1JZ-GTE VVTI - технические параметры японского турбомотора

Статья обновлена: 18.08.2025

Легендарный японский двигатель 1JZ-GTE VVTi давно заслужил репутацию эталона инженерной мысли.

Эта турбированная силовая установка сочетает в себе выдающуюся производительность, технологичность и проверенную временем надежность.

Модель с системой изменения фаз газораспределения VVT-i (Variable Valve Timing intelligent) представляет собой вершину эволюции линейки 1JZ.

В этой статье мы детально разберем ключевые характеристики, конструктивные особенности и потенциал этого выдающегося мотора.

История создания двигателя 1JZ-GTE VVTi

Разработка 1JZ-GTE началась в конце 1980-х как часть нового поколения JZ-серии, пришедшего на смену устаревающим M-двигателям. Инженеры Toyota ставили задачу создать компактную 2,5-литровую турбированную силовую установку для заднеприводных моделей, способную конкурировать с Nissan RB26DETT. Первая версия дебютировала в 1990 году на Mark II и Soarer, получив чугунный блок, алюминиевую ГБЦ и два клапана на цилиндр.

Эволюция продолжилась в 1997 году с внедрением технологии VVT-i (Variable Valve Timing-intelligent). Модернизация затронула систему газораспределения: появился интеллектуальный фазовращатель на впускном распредвалу, управляемый ЭБУ. Это повысило гибкость работы на низких оборотах и снизило расход топлива. Параллельно усилили блок цилиндров, обновили турбины CT15B с керамическими крыльчатками и доработали впуск.

Ключевые этапы развития

1990–1996: Базовый 1JZ-GTE (280 л.с.) с двумя турбинами CT12A и системой охлаждения наддувочного воздуха air-to-air.
1997–2007: Версия VVTi (280 л.с.) с переработанным ГРМ, облегченными шатунами, электронным управлением турбонаддува и интеркулером water-to-air.
Особенности решений: Применение кованых поршней в ранних моделях, замена распределенного впрыска на последовательный (с 1993 г.), интеграция датчиков детонации для защиты от преждевременного воспламенения.

Параметр	Доводка VVTi
Крутящий момент	Увеличен до 378 Н·м (при 2400 об/мин)
Экология	Соответствие нормам JE80 за счет точного контроля смеси
Ресурс	Оптимизация нагрузки на ЦПГ благодаря фазорегулятору

Отличия VVTi от не-VVTI версий 1JZ-GTE

Главное отличие – наличие системы изменения фаз газораспределения VVTi (Variable Valve Timing intelligent) на впускном распредвале. Эта технология активно управляет моментом открытия/закрытия впускных клапанов в зависимости от нагрузки и оборотов двигателя. Не-VVTI моторы используют статичную, неизменяемую фазу газораспределения на всех режимах работы.

Конструктивно VVTi-версии получили гидравлический муфту-фазовращатель на торце впускного распредвала, управляемую соленоидом через блок ECU. Для её работы добавлен отдельный масляный канал в ГБЦ. Блок управления двигателем у VVTi-модификаций имеет расширенное программное обеспечение для анализа датчиков и регулировки фаз в реальном времени.

Ключевые различия в характеристиках и эксплуатации

Производительность:

VVTi: Плавная кривая крутящего момента с пиком ~380 Н·м уже с 2400 об/мин. Улучшенная отзывчивость на низких и средних оборотах
Не-VVTi: "Провал" момента ниже 3000 об/мин. Максимум мощности и тяги достигается в высоком диапазоне оборотов

Эффективность и экология:

VVTi снижает расход топлива на 7-12% в городском цикле за счет оптимизации наполнения цилиндров
Соответствие экологическим нормам Euro III (VVTi) против Euro II у базовых версий

Особенности обслуживания:

Параметр	VVTi	Не-VVTi
Риск закоксовки	Выше (чувствителен к качеству масла)	Ниже
Ремень ГРМ	Обслуживается каждые 60-80 тыс. км	Замена каждые 90-100 тыс. км
Тюнинг-потенциал	Требует коррекции ПО ECU	Проще в чип-тюнинге

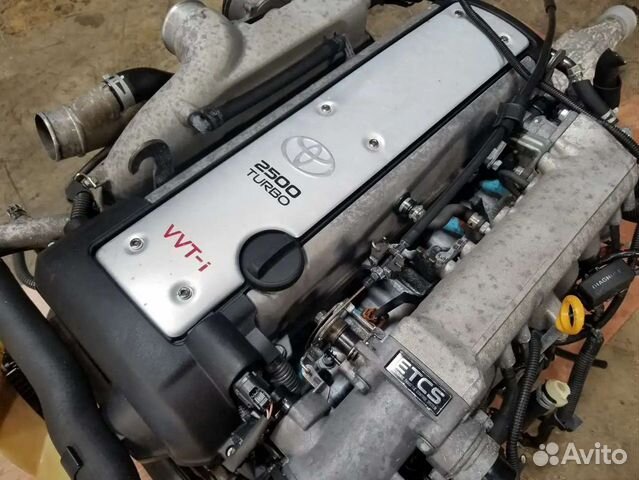

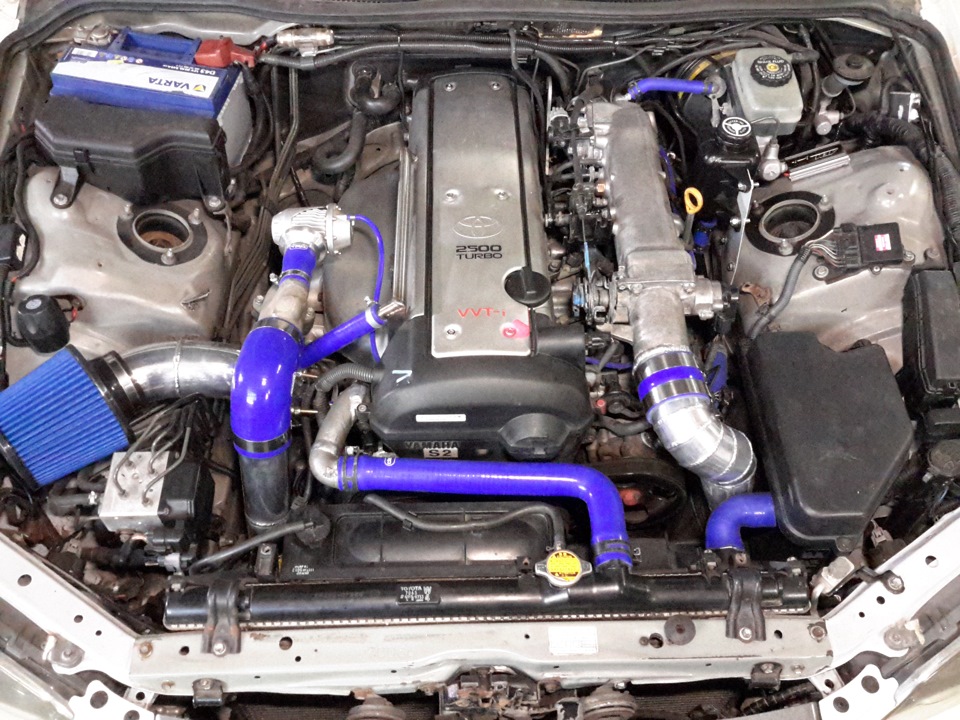

Визуальная идентификация: VVTi-двигатели имеют характерную пластиковую крышку ГБЦ с выштамповкой "TWIN CAM 24 VALVE VVT-i", тогда как не-VVTI версии обычно оснащались простой чёрной крышкой без маркировки системы изменения фаз.

Конструкция блока цилиндров 1JZ-GTE VVTi

Блок цилиндров 1JZ-GTE VVTi выполнен из чугуна методом литья, что обеспечивает высокую жесткость и долговечность конструкции под экстремальными нагрузками. Шесть цилиндров расположены в ряд под углом 60° к вертикали, с межцентровым расстоянием 96 мм, что оптимизирует баланс и снижает вибрации.

Гильзы цилиндров – "мокрого" типа, интегрированы непосредственно в блок, с уплотнительными кольцами для предотвращения смешивания охлаждающей жидкости и моторного масла. Нижняя часть блока усилена поперечными перегородками и интегрированными опорами коренных подшипников коленчатого вала, формируя жесткую полукартерную конструкцию.

Ключевые особенности и материалы

Коленчатый вал изготовлен из кованой стали с семи опорными шейками для равномерного распределения нагрузок. Шатуны – кованые стальные (длина 139,5 мм), поршни – алюминиевые с терморегулирующими вставками, уменьшающими тепловое расширение.

Система охлаждения: Двойные каналы вокруг гильз и масляные форсунки под поршнями для принудительного охлаждения.
Масляные каналы: Вертикальные магистрали большого диаметра, обеспечивающие подачу масла к ГБЦ и турбокомпрессорам.
Уплотнения: Лабиринтные сальники коленвала и армированные прокладки для исключения утечек масла.

Диаметр цилиндра	86 мм
Ход поршня	71.5 мм
Высота блока	220 мм
Крепеж ГБЦ	14 болтов ARP стандартно

Конструкция предусматривает расточку цилиндров до 87.5 мм без потери надежности. Обработанные постели коренных подшипников и точная геометрия постелей распредвалов обеспечивают минимальные допуски при сборке.

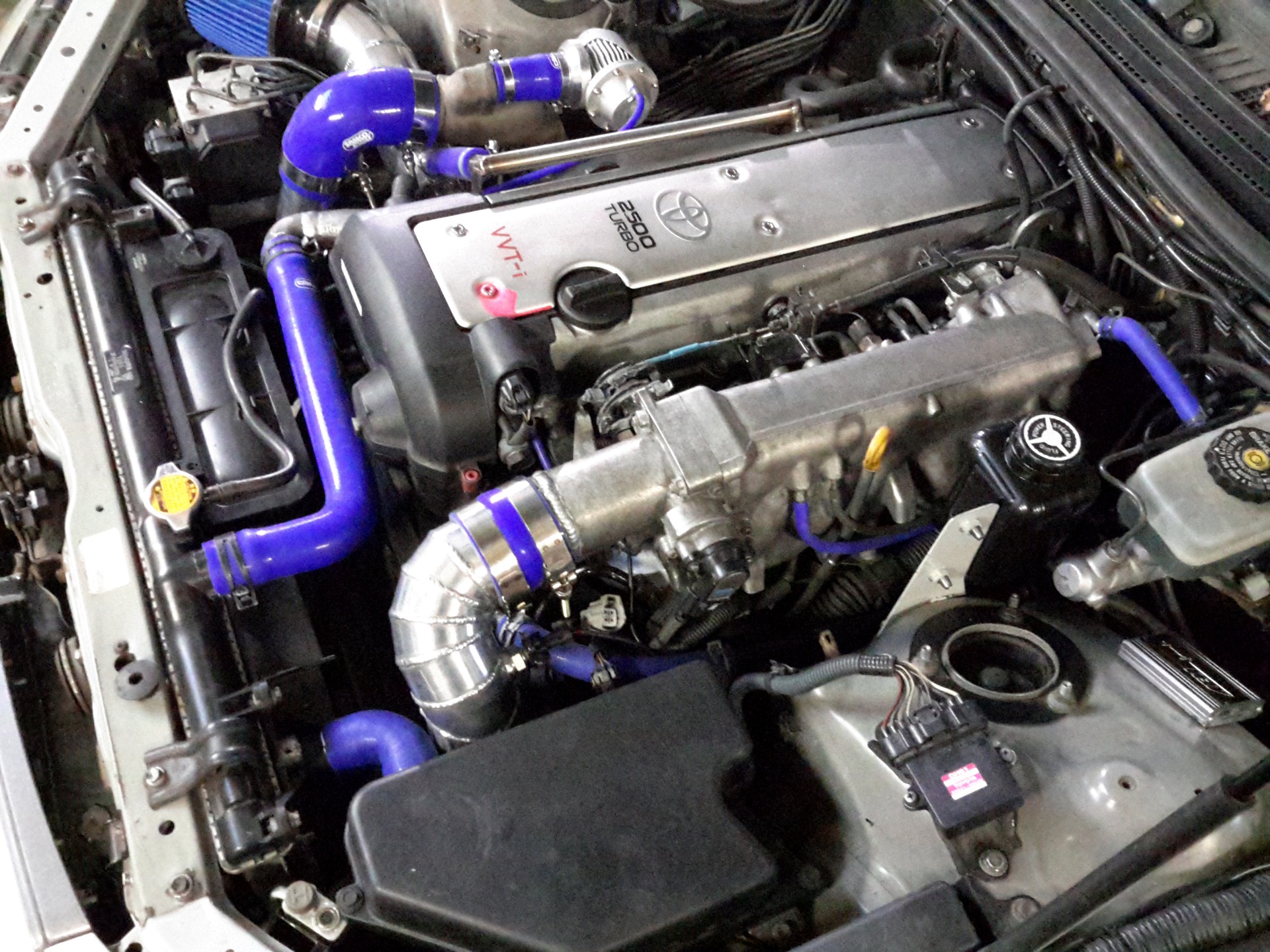

Система впуска: устройство и особенности

Система впуска 1JZ-GTE VVTi спроектирована для эффективной подачи воздуха к двум турбокомпрессорам и последующего распределения воздушно-топливной смеси по цилиндрам. Её конструкция включает воздуховоды большого сечения, интеркулер типа "воздух-воздух" для охлаждения заряда и алюминиевый впускной коллектор с индивидуальными каналами равной длины к каждому цилиндру.

Ключевой особенностью является интеграция системы VVTi, которая динамически регулирует фазы газораспределения впускных клапанов через гидравлический механизм на звездочке распредвала. Это оптимизирует наполнение цилиндров на всех режимах работы двигателя, снижая турбояму и улучшая отклик дросселя.

Конструктивные элементы

Твин-турбо конфигурация: Две турбины последовательного типа (CT12A) обеспечивают плавный наддув с низких оборотов и высокую пиковую производительность
Датчики управления: MAP-сенсор (давления во впускном коллекторе), датчик температуры воздуха на впуске, датчик положения дроссельной заслонки
Электронная дроссельная заслонка (ETCS-i): Точное управление воздушным потоком без механической связи с педалью акселератора
Система рециркуляции PCV: Отводит картерные газы для снижения выбросов и предотвращения загрязнения впуска

Работа турбонаддува: При низких оборотах активируется малая турбина, минимизируя лаг. После 4000 об/мин подключается вторая турбина, обеспечивая пиковый наддув 0.8 бар. Интеркулер снижает температуру воздуха на 40-60°C, повышая плотность заряда.

Параметр	Характеристика
Диаметр дросселя	60 мм
Пропускная способность интеркулера	1200 м³/ч
Диапазон регулировки VVTi	до 40° по углу распредвала
Макс. скорость отклика VVTi	300 мс/градус

Вариатор VVTi управляется соленоидом на основе данных с датчиков положения коленвала и распредвала. При резком ускорении система мгновенно сдвигает фазы для раннего закрытия впускных клапанов, увеличивая крутящий момент на низах. На высоких оборотах фазы расширяются для максимального наполнения цилиндров.

Турбины CT15B: характеристики и ресурс

Турбокомпрессоры CT15B – штатное решение для мотора 1JZ-GTE VVTI (JZX100/JZS161). Это параллельная битурбинная система с двумя идентичными турбинами низкого давления, работающими синхронно. Каждая CT15B имеет компактный корпус с фиксированной геометрией, оптимизированный под быстрый отклик на низких и средних оборотах. Основная задача – минимизация турболага при сохранении стабильного наддува до 0.6-0.7 бара в стоковой комплектации.

Конструкция включает литой алюминиевый хаузинг, керамическую турбину диаметром 37 мм и стальной вал. Отличительная черта – интегрированный байпасный клапан (рециркуляционного типа) для каждой турбины. Охлаждение осуществляется исключительно моторным маслом, что упрощает систему, но требует строгого контроля качества смазки и температурных режимов.

Ключевые параметры

Производительность:

Расчетный расход воздуха: ~240 CFM на турбину
Максимальная эффективная скорость вращения: 180 000 об/мин
Диапазон рабочих оборотов двигателя: 1800-5000 об/мин

Эксплуатационные ограничения:

Максимально допустимый наддув (сток): 0.75 бара
Предел безопасного форсирования: 1.0 бара (при доработках)
Рекомендуемая температура выхлопных газов: до 850°C

Ресурс и надежность:

Средний срок службы при грамотном обслуживании: 150 000 - 200 000 км
Критические факторы износа:
1. Задержки замены масла (требуется не реже 5000 км)
2. Перегревы из-за неисправностей интеркулера или системы охлаждения
3. Холостые прогревы зимой (приводит к коксованию масляных каналов)
Типичные неисправности: люфт вала, разрушение керамической крыльчатки, закоксовка актуатора

Преимущества	Недостатки
Мгновенный отклик на низких оборотах	Ограниченный потенциал для тюнинга
Высокая надежность в штатных режимах	Уязвимость керамической крыльчатки к детонации
Простота системы (масляное охлаждение)	Риск закоксовки при редкой замене масла

Важно: Ресурс CT15B напрямую зависит от исправности двигателя – детонация или обедненная смесь гарантированно разрушают керамические крыльчатки. Для продления срока службы критически необходима установка турботаймера и качественное масло с допуском не ниже API SN.

Система охлаждения: схема работы

Система охлаждения 1JZ-GTE VVTI использует жидкостную схему с принудительной циркуляцией антифриза через рубашку двигателя и радиатор. Основными компонентами являются водяной насос, термостат, радиатор с вентилятором, расширительный бачок и сеть патрубков. Насос создает постоянный поток ОЖ, отводящей избыточное тепло от цилиндров, ГБЦ и турбокомпрессоров.

Термостат регулирует путь движения жидкости в зависимости от температуры: при холодном пуске антифриз циркулирует по малому кругу (минуя радиатор) для быстрого прогрева. По достижении рабочей температуры (~82-88°C) клапан термостата открывается, направляя ОЖ через основной радиатор, где поток воздуха (или включенный электровентилятор) обеспечивает интенсивное охлаждение.

Ключевые элементы и их функции

Водяной насос: центробежного типа, приводится ремнем ГРМ. Обеспечивает циркуляцию антифриза по всем контурам системы.
Двухсекционный радиатор: алюминиевый или медно-латунный. Верхняя секция охлаждает ОЖ, нижняя – масло (через встроенный масляный радиатор).
Электровентилятор: включается датчиком температуры при недостаточном обдуве (пробки, низкая скорость). Управляется через реле.
Расширительный бачок: компенсирует изменение объема ОЖ при нагреве/остывании и удаляет воздушные пробки.
Турбокомпрессоры: интегрированы в контур охлаждения. Отдельные патрубки предотвращают закипание ОЖ в картриджах турбин после остановки двигателя.

Контур циркуляции	Температура открытия	Компоненты
Малый круг	<82°C	Рубашка двигателя, помпа, термостат, печной радиатор
Большой круг	>88°C	Основной радиатор, маслоохладитель, турбокомпрессоры

Важно: Точное срабатывание термостата критично для поддержания оптимального теплового режима VVTI-механизма и турбин. Забитые каналы радиатора или неисправный термостат вызывают перегрев, особенно под нагрузкой.

Расположение клапанов ГРМ

Головка блока цилиндров 1JZ-GTE VVTI оснащена двумя распределительными валами (DOHC), управляющими 24 клапанами (по 4 клапана на цилиндр). Конструкция реализует схему V-образного расположения клапанов с двумя впускными и двумя выпускными клапанами на каждый цилиндр.

Клапаны расположены под углом относительно оси цилиндра для оптимизации газообмена. Впускные клапаны имеют увеличенный диаметр (31.0 мм против 27.5 мм у выпускных), что обеспечивает эффективное наполнение камеры сгорания. Привод клапанов осуществляется через гидрокомпенсаторы, исключающие необходимость ручной регулировки зазоров.

Ключевые особенности компоновки

Тип ГРМ: Цепной привод (цепь с гидронатяжителем и успокоителями)
Фазы газораспределения: Система VVTI на впускном распредвале
Порядок работы клапанов: Последовательное срабатывание по циклу 1-5-3-6-2-4

Параметр	Характеристика
Угол развала клапанов	22.5° (впускные), 23.5° (выпускные)
Диаметр тарелки клапана	Впуск: 31.0 мм / Выпуск: 27.5 мм
Ход клапана	Впуск: 8.0 мм / Выпуск: 8.3 мм

Управление фазами газораспределения

Система VVTi (Variable Valve Timing intelligent) в двигателе 1JZ-GTE VVTi обеспечивает динамическое изменение фаз газораспределения за счет поворота распределительного вала относительно приводной шестерни. Управление осуществляется через гидравлический механизм, интегрированный в корпус шкива впускного вала. Масляный клапан по сигналу блока управления двигателем (ECU) направляет поток моторного масла в полости механизма, смещая ротор и изменя угол опережения/запаздывания вала.

Электронный контроль реализуется через датчики положения распредвала и коленвала. ECU анализирует нагрузку, обороты двигателя, температуру и другие параметры, рассчитывая оптимальный угол опережения для текущего режима работы. Основная цель – баланс между мощностью на высоких оборотах и крутящим моментом на низких, а также снижение токсичности выхлопа.

Ключевые особенности системы

Диапазон регулировки: до 40° угла поворота распредвала
Тип управления: гидравлическое с электронной коррекцией
Задействованные валы: регулируется только впускной распредвал

Преимущества технологии

Улучшение наполнения цилиндров на всех режимах работы
Рост крутящего момента до 10% в зоне низких оборотов
Снижение расхода топлива при частичных нагрузках
Минимизация выбросов вредных веществ

Характеристики управления

Режим работы	Угол опережения	Эффект
Холостой ход	Максимальное запаздывание	Стабильность оборотов
Средние нагрузки	Частичное опережение	Оптимизация расхода топлива
Высокие обороты	Максимальное опережение	Пиковая мощность

Система топливоподачи с регулируемым давлением

Конструкция 1JZ-GTE VVTi использует электронно-управляемую систему подачи топлива, где давление в рампе динамически регулируется в зависимости от нагрузки и режима работы двигателя. Ключевым элементом является электрический топливный насос переменной производительности, встроенный в топливный бак, который изменяет скорость вращения по командам ЭБУ.

ЭБУ двигателя анализирует данные от датчиков (расхода воздуха, положения дросселя, детонации, кислорода) и корректирует давление в диапазоне 2.5–5.5 бар. Это исключает необходимость механического регулятора давления на рампе – его функцию выполняет алгоритм управления насосом, обеспечивающий точное соответствие топливоподачи требованиям момента.

Особенности и компоненты системы

Топливный насос с ШИМ-управлением: Меняет производительность за счет изменения напряжения/частоты импульсов
Датчик давления в топливной рампе: Непрерывно передает данные в ЭБУ для обратной связи
Безвозвратная схема (returnless): Отсутствует классическая "обратка", топливо не циркулирует в бак при низком потреблении
Адаптация к модификациям: Система масштабируется под повышенную мощность (форсунки 440-550cc, насосы Walbro/Denso 280+ л/ч)

Параметр	Значение/Характеристика
Стандартное давление (холостой ход)	2.8–3.2 бар
Максимальное давление (под нагрузкой)	5.0–5.5 бар
Тип форсунок	Электромагнитные, 12-дырчатые (440 cc/min для JZX100)
Преимущества	Снижение нагрева топлива, экономия энергии насоса, стабильность давления при любых оборотах

Топливные форсунки VS22: параметры потока

Форсунки VS22 – высокопроизводительные компоненты, разработанные для тюнинга двигателей серии 1JZ-GTE VVTI. Их ключевая особенность – увеличенная пропускная способность, обеспечивающая стабильную подачу топлива при высоких нагрузках и форсировке мотора. Инжекторы совместимы со штатной топливной рампой и электронным блоком управления двигателя.

Основной параметр – номинальный поток при рабочем давлении 3 бара (43.5 psi), составляющий 550 см³/мин. Эта характеристика напрямую влияет на максимальную мощность: VS22 поддерживают до 500 л.с. при штатном давлении топливной системы. Форсунки сохраняют линейность подачи во всем диапазоне рабочих циклов (5-100%), предотвращая обеднение смеси на высоких оборотах.

Ключевые характеристики

Параметр	Значение
Стандартный поток (3 bar)	550 см³/мин
Эквивалент в lb/hr	52.2
Импеданс	Низкий (2.5-4 Ом)
Рабочее давление	2.5-5.0 бар
Тип распыла	4-точечный веерный

Особенности эксплуатации:

Требуют установки резисторной коробки или перепрошивки ЭБУ для корректного управления низкоимпедансными форсунками
Рекомендуются при модернизации турбо-системы, установке интеркулера и чип-тюнинге
Совместимы с бензином АИ-98 и топливными добавками

Калибровочные данные (latency) отличаются от штатных форсунок 1JZ-GTE VVTI и обязательно вносятся в настройки ЭБУ при установке. Неверные параметры приведут к перерасходу топлива или детонации.

Мощность и крутящий момент на стоковой прошивке

Двигатель 1JZ-GTE VVTi в заводской комплектации развивает 280 лошадиных сил (206 кВт) при 6200 об/мин. Эта цифра обусловлена японским "джентльменским соглашением" производителей, ограничивающим мощность серийных автомобилей. Пиковая отдача достигается в верхнем диапазоне оборотов, демонстрируя характерный для турбомоторов подхват после раскрутки турбин.

Максимальный крутящий момент составляет 378 Н·м (38.5 кгс·м) и доступен уже с 2400 об/мин. Ранняя полка крутящего момента обеспечивает уверенную тягу на низких и средних оборотах. Система VVT-i оптимизирует газораспределение, минимизируя турбояму и улучшая эластичность двигателя.

Ключевые особенности работы на стоке

Турбокомпрессоры: Пара последовательных турбин ТВ-25 (первая активируется на низких оборотах, вторая подключается после 4500 об/мин)
Эластичность: 80% крутящего момента доступно с 2000 об/мин
Ограничитель скорости: Электронный кайзер на 180 км/ч
Фактический потенциал: Реальная мощность на диностенде часто достигает 290-300 л.с. из-за консервативных заводских настроек

Параметр	Значение	Диапазон
Максимальная мощность	280 л.с. @ 6200 об/мин	6000-6500 об/мин
Пиковый крутящий момент	378 Н·м @ 2400 об/мин	2400-4800 об/мин

Доработка турбин для повышения отдачи

Для владельцев 1JZ-GTE VVTI, стремящихся выжать максимум из двигателя, модернизация турбокомпрессоров – ключевой этап. Стандартные турбины CT15B (или CT12B в ранних версиях) обеспечивают сбалансированную работу, но имеют ограниченный потенциал для серьёзного тюнинга. Основная цель доработок – увеличить объём и скорость подачи воздуха в цилиндры, что напрямую влияет на мощность и крутящий момент.

Методы апгрейда варьируются от замены картриджей и изменения геометрии крыльчаток до полной установки новых турбонагнетателей. Выбор оптимального пути зависит от целевых показателей мощности, бюджета и планируемого использования автомобиля (стрит, драг, трек). Критически важно обеспечить синхронизацию доработанных турбин с топливной системой, интеркулером и системой управления двигателем.

Основные направления доработки

Рассмотрим наиболее эффективные подходы к модернизации турбонаддува:

Гибридные турбины: Замена штатных картриджей на модернизированные с увеличенными компрессорным и турбинным колесами (например, TD05/06). Позволяет поднять мощность до 450-500 л.с. при сохранении отклика.
Би-турбо комплекты: Установка двух новых турбин меньшего размера (например, Garrett GT2860R) вместо штатных. Обеспечивает резкий отклик и мощность 500-700 л.с. за счёт снижения инерции вращения.
Одинарный турбонаддув (Big Single): Монтаж одной крупной турбины (например, Precision 6266, Garrett GTX3584RS). Решение для экстремального тюнинга (700+ л.с.) с повышенной нагрузкой на двигатель и заметной турбоямой.
Портинг и полировка: Ручная обработка хаузингов (корпусов) турбин для увеличения пропускной способности и снижения сопротивления потока газов/воздуха.

Ключевые аспекты при выборе турбин:

Параметр	Гибрид	Би-турбо	Big Single
Целевая мощность	до 500 л.с.	500-700 л.с.	700+ л.с.
Отклик (лага)	Близкий к стоку	Хороший	Заметная турбояма
Сложность установки	Низкая	Высокая	Очень высокая
Бюджет	Средний	Высокий	Очень высокий

Обязательные сопутствующие доработки:

Топливная система: Увеличенные форсунки (минимум 650cc), топливный насос высокого давления, регулятор.
Охлаждение: Производительный интеркулер (front mount), масляный радиатор турбин.
Выпуск: Прямоточный коллектор, даунпайп и полный exhaust 3"+.
Управление: Качественная чип-тюнинг прошивка (Standalone ECU – оптимально) с коррекцией угла опережения зажигания, топливных карт и контролем наддува.

Замена интеркулера на 1JZ-GTE VVTI: практические решения

При модернизации двигателя 1JZ-GTE VVTI замена штатного интеркулера – ключевой этап для снижения температур наддувочного воздуха и повышения отдачи. Серийный радиатор рассчитан на умеренные нагрузки и становится "бутылочным горлышком" при увеличении давления турбин или установке производительных турбокомпрессоров. Перегрев воздуха ведет к детонации и вынужденному снижению угла опережения зажигания, ограничивая потенциал мотора.

Практический выбор сводится к двум типам конструкций: воздух-воздух (Front-Mount Intercooler, FMIC) и воздух-вода (Water-to-Air Intercooler, WTA). FMIC дешевле и проще в установке, но требует прокладки длинных патрубков через бампер, что увеличивает объем "мертвого пространства". WTA компактнее и эффективнее на низких оборотах, однако сложнее: требует отдельного контура охлаждения, помпы и радиатора для теплообменника.

Критерии выбора и монтаж

Габариты и производительность: Для FMIC оптимальна высота 300-350 мм при толщине 65-100 мм – это обеспечит баланс между охлаждением и задержкой отклика. WTA подбирается по расходу насоса (минимум 15 л/мин) и объему водяного бака (от 1.5 л). Обязательна проверка соответствия посадочных мест в выбранном авто (чаще Toyota Chaser, Mark II или Supra).

Типовые решения при установке:

FMIC в заводской бампер: Требует вырезания вентиляции и усиления креплений. Патрубки 2.5" – минимальный диаметр для сохранения отзывчивости.
WTA с выносным радиатором: Радиатор монтируется за решеткой радиатора или в крыло, бак – в подкапотном пространстве с защитой от тепла выпускного коллектора.
Гибридные схемы: Комбинация WTA с малым FMIC для экстремальных мощностей (600+ л.с.).

Параметр	FMIC	WTA
Снижение температуры воздуха	50-70°C	60-85°C
Задержка отклика (лаг)	Заметнее	Минимальная
Сложность монтажа	Средняя	Высокая
Целевая мощность	До 500 л.с.	500+ л.с.

Материалы патрубков: Для минимизации расширения под давлением используйте армированные силиконовые шланги с нейлоновой оплеткой и алюминиевые трубы. Хомуты – только T-bolt (от 3.5 bar). Обязательна проверка герметичности системы после установки мыльным раствором при давлении 1.5-2 bar.

Чип-тюнинг: потенциал без аппаратных изменений

Чип-тюнинг двигателя 1JZ-GTE VVTI позволяет раскрыть скрытый потенциал силового агрегата исключительно программными методами. Основная цель – коррекция заводских прошивок блока управления двигателем (ЭБУ) для оптимизации ключевых параметров работы мотора без необходимости механического вмешательства в его конструкцию.

Специализированное ПО считывает и модифицирует калибровки топливных карт, угла опережения зажигания, алгоритмов работы VVTI, ограничений наддува и отсечек. Это дает возможность точечно адаптировать работу двигателя под конкретные условия эксплуатации или требования владельца, используя существующую аппаратную базу.

Ключевые аспекты чип-тюнинга 1JZ-GTE VVTI

Основные цели и ожидаемые результаты:

Прирост мощности и крутящего момента: Оптимизация наддува и топливоподачи позволяет снять до 20-30% дополнительной мощности от стоковых показателей.
Улучшение отзывчивости: Корректировка работы VVTI и алгоритмов дроссельной заслонки устраняет "задумчивость" при резком нажатии педали газа.
Оптимизация топливоподачи: Адаптация топливных карт под качество бензина или стиль вождения (возможна настройка на экономичный режим).
Снятие ограничений: Отключение скоростного ограничителя (~180 км/ч) и коррекция отсечки по оборотам (при наличии надежного апгрейда).
Повышение плавности работы: Сглаживание переходных режимов (холодный пуск, прогрев, переход с холостого хода).

Важные ограничения и риски:

Запас прочности: Максимальная эффективность достижима только на полностью исправном моторе. Износ ЦПГ, турбин или форсунок требует предварительного ремонта.
Качество топлива: Агрессивные настройки требуют использования топлива с октановым числом не ниже АИ-98 во избежание детонации.
Профессионализм исполнителя: Ошибки в прошивке могут привести к прогарам поршней, детонации или выходу из строя турбокомпрессоров.
Диагностика: Обязательный этап – предтюнинговая проверка датчиков (ДД, ДКР, лямбда-зонд) и систем (топливный насос, давление наддува).

Типичные результаты чип-тюнинга (Stage 1):

Параметр	Сток	После чип-тюнинга
Мощность	280 л.с.	320-340 л.с.
Крутящий момент	375 Нм	420-450 Нм
Давление наддува	0.6-0.7 бар	0.9-1.0 бар

Эффективность чип-тюнинга напрямую зависит от исходного состояния двигателя и квалификации настройщика. Качественная прошивка раскрывает инженерный запас прочности 1JZ-GTE VVTI, делая его работу более динамичной и предсказуемой без физических доработок.

Диагностика датчика положения коленвала на 1JZ-GTE VVTi

Датчик положения коленчатого вала (ДПКВ) на 1JZ-GTE VVTi – критически важный элемент управления двигателем. Он фиксирует частоту вращения и угловое положение коленвала, передавая данные в ЭБУ для точного расчета момента впрыска топлива и зажигания. Неисправность ДПКВ приводит к некорректной работе силового агрегата или полному отказу запуска.

Признаки неисправности ДПКВ включают хаотичные пропуски зажигания, самопроизвольную остановку двигателя, затрудненный пуск (особенно "на горячую"), резкое падение мощности и активацию ошибки P0335 на сканере. Перед заменой датчика необходимо исключить проблемы с проводкой и соединениями.

Методы проверки датчика

Визуальный контроль: Осмотрите корпус ДПКВ на предмет трещин, следов перегрева или механических повреждений. Убедитесь в отсутствии загрязнений на чувствительном элементе и зубцах задающего диска (реперного колеса). Зазор между датчиком и диском должен составлять 0.8–1.2 мм.

Проверка сопротивления:

Отсоедините электрический разъем датчика
Измерьте сопротивление между клеммами тестером в режиме омметра
Норма для 1JZ-GTE VVTi: 1.3–1.7 кОм при +20°C

Тест выходного напряжения:

Подключите осциллограф или мультиметр в режиме ACV к контактам ДПКВ
Проворачивайте двигатель стартером
Исправный датчик генерирует переменное напряжение >0.5 В

Параметры сигнала (осциллограф):

Характеристика	Нормальное значение
Форма сигнала	Чистая синусоида без помех
Амплитуда	Минимум 0.5 В при прокрутке стартером
Частота	Равномерное изменение с ростом оборотов

Диагностика цепи: Проверьте целостность проводов между ДПКВ и ЭБУ, отсутствие КЗ на массу и бортовое напряжение (+12В). Сопротивление изоляции должно превышать 20 МОм. Важно: отсоединяйте ЭБУ перед прозвонкой!

Особенности работы датчиков детонации на 1JZ-GTE VVTI

Датчики детонации в 1JZ-GTE VVTI используют пьезоэлектрические элементы, преобразующие вибрации блока цилиндров в электрические сигналы. Они установлены симметрично с обеих сторон блока для точного мониторинга всех шести цилиндров, что критично из-за высокой степени форсировки мотора.

ЭБУ непрерывно анализирует частотный диапазон 5-15 кГц, характерный для детонации. При обнаружении опасных колебаний система моментально корректирует угол опережения зажигания индивидуально для каждого цилиндра, предотвращая калильное зажигание и тепловые повреждения.

Ключевые аспекты функционирования

Адаптивное управление: ЭБУ обучается в процессе эксплуатации, запоминая характерные резонансные частоты конкретного двигателя. Это позволяет точнее отличать детонацию от посторонних шумов (например, работы ГРМ).

Двухступенчатая коррекция:

Мгновенная реакция: Сдвиг УОЗ на 3-5° при фиксации детонации
Прогнозирующая адаптация: Постепенное восстановление исходного угла при отсутствии повторных детонаций в течение 10-15 секунд

Параметр	Характеристика
Количество датчиков	2 (по одному на ряд цилиндров)
Рабочее сопротивление	450-550 кОм при 20°C
Диапазон коррекции УОЗ	До 15° от базовых значений

Влияние модификаций: Установка турбин повышенной производительности или увеличение boost pressure требует калибровки порогов детонации в ЭБУ. Штатные датчики сохраняют функциональность до 1.8 бар, но при агрессивном тюнинге рекомендуется замена на широкополосные аналоги.

Расшифровка кодов ошибок ECU

При диагностике двигателя 1JZ-GTE VVTi коды ошибок ECU являются ключевым инструментом для выявления неисправностей. Эти цифровые и буквенные комбинации, считанные через диагностический разъем OBD-II или с помощью мигания индикатора Check Engine, указывают на конкретные проблемы в системах управления мотором, топливоподачи, зажигания или датчиков.

Игнорирование ошибок может привести к серьезным поломкам, снижению мощности, повышенному расходу топлива или выходу из строя компонентов турбонаддува. Своевременная расшифровка позволяет точно локализовать неисправность, избежать ненужной замены исправных узлов и сократить время ремонта.

Основные категории ошибок для 1JZ-GTE VVTi

Коды делятся на стандартные OBD2 (P0XXX) и специфические Toyota (P1XXX). Наиболее критичные для этого двигателя:

P0031-P0037 - неисправности цепи управления кислородными датчиками (лямбда-зондами)
P0100-P0103 - ошибки расхода воздуха (ДМРВ/ДАД)
P0110-P0113 - сбои датчика температуры воздуха на впуске
P0120-P0123 - неполадки датчика положения дроссельной заслонки
P1300 - пропуски воспламенения, опасные для поршневой группы

Типичные коды VVTi-системы:

Код	Описание	Возможные причины
P1349	Неисправность цепи VVT-i (банк 1)	Обрыв проводки, неисправность клапана VVT-i, низкое давление масла
P1656	Ошибка управления VVT-i	Механический износ фазовращателя, засорение масляных каналов

Алгоритм действий при появлении ошибок:

Считать и записать все коды через диагностический сканер
Очистить память ECU и провести тестовую поездку для проверки повторного возникновения
Изучить расшифровку конкретного кода в мануале Toyota TIS
Проверить цепи датчиков (сопротивление, напряжение, целостность проводки)
Проанализировать показания в реальном времени с помощью стрим-данных

Важно: Коды указывают на проблемную цепь, но не всегда на неисправность конкретного датчика. Например, P0113 может быть вызван как поломкой датчика температуры воздуха, так и окислением контактов в его разъеме. Для точной диагностики 1JZ-GTE VVTi требуется проверка смежных систем и учет фактических параметров работы двигателя.

Подбор масла для 1JZ-GTE VVTi

Правильный выбор моторного масла для 1JZ-GTE VVTi критичен из-за особенностей конструкции: турбонаддув, система изменения фаз газораспределения (VVT-i) и высокие рабочие температуры. Неподходящая смазка ускоряет износ турбины, закоксовывает соленоиды VVT-i и сокращает ресурс двигателя.

Основные требования включают соответствие вязкости SAE, соблюдение стандартов API/ACEA, наличие специальных присадок для турбомоторов и совместимость с гидравлическими системами фазорегулятора. Игнорирование этих параметров ведет к снижению мощности, повышенному расходу масла и дорогостоящему ремонту.

Ключевые критерии выбора

Рекомендуемые стандарты качества:

API: Не ниже SL, оптимально – SN/SP с улучшенной защитой от износа
ACEA: A3/B4 или A5/B5 для высоконагруженных турбодвигателей
JASO: Предпочтительны маркировки GF-6/GF-7

Вязкость по SAE (зависит от климата):

Температура эксплуатации	Рекомендуемая вязкость
От -30°C до +35°C	5W-30 (оптимум для большинства регионов)
Жаркий климат (выше +35°C)	5W-40 или 10W-40
Экстремальный холод (ниже -25°C)	0W-30

Обязательные свойства масла:

Высокая термоокислительная стабильность для защиты турбины
Низкая испаряемость (уменьшение расхода "на угар")
Модификаторы трения для защиты кулачков распредвалов
Моющие присадки для предотвращения шламообразования в VVT-i

Проверенные производители: Mobil 1 ESP, Motul 8100 X-clean, Liqui Moly Leichtlauf, Toyota Genuine Oil, Shell Helix Ultra. Синтетика (Full Synthetic) предпочтительнее полусинтетики из-за лучшей стабильности параметров.

Интервалы замены технических жидкостей

Соблюдение регламента замены расходных материалов критично для сохранения характеристик турбированного 1JZ-GTE VVTI. Пренебрежение сроками ведет к ускоренному износу компонентов, снижению мощности и дорогостоящим поломкам, особенно в турбо- и топливной системах.

Указанные интервалы являются базовыми для стандартных условий эксплуатации. При агрессивной езде, использовании низкокачественного топлива, экстремальных температурах или постоянных коротких поездках рекомендуется сокращать периодичность на 20-30%. Всегда используйте жидкости, соответствующие спецификациям Toyota.

Жидкость	Интервал замены
Моторное масло (5W-30/40)	5 000–7 000 км (синтетика)
Фильтр масляный	Каждая замена масла
Охлаждающая жидкость (Toyota SLLC)	2 года или 40 000 км
Тормозная жидкость (DOT 4+)	2 года или 30 000 км
Жидкость ГУР (ATF Dexron III)	3 года или 50 000 км
Трансмиссионное масло (MT)	60 000–80 000 км
Топливный фильтр	20 000–30 000 км

Ключевые особенности

Масло для турбодвигателя: Требует частой замены из-за высоких температур турбин. Рекомендуются синтетические масла с допуском JIS 3MA/API SN
Система VVTi: Чувствительна к загрязнению масла. Снижение вязкости или засорение каналов приводит к сбоям фаз газораспределения
Охлаждающая жидкость: Только бессиликатные составы (SLLC). Смешивание типов вызывает гелеобразование и перегрев

Проверка компрессии: эталонные значения

Контроль компрессии критичен для оценки состояния ЦПГ и клапанов 1JZ-GTE VVTi. Процедура требует строгого соблюдения методики: двигатель должен быть прогрет до рабочей температуры (80–90°C), аккумулятор полностью заряжен, а топливная система и зажигание отключены (через предохранители или разъёмы).

Снимите все свечи зажигания, плотно установите компрессометр в свечное отверстие и крутите стартером до остановки роста показаний (обычно 5–7 секунд). Данные фиксируются для каждого цилиндра отдельно с последующим сравнением с эталоном и анализом разброса значений.

Нормы и анализ результатов

Эталонные показатели для 1JZ-GTE VVTi:

Оптимальное давление: 12.0–14.0 бар (175–200 psi)
Минимально допустимое значение: 10.0 бар (145 psi)
Максимальный разброс между цилиндрами: не более 1.0 бар (14 psi)

Интерпретация отклонений:

Низкая компрессия во всех цилиндрах	Износ поршневых колец или цилиндров
Низкое значение в одном цилиндре	Прогар клапана, залегание колец, дефект седла клапана
Разница >1.0 бар между цилиндрами	Неравномерный износ ЦПГ, проблемы с ГРМ, деформация ГБЦ
Компрессия ниже 10.0 бар	Критичный износ, требующий капитального ремонта

При неудовлетворительных результатах проведите мокрую проверку: добавьте 5–10 мл моторного масла в проблемный цилиндр. Рост компрессии укажет на износ колец, отсутствие изменений – на негерметичность клапанов или повреждение ГБЦ.

Обслуживание топливного насоса на 1JZ-GTE VVTI

Своевременное обслуживание топливного насоса (ТН) критически важно для стабильной работы и долговечности двигателя 1JZ-GTE VVTI. Этот агрегат отвечает за подачу горючего под необходимым высоким давлением к форсункам, что напрямую влияет на мощность, отзывчивость и эффективность сгорания топливно-воздушной смеси.

Пренебрежение обслуживанием ТН на 1JZ-GTE VVTI может привести к его преждевременному выходу из строя, проявляющемуся в затрудненном запуске двигателя (особенно "на горячую"), провалах мощности, рывках при разгоне, нестабильных оборотах холостого хода и, в крайних случаях, к полной остановке мотора. Регулярная диагностика и профилактика помогают избежать этих проблем.

Диагностика и признаки износа топливного насоса

Перед заменой или обслуживанием насоса необходимо убедиться в его неисправности. Характерные симптомы:

Трудный запуск двигателя, особенно после прогрева.
Потеря мощности на высоких оборотах и под нагрузкой.
Рывки и провалы при резком нажатии на педаль газа.
Плавающие обороты холостого хода или самопроизвольная остановка двигателя.
Повышенный шум из области топливного бака (гудение, вой).

Объективным методом проверки является измерение давления в топливной рампе и объема подачи топлива. Параметры для 1JZ-GTE VVTI:

Параметр	Значение
Рабочее давление (на холостом ходу)	3.5 - 4.0 кгс/см² (при отключенном вакуумном шланге регулятора давления)
Сопротивление обмотки насоса	0.2 - 3.0 Ом (при 20°C)

Процедуры обслуживания и замены

Основные этапы обслуживания топливной системы с акцентом на насос:

Замена топливного фильтра: Регулярная замена (каждые 30-50 тыс. км) предотвращает загрязнение насоса и форсунок. Фильтр обычно расположен в моторном отсеке.
Чистота топливного бака и сетки грубой очистки насоса: При замене насоса обязательно очистите бак от возможного мусора, ржавчины или осадка и промойте или замените мелкую сетку-фильтр на входе в насос.
Замена самого топливного насоса: При подтвержденной неисправности или в рамках плановой замены (обычно после 100-150 тыс. км). ТН расположен внутри топливного бака, доступ осуществляется через лючок под задним сиденьем или багажным ковром.
Проверка электрической части: Убедитесь в целостности проводки, надежности контактов разъема насоса, исправности реле и предохранителя топливного насоса.

При выборе нового насоса для 1JZ-GTE VVTI отдавайте предпочтение проверенным производителям (Denso, Aisan, Bosch) или оригинальным запчастям. Установка дешевых аналогов может привести к повторному выходу из строя или недостаточному давлению.

Работы с топливной системой требуют строгого соблюдения мер пожарной безопасности: сбросьте давление в системе перед разборкой, отключите аккумулятор, работайте в хорошо проветриваемом помещении, не используйте открытый огонь. Если опыта недостаточно, доверьте обслуживание квалифицированным специалистам.

Регулировка зазора клапанов

Регулировка теплового зазора клапанов на 1JZ-GTE VVTi – обязательная процедура для поддержания стабильной работы двигателя. Неправильные зазоры приводят к снижению мощности, повышенному шуму, прогоранию клапанов или повреждению кулачков распредвала. На этом моторе используется система с толкателями и регулировочными шайбами, требующая механической корректировки по мере износа.

Проверку и регулировку выполняют на холодном двигателе (20°C) согласно регламенту производителя, обычно каждые 100 000 км. Требуется демонтаж впускного коллектора, клапанных крышек и ремня ГРМ для обеспечения доступа к кулачкам распредвалов и толкателям. Точность замеров микрометром и правильный подбор шайб – ключевые факторы успеха.

Порядок выполнения работ

Основные этапы:

Установите ВМТ 1-го цилиндра (метка на шкиве коленвала совпадает с "0" на блоке)
Проверьте зазоры клапанов в положениях, соответствующих текущему углу поворота распредвалов:
- Впускные: 1, 2, 5, 7
- Выпускные: 1, 3, 4, 8
Измерьте зазор щупом между кулачком распредвала и регулировочной шайбой
Рассчитайте толщину новой шайбы по формуле:

H = h + (C_изм - C_ном)

где H – новая толщина, h – старая толщина, C_изм – измеренный зазор, C_ном – номинальный зазор
Снимите распредвалы специальным съемником, извлеките толкатели и замените шайбы
Повторите операции для оставшихся клапанов, проворачивая коленвал на 180° (последовательность: 1-6-2-4-3-5)

Тип клапана	Номинальный зазор (холодный)
Впускной (IN)	0.15 - 0.25 мм
Выпускной (EX)	0.25 - 0.35 мм

Критические нюансы: Используйте только сертифицированные шайбы толщиной от 2.00 до 3.30 мм с шагом 0.05 мм. После сборки проверните двигатель вручную на 2 оборота коленвала и перепроверьте зазоры. Пренебрежение этой процедурой вызывает утечки компрессии и ускоренный износ фазовращателя VVTi из-за ударных нагрузок.

Устранение типичных протечек масла

Масляные протечки на 1JZ-GTE VVTI возникают из-за износа уплотнений, термической деформации деталей и некорректного монтажа. Основные проблемные зоны: прокладка клапанной крышки, сальники распредвалов/коленвала, масляный датчик и поддон картера. Регулярный осмотр двигателя позволяет выявить утечки на ранней стадии по характерным масляным пятнам и подтёкам.

Игнорирование протечек ведет к падению уровня масла, перегреву двигателя и риску повреждения турбин. Для ремонта требуются оригинальные прокладки и сальники, так как неоригинальные компоненты часто не обеспечивают точного прилегания к сложным поверхностям алюминиевого блока. Критически важен момент затяжки крепежа во избежание деформации посадочных плоскостей.

Распространённые источники утечек и методы ремонта

Локализация протечки	Диагностические признаки	Процедура устранения
Прокладка клапанной крышки	Масляные потёки по рёбрам ГБЦ, запах горелого масла на горячем двигателе	Демонтаж крышки с очисткой привалочных плоскостей Замена резиновых уплотнений свечных колодцев и угловых заглушек Нанесение герметика Toyota 1282B на стыки ГРМ и задней стенки
Передний сальник коленвала	Масло на зубьях ремня ГРМ, шкивах и защитном кожухе	Снятие приводных ремней и демпфера коленвала Аккуратное извлечение сальника без царапин на посадочном месте Смазка кромок нового сальника моторным маслом перед установкой
Датчик давления масла	Масляное загрязнение на разъёме проводки и смежных патрубках	Проверка резьбового соединения на предмет трещин Замена уплотнительного кольца (номер Toyota 96761-19016) Обработка резьбы фиксатором Loctite 577 при повторном монтаже
Прокладка поддона картера	Масляные пятна под двигателем, загрязнение стартера и защиты	Демонтаж поддона с очисткой фланцев блока и поддона от старого герметика Нанесение анаэробного герметика ThreeBond 1207B по контуру Постепенная затяжка крепежа крест-накрест с моментом 12 Н·м

Дополнительные рекомендации: При замене сальников распредвалов VVTI обязательна установка новых фиксаторов фазовращателей. Контролируйте состояние маслоотражательных колпачков – их износ вызывает попадание масла в камеры сгорания. После ремонта запустите двигатель на 10 минут, затем проверьте герметичность под нагрузкой при 3000 об/мин.

Турбо-лаг: методы минимизации

Турбо-лаг (турбояма) на 1JZ-GTE VVTi проявляется как задержка отклика дросселя при резком нажатии педали газа, вызванная инерционностью турбины и необходимостью наработать достаточное давление выхлопных газов. Это особенно заметно на крупных турбокомпрессорах с высокой производительностью, которые часто устанавливаются для тюнинга данного двигателя.

Эффективная борьба с турбо-лагом требует комплексного подхода: от оптимизации компонентов турбосистемы до коррекции программного управления двигателем. Ниже представлены ключевые методы, применяемые для 1JZ-GTE VVTi.

Основные стратегии снижения турбо-лага

Би-турбо или твин-турбо системы: Использование двух малых турбин вместо одной большой. Меньшие турбины раскручиваются быстрее при низких оборотах, сокращая лаг, но сохраняя высокую пиковую мощность.
Турбина с изменяемой геометрией (VGT/VNT): Лопатки направляющего аппарата автоматически регулируют поток газов, оптимизируя эффективность как на низких, так и на высоких оборотах.
Керамические шарикоподшипники вместо втулок: Уменьшение трения в турбокомпрессоре ускоряет раскрутку ротора.
Облегчённые компоненты турбины: Керамические или титановые колеса компрессора/турбины снижают инерционную массу.

Дополнительные технические решения

Метод	Принцип действия	Эффект для 1JZ-GTE VVTi
Антилаг система (Anti-Lag)	Позднее зажигание и впрыск топлива в выпуск для поддержания горения в коллекторе	Резкое снижение лага, но повышенный износ выпускных клапанов и турбины
Уменьшение объёма впускного тракта	Короткие патрубки, компактные интеркулеры	Сокращение времени наполнения цилиндров
Впуск без дросселя (E-Throttle)	Электронное управление заслонками вместо тросика	Более точное и быстрое регулирование потока воздуха

Программная оптимизация играет критическую роль: калибровка ECU для коррекции угла опережения зажигания, длительности впрыска и управления фазовращателями VVTi на переходных режимах позволяет значительно сгладить турбояму. Современные чип-тюнинговые решения для 1JZ-GTE VVTi активно используют адаптивные алгоритмы предсказания нагрузки.

Особенности установки на разные кузова

Монтаж 1JZ-GTE VVTI в непредусмотренные заводом кузова требует решения трёх ключевых задач: адаптации посадочных точек двигателя и КПП, переделки систем охлаждения/выхлопа под габариты моторного отсека, а также интеграции электронных систем управления. Длина рядной «шестёрки» (особенно с турбонавеской) часто вызывает конфликты с рулевыми рейками или лонжеронами.

Обязательным этапом является усиление передней подвески и доработка подрамника – стандартные опоры не рассчитаны на массу ~220 кг и крутящий момент свыше 350 Н·м. Отдельное внимание уделяется прокладке жгутов и размещению блока управления, чувствительного к влаге и вибрациям.

Сравнение сложности интеграции

Тип кузова	Ключевые нюансы	Рекомендуемые доработки
Родные платформы (Mark II, Crown)	Минимальные переделки благодаря совместимости креплений и тоннеля КПП	Обновление подушек ДВС, установка усиленных ШРУСов
Заднеприводные Nissan (S13/S14/S15)	Необходимость сужения выхлопного коллектора и смещения радиатора	Кастомный подрамник, гидроруль, доработка брандмауэра
BMW E30/E36	Конфликт с рулевой колонкой, ограниченное пространство для турбин	Короткие рамные проставки, замена масляного поддона на сухой картер
Переднеприводные кузова	Экстремально сложная компоновка из-за поперечного расположения	Полная переделка подвески и трансмиссии (крайне не рекомендуется)

При установке в рамные внедорожники (Land Cruiser 70, Nissan Patrol) критично усиление лонжеронов и применение демпфирующих проставок для защиты от крутильных колебаний. Для сохранения баланса кузова с короткой базой (MX-5, AE86) двигатель смещают за переднюю ось, что требует:

Изготовления усиленного поддона защиты
Переноса АКБ в багажник
Использования облегчённых компонентов навесного оборудования

Адаптация штатной электрики при смене кузова

Перенос двигателя 1JZ-GTE VVTI в другой кузов требует тщательной интеграции штатной проводки силового агрегата с электросистемой нового шасси. Необходимо обеспечить корректное взаимодействие ЭБУ двигателя с датчиками, исполнительными механизмами и системами донорского автомобиля. Ошибки на этом этапе приведут к нестабильной работе турбомотора, ошибкам самодиагностики или полному отказу систем.

Ключевой задачей является сохранение функционала VVTI, топливных форсунок, катушек зажигания и турбонаддува. Требуется адаптировать разъёмы, длины проводов и точки подключения к кузовной сети, исключая риски КЗ или перегрузок. Особое внимание уделяется синхронизации с иммобилайзером, приборной панелью и датчиками нового кузова (скорости, температуры ОЖ, уровня топлива).

Критические аспекты перекоммутации

Совместимость разъёмов:
- Адаптация колодок ЭБУ двигателя к проводке кузова
- Перепайка/замена несовместимых коннекторов датчиков
- Изоляция соединений термоусадкой
Интеграция систем:
- Подключение к спидометру и тахометру
- Согласование сигналов ДПДЗ, ДПКВ, ДМРВ
- Адаптация цепи топливного насоса
Безопасность:
- Установка новых предохранителей согласно нагрузке
- Прокладка жгутов вдали от подвижных частей
- Заземление двигателя на кузов

Компонент	Проблемы при ошибке	Решение
Датчик положения коленвала	Отказ запуска, пропуски зажигания	Калибровка зазора, экранирование провода
Цепь VVTI	Потеря крутящего момента на низких оборотах	Проверка сопротивления соленоида
Датчик детонации	Снижение мощности, перегрев	Жёсткое крепление к блоку цилиндров

Обязательна проверка CAN-шины: при несовпадении протоколов обмена данными между ЭБУ двигателя и бортовыми системами (ABS, климат-контроль) потребуется установка эмуляторов. После монтажа выполняют компьютерную диагностику для сброса ошибок и калибровки параметров холостого хода.

Требования к системе выхлопа

Для эффективной работы 1JZ-GTE VVTI система выхлопа должна минимизировать противодавление, сохраняя при этом необходимый уровень сопротивления для корректного функционирования турбин. Чрезмерное снижение сопротивления на стоковых турбокомпрессорах может привести к нарушению баланса давления между ступенями, потере низовых оборотов и нестабильному наддуву.

Оптимальный диаметр магистрали – 70-80 мм для стандартных модификаций мощностью до 400 л.с., с увеличением до 90 мм при установке крупных турбин. Обязательно применение металлических гофрированных участков (flex-pipe) для компенсации вибраций двигателя и предотвращения трещин в коллекторе или трубах.

Ключевые компоненты и параметры

Катализаторы: При сохранении экологических норм требуются высокопроизводительные керамические или металлические каталитические нейтрализаторы с ячеистой структурой 200-300 CPSI. Полное удаление допустимо только для гоночных применений.
Глушители: Прямоточные конструкции с наполнителем из нержавеющей базальтовой ваты и перфорированными трубками. Объем резонатора – не менее 5 литров для подавления низкочастотного резонанса.
Материалы: Трубы из аустенитной нержавеющей стали (AISI 304/321), выдерживающие температуры до 900°C и агрессивный конденсат.

Параметр	Сток (до 400 л.с.)	Тюнинг (400+ л.с.)
Диаметр downpipe	70 мм	80-90 мм
Давление выхлопа (макс.)	0.8-1.2 бар	1.5-2.0 бар
Конфигурация	2.5" + резонатор + глушитель	3" прямая + виброкомпенсатор

Обязательные элементы: Раздельные downpipe для каждой турбины с плавными изгибами (угол ≤ 45°), термоэкран на коллекторе для снижения подкапотных температур. При установке атмосферной заслонки (cut-out) требуется байпасный канал для предотвращения повреждения турбин при резком сбросе газа.

Выбор моторных опор под конкретную модель

Правильный подбор опор двигателя 1JZ-GTE VVTI напрямую влияет на виброизоляцию, долговечность креплений и отсутствие перекосов силового агрегата. Несоответствие опор модели автомобиля приводит к передаче избыточных вибраций на кузов, ускоренному износу подвески двигателя и риску повреждения смежных компонентов, особенно при тюнинге мощности.

Конструкция моторных опор 1JZ-GTE VVTI варьируется в зависимости от платформы установки: для Crown, Mark II, Chaser или Soarer применяются уникальные кронштейны и точки крепления. При замене или адаптации двигателя в нештатный кузов критически важно учитывать геометрию подкапотного пространства, массу агрегата и специфику заводских посадочных мест целевого автомобиля.

Факторы выбора и рекомендации

Ключевые аспекты при подборе опор:

Оригинальные коды запчастей - используйте VIN-код или каталоги (например, Toyota EPC), сверяя номера опор с конкретным шасси (JZX100, JZX110, S170 и т.д.)
Тип опоры:
- Гидравлические (OEM) - оптимальны для комфорта
- Усиленные резиновые - для эксплуатации с повышенными нагрузками
- Полиуретановые (SuperPro, Hardrace) - для спортивного использования и минимизации люфта
Адаптация при свопе - при установке в не родную платформу требуются кастомные кронштейны или универсальные опоры (например, от CX Racing), совместимые с рамой целевого авто.

Модель авто	Примеры шасси	Особенности опор
Toyota Crown	S170, S180	Асимметричное крепление, усиленная левая опора
Toyota Mark II / Chaser	JZX100, JZX110	Компактные гидроопоры, чувствительные к перегрузкам
Toyota Soarer	JZZ30	Вертикальная компоновка, отдельные крепления КПП

При тюнинге мощности свыше 500 л.с. стандартные гидроопоры заменяются на полиуретановые или комбинированные аналоги для исключения деформации. Всегда проверяйте угол наклона двигателя после установки - перекос более 5° вызывает утечки масла и нагрузку на приводные валы.

Подключение системы вентиляции картера

Система вентиляции картера на 1JZ-GTE VVTI выполняет критически важную функцию отвода газов, прорывающихся из камер сгорания в подпоршневое пространство. Без эффективной вентиляции эти газы, смешанные с масляным туманом, создают избыточное давление, что приводит к выдавливанию сальников, утечкам масла и ускоренному окислению смазочного материала. Конструктивно система разделена на два контура: принудительной вентиляции (PCV) и естественного отсоса.

Штатная конфигурация двигателя предусматривает подключение магистралей к впускному тракту как до, так и после дроссельной заслонки. Основной шланг PCV подводится к впускному коллектору (зона разрежения), обеспечивая принудительный отсос газов на холостом ходу и под нагрузкой. Второй шланг, оснащенный клапаном ограничения потока, соединяется с воздуховодом после расходомера, но перед турбокомпрессором, что позволяет отводить излишки газов под действием перепада давлений.

Ключевые компоненты и схема подключения

Клапан PCV (Positive Crankcase Ventilation) – установлен в крышке клапанов, регулирует интенсивность отсоса в зависимости от разрежения во впускном коллекторе
Маслоотделитель – интегрирован в клапанную крышку, оснащен лабиринтными перегородками для конденсации масляных паров
Шланг высокого разрежения – соединяет клапан PCV с впускным коллектором (диаметр ~12 мм)
Шланг низкого разрежения – выводится к воздушному патрубку турбокомпрессора, содержит дросселирующее отверстие (~5 мм)

Особенности при тюнинге

При установке турбин высокой производительности или переходе на атмосферный режим рекомендуется модернизация системы:

Монтаж внешнего маслоуловителя циклонного типа для улучшения сепарации масла
Замена штатных шлангов на армированные аналоги, устойчивые к вакууму и масляной среде
Установка дренажной ловушки перед возвратом конденсата в поддон для контроля уровня масла

Параметр	Штатная система	Тюнингованное решение
Производительность	До 350 л.с.	Более 500 л.с.
Маслоуловитель	Встроенный лабиринтный	Внешний циклонный
Точка подключения	Впускной коллектор + патрубок турбины	Вакуумный ресивер или отдельный вентканистр

Важно: Неправильное подключение (например, прямой сброс газов в атмосферу без регулировки ДМРВ) вызывает ошибки по обеднению смеси и нестабильную работу двигателя. При использовании канистра-сепаратора обязателен монтаж обратного клапана для предотвращения подсоса неучтенного воздуха.

Стратегия модернизации охватывает замену критических узлов:

Радиатор: Алюминиевые 2-3-рядные аналоги с увеличенной площадью сердцевины (например, Koyorad или CSF)
Водяной насос: Версии с усиленной крыльчаткой (TRD или GMB Performance) для повышения скорости циркуляции
Термостат: Низкотемпературный (открытие при 68-72°C вместо штатных 82°C)
Вентиляторы: Электровентиляторы с изогнутыми лопастями и производительностью от 3000 CFM

Компонент	Стандарт	Рекомендуемая замена
Патрубки	Резиновые OEM	Силиконовые комплекты (Samco/SFS)
Помпа ГУР	Общий контур	Дополнительный масляный радиатор
Охлаждающая жидкость	Тосол А40	Синтетические составы (Motul Inugel Optimal)

Обязательные этапы после установки компонентов:

Вакуумирование системы для удаления воздушных пробок
Тест на герметичность под давлением 1.5 бар
Калибровка включения вентиляторов через ЭБУ (например, Apexi Power FC)

Важно: Для двигателей с мощностью 500+ л.с. добавляют отдельный контур охлаждения турбокомпрессора с автономным насосом и радиатором.

Расчет потребления топлива в разных режимах

Потребление топлива 1JZ-GTE VVTi варьируется в зависимости от режима эксплуатации и технического состояния двигателя. На экономичность влияют степень форсирования, тип впрыска, давление турбин и калибровка ЭБУ.

Номинальный расход для штатного мотора в смешанном цикле составляет 10-12 л/100 км. При агрессивной езде с активным использованием двойного турбонаддува цифры резко возрастают, достигая 18-25 л/100 км из-за обогащения топливной смеси.

Факторы расхода по режимам

Городской трафик: 13-15 л/100 км (частые остановки, работа на низких передачах)
Трасса (крейсерская скорость 90-110 км/ч): 8-9 л/100 км (оптимальная нагрузка)
Динамичная езда (boost > 0.8 bar): 20+ л/100 км (максимальное открытие дросселя)
Холостой ход: 0.8-1.2 л/час (зависит от настроек VVTi и температуры)

Методика точного расчета

Заполните бак до отстрела пистолета
Сбросьте суточный одометр
Эксплуатируйте авто в нужном режиме 100-200 км
Заправьте тот же объем топлива до отстрела
Рассчитайте: (залитые литры / пройденные км) × 100

Модификация	Город (л/100км)	Трасса (л/100км)
Сток (280 л.с.)	13.5	8.7
Тюнинг (400+ л.с.)	17+	11+

Для снижения расхода критичны исправность датчиков кислорода и ДПДЗ, чистота форсунок и корректное давление топлива. При установке крупных турбин или топливных насосов высокого производительности минимальный расход увеличивается на 15-20% даже в щадящих режимах.

Сравнение с 2JZ-GTE: преимущества и недостатки

1JZ-GTE VVT-i и 2JZ-GTE – два культовых мотора Toyota, имеющих принципиальные различия в конструкции и эксплуатационных характеристиках. Основное отличие заключается в рабочем объеме: 2.5 литра против 3.0 литра у 2JZ, что напрямую влияет на потенциал и динамику.

Оба двигателя используют чугунный блок и двойной турбонаддув, но различаются компоновкой, весом и технологическими решениями. Сравнение ключевых параметров позволяет выявить сильные и слабые стороны каждого варианта для разных задач.

Технические различия

Параметр	1JZ-GTE VVT-i	2JZ-GTE
Рабочий объем	2.5 л (2492 см³)	3.0 л (2997 см³)
Заводская мощность*	280 л.с. @ 6200 об/мин	280-330 л.с. @ 5600 об/мин
Крутящий момент	378 Н·м @ 2400 об/мин	435-481 Н·м @ 3600 об/мин
Система турбонаддува	Последовательная (2 турбины)	Параллельная (2 турбины)
VVT-i	Присутствует	Отсутствует (базовые версии)
Вес	~200 кг	~235 кг

*Мощность ограничена японскими нормами, реальный потенциал выше

Преимущества 1JZ-GTE VVT-i:

Компактность и меньший вес – проще интеграция в автомобили с ограниченным подкапотным пространством
Более ранний выход на крутящий момент (с 2400 об/мин)
Улучшенная топливная экономичность благодаря VVT-i
Меньшая стоимость контрактных двигателей и запчастей

Недостатки 1JZ-GTE VVT-i:

Ограниченный тюнинговый потенциал из-за меньшего объема и прочности блока
Сложность обслуживания последовательной турбины
Дефицит крутящего момента на высоких оборотах по сравнению с 2JZ
Меньшая долговечность при экстремальных нагрузках

Ключевые преимущества 2JZ-GTE:

Высокий запас прочности блока цилиндров – потенциал свыше 700 л.с. без переделок
Упрощенная система турбонаддува с параллельными турбинами
Лучшая масштабируемость при тюнинге за счет объема
Стабильная работа на высоких оборотах под нагрузкой

Надежность 1JZ-GTE VVTi при форсировании до 400 л.с.

Двигатель 1JZ-GTE VVTi демонстрирует высокую надежность при мощности до 400 л.с. благодаря запасу прочности заводской конструкции. Кованые поршни, коленвал и шатуны в сочетании с чугунным блоком цилиндров обеспечивают устойчивость к повышенным нагрузкам без обязательного вскрытия блока.
