Адаптер для ноутбука в автомобиль - решение для питания
Статья обновлена: 18.08.2025
Ноутбук давно перестал быть стационарным устройством, превратившись в мобильный офис, развлекательный центр и инструмент связи. Однако его автономность ограничена зарядом батареи, что особенно критично во время поездок. Когда розетка недоступна, а работа не терпит отлагательств, на помощь приходит простое, но гениальное решение.

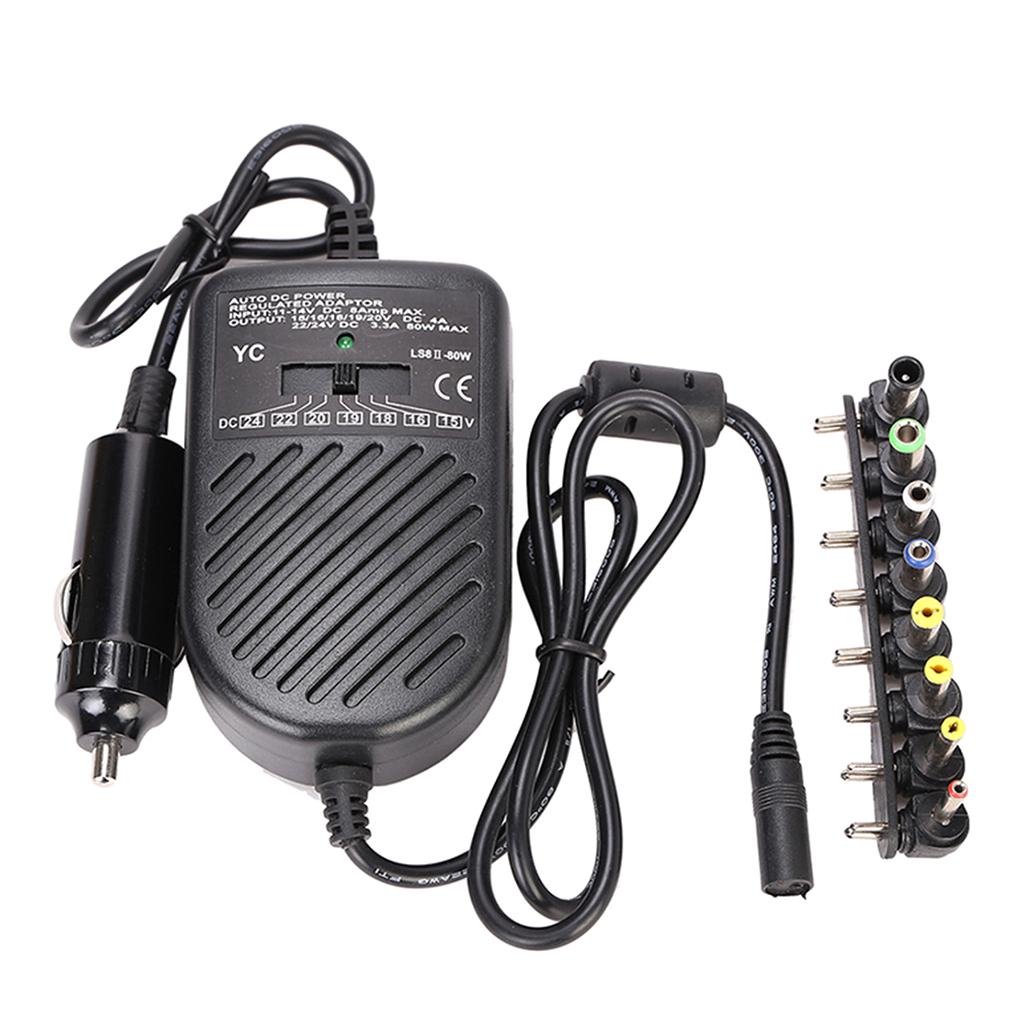

Автомобильный адаптер для ноутбука – это компактное устройство, преобразующее напряжение бортовой сети автомобиля (12V) в необходимое для питания или зарядки вашего лэптопа. Больше не нужно прерывать важные задачи, искать кафе с розетками или переживать о разряженной батарее перед встречей. Подключите адаптер к прикуривателю или разъему 12V, и ваш ноутбук получит стабильное питание прямо во время движения.
Этот аксессуар становится ключевым элементом мобильности для деловых людей, фрилансеров, дальнобойщиков и путешественников. Он обеспечивает непрерывность работы, позволяет смотреть фильмы в длительных поездках и гарантирует, что устройство всегда будет готово к использованию по прибытии. Надежный источник энергии в автомобиле – не роскошь, а необходимость в современном ритме жизни.
Расчёт необходимой мощности для вашего ноутбука
Определение минимальной мощности адаптера начинается с проверки характеристик штатного блока питания ноутбука. Найдите технические данные на корпусе устройства или в спецификациях производителя – ключевой параметр указывается в ваттах (W) или вольтах/амперах (V/A).
Мощность рассчитывается по формуле: Вольты (V) × Амперы (A) = Ватты (W). Например, если блок питания выдаёт 19V и 3.42A, минимальная требуемая мощность составит 19 × 3.42 ≈ 65W. Всегда округляйте результат в большую сторону.
Критерии выбора адаптера
Соблюдайте три обязательных правила при подборе:
- Напряжение (V) должно точно совпадать с исходным (допустимо отклонение ±0.5V).
- Сила тока (A) – адаптер должен выдавать ток не меньше указанного на родном блоке.
- Мощность (W) – расчётное значение служит абсолютным минимумом.
Для универсального использования или подключения периферии (телефоны, мониторы) добавьте 20-30% запаса мощности. Пример расчёта с запасом:
| Исходная мощность | 65W |
| Запас 30% | +20W |
| Рекомендуемый адаптер | ≥85W |
Использование маломощных адаптеров вызовет:
- Снижение производительности ноутбука
- Разряд батареи при высокой нагрузке
- Перегрев адаптера
Сравнение модификаций: синусоидальная и модифицированная
Чистая синусоида (Pure Sine Wave) обеспечивает выходное напряжение, идеально повторяющее форму синусоиды стандартной бытовой электросети. Этот тип сигнала гарантирует максимальную совместимость со всеми без исключения электронными устройствами, включая чувствительную технику с активными корректорами коэффициента мощности (Active PFC) в блоках питания, медицинское оборудование, лазерные принтеры и устройства с электродвигателями переменного тока.
Модифицированная синусоида (Modified Sine Wave или Quasi-Sine Wave) создает выходное напряжение ступенчатой формы, лишь приближенно напоминающее синусоиду. Это достигается более простой и дешевой схемотехникой инвертора. Такой сигнал подходит для подавляющего большинства базовых устройств с импульсными блоками питания (как у многих ноутбуков), резистивных нагрузок (лампы накаливания, обогреватели) и простых электродвигателей, но может вызывать проблемы с чувствительной электроникой.
Ключевые отличия и критерии выбора
Основные параметры для сравнения этих двух типов инверторов:
| Параметр | Чистая синусоида (Pure Sine Wave) | Модифицированная синусоида (Modified Sine Wave) |
|---|---|---|
| Форма выходного сигнала | Гладкая, непрерывная синусоидальная волна | Ступенчатая аппроксимация синусоиды (обычно прямоугольник или трапеция) |
| Совместимость с устройствами | Универсальная: все типы нагрузки (электроника с Active PFC, аудио/видео аппаратура, медицинские приборы, моторы, насосы, компрессоры) | Ограниченная: базовые резистивные нагрузки, простые импульсные БП (часто ноутбуки), лампы накаливания. Проблемы с Active PFC, моторами, аудио, некоторыми зарядками |
| Цена | Значительно выше | Значительно ниже |
| Энергоэффективность | Обычно немного ниже (незначительные потери на сложной схеме) | Обычно немного выше (более простая схема) |
| Шум при работе | Тихая работа (нет высокочастотных гармоник) | Может вызывать гул в трансформаторах, наводки в аудиоаппаратуре, шум вентиляторов из-за гармоник |
| Надежность для нагрузки | Высокая: минимальный риск перегрева или повреждения подключенных устройств | Потенциальный риск: возможен перегрев блоков питания с Active PFC, снижение КПД моторов, сбои чувствительной электроники |
Вывод для автомобильных адаптеров ноутбука:
- Модифицированная синусоида чаще всего достаточна для питания стандартных ноутбуков через их родной блок питания, так как эти блоки обычно имеют простые импульсные схемы. Это самый бюджетный вариант.
- Чистая синусоида является необходимым выбором, если:
- Ноутбук (или его блок питания) оснащен технологией Active PFC (часто встречается в мощных игровых и рабочих станциях).
- Планируется одновременно подключать к инвертору другие чувствительные устройства (планшет, медицинский прибор, аудиосистема, лазерный принтер).
- Важна абсолютная бесшумность работы и гарантия отсутствия помех.
Перед покупкой инвертора с модифицированной синусоидой обязательно проверьте спецификации блока питания вашего ноутбука на предмет поддержки такого входного сигнала или наличия Active PFC (часто указано на этикетке БП). Если информации нет, предпочтительнее чистая синусоида.
Как подключить адаптер к прикуривателю авто
Убедитесь, что автомобиль заглушен или зажигание выключено. Найдите гнездо прикуривателя в салоне авто – оно обычно расположено на центральной консоли, под панелью приборов или между передними сиденьями. Очистите гнездо от пыли и посторонних предметов, используя сухую салфетку или сжатый воздух.
Достаньте автомобильный адаптер из упаковки, расправьте его кабель. Проверьте номинальное напряжение адаптера (обычно 12V или 24V) – оно должно соответствовать бортовой сети вашего автомобиля. Осмотрите штекер на наличие повреждений: металлические контакты должны быть чистыми, без следов коррозии или деформации.
Пошаговая инструкция подключения
- Возьмите штекер адаптера за пластиковый корпус
- Совместите штыревой контакт с центральным отверстием гнезда прикуривателя
- Плавно вставьте штекер до характерного щелчка (если предусмотрено фиксирующее кольцо)
- Убедитесь, что корпус адаптера плотно прилегает к краям гнезда без перекосов
- При наличии светового индикатора на адаптере – проверьте его активацию
Важные меры предосторожности:
- Не подключайте адаптер при работающем двигателе – возможен скачок напряжения
- Избегайте использования в грязных или влажных гнездах
- Не прилагайте чрезмерных усилий при установке штекера
- Проверяйте нагрев адаптера в первые 10 минут работы
| Проблема | Решение |
| Адаптер не фиксируется | Протрите фиксирующие шарики спиртом |
| Нет индикации питания | Проверьте предохранитель в штекере адаптера |
| Искрение при подключении | Немедленно отключите и диагностируйте гнездо |
После успешного подключения вставьте шнур питания ноутбука в выходной порт адаптера. Убедитесь, что кабели не касаются педалей, рычага КПП или движущихся частей сидений. При длительной работе запустите двигатель для предотвращения разряда АКБ.
Защита от перегрузок: встроенные предохранители
Встроенные предохранители служат критически важным барьером между вашим ноутбуком и нестабильной автомобильной электросетью. Они физически разрывают цепь питания при превышении допустимой силы тока, предотвращая прохождение опасных скачков напряжения к чувствительной электронике устройства.
Конструктивно такие предохранители интегрированы непосредственно в корпус адаптера или его штекер. При срабатывании (например, из-за короткого замыкания, перегрузки по мощности или неисправности бортовой сети) элемент плавится, что требует его последующей замены на аналогичный по номиналу.
Ключевые особенности защиты
- Быстродействие: Срабатывают за миллисекунды при критических токах
- Двойная страховка: Часто дублируются на входе (12В от прикуривателя) и выходе (к ноутбуку)
- Стандартизация: Используют распространенные типы вставок (например, цилиндрические 5×20 мм)
| Тип риска | Действие предохранителя |
|---|---|
| Короткое замыкание в адаптере | Немедленное отключение цепи |
| Подключение мощных потребителей в прикуриватель (компрессор, инвертор) | Защита от перегрузки по току |
| Скачки напряжения при запуске двигателя | Блокировка импульсов свыше 16-24В |
Важно: Никогда не заменяйте перегоревший предохранитель "жучком" или деталью с большим номиналом – это может привести к возгоранию адаптера. Используйте только оригинальные компоненты с маркировкой, указанной на корпусе устройства.
Использование прямого подключения к АКБ
Прямое подключение адаптера к клеммам аккумуляторной батареи автомобиля исключает энергопотери через прикуриватель, обеспечивая максимально стабильное напряжение на входе устройства. Такой метод особенно эффективен при работе с мощными ноутбуками (от 90 Вт), где стандартные гнезда могут перегреваться или не выдавать достаточную силу тока.
Подключение осуществляется через защищенные крокодилы или клеммные колодки с обязательным соблюдением полярности: красный провод (+) фиксируется на положительной клемме АКБ, черный (-) – на отрицательной. Требуется плотный контакт во избежание искрения и просадок напряжения при вибрации. Обязательно используйте предохранитель, встроенный в кабель не далее 30 см от батареи.
Ключевые требования к установке
- Сечение проводов: Минимум 4 мм² для нагрузки до 120 Вт, 6 мм² – для 150-240 Вт
- Защита кабеля: Термостойкая гофра в подкапотном пространстве
- Изоляция соединений: Термоусадочные трубки + влагозащитная лента
| Преимущества | Риски |
| Стабильное напряжение без просадок | Короткое замыкание при ошибке монтажа |
| Поддержка пиковых нагрузок | Коррозия контактов при плохой изоляции |
| Долговременная работа без перегрева | Разряд АКБ при забытом включенном адаптере |
При длительной работе (свыше 1 часа) обязательно запускайте двигатель для подзарядки АКБ, особенно при потребляемой мощности >100 Вт. Регулярно проверяйте надежность клеммных соединений – вибрация может ослабить контакт. Для ноутбуков с зарядкой USB-C используйте адаптеры с функцией Power Delivery, поддерживающие 12/24В вход.
Учёт пускового тока электроприборов
При подключении ноутбука к автомобильному адаптеру критически важно учитывать пусковой (стартовый) ток его блока питания. В момент включения блок питания кратковременно потребляет ток, значительно превышающий номинальное значение, необходимое для штатной работы. Это связано с зарядкой входных конденсаторов и особенностями стартовой схемы импульсного источника питания.
Автомобильные адаптеры (инверторы) имеют ограниченную пиковую мощность, и пусковой ток ноутбука не должен её превышать. Если пиковая нагрузка при запуске окажется выше возможностей адаптера, это приведёт к срабатыванию защиты (автоматическому отключению) или, в худшем случае, к повреждению устройства. Игнорирование этого фактора – частая причина некорректной работы системы.
Ключевые аспекты расчёта и выбора
Для безопасной работы необходимо выполнить следующие шаги:
- Определите номинальную мощность блока питания ноутбука (указана на самом блоке, например "Input: 19V ⎓ 3.42A"). Рассчитайте номинальную потребляемую мощность в ваттах: Мощность (Вт) = Напряжение (V) × Ток (A) (пример: 19 × 3.42 ≈ 65 Вт).
- Узнайте коэффициент пускового тока (Кп) для вашего блока питания. Типичные значения для импульсных БП лежат в диапазоне 1.5–3. Если точных данных нет, используйте Кп = 2.5 для расчёта "с запасом".
- Рассчитайте требуемую пиковую мощность адаптера: Пиковая мощность (Вт) = Номинальная мощность (Вт) × Кп (пример: 65 Вт × 2.5 = 162.5 Вт).
- Выбирайте адаптер с непрерывной мощностью выше номинала БП ноутбука и пиковой мощностью выше расчётного значения. Для примера с 65 Вт подойдёт адаптер с характеристиками: 150 Вт (постоянная) / 200 Вт (пиковая).
| Параметр | Пример значения | Важность для адаптера |
|---|---|---|
| Номинальная мощность БП ноутбука | 65 Вт | Минимальная непрерывная мощность адаптера |
| Коэффициент пускового тока (Кп) | 2.5 | Определяет необходимый запас по пиковой мощности |
| Требуемая пиковая мощность адаптера | 162.5 Вт | Пиковая мощность адаптера должна быть выше этого значения |
Дополнительные рекомендации: Избегайте одновременного включения нескольких устройств с высоким пусковым током через один адаптер. При использовании маломощных адаптеров (≤150 Вт) временно отключайте энергоёмкую периферию (внешние HDD, мощные USB-устройства) при старте ноутбука.
Охлаждение адаптера при длительной работе
Автомобильные адаптеры для ноутбуков при продолжительном использовании выделяют значительное количество тепла из-за преобразования напряжения 12В/24В в 19В и высоких нагрузок. Без эффективного отвода это приводит к перегреву, снижению КПД и риску внезапного отключения.
Производители применяют два основных подхода к охлаждению: пассивное (металлические радиаторы, термопрокладки) и активное (встроенные вентиляторы). Пассивные системы тише, но требуют свободного пространства вокруг адаптера для конвекции воздуха, тогда как активные эффективнее в замкнутых пространствах, но создают шум и потребляют дополнительную энергию.
Критические факторы предотвращения перегрева
- Расположение адаптера: не размещайте под прямыми солнечными лучами или рядом с отопительными дефлекторами
- Циркуляция воздуха: обеспечьте зазор 5-7 см от поверхностей и других устройств
- Регулярная чистка вентиляционных отверстий: пыль снижает эффективность теплоотвода на 30-40%
| Тип охлаждения | Макс. рабочая температура | Рекомендуемое время непрерывной работы |
|---|---|---|
| Пассивное (алюминиевый радиатор) | 65°C | До 4 часов |
| Активное (кулер 30-40 мм) | 50°C | 8+ часов |
При эксплуатации в жарком климате или с мощными ноутбуками (игровыми/рабочими станциями) используйте дополнительные меры: термостойкие силиконовые подставки или внешние USB-кулеры. Контролируйте температуру корпуса рукой – если невозможно удержать ладонь более 3 секунд, требуется экстренное охлаждение.
Компактные модели для деловых поездок
Автомобильные адаптеры компактного формата отличаются минимальными габаритами и весом, что позволяет легко размещать их в бардачке, портфеле или кармане кейса. Такие устройства занимают мало места в прикуривателе автомобиля, не мешая использованию других элементов салона. Малый размер достигается за счет оптимизации схемотехники и отсутствия громоздких корпусов.
Для деловых поездок критически важна надежность работы адаптера при постоянных перепадах напряжения в бортовой сети. Качественные компактные модели оснащаются многоуровневой защитой от перегрузок, короткого замыкания и перегрева. Их конструкция предусматривает эффективный теплоотвод даже при минимальных размерах корпуса, обеспечивая стабильную зарядку ноутбука в длительных поездках.
Ключевые особенности компактных адаптеров

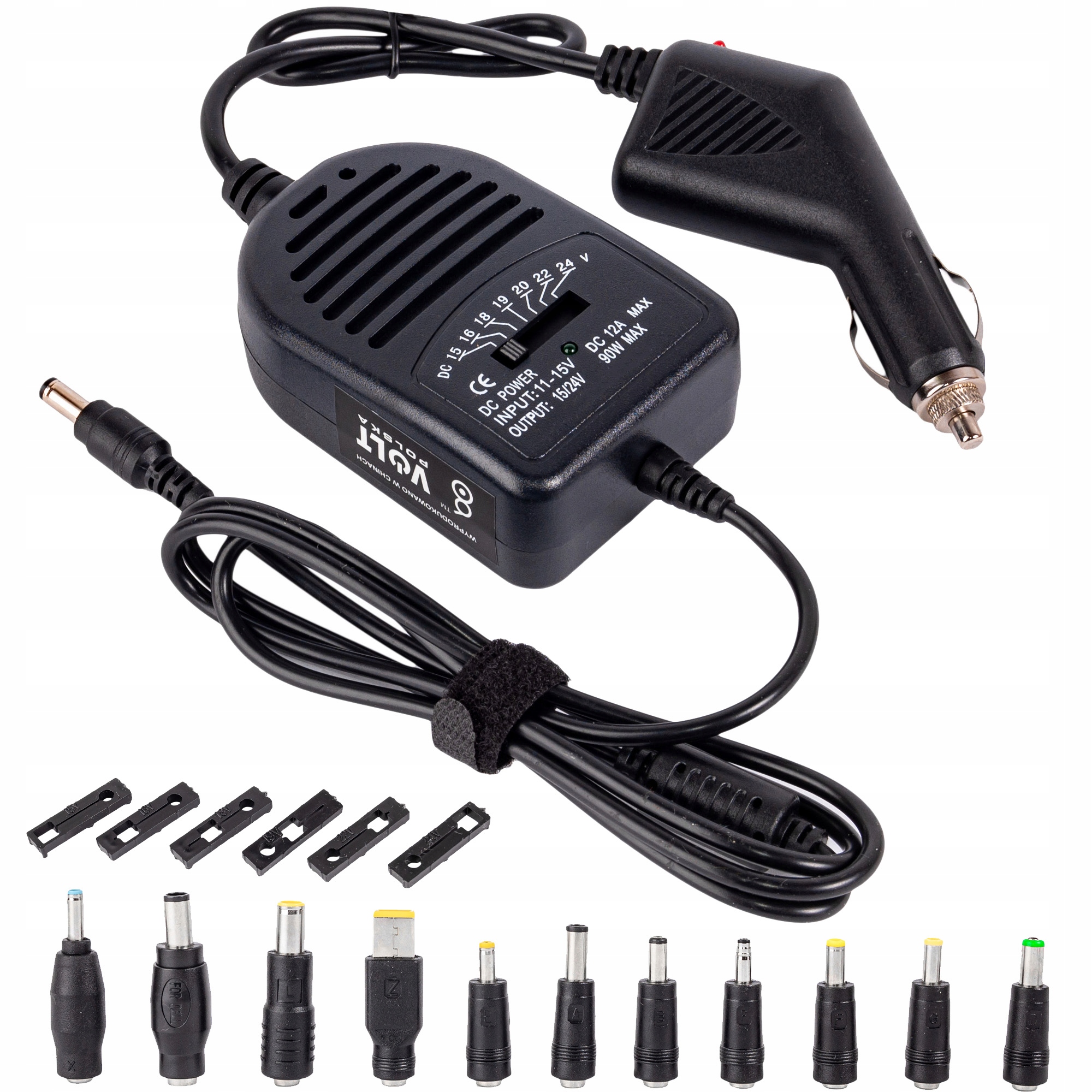

- Универсальные разъемы – поддержка ноутбуков различных брендов через сменные наконечники
- Быстрая зарядка – мощность 60-90 Вт с технологиями Power Delivery для современных устройств
- Многофункциональность – дополнительные USB-порты для одновременной зарядки гаджетов
- Прочный корпус – износостойкие материалы, устойчивые к вибрациям и ударам
| Параметр | Преимущество для командировок |
|---|---|
| Длина кабеля | Оптимальные 1.5-2 метра для удобного размещения в салоне |
| Индикация работы | Светодиодные сигналы для контроля процесса зарядки |
| Температурный диапазон | Работоспособность при -30°C до +60°C для любых климатических условий |
При выборе модели обращайте внимание на сертификацию безопасности (CE, RoHS) и совместимость с конкретными марками автомобилей. Некоторые адаптеры требуют постоянного контакта с клеммами прикуривателя, что может приводить к разрядке АКБ при длительной стоянке – предпочтительны устройства с автоматическим отключением питания.
Параллельное питание нескольких устройств
Автомобильные адаптеры с возможностью параллельного подключения оснащаются несколькими USB-портами или комбинацией DC-выходов и USB-разъемов. Это позволяет одновременно запитывать ноутбук через основной кабель и периферийные устройства (телефоны, планшеты, навигаторы) без перегрузки системы. Ключевое значение имеет общая мощность адаптера, которая должна покрывать суммарное потребление всех подключенных гаджетов.
Современные модели часто включают интеллектуальное распределение энергии: приоритет отдается ноутбуку, а оставшаяся мощность динамически перераспределяется между USB-устройствами. Для стабильной работы критично соблюдать два условия: номинальное напряжение адаптера должно точно соответствовать требованиям ноутбука, а суммарный ток подключенных устройств – не превышать максимальный выходной ток адаптера.
Технические аспекты реализации
- Мультипортовые конструкции:
- 2-4 USB-A порта (до 3А на порт)
- USB-C PD (Power Delivery) для ноутбуков
- Дополнительные DC-выходы 12/15/19V
- Защитные механизмы:
- Автоматическое отключение при перегрузке
- Защита от короткого замыкания
- Термоконтроль для предотвращения перегрева
| Тип нагрузки | Рекомендуемый запас мощности | Пример конфигурации |
|---|---|---|
| Ноутбук + 2 смартфона | +25% к суммарной мощности | 65W (ноутбук) + 15W (телефоны) = 80W минимум |
| Ноутбук + планшет + периферия | +30-40% | 90W (ноутбук) + 18W (планшет) + 10W (аксессуары) = 120W адаптер |
Важно: При использовании USB-хабов без внешнего питания суммарный ток через хаб ограничен 500-900mA, что неприменимо для мощных устройств. Для одновременной зарядки ноутбука и периферии требуется именно многопортовый автомобильный адаптер с раздельными каналами питания.
Индикаторы работы и перегрузки на корпусе
На корпусе автомобильного адаптера для ноутбука всегда присутствуют светодиодные индикаторы, визуально отображающие текущий режим работы и возможные проблемы. Основной индикатор (обычно зеленого или синего цвета) сигнализирует о подключении к прикуривателю или розетке 12V и корректной подаче напряжения на вход устройства. Его свечение означает, что адаптер готов к преобразованию энергии бортовой сети.
Второй критически важный индикатор, часто красного или оранжевого цвета, активируется при возникновении аварийных ситуаций: перегрузке по току, коротком замыкании в цепи ноутбука, перегреве самого адаптера или нестабильном/недостаточном входном напряжении от автомобиля. Мигание или постоянное свечение этого светодиода требует немедленного отключения нагрузки для предотвращения повреждения как адаптера, так и ноутбука.
Функции и значения индикаторов
- Зеленый/синий индикатор (Power/Input): Постоянный свет – питание подано, адаптер исправен. Отсутствие свечения – нет контакта с бортовой сетью или неисправность адаптера.
- Красный/оранжевый индикатор (Overload/Protect):
- Постоянный свет – сработала защита от перегрузки, короткого замыкания или перегрева.
- Мигание – недопустимое падение или превышение входного напряжения (ниже 10V или выше 15V для 12V систем).
| Индикатор | Цвет | Состояние | Значение | Действие |
|---|---|---|---|---|
| Питание/Статус | Зеленый/Синий | Постоянно горит | Нормальная работа, напряжение в норме | Эксплуатация разрешена |
| Питание/Статус | Зеленый/Синий | Не горит | Нет питания или неисправность адаптера | Проверить подключение к прикуривателю |
| Защита/Перегрузка | Красный/Оранжевый | Постоянно горит | Перегрузка, КЗ, перегрев (>70°C) | Немедленно отключить ноутбук, дать остыть |
| Защита/Перегрузка | Красный/Оранжевый | Мигает | Некорректное входное напряжение | Завести двигатель или проверить АКБ автомобиля |
Важно: После устранения причины срабатывания защиты (остывание адаптера, выключение "прожорливых" устройств в авто, запуск двигателя) красный индикатор должен погаснуть самостоятельно. Если индикация ошибки сохраняется после переподключения – адаптер или кабель ноутбука требуют диагностики.
Безопасная эксплуатация автомобильного адаптера для ноутбука в зимний период
Экстремально низкие температуры критично влияют на электронные компоненты адаптера и аккумуляторные системы. Корпус устройства становится хрупким, провода теряют эластичность, что повышает риск повреждения при неаккуратном подключении. Конденсат, образующийся при резких перепадах температуры (например, при переносе адаптера из холода в тёплый салон), способен вызвать короткое замыкание контактов.
Нагрузка на бортовую сеть автомобиля зимой значительно возрастает из-за работы обогрева сидений, стёкол и фар, что создает дополнительную нагрузку при подключении мощных ноутбуков через адаптер. Особое внимание следует уделять состоянию клемм аккумулятора – окисленные или ослабленные соединения под высоким током могут привести к перегреву и возгоранию.
Ключевые правила зимней эксплуатации
- Прогрев электроники
Перед подключением адаптера и ноутбука запустите двигатель на 5-7 минут. Это стабилизирует напряжение бортовой сети и снизит риск скачков при старте. - Контроль нагрузки
Отключайте энергоёмкие потребители (сиденья с подогревом, вентилятор печки на максимум) на время зарядки ноутбука. Используйте мультиметр для проверки напряжения (норма: 13.9–14.4V при работающем двигателе). - Защита от конденсата
Храните адаптер в термоизолированном кейсе. При внесении с мороза в салон выдержите устройство 15-20 минут в герметичном пакете перед использованием для температурной адаптации без образования влаги.
| Проблема | Риск | Профилактика |
|---|---|---|
| Обледенение разъёмов | Короткое замыкание | Визуальный осмотр гнезда прикуривателя, очистка спиртовой салфеткой |
| Просадка напряжения | Отказ адаптера, повреждение ноутбука | Использование только при работающем двигателе, мониторинг индикаторов адаптера |
| Переохлаждение аккумулятора | Невозможность запуска двигателя | Ограничение сеансов работы до 40 минут при -15°C и ниже |
- Никогда не оставляйте адаптер в автомобиле на ночь – литиевые элементы при глубоком разряде на морозе необратимо деградируют.
- Избегайте скручивания проводов – перегибы на холоде приводят к излому жил и внутренним обрывам.
- Используйте только оригинальные адаптеры с защитой от переполюсовки и перегрузки – дешёвые аналоги часто не имеют термокомпенсации зарядного тока.
Особенности использования с игровыми ноутбуками
Игровые ноутбуки требуют значительно больше энергии по сравнению с офисными моделями из-за мощных процессоров и дискретных видеокарт. Автомобильный адаптер должен обеспечивать непрерывную подачу напряжения 19-20V с достаточным запасом по силе тока (обычно 6-10А), чтобы избежать просадок при пиковых нагрузках.
Использование слабых или неоригинальных адаптеров может привести к принудительному снижению производительности ноутбуком, внезапным отключениям во время игры или повреждению компонентов. Обязательно проверьте соответствие выходной мощности (в Ваттах) требованиям вашей модели: например, устройство на 180W не сможет полноценно питать ноутбук с блоком 230W.
Ключевые требования к адаптеру
- Мощность с запасом 20-25% – если ноутбук использует блок 200W, выбирайте адаптер на 240-250W
- Стабильность напряжения – защита от скачков при работе двигателя
- Качественная система охлаждения – металлический корпус и вентиляционные решетки
- Защитные функции – от перегрева, короткого замыкания и переполюсовки
| Тип ноутбука | Рекомендуемая мощность адаптера | Риски при несоответствии |
|---|---|---|
| Лёгкие игры (GTX 1650/RX 5500M) | 180-200W | Троттлинг ЦП/ГП, снижение FPS |
| Требовательные игры (RTX 3060/3070) | 230-280W | Аварийное отключение, повреждение портов |
| Топовые системы (RTX 3080/4080) | 280-330W | Деградация аккумулятора, перегрев адаптера |
- Перед покупкой узнайте точные параметры штатного блока питания (V, A, W)
- Выбирайте адаптеры с фирменными разъёмами (например, MagSafe, Barrel Plug) без переходников
- Контролируйте нагрев адаптера в первые 10-15 минут игры – корпус не должен обжигать
- При длительных сессиях глушите двигатель – генератор авто может не справиться с двойной нагрузкой
Выбор сечения проводов для стабильного напряжения
Неправильно подобранное сечение кабеля вызывает просадки напряжения под нагрузкой, что приводит к нестабильной работе адаптера и риску повреждения ноутбука. Чрезмерно тонкие провода перегреваются, увеличивая сопротивление и снижая КПД системы, а в критических случаях могут стать причиной возгорания.
Ключевыми параметрами для расчета являются: максимальный ток потребления ноутбука (с запасом 20-30%), длина проводника от прикуривателя до преобразователя и допустимое падение напряжения (рекомендуется не более 3-5% от 12В). Медь предпочтительнее алюминия из-за лучшей проводимости, а изоляция должна быть термостойкой и маслобензостойкой.
Расчет и практические рекомендации
Используйте формулу для минимального сечения (S в мм²): S = (2 × I × L × ρ) / ΔU, где I – ток (А), L – длина кабеля (м), ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), ΔU – допустимое падение (В). Для упрощения применяйте готовые таблицы соответствия:
| Ток нагрузки (А) | Длина 1 м | Длина 2 м | Длина 3 м |
|---|---|---|---|
| 5 А | 0.5 мм² | 0.75 мм² | 1.0 мм² |
| 10 А | 1.0 мм² | 1.5 мм² | 2.5 мм² |
| 15 А | 1.5 мм² | 2.5 мм² | 4.0 мм² |
Обязательные требования к монтажу:
- Прямое подключение к АКБ через предохранитель для мощных адаптеров (>150Вт)
- Использование цельнометаллических клемм с обжимом, а не пайкой
- Защита кабеля гофротрубкой в зонах трения
Проверяйте фактическое напряжение мультиметром при максимальной нагрузке: просадка ниже 11В требует увеличения сечения. Для мощных ноутбуков (игровых/рабочих станций) всегда применяйте кабель ≥2.5 мм² независимо от длины.
Правила заземления в автомобильной сети
Заземление адаптера выполняется исключительно через клемму минус аккумулятора или кузов автомобиля (массу). Никогда не подключайте минусовой провод адаптера к плюсовой клемме или произвольным точкам в салоне – это вызовет короткое замыкание и риск возгорания.
Убедитесь, что точка подключения к массе очищена от краски, коррозии и грязи для надёжного электрического контакта. Используйте штатные болты кузова или рамы, предварительно проверив их соединение с аккумулятором мультиметром (сопротивление должно быть близко к нулю). Избегайте тонких декоративных элементов пластика.
Критические ошибки и решения
- Неправильная точка заземления: Подключение к неподготовленной поверхности → Зачистите металл до блеска и используйте зубчатую шайбу.
- Слабый контакт: Болт недостаточно затянут → Примените динамометрический ключ согласно спецификации авто.
- Коррозия: Окисление места соединения → Нанесите токопроводящую смазку после монтажа.
| Тип подключения | Риск | Рекомендация |
|---|---|---|
| Прямо к аккумулятору | Коррозия клемм | Используйте штатные точки массы в моторном отсеке |
| Через прикуриватель | Перегроз розетки (>10А) | Подключайте адаптеры мощностью свыше 120Вт только напрямую |
При подключении к магнитоле или другим потребителям убедитесь, что их масса соединена с кузовом автомобиля. Изолируйте все оголённые контакты минусового провода термоусадкой для предотвращения КЗ.
Ремонт гнезда прикуривателя своими руками
Повреждённое гнездо прикуривателя блокирует работу автомобильного адаптера для ноутбука, лишая возможности заряжать устройство в дороге. Основные причины неисправностей включают окисление контактов, перегорание предохранителя, механическую поломку пластикового корпуса или отсоединение проводов.
Перед началом ремонта обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте мультиметр для диагностики, набор отвёрток (часто требуется Torx T10-T15), пассайку для извлечения гнезда, новый предохранитель (номинал указан на крышке блока предохранителей) и термоусадку.
Пошаговая инструкция по восстановлению
Диагностика: Проверьте мультиметром наличие 12V между центральным контактом гнезда и бортом авто. Отсутствие напряжения указывает на перегоревший предохранитель или обрыв цепи. Осмотрите целостность внутренних лепестков – деформация нарушает контакт с вилкой адаптера.
- Извлечение гнезда: Снимите декоративные панели вокруг консоли. Открутите фиксирующие гайки/винты, аккуратно вытяните блок, отсоедините разъём питания.
- Замена предохранителя: Найдите соответствующий плавкий элемент в монтажном блоке (часто F54/Lighter 15A), замените на аналог.
- Чистка контактов: Удалите окислы с центрального штыря и боковых лепестков мелкой наждачкой или ластиком. Обезжирьте спиртом.
- Пайка проводов: При обрыве кабеля зачистите изоляцию, скрутите жилы, пропаяйте соединение. Заизолируйте термоусадкой.
- Замена корпуса: При треснувшем основании купите совместимый блок прикуривателя, перенесите контактную группу.
| Проблема | Признак | Решение |
|---|---|---|
| Окисление | Тусклые контакты, зеленоватый налёт | Зачистка + обезжиривание |
| Обрыв провода | Отсутствие напряжения при исправном предохранителе | Прозвон цепи, пайка |
| Деформация лепестков | Вишка адаптера болтается, искрит | Аккуратный подгиб пассатижами |
После сборки подключите аккумулятор, проверьте напряжение на гнезде. Вставьте автомобильный адаптер ноутбука – индикатор зарядки должен активироваться. Убедитесь в отсутствии люфта вилки и нагрева корпуса при работе.
Работа с блоком питания ноутбука
Перед подключением к автомобильному адаптеру убедитесь в совместимости напряжения и силы тока. Блок питания ноутбука (БП) имеет маркировку с входными/выходными параметрами – сверьте их с характеристиками адаптера. Использование несоответствующего оборудования может привести к повреждению устройства или возгоранию.
Подключите БП к 12V-разъёму прикуривателя или напрямую к клеммам аккумулятора через предохранитель. Избегайте перегрузки цепи: если адаптер не поддерживает мощность вашего БП, используйте отдельную проводку. При длительной работе заглушите двигатель для предотвращения разряда АКБ.
Ключевые аспекты эксплуатации
Типы преобразователей:
- Инверторы 12V→220V – подключаются к БП стандартным способом
- DC-DC адаптеры – подают стабилизированное напряжение напрямую без промежуточного преобразования
Правила безопасности:
- Фиксируйте провода во избежание замыканий
- Контролируйте нагрев адаптера при работе >30 минут
- Отключайте оборудование при запуске двигателя
| Параметр | Рекомендация |
| Минимальный ток адаптера | На 20% выше номинала БП |
| Диапазон напряжения | 10-15V для стабильной работы |
| Пиковая нагрузка | ≤80% от максимальной мощности |
Автомобильные адаптеры Type-C
Адаптеры с разъёмом USB Type-C предназначены для питания и зарядки ноутбуков от автомобильного прикуривателя или 12V-розетки. Они преобразуют постоянное напряжение бортовой сети (12V/24V) в стабильные 20V, необходимые большинству современных лэптопов.
Ключевое отличие от устаревших адаптеров с цилиндрическими разъёмами – универсальность Type-C и поддержка стандарта USB Power Delivery (PD). Это позволяет одним устройством заряжать не только ноутбук, но и смартфоны, планшеты или наушники с аналогичным портом.
Критерии выбора
При подборе обратите внимание на три параметра:
- Мощность: 45-100 Вт (минимум 45 Вт для базовых задач, 65+ Вт для игровых/профессиональных моделей)
- Протокол зарядки: обязательна поддержка USB PD 3.0
- Длина кабеля: от 1.5 м для комфортного размещения в салоне
Дополнительные функции, повышающие удобство:
- Многоразъёмные модели с USB-A или вторым Type-C
- Защита от перегрева, перегрузки и короткого замыкания
- Индикация работы (светодиод)
| Характеристика | Рекомендуемое значение | Последствия несоответствия |
|---|---|---|
| Выходное напряжение | 20V (фиксированное или PPS) | Недозаряд/отказ работы ноутбука |
| Ток входа | до 10А | Перегрев прикуривателя |
| Рабочая температура | -20°C до +60°C | Сбои в жару/мороз |
Для корректной работы проверьте совместимость адаптера с вашим ноутбуком в спецификациях производителя. Используйте только сертифицированные (UL, CE, RoHS) устройства – нестабильное напряжение в авто может повредить технику при использовании дешёвых аналогов.
Режим энергосбережения для долгих поездок
При работе от автомобильного адаптера критически важно минимизировать энергопотребление ноутбука для снижения нагрузки на бортовую сеть. Длительное использование ресурсоемких приложений может привести к перегреву адаптера или разряду аккумулятора автомобиля при заглушенном двигателе.
Оптимизация энергозатрат позволяет не только избежать аварийного отключения питания, но и продлить срок службы компонентов. Особенно это актуально при использовании маломощных прикуривателей (обычно 10-15А) или одновременном подключении других устройств.
Оптимизация энергопотребления
- Яркость экрана: снижение до 40-50% уменьшает расход энергии на 25-30%
- Фоновые процессы: отключите автообновления ОС, облачные сервисы и ненужные службы
- Периферия: отсоедините USB-устройства (мышь, внешние HDD), отключите Bluetooth/Wi-Fi
- Производительность: в настройках электропитания выберите режим "Экономия энергии"
| Компонент | Действие | Экономия |
|---|---|---|
| Процессор | Ограничение макс. частоты до 70% | До 45% |
| Графика | Отключение дискретной видеокарты | 30-50 Вт/час |
| Подсветка | Автоотключение через 1 минуту | До 20% |
- Перед поездкой закройте все неиспользуемые приложения
- Активируйте авиарежим для полного отключения беспроводных модулей
- Для задач офисного типа используйте специализированные легковесные приложения
- При простое более 15 минут переводите ноутбук в спящий режим
Хранение и транспортировка в условиях вибраций
Автомобильные адаптеры подвергаются постоянным механическим нагрузкам при эксплуатации в движущемся транспорте. Вибрации от дорожного покрытия, резкие торможения и ускорения создают риски повреждения внутренних компонентов и разъёмов устройства. Неправильное хранение усугубляет воздействие динамических нагрузок, сокращая срок службы оборудования.
Корпус адаптера должен сохранять целостность при столкновениях с другими предметами в салоне. Особое внимание уделяется защите электронных плат – незакреплённые элементы при тряске могут оторваться от основания. Контактные группы разъёмов требуют фиксации для предотвращения расшатывания и окисления из-за микроперемещений.
Ключевые меры защиты
- Использование термостойких чехлов с амортизирующими вставками по углам корпуса
- Фиксация адаптера в штатных креплениях или сетках органайзера для исключения свободного перемещения
- Отсоединение кабелей при длительном простое для снижения нагрузки на разъёмы
- Размещение в зонах с минимальной вибрацией: центральная консоль, бардачок с мягкой подложкой
| Фактор риска | Решение |
|---|---|
| Ударные нагрузки | Полиуретановые демпферы на корпусе |
| Резонансные частоты | Резиновые противоскользящие прокладки |
| Деформация разъёмов | Магнитные коннекторы с плавающим креплением |
При длительном хранении обязательна изоляция от металлических поверхностей во избежание коррозии. Рекомендуется периодическая проверка целостности изоляции кабелей – микротрещины от вибраций могут расширяться при перепадах температуры. Для моделей с активным охлаждением критична очистка вентиляционных отверстий перед транспортировкой – пылевые отложения вызывают перегрев и вибрацию кулера.
Кабели питания должны быть зафиксированы стяжками без перегибов. Категорически недопустимо оставлять адаптер в подключённом состоянии при парковке на неровной поверхности – это создаёт точечные нагрузки на гнёзда. Производители используют композитные корпуса с рёбрами жёсткости и виброизолирующие подвесы печатных плат для гашения низкочастотных колебаний.
Диагностика неисправности адаптера
При отказе автомобильного адаптера для ноутбука первичная диагностика начинается с визуального осмотра и проверки базовых параметров питания. Необходимо исключить очевидные повреждения: перебитые провода, деформированный корпус, оплавленные контакты или характерный запах гари, свидетельствующий о перегорании компонентов.
Следующим этапом становится тестирование напряжения на выходе адаптера и целостности цепи. Используйте мультиметр для замера выходного постоянного напряжения, сравнив его с номиналом, указанным на корпусе устройства. Одновременно проверьте стабильность подачи 12В от прикуривателя автомобиля – возможна неисправность самого гнезда или предохранителя в цепи.
Алгоритм проверки компонентов
- Кабель и разъемы: Прогните провод по всей длине, наблюдая за индикатором адаптера (при наличии). Проверьте штекер на предмет люфта или окисления контактов.
- Автомобильная розетка: Убедитесь в наличии 12В между центральным контактом прикуривателя и боковыми стенками при включенном зажигании.
- Предохранители: Локализуйте и проверьте предохранитель адаптера (часто встроен в штекер) и соответствующий предохранитель блока питания автомобиля (по схеме авто).
| Симптом | Возможная причина | Метод проверки |
|---|---|---|
| Нет индикации | Обрыв кабеля, сгоревший предохранитель, неисправность входного контура | Прозвонка цепи, замена предохранителя, замер входного напряжения |
| Индикатор горит, ноутбук не заряжается | Износ выходного разъема, несоответствие напряжения, поломка DC-DC преобразователя | Замер выходного напряжения под нагрузкой, осмотр гнезда ноутбука |
| Прерывистая работа | Перелом провода, плохой контакт в прикуривателе, перегрев адаптера | Тест с покачиванием штекера/кабеля, контроль температуры корпуса |
Критично проверить соответствие выходных характеристик адаптера требованиям ноутбука (вольтаж, сила тока, полярность). Использование устройства с пониженным током или напряжением вызывает сбои в зарядке. Если мультиметр фиксирует сильные отклонения от номинала (±15% и более) или полное отсутствие напряжения – адаптер подлежит замене.
- Отключите адаптер из гнезда прикуривателя и от ноутбука
- Проверьте целостность предохранителя в штекере (при наличии)
- Замерьте напряжение в автомобильной розетке
- Подключите адаптер к розетке, замерьте выходное напряжение на контактах штекера
- Подключите рабочую нагрузку (лампу 12В/20Вт) вместо ноутбука, повторите замеры
Совместимость с разъёмами автомобиля
Автомобильный адаптер должен соответствовать типу гнезда прикуривателя или 12V-розетки в вашем авто. Стандартный диаметр разъёма – 21 мм, но встречаются модели 19 мм (азиатские авто) и 23 мм (некоторые американские производители). Несоответствие диаметра приведёт к ненадёжному контакту или невозможности подключения.
Убедитесь, что гнездо в автомобиле рассчитано на мощность адаптера. Большинство розеток выдерживают до 120-180 Вт (10-15А), но в старых авто лимит может быть ниже 100 Вт. Превышение нагрузки вызовет перегрев, плавление пластика или срабатывание предохранителя.
Ключевые аспекты подключения
При выборе обращайте внимание на глубину разъёма: некоторые адаптеры с длинным корпусом не помещаются в утопленные гнёзда. Для нестандартных розеток (например, с защитной шторкой или боковым расположением) существуют модели с гибким кабелем вместо жёсткого штекера.
- Проверьте полярность: центральный контакт – всегда "+", боковые усики – "-". Ошибка выведет адаптер из строя.
- Используйте дополнительные переходники для розеток типа Cigarette Lighter (цилиндрические) или DC Connector (плоские клеммы).
- В коммерческом транспорте встречаются 24V сети – для них нужны спецадаптеры с пометкой "12-24V".
| Тип авто | Рекомендуемый диаметр | Особенности |
| Европейские/Российские | 21 мм | Глубина 30-35 мм |
| Азиатские (Kia, Toyota) | 19 мм | Часто требуется удлинённый штекер |
| Американские (Ford, Chevrolet) | 23 мм | Усиленные пружинные контакты |
При частом использовании устанавливайте прямое подключение к АКБ через клеммы с предохранителем – это исключит перегрузку штатной проводки и обеспечит стабильное напряжение. Для ноутбуков мощностью свыше 90Вт такой метод предпочтителен.
Подключение внешнего монитора через адаптер
Для подключения внешнего монитора в автомобиле используйте видеовыход ноутбука (HDMI, DisplayPort, USB-C) через соответствующий переходник или док-станцию. Автомобильный адаптер обеспечивает стабильное питание ноутбука, но не влияет на передачу видеосигнала – для этого требуется отдельное соединение.
Убедитесь, что монитор поддерживает разрешение ноутбука и имеет совместимый порт. В случае использования USB-C или Thunderbolt адаптера проверьте поддержку режима DisplayPort Alt Mode, иначе потребуется активный конвертер.
Ключевые шаги и требования
- Подключите автомобильный адаптер в прикуриватель и соедините с ноутбуком для подачи питания
- Выберите подходящий видеоадаптер в зависимости от портов:
- HDMI → HDMI (прямое соединение)
- USB-C → HDMI/DisplayPort (активный переходник)
- Mini DisplayPort → VGA (с конвертацией сигнала)
- Соедините ноутбук с монитором через выбранный адаптер
- Настройте режим отображения в параметрах Windows/macOS:
- Дублирование экранов
- Расширение рабочего стола
- Только внешний монитор
Важные нюансы: USB-адаптеры без поддержки DisplayPort Alt Mode не передают видео. При разрешении выше 1080p проверьте пропускную способность кабеля. Для стабильной работы избегайте дешёвых безымянных переходников.
Влияние адаптера на ресурс аккумулятора авто
Использование автомобильного адаптера создает дополнительную нагрузку на аккумуляторную батарею, так как преобразователь потребляет энергию для питания ноутбука. Чем выше мощность адаптера и продолжительнее работа, тем интенсивнее расходуется заряд.
Особенно критично это при работе с выключенным двигателем: глубокий разряд (ниже 20% заряда) многократно сокращает срок службы свинцово-кислотных АКБ. Повторяющиеся циклы разрядки без полноценной подзарядки генератором ускоряют сульфатацию пластин.
Факторы воздействия
Ключевые параметры, определяющие степень влияния:
- Мощность ноутбука – модели с дискретными видеокартами потребляют до 150 Вт против 45-65 Вт у офисных
- Состояние АКБ – изношенные батареи (от 3 лет) критичнее реагируют на перегрузки
- Время работы – безопасный лимит при заглушенном моторе: 30-60 минут для АКБ 60 А·ч
| Тип адаптера | Среднее потребление (Вт) | Риск для АКБ* |
| Устройства до 65 Вт | 55-70 | Умеренный |
| Адаптеры 90-150 Вт | 85-160 | Высокий |
*При работе с заведенным двигателем риск минимален благодаря генератору
Меры для защиты АКБ:
- Заводить двигатель каждые 40 минут при длительной работе
- Контролировать напряжение бортовой сети (не ниже 12.4 В)
- Использовать адаптеры с защитой от глубокого разряда
Список источников
При подготовке материала использовались специализированные технические ресурсы и практические руководства по автомобильной электронике. Основное внимание уделялось аспектам преобразования напряжения и безопасности эксплуатации устройств в транспортных средствах.
Ключевые источники включают документацию производителей силового оборудования, отраслевые стандарты электропитания и экспертные обзоры совместимости адаптеров с различными моделями ноутбуков. Ниже представлен перечень использованных материалов.
- Технические спецификации автомобильных инверторов 12V/220V ведущих производителей
- Руководство по установке бортовых электросетей (ГОСТ Р 41.16-2005)
- Сравнительные тесты КПД импульсных преобразователей напряжения
- Анализ пиковых нагрузок ноутбуков разных поколений
- Рекомендации по защите от перегрузок (стандарт IEC 62133)
- Обзоры систем охлаждения автомобильных адаптеров
- Методики расчета необходимой мощности инвертора
- Исследования помехоустойчивости автомобильных DC/AC-конвертеров
- Инструкции по подключению к OBD-II и прикуривателю
- Отчеты о тестировании форм-факторов адаптеров для различных марок авто
