Адаптивные фары - свет, подстраивающийся под дорогу
Статья обновлена: 18.08.2025
Современные автомобили оснащаются интеллектуальными системами освещения, радикально улучшающими видимость ночью. Одной из ключевых инноваций стала адаптивная фара – технология, динамически подстраивающая световой поток под дорожную обстановку.
Главная задача таких фар – повышение безопасности. Они предотвращают ослепление встречных водителей, одновременно максимально освещая повороты и обочину, что критично на извилистых трассах или в плохую погоду.
Работа системы основана на автоматической корректировке направления и интенсивности света. Датчики руля, скорости и камеры анализируют траекторию движения, угол поворота колёс и наличие других транспортных средств, мгновенно адаптируя пучок света.
Принцип динамического изменения светового пучка
Динамическое изменение светового пучка достигается за счёт электронных систем, непрерывно корректирующих форму, направление и интенсивность светового потока фар в реальном времени. Это осуществляется через управление отдельными сегментами светодиодной матрицы или поворотом оптических модулей с помощью шаговых электродвигателей.
Электронный блок управления анализирует данные от датчиков автомобиля, включая скорость, угол поворота руля, информацию с камер и GPS-навигации. На основе этих параметров система прогнозирует траекторию движения и дорожную ситуацию, мгновенно адаптируя освещение под конкретные условия.
Ключевые аспекты работы
Основные функции включают:
- Маскирование участков светового пучка для исключения ослепления встречного транспорта
- Поворот модулей фар в направлении поворота руля на угол до 15°

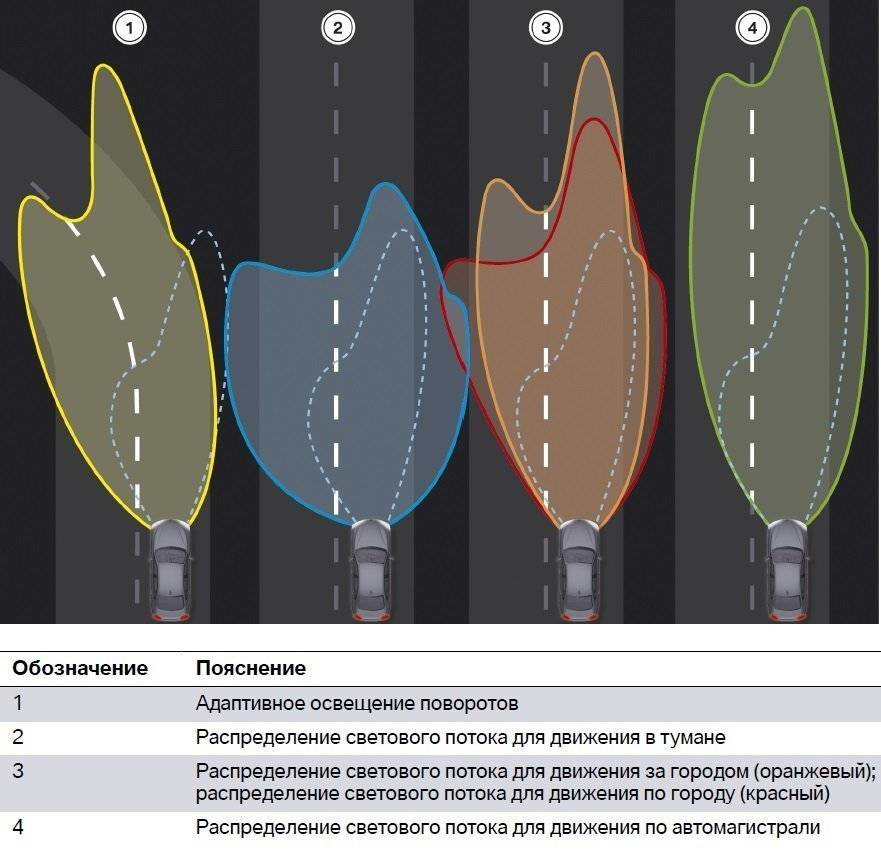

- Автоматическое переключение между городским, загородным и скоростным режимами освещения
- Коррекция высоты светового потока при изменении нагрузки на подвеску
Технологические компоненты системы:
| Компонент | Функция |
| Матричные LED-модули | Формирование зон освещения/затемнения |
| Актуаторы поворота | Изменение вектора освещения в горизонтальной плоскости |
| Датчики уровня кузова | Контроль наклона автомобиля |
| Мультифункциональная камера | Распознавание объектов на дороге |
Эффективность системы проявляется при прохождении серпантинов, когда луч "срезает" поворот, освещая обочину. В городском режиме автоматически расширяется боковая зона освещения для пешеходов, а на трассе формируется удлинённый асимметричный пучок без слепящих зон.

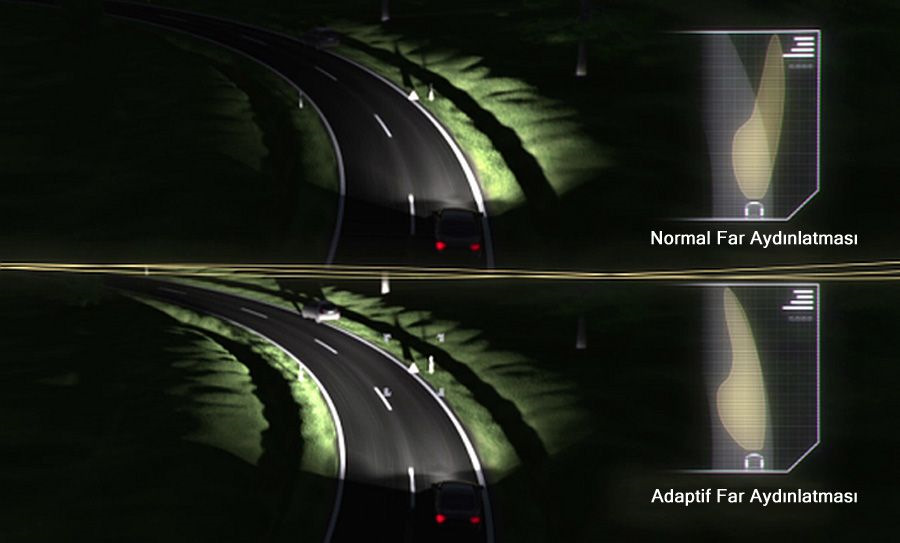

Различия между адаптивными и обычными фарами
Обычные фары обеспечивают статичное освещение с фиксированным углом и интенсивностью луча, независимо от дорожных условий, скорости или маневров автомобиля. Их световой пучок имеет строго заданную форму (ближний/дальний свет), которая не адаптируется к изменяющейся обстановке.
Адаптивные фары автоматически изменяют направление, форму и яркость светового потока в реальном времени, используя данные от датчиков рулевого управления, скорости, камер и гироскопов. Это обеспечивает точное освещение конкретных участков дороги без ослепления других водителей.
| Критерий | Обычные фары | Адаптивные фары |
|---|---|---|
| Управление светом | Фиксированный пучок | Динамическая коррекция |
| Реакция на повороты | Освещение прямолинейно | Луч поворачивает вслед за рулём |
| Встречный транспорт | Требует ручного переключения | Автоматическое затемнение секторов |
| Технологическая основа | Механические выключатели | Электронные блоки управления + сенсоры |
Основные функциональные отличия:
- Адаптивные системы формируют несколько световых зон, тогда как обычные фары создают единый световой конус
- При скорости свыше 110 км/ч адаптивные фары автоматически увеличивают дальность луча, чего не делают классические системы
- В плохих погодных условиях (дождь, туман) специальные режимы снижают блики от капель
Ключевые компоненты системы: управляющий блок
Управляющий блок (ЭБУ) является "мозгом" адаптивной системы освещения. Этот высокопроизводительный микрокомпьютер непрерывно обрабатывает данные от многочисленных датчиков автомобиля, включая скорость движения, угол поворота руля, крен кузова и параметры дорожного покрытия.
На основе комплексного анализа поступающей информации блок вычисляет оптимальные параметры работы фар: интенсивность светового потока, вертикальный угол наклона и горизонтальное направление пучка. Алгоритмы учитывают сотни переменных в реальном времени для адаптации к изменяющимся дорожным условиям без задержек.
Функциональные возможности ЭБУ
- Динамическое переключение режимов: автоматический выбор между городским, загородным, магистральным и плохим погодным освещением
- Точное позиционирование: управление шаговыми двигателями фар с точностью до 0.1° по вертикали/горизонтали
- Безопасное затемнение: создание теневых зон при обнаружении встречных/попутных транспортных средств
| Источник данных | Обрабатываемые параметры | Влияние на освещение |
|---|---|---|
| Датчик рулевого колеса | Угол и скорость поворота | Корректировка горизонтальной оси фар |
| Акселерометры | Крен, тангаж, ускорение | Стабилизация светового пучка |
| Камеры/радары | Дистанция до объектов, тип транспорта | Локальное затемнение секторов |
Система дублирует критичные вычисления через независимые процессорные ядра, обеспечивая отказоустойчивость. При обнаружении неисправности ЭБУ автоматически переключается на базовый режим ближнего света, сохраняя безопасность движения.
Роль поворотных электромоторов в корпусе фары
Эти компактные электромоторы интегрированы непосредственно в корпус фары и выполняют физическое изменение направления светового пучка. Они получают сигналы от электронного блока управления (ЭБУ) транспортного средства, который анализирует данные рулевого колеса, скорость автомобиля и угол поворота.
Точность позиционирования обеспечивается датчиками обратной связи, мгновенно корректирующими положение отражателя или линзы. Это позволяет синхронизировать направление света с траекторией движения колес даже при сложных маневрах на высокой скорости.
Ключевые функции и преимущества
Электромоторы реализуют два основных сценария работы:
- Статическое адаптивное освещение: Плавный поворот пучка при входе в поворот до 15° для подсветки апекса
- Динамическое управление: Непрерывная коррекция направления при смене полосы или движении по серпантину
Основные технологические преимущества:
| Энергоэффективность | Потребление менее 10 Вт против 20-40 Вт у гидравлических систем |
| Безотказность | Отсутствие жидкости и уплотнений повышает ресурс до 15 000 часов |
| Точность | Погрешность позиционирования ≤ 0.3° благодаря шаговым двигателям |
Современные моторы оснащаются фрикционными муфтами, мгновенно отключающими привод при столкновении для предотвращения повреждений. Дублирование сенсоров гарантирует работоспособность при выходе из строя одного из датчиков угла поворота.
Значение датчика рулевого колеса для коррекции света
Датчик рулевого колеса непрерывно отслеживает угол его поворота и скорость изменения положения. Эта информация передается в блок управления адаптивными фарами в режиме реального времени, позволяя системе прогнозировать траекторию движения автомобиля.
На основе полученных данных блок управления мгновенно корректирует направление светового пучка фар, поворачивая их в сторону предполагаемого поворота. Это обеспечивает освещение участка дороги по ходу движения, а не прямо перед автомобилем, значительно улучшая видимость в темное время суток.
Принцип работы системы
Ключевые этапы взаимодействия компонентов:
- Фиксация маневра: Датчик определяет начальный поворот руля при входе в поворот.
- Расчет угла отклонения: Контроллер вычисляет требуемый угол поворота фар с учетом:
- Скорости вращения рулевого колеса
- Текущей скорости автомобиля
- Радиуса кривизны траектории
- Синхронизация с фарами: Электромоторы поворачивают фары на рассчитанный угол (до 15° в зависимости от модели).
- Динамическая коррекция: При изменении радиуса поворота датчик передает новые данные для мгновенной адаптации света.
| Параметр датчика | Влияние на коррекцию |
|---|---|
| Точность измерения угла | Определяет плавность переключения света |
| Скорость реакции | Влияет на отсутствие задержки освещения |
| Калибровка | Обеспечивает синхронность работы фар |
Без корректных показаний датчика система адаптивного освещения теряет основную функцию – способность заблаговременно освещать повороты. Это критично на горных серпантинах или извилистых дорогах, где ошибка в освещении траектории увеличивает риск ДТП.
Интеграция с другими датчиками (скорости, курсовой устойчивости) позволяет компенсировать боковой крен кузова и исключает "ослепляющий" эффект при парковочных маневрах с вывернутыми колесами.
Использование данных датчика скорости движения
Датчик скорости непрерывно передаёт текущую скорость автомобиля в систему управления адаптивными фарами. Эти данные служат ключевым параметром для динамической регулировки светового пучка.
На основе скорости система определяет оптимальную дистанцию освещения и угол наклона фар. При низкой скорости в городских условиях луч расширяется для улучшения обзора обочин и перекрёстков, тогда как на трассе фокус смещается на дальнее освещение без ослепления встречных машин.
Алгоритмы управления светом
Принципы работы системы в зависимости от скорости:
- 0-50 км/ч: Максимальное расширение луча с укороченной дистанцией для парковок и узких улиц
- 50-100 км/ч: Постепенное удлинение светового потока с фокусировкой на центральную зону
- Свыше 100 км/ч: Активация удлинённого асимметричного луча с приоритетом правой обочины
| Скорость (км/ч) | Дальность луча (м) | Угол рассеивания (°) |
|---|---|---|
| 30 | 40 | 120 |
| 70 | 70 | 90 |
| 120 | 120+ | 60 |
При резком торможении система автоматически опускает луч для предотвращения ослепления впереди идущего транспорта. Одновременно датчики руля и ускорения корректируют освещение при поворотах и разгонах, синхронизируя световую зону с траекторией движения.
Работа датчиков угла крена кузова
Датчики угла крена кузова непрерывно отслеживают положение автомобиля относительно дорожного полотна при поворотах, разгонах или торможении. Эти сенсоры, обычно основанные на микромеханических гироскопах или акселерометрах, фиксируют даже незначительные отклонения по осям крена (roll) и тангажа (pitch), передавая данные в электронный блок управления фарами.
При обнаружении крена кузова (например, в крутом вираже или при загрузке багажника) система мгновенно вычисляет требуемую коррекцию светового пучка. Алгоритмы учитывают скорость автомобиля, угол поворота руля и профиль дороги, предотвращая ослепление встречных водителей и сохраняя оптимальную видимость.
Принципы взаимодействия с адаптивными фарами
На основе сигналов датчиков блок управления корректирует:
- Вертикальный угол фар для компенсации "задирания" света при подъёме или "проседания" при торможении
- Горизонтальную асимметрию светового потока при боковом крене в повороте
| Ситуация | Действие системы |
|---|---|
| Поворот с креном | Смещение светового пучка в сторону центра поворота |
| Резкое торможение | Коррекция угла наклона вниз для предотвращения ослепления |
| Загрузка багажника | Автоматическое опускание светового потока |
Точность измерений обеспечивается частотой опроса датчиков (до 100 раз в секунду) и резервированием сенсоров. Современные системы используют поперечные и продольные акселерометры совместно с датчиками уровня подвески для верификации данных.
Поворотные фары
Поворотные фары – это динамическая система адаптивного освещения, которая физически изменяет направление светового пучка в соответствии с траекторией движения автомобиля. Основной принцип заключается в автоматическом повороте оптических элементов (рефлекторов или линз) синхронно с углом поворота рулевого колеса. Это обеспечивает подсветку участка дороги именно туда, куда направлены колеса, а не только прямо по курсу.
Технология активируется при скоростях от 5-15 км/ч и работает до 70-90 км/ч, что покрывает большинство поворотов в городских условиях и на извилистых дорогах. Датчики угла поворота руля и скорости передают данные в блок управления, который через электромоторы корректирует положение фар. В некоторых системах дополнительно учитываются данные GPS и картографическая информация для предварительной настройки освещения перед крутыми виражами.
Классификация систем
По типу реализации механизма поворота выделяют две категории:
- Поворот корпуса фары – электропривод вращает весь световой модуль на шарнирном креплении. Обеспечивает широкий угол охвата (до 15° в каждую сторону), но требует значительного пространства в подкапотном пространстве.
- Поворот внутреннего рефлектора – подвижным остается только отражатель внутри статичного корпуса. Более компактное решение с ограниченным углом поворота (обычно до 8-10°), распространенное в современных моделях.
| Параметр | Статический режим | Динамический режим |
|---|---|---|
| Активация | При повороте руля на угол >30° | При любом изменении траектории |
| Скорость реакции | Задержка 0.3-0.5 сек | Мгновенная коррекция |
| Работа с АСС | Автономно | Интегрирована в систему помощи в поворотах |
Дополнительно системы разделяют по алгоритмам работы: статические включают боковую подсветку только при значительном повороте руля и низкой скорости, тогда как динамические плавно адаптируются к малейшим изменениям траектории. В премиальных автомобилях применяют комбинированные решения с поворотом фар и активацией статичных угловых светодиодов.
Статическое боковое освещение при медленных поворотах
Функция активирует дополнительные боковые светодиоды или поворачивает оптический модуль на небольшой угол при вращении руля на низких скоростях (обычно до 40 км/ч). Это обеспечивает подсветку пешеходных зон, велосипедных дорожек и придорожных объектов в начале манёвра, когда основные пучки света ещё направлены прямо.
Система использует данные датчиков рулевого угла и скорости: при фиксированном отклонении руля более 20-90° (зависит от производителя) и пороговой скорости включается статический сектор освещения шириной до 60°. Световой поток поддерживается постоянно, пока сохраняются условия активации, в отличие от динамических фар, отслеживающих траекторию в реальном времени.
Ключевые особенности работы
- Активация только на низких скоростях: Работает при парковке, разворотах, крутых съездах.
- Фиксированный угол освещения: Не адаптируется под изменение радиуса поворота после включения.
- Дополнение к ближнему свету: Расширяет зону видимости без ослепления встречных водителей.
| Тип поворота | Примеры сценариев |
| Парковка | Подсветка бордюров, столбов при заезде в карман |
| Круговые развязки | Освещение полосы при въезде/съезде с кольца |
| Т-образные перекрёстки | Выявление пешеходов на обочине при повороте |
Важно: При превышении скоростного порога или выравнивании руля система автоматически отключает боковую подсветку, возвращаясь к стандартному режиму ближнего света.
Технология динамического поворотного света
Динамический поворотный свет – ключевой компонент адаптивных фар, обеспечивающий автоматическое изменение направления светового пучка в соответствии с поворотом руля и траекторией движения. Механизм интегрирует электромоторы или шаговые двигатели, физически поворачивающие блоки линз или отражателей внутри фары. Это позволяет освещать именно тот сектор дороги, куда направляются колеса, а не только зону прямо перед автомобилем.
Система получает данные в реальном времени от датчиков рулевого угла, скорости автомобиля и системы навигации (если подключена). При повороте руля даже на малый угол блоки фар мгновенно поворачиваются на расчетную величину (обычно до 15° в каждую сторону), освещая апекс поворота. При возврате руля в нейтральное положение фары плавно возвращаются в исходную позицию.
Принципы работы и ключевые особенности
Основные характеристики динамического поворотного света:
- Синхронизация с рулением: Угол поворота фар пропорционален углу поворота руля и скорости автомобиля – на низкой скорости угол больше.
- Предварительная подсветка поворотов: При использовании навигации фары начинают поворачиваться до вхождения в поворот, анализируя данные о кривизне дороги.
- Адаптация к скорости: На трассе луч уже и дальше, в городе – шире для лучшего освещения обочин.
Технология дополняется другими функциями адаптивного освещения:
| Функция | Взаимодействие с поворотным светом |
| Автоматическое переключение ближний/дальний свет | Поворотный модуль работает в обоих режимах, сохраняя функциональность |
| Статическое угловое освещение | Включает боковые светодиоды при повороте на малой скорости, когда поворот фар недостаточен |
Преимущества технологии наиболее ощутимы в сложных условиях:
- Освещение крутых горных серпантинов и "слепых" поворотов
- Подсветка перекрестков при маневрировании в городе
- Улучшение видимости пешеходов и препятствий на извилистых дорогах
Важно отметить: система деактивируется при движении задним ходом или активации аварийной сигнализации. Современные реализации используют исключительно светодиодные или матричные модули из-за их компактности и быстрого отклика.
Адаптация головного света под скоростной режим
При увеличении скорости автомобиля адаптивные фары автоматически изменяют угол наклона и форму светового пучка. На низких скоростях (например, в городе) свет распределяется широко и коротко, обеспечивая детальную подсветку обочин и пешеходных зон без ослепления других участников движения.
На трассе при достижении высоких скоростей система мгновенно корректирует освещение: увеличивает дальность луча и смещает его фокус вперед. Это позволяет водителю своевременно идентифицировать препятствия на большем расстоянии, компенсируя сокращение времени реакции. Одновременно предотвращается поднятие пучка выше допустимого уровня.
Принципы работы адаптации к скорости
Динамическое управление светом реализуется через:
- Электромеханические приводы, регулирующие вертикальный угол фар
- Матричные или биксеноновые модули с зонированием светотеневой границы
- Обработку данных в реальном времени от датчиков:
- Скорости колес
- Положения руля
- Ускорения (акселерометр)
Ключевые преимущества:
- Дальность света на шоссе увеличивается до 300 метров против стандартных 150-170м
- Снижение утомляемости водителя за счет стабилизации светового "коридора"
- Автоматическая подстройка при резком разгоне/торможении
| Скоростной режим | Тип светораспределения | Особенности |
|---|---|---|
| 0-50 км/ч | Широкий асимметричный луч | Акцент на боковую видимость |
| 50-100 км/ч | Постепенное удлинение пучка | Баланс дальности/широты |
| Свыше 100 км/ч | Узкий сфокусированный луч | Максимальная дальность освещения |
Автоматическое переключение ближнего/дальнего света
Данная функция использует фронтальную камеру или инфракрасный датчик для непрерывного мониторинга дорожной обстановки. Система анализирует свет встречных и попутных транспортных средств, дорожные знаки и уровень городской засветки.
При обнаружении источников света алгоритм мгновенно переключает фары с дальнего на ближний режим, исключая ослепление других участников движения. После устранения светового фактора (например, завершения обгона) освещение автоматически возвращается на дальний свет для оптимальной видимости.
Ключевые характеристики работы системы
- Реакция на объекты: Распознает фары автомобилей, габариты грузовиков, мотоциклы и велосипедистов
- Адаптация к скорости: Увеличивает зону сканирования на трассах, сужает в городском потоке
- Фильтрация помех: Игнорирует отражения от дорожных знаков, светофоров и придорожных объектов
Современные системы способны сегментировать световой пучок, выборочно затемняя только сектора, попадающие на другие транспортные средства, при этом сохраняя дальнее освещение остальной части дороги. Технология интегрируется с навигационными картами, предварительно регулируя свет перед въездом в тоннели или на сложные развязки.
Система управления светом при въездах на крутые склоны
При подъёме на крутой холм или спуске с него стандартные фары направляют световой пучок в землю или в небо, резко сокращая видимость. Это происходит из-за изменения угла наклона кузова автомобиля относительно дорожного полотна. Некорректное освещение создаёт слепящий эффект для встречных водителей и повышает риск аварии из-за недостаточной видимости препятствий.
Адаптивная система автоматически компенсирует изменение положения кузова, мгновенно регулируя вертикальный угол наклона фар. Для этого используются данные с датчиков продольного уклона (гироскопов, акселерометров) и информации о скорости движения. Электронный блок управления (ЭБУ) рассчитывает необходимую коррекцию, отправляя сигналы шаговым электромоторам в фарах.
Ключевые особенности работы
- Динамическая регулировка: Угол наклона изменяется непрерывно при движении по пересечённой местности.
- Скоростная адаптация: Интенсивность коррекции зависит от скорости (на малых скоростях угол меняется активнее).
- Синхронизация с другими системами: Интеграция с ESP, датчиками дорожного просвета и навигацией для прогнозирования рельефа.
| Режим движения | Действие системы |
|---|---|
| Подъём в гору | Фары приподнимаются, предотвращая "утыкание" луча в асфальт |
| Спуск с уклона | Луч опускается, исключая ослепление встречного потока |
Важно: Система активна при включённом ближнем или дальнем свете, но не работает с противотуманными фарами. Точность регулировки обеспечивается частотой опроса датчиков – до 100 раз в секунду. Это исключает "дёргание" светового пучка и поддерживает стабильную освещённость дороги независимо от профиля трассы.
Коррекция освещения во время спуска с горы
При спуске с крутого склона обычные фары направляют световой пучок вверх, что приводит к двум критическим проблемам: ослеплению встречных водителей из-за поднятия луча и образованию "слепой зоны" непосредственно перед автомобилем. Это происходит из-за изменения угла наклона кузова относительно дорожного полотна, когда транспортное средство "клюет" носом вниз.
Адаптивные фары решают данную проблему через систему автоматической коррекции угла наклона в реальном времени. Специальные датчики (акселерометр, датчик положения педали тормоза, датчик продольного ускорения) фиксируют изменение угла продольного наклона автомобиля. Блок управления мгновенно рассчитывает необходимую поправку и подает команду сервоприводам фар.
Принцип работы при спуске
- Электромоторы поворачивают отражатели фар вниз на 1-3° (значение зависит от крутизны склона)
- Световой пучок сохраняет оптимальное покрытие дороги без ослепляющего эффекта
- Коррекция происходит плавно с частотой до 100 раз в секунду
Ключевые преимущества системы:
- Устранение ослепления встречного транспорта
- Поддержание освещения критической зоны в 10-15 метров перед автомобилем
- Синхронизация с работой системы стабилизации (ESP)
| Параметр | Обычные фары | Адаптивные фары |
| Угол луча при спуске | Фиксированный вверх | Динамически опускается |
| Ослепление встречных | Высокий риск | Исключено |
| Видимость перед авто | Недостаточная | Оптимальная |
При торможении система усиливает коррекцию, дополнительно опуская луч для компенсации "клевка". После выравнивания траектории фары автоматически возвращаются в стандартное положение без вмешательства водителя.
Защита от ослепления водителей встречного транспорта
Адаптивные фары предотвращают ослепление встречных водителей за счет динамического управления световым пучком. Вместо переключения между ближним и дальним светом, система автоматически формирует "темные зоны" вокруг объектов, обнаруженных камерами и датчиками.
Электронный блок управления анализирует скорость автомобиля, угол поворота руля, дорожную разметку и положение встречных транспортных средств. На основе этих данных матричные LED-модули или поворотные отражатели мгновенно корректируют распределение света, сохраняя максимальную видимость для водителя без воздействия на других участников движения.
Принципы работы защиты
- Сегментация светового потока: Фары разделены на десятки независимых секций, которые точечно отключаются при обнаружении объектов
- Прогнозирование траектории: Алгоритмы вычисляют зоны риска ослепления на 200-500 метров вперед с учетом кривизны дороги
- Адаптивное затемнение: Создание подвижных теневых коридоров вокруг встречных и попутных автомобилей
| Технология | Механизм защиты | Дистанция реакции |
| Матричные LED | Отключение отдельных светодиодных кластеров | До 400 метров |
| Поворотные модули | Смещение светового пятна в сторону от цели | До 300 метров |
| Цифровые проекторы | Проекция точных теневых масок | До 500 метров |
Система функционирует на скоростях свыше 30 км/ч и автоматически восстанавливает полный световой поток после завершения маневра или удаления встречного автомобиля. Инфракрасные датчики дополнительно контролируют погодные условия, предотвращая ложные срабатывания в туман или дождь.
Адаптация под погодные условия: дождь и туман
В дождливую или туманную погоду обычный свет фар создаёт опасный эффект световой стены: лучи отражаются от капель воды или частиц тумана, ослепляя водителя и резко снижая видимость. Это увеличивает риск аварий из-за невозможности разглядеть дорожную разметку, препятствия или других участников движения.
Адаптивные фары автоматически активируют специальный режим при обнаружении дождя или тумана через датчики дождя, камеры или данные бортовых систем. Световой пучок мгновенно трансформируется: становится короче по вертикали и шире по горизонтали, смещая фокус на ближнюю зону перед автомобилем и обочину. Одновременно снижается интенсивность верхней части луча для минимизации отражений.
Ключевые изменения в работе фар
- Короткий широкий луч: Увеличенное боковое освещение выделяет края дороги и разметку, не создавая бликов от капель.
- Сниженная яркость: Предотвращает ослепление водителя отражённым светом без потери чёткости ближней зоны.
- Динамическая фокусировка: Луч "прижимается" к дорожному полотну, избегая подсветки водяной взвеси в воздухе.
| Параметр | Обычный режим | Режим дождя/тумана |
| Форма луча | Асимметричная, удлинённая | Равномерная, приземистая |
| Дальность освещения | До 70 метров | До 40 метров |
| Боковой охват | Стандартный | Увеличен на 20-30% |
Такая адаптация достигается за счёт физического смещения шторок в проекторе фары или изменения конфигурации светодиодных матриц. Система работает непрерывно, возвращаясь к стандартному освещению сразу после улучшения погодных условий.
Интеграция с навигационной системой автомобиля
:no_upscale()/service-imgs/51/4b/24/45/514b24451deee.jpg)
Интеграция адаптивных фар с навигационной системой автомобиля представляет собой следующий эволюционный шаг в технологии освещения. Эта связь позволяет фарам получать данные о предстоящем маршруте непосредственно из системы GPS и картографической информации, заложенной в бортовом компьютере.
Получая данные о геометрии дороги заранее (например, радиус предстоящего поворота, наличие перекрестка, съезда или кругового движения), блок управления фарами может начать корректировку светового пучка еще до того, как водитель физически начнет поворачивать руль. Система анализирует не только форму дороги, но и ее тип (шоссе, проселочная дорога, городская улица) и особенности (развязки, эстакады).
Преимущества и функциональность
Ключевым преимуществом такой интеграции является проактивная адаптация освещения. Фары начинают "заглядывать" в поворот или подсвечивать нужную полосу движения на развязке еще до начала маневра, существенно увеличивая зону видимости в критически важный момент. Это особенно полезно на незнакомых дорогах или в условиях плохой видимости.
Система использует различные данные от навигации:
- Траектория движения: Точные данные о форме и радиусе предстоящих поворотов.
- Тип дороги и перекрестки: Информация о том, является ли дорога автомагистралью, городской улицей, съездом или круговым перекрестком.
- Высота над уровнем моря: Данные для точного позиционирования на сложном рельефе (эстакады, мосты, горные серпантины).
Это позволяет реализовать функции, недоступные при использовании только данных рулевого угла и скорости:
- Заблаговременный поворот луча: Начало поворота светового пучка до вхождения в вираж.
- Оптимальное освещение развилок и съездов: Точечное выделение нужной полосы или направления на сложных развязках.
- Адаптация к типу дороги: Автоматическая смена режимов (например, город/трасса) на основе картографических данных.
Важно отметить, что точность работы системы напрямую зависит от точности и актуальности картографических данных в навигационной системе автомобиля.
Результатом интеграции является не просто реактивное, а опережающее освещение, которое максимально эффективно готовит дорожную ситуацию к восприятию водителем, повышая безопасность и комфорт вождения в темное время суток и в сложных условиях.
| Аспект | Адаптивные фары без навигации | Адаптивные фары с навигацией |
|---|---|---|
| Реакция на поворот | Начинают поворачивать после начала вращения руля | Начинают поворачивать заранее, до входа в поворот |
| Освещение сложных участков | Реагируют на текущий угол руля и скорость | Знают о развилках/съездах заранее, подсвечивают нужное направление |
| Зависимость от действий водителя | Высокая | Низкая (работает на основе данных маршрута) |
| Примеры систем | Базовые AFLS, AFS (только по датчикам) | BMW Adaptive Headlights (с Navigation), Mercedes-Benz MULTIBEAM LED (с Navigation), аналоги у других премиум-брендов |
Распознавание дорожных знаков для коррекции света
Интеллектуальные системы адаптивного освещения интегрируются с камерами и датчиками, сканирующими дорожные знаки в режиме реального времени. При обнаружении знаков ограничения скорости, населённых пунктов или предупреждений о поворотах фары автоматически корректируют световой пучок, предотвращая ослепление других участников движения и улучшая видимость водителя.
Алгоритмы компьютерного зрения анализируют форму, цвет и символы на знаках, передавая данные в блок управления фарами. Например, при фиксации знака "Начало населённого пункта" система сужает луч света и снижает его интенсивность, а распознавание знака "Крутой поворот" активирует поворотные модули для подсветки траектории движения.
Ключевые функции технологии
- Автоматическое переключение ближний/дальний свет при обнаружении знаков запрета дальнего света
- Адаптация угла освещения в соответствии с дорожной разметкой и знаками поворотов
- Коррекция яркости при въезде в зоны с ограничениями (жилые массивы, тоннели)
| Тип знака | Реакция адаптивных фар |
|---|---|
| «Населённый пункт» | Снижение яркости + смещение пучка вниз |
| «Круговое движение» | Активация поворотного модуля + расширение луча |
| «Опасный поворот» | Смещение светового потока по траектории |
Современные системы обучаются распознавать знаки даже в сложных условиях: при тумане, дожде или частичном загрязнении. Для повышения точности данные с камер дополняются картографической информацией и сигналами навигации.
Реакция на городской режим движения
В городских условиях адаптивные фары мгновенно реагируют на интенсивный трафик, короткие дистанции между автомобилями и частые перестроения. Система анализирует данные от камер и датчиков, определяя плотность транспортного потока и динамику движения соседних объектов.
Фары автоматически снижают интенсивность ближнего света, чтобы не ослеплять водителей впереди идущих машин при движении в "пробке". Одновременно расширяется боковая подсветка, улучшая видимость пешеходов, велосипедистов и припаркованных автомобилей при движении по узким улицам.
Ключевые особенности работы в городе
Адаптивная оптика в городском цикле активирует три основных режима:
- Симметричное широкое освещение – для лучшего обзора перекрестков и тротуаров
- Динамическое затемнение секторов – маскирует встречные и попутные автомобили в потоке
- Короткий фокус пучка – предотвращает отражение света от дорожных знаков и светофоров
При распознавании знаков "Жилая зона" или "Пешеходный переход" система дополнительно:
- Снижает высоту светового пучка на 40-50%
- Активирует периметральную подсветку на скорости до 15 км/ч
- Увеличивает яркость поворотников при перестроениях
| Параметр | Шоссе | Город |
|---|---|---|
| Дальность луча | 120+ метров | 40-60 метров |
| Угол освещения | 20° | 45°+ |
| Реакция на объекты | 0.8 сек | 0.3 сек |
При остановке на светофоре фары автоматически переходят в "энергосберегающий режим", снижая нагрузку на генератор. Как только водитель отпускает тормоз, восстанавливается полная световая картина с учетом окружающих объектов.
Оптимизация света при движении по автомагистрали
Адаптивные фары автоматически переключают дальний свет на асимметричный ближний при обнаружении встречных или попутных транспортных средств. Это обеспечивает максимальную видимость без ослепления других водителей.
На высоких скоростях система расширяет световой пучок в горизонтальной плоскости, улучшая освещение обочин и увеличивая зону обнаружения препятствий. Одновременно повышается интенсивность света в центральной зоне для оценки удаленных объектов.
Принципы работы на скоростных трассах
Алгоритмы оптимизации учитывают:
- Динамику движения: угол наклона пучка корректируется при разгоне/торможении
- Геометрию дороги: повороты подсвечиваются за счет поворота секций фар
- Погодные условия: снижение интенсивности при тумане для минимизации бликов
Сенсорная система анализирует 3 ключевых параметра каждые 10 мс:
| Скорость автомобиля | >80 км/ч | Активация магистрального режима |
| Дистанция до объектов | 50-400 м | Зональное затемнение |
| Угол поворота руля | >15° | Синхронный разворот модулей |
Энергоэффективность достигается за счет селективного отключения светодиодных сегментов в неактивных зонах. При этом сохраняется 100% освещенность критических участков: полосы движения, дорожных знаков, разметки.
Особенности работы адаптивных LED-фар
Адаптивные LED-фары динамически изменяют световой пучок в зависимости от дорожной ситуации, скорости движения и окружающих условий. Это достигается через разделение светодиодных элементов на десятки независимых сегментов, управляемых бортовым компьютером в реальном времени. Датчики (камеры, радары, навигация) непрерывно анализируют траекторию поворота, наличие встречных машин, дорожные знаки и погоду, передавая данные системе освещения.
Ключевой принцип – локальное затемнение: отдельные секции фар автоматически отключаются или снижают яркость, чтобы не ослеплять других участников движения, сохраняя максимальную видимость незатенённых зон. Например, при обнаружении встречного автомобиля создаётся "коридор" из света, огибающий его контур, а в поворотах пучок смещается по вектору рулевого управления, подсвечивая апекс.
Технические компоненты системы
- Матричные или пиксельные LED-модули – от 20 до 100+ управляемых световых элементов на фару
- Электронный блок управления (ЭБУ) – обрабатывает данные с датчиков и регулирует сегменты
- Мониторинговые системы – фронтальная камера, датчики поворота руля, GPS-навигация
- Актуаторы – электромеханические приводы для коррекции угла наклона фар
| Режим работы | Функция | Принцип активации |
|---|---|---|
| Городской свет | Широкий пучок с укороченной дистанцией | Скорость до 50 км/ч, распознавание фонарей |
| Автострада | Усиление дальности + боковая подсветка | Скорость свыше 90 км/ч, GPS-данные |
| Адаптивный дальний | Беспрерывное освещение без ослепления | Камера фиксирует фары/габариты встречных ТС |
| Динамическое ведение | Смещение луча в поворотах до 15° | Угол поворота руля + скорость |
Современные системы, такие как Audi Matrix LED или BMW Adaptive LED, интегрируются с навигацией: фары заранее подсвечивают перекрёстки или знаки, используя картографические данные. Важное отличие от биксенона – мгновенное переключение сегментов (менее 1 мс) и отсутствие подвижных шторок. Энергоэффективность LED позволяет реализовать сложные алгоритмы без перегрузки электросети.
Технология матричных фар на базе светодиодов
Матричные фары используют массивы отдельных светодиодных сегментов, управляемых электроникой. Каждый сегмент активируется независимо через микроконтроллер, анализирующий данные с камер и датчиков. Это позволяет динамически формировать световой пучок, не ослепляя других участников движения.
Технология исключает традиционные поворотные механизмы – адаптация луча происходит за счет отключения/ослабления конкретных светодиодов. Система мгновенно реагирует на дорожную обстановку: при обнаружении автомобиля противоположные сегменты затемняются, сохраняя максимальное освещение остальных зон.
Ключевые компоненты системы
- Светодиодные кластеры – 30-100 сегментов на фару с индивидуальным управлением
- Мультиспектральные камеры – распознают объекты на расстоянии до 400 м
- Электронный блок управления – обрабатывает данные со скоростью 100 кадров/с
Режимы работы матричных фар
| Городской | Широкий луч с укороченной дальностью |
| Трасса | Усиленное освещение центральной зоны |
| Адаптивный дальний | Автоматическое затемнение встречных объектов |
| Повороты | Подсветка направления рулевого колеса |
Эффективность подтверждается тестами: время реакции системы составляет 1-5 мс, что в 100 раз быстрее механических аналогов. Энергопотребление снижено на 15% благодаря точному зональному контролю.
Преимущества лазерных адаптивных фар
Лазерные адаптивные фары обеспечивают беспрецедентную дальность освещения дороги – до 600 метров и более. Это в 2-3 раза превышает возможности лучших светодиодных аналогов, позволяя заблаговременно идентифицировать препятствия на высокой скорости.
Точечная точность лазерного луча минимизирует ослепление встречных водителей. Система динамически формирует световые пучки, создавая "темные туннели" вокруг других транспортных средств и пешеходов при сохранении максимальной видимости остального пространства.
Ключевые технологические преимущества
- Энергоэффективность: потребляют на 30% меньше энергии по сравнению с LED-аналогами аналогичной яркости
- Компактность: размер излучателя в 100 раз меньше светодиодного при равной световой мощности
- Адаптивность: интеллектуальное изменение формы луча в зависимости от:
- Скорости автомобиля
- Дорожного профиля (повороты, подъемы)
- Погодных условий
- Наличия других участников движения
| Параметр | Лазерные фары | Светодиодные фары |
| Дальность луча | до 600 м | до 300 м |
| Время реакции | менее 1 мс | 5-10 мс |
| Рабочая температура | -40°C до +85°C | -20°C до +60°C |
Скорость реакции системы достигает микросекундного диапазона – луч мгновенно адаптируется к изменяющимся условиям. Это критически важно при движении по горным серпантинам или на скоростных автомагистралях в темное время суток.
Интеграция с системами ночного видения и картографированием позволяет проецировать на дорогу информационные метки (например, подсветку разметки при тумане) или предупреждающие символы, что недоступно традиционным источникам света.
Адаптивные противотуманные фары
Адаптивные противотуманные фары – это усовершенствованные системы освещения, автоматически регулирующие световой пучок в условиях тумана, дождя или снега. В отличие от статичных аналогов, они динамически меняют форму и интенсивность луча, минимизируя блики от капель воды или снежинок и улучшая видимость непосредственно перед автомобилем без ослепления встречного транспорта.
Работа таких фар основана на данных датчиков (погоды, освещенности, скорости) и камер, анализирующих дорожную обстановку. Система активируется при снижении видимости ниже порогового значения, после чего интеллектуально ограничивает верхнюю границу света и формирует широкий, плоский луч, "подсвечивающий" разметку и обочину без рассеивания в вертикальной плоскости.
Ключевые особенности и преимущества
Основные отличия от обычных противотуманных фар:
- Автоматическая активация – срабатывают без участия водителя при ухудшении погоды.
- Адаптация к скорости – на малой скорости луч расширяется для освещения обочин, на высокой – фокусируется дальше вперед.
- Совместимость с системами безопасности – интегрируются с ESP, адаптивным круиз-контролем, картами навигации.
Технологические компоненты системы:
| Датчик дождя/снега | Фиксирует осадки на лобовом стекле |
| Камера фронтального обзора | Распознает интенсивность тумана и встречный транспорт |
| Электромеханические приводы | Корректируют угол и ширину луча в реальном времени |
Главное преимущество адаптивных ПТФ – активное противодействие ослеплению. При обнаружении встречных или попутных машин система мгновенно затемняет соответствующие секции луча, сохраняя максимальную видимость для водителя без создания дискомфорта другим участникам движения. Это особенно критично в условиях плотного тумана, где стандартные фары часто ухудшают ситуацию.
Требования к правильной настройке системы
Правильная настройка адаптивных фар – критически важный процесс, гарантирующий не только их эффективную работу, но и безопасность всех участников дорожного движения. Неверная калибровка может привести к ослеплению водителей встречного транспорта, некорректному формированию светового пучка или полному отказу функций системы, что сводит на нет все её преимущества.
Настройка требует специального оборудования, точных знаний и строгого соблюдения процедур, предписанных производителем транспортного средства. Она включает в себя физическую регулировку положения фар относительно кузова, калибровку датчиков (камер, радаров) и программную настройку электронного блока управления системой освещения для корректной интерпретации данных и управления сервоприводами фар.
Ключевые требования для корректной настройки
Для обеспечения правильной работы адаптивной системы освещения необходимо выполнить ряд обязательных условий:
- Специализированное оборудование: Использование профессионального оптического стенда (регулировочного экрана) последнего поколения, способного работать с матричными и адаптивными фарами, и совместимого диагностического сканера.
- Идеальное состояние автомобиля:
- Давление в шинах соответствует норме производителя.
- Подвеска исправна и отрегулирована (развал-схождение в норме).
- Кузов не имеет повреждений, влияющих на геометрию (особенно передняя часть).
- Поверхность регулировочного стенда строго горизонтальна.
- Калибровка датчиков: Обязательная процедура калибровки всех связанных с системой датчиков (камеры фронтального обзора, датчики угла поворота руля, датчики скорости, датчики продольного/поперечного ускорения) с использованием заводских мишеней и в точном соответствии с сервисной документацией.
- Предварительная базовая регулировка фар: Перед калибровкой адаптивных функций необходимо выполнить точную базовую регулировку статичного светового пучка ближнего света по всем параметрам (высота, горизонталь).
- Актуальное программное обеспечение: Электронный блок управления (БУ) фарами и связанные с ним системы (например, БУ камеры) должны иметь актуальное ПО. Диагностический сканер должен быть совместим с конкретной моделью автомобиля и поддерживать функции калибровки.
- Строгое следование инструкциям: Неукоснительное соблюдение последовательности шагов и условий (загрузка автомобиля, положение руля, требования к освещенности и т.д.), описанных в официальных сервисных руководствах производителя автомобиля.
- Обязательное тестирование: Проведение контрольной поездки в темное время суток для проверки корректности работы всех функций адаптивного освещения (повороты, динамическое корректирование луча, реакция на встречный/попутный транспорт, работа в городе/за городом/на трассе).
| Этап настройки | Ключевое требование | Цель |
|---|---|---|
| Подготовка автомобиля | Давление в шинах, исправная подвеска, горизонтальность стенда | Обеспечение правильного базового положения автомобиля |
| Базовая регулировка света | Использование профессионального оптического стенда | Корректное статичное положение светового пучка |
| Калибровка датчиков | Точное позиционирование мишеней, ПО сканера | Точность данных для системы адаптивного управления |
| Программная адаптация | Актуальное ПО БУ, совместимый сканер | Корректная обработка данных и управление фарами |
| Контрольная проверка | Тест-драйв в реальных ночных условиях | Верификация работы всех функций системы |
Процедура калибровки датчиков после замены
Калибровка датчиков адаптивных фар обязательна после любой замены компонентов системы или кузовных работ. Без точной настройки система не сможет корректно определять положение автомобиля, угол крена и дорожные условия, что приведёт к некорректному формированию светового пучка. Это напрямую влияет на безопасность: неоткалиброванные фары могут ослеплять встречных водителей или недостаточно освещать повороты.
Процедура требует специализированного оборудования: диагностического сканера, калибровочных мишеней и ровной площадки с точной разметкой. Калибровка выполняется в сервисных условиях, так как involves синхронизацию данных с датчиков уровня кузова, угла поворота руля и камеры (если установлена). Точность позиционирования автомобиля относительно мишеней критична для успеха операции.
Порядок выполнения работ
- Подготовка автомобиля:
- Проверка давления в шинах
- Устранение перегрузки (салон/багажник)
- Заправка топливного бака ≥50%
- Установка на калибровочную площадку:
- Позиционирование строго перпендикулярно мишеням
- Выравнивание по контрольным точкам рамы
- Фиксация руля в нулевом положении
- Аппаратная настройка:
- Монтаж калибровочных мишеней на заданном расстоянии
- Подключение диагностического сканера к OBD-II порту
- Активация режима калибровки в ПО сканера
- Программная калибровка:
- Автоматическое считывание данных с датчиков уровня
- Корректировка нулевых точек положения фар
- Проверка угла горизонтальной и вертикальной регулировки
- Верификация:
- Тест-драйв в тёмное время суток
- Контроль реакции фар на повороты и неровности
- Проверка отсутствия кода ошибок в системе
Требования к условиям калибровки:
| Параметр | Значение |
|---|---|
| Расстояние до мишени | 5-10 метров (по мануалу производителя) |
| Допуск неровности площадки | ≤ 1% |
| Освещение | Затемнённое помещение |
| Температурный режим | От -10°C до +40°C |
После калибровки обязательна проверка угла освещения на регулировочном стенде. Некоторые системы требуют дополнительной адаптации через меню бортового компьютера. Несоблюдение процедуры приводит к ошибкам в блоке управления фарами и принудительному отключению адаптивных функций.
Типичные неисправности адаптивной системы освещения
Одной из распространённых проблем является отказ датчиков. Датчики угла поворота руля, скорости автомобиля или положения кузова подвержены загрязнению, механическим повреждениям или потере калибровки. Это приводит к некорректному расчёту траектории светового пучка или полной блокировке функции адаптивного освещения.
Сбои в работе управляющего блока – серьёзная неисправность. Перегрев, коррозия контактов, повреждение проводки или программные ошибки могут вызвать хаотичное движение фар, фиксацию в одном положении либо активацию аварийного режима с ограниченной функциональностью. Часто сопровождается сохранением кода ошибки в памяти ЭБУ.
Распространённые виды поломок
Электромеханические приводы фар критически уязвимы:
- Износ шестерёнок внутри моторчика – проявляется посторонним скрежетом при повороте фар.
- Залипание механизмов из-за попадания влаги или грязи – фары перестают двигаться.
- Обрыв проводки в гибком жгуте между кузовом и блоком фары – приводит к потере управления.
Оптические компоненты также выходят из строя:
- Деградация светодиодных матриц или лазерных модулей – неравномерное свечение, тёмные сектора.
- Помутнение линз проекторов или отражателей – снижение эффективности освещения.
- Сбои матричных экранов (в матричных фарах) – неработающие сегменты, мерцание.
Системные ошибки взаимодействия:
| Причина | Последствие |
| Конфликт ПО с другими модулями | Самопроизвольное отключение системы |
| Некорректное обновление прошивки | Неработоспособность отдельных режимов |
| Проблемы шины CAN | Потеря данных с датчиков |
Как определить сбои в работе датчиков
Одним из ключевых признаков неисправности датчиков адаптивных фар является некорректное поведение светового пучка. Фары могут перестать поворачиваться при входе в поворот, сохранять статичное положение независимо от дорожной ситуации или хаотично менять направление без видимых причин. Также возможна фиксация светового потока в крайнем положении (вверх/вниз или влево/вправо), что создаёт опасность ослепления других водителей или ухудшает видимость.
Дополнительным индикатором служат предупреждения на приборной панели. Большинство современных автомобилей выводят сообщения об ошибках системы освещения (например, "AFS Error", "Adaptive Light Malfunction" или значок жёлтой фары с восклицательным знаком). В таких случаях требуется немедленная диагностика кодов неисправностей через OBD-сканер, так как система автоматически отключает адаптивные функции для безопасности.
Способы проверки датчиков
- Визуальный осмотр датчиков: Проверьте целостность проводки, чистоту оптических элементов (например, на датчике угла поворота руля) и отсутствие механических повреждений. Загрязнения или окисление контактов часто вызывают сбои.
- Тестирование в движении: Проедьте по извилистой дороге ночью, наблюдая за работой фар. Отсутствие плавного поворота лучей синхронно с рулём указывает на проблему с датчиком рулевого угла или акселерометром.
- Анализ реакции на неровности: При проезде кочек фары должны оперативно корректировать наклон. Если коррекция отсутствует или запаздывает – вероятна неисправность датчиков уровня кузова (установленных на рычагах подвески).
| Тип датчика | Симптомы сбоя | Экстренные меры |
|---|---|---|
| Датчик угла поворота руля | Фары не реагируют на повороты руля, работают только в режиме "прямо" | Перезапуск двигателя, проверка предохранителей |
| Датчик уровня кузова | Свет "прыгает", не адаптируется к наклонам дороги, слепит встречных | Остановка с последующей калибровкой системы через сервисное меню |
| Датчик скорости | Некорректное переключение между городским/трассовым режимом свечения | Проверка подключения к CAN-шине |
Важно: При постоянных сбоях запрещена самостоятельная разборка датчиков – их калибровка требует спецоборудования. Нарушение герметичности корпуса (особенно у оптических сенсоров) приводит к необратимым повреждениям.
Реагирование на ошибки системы через бортовой компьютер
При возникновении сбоев в работе адаптивных фар (например, отказ поворотного механизма, нарушение калибровки датчиков или программные ошибки) бортовой компьютер мгновенно диагностирует неисправность через встроенные самопроверки. Система анализирует сигналы от гироскопов, камер, датчиков скорости и рулевого управления, сравнивая их с эталонными показателями для выявления отклонений.
Обнаружив проблему, компьютер автоматически переводит фары в аварийный режим работы: отключает динамическое изменение светового пучка и фиксирует их в стандартном положении (прямо или по последнему корректному углу). Параллельно на приборной панели активируется предупреждающий значок (обычно жёлтый символ фары с восклицательным знаком) и текстовое сообщение об ошибке, например: "AFL Malfunction" или "Адаптивный свет неактивен".
Типовые сценарии обработки ошибок
- Временные сбои (например, загрязнение камеры): система периодически перезапускает компоненты и возобновляет работу автоматически после устранения помехи.
- Критические неисправности (выход из строя сервомотора): блокировка адаптивных функций до посещения сервиса, сохранение кода ошибки в памяти для диагностики.
| Тип ошибки | Действие системы | Индикация для водителя |
|---|---|---|
| Потеря связи с датчиком руля | Фиксация угла освещения, отключение поворотной функции | Мигающий значок + сообщение "Check Steering Sensor" |
| Сбой калибровки | Использование резервных данных GPS/картографии, ограничение угла поворота | Постоянный значок + рекомендация выполнить калибровку |
Для предотвращения ложных срабатываний реализованы двухуровневые пороги чувствительности: кратковременные аномалии (менее 0.5 сек) игнорируются, а устойчивые ошибки активируют протокол безопасности. Все инциденты регистрируются в журнале событий ЭБУ с метками времени и параметрами движения.
Влияние тюнинга на работоспособность адаптивных фар
Модификации фар часто нарушают калибровку датчиков положения кузова и рулевого управления. Непрофессиональная установка светодиодных модулей или ксенона вызывает перегрев пластиковых корпусов, деформацию отражателей и выход из строя шаговых моторов. Электронные блоки управления (ЭБУ) фиксируют несоответствие токопотребления заводским параметрам, что провоцирует постоянные ошибки в системе.
Вмешательство в проводку приводит к помехам в CAN-шине, прерывающим обмен данными между ЭБУ фар, датчиками и главным компьютером. Изменение клиренса подвески без перепрограммирования системы автоматического корректора угла наклона вызывает слепящий эффект для встречного транспорта. Тонировка рассеивателей снижает эффективность проекционных линз на 30-40%, нарушая алгоритмы формирования световых пучков.
Критические последствия доработок
| Вид тюнинга | Последствия для адаптивных фар |
|---|---|
| Установка непредусмотренных ламп | Ошибки температурных датчиков, расплавление проводки |
| Кастомизация корпуса | Смещение осей поворотных механизмов, заклинивание |
| Подключение дополнительного оборудования | Просадка напряжения, сбои в работе ЭБУ |
| Чип-тюнинг без адаптации | Конфликты ПО, отключение динамического корректора |
Диагностическое оборудование официальных дилеров часто блокирует доступ к настройкам после обнаружения несертифицированных компонентов. Восстановление работоспособности требует дорогостоящей замены штатных блоков управления и проведения аппаратной калибровки на спецстендах. Юридические последствия включают аннулирование ОТС, штрафы за несоответствие световых приборов ГОСТ Р 41.48-2004.
- Обязательные процедуры при модернизации:
- Валидация совместимости новых компонентов с оригинальной CAN-шиной
- Прошивка ЭБУ с внесением поправочных коэффициентов
- Аппаратная юстировка на оптическом стенде
Советы по выбору модели с качественной адаптивной оптикой
Обратите внимание на тип системы: матричные фары (Pixel Light, HD Matrix) обеспечивают максимальную точность и гибкость освещения за счёт множества независимо управляемых сегментов. Базовые биксеноновые адаптивные системы с поворотными модулями дешевле, но менее эффективны при сложных дорожных сценариях.
Изучите рабочий диапазон и скорость реакции системы. Качественные фары должны мгновенно (за миллисекунды) адаптироваться к резким изменениям: встречному транспорту на скорости 100+ км/ч, крутым поворотам или перепадам рельефа. Проверьте углы поворота пучка – оптимально 15° вбок и ±4° по вертикали.
Критерии оценки производительности
- Датчики: модели с камерами высокого разрешения и фронтальным радаром точнее детектируют объекты. Уточните наличие инфракрасных датчиков для работы в тумане.
- Покрытие зон: тест-драйв в темноте на трассе. Отсутствие «слепых» пятен при обгоне и сохранение подсветки обочины в повороте – ключевые индикаторы.
- Градация затемнения: системы премиум-класса (Audi Matrix, BMW Selective Beam) создают до 1,000 теневых зон, избегая резких переходов.
| Параметр | Бюджетный сегмент | Премиум-сегмент |
|---|---|---|
| Количество LED-элементов | 12-24 | >100 (до 1.3 млн пикселей у Mercedes Digital Light) |
| Распознавание пешеходов/знаков | Ограничено | Проекция предупреждений на дорогу |
| Интеграция с навигацией | Нет | Предварительный поворот пучка перед поворотами |
- Проверьте софт: обновления прошивки должны исправлять ошибки детекции. Уточните возможность калибровки без сервиса.
- Сравните энергопотребление: LED-системы экономичнее ксенона на 30-40%, что снижает нагрузку на генератор.
- Уточните стоимость замены: матричный модуль у премиальных брендов дороже штатной фары в 3-5 раз. Требуйте гарантию на электронику.
Сравнение производителей: Audi Matrix LED vs BMW Adaptive LED
Обе системы представляют собой передовые решения адаптивного головного света, но реализуют управление лучами по-разному. Матричная технология Audi использует множество независимых светодиодных сегментов, которые динамически отключаются для затемнения участков дороги с другими участниками движения, сохраняя максимальную яркость на освещённых зонах. Адаптивные фары BMW полагаются на поворотные модули, физически меняющие вектор светового пучка в соответствии с рулением и дорожной обстановкой.
Ключевое различие заключается в подходе к затемнению объектов: Matrix LED создаёт "коридоры света" вокруг транспортных средств, тогда как Adaptive LED смещает весь световой поток, избегая ослепления. BMW чаще использует лазерные модули для увеличения дальнобойности луча на высоких скоростях, в то время как Audi фокусируется на программной точности матричного управления и интеграции с системами ночного видения.
Критерии сравнения
| Параметр | Audi Matrix LED | BMW Adaptive LED |
|---|---|---|
| Принцип работы | Статичные кластеры светодиодов с электронным затемнением зон | Подвижные световые модули с механическим поворотом |
| Дальность луча | До 600 метров (с лазерным дополнением) | До 650 метров (в лазерных версиях) |
| Типовые функции | Динамическое сопровождение поворотов, частичное затемнение, световые указатели | Поворотный луч, Glare-Free High Beam, прогнозирующая подсветка поворотов |
| Интеграция с ассистентами | Точное взаимодействие с камерами и навигацией | Связь с рулевым управлением и GPS |
Сильные стороны Audi Matrix LED:
- Мгновенная реакция на объекты без механического движения
- Более плавное и детализированное светораспределение
- Функция цифрового проектора для дорожной разметки
Преимущества BMW Adaptive LED:
- Выраженная динамика луча в крутых поворотах
- Улучшенная работа на неровных поверхностях
- Эффективное использование лазерной технологии в топовых версиях
Правовое регулирование адаптивного света в разных странах
Юридические требования к адаптивным фарам существенно различаются в мировых юрисдикциях, влияя на их конструкцию и функциональность. Стандарты базируются на исторических нормативных актах, таких как Женевская или Венская конвенции, которые изначально не предусматривали сложные адаптивные технологии.
Европейский союз легализовал адаптивные системы освещения через Регламент ЕЭК ООН № 48 и № 123, разрешающий системы AFS (Adaptive Front-lighting Systems) и ADB (Adaptive Driving Beam). США долгое время запрещали ADB из-за Федерального стандарта безопасности FMVSS 108, требующего раздельных фар ближнего/дальнего света, но с 2022 года разрешили их при условии соответствия новым тестам на ослепление.
Сравнительные требования в ключевых регионах
| Страна/регион | Разрешенные системы | Ключевые ограничения |
|---|---|---|
| ЕС | AFS, ADB | Автоматическое отключение ADB при скорости < 30 км/ч, отсутствие синего спектра в свете |
| США | ADB (с 2022) | Минимальная дистанция срабатывания 300 м, обязательное распознавание пешеходов |
| Япония | AFS, ADB | Ограничение угла поворота фар до 15° в поворотах, калибровка при ТО каждые 2 года |
| Россия | AFS | Запрет ADB (ПДД п.19.2), обязательное наличие ручного режима отключения AFS |
В странах Азии, включая Китай и Южную Корею, действуют гибридные модели регулирования: разрешены AFS при сертификации по стандартам GB или KMVSS, но ADB допускаются только в премиальных сегментах с одобрения регуляторов. Австралия и Канада синхронизируют нормы с европейскими и американскими правилами соответственно, требуя:
- Ведения журнала автоматических корректировок луча
- Механической блокировки при сбое датчиков
- Сертификации систем распознавания объектов
Перспективы развития технологий умного освещения
Следующим эволюционным шагом станет интеграция адаптивных фар с системами искусственного интеллекта и машинного обучения. Алгоритмы смогут предсказывать траектории движения объектов, анализировать дорожные условия в реальном времени и автоматически выбирать оптимальные световые сценарии на основе накопленных данных. Это повысит точность реакции систем освещения на сложные дорожные ситуации.
Разработка лазерных и цифровых LED-матриц микроскопического размера откроет возможности для создания ультратонких фар с беспрецедентным разрешением. Такие системы смогут проецировать информационные символы на дорожное полотно, выделять пешеходов контурной подсветкой и формировать динамические световые коридоры, адаптирующиеся к геометрии поворота.
Ключевые направления развития
- V2X-коммуникация: Синхронизация фар с инфраструктурой (светофоры, дорожные датчики) и другими транспортными средствами для упреждающего изменения светового пучка
- Бионическое проектирование: Заимствование принципов зрительных систем живых организмов для создания адаптивных световых решеток
- Энергоэффективность: Разработка полупроводниковых материалов с КПД свыше 80% для снижения нагрузки на бортовую сеть электромобилей
| Технология | Ожидаемый эффект | Срок внедрения |
|---|---|---|
| Голографические модуляторы | Безынерционное формирование 3D-световых карт | 2027-2030 |
| Нейросетевые контроллеры | Распознавание 200+ типов объектов с точностью 99,8% | 2025-2028 |
| Фотонные кристаллы | Полный спектральный контроль без светофильтров | После 2030 |
Параллельно развиваются стандартизация и законодательная база: UNECE уже работает над расширением регламента №149 для систем, проецирующих информацию на дорогу. К 2025 году ожидается глобальная унификация протоколов взаимодействия умных фар с инфраструктурой.
Список источников
- ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48) - Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации
- Европейская экономическая комиссия ООН (UNECE). Правила ЕЭК ООН № 123: Адаптивные системы переднего освещения
- SAE International. Стандарт J3069: Adaptive Driving Beam (ADB) Systems
- Техническая документация Bosch Automotive Lighting: Принципы работы систем адаптивного головного света (AFS и ADB)
- HELLA GmbH & Co. KGaA. Технический обзор: Эволюция систем адаптивного освещения в автомобилестроении
- Научная публикация: "Интеллектуальные системы освещения транспортных средств". Журнал "Автомобильная промышленность", 2022
- Автоэкспертная статья: "Адаптивные фары: от базового AFS до матричных технологий". Издание "За рулём", 2023
