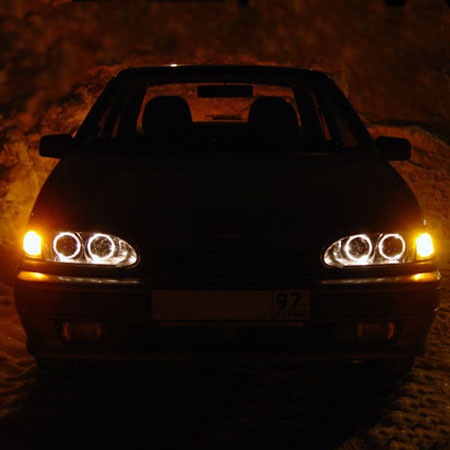

Ангельские глазки для ВАЗ 2114 - Световой тюнинг фар
Статья обновлена: 18.08.2025
Ангельские глазки давно перестали быть эксклюзивным атрибутом премиальных авто. Для владельцев ВАЗ 2114 эти световые элементы открывают новые возможности кастомизации.
Установка светодиодных колец в фары головного освещения кардинально меняет восприятие автомобиля. ВАЗ 2114 с "ангельскими глазками" приобретает современный вид даже в темное время суток.
Правильный выбор конструкции и монтаж элементов напрямую влияют на долговечность и безопасность. В статье рассмотрим ключевые аспекты подбора и установки колец на отечественную "четырнадцатую".
Что такое ангельские глазки: Принцип работы и конструкция

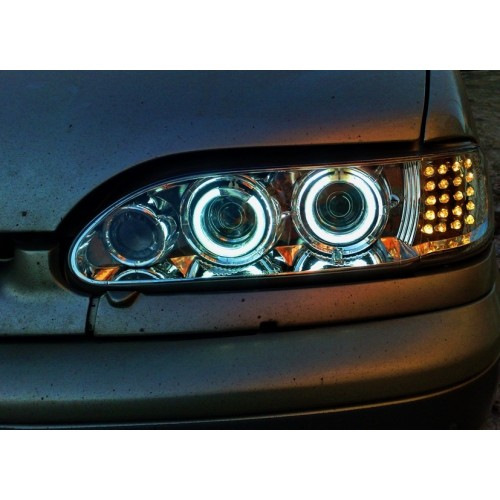

Ангельские глазки – это светодиодные кольца, монтируемые внутрь или снаружи оптики автомобиля. Их основная функция – создание яркого контурного свечения вокруг фары или противотуманного фонаря. Для ВАЗ 2114 они служат как стильным элементом тюнинга, так и дополнительным источником света, улучшающим видимость машины в темное время суток.
Конструктивно элемент представляет собой гибкое или жесткое кольцо со встроенными светодиодами. Стандартный диаметр адаптирован под габариты фар ВАЗ 2114 (чаще 70–90 мм). Кольца изготавливаются из ударопрочного пластика или силикона, а светорассеиватель обеспечивает равномерное свечение без "слепых" зон.
Принцип работы и компоненты
Работа основана на свечении светодиодов, расположенных по периметру кольца. Электроэнергия поступает от бортовой сети автомобиля (12 В) через преобразователь. Ключевые компоненты системы:
- Светодиодные модули: SMD- или COB-чипы, генерирующие свет.
- Драйвер: стабилизирует напряжение и защищает от перегрузок.
- Рассеиватель: оптический акрил или поликарбонат, устраняющий точечность свечения.
- Крепежные элементы: клипсы, термостойкий клей или рамки для фиксации.
| Тип питания | Подключение к габаритам или отдельный выключатель |
| Цветовая температура | Белый (5000–6000K), желтый (3000K), синий (до 8000K) |
| Режимы работы | Постоянное свечение / мигание (при наличии контроллера) |
При подключении к цепи габаритных огней кольца активируются автоматически. Некоторые модели оснащены RGB-контроллерами для смены цвета через пульт. Устойчивость к влаге и вибрациям обеспечивает герметичная заливка электронных компонентов силиконом.
Популярные типы ангельских глазок (CCFL, LED, неон): Плюсы и минусы
Технологии производства ангельских глазок различаются по принципу работы, что определяет их эксплуатационные характеристики. Каждый тип имеет уникальные особенности при установке на ВАЗ 2114.
Выбор между CCFL, LED и неоном влияет на долговечность, яркость свечения и сложность монтажа. Ключевые различия сведены в сравнительную таблицу ниже.
| Тип | Плюсы | Минусы |
|---|---|---|
| CCFL (Холодный катод) |
|
|
| LED (Светодиоды) |
|
|
| Неон (Газоразрядные) |
|
|
Обязательный инструмент для самостоятельной установки
Установка ангельских глазок на ВАЗ 2114 требует подготовки базового набора инструментов. Без правильных приспособлений монтаж превратится в сложную задачу с риском повреждения деталей.
Для безопасного демонтажа фар, разборки световых модулей и аккуратной фиксации колец подготовьте следующий минимум:
- Отвертки: крестовая (PH2) и плоская (3-4 мм) для снятия фары и защиты.
- Ключи: набор рожковых (8-13 мм) или головка на 10 мм для креплений фар.
- Кусачки-бокорезы: для обрезки пластика креплений и проводов.
- Изолента/термоусадка: герметизация соединений проводки.
- Монтажный клей/герметик: прозрачный термостойкий состав (например, "Момент Кристалл").
- Тестер цепи: мультиметр для проверки контактов.
- Чистая ветошь и спирт: обезжиривание поверхностей перед приклеиванием.
Снятие фар ВАЗ 2114: Последовательность действий
Подготовьте ключ на 10, крестовую отвертку и пассатижи. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом.
Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Демонтируйте пластиковую решетку радиатора, поддев фиксаторы отверткой.
Пошаговый процесс демонтажа
- Снимите защитные резиновые колпачки с задней части фары, нажав на фиксаторы.
- Отключите разъемы электропитания:
- Нажмите на пластиковый фиксатор колодки проводов
- Аккуратно отсоедините коннекторы ламп ближнего/дальнего света и габаритов
- Выкрутите крепежные болты:
- Верхний левый болт (ключом на 10)
- Верхний правый болт (ключом на 10)
- Нижний болт через технологическое отверстие в бампере
- Извлеките фару из посадочного места:
- Потядите корпус на себя, освобождая направляющие штыри
- Контролируйте положение регулировочных винтов (не повредите резьбу)
- При наличии ангельских глазок:
- Отсоедините дополнительный проводок питания колец
- Проверьте целостность изоляции прилегающих проводов
| Элемент | Тип крепления | Инструмент |
|---|---|---|
| Верхние болты | Резьбовое | Ключ 10 мм |
| Нижний болт | Резьбовое | Ключ 10 мм |
| Электроколодки | Защелки | Руки |
После демонтажа заклейте фару скотчем для защиты стекла от царапин. Все крепежные элементы складывайте в отдельную емкость во избежание потерь.
Разборка фары: Как безопасно отделить рассеиватель
Перед началом работ подготовьте чистую рабочую зону, строительный фен с регулировкой температуры, тонкую монтажную лопатку или пластиковую карту, защитные перчатки и очки. Убедитесь, что автомобиль стоит на ровной поверхности, фары полностью остыли, а аккумулятор отсоединён для предотвращения короткого замыкания.
Аккуратно снимите фару с автомобиля, предварительно отсоединив разъёмы ламп и демонтировав крепёжные болты согласно руководству по эксплуатации ВАЗ 2114. Очистите корпус фары от грязи и пыли сухой тряпкой, уделяя особое внимание стыку корпуса и рассеивателя – остатки загрязнений помешают герметичности при обратной сборке.
Пошаговая методика разделения элементов
Прогрев герметика: Равномерно прогревайте феном периметр стыка (температура 150-200°C) круговыми движениями, держа сопло на расстоянии 5-7 см. Начинайте с нижней части фары, постепенно перемещаясь к боковинам и верхнему краю. Каждую зону обрабатывайте 2-3 минуты до размягчения герметика (он станет пластичным и слегка блестящим). Избегайте перегрева – деформация пластика недопустима.
Разделение компонентов:
- Вставьте монтажную лопатку в размягчённый шов на нижнем углу фары после первого прогрева.
- Аккуратно приподнимая инструмент, создайте небольшой зазор (2-3 мм), двигаясь вдоль периметра.
- Повторяйте прогрев неподатливых участков феном при движении, не прилагая грубых усилий.
- При заклинивании – немедленно прекратите механическое воздействие и усильте прогрев проблемной зоны.
Важно: Не используйте металлические ножи или отвёртки – они гарантированно повредят пазы корпуса и края рассеивателя. При появлении треска или сопротивления – увеличьте время термообработки.
| Типичная ошибка | Последствие | Как избежать |
|---|---|---|
| Локальный перегрев | Оплавление пластика, деформация | Постоянное движение феном, контроль расстояния |
| Применение металлического инструмента | Царапины, сколы, разрушение крепёжных ушек | Использование пластиковых лопаток или медиаторов |
| Резкий отрыв рассеивателя | Разлом корпуса по углам, обрыв креплений | Поэтапное отсоединение по всему контуру |
После разделения удалите остатки старого герметика с посадочных платформ корпуса и рассеивателя ножом или скребком. Обезжирьте контактные поверхности спиртом или уайт-спиритом перед установкой ангельских глазок и последующей герметизацией. Храните демонтированный рассеиватель линзой вверх на мягкой ткани во избежание царапин.
Пайка или клипсы: Способы соединения светодиодной ленты
Надёжность подключения светодиодной ленты напрямую влияет на долговечность "ангельских глазок" и их устойчивость к вибрациям, перепадам температур и влажности в условиях эксплуатации ВАЗ 2114. Некачественное соединение приводит к мерцанию, отказу секций или короткому замыканию.
Для монтажа применяют два основных метода: пайку проводов к контактным площадкам ленты или использование специальных коннекторов (клипс). Оба варианта имеют технические нюансы, которые необходимо учитывать при установке в фары автомобиля.
Пайка:
- Требует паяльника (25-40 Вт), оловянного припоя и флюса
- Обеспечивает максимально прочное и долговечное соединение
- Обязательна изоляция термоусадкой с клеевым слоем для защиты от окисления
- Риск перегрева светодиодов при длительном контакте с жалом
Клипсы (коннекторы):
- Безинструментный монтаж: контакты зажимаются крышкой-фиксатором
- Требуют идеального совпадения ширины ленты и коннектора
- Подвержены коррозии в условиях влаги без дополнительной герметизации
- Дешёвые коннекторы часто имеют слабый прижим контактов
| Критерий | Пайка | Клипсы |
|---|---|---|
| Срок службы | 10+ лет | 2-5 лет |
| Устойчивость к вибрациям | Высокая | Средняя |
| Сложность ремонта в дороге | Низкая | Высокая |
| Необходимость герметизации | Обязательна | Обязательна |
Для ВАЗ 2114 оптимальна пайка с последующей трёхслойной защитой: пропитка контактов силиконовым герметиком, термоусадка и изолента поверх соединения. Клипсы допустимы как временное решение при отсутствии паяльника, но требуют регулярной проверки контактов.
Термоустойчивый герметик: Выбор и подготовка
Критически важно использовать исключительно термостойкие составы, способные выдерживать нагрев оптики до +150°C и выше – обычные герметики деградируют от температурных нагрузок, приводя к запотеванию и разгерметизации фар.
Оптимальным выбором для ВАЗ 2114 считаются однокомпонентные силиконовые герметики с пометкой "Автомобильный" или "Для фар", например, ABRO HT-30, DoneDeal DD6785 или Loctite 5699 – они обладают высокой адгезией к пластику и сохраняют эластичность после полимеризации.
Ключевые этапы подготовки
- Очистка посадочных канавок:
- Удалите остатки старого герметика скребком
- Обезжирьте поверхности изопропиловым спиртом
- Контроль состояния:
- Проверьте отсутствие трещин на корпусе фары
- Убедитесь в чистоте дренажных отверстий
- Нанесение состава:
- Распределяйте герметик непрерывной полосой толщиной 3-4 мм
- Избегайте разрывов в углах и зонах креплений
| Параметр | Требуемое значение |
| Температура применения | +10°C до +30°C |
| Время схватывания | 15-25 минут |
| Полная полимеризация | 24 часа |
Не эксплуатируйте автомобиль в течение суток после монтажа – вибрации до полного отверждения нарушают адгезионный слой. Излишки материала, выступившие после сборки, аккуратно удаляйте деревянным шпателем до застывания.
Фиксация кольца внутри фары: Надежные методы
Надежное крепление светодиодного кольца внутри фары – ключевой этап установки ангельских глазок на ВАЗ 2114. Неправильная фиксация приводит к вибрации, смещению или выпадению элемента во время движения, что не только ухудшает внешний вид, но и требует повторного демонтажа оптики.
Для долговечного монтажа используют несколько проверенных методов. Выбор зависит от конструкции фары, материала кольца и доступных материалов. Все способы требуют предварительной подготовки поверхности: тщательной очистки и обезжиривания спиртом.
Эффективные способы крепления
- Автомобильный герметик (рекомендуется):
Нанести тонкую полоску черного герметика (например, ABRO или Loctite) на тыльную сторону кольца. Прижать к фаре на 2-3 минуты. Преимущества: устойчив к вибрациям, температурным перепадам (-40°C до +150°C), влагостоек. Время полной полимеризации – 12-24 часа. - Термостойкий клей:
Использовать специализированный клей для оптики (Hi-Gear, DoneDeal). Наносить точечно с интервалом 3-4 см. Важно избегать излишков, способных нарушить геометрию светопотока. Недостаток: менее устойчив к экстремальным температурам по сравнению с герметиком. - Механический крепеж:
Применить пластиковые стяжки или скобы через технологические отверстия фары. Метод подходит для колец с монтажными ушками. Обязательно обрезать излишки стяжек и убедиться, что элементы не контактируют с лампой.
После фиксации протестируйте кольцо легким нажатием. При монтаже герметиком/клеем избегайте включения фар до полного отвердения состава (указано в инструкции к средству). Контролируйте положение кольца относительно лампы – зазоры должны быть равномерными.
| Метод | Время схватывания | Температурный диапазон | Сложность демонтажа |
|---|---|---|---|
| Автомобильный герметик | 12-24 часа | -40°C...+150°C | Высокая (требуется разборка) |
| Термостойкий клей | 1-2 часа | -30°C...+110°C | Средняя |
| Механический крепеж | Мгновенно | Не ограничен | Низкая (обрезание стяжек) |
Размещение контроллера RGB
Правильное расположение блока управления RGB-подсветкой "ангельских глазок" критически влияет на удобство эксплуатации и долговечность системы. Контроллер должен быть защищен от влаги, вибраций и перегрева, но при этом оставаться доступным для подключения проводов или смены режимов пультом.
Оптимальными зонами для монтажа в салоне ВАЗ 2114 считаются пространства за центральной консолью, под рулевой колонкой или в нише бардачка. Крепление осуществляется пластиковыми стяжками или двусторонним скотчем на ровные сухие поверхности вдали от подвижных деталей педального узла и вентиляционных каналов.
Ключевые этапы установки
- Подготовка проводов:
- Сгруппируйте кабели от фар в гофротрубку
- Проденьте жгут через технологическое отверстие в моторном щите (обычно рядом с заводской проводкой)
- Фиксация контроллера:
- Обезжирьте место крепления спиртовой салфеткой
- Приклейте контроллер на термостойкий скотч 3М
- Дополнительно зафиксируйте нейлоновой стяжкой через монтажное ушко
- Коммутация:
Клемма Назначение 12V Через предохранитель к аккумулятору или прикуривателю GND На кузовной болт с зачищенной краской OUTPUT К проводам LED-модулей в фарах REMOTE К ИК-приемнику (если предусмотрен)
Избегайте контакта контроллера с металлическими кромками и обязательно проверьте отсутствие натяжения проводов при полном повороте руля. После монтажа заизолируйте соединения термоусадкой и уложите кабели вдали от острых кронштейнов педалей.
Правильное подсоединение проводов к питанию автомобиля
Подключение питания ангельских глазок требует точного выбора точки запитки и соблюдения полярности. Основные варианты: напрямую к аккумулятору, через блок предохранителей или к цепи зажигания/габаритов. Критично использовать проводку, рассчитанную на нагрузку светодиодов, избегая тонких штатных проводов.
Обязательно отключите минусовую клемму АКБ перед работами. Проверьте схему подключения комплекта и параметры предохранителей. Ошибка приведёт к перегоранию диодов, короткому замыканию или повреждению бортовой сети.
Последовательность подключения к источнику питания
- Определите точку запитки:
- Для работы только при зажигании: провод ACC (прикуриватель)
- Для синхронизации с габаритами: плюс задних фонарей
- Для постоянного свечения: прямое подключение к АКБ (через предохранитель!)
- Подготовьте провода:
- Зачистите изоляцию на 8-10 мм
- Установите клеммы-«мамы» для соединения с колодками
- На плюсовой провод врежьте предохранитель (1-3А)
- Подсоедините к источнику:
- Через Add-a-Fuse в блок предохранителей (для цепей ACC/габаритов)
- Через болт массы на кузове для минуса (зачистите контактную площадку)
- Изолируйте соединения термоусадкой
| Точка подключения | Цвет провода ВАЗ 2114 | Особенности |
|---|---|---|
| Прикуриватель (+) | Жёлтый | Активация при включении зажигания |
| Габариты (+) | Коричневый | Включение с оптикой, риск разряда АКБ |
| Аккумулятор (+) | Прямое соединение | Требует отдельного предохранителя 5А |
После подключения проверьте работу: включите зажигание или габариты. Убедитесь в отсутствии нагрева проводов, мерцания диодов. Никогда не подключайте ангельские глазки к проводке фар – перегрузка выведет из строя реле.
Подключение к габаритам: Схема коммутации
Для подключения ангельских глазок к габаритным огням ВАЗ 2114 требуется врезаться в цепь питания передних габаритов. Основной точкой коммутации служит колодка фары, где необходимо найти провод, отвечающий за габаритный огонь конкретной стороны. Цветовая маркировка проводов может варьироваться в зависимости от года выпуска авто.
Стандартно в левой фаре используется серый провод с красной полосой (маркировка ГЛ), в правой – серый с синей полосой (ГП). Обязательно проверьте напряжение тестером при включенных габаритах для подтверждения перед началом работ. Питание ангельских глазок подключается параллельно, не разрывая штатную цепь.
Порядок подключения
- Снимите минусовую клемму с АКБ
- Демонтируйте фары для доступа к колодкам
- Определите целевой провод габарита (левый/правый)
- Зачистите изоляцию на 8-10 мм
- Припаяйте плюсовой провод ангельских глазок к габаритному проводу
- Закрепите соединение термоусадкой
- Минусовой провод подсоедините к кузову через ближайший болт
| Элемент цепи | Цвет провода | Точка подключения |
|---|---|---|
| Левый габарит (+) | Серый с красной полосой | Колодка левой фары |
| Правый габарит (+) | Серый с синей полосой | Колодка правой фары |
| Масса (-) | Черный | Кузов (болт возле фар) |
Важно: Для защиты цепи используйте дополнительный предохранитель (1-2А) на плюсовой линии перед точкой подключения. Все соединения должны быть герметизированы – применяйте термоусадку с клеевым слоем или автомобильную изоленту. Избегайте прокладки проводов вблизи подвижных элементов и нагревающихся поверхностей.
Подключение к поворотникам
Реализация функции синхронизации "ангельских глазок" с поворотниками требует подключения к штатной цепи указателей поворота. Для этого необходимо физическое соединение проводки светодиодных колец с соответствующими цепями в электропроводке автомобиля. Важно учитывать нагрузку на реле поворотов – светодиоды потребляют минимум энергии, но при параллельном подключении к штатным лампам проверьте корректность работы "аварийки".
Перед началом работ снимите клемму с аккумулятора во избежание короткого замыкания. Доступ к проводам поворотников проще получить через разъемы блок-фар или монтажный блок в салоне. Для идентификации используйте мультиметр в режиме прозвонки или контрольную лампу при включенном зажигании.
Пошаговая инструкция подключения
- Определите цветовую маркировку проводов:
- Левый поворотник: синий с черной полосой
- Правый поворотник: голубой
- "Масса": черный (общий для обеих сторон)
- Зачистите изоляцию на найденных проводах поворотников (не более 5-7 мм)
- Соедините положительный провод левого кольца с проводом левого поворотника через:
- Пайку с последующей термоусадкой
- Обжимные коннекторы "папа-мама"
- Повторите операцию для правой стороны
- Объедините отрицательные провода обоих колец и подключите к кузову авто:
- Через штатное болтовое крепление
- К центральной "массе" монтажного блока
| Элемент цепи | Без реле | С реле (рекомендуется) |
|---|---|---|
| Способ подключения | Прямое к проводам поворотников | Через дополнительное 4-контактное реле |
| Надежность | Риск перегрузки штатного реле | Защита заводской электропроводки |
| Сложность монтажа | ★☆☆ | ★★☆ |
Финишные операции: После соединения всех проводов заизолируйте контакты термолентой, закрепите жгуты пластиковыми хомутами. Подключите аккумулятор, проверьте синхронность мигания колец со штатными поворотниками и аварийной сигнализацией. При несовпадении ритма – перепроверьте полярность подключения светодиодов.
Критично: Никогда не подключайте кольца напрямую к лампам накаливания без диодной развязки – это вызовет обратный ток. При использовании RGB-моделей с контроллером активируйте режим "Поворотники" через мобильное приложение перед физическим подключением.
Подключение ангельских глазок к отдельной кнопке для независимого управления
Независимое подключение ангельских глазок через отдельную кнопку позволяет активировать их в любое время, независимо от работы штатной системы освещения автомобиля. Такой подход дает полный контроль над подсветкой, например, для использования в качестве дневных ходовых огней или декоративной подсветки на стоянке без включения габаритов.
Для реализации схемы потребуется минимальный набор компонентов: тумблер или кнопка с фиксацией, реле на 12В (30/40А), монтажный провод сечением 1.5-2.5 мм², изоляционные материалы и инструменты для снятия обшивки. Источником питания выступит замок зажигания или отдельный провод от аккумулятора через предохранитель.
Пошаговая инструкция подключения
Необходимые материалы:
- Кнопка/тумблер с подсветкой (например, от ВАЗ 2108)
- Автомобильное реле 4-контактное
- Предохранитель на 10А
- Провода в изоляции (красный, черный, синий)
- Клеммы "мама" и колодки
Последовательность работ:
- Снимите обшивку рулевой колонки для доступа к монтажному блоку
- Установите кнопку в свободное посадочное место на панели приборов
- Проложите силовой провод (красный) от "+" аккумулятора через предохранитель к контакту 30 реле
- Подключите провод от кнопки (синий) к контакту 85 реле, контакт 86 – на массу кузова
- Соедините выход реле (контакт 87) с "+" ангельских глазок через разъемы
- Объедините "-" ангельских глазок и массу кнопки в общую точку заземления на кузове
- Проверьте изоляцию всех соединений и соберите обшивку
| Цепь | Цвет провода | Подключение |
| Питание кнопки | Красный | Через предохранитель к АКБ |
| Управление реле | Синий | Кнопка → контакт 85 реле |
| Силовой выход | Черный | Контакт 87 реле → "+" глазок |
Важно: Обязательно устанавливайте предохранитель как можно ближе к аккумулятору. Перед финальной сборкой проверьте работу цепи при выключенном зажигании – кнопка должна зажигать глазки независимо от положения ключа. Избегайте прокладки проводов возле движущихся элементов рулевого управления.
Защита проводки: Укладка и изоляция проводов
Правильная укладка проводов предотвращает перетирание и заломы. Прокладывайте жгуты вдоль штатных трасс, фиксируя пластиковыми хомутами или клипсами. Избегайте участков с острыми кромками кузова, подвижными элементами рулевого управления и зон нагрева (двигатель, выхлопная система). Обязательно оставляйте запас длины возле фар для компенсации вибраций.
Каждый контактный разъем и место скрутки должны быть изолированы термоусадочной трубкой. Используйте трубку с клеевым слоем: нагрейте ее феном до полной усадки, создав герметичное соединение. Дополнительно защитите весь жгут, протянув его через гофрированный рукав – это исключит повреждение изоляции о кузовные детали и воздействие влаги.
Ключевые этапы работ
- Разделение цепей: Не объединяйте провода ПТФ и габаритов в один жгут во избежание помех
- Защита гофрой: Используйте рукав диаметром 8-10 мм, закрепляя стяжками каждые 15 см
- Точки ввода в салон: Устанавливайте резиновые уплотнители в штатные заглушки кузова
| Материал | Назначение | Особенности применения |
|---|---|---|
| Термоусадочная трубка | Изоляция соединений | Диаметр на 30% меньше провода, усадка при 90°C |
| Гофрорукав | Защита жгута | Черный цвет (УФ-стойкий), длина с запасом 10% |
| Виброизоляционная лента | Демпфирование | Наклеивать в местах контакта с кузовом |
- Прозвоните мультиметром каждую линию после укладки
- Обработайте оголенные клеммы антикоррозийным спреем
- Убедитесь в отсутствии провисаний и натяжения при открытии капота
Варианты крепления ангельских глазок на корпус фары (внешний монтаж)
Внешний монтаж ангельских глазок подразумевает установку светового кольца не внутри фары, а снаружи, на её корпус. Этот метод значительно проще внутреннего, не требует разборки фары и герметизации, но имеет свои особенности и ограничения по внешнему виду и защищенности элементов.
Основная задача при внешнем креплении – надежно зафиксировать светодиодное кольцо на пластиковом корпусе фары ВАЗ 2114, обеспечив его устойчивость к вибрациям, перепадам температур и воздействию внешней среды. Распространены несколько подходов к решению этой задачи.
Основные способы внешнего крепления
Выбор конкретного способа зависит от конструкции колец, доступного места на корпусе фары и желаемой надежности:
- Двусторонний скотч (термостойкий):
- Самый простой и быстрый метод. На тыльную сторону кольца нанесен слой клейкой ленты.
- Плюсы: Простота, скорость, обратимость (относительно), не требует сверления.
- Минусы: Надежность сильно зависит от качества скотча, подготовки поверхности (обезжиривание!) и температуры эксплуатации. Дешевый скотч может отклеиться от вибрации или нагрева. Риск отклеивания на неровной поверхности корпуса.
- Термостойкий клей (герметик):
- Нанесение небольшого количества специального клея (например, на силиконовой основе, выдерживающего высокие температуры) на тыльную сторону кольца или на корпус фары.
- Плюсы: Очень надежная фиксация, хорошая устойчивость к вибрациям и температуре, заполнение неровностей поверхности.
- Минусы: Фиксация практически необратима (снять без повреждений сложно). Требует аккуратности при нанесении и времени на полное отверждение. Риск попадания клея на видимые части фары или кольца.
- Пластиковые хомуты (стяжки):
- Фиксация кольца путем пропускания пластиковых хомутов через специальные ушки или отверстия на корпусе кольца и затягивания их вокруг подходящих выступов или ребер жесткости на корпусе фары ВАЗ 2114.
- Плюсы: Надежная механическая фиксация, не зависит от клеящих свойств. Относительно обратима (хомуты можно срезать).
- Минусы: Требует наличия подходящих точек крепления на фаре и колечке. Видимые концы хомутов могут портить внешний вид (хотя обычно скрыты за кольцом). Риск перетянуть и повредить корпус кольца или фары. Не везде применимо из-за конструкции.
- Самодельные или готовые кронштейны:
- Изготовление (обычно из гибкой проволоки или тонкой металлической полосы) или использование готовых мини-кронштейнов. Один конец кронштейна крепится к корпусу кольца, другой – к корпусу фары (часто тем же клеем, герметиком или на винт, если есть возможность его вкрутить в пластик).
- Плюсы: Позволяет точно позиционировать кольцо, особенно если нет удобной плоской поверхности. Может обеспечить очень надежное крепление.
- Минусы: Наиболее трудоемкий способ. Требует навыков и материалов для изготовления/подбора кронштейна. Риск повреждения ЛКП фары или кольца при монтаже.
| Способ крепления | Сложность монтажа | Надежность | Обратимость | Риск повреждения |
|---|---|---|---|---|
| Двусторонний скотч | Очень низкая | Низкая-Средняя | Высокая | Низкий (клейкие следы) |
| Термостойкий клей | Средняя | Высокая | Очень низкая | Средний (клей на поверхности) |
| Пластиковые хомуты | Низкая-Средняя | Средняя-Высокая | Средняя | Низкий (царапины при срезании) |
| Кронштейны | Высокая | Очень высокая | Низкая | Средний (при сверлении/изгибе) |
Крайне важно перед использованием клея или скотча тщательно обезжирить поверхности корпуса фары и кольца спиртом или специальным обезжиривателем. Это критически влияет на надежность адгезии.
Способы объединения колец в единый контур
Объединение колец ангельских глазок в единый контур требуется для синхронной работы всех элементов от одного источника питания и упрощения подключения к бортовой сети автомобиля. Без корректного соединения возможны неравномерное свечение, перегрузка цепи или выход компонентов из строя.
Основные методы включают параллельное, последовательное и комбинированное подключение, выбор которых зависит от характеристик светодиодных колец (напряжение, ток) и возможностей проводки ВАЗ 2114. Ключевой принцип – сохранение суммарных параметров цепи в пределах допустимых значений для блока питания или контроллера.
Практические методы соединения
Параллельное подключение
- Все кольца соединяются напрямую к «+» и «–» источника питания.
- Напряжение на каждом кольце соответствует номиналу (обычно 12V).
- Суммарный ток = ток одного кольца × количество колец.
- Требует толстых проводов и надежных контактов при большом числе колец.
Последовательное подключение
- «+» источника подключается к первому кольцу, его «–» ко второму «+» и т.д.
- Суммарное напряжение = напряжение одного кольца × количество колец.
- Подходит для низковольтных колец (например, 4V) при питании от 12V.
- При перегорании одного кольца вся цепь гаснет.
Комбинированное подключение
- Группы из 2-3 последовательных колец соединяются параллельно.
- Пример для колец 6V: две пары (6V + 6V = 12V) подключаются параллельно к 12V.
- Балансирует нагрузку на проводку и снижает риски перегрева.
| Метод | Напряжение контура | Ток контура | Риски |
|---|---|---|---|
| Параллельный | 12V (стабильно) | Высокий | Перегрев проводов |
| Последовательный | Кратно 12V | Низкий | Обрыв всей цепи |
| Комбинированный | 12V (группами) | Умеренный | Ошибки в расчетах |
Важно: перед подключением проверьте паспортные данные колец! Для мощных контуров (4+ кольца) обязателен отдельный предохранитель и реле. Используйте термоусадку и герметик для защиты соединений от влаги в подкапотном пространстве ВАЗ 2114.
Ошибки подключения: Переполюсовка и способы устранения
Переполюсовка возникает при неправильном соединении проводов питания ангельских глазок: плюсовой кабель подключается к минусу бортовой сети, а минусовой – к плюсу. Это критическая ошибка, так как светодиодные элементы мгновенно выходят из строя при обратной полярности. Даже кратковременное некорректное подключение приводит к необратимой поломке LED-модулей из-за превышения допустимого напряжения.
Основные признаки переполюсовки – полное отсутствие свечения при включенной оптике либо однократная краткая вспышка при подключении с последующим отказом. Важно немедленно отключить питание при обнаружении таких симптомов. Дальнейшая эксплуатация при неправильной полярности вызывает перегрев проводки, оплавление изоляции и выход из строя контроллера (если он предусмотрен в комплекте).
Диагностика и устранение переполюсовки
Этапы проверки полярности:
- Отсоедините клеммы от АКБ перед работами с электропроводкой
- Используйте мультиметр в режиме вольтметра для определения «+» и «–» на штатных разъемах фар
- Сравните цветовую маркировку проводов со схемой производителя ангельских глазок
- Протестируйте подключение через предохранитель-пробку на 5А для защиты цепи
Таблица решений при обнаружении ошибки:
| Ситуация | Действия |
|---|---|
| LED-модули не повреждены | Поменять местами провода питания, соблюдая схему: красный (+) к плюсу БС, черный (–) к массе |
| Есть признаки перегорания (запах гари, потемнение платы) | Заменить неисправные модули, установить диодный мост для защиты от повторной переполюсовки |
| Неисправность контроллера RGB-моделей | Проверить предохранитель на плате контроллера, при его целостности – заменить контроллер |
Для предотвращения ошибок используйте провода с разной цветовой изоляцией и термоусадочные трубки с маркировкой. При подключении через колодки штатной фары дублируйте распиновку оригинальной электросхемы ВАЗ 2114. Обязательно делайте пробное включение с временным соединением проводов до окончательной изоляции контактов.
Выбор безопасного места установки драйвера или контроллера
Правильный монтаж управляющего модуля напрямую влияет на долговечность работы ангельских глазок и пожарную безопасность автомобиля. Неудачное расположение приводит к перегреву электроники, коротким замыканиям из-за влаги или вибрационным повреждениям платы.
Основные критерии выбора: защита от прямого контакта с водой, грязью и дорожными реагентами; отсутствие близости к нагревающимся элементам двигателя; минимальное воздействие вибраций; удобный доступ для диагностики. Обязательно учитывайте естественную вентиляцию модуля и прокладку проводки вдали от подвижных деталей.
Рекомендованные зоны для ВАЗ 2114
- Полость за фарой: пространство между блоком фар и крылом. Защищено от брызг, обеспечивает естественное охлаждение.
- Верхняя часть ниши аккумулятора: сухая зона, легко фиксируется пластиковыми хомутами. Избегайте контакта с клеммами АКБ.
- На перегородке салонного щита (со стороны моторного отсека): крепление на двухсторонний скотч с термостойкостью от +120°C.
Запрещенные места:
- В нижней части бампера – прямое попадание воды и грязи
- На двигателе или выпускном коллекторе – термическое разрушение
- Возле приводов стеклоочистителей – риск обрыва проводов
| Место | Преимущества | Риски |
|---|---|---|
| За фарой | Защита от влаги, вентиляция | Сложность обслуживания |
| Ниша АКБ | Сухость, простой доступ | Коррозия при повреждении корпуса батареи |
| Щиток салона | Тепловая защита | Вибрации от кузова |
Фиксируйте корпус через резиновые демпферы – это гасит вибрации и предотвращает смещение. Обязательно проверяйте отсутствие натяжения проводов при полном вывороте руля и открытии капота. После установки обработайте разъемы силиконовой смазкой для влагозащиты.
Защита от перегрева модулей ангельских глазок
Перегрев светодиодных модулей "ангельских глазок" на ВАЗ 2114 – распространённая проблема, возникающая из-за их компактных размеров и плотного расположения элементов. Основные риски: деградация кристаллов светодиодов (снижение яркости, цветовые искажения), расплавление корпуса или контактов, короткое замыкание и полный выход из строя.
Причины перегрева включают длительную работу без перерыва (особенно в пробках), низкое качество самих модулей (тонкий алюминиевый радиатор, дешёвые светодиоды), установку вплотную к горячим деталям двигателя или корпусу фары без вентиляционных зазоров, а также использование в жарком климате.
Эффективные методы защиты
- Пассивное охлаждение:
- Монтаж модулей на термостойкий двусторонний скотч с алюминиевой основой (выступает как дополнительный радиатор).
- Использование специальных термопрокладок между модулем и корпусом фары для улучшения теплоотвода.
- Активное охлаждение (для мощных моделей):
- Миниатюрные вентиляторы 12В (40x40 мм), установленные рядом с модулями в подкапотном пространстве с защитой от влаги.
- Подключение кулеров через реле и термостат, срабатывающий при +50°С.
- Оптимизация электропитания:
- Обязательное применение стабилизаторов тока (драйверов) вместо прямого подключения к бортовой сети.
- Использование ШИМ-регуляторов для снижения напряжения питания в жаркую погоду (не ниже 10.8В для сохранения яркости).
- Конструктивные доработки:
- Создание вентиляционных отверстий в нижней части кожуха фары (защищённых мелкой сеткой от грязи).
- Прокладка теплоизолирующих материалов между модулями и ближайшими нагревающимися узлами двигателя.
| Симптом перегрева | Последствие | Срочные меры |
|---|---|---|
| Мерцание или изменение цвета | Деградация светодиода | Проверить драйвер, добавить радиатор |
| Запах горелого пластика | Плавление корпуса/проводов | Немедленно отключить питание, заменить модуль |
| Полное отключение при нагреве | Срабатывание защиты драйвера | Обеспечить охлаждение, снизить напряжение |
Для долговечности выбирайте модули класса IP67 с алюминиевыми радиаторами толщиной от 2 мм и светодиодами Cree или Epistar. Регулярно очищайте радиаторные рёбра от пыли и грязи – загрязнения снижают эффективность теплоотвода на 30-40%. При правильной реализации защиты ресурс ангельских глазок превышает 5000 часов даже в условиях российского лета.
Сборка фары: Технология герметизации
После установки линзы, отражателя и рассеивателя в корпус фары критически важным этапом становится герметизация. Некачественное уплотнение приведет к запотеванию стекла, попаданию пыли и влаги внутрь, сокращению срока службы световых элементов и коррозии контактов.
Для ВАЗ 2114 применяют два основных метода герметизации: классический термоклей и современные герметики на основе полиуретана. Оба требуют тщательной подготовки поверхности – обезжиривания посадочного паза корпуса и торца рассеивателя растворителем или спиртом для обеспечения максимальной адгезии.
Этапы нанесения герметика
- Нанесение состава: Равномерным валиком (без разрывов!) выдавите герметик по периметру паза в корпусе фары. Толщина слоя – 3-4 мм.
- Соединение: Аккуратно установите рассеиватель, начиная с нижней части. Сильно прижмите по контуру для распределения герметика.
- Фиксация: Зафиксируйте конструкцию струбцинами или грузом. Распределите давление равномерно по всем сторонам.
- Полимеризация: Оставьте фару в сухом помещении при +20-25°C. Время отверждения:
- Термоклей: 24 часа
- Полиуретан: 8-12 часов
Контроль качества: После высыхания визуально проверьте шов на отсутствие пустот и щелей. Проведите тест на герметичность – направьте струю воды из пульверизатора на стыки под углом. Появление капель внутри недопустимо.
| Материал | Преимущества | Недостатки |
|---|---|---|
| Автотермоклей | Низкая цена, доступность | Хрупкость на морозе, сложность демонтажа |
| Полиуретановый герметик | Эластичность, стойкость к перепадам температур | Высокая стоимость, требует аккуратности при нанесении |
Важно: Излишки герметика, выступившие при сборке, сразу удаляйте ветошью, смоченной в уайт-спирите. Не используйте силикон – его пары оседают на отражателе, вызывая помутнение.
Установка фар обратно на автомобиль: Регулировка
После фиксации фары болтами в штатных точках крепления (без окончательной затяжки) и подключения электроразъемов, переходите к юстировке. Убедитесь, что корпус плотно прилегает к кузову без перекосов, а все резиновые уплотнители заняли правильное положение. Предварительно проверьте работоспособность ближнего/дальнего света и габаритов.
Регулировка обязательна даже при маркировке "0" на корпусе новых фар, так как положение зависит от загрузки авто и состояния подвески. Пренебрежение этапом приведет к ослеплению встречных водителей или недостаточной видимости дороги. Подготовьте ровную площадку у вертикальной стены (экрана) с расстоянием 5-7 метров.
Алгоритм регулировки
- Разметка экрана:
- Нарисуйте вертикальные линии (Vл и Vп) напротив центров каждой фары
- Проведите горизонтальную линию (H) на высоте, соответствующей центру фар от земли
- Отметьте на 5 см ниже линии H контрольную метку (K) для верхней границы луча ближнего света
- Настройка вертикали:
- Вращайте верхний регулировочный винт на задней части фары (маркировка "UP/DOWN")
- Добейтесь совпадения верхней светотеневой границы ближнего света с меткой K
- Корректировка горизонтали:
- Используйте боковой винт ("LEFT/RIGHT")
- Точка излома светового пучка должна находиться на пересечении линий K и Vсоотв
- Для правой фары допускается смещение излома на 20 см вправо от Vп
- Фиксация и проверка:
- Затяните крепежные болты с моментом 7-9 Н·м после точной настройки
- Проведите тест-драйв в темное время суток для оценки реальной освещенности
Проверка работы ангельских глазок после установки
После монтажа ангельских глазок на ВАЗ 2114 обязательна комплексная проверка их функциональности. Это гарантирует корректную работу светотехники, отсутствие коротких замыканий и равномерность свечения всех элементов. Пропуск этого этапа может привести к преждевременному выходу диодов из строя или проблемам с электропроводкой автомобиля.
Последовательность действий должна охватывать визуальный осмотр, тестирование в разных режимах освещения и контроль герметичности соединений. Для точной диагностики потребуется помощник и затемненное помещение (или ночное время суток).
Пошаговая инструкция по проверке
- Визуальный контроль
Осмотрите места подключения проводов к блоку предохранителей и аккумулятору. Убедитесь в отсутствии переломов изоляции, надежности клемм и отсутствии оголенных контактов. - Проверка без включения зажигания
Активируйте ангельские глазки через отдельный выключатель (если подключены независимо). Убедитесь, что все кольца загораются одновременно, без задержек. - Тест с бортовой сетью
- Включите зажигание → проверьте работу при активации габаритных огней
- Запустите двигатель → протестируйте совместно с ближним светом фар
- Анализ качества свечения
В темноте оцените:
- Равномерность подсветки всех колец
- Отсутствие мерцания или хаотичного погасания
- Яркость (должна быть идентичной для левой и правой фары)
- Проверка герметичности
Если производился разбор фары: после мойки автомобиля или дождя проверьте внутреннюю поверхность стекла на предмет конденсата. Появление влаги указывает на нарушение герметизации.
| Проблема | Возможная причина |
|---|---|
| Не горит одно кольцо | Обрыв провода, плохой контакт, перегорание светодиода |
| Мерцание при работе двигателя | Плохое заземление, слабый контакт с АКБ |
| Отсутствие реакции на включение | Неправильное подключение реле, сгоревший предохранитель |
При обнаружении неисправностей немедленно отключите питание ангельских глазок. Повторно проверьте схему подключения, целостность предохранителей и качество контактов. Длительная эксплуатация с нарушениями может повредить штатную электропроводку автомобиля.
Список источников
При подготовке материалов об ангельских глазках для ВАЗ 2114 использовались актуальные технические данные и практический опыт автомобильных специалистов. Основное внимание уделялось официальной информации и проверенным пользовательским решениям.
Ниже перечислены ключевые категории источников, обеспечившие достоверность приведённых сведений. Все ресурсы доступны на русском языке и посвящены тематике автомобильного тюнинга.
- Официальные технические руководства по эксплуатации ВАЗ 2114
- Специализированные автомобильные форумы (Drive2, VAZ-Club)
- Инструкции производителей светодиодного оборудования для тюнинга
- Видео-гайды по установке от автоэлектриков на YouTube
- Публикации в журналах За рулём и Авторевю
- Тематические разделы на порталах Exist.ru и Auto3N.ru
- Отчёты о самостоятельной установке в блогах владельцев ВАЗ 2114
