Автомат дергает при включении передачи - причины и ремонт
Статья обновлена: 18.08.2025
Резкий рывок автомобиля при переключении режимов АКПП – тревожный симптом, сигнализирующий о неисправностях в трансмиссии или сопутствующих системах.
Игнорирование подобного поведения коробки передач может привести к дорогостоящему ремонту: от замены фрикционов до полного восстановления гидроблока или гидротрансформатора.
Точная диагностика требует анализа возможных причин: от уровня масла и состояния соленоидов до износа деталей мехатроника или программных сбоев ЭБУ.
Анализ состояния ATF: цвет и запах как индикаторы проблем
Визуальная и органолептическая проверка трансмиссионной жидкости – первый этап диагностики при рывках во время переключения передач. Отклонения от нормы свидетельствуют о критических изменениях в свойствах ATF и состоянии внутренних компонентов АКПП.
Свежая жидкость для автоматических трансмиссий обладает прозрачной текстурой и насыщенным красным оттенком (реже – желтым, в зависимости от спецификации производителя). Любые видимые изменения консистенции, цвета или появление посторонних запахов указывают на необходимость углубленной диагностики.
Ключевые индикаторы проблем
Аномалии цвета:
- Темно-коричневый/черный: Сильное окисление и загрязнение продуктами износа фрикционов. Указывает на перегрев или критический износ.
- Мутный/молочный: Эмульсия из-за попадания охлаждающей жидкости через негерметичный радиатор.
- Блеклый розовый/оранжевый: Изнашивание присадок и потеря эксплуатационных свойств.
Тревожные запахи:
- Горелый: Перегрев фрикционных накладок или обмоток электроклапанов.
- Сладковатый: Признак смешивания с антифризом (повреждение теплообменника).
- Металлический: Активный износ шестерен и подшипников.
| Состояние ATF | Возможные причины | Риски для АКПП |
|---|---|---|
| Темная жидкость с горелым запахом | Перегрев, износ фрикционов | Проскальзывание муфт, рывки, потеря передачи |
| Эмульсия (пена/молочный цвет) | Попадание антифриза | Коррозия, разрушение сальников |
| Металлическая стружка в жидкости | Износ шестерен, подшипников | Задиры валов, заклинивание механизмов |
Важно: Проверку выполняйте на прогретой АКПП при работающем двигателе, используя щуп. Наличие пены, вязких сгустков или абразивной взвеси в ATF требует немедленного вмешательства специалистов.
Точная проверка уровня масла на прогретой коробке передач
Прогрейте коробку передач до рабочей температуры: проедьте 15-20 км или дайте двигателю поработать 10-15 минут на холостом ходу. Убедитесь, что автомобиль стоит на абсолютно ровной поверхности – даже незначительный уклон исказит показания.
Запустите двигатель и переместите селектор АКПП через все режимы (P-R-N-D), задерживаясь в каждом на 2-3 секунды. Верните рычаг в положение «P» или «N» (согласно инструкции к модели). Масло должно циркулировать в гидравлической системе для точного замера.
Алгоритм проверки
- Извлеките масляный щуп АКПП (обычно с красной/желтой ручкой) и протрите его чистой безворсовой салфеткой.
- Погрузите щуп обратно в трубку до упора, затем извлеките его повторно.
- Определите уровень по меткам:
- Между отметками «HOT MIN» и «HOT MAX» (или «Full») – норма.
- Ниже «MIN» – требуется доливка.
- Выше «MAX» – необходим слив излишков.
| Критерий масла | Норма | Тревожные признаки |
| Цвет | Прозрачный красный | Темно-коричневый, черный |
| Запах | Нейтральный | Горелый, резкий |
| Консистенция | Однородная, без примесей | Металлическая стружка, густые отложения |
При отклонении уровня или качества масла – диагностируйте причины утечки или износа. Используйте только жидкость, рекомендованную производителем.
Исследование подтеков ATF под автомобилем после стоянки
Обнаружение масляных пятен под автомобилем после длительной стоянки требует немедленного визуального осмотра для локализации источника утечки. Ключевые зоны проверки: сальники приводных валов, прокладка поддона АКПП, уплотнения датчиков скорости, места соединения гидроблока и радиатора охлаждения трансмиссии.
Тщательно протрите подозрительные области ветошью и произведите повторную контрольную стоянку на чистом листе картона или бумаги. Цвет жидкости поможет идентифицировать проблему: свежая ATF обычно имеет красный или светло-коричневый оттенок, потемневшая жидкость с запахом гари указывает на критический износ компонентов. Измерение уровня ATF щупом на прогретой трансмиссии в положении P/N – обязательный этап диагностики.
Методы диагностики и последствия утечек
При выявлении подтека используйте УФ-добавку в трансмиссионную жидкость для точного определения микротрещин. Основные риски недостатка ATF:
- Снижение давления в гидравлической системе, провоцирующее рывки при переключении
- Перегрев фрикционов из-за недостаточного охлаждения
- Аэрация жидкости с потерей смазывающих свойств
| Локализация утечки | Типичные признаки |
|---|---|
| Прокладка поддона | Равномерные капли по периметру, следы на защите двигателя |
| Сальник первичного вала | Масляная полоса вдоль картера КПП ближе к двигателю |
| Радиатор АКПП | Пятна в передней части авто, смешение ATF с антифризом |
Эксплуатация авто с утечкой ATF гарантированно приводит к ускоренному износу фрикционных дисков и гидротрансформатора. При обнаружении рывков одновременно с подтёками срочно прекратите движение – дальнейшая нагрузка может вызвать клинирование планетарных шестерён и полный отказ трансмиссии.
Чтение ошибок через диагностический разъем OBD-II
Подключите совместимый сканер OBD-II к разъему, расположенному обычно в районе рулевой колонки. Включите зажигание автомобиля без запуска двигателя и активируйте диагностическое ПО на устройстве. Выберите режим автоматического сканирования всех электронных блоков управления (ЭБУ), уделив особое внимание модулям трансмиссии (TCM) и двигателя (ECM).
Дождитесь завершения процедуры считывания, после чего проанализируйте сохраненные в памяти коды неисправностей. Обратите внимание на ошибки, помеченные статусом "Постоянная" (Permanent) или "Текущая" (Active) – они наиболее критичны. Фиксируйте не только буквенно-цифровые обозначения (например, P0700, P0730), но и расшифрованные описания.
Ключевые аспекты интерпретации данных
Типичные коды, связанные с рывками АКПП:
- P0700 – Общая неисправность системы трансмиссии
- P0715 – Ошибка датчика частоты вращения входного вала
- P0720 – Неисправность датчика выходной скорости
- P0730 – Неверное передаточное число
- P0776 – Проблемы соленоида переключения
Дополнительные действия при анализе:
- Проверьте стоп-кадры (Freeze Frame Data) для определения условий возникновения ошибки
- Сравните показания датчиков скорости вращения валов в реальном времени
- Протестируйте соленоиды через функцию активации исполнительных механизмов
| Код ошибки | Вероятная причина рывков | Направление диагностики |
| P0715/P0720 | Неверные данные о скорости вращения валов | Проверка датчиков, проводки |
| P0730 | Проскальзывание фрикционов | Анализ давления масла, износ дисков |
| P0776 | Заедание соленоида переключения | Тест электроклапанов, замена масла |
После расшифровки кодов выполните дополнительную проверку указанных компонентов мультиметром и осциллографом. Не удаляйте ошибки из памяти ЭБУ до завершения ремонта – они потребуются для контроля эффективности выполненных работ.
Тестирование датчика положения дроссельной заслонки
Некорректные показания ДПДЗ напрямую влияют на плавность переключения передач АКПП, так как блок управления использует данные о нагрузке двигателя для формирования давления в гидроблоке и выбора момента переключения. При неисправности датчика ЭБУ получает ложную информацию об угле открытия дросселя, что провоцирует рывки при старте с места или переключении режимов.
Основные симптомы неисправности ДПДЗ в контексте дерганий АКПП включают: толчки при переходе с "N" на "D"/"R", провалы при разгоне после остановки, неадекватное повышение оборотов перед переключением передачи. Важно исключить параллельно низкий уровень ATF, износ фрикционов и проблемы с соленоидами.
Порядок диагностики
Проверка выполняется при включенном зажигании и работающем двигателе с использованием мультиметра:
- Отсоедините разъем датчика, найдите распиновку сигнального провода (+5В), массы и выходного сигнала в технической документации авто.
- Подключите щупы мультиметра к массе и сигнальному выходу ДПДЗ. Установите режим измерения напряжения (DCV 20V).
- Зафиксируйте показания на холостом ходу (норма: 0.4–0.7В). Медленно нажимайте педаль газа до упора. Напряжение должно плавно возрастать до 4.0–4.8В без скачков.
| Состояние дросселя | Эталонное напряжение | Ошибка |
|---|---|---|
| Холостой ход | 0.4–0.7В | Значение >1В – критический износ |
| 50% открытия | 2.3–2.7В | Резкие скачки |
| Полное открытие | 4.0–4.8В | Недостижение max значения |
Дополнительные действия при отклонениях:
- Проверьте опорное напряжение (+5В) и целостность массы на разъеме датчика.
- Проанализируйте график сигнала ДПДЗ через диагностический сканер: кривая должна быть линейной без "провалов".
- Осмотрите контакты разъема на предмет окисления и состояние резистивного слоя датчика (при разборке).
Проверка датчика частоты вращения входного вала АКПП
Датчик входного вала АКПП (турбинного вала) отслеживает скорость вращения элементов между двигателем и коробкой передач. Его некорректные показания нарушают расчет точек переключения и давления в гидроблоке, что провоцирует рывки при старте с места или переключениях. Отказ датчика часто сопровождается ошибками в памяти ЭБУ (например, P0715, P0717).
Диагностику начинают с визуального осмотра датчика и проводки. Проверяют целостность разъемов, отсутствие окислов, повреждений изоляции и следов перегрева. Механические повреждения корпуса датчика или загрязнение рабочей зоны металлической стружкой также приводят к сбоям.
Методы проверки датчика
1. Измерение сопротивления:
- Отсоедините электрический разъем датчика
- Замерьте сопротивление между контактами мультиметром
- Сравните показания с нормой производителя (обычно 200-1500 Ом)
2. Проверка сигнала:
- Подключите осциллограф к сигнальным проводам датчика
- Запустите двигатель и наблюдайте за формой сигнала
- Исправный датчик генерирует четкие синусоидальные импульсы
3. Тест опорного напряжения:
- При включенном зажигании измерьте напряжение на разъеме ЭБУ
- Отсутствие 5V или 12V указывает на обрыв цепи или неисправность блока управления
| Типовая неисправность | Признак |
| Обрыв обмотки | Сопротивление → ∞ |
| Короткое замыкание | Сопротивление ≈ 0 Ом |
| Загрязнение магнитного сердечника | Прерывистый сигнал |
Важно: При замене датчика соблюдайте момент затяжки (обычно 8-15 Н·м) и установочный зазор. Используйте оригинальные прокладки или уплотнительные кольца во избежание утечек масла.
Диагностика датчика скорости выходного вала коробки
При появлении рывков при включении передачи АКПП диагностика датчика скорости выходного вала (ДСВВ) является критическим этапом. Этот датчик передаёт блоку управления коробкой информацию о скорости вращения выходного вала, что напрямую влияет на точность переключений и работу гидроблока. Неверные показания или отсутствие сигнала нарушают алгоритм переключений, вызывая резкие толчки.
Начинают диагностику с компьютерной проверки: сканируют блок управления АКПП на наличие ошибок, связанных с ДСВВ (например, коды P0720-P0723). Анализируют показания скорости выходного вала в реальном времени через диагностический сканер, сравнивая их с оборотами двигателя и скоростью движения. Несоответствие сигналов указывает на проблему.
Этапы детальной проверки датчика
- Визуальный осмотр: Проверяют целостность корпуса датчика, состояние контактов и разъёма на предмет коррозии, окисления или повреждений. Осматривают проводку на наличие перегибов, перетираний или оплавлений.
- Проверка сопротивления (мультиметром):
- Отсоединяют разъём датчика.
- Измеряют сопротивление между контактами датчика (обычно в диапазоне 200-2500 Ом, зависит от модели).
- Значение вне спецификации или обрыв/короткое замыкание требуют замены датчика.
- Проверка выходного сигнала:
- Подключают осциллограф или мультиметр в режиме измерения переменного напряжения (ACV) к контактам датчика.
- Приподнимают ведущие колёса домкратом, запускают двигатель и включают передачу (D или R).
- Наблюдают за сигналом: исправный датчик генерирует переменное напряжение (аналоговый сигнал) или прямоугольные импульсы (цифровой), частота и амплитуда которых должны расти с увеличением оборотов.
- Отсутствие или нестабильность сигнала подтверждают неисправность.
- Проверка опорного напряжения и цепи:
- Проверяют наличие опорного напряжения (+5В или +12В, в зависимости от типа датчика) на разъёме при включённом зажигании.
- Прозванивают цепь сигнала до ЭБУ на обрыв и короткое замыкание.
- Проверяют "массу" датчика.
Важно: Неисправный ДСВВ часто приводит к аварийному режиму АКПП с фиксированной передачей. Замену датчика выполняют строго по рекомендациям производителя, очищая посадочное место и проверяя зазор до задающего ротора (при его наличии). После замены обязательна адаптация АКПП через диагностическое оборудование.
Анализ работы соленоидов переключения передач
Резкие рывки при включении передачи часто связаны с нарушением плавности подачи давления масла в гидроблоке АКПП, где соленоиды выступают ключевыми исполнительными элементами. Их задача – по сигналу ЭБУ открывать или закрывать каналы для трансмиссионной жидкости, обеспечивая своевременное и плавное срабатывание фрикционных пакетов или тормозных лент для переключения передач.
Неисправность соленоидов напрямую влияет на точность управления давлением масла. Износ внутренних деталей (штока, плунжера, уплотнений), загрязнение металлической стружкой или отложениями в каналах гидроблока, а также проблемы с электрической частью (обрыв цепи, замыкание, нарушение контакта в разъемах) приводят к залипанию клапана, замедленному срабатыванию или неконтролируемой утечке давления. Это провоцирует резкий захват фрикционов вместо плавного схватывания, что ощущается как сильный толчок.
Диагностика и характерные неисправности
Основные методы проверки включают:
- Компьютерную диагностику:
- Считывание кодов неисправностей (P07XX серии, специфичные для АКПП).
- Анализ данных в реальном времени: ток управления соленоидом, фактическое давление в магистралях (если есть датчики), расчетное скольжение фрикционов.
- Электрические проверки:
- Измерение сопротивления обмотки мультиметром (отклонение от спецификации производителя).
- Проверка целостности цепи и отсутствия КЗ на массу/корпус.
- Гидравлические/механические проверки:
- Пневмотест (подача воздуха на соленоид для оценки подвижности клапана и герметичности).
- Контроль производительности на стенде (пропускная способность, скорость срабатывания).
- Визуальный осмотр после снятия: задиры на штоке, отложения в сетке фильтра соленоида, износ посадочных мест в клапанной плите.
Распространенные проблемы соленоидов, вызывающие рывок:
| Неисправность | Последствие для гидравлики | Эффект при переключении |
|---|---|---|
| Загрязнение/закоксовка канала или сетки | Замедленное открытие/закрытие, снижение потока масла | Запаздывание включения, "провал" с последующим резким схватыванием |
| Износ уплотнений/гильзы | Утечка давления в управляющей магистрали | Недостаточное давление для плавного поджатия фрикционов - резкий удар |
| Залипание штока в одном положении | Полное отсутствие управления давлением на конкретном канале | Жесткий удар при переходе на проблемную передачу |
| Нестабильность электрического сигнала (обрыв/КЗ) | Случайное срабатывание или отказ | Непредсказуемые толчки при попытке переключения |
Важно учитывать, что некорректная работа одного соленоида (особенно управляющего фрикционами низших передач или блокировкой ГДТ) может вызывать рывки при старте с места или переключении 1-2, 2-3. Комплексная диагностика гидроблока обязательна, так как засорение самих каналов клапанной плиты дает схожую симптоматику.
Измерение давления в магистрали управления АКПП
Процедура выполняется с помощью манометра, подключаемого к контрольным точкам гидроблока. Требуется предварительный прогрев масла до рабочей температуры (обычно 60-80°C) при заглушенном двигателе. Манометр фиксируется на капоте для визуального контроля во время теста.
Давление замеряют на всех передачах при стабильных оборотах холостого хода и под нагрузкой (2500-3000 об/мин). Критически важны показатели в режимах переключения и на задней передаче. Сравнение полученных данных с нормативами производителя выявляет отклонения.
Ключевые аспекты диагностики
Типичные проблемы при некорректном давлении:
- Снижение в R/D положениях: износ насоса, утечки в магистралях, засорение фильтра
- Скачки при переключениях: неисправность регулятора давления, ошибки ЭБУ, залипание соленоидов
- Превышение нормы: заклинивание редукционного клапана, дефект датчиков оборотов
| Режим работы | Норма давления (бар) | Критическое отклонение |
|---|---|---|
| Холостой ход (D) | 2.5-4.5 | <2.0 или >5.0 |
| 2500 об/мин (R) | 12-18 | <10 или >20 |
| Переключение 1-2 | 4.0-6.0 | Колебания >1.5 бар |
Дополнительные проверки: Анализ формы сигнала соленоидов осциллографом, тестирование сопротивления обмоток. При выявлении отклонений последовательно проверяют:
- Уровень и состояние ATF
- Целостность проводки к соленоидам
- Механические повреждения гидроплиты
- Работу масляного насоса (производительность)
Осмотр электрических разъемов АКПП на окисление
Окисление контактов в разъемах автоматической коробки передач нарушает передачу управляющих сигналов и данных от датчиков к электронному блоку управления. Это провоцирует некорректное срабатывание соленоидов, что проявляется рывками при переключении режимов или трогании с места.
Начинайте диагностику с визуального осмотра всех доступных разъемов АКПП: основного жгута на корпусе коробки, датчиков скорости (входного/выходного валов), разъема селектора режимов. Особое внимание уделите контактам в местах, подверженных воздействию влаги или технических жидкостей.
Порядок действий при осмотре
- Отсоедините клемму АКБ для предотвращения короткого замыкания и сброса ошибок ЭБУ после чистки.
- Разъедините все доступные коннекторы, нажав на фиксаторы. Не прикладывайте излишнее усилие во избежание поломки пластиковых элементов.
- Проверьте контакты на признаки окисления:
- Белый или зеленоватый налет на металлических поверхностях
- Потемнение или оплавление пластиковых корпусов
- Наличие следов электролита, масла или антифриза
- Очистите окисленные контакты специальным средством-очистителем электроразъемов (например, Kontakt U). Используйте мягкую кисточку или ватную палочку. Не применяйте наждачную бумагу или абразивы!
- Обработайте контакты после очистки токопроводящей смазкой для защиты от влаги.
- Проверьте целостность фиксаторов и плотность соединения при повторной сборке. Разъем должен защелкнуться с характерным кликом.
| Тип разъема | Расположение | Критичность окисления |
|---|---|---|
| Основной жгут АКПП | Боковая или верхняя часть картера коробки | Высокая (влияет на все системы управления) |
| Датчик частоты вращения входного вала | Ближе к двигателю, на корпусе АКПП | Высокая (искажает данные для переключений) |
| Датчик выходного вала | Рядом с приводом колес | Средняя (влияет на расчет скорости) |
| Селектор режимов | На рычаге селектора в салоне | Высокая (вызывает ложные сигналы о положении рычага) |
После обработки разъемов выполните адаптацию АКПП через диагностическое оборудование. Окисление часто носит периодический характер – если проблема не устранена полностью, проверьте состояние проводки на предмет обрывов и «плавающих» контактов.
Проверка целостности проводки к блоку управления АКПП
Осмотрите жгуты проводов, идущие к блоку управления АКПП, на предмет механических повреждений: перегибов, потертостей, следов оплавления или коррозии. Особое внимание уделите участкам возле разъемов и точкам крепления к кузову, где часто возникают переломы жил из-за вибраций.
Проверьте фиксацию разъемов на блоке управления и датчиках – плохой контакт вызывает ложные сигналы. Убедитесь в отсутствии окислов на контактах и чистоте колодок, используя очиститель электрооборудования при необходимости.
Диагностические процедуры
- Визуальный контроль: Демонтируйте защитные кожухи (при наличии) для доступа к проводам. Ищите явные дефекты изоляции или нарушение цвета жил.
- Тестирование мультиметром:
- Переведите прибор в режим прозвонки или измерения сопротивления (Ω).
- Проверьте цепь "датчик-ЭБУ": один щуп – на контакт датчика, второй – на соответствующий пин разъема блока управления.
- Исправный провод показывает сопротивление близкое к 0 Ом. Бесконечное значение или скачки указывают на обрыв.
- Проверка на КЗ:
- Измерьте сопротивление между каждым сигнальным проводом и "массой" автомобиля.
- Корректное значение – >30 кОм. Низкие показатели сигнализируют о замыкании на кузов.
| Параметр проверки | Нормальное значение | Признак неисправности |
|---|---|---|
| Сопротивление провода | 0.1–0.5 Ом | Обрыв (∞) или высокое сопротивление |
| Сопротивление изоляции | >30 кОм | Замыкание на массу (близко к 0 Ом) |
При обнаружении поврежденных участков замените провод целиком или используйте термоусадочные муфты для ремонта. Избегайте скруток – они ненадежны при вибрациях. После ремонта выполните сброс ошибок ЭБУ и проведите тестовую поездку.
Тестирование сопротивления обмоток соленоидов
Проверка сопротивления обмоток соленоидов позволяет выявить внутренние неисправности этих компонентов, влияющие на плавность переключения передач в АКПП. Для выполнения теста потребуется мультиметр, переведенный в режим измерения сопротивления (Омы).
Соленоиды необходимо отключить от разъема блока управления АКПП для исключения влияния сторонних цепей. Контакты обмоток должны быть чистыми и сухими перед проведением замеров.
Порядок выполнения измерений
- Определите контакты соленоида по схеме производителя или маркировке на корпусе.
- Подключите щупы мультиметра к выводам обмотки.
- Сравните полученные значения с нормативами:
Тип соленоида Нормальный диапазон (Ом) Переключение передач 2.5–7.0 Управление давлением (EPC) 3.5–8.0 Блокировка ГДТ 10–15
Критические отклонения:
- Сопротивление ниже нормы свидетельствует о межвитковом замыкании.
- Сопротивление выше нормы указывает на обрыв цепи или окисление контактов.
- Показания бесконечности (OL на дисплее) подтверждают обрыв обмотки.
Соленоиды с отклонениями более 15% от паспортных значений подлежат замене. Повторная проверка после замены обязательна для исключения ошибок монтажа.

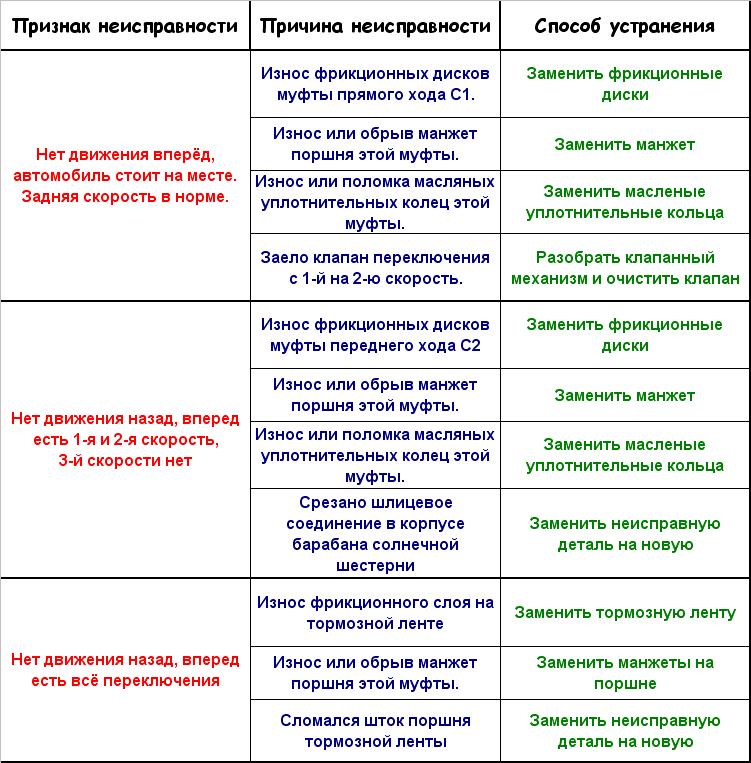

Оценка износа фрикционных дисков пакетов передач
Фрикционные диски отвечают за плавное зацепление пакетов передач в АКПП. Их износ приводит к неполному сжатию пакета, что вызывает проскальзывание или резкое схватывание. Это проявляется характерными рывками при включении передачи, особенно заметными при переключении между R-N-D или во время старта движения.
Критический износ фрикционов снижает эффективную толщину пакета, увеличивая свободный ход элементов. Масляный насос не компенсирует эту потерю, создавая задержку в передаче момента и неравномерное срабатывание муфт. Дополнительно, продукты износа загрязняют ATF, ухудшая работу гидроблока и соленоидов.
Методы диагностики износа фрикционов
| Метод | Процедура | Критерии оценки |
|---|---|---|
| Замер свободного хода | Измерение люфта пакета щупом через смотровое окно (без разборки) | Превышение заводских значений на 0.3-0.5 мм |
| Анализ давления | Подключение манометра к контрольным портам гидросистемы | Медленный рост давления при переключении |
| Тест на проскальзывание | Фиксация тормозов + газ в режимах D/R | Повышение оборотов двигателя > 500 об/мин без движения |
Прямые признаки критичного износа:
- Запах горелого при пробуксовке
- Металлическая стружка в поддоне АКПП
- Несоответствие толщины пакетов номиналу (требует разборки)
Важно: Износ часто неравномерен – проверяют все фрикционные пакеты. Наиболее уязвимы муфты заднего хода и 1-3 передач из-за высоких нагрузок при старте.
Диагностика состояния гидротрансформатора на стенде
Стендовая проверка гидротрансформатора включает имитацию рабочих режимов АКПП с подключением к контроллеру и датчикам давления. Агрегат фиксируется на стенде, после чего запускается цикл тестирования на разных оборотах двигателя и нагрузках. Измеряются параметры крутящего момента, проскальзывание муфты блокировки, давление в магистралях и температура масла.
Сравнение полученных данных с эталонными значениями позволяет выявить отклонения: снижение КПД трансформации момента, неравномерное срабатывание блокировки, утечки в контуре циркуляции. Особое внимание уделяется анализу вибраций при плавном изменении оборотов – дисбаланс или деформация лопастей проявляются характерными скачками на графиках.
Критерии оценки и типовые неисправности
Основные параметры диагностики:
| Параметр | Норма | Отклонение |
|---|---|---|
| Проскальзывание муфты блокировки | 0-3% | Износ фрикционов, низкое давление |
| Давление в контуре (хол. старт) | 2.5-4.0 бар | Загрязнение клапанов, износ насоса |
| Вибрации (диапазон 800-2500 об/мин) | < 0.05 мм | Дисбаланс, деформация корпуса |
Типовые проблемы, вызывающие рывки при включении передачи:
- Залипание клапана блокировки – провоцирует резкое сцепление
- Износ упорных подшипников – создает биение при переключении
- Загрязнение масляных каналов – нарушает плавность подачи давления
После тестирования выполняется дефектовка:
- Вскрытие корпуса при обнаружении механических повреждений
- Замер зазоров втулок и люфтов подшипников
- Инспекция состояния лопаток турбин на предмет эрозии
Проверка муфты свободного хода гидротрансформатора
Муфта свободного хода (обгонная муфта) гидротрансформатора блокирует вращение реактора в одном направлении, обеспечивая правильную работу на разных режимах. Её износ или заклинивание проявляются рывками при переключении передач, вибрацией на малых скоростях или характерным гулом.
Диагностика требует измерения давления в магистралях АКПП и проверки поведения реакторного колеса. Неисправная муфта не блокирует реактор при переходе на повышенные передачи или не освобождает его при снижении скорости, что нарушает гидродинамический поток и вызывает удары.
Этапы проверки
- Анализ давления:
- Подключите манометр к контуру управления реактором (конкретный канал указан в мануале модели АКПП).
- Сравните показатели при разгоне и торможении двигателем на 2-3 передаче. Резкие скачки или падения указывают на пробуксовку/заклинивание муфты.
- Механическая проверка реактора:
- Снимите гидротрансформатор, извлеките насос и турбину.
- Попытайтесь провернуть реакторное колесо по и против хода вращения вала.
- Исправная муфта блокирует вращение в одну сторону и свободно проворачивается в другую.
- Оценка состояния:
- Заклинившая муфта не проворачивается ни в одном направлении.
- Изношенная муфта проскальзывает в обоих направлениях или издает хруст.
Замена муфты требует разборки гидротрансформатора и специализированного оборудования. При обнаружении дефектов обязательна замена всех фрикционных элементов пакета реактора и промывка гидросистемы.
Анализ работы системы управления двигателем (ЭБУ)
Некорректная работа ЭБУ двигателя напрямую влияет на плавность включения передач АКПП. Неверные команды по управлению оборотами коленчатого вала, моментом зажигания или впрыском топлива приводят к резким скачкам или провалам тяги, особенно заметным при трогании с места или переключении режимов. ЭБУ может генерировать ошибочные сигналы из-за внутренних сбоев, повреждения прошивки или конфликта с блоком управления АКПП (TCU), что нарушает синхронизацию работы агрегатов.
Ключевые параметры ЭБУ, требующие проверки при рывках:
- Обороты холостого хода (ХХ): Нестабильность (плавание) или заниженные/завышенные обороты при переключении селектора из "N" или "P" в "D"/"R".
- Угол опережения зажигания: Резкая коррекция (уход в минус или плюс) в момент включения передачи.
- Длительность впрыска топлива: Короткие всплески или провалы в сигнале при начале движения.
- Положение дроссельной заслонки (ДПДЗ): Нелинейное изменение сигнала или "ступеньки" в показаниях.
- Работа системы EGR: Преждевременное или некорректное открытие клапана.
Диагностика ЭБУ включает:
- Сканирование кодов неисправностей (DTC) в памяти блока с помощью диагностического сканера.
- Анализ графиков параметров в реальном времени (датчики положения коленвала/распредвала, ДПДЗ, расходомер воздуха, лямбда-зонды) при включении передач.
- Проверку калибровок и прошивки ЭБУ на соответствие спецификациям производителя.
- Тестирование цепей управления исполнительными механизмами (регулятор ХХ, форсунки, катушки зажигания) на обрывы и КЗ.
- Контроль качества питания и "массы" ЭБУ (падение напряжения, помехи).
Типичные неисправности ЭБУ/датчиков, вызывающие рывки:
| Компонент | Симптом | Воздействие на АКПП |
| Неисправный ДПДЗ | Скачкообразное изменение сигнала | Резкий набор/сброс нагрузки на трансмиссию |
| Отказ датчика коленвала | Потеря синхронизации | Провалы тяги при переключении |
| Загрязнение РХХ | Недостаточные обороты ХХ | Задержка включения, удар |
| Сбои в цепи ДМРВ | Неправильный расчет нагрузки | Некорректный момент, передаваемый на АКПП |
| Программный сбой ЭБУ | Ошибочные коррекции топливоподачи | Рывки из-за избытка/недостатка крутящего момента |
Калибровка адаптаций АКПП после сброса ошибок
Сброс ошибок электронного блока управления (ЭБУ) АКПП часто приводит к обнулению адаптационных параметров, отвечающих за плавность переключений и работу гидроблока. Это вызывает рывки при включении передач, так как система управления теряет накопленные данные о износе фрикционов, давлении масла и индивидуальных характеристиках агрегата. Процесс калибровки (обучения) восстанавливает оптимальные настройки, "подстраивая" ЭБУ под текущее состояние коробки.
Калибровка не устраняет механические неисправности (износ соленоидов, дефекты гидроплиты, повреждение фрикционных дисков), но критически важна после программного вмешательства. Без неё ЭБУ работает по усредненным или заводским параметрам, которые не соответствуют реальному износу узлов, что усугубляет рывки и может спровоцировать новые ошибки. Процедура выполняется при помощи диагностического оборудования или вручную через строго регламентированные циклы движения.
Этапы калибровки адаптаций
Процесс включает следующие обязательные шаги:
- Подготовка: Прогрев АКПП до рабочей температуры (60-80°C), проверка уровня и состояния масла, исправность двигателя.
- Старт процедуры: Активация режима обучения через диагностический сканер (например, Launch, Delphi, OEM-софт) или выполнение мануальных циклов.
- Обучение на холостом ходу: Адаптация моментов переключения "N→D" и "N→R" при удержании педали тормоза.
- Обучение в движении:
- Разгон: Плавный набор скорости с фиксацией точек переключения 1-2, 2-3, 3-4 передач.
- Торможение: Плавное замедление для калибровки моментов понижающих переключений.
- Проверка: Тест-драйв для оценки плавности включения передач и переключений. Считывание ошибок.
| Тип адаптации | Что регулирует | Последствия отсутствия |
|---|---|---|
| Базовое давление (Line Pressure) | Силу сжатия фрикционных пакетов | Пробуксовки, жесткие удары при переключениях |
| Время наполнения буферов (Accumulator Fill) | Скорость и мягкость включения передач | Задержки, рывки при старте и переключениях |
| Точки переключения (Shift Timing) | Моменты смены передач в зависимости от нагрузки | Ранние/поздние переключения, "пинки" |
Важно: Калибровка эффективна только при исправных основных компонентах АКПП. Если рывки сохраняются после корректного обучения, необходима углубленная диагностика механики и гидравлики коробки передач.
Замена фильтра АКПП при плановом обслуживании
Замена фильтра АКПП является обязательной процедурой в рамках планового ТО для обеспечения стабильной работы трансмиссии. Фильтр задерживает металлическую стружку, продукты износа фрикционов и прочие загрязнения, предотвращая их циркуляцию в гидравлической системе. Регламент замены строго регламентирован производителем и варьируется от 30 000 до 60 000 км пробега в зависимости от модели авто и условий эксплуатации.
Игнорирование интервалов замены ведет к критическим последствиям: снижению пропускной способности фильтра, падению давления масла, масляному голоданию и нарушению переключения передач. Особенно опасны забитые фильтры для АКПП с пробегом, где естественный износ узлов увеличивает объем абразивных частиц в жидкости. Симптомы износа фильтра включают рывки при старте, задержки включения передач и перегрев коробки.
Этапы замены фильтра АКПП
- Подготовка: Прогрев масла до рабочей температуры, установка авто на подъемник, демонтаж защиты картера.
- Слив жидкости: Откручивание сливной пробки поддона АКПП с последующим сбором отработанного масла в тару.
- Демонтаж поддона: Откручивание крепежных болтов по периметру, аккуратное снятие поддона (остатки масла сливаются в емкость).
- Замена фильтра: Снятие старого фильтра (может крепиться болтами, защелками или приклеиванием), очистка магнитов поддона от металлической пыли.
- Установка нового фильтра: Монтаж чистого фильтра с заменой уплотнительных прокладок, сборка поддона с нанесением герметика на стык.
- Заправка маслом: Заливка свежей жидкости ATF через щуп до уровня «HOT» на прогретой коробке, проверка на течи.
Критерии выбора фильтра:
- Тип конструкции (бумажный картридж, войлочный, металлическая сетка);
- Совместимость с моделью АКПП и вязкостью ATF;
- Наличие уплотнений в комплекте (прокладка поддона, сальники).
| Ошибка при замене | Последствие |
|---|---|
| Использование неоригинального фильтра | Несоответствие пропускной способности, деформация корпуса |
| Нарушение момента затяжки болтов поддона | Протечки масла или повреждение резьбы |
| Отсутствие замены уплотнителя | Подсос воздуха, падение давления в системе |
| Недостаточный объем залитого масла | Буксование муфт, ускоренный износ |
После замены обязательна адаптация АКПП: тест-драйв с плавным разгоном и остановками для восстановления параметров адаптивного обучения. Процедура устраняет рывки при переключениях, спровоцированные изменением давления масла. Для АКПП с пробегом свыше 100 000 км параллельно рекомендуют промывку гидроблока.
Полная замена ATF методом аппаратной промывки
Данный способ обеспечивает максимально полное обновление трансмиссионной жидкости в АКПП, что критично при проблемах с рывками во время включения передач. Аппаратная промывка подключается непосредственно к гидравлической магистрали коробки и принудительно прокачивает свежую жидкость через систему под давлением, последовательно вытесняя старую ATF и загрязнения.
Процесс полностью автоматизирован: специальное оборудование синхронизирует свою работу с гидроблоком АКПП, обеспечивая циркуляцию без риска масляного голодания. Такой подход позволяет заменить до 95% отработанной жидкости, включая труднодоступные полости гидротрансформатора и охладителя, где скапливается основной объем продуктов износа.
- Подключение аппарата: Магистрали охлаждения АКПП отсоединяются от штатного радиатора и подсоединяются к промывочной установке.
- Цикл замещения: Старая ATF сливается через сливные пробки, после чего аппарат запускает циркуляцию новой жидкости. Система последовательно замещает остатки отработанной смазки в гидроблоке, планетарных редукторах и гидротрансформаторе.
- Контроль качества: Процесс продолжается до момента, когда выходящая жидкость визуально совпадает по чистоте и цвету с заливаемой. Датчики установки отслеживают отсутствие воздушных пробок.
- Финишная настройка: После отключения оборудования проверяется уровень ATF на прогретой коробке, при необходимости выполняется адаптация соленоидов сканером.
Преимущества и риски метода
- Плюсы: Удаление абразивной взвеси и нагара из каналов гидроблока, восстановление рабочего давления соленоидов, продление ресурса фрикционов.
- Минусы: Высокая стоимость процедуры, риск раскоксовки залежей шлама с последующей блокировкой каналов (опасно для сильно изношенных АКПП).
Важно: Аппаратная промывка противопоказана коробкам с критическим износом или механическими повреждениями. При наличии металлической стружки в поддоне метод может усугубить неисправность. Требует точного соблюдения спецификаций жидкости и профессионального оборудования.
Использование корректирующих присадок для старых АКПП
Корректирующие присадки позиционируются как бюджетное решение для устранения рывков и толчков в старых автоматических коробках передач. Производители утверждают, что специальные химические составы способны восстановить фрикционные свойства изношенных дисков, повысить вязкость деградировавшей трансмиссионной жидкости и растворить загрязнения в гидроблоке.
Эффективность присадок варьируется в зависимости от характера неисправности: они могут временно маскировать симптомы при умеренном износе уплотнителей или засорении соленоидов, но бесполезны при механических повреждениях шестерён, подшипников или серьёзном износе фрикционных накладок. Присадки с агрессивными моющими компонентами иногда усугубляют проблемы, вымывая загрязнения, которые затем забивают тонкие каналы гидроплиты.
Ключевые аспекты применения
Типы присадок и их назначение:
- Восстанавливающие фрикционные свойства – содержат коллоидные соединения для увеличения коэффициента трения изношенных дисков.
- Модификаторы вязкости – стабилизируют густоту старого масла при температурных перепадах.
- Моющие (детергенты) – растворяют шламовые отложения в клапанах гидроблока.
- Антидребезжащие – уменьшают вибрации при переключении путём снижения чувствительности к резонансным частотам.
Ограничения и риски:
| Ситуация | Потенциальный эффект присадки | Рекомендация |
|---|---|---|
| Износ фрикционов >40% | Временное улучшение (1,000-3,000 км) | Только как временная мера |
| Загрязнение соленоидов | Частичное восстановление плавности переключений | Сочетать с заменой масла |
| Утечки в гидросистеме | Ускорение износа уплотнений | Противопоказано |
| Критическая выработка подшипников | Отсутствие эффекта | Не применять |
Правила использования:
- Строго соблюдать дозировку согласно объёму ATF в системе.
- Применять только со свежей или недавно заменённой жидкостью.
- Избегать смешивания разных типов присадок.
- Контролировать давление в магистралях до и после применения.
Регулировка тяги привода управления АКПП (тросовой)
Неправильная натяжка троса управления АКПП напрямую влияет на точность момента переключения передач и давление в гидроблоке. Слишком слабое натяжение вызывает запоздалые переключения и пробуксовку фрикционов, а чрезмерно тугое – ранние жесткие включения с характерными рывками при старте с места или переключении между режимами.
Для регулировки потребуется доступ к тяге троса (расположена на корпусе АКПП или карбюраторном двигателе под воздушным фильтром, на инжекторных – возле дроссельного узла). Зафиксируйте автомобиль на стояночном тормозе, запустите двигатель и прогрейте коробку до рабочей температуры, циклически переключая селектор через все положения с паузами.
Порядок регулировки
- Отпустите контргайку на регулировочной тяге троса.
- Переведите селектор в положение «N» (нейтраль).
- Ослабьте фиксирующий болт кронштейна троса на дроссельном узле.
- Плавно натягивайте трос до устранения провисания, избегая перетяжки.
- Затяните контргайку и болт кронштейна с рекомендуемым моментом (указан в сервисной документации авто).
Контрольная проверка: При полностью нажатой педали газа дроссельная заслонка должна открываться на 100%, а рычаг на АКПП – достигать крайнего положения (соответствует полному давлению). После регулировки обязательно проведите тестовую поездку, обращая внимание на плавность включения передач при старте и переключениях в диапазонах D и R.
| Симптом при ошибке | Причина |
| Резкий удар при включении D/R | Перетянутый трос (избыточное давление) |
| Задержка включения передачи с пробуксовкой | Недостаточное натяжение троса |
| Самопроизвольное переключение на нейтраль | Критический износ троса или поломка фиксатора |
Важно: Если регулировка не устранила рывки, диагностируйте гидроблок, соленоиды, износ фрикционов или уровень ATF. Механические повреждения троса (разлохмачивание, коррозия) требуют замены – регулировка не поможет.
Замена уплотнений штока переключения диапазонов
Износ уплотнительных колец на штоке селектора АКПП провоцирует утечку трансмиссионной жидкости. Падение давления в гидравлической системе приводит к некорректному срабатыванию соленоидов и фрикционов, что проявляется рывками при переключении между режимами (P-R-N-D). Игнорирование проблемы усугубляет износ клапанного блока и фрикционных дисков.
Для замены потребуется демонтировать защиту картера, отсоединить тягу или трос селектора, затем аккуратно вывести шток из картера коробки. Критически важно очистить посадочные поверхности от грязи и остатков старой смазки перед установкой новых уплотнений. Используйте только оригинальные или сертифицированные аналоги во избежание деформации колец.
Ключевые этапы работ:
- Слив ATF и демонтаж поддона АКПП
- Фиксация штока стопорным штифтом
- Извлечение сальника съёмником с защитой зеркала штока
- Обработка посадочной зоны очистителем тормозов
- Смазка новых уплотнений трансмиссионной жидкостью
- Аккуратная запрессовка колец монтажной втулкой
Особое внимание уделите: состоянию штока – царапины или коррозия требуют полировки или замены. После сборки обязательна регулировка привода селектора и заливка свежей ATF с калибровкой уровня на прогретой коробке. Тестовый режим включает многократные циклы переключений R-D с задержкой 3-5 секунд.
| Тип уплотнения | Риск при неправильном монтаже | Диагностический признак |
|---|---|---|
| Основное кольцо (витопласт) | Перекос и выдавливание | Масляные потёки на картере АКПП |
| Дополнительный пыльник (резина) | Надрыв кромки | Хлопки при переключении |
Ремонт клапана ручного управления коробкой
Клапан ручного управления (КРУ), также известный как клапан диапазонов или клапан выбора режима, является ключевым механическим элементом гидроблока АКПП. Он напрямую связан тросом или тягой с селектором в салоне и отвечает за перенаправление гидравлического потока масла при выборе водителем режимов P, R, N, D, L. Износ, заклинивание или утечки в этом клапане нарушают плавность подачи давления на пакеты фрикционов при стартовом включении передачи, вызывая характерный рывок автомобиля.
Основные причины неисправности КРУ включают механический износ рабочей поверхности золотника и гильзы, образование задиров, потерю эластичности или повреждение уплотнительных колец (сальников), ослабление или поломку возвратной пружины, а также накопление металлической стружки и грязи в каналах клапана и его посадочном гнезде. Это приводит к неполному открытию/закрытию каналов, утечкам рабочего давления или замедленному срабатыванию.
Этапы диагностики и ремонта
Необходимые действия:
- Демонтаж гидроблока: Слейте трансмиссионную жидкость, снимите поддон АКПП, отсоедините разъемы соленоидов и электропроводки. Аккуратно демонтируйте гидравлическую плиту (гидроблок), избегая деформации.
- Разборка и осмотр КРУ:
- Извлеките клапан из гнезда в гидроблоке, аккуратно выбив его деревянным или пластиковым выколотым инструментом.
- Визуально оцените состояние золотника и гильзы: ищите задиры, царапины, коррозию, глубокие риски.
- Проверьте целостность и эластичность уплотнительных колец на золотнике.
- Осмотрите возвратную пружину на предмет остаточной деформации или разлома.
- Проинспектируйте посадочное гнездо в гидроблоке на наличие задиров или мусора.
- Выбор метода ремонта:
- Чистка и замена уплотнений: При отсутствии критического износа поверхностей. Тщательно промойте золотник, гильзу и каналы очистителем карбюратора/тормозов. Замените все уплотнительные кольца на ремонтный комплект (обычно входит в набор сальников гидроблока).
- Замена клапана: При обнаружении задиров, выработки, коррозии или деформации золотника/гильзы. Установите новый клапан или качественный ремонтный комплект (гильза + золотник). Критически важно использовать оригинальные или проверенные совместимые аналоги.
- Замена/восстановление гильзы гнезда: При повреждении посадочного места в гидроблоке. Требуется расточка и установка ремонтной втулки или замена гидроблока.
- Сборка и установка:
- Смажьте новые уплотнительные кольца и поверхности клапана чистой трансмиссионной жидкостью.
- Плавно запрессуйте золотник в гильзу (или собранный узел в гнездо), убедившись в свободном ходе без заеданий.
- Установите гидроблок на место, соблюдая момент затяжки болтов крепления (во избежание коробления). Подключите разъемы соленоидов.
- Установите новый фильтр АКПП и чистый поддон с новой прокладкой/герметиком.
- Заправка и адаптация: Залейте необходимое количество свежей жидкости ATF, рекомендованной производителем. Проведите процедуру прогрева и проверки уровня. При наличии электронной системы управления (TCM) может потребоваться сброс адаптаций или калибровка с помощью диагностического сканера.
Критические моменты: Использование некачественных запасных частей или ATF, неправильная затяжка гидроблока, попадание грязи при сборке гарантированно приведут к повторной неисправности или повреждению коробки. Работы требуют высокой чистоты и точности. Если механические повреждения КРУ или его гнезда значительны, часто экономически целесообразнее замена гидроблока в сборе.
Чистка гидроблока без разборки методом ультразвука
Метод ультразвуковой очистки гидроблока без демонтажа подразумевает циркуляцию специального промывочного раствора через гидравлическую систему АКПП под воздействием высокочастотных колебаний. Ультразвуковые волны создают эффект кавитации в жидкости, что позволяет эффективно разрушать и вымывать отложения, шлам и закоксованные частицы из каналов и клапанов гидроблока, не разбирая коробку передач.
Данная процедура особенно актуальна при дерганиях в момент переключения передач, вызванных загрязнением соленоидов или залипанием золотников. Устранение засоров восстанавливает нормальное давление масла и скорость срабатывания элементов, что минимизирует рывки при старте с места и переключении между режимами.
Особенности и порядок проведения процедуры
Технология требует подключения ультразвукового генератора к магистралям АКПП через переходники вместо штатного радиатора охлаждения. Последовательность работ:
- Прогрев трансмиссионной жидкости до рабочей температуры
- Замена стандартного масляного радиатора на промывочный контур
- Циркуляция чистящего состава под ультразвуковым воздействием 30-45 минут
- Обратная промывка системы для удаления остатков загрязнений
- Заправка новой трансмиссионной жидкостью
Критические ограничения метода:
- Не эффективен при механическом износе деталей или повреждении соленоидов
- Запрещен для коробок с критическим уровнем загрязнения (черное масло, металлическая стружка)
- Риск повреждения уплотнителей агрессивными химическими реагентами
| Преимущества | Недостатки |
|---|---|
| Сохранение заводской герметичности гидроблока | Временное решение при сильном износе компонентов |
| Восстановление плавности переключений за 2-3 часа | Высокие требования к квалификации исполнителя |
| Профилактика закоксовывания каналов | Не устраняет неисправности электрической части |
Дефектовка и замена деформированных клапанов золотников
Дефектовка клапанов золотников начинается с тщательной очистки гидроблока и его компонентов от загрязнений и продуктов износа. Каждый клапан извлекается из своего канала и подвергается визуальному осмотру на предмет видимых повреждений: задиров, царапин, сколов, коррозии и следов перегрева (синего побежалости). Особое внимание уделяется геометрии: клапаны проверяются на прямолинейность прокаткой по поверочной плите или с помощью индикаторного нутромера для выявления даже незначительной деформации.
Критически важно проверить зазоры между клапанами и посадочными местами в корпусе гидроблока. Превышение допустимого зазора (указанного в спецификациях производителя) свидетельствует об износе либо самого клапана, либо корпуса гидроблока. Деформированные клапаны восстановлению не подлежат и подлежат обязательной замене. Также осматриваются возвратные пружины на предмет остаточной деформации, поломки витков или потери упругости.
Процесс замены и сборки
- Подбор новых комплектующих: Используются только клапаны и пружины, соответствующие оригинальным спецификациям АКПП по размерам, материалу и твердости. Применение некондиционных запчастей гарантированно приведет к повторной неисправности.
- Очистка каналов гидроблока: Посадочные места под клапаны тщательно промываются и продуваются сжатым воздухом. Обязательна проверка гладкости стенок каналов – малейшие заусенцы или выработка приведут к заклиниванию нового клапана.
- Аккуратная установка: Новые клапаны и пружины устанавливаются в строго определенном порядке и ориентации (многие имеют асимметричную конструкцию!). Применение специального монтажного инструмента предотвращает повреждение элементов.
- Контроль перемещения: После установки каждого клапана необходимо вручную проверить легкость и плавность его хода в канале, отсутствие заеданий по всему рабочему диапазону.
После полной сборки гидроблока обязательна его промывка на специализированном стенде для удаления возможных частиц, попавших при сборке. Установка отремонтированного гидроблока на АКПП должна сопровождаться заменой фильтра и полной сменой трансмиссионной жидкости с последующей адаптацией (при необходимости) и проверкой качества переключений на всех режимах работы коробки передач.
Восстановление изношенных втулок валов АКПП
Износ втулок валов АКПП – распространённая причина рывков при включении передач. Люфт, возникающий из-за выработки, нарушает соосность валов и фрикционных пакетов, приводя к ударам при зацеплении элементов. Чрезмерный зазор также снижает давление масла в гидроблоке, провоцируя некорректное срабатывание муфт.
Диагностика требует разбора коробки передач и визуального контроля втулок на предмет задиров, эллипсности или критического истончения стенок. Особое внимание уделяют опорам первичного, вторичного валов и вала дифференциала. Проверяют геометрию посадочных мест под втулки на картере АКПП – их деформация недопустима.
Технологии восстановления
Основные методы ремонта включают:
- Замена на оригинальные детали – оптимальный вариант при наличии ремкомплекта. Требует точного подбора по каталожному номеру и соблюдения посадочных зазоров (обычно 0.03-0.08 мм).
- Использование ремонтных втулок с увеличенной толщиной стенок – применяется при наличии повреждений на посадочных местах картера. Необходима расточка старых гнёзд под новый размер.
- Напыление бронзы (баббитирование) с последующей механической обработкой – восстанавливает геометрию без замены детали. Требует спецоборудования и контроля твердости слоя.
Обязательные этапы работ:
- Дефектовка всех валов на биение (допуск до 0.05 мм).
- Очистка масляных каналов и проверка подачи смазки к втулкам.
- Замер зазора "вал-втулка" после запрессовки нутромером. Превышение нормы ведёт к ускоренному износу.
- Притирка валов к новым втулкам с использованием притирочной пасты (для бронзовых деталей).
| Материал втулки | Особенности установки | Смазка при сборке |
| Бронза | Требует хонингования после запрессовки | Масло ATF |
| Сталь с тефлоновым покрытием | Запрессовка с нагревом картера | Графитовая смазка |
| Композит | Запрессовка только оправкой | Сухая сборка |
Важно: после ремонта обязательна промывка гидравлической системы и калибровка адаптаций АКПП сканером. Неотработанные рывки при переключениях в первые 50-100 км – норма для притирки деталей.
Замена соленоидов управления давлением
Основной причиной рывков при включении передачи в АКПП часто является неисправность соленоидов управления давлением (Shift Solenoids). Эти электромагнитные клапаны регулируют подачу трансмиссионной жидкости в гидроблок, влияя на плавность переключений. Их износ или засорение приводят к некорректному давлению масла, что проявляется ударами при старте движения или смене режимов.
Перед заменой обязательна комплексная диагностика: сканирование кодов ошибок, проверка давления в магистралях и анализ данных с датчиков АКПП. Важно исключить другие возможные причины – низкий уровень масла, износ фрикционов или неисправность гидротрансформатора. Замена соленоидов без подтверждения диагноза может не решить проблему.
Порядок выполнения работ
Процедура требует демонтажа гидроблока (клапанной плиты) и включает этапы:
- Слив трансмиссионной жидкости и снятие поддона АКПП.
- Отсоединение электрических разъемов соленоидов и креплений гидравлической плиты.
- Аккуратный демонтаж гидроблока для доступа к соленоидам.
- Извлечение неисправных соленоидов (обычно заменяют комплектом).
- Установка новых деталей с заменой уплотнительных колец.
- Обратная сборка с затяжкой болтов гидроблока с регламентированным моментом.
- Заправка свежей жидкостью ATF и адаптация АКПП через диагностическое оборудование.
Критические нюансы:
- Использование оригинальных соленоидов или проверенных аналогов – дешевые аналоги часто быстро выходят из строя.
- Обязательная промывка поддона и замена фильтра (если предусмотрен конструкцией).
- Контроль чистоты рабочей зоны – попадание грязи в гидроблок недопустимо.
| Типичные признаки износа соленоидов | Последствия некорректной замены |
| Резкие толчки при переходе P/R/D | Повреждение гидроблока из-за перетяжки болтов |
| Задержки включения передач | Утечки ATF через негерметичные уплотнения |
| Плавающие обороты при старте | Ошибки АКПП из-за неправильного подключения |
После замены проводится тест-драйв для оценки плавности переключений. Если рывки сохраняются – требуется углубленная проверка гидравлической системы и механики трансмиссии. Правильно выполненная замена устраняет проблему в 80% случаев при своевременном обращении.
Регулировка концевиков положения селектора
Концевики (контактные датчики) положения селектора передают блоку управления АКПП информацию о выбранном режиме (P, R, N, D). Неправильная их регулировка приводит к некорректному распознаванию позиции рычага, что провоцирует рывки при переключении между режимами, особенно заметные при переходе в "Drive" или "Reverse". Смещение контактов вызывает рассогласование между фактическим положением селектора и сигналом, поступающим в ЭБУ.
Основной симптом неисправности – характерный удар или толчок при включении передачи после запуска двигателя, сопровождаемый задержкой начала движения. Иногда возникают ложные срабатывания защиты (автоматический переход в "нейтраль" при включении "D"), трудности с извлечением ключа из замка зажигания в позиции "P" или неактивность фонарей заднего хода. Перед регулировкой исключите проблемы с уровнем ATF, износом опор двигателя и механическими повреждениями троса селектора.
Процедура регулировки
- Подготовка: Установите автомобиль на ровную поверхность, зафиксируйте стояночным тормозом. Снимите декоративные кожухи вокруг селектора для доступа к механизму.
- Фиксация селектора: Переведите рычаг в строго вертикальное положение "N" (Neutral), используя сервисное меню АКПП или визуальный контроль по меткам на механизме.
- Ослабление креплений: Найдите регулировочные болты или фиксаторы платы концевиков (обычно расположены на кронштейне под селектором). Ослабьте их на 1-2 оборота, не допуская полного откручивания.
- Калибровка: Плавно смещайте плату с концевиками до совпадения контрольных меток (или по показаниям диагностического сканера в режиме реального времени). Убедитесь, что ЭБУ корректно распознает "N" при совмещении меток.
- Фиксация и проверка: Затяните крепежные болты с рекомендованным моментом. Проверьте работу во всех положениях: плавность включения "D"/"R", активацию фонарей заднего хода, беспрепятственное извлечение ключа в "P".
| Критический параметр | Последствия нарушения |
|---|---|
| Зазор между контактами | Ложное определение "P" вместо "R", блокировка стартера |
| Угол срабатывания "Drive" | Удар при включении, пробуксовка фрикционов |
| Положение "Neutral" | Самопроизвольное откатывание на склоне |
Важно: На некоторых моделях (особенно с электронным селектором "by-wire") регулировка выполняется только через диагностическое оборудование с калибровкой нулевых точек. Механическая регулировка без сканера может привести к необратимым ошибкам ЭБУ. При отсутствии меток или доступа к узлу рекомендуется обратиться в специализированный сервис.
Диагностика механизма блокировки гидротрансформатора
Неисправности механизма блокировки гидротрансформатора (ГДТ) часто провоцируют рывки при включении передач или во время движения. Блокировка предназначена для жёсткого соединения двигателя с трансмиссией на определённых скоростях, снижая проскальзывание и повышая КПД. Нарушения в её работе – износ фрикционной накладки, загрязнение каналов, проблемы с давлением или управляющей электроникой – приводят к ударам и вибрациям.
Диагностику начинают с компьютерного сканирования ЭБУ АКПП для выявления ошибок, связанных с соленоидом блокировки (коды P0740, P0741, P2769). Далее анализируют параметры в реальном времени: частоту вращения валов, сигналы управления соленоидом, температуру масла. Несоответствие оборотов двигателя и входного вала АКПП при активации блокировки указывает на проскальзывание.
Ключевые этапы проверки
- Тест соленоида блокировки:
- Измерение сопротивления обмотки (норма: 10-25 Ом).
- Проверка подвижности плунжера и чистоты фильтрующей сетки.
- Контроль электрических цепей на обрыв/короткое замыкание.
- Анализ гидравлической системы:
- Замер давления в магистрали блокировки при разных режимах.
- Осмотр масла на наличие металлической стружки или горелого запаха.
- Проверка состояния уплотнительных колец и каналов гидроблока.
- Механическая инспекция ГДТ:
- Визуальная оценка фрикционного слоя через смотровое окно (при наличии).
- Выявление биения или шумов под нагрузкой (требует демонтажа).
| Симптом при диагностике | Вероятная причина |
|---|---|
| Резкий удар при включении 3-4 передачи | Залипание соленоида, загрязнение клапана гидроблока |
| Периодические подёргивания на малых скоростях | Износ фрикциона ГДТ, низкое давление масла |
| Вибрация только в режиме блокировки | Деформация упругих демпферов, дисбаланс |
Для точной верификации неисправности гидротрансформатора проводят дорожный тест с мониторингом давления и сигналов. Отсутствие плавности при частичной блокировке указывает на неисправность системы регулирования. При выявлении механических дефектов ГДТ (сколы, перегрев фрикциона) обязательна замена или восстановление узла.
Проверка крепления двигателя и коробки на сдвиг
Изношенные опоры двигателя или коробки передач провоцируют чрезмерное смещение силового агрегата при смене режимов работы АКПП. Это вызывает механический удар в трансмиссии при переключении между P, R и D, ощущаемый как резкий рывок.
Неисправные подушки не только усиливают вибрации, но и создают нагрузку на приводные валы, кулису селектора и трубки гидросистемы. Потеря демпфирующих свойств напрямую влияет на плавность включения передач.
Порядок диагностики и признаки неисправности
- Зафиксируйте автомобиль на стояночном тормозе, подложив противооткатные упоры
- Откройте капот и осмотрите опоры двигателя/КПП на предмет:
- Глубоких трещин в резиновых элементах
- Расслоения металла и резины
- Деформации стальных кронштейнов
- Подтеков гидравлической жидкости (для гидроопор)
- Попросите помощника резко переключать режимы АКПП (R→D→R) при работающем двигателе
- Наблюдайте за амплитудой смещения агрегатов – допустимый ход не превышает 10-15 мм
- Проверьте монтировкой (с осторожностью!): вставьте инструмент между опорой и кузовом, аккуратно покачайте для выявления люфта
| Признак повреждения | Последствия для АКПП |
|---|---|
| Разрушение резиновой вставки | Ударные нагрузки на корпус коробки при старте |
| Проседание опоры | Перекос приводных валов → рывки при разгоне |
| Отрыв крепежных болтов | Критическое смещение КПП → обрыв электрических разъемов |
| Деформация кронштейна | Нарушение соосности валов → вибрация на всех режимах |
Анализ вибронагруженности при помощи пирометра
Пирометр используется для бесконтактного измерения температуры узлов трансмиссии в процессе диагностики рывков АКПП. Перегрев компонентов напрямую указывает на зоны критической вибрации и трения, вызванные механическими неисправностями. Контрольные точки включают корпус гидротрансформатора, планетарные ряды, валы и опоры подшипников, где аномальный нагрев свидетельствует о дисбалансе или износе.
Диагностика проводится на прогретом двигателе с поочередным включением режимов (P-R-N-D) под нагрузкой. Критичными считаются отклонения свыше 15-20% от температурного диапазона исправного агрегата. Например, локальный перегрев гидроблока выше 130°C при работе в D-режиме указывает на пробуксовку фрикционов, а асимметричный нагрев картера дифференциала – на деформацию валов.
Интерпретация температурных аномалий
- Гидротрансформатор: Температурные пятна >120°C свидетельствуют о проскальзывании муфты блокировки или дисбалансе лопаток
- Эпицентр нагрева у сальников: Указывает на разрушение подшипников и биение валов (разница >25°C между симметричными точками)
- Равномерный перегрев корпуса АКПП: Признак загрязнения масла или недостаточного давления в магистралях
| Температурная зона | Норма (°C) | Критичное значение (°C) | Возможная неисправность |
|---|---|---|---|
| Гидроблок | 85-95 | >110 | Забитые каналы соленоидов |
| Муфта блокировки ГДТ | 70-80 | >120 | Износ фрикционных накладок |
| Опора вторичного вала | 60-75 | >95 | Деформация вала, разрушение подшипника |
Сопоставление термограмм с фазами вибрации (при помощи синхронизации с данными сканера) выявляет корреляцию между температурными скачками и моментами переключения передач. Особое внимание уделяется динамике остывания узлов после остановки двигателя – быстрое падение температуры подтверждает трение в парах скольжения.
Контроль момента затяжки болтов картера АКПП
Неправильный момент затяжки крепежных элементов картера автоматической трансмиссии напрямую влияет на геометрию внутренних компонентов. Слабая затяжка провоцирует микросмещения картера при переключении передач, создавая люфт в зоне фрикционных пакетов и гидроблока. Избыточное усилие, в свою очередь, деформирует алюминиевые посадочные плоскости, нарушая соосность валов и герметичность стыков.
Диагностика начинается с проверки последовательности закручивания болтов по схеме производителя (обычно крестообразной от центра). Обязательно исследуются признаки коррозии или механических повреждений резьбы, которые искажают фактическое усилие при затяжке. Использование динамометрического ключа с градуировкой 10-25 Н·м (точные значения берутся из сервисной документации модели) – обязательное условие.
Критические аспекты процедуры
- Подготовка поверхности: удаление старого герметика и обезжиривание привалочных плоскостей картера и корпуса АКПП
- Калибровка инструмента: проверка погрешности динамометрического ключа перед работой
- Многоэтапная затяжка: предварительная фиксация с усилием 5-7 Н·м с последующим дотягиванием до номинала в 2-3 подхода
| Типовая проблема | Последствие для АКПП |
|---|---|
| Неравномерное усилие на смежных болтах | Перекос гидроблока, заклинивание золотников |
| Нарушение порядка затяжки | Локальные напряжения, трещины картера |
| Игнорирование замены болтов | Просадка усилия из-за усталости металла |
- Заменяйте одноразовые болты (помечены производителем как TTY – "torque to yield") – они не подлежат повторному использованию
- Контролируйте глубину отверстий – остатки герметика или стружки сокращают эффективную длину резьбы
- Применяйте только рекомендованный герметик – неподходящие составы изменяют трение в резьбовом соединении
Тестирование датчика температуры ATF
Датчик температуры трансмиссионной жидкости (ATF) напрямую влияет на качество переключения передач в АКПП. При его некорректных показаниях блок управления (ЭБУ) может ошибочно рассчитывать давление в магистрали и моменты переключений, что проявляется рывками при старте с места или переключении режимов.
Проверку начинают с визуального осмотра датчика и его разъема на предмет повреждений, окисления контактов или следов подтеков ATF. Далее измеряют сопротивление датчика при разных температурах жидкости, сравнивая показания с нормативами производителя. Критично проверить реакцию на прогрев: сопротивление должно плавно снижаться по мере роста температуры.
Порядок диагностики
Для тестирования понадобится мультиметр, термометр и таблица эталонных значений сопротивления. Обязательно соблюдайте меры безопасности при работе с горячей ATF.
- Холодная проверка:
- Измерьте сопротивление датчика при температуре ATF 20-25°C.
- Сравните результат с таблицей в сервис-мануале (например: 3.5-4.8 кОм при 20°C).
- Прогревочный тест:
- Запустите двигатель, прогрейте ATF до 60°C и 80°C.
- Фиксируйте изменение сопротивления (пример: 0.8-1.2 кОм при 80°C).
- Проверка цепи:
- Отсоедините разъем датчика и ЭБУ АКПП.
- Прозвоните провода на обрыв и короткое замыкание.
Типичные неисправности:
| Симптом | Возможная причина |
| Сопротивление не меняется при нагреве | Выход датчика из строя |
| Значения вне диапазона | Калибровочный сдвиг или загрязнение контактов |
| Обрыв цепи | Повреждение проводки или разъема |
Важно: После замены датчика выполните адаптацию АКПП через диагностическое оборудование. Несоответствие температуры ATF реальным условиям приводит к жестким включениям передач, ранним блокировкам ГДТ и ускоренному износу фрикционов.
Перепрошивка ПО блока управления трансмиссией
Перепрошивка программного обеспечения блока управления трансмиссией (TCU) – целенаправленная процедура обновления заводских алгоритмов управления АКПП. Она актуальна при рывках во время переключения передач, вызванных программными сбоями или устаревшей версией ПО. Электронный блок напрямую влияет на моменты включения сцеплений, давление масла и адаптационные параметры, поэтому коррекция его логики часто устраняет толчки.
Производители регулярно выпускают обновления ПО для устранения известных ошибок и оптимизации работы трансмиссии. Установка актуальной версии прошивки может решить проблемы некорректных переключений, улучшить адаптацию к износу фрикционов и стабилизировать гидравлическое давление. Для процедуры требуется специализированное диагностическое оборудование и доступ к серверу производителя для загрузки корректных файлов.
Процесс и ключевые аспекты перепрошивки
- Диагностика: сканирование кодов ошибок, проверка актуальности текущей версии ПО через дилерский сканер.
- Подготовка: подключение стабилизатора напряжения к АКБ для предотвращения сбоев при перепрошивке.
- Загрузка ПО: передача обновления на TCU через диагностический разъем OBD-II с использованием оригинального ПО.
- Адаптация: выполнение процедуры обучения после прошивки для калибровки сцеплений и соленоидов.
Типичные ситуации для перепрошивки:
- Рывки появляются после замены АКПП или сброса адаптаций.
- Ошибки TCU (например, P0700, P0715) не связаны с механическими неисправностями.
- Существуют сервисные бюллетени производителя по обновлению ПО для конкретной модели.
| Преимущества | Риски |
|---|---|
| Устранение программных багов, влияющих на плавность переключений | Критический сбой TCU при прерывании процесса или нестабильном напряжении |
| Оптимизация работы гидроблока и соленоидов | Несовместимость ПО с «неофициальными» версиями прошивок |
| Восстановление корректной адаптации к износу компонентов | Необходимость калибровки смежных систем (двигатель, ABS) |
После перепрошивки обязательна проверка в режимах движения, вызывавших рывки. Если проблема сохраняется, требуется углубленная диагностика механической части АКПП. Процедуру рекомендуется выполнять в специализированных центрах, имеющих лицензионное ПО и оборудование.
Замена дефектного датчика положения селектора
Неисправный датчик положения селектора (ДПС) часто вызывает рывки автомобиля при переключении передач АКПП. Этот сенсор сообщает блоку управления трансмиссией о выбранном водителем режиме (P, R, N, D и т.д.), а некорректные данные приводят к ошибкам в работе гидроблока и давлении масла.
Признаком проблемы служат не только толчки при включении D или R, но и хаотичные переключения скоростей, неработающая блокировка селектора на паркинге, мигание индикатора "Check Engine" с сохраненными кодами ошибок (например, P0705, P0706). Диагностика сканером и проверка сопротивления датчика мультиметром по спецификациям производителя подтверждают его выход из строя.
Процедура замены датчика
Работу выполняют после снятия защиты картера и отключения АКБ. Основные этапы:
- Снятие старого датчика:
- Отсоедините электрический разъем ДПС, нажав на фиксатор.
- Выкрутите крепежные болты (обычно 2-3 шт.) ключом подходящего размера.
- Аккуратно снимите датчик с вала селектора, избегая повреждения штока.
- Подготовка и установка нового датчика:
- Очистите посадочное место и вал селектора от грясти ветошью.
- Совместите шлицы вала с отверстием нового ДПС, убедитесь в правильной ориентации корпуса.
- Наживите болты крепления без перекоса и затяните с моментом, указанным в сервисной документации (обычно 8-12 Н·м).
- Финишные операции:
- Подключите разъем к датчику до щелчка фиксатора.
- Подсоедините АКБ, выполните адаптацию селектора через диагностическое оборудование (если требуется для модели).
- Проверьте работу трансмиссии во всех режимах, включая переходы между P-R-N-D.
Важно: Используйте только оригинальный или рекомендованный производителем датчик – несоответствие характеристик вызовет повторные сбои. После замены удалите ошибки из памяти ЭБУ и убедитесь в плавности включения передач на прогретом двигателе.
Ревизия шлицевых соединений в приводе КПП
Износ шлицевых соединений карданного вала, полуосей или привода гидротрансформатора провоцирует люфт, передающий ударные нагрузки при переключении передач. Вибрация и рывки особенно ощутимы в момент трогания с места или перехода между режимами R-D-N. Неравномерный износ шлицов возникает из-за недостаточной смазки, коррозии, механических перегрузок либо естественного старения узла.
Диагностика требует демонтажа приводных элементов для визуального и инструментального контроля. Критически важны замеры зазора между сопрягаемыми шлицами и оценка состояния зубьев. Допустимый люфт не должен превышать 0.3–0.5 мм – превышение ведет к ударному контакту деталей под нагрузкой.
Порядок проверки и устранения неисправностей
- Демонтаж привода: снять кардан/полуоси/вал гидротрансформатора согласно ремонтной схеме ТС.
- Очистка и дефектовка:
- Удалить грязь и остатки смазки металлической щеткой.
- Проверить шлицы на трещины, сколы, задиры (использовать увеличительное стекло).
- Измерить зазор щупом или индикаторным нутромером.
- Критерии замены:
- Выработка более 30% глубины зуба.
- Наличие ступенчатого износа ("конусность").
- Деформация посадочных зон.
| Признак неисправности | Действие |
|---|---|
| Незначительная коррозия без потери геометрии | Зачистка абразивной пастой, нанесение графитовой смазки |
| Локальные задиры на зубьях | Притирка, замена при превышении зазора |
| Выявленный люфт свыше нормы | Обязательная замена узла в сборе |
После замены поврежденных элементов обязательна проверка соосности валов и контроль момента затяжки крепежных фланцев. Пренебрежение этой операцией вызывает перекос и ускоренный износ новых шлицев. Для защиты соединений используйте только рекомендованные автопроизводителем консистентные смазки (например, Molykote или Loctite LB 8012).
Фиксация показаний давления масла в разных режимах движения
Для диагностики рывков при включении передачи критически важно измерить давление масла на всех ключевых режимах работы АКПП. Нестабильное давление часто указывает на неисправности масляного насоса, забитого фильтра, изношенных соленоидов или утечки в гидроблоке.
Замеры проводят манометром, подключенным к диагностическому порту гидравлической системы АКПП, строго соблюдая технику безопасности. Данные фиксируют вручную или с помощью регистратора при последовательном выполнении условий.
Порядок и параметры замеров
Основные режимы для контроля:
- Холостой ход (нейтраль/паркинг): эталонный показатель;
- Переключение R→D/D→R: пиковые нагрузки при смене направления;
- Движение с постоянной скоростью (40-60 км/ч);
- Кикдаун: резкое ускорение с полным открытием дросселя.
| Режим | Норма давления (бар) | Отклонение → Возможная неисправность |
|---|---|---|
| Холостой ход | 2.5–4.5 | Снижение → Засор фильтра, износ насоса |
| Переключение R↔D | 10–18 | Скачки → Неисправность соленоидов, утечки в гидроблоке |
| Кикдаун | До 20 | Медленный рост → Забита сетка маслоприемника |
Критичные признаки:
- Давление ниже нормы на холостом ходу + рывки при старте → засор основного фильтра;
- Резкие перепады при переключении R/D → износ регуляторов давления или уплотнений;
- Отставание роста давления при разгоне → недостаток уровня масла или аэрация жидкости.
Список источников
Статья подготовлена на основе анализа технической документации и экспертных материалов по диагностике автоматических трансмиссий. Приведенные источники отражают ключевые аспекты функционирования АКПП и типовые причины рывков при переключении передач.
Для обеспечения точности информации использовались специализированные автомобильные руководства, данные производителей трансмиссий и практические наработки сервисных центров. Ниже представлен перечень основных материалов, применяемых при исследовании проблемы.
Технические и справочные материалы
- Официальные сервисные руководства ZF, Aisin, Jatco
- Диагностические протоколы TSB (Technical Service Bulletins)
- Учебные курсы Bosch "Диагностика электронных систем трансмиссии"
- Монография "Гидромеханика автоматических коробок передач" В.П. Третьякова
- Справочник "Типовые неисправности АКПП" от Ассоциации автотехников
- Журнал "Автосервис: практика ремонта" (архивные выпуски 2018-2023 гг.)
- Форумные анализы на специализированных ресурсах (Drive2, AA55.ru)
- Отчеты испытательных полигонов по адаптивным алгоритмам переключения
