Автомобильное реле на 4 контакта - Устройство, работа и выбор

Статья обновлена: 04.08.2025

Реле – компактный, но незаменимый компонент электросистем современных автомобилей. Четырёхконтактные электромеханические реле играют особую роль в управлении мощными потребителями энергии: фарами, стартером, топливным насосом, вентилятором охлаждения.

Принцип работы устройства основан на усилении слабого управляющего сигнала, что обеспечивает защиту выключателей и бортовой сети от перегрузок. В этой статье подробно рассмотрены конструктивные особенности реле, этапы срабатывания контактов, а также практические советы по диагностике и выбору надёжных моделей.

Конструкция реле

Стандартное 4-контактное реле монтируется в прямоугольный полимерный корпус, обеспечивающий защиту от влаги и загрязнений. Через прозрачную крышку визуально контролируются контактные группы и механизм. Внутри расположены: цилиндрическая медная катушка, набор подвижных/неподвижных контактов, магнитопровод и возвратная пружина. Нижняя часть корпуса оснащена четырьмя электрическими выводами стандартного размера.

Катушка наматывается на пластиковую катушку и фиксируется на П-образном магнитопроводе. Подвижный якорь из ферромагнитного сплава шарнирно закреплен над сердечником и соединяется с толкателем контактов. На якоре установлена пружина, обеспечивающая обратный ход при обесточивании. Силовые контакты (обычно серебряные или медные) изолированы от катушки и смонтированы в отдельном блоке для коммутации высоких токов.

Корпус: Пластиковый каркас с 4 выводами для установки в колодку.
Катушка: Медный обмоток вокруг сердечника, рассчитанный на 12В.
Контакты: Две пары клемм (30/87 – силовые, 85/86 – управляющие).
Пружина: Стальной элемент сжатия для сброса якоря.
Сердечник: Стальной магнитопровод, фокусирующий поле катушки.

Физика процесса: как ток катушки управляет силовыми контактами

При подаче напряжения на клеммы катушки через неё начинает протекать электрический ток, создавая вокруг обмотки электромагнитное поле. Это поле намагничивает сердечник, превращая его в мощный электромагнит. Возникшая магнитная сила преодолевает сопротивление возвратной пружины и втягивает якорь, который механически соединён с подвижными силовыми контактами.

Перемещение якоря меняет состояние контактной группы: в 4-контактных реле типа SPDT подвижная пластина синхронно размыкает одни контакты и замыкает другие. Сила магнитного удержания сохраняется до момента отключения тока катушки, после чего пружина возвращает якорь в исходное положение, восстанавливая первоначальную коммутацию силовых цепей.

Ключевые этапы преобразования энергии:

Электрическая энергия в катушке генерирует магнитный поток
Магнитное поле преобразуется в механическое движение якоря
Кинетическая энергия якоря осуществляет коммутацию силовой цепи

Этап	Компонент	Функция
Возбуждение	Катушка	Создание электромагнитного поля
Перемещение	Якорь + Пружина	Преобразование магнитной энергии в движение
Коммутация	Контактная группа	Замыкание/размыкание силовой цепи

Герметичная конструкция корпуса предотвращает окисление контактов и обеспечивает стабильность характеристик электромагнита в условиях вибрации и влажности.

Цепь управления vs силовая цепь: разбор схемы подключения контактов

Четырёхконтактное реле разделяет электрические цепи на две изолированные группы: управляющую (низкоточную) и силовую (высокоточную). Цепь управления включает обмотку реле и подключается к выводам 85 и 86. Она получает слабый сигнал (например, от кнопки в салоне или ЭБУ) для активации реле. Силовая цепь замыкается через контакты 30 и 87, коммутируя основной ток нагрузки к энергоёмким потребителям (фары, стартер, топливный насос).

При подаче напряжения на управляющую цепь создаётся магнитное поле, которое механически переключает контактную группу. Это замыкает цепь между клеммой 30 (постоянный +12В от АКБ) и 87 (выход на нагрузку), одновременно размыкая соединение с 87a (если контакт нормально-замкнутый). Ключевой принцип: малые токи в управлении контролируют большие токи в силовых линиях.

Правила подключения

Основные рекомендации:

Управляющая цепь: Запитана через предохранитель ≤10-15A. Вывод 85 – к «минусу» (массе), 86 – к управляющему «плюсу» (например, от замка зажигания).
Силовая цепь:
- Контакт 30: напрямую к АКБ через предохранитель номиналом под защищаемую нагрузку.
- Контакт 87: к потребителю.

Контакты	Назначение	Типовая нагрузка
85, 86	Цепь управления (катушка)	<0.5А
30	Постоянный +12В (силовой вход)	25-40А и выше
87	Выход на нагрузку	25-40А и выше

Важно: В 5-контактных реле 87a обеспечивает нормально-замкнутое соединение с контактом 30 при неактивном реле. Для предотвращения перегрева всегда включайте силовую цепь через предохранитель у АКБ и крепите корпус реле на металлические поверхности для теплоотвода.

Диагностика неисправностей: типичные поломки автомобильных реле и их признаки

Основные неисправности четырехконтактных автомобильных реле можно разделить на три категории: механический износ, электрические проблемы и коррозионные повреждения. Механические поломки часто вызваны усталостью металлических элементов или вибрацией, тогда как электрические сбои обычно связаны с перегрузкой цепи или деградацией контактных групп. Коррозия проникает в корпус особенно активно в зонах с высокой влажностью или при повреждении герметизации.

Признаки неисправности проявляются как частичный или полный отказ системы, которую реле контролирует (фары, топливный насос, вентилятор охлаждения). Характерным индикатором служит щелкающий звук без срабатывания нагрузки либо непрерывное гудение катушки. Визуальный осмотр часто выявляет оплавление пластикового корпуса или почерневшие контакты.

Распространенные поломки и диагностические признаки

Тип неисправности	Внешние признаки	Поведение системы
Залипание контактов	Постоянное напряжение на нагрузке после выключения зажигания	Фары/вентилятор работают непрерывно
Обрыв катушки	Отсутствие щелчка при подаче напряжения	Полное невключение управляемого устройства
Коррозия контактов	Зеленый налет на клеммах, окисление	Прерывистая работа оборудования
Загрязнение/эрозия контактных групп	Копоть внутри корпуса, оплавление пластика	Срабатывание с задержкой, искрение

Проверочная методика: Тестирование мультиметром включает замер сопротивления катушки (норма 60-120 Ом) и «прозвонку» контактных пар (87-30 должны размыкаться/замыкаться при подаче напряжения на катушку). Обязательно сверяйтесь со схемой расположения контактов на корпусе – их нумерация варьируется у разных производителей.

Критичные рекомендации: Заменяйте реле на аналоги с идентичными нагрузочными характеристиками. Установка изделия с меньшим токовым номиналом вызовет мгновенный выход из строя. При частых отказах проверяйте цепь нагрузки на короткие замыкания и состояние разъемов – плохой контакт в колодке ведет к локальному перегреву.

Практическое тестирование: как проверить исправность 4-контактного реле мультиметром

Подготовьте мультиметр и снимите реле с посадочного места. Установите мультиметр в режим измерения сопротивления (Ω). Определите распиновку контактов по схеме на корпусе реле: стандартная маркировка включает выводы 85 и 86 (управляющая катушка), 30 (общий контакт), 87 (нормально разомкнутый контакт).

Проверьте целостность катушки, замерив сопротивление между контактами 85 и 86. Исправная катушка покажет значение 50-120 Ом. Бесконечное сопротивление указывает на обрыв обмотки, а близкое к нулю – на короткое замыкание. Убедитесь в отсутствии замыкания между катушкой и силовой цепью: сопротивление между выводами 85/86 и контактом 30 должно быть бесконечным.

Тестирование режимов коммутации

Проверьте нормальное состояние контактов (без подачи напряжения на катушку):

Нормально разомкнутая пара (30-87): сопротивление должно стремиться к бесконечности
Замыкание на корпус: убедитесь, что контакт 30 не закорочен на массу

Проверьте активированное состояние реле:

Подайте 12В от аккумулятора на контакты 85 (-) и 86 (+)
Измерьте сопротивление между контактами 30 и 87 – исправное реле покажет 0-2 Ом
Измерьте напряжение на разомкнутых контактах при снятом питании катушки

Состояние	Пара контактов	Нормальное значение
Без напряжения	85-86	50-120 Ом
Без напряжения	30-87	∞ (разомкнуто)
С напряжением 12В	30-87	≈0 Ом (замкнуто)

Ключевые признаки неисправности: отсутствие щелчка при подаче напряжения, залипание контактов, обрыв катушки или нарушение изоляции. Для точной диагностики сравнивайте показания с рабочим реле аналогичной модели.

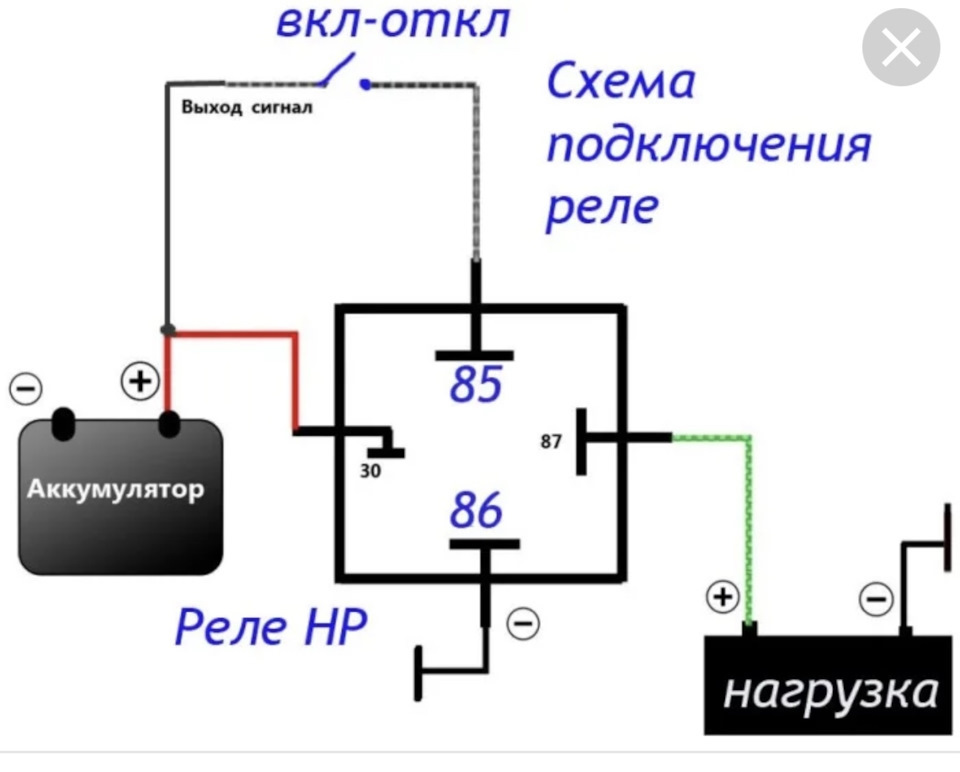

Подключение своими руками: схема распиновки и важные нюансы монтажа

Стандартная распиновка 4-х контактного реле включает: контакт 30 (магистральный "+" от АКБ через предохранитель), контакт 87 (выход силового тока к нагрузке), контакт 86 (управляющий "+" от источника сигнала, например кнопки), контакт 85 (управляющий "-" на массу кузова. При срабатывании катушки (напряжение между 86 и 85) группа контактов 30-87 замыкает цепь питания потребителя.

Перед подключением обесточьте бортовую сеть, сняв клемму с АКБ. Для силовых линий (контакт 30 и 87) используйте медные провода сечением не менее 1.5–2.5 мм² (соответствует 10–15А), для управляющей цепи (86 и 85) – от 0.5 мм². Зачищайте изоляцию на 7–9 мм, применяйте обжимные клеммы с изоляционными колпачками.

Защита цепи питания: на проводе между АКБ и контактом 30 обязателен предохранитель в 20 см от аккумулятора. Номинал – на 10–20% выше тока нагрузки.
Электрическая безопасность: изолируйте соединения термоусадкой или ПВХ-лентой, прокладывайте провода вдали от вращающихся/нагретых элементов.
Надежность крепления: закрепите корпус реле на сухой поверхности с демпфирующими прокладками, предотвращающими вибрации.
Контроль цепи управления: при тестировании подключите фары/сигнализацию после полного монтажа без запуска двигателя. Эффект работы должен проявляться сразу.

Выбор реле: рекомендации по брендам и параметрам для замены

При подборе автомобильного реле критически важно учитывать номинальный ток коммутации – он должен соответствовать или превышать нагрузку управляемой цепи. Ориентируйтесь на напряжение катушки (12В для легкового авто) и тип контактов (SPST для базовых схем). Избегайте аналогов с алюминиевыми контактами или незащищенным корпусом, уязвимыми к окислению и вибрации.

Эксплуатация реле неизвестных марок увеличивает риск короткого замыкания, ложных срабатываний и расплавления корпуса. Выбирайте изделия с клеммами из цельнотянутой меди, герметичным корпусом (например, стандарт IP67) и прозрачной крышкой для визуального контроля контактов.

Проверенные бренды

HELLA – эталон износостойкости для температур от -40°C до +125°C
Bosch – контакты с серебряным напылением и точная калибровка катушки
OMRON – японские реле с кварцевым наполнителем корпуса против вибрации
Littelfuse – встроенные супрессоры для защиты от ЭМИ

Параметр	Оптимальные значения	Приоритетность
Ток коммутации	30–40А для фар/стартера	Критично
Износостойкость	> 100 000 циклов срабатывания	Высокая
Диапазон температур	-40°C до +120°C	Средняя
Тип клемм	Паяные/врезные вместо винтовых	Опционально

Важно: Перед установкой зачистите посадочное гнездо от окислов и проверьте силу натяжения клемм тестером. Даже качественное реле выйдет из строя при перегреве из-за плохого контакта.
