Автомобильные вентиляторы охлаждения - выбор, особенности, рекомендации

Статья обновлена: 18.08.2025

Перегрев двигателя – одна из самых опасных неисправностей автомобиля. Неотъемлемой частью системы охлаждения, предотвращающей эту проблему, является вентилятор. Его исправная и эффективная работа критически важна для поддержания оптимальной температуры силового агрегата в любых условиях эксплуатации.

Данная статья предоставляет полный обзор автомобильных вентиляторов охлаждения. Мы рассмотрим их типы, принципы работы и ключевые характеристики. Вы получите практические рекомендации по выбору нового вентилятора при замене и узнаете полезные советы по диагностике состояния и продлению срока службы вашей системы охлаждения.

Основные типы электродвигателей вентиляторов

Электродвигатель определяет ключевые характеристики вентилятора охлаждения: производительность, энергопотребление, уровень шума, надежность и стоимость. Правильный выбор типа двигателя напрямую влияет на эффективность работы всей системы охлаждения двигателя автомобиля.

В современных автомобилях применяются преимущественно три типа электродвигателей для вентиляторов, каждый из которых обладает специфическими особенностями конструкции и эксплуатационными параметрами.

Ключевые разновидности

• Коллекторные (щеточные) двигатели постоянного тока:
  • Конструкция: Используют графитовые щетки и коллектор для передачи тока на вращающуюся часть (ротор).
  • Особенности: Простая и дешевая конструкция, легко регулируются по скорости изменением напряжения. Основные недостатки – ограниченный ресурс из-за износа щеток и коллектора, искрение, повышенный шум, меньший КПД по сравнению с современными аналогами.
• Бесщеточные двигатели постоянного тока (BLDC):
  • Конструкция: Не имеют щеток. Ток коммутируется электронным контроллером через статорные обмотки.
  • Особенности: Высокий КПД, большой ресурс, низкий уровень шума и вибраций, точное управление скоростью. Требуют сложного контроллера, что делает их дороже коллекторных. Наиболее распространенный тип в новых автомобилях.
• Электромагнитные муфты вентилятора:
  • Конструкция: Используют привод не от электромотора, а от коленчатого вала двигателя через ременную передачу. Включение/выключение и регулировка скорости осуществляются электромагнитной муфтой.
  • Особенности: Обеспечивают очень высокую производительность (часто используются на грузовиках и внедорожниках). Потребляют меньше энергии от бортовой сети. Сложнее и дороже в производстве и ремонте, добавляют нагрузку на двигатель.

Жидкостное охлаждение vs воздушное: дискуссия

Обе системы выполняют одну задачу – отвод избыточного тепла от двигателя, но используют принципиально разные методы. Воздушное охлаждение полагается на прямой обдув цилиндров и головок блока встречным потоком воздуха или мощным вентилятором, что обеспечивает простоту конструкции. Жидкостное же применяет антифриз, циркулирующий по рубашке охлаждения и магистралям, перенося тепло к радиатору, где оно рассеивается в атмосферу.

Ключевое различие кроется в эффективности теплопередачи и стабильности температурного режима. Жидкость обладает значительно большей теплоемкостью по сравнению с воздухом, что позволяет точнее контролировать нагрев деталей двигателя, особенно под нагрузкой или в жару. Воздушные системы дешевле и легче, но часто проигрывают в равномерности охлаждения и шумности на высоких оборотах вентилятора.

Сравнение характеристик

Критерий	Воздушное охлаждение	Жидкостное охлаждение
Сложность конструкции	Минимальная (вентилятор, кожухи)	Высокая (помпа, радиатор, патрубки, термостат)
Вес системы	Низкий	Высокий (из-за жидкости и компонентов)
Шумность работы	Выше (особенно при высоких оборотах)	Ниже (вентилятор включается реже)
Ремонтопригодность	Проще диагностика и замена	Сложнее (риск протечек, завоздушивания)
Эффективность в жару/пробках	Снижается из-за отсутствия потока воздуха	Стабильна (теплоемкость жидкости компенсирует недостаток обдува)

Ключевые аргументы в дискуссии:

• За воздушное: Дешевизна, отказоустойчивость (нет риска "закипания" или разгерметизации), быстрый прогрев мотора зимой.
• За жидкостное: Точный термоконтроль (предотвращение перегрева и детонации), компактность моторного отсека, совместимость с системами рециркуляции и подогрева салона.

Современные автомобили преимущественно используют жидкостное охлаждение из-за ужесточения экологических норм и требований к мощности. Однако для маломощных двигателей, мототехники или спецтехники воздушные системы остаются актуальными благодаря своей надежности и простоте.

Односкоростные модели: преимущества и минусы

Односкоростные вентиляторы охлаждения двигателя работают исключительно на одной фиксированной скорости вращения, активируясь термовыключателем при достижении заданной температуры охлаждающей жидкости.

Их конструкция предельно проста: электродвигатель напрямую подключается к питанию через реле, без сложных блоков управления или регулировочных резисторов.

Сильные стороны

Ключевые преимущества таких моделей:

• Надежность и долговечность: Минимум компонентов снижает риск поломок. Отсутствие электронных регуляторов продлевает срок службы.
• Простота установки и ремонта: Понятная схема подключения (масса, питание через реле) упрощает монтаж и диагностику неисправностей.
• Низкая стоимость: Цена значительно ниже многоскоростных или PWM-аналогов из-за элементарной конструкции.
• Максимальная производительность: При включении сразу выдают полную мощность, обеспечивая интенсивное охлаждение в критических режимах.

Слабые стороны

Основные недостатки односкоростных вентиляторов:

• Отсутствие регулировки: Неадаптивны к реальным условиям. Работают только "вкл/выкл", что может быть избыточно для умеренного прогрева.
• Повышенный шум: Резкий старт на полных оборотах создает высокий уровень шума в салоне.
• Ударные нагрузки на электросеть: Пусковой ток максимален, что создает нагрузку на генератор, АКБ и реле.
• Неэффективность в переходных режимах: Частые включения/выключения при пограничных температурах, невозможность поддержания оптимального теплового баланса.

Двухскоростные системы: особенности работы

Двухскоростные вентиляторы охлаждения оснащаются электродвигателем с двумя режимами вращения: низкой и высокой скоростью. Переключение между режимами осуществляется автоматически блоком управления на основе сигналов датчиков температуры охлаждающей жидкости. При достижении порогового значения температуры (обычно 85-95°C) активируется первая скорость, обеспечивая умеренное охлаждение.

Если температура продолжает расти (часто при 100-105°C), система переключается на максимальную скорость вращения для интенсивного отвода тепла. Такая ступенчатая работа снижает нагрузку на бортовую сеть и уменьшает шум при частичной нагрузке на двигатель. После снижения температуры ниже установленного гистерезиса (примерно на 5-10°C меньше точки включения) вентилятор отключается.

Ключевые компоненты управления

• Термовыключатели – биметаллические датчики с двумя контактными группами для разных температурных порогов
• Резистор снижения напряжения – ограничивает ток при работе на низкой скорости
• Реле управления – коммутируют цепи питания электродвигателя

Режим	Температура активации	Потребляемый ток	Уровень шума
Низкая скорость	85-95°C	8-15А	Умеренный
Высокая скорость	100-105°C	20-40А	Высокий

Основное преимущество двухступенчатой системы – баланс между эффективностью охлаждения и энергопотреблением. Недостатки включают сложность электрической схемы и повышенную вероятность выхода из строя дополнительных компонентов (резисторов, реле). Для диагностики проверяют сопротивление добавочного резистора (обычно 0.3-0.6 Ом) и срабатывание реле при нагреве двигателя.

Бесщеточные электромоторы: почему современные?

Бесщеточные двигатели (BLDC) вытесняют классические щеточные конструкции в автомобильных вентиляторах благодаря принципиально иной схеме передачи тока. Вместо физического контакта графитовых щеток с коллектором здесь применяется электронное управление обмотками статора через контроллер. Это исключает главный источник износа и искрообразования.

Отсутствие трения щеток о коллектор снижает энергопотребление на 20-30% при одинаковой мощности. Электроника точно регулирует скорость вращения в зависимости от температуры антифриза, что невозможно в простых щеточных моделях с резисторным управлением. Результат – стабильный отвод тепла без перегрузок генератора.

Ключевые технологические преимущества

• Ресурс работы: 10,000+ часов против 2,000–3,000 у щеточных аналогов
• Энергоэффективность: КПД до 90% за счет минимизации потерь на трение
• Плавность работы: Отсутствие вибраций от щеточного узла снижает шум на 15 дБ
• Безопасность: Искробезопасность в условиях паров бензина и масла

Контроллер бесщеточного мотора интегрируется с бортовой CAN/LIN-шиной, позволяя реализовать: прогнозирующее управление (адаптация к пробкам), поэтапный запуск (снижение нагрузки на АКБ) и диагностику неисправностей. Даже при поломке одной из обмоток двигатель сохраняет работоспособность на пониженной мощности.

Параметр	Щеточный двигатель	Бесщеточный двигатель
Механический износ	Коллектор/щетки (замена каждые 2-3 года)	Отсутствует
Точность регулировки	Ступенчатая (3-5 скоростей)	Беспрерывная (0-100%)
Защита от заклинивания	Термопредохранитель (одноразовый)	Автоматическое отключение при перегрузке

Единственный недостаток BLDC – высокая стоимость, обусловленная сложной электроникой. Однако долгий срок службы и экономия топлива (до 0,2 л/100 км) компенсируют разницу в цене за 2-3 года эксплуатации. Для современных автомобилей с системами старт-стоп и гибридными установками бесщеточная технология стала стандартом.

Автоматическое включение: условия срабатывания

Современные автомобильные вентиляторы охлаждения активируются без участия водителя при достижении критических температурных показателей двигателя. Датчик температуры охлаждающей жидкости (ДТОЖ), расположенный в головке блока цилиндров или патрубке радиатора, передает данные электронному блоку управления (ЭБУ).

ЭБУ сравнивает полученные значения с заводскими настройками температурного диапазона. При превышении порогового уровня (обычно 95–105°C для большинства моделей) подается сигнал на реле вентилятора, замыкающее электрическую цепь. Некоторые системы используют дополнительный датчик для кондиционера: при его включении вентилятор запускается независимо от температуры ДВС.

Ключевые факторы срабатывания

• Температура охлаждающей жидкости: Основной триггер. Пороговые значения варьируются:

Тип двигателя	Средний диапазон срабатывания
Бензиновый	98–103°C
Дизельный	92–97°C
Турбированный	95–100°C

• Активация кондиционера: Вентилятор включается для отвода тепла от конденсатора.
• Режим "Stop-Start": Предотвращает перегрев при остановке ДВС в пробках.
• Аварийный перегрев: При сбоях ДТОЖ ЭБУ включает вентилятор постоянно.

Важно: После выключения зажигания вентилятор может работать до 10 минут, если температура ОЖ превышает 110°C. В гибридных авто алгоритм учитывает нагрев тяговой батареи.

Прямое подключение к аккумулятору: опасность

Прямая коммутация вентилятора с аккумулятором исключает защитные элементы штатной электропроводки автомобиля. Без предохранителей цепь становится уязвимой к коротким замыканиям: перегрев проводов, оплавление изоляции и возгорание становятся реальными рисками. Отсутствие реле управления приводит к непрерывной работе вентилятора даже при выключенном двигателе.

Такая схема вызывает ускоренный износ щеток и подшипников электродвигателя из-за постоянной нагрузки на максимальных оборотах. При некорректном монтаже возможна переполюсовка, выводящая обмотки из строя. Наиболее критична угроза глубокого разряда АКБ при забытом отключении вентилятора – это парализует запуск двигателя и сокращает ресурс батареи.

Ключевые риски и последствия

• Пожарная опасность: Расплавление проводки при КЗ без предохранителя
• Разряд аккумулятора: Полная потеря емкости АКБ за 2-4 часа работы
• Механический износ: Сокращение ресурса подшипников на 40-60%
• Перегрев обмоток: Деградация изоляции и межвитковое замыкание

Ошибка подключения	Вероятное последствие	Стоимость ремонта
Отсутствие предохранителя	Возгорание моторного отсека	От 15 000 ₽
Провод недостаточного сечения	Плавление изоляции, КЗ	3 000 - 8 000 ₽
Переполюсовка клемм	Сгорание обмотки двигателя	4 000 - 12 000 ₽

Минимизировать угрозы позволяет обязательная установка предохранителя номиналом на 15-25% выше рабочего тока вентилятора в разрыв плюсового провода. Сечение кабеля должно превышать штатное на 1.5 мм². Подключение через реле с термодатчиком исключает работу при заглушенном двигателе.

Перегрев мотора: как реагирует вентилятор

При достижении критической температуры охлаждающей жидкости (обычно 95-105°C) срабатывает температурный датчик двигателя. Он передает сигнал на реле управления вентилятором, замыкая электрическую цепь. В этот момент включается принудительное охлаждение радиатора независимо от скорости движения автомобиля.

Вентилятор активируется на высокой скорости вращения для максимального воздушного потока. Лопасти интенсивно прогоняют воздух через соты радиатора, ускоряя теплообмен. Это продолжается до снижения температуры жидкости до безопасного порога (примерно 85-90°C), после чего датчик размыкает цепь и вентилятор отключается.

Ключевые особенности работы

• Двухскоростные системы: В современных авто часто реализованы 2 режима:
  • Низкая скорость (85-95°C) – профилактический обдув
  • Высокая скорость (100+°C) – аварийное охлаждение
• Прямое подключение: При отказе реле водитель может вручную замкнуть контакты датчика для аварийного запуска
• Взаимосвязь с кондиционером: Вентилятор автоматически включается при активации А/C для защиты конденсатора

Тип управления	Принцип работы	Преимущества
Электромеханический	Реле + термовыключатель	Простота конструкции, ремонтопригодность
Электронный	Контроллер ЭБУ + ШИМ-регулятор	Плавное регулирование скорости, точный контроль температуры

Важно: Постоянная работа вентилятора на высокой скорости свидетельствует о неисправностях – утечке антифриза, засорении радиатора или поломке термостата. Характерный признак критического перегрева – включение вентилятора сразу после запуска холодного двигателя.

Ручное включение: кнопка как спасатель

Нештатные ситуации на дороге часто требуют немедленного вмешательства в работу системы охлаждения двигателя. При отказе датчика температуры, неисправности термовыключателя или медленном срабатывании автоматики в пробке ручное управление вентилятором становится критически важным инструментом. Кнопка принудительного пуска, подключенная параллельно штатной цепи, позволяет водителю взять контроль над охлаждением в свои руки, предотвращая закипание антифриза и деформацию ГБЦ.

Установка кнопки в салоне обеспечивает оперативную реакцию при первых признаках перегрева: росте температуры на приборной панели, падении мощности или появлении пара из-под капота. Достаточно нажать клавишу – и вентилятор запустится на максимальные обороты независимо от показаний датчиков. Это особенно эффективно при движении в горной местности, буксировке прицепа или работе кондиционера в 40-градусную жару, когда стандартная система не справляется с теплоотводом.

Ключевые преимущества ручного управления

• Экстренное охлаждение – моментальный запуск при риске перегрева
• Диагностический инструмент – проверка исправности мотора вентилятора и реле
• Компенсация неисправностей – обход отказавших датчиков или блока управления
• Принудительный продув – ускоренное охлаждение после глушения двигателя

Ситуация	Действие водителя	Эффект
Застревание в пробке (t° > 95°C)	Включение кнопки до нормализации t°	Снижение температуры на 10-15°C за 2 минуты
Отказ термостата	Периодический запуск каждые 5 км пути	Предотвращение заклинивания двигателя
Буксировка груженого прицепа	Активация при подъеме в гору	Снижение нагрузки на систему охлаждения

Важно: кнопка должна подключаться через предохранитель и реле, а проводка – соответствовать мощности вентилятора. Нельзя оставлять систему включенной более 20 минут при заглушенном двигателе – это разрядит АКБ. После устранения аварийной ситуации обязательна диагностика штатной системы охлаждения.

Диагностика неполадок мультиметром

Мультиметр – ключевой инструмент для поиска причин неисправности вентилятора охлаждения. Он позволяет проверить целостность цепи, измерить напряжение и сопротивление на всех критичных участках системы. Начните диагностику с визуального осмотра проводов и разъёмов на предмет повреждений или коррозии перед измерениями.

Обязательно соблюдайте технику безопасности: отключайте аккумулятор при работе с реле и предохранителями. Убедитесь, что мультиметр настроен на правильный режим (вольтметр/омметр) и диапазон измерений. Для точной интерпретации результатов сверяйтесь с технической документацией автомобиля.

Пошаговая последовательность проверки

1. Проверка предохранителя:
   • Установите мультиметр в режим прозвонки (значок диода или звука).
   • Снимите предохранитель вентилятора. Прикоснитесь щупами к его контактам.
   • Звуковой сигнал или значение ≈0 Ом указывают на исправность.
2. Тест реле управления:
   • Извлеките реле из блока. Проверьте мультиметром целостность катушки (контакты 85-86): сопротивление 50-120 Ом.
   • Подайте 12В от АКБ на катушку. Проверьте замыкание силовых контактов (30-87): сопротивление должно упасть до нуля.
3. Измерение напряжения на разъёме вентилятора:
   • Включите зажигание и двигатель. Доведите температуру ОЖ до срабатывания вентилятора.
   • Подсоедините щупы мультиметра в режиме DCV (20V) к контактам разъёма вентилятора.
   • Исправная система: 12-14В. Отсутствие напряжения указывает на обрыв цепи или неисправность ЭБУ.
4. Диагностика двигателя вентилятора:
   • Отсоедините разъём вентилятора. Переведите мультиметр в режим омметра (200Ω).
   • Проверьте сопротивление между контактами двигателя:

   Тип вентилятора	Нормальное сопротивление	Признак неисправности
   Односкоростной	0.3-5 Ом	Обрыв (∞) или КЗ (≈0 Ом)
   Двухскоростной	Между общим и низкой скоростью: 1-3 Ом Между общим и высокой скоростью: 0.5-2 Ом	Разница >30% между обмотками

5. Проверка датчика температуры:
   • Выкрутите датчик из термостата. Подключите мультиметр в режиме омметра к его контактам.
   • Опустите датчик в воду 85-90°C. Сопротивление должно снизиться в 5-10 раз по сравнению с комнатной температурой.

Важные советы: При измерении сопротивления двигателя слегка повращайте лопасть рукой – заклинивание ротора искажает показания. Если вентилятор не включается, но все проверки пройдены, протестируйте управляющий сигнал ЭБУ на контакте реле (режим DCV, ожидайте 12В при прогретом двигателе). Для поиска паразитного сопротивления в цепи используйте режим прозвонки между смежными точками с демонтированными предохранителями.

Признаки выхода из строя подшипников

Подшипники вентилятора подвержены естественному износу из-за постоянных нагрузок, температурных перепадов и воздействия грязи. Их разрушение приводит к дисбалансу вращающихся элементов и снижению эффективности системы охлаждения.

Игнорирование симптомов износа подшипников провоцирует заклинивание вала, поломку крыльчатки или перегрев двигателя. Своевременное выявление неполадок позволяет избежать дорогостоящего ремонта.

Основные симптомы износа

• Характерный шум:
  • Гул или вой на низких оборотах
  • Металлический скрежет при увеличении скорости вращения
  • Периодический стук при запуске/остановке вентилятора
• Вибрация корпуса – передаётся на радиатор и элементы подкапотного пространства, усиливается при работе на максимальных оборотах
• Люфт вала – ощутимый при ручном покачивании лопастей (при выключенном двигателе)
• Неравномерное вращение – рывки, замедление или самопроизвольная остановка крыльчатки
• Перегрев двигателя – возникает из-за снижения производительности вентилятора

Косвенные признаки	Последствия игнорирования
Запах горелой пластмассы (перегрев электромотора)	Обрыв крыльчатки с повреждением радиатора
Увеличение тока потребления электродвигателем	Деформация вала и разрушение посадочных мест

Диагностику следует проводить на остывшем двигателе, проверяя плавность хода и отсутствие люфта при ручном прокручивании вентилятора. Комбинированное проявление 2-3 симптомов указывает на критический износ подшипников.

Трещины на лопастях: почему опасны

Трещины на лопастях вентилятора охлаждения – это не просто косметический дефект. Они представляют серьезную угрозу для работоспособности всей системы охлаждения двигателя и безопасности автомобиля. Даже небольшая трещина может быстро прогрессировать под воздействием центробежных сил и вибраций.

Основная опасность кроется в нарушении динамического баланса крыльчатки. Когда лопасть трескается или отламывается, вращающийся вентилятор теряет симметрию. Это приводит к возникновению сильной вибрации, которая передается на вал привода (электродвигатель или шкив водяного насоса) и окружающие компоненты.

Последствия разрушения лопасти

• Разрушение подшипников: Сильная вибрация быстро выводит из строя подшипники электродвигателя вентилятора или подшипник водяного насоса, если вентилятор приводится ремнем.
• Повреждение радиатора: Отломившаяся лопасть или крупный осколок может быть отброшен центробежной силой и пробить соты радиатора, вызвав утечку охлаждающей жидкости.
• Повреждение кожуха вентилятора: Вибрация или осколки могут разрушить пластиковый кожух (диффузор), окружающий вентилятор.
• Обрыв проводки/трубок: Сильная тряска может привести к перетиранию или обрыву электрических проводов, шлангов системы охлаждения или кондиционера, проходящих рядом.
• Перегрев двигателя: Разрушение вентилятора или повреждение радиатора неминуемо приводят к резкому снижению эффективности охлаждения и риску перегрева двигателя со всеми вытекающими тяжелыми последствиями (деформация ГБЦ, прогар прокладки, заклинивание).

Причина Трещины	Чем грозит
Усталость материала (вибрация, циклы нагрева/охлаждения)	Постепенное разрастание трещины, внезапный отрыв лопасти
Механическое воздействие (неаккуратное обслуживание, попадание предметов)	Мгновенное повреждение или ослабление структуры, точка роста трещины
Некачественный пластик или производственный брак	Преждевременное появление трещин даже при нормальных нагрузках
Экстремальные температуры (перегрев мотора, работа в очень жарком климате)	Потеря пластиком прочности и эластичности, повышение хрупкости

Важно помнить: Трещина – это необратимый процесс. Она не "заживет" и будет только увеличиваться. Эксплуатация вентилятора с поврежденными лопастями недопустима. При обнаружении любой трещины, скола или признака деформации лопасти, вентилятор подлежит немедленной замене в сборе. Игнорирование этой проблемы гарантированно приведет к дорогостоящему ремонту.

Лед на радиаторе: проблемы зимнего запуска

Образование ледяной корки на поверхности радиатора – частая проблема при эксплуатации автомобиля в сильные морозы, особенно после езды по слякоти или мокрому снегу. Вода, попавшая на горячие соты радиатора во время движения, замерзает при стоянке, создавая плотный слой льда. Этот лед блокирует доступ холодного воздуха к радиатору во время следующего запуска двигателя.

Основная опасность заключается в быстром перегреве мотора после старта. Штатная система охлаждения не может эффективно отводить тепло, так как вентилятор гонит воздух не через соты радиатора, а лишь по поверхности ледяного панциря. Датчики температуры фиксируют критический рост показателей, а водитель может не сразу заметить проблему, особенно при коротких поездках.

Последствия и решения

Риски для двигателя:

• Деформация ГБЦ: Резкий перегрев вызывает тепловое расширение металла, ведущее к короблению головки блока цилиндров.
• Прогар прокладки ГБЦ: Нарушение герметичности между блоком и головкой – самый распространенный результат перегрева.
• Повреждение поршневой группы: Задиры на стенках цилиндров и юбках поршней из-за потери смазочных свойств масла при экстремальных температурах.

Как предотвратить и бороться со льдом:

1. Контроль перед запуском: Всегда визуально проверяйте состояние радиатора и решетки после ночевки на морозе или езды в снегопад. Наличие толстого слоя снега или льда – тревожный сигнал.
2. Очистка радиатора: Никогда не используйте кипяток! Аккуратно удалите снег щеткой, а для льда применяйте специальные авторазмораживатели (не содержащие агрессивных реагентов) или осторожную механическую очистку пластиковым скребком, чтобы не повредить тонкие соты.
3. Прогрев в движении: После запуска двигателя сразу начинайте движение на низких оборотах. Поток набегающего воздуха поможет быстрее растопить лед естественным путем. Избегайте работы мотора на высоких оборотах на месте.
4. Защита радиатора: Установка качественного "автоодеяла" (утеплителя капота) или специальной сетки за решеткой радиатора поможет снизить интенсивность обмерзания сот при стоянке.
5. Контроль температуры: Внимательно следите за стрелкой температуры ОЖ во время первых минут движения после холодного старта в мороз. Резкий рост – повод немедленно остановиться и проверить радиатор на предмет обмерзания.

Перегрев в пробке: диагностика причин

Проблема перегрева двигателя в условиях пробок – распространённое явление, требующее незамедлительного анализа. Основная причина кроется в недостаточном охлаждении: на малых скоростях или при остановке встречный поток воздуха, необходимый для теплообмена, практически отсутствует. Вся нагрузка ложится на систему принудительного охлаждения.

Неисправность одного из её компонентов или снижение эффективности теплоотвода быстро приводит к росту температуры. Важно последовательно проверить все элементы, участвующие в процессе охлаждения, чтобы точно определить источник проблемы.

Ключевые причины и методы проверки

Диагностику следует начинать с наиболее вероятных и легко проверяемых неисправностей:

1. Работоспособность вентилятора охлаждения:
   • Визуальный контроль: Запустите двигатель и доведите температуру до рабочей (датчик на приборной панели). При достижении 90-100°C вентилятор должен включиться. Отсутствие вращения – тревожный сигнал.
   • Проверка цепи питания: Подайте напряжение напрямую от аккумулятора на клеммы вентилятора. Если заработал – проблема в датчиках, реле или проводке.
2. Состояние радиатора и патрубков:
   • Наружное загрязнение: Просвет между сотами радиатора должен быть свободен от грязи, насекомых, тополиного пуха. Тщательно очистите.
   • Внутреннее загрязнение: Рыжий налёт, ржавчина или масло в охлаждающей жидкости указывают на необходимость промывки системы или замены радиатора.
   • Целостность патрубков: Убедитесь в отсутствии трещин, размягчения или вздутия шлангов под давлением.
3. Уровень и качество охлаждающей жидкости (ОЖ):
   • Проверьте уровень в расширительном бачке на холодном двигателе. Низкий уровень – возможная причина.
   • Оцените состояние ОЖ: мутная, с масляной плёнкой, ржавчиной или потерявшая цвет жидкость подлежит замене.
4. Негерметичность системы:
   • Осмотрите радиатор, помпу, термостат, соединения патрубков на предмет подтёков ОЖ.
   • Проверьте герметичность крышки расширительного бачка (должна создавать и удерживать рабочее давление).
5. Проблемы с термостатом:
   • Если нижний патрубок радиатора остаётся холодным при прогретом двигателе (выше 90°C), термостат заклинил в закрытом положении.

Следующие факторы встречаются реже, но также требуют внимания при комплексной диагностике:

Причина	Симптом / Проверка
Износ помпы (водяного насоса)	Свист или гул из области помпы, люфт вала, течь из дренажного отверстия.
Завоздушивание системы	Неравномерный прогрев, бульканье в радиаторе или печке после остановки двигателя.
Некорректная работа датчиков температуры	Ложные показания на приборной панели, несвоевременное включение вентилятора.
Загрязнение масляного радиатора	Ухудшение теплоотдачи моторного масла, косвенно влияющее на общий перегрев.

Проверка предохранителя за 20 секунд

При отказе вентилятора охлаждения первым делом исключите перегоревший предохранитель. Это самая распространённая и легко устранимая причина неисправности.

Для быстрой диагностики потребуется лишь доступ к блоку предохранителей и базовые навыки. Два метода проверки займут не больше 20 секунд.

Методы диагностики

Визуальный осмотр:

1. Найдите блок предохранителей (под капотом или в салоне)
2. Извлеките предохранитель по схеме на крышке блока
3. Проверьте целостность металлической нити через прозрачный корпус
4. Тёмные пятна или разрыв нити – признак перегорания

Прозвонка мультиметром:

Шаг	Действие	Индикатор исправности
1	Включите режим прозвонки (значок диода)	Звуковой сигнал = цепь не разорвана
2	Прикоснитесь щупами к контактам предохранителя

Важно: Всегда заменяйте предохранитель на аналог с идентичным номиналом (например, 15А или 20А). Использование "жучков" недопустимо!

Тестирование реле управления в гаражных условиях

Реле управления вентилятором отвечает за включение/выключение системы охлаждения двигателя при достижении заданной температуры. Неисправность этого элемента приводит к перегреву мотора, поэтому важно уметь проверять его работоспособность самостоятельно.

Для диагностики потребуется мультиметр, контрольная лампа 12V, провода-"перемычки" с зажимами "крокодил" и источник питания (автомобильный аккумулятор или зарядное устройство). Предварительно отсоедините реле от штатного разъема в моторном отсеке.

Порядок проверки

1. Визуальный осмотр: Убедитесь в отсутствии трещин, оплавлений корпуса или окисления контактов.
2. Определение распиновки:
   • Контакты 85 и 86 - управляющая катушка.
   • Контакты 30 (постоянный "+") и 87 (нагрузка, идущая к вентилятору).
   • Контакт 87a (если есть) - нормально замкнутый, в автомобильных реле охлаждения обычно не используется.
3. Проверка катушки:

   Установите мультиметр в режим измерения сопротивления (Омы). Подсоедините щупы к выводам 85 и 86. Исправная катушка покажет сопротивление 50-120 Ом. Отсутствие показаний означает обрыв, нулевое значение - короткое замыкание.

4. Проверка силовых контактов:
   1. Подайте "+" от АКБ на контакт 85, а "-" на 86 (должен раздаться четкий щелчок).
   2. Прозвоните мультиметром (в режиме "зуммер") контакты 30 и 87. При срабатывании реле они должны замкнуться (звуковой сигнал). Без напряжения на катушке - контакты разомкнуты (нет сигнала).
5. Имитация нагрузки:

   Соберите цепь: "+" АКБ → контакт 30 реле → контакт 87 реле → контрольная лампа → "-" АКБ. При подаче напряжения на катушку лампа должна загореться. Отсутствие свечения указывает на подгорание силовых контактов.

Интерпретация результатов

Симптом	Возможная неисправность
Нет щелчка при подаче напряжения на катушку	Обрыв обмотки, залипание якоря
Щелчок есть, но контакты 30/87 не замыкаются	Подгорание или коррозия силовых контактов
Лампа мигает или горит тускло	Сильное окисление контактов, недостаточное напряжение

Реле, не прошедшее проверку, подлежит замене. При установке нового реле убедитесь в совпадении номиналов (напряжение, ток) и схемы подключения контактов.

Муфта включения вентилятора: признаки поломки

Муфта включения вентилятора (вязкостная муфта) регулирует скорость вращения вентилятора охлаждения в зависимости от температуры двигателя. Её корректная работа критична для поддержания оптимального температурного режима двигателя и предотвращения перегрева.

Неисправность муфты напрямую влияет на эффективность системы охлаждения. Игнорирование симптомов может привести к серьёзным повреждениям двигателя, включая деформацию ГБЦ или заклинивание.

Характерные симптомы неисправности

• Перегрев двигателя на малых скоростях – температура охлаждающей жидкости растёт в пробках или при движении на низких оборотах.
• Постоянно работающий вентилятор – не отключается после прогрева двигателя или на высокой скорости.
• Нехарактерные шумы – гул, скрежет или стук из области вентилятора при запуске/остановке мотора.
• Люфт лопастей вентилятора – продольное или поперечное биение при ручной проверке (на заглушенном двигателе).
• Утечка силиконовой жидкости – масляные потёки или загрязнения на корпусе муфты.
• Слабый обдув радиатора – снижение интенсивности воздушного потока даже при высокой температуре двигателя.

Важно: Проверить исправность муфты можно "газкой" на прогретом двигателе – исправная муфта резко увеличивает шум вентилятора при резком нажатии на педаль газа с последующим затиханием через 3-5 секунд. Отсутствие реакции – явный признак неполадки.

Залипание термовыключателя: симптомы

Основной признак залипания термовыключателя – постоянная работа вентилятора охлаждения двигателя сразу после запуска мотора, даже когда он холодный. Вентилятор не отключается ни на холостом ходу, ни во время движения, независимо от температуры охлаждающей жидкости.

Дополнительный симптом – неконтролируемый перегрев двигателя. Если термовыключатель залип в разомкнутом состоянии (не включает цепь), вентилятор не активируется при достижении критической температуры. Это приводит к стремительному росту температуры охлаждающей жидкости и риску повреждения мотора.

Характерные проявления:

• Вентилятор работает без остановки (при залипании в замкнутом положении).
• Вентилятор не включается вообще (при залипании в разомкнутом положении), несмотря на перегрев.
• Быстрое падение уровня заряда АКБ из-за непрерывной работы вентилятора.
• Нестабильная работа двигателя на холостом ходу (особенно с мощными вентиляторами).
• Холодный воздух из печки салона при прогретом двигателе (из-за постоянного обдува радиатора).

Состояние термовыключателя	Симптом работы вентилятора	Риск для двигателя
Залип в замкнутом положении (вкл.)	Непрерывная работа	Разряд АКБ, износ вентилятора
Залип в разомкнутом положении (выкл.)	Полное отсутствие включения	Перегрев, тепловое повреждение

Замена щеток коллекторного двигателя

Щетки коллекторного двигателя – графитовые контакты, передающие ток на вращающийся якорь через коллекторные пластины. Их износ происходит из-за постоянного трения и искрения, что приводит к уменьшению длины и потере пружинящих свойств. Несвоевременная замена вызывает ухудшение контакта, перегрев двигателя и повреждение коллектора.

Ключевые признаки износа: усиление искрения в зоне коллектора, снижение оборотов вентилятора, рывки при запуске, характерный треск или запах гари. При критическом износе двигатель полностью останавливается, хотя обмотки остаются исправными.

Процедура замены

Необходимые инструменты:

• Набор отверток (крестовые, плоские)
• Новые щетки с идентичными параметрами
• Мелкозернистая наждачная бумага (№400-600)
• Спирт для очистки
• Пинцет

Пошаговая инструкция:

1. Отсоедините клеммы АКБ и демонтируйте вентилятор с автомобиля
2. Снимите защитный кожух двигателя, получив доступ к щеточному узлу
3. Извлеките изношенные щетки, отжав пружинные фиксаторы
4. Очистите коллектор ветошью со спиртом
5. Аккуратно обработайте коллектор наждачной бумагой для удаления нагара
6. Установите новые щетки, проверив свободный ход в держателях
7. Соберите узел в обратном порядке

Параметр	Контроль
Длина щетки	Минимум 1/3 от новой
Давление пружины	150-200 г/см²
Зазор в держателе	0.1-0.3 мм

Критические ошибки:

• Установка щеток без притирки – вызывает перегрев
• Неравномерная длина парных щеток – приводит к перекосу тока
• Попадание графитовой пыли в подшипники – ускоряет износ

После заменки дайте двигателю поработать 5-7 минут на холостых оборотах для формирования правильного контактного пятна. Проверьте отсутствие искрения и равномерность вращения. Используйте только оригинальные или сертифицированные щетки – разная твердость графита нарушает токосъем.

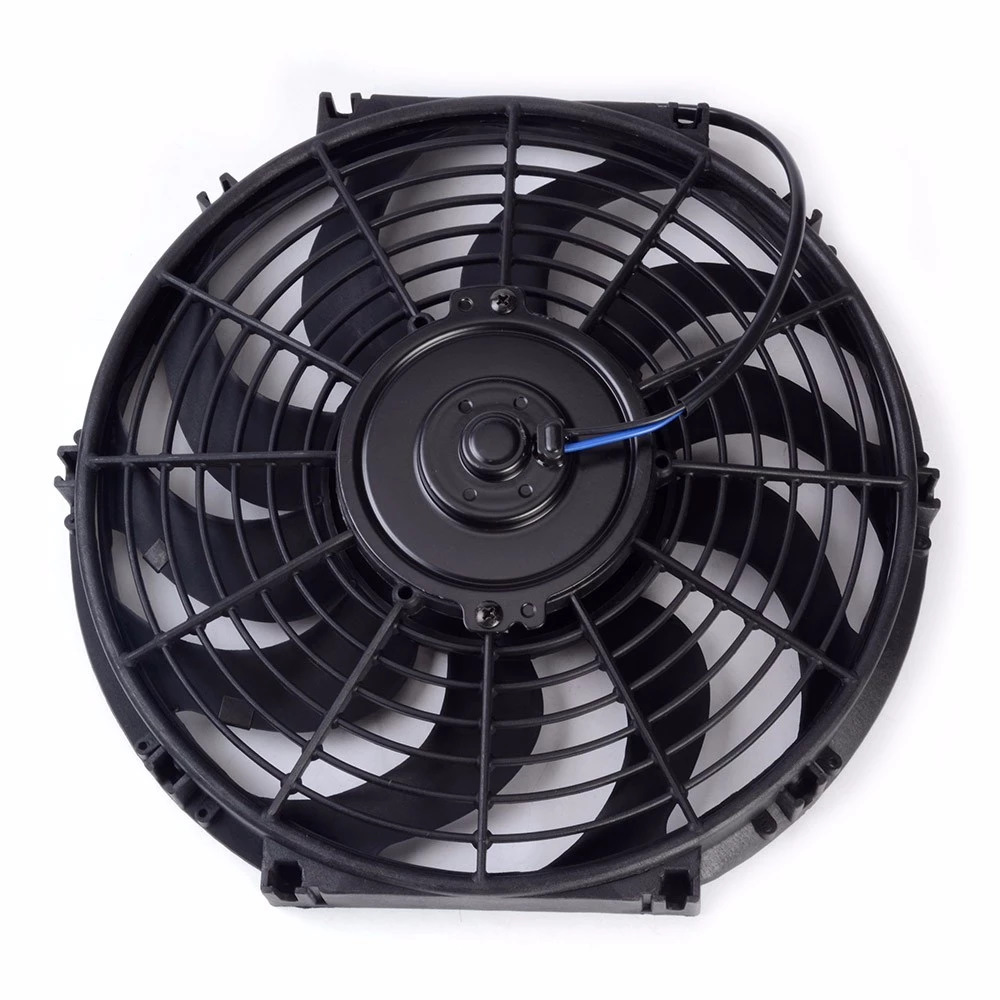

Как определить необходимый диаметр вентилятора

Основной критерий выбора диаметра – габариты монтажного пространства между радиатором и двигателем. Замерьте свободное расстояние по диагонали и вертикали в зоне установки, учитывая выступающие элементы ГРМ, ремней и шлангов. Минимальный зазор между лопастями и другими деталями должен составлять 25-40 мм для предотвращения вибрации и повреждений.

Сопоставьте полученные замеры со стандартными типоразмерами вентиляторов: 12" (300 мм), 13" (330 мм), 14" (350 мм), 16" (400 мм). Оптимальный размер перекрывает 70-80% площади сердцевины радиатора для равномерного обдува. При дефиците пространства рассмотрите модели с уменьшенной глубиной корпуса или двухвентиляторные комплекты меньшего диаметра.

Ключевые параметры для расчета

• Производительность системы: 12-14" вентиляторы обеспечивают воздушный поток 1500-3000 м³/ч при штатных двигателях до 2.5 л
• Мощность мотора: Для двигателей свыше 3.0 л или турбированных версий предпочтительны 14-16" модели

Диаметр	Рекомендуемый объем двигателя	Средний воздушный поток
12" (300 мм)	до 1.6 л	1500-1800 м³/ч
13" (330 мм)	1.8-2.5 л	2000-2500 м³/ч
14" (350 мм)	2.5-3.5 л	2500-3000 м³/ч
16" (400 мм)	от 3.5 л / турбо	3000-4000 м³/ч

При выборе учитывайте: Эффективность растет при использовании направляющего кожуха, который предотвращает утечку воздуха. Для внедорожников и коммерческого транспорта обязательна проверка запаса прочности креплений из-за повышенных вибраций.

Расчет требуемой производительности для двигателя

Основная задача вентилятора – отводить тепло, генерируемое двигателем, через радиатор. Недостаточная производительность приведет к перегреву, а избыточная – к неоправданному энергопотреблению и шуму. Расчет базируется на определении необходимого воздушного потока для отвода излишков тепла при пиковых нагрузках.

Ключевые параметры для расчета: тепловая мощность, которую нужно рассеять (зависит от КПД двигателя и его мощности), допустимый перепад температур между воздухом на входе в радиатор и охлаждающей жидкостью, а также эффективность самого радиатора. Эти данные берутся из технических характеристик двигателя и системы охлаждения.

Формула и факторы расчета

Базовая формула для оценки минимально необходимой производительности вентилятора (Q) в кубических метрах в час (м³/ч):

Q = (P * 3600) / (ρ * c * ΔT)

Где:

• P – тепловая мощность, отводимая через радиатор (кВт)
• ρ – плотность воздуха (≈1.2 кг/м³ при 20°C)
• c – удельная теплоемкость воздуха (≈0.001 кВт*ч/(кг*°C))
• ΔT – допустимый перепад температур воздуха на выходе из радиатора относительно входа (°C)
• 3600 – коэффициент перевода секунд в часы

Критические факторы, влияющие на итоговый выбор:

1. Сопротивление системы: Плотность установки, форма воздуховодов, загрязненность радиатора и защитных сеток создают аэродинамическое сопротивление. Производительность вентилятора указывается для свободного воздуха и падает под нагрузкой.
2. Режим работы: Постоянный или кратковременный (активируется датчиком температуры). Для кратковременного режима допустима установка вентилятора с пиковой производительностью выше расчетной.
3. Дополнительные источники тепла: Кондиционер, интеркулер, АКПП (если их радиаторы объединены в общий блок) требуют увеличения расчетной мощности P.

Тип двигателя	Ориентировочная тепловая мощность (P) для отвода*	Типичный ΔT (°C)
Бензиновый атмосферный	≈25-35% от ном. мощности ДВС	15-25
Бензиновый турбированный	≈30-45% от ном. мощности ДВС	15-25
Дизельный	≈20-30% от ном. мощности ДВС	20-30

*Точное значение зависит от конструкции и КПД двигателя. Используйте данные производителя ДВС.

Практические рекомендации:

• К итоговому расчетному значению Q обязательно добавляйте запас 15-25% для компенсации потерь на сопротивление и деградации характеристик со временем.
• Сравнивайте производительность вентиляторов по графикам "Напор-Расход" (P-Q curve) для вашего расчетного аэродинамического сопротивления системы, а не по максимальным паспортным цифрам.
• Учитывайте эффективность вентилятора в рабочей точке – КПД влияет на нагрузку на генератор и электропроводку.

Параметры CFM: что учитывать при выборе

CFM (Cubic Feet per Minute) измеряет объём воздуха, перемещаемый вентилятором за минуту. Этот параметр напрямую определяет эффективность охлаждения двигателя: недостаточный CFM приведёт к перегреву, а избыточный создаст чрезмерную нагрузку на электрику и повысит шумность без существенного выигрыша в охлаждении.

При подборе ориентируйтесь не только на максимальное значение CFM, но и на кривую производительности вентилятора под нагрузкой. Лабораторные показатели часто замеряются в идеальных условиях без учёта сопротивления радиатора, поэтому реальная эффективность может быть ниже заявленной на 15-25%.

Ключевые критерии выбора

• Мощность двигателя:
  • До 150 л.с.: 1500-2500 CFM
  • 150-300 л.с.: 2500-3500 CFM
  • Свыше 300 л.с.: 3500-5000+ CFM
• Тип установки:

  Конфигурация	Рекомендуемый CFM	Примечание
  Тянущий вентилятор (за радиатором)	Стандартный +10%	Эффективнее толкающей схемы
  Толкающий вентилятор (перед радиатором)	Стандартный +15-20%	Требует компенсации потерь

• Условия эксплуатации:
  • Для жаркого климата или буксировки прицепа добавляйте 20-30% к расчётному CFM
  • В городском режиме с частыми пробками важна производительность на низких оборотах
• Совместимость с электрикой: Вентиляторы с CFM > 3000 потребляют от 25А, проверьте:
  1. Мощность генератора
  2. Сечение проводки
  3. Номинал предохранителей
• Шумность: При CFM > 3500 уровень шума превышает 75 дБ. Для комфортной эксплуатации ищите модели с:
  • Балансированными крыльчатками
  • Аэродинамическими кожухами
  • Ступенчатой регулировкой скорости

Важно: Диаметр вентилятора должен покрывать не менее 80% площади радиатора. Для точного расчёта используйте формулу: Минимальный CFM = (Мощность двигателя в л.с. × 2.5) + 500. Всегда оставляйте 10-15% запаса для компенсации износа и загрязнений.

Оригинал vs аналог: сравнительная таблица

Оригинальные вентиляторы производятся по спецификациям автоконцерна, обеспечивая точную геометрию и параметры работы. Они проходят многоступенчатое тестирование на этапе разработки и серийного выпуска.

Аналоги создаются сторонними производителями без доступа к полной технической документации. Качество варьируется от бренда к бренду: некоторые близки к оригиналу, другие заметно уступают в надежности.

Критерий	Оригинал	Аналог
Совместимость	100% соответствие модели	Риск ошибок в крепеже/разъемах
Ресурс работы	80-150 тыс. км	20-80 тыс. км (зависит от бренда)
Шумность	Оптимизирована инженерами	Часто повышенная вибрация
Защита от перегрева	Датчики с калибровкой под двигатель	Упрощенные термореле
Цена	Выше в 2-4 раза	Бюджетные варианты
Гарантия	Официальная (до 2 лет)	6-12 месяцев

Двигатели с теплозащитой: особенности работы

Двигатели с теплозащитой (теплоизолированные) разработаны для экстремальных температурных режимов, характерных для турбированных систем или тяжелых нагрузок. Их ключевая особенность – многослойная изоляция критических компонентов (проводка, магниты, подшипники) термостойкими материалами типа керамики или композитов. Это предотвращает деградацию изоляции обмоток и потерю магнитных свойств при длительном нагреве свыше 150°C.

Конструктивно такие моторы оснащаются усиленными уплотнениями вала, предотвращающими утечку смазки, и специальными термокомпенсаторами в узлах крепления. Система охлаждения здесь работает в постоянном высокоинтенсивном режиме, так как теплоотвод от активных зон затруднен из-за изоляционных слоев. Требования к вентиляторам радиатора многократно возрастают.

Требования к системе охлаждения

Для корректной работы двигателей с теплозащитой критически важны:

• Высокий статический напор вентилятора – преодоление сопротивления плотных радиаторных сот
• Термостойкая электроника контроллера (до 130°C в подкапотном пространстве)
• Многоступенчатое или плавное регулирование скорости (PWM) для адаптации к пиковым нагрузкам

Параметр	Обычный двигатель	Двигатель с теплозащитой
Макс. рабочая температура	100-110°C	150-180°C
Необходимый воздушный поток	1200-1800 м³/ч	2200-3500 м³/h
Рекомендуемый тип вентилятора	Осевой 6-8 лопастей	Радиальный/туннельный 11+ лопастей

Эксплуатация без адекватного охлаждения приводит к катастрофическому снижению КПД: каждые 10°C сверх нормы уменьшают ресурс изоляции вдвое. Мониторинг температуры обязателен – датчики интегрируются непосредственно в обмотку статора.

Шумность конструкции: методика сравнения

Сравнение акустических характеристик вентиляторов требует стандартизированного подхода. Основным параметром является уровень звукового давления (L_WA), измеряемый в децибелах (дБ) по шкале А, учитывающей восприятие человеческим ухом. Замеры проводятся в звукоизолированных камерах на фиксированном расстоянии (обычно 1 метр) при номинальном напряжении питания и максимальных оборотах.

Обязательно анализируется частотный спектр шума: низкочастотное гудение (до 500 Гц) субъективно воспринимается менее раздражающе, чем высокочастотный свист (свыше 2 кГц). Вентиляторы с лопастями специальной геометрии (аэродинамический профиль, неравномерный шаг) демонстрируют снижение пиковых тональных составляющих за счет распределения энергии шума в широком диапазоне частот.

Факторы влияния на акустический комфорт

• Тип подшипника: гидродинамические и шарикоподшипники качения тише втулочных при длительной эксплуатации
• Материал крыльчатки: композитные полимеры (PBT, PA) эффективнее гасят вибрации, чем металлические аналоги
• Конструкция кожуха: виброизолирующие крепления и демпферы снижают передачу резонанса на кузов

Уровень шума (дБА)	Субъективная оценка	Примеры моделей
45-55	Комфортный	Bosch Silentium+, Valeo Slim
56-65	Умеренный	Hella EcoPlus, Denso OEM
66+	Высокий	Бюджетные аналоги без шумоподавления

При выборе учитывайте динамику роста шума:

1. Измерьте уровень в режиме холостого хода
2. Фиксируйте показатели при ступенчатом увеличении оборотов до 100%
3. Сравните крутизну графика - резкий рост после 70% оборотов указывает на аэродинамические недостатки

Важно: паспортные данные производителя могут отличаться от реальных показателей из-за особенностей установки в моторный отсек. Проверяйте отзывы с аудиотестами в сборе с радиатором.

Реверсивные модели: очистка радиатора автоматически

Реверсивные вентиляторы охлаждения отличаются способностью менять направление вращения лопастей по команде электронного блока управления. Эта функция активируется в определенные моменты работы двигателя, чаще всего после его остановки. При обратном вращении поток воздуха создается в противоположном направлении, выдувая скопившийся в радиаторных сотах мусор наружу.

Автоматическая очистка происходит без участия водителя и не требует разборки узлов. Система сама определяет необходимость процедуры на основе данных датчиков температуры или запрограммированных интервалов. Реверс длится короткий промежуток времени, достаточный для удаления рыхлых загрязнений: тополиного пуха, насекомых, пыли и мелких листьев.

Ключевые особенности и преимущества

Главное достоинство технологии – поддержание чистоты теплообменника без механической чистки. Это обеспечивает:

• Стабильную эффективность охлаждения – предотвращает перегрев из-за забитых сот
• Сокращение интервалов обслуживания – меньше необходимости в мойке радиатора
• Защиту от коррозии – удаление влажного мусора снижает риск окисления

Параметр	Обычный вентилятор	Реверсивная модель
Очистка радиатора	Только ручная	Автоматическая + ручная
Риск перегрева	Выше при загрязнении	Снижен на 40-60%
Ресурс радиатора	Стандартный	Повышен за счет чистоты

Важно: реверс эффективен против поверхностных загрязнений, но не удаляет въевшуюся грязь или масляные пятна. Для сложных отложений потребуется профессиональная химчистка. При выборе проверяйте совместимость блока управления с конкретной моделью автомобиля.

Защитная решетка: важная деталь конструкции

Защитная решетка радиатора выполняет критически важную функцию, предотвращая механические повреждения тонких теплообменных сот и лопастей вентилятора. Она служит барьером против попадания крупного мусора, камней, насекомых и мелких животных во время движения автомобиля. Отсутствие или повреждение решетки значительно повышает риск деформации радиатора и выхода из строя вентиляторной системы.

Конструктивно решетка должна обеспечивать максимально свободный проток воздуха к радиатору, не создавая излишнего аэродинамического сопротивления. Материал изготовления (чаще всего термостойкий пластик или алюминий) обязан сохранять прочность при перепадах температур и вибрациях. Плотность ячеек подбирается исходя из условий эксплуатации: для бездорожья требуются мелкие ячейки, для трассы – более крупные.

Ключевые аспекты при выборе и эксплуатации

При подборе решетки учитывайте:

• Совместимость с моделью радиатора: геометрия креплений и зазоры должны обеспечивать плотную фиксацию без вибраций.
• Жёсткость конструкции: решётка не должна прогибаться под напором встречного воздуха или при контакте с мелкими предметами.
• Состояние крепежей: сломанные "уши" крепления нарушают герметичность прилегания, создавая "паразитные" вибрации.

Регулярная очистка решетки от загрязнений (пыль, тополиный пух, грязь) обязательна. Забитые ячейки снижают эффективность охлаждения на 15-40%, провоцируя перегрев двигателя. Используйте мягкие щётки или мойку низким давлением, чтобы не погнуть элементы конструкции.

Проблема	Последствие для системы охлаждения
Прогиб решётки	Контакт лопастей вентилятора с сеткой, разрушение крыльчатки
Крупные ячейки (не по условиям эксплуатации)	Повреждение сот радиатора камнями, снижение теплоотдачи
Коррозия металлической решётки	Обрыв фрагментов сетки, попадание в вентилятор

При замене вентилятора обязательно проверяйте целостность и правильность установки решетки. Даже незначительный перекос может вызвать резонанс и преждевременный износ подшипников вентилятора. В случае тюнинга системы охлаждения выбирайте решётки с увеличенной площадью перфорации, но сохраняющие защитные свойства.

Герметизация проводки около радиатора

Проводка в зоне радиатора подвергается экстремальным воздействиям: постоянные вибрации, перепады температур от -40°C до +120°C, брызги воды, грязь, солевые реагенты и потоки горячего воздуха. Без надежной герметизации контакты и изоляция быстро деградируют, что приводит к окислению, нарушению проводимости и утечкам тока.

Негерметичные соединения провоцируют короткие замыкания, ложные срабатывания вентилятора или полный отказ системы охлаждения. Особенно критично это для разъемов датчиков температуры и питания электромоторов вентиляторов – их выход из строя грозит перегревом двигателя даже при исправной механической части.

Методы и материалы для защиты проводки

Для герметизации применяйте термостойкие материалы, сохраняющие эластичность в экстремальных условиях:

• Термоусадочные трубки с клеевым слоем (усадка 3:1 или 4:1). Обязательно прогревайте их строительным феном до полной полимеризации клея.
• Силиконовые герметики (автомобильные, с диапазоном -60°C...+260°C). Наносите поверх соединений после сборки разъемов.
• Влагостойкие разъемы IP67/IP68 с резиновыми уплотнителями. При замене проводки выбирайте только такие модели.
• Литые термопасты для клемм – заполняют микропустоты, предотвращая окисление.

Материал	Назначение	Особенности нанесения
Клеевые термотрубки	Изоляция стыков и скруток	Усадка феном при 150-200°C
Автомобильный силикон	Герметизация разъемов	Слой 2-3 мм, сушка 24 часа
Диэлектрическая смазка	Защита контактов	Заполнение колодок перед сборкой

Перед работами обезжирьте контакты изопропиловым спиртом. Изолируйте не только места соединений, но и участки проводов, касающиеся кронштейнов радиатора – здесь высок риск перетирания. Раз в год проверяйте целостность герметизирующего слоя, особенно после зимнего сезона.

Правильная установка лопастей на вал

Грамотный монтаж лопастей напрямую влияет на балансировку, эффективность охлаждения и срок службы вентилятора. Любые перекосы или смещения центра тяжести приводят к вибрациям, ускоренному износу подшипников вала и повышенному шуму.

Ключевым параметром является соблюдение соосности лопастного колеса с приводным валом двигателя. Неправильная фиксация создает эксцентриситет, вызывающий биение даже при идеально сбалансированных лопастях. Это требует тщательной проверки позиционирования перед окончательной фиксацией.

Критические этапы монтажа

Выполняйте установку в следующем порядке:

1. Подготовка посадочного места: очистите вал и ступицу вентилятора от грязи, масла или следов коррозии. Заусенцы удалите надфилем.
2. Предварительная насадка: совместите шпоночный паз ступицы с ключом на валу. Наденьте лопастное колесо без усилия до упора.
3. Проверка соосности: прокрутите вентилятор рукой. Зазор между краем кожуха и лопастями должен быть равномерным по всей окружности.

Фиксация крепежа:

• Затягивайте гайку (или болты фланца) крест-накрест с усилием, указанным производителем
• Используйте динамометрический ключ – перетяг деформирует ступицу
• Обязательно установите стопорную шайбу или контргайку

После монтажа проведите тестовый запуск двигателя на 2-3 минуты, постепенно увеличивая обороты. Отсутствие вибрации и посторонних звуков подтверждает правильность установки.

Ошибка	Последствие	Профилактика
Перекос ступицы	Биение вала, разрушение подшипников	Контроль зазора при насадке
Отсутствие шпонки	Проскальзывание вентилятора	Визуальная проверка паза
Слабая затяжка	Сдвиг лопастей при резком старте	Применение динамометрического ключа

Диагностика электропроводки тестовым светом

Тестовый свет (контролька) – простой инструмент для проверки целостности цепи и наличия напряжения. Состоит из лампы накаливания 12В с двумя проводами: один с зажимом ("крокодилом"), второй – с щупом. Принцип работы основан на замыкании цепи через лампу при касании щупом проверяемой точки, что визуально подтверждает наличие напряжения или "массы".

Диагностику начинают при неработающем вентиляторе. Зажим контрольки фиксируют на "+" аккумулятора или надежном "массовом" контакте кузова в зависимости от проверяемого участка. Последовательно проверяют ключевые точки цепи, определяя зону обрыва или отсутствия контакта.

Порядок проверки цепи вентилятора

1. Предохранитель: Щупом касаются обоих контактов предохранителя в монтажном блоке. Горение лампы на одном контакте и отсутствие на другом указывает на перегорание.
2. Реле вентилятора:
   • Проверяют наличие "+12В" на управляющем контакте (при включенном зажигании и прогретом двигателе).
   • Тестируют "массу" на управляющем контакте реле (лампа горит при замыкании датчика температуры).
   • Контролируют напряжение на силовом контакте реле (должно быть постоянно).
3. Датчик температуры/ЭБУ: Проверяют сигнальный провод на разъеме датчика. Отсутствие "массы" (лампы) при достижении порога срабатывания указывает на неисправность датчика или ЭБУ.
4. Разъем вентилятора:
   • Один контакт разъема должен показывать "+12В" при включенном реле.
   • Второй контакт должен иметь надежное соединение с "массой" (лампа горит ярко при подключении к "+" АКБ).

Тип неисправности	Признак при диагностике
Обрыв питания	Лампа не горит на силовом "+" после предохранителя/реле
Плохая "масса"	Лампа горит тускло на контакте "массы" вентилятора
Неисправность реле	Есть управляющий сигнал, но нет "+" на выходе силового контакта
Оборван сигнал ЭБУ/датчика	Нет "массы" на управляющем контакте реле при прогреве

Меры предосторожности: Используйте только лампу накаливания (светодиодные индикаторы не дают нагрузки). Избегайте замыкания щупа на кузов или соседние контакты. Отключайте разъемы датчиков и ЭБУ при проверке во избежание повреждения электроники.

Прозвон цепи питания от АКБ до двигателя вентилятора

Прозвон цепи питания необходим при неработоспособности вентилятора охлаждения двигателя. Он позволяет локализовать обрыв, коррозию или плохой контакт в силовой цепи, обеспечивающей питание электродвигателя вентилятора от аккумуляторной батареи. Проверка выполняется мультиметром в режиме измерения сопротивления или звуковой прозвонки при отключенном зажигании.

Для диагностики потребуется мультиметр, схема электрооборудования автомобиля и доступ к ключевым точкам цепи: клеммам АКБ, предохранителю, реле вентилятора, разъёмам и клемме двигателя. Перед началом работ убедитесь в отсутствии повреждения изоляции проводов и надёжности контакта массы двигателя с кузовом.

Последовательность проверки цепи

1. Проверка предохранителя:
   • Извлеките предохранитель цепи вентилятора (номинал указан на крышке блока).
   • Прозвоните контакты предохранителя – сопротивление должно быть близко к 0 Ом.
2. Диагностика реле:
   • Снимите реле, проверьте сопротивление между контактами 30 и 87 (в норме – ∞ Ом).
   • Подайте 12В на управляющие контакты 85-86 – должно произойти замыкание 30/87 (0 Ом).
3. Прозвон силового кабеля:
   1. Минусовой щуп мультиметра на клемму «–» АКБ.
   2. Плюсовым щупом последовательно касайтесь точек:
      • Входного контакта предохранителя (должно быть ~12V)
      • Выходного контакта предохранителя (0 Ом)
      • Клеммы 30 реле (0 Ом)
      • Клеммы 87 реле (0 Ом при включенном реле)
      • Входного контакта разъёма двигателя вентилятора (0 Ом)
4. Проверка массы:
   • Отсоедините разъём двигателя вентилятора.
   • Прозвоните между минусовой клеммой разъёма и кузовом авто – сопротивление ≤ 1 Ом.

Типичная неисправность	Признак при прозвоне
Обрыв провода	Сопротивление ∞ Ом между соседними точками цепи
Окисление контактов	Сопротивление > 5 Ом на разъёмах/клеммах
Неисправное реле	Отсутствие замыкания контактов 30/87 при подаче напряжения
Плохая масса	Сопротивление > 1 Ом между клеммой двигателя и кузовом

При обнаружении обрыва или высокого сопротивления зачистите контакты, замените повреждённый участок проводки. После ремонта повторно проверьте цепь и работоспособность вентилятора при прогреве двигателя до рабочей температуры.

Юстировка положения вентилятора относительно радиатора

Точное позиционирование вентилятора критично для эффективного охлаждения двигателя. Неправильный зазор или перекос снижают продувку радиатора, вызывая локальные перегревы. Оптимальное расстояние между лопастями и сотками радиатора – 15-30 мм, что обеспечивает баланс между аэродинамикой и безопасностью при вибрациях.

При уменьшении зазора ниже 10 мм возрастает риск механического контакта лопастей с радиатором при резонансе или деформациях креплений. Избыточное расстояние (свыше 40 мм) провоцирует утечку воздушного потока по краям, сокращая полезный объем прокачиваемого воздуха на 20-30%.

Методика выполнения юстировки

1. Проверка исходного состояния: Визуально оцените параллельность плоскостей вентилятора и радиатора. Измерьте зазоры в 4 точках по периметру штангенциркулем.
2. Корректировка положения:
   • При перекосе – ослабьте крепежные болты кронштейнов, выставьте вентилятор строго параллельно, используя монтажные прокладки для регулировки угла.
   • При несоответствии зазора – смещайте весь узел вдоль оси вала, добавляя/удаляя шайбы между корпусом вентилятора и приводной ступицей.
3. Фиксация и контроль: Затяните болты крест-накрест с моментом, указанным производителем. Проверьте биение лопастей: допустимое значение – до 1.5 мм на крайних точках.

Параметр	Норма	Риск нарушения
Зазор	15-30 мм	Перегрев/повреждение радиатора
Перекос плоскостей	≤ 2°	Вибрации, снижение КПД
Биение лопастей	≤ 1.5 мм	Дисбаланс, разрушение подшипников

Критические ошибки: Установка вентилятора без проверки зазора после замены радиатора, игнорирование вибраций на высоких оборотах. Используйте только штатные кронштейны – самодельные конструкции часто нарушают геометрию узла.

Балансировка крыльчатки своими руками

Несбалансированная крыльчатка вентилятора вызывает вибрации, которые передаются на подшипники и корпус двигателя. Это ускоряет износ компонентов, создаёт шум и может привести к разрушению пластиковой конструкции при высоких оборотах. Статическая балансировка своими руками устраняет дисбаланс массы, снижая негативные эффекты без спецоборудования.

Основной принцип метода – определение тяжёлой точки лопасти и её компенсация. Для работы потребуется ровная горизонтальная поверхность (стекло, калёная сталь), маркер, набор мелких грузиков (пластилин, свинцовые полоски, саморезы) и инструмент для снятия стопорного кольца крыльчатки. Точность зависит от аккуратности исполнения.

Пошаговая процедура балансировки

1. Демонтаж и очистка: Снимите крыльчатку с вала двигателя, удалите пыль и грязь между лопастями жёсткой кистью.
2. Первичная проверка: Установите ось крыльчатки на параллельные лезвия канцелярских ножей или стеклянные призмы. Дайте ей свободно вращаться и остановиться – самая тяжёлая лопасть окажется внизу.
3. Компенсация дисбаланса: На противоположную (верхнюю) лопасть закрепите грузик из пластилина. Повторяйте вращение, перемещая груз вдоль лопасти, пока крыльчатка не перестанет самопроизвольно поворачиваться в любом положении.
4. Фиксация груза: Вместо пластилина установите постоянный балансир (свинцовую пластину, саморез) в найденной точке. Вес груза должен соответствовать массе опытного пластилинового комка.
5. Контрольный тест: Проверьте балансировку после фиксации груза. Допускается не более 1-2 мм свободного проворота от случайного толчка.

Критические нюансы:

• Не балансируйте крыльчатку на двигателе – вибрации мотора исказят результаты.
• Используйте минимальный вес груза. Если требуется больше 2-3 грамм – проверьте целостность лопастей (сколы, деформации).
• Для вентиляторов с металлической втулкой груз крепите на неё, а не на пластик.
• Избегайте сверления лопастей для облегчения – это создаст очаги напряжения и трещины.

Сбалансированная крыльчатка снижает шум на 30-50% и продлевает ресурс вентилятора в 1.5-2 раза. Если дисбаланс превышает 5 грамм или лопасти повреждены – дешевле заменить узел.

Теплоизоляция патрубков около элементов вентилятора

Изоляция патрубков системы охлаждения вблизи вентилятора предотвращает нагрев воздушного потока от горячих поверхностей. Без защиты резиновые шланги передают тепло от антифриза окружающему подкапотному пространству, снижая эффективность обдува радиатора.

Качественная теплоизоляция создаёт температурный барьер между патрубками и крыльчаткой вентилятора. Это особенно важно для турбированных двигателей или при эксплуатации в жарком климате, где разница температур критична для стабильной работы системы охлаждения.

Ключевые решения и материалы

• Самоклеящиеся ленты из алюминия: Отражают лучистое тепло, выдерживают до +200°C
• Термостойкие чехлы из стекловолокна: Негорючие, устойчивы к маслам и хладагентам
• Вспененные полимерные трубки: Легкий монтаж, бюджетный вариант для умеренных температур

Материал	Макс. температура	Особенности монтажа
Алюминиевая лента	+200°C	Требует обезжиривания поверхности
Кевларовые чехлы	+300°C	Защитные хомуты на стыках
Силиконовые кожухи	+180°C	Растягиваются при установке

Обязательные зоны изоляции: Участки патрубков в радиусе 15 см от крыльчатки, места контакта с корпусом вентилятора, изгибы возле термостата. Избегайте перетяжки хомутов – это вызывает деформацию изоляционного слоя.

Защита разъемов от воды и грязи

Электрические разъемы вентилятора критически уязвимы к влаге и загрязнениям: окисление контактов или короткое замыкание приводят к отказу системы охлаждения. Герметизация соединений предотвращает коррозию и нарушение проводимости тока, особенно в условиях бездорожья, зимней слякоти или мойки двигателя.

Открытые клеммы быстро покрываются грязевой коркой, вызывая перегрев разъема и потерю контакта. Вода провоцирует электрохимическую коррозию, увеличивая сопротивление, что ведет к падению напряжения на вентиляторе и сокращению его ресурса. Регулярная диагностика состояния разъемов обязательна при эксплуатации в агрессивных средах.

Ключевые методы защиты

• Термоусадочные трубки с клеевым слоем: плотно облегают соединение после нагрева, создавая барьер для влаги
• Силиконовые герметики: заполняют зазоры в разъемных корпусах (наносить после соединения контактов)
• Влагоотталкивающие спреи: образуют пленку на контактах (требуют периодического обновления)
• Разъемы IP67/IP68: заводские решения с резиновыми уплотнителями и замками

Материал	Срок службы	Сложность монтажа
Пластиковые крышки	1-2 года	Низкая
Резиновые колпачки	3-5 лет	Средняя
Двухкомпонентные компаунды	10+ лет	Высокая

Важно: При использовании герметиков избегайте полной заливки разъемов – избыток материала затруднит последующий демонтаж. Для штекеров типа Deutsch DT/DTP применяйте штатные резиновые заглушки. Раз в год очищайте видимые контакты от окислов щеткой с металлическим ворсом и обрабатывайте контактной смазкой.

Чистка радиатора перед установкой вентилятора

Перед монтажом нового вентилятора охлаждения критически важно тщательно очистить радиатор от всех видов загрязнений. Грязь, пыль, тополиный пух, насекомые и дорожная сажа, накопившиеся на сотах радиатора, создают теплоизолирующий слой. Этот слой резко снижает эффективность отвода тепла как при движении автомобиля (набегающим потоком воздуха), так и при работе вентилятора.

Установка вентилятора на грязный радиатор сводит на нет его потенциальную производительность. Даже самый мощный вентилятор не сможет продуть забитые соты, что приведет к недостаточному охлаждению двигателя и риску его перегрева. Чистка гарантирует максимальный контакт воздушного потока с поверхностью теплообмена.

Методы и этапы чистки радиатора

Для достижения оптимального результата рекомендуется комбинировать следующие методы очистки в указанной последовательности:

1. Предварительная механическая очистка:
   • Аккуратно удалите крупный мусор (листья, пух, насекомых) руками или мягкой щеткой с длинным ворсом. Действуйте осторожно, чтобы не погнуть тонкие соты.
   • Используйте сжатый воздух (компрессор) для выдува пыли и легкого мусора. Направляйте струю воздуха против направления обычного движения воздуха (то есть со стороны двигателя в сторону передка автомобиля).
2. Мойка радиатора:
   • Обильно промойте радиатор струей воды под умеренным давлением (избегайте мощных мини-моек, способных деформировать соты). Направляйте струю также со стороны двигателя к передку.
   • Для стойких загрязнений используйте специальные автошампуни или очистители радиаторов. Нанесите раствор согласно инструкции, дайте ему время подействовать (но не высыхать!), затем тщательно смойте большим количеством воды.
3. Контрольная проверка и просушка:
   • Визуально осмотрите радиатор после мойки. Убедитесь, что вода свободно проходит через соты и не задерживается в виде грязных разводов.
   • Перед установкой вентилятора дайте радиатору полностью высохнуть естественным путем или продуйте сжатым воздухом.

Важные предостережения:

• Никогда не используйте для чистки металлические щетки, ножи или острые предметы – они легко повредят тонкие пластины и трубки радиатора.
• Избегайте применения сильнодействующих растворителей или агрессивных щелочных/кислотных средств, не предназначенных специально для радиаторов – они могут разъесть материал трубок, пластика или припоя.
• При сильном внутреннем загрязнении (накипь, коррозия) или внешнем, не поддающемся очистке, радиатор требует демонтажа и профессиональной промывки или замены.

Важность расстояния между лопастями и кожухом

Оптимальный зазор между лопастями вентилятора и кожухом напрямую влияет на эффективность воздушного потока. Слишком большое расстояние приводит к утечке воздуха через образовавшийся промежуток – крыльчатка проталкивает часть потока назад вместо направления в радиатор. Это снижает статическое давление и объем прокачиваемого воздуха, особенно критично на низких оборотах или в плотных монтажных условиях.

Чрезмерно малый зазор создает риск механического контакта при вибрациях или тепловом расширении компонентов. Соударение лопастей с кожухом вызывает разрушение крыльчатки, повреждение подшипников и повышенный шум. Особенно опасно при деформации пластиковых элементов из-за перегрева или естественного старения материалов.

Ключевые критерии выбора зазора

• Рекомендуемый диапазон: 2-5 мм для стандартных систем. Точное значение зависит от диаметра крыльчатки и скорости вращения.
• Конструкция лопастей: Вентиляторы с загнутыми вперед крыльчатками (forward curve) требуют увеличенного зазора из-за гибкости лопастей.
• Термостойкость материалов: Для пластиковых кожухов и крыльчаток учитывать коэффициент теплового расширения.

Проблема	Последствие	Решение
Зазор > 7-10 мм	Потери КПД до 30%, перегрев мотора	Установка уплотнительного кольца или замена кожуха
Зазор < 1 мм	Вибрация, трещины лопастей	Шлифовка посадочных мест, замена деформированных деталей

При установке нового вентилятора обязательно проверяйте биение вала и параллельность плоскостей кожуха и крыльчатки. Любой перекос сокращает фактический зазор с одной стороны. Для тюнинговых систем с высокими оборотами (>4000 об/мин) предпочтительны металлические кожухи с точной механической обработкой.

Модернизация креплений для снижения вибрации

Стандартные крепления вентилятора часто передают вибрации от электродвигателя на радиатор и кузов, создавая шум и ускоряя износ деталей. Особенно критично это для мощных моделей или изношенных подшипников, где дисбаланс ротора усиливает колебания.

Эффективная модернизация требует замены штатных резиновых втулок или пластиковых клипс на специализированные демпфирующие элементы. Ключевая цель – создать эластичный барьер, поглощающий высокочастотные колебания без потери надежности фиксации.

Стратегии и материалы для модернизации

Распространенные решения:

• Полиуретановые втулки – отличаются долговечностью и стабильностью формы при перепадах температур, но требуют точного подбора по жесткости.
• Демпферы из силиконовой резины – оптимальны для высокочастотных вибраций, сохраняют эластичность в мороз.
• Комбинированные подвесы – металлическая вставка в резиновой обойме для сложных нагрузок (например, при установке вентилятора на двигатель).

Критерии выбора демпфирующих элементов:

1. Температурный диапазон эксплуатации (минимум -40°C до +120°C).
2. Уровень допустимой деформации (не должен превышать 20-30% при монтаже).
3. Совместимость с агрессивными средами (антифриз, масло).

Тип крепления	Снижение вибрации	Сложность установки
Штатные резиновые втулки	15-25%	Низкая
Полиуретановые демпферы	40-60%	Средняя
Силиконовые изоляторы	50-70%	Высокая

Важные нюансы монтажа: При установке избегайте перетяжки гаек – это блокирует демпфирующие свойства материала. Контролируйте зазор между лопастями и кожухом: вибрации могут смещать вентилятор. Для тяжелых конструкций применяйте дополнительные точки крепления с поперечными стабилизаторами.

Термоустойчивая изолента для ремонта проводки

В автомобильных системах охлаждения проводка вентиляторов подвергается экстремальным температурным воздействиям, вибрации и контакту с техническими жидкостями. Стандартная ПВХ-изолента при длительном нагреве выше 80-90°C размягчается, теряет адгезию и сползает, оголяя контакты. Это создаёт риски короткого замыкания, окисления проводов и выхода из строя электросхемы вентилятора.

Специализированная термостойкая изолента сохраняет целостность при температурах до 150-200°C благодаря основе из стеклоткани, силикона или лавсана. Её клеевой слой на каучуковой или акриловой основе не плавится под капотом даже вблизи двигателя и радиатора. Дополнительно такой материал устойчив к маслам, антифризу и бензину, что критично при ремонте проводки в моторном отсеке.

Критерии выбора для ремонта проводки вентилятора

• Диапазон рабочих температур: Минимум -40°C до +130°C для штатных систем, +200°C для тюнинга или спортивных авто.
• Основа материала:
  • Стеклотканевая – максимальная термостойкость и прочность на разрыв.
  • Лавсановая (полиэстер) – гибкость и устойчивость к химикатам.
  • Силиконовая – эластичность в широком температурном диапазоне.
• Клеевой состав: Каучуковый для лучшего прилипания к неровным поверхностям, акриловый для долговечности.

Правила применения

1. Зачистите повреждённый участок провода, обезжирьте спиртом.
2. Накладывайте изоленту с 50% нахлёстом витков, без складок.
3. Минимальная длина изоляции – 3 см по каждую сторону от повреждения.
4. Для надёжности поверх изоленты используйте термоусадочную трубку.

Тип изоленты	Макс. t°C	Плюсы	Минусы
Стеклотканевая	+200°C	Негорючая, механическая прочность	Жёсткая, высокая цена
Лавсановая	+150°C	Устойчивость к влаге и химреагентам	Средняя адгезия
Силиконовая	+180°C	Эластичность, простота монтажа	Низкая стойкость к истиранию

Важно: Даже термостойкую изоленту нельзя наматывать на расплавленные или треснувшие провода. При глубоком повреждении жилы обязательна замена участка проводки.

Замер потребляемого тока при запуске

Пусковой ток вентилятора охлаждения значительно превышает его номинальное рабочее значение, что обусловлено преодолением инерции ротора и трением в подшипниках при старте. Этот скачок длится доли секунды, но создает критическую нагрузку на реле, предохранители и проводку автомобиля. Неучтенное превышение допустимых характеристик цепи приводит к подгоранию контактов реле, перегоранию предохранителей или даже оплавлению разъемов.

Постоянное воздействие высокого пускового тока ускоряет износ компонентов электросистемы и может вызвать отказ вентилятора в момент пиковой тепловой нагрузки двигателя. Особенно критично это для систем с прямым управлением от ЭБУ без промежуточного реле, где ток напрямую проходит через блок управления. Замер пускового тока обязателен при установке мощных вентиляторов или модернизации штатной системы охлаждения.

Порядок замера и анализ результатов

Для корректного измерения потребуются:

• Мультиметр с функцией записи пиковых значений (Peak Hold) или токовые клещи
• Нагрузочная вилка с амперметром
• Исправный АКБ с напряжением не ниже 12.5В

Методика замера:

1. Подключите измерительный прибор последовательно в цепь питания вентилятора (разрыв «+» провода)
2. Активируйте режим фиксации максимального тока на мультиметре
3. Подайте напряжение на вентилятор на 1-2 секунды для запуска
4. Зафиксируйте пиковое значение, отображаемое на экране прибора

Сравнение результатов с номиналом компонентов:

Элемент цепи	Допустимое превышение пускового тока	Последствия превышения
Стандартное реле (30-40А)	Не более 20% от номинала	Западание контактов, межконтактное КЗ
Автоматический предохранитель	До 200% на 0.1 сек	Ложное срабатывание защиты
Проводка 4 мм²	Макс. 70А (кратковременно)	Плавление изоляции, риск возгорания

Если замеренный пусковой ток превышает возможности реле или проводки, обязательна установка реле усиления с током коммутации на 20-30% выше пикового значения вентилятора. Для особо мощных вентиляторов (более 40А в пуске) рекомендуется использовать схему с плавным пуском или контроллером, ограничивающим стартовую нагрузку.

Проверка заземления двигателя на корпус

Качество заземления двигателя вентилятора охлаждения критично для его стабильной работы и долговечности. Плохой контакт с "массой" кузова вызывает повышенное сопротивление в цепи, перегрев проводки и нарушение нормального функционирования электромотора.

Признаками неисправного заземления являются нестабильная работа вентилятора (рывки, самопроизвольные остановки), недостаточная скорость вращения или полный отказ при подаче питания. Визуально место контакта может иметь следы окисления, коррозии или механические повреждения.

Методика проверки и устранения неисправностей

Для диагностики потребуется мультиметр в режиме измерения сопротивления (Ом) или напряжения (В). Выполните следующие шаги:

1. Визуальный осмотр: Найдите точку крепления заземляющего провода двигателя к кузову (обычно болтовое соединение). Проверьте целостность провода, отсутствие обрывов и коррозии на клеммах.
2. Проверка сопротивления:
   • Отключите клемму АКБ
   • Установите щупы мультиметра между клеммой заземления двигателя и чистой металлической частью кузова
   • Исправное заземление покажет сопротивление менее 0.5 Ом
3. Проверка падения напряжения:
   • Подключите АКБ, включите зажигание и запустите двигатель вентилятора
   • Измерьте напряжение между клеммой заземления мотора и кузовом
   • Нормальное значение - не более 0.2 В под нагрузкой

Устранение проблем: При обнаружении высокого сопротивления или напряжения:

1. Очистите контактные поверхности кузова и клеммы провода от грязи и окислов металлической щеткой
2. Обезжирьте контакты и обработайте токопроводящей смазкой
3. Надежно затяните крепежный болт
4. При повреждении провода - замените его целиком или установите дополнительный кабель сечением не менее 2.5 мм²

Регулярная проверка точки заземления (особенно после ремонтных работ или в условиях высокой влажности) предотвращает преждевременные отказы вентилятора и защищает электрооборудование автомобиля от перегрузок.

Определение неисправности датчика температуры

Некорректная работа датчика температуры охлаждающей жидкости (ДТОЖ) напрямую влияет на функционирование вентилятора радиатора. Признаки неисправности проявляются в неадекватном поведении системы охлаждения: вентилятор может не включаться при перегреве, работать постоянно или активироваться хаотично без видимых причин.

Проверку ДТОЖ начинают с визуального осмотра разъёма и проводки на предмет окисления, повреждений или нарушенных контактов. Далее измеряют сопротивление датчика при разных температурных режимах двигателя, сравнивая показания с нормативами производителя. Параллельно анализируются ошибки бортового компьютера через диагностический сканер.

Ключевые методы диагностики

• Тестирование мультиметром: Замер сопротивления на холодном и прогретом двигателе с сопоставлением эталонным значениям.
• Имитация сигнала: Подключение переменного резистора к разъёму ЭБУ для проверки реакции вентилятора.
• Сравнение с данными термометра: Контроль реальной температуры ОЖ механическим прибором и сопоставление с показаниями датчика.

Симптом	Возможная причина
Вентилятор не включается	Обрыв цепи датчика, заклинивание в положении "холодно"
Постоянная работа на максимуме	Короткое замыкание, заклинивание в положении "перегрев"
Прерывистая активация	Плавающий контакт, нарушение изоляции проводов

При выявлении отклонений в сопротивлении или отсутствии динамики показаний при прогреве датчик подлежит замене. Важно устанавливать деталь с параметрами, рекомендованными производителем автомобиля, так как неверный номинал вызовет ошибки в работе ЭБУ.

Экстренное охлаждение при отсутствии электрики

При отказе электровентилятора двигатель быстро перегревается, создавая риск заклинивания и капитального ремонта. Экстренные меры направлены на физическое охлаждение силового агрегата и радиатора без использования штатных электрических систем.

Первоочередная задача – остановиться в безопасном месте, заглушить мотор и открыть капот для теплоотвода. Дальнейшие действия зависят от доступных ресурсов и условий эксплуатации.

Практические методы охлаждения

Использование подручных средств:

• Вода: Медленно лейте её на радиатор и блок двигателя из бутылки, избегая резкого перепада температур (риск трещин ГБЦ!). Не лейте на электроразъёмы.
• Влажная ткань: Накройте радиатор или верхнюю часть двигателя мокрой ветошью, периодически смачивая её. Ткань не должна касаться вращающихся элементов!

Принудительный обдув:

• Создайте воздушный поток: махайте капотом, картонкой или одеждой перед радиатором, направляя воздух к двигателю.
• При наличии второго автомобиля – установите его перед капотом "донора" и включите его печку на максимальный обдув.

Контроль температуры и движение:

1. После частичного охлаждения запустите двигатель для контроля температуры по датчику.
2. Двигайтесь на низкой скорости (40-50 км/ч), чтобы встречный поток воздуха охлаждал радиатор.
3. Останавливайтесь при повторном перегреве, повторяя цикл охлаждения.

Нельзя делать	Почему
Открывать пробку расширительного бачка на горячем двигателе	Выброс кипятка и пара под давлением
Заливать холодную воду в перегретый двигатель	Деформация ГБЦ, трещины блока
Продолжать движение при красной зоне датчика	Необратимые повреждения ЦПГ, расплавление поршней

Важно: Все методы – временное решение для доезда до СТО. Даже после успешного охлаждения обязательна диагностика причины отказа вентилятора (предохранитель, реле, датчик, мотор) и ремонт.

Профилактическая замена термопасты датчиков

Термопаста обеспечивает эффективную теплопередачу между чувствительным элементом датчика температуры (например, ДТОЖ) и его посадочным местом в двигателе. Со временем она теряет свойства: высыхает, растрескивается или выгорает, что ухудшает точность измерений. Некорректные показания датчика напрямую влияют на своевременность включения вентилятора охлаждения.

Профилактическая замена термопасты предотвращает ложные срабатывания или запоздалый запуск вентилятора. Это критично для защиты двигателя от перегрева, особенно в пробках или жаркую погоду. Рекомендуется обновлять состав каждые 2-3 года или при плановом обслуживании системы охлаждения.

Порядок действий и рекомендации

1. Демонтаж датчика: Дождитесь остывания двигателя, отсоедините клемму АКБ. Аккуратно снимите электрический разъем и выкрутите датчик спецключом.
2. Очистка поверхностей: Удалите ветошью старую термопасту с корпуса датчика и резьбового отверстия. Обезжирьте контактные зоны спиртом или очистителем.
3. Нанесение пасты: Равномерно распределите тонкий слой состава (толщиной 0.5-1 мм) на резьбу или уплотнительное кольцо датчика. Избегайте избытка – выдавливание пасты в охлаждающую жидкость недопустимо.
4. Установка: Затяните датчик с моментом, указанным в руководстве авто. Подключите разъем и клемму АКБ.

Критерии выбора термопасты:

• Теплопроводность: От 3 Вт/(м·К) и выше.
• Температурная стойкость: Рабочий диапазон от -40°C до +200°C.
• Состав: Предпочтительны керамические или силиконовые пасты – они не проводят ток и устойчивы к антифризу.
• Автомобильная спецификация: Избегайте компьютерных термоинтерфейсов – они не рассчитаны на вибрации и агрессивную среду подкапотного пространства.

Контрольный тест: После замены запустите двигатель, прогрейте его до рабочей температуры и убедитесь, что вентилятор включается при достижении заданного порога (обычно 95-105°C). Проверьте отсутствие протечек антифриза.

Пайка проводов вместо скруток в моторном отсеке

Использование пайки для соединения проводов в системе охлаждения радиатора устраняет главные риски скруток: окисление металла и постепенное ослабление контакта под вибрацией. В моторном отсеке, где провода подвергаются постоянным температурным перепадам, влажности и тряске, скрутки неизбежно теряют надежность, что ведет к росту переходного сопротивления и перегреву цепи.

Качественно пропаянное соединение обеспечивает монолитную электропроводность, стойкость к коррозии и механическую прочность. Это критически важно для питания вентилятора, где плохой контакт может вызвать внезапный отказ охлаждения двигателя, его перегрев и дорогостоящий ремонт.

Ключевые преимущества пайки

• Нулевое переходное сопротивление: Минимизирует потери напряжения и нагрев в точках соединения
• Абсолютная герметичность: Защита от окисления даже в условиях влажности и химических испарений
• Виброустойчивость: Неразъемное соединение не расшатывается от вибраций двигателя

Параметр	Скрутка	Пайка
Срок службы	1-3 года	10+ лет
Риск перегрева	Высокий	Минимальный
Требует обслуживания	Да (подтяжка, зачистка)	Нет

Технология пайки: Обязательно используйте флюс для меди и оловянно-свинцовый припой (ПОС-60). После зачистки провода скручиваются, прогреваются паяльником 60-100W, затем в зону контакта вводится припой до полного заполнения жил. Готовое соединение изолируется термостойкой трубкой (не менее 125°C).

Важно: Применяйте дополнительную фиксацию проводов стяжками, исключая нагрузку на место пайки. Никогда не паяйте алюминиевые провода – только специализированные клеммы или сварку.

Замки-стяжки для надежной фиксации разъемов

Электрические разъемы вентиляторов охлаждения подвергаются постоянной вибрации, перепадам температур и воздействию агрессивных сред (антифриз, грязь, влага). Без надежной фиксации контакты могут окисляться, разбалтываться или самопроизвольно расцепляться, что приводит к нарушению работы вентилятора. Последствия варьируются от перегрева двигателя до выхода из строя дорогостоящих электронных компонентов.

Замки-стяжки (стяжные хомуты для разъемов) – специализированные пластиковые фиксаторы, механически блокирующие соединение. Они обеспечивают плотный прижим вилки и розетки, предотвращая их смещение или разъединение под воздействием внешних факторов. Использование таких стяжек критически важно для стабильной передачи тока и долговечности контактов в подкапотном пространстве.

Ключевые аспекты выбора и применения

При подборе замков-стяжек учитывайте следующие параметры:

• Размер и форма: Должны точно соответствовать габаритам и конфигурации защищаемого разъема (квадратные, прямоугольные, трапециевидные).
• Материал: Термостойкий нейлон или аналогичные полимеры (выдерживают от -40°C до +120°C и выше), устойчивые к маслам и химикатам.
• Тип замка:
  • Одноразовые: Защелкиваются до щелчка, снимаются только разрезанием.
  • Многоразовые: Имеют откидную защелку или язычок для демонтажа без повреждений.

Правила установки:

1. Тщательно очистите корпус разъема от грязи и масла.
2. Полностью соедините вилку и розетку до характерного щелчка.
3. Наденьте стяжку, убедившись, что она охватывает стык со всех сторон.
4. Затяните до плотной фиксации без перекоса (для многоразовых – защелкните механизм).

Проблема без стяжки	Решение с замком-стяжкой
Потеря контакта из-за вибрации	Жесткая механическая блокировка соединения
Коррозия контактов от влаги/химии	Герметизация стыка, снижение доступа воздуха и жидкостей
Самопроизвольное расцепление	Физическая преграда для разъединения
Перегрев/искрение в зоне плохого контакта	Стабильное электрическое соединение под нагрузкой

Для ответственных узлов (например, управления ЭБУ двигателя) используйте стяжки с дополнительным страховочным тросиком или ушком для крепления к корпусу. Регулярно проверяйте целостность фиксатора при ТО: трещины или деформация – сигнал к замене. Применение качественных замков-стяжек – простой и экономичный способ значительно повысить надежность системы охлаждения.

Сезонная диагностика в преддверии жары

Перед наступлением летнего сезона критически важно проверить работоспособность системы охлаждения двигателя, где вентилятор играет ключевую роль. Пренебрежение диагностикой может привести к перегреву мотора, дорогостоящему ремонту и внезапным поломкам в пик высоких температур.

Начните с визуального осмотра вентилятора и его компонентов на предмет механических повреждений, трещин лопастей или следов коррозии. Убедитесь в отсутствии посторонних предметов (листьев, грязи, камней) в радиаторе и вокруг вентилятора, которые нарушают воздушный поток.

Ключевые этапы проверки

Электрическая часть:

• Проверьте целостность проводки, разъемов и реле вентилятора на предмет оплавлений или окислов.
• Протестируйте датчик температуры охлаждающей жидкости (ДТОЖ) мультиметром: неверные показания приводят к несвоевременному включению вентилятора.
• Убедитесь в корректном срабатывании предохранителя: замените при малейших сомнениях.

Механическая часть и производительность:

1. Запустите двигатель и прогрейте его до рабочей температуры, наблюдая за моментом включения вентилятора.
2. Оцените скорость вращения и балансировку лопастей – вибрации указывают на износ подшипников или деформацию.
3. Проверьте натяжение приводного ремня (для гидравлических/механических моделей) и уровень рабочей жидкости в бачке гидромуфты.

Дополнительные рекомендации:

• Очистите радиатор и конденсатор кондиционера струей воздуха или воды под умеренным давлением.
• Замените охлаждающую жидкость, если она выработала ресурс (обычно 2-5 лет) – старая жидкость теряет свойства и вызывает коррозию.
• Протестируйте работу вентилятора при включенном кондиционере – он должен запускаться автоматически.

Симптом	Возможная причина	Действие
Вентилятор не включается	Неисправность ДТОЖ, реле, электромотора, обрыв цепи	Проверка подачи напряжения на мотор, "прозвон" цепи
Позднее включение	Забитый радиатор, слабый датчик, низкий уровень ОЖ	Очистка сот радиатора, замена ДТОЖ, долив ОЖ
Посторонний шум при работе	Износ подшипников, трение лопастей о кожух, разбалансировка	Замена вентилятора или подшипников, регулировка кожуха

Важно: При обнаружении неисправностей не откладывайте ремонт – эксплуатация с неработающим вентилятором в жару гарантированно приводит к критическому перегреву двигателя. Используйте только комплектующие, соответствующие спецификациям производителя автомобиля.

Технология PWM: управление оборотами интеллектуально

Широтно-импульсная модуляция (PWM) позволяет плавно регулировать скорость вращения вентилятора, изменяя не напряжение питания, а длительность подачи импульсов тока. Устройство быстро включает и выключает питание двигателя с постоянной частотой (обычно 20-30 кГц), варьируя ширину этих импульсов. Чем шире импульс, тем выше средняя мощность и скорость вращения.

Электроника вентилятора (часто с интегрированным контроллером) интерпретирует сигнал PWM от ЭБУ автомобиля или отдельного блока управления. Сигнал представляет собой цифровую команду с определенным рабочим циклом (Duty Cycle), где 0% – остановка, а 100% – максимальные обороты. Точность регулировки достигает 1-2%, обеспечивая оптимальное соответствие скорости охлаждения текущей тепловой нагрузке.

Ключевые преимущества и особенности PWM

• Энергоэффективность: Минимальные потери мощности на управляющей электронике и самом двигателе.
• Точность: Плавное изменение оборотов без скачков и ступеней.
• Бесшумность: Отсутствие гудения или дребезжания на низких оборотах.
• Обратная связь (tachometer): Выходной сигнал тахометра для контроля реальной скорости и диагностики неисправностей.
• Совместимость: Прямое подключение к современным ЭБУ без дополнительных реле или резисторов.

Параметр	Обычное управление	PWM
Регулировка скорости	Ступенчатая (резисторы/реле)	Беcступенчатая
Энергопотребление	Высокие потери на резисторах	Минимальные потери
Уровень шума	Возможен гул на средних оборотах	Равномерный звук во всем диапазоне

При выборе PWM-вентилятора критично проверить соответствие параметров сигнала (частота, амплитуда) возможностям блока управления автомобиля. Несовместимость может привести к некорректной работе или повреждению оборудования. Для замены старых систем PWM-вентиляторы часто требуют установки специального контроллера-адаптера.

Список источников

При подготовке материала использовались актуальные технические данные и экспертные оценки, обеспечивающие достоверность информации о конструкции, критериях выбора и эксплуатации автомобильных вентиляторов охлаждения.

Основой для анализа послужили специализированные технические публикации, рекомендации производителей компонентов систем охлаждения, а также практические исследования эффективности различных типов вентиляторов.

• Производственные каталоги ведущих изготовителей вентиляторов (Valeo, Denso, Bosch)
• Технические стандарты SAE J1398 и ISO 8854 по электродвигателям вентиляторов
• Монография "Системы охлаждения современных ДВС" (А.В. Лебедев, 2022)
• Отчеты испытательных лабораторий Autodata и Delphi Technologies
• Методические рекомендации ГОСТ Р 54120-2010 по термостатированию двигателей
• Сравнительные обзоры эффективности вентиляторов в журнале "Автоэксперт" (№3-5, 2023)
• Технические бюллетени Ассоциации автомобильных инженеров (НАМИ)
• Руководства по диагностике неисправностей систем охлаждения (Robert Bosch GmbH)
• Результаты тестирования шумовых характеристик (исследование НТЦ "Трансмаш", 2021)

Видео: Как ОБМАНЫВАЮТ при выборе ВЕНТИЛЯТОРА / Какой вентилятор выбрать?


• Cooper Discoverer M+S - отзывы владельцев, тесты и цены на Sport версию

• Отзывы о Сенеж Аквадекор - Правда о покупке бассейна

• Honda Чопперы - Модели и Характеристики
