Автомобильный стробоскоп - для чего нужен, как устроен и работает

Статья обновлена: 18.08.2025

Стробоскоп автомобильный – специализированный прибор, используемый при обслуживании и диагностике систем зажигания двигателей внутреннего сгорания. Его основное назначение – точная установка угла опережения зажигания и проверка синхронизации работы механизма газораспределения.

Принцип действия устройства основан на эффекте стробоскопа: короткие импульсы яркого света "замораживают" движение помеченной вращающейся детали (например, шкива коленвала) при совпадении частоты вспышек с частотой ее вращения. Это позволяет визуально контролировать положение меток на движущихся узлах относительно стационарных указателей.

Конструктивно автомобильный стробоскоп состоит из импульсной газоразрядной лампы, блока управления с преобразователем напряжения и датчика, подключаемого к высоковольтному проводу первого цилиндра для синхронизации вспышек с моментом искрообразования.

Что такое автомобильный стробоскоп?

Автомобильный стробоскоп – это специализированный диагностический прибор, предназначенный для точной установки и проверки угла опережения зажигания в бензиновых двигателях внутреннего сгорания. Его основная задача – визуализировать момент искрообразования в цилиндрах относительно положения коленчатого вала, что критически важно для оптимальной работы мотора, топливной экономичности и снижения вредных выбросов.

Устройство синхронизирует яркие световые импульсы с искрой в свече зажигания выбранного цилиндра, создавая "эффект остановки движения" меток на вращающихся деталях. Это позволяет механику наблюдать статичное положение контрольных меток на шкиве коленвала или маховике при работающем двигателе, обеспечивая высокую точность регулировок без остановки силового агрегата.

Принцип действия и ключевые элементы конструкции

Работа прибора основана на стробоскопическом эффекте: частота вспышек лампы синхронизируется с импульсами зажигания, делая вращающиеся метки видимыми как неподвижные. Основные компоненты включают:

Импульсный датчик (индуктивный или емкостной), фиксирующий момент искрообразования через высоковольтный провод 1-го цилиндра.
Газоразрядную лампу-вспышку (ксеноновую или LED), генерирующую кратковременные яркие импульсы света.
Схему управления, преобразующую сигнал датчика в синхронизированные со вспышкой электрические импульсы.
Силовой кабель с зажимами для подключения к бортовой сети автомобиля (12V).

Этап диагностики	Действие стробоскопа
Подключение	Датчик крепится на ВВ-провод 1-го цилиндра, питание – к АКБ
Запуск двигателя	Лампа мигает синхронно с искрой в цилиндре
Наведение света на метки	Вращающаяся метка на шкиве "замирает"
Корректировка УОЗ	Положение метки сравнивается с неподвижным указателем на блоке ДВС

Основное назначение стробоскопа в автосервисе

Главная функция автомобильного стробоскопа – точная проверка и регулировка угла опережения зажигания (УОЗ) в бензиновых двигателях. Прибор визуализирует момент искрообразования относительно положения коленчатого вала, что критично для корректной работы силового агрегата.

Неправильно выставленный УОЗ вызывает детонацию, перегрев, снижение мощности, повышенный расход топлива и ускоренный износ деталей. Стробоскоп позволяет быстро выявить и устранить эти отклонения, обеспечивая оптимальные параметры зажигания для конкретных оборотов двигателя.

Ключевые задачи при использовании

Визуальная синхронизация меток
Совмещение подвижной маркировки на шкиве коленвала со статической меткой ГРМ при работе двигателя на холостом ходу.
Диагностика центробежного и вакуумного регуляторов
Контроль динамики изменения УОЗ при плавном увеличении оборотов и подключении вакуумного шланга.
Проверка исправности датчиков
Выявление сбоев в работе датчика Холла или индукционного датчика распредвала.

Проблема без регулировки	Результат применения стробоскопа
Раннее зажигание	Исключение детонации и перегрева клапанов
Позднее зажигание	Восстановление приёмистости и снижение расхода топлива
Нестабильные обороты	Стабилизация холостого хода за счёт точной синхронизации

Стробоскопический эффект: физический принцип работы

Стробоскопический эффект возникает при совпадении частоты вспышек света с частотой движения или вращения наблюдаемого объекта. Если импульсное освещение синхронизировано с фазой периодического процесса, объект визуально "замирает" в определённом положении. Это объясняется инертностью человеческого зрения: мозг интерпретирует быстро сменяющиеся статичные изображения как непрерывное движение.

При неполном совпадении частот возникает иллюзия замедленного или обратного движения. Например, если частота вспышек ниже скорости вращения детали, каждый следующий импульс будет освещать объект в позиции, немного отстающей от предыдущей. Разница между частотой вращения (f_об) и частотой вспышек (f_с) определяет кажущуюся скорость: Δf = |f_об - f_с|.

Ключевые условия реализации эффекта

Периодичность движения: объект должен совершать циклические действия (вращение, колебание).
Короткая длительность вспышки: импульс света должен быть короче времени перемещения между фиксируемыми точками траектории.
Темнота между вспышками: отсутствие фонового освещения предотвращает "смазывание" изображения.

Соотношение частот	Визуальный результат
f_с = f_об	Объект кажется неподвижным
f_с > f_об	Замедленное движение вперёд
f_с < f_об	Замедленное движение назад
f_с = n·f_об	Фиксация n одинаковых положений за цикл

В автомобильных стробоскопах этот принцип позволяет точно определять момент зажигания: метка на вращающемся шкиве коленвала "останавливается" при синхронизации со вспышкой, инициированной искрой в свече первого цилиндра. Длительность импульса лампы (обычно 10-50 мкс) обеспечивает чёткую фиксацию метки без размытия.

Базовые компоненты конструкции стробоскопа

Автомобильный стробоскоп включает несколько ключевых элементов, обеспечивающих его работу. Основные компоненты сгруппированы в электронном блоке и оптической системе, заключённых в защитный корпус.

Конструкция предусматривает надёжное соединение с электрической системой автомобиля через разъёмы или зажимы. Каждый элемент выполняет строго определённую функцию для синхронизации вспышек.

Компонент	Назначение
Источник света	Газоразрядная лампа или светодиодный модуль, создающий яркие импульсные вспышки при срабатывании. Должен обеспечивать интенсивность, достаточную для подсветки меток.
Импульсный датчик	Индуктивный зажим или оптический сенсор, фиксирующий момент искрообразования в свече первого цилиндра. Преобразует событие в электрический сигнал синхронизации.
Генератор импульсов	Электронная схема на транзисторах или микроконтроллере, формирующая управляющие сигналы для источника света с точной синхронизацией по данным датчика.
Блок питания	Преобразователь напряжения, адаптирующий параметры бортовой сети (12В) к требованиям компонентов. Может включать защиту от переполюсовки и скачков напряжения.
Корпус с оптикой	Пластиковый или металлический кожух с линзой/световодом для фокусировки вспышек. Часто оснащается магнитным креплением или крюком для фиксации на капоте.

Типы импульсных ламп в стробоскопах

Импульсные лампы служат основным источником света в автомобильных стробоскопах, обеспечивая кратковременные яркие вспышки синхронно с работой двигателя. Их характеристики напрямую влияют на точность диагностики угла опережения зажигания и визуализацию меток на шкивах.

В современных устройствах применяются два принципиально разных типа излучателей, отличающихся конструкцией, эффективностью и долговечностью. Выбор конкретного типа определяет эксплуатационные параметры стробоскопа.

Газоразрядные ксеноновые лампы
- Состоят из кварцевой колбы, заполненной инертным газом (ксеноном), с двумя электродами
- Излучают свет за счет электрического разряда в газовой среде при подаче высоковольтного импульса
- Преимущества: очень высокая яркость вспышки (до 1 млн кд), естественный спектр света
- Недостатки: ограниченный ресурс (обычно 5-15 тыс. вспышек), нагрев колбы, чувствительность к ударам
Светодиодные (LED) модули
- Представляют собой матрицу из мощных светодиодов, управляемых электронной схемой
- Генерируют вспышку за счет кратковременного увеличения тока через полупроводниковые кристаллы
- Преимущества: ресурс свыше 100 тыс. срабатываний, мгновенное включение, устойчивость к вибрациям
- Недостатки: меньшая пиковая яркость по сравнению с ксеноном, зависимость эффективности от температуры

Параметр	Ксеноновые лампы	Светодиодные модули
Яркость вспышки	Очень высокая (идеально для солнечного света)	Средняя/высокая (зависит от количества диодов)
Ресурс работы	5 000 – 15 000 вспышек	100 000+ вспышек
Энергопотребление	Высокое (требует повышающего трансформатора)	Низкое (работает от 5-12V)

Роль датчика оборотов в работе устройства

Датчик оборотов коленчатого вала (ДПКВ) служит первичным источником информации о текущей скорости вращения двигателя для автомобильного стробоскопа. Он фиксирует момент прохождения контрольной метки (зубца шкива, маховика или специального репера) в зоне действия сенсора, генерируя электрический импульс при каждом обороте коленвала.

Этот импульс синхронизирует работу стробоскопа с вращением двигателя: каждое срабатывание датчика мгновенно активирует вспышку прибора. Без точной синхронизации с реальным положением коленвала визуальная "заморозка" меток ГРМ на работающем двигателе была бы невозможна.

Функциональные аспекты взаимодействия

Определение фазы вращения: Позволяет стробоскопу "ловить" конкретный такт цикла двигателя (например, момент зажигания в цилиндре).
Расчёт частоты вспышек: Частота импульсов ДПКВ прямо пропорциональна оборотам двигателя, что даёт стробоскопу данные для автоматической подстройки частоты вспышек под RPM.
Минимизация погрешности: Прямое считывание с коленвала обеспечивает максимальную точность синхронизации по сравнению с косвенными методами (например, через сигнал катушки зажигания).

Тип датчика	Принцип работы	Влияние на стробоскоп
Индуктивный (магнитный)	Реагирует на изменение магнитного поля при прохождении зубца	Требует минимального зазора, чувствителен к загрязнениям
Холла	Регистрирует приближение ферромагнитного объекта	Стабильный сигнал даже на низких оборотах

При неисправности ДПКВ стробоскоп теряет синхронизацию: метки на шкивах "плывут" или не фиксируются вовсе. Качество сигнала датчика также критично – помехи или слабый импульс приводят к хаотичным вспышкам, делая регулировку УОЗ невозможной.

Схема подключения к высоковольтным проводам

Подключение стробоскопа к высоковольтным проводам зажигания осуществляется через индуктивный датчик, который фиксирует импульсы напряжения без прямого электрического контакта. Датчик крепится зажимом типа "крокодил" на высоковольтный провод первого цилиндра для синхронизации вспышек с моментом искрообразования. Кабель от датчика соединяется с соответствующим разъемом на корпусе стробоскопа.

Полярность подключения контролируется цветовой маркировкой проводов: красный контакт датчика крепится ближе к свече зажигания, черный – к катушке зажигания. Неправильная ориентация вызовет рассинхронизацию вспышек. Для экранирования от помех кабель датчика не должен контактировать с движущимися частями двигателя или нагретыми поверхностями.

Типы датчиков и особенности монтажа

Индукционные модели – универсальные зажимы, работающие через электромагнитную индукцию
Конденсаторные датчики – требуют подключения к разъему свечи первого цилиндра
Беспроводные системы – передают сигнал на стробоскоп по радиоканалу

Тип провода	Рекомендации
Силиконовая изоляция	Стандартное крепление зажимом
Карбоновые жилы	Требуют минимального зазора 3 мм от датчика
Экранированные провода	Обязательно использование ферритовых фильтров

При диагностике прямоугольных катушек зажигания (COP) индуктивный датчик крепится непосредственно на провод свечи первого цилиндра под декоративным кожухом. В системах с индивидуальными катушками (DIS) применяются переходные адаптеры или зажимы специальной конструкции.

Питание стробоскопа: источники напряжения

Автомобильные стробоскопы получают питание от бортовой сети транспортного средства через прикуриватель или непосредственное подключение к клеммам аккумулятора. Стандартное напряжение питания составляет 12В для легковых автомобилей и 24В для грузового транспорта. Устройства оснащаются встроенными стабилизаторами и защитными цепями, компенсирующими колебания напряжения в бортовой сети при запуске двигателя или работе электрооборудования.

Для мобильности некоторые модели поддерживают автономную работу от встроенных аккумуляторов или батареек. В профессиональных стендовых стробоскопах применяются внешние блоки питания, преобразующие переменный ток 220В в постоянный ток требуемого напряжения. Ключевые требования к источникам питания включают:

Стабильность выходного напряжения (±0.5В)
Защиту от переполюсовки клемм
Фильтрацию высокочастотных помех
Токовую нагрузку не менее 3-5А для газоразрядных ламп

Характеристики источников питания

Тип источника	Напряжение	Особенности
Бортовая сеть авто	12В / 24В DC	Требует защиту от скачков напряжения
Аккумулятор встроенный	9В / 12В DC	Ограниченное время работы (1-2 часа)
Сетевой адаптер	220В AC → 12В DC	Стационарное применение на СТО

Современные светодиодные стробоскопы потребляют значительно меньше энергии (0.5-1.5А) по сравнению с традиционными газоразрядными моделями (3-8А), что расширяет выбор подходящих источников питания. Для всех типов критично соблюдение полярности подключения – ошибка приводит к выходу электронных компонентов из строя.

Корпусные решения для защиты электроники

Электронный блок автомобильного стробоскопа содержит чувствительные компоненты (микросхемы, транзисторы, конденсаторы), критичные к воздействию влаги, пыли, вибрации и механических повреждений. Корпус служит первичным барьером, предотвращающим выход устройства из строя в условиях агрессивной автомобильной среды: перепады температур, брызги воды, дорожная грязь, топливные пары и ударные нагрузки.

Конструктивно корпус должен обеспечивать герметизацию внутреннего пространства при сохранении функциональности: необходим доступ к органам управления (кнопки, переключатели), индикаторам (светодиоды) и разъемам питания/синхронизации. Дополнительно требуется эффективный теплоотвод от силовых элементов схемы (например, ключевых транзисторов) для предотвращения перегрева, особенно при длительной работе на максимальной мощности.

Ключевые типы корпусов и их особенности

Пластиковые корпуса:
- Легкие и экономичные, устойчивые к коррозии.
- Для герметичности используют резиновые уплотнители на стыках и заглушках, а также герметик на резьбе вводов проводов.
- Недостаток: ограниченный теплоотвод, требует металлических теплораспределительных пластин внутри.
Алюминиевые корпуса:
- Отличное рассеивание тепла через стенки и ребра охлаждения.
- Повышенная механическая прочность и экранирование от электромагнитных помех.
- Герметизация достигается прокладками и герметизирующими составами на крышках и вводных элементах.
Комбинированные решения:
- Основание из алюминия (радиатор) + пластиковый кожух (изоляция и защита).
- Оптимальный баланс теплоотвода, веса и стоимости.

Параметр	Пластик	Алюминий
Теплоотвод	Низкий	Высокий
Защита от EMI/RFI	Отсутствует	Есть
Ударопрочность	Средняя	Высокая
Вес	Низкий	Высокий

Класс защиты корпуса (по стандарту IP - Ingress Protection) является критичным параметром. Для моторного отсека или установки под днищем требуется минимум IP65 (полная пыленепроницаемость и защита от струй воды), для салона достаточно IP54 (защита от брызг и пыли). Дополнительные элементы усиления включают амортизирующие вставки для платы, металлические скобы крепления к кузову и термостойкие кабельные вводы с обжимными сальниками.

Установка угла опережения зажигания по меткам

Перед началом работ двигатель должен быть прогрет до рабочей температуры, автомобиль установлен на ровную поверхность, рычаг коробки передач в нейтральном положении, стояночный тормоз включен. Необходимо обеспечить доступ к коленчатому валу и меткам, для чего часто требуется демонтаж некоторых элементов (защиты, кожуха ремня ГРМ). Метки на шкиве коленвала и указателе на блоке двигателя должны быть тщательно очищены от грязи и масла для четкой видимости.

Подключите стробоскоп согласно инструкции производителя: датчик ("зажим") надежно закрепите на высоковольтном проводе первого цилиндра, а провода питания соедините с клеммами аккумуляторной батареи (красный – на "+", черный – на "-"). Убедитесь, что соединения надежны, провода не касаются движущихся частей. Запустите двигатель и дайте ему работать на холостом ходу (обороты холостого хода должны соответствовать спецификации автомобиля).

Процедура установки УОЗ

Направьте мигающий луч стробоскопа на метки. Из-за стробоскопического эффекта метка на вращающемся шкиве коленвала будет казаться неподвижной. Сравните ее положение относительно неподвижной метки (указателя) на блоке двигателя или крышке ГРМ.

Определите текущее положение: Зафиксируйте, где находится "застывшая" метка шкива относительно неподвижного указателя (например, перед меткой, на метке, после метки).
Найдите требуемое значение УОЗ: Уточните в руководстве по ремонту вашего автомобиля точное значение угла опережения зажигания в градусах до ВМТ для режима холостого хода и соответствующую ему метку или риску на шкале указателя.
Корректировка: Ослабьте стопорную гайку (или болты) крепления корпуса трамблера (распределителя зажигания) на старых автомобилях или, в системах с датчиком Холла/индуктивным датчиком, ослабьте крепление самого датчика. Не выключая двигатель, осторожно поворачивайте корпус трамблера (или датчик) в нужную сторону:
- Для увеличения угла опережения (раннее зажигание): Поворачивайте корпус трамблера против направления вращения его ротора (обычно по часовой стрелке, если смотреть сверху).
- Для уменьшения угла опережения (позднее зажигание): Поворачивайте корпус трамблера по направлению вращения ротора (обычно против часовой стрелки).
Контроль по меткам: Во время поворота корпуса следите за "застывшей" меткой шкива в свете стробоскопа. Добивайтесь ее совмещения с требуемой меткой (риской) на неподвижном указателе.
Фиксация: Удерживая корпус трамблера (датчик) в достигнутом положении, надежно затяните стопорную гайку (болты). Проверьте, не сбилось ли положение метки после затяжки, при необходимости скорректируйте снова.

Тип двигателя / Система впрыска	Типичный УОЗ на ХХ (градусы до ВМТ)	Примечание
Карбюраторный (классика ВАЗ)	0° ± 1°	Метка "0" на шкале
Инжекторный 8-кл. (ВАЗ)	4° - 6°	Зависит от прошивки ЭБУ, часто метка "5"
Инжекторный 16-кл. (ВАЗ)	0° - 2°	Часто метка "0" или "1"
Иномарки (бензин)	5° - 15°	Обязательно сверяться с мануалом!
Дизель (механический ТНВД)	Угол начала впрыска	Используются специфические метки ТНВД/маховика

После установки УОЗ проверьте работу двигателя: он должен работать ровно, без "чихания" в карбюратор/впуск и детонационных стуков ("цекотья") при резком нажатии на педаль газа. Окончательную проверку правильности установки УОЗ желательно проводить в движении под нагрузкой, прислушиваясь к отсутствию детонации на низких передачах при разгоне.

Калибровка стробоскопа перед диагностикой

Калибровка стробоскопа – обязательный этап подготовки к проверке угла опережения зажигания (УОЗ). Без точной настройки прибора результаты диагностики будут некорректными, что приведет к ошибочным регулировкам двигателя. Процедура выполняется перед каждым использованием устройства для компенсации возможного временного дрейфа параметров его электронных компонентов.

Основная цель калибровки – синхронизировать момент световой вспышки стробоскопа с метками на шкиве коленчатого вала двигателя при работе на холостом ходу. Это гарантирует, что "замороженное" положение метки под стробоскопическим светом точно соответствует реальному углу опережения зажигания, указанному в технической документации автомобиля.

Порядок выполнения калибровки

Прогрев двигателя: Запустите двигатель и доведите его до рабочей температуры (обычно 80-90°C). Убедитесь, что холостой ход стабилен и соответствует норме для данной модели.
Подключение питания: Подсоедините зажимы питания стробоскопа к клеммам аккумуляторной батареи автомобиля, соблюдая полярность (красный – к "+", черный – к "-").
Подключение датчика: Установите индуктивный датчик прибора на высоковольтный провод первого цилиндра, согласно инструкции к стробоскопу (обычно зажимом или петлей). Убедитесь в надежном креплении без перегибов провода.
Настройка частоты вспышек: Направьте луч стробоскопа на установочные метки (шкив коленвала/маховик и неподвижную указательную метку). При работающем двигателе на холостом ходу метки должны визуально "замереть" под вспышками.
Сверка с эталоном: Сравните положение "замершей" подвижной метки относительно неподвижной шкалы. Если стробоскоп откалиброван верно, оно должно соответствовать заводскому значению УОЗ для холостого хода (например, 5-10° до ВМТ), указанному в руководстве по ремонту авто.
Корректировка (при необходимости): Если показания прибора не совпадают с эталонным значением УОЗ на холостом ходу:
- Убедитесь в отсутствии ошибок подключения и исправности цепи зажигания.
- Используйте регулятор калибровки на корпусе стробоскопа (если предусмотрен). Плавно вращайте его, добиваясь совпадения метки с требуемым значением на шкале.
- При отсутствии регулятора – фиксируйте величину отклонения и учитывайте ее как систематическую погрешность при последующих измерениях.
Проверка стабильности: Убедитесь, что "замершее" положение метки стабильно, не "плавает" при работе двигателя.

После успешной калибровки стробоскоп готов к точному определению и регулировке угла опережения зажигания на различных режимах работы двигателя. Игнорирование этого этапа делает бессмысленной всю последующую диагностику системы зажигания.

Выявление пропусков зажигания стробоскопическим методом

При подключении стробоскопа к высоковольтному проводу проверяемого цилиндра прибор синхронизирует вспышки с моментом искрообразования. Визуальный контроль меток на шкиве коленчатого вала позволяет определить равномерность их подсветки относительно стационарной отметки ГРМ. Наличие пропусков зажигания проявляется в хаотичном смещении или полном исчезновении световой метки при вспышках стробоскопа.

Нерегулярное срабатывание лампы на проблемном цилиндре свидетельствует о нарушении процесса воспламенения топливно-воздушной смеси. При стабильной работе двигателя метка фиксируется в одном положении, тогда как пропуски вызывают "прыгающий" эффект подсветки из-за отсутствия искры в отдельные такты сжатия.

Алгоритм диагностики:

Прогрев двигателя до рабочей температуры
Подключение датчика стробоскопа к высоковольтному проводу первого цилиндра
Направление светового луча на метки шкива коленвала
Фиксация положения подсвеченной метки относительно указателя ГРМ
Последовательная проверка каждого цилиндра переподключением датчика

Наблюдаемый эффект	Диагностируемая неисправность
Метка хаотично смещается	Единичные пропуски зажигания
Метка не появляется	Полное отсутствие искры в цилиндре
Метка стабильна на всех цилиндрах	Исправная система зажигания

Проверка работы центробежного регулятора

Для проверки регулятора стробоскоп подключают к свече первого цилиндра согласно инструкции производителя. Двигатель запускают и прогревают до рабочей температуры, после чего устанавливают минимальные устойчивые обороты холостого хода.

Направляют стробоскопическую метку на шкив коленвала или маховик, предварительно обозначив эталонную риску на неподвижной части двигателя (блоке, крышке ГРМ). Фиксируют начальное положение метки при холостых оборотах, затем плавно увеличивают частоту вращения до максимальной, контролируя смещение метки.

Критерии оценки корректности работы

Исправный регулятор должен обеспечивать:

Плавное смещение метки по мере роста оборотов без рывков и колебаний
Линейную зависимость угла опережения от частоты вращения (проверяется в контрольных точках: 1500, 3000, 4500 об/мин)
Возврат метки в исходное положение при снижении оборотов до холостых

Важно: Параллельно контролируют стабильность работы двигателя на всех режимах. Неравномерное смещение метки, её колебания или отсутствие возврата свидетельствуют о неисправностях: заедании грузиков регулятора, деформации пружин, износе осей.

Симптом	Возможная неисправность
Метка не смещается	Заклинивание грузиков, обрыв пружин
Скачкообразное движение метки	Деформация грузиков, износ посадочных мест
Неполный возврат на холостом ходу	Ослабление или поломка возвратных пружин

Диагностика вакуумного корректора зажигания

Диагностика вакуумного корректора зажигания с помощью автомобильного стробоскопа направлена на проверку его способности изменять угол опережения зажигания (УОЗ) в ответ на изменение разрежения во впускном коллекторе. Этот корректор напрямую связан с вакуумной камерой трамблера или датчиком положения распределительного вала (в системах с электронным управлением) и должен обеспечивать плавное увеличение УОЗ по мере роста нагрузки (падения разрежения).

Стробоскоп подключается к свече зажигания первого цилиндра стандартным образом. Его мерцающий свет направляется на метки установки зажигания, расположенные на шкиве коленчатого вала (или маховике) и неподвижном указателе. Положение световой метки относительно указателя при работе двигателя на холостом ходу показывает текущий базовый УОЗ.

Порядок проверки

Основная процедура диагностики выглядит следующим образом:

Прогрев двигателя: Доведите двигатель до рабочей температуры.
Холостой ход: Зафиксируйте положение световой метки стробоскопа относительно неподвижной метки на корпусе при работе на холостом ходу. Это базовый УОЗ.
Проверка реакции на вакуум:
- Отсоедините вакуумный шланг от корректора на трамблере (или вакуумного модулятора/датчика).
- Наблюдайте за меткой через стробоскоп – она должна резко сдвинуться в сторону запаздывания (обычно против вращения шкива).
- Подсоедините к штуцеру корректора ручной вакуумный насос (электрический или механический).
- Плавно создавайте разрежение насосом, имитируя увеличение нагрузки (падение давления во впускном коллекторе).

Ключевым моментом является наблюдение за поведением световой метки стробоскопа во время создания разрежения насосом:

Наблюдаемое поведение метки	Диагностика состояния корректора
Метка плавно сдвигается в сторону опережения (по направлению вращения шкива) пропорционально увеличению разрежения и плавно возвращается при сбросе вакуума.	Корректор исправен. Диафрагма цела, шток не заклинен, каналы чистые.
Метка не двигается при создании разрежения.	Неисправность: порвана диафрагма корректора, заклинивание штока, сильное загрязнение, повреждение или засор вакуумного канала/шланга.
Метка двигается рывками или скачкообразно.	Неисправность: заедание штока корректора, повреждение диафрагмы (частичный разрыв), загрязнение механизма.
Метка двигается в сторону опережения, но не возвращается в исходное положение после сброса вакуума.	Неисправность: заедание штока корректора в крайнем положении, повреждена возвратная пружина внутри корректора.

Важно проверять не только величину хода метки (которая должна соответствовать спецификациям производителя для данной модели двигателя, обычно 5-15 градусов), но и плавность, стабильность ее перемещения, а также отсутствие задержки в реакции на создание и сброс вакуума. Неисправный вакуумный корректор приводит к потере мощности, увеличению расхода топлива, детонации и ухудшению ездовых характеристик, особенно в режимах частичных нагрузок.

Ограничения при работе с инжекторными двигателями

При диагностике инжекторных двигателей с использованием стробоскопа ключевое ограничение связано с конструктивными особенностями систем зажигания. В отличие от карбюраторных двигателей с механическим распределителем, здесь отсутствует единый высоковольтный провод для подключения датчика стробоскопа, что требует адаптации методики измерений.

Электронное управление зажиганием через ЭБУ минимизирует возможность ручной коррекции угла опережения зажигания (УОЗ). Большинство регулировок выполняются программно через диагностический разъем, а физическое вмешательство в датчики или проводку может вызвать сбои в работе системы.

Осложненное подключение:
- При индивидуальных катушках на свечу требуется индуктивный датчик с зажимом типа "крокодил"
- Риск повреждения изоляции проводов при неправильном монтаже
Риски для электроники:
- Высокая чувствительность ЭБУ к скачкам напряжения
- Необходимость использования стробоскопов с гальванической развязкой
Ограниченная регулировка:
- УОЗ корректируется автоматически на основе данных датчиков (ДПКВ, ДД, ДТОЖ)
- Ручная установка возможна только через перепрошивку ЭБУ

Параметр	Карбюраторные ДВС	Инжекторные ДВС
Точка подключения	Центральный ВВ-провод	Провод 1-го цилиндра / индуктивный датчик
Корректировка УОЗ	Механическая (трамблер)	Программная (диагностический сканер)

Важно: показания стробоскопа на инжекторных двигателях носят информационный характер для проверки синхронизации, но не используются для прямой регулировки.

Сравнение аналоговых и цифровых моделей стробоскопов

Аналоговые стробоскопы используют механический прерыватель (обычно вращающийся диск с прорезями) для создания световых импульсов. Частота вспышек напрямую зависит от частоты вращения двигателя, так как устройство подключается к системе зажигания через высоковольтный провод свечи первого цилиндра. Точность регулировки момента зажигания достигается механическим смещением меток на маховике относительно риски на корпусе двигателя.

Цифровые модели генерируют вспышки с помощью электронной схемы на основе микропроцессора и светодиодов. Они получают сигнал о моменте искрообразования через индуктивный датчик, зажим-прищепку на свечном проводе или прямой разъем OBD-II. Управление параметрами осуществляется кнопками, а результаты отображаются на ЖК-экране, включая обороты двигателя и угол опережения зажигания.

Ключевые различия

Критерий	Аналоговые	Цифровые
Принцип работы	Механическое прерывание светового потока	Электронное управление светодиодами
Точность	± 2-3° (визуальная оценка меток)	± 0.5° (цифровая индикация)
Функциональность	Только установка зажигания	Дополнительные функции: диагностика, замер оборотов, память настроек
Совместимость	Только карбюраторные ДВС	Карбюраторные и инжекторные системы (через OBD-II)

Преимущества аналоговых моделей:

Простота конструкции и ремонта
Низкая стоимость
Не требуют элементов питания

Преимущества цифровых моделей:

Автоматическая компенсация задержки вспышки
Работа с двух- и трехвыводными катушками зажигания
Сохранение калибровочных данных для разных авто
Возможность работы в режиме тахометра

Важно: Цифровые стробоскопы критичны к электромагнитным помехам, тогда как аналоговые устройства могут давать погрешность на высоких оборотах из-за инерционности механической системы.

Критерии подбора стробоскопа для домашней мастерской

При выборе стробоскопа для использования в условиях домашней мастерской или гаража следует ориентироваться на баланс функциональности, надежности, простоты использования и стоимости. Основная задача инструмента – обеспечить точную установку угла опережения зажигания (УОЗ) на карбюраторных и некоторых инжекторных бензиновых двигателях, а также проверку работы центробежного и вакуумного регуляторов опережения зажигания.

Домашнему мастеру редко требуется профессиональный прибор с расширенным функционалом, характерным для сервисных станций. Ключевыми становятся критерии, обеспечивающие удобство, безопасность и достаточную точность для периодического использования на личном транспорте или автомобилях знакомых.

Основные критерии выбора

1. Тип питания и безопасность:

Низковольтное питание (12В от АКБ): Настоятельно рекомендуется для домашнего использования. Полностью исключает риск поражения электрическим током от сети 220В, что критически важно в условиях гаража с повышенной влажностью и проводящими поверхностями. Подключается напрямую к клеммам аккумулятора с помощью зажимов типа "крокодил".
Избегайте моделей, требующих подключения к бытовой сети 220В, если только они не оснащены надежным, сертифицированным блоком питания с гальванической развязкой и соответствующей защитой (что удорожает прибор).

2. Тип датчика и способ подключения:

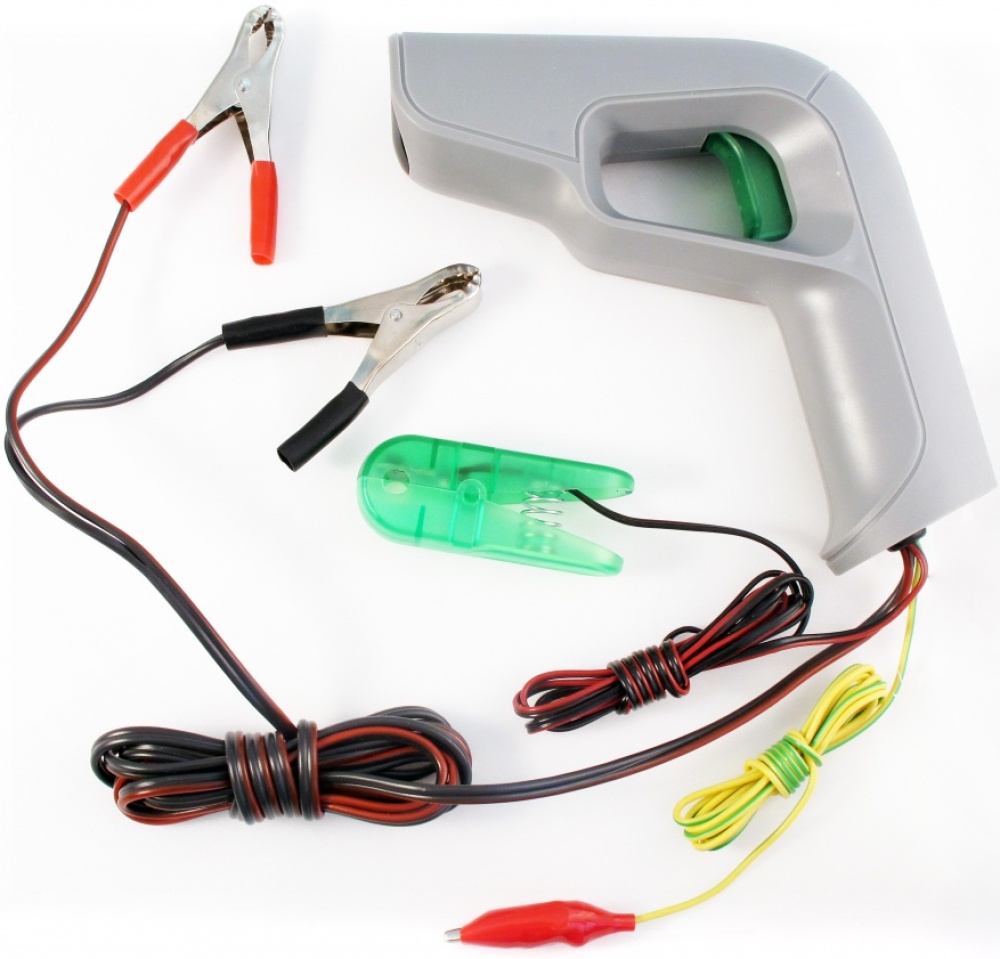

Индуктивный датчик (зажим на высоковольтный провод 1-го цилиндра): Самый распространенный и удобный вариант. Просто закрепите датчик на проводе – не требуется вмешательство в электрическую цепь или снятие свечи. Убедитесь, что зажим надежно фиксируется на проводах разного диаметра.
Модели с подключением напрямую к свече (через специальный переходник) менее удобны для быстрой диагностики в гараже, так как требуют снятия свечного провода.

3. Индикация и точность:

Аналоговая (стрелочная) индикация: Классический и надежный вариант. Позволяет визуально отслеживать изменение УОЗ в динамике (например, при увеличении оборотов). Достаточна для большинства задач в домашней мастерской.
Цифровая индикация: Обеспечивает более точное считывание значения УОЗ в градусах. Может быть полезной, но обычно увеличивает стоимость прибора. Некоторые цифровые модели имеют функцию запоминания показаний.
Точность: Достаточной считается точность в пределах ±1° для домашнего применения. Проверяйте этот параметр в описании прибора.

4. Защита от помех и совместимость:

Помехозащищенность: Убедитесь, что прибор устойчив к электромагнитным помехам от системы зажигания автомобиля и другого оборудования в гараже. Это влияет на стабильность стробоскопического эффекта и точность показаний.
Совместимость: Большинство современных стробоскопов работают с контактными, бесконтактными и электронными системами зажигания (CDI, TCI). Если у вас дизельный автомобиль или мотоцикл, проверьте, поддерживает ли прибор измерение угла опережения впрыска (хотя для дизелей это требуется реже).

5. Конструкция, надежность и комплектация:

Корпус: Должен быть прочным, ударопрочным (пластик ABS), с защитой от попадания масла, бензина и грязи.
Длина проводов: Провода питания (к АКБ) и индуктивного датчика должны быть достаточно длинными (не менее 1.5-2 метров) для удобного размещения прибора в подкапотном пространстве.
Качество зажимов ("крокодилов"): Зажимы для подключения к АКБ должны быть массивными, с хорошей пружиной и надежным контактом.
Комплектация: Проверьте наличие всех необходимых проводов, датчика, зажимов и инструкции. Иногда в комплект входят полезные мелочи (маркер для меток).

6. Дополнительные функции (опционально):

Тахометр: Встроенный тахометр – полезное дополнение, позволяющее контролировать обороты двигателя во время регулировки УОЗ без подключения отдельного прибора.
Тестер системы зажигания (искры): Некоторые модели включают простой пробник для проверки наличия искры.
Подсветка шкалы/дисплея: Полезна при работе в условиях недостаточной освещенности.

7. Цена и производитель:

Для домашнего использования нет необходимости переплачивать за профессиональные модели топ-класса. Достаточно выбрать прибор из среднего ценового сегмента от проверенных производителей автомобильного инструмента и диагностического оборудования.
Избегайте самых дешевых "no-name" моделей, которые часто имеют низкую точность, ненадежную конструкцию и слабую помехозащищенность.

Критерий	Важность для дома	Рекомендуемый выбор
Питание	Критическая	Только 12В от АКБ
Тип датчика	Высокая	Индуктивный зажим
Индикация	Средняя	Аналоговая (стрелочная) или простая цифровая
Защита от помех	Высокая	Обязательна
Надежность корпуса/проводов	Высокая	Прочный пластик, длинные провода
Доп. функции (тахометр)	Низкая (опция)	Приветствуется, но не обязательно

Резюмируя, оптимальный стробоскоп для гаража – это прибор с питанием от 12В АКБ, индуктивным датчиком, аналоговой или простой цифровой индикацией, хорошей помехозащищенностью и надежными комплектующими от известного бренда по разумной цене. Избегайте излишне сложных и дорогих профессиональных моделей, а также самых дешевых вариантов с сомнительным качеством.

Техника безопасности при подключении к системе зажигания

Подключение стробоскопа к высоковольтной цепи системы зажигания требует строгого соблюдения мер предосторожности. Вторичное напряжение в катушке зажигания достигает 20-40 кВ, что представляет смертельную опасность при случайном контакте с токоведущими элементами. Все манипуляции с проводами и разъемами выполняются только при заглушенном двигателе и снятом минусовом выводе с аккумуляторной батареи.

Перед подключением убедитесь в целостности изоляции высоковольтных проводов стробоскопа и отсутствии повреждений на зажимах типа "крокодил". Проверьте соответствие входного напряжения прибора характеристикам автомобильной сети – использование устройств, не рассчитанных на 12В, может вызвать короткое замыкание или повреждение электроники автомобиля.

Критические правила безопасности

Исключите контакт с движущимися частями – не направляйте стробоскоп на шкивы, ремни ГРМ или вентилятор во время работы двигателя.
Избегайте паразитных разрядов – высоковольтный провод должен фиксироваться только специальными диэлектрическими зажимами, исключающими пробой на массу.
Контролируйте температуру – не допускайте контакта проводов прибора с нагретыми элементами (выпускной коллектор, турбина).
Используйте защиту – применяйте диэлектрические перчатки и инструмент с изолированными рукоятками при работе с системами COP (Coil-On-Plug).

Особое внимание уделите автомобилям с электронными блоками управления (ЭБУ) – ошибки при подключении могут вызвать:

Повреждение датчиков положения коленвала/распредвала
Выход из строя коммутатора или катушек зажигания
Сбои в работе иммобилайзера

Помните: использование самодельных стробоскопов без гальванической развязки повышает риск выгорания дорогостоящей электроники. При первых признаках неисправности (искрение, запах гари) немедленно отключите прибор от цепи зажигания.

Обслуживание и хранение автомобильного стробоскопа

Регулярно очищайте корпус прибора сухой мягкой тканью, уделяя внимание оптическим элементам (линзам, светофильтрам). Категорически избегайте агрессивных моющих средств и абразивов – они повреждают покрытия и ухудшают светопропускание. Для контактов высоковольтного провода и разъемов используйте специальные очистители электроники, предотвращающие окисление.

Проверяйте целостность кабелей питания и датчика, особенно в местах изгибов и соединений. Контролируйте состояние изоляции высоковольтного провода – трещины или потертости могут вызвать утечку тока. Храните прибор в штатном футляре, защищающем от пыли, влаги и механических воздействий. Избегайте длительного воздействия экстремальных температур (ниже -10°C и выше +50°C) и прямых солнечных лучей.

Ключевые правила эксплуатации

После работы с двигателем: Протирайте датчик от следов масла, топлива или грязи.
Питание: Своевременно заменяйте разрядившиеся батареи/аккумуляторы. При длительном простое извлекайте элементы питания.
Калибровка: Периодически (раз в 1-2 года) проверяйте точность синхронизации с эталонным оборудованием.
Ремонт: Не разбирайте корпус самостоятельно. Любые внутренние неисправности требуют обращения в сервисный центр.

Фактор риска	Последствия	Меры предотвращения
Повышенная влажность	Коррозия контактов, пробой	Хранение в сухом месте, использование влагопоглотителей
Вибрация/удары	Разрушение паек, смещение элементов	Аккуратное обращение, фиксация в кейсе
Статическое электричество	Сбои электроники	Заземление перед подключением к авто

При длительном хранении (более 3 месяцев) активируйте прибор на 5-10 минут каждые 2 месяца для профилактики "эффекта старения" конденсаторов. Используйте только оригинальные комплектующие (датчики, провода) – несовместимые компоненты могут вывести устройство из строя.

Список источников

При подготовке материалов о технических устройствах, таких как автомобильные стробоскопы, критически важно опираться на проверенную информацию из авторитетных источников. Это гарантирует точность описания принципов работы, конструктивных особенностей и нормативных требований.

Для раскрытия темы использовались следующие категории материалов:

Учебники и монографии по автомобильному электрооборудованию
Официальные технические стандарты (ГОСТ, ПДД, международные регламенты)
Производственная документация ведущих изготовителей светосигнального оборудования
Специализированные периодические издания по автоэлектронике
Методические пособия по диагностике систем зажигания ДВС
Технические отчёты исследовательских институтов автотранспорта
