Неравномерное распределение массы колеса способно превратить комфортную поездку в испытание. Вибрации на руле, ускоренный износ шин и критическая нагрузка на подвеску - лишь часть проблем, возникающих при дисбалансе. Регулярная балансировка колес возвращает автомобилю плавность хода и продлевает ресурс компонентов.
Этот процесс не требует длительного времени, но игнорирование балансировки приводит к деформации дисков, разрушению подшипников и опасному ухудшению сцепления. Автопроизводители настоятельно рекомендуют выполнять процедуру при каждой смене шин и не реже двух раз в год для сохранения управляемости и безопасности.
Понятие дисбаланса колеса и возникающие вибрации
Дисбаланс колеса возникает из-за неравномерного распределения массы диска и покрышки относительно оси вращения. Основными причинами являются: погрешности изготовления компонентов, деформации после удара о препятствие, неравномерный износ протектора или локальная потеря балансировочных грузиков.
Физическая природа дисбаланса характеризуется двумя основными типами:
- Статический дисбаланс – неравномерность массы вдоль вертикальной оси вращения (колесо "прыгает" при вращении).
- Динамический дисбаланс – асимметрия масс в плоскостях по ширине колеса (эффект "рыскания" с эллиптическим вращением).
Механизм возникновения вибраций
При вращении несбалансированного колеса его центр масс смещён относительно геометрического центра. Это создаёт переменную центробежную силу (F = m·ω²·r), где m – величина лишней массы, ω – угловая скорость вращения, r – расстояние от центра до точки дисбаланса.
Силовой вектор центробежной силы меняет направление с каждым оборотом колеса, преобразуясь в низкочастотные механические колебания:
- Через элементы подвески силы передаются на кузов автомобиля.
- Амплитуда вибраций увеличивается пропорционально скорости движения.
- Характерные частоты резонируют при определённых скоростях (обычно 60-120 км/ч).
Типичные проявления вибраций:
| Локация | Симптомы |
|---|---|
| Руль | Дрожание с переменной амплитудой, биение в ладони |
| Кузов | Вибрирующие педали или сиденье |
| Подвеска | Прерывистые стуки на разгоне/торможении |
Негативные последствия включают ускоренный износ ступичных подшипников, элементов рулевого управления и разрушение протектора шины по пятну контакта.
Типичные симптомы требующей балансировки колес
Нарушение балансировки колёс проявляет себя через ряд характерных признаков, влияющих на управляемость автомобиля и комфорт вождения. Эти симптомы обычно усиливаются с ростом скорости и особенно заметны при движении по ровному дорожному покрытию.
Распространённые индикаторы дисбаланса включают в себя:
- Вибрация руля – дрожание в районе 60-120 км/ч, усиливающееся при ускорении;
- Биение в кузове – сотрясения, передающиеся на сиденья, пол или панели приборов;
- Неравномерный износ шин – появление "пятнистых" зон или волнистого рисунка протектора;
- Посторонние шумы – гул или монотонное гудение, изменяющееся при смене скорости;
- Ухудшение управляемости – "рысканье" по полосе, снижение точности руления.
Статическая балансировка: принцип работы и применение
Принцип работы основан на выявлении статической неуравновешенности колеса под действием силы тяжести. Колесо устанавливают горизонтально на параллельные направляющие или опоры с минимальным трением. Область максимальной массы провоцирует самопроизвольное вращение, занимая нижнее положение. Балансировка достигается креплением грузиков строго напротив точки дисбаланса до момента полной стабилизации колеса в произвольной позиции.
Метод преимущественно применяется для узких колесных транспортных средств: мотоциклов, мопедов и легковых авто с соотношением ширины покрышки к диаметру менее 1:3. Для широких колес (внедорожники, грузовики) технология недостаточна из-за игнорирования плечъев динамического дисбаланса вдоль оси вращения.
Преимущества и ограничения
Ключевые преимущества:
- Минимальные требования к оборудованию
- Низкая себестоимость выполнения работ
- Эффективны результат для узких конструкций
Существенные ограничения:
- Не устраняет комбинированный дисбаланс
- Требует ручной калибровки грузов
- Погрешность выше по сравнению с роторными методами
| Область применения | Особенности |
|---|---|
| Мототехника | Базовый стандарт обслуживания |
| Легковые авто | Допустима только для узких шин |
| Спецтехника | Требует динамической балансировки |
Динамическая балансировка для современных колёс
Динамическая балансировка устраняет дисбаланс в двух плоскостях вращения колеса, компенсируя не только статическую, но и моментную неравномерность массы. Это достигается путём крепления корректирующих грузиков на внешний и внутренний борта диска одновременно в точно рассчитанных позициях.
Для современных низкопрофильных шин и легкосплавных дисков больших диаметров динамическая балансировка критически важна. Их конструкция сильнее подвержена влиянию динамического дисбаланса, что при скоростях свыше 60 км/ч провоцирует вибрации рулевого управления, ускоренный износ протектора и повреждения элементов подвески.
Особенности процедуры для инновационных колёс
- Использование адаптеров конусного типа или фланцевых систем для точной центровки на станке
- Применение клеящихся грузиков для литых и кованых дисков исключает повреждение поверхности
- Расчёт компенсации дисбаланса с учётом параметров шины (ассиметричный рисунок, run-flat)
- Стандарты точности: допуск не превышает 5 грамм на сторону для авто премиум-сегмента
- Частота выполнения: каждые 10 000 км или при смене сезонной резины
| Параметр | Старая методика | Современная динамика |
|---|---|---|
| Точность измерений | ±25 гр | ±1 гр |
| Скорость вращения | до 100 км/ч | до 250 км/ч |
Последствие игнорирования: сокращение ресурса подшипников ступиц на 20-45% из-за ударных нагрузок.
Порядок выполнения балансировки на профессиональном стенде
Автомобиль устанавливается на подъемник для снятия колес. Каждое колесо демонтируется с ступицы, очищается от грязи и крупных камней в протекторе. Техник проверяет покрышку и диск на предмет видимых повреждений: грыж, деформаций, трещин или неравномерного износа, которые могут помешать точной балансировке.

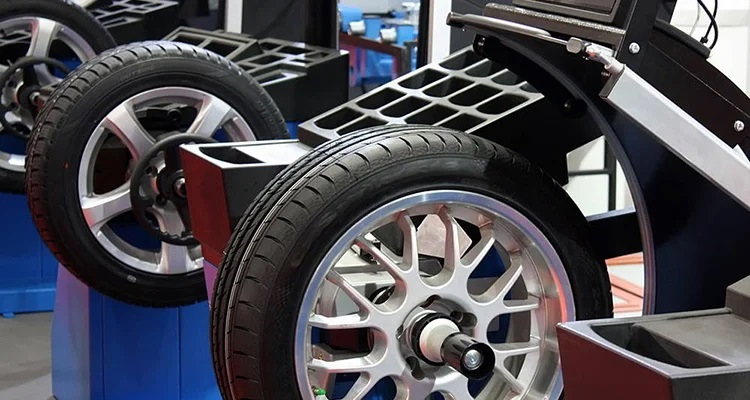

Снятое колесо крепится на вал балансировочного станка с помощью конусной втулки, обеспечивающей центровку. После фиксации защитным кожухом и запуска вращения, стенд определяет точки дисбаланса и его величину с помощью датчиков. Данные о силе и месте распределения массы отображаются на экране управления.
Этапы коррекции дисбаланса
- Статический дисбаланс (вертикальное биение) устраняется установкой компенсирующих грузиков:
- Набивные грузы – крепятся к краю диска специальным молотком.
- Самоклеящиеся грузы – фиксируются на внутренней поверхности легкосплавного диска.
- Динамический дисбаланс (поперечное биение) корректируется распределением массы по обеим сторонам диска с помощью парных грузиков.
Особенности для разных типов дисков
| Тип диска | Метод коррекции |
|---|---|
| Стальные (штампованные) | Набивные грузики на внешний борт |
| Легкосплавные | Самоклеящиеся грузы внутрь + набивные на скрытую кромку |
После монтажа грузиков колесо повторно вращают на станке для проверки остаточного дисбаланса. Допустимым считается показатель до 5 грамм. При успехе колесо устанавливается на авто с соблюдением момента затяжки гаек или болтов динамометрическим ключом.
Регламент циклов обслуживания и интервалы балансировки
Балансировку колес проводят при каждом сезонном обмене шин, замене покрышек или дисков, а также после их ремонта. Это необходимо для компенсации естественного износа и возможных изменений в распределении массы колеса. Игнорирование процедуры приводит к ускоренному разрушению подвески, неравномерному истиранию протектора и дискомфорту при движении.
Производители рекомендуют выполнять контроль балансировки параллельно с плановым ТО (каждые 10 000–15 000 км), но критически важным становится проведение работ при появлении вибраций на руле или кузове. Дополнительные факторы, требующие внеплановой балансировки:
- Попадание в ямы на высокой скорости
- Деформация диска от ударных нагрузок
- Изменение веса колеса (например, монтаж новых шипов перед зимой)
| Пробег или ситуация | Рекомендуемое действие |
| Замена/демонтаж шины | Обязательная балансировка |
| 15 000 км пробега | Контроль и коррекция |
| Вибрация при разгоне | Срочная диагностика |
Список источников
При подготовке материалов о балансировке колес были проанализированы специализированные технические издания, руководства ведущих автопроизводителей и нормативная документация. Акцент сделан на актуальные процедуры и стандарты, регламентирующие данный вид обслуживания.
Ниже представлены ключевые источники, содержащие информацию о принципах балансировки, применяемом оборудовании, современных технологиях и типовых ошибках. Материалы включают как теоретические основы, так и практические рекомендации для специалистов СТО.
Основные публикации и документы
- ГОСТ Р ИСО 13326-2009 "Испытания шин. Метод измерения неравномерности усилия"
- Руководства по техническому обслуживанию: Toyota Technical Training, "Система ходовой части"
- Главы из учебников: Э.С. Шпотт "Автосервис. Технологии и оборудование"
- Материалы разработчиков оборудования: Технические бюллетени Hunter Engineering Company
- Научные статьи: "Анализ вибраций подвески при дисбалансе колес" (Журнал "Автомобильная промышленность")
- Пособия для автотехников: "Балансировка колес: процедуры и диагностика" (А.В. Волков)
- ISO 13325 "Шины. Методы измерения кинематических параметров"
