Балка передняя ВАЗ 2110 - основа управляемости автомобиля

Статья обновлена: 18.08.2025

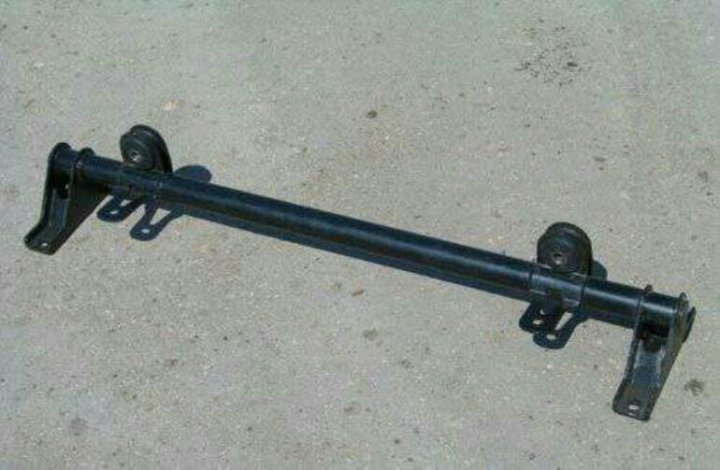

Передняя балка ВАЗ 2110 – ключевой силовой элемент передней подвески, напрямую влияющий на безопасность и поведение автомобиля на дороге.

Эта несущая конструкция обеспечивает точное положение колес, воспринимает ударные нагрузки и передает усилия от элементов подвески на кузов.

Исправность передней балки критична для стабильности курсовой устойчивости, корректной работы рулевого управления и эффективного гашения колебаний.

Основное назначение передней балки в конструкции ВАЗ 2110

Передняя балка ВАЗ 2110 выполняет роль главного силового элемента передней части кузова, обеспечивая структурную целостность и жесткость. Она служит основой для крепления двигателя, коробки передач, элементов подвески и рулевого механизма, распределяя эксплуатационные нагрузки по кузову.

Конструкция балки напрямую влияет на геометрию установки передних колес, определяя такие параметры как развал и схождение. Сохранение правильного положения балки критично для устойчивости автомобиля на дороге и точности рулевого управления.

Ключевые функции элемента

Несущая основа: Воспринимает и передает на кузов динамические нагрузки от дорожного покрытия, работы двигателя и подвески.
Опорная платформа: Обеспечивает точное крепление рычагов передней подвески, стабилизатора поперечной устойчивости и рулевой рейки.
Геометрия подвески: Жестко фиксирует точки крепления подвески, сохраняя заданные углы установки колес (развал/схождение).
Защитная роль: Частично поглощает и перераспределяет энергию фронтального удара при ДТП.

Материалы и технология производства штатной балки ВАЗ 2110

Штатная балка ВАЗ 2110 изготавливается из высокопрочной низколегированной стали марки 09Г2С, обеспечивающей оптимальное сочетание жесткости и пластичности. Толщина металла варьируется от 3 до 5 мм в критичных зонах для сопротивления скручивающим и изгибающим нагрузкам.

Производственный процесс начинается с лазерной или плазменной резки листового металла по CAD-шаблонам. Заготовки проходят многоступенчатую гибку на гидравлических прессах с ЧПУ для формирования сложного пространственного профиля поперечины и рычагов.

Сборка конструкции в специализированной оснастке с точной фиксацией компонентов
Полуавтоматическая сварка в среде углекислого газа (MAG) роботизированными комплексами
Контроль качества швов методом магнитопорошковой дефектоскопии
Пескоструйная обработка поверхности для адгезии покрытий
Нанесение антикоррозийного грунта катафорезным методом с последующей полимеризацией
Финишное покрытие эпоксидными порошковыми красками черного цвета

Геометрия балки и её влияние на развал-схождение

Геометрия передней балки ВАЗ 2110 определяет пространственное положение точек крепления рычагов подвески. Конструктивно она обеспечивает фиксированные углы установки передних колес, исключая возможность регулировки развала и продольного наклона шкворня (кастера) в штатных условиях.

Деформация балки вследствие ударов (например, при наезде на препятствие) нарушает исходные параметры крепежных проушин. Это приводит к изменению углов развала и схождения колес относительно заводских значений, так как оси поворота колес смещаются относительно кузова.

Ключевые последствия нарушения геометрии

Неравномерный износ покрышек: Изменение развала вызывает ускоренный износ внутренней или внешней части протектора.
Увод автомобиля в сторону: Различия в углах установки левого и правого колес провоцируют самопроизвольное отклонение от прямолинейного движения.
Снижение устойчивости: Искажение кастера ухудшает стабилизацию колес в поворотах и повышает чувствительность к неровностям дороги.
Повышенная нагрузка на детали: Неправильное положение узлов подвески ускоряет износ сайлентблоков, шаровых опор и рулевых наконечников.

Параметр балки	Влияние на развал-схождение
Симметричность проушин	Разница в положении левых/правых точек крепления вызывает асимметрию развала и схождения
Параллельность осей крепления	Перекос осей меняет угол поперечного наклона шкворня и кастер
Расстояние между рычагами	Уменьшение/увеличение ширины базы рычагов искажает базовые углы установки колес

Важно: Восстановление геометрии балки требует специализированного стапельного оборудования для правки. Замена балки становится необходимой при невозможности корректировки или наличии трещин в силовой конструкции.

Точки крепления подвески: рычаги и стабилизатор

Передняя балка ВАЗ 2110 служит центральным силовым элементом, к которому через жестко закрепленные кронштейны подсоединяются нижние рычаги подвески. Эти соединения воспринимают основные динамические нагрузки при движении: вертикальные усилия от неровностей дороги, боковые силы в поворотах и продольные воздействия при разгоне/торможении.

Каждый рычаг фиксируется двумя болтами через резинометаллические сайлент-блоки, обеспечивающие упругую деформацию при работе подвески и гасящие вибрации. Геометрия точек крепления рычагов строго определяет углы установки колес (развал, схождение), напрямую влияя на устойчивость автомобиля и равномерность износа покрышек.

Крепление стабилизатора поперечной устойчивости

На балке симметрично закреплены две стойки стабилизатора, соединяющие его изогнутые плечи с поворотными кулаками. Принцип работы:

Стабилизатор скручивается при разном ходе левого и правого колес
Создает упругий момент, противодействующий крену кузова
Передает усилия через стойки на кулаки и балку

Ключевые требования к узлам крепления:

Элемент	Материал втулок	Последствия износа
Сайлент-блоки рычагов	Резина с металлическими втулками	Увод колес, вибрация руля, ускоренный износ шин
Втулки стоек стабилизатора	Полиуретан или резина	Стуки на неровностях, снижение курсовой устойчивости

Регулярная диагностика состояния резинотехнических элементов (трещины, разрывы, люфт) и своевременная замена предотвращают нарушение геометрии подвески. Особое внимание уделяют затяжке резьбовых соединений с моментом, указанным в руководстве по ремонту – отклонения ведут к деформации кронштейнов и разрушению посадочных мест балки.

Роль в распределении нагрузок при движении

Передняя балка ВАЗ 2110 служит несущей основой для крепления рычагов подвески, двигателя и элементов рулевого управления. При движении автомобиля она воспринимает разнонаправленные усилия: вертикальные нагрузки от веса силового агрегата и кузова, динамические удары от неровностей дороги через колеса, а также боковые силы в поворотах и продольные нагрузки при разгоне/торможении.

Конструкция балки перераспределяет эти воздействия между точками крепления подвески, предотвращая локальные перегрузки. Жесткое коробчатое сечение элемента гасит крутильные колебания, возникающие при разном ходе левого и правого колес, обеспечивая стабильность геометрии подвески. Это критически влияет на сохранение углов установки колес (развала и схождения) при активном маневрировании или движении по пересеченной местности.

Ключевые функции распределения нагрузок

Стабилизация подвески: Связывает нижние рычаги, синхронизируя их работу для минимизации кренов кузова
Демпфирование вибраций: Поглощает ударные нагрузки от дорожного покрытия, защищая кузовные элементы
Передача крутящего момента: Воспринимает реактивные усилия от двигателя и тормозной системы через опоры силового агрегата
Контроль кинематики колес: Сохраняет заданные параметры подвески при изменении векторов движения (разгон, торможение, поворот)

Поведение автомобиля при деформации балки

Деформация передней балки ВАЗ 2110 критически нарушает геометрию подвески, что немедленно отражается на управляемости. Смещение точек крепления рычагов и амортизаторов приводит к изменению углов установки колес (развала и схождения), которые невозможно полноценно откорректировать регулировками. Это провоцирует постоянный увод автомобиля в сторону, повышенный износ резины и потерю курсовой устойчивости даже на ровном покрытии.

Жесткость конструкции при повреждении снижается, из-за чего кузов начинает "играть" в поворотах, а реакции на руль становятся нечеткими и запаздывающими. Особенно опасны неравномерные деформации (например, вследствие одностороннего удара), вызывающие асимметрию в работе левой и правой подвесок. В таких случаях автомобиль может резко менять траекторию при торможении или наезде на неровности, требуя постоянного подруливания.

Конкретные последствия деформации

Самопроизвольный увод в сторону из-за нарушенного схождения колес
Вибрация руля на скорости, усиливающаяся при торможении
Неравномерный износ шин ("съеденные" внутренние или внешние кромки покрышек)
Стуки в подвеске даже после замены всех сайлентблоков и шаровых опор

Динамические характеристики ухудшаются комплексно: автомобиль хуже входит в повороты, склонен к сносу передней оси, требует большего усилия на руле. При экстренном маневрировании возможна полная потеря контроля из-за непредсказуемой реакции колес. Особенно критично это проявляется на мокрой или обледенелой дороге, где сцепление и без того ограничено.

Тип деформации	Основной симптом	Риски
Вертикальный перекос	Автомобиль "приседает" на один угол	Дифференциальный износ шин, крен в поворотах
Продольное смещение	Разная длина "вылета" колесных арок	Постоянный увод, нарушение работы ГУР
Скручивание	Разнонаправленный развал колес	Резкая смена траектории на кочках

Критические зоны напряжения: опасные участки

Передняя балка ВАЗ 2110 концентрирует механические напряжения в конкретных зонах из-за постоянных динамических нагрузок: ударов от дорожного покрытия, сил при торможении, поворотах и вибраций. Эти участки становятся очагами усталости металла, где микротрещины развиваются быстрее всего под действием циклических деформаций.

Без своевременного выявления повреждений в критических точках балка теряет структурную целостность, что напрямую влияет на геометрию подвески и углы установки колес. Результатом могут стать:

непредсказуемое изменение траектории движения
вибрации руля
ускоренный износ шин и смежных деталей ходовой части

Наиболее уязвимые участки балки

Зона	Причина уязвимости	Последствия разрушения
Чашки крепления амортизаторов	Точечные ударные нагрузки, коррозия сварных швов	Деформация оси стойки, нарушение развала колес
Проушины крепления к лонжеронам	Изгибающие моменты при торможении, усталость металла	Смещение балки относительно кузова, люфт подвески
Отверстия под болты поперечных рычагов	Концентрация напряжений у кромок, трение крепежа	Разрушение посадочных мест, потеря контроля рычага
Зоны сварных соединений усилителей	Остаточные напряжения после сварки, вибрации	Расслоение металла, критическое снижение жесткости

Особую опасность представляет сочетание коррозии и механического напряжения: ржавчина в перечисленных зонах уменьшает сечение металла, многократно ускоряя рост трещин. Регулярная диагностика этих участков при ТО – обязательное условие безопасности управления автомобилем.

Диагностика усталостных трещин визуальным методом

Визуальный осмотр балки передней ВАЗ 2110 требует системного подхода. Перед началом работ балку необходимо очистить от грязи, масляных пятен и следов коррозии с помощью металлической щётки и обезжиривателя. Осмотр проводится при ярком освещении (рекомендуется использовать переносную лампу 100 Вт) с применением лупы 5-7× для детализации потенциально опасных зон.

Ключевыми участками для контроля являются: места крепления рычагов подвески, зоны сварных швов, технологические отверстия и радиусы изгибов. Особое внимание уделяется участкам с изменением сечения металла и следам коррозионного воздействия. Осмотр выполняется минимум дважды – до и после нагружения балки путём раскачивания автомобиля для выявления раскрывающихся трещин.

Критерии идентификации усталостных дефектов

Характерные признаки усталостных трещин включают:

Траекторию развития – зигзагообразную линию, перпендикулярную направлению нагрузки
Визуальные маркеры – ржавые подтёки вдоль линии дефекта при сквозных повреждениях
Контрастность – потемнение металла в области трещины относительно основного материала

Стадия разрушения	Внешние проявления	Допустимость эксплуатации
Начальная (до 1 мм)	Тонкая волосяная линия, видимая под углом	Ремонт шлифовкой
Прогрессирующая (1-3 мм)	Видимая щель с раскрытием по краям	Заварка с усилением
Критическая (более 3 мм)	Сквозное повреждение, деформация смежных участков	Замена балки

При обнаружении любых линий, напоминающих трещины, необходимо провести дефектоскопию магнитопорошковым методом для верификации. В спорных случаях на подозрительный участок наносится керосин, после чего поверхность протирается и обрабатывается меловой суспензией – проявление тёмных линий подтверждает наличие скрытых дефектов.

Периодичность визуального контроля регламентируется пробегом: базовый осмотр – каждые 20 000 км, углублённый (со снятием защиты и демонтажем элементов подвески) – каждые 60 000 км. После дорожных происшествий с ударным воздействием на переднюю ось внеочередная диагностика обязательна независимо от пробега.

Звуковые признаки дефектов балки (стуки, скрипы)

Появление посторонних звуков в передней подвеске ВАЗ 2110 – явный индикатор проблем с балкой или сопряженными элементами. Стуки и скрипы проявляются при преодолении неровностей, поворотах руля, ускорении или торможении, сигнализируя об износе узлов.

Характер звука напрямую указывает на тип неисправности. Глухие удары чаще связаны с люфтом в шарнирах, тогда как металлический лязг свидетельствует о контакте неподвижных деталей, а визжащие тона – о трении сухих поверхностей.

Распространенные звуки и их причины

Глухие стуки при наезде на кочки – износ шаровых опор, разрушение сайлентблоков рычагов или трещины в кронштейнах крепления
Резкий металлический лязг на поворотах – критический люфт в шарнирах рулевых тяг или сломанный стабилизатор поперечной устойчивости
Продолжительный скрип при раскачивании кузова – высохшие резиновые втулки стабилизатора, деформация балки с трением о кузов
Цокающие звуки при торможении – износ направляющих суппортов или ослабление болтов крепления балки к лонжеронам
Хруст при повороте руля на месте – разрушение подшипников опорных чашек амортизаторов или дефекты рулевой рейки

Измерение геометрии балки после ударов

Передняя балка ВАЗ 2110 воспринимает значительные нагрузки при столкновениях или наездах на препятствия, что может привести к её деформации. Нарушение геометрии этой детали напрямую влияет на углы установки колёс, устойчивость автомобиля и износ резины.

Контроль геометрии балки обязателен после любых ударов в переднюю часть. Проверка выполняется на специализированных стендах или с помощью точных измерительных инструментов, сравнивая фактические параметры с номинальными значениями, указанными производителем.

Ключевые этапы контроля

Основные точки замера включают:

Расстояние между креплениями рычагов – симметричность слева/справа.
Диагонали между точками крепления – разница не должна превышать 1-2 мм.
Параллельность осей крепёжных втулок – проверяется калиброванными оправками.
Угол наклона оси шарнира стойки – относительно вертикальной плоскости.

Параметр	Номинальное значение	Допустимое отклонение
Межосевое расстояние (лево/право)	978 мм	±1.5 мм
Разница диагоналей	0 мм	≤2 мм

Важно: При обнаружении отклонений свыше допустимых пределов балка подлежит замене. Попытки рихтовки не гарантируют восстановления исходных характеристик и могут привести к внезапному разрушению конструкции при эксплуатации.

Последствия ДТП для целостности передней балки ВАЗ 2110

Передняя балка ВАЗ 2110 при ДТП принимает на себя основную энергию удара, что неизбежно приводит к деформациям. Даже при незначительных столкновениях возможны скрытые повреждения: изгибы, скручивание силовых элементов или микротрещины в металле. Нарушение геометрии этой несущей конструкции мгновенно сказывается на развале-схождении передних колес.

Видимые последствия аварии включают вмятины, разрывы сварных швов или смещение точек крепления рычагов подвески. Однако главная опасность – потеря жесткости кузова. Прогрессирующая коррозия в местах деформации ускоряет разрушение металла, создавая риски внезапного перелома балки при эксплуатационных нагрузках.

Критичные последствия деформации

Ухудшение управляемости: Автомобиль "уводит" в сторону, возникает вибрация руля даже на ровной дороге.
Неравномерный износ шин: Некорректируемое нарушение углов установки колес.
Отказ систем безопасности: Смещение двигателя или элементов рулевого механизма.
Вторичные поломки: Ускоренный выход из строя сайлентблоков, амортизаторов, ШРУСов.

Важно: Незначительные дефекты балки часто игнорируются, но они критично влияют на курсовую устойчивость. После любого удара в переднюю часть обязательны:

Визуальный осмотр на подъемнике с демонтажем защиты.
Замер геометрии кузова специальным оборудованием.
Контроль состояния лонжеронов и точек крепления подвески.

Тип повреждения	Риск при эксплуатации
Коррозия в местах сгиба	Резкое снижение прочности, риск перелома
Смещение креплений стабилизатора	Нарушение работы подвески, крены в поворотах
Деформация посадочных площадок двигателя	Вибрации, повреждение КПП и приводов

Без восстановления геометрии балки безопасная эксплуатация невозможна. Сварка или рихтовка допустимы только при незначительных повреждениях. В 80% случаев после сильных ударов требуется замена элемента, так как металл теряет структурные свойства.

Связь износа сайлентблоков с ресурсом балки передней ВАЗ 2110

Износ сайлентблоков передней балки ВАЗ 2110 напрямую и существенно сокращает ресурс самой балки. Эти резинометаллические шарниры играют ключевую роль в гашении вибраций и ударных нагрузок, передаваемых от колес на балку. Когда сайлентблоки разрушаются, теряют эластичность или растрескиваются, они перестают выполнять свои демпфирующие функции.

В результате балка начинает испытывать значительно более высокие пиковые нагрузки и ударные воздействия при наезде на неровности. Это приводит к возникновению и развитию усталостных напряжений в металле балки. Появляются микротрещины, особенно в зонах концентрации напряжений (места крепления рычагов, кронштейнов), которые со временем разрастаются. Постоянная вибрация, уже не гасящаяся неисправными сайлентблоками, также ускоряет процесс усталостного разрушения металла.

Последствия износа сайлентблоков для балки

Разрушенные сайлентблоки провоцируют целый ряд негативных явлений, укорачивающих жизнь балки:

Нарушение геометрии подвески: Изношенные сайлентблоки позволяют рычагам смещаться относительно балки. Это вызывает неравномерную нагрузку на ее посадочные места и кронштейны, деформируя их.
Прямые удары: Отсутствие демпфирования приводит к тому, что удары от дорожных неровностей напрямую передаются на балку, вызывая местные деформации и скручивающие нагрузки.
Ускоренная коррозия: Постоянные микроскопические подвижки в изношенных соединениях истирают защитное покрытие балки. В образующиеся зазоры попадает грязь и влага, ускоряя коррозионные процессы в критических точках.
Прогрессирующая усталость металла: Комбинация повышенных динамических нагрузок, вибраций и нарушения нормальной работы подвески создает идеальные условия для развития усталостных трещин в металле балки.

Симптомы износа и влияние на балку

Симптом износа сайлентблоков	Воздействие на балку переднюю
Стук или глухой удар спереди при проезде неровностей	Прямая передача ударной нагрузки, риск деформации посадочных мест
Увод автомобиля в сторону, "рыскание" на дороге	Нарушение геометрии подвески, перекос балки, неравномерная нагрузка
Неравномерный износ шин	Следствие нарушения развала-схождения, вызванного смещением рычагов относительно балки
Вибрация на руле, особенно на скорости	Повышенные вибрационные нагрузки, ускоряющие усталость металла балки
Видимое разрушение резины, люфт рычага в проушине балки	Критический износ, приводящий к максимальным ударным нагрузкам и риску поломки кронштейнов балки

Игнорирование износа сайлентблоков неизбежно ведет к сокращению срока службы передней балки. Балка, рассчитанная на долгий срок эксплуатации в штатных условиях, при разрушенных сайлентблоках может потребовать дорогостоящей замены намного раньше из-за деформации, трещин или критической коррозии в местах крепления рычагов.

Как продлить ресурс балки

Ключевым фактором сохранения ресурса передней балки является своевременная диагностика и замена сайлентблоков:

Регулярная проверка: Осматривайте сайлентблоки балки при каждом ТО (раз в 10-15 тыс. км) на предмет трещин, разрывов резины, отслоения от металлических втулок.
Контроль люфтов: При появлении стуков или ухудшении управляемости проверяйте люфт рычагов в проушинах балки (монтировкой или на вибростенде).
Использование качественных запчастей: Устанавливайте только проверенные, качественные сайлентблоки. Дешевые аналоги часто имеют низкую износостойкость и ресурс.
Правильная замена: Замена сайлентблоков балки требует специфического инструмента (съемник/пресс) и квалификации. Неправильный монтаж может повредить посадочные места балки.
Немедленная замена: При обнаружении критического износа или разрушения сайлентблоков замените их как можно скорее, чтобы минимизировать ударные нагрузки на балку.

Своевременное обслуживание сайлентблоков передней балки – это необходимое условие для обеспечения ее долговечности, сохранения точной геометрии подвески и, как следствие, безопасности и предсказуемой управляемости автомобиля ВАЗ 2110.

Последствия деформации крепежных площадок для рычагов

Деформация точек крепления передних рычагов к балке критически нарушает заданные производителем углы установки колес, прежде всего развала и схождения. Это происходит из-за смещения геометрических центров, вокруг которых рычаги осуществляют ход подвески и задают положение колеса. Некорректные углы установки ведут к ухудшению контакта шины с дорогой, резкому увеличению ее износа, а также к изменению плеча обкатки, что негативно сказывается на стабильности рулевого управления.

Помимо нарушения углов установки колес, деформация площадок провоцирует возникновение паразитических люфтов в соединениях. Нарушение параллельности или соосности посадочных мест под сайлент-блоки рычагов создает дополнительные напряжения в резинометаллических шарнирах, ускоряя их разрушение. Это проявляется в стуках, скрипах подвески и дальнейшем усугублении проблемы управляемости, так как рычаг теряет стабильное положение относительно балки.

Причины возникновения деформации

Ударные нагрузки: Наезд на высокие препятствия (бордюры, глубокие ямы, рельсы) на скорости, особенно одним колесом.
ДТП: Удары в область переднего колеса или подвески.
Коррозия: Значительное ослабление металла в зоне крепления из-за ржавчины снижает устойчивость площадок к нагрузкам.
Некачественный ремонт: Неправильное использование домкрата (под балку, а не под лонжерон/проушину), чрезмерное усилие при запрессовке сайлент-блоков, использование нештатного крепежа.
Эксплуатационный износ: Длительная езда по плохим дорогам с постоянными ударными нагрузками приводит к усталости металла и постепенной деформации.

Признак деформации	Проявление на автомобиле
Невозможность отрегулировать схождение/развал	Стенд сход-развала показывает значения, выходящие за пределы допустимых регулировок, или регулировочные болты не позволяют выставить правильные углы.
Увод автомобиля в сторону	Машину постоянно тянет в одну сторону, несмотря на правильное давление в шинах и исправные элементы подвески/рулевого управления.
Неравномерный износ шин	Появление "пилообразного" износа протектора, сильный износ внутренней или наружной стороны шины на одном или обоих передних колесах.
Стуки или скрипы в передней подвеске	Посторонние звуки, особенно при проезде неровностей или поворотах, вызванные перекошенными и перегруженными сайлент-блоками рычагов.
Видимое смещение рычага	При визуальном осмотре на подъемнике заметно, что передние рычаги на правом и левом колесе расположены несимметрично относительно балки или других элементов кузова.

Важно: Деформация крепежных площадок балки часто требует либо сложного ремонта с применением стапельного оборудования для точного восстановления геометрии, либо замены балки в сборе. Диагностика должна включать тщательный визуальный осмотр и обязательную проверку геометрии подвески на стенде, способном выявить смещение точек крепления. Игнорирование проблемы ведет к быстрому выходу из строя шин, других элементов подвески и создает аварийную ситуацию из-за потери контроля над автомобилем.

Коррозия как главный враг стальной конструкции

Постоянное воздействие влаги, реагентов и механических повреждений приводит к окислению металла балки. Ржавчина сначала появляется в местах креплений, сварных швах и скрытых полостях, постепенно распространяясь по всей конструкции. Даже незначительные очаги коррозии со временем ослабляют несущую способность элемента.

Процесс ускоряется микротрещинами лакокрасочного покрытия и скоплением грязи в труднодоступных зонах. Особенно опасна скрытая коррозия внутри полых секций балки – визуально незаметная, она может привести к внезапной деформации детали под нагрузкой.

Последствия разрушения

Развитие коррозии провоцирует критические последствия:

Потеря жесткости – балка деформируется при маневрировании
Нарушение геометрии подвески и развала колес
Вибрации руля из-за смещения точек крепления
Обрыв крепежных элементов (болтов, сайлент-блоков)

Стадия коррозии	Влияние на управляемость
Поверхностная ржавчина	Снижение защиты металла
Окалина (до 1 мм глубиной)	Появление люфтов в соединениях
Сквозные поражения	Риск разрушения балки при нагрузке

Для профилактики обязательна регулярная обработка антикоррозийными составами и контроль состояния скрытых полостей. При обнаружении очагов ржавчины глубже 30% толщины металла требуется замена балки – восстановление не гарантирует сохранность прочностных характеристик.

Антикоррозийная обработка скрытых полостей

Скрытые полости передней балки ВАЗ 2110 особенно уязвимы для коррозии из-за постоянного контакта с влагой, дорожными реагентами и грязью. Проникновение агрессивных веществ внутрь конструкции происходит через технологические отверстия, стыки элементов и микротрещины, причем процесс часто остается незаметным до появления сквозных поражений.

Обработка внутренних поверхностей специализированными составами создает барьерный слой, изолирующий металл от кислорода и электролитов. Использование трубок-распылителей позволяет равномерно покрыть труднодоступные зоны: внутренние перегородки, усилители и места сварных швов, где традиционные методы нанесения неэффективны.

Ключевые аспекты технологии

Материалы: Жидкие воски, ML-составы или аэрозольные ингибиторы коррозии с высокой проникающей способностью и тиксотропными свойствами.
Подготовка: Обязательная очистка полостей от загрязнений и влаги сжатым воздухом перед нанесением защитного слоя.
Точки доступа: Обработка через заводские дренажные отверстия, технологические заглушки и зоны крепления элементов подвески.
Контроль качества: Проверка равномерности покрытия эндоскопом и периодическая регенерация защитного слоя (рекомендуется каждые 2-3 года).

Пренебрежение процедурой ведет к прогрессирующему разрушению металла изнутри, снижению жесткости конструкции и риску внезапной деформации балки при нагрузках, что критично для точности управления и безопасности.

Весовые характеристики оригинальной детали

Масса передней балки ВАЗ 2110 является значимым параметром, напрямую влияющим на распределение нагрузки по осям автомобиля. Оригинальная деталь изготавливается методом штамповки из листовой стали, что обеспечивает необходимый баланс между прочностью и весом конструкции.

Стандартный вес штатной балки передней подвески для моделей ВАЗ 2110 составляет 12,7 кг. Этот показатель включает массу кронштейнов крепления элементов подвески и точки фиксации к кузову. Точность изготовления в заводских условиях гарантирует соответствие веса установленным техническим нормам.

Ключевые аспекты весового влияния

Конструктивные особенности, определяющие массу:

Материал: Горячекатаная сталь толщиной 3-4 мм в зонах повышенной нагрузки
Усиления: Дополнительные ребра жесткости в местах крепления амортизаторов и стабилизатора
Технология производства: Точечная сварка элементов вместо литья для снижения веса

Компонент	Вклад в общий вес (кг)
Основание балки	8.2
Кронштейны рычагов	2.1
Опоры амортизаторов	1.4
Крепления стабилизатора	1.0

Отклонение массы свыше 5% от номинала свидетельствует о возможном нарушении технологии производства или использовании некондиционных материалов. Контроль веса при замене детали критичен для сохранения расчетных характеристик развесовки и управляемости.

Сравнение заводской балки ВАЗ 2110 с аналогами после рынка

Заводская балка передней подвески ВАЗ 2110 изготавливается из высококачественной легированной стали с контролируемой толщиной металла. Геометрия детали строго соответствует техническим требованиям АвтоВАЗа, обеспечивая правильное положение колес и соосность узлов. Антикоррозийная обработка включает фосфатирование и грунтовку, что гарантирует защиту от ржавчины при штатных условиях эксплуатации.

Рыночные аналоги представлены производителями разного уровня: от бюджетных (Profit, Stels) до премиальных (SS20, LYNXauto). Их стоимость обычно на 15-40% ниже оригинальной детали, но качество варьируется значительно. Некоторые производители экономят на материалах, используя тонкостенную сталь или упрощенные методы антикоррозийной защиты, что влияет на ресурс изделия.

Ключевые отличия

Параметр	Заводская балка	Рыночные аналоги
Точность геометрии	Гарантирована штамповкой на заводском оборудовании	Риск отклонений (±1.5-3 мм) у дешевых производителей
Коррозионная стойкость	Многослойное покрытие (6-8 лет ресурса)	Часто только грунтовка (3-5 лет у бюджетных вариантов)
Монтажные отверстия	Калиброванные с фасками	Могут требовать доработки из-за смещения

Критические риски неоригинальных балок:

Деформация при нагрузках из-за сниженной прочности металла
Ускоренный износ сайлент-блоков из-за перекоса посадочных мест
Нарушение развала-схождения с преждевременным износом шин

Премиальные аналоги (например, SS20) демонстрируют близкие к оригиналу характеристики благодаря усиленному металлопрокату и гальванической обработке. Однако даже они могут уступать в точности сварных швов, что влияет на долговечность конструкции при ударных нагрузках.

Процесс демонтажа: ключевые этапы работы

Демонтаж передней балки ВАЗ 2110 требует последовательного отключения всех сопряженных узлов подвески и рулевого управления. Работы выполняются на подъемнике или смотровой яме с обязательной фиксацией автомобиля противооткатными упорами.

Необходимо заранее подготовить инструменты: комплект гаечных ключей, съемник шаровых опор, домкрат, монтировку и защитные очки. Перед началом снимите клеммы с аккумулятора для исключения короткого замыкания.

Пошаговая последовательность демонтажа

Подготовка автомобиля
- Вывесите переднюю часть авто домкратом
- Снимите передние колеса
- Демонтируйте пластиковую защиту двигателя (при наличии)
Отсоединение рулевых тяг
- Выбейте пальцы рулевых наконечников съемником
- Открутите гайки крепления тяг к поворотным кулакам
Демонтаж тормозной системы
- Отсоедините тормозные шланги от суппортов
- Снимите тормозные диски вместе с суппортами
- Заглушите открытые отверстия шлангов
Отсоединение элементов подвески
- Открутите нижние болты амортизационных стоек
- Снимите стойки стабилизатора поперечной устойчивости
- Расшплинтуйте и выбейте пальцы шаровых опор
Финишные операции
- Открутите 4 основные крепежные болты балки к кузову
- Аккуратно опустите балку вниз с помощью домкрата
- Извлеките узел вместе с прикрепленными рычагами подвески

Необходимый инструмент для замены передней балки ВАЗ 2110 своими руками

Правильная подготовка инструмента – ключевое условие для безопасной и эффективной замены передней балки. Отсутствие нужных приспособлений не только увеличит время работ, но и может привести к повреждению смежных узлов или травмам.

Минимальный комплект должен включать оборудование для демонтажа креплений, подъема автомобиля и работы с резьбовыми соединениями. Обязательно проверьте исправность домкрата и страховочных опор перед началом работ.

Базовый набор инструментов

Гидравлический домкрат (грузоподъемность от 2 тонн)
Стальные подставки-козлы (2 шт.) или надежные опоры
Набор рожковых ключей: 13, 17, 19 мм
Головки с воротком: 13, 17, 19 мм + удлинитель
Трещоточный ключ с удлинителем
Молоток (500-800 г)
Монтировка
WD-40 или аналогичная проникающая смазка

Дополнительные приспособления для сложных случаев:

Съемник шаровых опор (если требуется демонтаж рычагов)
Торцевые ключи с шарниром
Динамический ключ для сорванных гаек
Набор зубил

Определение момента затяжки крепежных болтов

Правильный момент затяжки болтов передней балки ВАЗ 2110 критичен для безопасности и управляемости. Недостаточное усилие приводит к самоотвинчиванию соединений из-за вибраций, вызывая люфт узла и ухудшение контроля над автомобилем. Чрезмерная затяжка деформирует посадочные места балки, повреждает резьбу и создает напряжения в металле, что провоцирует усталостные трещины.

Определение точного момента осуществляется с помощью динамометрического ключа с предустановленным значением. Перед затяжкой резьбу очищают от грязи и смазывают моторным маслом, чтобы обеспечить равномерное распределение усилия. Все болты протягиваются в несколько этапов крестообразно, начиная с чернового (50% от нормы) и завершая финальным контролем.

Элемент крепления	Момент затяжки (Н·м)
Болты балки к кузову	70–85
Гайки амортизаторов	60–75
Болты растяжек	90–110
Скобы стабилизатора поперечной устойчивости	25–40

Регулировка положения балки при установке

Точность монтажа передней балки напрямую влияет на геометрию подвески и рулевого управления. Малейшее отклонение от заводских параметров приводит к уводу автомобиля с траектории, неравномерному износу покрышек и снижению курсовой устойчивости.

Корректировка осуществляется до окончательной затяжки крепежных болтов, соединяющих балку с лонжеронами кузова. Используйте технологические отверстия производителя в кронштейнах балки и контрольные точки на кузове для позиционирования.

Ключевые этапы регулировки

Подготовка контрольных точек: Очистите от грязи и ржавчины монтажные площадки лонжеронов, отверстия для крепежа и реперные метки кузова.
Предварительная установка: Наживите балку болтами без затяжки, обеспечив свободу перемещения в пределах технологических зазоров.
Контроль базирования: Проверьте совпадение отверстий в кронштейнах балки с отверстиями в лонжеронах. Расхождение не должно превышать 1,5 мм по любой оси.

Фиксация положения: При совпадении контрольных меток последовательно затяните болты крест-накрест с моментом 70–85 Н·м. Запрещается использовать ударный инструмент – применяйте динамометрический ключ.

Параметр контроля	Допустимое отклонение
Симметричность относительно оси авто	±1,0 мм
Расстояние до реперных точек кузова	±1,5 мм

Обязательная проверка: После затяжки произведите замер расстояний от краёв балки до контрольных точек на обоих лонжеронах. Расхождения между левой и правой стороной не должны превышать 2 мм.

Обязательная проверка схождения после замены

Передняя балка ВАЗ 2110 служит базой для крепления рычагов подвески, тяг рулевых наконечников и стабилизатора поперечной устойчивости. Любое вмешательство в её целостность или положение (демонтаж/установка, замена сайлент-блоков) неизбежно сбивает исходные углы установки колес.

После замены балки или связанных с ней компонентов геометрия подвески нарушается, так как изменяются точки крепления рычагов и рулевых тяг. Без корректировки схождения колеса будут находиться под неправильными углами относительно продольной оси автомобиля и друг друга, что напрямую повлияет на управляемость и безопасность.

Критические последствия пропуска регулировки

Ускоренный износ резины: Колеса "горят" по кромкам протектора за несколько сотен километров.
Увод автомобиля в сторону: Машину постоянно тянет влево или вправо, требуется подруливание.
Ухудшение курсовой устойчивости: Автомобиль "рыскает" на прямой, плохо держит траекторию.
Снижение эффективности торможения: Неравномерный контакт шин с дорогой увеличивает тормозной путь.
Повышенная нагрузка на рулевое управление: Ускоряется износ наконечников, рейки, подшипников ступиц.

Процедура регулировки обязательна и проводится только на специализированном стенде ("сход-развал") после замены балки. Мастер измеряет текущие углы установки передних колес и приводит параметры схождения в соответствие с заводскими допусками ВАЗ 2110 (обычно в диапазоне 0°±10' для каждого колеса или 0-1 мм суммарно).

Взаимозаменяемость с балками других моделей Lada

Передняя балка ВАЗ 2110 обладает высокой степенью унификации с моделями 2111 и 2112 благодаря идентичной платформе. Она также полностью совместима с Lada Priora (2170-2172), что позволяет осуществлять прямую замену без технических доработок.

Для автомобилей Lada Kalina первого поколения (1117-1119) возможна установка балки от 2110, но потребуется замена амортизаторных стоек из-за различий в креплениях. На моделях Granta, Kalina 2 и Vesta использование данной детали исключено из-за кардинальных отличий в конструкции подвески.

Модель	Совместимость	Условия
2111/2112	Полная	Прямая замена
Priora (2170-2172)	Полная	Без доработок
Kalina 1 (1117-1119)	Частичная	Требуется замена амортизаторов
Granta/Kalina 2/Vesta	Отсутствует	Конструктивные различия платформы

Модернизация усиленными версиями для бездорожья

Стандартная балка ВАЗ 2110 не рассчитана на экстремальные нагрузки при езде по бездорожью – длительное воздействие ударных нагрузок, перекосы на неровностях и постоянная вибрация провоцируют деформации металла и ускоренный износ точек крепления. Это приводит к нарушению углов установки колес, ухудшению управляемости и риску внезапной поломки в сложных условиях.

Для эксплуатации на пересеченной местности разработаны усиленные версии балки, отличающиеся применением легированных сталей увеличенной толщины (до 4-5 мм против базовых 3 мм), дополнительными ребрами жесткости в критических зонах и усиленными проушинами под сайлентблоки. Такая конструкция минимизирует прогибы при перегрузках, сохраняя геометрию подвески даже после сильных ударов.

Ключевые особенности усиленных балок

Повышенная прочность: усиление сварочных швов и армирование зон крепления рычагов
Улучшенная защита: нанесение антикоррозийного покрытия или цинкование
Совместимость с лифтом подвески: возможность интеграции с проставками для увеличения клиренса
Усиленные сайлентблоки: применение резино-металлических втулок повышенной износостойкости

Параметр	Стандартная балка	Усиленная версия
Толщина металла	3 мм	4-5 мм
Ресурс на бездорожье	40-60 тыс. км	100+ тыс. км
Вес	~14 кг	~18-20 кг

При установке рекомендуется одновременная замена реактивных тяг и стабилизатора на усиленные аналоги, а также регулярный контроль состояния сайлентблоков. Важно: даже усиленная балка требует аккуратного преодоления препятствий – жесткая подвеска остается уязвимой к вывешиванию колес на сложном рельефе.

Тюнинговые решения для спортивной управляемости

Передняя балка ВАЗ 2110 выступает базовым элементом подвески, чья стандартная конструкция ограничивает динамические характеристики автомобиля. Для достижения спортивной управляемости требуется комплексное усиление узла и модернизация смежных компонентов, обеспечивающих контакт с дорожным покрытием.

Жесткость балки критична для точного позиционирования колес и минимизации деформаций в поворотах, поэтому тюнинг направлен на оптимизацию ее работы совместно с элементами рулевого управления и стабилизации. Повышение крутильной жесткости несущей конструкции позволяет эффективнее передавать усилия от доработанных амортизаторов и стабилизаторов.

Ключевые направления модернизации

Усиление балки: установка распорок (стрит-бар) между лонжеронами или сварка дополнительных ребер жесткости для снижения кручения
Замена сайлент-блоков: полиуретановые втулки вместо резиновых уменьшают люфты и повышают точность реакции на руль
Стабилизаторы поперечной устойчивости: монтаж усиленных стоек и штанг увеличенного диаметра для борьбы с кренами

Компонент	Спортивное решение	Эффект
Амортизаторы	Газомасляные с регулируемой жесткостью	Контроль колебаний кузова
Пружины	Короткие с прогрессивной характеристикой	Снижение центра тяжести + стабильность
Развал-схождение	Отрицательный развал (-1°...-2°)	Улучшение сцепления в поворотах

Дополнительные меры: замена шаровых опор на усиленные версии
Балансировка: подбор легкосплавных дисков с минимальным вылетом
Финишная настройка: адаптация углов установки колес под конкретный стиль вождения

Влияние установки защиты картера на ресурс балки

Установка защиты картера создает дополнительную нагрузку на балку передней подвески ВАЗ 2110. Крепежные элементы защиты фиксируются непосредственно на балке, увеличивая ее массу и изменяя распределение статических и динамических сил. Особенно критично это при движении по неровностям: ударные нагрузки от защиты передаются на балку через точки крепления.

Длительное воздействие вибраций и переменных напряжений в зонах монтажа защиты ускоряет усталостные процессы металла балки. Конструктивно слабые участки (например, места крепления рычагов подвески или усилители) подвергаются риску возникновения микротрещин. Кроме того, нарушение штатной геометрии крепежных пластин защиты при деформации от ударов создает локальные перенапряжения в металле балки.

Ключевые факторы влияния

Основные риски для ресурса балки:

Коррозионное повреждение: Скопление грязи и влаги между защитой и балкой провоцирует очаговую коррозию, особенно в зонах крепления.
Вибрационные перегрузки: Недостаточно жесткое крепление защиты вызывает резонансные колебания, увеличивающие усталость металла.
Концентраторы напряжений: Нештатные отверстия или деформированные монтажные площадки защиты создают точки перенапряжения в конструкции балки.

Для минимизации негативного воздействия критичны:

Использование сертифицированных защит с штатными точками крепления без внесения изменений в балку.
Регулярная очистка полости между защитой и балкой от грязи и контроль состояния антикора.
Применение демпфирующих прокладок и моментный контроль затяжки болтов (предотвращает самооткручивание и перекосы).

Фактор риска	Последствие для балки	Мера профилактики
Дополнительная масса	Ускорение усталости металла	Выбор облегченных конструкций защиты
Вибрации защиты	Трещины в точках крепления	Установка виброизолирующих втулок
Коррозия	Ослабление сечения металла	Герметизация стыков и обработка мастикой

Игнорирование этих требований приводит к сокращению ресурса балки на 20-40%, проявляясь деформациями посадочных мест рычагов и нарушением углов установки колес. Особенно опасны последствия при эксплуатации в условиях бездорожья или на дорогах низкого качества.

Типичные ошибки при самостоятельном ремонте передней балки ВАЗ 2110

Ремонт передней балки требует точности и понимания конструкции. Пренебрежение технологией приводит к нарушению геометрии подвески и ухудшению управляемости.

Распространенные ошибки возникают из-за недостатка опыта и спешки. Неправильные действия влекут за собой ускоренный износ шин, вибрации руля и даже аварийные ситуации.

Критические нарушения технологии

Замена сайлентблоков без съёма балки - попытки запрессовки навесу деформируют посадочные места и нарушают соосность.
Игнорирование моментов затяжки - применение "на глаз" вызывает перекос узла или самооткручивание крепежей.
Неправильная установка стабилизатора поперечной устойчивости - перепутанные крепления или деформированные втулки провоцируют стуки и крены.
Использование кувалд для демонтажа - ударные нагрузки повреждают кронштейны и изменяют геометрию балки.

Отказ от проверки после ремонта - отсутствие контроля развала-схождения гарантированно нарушает курсовую устойчивость и вызывает "увод" автомобиля. Обязательна проверка на стенде даже после замены одного сайлентблока.

Ошибка	Последствие	Профилактика
Экономия на запчастях	Быстрый износ неоригинальных сайлентблоков	Покупка сертифицированных деталей
Пренебрежение чисткой посадочных мест	Перекосы и неравномерная нагрузка	Зачистка пескоструем перед запрессовкой

Несоблюдение последовательности сборки - монтаж рычагов до полной затяжки крепления балки вызывает напряжения металла.
Отсутствие контроля состояния смежных узлов - изношенные шаровые или рулевые наконечники маскируют остаточные проблемы балки.

Виброизоляция балки: миф или необходимость

Передняя балка ВАЗ 2110, являясь силовым элементом подвески и точкой крепления рычагов, напрямую контактирует с кузовом через сайлентблоки. Эти резинометаллические шарниры изначально выполняют функцию демпфирования, поглощая часть вибраций от колес и дорожных неровностей перед их передачей на кузов. Однако со временем резина сайлентблоков стареет и растрескивается, а металлические втулки разбалтываются, что резко снижает их эффективность.

Дополнительная виброизоляция балки специальными полиуретановыми или резиновыми проставками, устанавливаемыми между балкой и кузовом в местах крепления, преследует конкретную цель – создать дополнительный барьер для высокочастотных вибраций и структурного шума. Особенно это актуально при использовании жестких спортивных сайлентблоков или при износе штатных. Теоретически такой слой должен "отсекать" мелкую дрожь, сохраняя четкость управления.

Аргументы за и против виброизоляции

Сторонники установки проставок приводят следующие доводы:

Снижение шума в салоне: Гасятся высокочастотные вибрации от покрышек, стыков бетонных плит, "гребенки".
Повышение комфорта: Уменьшается дрожание руля и "отдача" в кузов на мелких неровностях.
Защита кузова: Снижается ударная нагрузка на точки крепления балки, потенциально уменьшая риск усталостных трещин металла.

Критики метода указывают на потенциальные недостатки:

Искажение геометрии: Неправильная толщина или неравномерная установка проставок могут нарушить угол установки балки относительно кузова.
Чрезмерное смягчение: Слишком мягкие или толстые вставки могут привести к нежелательному "подвисанию" балки, ухудшая реакцию подвески и точность рулевого управления.
Маскировка проблемы: Установка проставок на изношенные сайлентблоки – временное решение, не устраняющее коренную причину вибраций.

Практический вывод: Виброизоляция передней балки ВАЗ 2110 – не миф, а целесообразная мера в конкретных случаях. Она оправдана при:

Установке жестких (например, полиуретановых) сайлентблоков, увеличивающих передачу вибраций.
Явных признаках передачи излишней вибрации на кузов даже со штатными, но еще исправными сайлентблоками.
Желании максимально повысить акустический комфорт, особенно на плохом асфальте.

Ключевое условие – исправное состояние основных сайлентблоков балки. Проставки – это дополнение, а не замена их ремонта. Выбор материала (резина, полиуретан) и толщины требует баланса: слишком мягкие не дадут эффекта, слишком жесткие или толстые – навредят управляемости. Правильно установленные качественные виброизоляторы – это необходимое усовершенствование для комфортной эксплуатации, но не панацея и не замена исправной подвески.

Способы ремонта трещин сваркой: оценка рисков

Сварка трещин на передней балке ВАЗ 2110 требует понимания специфики материала и характера повреждения. Балка испытывает значительные динамические и вибрационные нагрузки, что предъявляет высокие требования к качеству шва и его способности воспринимать эти усилия без последующего разрушения.

Основная опасность заключается в скрытых дефектах шва (непровар, поры, микротрещины), которые могут развиться под нагрузкой. Неравномерный нагрев при сварке также создает зоны термического влияния с измененной структурой металла, повышая хрупкость и снижая усталостную прочность конструкции в критической области.

Ключевые риски и методы их минимизации

Риски при ремонте:

Прогрессирование трещины: Некачественный шов или недостаточная зачистка краев трещины перед сваркой могут стать очагом нового разрушения.
Деформация балки: Термические деформации при сварке способны изменить геометрию балки, критически влияя на углы установки колес и управляемость.
Снижение прочности: Перегрев металла в зоне шва ухудшает его механические свойства, особенно усталостную прочность.
Коррозионная уязвимость: Шов и зона термического влияния становятся более подверженными коррозии без надлежащей обработки и защиты.

Методы снижения рисков:

Тщательная подготовка:
- Зачистка области трещины до чистого металла.
- Разделка краев трещины (V-образная или X-образная канавка) для обеспечения полного провара.
- Сверление концов трещины для остановки ее распространения.
Выбор технологии сварки: Использование MIG/MAG (полуавтомат в среде защитного газа) или MMA (ручная дуговая электродами с основным покрытием типа УОНИ) для лучшего контроля над процессом и качества шва.
Контроль температуры: Применение метода "горячего прохода" или прерывистой сварки для минимизации перегрева и деформаций. Обязательное охлаждение каждого слоя шва.
Последовательность наложения швов: Многослойная сварка малыми валиками с тщательной очисткой каждого слоя от шлака.
Обязательный контроль качества:
- Визуальный осмотр на отсутствие пор, подрезов, неравномерности шва.
- Магнитопорошковый или капиллярный контроль (дефектоскопия) для выявления скрытых дефектов.
Защита от коррозии: Грунтовка и окраска отремонтированного участка высококачественными ЛКМ после зачистки шва.

Важно: Ремонт сваркой допустим только для небольших трещин на несиловых участках балки. Трещины в зонах крепления элементов подвески или сильного изгиба часто требуют замены балки из-за невозможности гарантировать долговременную надежность сварного соединения в условиях экстремальных нагрузок.

Локализация проблемы по неравномерному износу шин

Неравномерный износ покрышек на ВАЗ 2110 служит прямым индикатором нарушений в геометрии передней подвески и работе рулевого управления. Анализ характера износа позволяет точно определить проблемный узел без разборки конструкции, особенно при диагностике состояния балки, рычагов и сопутствующих компонентов.

Наиболее критичны случаи, когда износ проявляется исключительно на передней оси – это свидетельствует о дефектах в системе, связанной с передней балкой. Следует дифференцировать характер повреждения резины: локализация стёртости (внутренняя/внежная кромка, пятна, гребенчатый рисунок) указывает на конкретную неисправность.

Типы износа и связанные неисправности подвески

Характер износа	Вероятная причина	Проверяемые компоненты
Интенсивный износ внутренней кромки	Отрицательный развал колес	Деформация балки, износ сайлентблоков рычагов
Стирание внешней кромки	Положительный развал	Погнутые рычаги, нарушение крепления амортизаторов
Пятнистый износ ("залысины")	Биение колеса или дисбаланс	Деформация балки, износ ступичного подшипника, кривые диски
Односторонний износ на обоих колесах	Смещение оси	Деформация балки, нарушение геометрии подрамника
Гребенчатый износ (пилообразный)	Люфты рулевого управления	Рулевые наконечники, тяги, шаровые опоры

Последовательность диагностики:

Визуально определить зону и рисунок износа на обеих передних шинах
Проверить давление в шинах для исключения этого фактора
Измерить люфты рулевых тяг и наконечников при вывешенных колесах
Контролировать состояние сайлентблоков рычагов на предмет разрывов и усталости резины
Выполнить замер углов развала-схождения

Отклонение параметров сход-развала более чем на 20’ от нормы указывает на деформацию балки или рычагов. Разница в углах между левым и правым колесом свыше 30’ подтверждает необходимость проверки геометрии несущей конструкции. При отсутствии регулировочных возможностей требуется замена балки или рычагов.

Плановый осмотр балки на подъёмнике: критерии

При поднятии автомобиля на подъёмнике выполняется визуальная и инструментальная диагностика передней балки. Необходимо обеспечить хорошее освещение и очистку поверхности от грязи для точной оценки состояния металла и соединений.

Осмотр начинается с поиска критических повреждений, влияющих на геометрию подвески и безопасность движения. Особое внимание уделяется зонам повышенной нагрузки и соединениям с другими компонентами ходовой части.

Коррозия металла: выявление очагов ржавчины, особенно в местах креплений и сварных швах. Глубокие поражения, снижающие прочность конструкции, требуют замены балки.
Механические повреждения: проверка на наличие вмятин, трещин или деформаций от ударов. Контроль геометрии по контрольным точкам крепления рычагов.
Состояние крепёжных элементов:
- Проверка затяжки болтов крепления балки к кузову (момент 70-90 Н∙м)
- Отсутствие срывов резьбы, деформации крепёжных проушин
Сайлентблоки и втулки:
- Люфт в местах установки рычагов (допуск не более 0.8 мм)
- Разрывы резины, отслоения металлических втулок
Сопряжённые узлы:
- Целостность сварных точек крепления рулевой рейки
- Отсутствие подтёков масла из-под креплений двигателя
- Состояение кронштейнов стабилизатора поперечной устойчивости

Опасность езды с повреждённой балкой

Деформация или трещины передней балки ВАЗ 2110 критически нарушают геометрию подвески, что немедленно сказывается на управляемости. Автомобиль теряет стабильность траектории, появляется "рыскание" на прямой и непредсказуемое поведение в поворотах, особенно на высокой скорости или при манёврах.

Нарушение углов установки колёс (развала и схождения) из-за искривления балки провоцирует интенсивный и неравномерный износ шин. Это не только сокращает их ресурс, но и снижает коэффициент сцепления с дорогой, что особенно опасно на мокром покрытии или в зимних условиях.

Ключевые риски эксплуатации

Потеря контроля на поворотах: повреждённая балка увеличивает риски сноса передней оси или заноса.
Отказ рулевого управления: перекосы усиливают нагрузку на рулевые тяги и наконечники, что может вызвать их внезапное разрушение.
Прогрессирующие поломки: вибрации и ударные нагрузки разрушают ступичные подшипники, амортизаторы и сайлентблоки.
Деформация кузова: в критических случаях нагрузка передаётся на лонжероны, нарушая силовую структуру автомобиля.

Срок службы оригинальной передней балки ВАЗ 2110 в различных условиях

Средний срок эксплуатации оригинальной передней балки ВАЗ 2110 составляет 8-12 лет или 150-200 тыс. км пробега при нормальных условиях. На долговечность критически влияют три фактора: качество дорожного покрытия, климатические воздействия и стиль вождения. Балка воспринимает ударные нагрузки от неровностей, подвержена коррозии в агрессивных средах и усталостному разрушению при постоянных перегрузках.

Конструкция оригинальной детали предусматривает антикоррозийное покрытие и запас прочности, но ресурс сокращается в 1,5-3 раза при экстремальных условиях. Регулярный осмотр на СТО (контроль целостности сварных швов, деформаций и коррозии) позволяет своевременно выявить критические повреждения. Замена рекомендована при сквозной ржавчине, трещинах или изменении геометрии более 2 мм.

Влияние эксплуатационных факторов на ресурс

Условия	Срок службы	Ключевые риски
Город (ровные дороги)	10-15 лет	Умеренная коррозия, естественный износ
Регионы с холодным климатом	5-8 лет	Ускоренная коррозия от реагентов, трещины из-за перепадов температур
Бездорожье/грунтовки	4-6 лет	Деформации от ударов, усталость металла, вибрации
Агрессивное вождение	6-9 лет	Перегрузки при резких маневрах, удары о препятствия
Приморские регионы	5-7 лет	Солевая коррозия, разрушение защитного покрытия

Критические факторы сокращения ресурса:

Коррозия: Сквозное поражение металла в зонах крепления элементов подвески
Механические повреждения: Глубокие вмятины от ударов, нарушающие жесткость конструкции
Усталостные трещины: Образование разрывов металла в местах концентрации напряжений

Для продления срока службы обязательны: регулярная мойка днища зимой, обработка антикором скрытых полостей, избегание перегрузок и ударов. Диагностика раз в 20 тыс. км выявляет скрытые дефекты до потери управляемости.

Динамика курсовой устойчивости при отказе элемента

Отказ передней балки ВАЗ 2110 (деформация, трещины, разрушение точек крепления) критически нарушает геометрию подвески. Смещение креплений рычагов или амортизаторов изменяет углы установки колес (развал/схождение), что немедленно провоцирует самопроизвольный увод автомобиля с траектории. Жесткость несущей конструкции снижается, что усиливает крены и паразитные колебания кузова при маневрах.

Курсовая устойчивость резко ухудшается: рулевое колесо требует постоянных корректировок для удержания направления. Возникает "рыскание" на неровностях, усиливается вибрация на руле. При торможении или разгоне проявляется асимметрия реакций осей – автомобиль может разворачивать вокруг вертикальной оси. Предельная скорость безопасного прохождения поворотов снижается из-за потери предсказуемости траектории.

Ключевые факторы влияния на управляемость

Тяжесть последствий зависит от:

Локализации повреждения: разрушение зоны крепления рычага опаснее, чем деформация центральной части.
Степени деформации: даже 3-5 мм смещения точек крепления вызывают критичное изменение схождения.
Скорости движения: неустойчивость прогрессирует экспоненциально при росте скорости.

Тип отказа	Влияние на курсовую устойчивость	Риски
Трещина в зоне крепления рычага	Прогрессирующее изменение развала/схождения	Потеря контроля в повороте, ускоренный износ шин
Деформация поперечины	Асимметрия работы подвески	Резкий увод при торможении, вибрации
Разрушение крепления амортизатора	Недостаточное демпфирование колебаний	Раскачивание кузова, снижение контакта колес с дорогой

Эксплуатация с поврежденной балкой требует минимальных скоростей и исключения резких маневров. Эффект "подруливания" компенсирует увод лишь частично, так как износ элементов рулевого управления ускоряется. Восстановление геометрии подвески невозможно без замены балки.

Список источников

При подготовке материала о передней балке ВАЗ 2110 были изучены специализированные технические документы и профильные публикации. Источники содержат информацию о конструкции элемента, его роли в подвеске и влиянии на управляемость транспортного средства.

Основой для анализа послужили официальные данные производителя, руководства по ремонту и экспертные оценки автомобильных инженеров. Ниже представлен перечень использованных ресурсов.

Официальное руководство по ремонту ВАЗ 2110 (АвтоВАЗ)
Каталог деталей подвески ВАЗ 2110 (АвтоВАЗ)
Технический справочник "Конструкция автомобилей ВАЗ" (издательство "За рулем")
Учебное пособие "Теория и устройство автомобиля" (авт. Роговцев В.Л.)
Методические материалы курса "Ходовая часть автомобиля" (МАДИ)
Сборник статей "Диагностика подвески переднеприводных автомобилей"
Экспертные публикации в журнале "Автомеханик"
