Бензонасос - расположение, устройство и принцип действия

Статья обновлена: 18.08.2025

Бензонасос – критически важный компонент топливной системы любого автомобиля с двигателем внутреннего сгорания. Его основная задача заключается в обеспечении стабильной подачи топлива из бака к двигателю под необходимым давлением.

Понимание устройства бензонасоса, принципа его работы и точного расположения помогает диагностировать неполадки, проводить своевременное обслуживание и предотвращать отказы. Современные системы оснащаются электрическими насосами, встроенными непосредственно в топливный бак или реже – установленными рядом с ним.

Конструктивно бензонасос объединяет электродвигатель, рабочее колесо (крыльчатку) или ролики, сетчатый фильтр и систему клапанов. Управление его работой осуществляется электронным блоком управления двигателем (ЭБУ), что гарантирует точное соответствие производительности текущим режимам работы мотора.

Основное назначение: подача топлива под давлением

Бензонасос обеспечивает принудительное перемещение топлива из бака к двигателю. Без постоянного давления горючее не сможет преодолеть сопротивление топливопроводов, фильтров и корректно распылиться через форсунки инжектора или карбюратор.

Стабильное давление критически важно для точного дозирования топлива электронным блоком управления (ЭБУ). Любые отклонения нарушают оптимальное соотношение "воздух-топливо", приводя к переобогащению или обеднению смеси, потере мощности, детонации или повышенному расходу.

Ключевые задачи при подаче топлива

• Преодоление гидравлического сопротивления: протолкнуть горючее через узкие каналы магистралей и фильтрующие элементы.
• Обеспечение непрерывности потока: исключить "голодание" двигателя при резком увеличении оборотов или нагрузки.
• Поддержание заданного давления в рампе: гарантировать идентичные условия впрыска для всех форсунок независимо от режима работы.
• Компенсация паровых пробок: предотвратить образование пузырьков паров топлива в магистралях при высокой температуре.

В современных инжекторных системах насос создает давление 3.0–4.0 бар (для атмосферных двигателей) или до 6.0–7.0 бар (в турбированных версиях). Регулятор давления, расположенный на топливной рампе или в модуле насоса, поддерживает этот параметр в строгих пределах, стравливая излишки обратно в бак.

Тип двигателя	Типичное рабочее давление (бар)	Место регулятора давления
Атмосферный бензиновый	2.8–3.8	На топливной рампе
Турбированный бензиновый	4.5–6.5	В модуле бензонасоса (безвозвратная система)
Карбюраторный*	0.3–0.7	Механический клапан в насосе

*В карбюраторных системах используется механический насос низкого давления, встроенный в двигатель.

Обеспечение непрерывного потока топлива в двигатель

Бензонасос выполняет критическую функцию поддержания стабильного давления в топливной рампе независимо от нагрузки двигателя и частоты вращения коленчатого вала. Это достигается за счет подачи горючего в объеме, многократно превышающем текущие потребности силового агрегата.

Избыточное топливо возвращается по сливной магистрали обратно в бак через регулятор давления, что создает постоянную циркуляцию. Этот процесс предотвращает образование паровых пробок при нагреве и обеспечивает мгновенную реакцию на резкое увеличение подачи топлива при акселерации.

Ключевые принципы работы

• Роторно-роликовый механизм (в электромеханических насосах): ротор с подвижными роликами всасывает топливо через входной патрубок и выталкивает под давлением через выходной.
• Обратный клапан: удерживает остаточное давление в системе после остановки двигателя для облегчения следующего запуска.
• Редукционный клапан: сбрасывает избыточное давление при превышении расчетных значений, защищая топливопроводы.

Параметр	Значение	Назначение
Рабочее давление	3–7 бар (бензин)	Преодоление сопротивления фильтров и обеспечение точного дозирования форсунками
Производительность	80–250 л/час	Гарантированный запас при пиковых нагрузках

Важнейшим условием является постоянное погружение насоса в топливо – жидкость выполняет роль охлаждающей среды и смазки трущихся элементов. Работа "на сухую" даже кратковременно вызывает перегрев и выход из строя.

Ключевое расположение: внутри топливного бака

Подавляющее большинство современных автомобилей с инжекторной системой впрыска оснащаются топливными насосами, погруженными непосредственно в бензобак. Такое расположение обеспечивает прямой доступ к горючему, исключая необходимость создания сложной системы подсасывания топлива из резервуара. Насос устанавливается в специальном модуле, который включает поплавок датчика уровня топлива, фильтр грубой очистки и элементы крепления.

Погружение насоса в жидкое топливо выполняет критически важную функцию охлаждения. Электрический двигатель насоса выделяет тепло в процессе работы, а бензин или дизель выступают в роли естественного теплоотвода, предотвращая перегрев и преждевременный выход устройства из строя. Кроме того, расположение ниже уровня топливных магистралей гарантирует стабильное давление в системе даже при низком остатке горючего в баке.

Конструкция модуля бензонасоса

Насосный модуль представляет собой герметичный узел, включающий следующие компоненты:

• Электродвигатель насоса – создаёт необходимое давление (обычно 3-7 бар)
• Пластиковый/металлический стакан – корпус для размещения элементов
• Топливозаборник с сетчатым фильтром – первичная очистка от крупных частиц
• Поплавковый датчик уровня топлива – передаёт данные на приборную панель
• Регулятор давления – поддерживает стабильные параметры подачи
• Демпфер пульсаций – гасит колебания давления от насоса

Для обслуживания и замены насоса в верхней части бака предусмотрен технологический люк, расположенный под задним сиденьем или в багажном отделении. Это позволяет проводить ремонт без демонтажа всего топливного бака, что значительно сокращает время работ и исключает риски повреждения магистралей.

Почему бензонасос устанавливают в баке: охлаждение и шум

Расположение бензонасоса внутри топливного бака обеспечивает его постоянное погружение в горючее, что критично для эффективного отвода тепла. В процессе работы электродвигатель насоса генерирует значительное количество тепловой энергии, а бензин или дизельное топливо выступают в роли естественного охладителя, предотвращая перегрев и преждевременный выход узла из строя.

Топливная среда также эффективно гасит шум и вибрации, создаваемые электромотором и крыльчаткой насоса. Погружение в жидкость существенно снижает передачу звуковых волн на кузов и салон автомобиля по сравнению с наружной установкой, обеспечивая акустический комфорт при работе двигателя и включении зажигания.

Ключевые аспекты работы погружного насоса

• Охлаждение: Топливо непрерывно циркулирует через насос, отводя тепло от обмоток электродвигателя и подшипников. Это исключает риски:
  • Вскипания топлива в магистралях
  • Обездвиживания ротора из-за теплового расширения
  • Окисления электронных компонентов
• Шумоподавление: Жидкость поглощает:
  1. Высокочастотный гул электромотора
  2. Вибрации от вращающихся элементов
  3. Резонансные волны в топливопроводах

Дополнительным преимуществом является смазка трущихся деталей топливом, что снижает механический износ. Такая конструкция исключает необходимость сложных систем внешнего охлаждения и шумоизоляции, уменьшая стоимость и упрощая обслуживание агрегата.

Доступ к насосу через лючок под задним сиденьем или багажником

В большинстве современных автомобилей доступ к топливному модулю с насосом осуществляется через технологический лючок в кузове. Этот люк расположен под подушкой заднего сиденья или в полу багажного отделения. Такое решение исключает необходимость демонтажа топливного бака при замене насоса, что значительно сокращает время работ и снижает затраты на обслуживание.

Для обнаружения лючка снимите нижнюю часть заднего дивана или поднимите ковровое покрытие в багажнике. Квадратная или прямоугольная пластиковая/металлическая крышка крепится винтами или зажимами. После ее снятия открывается доступ к топливному модулю: электрическому разъему, топливопроводам и фиксирующему кольцу насоса.

Порядок действий при доступе через люк

1. Обесточьте автомобиль, сняв клемму с аккумулятора
2. Снизьте давление в топливной системе через специальный клапан на топливной рампе
3. Отсоедините топливные шланги и электрический разъем
4. Выкрутите стопорное кольцо специальным инструментом
5. Аккуратно извлеките насосный модуль, избегая деформации поплавка датчика уровня топлива

Расположение лючка	Особенности доступа	Распространенные марки
Под задним сиденьем	Требует разборки салона, но защищен от загрязнений	VW, Skoda, Renault, Kia
В багажном отделении	Быстрый доступ, но подвержен попаданию влаги и пыли	Toyota, BMW, Ford, Nissan

Важно: перед установкой нового насоса очистите посадочное место от грязи. Убедитесь в целостности уплотнителя и правильности подключения топливных магистралей. Не применяйте силу при затяжке фиксирующего кольца – это может повредить резьбу на топливном баке.

Особенности доступа в седанах, хэтчбеках и внедорожниках

В седанах бензонасос чаще всего расположен внутри топливного бака под задним сиденьем или в районе багажного отделения. Доступ к нему обычно осуществляется через технологический люк в полу багажника или под задним диваном салона. Это требует демонтажа обивки пола багажника, подушек сиденья или пластиковых заглушек для получения доступа к насосу и топливным магистралям.

В хэтчбеках и универсалах, благодаря цельному кузову без разделения салона и багажника, люк для бензонасоса также находится под задним сиденьем или на полу багажной зоны. Однако отсутствие жесткой перегородки часто облегчает снятие сидений или подъем напольного покрытия для обслуживания. В некоторых моделях люк может быть выведен непосредственно в салон под подушкой дивана.

Ключевые различия по типам кузова:

• Седаны: Люк доступа - преимущественно в багажнике. Требует разборки обивки багажного отсека. Сиденья обычно фиксированные, доступ под них сложен.
• Хэтчбеки/Универсалы: Люк под задним сиденьем или на полу багажника. Складные или съемные сиденья упрощают доступ. Отсутствие перегородки между багажником и салоном ускоряет работы.
• Внедорожники/Кроссоверы: Люк под задним диваном салона (часто) или на полу багажника. Вместительный салон и высокий клиренс облегчают манипуляции. В полноприводных моделях возможен доступ снизу через защитные пластины (редко, требует снятия бензобака).

Тип кузова	Расположение люка	Сложность доступа
Седан	Багажник (пол), реже под задним сиденьем	Средняя/Высокая (демонтаж обивки, сидений)
Хэтчбек/Универсал	Под задним сиденьем или пол багажника	Средняя (упрощена снятием сидений)
Внедорожник/Кроссовер	Под задним сиденьем (часто), пол багажника	Низкая/Средняя (больше пространства)

Важно отметить, что вне зависимости от кузова, перед началом работ необходимо сбросить давление в топливной системе (через специальный клапан или предохранитель бензонасоса) и отсоединить клемму АКБ. Конструкция люка (металлический фланец с болтами или пластиковое кольцо) также влияет на трудоемкость замены насоса.

Электрический привод: основной тип современных бензонасосов

Современные автомобили практически полностью перешли на использование бензонасосов с электрическим приводом. Они заменили устаревшие механические насосы благодаря своей надежности, способности создавать высокое и стабильное давление топлива, необходимого для систем впрыска, и точному электронному управлению.

Электрический бензонасос обычно располагается непосредственно внутри топливного бака автомобиля. Такое размещение обеспечивает эффективное охлаждение насоса протекающим топливом и снижает риск возникновения кавитации (образования паровых пузырьков) на входе, что критично для его долговечности и стабильной работы.

Принцип работы и ключевые особенности

Электробензонасос включается на короткое время при повороте ключа зажигания в положение "ON" (до запуска стартера) для создания необходимого давления в топливной рампе. После запуска двигателя он работает непрерывно, пока включено зажигание. Управление его работой осуществляется через реле бензонасоса, контролируемое электронным блоком управления (ЭБУ) двигателя.

Основные задачи электрического бензонасоса:

• Забор топлива из бака через всасывающий фильтр (сеточку).
• Нагнетание топлива под высоким давлением (от 3 до 6-7 бар для разных систем впрыска) в топливную магистраль.
• Обеспечение стабильной подачи необходимого объема топлива к форсункам во всех режимах работы двигателя.

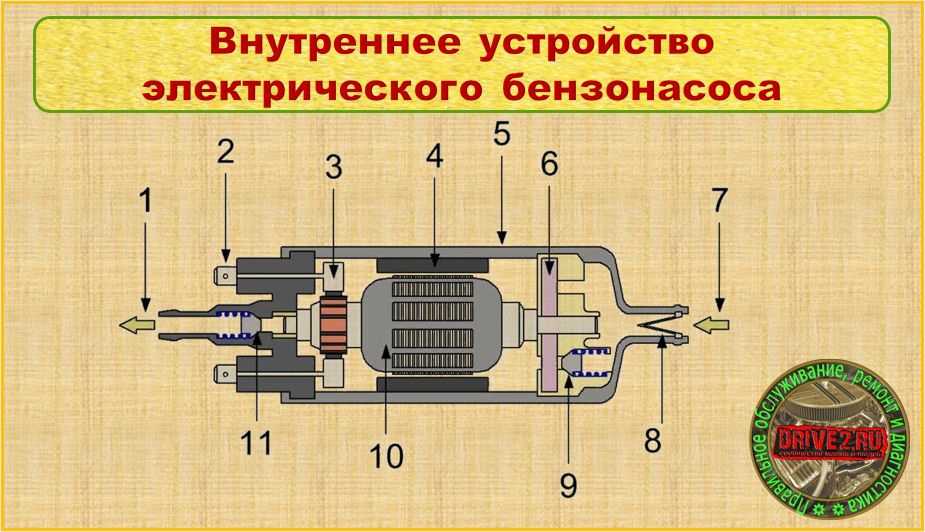

Внутри корпуса насоса расположены:

1. Электродвигатель постоянного тока: Является приводом насоса.
2. Собственно насосный узел: Может быть разных конструкций (чаще всего роликовый или турбинный).
3. Обратный клапан: Поддерживает остаточное давление в системе после выключения двигателя для облегчения следующего пуска.
4. Предохранительный (редукционный) клапан: Сбрасывает избыточное давление топлива обратно во впускную полость насоса или в бак, защищая систему от повреждений.
5. Всасывающий фильтр грубой очистки (сеточка): Задерживает крупные загрязнения из бака.

Наиболее распространенные типы насосных элементов в электробензонасосах:

Тип насоса	Принцип действия	Преимущества	Недостатки
Роликовый	Ролики, расположенные в эксцентричном роторе, при вращении создают камеры, которые перемещают топливо от входа к выходу.	Способен создавать очень высокое давление.	Более шумный, подвержен износу роликов и рабочей поверхности.
Турбинный (лопастной)	Крыльчатка с большим количеством лопастей вращается, центробежная сила выталкивает топливо к выходу.	Работает тише, долговечнее, меньше пульсаций подачи.	Обычно создает несколько меньшее максимальное давление, чем роликовый.

Электрические бензонасосы рассчитаны на длительную работу в агрессивной среде (бензин) и при повышенных температурах. Их надежность и производительность напрямую влияют на стабильность работы двигателя, мощность и экономичность автомобиля. Выход из строя бензонасоса обычно приводит к невозможности запуска или внезапной остановке двигателя.

Механические бензонасосы в карбюраторных двигателях

Механический бензонасос в карбюраторных системах устанавливается непосредственно на двигателе, обычно на головке блока цилиндров. Привод насоса осуществляется механически через толкатель от эксцентрика распределительного вала, что обеспечивает синхронизацию его работы с оборотами двигателя.

Принцип действия основан на диафрагменной системе: при вращении распредвала эксцентрик нажимает на рычаг, который прогибает гибкую диафрагму вниз. Это создает разрежение в камере насоса, открывает впускной клапан и втягивает топливо из бака. При снятии усилия диафрагма возвращается пружиной вверх, создавая давление, закрывая впускной клапан и выталкивая бензин через выпускной клапан к карбюратору.

Конструктивные особенности и эксплуатация

• Саморегулирование давления: При заполнении поплавковой камеры карбюратора игольчатый клапан перекрывает подачу. Диафрагма останавливается в промежуточном положении до следующего такта всасывания.
• Ручная подкачка: Наличие ручного рычага для заполнения системы топливом перед запуском холодного двигателя.
• Рабочие параметры: Обеспечивает давление 0.2-0.3 бар, чего достаточно для стабильной работы карбюратора.

Преимущества	Недостатки
Независимость от электросети Простота конструкции Высокая ремонтопригодность	Ограниченная производительность Чувствительность к перегреву Износ диафрагмы и клапанов

Диагностика неисправностей включает проверку целостности диафрагмы, герметичность клапанов и чистоту фильтра-отстойника. Характерные признаки выхода из строя: затрудненный пуск двигателя, "провалы" мощности при нагрузке и следы подтекания топлива на корпусе.

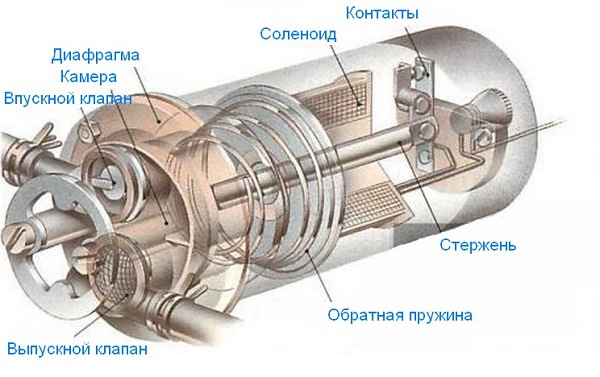

Вакуумный принцип работы механического бензонасоса

Основой работы механического бензонасоса является создание разрежения (вакуума) для всасывания топлива из бака и его последующей подачи под давлением в карбюратор. Достигается это за счет возвратно-поступательного движения гибкой диафрагмы, расположенной внутри корпуса насоса. Диафрагма разделяет внутреннюю полость насоса на две камеры: топливную (над диафрагмой) и приводную (под диафрагмой).

Привод диафрагмы осуществляется от эксцентрика распределительного вала двигателя через специальный шток (толкатель). Когда эксцентрик набегает на толкатель, он толкает его вверх. Толкатель, в свою очередь, поднимает центр диафрагмы, преодолевая сопротивление возвратной пружины. Это движение диафрагмы вверх увеличивает объем топливной камеры над ней, создавая в ней разрежение.

Цикл работы диафрагменного насоса

Работа насоса представляет собой непрерывный двухтактный цикл:

1. Такт всасывания:
   • Движение диафрагмы вверх (под действием эксцентрика) создает разрежение в топливной камере.
   • Под действием этого разрежения впускной (всасывающий) клапан открывается, преодолевая сопротивление своей маленькой пружины.
   • Топливо из топливопровода, идущего от бака, засасывается через открытый впускной клапан в топливную камеру насоса.
   • Выпускной (нагнетательный) клапан в это время плотно закрыт под действием давления в линии к карбюратору и собственной пружины.
2. Такт нагнетания:
   • Эксцентрик проворачивается дальше, освобождая толкатель.
   • Возвратная пружина, расположенная под диафрагмой (или над ней, в зависимости от конструкции), с силой толкает диафрагму вниз.
   • Объем топливной камеры резко уменьшается, давление в ней повышается.
   • Под действием давления впускной клапан закрывается, предотвращая обратный ток топлива в бак.
   • Выпускной клапан открывается под давлением топлива, преодолевая сопротивление своей пружины и давление в нагнетательной магистрали.
   • Топливо выталкивается из топливной камеры через открытый выпускной клапан в топливопровод, ведущий к карбюратору.

Этот цикл повторяется непрерывно при работе двигателя, синхронно с оборотами коленчатого вала. Производительность насоса напрямую зависит от частоты вращения двигателя: чем выше обороты, тем чаще качается диафрагма, тем больше топлива подается. Встроенный рычаг ручной подкачки позволяет вручную создать разрежение и накачать топливо в карбюратор перед запуском двигателя (например, после длительного простоя).

Ключевым элементом, реализующим вакуумный принцип, является именно диафрагма. Ее движение вверх создает область пониженного давления (вакуума), которая и является движущей силой для всасывания топлива из бака через открывающийся впускной клапан. Без создания этого разрежения всасывание было бы невозможно.

Преимущества механических насосов	Недостатки механических насосов
Простота конструкции и надежность	Зависимость производительности от оборотов двигателя
Не требует отдельного электропитания	Ограниченная производительность на высоких оборотах
Наличие ручной подкачки	Расположение на двигателе (тепло, вибрация)
Достаточное давление для карбюраторных систем	Непригодны для систем впрыска топлива (требуется высокое давление)

С развитием инжекторных систем питания, требующих гораздо более высокого давления топлива (2-6 бар и выше), механические бензонасосы вакуумного типа были практически полностью вытеснены электрическими топливными насосами, погружными или магистральными, устанавливаемыми непосредственно в баке или на топливной рампе.

Роторно-роликовая конструкция электрического насоса

Конструкция включает эксцентрично расположенный ротор с продольными пазами, в которых свободно перемещаются ролики. При вращении ротора центробежная сила прижимает ролики к внутренней поверхности статора, создавая герметичные камеры между корпусом и ротором. Перекачка топлива происходит за счет изменения объема этих камер в зонах всасывания и нагнетания.

При вращении ротора ролики постоянно контактируют с внутренней стенкой статора, разделяя пространство на сектора. В зоне расширения (всасывания) объем камеры увеличивается, создавая разрежение для забора топлива из бака. В зоне сжатия (нагнетания) объем уменьшается, что обеспечивает вытеснение топлива под давлением в топливную рампу.

Ключевые компоненты и особенности

• Ротор – стальной цилиндр с эксцентричным креплением на валу двигателя
• Ролики – стальные цилиндры, свободно перемещающиеся в пазах ротора
• Статор – корпус насоса с гладкой внутренней поверхностью эллиптической формы
• Направляющий канал – обеспечивает точное позиционирование роликов при вращении

Характеристика	Значение
Рабочее давление	3-7 бар (в зависимости от системы впрыска)
Скорость вращения	3000-7000 об/мин
Типовая производительность	80-250 л/час

Главные преимущества: плавная подача топлива без пульсаций, высокая износостойкость стальных деталей, компактность конструкции. Основной недостаток – чувствительность к абразивным частицам в топливе, вызывающим заклинивание роликов или повреждение рабочих поверхностей.

Устройство электромотора и крыльчатки внутри модуля

Электромотор бензонасоса представляет собой компактный двигатель постоянного тока, герметично интегрированный в топливный модуль. Его ключевая задача – преобразование электрической энергии от бортовой сети автомобиля в механическое вращение вала. Ротор мотора оснащен обмотками и коллекторным узлом, а статор содержит постоянные магниты. При подаче напряжения через щеточный узел возникает электромагнитное поле, заставляющее ротор вращаться с высокой скоростью.

На валу электромотора жестко зафиксирована крыльчатка насосной секции – лопастное рабочее колесо из износостойкого полимера или металла. Конструкция крыльчатки включает радиально расположенные лопасти сложной геометрии, заключенные в камеру с точно рассчитанными зазорами. Вращение колеса создает центробежную силу, которая всасывает топливо через центральный канал и выбрасывает его под давлением к выходному патрубку по периферии.

Конструктивные элементы и принцип взаимодействия

• Ротор – вращающийся узел с обмотками, передающий крутящий момент через вал.
• Щеточный узел – графитовые контакты, подающие ток на коллектор ротора.
• Крыльчатка – лопастной диск, генерирующий гидравлический поток.
• Направляющий аппарат – стационарные каналы, преобразующие кинетическую энергию топлива в давление.

Синхронная работа компонентов обеспечивается прямым соединением вала ротора с крыльчаткой. Топливо, проходя через мотор, выполняет двойную функцию: охлаждает обмотки и смазывает трущиеся поверхности. Герметичность модуля предотвращает утечки и контакт электроузлов с парами горючего.

Создание рабочего давления: 3-5 бар для инжектора

Топливный насос обеспечивает необходимое давление в системе питания инжекторного двигателя, создавая условия для точного дозирования горючего форсунками. При недостаточном напоре нарушается образование топливно-воздушной смеси, что приводит к перебоям в работе мотора, потере мощности и повышенному расходу бензина.

Целевой диапазон 3-5 бар поддерживается благодаря слаженной работе нескольких компонентов: электрического привода насоса, обратного клапана и регулятора давления. Последний играет ключевую роль, сбрасывая излишки топлива обратно в бак через возвратную магистраль при превышении заданных значений.

Ключевые элементы поддержания давления

Для стабильной работы системы критически важны:

• Производительность насоса – способность подавать больший объём топлива, чем потребляет двигатель на максимальных оборотах
• Исправность обратного клапана – предотвращает падение давления после остановки мотора, сохраняя топливо в рампе
• Работоспособность регулятора – балансирует напор в зависимости от нагрузки (в системах без обратной магистрали интегрирован в модуль насоса)

Параметр	Значение	Последствия отклонения
Слишком низкое давление (<3 бар)	Бедная смесь	Провалы при разгоне, детонация, перегрев
Слишком высокое давление (>5 бар)	Переобогащение смеси	Чёрный выхлоп, повышенный расход, заливание свечей

Контроль давления осуществляется через специальный штуцер на топливной рампе, подключение манометра к которому позволяет оперативно диагностировать неисправности насоса или регулятора. При отсутствии штуцера замер выполняется путём врезки в магистраль.

Всасывание топлива через фильтр-сетку грубой очистки

На первом этапе работы бензонасоса топливо затягивается через специальную сетчатую мембрану, расположенную на входном патрубке устройства. Эта конструкция, известная как фильтр-сетка грубой очистки, погружена непосредственно в топливный бак и служит первичным барьером против загрязнений.

Сетка изготавливается из мелкоячеистого синтетического или металлического материала, способного задерживать крупные частицы (свыше 0,1-0,3 мм): ржавчину, песок, фрагменты герметиков или пластика. Проходя через ячейки, горючее освобождается от наиболее опасных для топливной системы абразивных включений, предотвращая их попадание в насосный модуль.

Принцип действия и последствия загрязнения

При включении зажигания электродвигатель насоса создает разрежение, под действием которого топливо втягивается через сетку. Ключевые требования к процессу:

• Минимальное гидравлическое сопротивление сетки для беспрепятственного протока топлива
• Полное погружение фильтра в жидкость (во избежание захвата воздуха)
• Механическая прочность конструкции, устойчивая к вибрациям и химическому воздействию бензина/дизеля

Забитая сетка приводит к критическим последствиям:

1. Падение производительности насоса из-за повышенного сопротивления
2. Перегрев электродвигателя (работа на "сухую" при недостаточном топливопритке)
3. Обрыв штока или разрушение крыльчатки насоса из-за кавитации
4. Неустойчивая работа двигателя (рывки, потеря мощности)

Для диагностики проблем с подачей топлива обязательно проверяют состояние сетки грубой очистки. Ее замена входит в регламент ТО большинства автомобилей.

Параметр сетки	Значение	Последствия отклонения
Размер ячейки	80-120 µm	Мелкая ячейка → сопротивление потоку, крупная → пропуск загрязнений
Площадь фильтрующей поверхности	Не менее 20 см²	Уменьшение площади → быстрое засорение
Материал	Нержавеющая сталь/спецпластик	Некоррозионные сплавы исключают разрушение сетки

Однонаправленный клапан: удержание давления после отключения

Однонаправленный (обратный) клапан интегрирован в конструкцию топливного модуля или корпус бензонасоса. Его ключевая задача – блокировать самопроизвольный возврат топлива из топливной рампы и магистралей обратно в бак после остановки двигателя и выключения насоса. Клапан срабатывает автоматически под действием разницы давлений между подающей магистралью и баком.

Механизм представляет собой шарик, мембрану или тарелку, прижатые к седлу пружиной. При работе насоса давление топлива преодолевает усилие пружины, открывает клапан и обеспечивает беспрепятственное прохождение горючего к двигателю. Как только насос останавливается, давление перед клапаном падает, и пружина мгновенно прижимает запорный элемент к седлу. Это создает герметичный барьер в топливопроводе.

Функции и последствия отсутствия герметичности

Основное назначение – поддержание остаточного давления (обычно 0.3-0.7 МПа) в системе после остановки двигателя. Это обеспечивает:

• Мгновенную подачу топлива при следующем запуске без задержек («сухого» старта насоса).
• Стабильное образование топливно-воздушной смеси сразу после включения зажигания.
• Предотвращение паровых пробок в магистралях при нагреве двигателя.

Признаки неисправности клапана:

1. Затрудненный запуск двигателя «на горячую» (требуется длительное вращение стартером).
2. Провалы мощности в начале движения после стоянки.
3. Снижение давления в топливной рампе при диагностике после выключения насоса.

Состояние клапана	Давление в системе через 5 мин после остановки	Влияние на запуск
Исправный	Сохраняется ≥ 70% от рабочего	Мгновенный
Негерметичный	Падает ниже 30% от рабочего	Затрудненный (особенно горячий)

Неисправность клапана (зависание, износ седла, ослабление пружины) приводит к сливу топлива обратно в бак. Насосу требуется время для повторного нагнетания давления в пустой системе, что вызывает перебои в работе двигателя. Замена клапана возможна только в составе топливного модуля или магистрали.

Регулятор давления: стабилизация подачи на рампу

Регулятор давления топлива – ключевой компонент системы питания, обеспечивающий стабильное давление горючего в топливной рампе независимо от режима работы двигателя. Его основная задача – компенсировать колебания давления, вызванные изменениями нагрузки, частоты вращения коленвала или сопротивления топливного фильтра.

Принцип работы основан на балансе сил: давление топлива в рампе действует на мембрану регулятора с одной стороны, а разрежение из впускного коллектора (или усилие пружины) – с другой. При превышении заданного значения клапан открывается, перенаправляя излишки топлива по "обратке" в бак. В электронных системах управление может осуществляться блоком ЭБУ.

Ключевые особенности работы

Типичное расположение:

• В классических системах – непосредственно на топливной рампе
• В современных авто – часто интегрирован в модуль погружного насоса внутри бака

Алгоритм стабилизации:

1. При резком закрытии дросселя (торможение двигателем) разрежение в коллекторе увеличивается – регулятор снижает давление в рампе для предотвращения переобогащения смеси.
2. На высоких оборотах/нагрузке разрежение падает – давление в рампе возрастает для гарантированной подачи топлива.
3. Избыточное топливо постоянно возвращается в бак через перепускной канал.

Последствия неисправности:

Симптом	Причина
Провалы при разгоне	Заниженное давление в рампе
Черный дым выхлопа	Завышенное давление, перелив топлива
Неустойчивый холостой ход	Нарушение баланса давления и разрежения

В безвозвратных системах (без обратной магистрали) регулятор контролирует производительность насоса через ШИМ-сигнал ЭБУ, изменяя скорость вращения электродвигателя насоса. Это исключает нагрев топлива от постоянной циркуляции.

Топливопроводы высокого и низкого давления: соединение элементов

Топливопроводы низкого давления транспортируют горючее от бака к насосу, работая в диапазоне 3-7 бар. Высокого давления (до 300-600 бар в инжекторных системах) подают топливо от насоса к рампе и форсункам, обеспечивая точный впрыск. Нарушение герметичности в любом контуре критично: для низкого давления это утечки и подсос воздуха, для высокого – опасный разбрызгивание топлива.

Магистрали низкого давления выполняются из бензостойкой резины или нейлона, гибкость которых гасит вибрации. Трубопроводы высокого давления изготавливаются из стальных сплавов или композитных материалов с металлической оплёткой, выдерживающих экстремальные нагрузки и коррозию. Переход между контурами осуществляется через топливный фильтр и насос.

Типы соединений и их применение

Для монтажа применяются специализированные фитинги:

• Быстроразъёмные (штекерные) – на пластиковых магистралях низкого давления (вход/выход бака, соединение с фильтром). Оснащены фиксаторами, предотвращающими самопроизвольное отсоединение.
• Резьбовые (штуцерные) – для стальных трубопроводов высокого давления (выход насоса, вход рампы, форсунки). Герметизация достигается конусными уплотнениями или медными шайбами.
• Фланцевые – на магистралях дизельных систем Common Rail, где давление превышает 1000 бар. Обеспечивают максимальную надёжность стыковки.

Общие требования ко всем соединениям:

1. Абсолютная герметичность при вибрациях и перепадах температур.
2. Химическая инертность к бензину, дизтопливу и присадкам.
3. Защита от случайного разъединения (защёлки, контргайки).

Контур давления	Типовые точки соединения	Материал трубок
Низкое (3-7 бар)	Бак → фильтр, фильтр → насос	Резина, термопластик
Высокое (100-600 бар)	Насос → рампа, рампа → форсунки	Сталь, композит с металлооплёткой

Важно: Замена уплотнительных колец и шайб обязательна при разборке соединений. Использование неоригинальных хомутов на резиновых патрубках недопустимо – они нарушают герметичность при тепловом расширении.

Зависимость производительности от напряжения бортовой сети

Электрический бензонасос питается от бортовой сети автомобиля, номинальное напряжение которой составляет 12 В. Производительность насоса (объем топлива, перекачиваемый за единицу времени) напрямую зависит от приложенного напряжения. Это обусловлено конструкцией электродвигателя насоса: скорость вращения его ротора пропорциональна величине подаваемого напряжения.

При снижении напряжения ниже номинального значения происходит уменьшение частоты вращения электродвигателя. В результате производительность насоса падает, что приводит к снижению давления топлива в топливной рампе. Если давление опускается ниже требуемого уровня, двигатель начинает испытывать топливное голодание.

Ключевые последствия падения напряжения

• Недостаточное давление топлива: Регулятор давления не может компенсировать критическое падение производительности насоса.
• Обеднение топливно-воздушной смеси: ЭБУ не успевает корректировать состав смеси при резком изменении нагрузки.
• Снижение мощности двигателя: Особенно заметно при разгоне или работе на высоких оборотах.
• Неустойчивый холостой ход: Проявляется в виде вибраций, пропусков зажигания.
• Затрудненный запуск: Насос не создает необходимое давление при включении зажигания.

Типичные причины просадки напряжения

1. Износ или низкий заряд аккумуляторной батареи
2. Неисправность генератора (слабая зарядка)
3. Окисление контактов в цепи питания насоса
4. Использование нештатного кабеля низкого сечения
5. Коррозия "массы" кузова или двигателя

Напряжение (В)	Производительность (% от номинала)	Влияние на двигатель
13.5	105-110%	Без последствий (работа генератора)
12.0	100%	Нормальная работа
10.5	75-80%	Риск потери мощности под нагрузкой
9.0	55-60%	Отказ запуска, остановка двигателя

Важно: Длительная работа насоса при напряжении ниже 10 В вызывает перегрев электродвигателя из-за увеличения тока обмоток. Это ускоряет износ щеток и коллектора, сокращая ресурс узла. Современные системы управления двигателем отслеживают давление в топливной рампе, но не могут компенсировать критическое падение напряжения в цепи питания насоса.

Конструкция модуля: насос, датчик уровня, фильтр в сборе

Модуль бензонасоса представляет собой комплекс взаимосвязанных компонентов, герметично размещённых в топливном баке. Его ключевыми элементами являются электродвигатель насоса, датчик уровня топлива и фильтрующая система. Такая компоновка обеспечивает компактность, защиту от внешних воздействий и надёжную подачу топлива под требуемым давлением.

Конструкция модуля спроектирована для погружения в горючую среду, что способствует охлаждению электродвигателя и снижению шума при работе. Все детали изготавливаются из материалов, устойчивых к химическому воздействию бензина или дизельного топлива. Модуль крепится к топливному баку через фланец с уплотнительным кольцом, обеспечивающим герметичность соединения.

Основные компоненты модуля

В состав типичного модуля входят следующие функциональные элементы:

• Топливный насос (роторно-роликовый или шестерёнчатый) – создаёт давление 3-7 бар в системе питания. Приводится в действие электродвигателем постоянного тока.
• Датчик уровня топлива – включает поплавковый механизм и потенциометр, преобразующий положение поплавка в электрический сигнал для указателя уровня в салоне.
• Фильтр грубой очистки (сетчатый фильтр-стакан) – задерживает крупные частицы загрязнений перед поступлением топлива в насос.
• Регулятор давления – поддерживает стабильное давление в топливной рампе через сброс излишков топлива обратно в бак.
• Демпфер пульсаций – гасит колебания давления, создаваемые насосом.

Рабочие характеристики компонентов модуля:

Компонент	Материал изготовления	Средний ресурс
Корпус модуля	Специальный пластик / Нержавеющая сталь	200 000 км
Сетка фильтра	Мелкоячеистый металл / Синтетическое волокно	80 000 км
Щётки электродвигателя	Графито-медный сплав	120 000 км

Принцип работы модуля: Топливо всасывается через фильтр-стакан, после чего насос нагнетает его через подающую магистраль к двигателю. Регулятор давления поддерживает постоянный напор, избыток горючего возвращается по отдельному трубопроводу. Датчик уровня непрерывно отслеживает объём топлива, изменяя сопротивление в цепи указателя. Важно: Отказ любого компонента модуля (засор фильтра, износ щёток насоса, загрязнение контактов датчика) приводит к нарушению работы всей системы питания.

Характерный гул при включении зажигания: признаки работы

При повороте ключа в положение "зажигание" (до запуска стартера) исправный бензонасос активируется на 2-3 секунды. Это сопровождается отчётливым низкочастотным гулом или жужжанием, доносящимся из области задних сидений или багажника (для большинства заднеприводных и многих переднеприводных авто). Звук возникает из-за работы электродвигателя насоса и вращения крыльчатки, создающей давление в топливной рампе.

Кратковременный гул свидетельствует о нормальном функционировании системы: насос успевает создать требуемое давление (обычно 3-5 атм) для моментального впрыска топлива при старте двигателя. Отсутствие этого звука или его аномальная продолжительность (более 5 секунд) – тревожный сигнал о возможных неисправностях в цепи питания насоса, реле, предохранителях или самом устройстве.

Ключевые особенности гула как индикатора

• Длительность: Короткий (1-3 сек), автоматически прекращается после создания давления.
• Тон: Ровный, без визга, скрежета или прерывистых "захлёбываний".
• Источник: Чётко локализуется в районе топливного бака (под задними сиденьями/в багажнике).

Характер звука	Возможная причина	Рекомендуемое действие
Гул отсутствует	Обрыв цепи, неисправное реле/предохранитель, поломка насоса	Проверка предохранителей, реле, напряжения на разъёме насоса
Гул слишком долгий или непрерывный	Утечка топлива, забитый фильтр, негерметичность рампы, износ насоса	Диагностика давления в топливной системе, замена фильтра
Гул с визгом или скрежетом	Износ подшипников двигателя насоса, попадание абразива в рабочую камеру	Замена бензонасоса, промывка бака

Появление чрезмерно громкого гула, дребезжания или изменение тональности часто указывает на износ насоса, загрязнение сетки-фильтра грубой очистки или работу с низким уровнем топлива в баке (насос охлаждается бензином). Игнорирование этих признаков может привести к полному отказу устройства и невозможности запуска двигателя.

Посторонние шумы и вой как индикатор износа подшипников

Характерный вой или высокочастотный гул при работе двигателя – один из первых признаков износа подшипников бензонасоса. Эти звуки возникают из-за нарушения плавности вращения вала электродвигателя насоса при повреждении шариковых или роликовых элементов подшипников. Шум наиболее отчетливо слышен на холостых оборотах или при низкой нагрузке, когда посторонние звуки двигателя минимальны.

Интенсивность воя напрямую зависит от степени разрушения подшипника: начальная стадия проявляется легким гулом, который усиливается до вибрации и металлического скрежета по мере прогрессирования износа. Игнорирование этих симптомов ведет к заклиниванию вала насоса, перегреву обмоток электродвигателя и полному отказу топливоподачи.

Диагностика и последствия изношенных подшипников

Для точной локализации шума используют механический стетоскоп. Прикладывая датчик к топливному модулю (обычно расположенному в баке) во время работы двигателя, можно четко идентифицировать источник гула. Ключевые риски дальнейшей эксплуатации:

• Увеличение зазоров в подшипниках → биение вала → повреждение крыльчатки
• Замыкание обмоток электродвигателя из-за перекоса ротора
• Падение производительности насоса → обеднение топливной смеси
• Полный отказ запуска двигателя при заклинивании

Стадия износа	Звуковой симптом	Рекомендуемое действие
Начальная	Тихий гул на холостом ходу	Контроль уровня шума, диагностика давления топлива
Прогрессирующая	Вой при разгоне, вибрация	Срочная замена бензонасоса
Критическая	Скрежет, рывки при работе	Немедленная остановка двигателя

Важно: Аналогичные шумы могут вызываться загрязнением сетки-фильтра или низким уровнем топлива в баке. Для верификации неисправности подшипников замеряют давление в топливной рампе – его падение ниже нормы (обычно 2.8-4 Бар для атмосферных двигателей) подтверждает износ насоса.

Затрудненный запуск двигателя: частый симптом неисправности

Проблемы с запуском силового агрегата – распространенное следствие нарушения работоспособности топливного насоса. Если двигатель долго проворачивается стартером перед запуском, особенно "на холодную" или после длительного простоя, бензонасос следует проверить в первую очередь. Это происходит из-за недостаточной производительности насоса или падения давления в топливной рампе ниже значений, необходимых для нормального впрыска форсунками.

Снижение давления часто вызвано износом внутренних компонентов насоса: крыльчатки, электродвигателя или клапанов. Также возможны утечки в топливной магистрали, засорение фильтра грубой очистки (сетки приемника) или выход из строя редукционного клапана. В таких случаях насос не способен быстро создать требуемое давление при включении зажигания, что увеличивает время запуска.

Сопутствующие признаки и диагностика

Помимо трудного пуска, о неисправности бензонасоса могут свидетельствовать:

• Провалы мощности при резком нажатии педали газа
• Неустойчивая работа двигателя на холостом ходу
• Глохнущий мотор под нагрузкой (при движении в гору или с кондиционером)

Для подтверждения диагноза необходимо замерить давление в топливной системе манометром. Сравнение полученных значений с нормативами производителя (обычно 2.8-4.0 бар для атмосферных двигателей) позволяет точно определить проблему. Тестирование проводят в трех режимах:

1. При включении зажигания (до запуска стартера)
2. На холостом ходу
3. С пережатой обратной магистралью (проверка производительности)

Значительное отклонение от нормы или медленный набор давления указывают на необходимость замены насоса или его компонентов.

Провалы мощности при разгоне из-за недостатка топлива

Провалы мощности при резком нажатии педали газа проявляются как задержка реакции двигателя, рывки или кратковременное снижение тяги. Это происходит, когда топливная система не успевает обеспечить возросший расход горючего при резком увеличении нагрузки и оборотов двигателя.

Ключевой причиной таких провалов часто становится несоответствие производительности бензонасоса текущим потребностям двигателя. Недостаточное давление или объем подаваемого топлива приводит к обеднению топливно-воздушной смеси, нарушая процесс сгорания.

Распространенные причины недостаточной подачи топлива

• Снижение производительности бензонасоса из-за естественного износа щеток, коллектора или крыльчатки
• Загрязнение топливного фильтра тонкой очистки, создающее избыточное сопротивление потоку
• Забитая сетка-паук на входе насоса в баке, ограничивающая объем забора топлива
• Некорректная работа регулятора давления, сбрасывающего излишки топлива в обратку
• Проблемы в электроснабжении (окисленные контакты, неисправное реле, падение напряжения на проводах)

Диагностика требует проверки давления в топливной рампе при разных режимах работы. Критичное падение давления при резком открытии дросселя подтверждает недостаточность производительности насоса или наличие перечисленных проблем в системе подачи топлива.

Двигатель глохнет под нагрузкой при отказе насоса

Под нагрузкой (разгон, подъём в гору) двигателю требуется больше топлива. Неисправный бензонасос не способен создать необходимое давление в топливной рампе, подавая недостаточный объём горючего.

Возникает "топливное голодание": смесь становится обеднённой, нарушается процесс сгорания. Это проявляется в рывках, потере мощности и остановке мотора, особенно при резком нажатии педали газа.

Механизм возникновения проблемы

• Снижение производительности насоса: Изношенные щётки, загрязнённый фильтр или повреждённая крыльчатка уменьшают подачу топлива ниже критического уровня.
• Падение давления в системе: Насос не преодолевает сопротивление топливопроводов и фильтров под нагрузкой, давление падает ниже нормы (обычно менее 2.5-3 бар).
• Нарушение смесеобразования: Форсунки впрыскивают мало топлива, смесь становится слишком бедной (много воздуха, мало бензина).

Ключевые симптомы отказа:

1. Двигатель работает нормально на холостом ходу, но глохнет при попытке резко ускориться.
2. Потеря мощности ощущается именно под нагрузкой (буксировка, крутой подъём).
3. Возможны хлопки во впускном коллекторе из-за непрогоревшей смеси.

Последствия игнорирования неисправности: Длительная работа на обеднённой смеси вызывает перегрев двигателя, прогар клапанов и поршней, повреждение каталитического нейтрализатора.

Плавающие обороты холостого хода как следствие

Проблемы с бензонасосом или подачей топлива являются одной из частых причин неустойчивой работы двигателя на холостом ходу. Плавающие обороты проявляются в виде самопроизвольного повышения и понижения частоты вращения коленчатого вала при отпущенной педали газа, когда автомобиль стоит на месте.

Нестабильное или недостаточное давление топлива, создаваемое насосом, напрямую влияет на способность системы впрыска обеспечивать точное дозирование топлива в цилиндры. На режиме холостого хода, где расход воздуха минимален, а доза впрыскиваемого топлива очень маленькая, даже незначительные колебания давления становятся критичными для стабильности работы.

Механизм возникновения проблемы

При ослаблении производительности бензонасоса или неисправности регулятора давления топлива в рампе возникают следующие процессы:

• Недостаточное давление в топливной рампе: Изношенный насос, забитый сетчатый фильтр (паук), поврежденные топливные магистрали или негерметичный регулятор давления не могут поддерживать требуемое системой давление, особенно при повышенном мгновенном расходе (например, при открытии дроссельной заслонки).
• Обеднение топливно-воздушной смеси: Электронный блок управления (ЭБУ) двигателя рассчитывает количество впрыскиваемого топлива, основываясь на показаниях датчиков (ДМРВ/ДАД, ДПДЗ, ДТОЖ, лямбда-зонда) и ожидая определенного давления в рампе. Если реальное давление ниже расчетного, то при той же длительности импульса впрыска в цилиндры попадает меньше топлива, чем нужно.
• Реакция ЭБУ и плавающие обороты: Получив сигнал от лямбда-зонда о слишком бедной смеси, ЭБУ пытается скорректировать ситуацию, увеличивая длительность импульса впрыска. Это временно повышает обороты. Однако, если давление остается нестабильным или низким, смесь снова обедняется, обороты падают. ЭБУ снова корректирует впрыск в сторону обогащения. Этот цикл повторяется, вызывая характерное "плавание" оборотов.
• Особенности холостого хода: На холостом ходу запас по корректировкам впрыска у ЭБУ меньше, чем под нагрузкой. Малые дозы топлива и низкое давление делают систему особенно чувствительной к любым отклонениям в подаче горючего. Даже кратковременные просадки давления, которые на ходу могут быть незаметны, на холостом ходу приводят к провалам и неустойчивости.

Важно понимать: Плавающие обороты холостого хода - это симптом. Хотя неисправность бензонасоса или системы подачи топлива является частой его причиной, этот же симптом может вызываться множеством других проблем (неисправность РХХ, ДПДЗ, ДМРВ, подсос воздуха, негерметичность форсунок, проблемы с зажиганием, датчиком положения коленвала и т.д.).

Сопутствующие симптомы при проблемах с топливоподачей

Симптом	Причина (связанная с бензонасосом/топливоподачей)
Затрудненный запуск двигателя (особенно "на горячую")	Насос не создает достаточного давления для быстрого запуска, потеря давления в рампе после остановки двигателя.
Потеря мощности, провалы, рывки при разгоне	Насос не успевает подавать нужный объем топлива под нагрузкой, просадки давления.
Повышенный шум работы бензонасоса	Износ насоса, работа "на сухую" из-за забитого фильтра, загрязнение.
Двигатель глохнет на холостом ходу или при резком сбросе газа	Критическое падение давления топлива в моменты перехода между режимами.

Диагностика проблемы с топливоподачей как причины плавающих оборотов обязательно включает замер давления топлива в рампе на холостом ходу, при перегазовках и с пережатой обраткой (если применимо). Сравнение полученных значений с нормой для конкретного двигателя и проверка стабильности давления являются ключевыми для подтверждения или исключения неисправности бензонасоса, регулятора давления или засорения топливных фильтров.

Значительный рост расхода топлива при износе

Изношенный бензонасос теряет способность поддерживать требуемое давление в топливной рампе. При падении давления ниже нормы (обычно 2.5-4 бар для бензиновых двигателей) электронный блок управления (ЭБУ) компенсирует недостаток, увеличивая время открытия форсунок. Это приводит к переобогащению топливно-воздушной смеси и неполному сгоранию топлива.

Дополнительные факторы повышенного расхода включают работу насоса на пределе мощности для попытки достичь заданных параметров. Это вызывает перегрев электродвигателя и ускоренный износ щеток, что еще больше снижает КПД системы. Насос начинает потреблять больше электроэнергии от генератора, увеличивая нагрузку на двигатель.

Ключевые последствия износа

• Просадки давления при резком нажатии педали газа
• Нестабильная работа двигателя на холостом ходу
• Затрудненный пуск, особенно "на горячую"
• Характерный высокочастотный вой из топливного бака

Параметр	Норма	При износе
Давление в рампе	3.0-4.0 бар	1.5-2.5 бар
Потребление тока	4-7 А	8-12 А
Рост расхода топлива	0%	15-25%

Диагностика требует проверки давления топлива манометром и замера потребляемого тока. Игнорирование симптомов ведет к катализатору проблем: нагрузке на форсунки, пропускам зажигания и риску полного отказа насоса с обездвиживанием автомобиля.

Проверка давления в рампе манометром

Для диагностики неисправностей бензонасоса и топливной системы измеряют давление в топливной рампе с помощью механического манометра. Процедура позволяет оценить производительность насоса, исправность регулятора давления и герметичность магистралей без сложного оборудования.

Перед началом проверки убедитесь в безопасности: снимите давление в системе через специальный клапан рампы или предохранительный штуцер, отключите топливный насос (через реле или предохранитель), подготовьте ветошь для впитывания бензина. Подключение манометра выполняется к сервисному ниппелю рампы.

Алгоритм проверки

1. Подключите манометр: используйте переходник для герметичного соединения с ниппелем рампы.
2. Запустите двигатель: зафиксируйте давление на холостом ходу (обычно 2.5-4 бар в зависимости от системы).
3. Проверьте реакцию: резко нажмите педаль газа – давление должно кратковременно возрасти на 0.3-0.8 бар.
4. Оцените удержание: заглушите мотор и отследите падение давления за 10 минут (норма: не более 0.5 бар).
5. Сравните с нормативами: сверьте полученные значения с требованиями производителя авто.

Типичные неисправности по результатам замеров:

Симптом	Возможная причина
Давление ниже нормы	Износ бензонасоса, засор фильтра, неисправность регулятора
Скачки давления	Завоздушивание системы, неисправность обратного клапана
Быстрый спад после остановки	Утечка в топливопроводах или форсунках

Важно: для точной интерпретации результатов учитывайте тип системы питания (карбюраторная, инжекторная, с обратной магистралью или без). При отклонениях проверьте сопротивление бензонасоса, цепь питания и состояние топливного фильтра.

Тестирование напряжения на клеммах насоса

Проверка напряжения на клеммах бензонасоса выполняется при выявлении проблем с подачей топлива. Непосредственный замер производится на электрическом разъёме насоса при включённом зажигании или во время работы стартера.

Для процедуры потребуется мультиметр, переключённый в режим измерения постоянного напряжения (DC) с диапазоном до 20 В. Щупы прибора подключаются к токоведущим контактам разъёма насоса с соблюдением полярности.

Порядок выполнения замера

Этапы тестирования:

1. Отсоединить разъём питания топливного модуля.
2. Включить зажигание без запуска двигателя (положение ON).
3. Приложить щупы мультиметра к центральным клеммам разъёма:
   • Красный щуп – к плюсовому проводу (обычно красный/чёрный)
   • Чёрный щуп – к массе (коричневый/чёрно-коричневый)
4. Зафиксировать показания прибора на экране мультиметра.

Анализ результатов:

Показания напряжения	Диагностируемая неисправность
12-13.5 В	Нормальное питание
Менее 11 В	Проблемы в цепи: Окисление контактов Обрыв проводки Неисправность реле
0 В	Отсутствие питания: Сгоревший предохранитель Неисправность иммобилайзера Обрыв цепи управления

Важно: При нормальном напряжении и отсутствующей работе насоса проверяют сопротивление обмотки электродвигателя. Значение ниже 1 Ома или выше 100 Ом указывает на внутреннюю неисправность помпы.

Прозвонка цепи питания бензонасоса мультиметром

Прозвонка цепи позволяет выявить обрыв проводов, окисление контактов или неисправность реле/предохранителей. Для проверки потребуется мультиметр в режиме измерения сопротивления (Ω) или прозвонки (значок диода).

Перед началом работ снимите клемму с аккумулятора. Найдите разъем питания бензонасоса (обычно под задним сиденью, в лючке багажника или рядом с топливным баком). Отсоедините колодку от насоса для безопасных измерений.

1. Проверка предохранителя:
   • Извлеките предохранитель топливного насоса (номера указаны в мануале авто)
   • Установите мультиметр в режим прозвонки
   • Приложите щупы к контактам предохранителя: звуковой сигнал означает исправность
2. Тест реле насоса:
   • Найдите реле бензонасоса в монтажном блоке
   • Прозвоните контакты 30 и 87: при подаче напряжения на катушку реле (контакты 85-86) должно появляться замыкание
3. Диагностика проводки:
   • Один щуп мультиметра подключите к контакту «+» разъема насоса
   • Второй щуп – к выводу «+» реле или предохранителя
   • Сопротивление ниже 1 Ом подтверждает целостность провода
   • Аналогично проверьте «массовый» провод (между контактом «-» насоса и кузовом авто)

Проверка напряжения

Включите зажигание (не запуская двигатель). Установите мультиметр в режим DCV (20V). Подсоедините щупы:

• Красный – к плюсовому контакту разъема насоса
• Черный – к минусовому контакту или кузову авто

Исправная цепь покажет 12±0.5V. Отсутствие напряжения указывает на обрыв в силовых проводах, неисправность реле или ЭБУ.

Замер силы тока для оценки нагрузки электродвигателя

Контроль силы тока, потребляемого электродвигателем бензонасоса, является важным диагностическим методом для оценки его фактической нагрузки и состояния. Отклонения от номинальных значений тока указывают на потенциальные проблемы в топливной системе или неисправности самого насоса. Замер выполняется с помощью амперметра (мультиметра с соответствующей функцией), подключаемого в разрыв цепи питания электродвигателя.

Нормальный рабочий ток для большинства автомобильных бензонасосов обычно находится в диапазоне 4-8 Ампер, но точное значение всегда следует сверять с техническими характеристиками конкретной модели. Стабильно повышенный ток свидетельствует о чрезмерной нагрузке на двигатель, в то время как пониженный или отсутствующий ток указывает на проблемы с питанием или обрыв обмоток.

Интерпретация результатов замера

Значения силы тока и их изменения позволяют сделать следующие выводы о состоянии бензонасоса:

• Ток в пределах нормы: Электродвигатель исправен, нагрузка соответствует расчетной (нормальный режим работы).
• Ток стабильно превышает норму:
  • Загрязнение топливного фильтра или сетки-паука.
  • Заужение топливных магистралей.
  • Повышенное сопротивление вращению из-за износа или заклинивания подшипников/щеток двигателя.
  • Деформация или повреждение крыльчатки насоса.
• Ток ниже нормы или равен нулю:
  • Обрыв обмоток электродвигателя.
  • Неисправность цепи питания (проводка, реле, предохранитель).
  • Сильный износ щеток двигателя.
  • Механическое заклинивание ротора (ток может кратковременно "скакнуть" в момент включения).
• Ток "прыгает" или нестабилен: Проблемы с контактами в цепи питания, сильный износ щеток коллектора двигателя, межвитковое замыкание обмоток.

Важные замечания при замере: Замеры следует проводить при работающем двигателе и разных режимах нагрузки (холостой ход, средние обороты). Используйте исправный и точно настроенный мультиметр с достаточным диапазоном измерения постоянного тока. Учитывайте, что пусковой ток при включении зажигания (до запуска ДВС) всегда значительно выше рабочего – это нормально.

Показание тока	Возможная причина	Рекомендуемое действие
Норма (напр. 5.5А)	Исправный насос, нормальная нагрузка	Диагностика не требуется (в контексте насоса)
Высокий стабильный (напр. 9-12А)	Забитый фильтр/сетка, износ насоса, сопротивление в магистрали	Проверить/заменить фильтры, проверить давление и производительность насоса
Низкий/Отсутствует (0-2А)	Обрыв цепи питания, обрыв обмоток, заклинивание	Проверить питание (реле, предохранитель, проводку), при наличии питания – замена насоса
Нестабильный (колебания)	Плохие контакты, износ щеток, межвитковое замыкание	Проверить разъемы и массу, при их исправности – замена насоса

Сравнение измеренного тока с паспортными данными насоса и анализ его стабильности дают объективную информацию о степени износа электродвигателя и наличии посторонних нагрузок в топливной системе, позволяя точно локализовать неисправность.

Замена сеточки-фильтра без снятия насосного модуля

Для замены сеточки-фильтра без демонтажа насосного модуля потребуется доступ к топливному баку через технологическое отверстие под задним сиденьем или в багажнике (в зависимости от модели авто). Предварительно снимите декоративную заглушку и отключите минусовую клемму аккумулятора во избежание искрообразования.

Отсоедините разъемы питания бензонасоса и топливопроводов, предварительно сбросив давление в системе (через специальный клапан на топливной рампе или аккуратно ослабив соединение). Маркируйте патрубки во избежание ошибок при сборке. С помощью специального съемного ключа или аккуратными ударами молотка через деревянную проставку ослабьте прижимное кольцо крышки модуля.

Пошаговая процедура извлечения сетки

1. Снимите прижимное кольцо и достаньте крышку модуля с уплотнительным кольцом.
2. Поднимите топливозаборный узел на 5-7 см, фиксируя его положение клиньями из дерева или пластика.
3. Отогните фиксаторы стакана сеточки или ослабьте хомут крепления (в зависимости от конструкции).
4. Снимите старую сетку, очистите посадочное место от грясти ветошью без ворса.
5. Установите новую сетку до характерного щелчка фиксаторов, избегая перекосов.

При обратной сборке обязательно замените уплотнительное кольцо крышки и смажьте его бензином для предотвращения повреждений. Проверьте герметичность соединений запуском двигателя, уделяя внимание стыкам топливопроводов. Важно: не допускайте попадания грязи в открытый топливный бак – используйте чистые ветошь и инструменты.

Типовые ошибки	Последствия
Использование старого уплотнителя	Утечка паров топлива, запах в салоне
Перепутывание топливопроводов	Затрудненный пуск, перебои работы ДВС
Деформация сетки при установке	Снижение пропускной способности фильтра

Демонтаж модуля: техника безопасности

Работа с топливной системой требует строгого соблюдения противопожарных мер из-за легковоспламеняющихся паров бензина. Исключите источники открытого огня, искр и статического электричества в радиусе 5 метров, обеспечьте принудительную вентиляцию помещения. Запрещено использовать инструменты, образующие искры при ударе или трении.

Обязательно снимите давление в топливной магистрали перед отсоединением шлангов: для этого после остановки двигателя извлеките реле бензонасоса и запустите мотор до полной выработки остатков топлива в системе. Отсоедините отрицательную клемму аккумулятора для предотвращения случайного запуска насоса и искрообразования.

Ключевые этапы подготовки

1. Подготовка рабочей зоны:
   • Постелить абсорбирующие материалы под топливный бак
   • Установить огнетушитель класса B (для горючих жидкостей) в зоне доступа
2. Индивидуальная защита:
   • Использовать химически стойкие перчатки (нитриловые)
   • Надеть защитные очки для предотвращения попадания бензина в глаза
3. Обращение с компонентами:
   • Не допускать падения модуля – чувствительные детали повреждаются при ударе
   • Закрыть открытые топливные магистрали заглушками сразу после отсоединения

Опасность	Мера предосторожности
Прямой контакт с топливом	Использовать воронку при сливе бензина из модуля
Статическое электричество	Заземлить корпус авто и инструмент антистатическим браслетом

Чистка посадочного места и замена уплотнителей

После демонтажа топливного модуля тщательно очистите посадочное место насоса в баке от грязи, ржавчины и остатков старых уплотнителей. Используйте безворсовые салфетки и очиститель для топливных систем, избегая абразивных материалов, способных повредить поверхность. Убедитесь, что вентиляционные отверстия бака не засорены – их загрязнение нарушает герметичность при установке нового кольца.

Перед монтажом смажьте новое уплотнительное кольцо чистым бензином или силиконовой смазкой (только для совместимых материалов!). Убедитесь, что резина не имеет перекручиваний, равномерно уложена в канавку на горловине бака. Запрещается использовать герметики – они разрушают резину и нарушают геометрию соединения.

Критические этапы замены

1. Подбор уплотнителя: Используйте только оригинальные детали или сертифицированные аналоги. Несоответствие размера/материала вызывает утечки паров топлива.
2. Правильная установка: Надежно зафиксируйте кольцо в канавке, избегая растяжения. Прижимной фланец насоса затягивайте крест-накрест с рекомендованным моментом (перетяжка деформирует уплотнение).
3. Контроль герметичности: После сборки запустите двигатель, проверьте область соединения на отсутствие запаха бензина и видимых подтеков.

Ошибка	Последствие
Использование старого/деформированного кольца	Утечка топливных паров, запах бензина в салоне
Попадание мусора на посадочную поверхность	Разгерметизация топливной системы, риск возгорания
Применение несовместимой смазки	Разбухание или разрушение резины

Правила установки нового бензонасоса и первые пуски

Перед установкой убедитесь в совместимости нового бензонасоса с моделью автомобиля. Подготовьте необходимые инструменты: торцевые ключи, отвертки, защитные перчатки и чистую ветошь. Обесточьте бортовую сеть, сняв клемму «минус» с аккумулятора, и стравите остаточное давление в топливной системе через специальный клапан на рампе.

Аккуратно демонтируйте старый насос, предварительно отсоединив топливные шланги и электрический разъем. Тщательно очистите посадочное место в топливном баке от грязи и остатков топлива. Установите новый бензонасос, используя оригинальные уплотнители и крепеж, чтобы исключить перекосы и повреждения. Надежно зафиксируйте топливные магистрали и разъем питания согласно схеме подключения.

Проверка герметичности и первый запуск

1. Подайте питание на насос без запуска двигателя (включив зажигание на 5-10 секунд) для предварительной прокачки системы.
2. Визуально проверьте соединения на отсутствие подтеков топлива, особенно в зоне уплотнителя модуля.
3. Запустите двигатель, контролируя равномерность работы. При резких скачках оборотов заглушите мотор и проверьте правильность подключения.
4. Измерьте давление в топливной рампе манометром. Сравните показатели с нормой для вашей модели (например:

   Тип двигателя	Давление (бар)
   Атмосферный бензиновый	2.8–3.5
   Турбированный	3.8–4.5

   )

Совершите пробную поездку на малых оборотах, обращая внимание на стабильность подачи топлива. При появлении шумов или рывков повторно диагностируйте систему. Важно: первые 20-30 км избегайте высоких нагрузок для адаптации компонентов.

Рекомендации для продления срока службы насоса

Соблюдение простых правил эксплуатации и обслуживания значительно увеличивает ресурс топливного насоса.

Ключевые факторы, негативно влияющие на его долговечность – перегрев, работа "на сухую", загрязнение и низкое качество топлива.

Основные меры профилактики

• Заправляйтесь на проверенных АЗС. Избегайте дешёвого топлива сомнительного качества и заправок с явными признаками плохого состояния резервуаров (грязь вокруг горловины, ржавчина).
• Не допускайте постоянной езды с минимальным уровнем топлива (менее 1/4 бака). Бензин охлаждает электродвигатель насоса. Его недостаток вызывает перегрев и ускоряет износ.
• Своевременно меняйте топливный фильтр (согласно регламенту ТО автомобиля). Засорённый фильтр заставляет насос работать под повышенной нагрузкой, сокращая его ресурс.
• Избегайте попадания грязи и воды в топливный бак. Не заливайте топливо из канистр без воронки с мелкой сеткой, следите за чистотой и целостностью горловины бака.
• Не включайте зажигание без запуска двигателя без необходимости. При каждом включении зажигания насос кратковременно работает для создания давления, даже если двигатель не запускается.
• Используйте качественные оригинальные или проверенные совместимые аналоги при замене. Дешёвые несертифицированные насосы часто имеют малый ресурс.

Признаки проблем: Если заметили усиливающийся шум (вой, писк) из области бака, затруднённый запуск двигателя, провалы мощности или двигатель глохнет – немедленно проведите диагностику топливной системы.

Список источников

При подготовке материала о бензонасосе использовались специализированные технические источники, обеспечивающие точность описания устройства, его функций и принципов работы. Достоверность информации подтверждена инженерной документацией и экспертными данными.

Основой для статьи послужили современные автомобильные справочники, руководства по ремонту и технические обзоры от производителей компонентов топливных систем. Особое внимание уделено актуальным стандартам проектирования и эксплуатации бензонасосов.

• Учебники по устройству автомобиля – разделы о топливных системах инжекторных и карбюраторных двигателей
• Руководства по ремонту конкретных марок автомобилей (издательства Haynes, Chilton)
• Техническая документация производителей бензонасосов (Bosch, VDO, Delphi)
• Инженерные справочники по топливной аппаратуре ДВС
• Монографии по диагностике неисправностей топливных систем
• Технические бюллетени автомобильных производителей
• Специализированные автомобильные энциклопедии
• Материалы отраслевых конференций по системам впрыска топлива

Видео: Признаки неисправности Бензонасоса, быстро, по делу и


• Миниатюрный внедорожник Mitsubishi Pajero Mini

• PlayMe P400 Tetra - видеорегистратор с детектором радаров

• Легендарный путь американских автомобилей - от истоков до современности
