Бьет в руль при торможении - причины вибрации и способы её устранения
Статья обновлена: 18.08.2025
Резкая вибрация руля или педали тормоза, ощутимые удары в рулевое колесо при замедлении – тревожный сигнал, который нельзя игнорировать. Этот эффект не только доставляет дискомфорт, но и свидетельствует о потенциально опасных неисправностях тормозной системы или ходовой части автомобиля.
Понимание причин проблемы – первый шаг к ее устранению. Чаще всего вибрации провоцируют деформированные тормозные диски, износ компонентов подвески или неправильная балансировка колес. В статье подробно разберем основные источники биения и эффективные методы их диагностики и ремонта.
Топ-5 причин вибрации: от тормозных дисков до подвески
Вибрация в руле при торможении – распространённая проблема, сигнализирующая о неисправностях в критически важных системах автомобиля. Игнорирование этого симптома приводит к ускоренному износу деталей и снижению безопасности управления.
Для эффективного устранения вибрации необходимо точно определить её источник. Основные причины чаще всего связаны с состоянием тормозной системы, ходовой части или колёс.
Основные источники проблемы
Деформированные тормозные диски
Перегрев от интенсивного торможения или попадание воды на раскалённый диск вызывает коробление рабочей поверхности. При вращении неравномерный износ создаёт биение, передающееся на руль.Износ или загрязнение тормозных колодок
Накопление грязи, неравномерный износ фрикционного слоя или заклинивание суппорта приводят к прерывистому контакту с диском, провоцируя вибрацию.Люфт ступичного подшипника
Чрезмерный износ подшипника вызывает осевое биение колеса. При нажатии на педаль тормоза усиливается нагрузка, что проявляется в виде ударов в рулевую рейку.Неисправности подвески
Изношенные сайлентблоки рычагов, шаровые опоры или рулевые наконечники не гасят колебания. Тормозное усилие провоцирует их резонанс, ощущаемый на руле.Дисбаланс колёс или повреждения шин
Отсутствие балансировки, деформация дисков, "грыжи" на покрышках или разная степень износа протектора нарушают равномерность вращения, усиливая вибрацию при замедлении.
Деформация тормозного диска - главный виновник вибраций
При торможении биение в руль чаще всего вызывает коробление тормозного диска. Его рабочая поверхность теряет идеальную плоскостность, образуя микроскопические волны или локальные зоны утолщения. Когда колодки сжимают такой диск, возникают пульсирующие усилия, передающиеся через суппорт на ступицу, подвеску и рулевую рейку.
Деформация развивается из-за экстремальных температурных нагрузок. Резкое охлаждение раскаленного диска (например, при проезде лужи после интенсивного торможения) вызывает неравномерное сжатие металла. Другие причины: перетяжка болтов колес с нарушением момента затяжки, заводской брак, естественный износ или механические повреждения при ударе.
Как устранить проблему
Доступные решения зависят от степени повреждения:
- Проточка диска – снимает тонкий слой металла, восстанавливая плоскостность. Применима при остаточной толщине выше минимально допустимой производителем.
- Замена дисков – обязательна при сильной деформации, критическом износе или трещинах. Меняйте диски парно на одной оси.
Важно! Новые диски требуют правильной обкатки (притирки):
- Совершите 5-7 плавных торможений со скорости 60 км/ч до 20 км/ч.
- Дайте дискам остыть без стояния на тормозе.
- Избегайте экстренных остановок первые 200 км пробега.
| Профилактическая мера | Эффект |
|---|---|
| Плавное торможение без длительного удержания педали после нагрева | Предотвращает термоудар при контакте с водой |
| Крестообразная затяжка болтов с динамометрическим ключом | Исключает перекос диска при монтаже |
| Регулярная очистка ступицы от грязи и окислов | Обеспечивает плотное прилегание диска |
Как определить кривизну диска без снятия колеса
Для диагностики кривизны диска без демонтажа колеса потребуется домкрат, надежные подставки под кузов и помощник. Поднимите автомобиль так, чтобы колесо свободно вращалось в воздухе, но оставалось на ступице. Убедитесь в надежной фиксации машины на подставках – безопасность превыше всего.
Подготовьте точку отсчета: прикрепите к неподвижной части подвески (например, рычагу или амортизатору) жесткий предмет с тонким краем – подойдет пластиковая бутылка с водой, зажатая струбциной, или металлический штырь. Контрольная точка должна находиться в 2-3 мм от поверхности диска и строго напротив него по горизонтали.
Порядок проверки
- Проверьте люфт колеса: возьмитесь за шину сверху и снизу, резко покачайте. Если слышен стук или ощущается подвижность – проблема в подшипнике или шаровых опорах, а не в диске.
- Начните вращение: попросите помощника медленно прокручивать колесо за шину.
- Контролируйте зазор: внимательно следите за расстоянием между краем контрольного предмета и поверхностью диска (особенно в зоне обода).
Оценка результатов
| Наблюдаемый эффект | Вероятная проблема |
| Расстояние меняется равномерно при каждом обороте | Горизонтальное биение диска (восьмерка) |
| Зазор изменяется волнообразно на отдельных участках | Локальная деформация обода (вмятины) |
| Зазор постоянный по всему ободу, но диск визуально "гуляет" | Кривизна центральной части (ступицы) |
Важно! Для точности сделайте несколько оборотов. Если зазор меняется более чем на 1.5-2 мм – диск требует ремонта или замены. Учтите, что сильная грязь или балансировочные грузики могут искажать результаты.
Замена vs проточка: когда ремонтировать диски экономически выгодно
Проточка тормозных дисков – механическое выравнивание рабочей поверхности на специальном станке для устранения биения и вибраций. Это целесообразно при незначительных дефектах: мелких неровностях, легкой короблении или небольших локальных повреждениях (например, от заклинивших колодок). Стоимость проточки обычно в 2-3 раза ниже покупки нового диска, что делает её привлекательным вариантом при умеренном износе.
Замена дисков на новые становится экономически оправданной в нескольких ключевых сценариях. Во-первых, при достижении минимально допустимой толщины диска (значение указано на его торце или в руководстве по эксплуатации авто). Протачивать такой диск запрещено – это опасно! Во-вторых, при глубоких выработках (бороздах), сильной деформации (искривлении) или наличии трещин – проточка либо невозможна, либо потребует снятия такого слоя металла, что оставшаяся толщина станет критически малой. В-третьих, если стоимость проточки сопоставима с ценой нового диска эконом-сегмента.
Ключевые критерии выбора
Чтобы принять взвешенное решение, оцените следующие факторы:
- Толщина диска: Измерьте остаточную толщину микрометром и сравните с минимально допустимой. Если запас менее 1-2 мм после проточки – только замена.
- Степень повреждений: Глубокие канавки (>1-1.5 мм), заметное биение (>0.1-0.15 мм), волнообразный износ, трещины – сигналы к замене.
- Стоимость услуг и запчастей: Сравните цену проточки (обоих дисков оси!) со стоимостью новых дисков. Если разница незначительна (менее 30-40%) – выгоднее замена.
- Ресурс: Проточенный диск прослужит меньше нового. Учитывайте, сколько вы планируете эксплуатировать автомобиль.
Экономическая целесообразность проточки:
| Ситуация | Проточка | Замена |
| Небольшой дисбаланс, легкая коробленность | Да (оптимально) | Нет |
| Поверхностная ржавчина после простоя | Да | Нет |
| Глубокие борозды (выработка) | Нет | Да |
| Диск утоньшен (близок к min) | Нет (опасно!) | Да |
| Стоимость проточки > 60% цены новых дисков | Нет | Да |
Важно: Проточка эффективна только при параллельной замене тормозных колодок. Всегда протачивайте или меняйте диски на одной оси (оба передних/оба задних) одновременно! Экономия на одном диске нарушит баланс торможения и вернет вибрацию.
Неправильная установка колес и последствия для тормозной системы
Некорректный монтаж колес, особенно при нарушении центровки на ступице, приводит к биению диска или барабана относительно оси вращения. Даже незначительный перекос при затяжке болтов вызывает эксцентриситет, который передается на тормозные компоненты при вращении.
Вибрация при торможении возникает из-за неравномерного контакта колодок с поверхностью тормозного диска/барабана. Деформированный из-за неправильной установки диск создает переменное сопротивление, что провоцирует пульсацию в педали и рулевой колонке. Длительная эксплуатация усугубляет деформацию, повреждает суппорт и ускоряет износ колодок.
Ключевые последствия для тормозной системы
- Деформация тормозного диска: Локальный перегрев из-за неравномерного прилегания колодок вызывает "ведение" поверхности.
- Ускоренный износ колодок: Точечный контакт приводит к клинообразному стиранию фрикционного материала.
- Повреждение направляющих суппорта: Вибрация увеличивает нагрузку на подвижные элементы, вызывая заклинивание.
- Разрушение ступичного подшипника: Дисбаланс создает ударные нагрузки, сокращая ресурс узла.
Как устранить проблему
- Проверьте затяжку колесных болтов/гаек динамометрическим ключом с соблюдением схемы "крест-накрест".
- Отбалансируйте колеса на стенде с точностью до 5 г, уделяя внимание чистоту посадочных поверхностей.
- Проконтролируйте тормозные диски на биение: допустимый показатель – не более 0.05 мм.
- При выявлении деформации замените диски/барабаны и колодки комплектом.
| Симптом | Причина | Решение |
|---|---|---|
| Биение на скорости 60-80 км/ч | Дисбаланс колес | Балансировка с очисткой диска |
| Пульсация только при торможении | Кривизна тормозного диска | Проточка или замена диска |
| Дребезжание при езде по неровностям | Недотянутые колесные болты | Повторная затяжка по схеме |
Важно: После любых работ с подвеской или тормозами выполняйте тестовый заезд с контролем вибраций на разных скоростях и интенсивности торможения.
Роль суппортов: заклинивание направляющих как причина биения
Направляющие суппорта обеспечивают плавное перемещение скобы относительно тормозного диска, равномерно распределяя усилие на обе колодки. При их заклинивании суппорт теряет подвижность: одна колодка постоянно контактирует с диском, а вторая прижимается с запозданием или недостаточно плотно. Это создает асимметричное тормозное усилие и периодическое проскальзывание.
Неравномерный контакт колодок провоцирует локальный перегрев диска, вызывая его деформацию («ведение»). При вращении деформированный участок взаимодействует с колодками рывками, передавая ударные нагрузки через ступицу и элементы подвески на рулевую рейку. Результат – ощутимая вибрация на руле и педали тормоза, особенно заметная на высоких скоростях.
Диагностика и устранение проблемы
Признаки заклинивания:
- Вибрация проявляется только при торможении, усиливаясь с ростом скорости.
- Неравномерный износ колодок (одна стёрта сильнее).
- Подклинивание колеса после отпускания педали тормоза.
Алгоритм ремонта:
- Снять суппорт, демонтировать направляющие пальцы.
- Оценить состояние: коррозия, загрязнения, механические повреждения.
- Очистить посадочные отверстия и пальцы металлической щеткой/спецсредствами.
- Проверить свободный ход пальцев в скобе (должны двигаться без усилий).
- Нанести на пальцы высокотемпературную смазку для направляющих (например, на основе меди).
- Заменить деформированные пальцы или изношенные пыльники.
| Последствия игнорирования | Профилактика |
|---|---|
| Ускоренный износ дисков и колодок | Регулярная очистка/смазка (каждые 20-30 тыс. км) |
| Перегрев тормозной системы | Замена пыльников при повреждении |
| Разрушение ступичного подшипника | Избегание мойки колеркс сильной струей в зоне суппорта |
Диагностика закисших направляющих тормозного суппорта
Закисание направляющих суппорта – частая причина вибрации руля при торможении. Оно нарушает равномерный прижим колодок к диску, создавая биение. Диагностику начинают после визуального осмотра тормозных дисков на предмет кривизны и дефектов.
Основной признак проблемы – неравномерный износ колодок (одна стерта сильнее другой) или подклинивание суппорта. Для точного выявления закисших направляющих выполните следующие действия:
Порядок проверки
- Поднимите автомобиль домкратом и снимите колесо для доступа к суппорту.
- Попробуйте вручную сдвинуть суппорт вдоль направляющих пальцев. Затрудненное движение или полная неподвижность подтверждают закисание.
- Извлеките направляющие пальцы, открутив защитные колпачки и болты крепления. Осмотрите их поверхность:
- Ржавчина, глубокие царапины или отсутствие смазки – явные дефекты.
- Проверьте целостность резиновых пыльников: трещины приводят к попаданию грязи и влаги.
- Оцените состояние посадочных отверстий в скобе суппорта. Внутри не должно быть коррозии или задиров.
| Признак неисправности | Последствие для торможения |
|---|---|
| Ржавчина на пальцах | Суппорт не центрируется, колодки прижимаются неравномерно |
| Высохшая/смытая смазка | Усилие трения в направляющих, подклинивание |
| Поврежденный пыльник | Ускоренная коррозия пальцев, засорение механизма |
Важно: Диагностику проводят на всех суппортах, даже если симптомы проявляются только с одной стороны. Частичное закисание нескольких направляющих усиливает дисбаланс и вибрацию.
Износ ступичного подшипника: как он влияет на торможение
Изношенный ступичный подшипник создает люфт и нарушает геометрию вращения колеса. При торможении колодки неравномерно прижимаются к поверхности диска из-за биения колеса, вызванного поврежденным подшипником. Это усиливает вибрацию, передающуюся через элементы подвески и рулевую рейку непосредственно на руль.
Прогрессирующий износ подшипника увеличивает амплитуду колебаний колеса. Особенно заметен эффект на высоких скоростях: вибрация возникает при нажатии на педаль тормоза и пропадает после ее отпускания. Игнорирование проблемы приводит к ускоренному износу тормозных дисков, колодок и смежных узлов ходовой части.
Диагностика и последствия
Проверить износ можно двумя способами:
- Вывешивание колеса: покачайте колесо вертикально и горизонтально – люфт указывает на неисправность.
- Проверка на ходу: характерный гул или грохот при повороте (нагрузка смещается на внешний или внутренний подшипник).
Критические последствия езды с неисправным подшипником:
- Ускоренный износ шин из-за неправильного угла схождения.
- Перегрев ступицы и риск заклинивания колеса.
- Деформация тормозного диска от ударных нагрузок.
| Симптом при торможении | Причина |
|---|---|
| Вибрация усиливается с ростом скорости | Увеличение центробежных сил из-за дисбаланса колеса |
| "Бьет" в руль только при замедлении | Люфт подшипника провоцирует биение тормозного диска |
Устранение проблемы требует обязательной замены ступичного подшипника. После установки нового узла проверьте балансировку колес и состояние тормозных дисков – их проточка или замена может понадобиться из-за возникшей деформации.
Проверка люфта ступицы самостоятельно за 5 шагов
Люфт ступичного подшипника – частая причина вибрации руля при торможении. Износ или неправильная затяжка подшипника приводят к биению колеса, передающемуся на рулевую рейку. Своевременная диагностика предотвратит усугубление проблемы.
Для проверки потребуется домкрат, противооткатные упоры, монтировка или большой монтажный ломик. Убедитесь, что автомобиль стоит на ровной площадке с включенным ручным тормозом. Работайте в защитных перчатках.
Пошаговый алгоритм проверки
- Поднимите автомобиль: Установите противооткатные упоры под колеса противоположной оси. Приподнимите домкратом проверяемую сторону, пока колесо не оторвется от земли. Зафиксируйте авто на подставке (не полагайтесь только на домкрат!).
- Проверка вертикального люфта: Возьмитесь за колесо в положениях "12 и 6 часов". Резко покачайте его на себя-от себя. Чувствуемый стук или заметное смещение указывают на критический износ подшипника.
- Проверка горизонтального люфта: Перехватите колесо в положениях "3 и 9 часов". Повторите покачивание из стороны в сторону. Люфт более 1-2 мм требует внимания.
- Контроль монтировкой: Приложите монтировку между поворотным кулаком и рычагом подвески. Аккуратно подденьте, создавая нагрузку на ступицу. Наблюдайте за зазором между тормозным диском и суппортом – движение диска относительно колодок подтверждает люфт.
- Проверка вращения: Раскрутите колесо рукой. Плавное вращение без шума – норма. Гул, хруст, рывки или заметное сопротивление сигнализируют о повреждении подшипника.
Обнаруженный люфт требует замены ступичного подшипника. Эксплуатация с неисправностью опасна! Дополнительно осмотрите тормозные диски на деформацию – их биение также вызывает вибрацию при торможении.
Если люфт отсутствует, но вибрация сохраняется, проверьте шаровые опоры, рулевые наконечники и балансировку колес. Комплексная диагностика – ключ к устранению "биения" в руль.

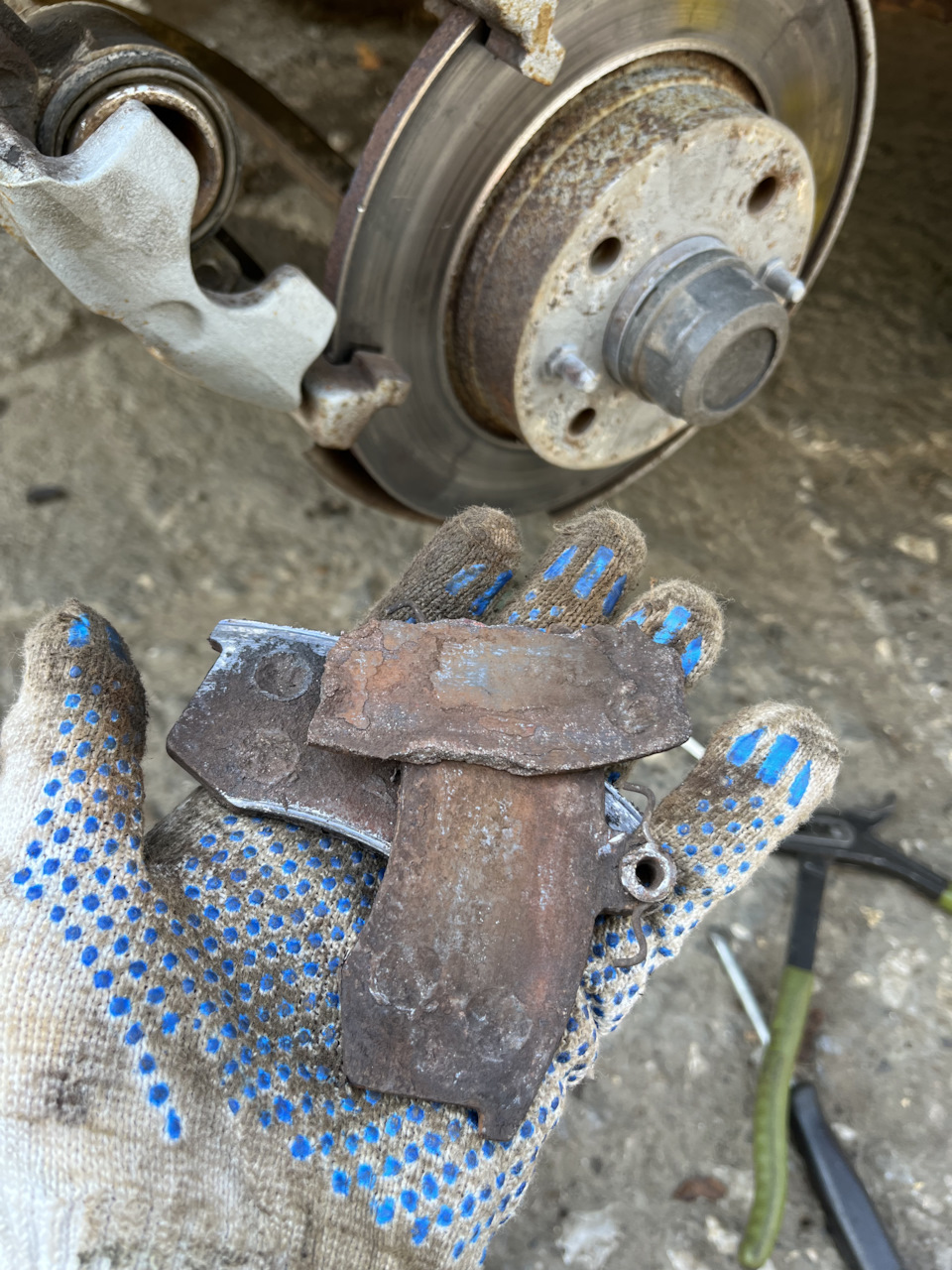

Тормозные колодки: неравномерный износ и вибрации руля
Неравномерный износ колодок – частая причина вибраций при торможении. Износ может быть клиновидным, конусообразным или иметь разную толщину фрикционного материала на одной оси. Это нарушает равномерное прилегание колодок к диску, создавая биение.
При нажатии на педаль деформированная колодка передает пульсацию на суппорт, поршни и далее на рулевой механизм. Особенно заметно это на высоких скоростях. Вибрация может сопровождаться гулом или скрежетом из-за трения металлических частей изношенной накладки о диск.
Причины и решения проблемы
Основные причины неравномерного износа:
- Заклинивание направляющих суппорта – колодки не отводятся от диска, происходит перегрев и ускоренный износ одной стороны.
- Деформация тормозного диска (коробление) – ведет к точечному истиранию колодок.
- Некорректная установка – перекос суппорта, загрязнение посадочных мест.
- Некачественные колодки – расслоение фрикционного слоя, неравномерная плотность материала.
Способы устранения:
- Проверка и чистка направляющих суппорта с заменой смазки.
- Замена деформированных тормозных дисков и всех колодок на оси (даже если вторая пара выглядит целой).
- Контроль состояния тормозных поршней и пыльников.
- Использование колодок проверенных брендов.
После ремонта обязательна притирка новых колодок – серия плавных торможений без перегрева. Если вибрация сохраняется, проверьте балансировку колес и состояние подвески.
Важность правильной обкатки новых тормозных колодок
Новые колодки требуют равномерного прилегания к поверхности диска, так как их фрикционный слой изначально не соответствует микрорельефу тормозного ротора. Без процедуры притирки возникает точечный контакт, ведущий к локальным перегревам и деформациям диска. Именно эти деформации впоследствии вызывают пульсацию педали и биение руля при торможении.
Правильная обкатка формирует стабильный слой переноса материала между колодкой и диском, обеспечивая равномерное распределение тепла и давления. Этот процесс минимизирует риск коробления ротора и гарантирует максимальную площадь контакта, что напрямую влияет на отсутствие вибраций и эффективность торможения.
Этапы правильной обкатки тормозных колодок
- Совершите 5-7 плавных торможений со скорости 60 км/ч до 20 км/ч с интервалом в 300-500 метров без полной остановки.
- Сделайте 2-3 интенсивных замедления со скорости 80 км/ч до 30 км/ч с усилием на педали ~70%.
- Дайте тормозам остыть: двигайтесь 10-15 минут без использования тормозов.
Важно: Избегайте экстренных торможений и длительного удержания педали в первые 200 км пробега после установки. Неправильная обкатка провоцирует неравномерный износ, образование "островков" перегретого металла на диске и хроническую вибрацию, устраняемую только заменой или проточкой ротора.
Состояние рулевых тяг и наконечников при вибрациях
Изношенные рулевые тяги и наконечники – распространённая причина вибраций руля при торможении. Люфт в шаровых соединениях нарушает точную геометрию рулевого управления, вызывая биение при нагрузке. Особенно критично это проявляется под воздействием тормозных усилий, когда детали испытывают повышенное давление.
Неисправные наконечники не фиксируют колесо в стабильном положении, допуская микроколебания. Вибрация через рулевые тяги передаётся на рейку и далее на руль. Чем выше скорость торможения и степень износа, тем сильнее амплитуда биения. Игнорирование проблемы ускоряет разрушение смежных узлов.
Диагностика и устранение неисправностей
Проверка выполняется так:
- Визуальный осмотр: Трещины на пыльниках, подтёки смазки.
- Люфт-контроль: Раскачка тяги монтировкой при вывешенном колесе.
- Измерение: Проверка свободного хода руля (норма – до 10°).
| Признак неисправности | Последствия |
| Стук при движении по неровностям | Разрушение резьбовых соединений тяг |
| Увод авто в сторону при торможении | Неравномерный износ шин |
| Вибрация на скорости 60-80 км/ч | Деформация дисков от ударных нагрузок |
Важно! Замена выполняется только парами (левая/правая сторона). После установки новых тяг обязательна регулировка развала-схождения. Использование контрафактных запчастей приводит к повторному появлению вибрации через 3-5 тыс. км.
Как износ шаровых опор усиливает биение при торможении
Шаровая опора выполняет роль шарнира между ступицей колеса и рычагами подвески, обеспечивая свободу перемещения в горизонтальной и вертикальной плоскостях. При износе её внутренних компонентов (вкладыша, сферического пальца) появляются зазоры, нарушающие геометрию подвески. В результате колесо теряет стабильность положения, особенно под нагрузкой.
Во время торможения возникают значительные инерционные силы, направленные вперёд. Изношенная шаровая опора не может жёстко фиксировать рычаг, позволяя ступице хаотично смещаться в пределах люфта. Это провоцирует микроскопические колебания колеса по оси вращения, которые через рулевые тяги передаются на рулевую рейку и далее – на руль.
Механизм усиления вибрации
Ключевые факторы влияния:
- Динамический дисбаланс: Люфт в опоре нарушает равномерное распределение тормозных усилий между колодками и диском, создавая эффект "биения" ротора.
- Резонанс: Вибрация от тормозного узла совпадает с частотой колебаний ослабленной подвески, многократно усиливая амплитуду толчков.
- Деформация компонентов: Ударные нагрузки при люфте ускоряют деформацию смежных деталей (сайлентблоков, наконечников рулевых тяг).
| Состояние опоры | Характер вибрации | Сопутствующие признаки |
|---|---|---|
| Начальный износ | Лёгкое дрожание руля на высоких скоростях | Стук при проезде неровностей |
| Критический износ | Ритмичные удары в педаль тормоза и руль | Скрипы при повороте, "виляние" колеса |
Важно: Биение из-за шаровых опор проявляется только при нажатии на тормоз, в отличие от дисбаланса колёс, который ощущается постоянно. Игнорирование проблемы ведёт к ускоренному износу:
- Тормозных дисков (конусность, борозды)
- Ступичных подшипников
- Рулевого механизма
Разбалансировка колес: вторичная причина вибрации
Разбалансировка колес возникает при неравномерном распределении массы обода, шины или диска, создавая дисбаланс между осью вращения и центром тяжести. Со временем она развивается из-за естественного износа протектора, деформации дисков (например, после удара о бордюр), потери балансировочных грузиков или неравномерного стирания резины. Даже незначительный дисбаланс в 10-15 граммов на скорости 100 км/ч создает заметную центробежную силу.
При торможении вибрация усиливается из-за взаимодействия дисбаланса с нагрузкой на подвеску. В момент замедления вес автомобиля резко переносится на переднюю ось, увеличивая давление на разбалансированные колеса. Вибрация передается через рулевые тяги, поворотные кулаки и рулевую рейку непосредственно на руль, создавая характерное "биение". Особенно ярко эффект проявляется на скоростях 60-120 км/ч.
Диагностика и устранение проблемы
Для подтверждения дисбаланса как причины вибрации при торможении:
- Проверьте колеса визуально: отсутствие балансировочных грузов, деформации диска, "грыжи" на шинах.
- Протестируйте поведение авто: вибрация возникает только на определенных скоростях и усиливается при торможении.
- Исключите первичные причины: если биение сохраняется после замены тормозных дисков/колодок – вероятен дисбаланс.
Процедура устранения включает:
- Демонтаж колес с тщательной очисткой дисков от грязи.
- Компьютерную балансировку на стенде с точностью до 5 грамм (обязательна проверка на двух режимах: статическом и динамическом).
- Повторный монтаж с контролем момента затяжки гаек (по схеме "звезда" для литых дисков).
| Тип дисбаланса | Признаки | Способ коррекции |
|---|---|---|
| Статический (продольный) | Вертикальное биение, "подпрыгивание" авто | Установка грузов на внутреннюю сторону диска |
| Динамический (поперечный) | Боковое биение руля, виляние | Размещение грузов с обеих сторон обода |
После балансировки обязательна тестовая поездка с торможением на разных скоростях. Если вибрация сохраняется, проверьте геометрию подвески или целостность ШРУСов – дисбаланс мог быть симптомом более серьезных неисправностей.
Влияние геометрии подвески на работу тормозной системы
Неправильная геометрия подвески напрямую искажает векторы сил при торможении, провоцируя вибрации. Углы установки колес (развал, схождение, кастер) определяют пятно контакта шины с дорогой и стабильность траектории. При нарушении параметров нагрузка на тормозные элементы распределяется неравномерно, вызывая биение в руль даже при исправных дисках и колодках.
Ключевой фактор – изменение плеча обкатки (расстояния между центром пятна контакта и осью поворота колеса). При отклонении от нормы возникают паразитные моменты сил, раскачивающие подвеску. Особенно критичен износ шарниров рулевых тяг или сайлент-блоков рычагов: люфты усиливают колебания, передавая их на рулевую рейку.
Основные последствия нарушений
- Неравномерный износ тормозных дисков из-за переменного давления суппортов при качании колеса
- Резонансные колебания в рулевой колонке при сочетании биения дисков и люфтов подвески
- Снижение эффективности торможения на 15-20% вследствие потери сцепления шин
| Параметр геометрии | Последствия нарушения | Симптомы |
| Кастер | Нестабильность направления | Руль "уводит" при торможении |
| Схождение | Пилообразный износ шин | Вибрация на скорости 60-80 км/ч |
| Развал | Перегрев краев диска | Биение при легком нажатии на педаль |
Для устранения проблемы требуется комплексная диагностика ходовой: проверка углов установки колес на стенде с одновременным контролем состояния рычагов, шаровых опор и рулевых наконечников. После замены изношенных деталей обязательна регулировка геометрии с учетом допусков производителя – это восстановит баланс нагрузок на тормозную систему.
Обязательные действия после замены компонентов подвески
После замены любых элементов подвески или рулевого управления критически важно выполнить регулировку углов установки колес (развал-схождение). Даже незначительное смещение геометрии из-за вмешательства в узлы подвески неизбежно приведет к неравномерному износу шин, уводу автомобиля в сторону и, что актуально для темы вибраций, может стать причиной биения руля при торможении или движении.
Перед регулировкой развала-схождения необходимо убедиться, что все замененные компоненты (рычаги, шаровые опоры, сайлентблоки, ступичные подшипники, рулевые тяги/наконечники) и сопряженные с ними узлы установлены правильно, без перекосов, а все резьбовые соединения затянуты с требуемым моментом. Невыполнение этого условия сделает регулировку бесполезной.
Ключевые этапы и проверки после замены
Следующие действия являются обязательными для обеспечения правильной работы подвески, безопасности и предотвращения вибраций:
- Контрольная протяжка резьбовых соединений:
- После пробега первых 100-300 км обязательно проверьте и при необходимости протяните с правильным моментом затяжки все критически важные соединения: гайки крепления рычагов к подрамнику/кузову, шаровых опор, стоек стабилизатора, рулевых тяг и наконечников, гайки ступиц.
- Новые сайлентблоки и резинометаллические шарниры "прирабатываются", что может привести к ослаблению затяжки.
- Обкатка новых узлов:
Избегайте резких разгонов, экстренного торможения, ударов о препятствия и движения по плохим дорогам на первых 200-500 км после замены. Это позволяет сайлентблокам и другим резиновым элементам равномерно "притереться" и принять рабочее положение.
- Диагностика тормозной системы:
- Если вибрация возникала именно при торможении, а заменялись компоненты подвески, влияющие на положение колеса (рычаги, шаровые, ступичный подшипник), обязательно проверьте тормозные диски.
- Неправильно установленный или поврежденный при замене компонентов тормозной диск, а также его непараллельность новой плоскости вращения ступицы (после вмешательства) – частая причина вибрации руля при торможении.
- Проверьте биение тормозных дисков, состояние колодок, плавность хода суппорта.
- Проверка балансировки колес:
После любых работ, связанных со снятием/установкой колес, а особенно после регулировки развала-схождения, обязательно выполните балансировку колес. Дисбаланс – одна из самых распространенных причин вибрации на руле, которая может проявляться или усиливаться при торможении.
- Тест-драйв на предмет вибраций:
После выполнения всех регулировок и проверок совершите тестовую поездку. Обратите особое внимание:
Появляется ли вибрация на руле? (на разных скоростях, при разгоне, накате).
Возникает ли биение руля именно при торможении? (разной интенсивности).
Не тянет ли автомобиль в сторону?
Критически важные моменты затяжки (примеры, уточняйте для вашей модели):
| Узел | Типовой момент затяжки (Нм) | Примечание |
|---|---|---|
| Гайка ступицы | 180-250+ (с доворотом) | Часто требует доворота на угол после предварительной затяжки |
| Болты крепления шаровой опоры к рычагу | 50-90 | Затягивается при снятом весе колеса (авто на подъемнике) |
| Гайка рулевой тяги (шаровой рулевого наконечника) | 35-60 | После затяжки часто требуется загиб стопорной шайбы/контргайки |
| Болты крепления рычага к подрамнику/кузову | 70-130 | Затягивается в положении "автомобиль стоит на колесах" или с эмуляцией нагрузки |
Строгое соблюдение процедур затяжки с правильным моментом и в нужном положении (на весу или под нагрузкой) – залог отсутствия стуков и преждевременного износа новых деталей. Пренебрежение этими этапами после замены компонентов подвески – прямая дорога к возвращению проблем с вибрацией, особенно при торможении.
Пошаговая диагностика причин биения руля в гараже
Начните с исключения простых причин: проверьте давление в шинах (должно соответствовать рекомендациям производителя) и визуально осмотрите колесные диски на предмет деформаций или следов ударов. Убедитесь, что проблема проявляется именно при торможении, а не на других скоростях.
Поднимите автомобиль на домкрате, зафиксировав его на надежных опорах, снимите колеса. Используйте противооткатные упоры и соблюдайте технику безопасности. Биение обычно вызывают неисправности тормозной системы, ходовой части или колес.
Порядок проверки компонентов
-
Тормозные диски:
- Замерьте толщину диска микрометром (сравните с минимально допустимым значением)
- Проверьте биение индикаторной стойкой: закрепите ее на неподвижной части, установите стрелку на поверхность диска, проворачивайте. Допустимый люфт – до 0,05 мм.
- Осмотрите на предмет глубоких рисок, синих пятен (перегрев) или деформации «восьмеркой».
-
Тормозные колодки и суппорт:
- Оцените равномерность износа колодок (разница в толщине между внутренней/внешней ≥ 2 мм – признак неисправности)
- Проверьте свободу хода направляющих суппорта: снимите скобу, попробуйте сдвинуть пальцы рукой. Затрудненное движение указывает на закисание.
- Ищите подтеки тормозной жидкости на поршне суппорта.
-
Ступичный подшипник:
- Расшатайте колесо, взявшись за шину в положениях «12-6» и «3-9». Люфт более 1-2 мм – признак износа.
- Проверните ступицу рукой: хруст или шуршание указывают на повреждение подшипника.
-
Рулевое управление и подвеска:
Элемент Метод проверки Критичные признаки Шаровые опоры Монтировкой создайте нагрузку вверх-вниз Люфт, стук Рулевые наконечники Покачайте тяги рукой Осевой или вертикальный люфт Сайлентблоки рычагов Осмотр + нагрузка монтировкой Разрывы резины, отслоение Стойки стабилизатора Покачивание за шток Люфт в шарнирах -
Колеса и шины:
- Проверьте балансировку: раскрутите колесо на оси ступицы – вибрация указывает на дисбаланс.
- Ищите «грыжи» на боковинах, неравномерный износ протектора («проплешины»).
- Прокатите диск по ровной поверхности для выявления радиального биения.
Профессиональные инструменты для точной диагностики вибраций
Для выявления причин вибрации при торможении требуются специализированные приборы, исключающие субъективную оценку. Механические проверки (люфт-тесты, визуальный осмотр) недостаточны – нужны инструменты, фиксирующие параметры в динамике под нагрузкой. Точные данные позволяют отделить проблемы тормозной системы от неисправностей подвески или трансмиссии.
Ключевые технологии включают стендовое тестирование колес в сборе и компьютерный анализ вибраций. Первое выявляет дисбаланс и геометрические отклонения, второе – определяет источник колебаний по частоте и амплитуде. Комбинирование методов сокращает время диагностики и исключает замену исправных деталей.
Основные инструменты диагностики:
- Стенд проверки тормозов – имитирует нагрузку при торможении, фиксируя биение дисков/барабанов и неравномерность прилегания колодок. Оснащен датчиками биения (точность до 0.01 мм) и тепловизорами для выявления перегрева секторов.
- Компьютерный виброанализатор – снимает показания с датчиков на руле, суппортах, ступицах. Определяет частотные характеристики вибрации (Гц), соотносит их с оборотами колеса или двигателя для локализации дефекта.
- 3D-стенд сход-развала с функцией измерения биения – оценивает параллельность осей, углы установки колес, радиальное и боковое биение дисков/шин одновременно.
Этапы комплексной диагностики:
- Замер биения тормозных дисков на автомобиле (индикаторные часы) и на снятом узле (прецизионный стенд).
- Вибродиагностика при разгоне до 80-100 км/ч с последующим торможением (анализатор строит спектрограммы).
- Сравнение данных с эталонными значениями для конкретной модели авто.
| Инструмент | Что выявляет | Критичные параметры |
| Тормозной стенд | Деформация дисков, неравномерный износ колодок | Биение >0.05 мм, перепад температур >30°C |
| Виброанализатор | Резонанс подвески, дисбаланс колес | Пики амплитуды на частотах 50-120 Гц |
| 3D-стенд | Искривление ступиц, нарушение геометрии | Осевое биение >0.3 мм, разность углов установки |
Ремонт тормозных дисков: технология проточки на станке
Проточка (расточка) тормозных дисков на специализированном станке – ключевой метод устранения биения и вибрации руля при торможении, вызванных деформацией рабочей поверхности диска. Суть технологии заключается в снятии тонкого слоя металла с обеих сторон диска для восстановления идеально ровной и параллельной плоскости.
Диск демонтируется с автомобиля, тщательно очищается от загрязнений и ржавчины. Затем он жестко фиксируется на шпинделе проточного станка, максимально точно центрируясь относительно оси вращения. Используя алмазный или твердосплавный резец, оператор последовательно обрабатывает каждую рабочую поверхность, строго контролируя глубину резания и обеспечивая равномерное снятие металла.
Ключевые этапы и особенности технологии проточки
Процесс требует высокой точности и соблюдения следующих условий:
- Контроль остаточной толщины: Снимаемый слой должен быть минимально необходимым. Суммарная глубина проточки не должна превышать значение максимального износа, указанного производителем диска (обычно 1-3 мм в сумме с обеих сторон). Превышение ведет к перегреву и риску разрушения диска.
- Одновременная обработка пары: Диски на одной оси (передние или задние) обязательно протачиваются вместе. Это гарантирует идентичную геометрию и равномерное торможение.
- Минимизация биения: Современные станки с электронными датчиками позволяют добиться биения обработанной поверхности менее 0.05 мм – критически важный параметр для устранения вибрации.
- Финальная обработка: После снятия основного слоя выполняется "чистовой" проход для создания гладкой микроструктуры поверхности, улучшающей приработку колодок.
После проточки диск обязательно очищается от металлической стружки и остатков СОЖ. Перед установкой на автомобиль необходимо проверить состояние и чистоту посадочных поверхностей ступицы и самого диска, наличие ржавчины или грязи на них сведет результат проточки на нет.
Преимущества и ограничения метода
| Преимущества | Ограничения |
|---|---|
| Эффективное устранение биения и вибрации | Возможна только при достаточной остаточной толщине металла |
| Значительная экономия средств по сравнению с заменой | Не устраняет глубокие сколы, трещины или критический перегрев (синее пятно) |
| Восстановление правильного контакта колодки с диском | Требует высокой квалификации оператора и точного оборудования |
| Увеличение ресурса колодок (при равномерном контакте) | Снижает общий ресурс диска (металл снят безвозвратно) |
Проточка – оптимальное решение для устранения вибраций, вызванных умеренной деформацией (эллипсностью) диска в пределах допустимого износа. При наличии глубоких дефектов или исчерпании лимита по толщине диск подлежит обязательной замене.
Правильная замена тормозных дисков для предотвращения вибраций
Ключевым моментом в предотвращении вибраций при торможении после замены тормозных дисков является безупречная подготовка посадочных поверхностей и строжайшее соблюдение технологии монтажа. Небрежность на этих этапах – основная причина появления биения в руль даже с новыми качественными комплектующими.
Вибрации чаще всего возникают из-за неравномерного прилегания диска к ступице колеса (эксцентриситет) или его перекоса (торцевое биение). Минимальные отклонения, невидимые глазу, под нагрузкой торможения превращаются в ощутимую тряску.
Критически важные этапы замены
Неукоснительное соблюдение следующих шагов гарантирует правильную установку и отсутствие биения:
- Тщательная очистка ступицы: Используйте металлическую щетку и специальный очиститель тормозов (ни в коем случае не WD-40 или аналоги!) для удаления всей ржавчины, грязи и старых отложений с поверхности ступицы, куда прижимается диск. Любая соринка или бугорок ржавчины создадут зазор.
- Очистка нового диска: Снимите защитное антикоррозионное покрытие с рабочей поверхности и посадочного места диска (особенно внутреннего) с помощью очистителя тормозов. Покрытие – не смазка!
- Контроль состояния ступицы: Визуально и на ощупь убедитесь, что сама ступица ровная, без глубоких выбоин или деформации. Сильная коррозия или деформация ступицы требуют ее замены или проточки.
- Предварительная "примерка": Перед окончательной установкой колеса наживите диск на ступицу с помощью 2-3 болтов/гаек (не затягивая) и проверьте люфт. Диск должен сидеть плотно, без качания. Если есть люфт – причина в ступице или самом диске.
- Правильная установка колеса:
- Наденьте диск на очищенную ступицу.
- Наденьте колесо.
- Затягивайте болты/гайки крест-накрест только после того, как автомобиль опущен на землю и колесо приняло рабочее положение. Никогда не затягивайте окончательно болты, когда автомобиль стоит на домкрате!
- Соблюдение момента затяжки: Используйте динамометрический ключ! Затяните болты/гайки крест-накрест в несколько проходов до строго указанного в руководстве к автомобилю момента. Перетяжка или неравномерная затяжка деформируют диск.
| Тип крепежа | Примерный момент затяжки (Нм)* | Примечание |
|---|---|---|
| Болты/гайки колеса (легковые авто) | 90 - 140 | Обязательно сверяйтесь с мануалом! |
| Болты направляющих суппорта | 25 - 45 | Требует точности, часто разный сверху/снизу |
*Значения примерные, точные данные ВСЕГДА указаны в руководстве по ремонту конкретной модели авто.
Важное предупреждение: Никогда не смазывайте посадочную поверхность ступицы или внутреннюю поверхность диска консистентной смазкой, медной пастой или подобными составами в надежде предотвратить прикипание. Это гарантированно приведет к неравномерному прилеганию диска и вибрациям! Для предотвращения прикипания используйте специальную высокотемпературную антиприхватывающую пасту ТОЛЬКО на шпильки/болты и, возможно, на небольшие участки ступицы вдали от посадочной плоскости, если это рекомендовано производителем. Основная плоскость контакта диск-ступица должна быть идеально чистой и сухой.
Комплекс мер для полного устранения биения в руль
Проведите детальную диагностику тормозной системы и ходовой части: проверьте степень износа и геометрию тормозных дисков, состояние суппортов, ступичных подшипников, шаровых опор, рулевых наконечников и рычагов подвески. Обязательно оцените балансировку колес и целостность шин, исключив наличие "шишек", деформаций дисков или неравномерного износа протектора.
Устраните все выявленные неисправности последовательно: замените деформированные или изношенные тормозные диски и колодки, отремонтируйте заклинившие суппорты, установите новые подшипники ступиц при наличии люфта. Дополнительно проверьте крепление двигателя и коробки передач, так как их чрезмерная вибрация может передаваться на рулевую рейку через кузов.
Ключевые этапы работ
- Проточка или замена тормозных дисков:
- При толщине диска выше минимально допустимой – выполните проточку на станке
- При критическом износе или глубоком короблении – обязательная замена парой (обе оси)
- Обслуживание суппортов:
- Чистка и смазка направляющих пальцев
- Замена закисших скоб и поврежденных пыльников
- Проверка герметичности поршней
- Контроль сопутствующих узлов:
- Замена ступичного подшипника при обнаружении горизонтального люфта
- Ревизия шаровых опор и рулевых тяг
- Проверка давления в шинах и их балансировка с точностью до 5 г
| Компонент | Критерий исправности | Действие при нарушении |
|---|---|---|
| Тормозной диск | Биение ≤ 0.05 мм, толщина ≥ min | Проточка/замена |
| Суппорт | Свободный ход по направляющим | Чистка, смазка, ремонт |
| Ступица | Отсутствие люфта | Замена подшипника |
| Колеса | Балансировка ≤ 5 г, ровные диски | Правка, балансировка |
После ремонта выполните тестовый заезд с серией интенсивных торможений от 80 км/ч до 40 км/ч для притирки поверхностей. При сохранении вибрации – проведите повторную диагностику, уделяя внимание скрытым дефектам: скрытым деформациям элементов подвески, состоянию опор силового агрегата или износу сайлент-блоков рычагов. Обязательно замените комплектующие попарно на одной оси для равномерного распределения нагрузок.
Профилактика проблемы: ежегодное обслуживание тормозной системы
Регулярная диагностика тормозов – ключевое условие предотвращения вибраций руля при торможении. Специалисты рекомендуют проводить комплексную проверку системы минимум раз в год, даже при отсутствии явных неисправностей. Это позволяет выявить скрытые дефекты и износ компонентов до появления опасных симптомов.
Обслуживание включает не только замену колодок и дисков, но и оценку состояния всех сопутствующих элементов. Особое внимание уделяется узлам, напрямую влияющим на равномерность работы тормозного контура. Пренебрежение процедурами неизбежно ведет к ускоренному износу деталей и повторному возникновению биения.
Критически важные этапы ТО
- Замер толщины и проверка геометрии дисков – выявление деформаций, трещин и критического износа
- Контроль состояния суппортов – диагностика закисания направляющих, износа пыльников и поршней
- Анализ тормозных колодок – равномерность износа, наличие замасливания, состояние фрикционного слоя
Дополнительные профилактические меры
- Чистка и смазка направляющих суппортов – предотвращает неравномерный прижим колодок
- Замена тормозной жидкости – исключает коррозию рабочих цилиндров из-за гигроскопичности
- Балансировка колес – обязательна после любых работ с тормозными дисками или ступицами
| Компонент | Параметр контроля | Норма |
|---|---|---|
| Тормозной диск | Биение поверхности | ≤ 0.05 мм |
| Колодки | Остаток фрикционного слоя | ≥ 3 мм |
| Тормозная жидкость | Содержание воды | ≤ 3% |
Список источников
При подготовке материала о вибрациях руля при торможении использовались технические руководства и экспертные публикации по диагностике автомобильных систем. Акцент сделан на механические компоненты подвески, тормозов и рулевого управления.
Ниже приведены ключевые источники, содержащие принципы работы узлов, методы выявления неисправностей и способы их устранения. Информация проверена на соответствие актуальным стандартам безопасности.
- Руководства по ремонту и обслуживанию автомобилей (Haynes, Chilton) - разделы о тормозных системах и подвеске
- Учебные пособия по устройству автомобиля (В.К. Вахламов, М.Г. Шатров) - главы о кинематике ходовой части
- Технические бюллетени SAE (Society of Automotive Engineers) - исследования дисбаланса тормозных дисков
- Специализированные ресурсы по автотехнике (Automotive Repair Manuals Online) - диагностика вибраций
- Производители автокомпонентов (Brembo, TRW, Lemförder) - спецификации по установке деталей подвески
- Методические рекомендации Bosch - анализ дефектов тормозных механизмов
- Журнал "За рулём" - практические советы по устранению биения руля
