Битумно-каучуковая мастика - выбираем правильный вариант

Статья обновлена: 18.08.2025

Надежная гидроизоляция – ключевое требование при строительстве и ремонте. Битумно-каучуковая мастика выступает современным решением для защиты конструкций от влаги, коррозии и разрушения.

Рынок предлагает множество составов, отличающихся свойствами и ценой. Понимание характеристик материала гарантирует долговечность покрытия и эффективное вложение средств.

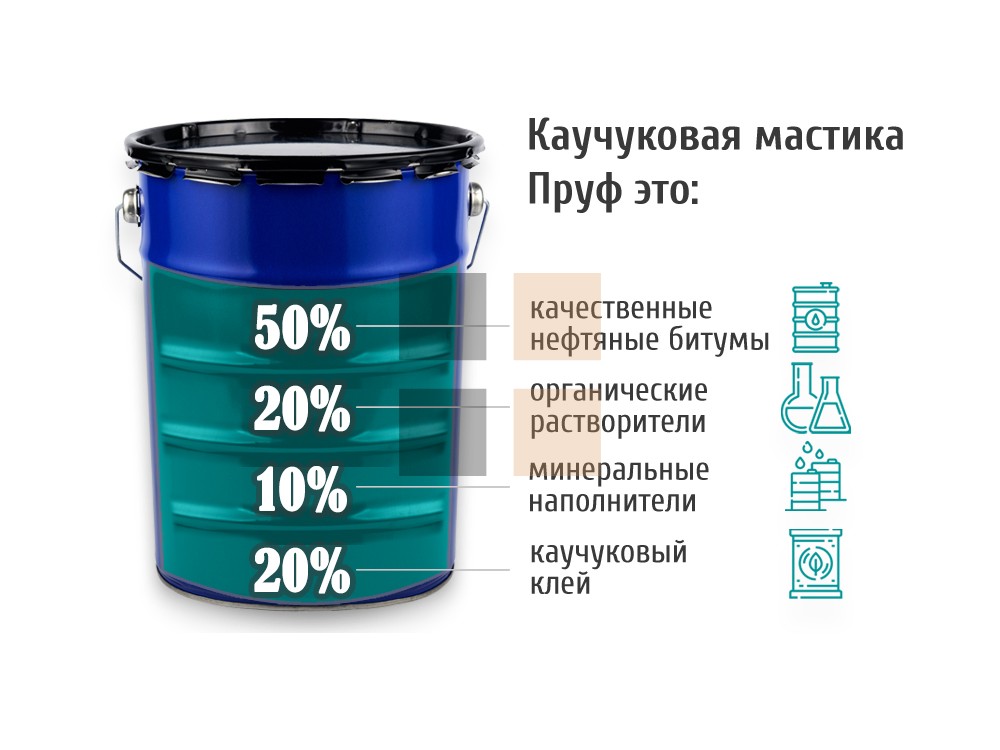

Эта статья поможет разобраться в особенностях битумно-каучуковых мастик, их преимуществах и сферах применения. Вы получите информацию для выбора оптимального продукта под конкретные задачи.

Расчет расхода мастики: формулы и практические нюансы

Основной принцип расчета расхода битумно-каучуковой мастики базируется на определении количества материала (в килограммах), необходимого для покрытия одного квадратного метра поверхности при заданной толщине слоя. Ключевая формула имеет вид: Расход (кг/м²) = Плотность мастики (кг/м³) × Толщина слоя (м) × Коэффициент потерь. Плотность материала обычно указывается производителем (примерно 1000-1300 кг/м³). Толщина слоя определяется проектом или требованиями к гидроизоляции/антикоррозионной защите (часто 1.0-2.0 мм, что соответствует 0.001-0.002 м).

Теоретический расход, рассчитанный по формуле, является лишь отправной точкой. На практике расход всегда увеличивается из-за ряда факторов, которые необходимо учитывать при планировании закупок и работ. Основное влияние оказывают характеристики самой обрабатываемой поверхности и технология нанесения.

Факторы, влияющие на фактический расход

Реальный расход мастики практически всегда превышает теоретический расчет. Основные причины увеличения:

Состояние основания:
- Шероховатость и пористость: Чем выше пористость (бетон, кирпич, асфальтобетон) и шероховатость поверхности, тем больше мастики впитывается и требуется для заполнения неровностей.
- Наличие трещин, раковин, выбоин: Значительный объем материала уходит на выравнивание дефектов перед нанесением основного слоя.
- Пыль, влага, загрязнения: Ухудшают адгезию и могут потребовать дополнительного расхода мастики или применения грунтовки.
Технология нанесения:
- Способ нанесения: Ручное нанесение (кисть, шпатель) часто менее экономично, чем механизированное (безвоздушное распыление), из-за трудностей в создании равномерного тонкого слоя.
- Квалификация исполнителя: Опытный мастер нанесет материал более равномерно и с меньшими потерями.
- Конфигурация поверхности: На вертикальных поверхностях возможны потеки, обработка внутренних углов, примыканий, узких мест требует большего внимания и расхода.
- Количество слоев: Каждый последующий слой наносится на уже загустевший предыдущий, что может незначительно увеличивать общий расход по сравнению с однослойным нанесением того же итогового объема.
Условия окружающей среды: Высокая температура воздуха может ускорить испарение растворителей, приводя к преждевременному загустению мастики и затрудняя растекание, что иногда требует нанесения большего количества для достижения сплошной пленки.

Практические рекомендации и учет потерь

Для учета влияния основания на расход используют коэффициент пористости (Кп):

Тип основания	Коэффициент пористости (Кп)
Металл (очищенный, гладкий)	1.05 - 1.15
Бетон монолитный (ровный, заглаженный)	1.1 - 1.3
Бетон сборный (с порами, неровный)	1.3 - 1.6
Асфальтобетон	1.2 - 1.4
Дерево	1.4 - 1.8
Старый рубероид/битумное покрытие	1.1 - 1.3

Общий коэффициент потерь (Кпот) включает в себя как Кп, так и потери на технологию и конфигурацию (обычно добавляется 5-15%): Кпот = Кп × (1 + 0.05...0.15).

Таким образом, Фактический расход = Теоретический расход × Кпот.

Важнейший практический нюанс: Производители всегда указывают ориентировочный расход на упаковке или в технической документации. Этот показатель рассчитан для нанесения на условно ровное основание при определенной толщине (часто 1 мм). Всегда делайте пробное нанесение на конкретную поверхность! Нанесите мастику на контрольный участок площадью 1 м², точно взвесьте использованный материал. Это даст самый точный расход для ваших условий работы и позволит избежать нехватки материала или перерасхода.

Подготовка основания: очистка, грунтование, сушка под мастику

Качество гидроизоляции битумно-каучуковой мастикой напрямую зависит от тщательности подготовки поверхности. Недостатки на этом этапе приведут к отслоению покрытия, образованию пузырей и быстрой потере защитных свойств. Основание должно быть прочным, сухим, чистым и способным обеспечить максимальную адгезию мастики.

Начинать следует с визуального осмотра и оценки состояния поверхности: выявления трещин, выбоин, рыхлых участков, масляных пятен, ржавчины или остатков старого покрытия. Любые нестабильные элементы подлежат обязательному удалению механическим способом (дробеструйная обработка, шлифовка, жесткая щетка).

Ключевые этапы подготовки

1. Очистка:

Удаление пыли, грязи, песка, строительного мусора с помощью промышленного пылесоса или сжатого воздуха.
Обезжиривание: следы масел, ГСМ, смазок устраняются специализированными растворителями.
Ликвидация биологических поражений: плесень, грибок, водоросли счищаются и обрабатываются фунгицидами.

2. Ремонт основания:

Расшивка трещин и швов с последующим заполнением ремонтными составами (цементными или полимерными).
Выравнивание значительных неровностей (>2 мм) и заделка выбоин ремонтными смесями.
Скругление острых углов и граней (радиус ≥ 3 см) для предотвращения истончения мастики.

3. Грунтование (праймирование):

Обязательный этап для пористых (бетон, цементные стяжки) и пылящих оснований.
Нанесение битумного праймера кистью, валиком или распылителем тонким равномерным слоем.
Праймер укрепляет поверхность, снижает впитываемость, улучшает сцепление мастики с основанием.

4. Сушка:

Естественная сушка основания после очистки и ремонта до остаточной влажности ≤ 4% (проверка влагомером).
Высыхание праймера до состояния "отлипа" (обычно 2-12 часов в зависимости от условий).
Критически важно: нанесение мастики на влажную поверхность или непросохший праймер недопустимо.

Параметр	Требование	Контроль
Прочность основания	≥ М150 (15 МПа)	Молоток Шмидта
Влажность	≤ 4%	Карбидный гигрометр/влагомер
Адгезия праймера	Полное высыхание	Проба на отлип (палец не липнет)
Шероховатость	Отсутствие гладких глянцевых участков	Визуальный осмотр, абразивная обработка при необходимости

Игнорирование любого из этапов подготовки – прямой путь к сокращению срока службы гидроизоляции. Допустимо приступать к нанесению мастики только после полного выполнения всех операций и контроля качества поверхности.

Методы нанесения: кисть, валик, безвоздушное распыление

Правильное нанесение битумно-каучуковой мастики критично для долговечности и герметичности покрытия. Выбор конкретной технологии зависит от объема работ, конфигурации поверхности, требуемой толщины слоя и доступного оборудования.

Каждый метод имеет свои особенности, преимущества и ограничения, влияющие на скорость работы, расход материала и качество результата. Понимание этих нюансов позволяет подобрать оптимальный способ для конкретной задачи.

Сравнение технологий нанесения

Основные варианты включают ручные и механизированные способы:

Кисть: Макловица или флейцевая используется для труднодоступных мест (примыкания, углы, узкие зоны), ремонта или малых площадей. Требует тщательного втирания для заполнения пор. Плюсы: точность, минимальные потери. Минусы: низкая скорость, риск неравномерного слоя.
Валик: Применяется на ровных поверхностях (плоские кровли, фундаменты) с ворсом 10-20 мм. Требует предварительного грунтования. Плюсы: умеренная скорость, снижение трудозатрат. Минусы: сложность обработки сложного рельефа, контроль толщины слоя.
Безвоздушное распыление: Материал подается под высоким давлением через сопло, образуя плотную однородную пленку. Используется на больших площадях. Плюсы: высокая скорость, равномерность слоя, экономия при масштабных работах. Минусы: необходимость спецоборудования, защита смежных поверхностей, зависимость от погоды.

Критерий	Кисть	Валик	Распыление
Скорость нанесения	Низкая	Средняя	Высокая
Расход материала	Повышенный	Стандартный	Контролируемый
Сложные поверхности	Отлично	Удовлетворительно	Плохо
Минимальная площадь	Любая	> 10 м²	> 100 м²

Ключевые рекомендации: Для ответственных участков (стыки, узлы) обязательна промазка кистью независимо от основного метода. При распылении и работе валиком наносите материал в 2-3 тонких слоя с межслойной сушкой. Температура воздуха и основания должна быть не ниже +5°С.

Контроль качества работ: проверка слоя и высыхания

Тщательная проверка толщины нанесённого слоя – обязательный этап. Используйте гребёнку (шаблон) с вырезами заданной глубины или электронный толщиномер сразу после распределения мастики. Замеры выполняются минимум в 5 точках на каждые 10 м² поверхности. Отклонение от проектной толщины не должно превышать ±10%, особое внимание уделяется стыкам и примыканиям.

Контроль высыхания (отверждения) проводят визуально и тактильно. Полное высыхание определяется по отсутствию липкости при касании ладонью и равномерной матовой поверхности без бликов. Для финишных слоёв допустимо лёгкое остаточное прилипание без переноса материала на палец. Обязательно сверьтесь с техническим паспортом продукта на время полимеризации.

Ключевые параметры контроля

Температура основания и воздуха: Замеры при нанесении и в процессе сушки согласно требованиям производителя.
Время межслойной выдержки: Соблюдение интервалов между нанесением слоёв (указывается в ТД).
Адгезия: Выборочная проверка прочности сцепления с основанием методом отрыва "на крест" или решетчатых надрезов.

Метод проверки	Критерий качества	Инструмент/Действие
Толщина слоя	Соответствие проекту (±10%)	Гребёнка, толщиномер
Равномерность покрытия	Отсутствие пропусков, наплывов	Визуальный осмотр
Степень высыхания	Не липнет к ладони, матовая поверхность	Тактильная проверка

Фиксация результатов в журнале производства работ обязательна: указываются дата, площадь участка, толщина слоя, температура, время начала/окончания работ. При обнаружении дефектов (раковины, неравномерность) нанесите дополнительный слой после полного высыхания предыдущего.

Сравнение популярных марок по вязкости и адгезии

Вязкость определяет удобство нанесения и скорость растекания материала. Продукты с низкой вязкостью (например, Технониколь №20) легче распределяются кистью, но требуют аккуратности при вертикальном нанесении. Составы с высокой вязкостью (Икопал Ультра) формируют толстослойные покрытия за один проход, но наносятся шпателем или методом налива.

Адгезия к основанию – ключевой параметр для долговечности гидроизоляции. Полимерно-битумные модификации (Sika Masterseal 615) демонстрируют превосходное сцепление с бетоном и металлом даже при высокой влажности. Бюджетные марки на чистой битумной основе часто требуют обязательной грунтовки для достижения минимально допустимых значений адгезии.

Ключевые отличия марок

Марка	Вязкость (25°C)	Адгезия к бетону (МПа)
Технониколь №20	150-200 с*	0.4
Икопал Ультра	300-400 с*	0.6
Sika Masterseal 615	250-350 с*	0.8
Битумаст	200-250 с*	0.3 (с грунтом)

*По методу вискозиметра с диаметром сопла 5 мм

На практике выбор зависит от условий работ:

Для сложных рельефов и примыканий предпочтительны мастики с высокой адгезией и контролируемой вязкостью
Вертикальные поверхности требуют составов с тиксотропными свойствами (например, Icopal Ultra)
При ограниченном бюджете и наличии грунтовочного слоя допустимо применение простых битумных составов

Ремонт и обслуживание покрытия из битумно-каучуковой мастики

Регулярный осмотр поверхности – обязательное условие для поддержания целостности мастичного покрытия. Проверяйте участки с высокой нагрузкой (парковки, подъездные пути), зоны вокруг водостоков и парапетов не реже двух раз в год (весной после схода снега и осенью перед заморозками). Своевременно удаляйте скопившийся мусор, листву и грязь щетками или мойками низкого давления, избегая абразивных инструментов.

Локальные повреждения (трещины, сколы, вздутия) устраняются сразу после обнаружения для предотвращения распространения дефектов. При очистке проблемных зон используйте металлические щетки, обезжириватели и строительные фены для просушки основания. Все ремонтные работы проводите при температуре воздуха и основания от +5°C до +30°C в сухую погоду.

Технология восстановления покрытия

Этапы ремонта зависят от типа повреждения:

Трещины до 3 мм: расширьте дефект шпателем на 10-15 мм, заполните жидкой мастикой с помощью кисти.
Разрывы и сколы: вырежьте поврежденный участок до основания, нанесите грунтовку, уложите армирующую сетку и нанесите мастику в 2 слоя с промежуточной сушкой.
Вздутия: крестообразно надрежьте пузырь, просушите основание, заполните полость мастикой, прижмите края грузом.

Для продления срока службы покрытия каждые 3-5 лет наносите защитный финишный слой из мастики или специализированного лака. Контролируйте состояние критических элементов:

Элемент	Параметры проверки	Периодичность
Примыкания к парапетам	Отслоения, трещины	Ежегодно
Водосточные воронки	Герметичность стыков	После ливней
Деформационные швы	Подвижность, заполнение	Перед зимним сезоном

Используйте для ремонта только оригинальные материалы производителя – несовместимость составов может привести к расслоению покрытия. При значительных повреждениях (>20% площади) целесообразна полная замена слоя с привлечением специалистов.

Список источников

При подготовке материала использовались авторитетные отраслевые издания, нормативная документация и данные производителей.

Основой для анализа послужили технические стандарты, сравнительные испытания и экспертные оценки свойств материалов.

ГОСТ 30693-2020. Мастики кровельные и гидроизоляционные. Технические условия
СП 28.13330.2017. Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85
Технические каталоги ведущих производителей: ТехноНИКОЛЬ, Bitumast, Izoflex за 2022-2023 годы
Журнал «Строительные материалы» №4/2022. Статья «Сравнительный анализ полимерно-битумных мастик»
Отраслевое исследование «Рынок гидроизоляционных материалов РФ 2023» (аналитический центр «СтройЭксперт»)
Руководства по применению битумно-каучуковых мастик от производителей (разделы по подготовке оснований и нанесению)
ГОСТ 12.1.044-89. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей
Сборник трудов НИИСФ РААСН «Современная гидроизоляция: технологии и материалы» (2021 г.)
