Блок предохранителей БМВ Е34 - расположение, неисправности, замена

Статья обновлена: 18.08.2025

Предохранители в автомобиле БМВ Е34 выполняют критическую функцию защиты электроцепей от перегрузок и коротких замыканий.

Данная статья содержит исчерпывающую информацию о расположении монтажных блоков, конструктивных особенностях защитных элементов, принципах их работы и диагностике неисправностей.

Подробно рассмотрены процедуры безопасной замены перегоревших предохранителей с учетом специфики модели Е34.

Материал поможет владельцам самостоятельно обслуживать электросистему автомобиля и оперативно устранять неполадки.

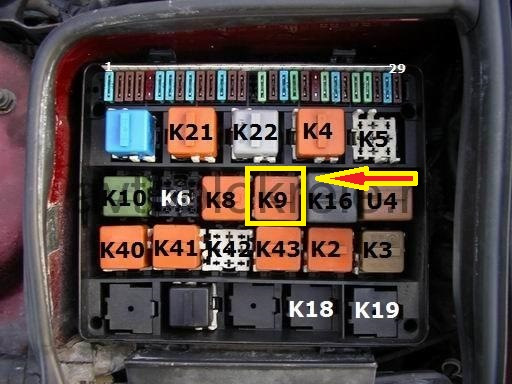

Детальное расположение основного блока предохранителей под капотом

Детальное расположение основного блока предохранителей под капотом

Основной блок предохранителей на BMW E34 расположен в моторном отсеке, на правой стороне (по ходу движения). Он закреплён на кронштейне за аккумуляторной батареей, ближе к лобовому стеклу. Для доступа необходимо открыть капот и снять прямоугольную пластиковую крышку чёрного цвета, фиксирующуюся на защёлках.

Крышка блока обычно промаркирована символами предохранителей или цифрами, соответствующими их номиналу и назначению. Под ней находится два ряда предохранителей стандартного размера (mini-blade) и несколько реле. Блок плотно соединён с монтажной пластиной, на тыльной стороне которой расположены клеммы питания и разъёмы проводки.

Ключевые элементы компоновки

  • Верхний ряд: Предохранители защиты цепей постоянного питания (например, F1-F20).
  • Нижний ряд: Предохранители цепей, активируемых при включении зажигания (например, F21-F40).
  • Центральная секция: Реле (стеклоочистители, топливный насос, стартер и др.) с маркировкой (K1, K2 и т.д.).
  • Правый торец: Клемма постоянного "+" от аккумулятора с защитной крышкой.
Элемент Расположение в блоке Особенности доступа
Силовые предохранители (30-100A) Отдельные гнезда у кромки блока Требуют снятия всей монтажной платы
Реле контроля фар Центр, между рядами предохранителей Часто помечено "Lights" или "K8"
Разъём диагностики Левый нижний угол под крышкой Белый 20-контактный OBD-I разъём

При демонтаже блока обязательно отключайте минусовую клемму аккумулятора. Крепёжные гайки кронштейна скрыты под монтажной платой. Проверяйте целостность контактов в разъёмах и отсутствие коррозии на клеммах после снятия.

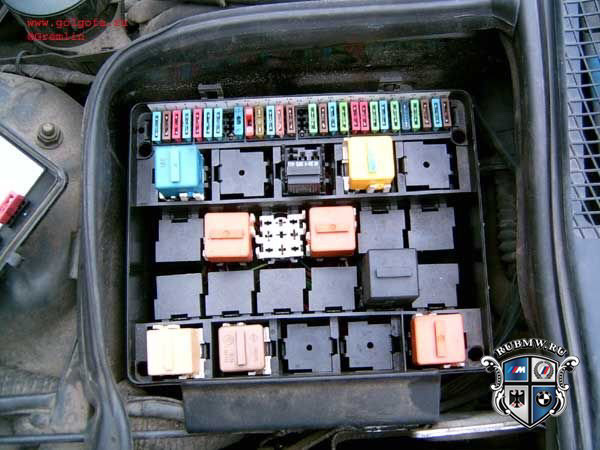

Дополнительный блок плавких вставок в багажнике: поиск и назначение

Дополнительный блок плавких вставок в багажнике: поиск и назначение

Дополнительный блок предохранителей в BMW E34 располагается в багажном отделении, обеспечивая защиту электрических цепей, критичных для безопасности и комфорта. Его размещение обусловлено необходимостью сокращения длины проводки к мощным потребителям задней части автомобиля и снижения риска перегрузки основной моторной электросети.

Для доступа к блоку необходимо поднять обивку правой боковой ниши багажника (со стороны запасного колеса или аккумулятора). Блок заключен в черный пластиковый корпус с откидывающейся крышкой, на которой нанесена схема расположения предохранителей и их номиналы. Отсутствие маркировки на крышке – повод свериться с технической документацией конкретной модели.

Назначение предохранителей дополнительного блока

Основные защищаемые цепи включают:

  • Топливный насос – критичен для работы двигателя;
  • Система ABS – обеспечивает безопасность торможения;
  • Бензонасос и кислородный датчик (в инжекторных моделях);
  • Электроусилитель руля (при наличии);
  • Система центрального замка (частично);
  • Противотуманные фары и освещение багажника;
  • Аудиосистема (магнитола, усилитель).

Таблица соответствия (пример для распространенных конфигураций):

ПозицияНоминал (А)Защищаемая цепь
F115Контроллер ABS, диагностический разъем
F220Топливный насос
F37.5Датчик кислорода (лямбда-зонд)
F430Электроусилитель руля (EHPS)
F525Блок управления АБС
F615Противотуманные фары (задние)
F77.5Освещение багажника, замок багажника
F820Усилитель аудиосистемы

Важно! Распиновка и номиналы могут незначительно отличаться в зависимости от года выпуска и комплектации. Всегда проверяйте маркировку на крышке блока или в руководстве по ремонту.

При диагностике неисправностей (отказ топливного насоса, неработающий ABS, потеря усиления руля) проверка целостности соответствующих плавких вставок в багажнике – обязательный первоначальный этап. Замена производится после обязательного отключения аккумулятора. Используйте только предохранители заводского номинала – установка «жучков» или вставок большего тока приводит к риску возгорания.

Комплектация реле и мощных предохранителей силового блока

Силовой блок БМВ Е34 объединяет реле и предохранители высокой мощности, ответственные за работу критичных систем автомобиля. Он расположен в подкапотном пространстве, чаще всего возле аккумуляторной батареи или на левой брызговике, и защищен пластиковой крышкой с маркировкой.

Конструктивно блок представляет собой компактный корпус с установленными на нём реле и плавкими вставками. Основные компоненты включают предохранители на токи от 30А до 100А, управляющие цепями стартера, генератора, топливного насоса, фар, а также реле для этих же систем и дополнительных потребителей, таких как вентилятор охлаждения или противотуманные фары.

Состав и функции компонентов

Типовая комплектация силового блока включает:

  • Предохранители (высокотоковые):
    • F1 (80А) – Защита цепи генератора
    • F2 (50А) – Защита цепи стартера
    • F3 (30А) – Цепь топливного насоса
    • F4 (30А) – Основные фары (ближний свет)
    • F5 (30А) – Основные фары (дальний свет)
    • F6 (30А) – Вентилятор системы охлаждения
  • Реле:
    • K1 – Реле стартера
    • K2 – Реле топливного насоса
    • K3 – Реле вентилятора охлаждения
    • K4 – Реле противотуманных фар
    • K5 – Реле обогрева заднего стекла
Позиция Тип элемента Номинал Защищаемая цепь
F1 Предохранитель 80A Генератор
F2 Предохранитель 50A Стартер
K2 Реле 5-контактное Топливный насос
K3 Реле 4-контактное Вентилятор радиатора

Принцип работы: Реле получают управляющий сигнал от ЭБУ или кнопок в салоне, замыкая силовые контакты и подавая напряжение через предохранители к потребителям. Плавкие вставки разрывают цепь при коротком замыкании или перегрузке, предотвращая повреждение проводки и оборудования.

Диагностика неисправностей: Отказ системы (стартер, фары, насос) требует проверки целостности предохранителей визуально или тестером. Неисправное реле выявляют заменой на заведомо рабочее или проверкой обмотки и контактов мультиметром. Обязательно исследуют цепи на КЗ перед установкой новых элементов.

Замена компонентов: Отключите минусовую клемму АКБ. Снимите защитную крышку блока. Извлеките дефектный предохранитель специальными щипцами (обычно расположены в блоке) или плоскогубцами. Для реле отсоедините разъем и демонтируйте его из посадочного гнезда. Устанавливайте новые элементы строго соответствуя номиналу (для предохранителей) и маркировке (для реле). После подключения АКБ проверьте работоспособность системы.

Устройство плавкого предохранителя: типы и спецификация номиналов

Плавкий предохранитель в BMW E34 состоит из корпуса из термостойкого пластика, двух металлических контактов-ножей и калиброванной плавкой вставки. Вставка изготавливается из сплава с низкой температурой плавления и рассчитана на строго определённый ток. При превышении номинального значения тока вставка перегорает, разрывая цепь и предотвращая повреждение электрооборудования.

В блоке предохранителей E34 применяются ножевые (лезвийные) предохранители стандарта ATO/ATC. Их ключевые особенности – компактность, визуальная идентификация по цвету корпуса и простота замены. Основные конструктивные элементы: прозрачный верхний кожух для визуального контроля целостности вставки, цветная маркировка номинала на корпусе и широкие контактные ножи для надёжного соединения с гнёздами блока.

Типы предохранителей в E34:

  • Стандартные (ATO/ATC) – прямоугольный корпус шириной 19 мм, высотой 18.5 мм. Основной тип для большинства цепей.
  • Миниатюрные (Mini) – уменьшенная версия (ширина 10.9 мм). Редко используются, преимущественно в дополнительном оборудовании.
  • Макси (Maxi) – усиленные предохранители для высокотоковых цепей (стартер, вентилятор охлаждения). Отличаются крупным размером (29.2 × 8.5 мм).

Спецификация номиналов:

Номинал указывает максимальный ток (в амперах), который предохранитель выдерживает без разрушения. Цвет корпуса стандартизирован:

Номинал (А)Цвет корпусаТиповые защищаемые цепи
5КоричневыйГабаритные огни, подсветка панели
7.5КоричневыйДатчики, контрольные лампы
10КрасныйСтеклоочистители, противотуманки
15СинийФары, прикуриватель, магнитола
20ЖёлтыйТопливный насос, обогрев зеркал
25БелыйЭлектропакеты, вентилятор печки
30ЗелёныйСтартер, ABS, кондиционер

Важно: Замена предохранителя на номинал выше штатного запрещена – это приводит к оплавлению проводки. Точное соответствие номиналов и цепей указано на крышке блока предохранителей E34 или в мануале.

Принцип работы плавкой вставки: термическое разрушение при перегрузке

Плавкая вставка функционирует как одноразовый защитный элемент, разрывающий электрическую цепь при превышении номинального тока. Её работа основана на физическом явлении теплового воздействия электрического тока на металлический проводник. При нормальных условиях токопроводящая перемычка внутри корпуса предохранителя пропускает ток без повреждений, так как выделяемая тепловая энергия рассеивается в окружающую среду.

При возникновении перегрузки или короткого замыкания сила тока в цепи резко возрастает. Это приводит к пропорциональному увеличению количества теплоты, выделяемой на проводнике перемычки (согласно закону Джоуля-Ленца: Q = I²×R×t). Температура металлического элемента стремительно повышается до критической точки плавления материала (например, для сплавов на основе цинка или меди это 420-1085°C).

Стадии разрушения

Стадии разрушения

  1. Нагрев: При токе, превышающем номинал, проводник нагревается из-за сопротивления потоку электронов.
  2. Плавление: Достигнув температуры плавления, металл переходит в жидкое состояние, теряя кристаллическую структуру.
  3. Дугообразование: В момент разрыва цепи между расплавленными концами возникает электрическая дуга, которая гасится наполнителем (кварцевым песком) внутри корпуса.
  4. Разрыв цепи: Полное разрушение проводника прекращает протекание тока, защищая оборудование от повреждения.
ПараметрВлияние на процесс
Сечение проводникаОпределяет скорость нагрева: меньшее сечение → быстрее разрушение
Материал вставкиЗадает температуру плавления и теплопроводность
Временная характеристикаЗависит от конструкции: медленные (плавкие) срабатывают при длительной перегрузке, быстрые – при КЗ

Ключевые особенности: Скорость срабатывания зависит от степени превышения тока над номиналом. При коротком замыкании разрушение происходит за миллисекунды, при умеренной перегрузке процесс может занимать секунды или минуты. После срабатывания плавкая вставка требует обязательной замены, так как физическое разрушение проводника необратимо.

Карта-схема предохранителей салонного блока и вкладка с обозначениями

Салонный блок предохранителей на BMW E34 расположен в ногах переднего пассажира за пластиковой декоративной панелью. Для доступа необходимо снять крепежные винты и аккуратно отщелкнуть защелки, после чего панель отодвигается в сторону сиденья, открывая вертикально установленную панель с предохранителями и реле.

На внутренней стороне снятой декоративной крышки или рядом с блоком размещена карта-схема в виде наклейки с графическим изображением расположения элементов. Эта схема дублирует информацию из руководства по эксплуатации автомобиля, но может отличаться в зависимости от года выпуска и комплектации.

Структура карты-схемы

Структура карты-схемы

  • Нумерация предохранителей (F1-F45): Цифры соответствуют посадочным гнездам в блоке.
  • Цветовая маркировка: Цвет корпуса предохранителя указывает на его номинал (например: красный – 10А, синий – 15А, желтый – 20А).
  • Условные обозначения: Графические пиктограммы или аббревиатуры на немецком/английском языке (например: RFS – Radio/Fensterheber – магнитола/стеклоподъемники).
Номер (F) Номинал (А) Защищаемая цепь (пример)
F5 15 Противотуманные фары (задние)
F22 7.5 Контроль приборной панели
F31 30 Центральный замок, люк
F43 15 Стеклоочистители

Важные примечания:

  1. Перед заменой предохранителя обязательно выключите зажигание и соответствующий потребитель.
  2. Используйте только предохранители оригинального номинала – установка «усиленного» элемента может привести к возгоранию.
  3. Если новый предохранитель мгновенно перегорает – ищите короткое замыкание в цепи, а не продолжайте замену.
  4. Свечение контрольной лампы на панели приборов (например, ABS) иногда вызвано перегоревшим предохранителем, а не неисправностью системы.

Расшифровка маркировок латинских букв и цифр на колодках

На колодках предохранителей BMW E34 нанесены буквенно-цифровые обозначения, идентифицирующие конкретные цепи и потребители электроэнергии. Эти маркировки дублируют информацию из мануала и схемы на крышке блока предохранителей, обеспечивая быструю диагностику неисправностей.

Понимание принципа формирования маркировок позволяет определить тип цепи, её принадлежность к системам автомобиля и номинальный ток защиты без обращения к документации. Ключевые элементы обозначений включают буквенные индексы систем и цифровые коды предохранителей.

Основные буквенные индексы систем

AСистемы безопасности (подушки, иммобилайзер)
BОсвещение (фары, габариты, подсветка)
CОтопитель, климат-контроль, вентиляция
DДвигатель (ЭБУ, форсунки, датчики)
EАудиосистема, навигация, мультимедиа
FТопливная система (бензонасос, форсунки)
KВспомогательные цепи (прикуриватель, розетки)
LСтеклоподъёмники, люк, центральный замок
MДворники, омыватели, очистители фар
RСистема зарядки (генератор, регулятор)

Цифровые обозначения и особенности

  • Цифры после буквы указывают на порядковый номер предохранителя в цепи (например, F15 – топливный насос)
  • Дополнительные символы (+ или -) обозначают питание до/после замка зажигания
  • Маркировка KL30 – постоянное питание от аккумулятора
  • Обозначение KL15 – питание при включенном зажигании
  • Код KL50 – цепь стартера

При замене предохранителей обязательно сверяйтесь с номиналом тока (указан на корпусе элемента). Установка предохранителя с несоответствующим значением может привести к повреждению электропроводки или возгоранию.

Инструменты для безопасного извлечения предохранителей из гнезд

Безопасное извлечение предохранителей в BMW E34 требует применения специализированных инструментов, предотвращающих повреждение пластикового корпуса элементов и гнёзд блока. Использование подручных средств (отвёрток, плоскогубцев) часто приводит к деформации контактов или случайному замыканию соседних цепей.

Ключевым приспособлением является пластиковый съёмник-щипцы, входящий в комплектацию большинства моделей E34 и расположенный непосредственно в монтажном блоке предохранителей. При его отсутствии применяют альтернативные варианты, соответствующие стандартным размерам предохранителей mini (ATM) или maxi (APM).

Основные инструменты и методы работы

Для корректной замены элементов используйте:

  • Штатный пластиковый пинцет – размещён в крышке блока предохранителей или в спецотсеке салона. Зажимные губки точно охватывают выступы предохранителя, обеспечивая вертикальное извлечение без перекоса.
  • Универсальные съёмники из диэлектрических материалов – приобретаются отдельно. Варианты с магнитным наконечником упрощают манипуляции в труднодоступных местах.
  • Изогнутый медицинский пинцет – временная замена при утере штатного инструмента. Требует осторожности: металлические губки могут соскользнуть и повредить токопроводящие шины.

Порядок безопасного извлечения:

  1. Отключите зажигание и соответствующие потребители энергии.
  2. Зафиксируйте пинцет на верхних рёбрах предохранителя перпендикулярно плоскости блока.
  3. Плавно потяните инструмент строго вверх без раскачивания.
  4. При затруднённом извлечении слегка расшатайте элемент, меняя вектор силы (←→), избегая резких движений.
ИнструментПреимуществаРиски
Штатный пинцетИдеальное соответствие размерам, нулевая электропроводностьХрупкость при механическом воздействии
Универсальный съёмникПоддержка разных типов предохранителей, эргономичная рукоятьВозможность неполного захвата мелких элементов
Медицинский пинцетДоступностьВысокий риск замыкания контактов, повреждение пластика

После демонтажа всегда проверяйте целостность корпуса предохранителя и посадочного гнезда. Наличие оплавленных участков или окислов требует чистки контактов мелкозернистой наждачной бумагой перед установкой нового элемента.

Диагностика перегоревшего предохранителя: визуальные признаки

Диагностика перегоревшего предохранителя: визуальные признаки

Первичная диагностика перегоревшего предохранителя на BMW E34 начинается с тщательного визуального осмотра. Для этого требуется извлечь элемент из блока предохранителей при выключенном зажигании, используя специальные пластиковые щипцы, расположенные в монтажном блоке или крышке.

Основное внимание уделяется целостности плавкой вставки внутри корпуса. Через прозрачное окошко предохранителя необходимо исследовать состояние металлической проволоки или полоски, сравнивая её с исправными элементами соседних гнёзд.

Характерные визуальные признаки неисправности

  • Обрыв плавкой вставки – чётко видимое физическое разделение металлической нити внутри корпуса
  • Потемнение стеклянного/пластикового корпуса – образование копоти или затемнённых пятен на внутренних стенках
  • Оплавление корпуса – деформация пластика или стекла с характерными наплывами материала
  • Окисление или почернение контактных ножек – появление тёмного налёта на металлических элементах
  • Изменение цвета плавкой вставки – неестественный желтоватый или синеватый оттенок металла
Состояние Внешние проявления Причина
Корректная работа Прозрачный корпус, цельная металлическая перемычка Штатное функционирование
Перегрузка цепи Чистый разрыв нити без повреждения корпуса Короткое замыкание или превышение нагрузки
Критическая перегрузка Оплавление корпуса, копоть, деформация Сильное КЗ в защищаемой цепи

При обнаружении почерневших или деформированных предохранителей требуется дополнительная проверка соответствующей электроцепи на предмет короткого замыкания перед установкой нового элемента. Визуальная диагностика всегда предшествует применению мультиметра.

Мультиметровый прозвон цепи для подтверждения обрыва

Мультиметровый прозвон цепи для подтверждения обрыва

Прозвон цепи мультиметром – базовый метод диагностики обрыва проводки или элементов в электросистеме Е34. Он основан на проверке непрерывности электрического пути между двумя точками цепи. Принцип заключается в подаче прибором небольшого тестового напряжения и измерении сопротивления. Если путь непрерывен, мультиметр сигнализирует об этом звуком (писком) и/или показаниями сопротивления, близкими к нулю Ом. Отсутствие сигнала и бесконечно высокое сопротивление (OL или 1 на дисплее) однозначно указывают на обрыв.

Для корректного прозвона цепь должна быть обесточена! Отсоедините аккумулятор или соответствующий предохранитель. Выберите на мультиметре режим прозвонки (значок диода или звуковой волны). Убедитесь в исправности самого прибора и щупов, замкнув их накоротко – должен раздаться звуковой сигнал.

Порядок действий при прозвоне цепи

  1. Подготовка: Отключите питание цепи (аккумулятор/предохранитель). Снимите защитные кожухи для доступа к проверяемым точкам. Очистите контакты от грязи и окислов.
  2. Выбор точек: Определите две контрольные точки цепи между которыми возможен обрыв (например: вывод предохранителя и клемма потребителя, два разъема на жгуте).
  3. Прозвон: Приложите щупы мультиметра к этим точкам. Фиксируйте контакт металлом щупа с металлом контакта/провода.
    • Сигнал есть (≈0 Ом): Участок цепи между точками непрерывен. Обрыв отсутствует.
    • Сигнала нет (OL): Участок цепи между точками разорван. Требуется поиск точного места обрыва.
  4. Локализация обрыва: При обнаружении обрыва (OL) перемещайте один из щупов вдоль цепи (к источнику питания или массе), сужая зону поиска, пока не найдете точку, после которой сигнал пропадает.

Особенности прозвона на Е34

Особенности прозвона на Е34

Элемент/Цепь Типичные точки прозвона Важные нюансы
Предохранитель Оба контакта на верхней части предохранителя Проверяйте сам предохранитель вне блока! Прозвон контактов в блоке подтверждает целостность дорожек платы.
Проводка до потребителя Выход предохранителя (+) и входной контакт потребителя / масса кузова (-) Прозванивайте "+" и "-" пути отдельно! Для "-" используйте надежную точку массы.
Кнопки, переключатели Входной и выходной контакты элемента Проводите проверку при нажатой/включенной кнопке.
Реле Контаты управляющей катушки (85-86), силовые контакты (30-87) Прозванивайте катушку и контакты по отдельности. Реле должно быть извлечено.

Прозвон – надежный и простой способ подтвердить обрыв. Если сигнал отсутствует на значимом участке цепи (OL), требуется визуальный осмотр проводов (особенно в местах перегибов у дверей, разъемов), проверка контактов на коррозию и механические повреждения, или замена неисправного участка проводки/элемента. Всегда проверяйте надежность контакта щупов!

Поиск причины перегорания: методы исключения короткого замыкания

Перегорание предохранителя сразу после замены или при включении потребителя однозначно указывает на наличие короткого замыкания (КЗ) в защищаемой цепи. Цель – локализовать участок цепи, где происходит недопустимый контакт "плюса" с "массой" автомобиля или другим проводником, вызывающий сверхток.

Поиск требует методичного подхода, терпения и понимания схемы электрооборудования. Начинать всегда следует с визуального осмотра, постепенно переходя к более сложным методам диагностики, связанным с отключением компонентов и измерениями.

Методы диагностики короткого замыкания

1. Визуальный и тактильный осмотр:

  • Проверка жгутов проводов: Тщательно осмотрите все доступные участки жгута, защищённые данной цепью. Ищите перетёртости (особенно в местах прохода через металлические перегородки, у петель дверей, рулевой колонки), оплавление изоляции, следы окислов или влаги.
  • Осмотр разъёмов: Проверьте все разъёмы в цепи на предмет коррозии, расплавленных контактов, неплотной посадки, попадания воды или посторонних предметов.
  • Осмотр компонентов: Визуально оцените состояние ламп (особенно поворотников и стоп-сигналов в патронах), электродвигателей (привода стеклоподъёмников, люка, вентиляторов), реле, датчиков. Прикоснитесь к разъёмам компонентов и участкам жгутов – локальный нагрев указывает на проблемное место.

2. Метод последовательного отключения потребителей:

  1. Убедитесь, что аккумулятор отключен.
  2. Изучите схему электрооборудования E34, чтобы определить всех потребителей, подключенных к перегорающему предохранителю.
  3. Последовательно отключайте разъёмы от каждого потребителя в этой цепи (лампы, моторчики, реле, блоки управления).
  4. После каждого отключения заменяйте предохранитель и включайте зажигание/цепь. Если предохранитель перестал перегорать – последний отключенный потребитель или его проводка являются источником КЗ.
  5. Если отключение всех потребителей не помогло, КЗ кроется в самой проводке между блоком предохранителей и разъёмами потребителей или в разъёмах.

3. Проверка цепи под нагрузкой с помощью контрольной лампы или мультиметра:

  • Подготовка: Извлеките перегоревший предохранитель. Подключите один щуп контрольной лампы (или мультиметра в режиме вольтметра) к клемме "нагрузки" (выходной) гнезда предохранителя. Второй щуп – на надежную "массу".
  • Анализ:
    • При включенном зажигании/цепи лампа не должна гореть, а вольтметр не должен показывать напряжение (если все потребители цепи выключены штатно). Если лампа горит/есть напряжение – в цепи присутствует постоянное КЗ на "плюс".
    • Если лампа не горит/напряжения нет, попробуйте включить потребители цепи по очереди. Появление свечения лампы/напряжения при включении конкретного потребителя укажет на его неисправность (внутреннее КЗ).
  • Важно: Этот метод требует осторожности и понимания схемы, так как некоторые цепи могут иметь небольшое напряжение в "ожидающем" режиме (через резисторы и т.д.).

4. Измерение тока утечки (паразитного тока):

Хотя чаще используется для диагностики разряда АКБ, может помочь выявить КЗ с высоким сопротивлением:

  1. Выключите зажигание, закройте двери, подождите 10-15 минут (чтобы все блоки управления перешли в спящий режим).
  2. Отключите "минусовую" клемму АКБ.
  3. Установите мультиметр в режим измерения тока (Амперы, на самый большой предел, например 10А).
  4. Подключите один щуп мультиметра к снятой клемме АКБ, второй – к "минусовому" выводу АКБ. Мультиметр теперь включен последовательно в цепь.
  5. Считайте значение тока. Нормальный ток утечки для E34 обычно не превышает 30-50 мА (0.03 - 0.05 А).
  6. Если ток значительно выше нормы:
    1. Не выключая мультиметр, начните поочередно вынимать предохранители и реле (начиная с подозрительной цепи).
    2. Когда при извлечении определенного предохранителя ток утечки резко упадет до нормы – это и есть проблемная цепь.

5. Проверка сопротивления изоляции:

Более точный метод для поиска КЗ на "массу":

  1. Отключите АКБ.
  2. Извлеките предохранитель проблемной цепи.
  3. Переведите мультиметр в режим измерения сопротивления (Омы).
  4. Подключите один щуп к выходной клемме (нагрузочной) гнезда предохранителя в блоке.
  5. Подключите второй щуп к надежной "массе" кузова/двигателя.
  6. Сопротивление должно быть очень высоким (в идеале – бесконечность, "OL" на дисплее). Низкое сопротивление (близкое к 0 Ом) или звуковой сигнал прозвонки подтверждают наличие КЗ на "массу" в этой цепи.
  7. Далее, методом отключения потребителей или разъединения разъемов жгута, локализуйте участок с КЗ, контролируя сопротивление на каждом шаге. Сопротивление станет высоким после отключения неисправного участка.

Типичные проблемные места на E34:

Цепь Типичные точки КЗ
Стеклоподъемники Жгут в гофре между кузовом и дверью (особенно передние двери), контакты в кнопках управления.
Стоп-сигналы, габариты Патроны ламп в фонарях (коррозия, замыкание контактов), жгут багажника (перетирание о край крышки).
Фары, поворотники Разъемы фар, патроны ламп, жгут за передним бампером.
Отопитель (печка) Мотор вентилятора (износ щеток, заклинивание), резистор моторчика (оплавление).
Люк Жгут в гофре у люка, микровыключатели, привод.

Важно: При диагностике КЗ никогда не заменяйте предохранитель на предохранитель большего номинала – это может привести к возгоранию проводки. Для безопасного поиска часто используют "контрольку" (лампу накаливания 21W), подключенную вместо предохранителя. При наличии КЗ лампа будет ярко светиться. По мере локализации неисправности (отключении исправных участков цепи) яркость свечения лампы будет уменьшаться. Тусклое свечение или его отсутствие после отключения неисправного участка указывает на успешное нахождение проблемы. Работайте аккуратно, чтобы не повредить исправную проводку.

Правила подбора замены: зависимость сечения проводника от ампеража

Номинал предохранителя напрямую определяется сечением проводника в защищаемой цепи. Предохранитель должен сгорать раньше, чем ток превысит максимально допустимую нагрузку для провода. Использование предохранителя большего номинала, чем рассчитана проводка, создаёт риск перегрева, оплавления изоляции и возгорания.

Каждому сечению провода соответствует максимальный длительно допустимый ток. Предохранитель подбирается под это значение с запасом 10-15%, чтобы исключить ложные срабатывания при штатных нагрузках. Для точного подбора используйте заводские данные BMW E34 или стандартные электротехнические таблицы зависимости сечения от тока.

Соответствие сечений и токов в цепях E34

Сечение провода (мм²)Макс. ток (А)Типовой номинал предохранителя (А)
0.575
0.75107.5
1.01310
1.51715
2.52420
4.03230

Критерии корректной замены:

  • Запрещено устанавливать "жучки" или предохранители с завышенным номиналом
  • При частом перегорании ищите причину в цепи: КЗ, перегрузка или неисправность потребителя
  • Для цепей с высокими пусковыми токами (например, обогрев стекла) допускается временное превышение тока на 30% без перегорания

Порядок действий при замене:

  1. Определите сечение провода в ремонтируемой цепи (по схеме или визуально)
  2. Выберите предохранитель по таблице соответствия с учётом запаса по току
  3. Убедитесь в соответствии цвета корпуса предохранителя заводскому стандарту номиналов
  4. После установки протестируйте работу цепи под нагрузкой

Алгоритм замены перегоревшего предохранителя в штатном блоке

Предохранители защищают электрические цепи автомобиля от перегрузок и коротких замыканий. Замена перегоревшего элемента должна выполняться строго на аналогичный по номиналу, указанному на корпусе или в схеме блока.

Перед началом работ обязательно выключите зажигание и отсоедините отрицательную клемму аккумулятора. Используйте только оригинальные предохранители с соответствующим токовым номиналом.

  1. Локализация блока предохранителей:
    • Основной блок: моторный отсек (водительская сторона, за аккумуляторной батареей)
    • Дополнительный блок: багажник (левая боковая ниша под обшивкой)
  2. Идентификация перегоревшего элемента:
    • Снимите пластиковую крышку блока, отжав фиксаторы
    • Сверьтесь со схемой на обратной стороне крышки для определения назначения предохранителей
    • Визуально проверьте целостность плавкой вставки через прозрачный корпус
  3. Извлечение дефектного предохранителя:
    • Используйте специальный пластиковый пинцет из гнезда на крышке блока
    • Захватите корпус предохранителя строго параллельно контактам
    • Плавно потяните вверх без перекоса и чрезмерных усилий
  4. Установка нового предохранителя:
    • Убедитесь в совпадении номинала (например, 7.5A, 15A, 30A)
    • Правильно сориентируйте предохранитель относительно контактных гнёзд
    • Вставьте элемент до характерного щелчка и полного прилегания к контактам
  5. Проверка результата:
    • Подключите аккумулятор и включите зажигание
    • Протестируйте работу цепи, защищаемой заменённым предохранителем
    • При повторном перегорании немедленно проведите диагностику цепи на КЗ

Специальные случаи: работа с многослойными колодками в моторном отсеке

Многослойные колодки предохранителей в подкапотном пространстве BMW E34 (например, блок X59 возле аккумуляторного отсека) представляют собой набор вертикально соединённых пластин с разъёмами. Их конструкция обеспечивает распределение мощных токов к критичным системам: стартеру, генератору, системе зажигания. Нарушение контакта в этих узлах приводит к полному отказу двигателя или перебоям питания.

Особенность таких блоков – взаимозависимость слоёв: демонтаж одного разъёма часто требует временного снятия соседних элементов. Окисление контактов и перегрев пластин из-за вибрации – основные причины неисправностей. Перед любыми манипуляциями обязательна деактивация минусовой клеммы АКБ для исключения КЗ.

Порядок диагностики и обслуживания

При признаках неисправности (оплавленный пластик, запах гари) выполните последовательно:

  1. Визуальный осмотр: проверьте целостность корпуса, отсутствие деформации пластин, следов перегрева (потемнение).
  2. Тест контактов: мультиметром в режиме прозвонки убедитесь в непрерывности цепи между точками подключения проводов и выходными клеммами.
  3. Измерение падения напряжения: при включённой нагрузке (например, фарах) напряжение между входом/выходом колодки не должно превышать 0.2В.

Ремонт включает:

  • Очистку контактов: специализированным средством для электроразъёмов и щёткой с мягким ворсом.
  • Замену термоусадки: при повреждении изоляции проводов на входах/выходах.
  • Затяжку клемм: динамометрическим ключом с усилием, указанным в мануале (обычно 4-6 Нм).
Типовая проблемаРешение
Коррозия контактных пластинАккуратная шлифовка мелкой наждачной бумагой (№600+) с последующей обработкой токопроводящей смазкой
Оплавление пластика у основанияПолная замена колодки, поиск и устранение причины перегрева (высокое сопротивление, перегрузка)
Ослабление заклёпок между слоямиПерепрессовка заклёпок или точечная сварка пластин

При установке нового блока строго соблюдайте оригинальную схему подключения и ориентацию слоёв. Используйте только колодки с маркировкой BMW или сертифицированные аналоги – ошибка в материале проводящих элементов вызовет повторный перегрев.

Ремонт окисленных контактов в блоке предохранителей без демонтажа клемм АКБ

Очистка окисленных контактов блока предохранителей BMW E34 без снятия клемм аккумулятора требует строгого соблюдения мер безопасности. Работа ведётся при отключённой электросистеме путём временного извлечения соответствующих предохранителей, что минимизирует риски короткого замыкания.

Основная сложность – ограниченный доступ к контактным группам. Для эффективной обработки потребуются специализированные инструменты с диэлектрическим покрытием и составы, не повреждающие пластиковые элементы блока.

Технология очистки

Технология очистки

  1. Подготовка: Отключите зажигание. Снимите крышку блока предохранителей. Извлеките предохранители, связанные с проблемной цепью, используя диэлектрические щипцы.
  2. Обработка контактов:
    • Нанесите аэрозольный очиститель электронных контактов (CRC, Liqui Moly) на разъёмы
    • Аккуратно обработайте щёткой с нейлоновым ворсом (например, зубной)
    • Для труднодоступных мест используйте ватные палочки, смоченные изопропиловым спиртом
  3. Защита от коррозии: После очистки нанесите токопроводящую смазку или спрей-ингибитор окисления тонким слоем на контактные поверхности.
  4. Сборка: Установите предохранители на штатные позиции, проверьте плотность фиксации. Закройте крышку блока.

Контроль результата: После обработки включите потребители энергии, связанные с восстановленными цепями (фары, обогрев стекла). Убедитесь в стабильной работе без перебоев. При сохранении проблем проверьте целостность металлических лепестков контактов – глубокую коррозию устранить локальной очисткой невозможно.

Временные решения: установка "жучка" и риски нештатной замены

Установка "жучка" – временной перемычки из провода вместо штатного предохранителя – распространённое, но крайне рискованное решение при перегорании плавкой вставки на BMW E34. Водители часто прибегают к нему для быстрого восстановления работы критичных систем (например, топливного насоса или фар) при отсутствии запасного предохранителя нужного номинала.

Такой метод полностью игнорирует предназначение предохранителя: защиту электропроводки и оборудования от перегрузки по току. "Жучок", в отличие от калиброванной плавкой вставки, не разорвёт цепь при превышении допустимой нагрузки. Это превращает его в источник постоянной угрозы для электросистемы автомобиля.

Основные риски использования "жучков"

Нештатная замена несёт серьёзные последствия:

  • Пожарная опасность: Провод "жучка" и окружающая проводка могут перегреться из-за протекания тока, превышающего расчётный, что приводит к оплавлению изоляции и возгоранию.
  • Повреждение дорогостоящего оборудования: Без защиты предохранителя перегрузка или короткое замыкание выведут из строя электронные блоки управления (ЭБУ), реле, датчики, генератор или стартер.
  • Деградация проводки: Постоянный перегрев ухудшает свойства изоляции и самих токопроводящих жил, создавая "слабые места" для будущих отказов и КЗ.
  • Сложность диагностики: "Жучок" маскирует первоначальную причину перегорания предохранителя (например, КЗ), затрудняя поиск и устранение коренной неисправности.

Принципиальная опасность и альтернативы

Ключевая проблема – нарушение принципа селективности защиты: каждый предохранитель в монтажном блоке E34 рассчитан на определённый ток срабатывания, соответствующий сечению проводов и нагрузке конкретной цепи. "Жучок" делает эту защиту неэффективной.

Единственно безопасное решение – немедленная замена перегоревшего предохранителя на новый штатного номинала. Для этого:

  1. Всегда возите комплект запасных предохранителей (включая популярные для E34 номиналы: 7.5A, 10A, 15A, 20A, 25A, 30A).
  2. Перед заменой обязательно выявите и устраните причину перегорания (обрыв изоляции, неисправность потребителя, коррозия контактов).
  3. Используйте только качественные предохранители, соответствующие заводским стандартам (например, ISO 8820).

Установка "жучка" допустима исключительно как крайняя мера для кратковременного перемещения автомобиля в безопасное место (например, съезд с трассы) при полном отсутствии запасного предохранителя. После этого необходимо немедленно установить штатный предохранитель и провести диагностику цепи.

Профилактическая чистка контактов и диагностика влаги в блоке

Профилактическая чистка контактов и диагностика влаги в блоке

Регулярная чистка контактов блока предохранителей критична для предотвращения окисления, коррозии и нарушения электропроводности. Аккумулятор перед работами отключается строго в указанной последовательности: сначала отрицательная клемма, затем положительная. Полный демонтаж блока обязателен для тщательной обработки всех элементов.

Визуально проверьте корпус на трещины, деформации и следы подтёков электролита. Особое внимание уделите нижней части блока и монтажным точкам – там чаще скапливается влага и грязь. Используйте фонарик для выявления малозаметных белых или зеленоватых окислов на металлических контактных площадках.

Этапы чистки и проверки на влагу

  1. Очистка контактов:
    • Аккуратно извлеките все предохранители и реле, маркируя их позиции
    • Обработайте контактные гнёзда специальным очистителем электроцепей (например, Kontakt U)
    • Удалите стойкие загрязнения пластиковой щёткой или ластиком
  2. Диагностика влаги:
    • Проверьте дренажные каналы блока на засорение
    • Исследуйте внутренние стенки на конденсат с помощью зеркальца
    • Используйте тестовую бумагу – её потемнение укажет на скрытую влагу
  3. Сушка и защита:
    • Продуйте сжатым воздухом все полости (давление не выше 3 атм)
    • Нанесите тонкий слой токопроводящей смазки (например, Molykote 111)
    • Загерметизируйте трещины термостойким силиконом

Важно: При обнаружении воды внутри блока или массовой коррозии контактов обязательна замена повреждённых элементов. Установку предохранителей проводите только после полного высыхания всех компонентов. Регулярность процедуры – каждые 2 года или после эксплуатации в условиях высокой влажности.

Проверка слаботочных реле, связанных с распределителем плавких вставок

Слаботочные реле в БМВ Е34 выполняют ключевую роль в управлении мощными потребителями электроэнергии (фары, топливный насос, вентилятор охлаждения и т.д.), получая сигнал от ЭБУ или кнопок и коммутируя цепь через плавкие вставки в монтажном блоке. Неисправность реле проявляется полным или частичным отказом связанных систем, при этом предохранители часто остаются целыми. Диагностика требует системного подхода.

Перед проверкой отключите зажигание и минусовую клемму АКБ. Определите целевое реле по схеме на крышке блока предохранителей или руководству по ремонту. Типовые реле для проверки: топливного насоса (K51), главное реле (DME, K6300), реле очистителя фар (K72), реле задних противотуманных фар (K13), реле обогрева заднего стекла (K10). Извлеките реле из гнезда, подготовьте мультиметр и контрольную лампу 12В.

Этапы диагностики

Визуальный осмотр и базовые тесты:

  • Проверьте корпус на трещины, оплавление, потемнение пластика.
  • Убедитесь в отсутствии коррозии на контактах реле и в гнезде блока предохранителей.
  • Подсоедините АКБ, включите зажигание и слушайте: исправное реле при активации системы издает четкий щелчок.

Проверка обмотки управления (катушки):

  1. Определите по схеме или маркировке выводы управления (обычно 85 и 86).
  2. Прозвоните мультиметром в режиме сопротивления (Ω): норма 60-120 Ом. Бесконечное сопротивление – обрыв, близкое к нулю – межвитковое замыкание.
  3. Подайте 12В от АКБ на выводы 85 (-) и 86 (+): исправная катушка сработает с отчетливым щелчком.

Проверка силовых контактов:

Действие Методика Норма
Сопротивление контактов Измерьте сопротивление между выводами 30 (постоянный +12В) и 87 (нагрузка) при отключенной катушке Бесконечность (разомкнуто)
Проверка на замыкание Подайте 12В на катушку (85-86), измерьте сопротивление между 30 и 87 0-0.5 Ом (замкнуто)
Диод/резистор (если есть) Прозвоните между выводами 85 и 86 в обоих направлениях Падение на диоде в одном направлении / стабильное сопротивление (~1кОм для резистора)

Проверка цепи управления:

  • Верните реле в гнездо, подключите АКБ.
  • Включите зажигание и активируйте цепь (например, включите зажигание для DME-реле, зажигание + старт для топливного насоса).
  • Измерьте вольтметром напряжение между управляющим выводом реле (обычно 85 или 86, зависит от схемы) и массой. Отсутствие 12В при активации указывает на обрыв проводки, неисправность ЭБУ или датчика.

Ремонт и замена: Чистка окисленных контактов допустима, но внутренние повреждения катушки или подгоревшие контактные группы требуют замены реле. Используйте только оригинальные реле BMW или проверенные аналоги (например, Bosch, Hella) с идентичной маркировкой и распиновкой. После установки проверьте работу системы и отсутствие нагрева корпуса реле.

Работа с модификациями: особенности блоков Е34 до и после рестайлинга

Рестайлинг BMW E34 в 1992 году принес значительные изменения в электрооборудование, особенно в компоновку и функционал блоков предохранителей. Основное отличие – перенос центрального монтажного блока (ZKE) из моторного отсека в багажник для улучшения защиты от влаги и температурных перепадов. Это повлекло перераспределение цепей и изменение схемы подключения.

Дорестайлинговые модели (до 09.1992) оснащались единым блоком предохранителей в подкапотном пространстве, тогда как после рестайлинга (с 09.1992) появилось разделение: основной блок размещен в багажнике, а вспомогательный релейный модуль остался под капотом. Требуется точная идентификация версии автомобиля перед диагностикой или заменой компонентов.

Сравнение конструкций и функционала

ПараметрДо рестайлинга (до 09.1992)После рестайлинга (с 09.1992)
Расположение основного блокаМоторный отсек (у аккумулятора)Багажник (левая ниша у седана, правая стенка у универсала)
Тип блокаЕдиный модуль с предохранителями и релеРаздельная система:
  • Центральный блок (ZKE) в багажнике
  • Дополнительный релейный щиток в моторном отсеке
Ключевые цепиВсе системы в одном блокеZKE управляет:
  • освещением
  • стеклоподъемниками
  • центральным замком
Подкапотный блок – цепи двигателя, фар, вентиляторов
Типы предохранителейСтандартные ножевые (ATO)Комбинация ATO и мини-предохранителей (мини-АТО)

Принципиальные отличия в ремонте:

  • Доступ к блоку: В дорестайлинге проще заменить предохранители (прямой доступ в моторном отсеке). В рестайлинге для основного блока требуется разбор обшивки багажника.
  • Диагностика неисправностей: После рестайлинга критично проверять оба блока (ZKE и подкапотный), так как цепи разделены. Частая проблема ZKE – окисление контактов из-за влаги в багажнике.
  • Замена блока: Для рестайлинговых версий обязательна адаптация нового модуля ZKE через диагностическое оборудование. В ранних версиях замена механическая.

Список источников

Основная информация о предохранителях BMW E34 получена из технической документации производителя и специализированных руководств по ремонту.

Дополнительные практические аспекты, включая расположение блоков и особенности замены, подтверждены экспертными материалами автомобильных ресурсов.

  • Официальное руководство по ремонту BMW 5 Series (E34) издательства Bentley Publishers
  • Электрические схемы BMW E34 из заводского руководства ETM (Electrical Troubleshooting Manual)
  • Каталог предохранителей и реле в оригинальном справочнике BMW Betriebsanleitung E34
  • Статьи о диагностике электросистем в специализированном журнале "Автоэлектрика и электроника"
  • Технические обзоры принципов работы плавких вставок в учебнике "Автомобильная электроника" под ред. В.П. Третьякова
  • Практические руководства по модернизации блоков предохранителей на портале BMWFAQS
  • Видеоинструкции по замене предохранителей на канале BMW E34 Restoration
  • Архивные технические бюллетени BMW Service Information о типовых неисправностях цепей
  • Форумные обсуждения на ресурсе E34.ru с кейсами ремонта электрооборудования
  • Методические рекомендации по диагностике коротких замыканий в учебном пособии МГТУ "МАМИ"

Видео: Предохранители БМВ Е34 и реле с описанием и схемами блоками
