Статья обновлена: 18.08.2025

Электрическая система - жизненно важный компонент любого современного автомобиля, и ваш Daewoo Matiz не исключение. Ее защиту и стабильную работу обеспечивают скромные, но критически важные элементы - предохранители. Понимание устройства, расположения и принципов работы блока предохранителей Matiz - неотъемлемая часть грамотной эксплуатации и оперативного устранения неполадок.

Данная статья представляет собой подробное руководство по блоку предохранителей Daewoo Matiz. Вы узнаете точное расположение монтажных блоков в салоне и под капотом, назначение каждого предохранителя и реле, алгоритм поиска и замены перегоревшего элемента, а также получите практические советы по диагностике распространенных электрических проблем. Эта информация поможет вам поддерживать работоспособность электрооборудования вашего автомобиля и оперативно реагировать на сбои.

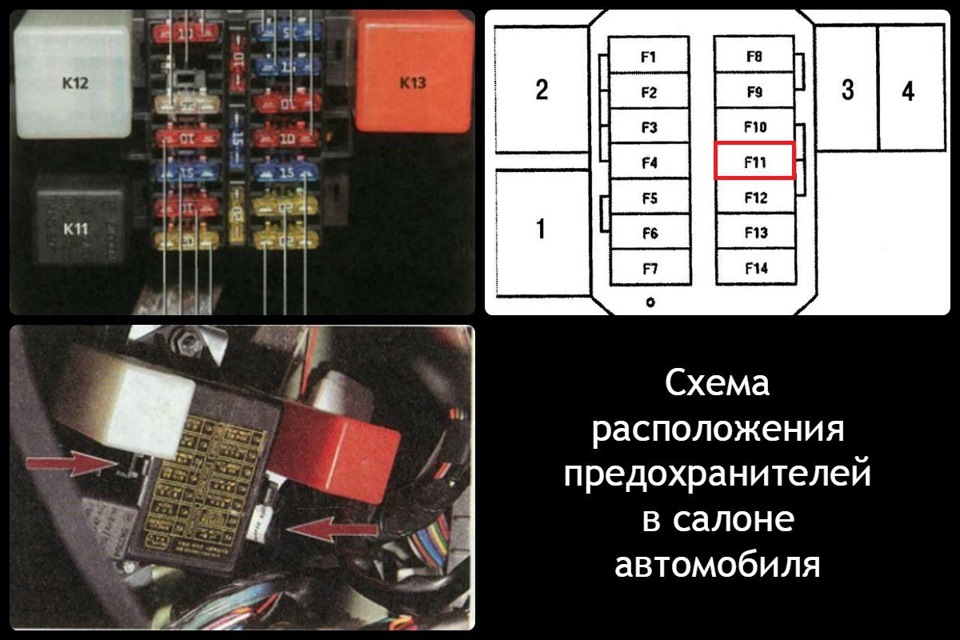

Основное расположение монтажного блока в салоне

В автомобилях Daewoo Matiz монтажный блок предохранителей салонного оборудования расположен в нижней части передней панели со стороны водителя.

Блок находится над педальным узлом, непосредственно за декоративной пластиковой крышкой прямоугольной формы.

Пошаговый доступ к блоку

Откройте дверь водителя для удобного доступа к пространству под рулевой колонкой.
Наклонитесь и визуально найдите вертикальную панель слева от педалей газа и тормоза.
Идентифицируйте прямоугольную крышку размером примерно 10х15 см с маркировкой "FUSE".
Захватите пальцами специальные пазы на нижнем крае крышки.
Потяните крышку строго на себя до характерного щелчка, освобождая фиксаторы.

Важные нюансы: На моделях Matiz M150 (после 2005 года) крышка может крепиться дополнительным винтом в верхней части – перед снятием проверьте наличие крепежа отверткой.

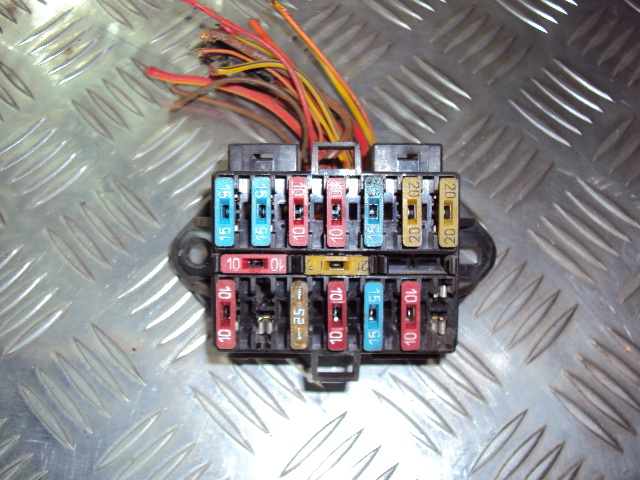

После снятия защиты открывается доступ к реле и плавким вставкам, ответственным за цепи стеклоочистителей, подсветки, магнитолы и других систем салона.

Где находится подкапотный блок предохранителей

Подкапотный блок предохранителей (монтажный блок) на Daewoo Matiz расположен в моторном отсеке автомобиля. Его легко найти, открыв капот и посмотрев в область ближе к лобовому стеклу, со стороны пассажира (правой стороны для леворульных машин).

Конкретно, блок находится прямо за аккумуляторной батареей, ближе к центральной стойке кузова. Он представляет собой прямоугольную черную пластиковую коробку, обычно закрепленную на площадке за АКБ. Для доступа к предохранителям и реле необходимо открыть крышку блока, отжав фиксаторы по бокам или спереди.

Ключевые характеристики расположения:

Отсек: Моторный отсек.
Сторона: Правая сторона (ближе к пассажирской стороне салона).
Ориентир: Непосредственно позади аккумуляторной батареи.
Вид: Черный прямоугольный пластиковый корпус с крышкой.
Крепление: Обычно фиксируется на площадке за АКБ с помощью пластиковых защелок или винтов.

Важно: Перед любыми манипуляциями с блоком предохранителей (проверка, замена) обязательно отключите отрицательную клемму аккумулятора для предотвращения короткого замыкания и повреждения электрооборудования. Убедитесь, что место вокруг блока чистое и сухое.

Функции основных элементов в подкапотном блоке:

Элемент	Защищаемые системы (примеры)
Предохранители	Фары, поворотники, стеклоочистители, вентилятор охлаждения, топливный насос, ЭБУ, ABS, подогрев зеркал/сидений, прикуриватель, магнитола, центральный замок.
Реле	Включение фар (дальний/ближний свет), стартера, топливного насоса, вентилятора радиатора, стеклоочистителей, указателей поворота, звукового сигнала.

Для точной идентификации назначения каждого предохранителя и реле всегда сверяйтесь со схемой, нанесенной на внутреннюю сторону крышки блока предохранителей или приведенной в руководстве по эксплуатации вашего Daewoo Matiz конкретного года выпуска и комплектации.

Расшифровка обозначений на крышке блока предохранителей

Обозначения на крышке блока предохранителей Daewoo Matiz представляют собой сокращенные англоязычные аббревиатуры, указывающие на защищаемые электроцепи. Каждый символ соответствует конкретному потребителю энергии или системе автомобиля.

Понимание этих маркировок критически важно для быстрой диагностики неисправностей, замены перегоревших элементов и безопасного обслуживания электрооборудования без риска повреждения смежных узлов.

Ключевые обозначения и их значения

Обозначение	Расшифровка	Защищаемое оборудование
ABS	Anti-lock Braking System	Антиблокировочная система тормозов
ECU	Engine Control Unit	Блок управления двигателем
H/LP	Head Lamp	Фары (ближний/дальний свет)
T/SIG	Turn Signal	Поворотники и аварийная сигнализация
HORN	Horn	Звуковой сигнал
WIPER	Wiper	Стеклоочистители и омыватель
FOG LP	Fog Lamp	Противотуманные фары
C/LOCK	Central Lock	Центральный замок
P/W	Power Window	Электроподъемники стекол
A/C	Air Conditioning	Кондиционер
RADIO	Radio	Аудиосистема
IGN	Ignition	Система зажигания
ST	Starter	Стартер
F/PUMP	Fuel Pump	Топливный насос

Для корректной идентификации всегда сверяйтесь со схемой на внутренней стороне крышки вашего конкретного авто – расположение и набор элементов могут отличаться в зависимости от года выпуска и комплектации.

Функции главных силовых предохранителей

Главные силовые предохранители в блоке Daewoo Matiz выступают критическими защитными барьерами для электросистемы автомобиля. Они рассчитаны на высокие токи и подключены непосредственно к аккумуляторной батарее через толстосекционные провода. Их ключевая задача – мгновенно разрывать цепь при возникновении аномальных нагрузок, предотвращая катастрофические последствия для дорогостоящих компонентов.

Эти предохранители обслуживают наиболее энергоемкие системы авто: силовую цепь генератора, главную шину питания ЭБУ двигателя, цепи стартера и систему охлаждения двигателя. Расположены в отдельном модуле или секции блока предохранителей, часто маркированы цветом и имеют номинал от 40А до 100А. Выход из строя любого из них парализует работу связанных узлов.

Основные функции и защищаемые системы

Защита генератора: Отключает цепь заряда АКБ при скачках напряжения или КЗ в генераторе
Обеспечение безопасности ЭБУ: Прерывает питание контроллера двигателя при перегрузках
Защита стартерной цепи: Предотвращает плавление проводки при залипании реле стартера
Контроль системы охлаждения: Отсекает питание вентиляторов радиатора при перегреве проводки
Буфер для силовых потребителей: Фильтрует токовые скачки в цепях топливного насоса и фар

Типичное расположение	Номинал (А)	Защищаемая цепь
F1 (красный)	100A	Генератор → АКБ
F2 (желтый)	60A	Главное реле ЭБУ
F3 (зеленый)	40A	Вентилятор радиатора

Назначение реле в блоке Матиз

Реле в блоке предохранителей Daewoo Matiz выполняют функцию электронных переключателей, управляющих подачей высокого тока к энергоемким потребителям. Они защищают маломощные цепи управления (кнопки, датчики) от перегрузок, размыкая или замыкая силовые линии при получении сигнала от управляющих элементов.

Без реле штатная электропроводка не выдержала бы нагрузки при прямом подключении устройств вроде фар или топливного насоса. Реле обеспечивают безопасную работу системы за счет передачи тока через контакты с большим сечением, активируемые миниатюрным управляющим напряжением.

Основные функции реле

Усиление тока: Позволяют слабым сигналам от кнопок/ЭБУ управлять мощными потребителями (например, стартером).
Защита цепей: Предотвращают перегрев проводки и выход из строя выключателей.
Автоматизация: Регулируют работу систем по заданным алгоритмам (например, реле стеклоочистителей с интервальным режимом).

Типовые реле в блоке	Управляемые системы
Главное реле (IGN Relay)	Центральное питание ЭБУ, форсунок, датчиков
Реле топливного насоса	Подача бензина в двигатель
Реле стартера	Включение стартера при повороте ключа
Реле фар/дальнего света	Активация головного освещения
Реле обогрева заднего стекла	Управление нитями накаливания

Важно: Выход из строя реле проявляется как полный отказ системы (например, не крутит стартер), но предохранитель при этом часто остается целым. Диагностика включает проверку щелчка при включении и прозвонку контактов мультиметром.

Типичные симптомы перегоревшего плавкого элемента

Перегорание предохранителя проявляется полным или частичным отказом электрооборудования, за которое отвечает конкретная цепь. Это происходит мгновенно и без предварительных признаков неисправности.

Симптомы напрямую зависят от защищаемой цепи: отказ фар, неработающие стеклоподъемники или нерабочая магнитола указывают на проблему в соответствующих предохранителях.

Распространенные признаки:

Полное отсутствие работы электроузла: прибор, система или опция не реагируют на включение.
Отказ нескольких связанных функций: например, одновременное отключение габаритов и подсветки номера.
Невозможность запуска двигателя (при сгорании предохранителя стартера, ЭБУ или топливного насоса).
Погасание приборной панели или отдельных индикаторов.
Отсутствие зарядки АКБ (при неисправности предохранителя генератора).
Неработающие стеклоочистители, обогрев заднего стекла или вентилятор печки.

Важно: Повторное перегорание сразу после замены указывает на короткое замыкание в цепи – требуется диагностика для исключения повреждения проводки или компонентов.

Правила безопасного извлечения предохранителей

Перед любыми манипуляциями с предохранителями на Daewoo Matiz полностью заглушите двигатель, выключите зажигание и снимите ключ из замка. Убедитесь, что все энергопотребители (фары, магнитола, кондиционер) деактивированы для исключения риска короткого замыкания.

Обязательно отсоедините минусовую клемму аккумуляторной батареи. Это гарантированно обесточит всю бортовую сеть и предотвратит случайное замыкание контактов при извлечении предохранителей. Дождитесь 2-3 минуты после отключения АКБ перед началом работ.

Пошаговая процедура извлечения

Идентифицируйте нужный предохранитель по схеме на крышке блока или в руководстве пользователя. Никогда не действуйте наугад.
Используйте специальный пинцет (обычно расположен в блоке предохранителей). Захватывайте элемент строго вертикально, без перекоса.
Извлекайте предохранитель плавно без рывков и усилий. Если элемент не поддается, проверьте фиксатор и повторите захват.
Осматривайте контакты в гнезде на предмет окислов или повреждений перед установкой нового элемента.

Ошибка	Последствие
Извлечение под нагрузкой	Искрение, оплавление контактов
Применение металлического инструмента	Короткое замыкание соседних цепей
Перепутывание гнезд	Выход из строя электрооборудования

Категорически запрещено извлекать предохранители голыми руками, плоскогубцами или отвертками. При замене всегда устанавливайте элемент с точно таким же номиналом тока (А). После завершения работ сначала подключите АКБ, затем проверьте работоспособность цепи.

Методы проверки целостности мультиметром

Проверка целостности предохранителя мультиметром определяет наличие обрыва в токопроводящей пластине. Этот метод исключает визуальную ошибку при оценке состояния элемента.

Перед проверкой убедитесь, что зажигание автомобиля выключено. Переведите мультиметр в режим прозвонки (значок диода или звука) или измерения сопротивления (Ω). Зачистите контакты предохранителя от окислов.

Пошаговая инструкция проверки

Извлеките предохранитель из блока с помощью специальных щипцов.
Подключите щупы мультиметра к металлическим контактам предохранителя с обеих сторон.
Оцените показания:
- В режиме прозвонки: звуковой сигнал = исправность, отсутствие звука = обрыв.
- В режиме сопротивления: 0-5 Ом = исправность, "OL" или ∞ = обрыв.
Проверьте корпус на оплавление или потемнение – даже при сохранении целостности такие повреждения требуют замены.

Критерии выбора замены по силе тока

Главный параметр при подборе нового предохранителя для Daewoo Matiz – точное соответствие номинальному току, указанному на корпусе вышедшего из строя элемента или в схеме блока. Этот показатель измеряется в амперах (А) и обозначается цифрой (например, 5А, 10А, 15А). Установка предохранителя с неверным номиналом нарушает защитную логику цепи и создает риски для электрооборудования автомобиля.

Никогда не заменяйте перегоревший предохранитель аналогом с большим током – это может привести к перегреву проводки, повреждению потребителей (например, магнитолы, датчиков) или возгоранию. Использование предохранителя с меньшим номиналом вызовет его частое перегорание даже при штатной нагрузке, что нарушит работу системы (например, фар или стеклоподъемников).

Ключевые правила выбора

Для безопасной замены соблюдайте следующие принципы:

Используйте идентичный номинал: берите предохранитель с точно таким же значением силы тока, как старый (напр., 7.5А вместо 7.5А). Даже отклонение на 1–2А недопустимо.
Сверяйтесь с маркировкой блока: номинал часто указан на крышке блока предохранителей или в руководстве автомобиля. Пример обозначения цепей:

Цепь	Типовой номинал (А)
Фары ближнего света	10
Обогрев заднего стекла	20
Прикуриватель	15

Проверяйте цветовую кодировку: стандартная палитра помогает визуально определить ток (напр., красный – 10А, синий – 15А). Убедитесь, что цвет нового предохранителя совпадает с оригиналом.
Избегайте "временных решений": запрещено устанавливать "жучки", скрепки или предохранители с завышенным номиналом "для проверки". Это опасно!

При покупке отдавайте предпочтение оригинальным запчастям (GM, Daewoo) или сертифицированным аналогам от брендов Bosch, Hella. Дешевые безымянные предохранители могут иметь несоответствие реального тока заявленному и ненадежную конструкцию.

Алгоритм замены перегоревшего компонента

Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка. Подготовьте новый предохранитель идентичного номинала (указан в амперах на корпусе перегоревшего элемента). Для доступа к блоку откройте капот и найдите чёрный пластиковый контейнер возле аккумуляторной батареи или левой стойки кузова.

Снимите защитную крышку блока, отщёлкнув фиксаторы. На внутренней стороне крышки или в руководстве по эксплуатации найдите схему расположения предохранителей. Визуально определите перегоревший элемент: его металлическая перемычка будет разорвана или почернеет колба.

Пошаговая процедура замены

Извлеките неисправный предохранитель при помощи пластикового пинцета (обычно закреплён в блоке). Если пинцет отсутствует – используйте изолированные плоскогубцы.
Сравните маркировку нового предохранителя со старым: ампераж должен совпадать точно. Установка элемента с большим номиналом вызовет повреждение проводки.
Вставьте новый компонент в гнездо до характерного щелчка, соблюдая ориентацию контактов. Не применяйте силу – предохранители устанавливаются без усилия.
Протестируйте цепи: включите зажигание и активируйте оборудование, связанное с заменённым предохранителем (фары, стеклоочистители, магнитолу).
При корректной работе установите крышку блока на место, защёлкнув фиксаторы.

Важные предупреждения:

Никогда не заменяйте предохранитель металлическими предметами (скрепками, гвоздями) – это приведёт к короткому замыканию.
Если новый элемент мгновенно перегорает – ищите причину в цепи: возможны КЗ, перегрузка или неисправность потребителя.
При отсутствии схемы используйте таблицу соответствия:

Номер слота	Цепь	Номинал (А)
F1	Стеклоочистители	10
F4	Стоп-сигналы	15
F7	Обогрев заднего стекла	20

После замены утилизируйте перегоревший элемент. Храните в автомобиле набор предохранителей основных номиналов: 5А, 7.5А, 10А, 15А, 20А, 30А.

Последствия установки неправильного номинала предохранителя на Daewoo Matiz

Установка предохранителя с завышенным номиналом тока нарушает принцип защиты электроцепи. Ток, превышающий расчетные значения для проводки и компонентов, не приведет к своевременному перегоранию плавкой вставки. Вместо этого избыточная энергия начнет перегревать провода, разъемы и сами устройства, подключенные к защищаемой цепи.

Использование предохранителя с заниженным номиналом тоже опасно. Он будет постоянно перегорать даже при штатной нагрузке цепи из-за недостаточной пропускной способности. Это приводит к ложным срабатываниям защиты и отказу работоспособности важных систем автомобиля в неподходящий момент.

Критичные риски для автомобиля

Пожар в моторном отсеке или салоне: Перегрев проводов из-за завышенного номинала может воспламенить изоляцию и горючие материалы.
Выход из строя электронных блоков (ЭБУ): Превышение напряжения повреждает микросхемы контроллера двигателя, ABS, климат-системы.
Расплавление электропроводки: Деформация изоляции, короткое замыкание соседних цепей, коррозия контактов.
Отказ потребителей тока: Сгорание фар, электродвигателей печки, стеклоподъемников, топливного насоса.

Неправильный номинал	Непосредственное последствие	Долгосрочный ущерб
Завышенный (напр., 25А вместо 15А)	Отсутствие защиты при перегрузке	Разрушение проводки, возгорание
Заниженный (напр., 5А вместо 10А)	Частое перегорание предохранителя	Отказ оборудования, повреждение гнезда предохранителя

Важно: Повторная установка "жучка" (проволоки, монеты) вместо предохранителя приравнивается к максимально завышенному номиналу и гарантированно ведет к неконтролируемым повреждениям. Строгое соответствие номинала, указанного на крышке блока предохранителей или в мануале Matiz – единственный способ сохранить электрооборудование.

Проблемы постоянного перегорания: диагностика

Постоянное перегорание одного и того же предохранителя в блоке Daewoo Matiz указывает на скрытую неисправность в защищаемой им цепи. Простая замена плавкой вставки без поиска первопричины лишь временно маскирует проблему и может привести к повреждению дорогостоящего оборудования или возгоранию проводки.

Диагностика требует системного подхода: необходимо точно определить, какие потребители входят в аварийную цепь, проверить их работоспособность, целостность проводки и контактов. Игнорирование регулярного срабатывания защиты чревато усугублением поломки.

Ключевые этапы диагностики

Перед началом работ обязательно отключите минусовую клемму АКБ. Дальнейший алгоритм:

Идентификация цепи: Используйте схему блока предохранителей (на крышке или в мануале), чтобы определить все устройства, запитанные через проблемный предохранитель (фары, прикуриватель, магнитола и т.д.).
Визуальный осмотр:
- Проверьте изоляцию проводов на участке от блока до потребителей на предмет потертостей, оплавлений или контакта с кузовом.
- Осмотрите разъемы и колодки в цепи: окислы, влага, деформация контактов.
Тестирование потребителей:
- Поочередно отключайте каждый прибор в цепи (если возможно).
- После отключения установите новый предохранитель правильного номинала и включите зажигание.
- Если предохранитель не перегорает – неисправен последний отключенный потребитель.
Поиск КЗ (короткого замыкания):
- При перегорании даже со всеми отключенными приборами – КЗ в проводке.
- Используйте мультиметр в режиме прозвонки: проверьте сопротивление между "+" цепи и массой (должно быть >1 Ом при отключенных потребителях).

Распространенные причины для Matiz:

Цепь	Типичная неисправность
Прикуриватель	Замыкание монетой, неисправность гнезда, перегрузка от мощного адаптера
Габариты/стоп-сигналы	Перетирание проводов в багажнике (лючок, гофра), вода в фонарях
Печка (вентилятор)	Износ двигателя вентилятора, заклинивание подшипника, КЗ в резисторе
Электропакет (стеклоподъемники)	Замыкание в моторчике двери, повреждение жгута в стойке

Важно: Всегда устанавливайте предохранитель строго по номиналу (Амперы). Использование "жучка" или вставки большего номинала приводит к перегреву и возгоранию проводки.

Схема подключения реле и предохранителей

Блок предохранителей Daewoo Matiz содержит два основных модуля: моторный отсек (рядом с аккумулятором) и салонный (под панелью водителя). Каждый предохранитель защищает конкретную цепь, а реле управляют мощными потребителями вроде фар или топливного насоса. Номиналы и назначение элементов строго регламентированы производителем.

Неправильное подключение или использование несоответствующих номиналов приводит к отказу электрооборудования, коротким замыканиям или возгоранию. Замену выполняют только при выключенном зажигании, используя специальный пинцет из блока. Всегда сверяйтесь с актуальной схемой для вашего года выпуска.

Типовая схема моторного отсека

Позиция	Номинал (А)	Защищаемая цепь	Тип элемента
F1	80	Главное реле питания	Предохранитель
F2	40	Вентилятор охлаждения	Предохранитель
F3	30	ABS (при наличии)	Предохранитель
RL1	-	Стартер	Реле
RL2	-	Топливный насос	Реле

Ключевые реле салонного блока:

Реле стеклоочистителей (позиция R4): управляет двигателем дворников и омывателем.
Реле ближнего света (позиция R2): коммутирует питание фар через предохранители F7-F8.
Реле обогрева заднего стекла (позиция R3): активирует нагревательные нити.

Цепи с высоким энергопотреблением всегда защищены реле. Например, подключение фар происходит по схеме: аккумулятор → главный предохранитель → реле света → предохранитель фары → потребитель. Поврежденное реле вызывает полный отказ цепи, даже если предохранитель исправен.

Список источников

При подготовке материала использовались авторитетные технические источники, гарантирующие точность информации о блоке предохранителей Daewoo Matiz. Проверка данных осуществлялась по нескольким независимым каналам для исключения ошибок.

Ниже представлен перечень ключевых ресурсов, содержащих детальные сведения об электрооборудовании, схемах и особенностях эксплуатации предохранительных элементов данной модели автомобиля.

Официальное руководство по эксплуатации Daewoo Matiz (разделы по электрооборудованию и схемам реле)
Каталоги онлайн-магазинов автозапчастей: Exist.ru, Emex.ru, AutoDoc.ru (визуализация блоков и номиналы предохранителей)
Профильные автомобильные форумы: Daewoo Club, Matiz Club, Drive2.ru (реальные кейсы владельцев)
Техническая литература издательства "Легион-Автодата": "Daewoo Matiz. Устройство, обслуживание, ремонт"
База электросхем AutoData и Mitchell 1 (номера реле, расположение элементов)
Видеоинструкции на YouTube-каналах автоэлектриков: разбор типовых неисправностей
Специализированные СМИ: журналы "За рулём", "Авторевю" (анализ слабых мест электросистемы)
