Блок предохранителей Golf 3 - неисправности и признаки

Статья обновлена: 18.08.2025

Электросистема Volkswagen Golf 3 объединяет множество потребителей энергии, и сердцем ее защиты выступает блок предохранителей. Этот компактный узел, расположенный под панелью приборов слева от рулевой колонки, критически важен для стабильной работы всего автомобиля.

Со временем контакты внутри блока могут окисляться, пластмассовый корпус – трескаться, а сами предохранители и реле – выходить из строя. Понимание его конструкции и умение распознать характерные поломки избавит владельца Golf 3 от множества проблем с электрикой.

Расположение главного блока предохранителей в моторном отсеке

Главный блок предохранителей Volkswagen Golf 3 находится в моторном отсеке со стороны водителя. Он закреплён на верхней части аккумуляторной платформы, непосредственно над самой батареей. Корпус выполнен из чёрного пластика с характерной откидной крышкой, на которой нанесена схема расположения предохранителей и реле.

Для доступа к элементам необходимо открыть капот автомобиля и отщёлкнуть пластиковые защёлки, удерживающие защитную крышку блока. Крышка снимается движением вверх, после чего становятся видны два горизонтальных ряда предохранителей и вертикальная колонка реле. На некоторых модификациях блок частично закрыт воздуховодом или другими компонентами, что может потребовать их временного демонтажа.

Ключевые особенности и возможные проблемы

Типовые неисправности блока:

• Окисление контактов из-за попадания влаги через трещины в крышке или неплотное прилегание.
• Оплавление пластика корпуса возле силовых предохранителей (F40, F53) при перегрузке цепи.
• Коррозия металлических держателей предохранителей после длительной эксплуатации.
• Нарушение фиксации реле в посадочных гнёздах, приводящее к нестабильной работе оборудования.

Критичный предохранитель	Защищаемая цепь	Симптомы неисправности
F18 (15A)	Блок управления двигателем	Отказ запуска, потеря связи с ЭБУ
F34 (15A)	Топливный насос	Двигатель глохнет, отсутствует подача топлива
F43 (30A)	Вентилятор охлаждения	Перегрев двигателя на малых оборотах

Рекомендации по обслуживанию: Регулярно проверяйте герметичность крышки и отсутствие следов коррозии. При замене предохранителей используйте только оригинальные компоненты с указанным номиналом – установка «жучков» провоцирует возгорание.

Местонахождение дополнительного блока предохранителей в салоне

Дополнительный блок предохранителей в Volkswagen Golf 3 располагается в салоне автомобиля, обеспечивая удобный доступ к защитным элементам систем комфорта и управления. Его точное местоположение может варьироваться в зависимости от года выпуска и комплектации модели, но чаще всего он находится в зоне водительского места.

Для обнаружения блока необходимо провести визуальный осмотр левой части приборной панели, обратив внимание на характерные пластиковые крышки прямоугольной формы. Крышка обычно крепится на защелках и не требует инструментов для демонтажа.

Ключевые зоны размещения

• Под рулевой колонкой: Слева за панелью рулевой колонки, чуть ниже блока управления светом.
• Левая торцевая панель: В конце приборной панели со стороны водительской двери, за съемной накладкой.
• Рядом с основным блоком: Иногда дублируется в нижней части центральной консоли слева от руля.

Важно: На внутренней стороне защитной крышки всегда присутствует схема расположения предохранителей с расшифровкой номиналов и защищаемых цепей. Для точной идентификации рекомендуется свериться с руководством по эксплуатации конкретного автомобиля.

Как правильно снять крышку блока предохранителей Golf 3

Крышка блока предохранителей на Volkswagen Golf 3 закреплена с помощью двух фиксаторов. Они расположены по бокам корпуса блока и требуют аккуратного нажатия для освобождения. Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключи извлечены из замка.

Для доступа к блоку необходимо открыть капот. Сам блок находится в моторном отсеке со стороны водителя, рядом с аккумуляторной батареей и лобовым стеклом. Он представляет собой прямоугольный черный пластиковый корпус с надписью "FUSE".

Пошаговая процедура снятия

1. Подойдите к блоку со стороны водителя и визуально определите боковые фиксаторы.
2. Пальцами одновременно нажмите на верхние части обоих фиксаторов (1 и 2 на схеме). Должен быть слышен характерный щелчок.
3. Потяните крышку строго вверх без перекоса. Избегайте резких движений или бокового усилия.
4. После снятия положите крышку на ровную чистую поверхность внутренней стороной вниз.

Важные предупреждения

• Не пытайтесь поддеть крышку отверткой – это приведет к поломке фиксаторов.
• При наличии грязи на стыках предварительно очистите область мягкой щеткой.
• Если фиксаторы не поддаются, проверьте, не осталось ли скрытых защелок (у некоторых модификаций).

Схема расположения элементов

Элемент	Расположение
Фиксатор 1	Левый торец крышки
Фиксатор 2	Правый торец крышки
Петли поворота	Отсутствуют (крышка съемная полностью)

Инструкция по расшифровке схемы предохранителей

Найдите схему предохранителей в салоне автомобиля. Она обычно расположена на обратной стороне крышки основного блока предохранителей под рулевой колонкой или в бардачке. Владельцы модификаций с правым рулем могут обнаружить блок за вещевым ящиком пассажира. Аккуратно снимите пластиковую крышку для доступа к схеме.

Изучите графическую и текстовую часть схемы. Графическая часть отображает физическое расположение предохранителей с нумерацией, а текстовая таблица (часто на немецком языке) расшифровывает назначение каждого элемента. Обратите внимание на маркировку номинала силы тока (в амперах), указанную рядом с каждым предохранителем на схеме и самом корпусе элемента.

Ключевые элементы расшифровки

Основные столбцы таблицы схемы:

S	Номер предохранителя (Sicherung)
A	Номинал тока (Ampere)
Bezeichnung	Название защищаемой цепи (на немецком)

Типичные обозначения цепей:

• Sicherungen – Предохранители
• Bremse – Тормозная система
• Scheinwerfer – Фары (ближний свет)
• Fernlicht – Дальний свет
• Blinker – Указатели поворота
• Heckwischer – Задний дворник
• Gebläse – Вентилятор отопителя
• Radio – Аудиосистема

Порядок идентификации:

1. Определите номер проблемного предохранителя по графической схеме
2. Найдите этот номер в таблице (столбец S)
3. Сверьтесь с названием цепи (Bezeichnung) и номиналом (A)
4. Для уточнения перевода используйте автомобильный словарь

Важно: При замене всегда устанавливайте предохранитель строго соответствующего номинала. Использование элемента с большей силой тока может привести к повреждению электропроводки или возгоранию.

Инструменты для диагностики и замены предохранителей

Диагностика неисправностей электросистемы Volkswagen Golf 3 начинается с проверки предохранителей. Основной инструмент – мультиметр в режиме прозвонки или измерения сопротивления. Щупы прикладываются к металлическим контактам на верхней части предохранителя: отсутствие звукового сигнала или бесконечное сопротивление указывает на перегорание. Визуальный осмотр также эффективен – расплавленная нить или потемнение пластика видны невооруженным глазом.

Для извлечения предохранителей применяются пластиковые щипцы-экстракторы, обычно расположенные в монтажном блоке (на крышке или в специальном гнезде). При их отсутствии подойдут узкоплоскогубцы с изолированными рукоятями. Замену выполняют стролько предохранителем того же номинала (указан на корпусе и в схеме). Использование "жучков" или превышение ампеража недопустимо – это приводит к повреждению электропроводки.

Необходимый набор инструментов

• Мультиметр – для проверки целостности цепи и напряжения
• Пластиковые щипцы-экстракторы – штатное средство извлечения
• Пинцет с изоляцией – альтернатива при потере щипцов
• Фонарик – для подсветки монтажного блока
• Запасные предохранители – набор с номиналами 5А-30А

Инструмент	Назначение	Особенности применения
Мультиметр	Проверка целостности, замер напряжения	Перед проверкой отключите потребитель цепи
Шипцы-экстракторы	Извлечение предохранителей	Используйте вертикальное вытягивание без перекоса

При поиске короткого замыкания после замены предохранителя последовательно подключайте лампу-пробник вместо предохранителя. Ее свечение указывает на КЗ в цепи. Для сложной диагностики потребуется электросхема Golf 3 и метод исключения – поочередное отключение потребителей проблемной линии.

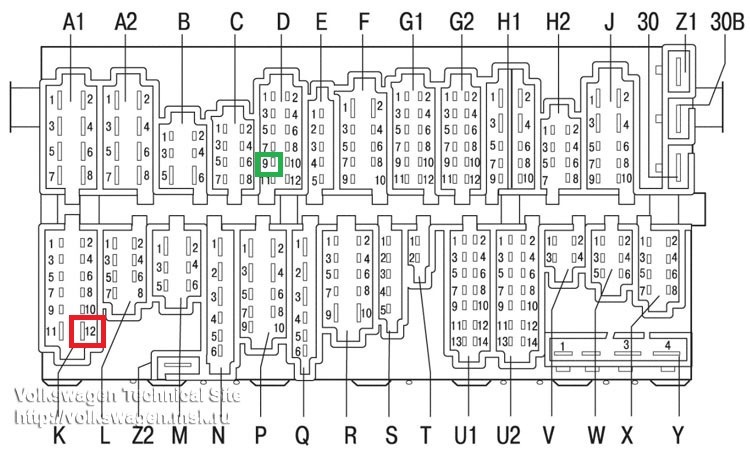

Распиновка реле в центральном блоке моторного отсека

Центральный блок моторного отсека Volkswagen Golf 3 содержит несколько критически важных реле, отвечающих за работу ключевых систем автомобиля. Распиновка каждого реле стандартизирована и соответствует общепринятой схеме подключения для 4-х или 5-ти контактных реле. Понимание назначения контактов необходимо для диагностики электрических цепей.

Основные реле в блоке включают реле топливного насоса (167), реле стартера (53), реле вентилятора охлаждения (373) и реле обогрева заднего стекла (53). Каждое реле имеет маркировку на корпусе и фиксированное положение в блоке предохранителей. Контакты реле выполняют строго определённые функции в зависимости от их номера.

Контакт	Назначение	Описание
30	Постоянное питание	Напряжение от аккумулятора (+12В)
85	Управляющая катушка (-)	Подключение к массе или управляющему модулю
86	Управляющая катушка (+)	Сигнал включения от замка зажигания или датчиков
87	Нагрузка (НО)	Выход на потребитель при активации реле
87a	Нагрузка (НЗ)	Выход на потребитель в деактивированном состоянии (только для 5-контактных реле)

Типовые неисправности реле и их проявления:

• Реле топливного насоса (167): Отказ запуска двигателя, отсутствие звука работы насоса при включении зажигания. Причины: обрыв катушки, коррозия контактов 30/87.
• Реле стартера (53): Щелчок без срабатывания стартера. Диагностируется проверкой напряжения на контакте 87 при повороте ключа.
• Реле вентилятора (373): Перегрев двигателя, отсутствие реакции вентилятора на прогрев. Частая причина – подгорание контакта 87.

При диагностике обязательна проверка:

1. Наличия +12В на контакте 30
2. Целостности катушки (сопротивление 70-90 Ом между контактами 85-86)
3. Отсутствия окислов на разъёмах
4. Корректности срабатывания (щелчок при подаче +12В на 86 и массы на 85)

Назначение предохранителей системы зажигания (F1-F10)

Предохранители F1-F10 в блоке Volkswagen Golf 3 отвечают за защиту критически важных цепей системы зажигания и сопутствующего электрооборудования. Их выход из строя приводит к полному или частичному отказу двигателя, потере искрообразования, неработоспособности контрольно-измерительных приборов и нарушению работы генератора.

Диагностика неисправностей зажигания всегда начинается с проверки целостности этих элементов. Коррозия контактов, превышение допустимой нагрузки или короткое замыкание в защищаемых цепях – основные причины перегорания предохранителей данной группы.

Номер	Ток, А	Назначение
F1	10	Контрольная лампа заряда АКБ, обмотка возбуждения генератора
F2	10	Основное питание катушки зажигания, коммутатор
F3	10	Левые габаритные огни (передний/задний)
F4	10	Правые габаритные огни (передний/задний)
F5	10	Левый стояночный свет
F6	10	Правый стояночный свет
F7	10	Подсветка приборной панели, освещение номерного знака
F8	10	Правый ближний свет фар
F9	10	Левый ближний свет фар
F10	10	Задние противотуманные фары

Ключевые неисправности при перегорании

При нарушении работы F1-F10 возникают характерные симптомы:

• F1: Потухшая лампа заряда на панели приборов, отсутствие зарядки АКБ
• F2: Полное отсутствие искры, двигатель не запускается
• F3-F10: Отказ соответствующих осветительных приборов (не влияет на зажигание напрямую)

Косвенные признаки: Неустойчивые обороты холостого хода при повреждении F1/F2, окисление контактов в гнездах предохранителей.

Функции предохранителей фар и габаритных огней (F11-F20)

Предохранители F11-F20 в блоке Volkswagen Golf 3 отвечают за защиту цепей наружного освещения, включая фары ближнего/дальнего света, габаритные огни, подсветку номерного знака и контрольные лампы. Распределение функций строго регламентировано: каждый плавкий элемент обслуживает конкретный участок цепи, предотвращая перегрев проводки и повреждение электронных компонентов при коротких замыканиях или перегрузках.

Типичные неисправности проявляются полным или частичным отказом осветительных приборов. Например, перегорание F17 приводит к потере ближнего света в правой фаре, а выход из строя F18 – к неработоспособности левой фары. Проблемы часто возникают из-за естественного износа ламп, коррозии контактов в патронах или нарушения герметичности фары, вызывающей замыкание контактов влагой.

Распределение и диагностика предохранителей

• F11 (10A): Габаритные огни левой стороны (перед + зад)
• F12 (10A): Габаритные огни правой стороны (перед + зад) + подсветка номера
• F17 (10A): Ближний свет правой фары
• F18 (10A): Ближний свет левой фары
• F19 (10A): Дальний свет правой фары
• F20 (10A): Дальний свет левой фары

Алгоритм диагностики при отказе освещения:

1. Проверить визуально целостность нити предохранителя.
2. Осмотреть лампы на предмет перегорания или окисления контактов.
3. Исключить коррозию в разъёмах фар и монтажном блоке.
4. Протестировать реле освещения (контактная группа X).

При частом перегорании одного предохранителя (например, F18) необходима проверка сопротивления изоляции проводки фары и диагностика генератора – скачки напряжения разрушают плавкие вставки. Замена должна выполняться на холодном блоке с использованием предохранителей исключительно номиналом 10А во избежание риска возгорания.

Защита цепи топливного насоса: номера и диагностика

В Volkswagen Golf 3 защита цепи топливного насоса реализована через предохранитель и реле. Основной элемент – плавкий предохранитель S228 (или S234 в некоторых модификациях), расположенный в монтажном блоке слева от рулевой колонки. Номинал – 15А. Параллельно задействовано реле топливного насоса (J17), управляемое блоком управления двигателем, которое коммутирует "+12В" на насос при включении зажигания.

Типичные неисправности проявляются в отсутствии подачи топлива: двигатель не запускается или глохнет во время движения. Первичная диагностика требует проверки напряжения на контактах насоса при включении зажигания. Отсутствие "+12В" указывает на проблемы в цепи защиты или управления. Критично проверить целостность "массы" (G6) под задним сиденьем – окисление контактов здесь частая причина сбоев.

Алгоритм диагностики цепи

1. Визуальный осмотр предохранителя S228/S234: извлечь, проверить целостность нити. Заменить при обрыве.
2. Тестирование реле J17:
   • При включении зажигания должен быть слышен щелчок (расположено в блоке реле над педалью газа).
   • Подать "+12В" на управляющие контакты (85 и 86) – исправное реле замкнет силовые контакты (30 и 87).
3. Проверка напряжения на разъеме насоса:
   • Красный/белый провод – "+12В" (должен появиться на 2-3 сек. после включения зажигания).
   • Коричневый провод – "масса". Сопротивление относительно кузова – не более 0.5 Ом.
4. Диагностика проводки: замер сопротивления между реле J17 (контакт 87) и разъемом насоса. Значение >1 Ом указывает на обрыв или коррозию.

Компонент	Расположение	Параметры
Предохранитель	Монтажный блок (S228/S234)	15А
Реле топливного насоса (J17)	Блок 12-ти контактных реле	VW: 191 906 381
Разъем насоса	Под задним сиденьем	2 контакта (+12В/GND)

Важно! При замене реле используйте аналог с идентичной распиновкой. Неисправность датчика Холла в трамблере может блокировать активацию J17 – проверьте диагностическим сканером ошибки ЭБУ.

Причины частого перегорания предохранителя вентилятора охлаждения

Постоянное перегорание предохранителя вентилятора охлаждения указывает на системную проблему в цепи, требующую немедленной диагностики. Основная причина – превышение номинального тока, на который рассчитан предохранитель, из-за неисправных компонентов или короткого замыкания.

Игнорирование проблемы приводит к перегреву двигателя и повреждению дорогостоящих элементов системы охлаждения. Необходимо последовательно проверить все элементы цепи, чтобы точно определить источник перегрузки.

Распространенные причины неисправности

• Замыкание в обмотке электродвигателя вентилятора: Межвитковое замыкание или пробой на корпус резко увеличивает ток потребления.
• Заклинивание подшипников вентилятора: Механическое сопротивление вращению вызывает перегрузку электродвигателя.
• Повреждение проводки:
  • Перетёртая изоляция проводов (особенно в районе радиатора)
  • Короткое замыкание на массу в реле или разъёмах
  • Коррозия контактов, повышающая сопротивление
• Неисправное реле вентилятора: Внутреннее залипание контактов или пробой полупроводниковых элементов.
• Неправильный номинал предохранителя: Установка элемента с меньшим током, чем требуется для штатной работы системы.
• Дефектный датчик температуры: Неверные показания вызывают постоянную работу вентилятора на максимальной скорости.

Диагностика неисправностей цепи ABS через предохранители

Основной точкой контроля при проблемах с ABS на Volkswagen Golf III является блок предохранителей. Нарушения в цепи антиблокировочной системы часто вызваны повреждением защитных элементов или коррозией контактов. Первичная проверка начинается с визуального осмотра и тестирования соответствующих плавких вставок.

Отказ ABS сопровождается загоранием контрольной лампы на приборной панели и регистрацией кодов ошибок в памяти блока управления. Предохранители системы обычно расположены в монтажном блоке под рулевой колонкой (позиции 1, 15, 21) и в дополнительном релейном отсеке (S104, S136). Требуется сверка с технической документацией конкретной модели.

Порядок диагностики

Шаг 1: Идентификация компонентов

• Определите предохранители ABS по схеме на крышке блока или руководству (часто F1, F15, F21)
• Проверьте реле K38 (главное реле ABS) и K39 (реле насоса)
• Осмотрите разъемы блока управления ABS в моторном отсеке

Шаг 2: Проверка целостности цепи

1. Извлеките ключевые предохранители мультиметром в режиме прозвонки
2. Замерьте напряжение на посадочных гнездах при включенном зажигании
3. Протестируйте массу ABS (точка G3 возле аккумулятора)

Компонент	Типичные неисправности	Признаки
Предохранитель F1 (15A)	Короткое замыкание датчиков	Отказ всей системы
Реле K38	Окисление контактов	Нет инициализации ABS
Разъем блока ABS	Попадание влаги	Прерывистые сбои

Косвенные индикаторы проблем: При перегорании предохранителей после запуска двигателя вероятно замыкание в насосе. Постоянное срабатывание защиты при включении зажигания указывает на повреждение проводки. Отсутствие питания на реле подтверждает необходимость проверки цепи от аккумулятора.

Восстановление работы стоп-сигналов после замены предохранителя

После замены перегоревшего предохранителя F7 (15А) стоп-сигналы могут не заработать, если причина неисправности глубже. Предохранитель часто перегорает из-за короткого замыкания или перегрузки в цепи, поэтому необходима комплексная проверка системы.

Игнорирование дополнительной диагностики приведет к повторному сгоранию нового предохранителя. Ключевые узлы для проверки: лампы, выключатель на педали тормоза, проводка и контакты.

Пошаговая диагностика цепи стоп-сигналов

1. Проверка ламп
   • Извлеките плафоны стоп-сигналов, осмотрите нити накаливания.
   • Замените все подозрительные лампы (тип P21W), даже если часть работает.
2. Тест выключателя стоп-сигналов
   • Найдите выключатель над педалью тормоза (белый/черный пластиковый корпус).
   • Отсоедините разъем, проверьте мультиметром замыкание контактов при нажатой педали.
   • Замените выключатель при отсутствии замыкания или залипании.
3. Контроль проводки и контактов
   • Осмотрите провода у основания багажника (частый перегиб) и под водительским ковриком.
   • Прозвоните цепь от выключателя до ламп, проверьте массу (кузовной контакт).
   • Зачистите окисленные клеммы в патронах ламп и колодке предохранителя.

Неисправность	Симптомы	Способ устранения
Короткое замыкание	Предохранитель сгорает мгновенно	Поиск замыкания мультиметром, изоляция проводов
Окисление контактов	Прерывистая работа ламп	Чистка клемм в патронах и разъемах
Повреждение изоляции	Локальные перегибы проводки	Замена участка провода, усиление изолентой

Решение проблем с магнитолой и прикуривателем при перегорании F34

Перегорание предохранителя F34 (15А) в Volkswagen Golf 3 сразу обесточивает магнитолу и прикуриватель. Первый шаг – замена предохранителя на исправный с идентичным номиналом. Блок расположен под панелью приборов слева; используйте схему на крышке для точного поиска F34.

Если новый предохранитель мгновенно перегорает, это указывает на короткое замыкание в цепи. Необходимо последовательно отключить потребители для локализации проблемы. Начните с отсоединения разъема магнитолы и прикуривателя, затем установите F34 повторно.

Диагностика и устранение неисправностей

При повторном перегорании после отключения обоих устройств, проблема в проводке. Проверьте цепь по маршруту:

1. Визуальный осмотр проводов от блока предохранителей к приборной панели на предмет перетираний, оплавлений или контакта с металлом.
2. Тестирование мультиметром на короткое замыкание между "+" цепи и массой при отключенных потребителях.

Если предохранитель не перегорает после отключения устройств, подключайте их поочередно:

• Прикуриватель: Осмотрите гнездо на наличие замыкающих контакты металлических предметов (монеты, скрепки). Проверьте термобиметаллическую пластину внутри на деформацию.
• Магнитола: Убедитесь в отсутствии оголенных проводов в разъемах питания. Проверьте корректность подключения дополнительных кабелей (усилитель, антенна).

Распространенные причины:

Неисправность	Действие
Зависание монеты в прикуривателе	Очистка гнезда пинцетом
Внутреннее КЗ прикуривателя	Замена узла
Поврежденная изоляция провода магнитолы	Восстановление изоляции или замена участка кабеля

После ремонта установите предохранитель 15А. Никогда не используйте "жучки" или предохранители большего номинала – это риск возгорания проводки. При отсутствии опыта электродиагностики обратитесь к автоэлектрику.

Почему плавится предохранитель обогрева заднего стекла

Основной причиной плавления предохранителя цепи обогрева заднего стекла является превышение допустимой токовой нагрузки. Это происходит из-за короткого замыкания или перегрузки в цепи, вызванной неисправностями компонентов системы. Предохранитель перегревается и деформируется, теряя способность защищать электропроводку.

Неисправность требует немедленной диагностики, так как повторная установка нового предохранителя без устранения первопричины приведет к его повторному разрушению. Игнорирование проблемы создает риск возгорания из-за перегрева проводки или повреждения блока предохранителей.

Распространенные причины неисправности

• Замыкание на массу: Повреждение изоляции шины обогрева или проводки, контактирующей с кузовом.
• Неисправность реле обогрева: Внутреннее залипание контактов реле, вызывающее постоянную подачу тока.
• Повреждение токопроводящих шин: Обрыв, окисление или отслоение контактов на стекле, ведущее к локальному перегреву и росту потребляемого тока.
• Некорректное подключение аксессуаров: Подсоединение мощных потребителей (например, сабвуфера) к цепи обогрева без отдельного реле.
• Дефект выключателя обогрева: Механическое заклинивание кнопки, препятствующее автоматическому отключению таймером.

Важно: Для точной диагностики необходимо проверить сопротивление цепи обогрева мультиметром (при отключенном питании), осмотреть шины на стекле на предмет повреждений и удостовериться в исправности реле и управляющего сигнала от выключателя.

Проверка реле бензонасоса мультиметром

Реле бензонасоса в Golf 3 управляет подачей напряжения на топливный насос. Его неисправность приводит к отсутствию давления в топливной рампе, проблемам с запуском двигателя или внезапной остановке. Проверка мультиметром позволяет точно определить состояние реле.

Перед проверкой снимите реле с блока предохранителей (обычно позиция 167 или 19), отключите зажигание. Подготовьте мультиметр в режимах измерения сопротивления (Ω) и постоянного напряжения (DCV 20V). Убедитесь в чистоте контактов реле.

Пошаговая проверка

1. Тест катушки:
   Переведите мультиметр в режим Ω. Замерьте сопротивление между контактами 85 и 86 (указаны на корпусе реле). Исправная катушка покажет 50-120 Ом. Бесконечное сопротивление означает обрыв, близкое к нулю – короткое замыкание.
2. Проверка управляющего напряжения:
   Включите зажигание. Подсоедините щупы мультиметра в режиме DCV к контактам 85 и 86. На одном из контактов должно появиться +12В. Отсутствие напряжения указывает на проблемы с ЭБУ, проводкой или предохранителем.
3. Проверка силовых контактов:
   • Без питания: Замерьте сопротивление между контактами 30 (постоянный +12В) и 87 (выход на насос). Исправное реле покажет «бесконечность» (разомкнутая цепь).
   • Под напряжением: Подайте +12В от АКБ на контакт 85, а «массу» на контакт 86. Сопротивление между 30 и 87 должно упасть до 0–2 Ом (контакты замкнуты). Если сопротивление остается высоким – контакты подгорели.

Контакты	Назначение	Нормальные значения
85 и 86	Катушка управления	Сопротивление: 50-120 Ом
85 (+)	Питание катушки	+12В при включении зажигания
30 и 87	Силовые контакты	Бесконечность (без питания), ~0 Ом (с питанием)

При отклонениях на любом этапе реле подлежит замене. Дополнительно проверьте целостность предохранителя №28 (15А) и надежность «массы» на кузове. Установите новое реле в посадочное место до щелчка.

Признаки неисправности реле стеклоочистителей

Реле стеклоочистителей в Volkswagen Golf 3 отвечает за управление режимами работы дворников и их возврат в исходное положение. Отказ этого компонента нарушает функционирование системы очистки лобового стекла, что создает угрозу безопасности при плохих погодных условиях.

Диагностировать проблему можно по характерным симптомам, проявляющимся в работе дворников. Следует помнить, что аналогичные признаки могут возникать при неисправностях моторчика стеклоочистителя, подрулевого переключателя или повреждении проводки.

Характерные симптомы

• Полное отсутствие реакции дворников на команды с подрулевого переключателя во всех режимах
• Невозможность отключить работающие дворники после активации
• Отсутствие возврата щеток в парковочное положение у нижней кромки стекла
• Самопроизвольная активация дворников без команды водителя
• Работа только на одной скорости (например, только на высокой при неработающей низкой)
• Циклические сбои - периодическое прекращение работы с последующим возобновлением

Диагностика короткого замыкания в цепи стартера

Обнаружение короткого замыкания начинается с визуального осмотра проводов, идущих от аккумулятора к стартеру и блоку предохранителей. Особое внимание уделите участкам возле клемм, точкам соприкосновения с кузовом и зонам возможного перетирания изоляции. Проверьте отсутствие оплавлений на разъёмах реле стартера (обычно R1) и колодке предохранителя S50 (50А), отвечающего за эту цепь.

Следующий этап – измерение сопротивления мультиметром. При отключенном аккумуляторе и снятом реле стартера установите тестер в режим омметра. Один щуп подключите к контакту 30/87 реле (выход на стартер), второй – на массу кузова. Показание, близкое к нулю (менее 0.5 Ом), подтверждает КЗ. Для локализации отсоединяйте разъём стартера и повторяйте замеры на участках цепи, сужая зону повреждения.

Порядок поиска неисправности

1. Отключите аккумулятор – снимите минусовую клемму.
2. Извлеките предохранитель S50 (50А) и реле стартера (R1).
3. Прозвоните цепь:
   • Провод от "+" АКБ к реле (контакт 30)
   • Провод от реле (контакт 87) к стартеру
   • Управляющий провод от замка зажигания (контакт 86 реле)
4. Проверьте изоляцию: при выявлении КЗ последовательно разделяйте жгуты проводов для поиска проблемного участка.

Типичные точки КЗ	Признаки
Прогар изоляции у выпускного коллектора	Оплавленные провода, запах гари
Короткое замыкание в тяговом реле стартера	Щелчок реле при включении зажигания без запуска
Замыкание на массу в колодке замка зажигания	Срабатывание предохранителя S50 при повороте ключа

Важно: при проверке управляющей цепи (контакт 86 реле) временно отключите замок зажигания – ложное КЗ может создавать штатная нагрузка контрольной лампы. Используйте электронную схему Golf 3 для точного отслеживания трассировки проводов через моторный щит.

Ремонт окисленных контактов в блоке предохранителей

Окисление контактов в блоке предохранителей Volkswagen Golf 3 возникает из-за попадания влаги, перепадов температур или естественного старения металлических элементов. Проявляется неисправность некорректной работой электрооборудования: отказом отдельных потребителей, хаотичным включением функций или полным исчезновением питания в цепи. Визуально проблемные зоны определяются по зеленовато-белому налету, потемнению металла или рыхлой структуре контактных площадок.

Качественный ремонт требует тщательной очистки всех окисленных участков и восстановления проводящих свойств. Обязательно отключите минусовую клемму аккумулятора перед началом работ! Для доступа к контактам демонтируйте блок предохранителей, отсоединив питающие провода и открутив крепежные элементы кузовных панелей согласно схеме конкретной модификации. Последовательность действий при восстановлении:

Этапы восстановления контактов

1. Разборка блока: снимите пластиковую крышку, аккуратно выньте плату с контактами из корпуса.
2. Механическая очистка:
   • Мелкой наждачной бумагой (№600-800)
   • Стекловолоконной щеткой
   • Деревянным скребком для труднодоступных зон
3. Химическая обработка:
   • Нанесение очистителя контактов (например, Kontakt 60)
   • Удаление остатков средства безворсовой салфеткой
4. Защита и сборка:
   • Нанесение токопроводящей смазки или лака
   • Проверка плотности посадки разъемов
   • Последовательная сборка блока

После установки блока на место подключите аккумулятор и проверьте работу всех систем. Критически важно заменить предохранители, контакты которых подвергались чистке, даже если визуально они целы. Для предотвращения рецидивов герметизируйте корпус блока силиконовым составом, уделяя внимание местам ввода проводки и стыкам крышки. Регулярно контролируйте состояние клемм аккумулятора – их окисление ускоряет коррозию контактов в блоке.

Материал	Назначение	Примеры
Абразивные инструменты	Удаление толстого слоя окислов	Наждачная бумага, стирательная резинка
Жидкие очистители	Растворение остатков окисления	Kontakt U, WD-40 Specialist
Защитные составы	Антикоррозийная обработка	Kontakt 61, Molykote Electra

Алгоритм замены предохранителя противотуманных фар на Volkswagen Golf 3

Перед началом работ заглушите двигатель, выключите зажигание и снимите ключ из замка. Убедитесь, что все потребители электроэнергии деактивированы для предотвращения короткого замыкания. Подготовьте новый предохранитель требуемого номинала (обычно 10-15А), указанного на крышке блока или в мануале.

Определите расположение блока предохранителей – в Golf 3 он находится под панелью приборов с левой стороны от рулевой колонки. Для доступа откройте водительскую дверь и опустите защитную крышку блока, отжав фиксаторы пальцами. На внутренней стороне крышки найдите схему расположения предохранителей.

Пошаговая инструкция замены

1. Используя схему на крышке, найдите предохранитель противотуманных фар (обычно позиция №19 или обозначение "Nebel"/"NSL").
2. Достаньте пластиковый пинцет из гнезда на внутренней стороне крышки блока.
3. Захватите пинцетом неисправный предохранитель строго параллельно контактам, без перекоса.
4. Плавно извлеките предохранитель из гнезда, не прилагая чрезмерных усилий.
5. Визуально проверьте нить накала – разрыв подтверждает перегорание.
6. Вставьте новый предохранитель идентичного номинала в освободившееся гнездо до фиксации.
7. Убедитесь в плотном контакте ножек предохранителя с клеммами.
8. Верните пинцет в штатное место на крышке блока.
9. Закройте крышку до щелчка фиксаторов.

Выбор предохранителей: оригинальные и аналогичные параметры

При подборе предохранителей для Volkswagen Golf 3 критически важно соблюдать номинальный ток, указанный на крышке блока или в мануале. Оригинальные детали (VW/Audi, Bosch) гарантируют точное соответствие заводским характеристикам по току плавления и скорости срабатывания. Использование аналогов допустимо только при полном совпадении параметров: 30А предохранитель должен быть именно 30А без вариантов вроде "35А тоже подойдет".

Категорически избегайте изделий с нечеткой маркировкой или видимыми дефектами корпуса – это признаки контрафакта. Для ответственных цепей (ЭБУ, топливный насос, ABS) предпочтительны оригинальные компоненты, тогда как для второстепенных контуров (подсветка, прикуриватель) допускаются сертифицированные аналоги проверенных брендов: Hella, Febi Bilstein или JP Group. Никогда не заменяйте предохранитель "жучком" – это прямой риск возгорания.

Ключевые критерии выбора

• Точный номинал тока: Превышение даже на 5А может вызвать расплавление проводки до срабатывания защиты.
• Тип корпуса: Только Mini Blade (стандарт для Golf 3) – неправильный форм-фактор нарушит контакт в гнезде.
• Скорость срабатывания: Быстродействующие (F) для чувствительной электроники, плавкие (T) – для цепей с пусковыми токами.

Параметр	Оригинал (VW)	Допустимый аналог	Недопустимая замена
Цветовая маркировка 15А	Синий	Синий (Hella 003010)	Желтый (20А)
Керамический корпус	Обязателен для цепей >20А	Hella 6EL 005 107-01	Пластиковые аналоги
Сертификация	ISO 8820, VW TL 82466	ISO 8820, E1 R118	Без маркировки стандартов

1. Проверьте фактическую силу тока цепи мультиметром при пиковой нагрузке (например, включенный обогрев стекол).
2. Сравните физические размеры: контакты аналога должны плотно фиксироваться без люфта.
3. Убедитесь в наличии терморасцепителя – его отсутствие в дешевых подделках ведет к несрабатыванию защиты.

Восстановление работоспособности электростеклоподъемников

Первым делом проверьте предохранители №14 (20А) и №38 (30А) в монтажном блоке – они отвечают за питание стеклоподъемников. Используйте мультиметр для диагностики обрывов цепи или коррозии на контактах. Убедитесь в отсутствии перегоревших нитей в предохранителях и надежной фиксации ножек в гнездах.

Протестируйте реле стеклоподъемников (расположено в блоке под рулевой колонкой, позиция №3). Постучите по корпусу реле при включенном зажигании – если стекла сработают, требуется замена реле. Проверьте подачу напряжения на контакты 30 и 86 при нажатии кнопки подъемника.

Диагностика и устранение типовых неисправностей

Электрические проблемы:

• Очистите кнопки управления от окислов, разберите и протрите контакты спиртом
• Прозвоните моторчики дверей – сопротивление обмотки должно быть 0.5-3 Ом
• Проверьте разъемы в дверных гофрах на обрыв проводов (особенно черный/коричневый – масса)

Механические неполадки:

1. Снимите дверные карты и осмотрите направляющие стекол – удалите грязь, нанесите силиконовую смазку
2. Проверьте пластиковые ролики подъемного механизма на сколы
3. Замените растянутые тросисы при неравномерном ходе стекла

Симптом	Вероятная причина
Не работает одно стекло	Оборван провод в гофре, неисправен мотор двери
Не работают все стекла	Сгорел предохранитель №14/№38, неисправно реле
Стекло движется рывками	Засорение направляющих, износ шестерни мотора

При замене моторчиков обязательно снимите клемму АКБ – случайное замыкание проводов выведет из строя блок комфорта. После ремонта выполните процедуру инициализации: полностью поднимите стекло, удерживая кнопку «вверх» 3 секунды после остановки.

Типовые неисправности блока управления вентиляцией салона

Неисправности блока управления климатом проявляются некорректной работой вентилятора, хаотичным изменением скорости обдува или полным отказом системы. Частой проблемой становится перегрев электронных компонентов из-за плохого теплоотвода или постоянной работы на максимальных режимах.

Окисление контактов на разъемах и дорожках печатной платы нарушает передачу управляющих сигналов к моторчику вентилятора и сервоприводам заслонок. Механические повреждения корпуса блока от ударов или вибрации усугубляют ситуацию, приводя к трещинам в пайке и обрывам проводников.

Распространенные дефекты

• Выход из строя силовых транзисторов: регулировка скорости вентилятора пропадает, обдув работает только на максимуме или полностью отключается
• Пробой конденсаторов фильтра: блок самопроизвольно перезагружается, вентилятор хаотично меняет обороты без команды
• Отслоение токоведущих дорожек: отказ отдельных скоростей вентилятора или функций рециркуляции/обогрева
• Коррозия разъемов: периодическое пропадание подсветки кнопок, сбои в работе регуляторов температуры

Диагностика требует проверки питания (контакт 30, масса), сигналов с потенциометра регулятора скорости и исправности моторчика вентилятора. Частой причиной ложных срабатываний защиты становится заклинивание подшипников крыльчатки.

Проверка цепей управления центральным замком

Диагностику начинают с проверки питания блока центрального замка (ЦЗ), расположенного под панелью приборов со стороны водителя. Измерьте напряжение на контактах красно-белого (постоянное +12В) и красно-черного (масса) проводов при включенном зажигании. Отсутствие напряжения указывает на обрыв в цепи или неисправность реле. Проверьте предохранитель F14 (15А) в монтажном блоке.

Далее протестируйте сигнальные линии от блока управления ЦЗ к актуаторам дверей. Используя мультиметр в режиме прозвонки, проверьте целостность проводов между разъемом блока ЦЗ и дверными шарнирными разъемами. Особое внимание уделите коричневому (общая масса) и сине-черному/сине-красному (управляющие сигналы) проводникам. Частой проблемой является перелом жил в гофре двери.

Поиск неисправностей актуаторов

1. Снимите обшивку проблемной двери, отключите разъем актуатора.
2. Подайте +12В напрямую на контакты электромотора (попеременная смена полярности). Исправный привод должен срабатывать с характерным щелчком.
3. При отсутствия реакции проверьте сопротивление обмотки (норма: 5-15 Ом). Бесконечное сопротивление свидетельствует о перегорании мотора.

Цвет провода	Назначение	Тип сигнала
Красно-белый	Питание +12В	Постоянный
Красно-черный	Масса	Постоянный
Сине-черный	Управление актуаторами	Импульсный
Сине-красный	Управление актуаторами	Импульсный
Коричневый	Общая масса	Постоянный

Важно: При проверке сигнальных цепей используйте осциллограф для контроля импульсов. Отсутствие импульсов при нажатии кнопки подтверждает неисправность блока управления ЦЗ или обрыв управляющих проводов. Проверьте микропереключатели в замке водительской двери – их залипание блокирует работу всей системы.

Косвенным признаком повреждения проводки является частичная работа ЦЗ (например, срабатывание только одной двери). Механические заедания актуаторов определяются по характерному жужжанию без перемещения тяги. Для точной локализации неисправности сверяйтесь с цветовой маркировкой проводов в официальной схеме конкретного года выпуска.

Поиск утечки тока через предохранители при заглушенном двигателе

Чрезмерная утечка тока при заглушенном двигателе приводит к разряду аккумулятора на Volkswagen Golf 3. Допустимое значение – до 50 мА. Превышение этого показателя указывает на неисправность в одной из цепей, защищаемых предохранителями. Диагностика выполняется методом последовательного отключения предохранителей с контролем потребления тока.

Для работы потребуется мультиметр с функцией амперметра и схема расположения предохранителей. Перед началом измерений убедитесь, что зажигание выключено, ключ извлечён, двери и багажник закрыты (электронные модули перешли в "спящий" режим).

Пошаговая процедура диагностики

1. Отсоедините минусовую клемму от аккумулятора
2. Подключите амперметр между клеммой АКБ и отсоединённым проводом (полярность: красный щуп на АКБ, чёрный на провод)
3. Зафиксируйте исходное значение тока утечки
4. Последовательно извлекайте предохранители из монтажного блока, начиная с силовых (крупных)
5. После извлечения каждого предохранителя наблюдайте за показаниями амперметра
6. Если при удалении предохранителя ток снижается до нормы – цепь найдена
7. Верните на место все предохранители, кроме проблемного

Критичные цепи для проверки:

• S15 (10А): магнитола, часы, прикуриватель
• S14 (25А): центральный замок, электростеклоподъёмники
• S7 (10А): габаритные огни, подсветка номера
• S12 (15А): стоп-сигналы, реле поворотов
• S3 (10А): система впрыска, топливный насос

Особое внимание уделите нештатному оборудованию: сигнализациям, дополнительным датчикам или аудиосистеме. Часто утечки возникают из-за некорректного монтажа сторонних устройств.

Профилактика коррозии в монтажном блоке салона

Регулярно проверяйте герметичность уплотнителей лобового стекла и дренажных каналов под капотом – проникновение влаги через них является основной причиной коррозии контактов и плат в монтажном блоке. Убедитесь в отсутствии трещин или зазоров в местах прохождения жгутов проводов через перегородку моторного отсека.

Обрабатывайте контакты реле и предохранителей специальным токопроводящим составом (например, спреем на основе меди или графита) каждые 1-2 года для создания защитного барьера от окисления. Используйте силиконовую смазку для уплотнителей разъемов и крышки блока, предотвращающую накопление конденсата.

Ключевые меры предотвращения

• Контроль влажности: Разместите абсорбирующие пакеты (силикагель) в нише блока для поглощения излишков влаги
• Чистота контактов: Удаляйте пыль и грязь с платы сжатым воздухом при каждом ТО
• Защита клемм АКБ: Наносите антикоррозийную смазку на плюсовую клемму аккумулятора, от которой питается блок

Признак проблемы	Профилактическое действие
Белый налет на контактах	Немедленная очистка ластиком + нанесение контактной смазки
Запотевание крышки блока	Проверка дренажа кондиционера/печки + замена уплотнителя

Избегайте мойки моторного отсека высоким давлением – струи воды могут проникнуть через микротрещины в уплотнениях. При замене предохранителей всегда используйте оригинальные комплектующие с точными геометрическими параметрами – нештатные детали часто нарушают герметичность гнезд.

Руководство по модернизации старых контактов реле

Основной проблемой старых контактов в реле блока предохранителей Volkswagen Golf 3 является деградация металла и потеря упругости пружинных элементов. Это приводит к повышению переходного сопротивления в местах соединений, локальному перегреву и оплавлению пластиковых корпусов реле и разъемов. Нестабильный контакт также вызывает хаотичные отказы электрооборудования, которые сложно диагностировать.

Модернизация контактных групп направлена на восстановление надежности цепи за счет замены изношенных элементов современными материалами. Ключевые цели: обеспечение постоянного давления в контактной паре, устранение окислов и предотвращение искрения. Обязательным этапом является механическая очистка посадочных гнезд блока от карбонизированных отложений перед установкой новых компонентов.

Этапы модернизации контактной системы

1. Демонтаж реле: Отсоединение аккумулятора, снятие крышки блока предохранителей, маркировка и извлечение старых реле
2. Очистка колодок: Обработка разъемов специализированным очистителем контактов (например, Kontakt 60) с удалением следов коррозии
3. Замена пружинных элементов: Установка биметаллических пластин или усиленных клемм вместо деформированных контактов
4. Применение защитных составов: Нанесение токопроводящей смазки или антикоррозийного геля (Liqui Moly Kontakt Spray)

Критические параметры при выборе комплектующих:

Толщина контактной пластины	Не менее 0.8 мм для силовых цепей
Допустимый ток	Минимум 30А для реле топливного насоса/вентилятора
Класс защиты	IP54 для предотвращения окисления
Материал	Луженая медь или бронза с никелевым покрытием

Типичные ошибки: Использование алюминиевых клемм вместо медных, чрезмерное усилие при подгибании контактов (приводит к микротрещинам), игнорирование необходимости шлифовки мест соединений. После модернизации обязательна проверка падения напряжения мультиметром под нагрузкой - расхождение более 0.2В между смежными реле указывает на некачественный контакт.

Список источников

При подготовке материалов по блоку предохранителей и неисправностям Volkswagen Golf 3 использовались специализированные технические документы и проверенные отраслевые ресурсы. Это обеспечивает точность описания схемы предохранителей, реле и характерных поломок.

Основное внимание уделялось официальной документации, руководствам по ремонту и экспертным обсуждениям типовых проблем. Источники систематизированы по типам публикаций для удобства верификации информации.

• Официальное руководство по эксплуатации Volkswagen Golf 3 (1991-1997 гг.)
• Каталог ETKA: электронные схемы компонентов VW Golf Mk3
• Руководство Haynes "Volkswagen Golf & Vento Service and Repair Manual"
• Технические бюллетени Volkswagen (TSB) по электрическим неисправностям
• Диагностические коды ошибок OBD1 для систем Golf 3
• Архивы тематических форумов: VW Golf Club Russia, Drive2.ru (раздел Golf 3)
• Протоколы измерений сопротивления цепи от автоэлектриков СТО
• Анализ типовых отказов реле бензонасоса (J17) и очистителя фар (J39)
• Методики проверки цепей зарядки и системы освещения

Видео: Предохранители Фольксваген Гольф 4 (1997 - 2004) и реле с описанием назначения и схемами блоков


• Opel Antara - обзор нового немецкого кроссовера

• Новинки АвтоВАЗа - вас ждёт приятный сюрприз!

• Проверка помпы двигателя без демонтажа
