Блок предохранителей и реле Шевроле Круз - описание, схема, расположение

Статья обновлена: 18.08.2025

Электропроводка современного автомобиля защищена предохранителями и управляется реле.

Знание расположения и функций этих элементов критически важно для диагностики неисправностей.

Данная статья содержит полное описание монтажного блока Шевроле Круз.

Вы найдете детальную схему распределения предохранителей и реле.

Точное расположение блоков в салоне и под капотом показано на фото.

Информация позволит самостоятельно заменить перегоревшие элементы и восстановить работу систем.

Основное расположение блока предохранителей

В автомобилях Chevrolet Cruze применяются два раздельных блока предохранителей и реле, каждый из которых отвечает за защиту специфических электрических цепей. Первый модуль расположен внутри салона для удобного доступа к элементам управления системами комфорта и безопасности. Второй блок находится в подкапотном пространстве, обеспечивая защиту силовых агрегатов и нагруженных цепей.

Точное размещение узлов зависит от года выпуска и комплектации автомобиля, но общая схема компоновки сохраняется для всех поколений модели. Доступ к салонному блоку осуществляется без инструментов, тогда как для обслуживания моторного отсечного модуля может потребоваться демонтаж защитной крышки.

Детальное размещение блоков

Салонный блок предохранителей расположен в нижней части приборной панели со стороны водителя. Для обнаружения необходимо:

• Открыть водительскую дверь
• Найти прямоугольную пластиковую крышку слева от рулевой колонки
• Потянуть фиксатор на себя для снятия панели

Подкапотный блок предохранителей размещён в моторном отсеке справа (со стороны переднего пассажира). Идентификация выполняется по следующим признакам:

1. Откройте капот автомобиля
2. Найдите чёрный прямоугольный контейнер возле лобового стекла
3. Отщёлкните крепления крышки (требует приложения усилия)

Расположение	Защищаемые системы	Особенности доступа
Салонный блок	Аудиосистема, подушки безопасности, стеклоподъёмники, прикуриватель	Крышка снимается рукой, схемы на обратной стороне панели
Подкапотный блок	Система зажигания, вентиляторы охлаждения, фары, ABS, топливный насос	Требуется отжим фиксаторов, влагозащищённое исполнение

Важно: перед заменой предохранителей всегда отключайте зажигание и соответствующий потребитель энергии. Используйте только предохранители с номиналом, указанным на схеме или в руководстве по эксплуатации.

Блок предохранителей в салоне: где найти

В автомобиле Шевроле Круз салонный блок предохранителей расположен в нижней части приборной панели с левой стороны, рядом с водительским местом. Он скрыт за пластиковой крышкой, которая легко снимается для доступа к предохранителям и реле.

Для точного обнаружения блока сядьте на водительское сиденье и посмотрите вниз-влево от рулевой колонки. Блок находится в конце торпедо со стороны двери водителя, чуть выше педального узла.

Порядок доступа к блоку

1. Откройте водительскую дверь для удобного доступа
2. Найдите прямоугольную крышку размером ~15х20 см с выемкой для пальца
3. Потяните крышку на себя, освобождая фиксаторы-защелки
4. Полностью снимите панель, чтобы увидеть предохранители

Важно: На обратной стороне крышки находится схема расположения предохранителей с их номерами и назначением. Всегда сверяйтесь с ней перед заменой элементов.

Подкапотный блок: местонахождение и доступ

Монтажный блок предохранителей и реле в подкапотном пространстве Chevrolet Cruze расположен со стороны водителя. Он находится в левой части моторного отсека, непосредственно за аккумуляторной батареей, ближе к лобовому стеклу. Корпус блока выполнен из черного пластика и имеет прямоугольную форму.

Для доступа к элементам блока необходимо открыть его защитную крышку. Крепление осуществляется при помощи двух защелок: одна расположена на передней части крышки (ближе к радиатору), вторая – на задней (ближе к лобовому стеклу). Одновременно нажмите пальцами на фиксаторы и поднимите крышку вертикально вверх.

Ключевые особенности крышки:

• На внутренней стороне нанесена схема расположения предохранителей и реле с их номиналами
• В специальном гнезде закреплен пластиковый пинцет для извлечения предохранителей
• Имеет резиновые уплотнители для защиты от влаги и пыли

Меры предосторожности при работе:

1. Перед вскрытием блока всегда отключайте минусовую клемму аккумулятора
2. Не допускайте попадания влаги на контакты при открытой крышке
3. Проверяйте плотность прилегания крышки после закрытия

Компонент	Расположение в блоке
Силовые предохранители (30-80А)	Центральный ряд, крупные разъемы
Реле основного питания	Правая секция, квадратные корпуса
Мини-предохранители (10-30А)	Левый и правый вертикальные ряды

Назначение крышек блоков предохранителей

Крышки блоков предохранителей на автомобиле Chevrolet Cruze выполняют критически важную защитную функцию. Они герметично закрывают отсеки с предохранителями и реле, предохраняя их контакты и сами элементы от прямого попадания влаги, пыли, грязи и мелкого мусора. Это предотвращает окисление контактов, короткие замыкания и выход из строя электронных компонентов автомобиля.

Второе ключевое назначение крышек – информационное. На их внутренней стороне (реже – на внешней) нанесена подробная схема с условными обозначениями, четко указывающая:

• Расположение каждого предохранителя и реле в конкретном блоке.
• Номинальный ток (силу тока) предохранителя (например, 5A, 10A, 15A, 20A, 25A, 30A).
• Назначение каждого предохранителя и реле, то есть, за какую конкретную электрическую цепь или компонент автомобиля (фары, стеклоподъемники, ЭБУ двигателя, аудиосистема, прикуриватель и т.д.) они отвечают.

Таким образом, крышка блока предохранителей решает несколько задач:

1. Физическая защита: Изоляция элементов от неблагоприятных внешних факторов.
2. Безопасность: Предотвращение случайного прикосновения к токоведущим частям.
3. Идентификация: Обеспечение быстрого и точного определения нужного элемента.
4. Удобство обслуживания: Наличие схемы прямо на крышке исключает необходимость постоянного обращения к руководству по эксплуатации при замене предохранителей или диагностике неисправностей.

Для корректной идентификации элементов при работе с блоком предохранителей Chevrolet Cruze обязательно сверяйтесь с легендой (схемой), нанесенной на соответствующую крышку. Вот пример обозначений, которые можно встретить:

Символ/Номер на схеме	Назначение предохранителя/реле	Номинал (пример)
F1	ЭБУ двигателя	10A
F25	Прикуриватель / Розетка 12V	20A
R5	Стартер	Реле
F10	Правая фара (ближний свет)	15A

Инструменты для доступа к блокам

Для работы с блоками предохранителей и реле Chevrolet Cruze потребуется минимальный набор инструментов, обеспечивающий безопасный и корректный доступ к элементам. Основное внимание уделяется защите электронных компонентов от повреждений и предотвращению случайных замыканий цепи во время обслуживания.

Обязательно используйте неметаллические приспособления для извлечения предохранителей и манипуляций с реле – это исключит риск короткого замыкания контактов. Все операции выполняются при отключенном аккумуляторе (сначала отрицательная клемма, затем положительная).

Базовый комплект

Следующие инструменты считаются необходимыми:

• Специальный пластиковый пинцет – всегда присутствует в монтажном блоке (обычно в гнезде на крышке или рядом с предохранителями). Предназначен для безопасного извлечения предохранителей без деформации контактов.
• Тестер напряжения/мультиметр – для проверки наличия питания на клеммах предохранителей, диагностики целостности нити накаливания (в режиме прозвонки) и контроля работы реле.
• Фонарик с узким лучом – обеспечивает подсветку труднодоступных зон блоков (особенно актуально для салонного блока под торпедой).

Дополнительно могут пригодиться:

1. Пластиковая монтажная лопатка – для аккуратного снятия декоративных накладок или панелей, скрывающих блоки.
2. Запасные предохранители номиналом 5А-40А – для оперативной замены выявленных неисправных элементов (используйте только штатные номиналы!).
3. Зеркало на гибком держателе – для визуального осмотра боковых и нижних рядов предохранителей в стесненных условиях.

Помните:

• Запрещено использовать отвертки, ножи или металлические щипцы вместо пластикового пинцета.
• При диагностике реле учитывайте их тип (нормально разомкнутые/замкнутые) и схему подключения.

Инструмент	Назначение	Критичность
Пластиковый пинцет	Извлечение предохранителей	Обязательно
Мультиметр	Проверка цепей, прозвонка	Обязательно
Фонарик	Освещение зоны работ	Рекомендуется
Монтажная лопатка	Демонтаж панелей	Опционально

Расшифровка символов на предохранителях

Символы на предохранителях и в схемах блока Chevrolet Cruze стандартизированы для быстрой идентификации защищаемых цепей. Графические обозначения и буквенные коды напрямую указывают на подключенное электрооборудование.

Понимание этих маркировок критически важно при диагностике неисправностей или замене элементов. Они наносятся на корпус предохранителя, крышку монтажного блока или дублируются в электросхемах руководства по эксплуатации.

Распространенные обозначения

• ACC - Аксессуары (прикуриватель, аудиосистема)
• ECU/PCM - Блок управления двигателем
• ABS - Антиблокировочная система тормозов
• SRS - Подушки безопасности
• IGN - Система зажигания
• FAN - Вентилятор радиатора
• WIPER - Стеклоочистители
• P/W - Электростеклоподъемники
• TAIL - Габаритные огни
• STOP - Стоп-сигналы
• HORN - Звуковой сигнал

Графические символы включают: изображение фары (наружное освещение), вентилятора (система охлаждения), руля (усилитель рулевого управления), батареи (цепи постоянного питания), двигателя (основные системы силового агрегата).

Обозначение	Расшифровка
BATT	Цепи постоянного питания от АКБ
DEFOG	Обогрев заднего стекла
INJ	Топливные форсунки
RR WIPER	Задний стеклоочиститель
EPS	Электроусилитель руля

Всегда сверяйтесь с актуальной схемой для конкретной модели и года выпуска Cruze, так как расположение и назначение предохранителей могут отличаться. Цифры рядом с символами указывают номинал тока защиты в амперах.

Цветовая маркировка предохранителей по току

Цвет корпуса предохранителя напрямую указывает на его номинальный ток срабатывания, что позволяет быстро визуально определить допустимую нагрузку цепи без чтения мелких цифр на корпусе. Это универсальная система кодировки, применяемая в большинстве автомобилей, включая Шевроле Круз.

Стандартная цветовая палитра соответствует международным нормам и строго привязана к амперажу. Ниже приведено соответствие цветов и номинальных токов для миниатюрных (Mini) и стандартных (ATO) предохранителей, используемых в блоках Шевроле Круз.

Цвет корпуса	Номинальный ток (А)
Серо-коричневый	5
Красный	10
Синий	15
Жёлтый	20
Прозрачный (белый)	25
Зелёный	30
Оранжевый	40
Красный (тёмный)	50

Критические правила при работе с цветовой маркировкой:

• Всегда дублируйте проверку по цифровой маркировке на корпусе предохранителя – возможны отклонения у разных производителей
• Категорически запрещена установка предохранителя с цветом/током, превышающим штатное значение для цепи – это главная причина выгорания электропроводки
• В блоках Шевроле Круз применяются преимущественно миниатюрные предохранители (Mini), но в силовых цепях могут встречаться стандартные (ATO) с аналогичной цветовой кодировкой

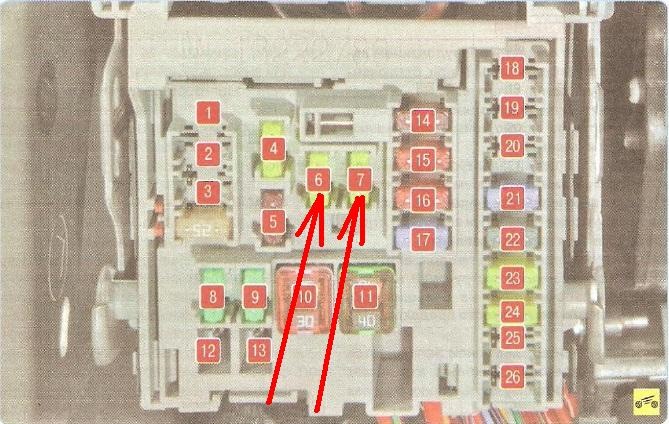

Схема салонного блока предохранителей

Салонный блок предохранителей Chevrolet Cruze расположен в нижней части приборной панели со стороны водителя. Для доступа необходимо снять защитную крышку, открутив крепежные винты или отщелкнув фиксаторы. Схема расположения элементов нанесена на внутреннюю сторону крышки блока и дублируется в руководстве по эксплуатации автомобиля.

Каждый предохранитель и реле в блоке защищают конкретные электроцепи салона. Номинал предохранителей указан на их корпусе (в амперах), а цвет маркировки соответствует силе тока. Замена производится строго на аналогичный номинал. Реле управляют мощными потребителями: стеклоподъемниками, обогревом стекол, аудиосистемой.

Номер	Номинал (A)	Защищаемая цепь
F1	10	Подушки безопасности
F5	15	Прикуриватель
F7	10	Аудиосистема
F11	20	Центральный замок
F15	10	Бортовой компьютер
F22	15	Стеклоочистители

Основные реле салонного блока

• R2: Реле обогрева заднего стекла
• R4: Реле стеклоподъемников
• R7: Реле очистителя фар
• R9: Реле звукового сигнала

Важно: Нумерация и назначение могут незначительно отличаться в зависимости от года выпуска и комплектации. При отсутствии питания в цепи:

1. Проверьте соответствие предохранителя схеме
2. Замените перегоревший элемент
3. Убедитесь в отсутствии короткого замыкания

Схема подкапотного блока предохранителей

Подкапотный блок предохранителей (Power Distribution Center) расположен со стороны водителя в моторном отсеке Chevrolet Cruze, за аккумуляторной батареей. Он объединяет силовые реле и предохранители, защищающие критически важные системы двигателя, электрооборудования и освещения.

Крышка блока содержит схему расположения элементов, но при её отсутствии или повреждении используйте данную таблицу. Нумерация компонентов соответствует физическому расположению в блоке (сверху вниз, слева направо).

Позиция	Тип	Номинал	Защищаемая цепь
F1	Предохранитель	40A	ABS/ESC (электронный контроль устойчивости)
F2	Предохранитель	30A	Вентилятор охлаждения (высокая скорость)
F3	Предохранитель	40A	ЭБУ двигателя, катушки зажигания
F4	Предохранитель	30A	Вентилятор охлаждения (низкая скорость)
F5	Предохранитель	30A	Обогрев заднего стекла
R1	Реле	-	Стартер
R3	Реле	-	Топливный насос
R5	Реле	-	Вентилятор охлаждения (низкая скорость)
R7	Реле	-	Обогрев заднего стекла

Важные нюансы:

• Цвет предохранителя соответствует номиналу: оранжевый – 25A, зелёный – 30A, жёлтый – 20A
• Реле R2, R4, R6 обычно резервные или не задействованы в базовых комплектациях
• Предохранители F6-F10 защищают цепи фар, розетки 12V и аудиосистемы

При замене элементов сверяйтесь с актуальной схемой для вашего года выпуска и рынка, так как компоновка может отличаться у рестайлинговых версий или спецификаций для разных регионов.

Роль реле в электросистеме

Реле являются ключевыми электронными коммутаторами в бортовой сети автомобиля. Их основное назначение – управлять мощными потребителями тока (такими как стартер, вентиляторы охлаждения, топливный насос, фары) с помощью слаботочных сигналов от органов управления (кнопок, переключателей) или электронного блока управления (ЭБУ).

Без реле маломощные цепи выключателей и контроллеров не смогли бы напрямую коммутировать высокие токи, необходимые для работы этих устройств. Это привело бы к перегреву и быстрому выходу из строя выключателей, перегоранию проводки и повреждению ЭБУ. Реле выступают в роли защитного буфера и усилителя сигнала.

Принцип работы и преимущества

Стандартное электромагнитное реле состоит из катушки и контактной группы:

1. Подача управляющего тока: При подаче небольшого тока на катушку реле создается магнитное поле.
2. Замыкание силовой цепи: Магнитное поле притягивает якорь, который замыкает (или размыкает) силовые контакты реле.
3. Коммутация нагрузки: Замкнутые силовые контакты пропускают большой ток к мощному потребителю (например, к стартеру).
4. Размыкание цепи: При снятии управляющего тока с катушки магнитное поле исчезает, якорь возвращается в исходное положение пружиной, размыкая силовые контакты и отключая потребитель.

Ключевые преимущества использования реле:

• Защита слаботочных цепей: Предотвращают протекание высоких токов через кнопки, переключатели и ЭБУ.
• Упрощение проводки: Позволяют прокладывать тонкие управляющие провода к органам управления вместо толстых силовых кабелей.
• Централизация управления: Группировка реле в монтажных блоках упрощает конструкцию и обслуживание.
• Возможность дистанционного управления: Потребитель может находиться далеко от выключателя, управление идет по тонкому проводу к реле.
• Реализация сложных алгоритмов: ЭБУ легко управляет множеством мощных потребителей через реле.

Функции и признаки неисправности ключевых реле:

Элемент	Функция	Пример	Признак неисправности
Главное реле (PGM-FI, Main Relay)	Подает питание на ЭБУ двигателя и топливный насос при включении зажигания.	Отсутствие питания ЭБУ, топливного насоса.	Двигатель не запускается, нет звука работы бензонасоса при включении зажигания.
Реле стартера	Коммутирует высокий ток от АКБ к стартеру по сигналу с замка зажигания.	Включение стартера при повороте ключа.	Щелчок при повороте ключа, но стартер не крутит; отсутствие реакции на поворот ключа.
Реле вентилятора охлаждения	Включает вентилятор(ы) радиатора по сигналу от ЭБУ двигателя при достижении заданной температуры.	Охлаждение двигателя при высокой температуре.	Перегрев двигателя, вентилятор не включается; вентилятор работает постоянно.
Реле топливного насоса	Управляет подачей питания на электробензонасос (часто управляется через Главное реле).	Подача топлива под давлением в рампу.	Двигатель не запускается или глохнет после запуска, нет гула насоса при включении зажигания.
Реле ближнего/дальнего света фар	Коммутирует ток к лампам фар по сигналу от подрулевого переключателя.	Включение головного света.	Фары не горят (при исправных лампах и предохранителях), тусклый свет.

Идентификация реле по расположению

Реле в Chevrolet Cruze сгруппированы в двух основных монтажных блоках: подкапотном (моторный отсек) и салонном (у левой стойки со стороны водителя). Каждое реле занимает строго определенную позицию в разъемах блока, обозначенную на схеме крышки или в технической документации. Физическое положение соответствует нумерации разъемов – например, R1, R2, R3 и т.д.

Для точной идентификации необходимо сверить фактическое расположение реле в блоке со схемой, нанесенной на внутреннюю сторону защитной крышки блока предохранителей. Схема графически отображает позицию каждого реле, его условное обозначение (например, "Реле стартера" или "Реле топливного насоса") и номинал. При отсутствии крышки используйте официальное руководство по эксплуатации или сервисную документацию для вашей модели и года выпуска.

Пример расположения ключевых реле в подкапотном блоке (типовая схема)

Позиция	Назначение реле
R1	Главное реле (реле зажигания)
R2	Реле стартера
R3	Реле топливного насоса
R4	Реле вентилятора охлаждения (скорость 1)
R5	Реле вентилятора охлаждения (скорость 2)
R6	Реле обогрева заднего стекла
R7	Реле стеклоочистителей

Важные моменты при идентификации:

• Маркировка на корпусе: Некоторые реле имеют текстовую маркировку (например, "FAN RELAY" для вентилятора).
• Цвет разъема: Цвет пластикового основания реле может указывать на его параметры (например, синий – 40А).
• Визуальное сравнение: При замене сверяйте количество контактов (4 или 5) и их расположение.

Предохранители ABS: функции и защита

Предохранители системы ABS в Chevrolet Cruze выполняют критическую роль защиты электронных компонентов антиблокировочной системы от перегрузок и коротких замыканий. Они разрывают цепь питания при превышении допустимой силы тока, предотвращая повреждение дорогостоящих элементов: блока управления ABS, гидравлического модулятора и датчиков скорости вращения колес. Отказ этих предохранителей приводит к полной деактивации ABS и системы стабилизации (ESC), о чем сигнализирует контрольная лампа на приборной панели.

Расположение предохранителей ABS зависит от года выпуска и комплектации Cruze. В большинстве моделей они находятся в основном монтажном блоке салона (со стороны водителя за защитной панелью) или в подкапотном блоке реле и предохранителей. Для точной идентификации необходимо обратиться к схеме на обратной стороне крышки блока или руководству по эксплуатации автомобиля, где предохранители маркированы как "ABS", "EBCM" или "ESC". Номинал обычно составляет 30-60А.

Ключевые компоненты защиты ABS

• Основной силовой предохранитель – Защищает цепь питания гидравлического насоса модулятора ABS.
• Предохранитель цепи управления – Обеспечивает безопасную работу электронного блока управления (EBCM).
• Предохранитель датчиков колес – Защищает цепи питания индуктивных датчиков скорости (в отдельных схемах).

Тип неисправности	Последствия для ABS	Действия
Перегорание силового предохранителя	Отключение насоса и клапанов модулятора	Проверка цепей насоса на КЗ, замена строго тем же номиналом
Неисправность предохранителя управления	Потеря связи с EBCM, ошибки CAN-шины	Диагностика цепей питания/заземления блока управления

При замене категорически запрещается использовать предохранители с номиналом, превышающим указанный в схеме – это может вызвать возгорание проводки. После восстановления цепи обязательна компьютерная диагностика для сброса ошибок ABS и проверки работоспособности системы при тестовой поездке.

Защита цепи зажигания: предохранители и реле

Цепь зажигания Chevrolet Cruze защищена несколькими предохранителями и реле, предотвращающими повреждение электронных компонентов при коротких замыканиях или перегрузках. Основные элементы сосредоточены в моторном отсеке (подкапотный блок) и салоне (левая торпеда).

Ключевым для работы системы зажигания является реле стартера (часто обозначаемое как «Реле запуска» или «Starter Relay»), управляющее подачей питания на стартер. Параллельно защищены цепи управления контроллера ЭСУД (ECM) и катушек зажигания отдельными предохранителями.

Критические элементы защиты

Основные предохранители и реле цепи зажигания в Chevrolet Cruze:

• Реле стартера: Активирует стартер при повороте ключа в положение «START». Расположено в подкапотном блоке предохранителей.
• Предохранитель ECM (10-15А): Защищает цепь питания контроллера двигателя. Находится в салонном блоке (обычно F21, F22 или аналоги).
• Предохранитель катушек зажигания (15-20А): Обеспечивает защиту цепи питания катушек зажигания. Расположен в моторном отсеке (часто F2, F18 или рядом с реле стартера).
• Главное реле (Main Relay): Подает питание на ECM и топливный насос после включения зажигания. Находится в подкапотном блоке.

Элемент	Номинал	Блок расположения	Последствия перегорания
Реле стартера	-	Моторный отсек	Стартер не включается, двигатель не крутится
Предохранитель ECM	10-15А	Салон	ECM не активируется, отсутствие искры и впрыска
Предохранитель катушек	15-20А	Моторный отсек	Исчезновение искры на всех цилиндрах

Для точной идентификации используйте схему на крышке блоков предохранителей или руководство по эксплуатации конкретного года выпуска. Проверку начинайте с предохранителей салона (F21, F22), затем моторного отсека (F2, F18), после чего тестируйте реле стартера и главное реле. Замена производится строго на аналогичный номинал.

Фары головного света: схема защиты

Цепь питания фар головного света на Chevrolet Cruze защищена плавкими предохранителями и управляется электромеханическими реле. Предохранители предотвращают повреждение проводки и элементов системы при коротких замыканиях или перегрузках, разрывая цепь при превышении номинального тока. Реле служат коммутаторами высокого тока, снижая нагрузку на выключатель в салоне и минимизируя риски нагрева контактов.

Элементы защиты расположены в основном монтажном блоке под капотом (Engine Compartment Fuse Block). Для ближнего и дальнего света используются отдельные предохранители на каждую фару, что обеспечивает избирательное отключение при неисправностях. Реле управления объединены в блоке с другими силовыми реле, их выходные контакты подают напряжение непосредственно на лампы через предохранители.

Расположение и функции элементов

Функция	Номер предохранителя	Номинальный ток	Реле
Ближний свет (левая фара)	F10	10A	RL8 (общее реле ближнего света)
Ближний свет (правая фара)	F11	10A
Дальний свет (левая фара)	F12	10A	RL9 (общее реле дальнего света)
Дальний свет (правая фара)	F13	10A

Примечания по работе схемы:

• Реле активируются сигналом с модуля управления кузовом (BCM) при включении света через подрулевой переключатель
• Перегорание одного предохранителя выводит из строя только соответствующую фару, остальные цепи остаются работоспособными
• Повреждение реле RL8 или RL9 приводит к полному отключению ближнего/дальнего света соответственно

Габаритные огни и соответствующее реле

Габаритные огни (парковочные лампы) обеспечивают видимость автомобиля в темное время суток и включаются автоматически с активацией наружного освещения. Для управления их работой в Chevrolet Cruze используется реле, коммутирующее ток в цепи питания ламп. Отказ этого реле приводит к полному или частичному отключению габаритного освещения.

Реле габаритных огней входит в общую систему электрооборудования и защищено соответствующим предохранителем. Его расположение зависит от года выпуска и модификации автомобиля, но чаще всего элемент размещается в одном из центральных монтажных блоков совместно с другими реле светотехники.

Расположение и характеристики

Для поиска реле габаритных огней проверьте следующие блоки:

• Основной блок в моторном отсеке - расположен возле аккумулятора. Реле обычно находится в секции R (Relay) под обозначением "Parking Lamp" или "RLY LP PARK".
• Салонный блок за вещевым ящиком - доступ после снятия боковой панели торпедо. Ищите реле с маркировкой "TAIL" или "ILLUM".

Компонент	Типовой номинал	Функция
Реле габаритов	Стандартное 4-контактное (12V)	Активация цепи при включении света
Предохранитель	F10A-F15A (в зависимости от года)	Защита цепи от перегрузки

Схема подключения реле габаритных огней включает:

1. Питание 12V от замка зажигания
2. Управляющий сигнал с переключателя освещения
3. Выход на лампы передних/задних габаритов
4. Заземление через кузов автомобиля

При диагностике проверяйте целостность контактов реле, состояние разъемов и соответствие напряжения на управляющем выводе (85) при включении света. Замена реле требует точного соответствия оригинальной детали по характеристикам срабатывания.

Предохранители системы отопления и вентиляции

Система климат-контроля и вентиляции Chevrolet Cruze защищена несколькими предохранителями, предотвращающими повреждение электроцепей при перегрузках или коротких замыканиях. Основные элементы, связанные с обогревом салона и работой вентиляторов, сосредоточены в монтажном блоке салона (расположен слева от рулевой колонки под пластиковой крышкой) и подкапотном блоке реле/предохранителей.

Ключевыми компонентами, зависящими от этих предохранителей, являются: электродвигатель вентилятора отопителя, система управления заслонками, кондиционер, рециркуляция воздуха, обогрев зеркал и стекол. Перегорание соответствующего плавкого элемента приводит к полному или частичному отказу климатической установки.

Основные предохранители и реле системы

В таблице ниже указаны критичные элементы для разных модификаций Chevrolet Cruze (актуальные номера уточняйте в руководстве к конкретной модели):

Функция	Номер предохранителя	Номинал (А)	Расположение блока
Вентилятор отопителя (основной)	F2, F34 или F46	30-40	Салонный блок
Управление климат-контролем	F21, F32	10-15	Салонный блок
Обогрев заднего стекла/зеркал	F4, F19	20-30	Салонный блок
Компрессор кондиционера	F51, F52	10-15	Подкапотный блок
Реле вентилятора отопителя	K6, K9	-	Салонный блок

Типовые неисправности при отказе элементов:

• Полное отключение печки/кондиционера – проверьте основной предохранитель вентилятора (30-40А) и реле управления
• Не работает только определенная скорость вентилятора – возможна неисправность резистора двигателя
• Отсутствие обдува лобового стекла – осмотрите предохранитель цепи управления заслонками (F21)
• Не включается кондиционер – диагностируйте предохранитель компрессора (F51/F52) и реле давления

Защита прикуривателя и 12V розетки

Электроцепи прикуривателя и дополнительных 12V розеток в Chevrolet Cruze защищены отдельными предохранителями, предотвращающими повреждение проводки при перегрузках или коротких замыканиях. Эти элементы рассчитаны на высокие токи (обычно 15-20А), так как к ним подключаются энергоемкие устройства: компрессоры, зарядные устройства, нагреватели.

Перегорание предохранителя происходит при превышении номинального тока, например, при одновременной работе нескольких мощных потребителей или неисправности подключенного гаджета. При этом обесточиваются только соответствующие розетки, остальные системы автомобиля функционируют нормально. Для диагностики требуется проверка целостности предохранителя мультиметром или визуально.

Ключевые аспекты защиты

Расположение предохранителей:

• Блок предохранителей в салоне (чаще всего за вещевым ящиком или сбоку от рулевой колонки) – основной монтажный блок
• Подкапотный блок – редко, зависит от модификации и года выпуска

Схема и номиналы:

Компонент	Типовой номинал	Обозначение на схеме/крышке
Прикуриватель	15А или 20А	F2, F22, CIG или CIGAR
12V розетка (багажник/панель)	15А	F35, AUX, PWR OUTLET

Порядок замены:

1. Выключите зажигание и отсоедините нагрузку из розетки
2. Найдите соответствующий предохранитель по схеме на крышке блока
3. Извлеките неисправный элемент специальными щипцами
4. Установите новый предохранитель строго того же номинала
5. Проверьте работоспособность розетки

Использование "жучков" или предохранителей повышенного номинала недопустимо – это может привести к расплавлению проводки и возгоранию. При повторном перегорании сразу после замены необходима диагностика на утечку тока или короткое замыкание в цепи.

Стеклоподъемники: предохранители и реле

Электропитание и управление стеклоподъемниками Chevrolet Cruze обеспечиваются через отдельные предохранители и реле. Эти элементы защищают цепь от перегрузок и коротких замыканий, а также отвечают за активацию моторов привода окон. Основной блок расположен в салоне автомобиля – обычно слева от рулевой колонки за защитной панелью.

При отказе одного или всех стеклоподъемников первичная диагностика включает проверку целостности соответствующих предохранителей и работоспособности реле. Для точной идентификации элементов используйте схему на обратной стороне крышки блока предохранителей или официальное руководство по эксплуатации конкретной модели и года выпуска.

Расположение и назначение элементов

Элемент	Назначение	Блок	Типовой номинал
Предохранитель F5	Питание передних стеклоподъемников	Салонный (IP)	25A
Предохранитель F21	Питание задних стеклоподъемников	Салонный (IP)	20A
Реле R4	Управление цепью стеклоподъемников	Салонный (IP)	-

Ключевые особенности:

• Реле активируется при нажатии кнопок на водительской дверной панели
• Перегоревший предохранитель вызывает одновременный отказ всех стеклоподъемников
• Неисправное реле приводит к потере управления окнами с главного блока водителя

Для замены предохранителей используйте только оригинальные компоненты с указанным номиналом. Проверку реле выполняйте путем временной установки заведомо исправного аналога с идентичной маркировкой.

Замок зажигания и связанные предохранители

Замок зажигания Шевроле Круз управляет подачей питания на ключевые системы автомобиля через несколько положений ключа (ACC, ON, START). Его корректная работа напрямую зависит от исправности защитных элементов – предохранителей и реле, предотвращающих повреждение цепей при коротких замыканиях или перегрузках. Основные цепи, активируемые поворотом ключа, защищены отдельными предохранителями в монтажных блоках.

Отказ функций, связанных с зажиганием (невозможность запуска двигателя, отсутствие питания приборной панели, проблемы с работой стартера), часто вызван перегоранием соответствующих предохранителей или неисправностью управляющих реле. Критически важные элементы расположены в двух основных блоках: салонном (часто слева от рулевой колонки за декоративной панелью) и подкапотном (рядом с аккумулятором).

Ключевые предохранители и реле

Основные защитные элементы, обеспечивающие работу замка зажигания и управляемых им систем:

Обозначение / Название	Номинал (А)	Защищаемая цепь	Блок расположения
IGN SW (Ignition Switch)	15-20	Основная цепь питания замка зажигания	Салонный блок
ECM IGN (Engine Control Module)	10-15	Питание контроллера двигателя (ЭБУ) в положении ON/START	Подкапотный блок
STRTR (Starter)	20-30	Цепь управления втягивающим реле стартера	Подкапотный блок
ACC (Accessory)	10-15	Цепи дополнительного оборудования (прикуриватель, аудиосистема) в положении ACC	Салонный блок
Реле стартера	-	Коммутация высокого тока на стартер (управляется сигналом от замка)	Подкапотный блок
Реле зажигания	-	Подача питания на системы двигателя и впрыска в положении ON	Подкапотный блок

Важные нюансы:

• Точное расположение и номинал предохранителей всегда сверяйте с актуальной схемой на крышке конкретного блока или в руководстве по эксплуатации авто.
• Перед заменой предохранителя обязательно выясните и устраните причину перегорания.
• Используйте только предохранители штатного номинала – установка «жучка» или элемента с большим током опасна возгоранием.

Предохранитель топливного насоса Chevrolet Cruze

Предохранитель топливного насоса защищает электрическую цепь питания насоса от перегрузок и коротких замыканий. При его перегорании подача топлива в двигатель прекращается, что приводит к невозможности запуска или внезапной остановке мотора.

Располагается в основном блоке предохранителей салона автомобиля. Для моделей первого поколения (2009-2016 гг.) блок находится в нижней части приборной панели со стороны водителя. Точное местоположение элемента зависит от года выпуска и комплектации.

Ключевые характеристики

Номинал: 15 А (для большинства модификаций). Точное значение указано на корпусе предохранителя и в руководстве по эксплуатации.

Обозначение на схеме: F25 (актуально для распространенных конфигураций). На крышке блока предохранителей имеется схематическая карта с маркировкой элементов.

Признаки неисправности:

• Двигатель не запускается (стартер крутит, но нет характерного жужжания насоса)
• Спонтанная остановка двигателя во время движения
• Отсутствие напряжения на разъеме топливного насоса

Порядок замены:

1. Выключите зажигание и извлеките ключ из замка
2. Откройте крышку блока предохранителей (со стороны водителя)
3. Найдите предохранитель F25 с помощью схемы на крышке
4. Извлеките неисправный элемент специальными щипцами
5. Установите новый предохранитель строго того же номинала (15А)

Параметр	Значение
Тип предохранителя	Mini blade (стандартный)
Цвет корпуса	Синий (для 15А)
Дополнительная защита	Реле топливного насоса (в моторном отсеке)

Важно: При повторном перегорании предохранителя диагностируйте цепь насоса на КЗ, износ проводки или неисправность самого насоса. Установка предохранителя повышенного номинала недопустима!

Датчики двигателя: цепи защиты

Датчики двигателя Chevrolet Cruze формируют критические цепи защиты, непрерывно контролируя параметры работы силового агрегата и передавая данные в ЭБУ. При выходе показателей за безопасные пределы система активирует аварийные режимы или полное отключение компонентов для предотвращения механических повреждений.

Цепи защиты организованы по принципу дублирования: отказ одного датчика компенсируется косвенными расчетами через другие сенсоры. Например, при неисправности датчика температуры ОЖ блок управления использует показания датчика температуры масла и частоты вращения коленвала для имитации теплового режима, позволяя двигателю работать в щадящем режиме до устранения неполадки.

Ключевые защитные датчики и их функции

Основные сенсоры, участвующие в защитных контурах:

• Датчик детонации – при обнаружении вибраций, характерных для детонации, ЭБУ корректирует угол опережения зажигания
• Датчик давления масла – инициирует аварийную сигнализацию и принудительное снижение мощности при падении давления ниже 0.3 бар
• Датчик положения коленвала (ДПКВ) – блокирует запуск двигателя при отсутствии сигнала

Приоритетность реакций системы защиты:

1. Активация индикатора Check Engine
2. Ограничение оборотов до 2500 об/мин
3. Переход в аварийный режим с фиксированными параметрами
4. Полное отключение топливоподачи

Датчик	Порог срабатывания защиты	Действие ЭБУ
Температуры ОЖ	+115°C	Отключение кондиционера, принудительный запуск вентилятора
Кислорода (лямбда-зонд)	Напряжение ниже 0.1В или выше 0.9В	Переход на таблицу усредненных значений топливоподачи
Положения распредвала	Расхождение фаз с ДПКВ >15°	Отключение системы изменения фаз газораспределения

Важно: цепи датчиков защищены плавкими предохранителями (обычно F5-F8 в монтажном блоке) и управляются через реле главного питания ЭБУ. При диагностике следует проверять не только сенсоры, но и состояние контактов в разъемах – окисление приводит к ложным аварийным сигналам.

Система управления двигателем (ECM)

Модуль управления двигателем (ECM) является центральным компьютером, отвечающим за контроль всех критических параметров работы силового агрегата. Он непрерывно анализирует данные от многочисленных датчиков (кислорода, детонации, положения коленвала и др.), рассчитывает оптимальные моменты впрыска топлива, угол опережения зажигания и регулирует работу системы рециркуляции отработавших газов (EGR). Без корректного функционирования ECM двигатель переходит в аварийный режим или полностью теряет работоспособность.

Электропитание ECM обеспечивается через выделенные цепи, защищённые предохранителями и управляемые реле. Основное питание модуля активируется при включении зажигания через главное реле ECM, а постоянное питание для сохранения адаптаций и кодов ошибок поступает напрямую от аккумулятора. Нарушение целостности этих цепей из-за перегоревших предохранителей или неисправных реле приводит к полной или частичной потере управления двигателем.

Предохранители и реле, связанные с ECM

В блоке предохранителей Chevrolet Cruze (расположенном в моторном отсеке и салоне) критически важны следующие элементы для ECM:

• Предохранитель F10 (10А): Защищает цепь постоянного питания ECM (память адаптаций, часы).
• Предохранитель F20 (15А): Обеспечивает питание датчиков ECM (ДПКВ, ДПРВ, ДМРВ).
• Реле R4 (Главное реле ECM): Активирует основное питание модуля при включении зажигания.
• Предохранитель F35 (20А): Защищает цепь управления топливным насосом (сигнал от ECM).
• Предохранитель F52 (10А): Питание цепи управления реле ECM (контроль катушки реле).

Элемент	Расположение в блоке	Функция для ECM	Последствия неисправности
Реле R4	Моторный отсек, позиция 4	Активация основного питания ECM	Двигатель не запускается, нет связи со сканером
Предохранитель F10	Салонный блок, ряд C	Постоянное питание памяти ECM	Сброс адаптаций, ошибка P0606
Предохранитель F20	Моторный отсек, ряд B	Питание датчиковой группы	Неточные показания датчиков, переход в аварийный режим

При диагностике неисправностей ECM обязательно проверяйте соответствие номиналов предохранителей, отсутствие коррозии на контактах реле и целостность управляющих проводов. Перегорание предохранителей F20 или F35 часто сопровождается ошибками по обрыву цепей датчиков (P0335, P0102) или топливного насоса (P0230). Схема подключения реле R4 включает управляющий сигнал от замка зажигания (через F52) и силовую цепь от аккумулятора (через F10).

Блок управления коробкой передач (TCM)

TCM (Transmission Control Module) – электронный модуль, ответственный за управление автоматической коробкой передач (АКПП) на Chevrolet Cruze. Он обрабатывает сигналы от датчиков (скорости вращения валов, положения дроссельной заслонки, температуры ATF, селектора передач) и формирует команды для исполнительных устройств: соленоидов переключения передач, блокировки гидротрансформатора, давления в магистралях. От его исправности зависят плавность переключений, топливная экономичность и общая работоспособность трансмиссии.

Неисправности TCM или его цепи питания проявляются как отказ АКПП переключать скорости, переход в аварийный режим (фиксация на одной передаче), мигание индикатора "Check Engine" или "Service Transmission", отсутствие реакции на перемещение селектора. Критически важно проверять состояние предохранителей и реле, питающих модуль, при подобных симптомах.

Расположение, питание и защитные элементы

TCM на Chevrolet Cruze обычно расположен в моторном отсеке. В большинстве поколений он крепится непосредственно к корпусу АКПП либо рядом с ней, часто под воздушным фильтром или аккумуляторной батареей. Для точной локализации необходимо обратиться к руководству по ремонту конкретного года выпуска и типа двигателя.

Электропитание TCM осуществляется через главный блок предохранителей в моторном отсеке. Ключевые защитные элементы:

• Предохранители:
  • Fuse F40 (обычно 10А или 15А) – Основное питание +12V при включенном зажигании (IGN).
  • Fuse F21 (обычно 10А) – Питание постоянной памяти (BACKUP) для сохранения кодов неисправностей и адаптаций.
  • Fuse F1/F2/F3 (высокий ток, 30А-60А) – Защита цепей соленоидов внутри АКПП (косвенно связаны с TCM).
• Реле:
  • Реле зажигания (IGN Relay) – Активирует цепь питания +12V IGN для TCM и других модулей при повороте ключа.

Проверка этих элементов – первый шаг при неполадках TCM. Используйте схему на крышке блока предохранителей или техническую документацию для идентификации компонентов. Типовая схема подключения питания TCM:

Цепь	Предохранитель/Реле	Назначение
+12V IGN	F40 (10A), Реле зажигания	Основное питание модуля
+12V BACKUP	F21 (10A)	Память адаптаций, коды ошибок
Масса (GND)	–	Кузовные точки заземления возле АКПП

При замене TCM требуется его программирование (сопряжение с ECM/иммобилайзером) и проведение процедуры адаптации переключений с помощью диагностического оборудования. Механическое повреждение модуля, коррозия контактов или перегрев также являются частыми причинами отказов.

Система SRS (подушки безопасности)

Система SRS в Chevrolet Cruze защищается отдельными предохранителями, предотвращающими повреждение электронных компонентов при коротких замыканиях или перегрузках. Отказ этих элементов приводит к немедленной активации контрольной лампы AIRBAG на приборной панели и полной деактивации подушек безопасности. Работа системы напрямую зависит от целостности предохранителей и корректного функционирования реле.

Элементы управления SRS расположены в двух монтажных блоках: основном салонном блоке (со стороны водителя, за защитной крышкой) и подкапотном блоке. Для диагностики неисправностей требуется проверка конкретных предохранителей мультиметром или визуальным осмотром на обрыв нити. Любые манипуляции с компонентами SRS проводятся при отключенном аккумуляторе.

Ключевые компоненты защиты системы SRS

Обозначение	Номинал	Расположение блока	Функция
F7 (SRS)	10A	Салонный блок	Питание модуля управления подушек безопасности
F25 (AIRBAG)	15A	Подкапотный блок	Защита силовой цепи системы SRS
Реле R4	-	Подкапотный блок	Управление резервным питанием SRS

Типовые симптомы при неисправностях:

• Постоянное свечение или мигание индикатора AIRBAG
• Сообщение "Service Airbag" на дисплее
• Отсутствие реакции системы при ударе (проверяется диагностикой)

Внимание! Замена предохранителей идентичным номиналом обязательна – установка "жучков" провоцирует возгорание. После ремонта выполняется сброс ошибок через диагностический разъем OBD-II специализированным сканером. Несанкционированное вмешательство в систему SRS запрещено из-за риска несрабатывания подушек при аварии.

Обогрев стекол и зеркал: защита

Цепи обогрева заднего стекла и наружных зеркал в Chevrolet Cruze защищены предохранителями и реле, предотвращающими повреждение системы при коротких замыканиях или перегрузках. Основные элементы сосредоточены в монтажном блоке салона (со стороны водителя) и подкапотном блоке реле. Корректная работа этих компонентов критична для безопасности: неисправная защита может привести к выходу из строя нагревательных нитей, повреждению проводки или возгоранию.

При замене предохранителей строго соблюдайте номиналы, указанные на крышке блока или в руководстве по эксплуатации. Использование элементов с несоответствующим током (например, более высоким) деактивирует защиту и провоцирует риски перегрева. Диагностику начинайте с проверки целостности предохранителей и контактов реле, особенно в сырую погоду, когда нагрузка на систему максимальна.

Ключевые элементы защиты (пример для Chevrolet Cruze 1 поколения)

Функция	Элемент	Номинал	Расположение
Обогрев заднего стекла	Предохранитель F30	40 А	Блок салона
Обогрев заднего стекла	Реле K73	-	Блок под капотом
Обогрев зеркал	Предохранитель F12	10 А	Блок салона

Важные нюансы:

• Номера предохранителей/реле могут отличаться для разных годов выпуска и комплектаций – сверяйтесь с шильдиком на крышке блока
• Обогрев зеркал часто отключается автоматически через 10-15 минут для экономии энергии
• При частом перегорании F30 проверяйте цепь на КЗ: фрагменты нити стекла, проводку в гофре багажника

Аудиосистема и мультимедиа: предохранители

Электрические цепи аудиосистемы, навигации, усилителя и других мультимедийных компонентов Chevrolet Cruze защищены отдельными предохранителями в монтажных блоках. Их перегорание приводит к полной или частичной потере функциональности: пропаданию звука, отключению дисплея, неработоспособности USB/Bluetooth.

Основные предохранители, отвечающие за мультимедиа, расположены в салонном блоке предохранителей (чаще под панелью водителя). Для точной идентификации всегда сверяйтесь со схемой на крышке блока или руководством по эксплуатации конкретной модели и года выпуска, так как компоновка может различаться.

Ключевые предохранители и цепи

• Магнитола / Головное устройство: Отвечает за питание основной части мультимедийной системы (экран, процессор, основные функции).
• Усилитель звука: Защищает цепь питания внешнего аудиоусилителя (при наличии в комплектации).
• Прикуриватель / Розетка 12V: Часто используется для зарядки гаджетов или подключения медиаустройств.
• Дополнительные интерфейсы: Могут обслуживать цепи USB-портов, AUX-входа, модуля Bluetooth.
• Подсветка панели: Обеспечивает подсветку кнопок и дисплея мультимедийной системы.

Примерное расположение (Салонный блок)	Типичное назначение	Номинал (А)
F12, F23, F28 (зависит от года)	Магнитола / Инфотейнмент система	10-15
F37, F41 (зависит от года)	Аудиоусилитель	20-30
F10, F16 (зависит от года)	Прикуриватель / Розетка 12В	15-20
F7, F17, F42 (зависит от года)	USB / AUX / Bluetooth модуль	5-10

Важно: Перед заменой предохранителя убедитесь, что зажигание выключено. Используйте только предохранитель строго соответствующего номинала. Многократное перегорание одного и того же предохранителя указывает на короткое замыкание в цепи – требуется диагностика у специалиста.

Парковочные датчики и их предохранители

Система парковочных датчиков (Park Assist) на Chevrolet Cruze защищена отдельным предохранителем, предотвращающим повреждение электроники при коротких замыканиях или перегрузках цепи. Основной предохранитель обычно расположен в моторном отсеке или салонном блоке, в зависимости от года выпуска и комплектации автомобиля.

При отказе парковочных датчиков первичной диагностикой является проверка целостности предохранителя. Отказ может проявляться как полное отсутствие звуковых сигналов, индикации на панели приборов или сообщение об ошибке "Check Park Assist". Перед заменой датчиков или контроллера обязателен контроль напряжения в цепи питания.

Ключевые данные для диагностики

Типовое расположение предохранителя:

• В моторном отсеке: блок предохранителей возле аккумулятора (обозначение F25 или F28 на моделях до 2016 г.)
• В салоне: блок за вещевым ящиком (часто позиция F7 или F12 10A)

Блок	Позиция	Номинал	Защищаемые компоненты
Моторный отсек	F25/F28	10A	Контроллер парковочных датчиков, звуковой сигнализатор
Салонный блок	F7/F12	10A	Цепь питания датчиков, сигнал к борткомпьютеру

Алгоритм проверки:

1. Выключить зажигание и извлечь ключ из замка
2. Открыть соответствующий блок предохранителей (расположение указано в руководстве)
3. Проверить целостность предохранителя визуально или тестером
4. При замене использовать строго аналогичный номинал (10А)
5. Протестировать работу системы после установки нового предохранителя

Центральный замок и сигнализация

Работу центрального замка и штатной сигнализации на Chevrolet Cruze обеспечивают предохранители и реле в салонном блоке. Основные элементы сосредоточены в монтажном блоке под панелью приборов со стороны водителя. Неисправности этих систем часто связаны с перегоранием защитных элементов или выходом из строя управляющих реле.

Для диагностики проблем (отказ дверей, неработающий брелок, ложные срабатывания охраны) в первую очередь проверяют целостность предохранителей F7, F21, F22 и F29 в салонном блоке. Реле центрального замка (обычно обозначено R6 или R8) отвечает за подачу питания на актуаторы дверей. Сигнализация дополнительно защищена предохранителем F15 в подкапотном блоке.

Ключевые компоненты системы

Элемент	Блок	Обозначение	Номинал	Функция
Предохранитель	Салонный	F7	10А	Питание модуля центрального замка
Предохранитель	Салонный	F21	10А	Цепь управления замком водительской двери
Предохранитель	Салонный	F22	10А	Цепь управления замком пассажирской двери
Предохранитель	Салонный	F29	10А	Питание системы дистанционного управления
Реле	Салонный	R6/R8	-	Управление актуаторами центрального замка
Предохранитель	Подкапотный	F15	15А	Основная цепь сигнализации

Примечания:

• Нумерация может отличаться для рестайлинговых моделей и комплектаций с дополнительной защитой
• Перед заменой предохранителей отключите минусовую клемму АКБ
• Проверку реле выполняют путём замены на идентичное рабочее

Фонари заднего хода: поиск предохранителя

Перегоревший предохранитель – наиболее вероятная причина неработоспособности фонарей заднего хода на Chevrolet Cruze. Если лампы не загораются при включении передачи, но остальная светотехника функционирует нормально, первичную диагностику следует начать с проверки целостности соответствующего защитного элемента.

Предохранитель цепи заднего хода расположен в одном из монтажных блоков автомобиля. Конкретное местоположение и номинал зависят от года выпуска и комплектации модели. Для точной идентификации необходимо использовать схему, нанесенную на внутреннюю сторону крышки блока предохранителей или руководство по эксплуатации.

Поиск и идентификация предохранителя

На Шевроле Круз установлено два основных блока:

• Салонный блок: расположен с левой стороны приборной панели (за защитной крышкой в торпедо).
• Подкапотный блок: находится в моторном отсеке рядом с аккумулятором (со стороны водителя).

Для поиска выполните следующие действия:

1. Обесточьте цепь, выключив зажигание.
2. Снимите крышку соответствующего блока предохранителей.
3. Изучите схему на крышке или в мануале, найдите элемент с маркировкой:
   • "Reverse lights"
   • "Back-up lamps"
   • "ЗХ" (Задний Ход)

Типичное расположение	Примерный номинал	Обозначение на схеме
Салонный блок (F51-F53)	10А	RVS LAMP / BACK UP
Подкапотный блок (F28)	15А	REVERSE LIGHT

Важно! Используйте только предохранитель с идентичным номиналом. Установка элемента с большей силой тока может привести к повреждению электропроводки.

Поворотники и аварийная сигнализация

Работа поворотников и аварийной сигнализации на Chevrolet Cruze обеспечивается отдельными предохранителями и реле в монтажных блоках. Основные элементы цепи расположены в салонном блоке предохранителей (за панелью приборов со стороны водителя) и подкапотном блоке. Неисправности в этой системе чаще всего связаны с перегоранием предохранителей или отказом реле, что приводит к отсутствию световой индикации на одной или обеих сторонах автомобиля.

Для диагностики необходимо проверить целостность соответствующих предохранителей и работоспособность реле. При замене компонентов строго соблюдайте номиналы, указанные на крышках блоков или в руководстве по эксплуатации. Использование предохранителей несоответствующего ампеража может вызвать повреждение электропроводки или выход из строя ламп указателей поворота.

Ключевые компоненты системы

Основные предохранители:

• F15 (15A) в подкапотном блоке: Защищает цепь поворотников и аварийной сигнализации
• F28 (10A) в салонном блоке: Питание комбинации приборов (контроль ламп поворотов)

Управляющие реле:

1. Реле аварийной сигнализации (обозначение R6 или K6 в салонном блоке): Отвечает за одновременное включение всех поворотников
2. Реле прерывателя поворотов (часто совмещено с реле аварийки): Генерирует импульсный сигнал для мигания ламп

Компонент	Блок	Номинал	Функция
F15	Подкапотный	15A	Защита основной цепи поворотников/аварийки
R6/K6	Салонный	Мини-реле	Активация аварийной сигнализации
F28	Салонный	10A	Питание индикаторов на панели приборов

Типовые неисправности: Отказ поворотников при рабочей аварийке указывает на проблему с реле прерывателя или предохранителем F15. Если не работает и поворотник, и аварийка на одной стороне – проверьте лампы и контакты патронов. Полное отсутствие реакции системы требует проверки реле K6 и предохранителя F28.

Стоп-сигналы: предохранитель и реле

Неисправность стоп-сигналов на Chevrolet Cruze чаще всего связана с перегоревшим предохранителем или отказом реле. Эти элементы защищают электрическую цепь от перегрузок и коротких замыканий. При выходе из строя стоп-сигналы перестают реагировать на педаль тормоза, что создает аварийную ситуацию и требует немедленной диагностики.

Основной компонент управления стоп-сигналами – реле, которое активирует лампы при нажатии педали тормоза. Предохранитель защищает эту цепь от скачков напряжения. В моделях Chevrolet Cruze первого поколения (2009-2016) эти элементы расположены в основном монтажном блоке салона, в более новых версиях (после 2016) – в подкапотном блоке реле и предохранителей.

Расположение и характеристики компонентов

Типовая схема для Chevrolet Cruze J300 (2009-2016):

• Предохранитель стоп-сигналов: F28 (15A) в салонном блоке слева от руля
• Реле стоп-сигналов: R4 (тип JD2914) в том же блоке

Компонент	Расположение	Номинал	Зона блока
Предохранитель	Салонный блок (нижняя панель)	15A	Ряд F, позиция 28
Реле	Салонный блок (нижняя панель)	JD2914	Ряд R, позиция 4

Важно! У моделей после рестайлинга (с 2017 года) предохранитель F21 (20A) и реле R7 находятся в подкапотном блоке возле аккумулятора. Для точной идентификации всегда сверяйтесь со схемой на крышке блока предохранителей вашей модификации.

Дворники и омыватель: точки защиты

Электроцепи стеклоочистителей и омывателей Chevrolet Cruze защищены предохранителями и реле, расположенными в салонном блоке. Основные компоненты сосредоточены в монтажном отсеке слева от рулевой колонки под пластиковой крышкой. Отказ работы системы обычно связан с перегоранием предохранителей или неисправностью управляющих реле.

Предохранители отвечают за целостность цепей питания электродвигателей дворников и насосов омывателя. Реле управляют режимами работы передних стеклоочистителей, включая прерывистый ход и подачу жидкости. Для диагностики необходимо проверить соответствие номиналов и целостность элементов.

Назначение	Номинал	Расположение блока	Номер гнезда
Двигатель передних дворников	15 А	Салонный (левая часть торпедо)	F15
Насос омывателя лобового стекла	10 А		F19
Двигатель заднего дворника	15 А		F38
Насос омывателя заднего стекла	10 А		F39
Реле управления передними дворниками	Реле	Салонный (левая часть торпедо)	K6

Контроль работоспособности реле

Проверка реле критична для диагностики электроцепей Chevrolet Cruze, так как неисправное реле вызывает отказ подключенных систем (топливный насос, вентилятор охлаждения, фары). Отсутствие реакции оборудования на включение зажигания или команды блока управления – первичный признак возможной неполадки.

Основные методы проверки включают механическую оценку целостности реле, тестирование мультиметром и анализ коммутации. Перед проверкой обязательно отключите минусовую клемму АКБ и сверьтесь со схемой расположения реле в монтажном блоке (под капотом или в салоне).

Методы диагностики

Акустический контроль:

• При включении зажигания или активации системы (например, кондиционера) исправное реле издает четкий щелчок.
• Отсутствие звука указывает на нерабочую обмотку, залипание контактов или обрыв цепи управления.

Проверка мультиметром:

1. Извлеките реле из посадочного гнезда.
2. Переведите мультиметр в режим прозвонки или измерения сопротивления (Ω).
3. Проверьте обмотку: подключите щупы к контактам управления (85 и 86). Исправная катушка покажет сопротивление 60-120 Ом.
4. Проверьте силовые контакты: при подаче 12V на контакты 85/86 (используйте АКБ и провода) контакты 30/87 должны замкнуться (мультиметр издаст звуковой сигнал в режиме прозвонки).

Замена на аналог:

• Установите заведомо исправное реле с идентичной маркировкой (например, JD2912-1Z).
• Если система заработала – первоначальное реле неисправно. Учитывайте, что реле должны полностью совпадать по номиналу и распиновке.

Тип неисправности	Внешние признаки	Метод подтверждения
Обрыв обмотки	Отсутствие щелчка, система не включается	Бесконечное сопротивление на контактах 85/86
Замыкание обмотки	Перегрев корпуса, предохранитель цепи управления перегорает	Сопротивление близко к 0 Ом на контактах 85/86
Зависание контактов	Система работает постоянно или не отключается	Контакты 30/87 замкнуты без подачи напряжения на катушку

Проверка предохранителей мультиметром

Для точной диагностики неисправного предохранителя потребуется цифровой мультиметр в режиме прозвонки или измерения сопротивления. Перед проверкой обязательно заглушите двигатель, выключите зажигание и снимите отрицательную клемму с аккумулятора для предотвращения короткого замыкания.

Найдите блок предохранителей Chevrolet Cruze (основной расположен в моторном отсеке, дополнительный – в салоне возле левой стойки или под бардачком). Извлеките проверяемый элемент с помощью специальных пластиковых щипцов, обычно закрепленных на крышке блока или в гнезде.

Последовательность проверки

Этапы работы с мультиметром:

1. Переведите прибор в режим измерения сопротивления (Ω) или прозвонки (значок динамика/диода).
2. Очистите контакты предохранителя от окислов и загрязнений.
3. Приложите щупы мультиметра к металлическим шляпкам предохранителя с двух сторон (независимо от полярности).

Интерпретация показаний:

• Значение ≈ 0 Ом или звуковой сигнал – предохранитель исправен.
• Показание "1" или "OL" (перегрузка) на дисплее – обрыв, требуется замена.
• Плавающие значения или сопротивление выше 1-2 Ом – признак деградации, элемент подлежит замене.

Важные нюансы: Всегда проверяйте оба контакта элемента. Если мультиметр показывает обрыв при явных признаках перегорания (оплавленный корпус, потемнение), повторная проверка не требуется. Убедитесь в надежном контакте щупов с металлическими частями – плохое прилегание искажает результаты.

Методы визуальной диагностики предохранителя

Визуальная диагностика предохранителя – самый быстрый и доступный первичный метод проверки его исправности на автомобиле Шевроле Круз. Она не требует специального оборудования и основана на тщательном осмотре элемента.

Цель визуальной проверки – обнаружить явные признаки перегорания плавкой вставки или повреждения корпуса предохранителя, которые указывают на его неработоспособность. Для точности всегда сравнивайте подозрительный предохранитель с заведомо исправным того же номинала.

Ключевые признаки неисправного предохранителя

Основные визуальные индикаторы перегоревшего предохранителя:

• Разрыв плавкой вставки (нити накала): Это самый главный и достоверный признак. Сквозь прозрачный пластиковый корпус предохранителя хорошо видна тонкая металлическая полоска или проволока, соединяющая контакты. Если эта полоска разорвана, имеет видимый пробой или расплавленный участок – предохранитель перегорел. Иногда разрыв очень тонкий, поэтому осматривать нужно при хорошем освещении, возможно, с лупой.
• Изменение цвета/почернение:
  • Почернение внутренней полости корпуса: На стенках прозрачного корпуса видны следы сажи или явное затемнение. Это указывает на сильный перегрев и возгорание дуги в момент перегорания.
  • Побурение/оплавление пластмассы корпуса: Сам корпус предохранителя может быть деформирован, оплавлен или иметь коричневатый оттенок, особенно вблизи металлических контактов или вдоль плавкой вставки.
• Повреждение контактов: Осмотрите металлические ножки (контакты) предохранителя. Сильное оплавление, коррозия или механические повреждения (сколы, глубокие царапины) также делают предохранитель неработоспособным, даже если вставка цела.

Следующая таблица суммирует ключевые визуальные признаки:

Признак	Описание	Указывает на неисправность
Разрыв плавкой вставки	Видимый обрыв металлической полоски или проволоки внутри корпуса.	Да (Перегорел)
Почернение корпуса	Следы копоти или сажи на внутренних стенках прозрачного корпуса.	Да (Сильный пробой)
Оплавление/деформация корпуса	Корпус потерял форму, имеет наплывы пластика или явно оплавленные участки.	Да (Перегрев)
Повреждение/коррозия контактов	Оплавление, окисление (зеленый/белый налет), сколы на металлических ножках.	Да (Плохой контакт или перегрев)
Неповрежденная вставка	Металлическая полоска цела и не имеет видимых повреждений по всей длине между контактами.	Нет (Предохранитель, скорее всего, исправен*)

*Важное замечание: Визуально целая вставка не гарантирует 100% исправность предохранителя. В редких случаях возможен "невидимый" обрыв или ухудшение контакта. Для полной уверенности, особенно если проблема не решается, рекомендуется проверить предохранитель мультиметром в режиме прозвонки или измерения сопротивления (исправный покажет ~0 Ом).

Всегда заменяйте перегоревший предохранитель на новый ТОЧНО ТАКОГО ЖЕ НОМИНАЛА (силы тока, Амперы)! Установка предохранителя большего номинала может привести к возгоранию электропроводки. Перед заменой обязательно выявите и устраните причину, вызвавшую перегорание. Перед любыми манипуляциями с предохранителями отключите минусовую клемму аккумуляторной батареи.

Инструкция по замене перегоревшего предохранителя

Перед началом работ заглушите двигатель, выключите зажигание и все электроприборы автомобиля. Отсоедините отрицательную клемму аккумуляторной батареи для предотвращения короткого замыкания.

Определите точное расположение перегоревшего предохранителя, используя схему на крышке монтажного блока или в руководстве по эксплуатации. Подготовьте новый предохранитель идентичного номинала (например, 10A, 15A, 20A).

Порядок замены

1. Снимите защитную крышку блока предохранителей, нажав на фиксаторы
2. Извлеките неисправный предохранитель с помощью специальных пластиковых щипцов (расположены в блоке или в инструментах)
3. Визуально убедитесь в обрыве токопроводящей нити внутри корпуса
4. Установите новый предохранитель в соответствующий посадочный разъём до характерного щелчка
5. Подключите аккумулятор и проверьте работу цепи

Критические требования безопасности:

• Не используйте металлические инструменты для извлечения
• Запрещается устанавливать предохранители с другим номиналом
• При повторном перегорании немедленно проведите диагностику цепи

Цвет корпуса	Номинал (А)
Коричневый	7.5
Красный	10
Синий	15
Жёлтый	20

При установке убедитесь в плотном контакте ножек предохранителя с клеммами разъёма. Не применяйте физическую силу – неправильная посадка может повредить гнёзда блока.

Правила замены реле в блоке

Замена реле требует строгого соблюдения технических параметров и последовательности действий. Использование несоответствующего компонента или нарушение процедуры может вызвать повреждение электросистемы.

Перед началом работ убедитесь в наличии схемы расположения реле для вашей модели Chevrolet Cruze и точно идентифицируйте заменяемый элемент. Отключите все потребители энергии и приготовьте инструменты.

Пошаговая процедура замены

1. Отсоедините отрицательную клемму АКБ для предотвращения короткого замыкания.
2. Снимите защитную крышку блока предохранителей, нажав на фиксаторы.
3. Идентифицируйте реле по схеме на крышке или в мануале. Используйте пинцет при необходимости.
4. Извлеките неисправное реле прямым вертикальным движением без перекоса.
5. Сравните характеристики нового реле со старым:
   • Маркировку (например: Hella 4RA 007 530-01)
   • Номинальное напряжение (12V)
   • Ток коммутации (указан на корпусе)
6. Установите новое реле в гнездо до щелчка фиксаторов, соблюдая ориентацию ножек.
7. Проверьте работу системы после подключения АКБ. При срабатывании реле должен быть слышен характерный щелчок.

Параметр	Проверка
Ножки реле	Должны соответствовать распиновке гнезда
Контактные группы	Отсутствие деформации или коррозии
Корпус	Без трещин и оплавлений

Калибровка силы тока при замене предохранителя

Замена перегоревшего предохранителя требует обязательного подбора элемента с идентичным номиналом силы тока, указанным в амперах (А) на корпусе или в схеме блока. Установка предохранителя с завышенным номиналом создает риск перегрева проводки и возгорания, а заниженный номинал приведет к постоянному срабатыванию защиты даже при штатной нагрузке цепи.

Для точного определения требуемого значения используйте официальную схему расположения предохранителей (распиновку) конкретной модели и года выпуска Chevrolet Cruze. Номиналы различаются для цепей фар, ЭБУ, аудиосистемы и других потребителей. Всегда сверяйтесь с маркировкой на самом предохранителе перед извлечением и с обозначениями на крышке блока или в руководстве по эксплуатации.

Порядок действий при подборе

1. Определите перегоревший элемент по неработающему оборудованию и визуальной проверке (разорванная нить в прозрачном корпусе).
2. Сравните номинал старого предохранителя с данными в таблице распиновки для этой позиции (F1, F2 и т.д.).
3. Используйте только предохранитель с точно таким же значением силы тока (например, 10А, 15А, 20А).
4. Проверьте цвет корпуса – он соответствует стандартной цветовой маркировке номиналов (например, красный – 10А, синий – 15А, желтый – 20А).

Цвет корпуса	Номинал (А)	Типовые цепи (пример для Cruze)
Коричневый	7.5	Датчики ЭБУ, подсветка
Красный	10	Габариты, прикуриватель
Синий	15	Стеклоочистители, стоп-сигналы
Желтый	20	Розетка 12V, обогрев зеркал
Прозрачный/Белый	25-30	Вентилятор отопителя, ABS

После установки нового предохранителя включите цепь для проверки работоспособности оборудования. Если элемент снова перегорает – ищите короткое замыкание или неисправность потребителя. Никогда не применяйте «жучки» или детали сомнительного происхождения – это критично для безопасности автомобиля.

Чистка контактов в блоке предохранителей

Чистка контактов в монтажном блоке Шевроле Круз – критически важная процедура для восстановления надежного электрического соединения и устранения неисправностей, вызванных окислением или загрязнением. Со временем контактные группы реле и гнезда предохранителей покрываются слоем окислов, нагаром или пылью, что приводит к повышению переходного сопротивления, локальному перегреву и нарушению работы потребителей электроэнергии.

Перед началом работ обязательно отсоедините отрицательную клемму аккумуляторной батареи для полного обесточивания бортовой сети. Тщательно визуально осмотрите блок, идентифицируя проблемные участки: потемневшие пластины, следы перегрева (оплавление пластика, изменение цвета металла), рыхлый налет зеленоватого или белого цвета (оксидная пленка).

Пошаговый процесс чистки

1. Демонтаж блока: Согласно схеме расположения для вашей модели Круз, аккуратно извлеките блок предохранителей и реле из посадочного места, отсоединив все разъемы жгута проводов (зафиксируйте их положение для последующей правильной сборки).
2. Разборка (если применимо): Открутите крепежные винты и снимите крышку корпуса блока для доступа к внутренней контактной группе.
3. Механическая очистка:
   • Используйте пластиковую щетку с жесткой щетиной или ластик для карандаша для сухого удаления рыхлых загрязнений с контактных ножек реле, пластин гнезд предохранителей и внутренних шин.
   • Для стойких окислов аккуратно обработайте контакты мелкозернистой наждачной бумагой (№600-1000) или стекловолоконной щеткой, избегая чрезмерного снятия металла.
4. Химическая обработка:
   • Нанесите специализированный очиститель электронных контактов (например, Kontakt U, Kontakt WL, Liqui Moly Electronic-Spray) на все обработанные поверхности. Распыляйте короткими нажатиями.
   • Дайте составу полностью испариться (согласно инструкции производителя, обычно 1-2 минуты). Не используйте агрессивные растворители (ацетон, бензин) или воду.
5. Защита и профилактика: После высыхания очистителя тонким слоем нанесите контактную смазку-стабилизатор (например, Kontakt S, Molykote Electra) на ножки реле и предохранителей перед установкой. Это замедлит повторное окисление.
6. Сборка и проверка: Соберите блок в обратной последовательности, надежно подключите разъемы, установите блок на место. Подключите АКБ. Проверьте работу всех систем, ранее демонстрировавших неисправность.

Ключевые меры предосторожности: Работайте только при отключенном АКБ. Избегайте замыкания контактов металлическими инструментами. Не применяйте силу при извлечении/установке реле и предохранителей – поврежденные пластины восстановлению не подлежат. При сильной коррозии или физическом разрушении контактной группы требуется замена блока целиком или ремонт специализированной сервисной станцией.

Причины частого перегорания предохранителей

Короткое замыкание в цепи – наиболее частая и опасная причина. Возникает при повреждении изоляции проводов, их перетирании о кузов или элементы конструкции, попадании влаги в разъемы или электронные блоки. Ток уходит "на массу", многократно превышая номинал предохранителя.

Перегрузка цепи из-за подключения потребителей, мощность которых превышает расчетную для данной цепи. Часто связано с самостоятельной установкой дополнительного оборудования (сабвуферы, мощные фары, обогреватели) без модернизации проводки и замены предохранителя на соответствующий номинал.

Основные факторы перегорания

Короткое замыкание:

• Механическое повреждение проводки: Пережатие жгута, перетирание о металлические кромки.
• Коррозия и влага: Окисление контактов, попадание воды в блоки предохранителей или разъемы (например, после мойки).
• Неисправность потребителя: Внутреннее КЗ в электродвигателе (вентилятор, стеклоподъемник), лампе, блоке управления.

Перегрузка цепи:

• Установка ламп повышенной мощности в фары или габариты.
• Подключение мощных сторонних устройств через штатные разъемы прикуривателя или магнитолы.
• Использование нештатных электрообогревателей сидений или предпусковых подогревателей.

Проблемы с контактами:

• Ослабление/окисление: Плохой контакт в колодках, реле, клеммах АКБ или "массе" вызывает нагрев и увеличение сопротивления, провоцируя перегрузку.
• Некачественные предохранители/держатели: Подгорание контактов в блоке, использование "жучков" или предохранителей ненадлежащего качества.

Неисправность реле:

• Залипание контактов реле (например, реле вентилятора охлаждения) приводит к постоянной подаче тока в цепь, даже когда она должна быть выключена, вызывая перегрев и перегорание.

Ошибки при ремонте:

• Установка предохранителя с завышенным номиналом (например, вместо 10А ставят 25А). Цепь лишается защиты.
• Неправильное подключение оборудования после разборки панели или ремонта.

Распространенные неисправности реле

Основным признаком неисправного реле является полное отсутствие работы управляемого им компонента (например, не крутит стартер, не включаются фары, не работает топливный насос). Иногда возможны периодические отказы или срабатывание только после многократных попыток. Реле может издавать характерные щелчки при попытке активации, но цепь оставаться разомкнутой.

Механический износ или загрязнение контактной группы внутри реле – частая причина проблем. Контакты могут подгорать от искрения при коммутации больших токов, покрываться окислом или нагаром, что приводит к увеличению переходного сопротивления. Это вызывает перегрев, падение напряжения в цепи и нестабильную работу устройства. В крайнем случае контакты "залипают", оставляя цепь постоянно замкнутой или разомкнутой.

Типичные виды поломок реле

• Залипание контактов: Реле не размыкает цепь после отключения управляющего сигнала. Устройство (например, вентилятор охлаждения) продолжает работать постоянно, даже при выключенном зажигании.
• Обрыв катушки управления: Реле не срабатывает вообще, не издает щелчков. Управляемый компонент полностью неактивен.
• Обгорание/повышенное сопротивление силовых контактов: Реле щелкает, но ток через силовые контакты не проходит (компонент не работает) или проходит с большими потерями (компонент работает слабо, реле и разъем сильно греются).
• Межвитковое замыкание в катушке: Реле может срабатывать нестабильно, перегреваться или потреблять чрезмерный ток, приводящий к перегоранию соответствующего предохранителя.
• Разрушение корпуса или контактов: Физическое повреждение от вибрации, удара, попадания влаги или коррозии.

Примеры неисправностей реле на Chevrolet Cruze:

Реле	Симптом неисправности	Последствия
Главное реле (Ignition Main Relay)	Не срабатывает при повороте ключа	Автомобиль не заводится, нет питания на ЭБУ, топливный насос, форсунки
Реле стартера	Щелчки, но стартер не крутит; залипание	Не заводится; стартер крутит постоянно после отпускания ключа
Реле топливного насоса	Не срабатывает, слабый контакт	Двигатель не заводится, глохнет при движении, недостаток топлива
Реле вентилятора охлаждения	Залипание, не срабатывание	Вентилятор работает постоянно; двигатель перегревается
Реле ближнего света фар	Не срабатывание, подгорание контактов	Фары не включаются; мигают; разъем реле плавится

Перед заменой реле всегда рекомендуется проверить состояние его посадочного гнезда и контактов разъема на предмет коррозии, подгорания или ослабления. Плохой контакт в разъеме может имитировать симптомы неисправности самого реле.

Меры предосторожности при работе

Перед выполнением любых манипуляций с блоками предохранителей и реле Chevrolet Cruze обязательно отключите отрицательную клемму аккумуляторной батареи. Используйте только инструменты с диэлектрическим покрытием для предотвращения короткого замыкания и случайного контакта с токоведущими элементами.

Убедитесь, что зажигание автомобиля полностью выключено, а все энергопотребители (фары, магнитола, климат-контроль) деактивированы. Работайте только при достаточном освещении, предварительно изучив схему расположения элементов в сервисной документации конкретно для вашей модели и года выпуска.

• Проверяйте соответствие номиналов – устанавливайте предохранители строго указанного тока (например, 10А вместо 15А вызовет перегрев проводки)
• Используйте оригинальные комплектующие – самодельные «жучки» и несертифицированные реле провоцируют возгорание
• Контролируйте фиксацию элементов – неплотное прилегание предохранителей в гнёздах ведёт к искрению и оплавлению контактов
• Диагностируйте причину срабатывания – замена перегоревшего предохранителя без выявления неисправности цепи приведёт к повторному отказу

При извлечении реле применяйте специальные пластиковые съёмники из монтажного блока – металлические инструменты повреждают корпуса и разъёмы. Избегайте одновременного касания корпуса автомобиля и контактов реле при тестировании мультиметром.

Обращение с поврежденным предохранителем

При обнаружении перегоревшего предохранителя в блоке предохранителей и реле Chevrolet Cruze первым шагом является его замена на новый строго того же номинала (силы тока, указанной в Амперах - A). Никогда не используйте предохранитель с большим номиналом - это может привести к повреждению электропроводки, перегреву и возгоранию. Аккуратно извлеките старый предохранитель с помощью специальных щипцов, часто расположенных в блоке или в крышке блока, и вставьте новый в тот же паз до упора.

Сама по себе замена перегоревшего предохранителя решает лишь симптом, но не устраняет причину неисправности. Предохранитель сгорает, защищая цепь от перегрузки по току или короткого замыкания. Установка нового предохранителя без выявления и устранения первопричины приведет к его немедленному или скорому повторному перегоранию. Необходимо провести диагностику цепи, которую защищал этот предохранитель.

Диагностика причины перегорания

После замены предохранителя обязательно нужно найти причину, вызвавшую его срабатывание. Для этого потребуется:

1. Определите цепь: Используйте схему расположения предохранителей и реле (обычно нанесена на крышку блока или в руководстве по эксплуатации автомобиля), чтобы точно выяснить, какие потребители электроэнергии или системы защищает данный предохранитель.
2. Проверьте потребители: Внимательно осмотрите все устройства, подключенные к этой цепи (фары, стеклоподъемники, магнитолу, прикуриватель и т.д.), на предмет видимых повреждений, следов оплавления, попадания влаги или посторонних предметов (особенно в гнездо прикуривателя).
3. Проверьте проводку: Визуально осмотрите провода, идущие к этим потребителям, на предмет перетирания, заломов, оплавления изоляции или контакта с острыми кромками кузова/агрегатов.
4. Используйте мультиметр: Для поиска короткого замыкания или утечки тока в цепи потребуется мультиметр и навыки работы с ним (или помощь специалиста). Проверяется сопротивление цепи на "массу" при отключенном потребителе.

Ниже приведены частые причины перегорания предохранителей в Chevrolet Cruze:

№	Цепь (Пример)	Типичная причина перегорания
1	Прикуриватель (Cig Lighter)	Замкнувшее на массу зарядное устройство, монеты в гнезде, неисправный компрессор насоса
2	Магнитола (Radio/Audio)	Короткое замыкание в проводах динамиков, неисправность самой головного устройства
3	Габаритные огни, Стоп-сигналы (Park Lamps, Stop Lamps)	Перетирание проводки в багажнике (люке), неисправность патрона лампы, вода в фонаре
4	Электропакет (двери, стекла, зеркала)	Заедание механизма стеклоподъемника, попадание воды в блок управления дверью, перетертые жгуты в гофре двери
5	Вентилятор отопителя (Heater Blower)	Неисправность двигателя вентилятора (заклинивание подшипника), короткое замыкание в резисторе

Если самостоятельно найти и устранить причину не удается, или предохранитель продолжает перегорать после замены, обязательно обратитесь к квалифицированному автоэлектрику. Продолжение эксплуатации автомобиля с постоянно перегорающим предохранителем опасно и может привести к серьезным повреждениям электрооборудования и пожару. Работайте с блоком предохранителей только при отключенном аккумуляторе.

Проверка запасных предохранителей

Запасные предохранители в Chevrolet Cruze расположены в специальных гнёздах на внутренней стороне крышки основного блока предохранителей. Они дублируют наиболее часто используемые номиналы цепи, что позволяет оперативно заменить вышедший из строя элемент без поиска аналога.

Для корректной проверки извлеките подозрительный запасной предохранитель из посадочного места пинцетом. Визуально осмотрите плавкую перемычку на предмет обрыва или потемнения колбы – эти признаки указывают на перегорание.

Методы диагностики

Используйте мультиметр для точной проверки:

1. Переключите прибор в режим прозвонки или измерения сопротивления (Ω).
2. Приложите щупы к металлическим контактам предохранителя с двух сторон.
3. Исправный элемент покажет значение близкое к 0 Ом. Отсутствие сигнала или бесконечное сопротивление подтверждает необходимость замены.

Важные нюансы:

• Никогда не устанавливайте предохранители с превышением номинального тока – это может вызвать возгорание проводки.
• Запасные элементы маркируются цветом и цифровым значением (например: желтый 20А, синий 15А). Сверяйтесь с таблицей на крышке блока перед установкой.

Цвет корпуса	Номинал тока
Оранжевый	5A
Коричневый	7.5A
Красный	10A
Синий	15A
Желтый	20A

Где купить оригинальные компоненты

Приобретать оригинальные предохранители и реле для Chevrolet Cruze рекомендуется у официальных дилеров Chevrolet. Это гарантирует получение деталей, соответствующих спецификациям производителя, правильную маркировку и полную совместимость с электросистемой вашего автомобиля.

Использование оригинальных компонентов критически важно для корректной работы и защиты дорогостоящего электрооборудования. Неоригинальные или контрафактные изделия часто не соответствуют номинальным параметрам, что может привести к некорректной работе систем, перегреву проводки или даже возгоранию.

Основные каналы приобретения

• Дилерские центры Chevrolet: Наиболее надежный источник. Предоставляют детали с официальной гарантией и точными каталожными номерами.
• Официальные интернет-магазины GM/Chevrolet: Например, shop.gm.com или региональные дилерские онлайн-площадки. Требуют точного указания VIN автомобиля.
• Крупные авторизованные онлайн-ритейлеры: Специализированные сайты, сотрудничающие с производителем (проверяйте статус авторизации!).

Где купить	Преимущества	Недостатки
Официальный дилер	Гарантия подлинности, консультация, немедленная доступность	Наиболее высокая цена
Онлайн-магазин GM	Оригинальные запчасти, доставка	Сроки доставки, возможна высокая стоимость доставки
Авторизованные интернет-магазины	Возможность сравнить цены, удобный поиск по каталогу	Риск контрафакта на неавторизованных площадках

1. Уточните каталожные номера нужных предохранителей/реле по руководству по ремонту вашего Cruze или через официальные электронные каталоги (например, GM Electronic Parts Catalog - потребуется регистрация).
2. При заказе онлайн всегда указывайте VIN-код вашего автомобиля. Это ключевой параметр для подбора корректных компонентов.
3. Проверяйте упаковку и маркировку: оригинальные детали имеют четкую лазерную гравировку номиналов (для предохранителей), логотип GM или ACDelco, штрих-код и каталожный номер. Избегайте покупки деталей в сомнительной или поврежденной упаковке.

Применение предохранителей-автоматов

Предохранители-автоматы (резисторные или самовосстанавливающиеся) в блоке Шевроле Круз выполняют защиту цепей с высокими пусковыми токами. В отличие от плавких вставок, они автоматически разрывают цепь при перегрузке или КЗ, а после устранения неисправности возвращаются в рабочее состояние без замены. Это обеспечивает повышенную надежность и экономию на обслуживании.

Основное применение в Chevrolet Cruze – защита ответственных систем с электродвигателями и нагревательными элементами. К таким цепям относятся: вентилятор радиатора, обогрев стекол (заднего и лобового), топливный насос, компрессор кондиционера, стеклоподъемники. Автоматы рассчитаны на токи 25А–60А и размещаются в моторном отсеке рядом с основным релейным блоком.

Ключевые особенности и преимущества

Принцип работы основан на биметаллической пластине. При превышении номинального тока пластина нагревается, изгибается и размыкает контакты. После остывания (через 30–180 сек) цепь замыкается автоматически. Если причина перегрузки сохраняется – цикл повторяется до устранения неисправности.

1. Преимущества перед плавкими предохранителями:
   • Многоразовое использование
   • Защита от ложных срабатываний при кратковременных скачках тока
   • Упрощенная диагностика (цикличное отключение указывает на проблему в цепи)
2. Правила эксплуатации:
   • Запрещена принудительная "заводка" контактов
   • При частом срабатывании необходима проверка нагрузки
   • Замена только на аналоги по току и типу (указано на корпусе)

Цепь	Типовой номинал	Локализация в блоке
Вентилятор охлаждения	40А	F5 (под капотом)
Обогрев заднего стекла	30А	F10
Топливный насос	25А	F15
Компрессор кондиционера	40А	F20

Архивация отчетов о замене предохранителей

Систематическая архивация отчетов о замене предохранителей в блоке Шевроле Круз является важнейшим элементом технического документооборота и обслуживания автомобиля. Она создает надежную историю вмешательств в электросистему, что критично для анализа повторяющихся отказов, гарантийных случаев и общей диагностики.

Отсутствие должной архивации затрудняет идентификацию ранее установленных ненадежных компонентов, отслеживание частоты срабатывания защиты на конкретных цепях и может привести к необоснованным затратам при повторных ремонтах. Документирование каждой замены обеспечивает прозрачность работ для владельца и сервисных специалистов.

Ключевые элементы отчета и методы архивации

Эффективный отчет о замене предохранителя должен содержать следующие обязательные данные:

• Дата и пробег автомобиля на момент замены.
• Точное расположение: Блок (основной салонный или подкапотный), номер слота (например, F21UA, R7).
• Номинал предохранителя: Сила тока (А) – извлеченного и установленного нового (например, 10A → 15A с обязательным указанием причины изменения).
• Описание защищаемой цепи: Согласно схеме блока предохранителей (например, "Прикуриватель", "Контроллер ЭСУД", "Левая фара (ближний свет)").
• Причина замены: Результаты диагностики (КЗ, перегрузка, естественный износ), визуальный осмотр (перегоревшая нить).
• Дополнительные действия: Проверка реле (номер реле, если применимо, например, K30 - Реле стартера), осмотр проводки, сброс ошибок.
• Исполнитель: Данные специалиста или владельца, выполнившего замену.

Для архивации этих отчетов применяются следующие основные методы:

1. Электронный журнал (таблица): Наиболее удобный и поисковый способ. Данные заносятся в файл (Excel, Google Таблицы) с обязательными столбцами по перечисленным выше элементам. Возможна привязка фото.
2. Бумажный журнал учета: Фиксируется в сервисной книжке или отдельной тетради, хранящейся с документами на автомобиль. Требует дисциплины при заполнении.
3. Цифровая фотофиксация: Фотография блока предохранителей до и после замены, с четко видимыми номерами слотов и номиналами. Файлы сохраняются в папке с датой и описанием.
4. Специализированное ПО сервиса: Внесение данных в электронную карту автомобиля в системе дилерского или независимого сервисного центра.

Рекомендуемая структура электронной таблицы (фрагмент):

Дата	Пробег (км)	Блок / Слот	Цепь	Извлечен (А)	Установлен (А)	Причина / Действия	Реле (№)	Исполнитель
15.10.2024	125850	Салон / F21UA	Прикуриватель, розетки 12V	20 (перегорел)	20	КЗ в гнезде прикуривателя (устранено)	-	Сервис "Электрон"
03.11.2024	128300	Моторный / F10	Вентилятор радиатора (низкая скорость)	40 (перегорел)	40	Проверка реле K70, цепи вентилятора - ОК, причина в старении	K70	Иванов А.С. (владелец)

Важно: Независимо от метода, архивы должны храниться надежно и быть доступны для последующего обращения. Регулярное обновление архива после каждой замены предохранителя гарантирует актуальность информации и существенно упрощает будущее обслуживание электрооборудования Chevrolet Cruze.

Список источников

При подготовке материалов о предохранителях и реле Chevrolet Cruze использовались специализированные технические документы и проверенные отраслевые ресурсы. Акцент делался на точность соответствия данным конкретных моделей и годов выпуска.

Ключевые источники включают официальную документацию производителя, сервисные руководства и авторитетные технические базы знаний. Учитывались возможные различия в компоновке блоков между модификациями.

• Официальное руководство по эксплуатации Chevrolet Cruze
• Сервисные мануалы GM (General Motors Service Manuals)
• Электросхемы производителя для соответствующих поколений Cruze
• Каталоги электронных компонентов GM (GM Electronic Parts Catalog)
• Технические бюллетени GM (TSB - Technical Service Bulletins)
• Верифицированные данные с портала GM TIS (Technical Information System)
• Форумы специализированных автосообществ (CruzeTalk, Drive2)
• Видеоинструкции по диагностике от сертифицированных мастеров

Видео: Замена предохранителя прекуривателя шевроле круз номер предохранителя


• Lada Gorizont - главный фаворит отечественного автопрома

• Шины RunFlat - как работают, плюсы и минусы

• Ford Transit - технические характеристики, дизайн и цена
