Блок предохранителей Калина - где искать форумы и советы по замене
Статья обновлена: 18.08.2025
Электросистема автомобиля Лада Калина критически зависит от исправности блока предохранителей. Этот компактный узел защищает цепи от перегрузок и коротких замыканий, а его некорректная работа приводит к отказу фар, стеклоподъемников или даже двигателя.
Поиск достоверной информации о диагностике, подборе аналогов и монтаже модуля часто вызывает сложности у владельцев. Данная статья систематизирует проверенные автомобильные форумы и профильных экспертов, чьи рекомендации помогут грамотно выбрать новый блок предоставнителей, избежать типовых ошибок при установке и расшифровать схемы распиновки.
Расположение монтажных блоков предохранителей
На автомобилях Lada Kalina установлено два монтажных блока предохранителей: основной блок находится в салоне, а дополнительный – в подкапотном пространстве. Их местоположение стандартизировано для всех поколений модели, но требует внимательности при поиске.
Точное размещение блоков может незначительно варьироваться в зависимости от года выпуска и модификации (например, Калина 1 или Калина 2). Перед любыми работами рекомендуется сверяться с руководством по эксплуатации конкретного автомобиля.
| Расположение | Описание |
|---|---|

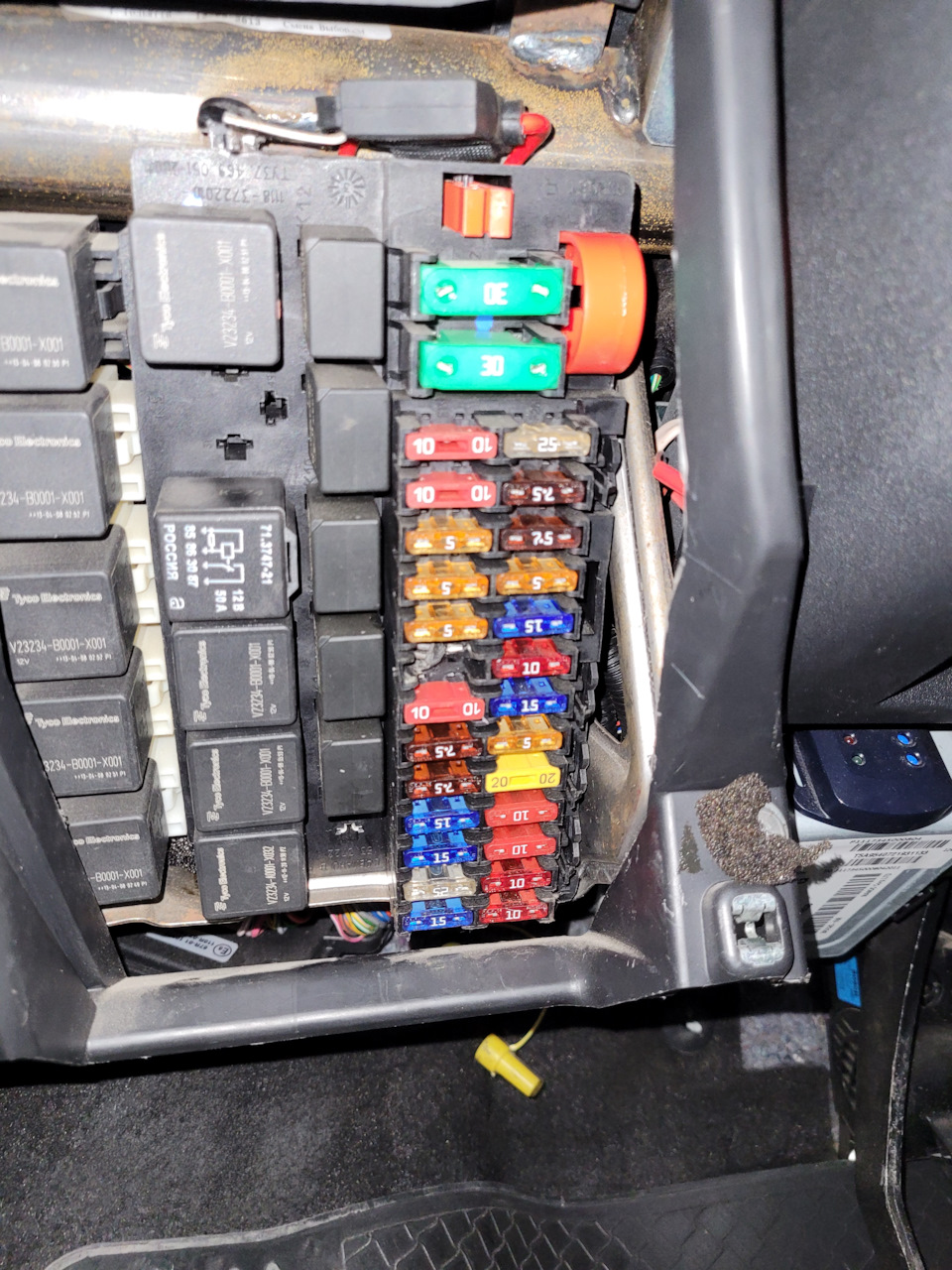

| Салонный блок | Находится под панелью приборов со стороны водителя. Для доступа необходимо:
|
| Подкапотный блок | Расположен в моторном отсеке:
|
Расшифровка назначения предохранителей на схеме
Схема предохранителей в монтажном блоке Лады Калины содержит буквенно-цифровые обозначения (F1-F32, K1-K12), где каждый элемент защищает конкретную электроцепь. Понимание этих маркировок критично для точной диагностики неисправностей – перегоревший предохранитель сразу укажет на проблемную зону без риска повреждения смежных систем.
Например, предохранитель F4 (15А) отвечает за цепи управления двигателя (ЭБУ, датчики), а F7 (10А) защищает габаритные огни. Реле К5 контролирует работу дворников, а К9 – топливный насос. Перепутывание этих элементов при замене может вызвать короткое замыкание или выход из строя дорогостоящих компонентов.
Ключевые элементы для расшифровки
- Буква "F" – предохранители (силовая защита цепей)
- Буква "K" – реле (управление мощными потребителями)
- Цифровой индекс – порядковый номер элемента в блоке
- Ампераж – максимальный ток защиты (указан на корпусе)
| Позиция | Ток (А) | Основные защищаемые компоненты |
|---|---|---|
| F1 (15A) | 15 | Противотуманные фары (задние), блок управления светом |
| F6 (7.5A) | 7.5 | Подушка безопасности (SRS), иммобилайзер |
| F18 (15A) | 15 | Стеклоподъемники, обогрев зеркал |
| K2 | - | Реле очистителя фар (при наличии) |
| K8 | - | Реле стартера (через F22) |
Важно: Номиналы могут отличаться в зависимости от года выпуска и комплектации. Всегда сверяйтесь со схемой на крышке блока или в руководстве по ремонту вашей модели. Замена предохранителя на аналог с неправильным током (например, 20А вместо 10А) может привести к возгоранию проводки.
Типичные причины перегорания предохранителей на Калине
Перегорание предохранителей часто вызвано превышением допустимой токовой нагрузки в защищаемой цепи. Это происходит при неисправностях потребителей электроэнергии или нарушениях целостности проводки.
Неправильная диагностика или использование несоответствующих элементов защиты усугубляет проблему и может привести к повторному срабатыванию предохранителя после замены.
- Короткое замыкание
- Повреждение изоляции проводов (перетирание о кузов, термоусадку)
- Контакт оголенных жил с металлическими частями автомобиля
- Залипание контактов реле или замыкание внутри электроприборов
- Перегрузка цепи
- Установка оборудования с повышенной мощностью (лампы, аудиосистема)
- Одновременное включение нескольких энергоемких потребителей
- Механические заклинивания исполнительных устройств (моторы стеклоподъемников)
- Коррозия и плохой контакт
- Окисление разъемов и клемм в колодках
- Ослабление крепления проводов в местах соединений
- Образование гальванических пар при попадании влаги
- Ошибки при ремонте
- Установка предохранителя с несоответствующим номиналом
- Неправильное подключение нештатного оборудования
- Использование "жучков" вместо штатных предохранителей
Как визуально определить сгоревший предохранитель
Основной метод диагностики неисправности предохранителя в блоке Лада Калина – визуальный осмотр. Каждый предохранитель имеет прозрачный корпус, позволяющий оценить состояние плавкой вставки без извлечения.
Исправный предохранитель характеризуется целостностью металлического проводника, соединяющего контакты. При перегрузке или коротком замыкании вставка перегорает, что видно как явный разрыв или оплавление.
Ключевые визуальные признаки
- Разрыв проволоки – плавкая вставка разорвана в одном или нескольких местах между контактными ножками.
- Оплавление корпуса – пластик мутнеет, оплавляется или пузырится из-за перегрева.
- Потемнение/нагар – черные следы копоти на внутренней поверхности корпуса или контактах.
- Изменение цвета – желтизна или почернение корпуса по сравнению с соседними предохранителями.
Для точности сравнивайте подозрительный предохранитель с исправным аналогом того же номинала. При сомнениях в целостности вставки используйте замену на заведомо рабочий элемент.
Профессиональный мультиметр для точной диагностики
При диагностике неисправностей в блоке предохранителей Лады Калины базовые мультиметры часто не обеспечивают нужной точности измерений, особенно при работе с низким сопротивлением цепей или поиске паразитных утечек тока. Профессиональные модели исключают погрешности, возникающие из-за плохого контакта щупов, температурных колебаний или недостаточного разрешения дисплея, что критично при анализе цепей управления ЭБУ, освещения или топливной системы.
Ошибки в замерах напряжения или сопротивления могут привести к неверной идентификации сгоревшего предохранителя, пропуску межконтактного замыкания или ложному определению исправности реле. Специализированный инструмент с сертифицированной калибровкой гарантирует достоверность данных при проверке целостности дорожек, оценке нагрузки на предохранители и тестировании датчиков, подключенных к монтажному блоку.
Ключевые характеристики профессиональных мультиметров
Для эффективной диагностики блока предохранителей Калины выбирайте модели с такими параметрами:
- Разрешение 6000 отсчетов+ – отображает малейшие колебания напряжения (например, 12.05 В вместо 12 В).
- True RMS – корректные замеры в цепях с нелинейной нагрузкой (ИК-подогрев, импульсные БП).
- Низкое входное сопротивление (>10 МОм) – предотвращает влияние прибора на диагностируемую цепь.
- Режим Low-Z – обнаружение "фантомных" напряжений на обесточенных линиях.
Примеры критичных измерений:
| Задача | Параметр | Точность |
|---|---|---|
| Проверка утечки на массу | Ток 1–100 мА | ±0.8% + 3 цифры |
| Диагностика КЗ в жгуте | Сопротивление 0.01–0.1 Ом | ±1.2% + 5 цифр |
| Анализ падения напряжения на предохранителе | Напряжение 10–100 мВ | ±0.5% + 2 цифры |
Рекомендуемые функции для работы с монтажным блоком:
- Бесконтактный детектор напряжения (NCV) – быстрый поиск обесточенных линий перед вскрытием блока.
- Фиксация пиковых значений (Min/Max) – отслеживание скачков при вибрации разъёмов.
- Зуммер прозвонки с задержкой отклика – игнорирование переходных помех в CAN-шине.
Использование профессионального мультиметра сокращает время диагностики на 30–40% при проверке цепей АБС, стеклоподъемников или топливного насоса, где неисправности часто вызваны частичной деградацией контактов в блоке предохранителей, а не полным обрывом.
Топ-5 форумов по электрике Lada: сравнение активности
При выборе подходящего форума для решения вопросов с электрооборудованием Лады Калина ключевым фактором является активность сообщества. От этого напрямую зависит скорость получения ответа и вероятность найти решение для редкой или сложной проблемы. Активность складывается из частоты появления новых тем, скорости ответов на них и глубины экспертизы постоянных участников.
Сравнительный анализ популярных русскоязычных ресурсов позволяет выделить несколько лидеров по обсуждению электрики Лад, включая Калину. Рассмотрим их, уделяя особое внимание уровню активности и специфике аудитории, что критично при поиске информации по блоку предохранителей и схемам.
Лидеры по обсуждению электрики Калины
- Drive2 (Lada Kalina клуб) (www.drive2.ru/cars/lada/kalina/):
- Активность: Очень высокая. Большое количество ежедневных сообщений, включая вопросы по электрике. Ответы часто поступают в течение нескольких часов.
- Экспертиза: Много опытных автовладельцев и механиков. Есть разделы с конкретными проблемами (Электрика, Бортовое оборудование). Легко найти темы по блоку предохранителей, поиску КЗ, замене реле.
- Форум "Автоэлектрик.ру" (www.avtoelektrik.ru/forum/):
- Активность: Высокая, узкоспециализированная. Форум посвящен исключительно автоэлектрике. Ответы от профильных специалистов появляются быстро.
- Экспертиза: Максимальная глубина. Идеален для сложных диагностических случаев, чтения схем, поиска неочевидных неисправностей цепи, включая детальный разбор работы БП и монтажного блока.
- "Калина Клуб" (Kalina2.ru) (www.kalina2.ru/forum/):
- Активность: Стабильно высокая. Форум целиком посвящен Ладе Калине (все поколения). Постоянный поток вопросов и ответов по всем системам, включая электрику.
- Экспертиза: Много владельцев с практическим опытом ремонта именно Калин. Легко найти информацию по типовым проблемам предохранителей, реле, жгутов для конкретной модели/года выпуска.
- Официальный клуб Lada (Lada-Online Club) (www.lada-online.ru/forum/):
- Активность: Средняя. Охватывает все модели Lada. Раздел по Калине и электрике в целом активен, но ответы могут потребовать чуть больше времени, чем на Drive2 или Автоэлектрик.ру.
- Экспертиза: Смесь опытных пользователей и новичков. Хорошая база знаний по стандартным вопросам, архив обсуждений. Полезен для поиска типовых решений по БП.
- Клуб "Лада.Онлайн" (Lada.Online) (www.lada-online.net/forum/):
- Активность: Средняя. Общий форум по Lada. Активность в разделе по Калине и подразделе "Электрооборудование" есть, но пиковые периоды сменяются затишьями.
- Экспертиза: Наличие знающих участников, но для сложных вопросов по электрике скорость и глубина ответа могут уступать Drive2 или Автоэлектрик.ру. Подходит для общих вопросов по предохранителям.
| Форум | Уровень активности | Скорость ответов | Глубина экспертизы | Специфика |
|---|---|---|---|---|
| Drive2 (Lada Kalina) | Очень высокая | Очень быстрая (часы) | Высокая | Широкая аудитория, практики |
| Автоэлектрик.ру | Высокая (спец.) | Быстрая | Максимальная | Только автоэлектрика, профи |
| Калина Клуб (Kalina2.ru) | Высокая | Быстрая | Высокая (модельная) | Только Калина, практики |
| Официальный клуб Lada | Средняя | Средняя | Средняя/Высокая | Все модели Lada |
| Лада.Онлайн | Средняя | Средняя | Средняя | Все модели Lada |
Как правильно задать вопрос о предохранителях на форуме
Четко сформулируйте проблему в заголовке вопроса: укажите модель автомобиля (Лада Калина 1/2), год выпуска и конкретный симптом (например, "не работают фары" вместо "что-то сгорело"). Это поможет экспертам быстрее оценить контекст и приоритезировать ваш запрос.
Добавьте в тело сообщения детали, влияющие на диагностику: опишите обстоятельства возникновения неисправности, перечислите уже проверенные элементы (номера предохранителей, реле, лампы) и результаты замеров мультиметром при их наличии. Укажите версию блока предохранителей (старого образца или модернизированный "блок 2"), так как их схемы отличаются.
Обязательные данные для включения в вопрос
- Точное расположение неисправного элемента: номер слота предохранителя/реле согласно схеме на крышке блока или мануалу
- Номинал: ток предохранителя (например, 15А) и маркировку реле (90.3747-10)
- Фото/схема: четкие изображения блока с выделением проблемной зоны и электропроводки в месте подключения
| Что уточнить | Пример корректной формулировки |
|---|---|
| Диагностические действия | "Проверил предохранитель F4 (15А) – целый, но на контактах нет +12V при включении зажигания" |
| История замен | "После установки магнитолы перестали работать стоп-сигналы, предохранитель F21 (10А) перегорает сразу" |
Избегайте обобщенных описаний вроде "не работает печка" – уточняйте конкретные компоненты (вентилятор, регулятор скорости, подсветка). Для вопросов по замене блока целиком укажите каталожный номер старого устройства и VIN автомобиля, так как компоновка различается у рестайлинговых моделей.
Эксперты по электрооборудованию Калины в сообществах
В многочисленных русскоязычных автомобильных сообществах, посвященных Ладе Калине, сформировался круг признанных экспертов и опытных энтузиастов, специализирующихся именно на электрооборудовании. Эти люди годами копят и систематизируют знания, основанные на личном опыте ремонта, диагностики и модернизации бортовой сети Калины разных поколений.
Найти их можно прежде всего на крупнейших автомобильных порталах и форумах, таких как Drive2 (Lada Kalina Клубы), форум официального сайта Lada (Lada.Online), Drom.ru, а также в крупных тематических группах ВКонтакте и на каналах YouTube, где они делятся разборами полетов, схемами, инструкциями по замене блоков предохранителей и решению специфических электрических проблем.
Где искать и как распознать экспертов
Ключевые площадки для поиска глубоких знаний по электрооборудованию Калины:
- Drive2 (Клубы Lada Kalina): Здесь активно общаются такие известные в узких кругах пользователи, как Олег Шишков (Shishkov), Александр Иванов (по нику) и другие. Они публикуют детальные фотоотчеты по замене монтажных блоков, реле, ремонту жгутов, поиску КЗ, адаптации генераторов и установке дополнительного оборудования, часто с авторскими схемами и модификациями.
- Форум Lada.Online (раздел Калина): Исторически сложившийся центр знаний по Lada. Эксперты здесь (например, пользователи под никами вроде AutoElectric) часто дают консультации по расшифровке электросхем конкретных годов выпуска, диагностике проблем с CAN-шиной после замены ЭБУ или приборной панели, подбору аналогов реле и предохранителей.
- Крупные региональные группы ВКонтакте: Помимо общероссийских, стоит смотреть крупные городские или областные группы по Калине. Там могут быть местные мастера-электрики (часто указывают контакты в подписи или описании), специализирующиеся на этой модели, готовые не только дать совет, но и оказать услуги "вживую".
- Специализированные автосервисы с форумным присутствием: Некоторые СТО, зарекомендовавшие себя в решении сложных электрических проблем Калины (например, "Электро-Авто" в СПб, "Автоэлектрика №1" в Мск - названия условны, нужна проверка по отзывам), имеют представителей на форумах, отвечающих на вопросы и публикующих кейсы.
Распознать настоящего эксперта помогут:
- Глубина и детализация ответов: Не просто "замени предохранитель F5", а объяснение *почему* он перегорел, где искать возможное КЗ, как проверить цепь, какие еще элементы могут быть затронуты.
- Ссылки на официальные схемы или авторские адаптации: Умение работать со схемами конкретного года и комплектации – обязательный навык.
- Фото и видео подтверждение: Разборы реальных случаев с фотографиями монтажных блоков, жгутов, точек подключения приборов.
- Понимание особенностей разных поколений: Знание отличий в электрооборудовании Калины 1117, 1118, 1119, Калина 2, Granta (как близкородственной модели).
- Активность и репутация: Длительная история полезных постов, благодарности других пользователей в профиле или теме.
| Тип эксперта | Сильные стороны | На что обратить внимание |
|---|---|---|
| Форумные энтузиасты (Drive2, Lada.Online) | Бесплатная помощь, огромный архив решений, уникальные модификации, глубокое знание нюансов модели. | Скорость ответа может быть невысокой; решения иногда слишком "кустарные"; сложно получить очную помощь. |
| Представители специализированных СТО (форумы, группы) | Профессиональный подход, доступ к спецоборудованию, возможность очного ремонта, гарантия на работу. | Помощь на форуме может быть поверхностной (реклама услуг); стоимость ремонта; необходимость физического присутствия авто. |
При обращении к экспертам всегда четко указывайте модель, год выпуска, комплектацию, тип двигателя и максимально подробно описывайте симптомы проблемы, предысторию (что делали с машиной недавно), результаты самостоятельных проверок (какие предохранители/реле меняли, проверяли ли массы). Это значительно ускорит получение точного и полезного ответа.
Проверенные магазины автозапчастей для предохранителей
При выборе поставщика автозапчастей для предохранителей Lada Kalina критично учитывать надежность компонентов, так как некачественные изделия могут привести к отказу электросистем. Рекомендуется ориентироваться на специализированные площадки с проверенными отзывами и гарантией подлинности.
Особое внимание уделяйте наличию сертифицированной продукции брендов Bosch, ERA или JS Asakashi – их предохранители оптимально адаптированы к нагрузкам автомобиля. Избегайте рынков и сомнительных онлайн-магазинов без технической поддержки.
Надежные варианты для заказа
- Exist.ru – официальный дистрибьютор с детализацией по модификациям, возможностью подбора по VIN
- Auto3N.ru – специализация на электрооборудовании ВАЗ, консультации инженеров
- Diesel-Store.com – проверенный ассортимент оригинальных предохранителей и реле
- Крупные сети типа Лада-ОфициальныйДилер – гарантия подлинности, но выше цены
| Магазин | Ключевое преимущество | Риски |
|---|---|---|
| Exist.ru | Фотографии деталей, VIN-подбор | Цена при срочной доставке |
| Auto3N.ru | Техническая поддержка по установке | Ограниченный ассортимент не-OEM брендов |
| Diesel-Store.com | Конкурентные цены на комплекты | Сроки поставки в регионы |
Перед покупкой уточняйте соответствие токовым параметрам (например, 15А для цепи прикуривателя) и тип корпуса – для Калины чаще применяются плоские предохранители стандарта ATO. Всегда проверяйте упаковку на наличие голограмм и маркировки производителя.
Выбор между оригинальными и аналоговыми деталями
Оригинальные блоки предохранителей производятся по спецификациям завода-изготовителя Lada, что гарантирует точное соответствие размерам, разъемам и номиналам защитных элементов. Их установка исключает риски несовместимости с электропроводкой Калины, но стоимость таких компонентов может превышать цену аналогов на 40-70%.
Аналоговые изделия от сторонних производителей (Starline, Lamps, ПАЗ) предлагают более доступную цену при визуальном сходстве. Однако качество материалов и точность характеристик сильно варьируются: дешевые версии часто используют тонкий пластик и некачественные металлические шины, что приводит к перегреву контактов или ложным срабатываниям защиты.
Критерии сравнения
| Параметр | Оригинал | Аналог |
| Совместимость | 100% соответствие заводской схеме | Риск нестыковки разъемов |
| Ресурс | Средний срок службы 5-7 лет | От 1 года до 5 лет в зависимости от бренда |
| Безопасность | Предсказуемое поведение при КЗ | Возможны оплавления корпуса |
Экспертные рекомендации:
- При замене в новых моделях Калины (2015+) выбирайте исключительно оригинальные каталожные номера из-за сложной электроники
- Для бюджетного ремонта старых авто (до 2010 г.) допустимы аналоги премиум-сегмента с медными шинами
- Проверяйте сертификаты ECE R10 на электромагнитную совместимость
Обязательно тестируйте любой установленный блок под нагрузкой: включите фары, обогрев стекол и мультимедиа одновременно, контролируя нагрев корпуса в течение 15 минут.
Пошаговая замена предохранителей своими руками
Замена перегоревшего предохранителя на автомобиле Lada Kalina – процедура, требующая внимания к деталям и соблюдения мер безопасности. Неправильные действия могут привести к повреждению электрооборудования или короткому замыканию.
Перед началом работ подготовьте новый предохранитель нужного номинала (указан на корпусе старого или в схеме блока), тонкий пинцет или специальные пластиковые щипцы для извлечения. Обязательно заглушите двигатель и выньте ключ из замка зажигания.
Последовательность действий
- Определите неисправный предохранитель:
- Снимите крышку блока (расположена слева от рулевой колонки под панелью).
- Изучите схему на обратной стороне крышки или в руководстве по эксплуатации.
- Найдите предохранитель, соответствующий вышедшему из строя оборудованию (фары, прикуриватель и т.д.).
- Извлеките предохранитель:
- Используйте пластиковые щипцы из набора блока или пинцет.
- Потяните элемент строго вертикально вверх без перекоса.
- Осмотрите перемычку: разрыв или почернение подтверждают перегорание.
- Установите новый предохранитель:
- Убедитесь, что номинал полностью совпадает с извлеченным (например, 10А, 15А).
- Вставьте его в соответствующий разъем до характерного щелчка.
- Проверьте плотность фиксации – элемент не должен шататься.
- Проведите проверку:
- Включите зажигание и активируйте оборудование, которое не работало.
- Если устройство функционирует – замена прошла успешно.
- При повторном перегорании немедленно ищите причину в электропроводке.
Необходимые инструменты для безопасной замены
Замена блока предохранителей на Lada Kalina требует подготовки базового набора инструментов. Это гарантирует не только корректный монтаж, но и исключает риск повреждения контактов или смежных компонентов.
Отсутствие подходящего оборудования часто приводит к срыву резьбы, облому пластиковых креплений или короткому замыканию. Использование неподходящих предметов (например, ножей вместо съёмника) категорически недопустимо.
Обязательный комплект
- Крестообразная отвёртка (размер PH2) – для демонтажа креплений блока к кузову.
- Плоская отвёртка с изолированной рукоятью (ширина 4-5 мм) – для аккуратного поддевания крышки блока и фиксаторов.
- Пинцет с изоляцией или специальный съёмник предохранителей – для безопасного извлечения элементов без замыкания контактов.
- Фонарик – для чёткой визуализации маркировок и колодок в плохо освещённом моторном отсеке.
Дополнительные материалы
| Мультиметр | Проверка целостности предохранителей и напряжения в цепях перед установкой нового блока |
| Диэлектрические перчатки | Защита от случайного контакта с токоведущими частями при работающем АКБ |
| Баллончик сжатого воздуха | Очистка посадочного места от пыли и окислов |
Важно: Перед началом работ обязательно отсоедините минусовую клемму аккумуляторной батареи! Убедитесь в отсутствии напряжения на клеммах мультиметром.
Опасность установки предохранителей нештатного номинала
Предохранитель с завышенным номиналом не разорвёт цепь при перегрузке. Ток, превышающий расчётные значения для проводки, вызовет её перегрев. Постепенное разрушение изоляции проводов создаёт риск короткого замыкания и возгорания.
Использование предохранителя с заниженным номиналом приводит к постоянному ложному срабатыванию защиты. Это провоцирует водителей на небезопасные решения: установку "жучков", монет или предохранителей неподходящего номинала, что полностью нивелирует защитную функцию.
Ключевые риски
| Ситуация | Механизм повреждения | Возможные последствия |
|---|---|---|
| Номинал выше штатного | Плавление изоляции проводов | Короткое замыкание, возгорание бортовой сети |
| Номинал ниже штатного | Частое перегорание элемента | Выход из строя ЭБУ, отказ критичных систем (ABS, ГУР) |
Производитель рассчитывает номинал, учитывая пиковые нагрузки оборудования и сечение проводов. Замена без соответствия техдокументации нарушает баланс системы. Например, предохранитель цепи фар (15А) при замене на 25А вызовет перегрозу проводки до момента расплавления.
Скорость срабатывания защиты зависит от калибровки плавкой вставки. Несоответствие номинала изменяет времятоковую характеристику. Цепь может оставаться под опасной нагрузкой 2-3 секунды – достаточно для повреждения дорогостоящих модулей (иммобилайзер, климат-контроль).
Очистка контактов блока от окисления после замены
После установки нового блока предохранителей или перед установкой контактов в старый корпус критически важно очистить посадочные места реле и предохранителей от окислов и следов коррозии. Окисленные контакты резко увеличивают переходное сопротивление, приводя к падению напряжения, перегреву, оплавлению пластика и выходу из строя как самого блока, так и защищаемой электроцепи.
Перед началом работ обязательно отсоедините минусовую клемму от аккумуляторной батареи. Это исключит риск короткого замыкания и поражения электрическим током при работе с контактами блока предохранителей.
Инструменты и материалы для очистки
Для эффективной и безопасной очистки контактов подготовьте:
- Специализированный очиститель электронных контактов: WD-40 Specialist Contact Cleaner, Kontakt U, Liqui Moly Electronic-Spray или аналоги. Не используйте обычный WD-40 или тормозную жидкость – они оставляют пленку!
- Щетки с жесткой щетиной: Желательно латунные или стальные, но не абразивные (не наждачные!). Подойдут и старые зубные щетки.
- Ластик (стирательная резинка): Для деликатного удаления легкого налета.
- Небольшие надфили или крючки: С тонким рабочим концом для обработки труднодоступных мест без снятия металла.
- Салфетки безворсовые (микрофибра): Для протирки и удаления остатков очистителя.
- Токопроводящая смазка/паста (опционально, но рекомендовано): Для защиты очищенных контактов (например, Kontakt AL, Liqui Moly Electronic Spray-Pflege).
Процесс очистки
Действуйте последовательно и аккуратно:
- Обильное нанесение очистителя: Тщательно обработайте все контактные группы внутри блока с помощью трубки-распылителя. Дайте очистителю время (1-2 минуты) для растворения окислов и загрязнений.
- Механическая очистка:
- Используйте латунную щетку для удаления стойких окислов с доступных поверхностей. Движения должны быть возвратно-поступательными вдоль контакта.
- Для узких щелей и боковых поверхностей контактов применяйте надфиль или крючок, аккуратно соскабливая налет. Цель – удалить окисел, а не сточить сам контакт!
- Для легкого налета попробуйте потереть контактную поверхность ластиком.
- Повторное распыление и смыв: Снова обработайте очищенные контакты очистителем, чтобы смыть остатки продуктов реакции и абразива. Тщательно протрите насухо безворсовой салфеткой.
- Визуальный контроль: Убедитесь, что контакты блестящие (или чистый металл), без следов черного или зеленого налета, потемнений и углублений.
- Защита (рекомендовано): Нанесите тонкий слой токопроводящей смазки или пасты на контактные площадки. Это создаст барьер против влаги и кислорода, предотвращая быстрое повторное окисление.
Важные предостережения
| Можно / Рекомендуется | Нельзя / Категорически запрещено |
|---|---|
| Использовать специализированные контактные очистители | Использовать наждачную бумагу («шкурку») любого номера |
| Применять латунные или стальные щетки без абразива | Применять напильники, надфили с крупной насечкой, Дремель с абразивными насадками |
| Работать аккуратно, без избыточного усилия | Сильно давить на инструмент, сдирая металл |
| Тщательно удалять остатки очистителя | Оставлять брызги очистителя или смазки на пластике блока |
| Использовать токопроводящую смазку для защиты | Использовать обычный WD-40, Литол, Солидол, графитовую смазку, тормозную жидкость |
Качественная очистка контактов блока предохранителей – залог надежной работы электрооборудования Лады Калины и предотвращения повторных отказов. Пренебрежение этим этапом сведет на нет пользу от замены самого блока.
Диагностика скрытых причин повторного перегорания
Повторное перегорание предохранителя указывает на устойчивую проблему в цепи, которую он защищает. Простая замена без выявления корня неисправности лишь временно маскирует симптом и создает риск повреждения дорогостоящих компонентов автомобиля.
Скрытые причины часто связаны с нарушением целостности проводки, неочевидными замыканиями или дефектами потребителей энергии. Для точной диагностики требуется системный подход с использованием мультиметра и визуального контроля всей трассы цепи.
Ключевые направления проверки
| Причина | Методы выявления | Критичные узлы для проверки |
|---|---|---|
| Перетирание изоляции проводов | Поиск участков с нарушенной изоляцией (дверные гофры, зоны возле крепежа кузова) | Жгуты вдоль порогов, участки возле подвижных элементов |
| Короткое замыкание через корпус | Прозвонка цепи на "массу" при отключенном потребителе | Контактные группы фар, разъемы блока управления печкой |
| Внутренние замыкания в реле | Замена реле-коммутатора цепи, проверка контактов на подгорание | Реле обогрева стекла, топливного насоса, вентилятора охлаждения |
| Деградация контактов | Визуальный осмотр на окисление и следы перегрева | Колодки предохранителей, разъемы фар, колодка генератора |
| Пробой изоляции потребителей | Поочередное отключение устройств в цепи с контролем тока утечки | Моторчики печки, электроприводы стеклоподъемников |
Алгоритм поиска:
- Зафиксируйте номер перегоревшего предохранителя и соответствующую цепь по схеме монтажного блока
- Отключите все потребители в проблемной цепи (лампы, моторы, нагреватели)
- Прозвоните мультиметром:
- Сопротивление между "+" цепи и массой (должно быть >50 Ом)
- Целостность проводов от блока предохранителей до конечных устройств
- Подключайте потребители по одному с контролем нагрузки
При отсутствии видимых дефектов выполните стресс-тест: имитируйте вибрацию кузова постукиванием по жгутам при включенной цепи – внезапное перегорание укажет на межжильное замыкание.
Сборник заводских схем электрооборудования Калина
Заводские схемы электрооборудования Лада Калина являются основным техническим документом для точной диагностики неисправностей, поиска обрывов или коротких замыканий в проводке, а также корректной замены предохранителей и реле. Без этих схем любые манипуляции с электроникой превращаются в "гадание на кофейной гуще", особенно при неочевидных проблемах типа паразитных утечек тока или неработающих отдельных потребителей.
Полный комплект схем обязательно включает в себя: принципиальную схему всего электрооборудования автомобиля, детализированные схемы монтажа жгутов проводов с указанием цветовой маркировки и точек подключения, отдельные схемы для блоков управления (ЭБУ двигателем, АБС), а также спецификации предохранителей и реле с их номиналами и зонами ответственности. Особое внимание уделяется схемам блока предохранителей в салоне и подкапотного монтажного блока.
Ключевые разделы схем электрооборудования
- Блок предохранителей и реле (салонный): Распиновка разъемов, назначение каждого предохранителя (F1-F32), управляющие реле (K1-K12), цепи питания магнитолы, стеклоподъемников, освещения.
- Подкапотный монтажный блок: Схема силовых реле (стартера, вентилятора охлаждения, бензонасоса), предохранителей генератора, цепи зарядки АКБ.
- Система управления двигателем (ЭСУД): Подключение датчиков (ДПДЗ, ДМРВ, ДК, ДПКВ), форсунок, катушек зажигания, диагностического разъема OBD-II.
- Осветительное оборудование: Цепи ближнего/дальнего света, противотуманных фар, габаритов, стоп-сигналов, поворотников, подсветки салона.
- Дополнительные системы: Электропакет (центральный замок, стеклоподъемники), система отопления и кондиционирования, АБС (если установлена), аудиосистема.
Где найти и как использовать:
Актуальные версии схем конкретно для вашей модели Калины (с учетом года выпуска и комплектации) можно найти в официальном Руководстве по ремонту (RTO) или на специализированных автофорумах (например, Drive2.ru/Lada_Kalina, Форум Калина-Клуб). На форумах участники часто выкладывают отсканированные страницы мануалов или электронные версии в формате PDF. При поиске неисправности всегда сверяйтесь с легендой схемы (условные обозначения) и проверяйте соответствие года выпуска авто. Для замены перегоревшего предохранителя сначала по схеме определите его номер и защищаемую цепь, а после замены проверьте работу именно этого оборудования.
Видеоинструкции от автомехаников на популярных платформах
Наглядные видеоуроки от опытных специалистов позволяют пошагово разобрать процесс замены предохранителей на Lada Kalina, избегая распространённых ошибок. Механики демонстрируют расположение монтажного блока, нюансы снятия крышки, методы идентификации сгоревшего элемента с помощью мультиметра.
Ключевое преимущество таких инструкций – визуализация действий: как правильно извлекать предохранители пластиковым пинцетом, проверять контакты на окисление, подбирать дубликаты по амперажу. Особое внимание уделяется решению проблем с плотностью посадки новых деталей и диагностике цепей при повторном перегорании.
Топ-платформ для поиска инструкций
- YouTube: каналы "Главная дорога", "Автопрактика", "Lada Repair" с детальными обзорами для разных поколений Калины
- Drive2.ru: видеоотчёты пользователей с комментариями о нюансах модификаций до/после рестайлинга
- Drom.ru: короткие ролики по экстренной замене в дорожных условиях
| Платформа | Особенность контента | Экспертный уровень |
| YouTube | Максимальная детализация процессов | Профессиональные автоэлектрики |
| Drive2 | Реальные кейсы с нестандартными решениями | Опытные владельцы |
| VKontakte | Короткие инструкции для конкретных ситуаций | Мобильные сервисы |
Важно: при использовании материалов обращайте внимание на год выпуска авто в описании – схемы блоков отличаются у Kalina I (1118) и Kalina II (2192). Проверяйте соответствие номинала предохранителей в ролике вашему мануалу.
Когда требуется полная замена блока предохранителей
Полная замена монтажного блока предохранителей на Ладе Калине становится необходимой при критических неисправностях самой конструкции, когда восстановление работоспособности электросети невозможно через стандартные ремонтные процедуры. Это радикальная мера, применяемая только после исключения альтернативных причин неполадок.
Игнорирование необходимости замены при наличии перечисленных ниже признаков приведет к постоянным сбоям электрооборудования, риску коротких замыканий и потенциальному возгоранию. Эксплуатация автомобиля с поврежденным блоком запрещена.
Ключевые признаки для замены
- Физическая деформация корпуса от перегрева или удара с оплавлением пластика, трещинами или нарушением геометрии посадочных мест.
- Необратимая коррозия токоведущих шин и контактов, вызванная попаданием влаги или окислением, препятствующая надежному соединению предохранителей и реле.
- Внутренние обрывы проводников на печатной плате блока, подтвержденные диагностикой, при которых перестают функционировать несколько независимых цепей одновременно.
- Множественные "пригоревшие" гнезда для предохранителей или реле, когда контактные группы утратили пружинящие свойства и не обеспечивают соединение.
- Повторное перегорание исправных предохранителей сразу после установки в определенные слоты, указывающее на внутреннее КЗ в самом блоке.
Сравнение цен на услуги СТО по замене электрооборудования
Стоимость замены электрооборудования на Lada Kalina варьируется в зависимости от региона, статуса СТО и сложности работ. Диапазон цен на базовые операции в Москве и крупных городах:
Наиболее частые услуги включают замену реле, монтажного блока, генератора или стартера, где цена формируется из стоимости деталей и работы. Сетевая гарантия на работы обычно составляет 6-12 месяцев.
Средние расценки по РФ (2024)
| Услуга | Эконом-СТО (₽) | Дилерский центр (₽) | Профильная мастерская (₽) |
|---|---|---|---|
| Замена монтажного блока предохранителей | 800–1 500 | 2 000–3 500 | 1 200–2 000 |
| Установка реле поворотов/очистителей | 300–600 | 700–1 200 | 400–800 |
| Диагностика цепи короткого замыкания | 500–900 | 1 500–2 500 | 800–1 300 |
Критические факторы ценообразования:
- Срочность – экстренный выезд увеличивает стоимость на 30-50%
- Использование оригинальных запчастей (VS аналогов)
- Необходимость демонтажа панели приборов
Как сократить расходы:
- Предоставлять собственные комплектующие (риск потери гарантии на работу)
- Сравнивать прайсы 3+ СТО через агрегаторы типа «Яндекс.Услуги»
- Заранее согласовывать стоимость диагностики – в 40% случаев проблема решается без замены узлов
Меры предосторожности при работе с бортовой сетью
Работа с электрооборудованием автомобиля требует строгого соблюдения правил безопасности из-за риска поражения током, коротких замыканий и повреждения чувствительных электронных компонентов. Напряжение бортовой сети (12В) способно вызывать тяжелые ожоги и возгорание при некорректном обращении.
Несоблюдение мер предосторожности может привести к выходу из строя ЭБУ, предохранителей, реле, датчиков или проводки. Особую осторожность следует проявлять при диагностике, замене блоков предохранителей или установке дополнительного оборудования.
Основные правила безопасности
- Отсоедините клемму «минус» аккумулятора перед любыми манипуляциями. Используйте ключ на 10 мм, сначала ослабляя крепление на клемме, затем снимая провод.
- Убедитесь в отсутствии напряжения на контактах мультиметром перед прикосновением к элементам цепи.
- При работе под напряжением (только при крайней необходимости):
- Используйте инструмент с изолированными рукоятками
- Исключите контакт металлических предметов с кузовом и соседними контактами
- Надевайте диэлектрические перчатки
- Не допускайте коротких замыканий: изолируйте оголенные провода, избегайте одновременного касания «плюса» и массы инструментами.
- Снимайте металлические украшения (кольца, браслеты) для предотвращения случайного замыкания.
- Не работайте при включенном зажигании или запущенном двигателе (кроме диагностики по инструкции).
- При замене предохранителей:
- Используйте только изделия с номиналом, указанным на крышке блока
- Проверяйте плотность посадки в гнездах
- Не устанавливайте «жучки» вместо перегоревших элементов
| Ситуация | Риск | Мера предотвращения |
|---|---|---|
| Контакт инструмента с «+» и кузовом | Короткое замыкание, оплавление проводки | Изоляция ключей, отключение АКБ |
| Попытка снять блок без отключения питания | Повреждение ЭБУ, искрение | Обязательное снятие клеммы АКБ |
| Установка предохранителя неверного номинала | Возгорание проводки | Проверка маркировки на корпусе предохранителя |
Список источников
Для подготовки статьи о предохранителях Лады Калина использовались профильные ресурсы, сочетающие практический опыт владельцев и экспертные мнения. Основное внимание уделялось актуальным обсуждениям технических аспектов ремонта и диагностики электрооборудования.
Ключевыми источниками выступили специализированные автомобильные форумы с высокой активностью пользователей, а также техническая документация производителя. Отобраны платформы с подтвержденной достоверностью информации и регулярным участием сертифицированных специалистов.
- Официальный форум Lada Club
- Раздел "Калина" на портале Drive2.ru
- Экспертный сообщество Autoexpert.online
- Технический раздел "Электрика и электроника" на форуме Калина-Клуб
- Архив статей журнала "За рулём"
- Мануалы по ремонту Lada Kalina от издательства "Легион-Автодата"
- Ветка обсуждений предохранителей на сайте "Лада.Онлайн"
