Блок управления центральным замком - где расположен, как установить и устранить проблемы
Статья обновлена: 04.08.2025
Центральный замок – неотъемлемая часть комфортной эксплуатации автомобиля. Надежная работа этой системы напрямую зависит от ее "мозгов" – блока управления. Понимание расположения модуля, особенностей его монтажа и типичных поломок критически важно для диагностики неисправностей и выполнения ремонтных работ.
Типичные производители и модели блоков управления центральным замком
На рынке представлены как оригинальные блоки управления центральным замком от автоконцернов (OEM), так и решения от производителей автокомпонентов. OEM-блоки разрабатываются под конкретные модели автомобилей и имеют строгую совместимость. Среди лидеров сегмента:
Независимые бренды предлагают универсальные блоки управления для вторичного рынка или замены вышедших из строя модулей. Они обеспечивают гибкость установки и адаптацию к различным системам транспортных средств без жесткой привязки к моделям. Популярные производители и их решения:
- Valeo – блоки серий CL500, CL301 для Renault, Peugeot, Citroën
- Hella – модули 6PT 010 107-001 (VW Golf), 5DM 008 759-041 (BMW)
- Bosch – серия 026500036X (Audi, Mercedes-Benz)
- Aisin Corporation – блоки для Toyota, Lexus (например, 89788-06020)
- Denso – решения для Subaru и Mitsubishi (S321-12)
| Производитель авто | Характерные номера блоков |
|---|---|
| Volkswagen | 1J0 962 258, 7E0 959 753 |
| Ford | 1M5T-15K602-AF, 8M5T-15201-EA |
| Hyundai/Kia | 94410-3U000, 94408-1H600 |
Примечание: Универсальные альтернативы включают модули Fortin Evo-All, Meta System AL606 и Scorpio, поддерживающие установку в различные модели за счет программируемых протоколов.
Базовые места расположения в салоне
Блок управления центральным замком (БУЦЗ) чаще всего интегрирован в электронный модуль двери водителя. Чтобы получить к нему доступ, необходимо снять обшивку передней левой двери. Компонент обычно крепится болтами или пластиковыми фиксаторами к металлическому каркасу двери, рядом с механизмом стеклоподъемника.
Альтернативные варианты размещения включают пространство под передней панелью со стороны водителя – за бардачком, под рулевой колонкой или в районе педального узла. В некоторых моделях блок может находиться под сиденьем водителя или в центральной консоли, за панелью магнитолы.
Типовые места установки:
- Водительская дверь – занимает более 80% конструкций, монтируется на внутренней поверхности дверного каркаса
- Под приборной панелью – рядом с блоком предохранителей или педалями
- Центральный тоннель – под консолью между передними сиденьями
- За вещевым ящиком – доступ после снятия перчаточного отсека
При поиске учитывайте: модуль представляет собой алюминиевый или пластиковый короб размером с пачку сигарет, с подключенным пучком проводов (обычно 5-10 разъемов) и маркировкой типа "Door Lock Controller". Перед демонтажем обязательно отключайте клеммы аккумулятора.

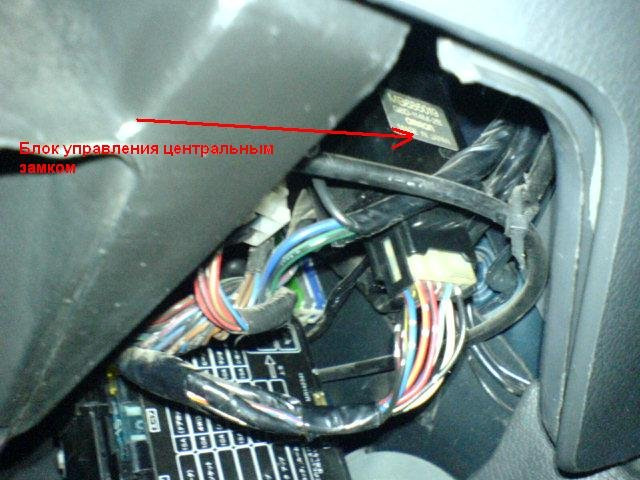

Поиск под водительской панелью
Блок управления центральным замком преимущественно располагается в зоне ног водителя, за вещевым ящиком (бардачком) либо в пространстве под рулевой колонкой. Для доступа обычно требуется демонтировать защитные кожухи, декоративные накладки или нижнюю панель приборной доски. Начните с визуального осмотра зон вокруг педального узла и крепления рулевой колонки.
Контроллер часто фиксируется пластиковыми хомутами, металлическими скобами или саморезами к элементам каркаса салона. Проверьте места: за блоком предохранителей, над модулем педалей, под центральной консолью со стороны водителя. Ориентируйтесь на пучок проводов толщиной 1–2 см, ведущий к блоку – он обычно соединяется с реле замка, дверными актуаторами и кнопкой управления.
Этапы поиска и возможные проблемы
- Снимите облицовочные элементы: удалите крепежные винты пластиковых панелей под рулём с помощью крестовой отвертки или торцевого ключа.
- Отсоедините разъёмы: при обнаружении модуля (черный пластиковый короб 5×10 см с маркировкой «ZKE» или «ZV») отключите питание АКБ, затем аккуратно отсоедините электрические коннекторы.
- Проверьте крепление: ослабьте фиксирующие клипсы или болты перед извлечением блока. Неправильная фиксация может вызвать вибрацию, повреждающую контакты.
Неисправности при установке в этой зоне:
- Затопление при протечке уплотнителей лобового стекла или кондиционера → окисление контактов.
- Механические повреждения от случайных ударов ногами → трещины корпуса.
- Обрыв проводов при неаккуратном демонтаже панелей → частичная потеря функционала замка.
Расположение за центральной консолью
Блок управления центральным замком часто располагается в пространстве за центральной консолью автомобиля, между передними сиденьями. Этот участок обеспечивает защиту модуля от влаги и механических повреждений, а также сокращает длину проводки до дверей. Для доступа необходимо демонтировать пластиковые панели консоли, скрывающие электронные компоненты. Уточнить точное местоположение поможет руководство по ремонту конкретной марки и модели.
Ориентируйтесь на зону рядом с рычагом КПП или под пепельницей: модуль крепится к кузову винтами или пластиковыми клипсами. На некоторых автомобилях его размещают под панелью радио или за блоком управления климат-контролем. Модуль представляет собой пластиковый короб с 20-40 проводами, ведущими к дверным актуаторам, блоку предохранителей, датчикам и центральному реле.
Распространённые неисправности при таком расположении
- Окисление контактов из-за попадания жидкости через щели в консоли
- Обрыв проводов при неаккуратной разборке или вибрациях
- Перегрев модуля от близкого соседства с педальным узлом или радиатором отопления
| Симптом | Причина | Решение |
| Периодическое отключение замков | Нарушение изоляции проводов о каркас консоли | Перемотка проводов, укрепление клипс |
| Не срабатывает одна дверь | Коррозия разъёма модуля | Очистка контактов WD-40 |
| Постоянное жужжание при активации | Залипание реле из-за перегрева | Замена блока, установка термоизоляции |
Монтаж под передними сиденьями
Типовое расположение блока управления центральным замком под сиденьями требует точного выбора позиции для исключения деформации проводки и механических повреждений. Ориентируйтесь на плоские участки металлического кузова либо технологические выступы с заводскими отверстиями – крепление осуществляется саморезами (реже хомутами) через штатные прорези в корпусе модуля.
Обеспечьте зазор минимум 2 см от подвижных элементов регулировки сиденья и нагревательных элементов. При протяжке жгута проводов под ковровым покрытием избегайте перегибов кабелей вблизи разъёмов, участки трения с кузовом защитите гофротрубкой. Обязательное требование – изоляция блока от прямого контакта с влагой и тепловыми магистралями.
Последовательность установки
- Снимите переднее сиденье (4 крепёжных болта) для доступа к зоне монтажа
- Обезжирьте кузов в точке крепежа, нанесите антикоррозийный состав
- Фиксируйте блок через штатные крепёжные проушины
- Проложите проводку по штатным жгутам, используя пластиковые стяжки
- Выполните подключение разъёмов согласно схеме производителя
- Протестируйте работу замков перед окончательной сборкой салона
Распространённые ошибки монтажа
| Ошибка | Последствие |
|---|---|
| Контакт блока с рычагами сиденья | Механическое разрушение корпуса |
| Прокладка кабелей без фиксации | Перетирание изоляции о кузовные ребра |
| Отсутствие влагозащиты под ковром | Коррозия контактов и короткие замыкания |
Как найти блок после самостоятельной установки:
Ищите пластиковый короб размером 8×12×4 см с пучком из 5–8 проводов в цветной изоляции. Маркировка: ZKE (BMW), Convenience (VAG), Body Control Module (GM). Расположение – под каркасом водительского либо пассажирского сиденья, крепление – защёлками к металлической пластине.
Размещение за бардачком (перчаточным ящиком)
Блок управления центральным замком часто расположен за панелью перчаточного ящика со стороны переднего пассажира. Модуль крепится к внутренней части кузова или тоннелю силового каркаса, преимущественно под воздуховодами системы отопления.
Доступ к блоку требует частичной разборки интерьера: перчаточный ящик полностью снимается после откручивания крепежных винтов/пластиковых фиксаторов. Иногда требуется демонтаж нижней защитной панели под "бардачком" или боковой накладки центральной консоли для удобства подключения.
Критические нюансы установки:
- Несоответствие положения блока привередливо провисанию проводов – при переустановке сохраняйте заводские точки крепления.
- Проверяйте герметичность соединения защитного чехла – попадание конденсата с воздуховодов выводит плату из строя.
- Избегайте контакта блока с металлическими кронштейнами бардачка – вибрация вызывает замыкание контактов.
Установка блока управления центральным замком в багажном отделении справа
Блок управления (БУ) монтируется в правой части багажника, чаще всего за обшивкой боковой стенки или под полкой. Для точного определения места расположения необходимо снять пластиковую накладку в указанной зоне. Конкретное крепление зависит от модели авто: элемент может фиксироваться клипсами, винтами или размещаться в специальном нише-кармане.
Перед установкой нового модуля убедитесь, что проводка не повреждена, а разъёмы очищены от грязи. Соедините колодку жгута проводов с БУ до момента щелчка. Проверьте плотность прилегания к кузову: вибрации могут вывести устройство из строя.
Порядок установки
- Снимите защитную обшивку правой стенки багажника.
- Отыщите стандартное посадочное место (часто обозначено контуром).
- Закрепите корпус БУ штатными винтами/защёлками.
- Подключите основной разъём электропроводки.
- Выполните тестовую активацию замков для проверки работы.
- Установите обшивку на место.
Возможные проблемы при некорректном монтаже:
- Короткое замыкание - при попадании влаги из-за плохой герметизации.
- Обрыв сигнальных проводов - если жгут проложен с натяжением.
- Механические повреждения - при размещении БУ без амортизирующей прокладки.
Расположение под задними сиденьями
В ряде моделей автомобилей блок управления центральным замком устанавливается под задним сиденьем. Чтобы получить доступ к устройству, необходимо освободить крепления сиденья и аккуратно поднять его вверх или демонтировать. Под сиденьем обычно расположен пластиковый лючок или свободное пространство в корпусе кузова, где закреплен сам блок.
Обнаружив модуль, внимательно осмотрите место его установки на предмет возможных механических повреждений или следов влаги. Возьмите фиксатор проводки в руки – при ослаблении контактов возможны сбои системы безопасности замков. Электропроводку чаще прокладывают внутри боковин салона по направлению к передней панели машины.
Особенности монтажа и эксплуатации
- Фиксация корпуса: Блок должен надежно крепиться пластиковыми клипсами или винтами для предотвращения вибраций.
- Защита от влаги: Проверяйте целостность изоляции проводки при установке нового модуля – конденсат может вызывать окисление контактов
- Проблемы соединения: Самые частые неполадки связаны с обрывом плюсового провода (A+) или коррозией разъема после подтопления салона водой
После ремонта или замены блока обязательно выполните процедуру синхронизации с брелоком согласно инструкции производителя автомобиля: замки начинают корректно работать только после этого шага
Необходимые инструменты для установки
Подготовка правильных инструментов значительно упростит монтаж блока управления центральным замком и минимизирует риск повреждения элементов автомобиля. Без должного оснащения процесс может затянуться или привести к некорректной работе системы.
Минимальный комплект включает в себя следующее:
- Профессиональная электропроводка: многожильные провода сечением 1.5-2.5 мм² с цветовой маркировкой для защиты от ошибок подключения.
- Изолента и термоусадочные трубки для герметизации соединений в моторном отсеке и дверных гофрах.
- Набор автомобильных предохранителей (номиналом 10-30А) и держатель под них.
- Компактный мультиметр с функцией прозвонки цепи для диагностики и поиска штатной проводки.
Дополнительно потребуются:
- Комплект автослесарных ключей и головок (TORX, "звёздочка" для дверных панелей).
- Специальные пластиковые монтажные лопатки для аккуратного демонтажа обшивок.
- Паяльник с канифолью или обжимные клеммы типа "папа-мама".
- Переносная лампа для подсветки труднодоступных зон установки (центр торпедо, под сиденьями).
Подготовка места для монтажа блока
Перед началом установки тщательно определите место размещения блока управления. Оптимальными зонами в автомобиле считаются пространства за приборной панелью, под сиденьями, внутри центральной консоли или в районе порогов – они должны обеспечивать защиту от влаги, грязи и механических повреждений. Обязательно избегайте мест вблизи движущихся частей (рулевая колонка, педальный узел) и источников тепла (радиатор отопления, выхлопная система).
Очистите и обезжирьте выбранную поверхность для надежной фиксации блока. Проверьте трассировку проводки: кабели не должны натягиваться или перегибаться, контакты с острыми кромками исключены – используйте пластиковые хомуты и гофру для защиты. Убедитесь, что крепежные точки обеспечивают неподвижное положение корпуса, а доступ для подключения разъемов остается свободным.
- Проверьте клиренс: между блоком и соседними элементами должен оставаться зазор минимум 2 см для вентиляции.
- Оцените ориентацию: производители часто требуют крепления корпуса разъемами вниз для предотвращения попадания влаги.
- Защитите от вибраций: используйте резиновые прокладки снизу корпуса в зонах с повышенной тряской (колесные арки, под сиденьями).
Крепление блока управления на клипсы
Блок центрального замка чаще всего устанавливается под передней панелью, за бардачком или в зоне водительского/пассажирского коврогана. Крепление реализуется через пластиковые клипсы-фиксаторы: направляющие на корпусе блока вставляются в ответные пазы на кузове автомобиля, а гибкие «усики» защёлкиваются при нажатии.
Неправильная посадка на клипсы приводит к вибрации и дребезгу блока при движении, что вызывает повреждение проводки. Поломка самих клипс из-за ветхости или неаккуратного демонтажа – распространённая причина незакреплённого модуля, требующая замены крепежей.
Особенности монтажа и решения проблем
Порядок правильной установки:
- Соотнесите крепёжные ушки блока с точками установки на кузове.
- Аккуратно прижмите устройство до чёткого щелчка каждой клипсы.
- Потяните модуль слегка на себя для проверки зацепления.
При возникновении проблем:
- При ослаблении затяжки – осмотрите клипсы на предмет трещин и замените повреждённые.
- Если крепления слетают, усильте фиксацию кабельными стяжками через монтажные проушины.
- При деформации посадочного гнезда установите демпфирующую подложку из резины.
Важно: Перед повторной установкой очистите место крепления от грязи для предотвращения люфта.
| Проблема | Решение |
|---|---|
| Отсутствие клипс | Использовать OEM-крепления или полимерный клей (как временную меру) |
| Расшатанный фиксатор | Проложить изоленту для увеличения диаметра усиков |
Фиксация блока винтами (направляющие)
После установки блока управления в предназначенный паз на направляющих (чаще внутри двери или под торпедой) производится его окончательная фиксация крепежными элементами.
Используйте винты диаметром и длиной, соответствующими посадочным отверстиям в корпусе блока и резьбовым гнездам на кузовных направляющих. Аккуратно затяните винты крестовой или шестигранной отверткой, избегая перекоса. Сила затяжки должна предотвращать вибрацию, но не деформировать пластиковый корпус.
Ключевые моменты при работе с направляющими:
- Контролируйте положение модуля – он должен плотно прилегать к металлической платформе без зазоров
- Следите за резьбой – попадание в технологические отверстия гарантирует надежное крепление
Подключение питания к прикуривателю
Питание на прикуриватель подключается напрямую к электросети автомобиля через выделенную цепь. Основная линия проходит от аккумулятора через монтажный блок предохранителей, где установлен защитный элемент (обычно 10-20 А). Плюсовой провод крепится к центральному контакту розетки прикуривателя, минус соединяется с кузовом авто или шасси – точкой массы.
Кабель выбирается сечением от 1,5 мм², чтобы исключить перегрев. При подключении обязательна установка предохранителя в разрыв «плюса» максимально близко к источнику тока. Все соединения изолируются термоусадкой или лентой, провода фиксируются стяжками без натяжения вдали от подвижных механизмов и нагретых элементов.
Порядок установки
- Отключите «минусовую» клемму АКБ.
- Снимите обшивку в зоне монтажа розетки.
- Проложите плюсовой кабель от монтажного блока до прикуривателя, установив предохранитель.
- Закрепите массовый провод на кузове болтовым соединением.
- Подсоедините провода к контактам прикуривателя: + к центральному штырю, − к корпусу.
- Проверьте работу цепи мультиметром (12 В без нагрузки).
Распространённые неисправности:
- Перегорание предохранителя из-за перегрузки устройствами.
- Окисление контактов в гнезде или на клеммах питания.
- Обрыв проводки при механическом повреждении кабеля.
- Короткое замыкание при нарушении изоляции.
Прямая коммутация с аккумулятором
Удаление штатной электроники центрального замка и подключение приводов дверей напрямую к аккумулятору через кнопку или реле считается экстремальным решением. Такой подход применяется при полном отказе блока управления или для удешевления ремонта, когда функциональность ограничивается синхронным запиранием/открыванием всех замков без защиты от короткого замыкания, автоподъёма стекол и других "умных" возможностей.
Для прямой схемы потребуется монтажный набор (провода сечением 2–4 мм², термоусадка), силовое реле-четырёхконтактник (30–40А) и защитный предохранитель. Управляющий сигнал (например, от штатной кнопки в салоне) подаётся на катушку реле, а силовые контакты соединяют аккумулятор напрямую с приводами замков: плюс – на общую линию питания моторчиков, минус – на управляющие провода дверей через переключатель полярности.
Недостатки и риски метода:
- Отсутствие токовой защиты: перегрузка может вызвать перегрев проводки и возгорание
- Механические поломки приводов из-за отсутствия ограничения хода срабатывания
- Обнуление настроек противоугонных систем при снятии клеммы АКБ
- Повышенный расход энергии – приводы получают полное напряжение постоянно
| Типичные ошибки | Последствия |
| Игнорирование предохранителя в цепи АКБ | Плавление изоляции проводов, короткое замыкание |
| Неверное подключение полярности на приводах | Обратная работа замков (открытие вместо закрытия) |
| Использование тонких проводов (<1.5 мм²) | Просадка напряжения, отказ приводов при морозе |
Данный метод рекомендуется как временная мера – для восстановления работоспособности постоянная установка качественного БУЦЗ безопаснее. При использовании прямой коммутации обязательна установка плавкого предохранителя в 15–20 см от плюсовой клеммы АКБ и регулярная проверка нагрева проводки.
Соединение проводов с актуаторами дверей
Провода от блока управления центральным замком соединяются с клеммами актуаторов через дверные переходники (рамки) или напрямую через гибкие гофры двери. Основные группы проводов включают питание (постоянное +12В), управляющие сигналы открытия/закрытия («+» и «-» на соответствующие клеммы) и общую массу, к которой подключаются все двери. Сечение проводов должно быть не менее 0,75 мм² из-за пусковых токов моторов.
Ключевые точки подключения:
- Полярность: соблюдайте правильное соединение линий "открытие" и "закрытие" согласно схеме БУ
- Изоляция: все скрутки пропаивайте и изолируйте термоусадкой
- Защита: проводку в дверных стойках прокладывайте через штатные резиновые гармошки
| Цвет провода (типовая раскладка) | Назначение |
|---|---|
| Красный/красный с полосой | Постоянный "+12В" |
| Черный/черный с полосой | "Закрытие" (сигнальный "-") |
| Синий/синий с полосой | "Открытие" (сигнальный "-") |
| Коричневый | Общая масса |
Важно: подключение задних дверей выполняется шлейфом от передних актуаторов. Проверяйте свободный ход проводов при полном открытии двери – перелом жил в зоне изгиба распространенная неисправность.
Интеграция с CAN-шиной автомобиля
Современные блоки управления центральным замком (ЦЗ) часто интегрируются в автомобильную шину CAN (Controller Area Network), которая связывает электронные модули автомобиля (ЭБУ двигателя, подушек безопасности, приборной панели и др.). Это позволяет ЦЗ обмениваться данными с другими системами: например, получать команды от брелока, датчиков дверей или замка зажигания, а также управлять освещением или стеклоподъемниками по заранее заданным алгоритмам.
Подключение к CAN-шине осуществляется через выделенный разъем на блоке ЦЗ. Провода CAN-High и CAN-Low подводятся к штатной проводке шины, обычно в районе рулевой колонки или под центральной консолью. При установке нештатного блока требуется адаптация его ПО под протоколы обмена данными конкретного автомобиля, иначе возможны конфликты систем.
Основные неисправности при интеграции с CAN:
- Потера связи из-за обрыва проводов CAN-High/Low, коррозии разъемов или неисправности терминальных резисторов.
- Конфликт адресов при неправильном подключении, вызывающий отказ работы не только ЦЗ, но и других систем (например, ABS, сигнализации).
- Некорректная прошивка блока ЦЗ, не соответствующая версии ПО автомобиля.
- Помехи в шине при повреждении экранировки кабелей CAN, приводящие к хаотичному срабатыванию замков.
Тестирование функций всех замков
После установки или ремонта блока управления центральным замком необходимо проверить корректность работы всех элементов системы. Поочерёдно протестируйте реакцию каждого замка при нажатии кнопки на брелоке и из салона автомобиля. Обратите внимание на синхронность срабатывания: задержка не должна превышать 0.5 секунды между активацией центрального блока и движением исполнительных механизмов.
Особое внимание уделите диагностике при обнаружении неполадок. Определите, проблемы возникают на одном конкретном замке или системно. Проведите проверку в разных режимах: стандартное запирание/отпирание, двойное нажатие кнопки брелока, аварийное открытие водительской двери механическим ключом. Все тесты выполняйте при включенном зажигании и при выключенном.
Порядок тестирования элементов
- Дверные замки: Проверьте все двери (включая задние и пятую) на плавность хода штока, отсутствие посторонних шумов и полный ход в крайние положения
- Багажник: Убедитесь, что привод срабатывает при длительном нажатии кнопки брелока и из салона, контролируйте фиксацию в закрытом состоянии
- Лючок бензобака: Проверьте блокировку при постановке на охрану и лёгкость открывания после снятия с охраны
- Выполните 10 циклов последовательного запирания/отпирания
- При выявлении сбоя определите характер проблемы:
- Замок не реагирует на команды
- Движение штока неполное или прерывистое
- Срабатывание происходит с задержкой >1 секунды
- Зафиксируйте частоту возникновения неисправности (постоянно/периодически)
| Тип неисправности | Возможная причина | Дополнительная проверка |
|---|---|---|
| Один замок не работает | Обрыв проводов, неисправность актуатора, загрязнение механизма | Замер напряжения на разъёме привода |
| Все замки не работают | Проблемы питания блока, общий сбой коммутации, отказ реле | Диагностика предохранителей + CAN-шина |
| Прерывистая работа | Коррозия контактов, перелом проводки, программный сбой | Анализ сигналов осциллографом |
На этапе тестирования критично оценить энергопотребление системы. При включении зажигания или постановке на охрану замерьте ток утечки. Превышение показателя 50 мА указывает на заклинивший актуатор или короткое замыкание в цепи. Используйте мультиметр для проверки сопротивления обмоток приводов – значение ниже 5 Ом или выше 20 Ом свидетельствует о неисправности.
При диагностике учитывайте особенности автомобиля: система может блокироваться при открытом капоте, некорректно работающем концевике двери или сработавшем датчике удара. После всех процедур выполните адаптацию блок управления через диагностический разъём OBD-II при наличии функции автоматической калибровки замков в сервисном меню.
Частая неисправность: полный отказ ЦЗ
Полное прекращение работы центрального замка выражается в отсутствии реакции на все способы управления: брелок, кнопку в салоне и механический ключ в двери водителя. Сигнализатор замков на панели приборов также не активируется, что указывает на системный сбой в функционировании устройства.
Такая неисправность часто свидетельствует о критическом нарушении в цепи питания или поломке основного управляющего модуля. Вторичные факторы включают глобальное повреждение проводки, перегорание ключевых предохранителей либо несовместимые изменения в электрооборудовании автомобиля.
Основные причины и методы проверки:
- Обрыв/короткое замыкание +12В: Проверить предохранитель цепи ЦЗ (часто F1-F20 в монтажном блоке), замерить напряжение на клеммах блока управления.
- Выход из строя БУ ЦЗ: Протестировать реакцию на подачу сигнала с двери водителя напрямую на блок, искать следы перегрева/окисления на плате.
- Повреждение магистральной проводки: Прозвонить основной жгут от блока к разъемам дверей, обращая внимание на участки возле дверных петель.
- Сбой коммутации реле: Проверить срабатывание реле замка при подаче управляющего сигнала (типовое расположение: под панелью приборов).
| Признак | Действия |
| Нет реакции на все источники управления | Диагностика предохранителей, питания БУ и реле |
| Не слышно щелчка исполнительных реле | Проверка целостности управляющих цепей БУ |
| Местный нагрев блока управления | Замена БУ после исключения проблемы КЗ |
Проблемы с дистанционным управлением
Нарушения в работе дистанционного управления центральным замком часто связаны с источниками питания или механическими повреждениями. Первичная диагностика включает проверку элементарных причин: севшую батарейку в брелоке, физические дефекты ключа либо загрязнение контактов.
Электронные помехи от сторонних устройств (GSM-ретрансляторов, LED-ламп) также способны блокировать сигнал. В таких случаях помогает замена места эксплуатации брелка или временное отключение источников помех для проверки.
Распространенные неисправности и решения
- Отсутствие реакции на команды:
- Батарея брелка разряжена – замена элемента питания
- Нарушение синхронизации – перепрограммирование брелка согласно инструкции ТС
- Частичное срабатывание функций:
- Залипание кнопок или повреждение платы брелка – очистка контактов или ремонт
- Сбои антенны приемника в блоке управления – диагностика проводки
- Короткий радиус действия:
- Ослабление сигнала приемника – проверка питания блока управления
- Дефект антенного модуля в штатном блоке – замена компонента
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Брелок не реагирует на любые действия | Разряд батареи, повреждение корпуса | Заменить элемент питания, проверить целостность платы |
| Замки открываются без световой индикации | Сбой программы брелока | Выполнить переобучение согласно мануалу |
Сложные случаи требуют диагностики CAN-шины: обрывы в проводке между блоком управления замками и ЭБУ автомобиля препятствуют передаче команд. Коррозия разъемов или выход из строя реле дополнительных каналов также блокируют сигнализацию ручного управления.
Ошибки при срабатывании отдельных дверей
Неисправность одной двери при корректной работе остальных часто связана с локальными дефектами. Основные причины включают нарушение электрических соединений в контуре конкретной двери, механические повреждения тяг или защелок, а также износ компонентов привода. Отсутствие синхронизации с командными сигналами блока управления может проявляться как частичный отказ только при дистанционном управлении.
Сопротивление движению механизмов из-за загрязнения или коррозии усиливает нагрузку на актуатор, провоцируя перегрев и преждевременный выход из строя. Отдельно проверяют состояние проводки в дверных гофрах – переломы жил здесь возникают из-за постоянного изгиба при открывании. Окисление контактов в разъемах и нарушение изоляции также являются типичной скрытой проблемой.
Типичные ошибки и решения:
| Симптом | Возможная причина | Диагностика/Решение |
|---|---|---|
| Только одна дверь не блокируется | Отсутствие питания актуатора, обрыв провода | Прозвонка цепи мультиметром, проверка подключения у блока управления |
| Задержка срабатывания двери | Клининие тяг, износ привода | Смазка механизма замка, замена актуатора |
| Дверь не реагирует на брелок/кнопку | Окисление контактов, замыкание на массу | Чистка разъемов, замена поврежденных участков проводки |
| Блокировка работает с ручных команд | Сбой калибровки привода, программная ошибка | Активация режима обучения замка (если предусмотрено) |
Примечание: Для поиска обрыва в дверной трассе провода используют метод последовательной диагностики – от блока управления до актуатора.
Постоянное мигание светодиода блока
Постоянное мигание светодиода на блоке управления центральным замком – это диагностический сигнал, указывающий на наличие неисправности в системе. Частота или последовательность миганий обычно соответствует конкретным кодам ошибок, расшифровка которых зависит от модели автомобиля и типа блока централизации.
Причины такого поведения могут быть разнообразными: от сбоя связи между блоками автомобиля до механических повреждений элементов замков. Важно точно определить характер мигания (например, длинные или короткие импульсы, паузы) и свериться с мануалом конкретного авто для понимания сути проблемы.
Основные причины и диагностика
- Ошибки связи CAN-шины: Мигание часто вызывается обрывом проводов, окислением контактов или сбоем в обмене данными с другими модулями (например, ЭБУ двигателя или кузовным контроллером). Проверка мультиметром целостности шины обязательна.
- Неисправность концевиков дверей/багажника: Зависание микрикрика в положении "открыто" нарушает логику работы системы. Тестируется путём отсоединения клемм АКБ на 10 минут для сброса ошибки.
- Сбой программирования блока: Требуется повторная инициализация через диагностический разъём OBD-II с помощью спецоборудования.
- Механический заклини замка: Проверяется плавность хода штока привода при ручном подёргивании двери.
Действия при появлении мигания
- Зафиксировать цикл миганий (записать на видео), сравнить с таблицей кодов в руководстве по ремонту.
- Произвести визуальный осмотр проводки и разъёмов блока на предмет коррозии или повреждений.
- Отключить и заново подключить АКБ для попытки сброса временного сбоя.
- Если проблема сохраняется – выполнить компьютерную диагностику на СТО или автосервисе.
Замок блокируется только механически
Основная проблема заключается в том, что двери автомобиля блокируются исключительно механическим поворотом ключа в водительской двери. Электрические функции – управление с пульта ДУ, кнопкой в салоне или автоматическая блокировка при начале движения – не работают. Это сигнализирует о неисправности в электронных компонентах системы центрального замка, так как механическая часть сохранена.
При таком сценарии управляющий сигнал от блока ЦЗ не доходит до актуаторов (исполнительных механизмов) дверей. Важно исключить простые причины перед углубленной диагностикой: севший аккумулятор брелока или основной АКБ автомобиля, сгоревший предохранитель цепи центрального замка (обычно в монтажном блоке салона или под капотом).
Возможные причины неисправности
- Выход из строя блока управления ЦЗ: Поломка реле, короткое замыкание, коррозия контактов или внутренние сбои процессора.
- Обрыв или повреждение проводки: Перетертые провода в гофре между кузовом и дверью (чаще со стороны водителя), окисление разъемов блока или актуаторов.
- Неисправность дверного концевика (микровыключателя): Водительская дверь не передает сигнал "закрыто" в блок ЦЗ, блокируя выполнение команд.
- Проблемы с актуаторами других дверей: Зависший моторчик одной из дверей может "подвисать" всю систему (актуально для последовательных схем).
Диагностика и устранение
- Проверьте предохранитель (проведите визуальный осмотр или тест мультиметром).
- Инспектируйте состояние проводки в дверных гофрах на предмет перелома/перетирания.
- Протестируйте напряжение на разъемах актуаторов при нажатии кнопки блокировки. Отсутствие напряжения укажет на проблему "на входе" (блок, проводка).
- Очистите контакты водительского замка и микровыключателя двери.
- Используйте диагностический сканер для выявления ошибок в модуле ЦЗ (если поддерживается).
- При подозрении на неисправность блока его демонтируют, проверяют контакты на коррозию, физические повреждения и пробуют заменить на заведомо рабочий (при наличии).
Проверка предохранителя цепи центрального замка
Проводить диагностику предохранителя следует при полном отказе центрального замка или отсутствии реакции на команды с брелока/кнопки в салоне. Отключите зажигание перед проверкой! Расположение блока предохранителей зависит от модели авто: чаще под капотом (монтажный блок возле аккумулятора) или в салоне (под торпедо со стороны водителя, в бардачке или под пластиковыми накладками).
Используйте схему на крышке блока или мануал для идентификации предохранителя ЦЗ (обычно обозначен как C-LOCK, DOOR LOCK или символ замка). Достаньте его специальными пластиковыми щипцами. Визуально осмотрите перемычку внутри предохранителя - обрыв или потемнение металла/пластика укажет на перегорание. Для точной проверки примените мультиметр в режиме прозвонки: касание щупов к обоим контактам должно вызывать звуковой сигнал (при отсутствии звука - предохранитель неисправен).
Особенности замены
- Номинал обязателен: Устанавливайте предохранитель исключительно с тем же амперажом (например, 10A)
- Причины перегорания: короткое замыкание в проводке замков, заклинивание актуаторов, попадание влаги в разъемы
- Повторное срабатывание: Если новый предохранитель сразу перегорает - ищите КЗ в цепи перед установкой следующего
Тестирование напряжения на клеммах блока управления центральным замком
Подготовьте мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном до 20В. Отключите разъём блока управления для безопасного доступа к клеммам. Требуется принципиальная схема конкретной модели авто для идентификации назначения контактов – обычно это провода питания (12V), массы (GND) и управляющие сигналы.
Подключите красный щуп мультиметра к тестируемой клемме разъёма, чёрный – к кузову авто (чистая металлическая поверхность). Включите зажигание и активируйте центральный замок с брелока или кнопки салона. Фиксируйте показания прибора при каждой операции (открытие/закрытие), сравнивая их с нормативными значениями из технической документации.
Критические точки контроля:
- Постоянное питание: 12V между клеммой "B+" и массой при включённом зажигании
- Управляющие сигналы: кратковременные импульсы 0-12V на выводах двигателей замков при активации
- Масса: отсутствие напряжения (0V) между клеммой "GND" и кузовом авто
| Тип неисправности | Возможные причины |
|---|---|
| Отсутствие 12V на "B+" | Обрыв цепи, перегоревший предохранитель, неисправность реле |
| Плавающее напряжение на GND | Плохой контакт с кузовом, окисление |
| Нет импульсов управления | Выход из строя драйверов БУ, обрыв сигнальных проводов |
Важно: при повреждении изоляции проводов возможно появление паразитных напряжений. Для проверки целостности цепей дополнительно измерьте сопротивление между клеммами БУ и исполнительными механизмами.
Программирование нового блока управления
После установки нового блока управления центральным замком необходимо выполнить его программирование (адаптацию) для синхронизации с бортовой сетью автомобиля. Процедура активирует базовые функции модуля, прописывает его идентификатор в электронных системах автомобиля и позволяет сопрячь пульты ДУ с приемником.
Стандартная последовательность включает подключение диагностического сканера, выбор соответcтвующего раздела "Центральный замок", инициализацию блока и следование подсказкам ПО. Точный алгоритм зависит от марки/модели, например, для некоторых автомобилей VAG Group требуется прописать параметры через меню "Adaptation", а в BMW используется процедура "Relearn control unit".
Ключевые этапы программирования
- Подключение сканера: OBD-II адаптер + совместимое ПО (например, VCDS, Launch, Delphi).
- Авторизация: Ввод заводского кода доступа или логина дилера.
- Сброс ошибок: Очистка унаследованных кодов неисправностей.
- Калибровка: Фиксация данных датчиков положения дверей/багажника.
- Привязка пультов: Активация режима обучения радиоключей (обычно длительным нажатием кнопки).
Распространенные проблемы после установки
| Симптом | Вероятная причина | Решение |
| Блок не определяется сканером | Некачественное подключение питания | Проверка предохранителей и контактов |
| Ключи не записываются | Ошибка в процедуре привязки | Повтор с соблюдением временных интервалов |
| Срабатывание замков рывками | Неправильные настройки усилителя | Корректировка параметра "Impuls Door Lock" |
Важно: При использовании б/у блоков предварительно удалите привязку к предыдущему авто (через "Factory reset" в ПО). Настройка чувствительности датчиков удара требует тестовых поездок с записью данных в реальном времени.
Замена неисправных дверных актуаторов
Основной симптом неисправности актуатора – частичный или полный отказ механизма блокировки конкретной двери при исправной работе остальных элементов системы центрального замка. Диагностируется проверкой напряжения на разъёме привода во время команды на открытие/закрытие и прослушиванием характерного жужжания при попытке срабатывания. Отсутствие напряжения указывает на проблемы с проводкой или БУЦЗ, тогда как наличие питания без движения механизма подтверждает выход актуатора из строя.
Независимая замена требует демонтажа внутренней обшивки двери. Предварительно отключается АКБ, после чего снимаются крепежи (саморезы, фиксаторы, декоративные заглушки), удерживающие панель. Учитывайте расположение динамиков, оконных регуляторов и проводки. После снятия обшивки актуатор обнаруживается за металлическим листом двери, обычно закреплён рядом с наружной ручкой и замком.
Пошаговая процедура замены
- Отсоедините электрический разъём от старого привода.
- Выкрутите монтажные болты (обычно 2-3 шт.), фиксирующие корпус.
- Извлеките механизм, освободив тяги ручки и замка от пластиковых клипс (требует аккуратного отжима защёлок).
- Сравните новый актуатор со старым, убедитесь в совпадении креплений и рычагов.
- Установите новый привод, подключите тяги до чёткой фиксации в крепежах.
- Соберите конструкцию в обратном порядке, проверьте плавность хода рукоятки до монтажа обшивки.
Важные нюансы:
- Универсальные актуаторы требуют ручной подгонки тяг по длине.
- Смажьте подвижные элементы литиевой смазкой при сборке.
- Проверьте работу замка до финальной установки обшивки для исключения перекоса.
| Типичные сложности | Решение |
|---|---|
| Сломанные пластиковые клипсы тяг | Замена крепежей из ремкомплекта |
| Коррозия контактов разъёма | Очистка контактов, обработка WD-40 |
| Несовпадение геометрии нового актуатора | Подбор аналога по VIN-коду авто |
Поиск обрыва проводки в гофрах дверей
Проверку начинайте с визуального осмотра гофры после снятия обшивок двери и стойки кузова. Ищите перетирание проводов в местах изгиба, трещины изоляции или повреждения от коррозии. Сфокусируйтесь на участках у петель двери и входа в кузов.
Подключите мультиметр в режиме прозвонки к цепям центрального замка. Поочередно проверяйте каждый провод в разъёме двери при сгибании гофры. Звуковой сигнал при замыкании указывает на целостность контакта, его исчезновение – на обрыв.
Детальная диагностика проводов
- Снимите разъёмы с блока управления и дверных актуаторов
- Используйте лампу-контрольку (12В) для отслеживания разрыва цепи:
- Подключите один контакт к массе авто
- Второй – к проверяемому проводу на стороне салона
- Свет лампы подтверждает целостность до точки обрыва
- Замер сопротивления при полном открытии/закрытии двери:
Показания мультиметра Проблема 0.5–1.5 Ом Норма ∞ (бесконечность) Полный обрыв Колебания при движении провода Перебитая жила внутри изоляции
Важно: При замене поврежденных проводов используйте термоусадочную изоляцию и удлинение на 10–15 см относительно старого участка. Фиксируйте новую проводку пластиковыми хомутами внутри гофры.
Ремонт окисленных контактов разъемов
Со временем контакты в разъемах системы центрального замка подвергаются коррозии из-за влаги, перепадов температур или воздействия реагентов. Окисление нарушает проводимость сигналов к приводу замков, что приводит к нестабильной работе: дверные фиксаторы срабатывают хаотично, не реагируют на команды с ключа/пульта, либо активируются лишь некоторые двери.
Для диагностики визуально осматривают разъемы при выключенном аккумуляторе: серо-зеленый налет на контактных площадках указывает на окислы. Особое внимание уделяют разъемам на дверях (зон повышенной влажности), блока управления в салоне под панелью/сиденьем, и реле центрального замка в моторном отсеке.
Этапы восстановления контактов
- Отсоедините АКБ и разберите проблемный разъем, аккуратно освобождая фиксаторы.
- Очистите контакты:
- Механически: ластиком или мягкой щеткой по металлу (нейлоновой).
- Химически: аэрозольным очистителем контактов (WD-40 Specialist Electrical Contact Cleaner).
- Высушите контакты сжатым воздухом или безворсовой салфеткой.
- Нанесите токопроводящую смазку (CRC CO Contact Cleaner & Lubricant) для защиты от повторного окисления.
- Соберите разъем, плотно зафиксируйте корпус и подключите АКБ для проверки работы замков.
Типичные ошибки при ремонте
| Ошибка | Последствия | Решение |
|---|---|---|
| Использование металлических щеток | Повреждение токопроводящего слоя контактов | Замена разъема |
| Нанесение смазки на грязную поверхность | Ускорение коррозии под покрытием | Повторная очистка |
| Неполная сушка | Замыкание между контактами | Принудительная сушка феном |
Принудительная инициализация системы центрального замка
Принудительная инициализация (или «переобучение») системы центрального замка – это процедура, выполняемая для сброса текущих настроек блока управления и повторного «обучения» его распознаванию сигналов от ключей-меток, пультов дистанционного управления, а иногда и датчиков положения дверей. Она требуется, когда система перестает корректно реагировать на команды.
Эта процедура обеспечивает перезагрузку логики работы модуля ЦЗ и синхронизацию с существующими электронными ключами/пультами, их перерегистрацию в памяти блока управления, а также потенциальную инсоляцию стандартных заводских настроек функций замкования/отмыкания. Она является программным «лечением» для неполадок связи.
Когда и зачем используется
Принудительная инициализация необходима в следующих нештатных ситуациях:
- Система полностью не реагирует ни на брелок, ни на кнопку в салоне, хотя предохранитель цел.
- Система блокирует двери, но отказывается отмыкать (или наоборот) с любого устройства.
- После замены компонентов: батареи в ключе/пульте, блока управления ЦЗ, аккумулятора автомобиля.
- Потеряна/добавлена новая электронная метка или брелок – необходима их перерегистрация.
- Система работает с перебоями: отпирает только некоторые двери, сигнализация не ставится/не снимается.
Важно: Процедура строго специфична для каждой марки и модели автомобиля. Необходимо использовать точное руководство по сервисному обслуживанию конкретного ТС.
Основные методы инициализации:
- Через диагностический разъем OBD-II: Требуется совместимый сканер и ПО. Позволяет выполнить процедуру максимально точно и получить коды ошибок, может включать углубленную калибровку.
- Через комбинацию действий с замком зажигания, кнопками ЦЗ и педалями: Определенная последовательность включений зажигания, нажатий на кнопки брелка/на дверях, нажатия педали тормоза/газа. Самый распространенный метод в полевых условиях.
- Через сервисную кнопку (Valet switch): Требует доступа к скрытой кнопке (часто в блоке предохранителей или под торпедой), нажатие которой по схеме запускает режим программирования.
Возможные ошибки после инициализации:
| Симптом | Возможная причина/Решение |
|---|---|
| Ключи не сохранились/не настроились | Прервана процедура; неверная последовательность; конфликт старых меток. |
| ЦЗ работает непредсказуемо | Попытка настроить неисправный брелок/ключ; низкий заряд батареи брелка. |
| Сигнализация не срабатывает/ложные срабатывания | Ошибка при связывании ЦЗ и сигнализации; требуется настройка охранной системы отдельно. |
| Отпирание/запирание всех дверей не синхронно | Сбой при инициализации приводов дверей; проблемы с проводкой/исполнителями. |
Учтите: Неудачная инициализация часто указывает на более серьезную программную ошибку контроллера или конфликт систем автомобиля.
Статья "Где находится блок управления центральным замком? Установка, возможные неисправности" подготовлена на основании проверенной информации. Для обеспечения точности сведений были проанализированы авторитетные справочные материалы и технические ресурсы.
Основным источником данных послужили документы автомобильных производителей, профильные руководства для специалистов сервисов, а также результаты диагностики типовых неисправностей. Представленные рекомендации по поиску блока и устранению проблем отражают общепринятую практику ремонта.
Список источников
- Официальные сервисные руководства автопроизводителей (Toyota, Volkswagen, Ford и др.) – содержат схемы расположения блоков управления, принципиальные электрические схемы и алгоритмы программирования для конкретных моделей авто.
- PRO-справочники по автоэлектрике (print-издания типа "Автоэлектрика на 100%" или "Электрооборудование автомобилей") – разделы про иммобилайзеры и центральные замки, включая визуальные схемы монтажа.
- Технические бюллетени TSB (Technical Service Bulletins) – описания распространенных отказов модулей центрального замка и заводские методики устранения от производителей.
- Специализированные ремонтные базы знаний (Alldata, Mitchell On-Demand) – базы данных с пошаговой диагностикой неисправностей ЦЗ, тестами реле, координатами установки блоков в кузове.
- Практические справочники Bosch/ATE по автомобильной электронике – разделы про работу систем безопасности и методы поиска обрывов в цепях управления замками.
- Форумные кейсы профильных СТО (сервисные разделы Drive2.ru, агрегаторов автоуслуг) – разборы реальных случаев межблочной коррозии, ошибок при установке, обзоры проблем после ДТП.
