Блок управления светом Лада Калина - настройка комфорта в пути

Статья обновлена: 18.08.2025

Электронный модуль управления освещением в автомобилях Lada Kalina играет ключевую роль в безопасности и удобстве эксплуатации.

Интеллектуальный блок автоматизирует включение ближнего света, габаритов, поворотников и стеклоочистителей, избавляя водителя от рутинных переключений.

Исправная работа этого компонента критична для четкого взаимодействия всех световых приборов, особенно при движении в темное время суток или сложных погодных условиях.

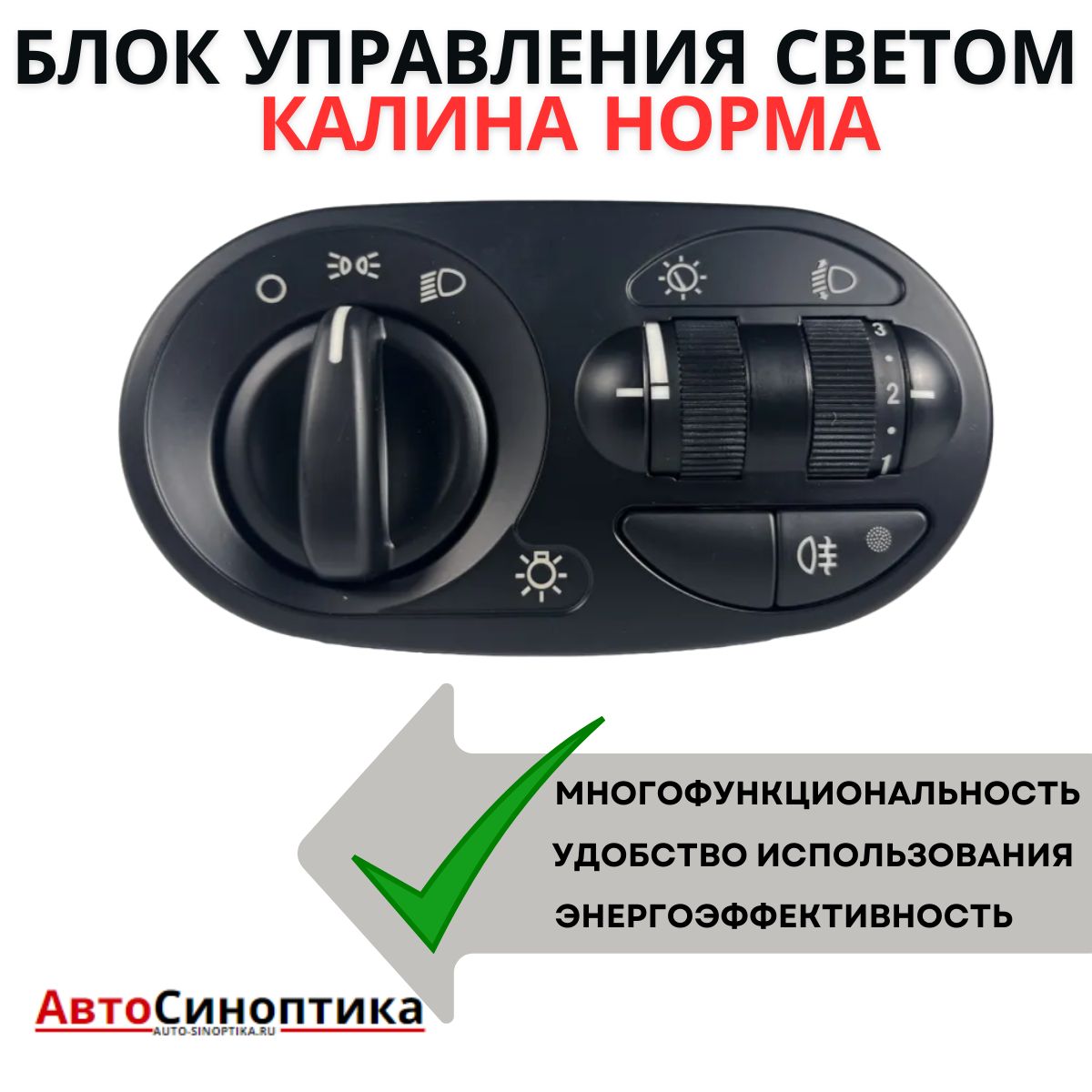

Расположение блока управления светом в салоне

Блок управления светом на Lada Kalina размещен в зоне максимального удобства для водителя, обеспечивая мгновенный доступ к настройкам без отвлечения от дороги. Все переключатели сгруппированы на компактной панели, эргономично вписанной в общую компоновку рулевой колонки.

Конструктивно блок закреплен на кронштейне под рулевым колесом слева, что позволяет управлять световыми приборами движением пальцев левой руки. Такое расположение соответствует стандартам безопасности и продумано для интуитивного использования даже в темное время суток.

Ключевые элементы управления

• Поворотный переключатель режимов: регулирует габариты, ближний/дальний свет, противотуманные фары.
• Рычаг корректора фар: изменяет угол наклона света в зависимости от загрузки авто (3 положения).
• Кнопка включения задних противотуманных фонарей: вынесена отдельно для предотвращения случайных активаций.

Элемент	Функция	Особенности использования
Центральный поворотник	Переключение между режимами освещения	Фиксированные позиции с тактильным щелчком
Выдвижной рычаг	Кратковременный сигнал дальним светом	Срабатывает при легком подтягивании на себя

При эксплуатации важно регулярно проверять фиксацию блока – вибрация может ослабить крепления кронштейна. Для замены ламп или предохранителей модуль демонтируется за 2 минуты: достаточно открутить два самореза крестовой отверткой и отсоединить электропроводку.

Схема подключения контактов блока управления светом

Блок управления светом (БУС) в Lada Kalina объединяет функции управления наружным освещением через единый модуль. Корректное соединение контактов критично для работы фар, габаритов, поворотников и противотуманных огней. Неправильное подключение приводит к отказу систем освещения или короткому замыканию.

Разъем БУС содержит 8 контактов, каждый из которых отвечает за конкретную цепь. Маркировка контактов нанесена на корпусе блока или указана в технической документации. Для подключения используйте оригинальные колодки разъемов с фиксаторами, исключающими самопроизвольное отсоединение.

Распиновка контактов разъема БУС

Номер контакта	Назначение	Цвет провода
1	Постоянное питание +12В (от АКБ)	Красный
2	Управление левым поворотником	Синий
3	Управление правым поворотником	Желтый
4	Масса (GND)	Черный
5	Сигнал габаритных огней	Коричневый
6	Сигнал ближнего света	Белый
7	Управление противотуманными фарами	Зеленый
8	Сигнал дальнего света	Серый

Ключевые особенности подключения:

• Контакты 1 и 4 требуют надежного соединения – перебои приводят к полному отключению БУС
• Цепь поворотников (контакты 2 и 3) защищена предохранителем 10А в монтажном блоке
• При установке неоригинального БУС сверяйте распиновку с заводской схемой электропроводки

Перед финальной сборкой обязательно проверьте функционирование всех режимов освещения. При возникновении ошибок последовательно исследуйте:

1. Целостность предохранителей F5 (10А), F7 (15А), F8 (10А)
2. Наличие напряжения на контакте 1 при включенном зажигании
3. Качество "массы" на контакте 4 и кузове авто

Основные функции подрулевого переключателя

Подрулевой переключатель в Ладе Калина интегрирован в левую часть рулевой колонки, обеспечивая мгновенный доступ к светотехнике без отрыва рук от руля. Его эргономичная форма и логичное расположение кнопок минимизируют отвлечение водителя от дороги.

Конструкция объединяет два основных рычага: верхний отвечает за указатели поворотов и дальний свет, нижний управляет стеклоочистителями и омывателями. Переключение функций происходит короткими или фиксированными движениями рычагов в разных плоскостях.

Ключевые управляемые системы

• Указатели поворотов: Кратковременное движение рычага вверх/вниз для прерывистого сигнала, фиксация – для постоянного включения до завершения манёвра.
• Смена света фар: Переключение ближний/дальний толчком рычага от себя/на себя. Кратковременная активация дальнего света – подтягиванием рычага к себе.
• Дворники лобового стекла:
  1. Одно движение – однократное срабатывание
  2. Положение INT – прерывистый режим с регулируемой паузой
  3. LO – постоянная низкая скорость
  4. HI – максимальная скорость
• Омыватель: Активация струи жидкости и дворников коротким нажатием кольца на конце рычага.

Дополнительные функции	Способ активации
Обнуление суточного пробега	Удержание кнопки сброса на приборной панели при включенном дальнем свете
Корректировка яркости подсветки приборов	Вращение кольца переключателя при выключенном освещении

Важно: При замене ламп или обслуживании системы всегда отключайте соответствующие предохранители во избежание короткого замыкания. Регулярно проверяйте работоспособность всех режимов переключателя – это критично для безопасности.

Активация и деактивация габаритных огней

Управление габаритными огнями на Ладе Калина осуществляется через подрулевой переключатель, расположенный слева от рулевой колонки. Для их включения поверните наружное кольцо переключателя в первое фиксированное положение (значок "⊗"). При этом на приборной панели загорится зеленый индикатор в виде двух симметричных фар.

Деактивация выполняется обратным поворотом кольца переключателя до упора в положение "OFF". Габариты автоматически отключаются при переходе на ближний/дальний свет или при активации аварийной сигнализации. Обязательно проверяйте индикатор на панели после манипуляций для подтверждения состояния огней.

Особенности работы габаритов

Дополнительные функции:

• Огни остаются активными при извлечении ключа зажигания до блокировки дверей
• При парковке с работающими габаритами система подаст звуковой сигнал при открытии водительской двери
• Включение фар ближнего света автоматически активирует габаритные огни

Важно: При длительной стоянке с включенными габаритами контролируйте заряд аккумулятора – они потребляют ~40Вт (5А). Для парковочного режима рекомендуется использовать стояночные огни, активируемые:

1. При выключенном зажигании переведите подрулевой переключатель в нейтральное положение
2. Нажмите кнопку аварийной сигнализации
3. Поверните кольцо переключателя в положение "⊗"

Состояние	Индикатор	Потребление
Габариты включены	Зеленый символ фар	40Вт (5А)
Стояночные огни	Мигающий символ фар	10Вт (1.2А)

Переключение ближнего и дальнего света

Управление светом на Ладе Калина осуществляется через подрулевой переключатель, расположенный слева от руля. Для активации ближнего света необходимо повернуть наружное кольцо переключателя в положение "ближний свет фар" (значок с символом фар и наклонными лучами). Дальний свет включается перемещением самого рычага переключателя от себя до щелчка – при этом на приборной панели загорится синий индикатор с изображением фары и прямыми лучами.

Кратковременное включение дальнего света ("перегазовка") выполняется коротким подтягиванием рычага на себя. Система автоматически вернется в режим ближнего света после отпускания рычага. При активированном ближнем свете повторное перемещение рычага от себя переключит фары обратно на ближний свет и погасит синий индикатор на панели приборов.

Особенности работы и рекомендации

Автоматическое отключение: При включении зажигания блок управления сохраняет последний выбранный режим освещения (ближний/дальний), но дальний свет автоматически деактивируется при повороте ключа в положение "старт". Это предотвращает разряд аккумулятора во время запуска двигателя.

Грамотное использование дальнего света:

• Переключайтесь на ближний свет при встречном разъезде (за 150 м до автомобиля)
• Не используйте дальний свет в тумане – он создает световую стену
• При движении за другим ТС переключайтесь на ближний, чтобы не слепить через зеркала

Ситуация	Рекомендуемый режим
Городское движение	Ближний свет
Трасса без встречных авто	Дальний свет
Дождь/туман	Ближний свет + противотуманные фары

Важно: Регулярно проверяйте углы наклона фар и чистоту рассеивателей. Неправильная регулировка снижает эффективность освещения и ослепляет других водителей даже в режиме ближнего света.

Использование временного режима дальнего света

Временный режим дальнего света на Lada Kalina предназначен для кратковременного предупреждения других участников движения или подсветки удалённых объектов без переключения в постоянный режим. Функция незаменима при обгоне, проезде неосвещённых участков дороги или необходимости привлечь внимание водителя встречного транспорта.

Активация осуществляется лёгким подтягиванием левого подрулевого переключателя "на себя" до первого фиксирующего положения. Дальний свет включается мгновенно независимо от текущего режима освещения (даже при выключенных фарах) и деактивируется автоматически после отпускания рычага.

Ключевые особенности работы

• Беспрерывность работы – длительность свечения соответствует времени удержания рычага рукой
• Нулевое энергопотребление в режиме ожидания – схема не задействует реле при бездействии
• Совместимость с любым текущим освещением (габариты, ближний свет, ПТФ)
• Приоритет над ассистентом света – принудительно отменяет автоматическое переключение АСД

Важно: в отличие от европейских аналогов, в блоке управления Калины не предусмотрена фиксация временного режима в положение "постоянный свет". Для этого требуется отдельное переключение рычага от себя до щелчка.

Принцип работы кнопки противотуманных фар

Кнопка противотуманных фар на блоке управления Lada Kalina представляет собой клавишный выключатель, замыкающий электрическую цепь при нажатии. Она активирует реле, подающее питание на задние противотуманные фонари при выполнении обязательного условия: включенного габаритного или ближнего света фар. Индикатор на самой кнопке загорается при активации, сигнализируя о работе системы.

Конструктивно кнопка интегрирована в общую схему освещения через блок предохранителей. Нажатие физически соединяет контакты, отправляя управляющий сигнал на реле противотуманных фар. Это реле, получив сигнал, замыкает силовую цепь высокого тока, питающую лампы фонарей. При выключении габаритного света цепь автоматически разрывается независимо от положения кнопки.

Ключевые этапы работы

1. Включение габаритного/ближнего света фар (обязательное условие).
2. Нажатие кнопки: замыкание управляющей цепи, активация реле.
3. Подача напряжения 12В через реле на лампы противотуманных фар.
4. Загорание индикатора на кнопке (оранжевый символ фонаря).
5. Повторное нажатие размыкает цепь и отключает фары.

Управление задними противотуманными фонарями

Активация противотуманных фонарей на Ладе Калина осуществляется через подрулевой переключатель света, расположенный слева от рулевой колонки. Для включения необходимо предварительно активировать габаритные огни или ближний свет, после чего повернуть среднее кольцо переключателя до фиксированного положения с пиктограммой заднего фонаря. Контрольная лампа на приборной панели загорится зелёным цветом, сигнализируя о работе системы.

Эксплуатация задних противотуманок разрешена только в условиях недостаточной видимости (туман, сильный дождь, снегопад) согласно ПДД РФ. Яркий свет фонарей слепит водителей сзади при нормальной видимости, поэтому обязательна их деактивация после улучшения условий. Для выключения достаточно повернуть кольцо переключателя в исходное положение – индикатор на панели приборов погаснет.

Ключевые особенности эксплуатации

• Энергопотребление: 21W на каждый фонарь (лампа W21W)
• Блокировка включения: невозможна без активированных габаритов или ближнего света
• Совместимость: работает со всеми модификациями БУС Калина (1118-3747710, 1118-3747710-30 и др.)

Типичные неисправности	Способы диагностики
Перегоревшая лампа	Визуальная проверка нити накаливания
Окисление контактов	Зачистка колодки подключения в багажнике
Отказ реле К6 в БУС	Прозвон мультиметром цепи 85-86 контактов

Важно! При замене ламп используйте только оригинальные комплектующие 21900-3712010-00 – нештатная мощность вызывает перегрев плафона. Регулярно проверяйте герметичность фонаря: конденсат внутри корпуса приводит к коррозизии контактов и короткому замыканию.

Включение аварийной сигнализации на Ладе Калина

Аварийная сигнализация на Ладе Калина предназначена для предупреждения других участников движения в экстренных ситуациях: при ДТП, неисправностях, вынужденной остановке в запрещённом месте или при буксировке. Её активация приводит к синхронному миганию всех указателей поворотов и боковых повторителей.

Управляющая кнопка расположена на центральной консоли торпедо между дефлекторами вентиляции. Она имеет красный цвет и стандартный символ в виде треугольника внутри круга, что позволяет быстро её идентифицировать водителем.

Пошаговая инструкция

1. Найдите кнопку с красным треугольником на центральной панели приборов.
2. Коротко нажмите на неё пальцем (фиксация не требуется).
3. Контролируйте активацию:
   • Загорание индикатора на самой кнопке (красный светодиод)
   • Синхронное мигание всех поворотников
   • Появление соответствующего символа на приборной панели
4. Для отключения повторно нажмите ту же кнопку.

Важный нюанс	Особенность работы
Энергопотребление	При длительном использовании (более 30-60 минут) может разрядить АКБ
Автоматическое включение	Срабатывает при резком торможении с ABS или срабатывании подушек безопасности

При активации аварийки блок управления светом автоматически прерывает работу поворотников – их включение станет возможным только после деактивации "аварийки". Убедитесь, что сигнализация чётко видна другим водителям, особенно в тёмное время суток.

Регулировка чувствительности датчика света

На автомобилях Lada Kalina корректировка порога срабатывания автоматического света осуществляется через бортовой компьютер. Для доступа к настройкам необходимо войти в сервисное меню, используя комбинацию кнопок на подрулевом переключателе.

Процедура выполняется при включенном зажигании и активированном режиме "AUTO" на блоке управления светом. Чувствительность изменяется в процентах, где меньшие значения соответствуют более раннему включению фар при снижении освещенности.

Пошаговая инструкция настройки

1. Выключите свет и переведите рычаг управления в положение "AUTO"
2. Зажмите кнопку сброса суточного пробега
3. Включите зажигание, не отпуская кнопку (дождитесь звукового сигнала)
4. Выберите раздел "Датчик света" в появившемся меню
5. Кнопками "+" и "-" установите значение чувствительности:

   Рекомендуемые настройки	Условия эксплуатации
   20-40%	Городское движение (фонари, туннели)
   50-70%	Смешанный режим
   80-100%	Трасса/сельская местность

6. Сохраните изменения длительным нажатием кнопки сброса пробега

Важные нюансы: Калибровку проводят в сумерках при естественном освещении. Чрезмерное снижение чувствительности вызывает преждевременное включение фар, а завышение параметра приводит к запаздыванию активации. После замены лобового стекла обязательна повторная настройка из-за изменения оптических свойств триплекса.

Активация автоматического включения фар

Функция автоматического включения света на Ладе Калина активируется через бортовой компьютер. При обнаружении низкого уровня освещенности датчик, расположенный на лобовом стекле, передает сигнал блоку управления для включения ближнего света фар и габаритов. Система также деактивирует фары после остановки двигателя с небольшой задержкой.

Для корректной работы проверьте отсутствие загрязнений на датчике света и убедитесь, что режим автоматики не блокируется другими настройками освещения. Ошибки в работе могут возникать при перегоревших лампах или сбоях в датчике, что отображается на приборной панели.

Пошаговая инструкция включения

Алгоритм настройки через подрулевой переключатель:

1. Заведите двигатель и дождитесь загрузки бортового компьютера
2. Кратковременно нажимайте кнопку "Меню" на правом подрулевом переключателе
3. Выберите раздел "Настройки света" с помощью кнопок ↕
4. В подменю "Автофары" установите значение "Вкл"
5. Подтвердите выбор кнопкой "OK"

Особенности работы системы:

• Включает свет через 10-60 секунд после запуска двигателя в темноте
• Сохраняет активность при кратковременных остановках (светофоры)
• Деактивируется при повороте переключателя света в ручной режим

Настройка времени задержки отключения света

Функция задержки отключения света (также известная как "Coming Home/Leaving Home") позволяет фарам или габаритным огням оставаться включенными заданное время после запирания автомобиля. Это повышает комфорт и безопасность при парковке в темное время суток, освещая путь к дому или стоянке.

Для активации и регулировки параметра требуется доступ к блоку управления кузовом (БУК) через диагностический разъем OBD-II. Используйте штатное меню бортового компьютера (если опция доступна в вашей комплектации) или специализированное ПО (например, Kia-DIAG или аналоги).

Пошаговая настройка

1. Активация функции: В разделе "Бортовое оборудование" включите параметр "Задержка выключения света".
2. Выбор режима:
   • Coming Home (свет включается при снятии с охраны)
   • Leaving Home (свет включается при постановке на охрану)
3. Установка времени: В подменю "Длительность освещения" задайте интервал:

   Минимум	10 секунд
   Стандарт	30 секунд
   Максимум	120 секунд

4. Сохранение: Подтвердите изменения кнопкой "ОК" в меню или через диагностическое ПО.

Важно: Наличие функции зависит от года выпуска и комплектации Lada Kalina. При отсутствии заводских настроек потребуется установка дополнительного реле задержки или модернизация БУК.

После настройки проверьте работу системы: при выключении зажигания и открытии двери свет должен гаснуть с установленной задержкой. Корректное функционирование возможно только при исправности датчиков дверей и штатной сигнализации.

Признаки неисправности реле блока управления светом

Некорректная работа осветительных приборов – основной индикатор проблем с реле. Водитель может столкнуться с полным отказом ближнего или дальнего света фар при включении, либо произвольным отключением во время движения. Часто наблюдается хаотичное переключение между режимами без команды с подрулевого переключателя.

Дополнительным сигналом служит несанкционированная активация габаритных огней или подсветки салона при заглушенном двигателе. Это сопровождается быстрым разрядом аккумулятора. В некоторых случаях слышится характерное потрескивание из-под панели приборов – следствие залипания контактов реле.

Ключевые проявления:

• Односторонний отказ фар (только левая/правая фара не реагирует на команды)
• Самопроизвольное включение "аварийки" или поворотников
• Отсутствие реакции на переключение режимов с подрулевого рычага

Симптом	Возможная причина в реле
Фары горят вполнакала	Окисление контактов, снижение пропускной способности
Попеременное затухание ламп	Перегрев катушки реле, потеря контакта
Щелчки без срабатывания света	Механический износ сердечника, обрыв обмотки

Диагностика неработающих режимов освещения

При возникновении проблем с конкретными режимами освещения (например, не включаются габариты, ближний свет или поворотники) на Ладе Калине, первичную диагностику следует начинать с проверки предохранителей и реле, отвечающих за соответствующие цепи. Важно свериться со схемой электрооборудования в руководстве по эксплуатации, так как расположение элементов может отличаться в зависимости от года выпуска автомобиля.

Далее необходимо проверить целостность ламп в неработающих режимах и состояние контактов в разъемах фар, задних фонарей и блока управления светом. Окисление или нарушение соединения часто приводят к локальным отказам. Особое внимание уделите контактам подрулевого переключателя – его механический износ является распространенной причиной частичной потери функций освещения.

Алгоритм поиска неисправностей

Последовательность действий при диагностике:

1. Визуальный осмотр: проверка ламп на предмет перегорания, наличия влаги в оптике, явных повреждений проводки.
2. Тестирование питания:
   • Использование мультиметра для замера напряжения на контактах ламп/разъемов в проблемном режиме.
   • Проверка наличия управляющего сигнала от блока управления светом (БУС) на реле соответствующего режима.
3. Анализ работы БУС:
   • Диагностика ошибок через OBD-II разъем специализированным сканером (например, ELM327 с ПО для Lada).
   • Проверка корректности входных сигналов от датчиков (автоосвещения, положения руля) и переключателей.

Критичные узлы для проверки при отказе отдельных функций:

Режим	Основные компоненты	Типичные неисправности
Ближний свет	Реле K3, предохранитель F7 (15A), подрулевой переключатель, БУС	Обрыв цепи реле, окисление контактов в колодке фар
Габариты	Предохранитель F5 (7.5A), кнопка габаритов, БУС	Коррозия патронов ламп, перегорание нитей
Поворотники	Реле аварийки/поворотов, предохранитель F17 (15A), БУС	Неисправность реле, нарушение контакта в разъемах ЭБУ

Если диагностика подтверждает исправность цепи питания, ламп и переключателей – высока вероятность выхода из строя самого блока управления светом. В этом случае требуется его демонтаж и тестирование на специализированном оборудовании или замена на заведомо рабочий модуль.

Частые проблемы с контактными группами подрулевого переключателя

Основная причина неисправностей кроется в естественном износе подвижных контактов при интенсивной эксплуатации. Постоянное механическое трение и воздействие электрической дуги при коммутации приводят к эрозии и истончению токопроводящих слоёв на рабочих поверхностях.

Окисление контактных площадок из-за попадания влаги или агрессивных реагентов также резко снижает проводимость. Это проявляется как нестабильная работа отдельных функций: например, поворотники срабатывают через раз или габариты включаются только после многократных манипуляций рычагом.

Типичные симптомы неисправности

• Мигание или полное отключение света фар при движении по неровностям
• Необходимость многократно дёргать рычаг для активации поворотников
• Самопроизвольное переключение режимов освещения
• Отказ дальнего/ближнего света при сохранении работы габаритов
• Характерное потрескивание в районе рулевой колонки при использовании переключателя

Диагностика и решения

1. Проверка предохранителей и ламп для исключения альтернативных причин
2. Визуальный осмотр разъёмов и проводки на предмет обрывов
3. Тестирование мультиметром сопротивления контактных групп в разных положениях
4. Очистка контактов специализированными спреями (например, Kontakt U)
5. Замена контактной группы при критическом износе (оригинальный артикул: 11180-3713010-00)

Симптом	Вероятная причина	Средняя стоимость ремонта*
Не работает ближний свет	Обгорание контактов секции "B"	800-1500 руб.
Отсутствует омыватель фар	Коррозия контактов цепи "W"	600-1200 руб.
Не фиксируется дальний свет	Износ фиксатора шарикового типа	1000-2000 руб.

*Цены актуальны для замены контактной группы на СТО в 2023 году без учёта стоимости детали

Самостоятельная замена предохранителей системы освещения

Перед началом работ всегда отключайте зажигание и вынимайте ключ из замка, чтобы исключить риск короткого замыкания. Подготовьте пинцет (обычно входит в комплект блока предохранителей) и запасные предохранители нужного номинала – обычно 5А, 7.5А, 10А или 15А для цепей освещения.

Основной монтажный блок (БПУ) расположен слева от рулевой колонки под пластиковой крышкой. Для доступа потяните крышку на себя в верхней части. На внутренней стороне крышки или в руководстве по эксплуатации найдите схему расположения предохранителей и реле, идентифицируйте элементы, отвечающие за конкретные цепи освещения (фары, габариты, стоп-сигналы и т.д.).

Пошаговая процедура замены

1. Идентификация неисправного элемента: Определите перегоревший предохранитель по схеме. Характерные признаки – расплавленная нить внутри или почерневший корпус.
2. Извлечение: Захватите предохранитель пинцетом из комплекта БПУ. Извлекайте строго вертикально, без перекосов и усилий.
3. Проверка номинала: Убедитесь, что новый предохранитель имеет точно такой же токовый номинал (указан на корпусе в амперах). Установка элемента с большим номиналом опасна!
4. Установка: Вставьте новый предохранитель в соответствующий разъем до упора, соблюдая ориентацию контактов.
5. Проверка: Включите зажигание и активируйте проверяемый световой прибор. Убедитесь в восстановлении работы.

Важные предупреждения:

• Никогда не заменяйте предохранители металлическими предметами (скрепками, монетами) – это гарантированно вызовет короткое замыкание.
• Если новый предохранитель мгновенно перегорает – ищите причину в цепи (КЗ, неисправность лампы, повреждение проводки).
• Используйте только оригинальные или сертифицированные предохранители с цветовой маркировкой согласно номиналу.

Цвет корпуса	Номинал (Ампер)	Защищаемые цепи (примеры)
Коричневый	5A	Подсветка приборов, габариты (передние)
Красный	10A	Ближний свет фар (часто), стоп-сигналы
Голубой	15A	Дальний свет фар, противотуманные фары

Снятие и установка подрулевого переключателя

Перед началом работ обязательно отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и срабатывания подушки безопасности. Убедитесь, что рулевое колесо зафиксировано в прямом положении, а ключ зажигания извлечен из замка.

Демонтируйте пластиковую декоративную накладку рулевой колонки, аккуратно поддевая её плоской отверткой с защищенными лезвиями. Проверьте наличие крепежных винтов под накладкой, которые могут фиксировать переключатель.

Инструменты для работы

• Торцевой ключ на 10 мм (для клеммы АКБ)
• Крестообразная отвертка
• Пластиковый монтажный инструмент
• Фонарик для подсветки рабочей зоны

Последовательность снятия:

1. Нажмите фиксатор разъема жгута проводов переключателя
2. Аккуратно отсоедините электронный коннектор, придерживая корпус
3. Выкрутите два крепежных винта крестовой отверткой
4. Потяните блок переключателя на себя, освобождая направляющие
5. Извлеките устройство из посадочного гнезда

Внимание: Не прикладывайте излишнее усилие при демонтаже – направляющие элементы пластикового корпуса хрупкие. Проверьте состояние контактов разъема при выявлении коррозии.

Установка нового блока:

1. Совместите выступы корпуса с пазами крепления на рулевой колонке
2. Задвиньте переключатель до характерного щелчка
3. Зафиксируйте устройство крепежными винтами без перетяга
4. Подсоедините разъем жгута проводов до защелкивания

После монтажа выполните подключение АКБ и обязательную проверку всех функций: указатели поворотов, ближний/дальний свет, дворники. Убедитесь в корректной работе подрулевого переключателя при запущенном двигателе.

Чистка окислившихся контактов в разъемах

Окисление контактов в разъемах блока управления светом Lada Kalina – частая причина неисправностей: мерцания фар, отказа поворотников или габаритов. Образование налета нарушает проводимость тока, особенно в условиях повышенной влажности или после попадания реагентов.

Регулярная диагностика и чистка предотвращают внезапные отказы осветительных приборов. Работы требуют аккуратности и минимального набора инструментов, но существенно повышают надежность электросистемы автомобиля.

Порядок действий

1. Отсоединение аккумулятора: Снимите минусовую клемму для исключения короткого замыкания и защиты ЭБУ.
2. Доступ к разъемам:
   • Найдите блок управления светом (обычно за панелью приборов или под рулевой колонкой).
   • Аккуратно отсоедините все проблемные разъемы, нажав на фиксаторы.
3. Визуальный осмотр: Выявите контакты с зеленоватым, белым налетом или темными пятнами.
4. Чистка:
   • Мягкая щетка + очиститель: Нанесите спецсредство для электроники (WD-40 Contact Cleaner, LIQUI MOLY Kontakt Spray) на контакты, обработайте щетинной щеткой.
   • Ластик: Для устойчивых загрязнений аккуратно потрите контактные площадки стирательной резинкой.
   • Без агрессивных средств! Не используйте наждак, нож или ацетон – повредите защитное покрытие.
5. Сушка: Дождитесь полного испарения очистителя (5-10 мин).
6. Защита: Нанесите токопроводящую смазку или антикоррозийный спрей на контакты.
7. Сборка: Плотно зафиксируйте разъемы на блоке управления, подключите АКБ.

Критические моменты

Не отключать разъемы под напряжением	Риск выгорания дорожек блока
Проверка фиксации после сборки	Неплотное соединение вызовет нагрев
Контроль состояния уплотнителей	Трещины в резинках разъема – путь влаге

После чистки протестируйте все функции освещения. Устранив окисление, вы восстановите стабильный контакт и продлите срок службы блока управления.

Решение проблемы самопроизвольного отключения фар

Самопроизвольное отключение фар на Лада Калина часто связано с неисправностями в блоке управления наружным освещением (БУНО) или цепи питания. Основная причина – перегрев реле ближнего света из-за недостаточной нагрузки при использовании светодиодных ламп вместо штатных галогенных.

Энергопотребление светодиодов значительно ниже, что приводит к преждевременному срабатыванию тепловой защиты реле внутри блока. Проблема проявляется хаотичным погасанием фар через 5-20 минут работы, особенно в тёплую погоду.

Способы устранения

Штатное решение: Установка резисторов-обманок параллельно фарам для имитации галогенной нагрузки. Монтируются в подкапотном пространстве с обязательным теплоотводом. Эффективно, но требует точного подбора сопротивления (обычно 6-8 Ом мощностью 50 Вт).

Альтернативные методы:

• Замена реле в БУНО на версию с пониженной чувствительностью к току
• Внешнее подключение реле ближнего света через дополнительный блок
• Чип-тюнинг БУНО с перепрошивкой порога срабатывания защиты

Метод	Надёжность	Сложность
Резисторы-обманки	Средняя	Низкая
Замена реле в БУНО	Высокая	Средняя
Внешнее реле	Максимальная	Высокая

Важно: При установке резисторов избегайте контакта с пластиковыми деталями – возможен прогрев до 200°C. Для комплексного решения рекомендуется диагностика контактов разъёма БУНО и состояния массы кузова.

Ремонт залипающих кнопок на блоке управления

Залипание кнопок на блоке управления светом Лады Калины обычно вызвано загрязнением контактных групп или износом резиновых колпачков под клавишами. Пыль, крошки и липкие жидкости проникают внутрь корпуса через щели, образуя плёнку на токопроводящих дорожках. Это нарушает электрический контакт и приводит к неадекватной реакции кнопок на нажатие.

Игнорирование проблемы усугубляет ситуацию – залипание может спровоцировать короткое замыкание или полный отказ системы освещения. Для восстановления работоспособности потребуется разборка блока и механическая чистка. Процедура не требует специнструментов, но нужна аккуратность при обращении с хрупкими пластиковыми фиксаторами.

Этапы ремонта

1. Снятие блока управления:
   • Отключите минусовую клемму АКБ
   • Подденьте плоской отвёрткой защёлки по периметру панели
   • Отсоедините фишки проводов, нажав на фиксаторы
2. Разборка корпуса:
   • Выкрутите винты крепления задней крышки
   • Аккуратно разделите половинки корпуса, отжимая клипсы
   • Извлеките плату с кнопками и резиновую мембрану
3. Чистка компонентов:
   • Промойте резиновые колпачки мыльным раствором
   • Обезжирьте контактные площадки на плате изопропиловым спиртом
   • Удалите налёт с токопроводящих резисторов ластиком

Важно! После чистки просушите все детали 2-3 часа. При сборке проверяйте совпадение колпачков с кнопками. Если контакты повреждены коррозией, восстановите дорожки токопроводящим лаком.

Симптом	Причина	Решение
Кнопка не возвращается	Деформация резинового колпачка	Замена мембраны
Срабатывание без нажатия	Загрязнение контактной группы	Чистка спиртом
Прерывистая работа	Окисление дорожек	Восстановление проводящего слоя

При сильном износе резиновых элементов купите ремкомплект (артикул 11180-3724080-00). Для профилактики раз в год обрабатывайте стыки корпуса силиконовой смазкой – это предотвратит попадание пыли.

Обход неисправного датчика света своими руками

При выходе из строя датчика света на Ладе Калина автоматическое включение фар перестает работать, что создает неудобства и нарушает ПДД. Временное решение – ручное управление светом через штатный переключатель на подрулевом рычаге.

Для полного восстановления автоматики потребуется замена датчика, но если это невозможно, можно реализовать физический обход цепи. Работы требуют базовых знаний автоэлектрики и аккуратности при обращении с проводкой.

Порядок обхода датчика

Необходимые материалы:

• Изолента ТУТ-герметик
• Провод сечением 0.75-1.5 мм² (20 см)
• Клеммы "мама" 2 шт.

Важно! Отключите "-" клемму АКБ перед началом работ.

1. Снимите пластиковый кожух под рулевой колонкой (3 самореза Torx T20)
2. Найдите разъем датчика света (черный 3-контактный штекер за блоком предохранителей)
3. Подключите перемычку между контактами:

   Цвет провода	Назначение
   Красный	+12V после зажигания
   Черный	Масса
   Синий	Сигнал к блоку управления

4. Соедините проводом красный (+12V) и синий (сигнальный) контакты через клеммы
5. Надежно заизолируйте соединения, закрепите провод вдоль штатной проводки
6. Соберите кожух, подключите АКБ

Проверка: после включения зажигания габариты и ближний свет должны активироваться независимо от освещенности. Для отключения используйте ручной переключатель в положение "0".

Замена перегоревших лампочек индикации на блоке

Для замены перегоревших лампочек потребуется демонтировать блок управления светом из центральной консоли автомобиля. Аккуратно подденьте пластиковую накладку вокруг блока тонкой неметаллической картой или медиатором, отсоедините разъемы проводов, затем извлеките блок, открутив крепежные винты.

После извлечения разберите корпус блока, отщелкнув фиксаторы по периметру. Найдите неработающие лампы на печатной плате – они расположены за кнопками подписи. Проверьте целостность нити накала визуально или тестером.

Порядок замены ламп

1. Выпаивайте перегоревшие лампы маломощным паяльником (25-40 Вт), избегая перегрева соседних элементов.
2. Установите новые лампы накаливания того же типоразмера (обычно T3 или T5) с идентичным напряжением (12V).
3. Нанесите канифоль, аккуратно припаяйте контакты, удалите излишки припоя.
4. Соберите блок в обратной последовательности, проверьте работу всех индикаторов перед установкой в консоль.

Важные нюансы:

• Используйте только лампы с оранжевым колбой для сохранения заводского цветового оформления.
• При замене нескольких ламп меняйте их все одновременно – остальные близки к выработке ресурса.
• Избегайте LED-аналогов без доработки схемы: штатная электроника рассчитана на определенное сопротивление.

Параметр	Значение
Тип лампы	T3/T5 накаливания
Напряжение	12V
Мощность	1.2-2W
Цвет свечения	Оранжевый (колба)

После монтажа убедитесь в отсутствии засветки соседних сегментов и плавности хода кнопок. При появлении дребезга контактов разберите блок повторно и отрегулируйте положение платы относительно клавиш.

Восстановление работы указателей поворота

Неисправность указателей поворота на Lada Kalina чаще всего связана с выходом из строя реле прерывателя, расположенного в блоке управления светом (БУС). Первым шагом проверьте работу аварийной сигнализации: если она функционирует нормально, проблема локализована в цепи управления поворотниками через подрулевой переключатель.

Отказ реле проявляется в нескольких вариантах: полное отсутствие мигания ламп, чрезмерно высокая или низкая частота мигания, постоянное горение без прерывания. Для диагностики потребуется мультиметр и доступ к блоку предохранителей в салоне автомобиля (обычно расположен под панелью со стороны водителя).

Этапы диагностики и ремонта

1. Проверка предохранителей F2 (15А) и F12 (7,5А) в монтажном блоке – замените перегоревшие элементы.
2. Тестирование реле поворотов (маркировка K3 или "реле прерывателя"):
   • Извлеките реле из посадочного гнезда БУС.
   • Подайте напряжение 12В на управляющие контакты (схема распиновки указана на корпусе реле).
   • Исправное реле издаст характерные щелчки с частотой ~1 Гц.
3. Контроль питания на контактах подрулевого переключателя при активации поворота – отсутствие напряжения указывает на обрыв проводки.
4. Проверка ламп и патронов в фарах/повторителях: окисление или несоответствие мощности ламп (штатно – 21W) нарушает работу реле.

Симптом	Вероятная причина	Решение
Поворотники не включаются	Сгоревшее реле K3, перегорел предохранитель F12	Замена реле/предохранителя
Мигают слишком быстро	Перегорела лампа в одной из секций, плохой контакт в патроне	Замена лампы, зачистка контактов
Горят без мигания	Внутреннее залипание реле K3	Установка нового реле

Важно! При установке нового реле используйте только оригинальные детали (артикул 1117-3747-110) или проверенные аналоги – некачественные реле быстро выходят из строя. Если после замены элементов неисправность сохраняется, проверьте целостность проводов от БУС к подрулевому переключателю и массу кузова в точках крепления блоков фар.

Калибровка датчика дождя для синхронизации со светом

Калибровка датчика дождя на Ладе Калина необходима для точного взаимодействия с блоком управления светом, особенно при активации функции автоматического включения дворников и света в дождливую погоду. Процедура настраивает чувствительность сенсора к каплям воды на лобовом стекле, предотвращая ложные срабатывания или задержки реакций системы.

Выполняется калибровка через диагностический разъем OBD-II с помощью специализированного ПО (например, "Lada Diag" или "OpenDiag"). Требуется соблюдение условий: чистое сухое стекло, ровная поверхность установки, отсутствие прямых солнечных лучей. Неверная калибровка приводит к некорректной работе автоматики – несвоевременному включению фар или омывателей.

Этапы калибровки

1. Подключение диагностического сканера к порту OBD-II под рулевой колонкой
2. Активация режима обучения датчика в программе
3. Нанесение калибровочной метки на стеклоочиститель согласно схеме производителя
4. Запуск теста чувствительности с последующей корректировкой параметров
5. Проверка работы системы путем имитации дождя (распыление воды)

Параметр	Нормальное значение	Признак ошибки
Скорость реакции	2-3 секунды	Задержка >5 сек.
Интенсивность работы дворников	Плавное увеличение	Резкие переходы между режимами
Связь с фарами	Включение ближнего света при активации дворников	Отсутствие синхронизации

Важно: После замены лобового стекла или самого датчика обязательна повторная калибровка. Используйте только оригинальные клеевые основы – несоответствие толщины или прозрачности материала нарушает оптические характеристики сенсора.

При частых ошибках проверьте: чистоту зоны крепления датчика, целостность проводки, отсутствие пузырей в клеевом слое. Для точной настройки в сложных погодных условиях (туман, мокрый снег) применяйте мультирежимные датчики с функцией коррекции под климат.

Модернизация штатного блока управления светом

Штатный блок управления светом (БУС) на Lada Kalina часто ограничивает функциональность и комфорт водителя, особенно при эксплуатации в темное время суток или сложных погодных условиях. Базовые возможности не всегда отвечают современным требованиям к безопасности и удобству, что побуждает владельцев рассматривать варианты апгрейда.

Установка усовершенствованного БУС решает ключевые проблемы: автоматизирует включение света, устраняет "слепые" зоны при маневрировании, предотвращает разряд аккумулятора из-за забытых фар. Современные модули интегрируются со штатной электропроводкой без радикального вмешательства, сохраняя надежность системы.

Основные направления модернизации

Доступные варианты для Калины включают:

• Установка БУС с датчиком освещенности – автоматическое включение ближнего света/габаритов при снижении видимости.
• Активация функции "Coming Home/Leaving Home" – подсветка пути при открытии/закрытии авто с брелока.
• Подключение корректировки угла фар в зависимости от загрузки салона.
• Интеграция с парковочными датчиками для включения "противотуманок" при движении задним ходом.

Преимущества обновленной системы:

1. Повышение безопасности за счет своевременного включения света.
2. Снижение нагрузки на водителя – автоматизация рутинных действий.
3. Энергоэффективность – интеллектуальное управление энергопотреблением.
4. Расширение функционала без замены фар или генератора.

Параметр	Штатный БУС	Модернизированный БУС
Автовключение света	Нет	Да (регулируемая чувствительность)
Адаптивное освещение	Нет	Поворотные фары/дополнительные ПТФ
Защита от разряда АКБ	Ограниченная	Автоотключение через заданное время

При выборе решения учитывайте совместимость с годом выпуска авто и наличие CAN-шины. Современные прошивки позволяют перенастраивать параметры через диагностический разъем OBD-II, что упрощает тонкую адаптацию под индивидуальные нужды.

Установка программируемого блока освещения

Подготовьте необходимые инструменты: крестовую отвертку, набор торцевых ключей, изоленту и мультиметр для проверки напряжения. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ, чтобы исключить короткое замыкание и сбросить ошибки бортового компьютера.

Снимите декоративную накладку рулевой колонки, открутив крепежные винты снизу и по бокам. Аккуратно демонтируйте штатный блок управления светом, отсоединив три электрических разъема, запоминая их расположение – перепутывание контактов приведет к некорректной работе системы.

Подключение программируемого модуля

Соедините разъемы нового блока согласно цветовой маркировке проводов. Для базовой комплектации Калины используйте схему:

Цвет провода	Назначение
Красный	+12V после замка зажигания
Черный	Масса (кузов)
Желтый	Управление габаритами
Синий	Сигнал поворотников

1. Зафиксируйте блок в посадочном месте штатного крепления
2. Проверьте надежность соединений всех клемм
3. Восстановите подачу питания на аккумуляторе

Важно! При первом включении выполните калибровку модуля через мобильное приложение:

• Активируйте Bluetooth на смартфоне
• Запустите фирменное приложение производителя
• Выберите в настройках модель "LADA Kalina II"

Программируйте желаемые функции через меню: автовключение ближнего света при старте двигателя, светодиодную анимацию поворотников, задержку габаритов после запирания авто. Тестируйте каждую опцию перед окончательной сборкой панели.

Интеграция светодиодной подсветки в блок управления

Замена штатной подсветки на светодиодную в блоке управления светом Лады Калина кардинально улучшает эргономику и визуальное восприятие приборной панели в темное время суток. LED-элементы обеспечивают яркое, равномерное освещение кнопок и переключателей без паразитных засветок, снижая нагрузку на глаза водителя.

Техническая реализация требует учета специфики бортовой сети автомобиля и параметров штатного блока. Необходимо подбирать диоды с рабочим напряжением 12В, согласованной цветовой температурой (обычно 6000K для холодного белого) и корректной полярностью подключения для исключения ошибок CAN-шины.

Этапы модернизации подсветки

1. Подбор компонентов:
   • SMD-светодиоды типоразмера 3528 или 5054
   • Токоограничивающие резисторы (120-150 Ом)
   • Термоустойчивый провод сечением 0.5 мм²
2. Демонтаж блока управления: снятие декоративных накладок руля, отключение разъемов и извлечение блока
3. Замена элементов:
   • Вскрытие корпуса блока управления
   • Выпаивание штатных ламп накаливания
   • Установка светодиодов с соблюдением схемы распиновки
4. Тестирование: проверка равномерности свечения и отсутствия мерцания перед сборкой

Параметр	Лампы накаливания	Светодиоды
Срок службы	500-1000 часов	50 000 часов
Потребляемый ток	150-200 мА	20-30 мА
Нагрев элементов	Высокий (60-80°C)	Низкий (30-40°C)

Критически важно: при установке диодов в цепи указателей поворота и дальнего света обязательно использовать штатные резисторы нагрузки для сохранения корректной частоты мигания. Прямое подключение LED без балластных резисторов вызывает сбои в работе реле поворотов.

Подключение дополнительных световых приборов через реле

Прямое подключение мощных световых приборов (ПТФ, световая дуга, дополнительные фары) к штатным цепям блока управления светом (БУС) Калины недопустимо. Это вызывает перегрев проводки и контактов, выход из строя блока и риск возгорания. Реле выступает обязательным буфером, используя слаботочный сигнал от БУС для управления высоким током, поступающим напрямую от аккумулятора.

Правильно реализованная схема гарантирует долговечность БУС, стабильную работу фар и безопасность. Основная нагрузка ложится на силовую цепь с реле и предохранителем, а управляющий вывод БУС лишь замыкает катушку реле, потребляя минимум тока. Это критично для сохранения ресурса электронных компонентов автомобиля.

Схема подключения и ключевые компоненты

Стандартная схема включает следующие элементы:

• Источник питания: Плюсовой провод (сечение не менее 1.5-2.5 мм²) от клеммы аккумулятора через предохранитель.
• Реле: 4-контактное (30, 85, 86, 87). Контакты 85 и 86 – катушка, 30 – вход питания от АКБ, 87 – выход на фары.
• Управляющий сигнал: Контакт 85 реле соединяется с сигнальным выходом БУС (напр., провод ПТФ). Контакт 86 – на массу кузова.
• Защита: Предохранитель (номинал по мощности фар) в разрыв плюсового провода от АКБ к контакту 30 реле.
• Нагрузка: Питающий провод от контакта 87 реле к плюсу фар. Минус фар – на массу.

Последовательность монтажа:

1. Определите сигнальный провод от БУС для нужного света (используйте схему авто/мультиметр).
2. Закрепите реле в моторном отсеке (релейный блок или сухое место).
3. Проложите силовой кабель от "+" АКБ через предохранитель к контакту 30 реле.
4. Соедините контакт 87 реле с "+" клеммой дополнительных фар.
5. Подключите контакт 86 реле к надежной массе кузова.
6. Соедините контакт 85 реле с управляющим проводом от БУС.
7. Подключите "-" фар к кузову (краткий путь, чистый контакт).

Критичные требования:

Параметр	Значение/Требование	Последствия нарушения
Сечение силовых проводов	≥1.5 мм² (до 100Вт), ≥2.5 мм² (>100Вт)	Перегрев, оплавление изоляции
Номинал предохранителя	Расчетный (Мощность фар / 12В) + 20-30% запас	Отказ защиты, пожар
Качество массы	Зачищенный металл, болтовое соединение, защита от коррозии	Нестабильная работа, падение напряжения
Изоляция соединений	Термоусадка, кембрики, отсутствие оголенных участков	Короткое замыкание

Все соединения должны быть механически прочными и защищенными от влаги. Обязательно проверьте работу цепи до финальной укладки проводов. Использование реле с неподходящим током коммутации (ниже потребления фар) выведет его из строя.

Настройка функции Coming Home

Функция Coming Home («Домой») автоматически включает габаритные огни или фары на заданное время после выключения зажигания и закрытия автомобиля. Это обеспечивает освещение пути до двери дома или подъезда в темное время суток, повышая безопасность и комфорт.

Активация и регулировка параметров выполняются через бортовой компьютер автомобиля. Для корректной работы необходимо убедиться, что функция поддерживается вашей версией блока управления светом (БУС) и выполнены базовые условия: включен режим «Auto» на подрулевом переключателе света, а датчик освещенности исправен.

Пошаговая инструкция настройки

1. Включите зажигание (без запуска двигателя)
2. Через меню бортового компьютера перейдите в раздел «Настройки БУС»
3. Выберите пункт «Coming Home» и нажмите «Активировать»
4. Задайте параметры:
   • Время работы (10-120 секунд)
   • Тип освещения: габариты или ближний свет
5. Сохраните изменения кнопкой «OK»

Для проверки: заглушите двигатель, выньте ключ из замка зажигания и закройте автомобиль. Фары должны оставаться включенными установленное время. Если функция не работает, проверьте состояние датчика света в салоне и целостность предохранителя F5 (10А) в монтажном блоке.

Активация режима Follow-me-home на Калине

Режим Follow-me-home ("Свет провожающий") обеспечивает автоматическую подсветку пути после выключения зажигания. Функция активирует наружное освещение на заданное время, позволяя безопасно покинуть автомобиль в темное время суток.

Для работы системы требуется исправное состояние блока управления светом, корректные настройки бортового компьютера и заряженный аккумулятор. Стандартное время подсветки составляет 30 или 60 секунд в зависимости от настроек.

Инструкция по активации

Базовый метод через подрулевой переключатель:

1. Заглушите двигатель и выньте ключ из замка зажигания
2. Потяните рычаг управления дальним светом на себя (к рулю)
3. Отпустите переключатель после характерного щелчка
4. Фары включатся автоматически на установленное время

Изменение длительности подсветки:

Количество активаций	Режим работы
Однократное подтягивание	30 секунд (стандарт)
Двойное подтягивание	60 секунд

Настройка через бортовой компьютер:

1. Включите зажигание без запуска двигателя
2. Через кнопку сброса суточного пробега войдите в сервисное меню
3. Выберите раздел "Настройки света"
4. Установите параметр "Время Follow-me-home"
5. Подтвердите выбор кнопкой сброса пробега

Важно: Функция автоматически отключается при запуске двигателя или ручном включении фар. При разряде АКБ система блокируется для сохранения заряда.

Установка кнопки заднего противотуманного фонаря

Подготовьте необходимые инструменты: новую кнопку заднего ПТФ (артикул 11180-3713010-00), крестовую отвертку, нож, изоленту и пластиковую монтажную лопатку. Обязательно снимите минусовую клемму с аккумулятора перед началом работ для исключения короткого замыкания. Убедитесь, что выбранная кнопка соответствует штатным разъемам электропроводки Калины.

Определите место установки – стандартный вариант расположения в блоке под рулевой колонкой. Снимите декоративную накладку тоннеля, аккуратно поддев ее монтажной лопаткой. Найдите свободное посадочное отверстие для дополнительных кнопок – оно закрыто заглушкой, которую необходимо извлечь.

Процесс подключения

1. Зачистите контакты на штатном жгуте проводов (разъем Х2)
2. Подключите кнопку по схеме:

   Контакт кнопки	Назначение
   1 (красный)	+12V после реле
   2 (черный)	Масса
   3 (желтый)	Управляющий сигнал к блоку BCM

3. Вставьте кнопку в посадочное место до характерного щелчка
4. Проложите провод управления вдоль штатной проводки
5. Подключите к блоку BCM (контакт Х1-46)

Важно: После установки подключите АКБ и выполните активацию функции через диагностический сканер. Проверьте работу кнопки – при включении должен загораться индикатор на панели приборов и активироваться задний противотуманный фонарь. Убедитесь в отсутствии ошибок в бортовом компьютере.

Рекомендация: Для защиты цепи используйте дополнительное реле и предохранитель 10А. Все соединения тщательно изолируйте термоусадкой. При возникновении проблем с активацией проверьте состояние контактов в разъемах BCM и целостность предохранителя F20 в монтажном блоке.

Оптимизация энергопотребления системы освещения

Эффективное использование электроэнергии в системе освещения напрямую влияет на нагрузку генератора и срок службы аккумулятора, что критично для стабильной работы автомобиля. Рациональное распределение мощности снижает расход топлива и предотвращает риски разряда АКБ при длительной работе световых приборов в стационарном режиме.

Блок управления светом Lada Kalina интегрирует несколько технологий для минимизации энергозатрат. Аппаратная оптимизация схем питания сочетается с программными алгоритмами, адаптирующими работу осветительных элементов под текущие условия эксплуатации и состояние бортовой сети.

Ключевые решения для снижения энергопотребления

• Динамическое регулирование яркости подсветки приборной панели и кнопок в зависимости от внешней освещённости (датчик освещения)
• Автоматическое отключение габаритов и фар через 30 секунд после извлечения ключа из замка зажигания
• Использование широтно-импульсной модуляции (ШИМ) для питания светодиодных цепей с КПД до 95%

Функция	Экономия энергии	Особенности реализации
Датчик света	До 15%	Плавное затемнение при переходе "день-ночь"
Режим "домашний свет"	До 90%	Кратковременная подсветка пути после парковки
Защита от перегрузки	Защита АКБ	Отсечка питания при падении напряжения ниже 11.5В

Дополнительная оптимизация достигается за счёт контроля исправности ламп: блок мгновенно обнаруживает перегорание, предотвращая паразитные токи утечки. Применение энергоэффективных светодиодов в штатной подсветке вместо ламп накаливания снижает нагрузку на сеть на 60-70%, что особенно заметно при работе ДХО и стоп-сигналов.

Профилактика залипания контактов в зимний период

Зимой перепады температур и повышенная влажность провоцируют окисление контактов в блоке управления светом Лады Калина. Это приводит к их залипанию, нестабильной работе фар, поворотников или габаритов, что критично в условиях короткого светового дня.

Регулярная профилактика предотвращает коррозию и нарушение проводимости электрических цепей. Игнорирование этих мер чревато отказом осветительных приборов, необходимостью дорогостоящего ремонта или замены блока управления.

Эффективные меры защиты

Для предотвращения проблем выполняйте следующие действия:

1. Обработка контактных групп:
   • Наносите токопроводящую смазку (например, Molykote HSC Plus) или аэрозоль-очиститель с защитными свойствами (WD-40 Specialist Electrical Contact Cleaner) на штекеры и колодки жгута проводов.
   • Повторяйте обработку каждые 2-3 месяца в период с ноября по март.
2. Контроль герметичности:
   • Проверяйте целостность резиновых уплотнителей разъемов блока управления (обычно расположен под рулевой колонкой или в моторном щите).
   • Замените поврежденные уплотнения и убедитесь в плотности прилегания колодок.
3. Удаление влаги:
   • После поездки по мокрому снегу или глубоким лужам просушивайте зону установки блока управления бытовым феном на минимальной мощности.
   • Избегайте прямого нагрева пластиковых элементов.

Дополнительные рекомендации: При первых признаках неисправности (мигание фар, самопроизвольное включение/отключение света) немедленно проведите диагностику контактов мультиметром. Используйте только специализированные автохимические составы – бытовые средства могут повредить изоляцию.

Безопасность при работе с электросистемой автомобиля

Перед любыми манипуляциями с блоком управления светом или другой электроникой Лады Калина обязательно отключайте минусовую клемму аккумулятора. Это исключит риск короткого замыкания, случайной подачи напряжения на контакты и повреждения электронных компонентов. Убедитесь, что ключ зажигания извлечен из замка, а все потребители энергии (фары, магнитола) выключены.

При работе с проводкой используйте только изолированный инструмент с неповрежденной изоляцией. Избегайте применения сил при отсоединении разъемов блока управления светом – фиксаторы срабатывают при аккуратном нажатии. Контролируйте целостность изоляции проводов, особенно в местах перегибов у разъемов, и отсутствие влаги в зоне монтажа блока.

Ключевые риски и меры предосторожности

• Электростатический разряд (ESD): Перед прикосновением к блоку управления светом коснитесь неокрашенной металлической части кузова для снятия статики. Микросхемы чувствительны к статическому электричеству.
• Коррозия контактов: Наносите токопроводящую смазку на клеммы разъемов после очистки для предотвращения окисления и обеспечения стабильного контакта.
• Некорректное подключение: Сверяйтесь со схемой электропроводки Калины перед подключением/отключением разъемов блока. Перепутанные провода гарантированно вызовут неисправность.

Опасность	Последствие	Защитное действие
Короткое замыкание	Выход из строя блока, плавление проводов	Обязательное отключение АКБ
Переполюсовка	Сгорание предохранителей, повреждение ЭБУ	Проверка маркировки проводов
Перегрузка цепи	Перегрев, возгорание	Замена ламп только на аналогичной мощности

Не проводите диагностику или ремонт электросистемы под дождем или при высокой влажности. Если блок демонтирован, храните его в антистатическом пакете. При замене предохранителей в монтажном блоке используйте строго номинал, указанный на крышке блока или в мануале. Установка "жучка" или предохранителя большего номинала может привести к пожару.

Проверка целостности проводки мультиметром

Отключите клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Снимите пластиковую накладку под рулевой колонкой, чтобы получить доступ к разъёму блока управления светом Калина, отсоедините фишку от модуля.

Переведите мультиметр в режим прозвонки (значок диода или звуковой сигнал). Один щуп прижмите к металлическому контакту разъёма блока управления, второй – к соответствующему контакту на ответной части фишки (согласно схеме распиновки).

Ключевые этапы диагностики

Проверка основных цепей:

• Цепь питания (контакт +12V): подключите щуп к питающему проводу и «массе» автомобиля. Отсутствие звука укажет на обрыв.
• Цепь «массы» (GND): проверьте соединение контакта массы с кузовом. Нулевое сопротивление подтвердит исправность.
• Сигнальные линии (поворотники, габариты): прозвоните от разъёма блока до соответствующих реле или предохранителей.

Интерпретация показаний:

Показание мультиметра	Состояние проводки
Звуковой сигнал / ≈0 Ом	Цепь цела
Отсутствие сигнала / OL	Обрыв провода
Промежуточные значения (>5 Ом)	Окисление контактов или повреждение жилы

Осмотрите изоляцию проводов на участке от блока управления до моторного щитка на предмет перетираний или оплавлений. При обнаружении обрыва замените повреждённый участок жгута, используя термоусадку для соединения.

После восстановления цепи выполните повторную прозвонку. Установите фишку на штатное место, подключите аккумулятор и проверьте работу световых приборов при включении зажигания.

Диагностика CAN-шины связанных с блоком управления светом

Проблемы в работе световых приборов Lada Kalina часто связаны с неполадками CAN-шины, объединяющей блок управления светом (БУС) с другими электронными модулями (ЭБУ двигателя, приборной панелью, АБС). Отказ обмена данными по цифровой шине приводит к частичной или полной потере функциональности фар, поворотников, стоп-сигналов, а также к появлению ошибок на панели приборов.

Первичная диагностика начинается с визуального осмотра проводки CAN-шины (оранжево-черного и оранжево-коричневого проводов) на предмет обрывов, коррозии контактов или повреждения изоляции. Обязательно проверяются разъемы БУС (расположен за вещевым ящиком) и массы кузова в моторном отсеке/салоне, так как плохой контакт искажает цифровые сигналы.

Ключевые этапы углубленной диагностики

Для выявления скрытых неисправностей выполните последовательно:

1. Сканирование ошибок через OBD-II разъем совместимым сканером (например, АСКАН-10 или ELM327 с ПО). Коды типа Uxxxx указывают на сбои связи с БУС.
2. Анализ параметров CAN-шины в режиме реального времени:
   • Напряжение на линиях CAN-High (должно быть ~2.6 В) и CAN-Low (~2.4 В).
   • Сопротивление между линиями (60 Ом при отключенной АКБ).
   • Амплитуда сигнала (осциллографом).
3. Проверка нагрузки шины путем поочередного отключения модулей для поиска неисправного узла, вызывающего "затухание" сети.

Распространенные причины отказов:

Симптом	Возможная причина	Действия
Мигание всех фар, отказ стоп-сигналов	Короткое замыкание в проводке CAN	Прозвонка цепей мультиметром
Ошибка "U0415" (неверные данные от БУС)	Сбой прошивки блока, плохой контакт	Перепрошивка БУС, чистка разъемов
Отсутствие связи со сканером	Обрыв CAN-линий, неисправность БУС	Проверка сопротивления шины, замена блока

Важно: При замене БУС требуется адаптация нового модуля через дилерское ПО для синхронизации с CAN-сетью. Игнорирование сбоев шины может привести к выходу из строя других электронных компонентов автомобиля.

Взаимодействие блока управления светом с иммобилайзером

Блок управления светом (БУС) в Lada Kalina интегрирован с иммобилайзером через единую CAN-шину, что обеспечивает двусторонний обмен данными для защиты от несанкционированного доступа. При включении зажигания иммобилайзер отправляет в БУС зашифрованный сигнал-идентификатор, подтверждающий легитимность ключа.

Если сигнал верификации не получен или распознан как невалидный, БУС активирует аварийный режим работы световых приборов. Это выражается в многократном мигании габаритных огней и блокировке функций центрального замка, сигнализируя о попытке угона и препятствуя движению автомобиля.

Ключевые особенности взаимодействия

• Автоматическая блокировка дальнего света при отсутствии подтверждения от иммобилайзера.
• Синхронизация с аварийной сигнализацией для визуального оповещения о срабатывании защиты.
• Отключение функции "свет при подъезде" (coming home) при нарушении целостности CAN-шины.

Ситуация	Реакция БУС
Успешная верификация ключа	Штатная работа всех световых функций
Обрыв CAN-шины	Активация аварийных режимов освещения
Попытка запуска с нечипованным ключом	Блокировка управления светом через кнопки на руле

Для восстановления работоспособности после срабатывания защиты требуется перепрограммирование компонентов через дилерский сканер с привязкой новых ключей к иммобилайзеру и БУС. Самостоятельное вмешательство в электропроводку между модулями приводит к постоянным ошибкам в памяти блока.

Обновление прошивки блока управления

Актуальное программное обеспечение устраняет ошибки в работе световых приборов: например, некорректное переключение между дальним и ближним светом, ложные срабатывания датчика дождя или сбои в работе ДХО. Производитель регулярно выпускает апдейты, адаптированные под изменения в электросистеме автомобиля и новые требования безопасности.

Процедура требует специального оборудования – диагностического адаптера (например, OpenDiag, K-Line) и совместимого ПО (как штатного ELAN, так и сторонних решений типа VAG-COM). Неправильная установка версии может привести к полной неработоспособности блока, поэтому важно строго следовать инструкциям для конкретной модели ПО и использовать проверенные прошивки.

Ключевые этапы обновления

1. Подготовка
   • Скачивание официальной прошивки с сайта производителя или доверенных порталов
   • Проверка напряжения АКБ (рекомендуется ≥12.5В)
   • Отключение энергопотребителей (кондиционер, магнитола)
2. Подключение
   • Соединение диагностического адаптера с OBD-II разъемом автомобиля
   • Связка ПК/ноутбука с адаптером через USB/Bluetooth
3. Прошивка
   • Запуск ПО и выбор файла обновления
   • Активация режима записи в блок управления
   • Контроль прогресса без прерывания процесса
4. Верификация
   • Автопроверка целостности ПО после перезагрузки блока
   • Тестирование функций через диагностическое меню
   • Сброс ошибок в журнале ECU

Риски при нарушении процедуры	Меры предосторожности
Блокировка блока управления	Использование ИБП для ноутбука
Потеря связи с датчиками света	Резервное копирование текущей прошивки
Некорректная работа АВТО-режима	Проверка совместимости версий ПО

После успешного обновления выполните калибровку датчика освещенности через сервисное меню – это обеспечит точное срабатывание фар в сумерках. Для моделей с функцией "Coming Home" дополнительно настройте таймер задержки отключения света.

Выбор оригинальных запчастей взамен неисправных

При замене неисправного блока управления светом на Ладе Калина критически важно выбирать оригинальные компоненты. Оригинальные запчасти (артикулы типа 11180-3723090-00 или 21900-3723090-82) гарантируют полную совместимость с электропроводкой автомобиля и корректную работу всех функций: от адаптивного освещения до защиты от коротких замыканий.

Контрафактные аналоги часто не соответствуют заводским стандартам защиты от влаги и вибрации, что приводит к повторным поломкам. Например, поддельные модули могут некорректно управлять дальним светом или вызывать ошибки CAN-шины, фиксируемые бортовым компьютером.

Ключевые критерии выбора

• Проверка артикула – сверяйте номер детали с каталогом LADA (например, для Калина 2 требуется 21900-3723090-82).
• Герметичность корпуса – оригинальный блок имеет уплотнители без зазоров и маркировку завода-изготовителя (ОАО "АВТОВАЗ" или лицензированный партнер).
• Электронные метки – чип внутри модуля должен распознаваться штатным ПО автомобиля при диагностике.

Параметр	Оригинал	Аналог
Ресурс работы	5+ лет	1-2 года
Защита от воды (IP-класс)	IP67	IP44 (чаще всего)
Гарантия производителя	24 месяца	6-12 месяцев

Важно: приобретайте запчасти только у официальных дилеров LADA или проверенных поставщиков, предоставляющих сертификаты соответствия. Это исключит риски установки подделки, способной повредить другие элементы системы освещения.

Аналоги блоков управления светом от других моделей Lada

Блоки управления освещением от Lada Granta демонстрируют высокую степень совместимости с Kalina. Их конструкция и принцип работы идентичны, что позволяет осуществлять прямую замену без модификаций проводки или разъемов. Особенно актуальны блоки от рестайлинговых версий Granta, где усилена защита от перегрузок.

Блоки от Lada Priora также подходят для установки на Kalina, но требуют проверки совпадения распиновки разъемов. Модели Priora, выпущенные после 2013 года, оснащены улучшенными реле и стабилизаторами напряжения, что повышает их надежность в сравнении с базовыми версиями для Kalina.

Сравнение характеристик и особенностей

Модель-донор	Совместимость	Ключевые отличия
Lada Granta	Полная	Аналогичная элементная база, возможна установка без адаптации
Lada Priora	Частичная	Требует проверки распиновки, усиленная защита от КЗ в поздних версиях
Lada Niva Travel	Ограниченная	Дополнительные цепи для внедорожного освещения, необходима перепрошивка
Lada Vesta	Низкая	Цифровая шина CAN, совместима только после установки родной ЭБУ автомобиля

Важные нюансы при использовании аналогов:

• Блоки от Vesta и XRAY требуют синхронизации с иммобилайзером через дилерское оборудование
• Модели для Niva Travel имеют влагозащищенное исполнение, но могут конфликтовать с системой диагностики Kalina
• При установке блока от Priora проверьте маркировку: 2190-3763010-82 совместим, 2190-3763010-00 требует перепайки контактов

Настройка угла наклона фар после замены блока управления светом

Замена блока управления светом на Lada Kalina часто приводит к сбросу заводских настроек угла наклона фар. Это вызывает либо ослепление встречных водителей, либо недостаточную видимость дороги в темное время суток. Корректная регулировка обязательна для безопасности и соответствия требованиям ПДД.

Процедура требует соблюдения строгих условий: автомобиль должен стоять на ровной поверхности с полной заправкой, давлением в шинах по норме и нагрузкой 70 кг на водительском сиденье. Необходимо подготовить отвертку с крестообразным шлицем и доступ к регулировочным винтам фар через технологические отверстия в кузове.

Порядок регулировки

1. Установите машину перпендикулярно стене на расстоянии 5 метров
2. Откройте капот, найдите регулировочные винты в верхней части фар (обычно помечены символами "↕")
3. Включите ближний свет, отметьте на стене центр световых пятен мелом
4. Поворачивайте винты отверткой до совпадения верхней границы светового пучка с отметкой

Параметр	Значение
Допустимое отклонение	1-2 см ниже центра фары
Скорость вращения винта	1/4 оборота за шаг
Контрольная проверка	После 20 км пробега

Важно! При использовании ксеноновых или светодиодных ламп регулировку выполняйте только на СТО с оптическим стендом. Самостоятельные манипуляции с нештатными источниками света часто приводят к критическому отклонению угла рассеивания.

Влияние нештатного освещения на блок управления

Установка светодиодных ламп или ксенона вместо штатных галогенных источников света напрямую влияет на работу блока управления освещением (БУО) Lada Kalina. Основная проблема заключается в различии электрических параметров: светодиоды потребляют значительно меньший ток, а ксеноновые лампы требуют высоковольтных пусковых импульсов и стабильного напряжения.

БУО, рассчитанный на галогенные лампы, интерпретирует сниженное энергопотребление светодиодов как обрыв цепи. Это провоцирует ложные ошибки в системе самодиагностики, приводя к постоянному миганию индикатора неисправности на приборной панели. При использовании ксенона возникают обратные проблемы – блок может фиксировать перегрузку из-за резких скачков напряжения при запуске ламп.

Основные риски и последствия

• Сбои в работе автоматики: некорректное распознавание режимов ближнего/дальнего света, отказ автоматического включения фар при старте двигателя.
• Перегрев и выход из строя блока: попытки БУО компенсировать "нештатное" энергопотребление вызывают перегрузку силовых ключей.
• Потеря гарантии: установка несертифицированного оборудования автоматически аннулирует гарантийные обязательства дилера на электросистему.
• Ошибки CAN-шины: конфликты в бортовой сети могут нарушить работу смежных систем (например, АБС или ЭУР).

Тип нештатной лампы	Воздействие на БУО	Типичные симптомы
Светодиоды (LED)	Ложная диагностика обрыва цепи	Мигание лампочки ошибки, отключение режима "автосвет"
Ксенон (HID)	Перегрузка выходных каскадов	Запах гари, полный отказ блока, затемнение фар при работе

Для минимизации рисков требуется установка корректных обманок (резисторов) или перепрошивка БУО под новые параметры нагрузки. Резисторы, подключенные параллельно лампам, имитируют штатное энергопотребление, но требуют точного расчета мощности и создания дополнительных точек охлаждения. Перепрошивка программного обеспечения блока – более надежное решение, но должно выполняться специалистами с доступом к заводским калибровкам.

Устранение ошибок подсветки панели приборов

Распространенные причины неисправности подсветки включают перегоревшие лампы накаливания (в старых моделях) или светодиоды (в новых), окисление или нарушение контактов в разъемах самой панели приборов или подрулевого переключателя, а также проблемы с самим блоком управления светом (БУС), отвечающим за питание и регулировку яркости.

Перед заменой компонентов критически важна точная диагностика. Начинать следует с проверки самых простых и вероятных причин, постепенно переходя к сложным, таким как неисправность БУС или проводки. Игнорирование этого этапа часто приводит к ненужной замене деталей.

Методы диагностики и устранения

Последовательность действий для выявления и решения проблемы:

1. Проверка предохранителей: Найдите в монтажном блоке предохранители, отвечающие за подсветку панели приборов (часто обозначены как "Подсветка", "Габариты" или "Приборы", F3, F18, F20 в зависимости от года выпуска). Убедитесь в их целостности визуально или тестером.
2. Проверка ламп/светодиодов:
   • Старые модели (лампы): Снимите панель приборов, извлеките подозрительные лампы и проверьте их мультиметром (целостность нити) или визуально (почернение колбы).
   • Новые модели (светодиоды): Требуется более сложная проверка пайки и самих светодиодов на плате панели приборов. Часто требуется замена всей платы подсветки или панели целиком.
3. Проверка контактов и разъемов:
   • Осмотрите разъемы на задней части панели приборов, подрулевого переключателя (особенно если не работает подсветка только при включении габаритов) и самого БУС на предмет окислов, загрязнений, подгорания или неплотной посадки.
   • Очистите контакты специальным средством (WD-40 Contact Cleaner, спирт), аккуратно подогните усики разъемов для лучшего контакта.
4. Диагностика Блока Управления Светом (БУС):
   • Проверьте наличие питания (постоянное +12В и управляющий сигнал с кнопки регулировки яркости) на разъеме БУС согласно схеме для вашей модели Калины.
   • Проверьте выходное напряжение с БУС на разъем, идущий к подсветке приборов, при включенных габаритах и при вращении регулятора яркости (должно меняться).
   • При подозрении на неисправность БУС возможна его замена на заведомо исправный (осторожно с совместимостью версий).

Коды ошибок БУС (если доступна диагностика): Некоторые неисправности БУС могут фиксироваться в его памяти. Диагностика через специальный сканер может выявить коды, связанные с обрывом или КЗ цепей подсветки.

Возможный Код Ошибки	Описание Проблемы
XXXX (Зависит от ПО БУС)	Обрыв цепи подсветки приборной панели
XXXX (Зависит от ПО БУС)	Короткое замыкание на массу цепи подсветки
XXXX (Зависит от ПО БУС)	Короткое замыкание на +12В цепи подсветки
XXXX (Зависит от ПО БУС)	Неисправность цепи регулировки яркости

Устранение неполадок подсветки требует системного подхода: от простой проверки ламп и контактов до диагностики сложной электроники БУС. Тщательная проверка каждого звена цепи гарантирует восстановление комфортной видимости приборов в темное время суток.

Эксплуатация комбинированного переключателя в минусовые температуры

Низкие температуры повышают риск залипания контактов и механического подклинивания переключателя из-за сгущения смазки или образования конденсата. Особое внимание уделите корректному включению дальнего света и работе подрулевого рычага стеклоочистителя, которые подвержены обледенению при попадании влаги в корпус.

Перед началом движения проверяйте свободный ход всех режимов переключателя: указатели поворотов должны четко фиксироваться, а переключение света фар – происходить без задержек. При обнаружении тугого хода или неполного возврата рычага в нейтраль избегайте резких усилий – это может повредить пластиковые элементы.

Практические рекомендации

Для предотвращения проблем используйте следующие методы:

• Прогрев салона: Включите печь на 5-7 минут перед использованием переключателей – теплый воздух снизит обледенение.
• Контроль влажности: Применяйте автомобильные влагопоглотители для минимизации конденсата на электронных компонентах.
• Щадящее управление: Переключайте режимы плавно, без чрезмерного давления, особенно при первом использовании после ночевки на морозе.

Важно: При частых сбоях (самопроизвольное отключение поворотников, нефиксируемый дальний свет) выполните диагностику:

1. Визуально осмотрите колодку подключения на предмет окислов.
2. Проверьте герметичность резинового гофра рулевой колонки.
3. Протестируйте реле стеклоочистителя (контакт 85 в монтажном блоке).

Симптом	Вероятная причина	Экстренная мера
Не срабатывает омыватель	Замерзание форсунок/трубок	Прогрев двигателем + незамерзайка
Поворотники не выключаются	Обледенение фиксатора	Повторное легкое касание рычага

Используйте только морозостойкую смазку (например, Molykote EM-50L) при сервисном обслуживании переключателя – обычные составы кристаллизуются при -25°C. После поездки по снежной каше обязательна очистка рычага от наледи во избежание блокировки утреннего запуска функций.

Восстановление сгоревших дорожек на плате блока

При перегорании дорожек на плате блока управления светом Лады Калина первым шагом является точная диагностика повреждённых участков. Тщательно осмотрите плату под ярким освещением или с использованием лупы, обращая внимание на потемневшие области, вздутия или явные разрывы токопроводящих линий. Особое внимание уделите зонам подключения реле и силовых транзисторов – они чаще всего подвержены перегрузкам.

Для восстановления целостности дорожек потребуется удалить повреждённый участок защитного лакового слоя скальпелем или абразивным инструментом, аккуратно зачистив медь до блеска. Обезжирьте поверхность спиртом, после чего нанесите флюс и с помощью паяльника мощностью 25-40 Вт с тонким жалом восстановите соединение одним из способов:

• Медным проводником: Припаяйте тонкий лужёный провод (0.2-0.5 мм) вдоль разрыва, фиксируя его по концам и через каждые 5 мм.
• Графитным составом: Нанесите токопроводящий лак или клей по траектории дорожки, используя трафарет из скотча для точности.
• Медной фольгой: Вырежьте фрагмент из ремонтного набора, приклейте на место повреждения и пропаяйте края.

Обязательно проверьте мультиметром:

1. Целостность восстановленного участка в режиме прозвонки.
2. Отсутствие короткого замыкания с соседними дорожками.
3. Сопротивление линии – оно не должно отличаться от неповреждённых аналогов на плате.

После пайки изолируйте отремонтированный участок термостойким лаком или компаундом. Перед установкой блока в автомобиль протестируйте его работу на стенде, подав питание и имитируя сигналы с кнопок. Это предотвратит повторное перегорание из-за невыявленных неисправностей смежных компонентов.

Список источников

Для подготовки статьи о блоке управления светом в автомобилях Lada Kalina использовались специализированные технические ресурсы и документация.

Основой послужили материалы, содержащие детальную информацию об устройстве, функционале и типовых неисправностях системы освещения.

• Официальное руководство по эксплуатации и техническому обслуживанию Lada Kalina (издательство АВТОВАЗ)
• Электрические схемы автомобилей Lada Kalina (сервисные мануалы 2004-2013 гг.)
• Технические бюллетени сервисных центров Lada по диагностике блока управления светом
• Форумные обсуждения владельцев Lada Kalina на тематических порталах (Drive2, Lada.Online)
• Статьи об эволюции системы освещения в журнале "Автоэлектроника и электрооборудование"
• Видеоинструкции по самостоятельной замене блока управления светом от сертифицированных автомехаников
• Каталоги запасных частей оригинальных компонентов освещения (Артикулы: 11180-3723090-00, 21900-3723090-00)

Видео: ВАЖНО! БЛОК (МОДУЛЬ) УПРАВЛЕНИЯ СВЕТОМ КАЛИНА (МУС). BLOCK (MODULE) OF KALINA LIGHT CONTROL.


• Isuzu Elf - Рабочая лошадка для любых задач

• Шины Тунга - отзывы, производитель, зимние Нордвей

• Какая шаровая опора выдержит дольше всех?
