Болтовой или сварной каркас - выбор для безопасности авто

Статья обновлена: 18.08.2025

Каркас безопасности – критически важный элемент защиты пилота в автоспорте. Он формирует жесткую клетку вокруг водителя, поглощая энергию удара при аварии.

Существует два основных типа конструкции: болтовой каркас и сваренный каркас. Выбор между ними определяет не только надежность, но и сложность монтажа, сертификацию и возможности эксплуатации автомобиля.

Понимание принципиальных отличий этих конструкций необходимо для обеспечения максимальной безопасности на треке.

Назначение каркаса безопасности в автомобилях

Каркас безопасности служит основной защитной структурой при авариях, деформируясь по заданным зонам для поглощения кинетической энергии. Он предотвращает неконтролируемое разрушение пассажирского отсека, сохраняя жизненное пространство ("капсулу выживания") для водителя и пассажиров даже при сильных ударах.

Дополнительно система распределяет ударные нагрузки по всему кузову, снижая локальные перегрузки. Это защищает не только от фронтальных столкновений, но и от боковых ударов, переворотов и сложных деформаций. Жёсткость каркаса также влияет на точность срабатывания подушек безопасности и работу преднатяжителей ремней.

Ключевые функции

Обеспечение целостности салона при деформации зон смятия
Гашение энергии удара через контролируемое разрушение элементов
Фиксация точек крепления ремней безопасности и кресел
Повышение общей жёсткости кузова для улучшения управляемости

Тип авто	Особенности назначения
Гоночные	Полная защита при переворотах и высокоскоростных ударах
Внедорожники	Защита при кренах и падениях с высоты
Серийные	Оптимизация под краш-тесты (лобовой/боковой удар)

Основные типы каркасов: болтовой vs сварной

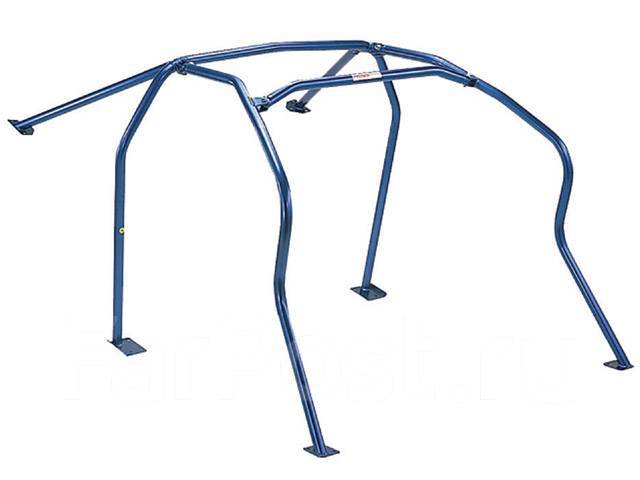

Болтовой каркас собирается с помощью резьбовых соединений (болтов, гаек, шайб), что обеспечивает возможность демонтажа, замены поврежденных элементов и регулировки геометрии без применения специнструмента. Его монтаж требует точного соблюдения схемы затяжки и контроля момента силы.

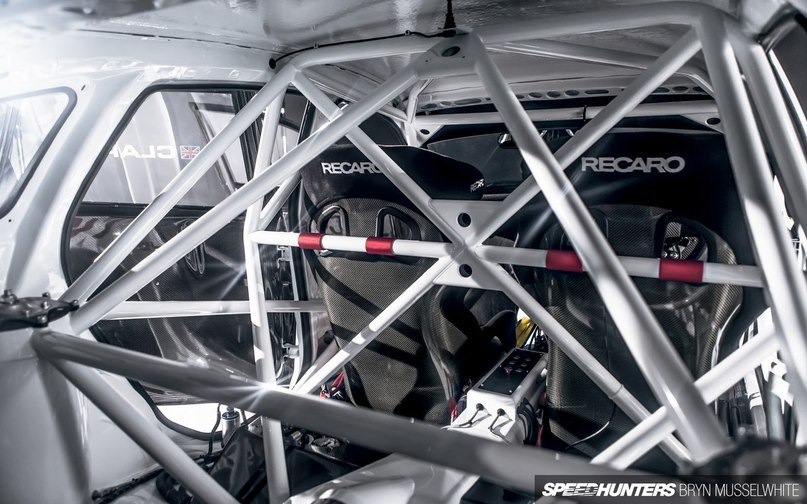

Сварной каркас создается путем неразъемного соединения элементов (труб, профилей) посредством сварных швов, обеспечивая максимальную жесткость конструкции и минимальный вес за счет отсутствия крепежных накладок. Качество напрямую зависит от квалификации сварщика и контроля дефектов швов.

Ключевые отличия

Ремонтопригодность: Болтовой проще чинить в полевых условиях, сварной требует спецоборудования.
Жесткость: Сварной каркас выигрывает за счет монолитной конструкции.
Вес: Болтовой тяжелее из-за массы крепежа и накладок.
Требования к сборке: Для сварного критичен опыт исполнителя, для болтового – точность расчетов соединений.

Критерий	Болтовой	Сварной
Скорость сборки	Быстрее (при наличии готовых отверстий)	Медленнее (требует подгонки и сварки)
Усталостная прочность	Риск ослабления крепежа	Выше при качественных швах
Гибридные решения	Комбинирование методов (сварные модули + болтовое соединение)

Важно: Выбор зависит от назначения ТС – болтовой предпочтителен для внедорожников, где возможен ремонт вдали от сервиса, сварной – для спортивных авто, где критична жесткость кузова.

Требования FIA к спортивным каркасам

FIA устанавливает жёсткие технические регламенты для каркасов безопасности через Приложение J Статьи 253 (Appendix J, Article 253). Основная цель – обеспечение максимальной структурной целостности кузова автомобиля при авариях и переворотах. Каркас обязан поглощать и перераспределять энергию удара, создавая защищённую зону выживания для экипажа.

Допускаются два типа конструкций: сварные (цельносварные) и болтовые (разъёмные). Независимо от типа, каркас должен строго соответствовать утверждённым чертежам FIA и изготавливаться из холоднокатаных бесшовных труб из стали марки T45 (высоколегированная) или легированных сталей типа CM (хромомолибденовых) с минимальным пределом текучести 350 Н/мм². Запрещено использование сварных труб.

Ключевые технические требования

Геометрия и размеры: Диаметр труб регламентирован (минимум 38 мм для основной клетки, 45 мм для передних дуг). Толщина стенок зависит от материала: 2,5 мм для T45, 2,0 мм для CM. Углы между трубами, минимальные радиусы изгибов строго нормированы.
Сварка: Для сварных каркасов обязательна полная непрерывная сварка стыков. Сварка должна выполняться квалифицированным специалистом по стандартам TIG/MIG с использованием правильных присадочных материалов. Качество швов визуально проверяется на отсутствие трещин, пор и непроваров.
Болтовые соединения: В разъёмных каркасах стыковка секций разрешена только через специальные фланцы с использованием болтов минимального класса прочности 10.9 (высокопрочные). Фланцы должны иметь конструкцию, предотвращающую сдвиг и обеспечивающую равномерное распределение нагрузки. Количество точек разъёма ограничено.
Крепление к кузову: Каркас жёстко крепится к силовым элементам шасси/кузова через усиленные монтажные пластины (мин. толщина 3 мм) не менее чем в 8 точках. Пластины должны быть приварены как к каркасу, так и к кузову сплошным швом.
Защита водителя: Обязательны передние дуги (main hoop), боковые дуги, диагональные распорки, дуга рулевой колонки, петли для крепления ремней безопасности и элементы защиты ног и головы (например, боковые "косынки"). Зона головы водителя дополнительно защищается энергопоглощающими панелями (SFI- или FIA-одобренными).

Процедура утверждения (гомологизации)

Испытания на статическую нагрузку: Каркас подвергается тестам на сжатие в боковом и вертикальном направлениях с приложением регламентированных усилий (например, 7,5 тн на боковую дугу). Деформация после снятия нагрузки не должна превышать 50 мм, разрушение не допускается.
Контроль материала: Предоставляются сертификаты на металл, подтверждающие марку стали и её механические свойства. Проверяется соответствие труб (сертификаты, клеймо производителя).
Визуальный и измерительный контроль: Инспекторы FIA проверяют соответствие геометрии чертежам, качество сварных швов или болтовых соединений, толщину труб, правильность установки защитных панелей и точек крепления ремней.
Маркировка: Утверждённый каркас получает клеймо FIA с уникальным номером и годом гомологификации. Маркировка наносится непосредственно на трубу в зоне основной дуги и дуги рулевой колонки.

Каркас теряет гомологизацию при обнаружении коррозии, повреждений (включая микротрещины), несанкционированных модификаций или по истечении срока действия (обычно 10 лет с даты изготовления, если не указано иное в правилах конкретной дисциплины).

Материалы для изготовления каркасов: сталь или сплавы

В автомобильных каркасах безопасности доминируют три типа материалов: углеродистые стали, высокопрочные легированные стали и алюминиевые сплавы. Углеродистые стали (например, SAE 1010) распространены благодаря низкой стоимости и простоте обработки, но уступают в прочности. Легированные стали с добавками хрома, молибдена и никеля (типа 4130 или DOM) обеспечивают превосходную прочность и ударную вязкость при относительно небольшом весе.

Алюминиевые сплавы (серии 6000 или 7000) применяются реже из-за сложностей со сваркой и высокой стоимости, но незаменимы в гоночных классах с жёсткими ограничениями массы. Критический параметр для всех материалов – модуль упругости: сталь сохраняет его на уровне ~210 ГПа, тогда как алюминий (~70 ГПа) требует увеличения сечения элементов для сопоставимой жёсткости, что нивелирует весовые преимущества.

Ключевые сравнительные характеристики

При выборе материала учитывают:

Предел текучести: Легированные стали (до 800 МПа) превосходят алюминий (250-500 МПа)
Энергопоглощение: Сталь пластичнее, равномерно деформируется при ударе
Коррозионная стойкость: Требует обработки (цинкование, покраска), алюминий устойчивее

Параметр	Легированная сталь	Алюминиевый сплав
Плотность (г/см³)	7,85	2,70
Прочность/вес	Высокая	Умеренная
Свариваемость	Хорошая (требуется контроль)	Сложная (деформации, ТВЧ)
Стоимость	Средняя	Высокая

В серийных автомобилях преимущественно применяют легированные стали из-за оптимального баланса цены, технологичности и прочности. Для болтовых каркасов чаще выбирают хромомолибден (4130), так как он лучше переносит нагрузки в зонах креплений. Сварные конструкции допускают использование труб DOM (Drawn Over Mandrel) с контролируемой толщиной стенки.

Расчет нагрузок и прочности конструкции

Расчет нагрузок начинается с определения видов воздействий: статические (масса элементов), динамические (удары, вибрации), инерционные (резкое торможение/разгон) и аварийные (боковые/фронтальные столкновения). Для каркаса безопасности критичны пиковые ударные нагрузки, моделируемые по стандартам FIA или ГОСТ Р 41.94. Анализ включает построение эпюр изгибающих моментов, сдвигающих и крутящих сил по элементам конструкции с учетом точек крепления к кузову.

Прочностные расчеты выполняются методом конечных элементов (МКЭ) в специализированном ПО (например, ANSYS), где каркас дискретизируется на узлы. Учитываются свойства материалов: для сталей 30ХГСА или 20ХГНР предел текучести (σ_т ≥ 700 МПа) и ударная вязкость (KCU ≥ 40 Дж/см²). Вводится коэффициент запаса прочности 1,5–2,0 для компенсации усталостных деформаций и производственных отклонений.

Особенности расчета для разных типов соединений

Ключевые различия при проектировании:

Сварные каркасы: Цельная конструкция обеспечивает равномерное распределение напряжений. Расчет фокусируется на:
- Прочности сварных швов (допускаемое напряжение на срез ≤ 0,65σ_т)
- Зонах термического влияния (риск охрупчивания металла)
- Концентрации напряжений в угловых соединениях
Болтовые каркасы: Требуют отдельного анализа каждого узла крепления. Учитываются:
- Растягивающие/срезающие усилия на болты (класс прочности 10.9 и выше)
- Деформация посадочных мест (риск смятия трубы под фланцем)
- Динамическая осадка крепежа при вибрации

Параметр	Болтовое соединение	Сварное соединение
Коэффициент концентрации напряжений	1,8–2,5 (в отверстиях под болты)	1,2–1,6 (в зоне шва)
Усталостная прочность	Ниже на 20–30% из-за микроподвижек	Выше при отсутствии дефектов шва
Критичные факторы расчета	Затяжка болтов (контроль моментом), износ резьбы	Качество провара, геометрия шва, остаточные напряжения

Для обоих типов обязателен анализ на устойчивость при продольном изгибе стоек и пороговые значения деформации (максимальный прогиб ≤ 50 мм при нагрузке 15 кН). Результаты верифицируются стендовыми испытаниями образцов на растяжение/сжатие и краш-тестами масштабных моделей.

Эргономика: соответствие антропометрии водителя

Каркас безопасности должен обеспечивать оптимальное положение водителя относительно органов управления, учитывая его антропометрические данные: рост, длину конечностей, пропорции туловища. Неправильная геометрия каркаса приводит к вынужденной позе, ускоряющей утомление и снижающей точность реакций в критических ситуациях. Расстояние до руля, педалей и рычага КПП должно соответствовать индивидуальным параметрам без компромиссов в жесткости конструкции.

Высота верхней перекладиды каркаса (hoop) и диагональных распорок критична для безопасного зазора между шлемом и элементами каркаса. Минимальное расстояние – 50 мм при фиксированном положении тела в кресле с учетом хода подвески сиденья. Угол в коленях (105–120°) и локтях (90–120°) при полном выжиме сцепления/тормоза исключает перенапряжение мышц и гарантирует мгновенный доступ к управлению.

Адаптация под антропометрию

Ключевые регулируемые элементы:

Крепление сиденья: система слайдеров с фиксацией под рост от 150 до 200 см.
Наклон рулевой колонки: диапазон 15–35° для вариативности посадки.
Педальный узел: возможность смещения на 70–100 мм для длины голени.

Параметр	Болтовой каркас	Сваренный каркас
Гибкость регулировок	Проще внести изменения в точки крепления сидений/педалей	Требует перепроектирования и переварки элементов
Антропометрический диапазон	Легко адаптируется под разных водителей заменой кронштейнов	Чаще оптимизируется под конкретного пилота
Безопасный зазор	Допускает оперативную коррекцию высоты перекладин	Фиксированная геометрия требует точного предварительного расчета

Обязательная примерка каркаса перед фиксацией: водитель в полной экипировке (шлем, HANS) проверяет свободу движений, обзор и доступ к тумблерам. Для сварных конструкций используют макет из труб-заготовок для верификации эргономики до окончательной сварки. В болтовых системах корректируют положение кронштейнов сиденья и ремней безопасности после тестовой "посадки".

Подготовка кузова перед установкой каркаса

Полная разборка салона обязательна: демонтируются сиденья, обшивка, ковры, шумоизоляция и все электрооборудование, мешающее доступу к силовым элементам кузова. Необходимо обеспечить беспрепятственный доступ к полу, стойкам, порогам и крыше по всей площади контакта с будущим каркасом.

Тщательная очистка и обезжиривание металлических поверхностей в зонах монтажа выполняются абразивным инструментом (щетка, пескоструй) до полного удаления ржавчины, ЛКП и загрязнений. Особое внимание уделяется участкам крепления элементов каркаса – здесь требуется чистый металл без следов коррозии или деформаций.

Ключевые этапы подготовки

Оценка состояния кузова:

Дефектовка несущих элементов: поиск трещин, коррозии, вмятин в зонах установки каркаса.
Проверка геометрии кузова (диагонали дверных проемов, проемов окон).
При обнаружении повреждений – обязательный ремонт (вытягивание, замена секций, усиление сваркой).

Разметка точек монтажа:

Точное позиционирование мест установки опорных плит (для болтового каркаса) или зон приварки (для сварного) согласно схеме каркаса.
Контроль соответствия разметки технической документации каркаса и правилам соревнований (при наличии).
Разметка отверстий под крепеж (для болтовых конструкций) с учетом толщины металла и типа крепежа.

Подготовка поверхностей под установку:

Тип каркаса	Действия
Болтовой	Сверление отверстий строго перпендикулярно поверхности Обработка кромок отверстий от заусенцев Нанесение антикоррозийного грунта на торцы отверстий и прилегающие зоны
Сварной	Зачистка металла до блеска в зоне сварных швов (полоса 20-30 мм) Обеспечение идеального прилегания труб каркаса к кузову (при необходимости – локальная подгонка поверхности) Обезжиривание стыкуемых участков

Финишная обработка: Нанесение антикоррозийного грунта (эпоксидного) на все подготовленные поверхности кузова, включая отремонтированные участки и зоны сверления. Это критически важно для предотвращения очагов коррозии под элементами каркаса.

Технология сварки каркаса: методы и контроль качества

Основным методом соединения элементов сварного каркаса является дуговая сварка в среде защитных газов (MIG/MAG - Metal Inert Gas/Metal Active Gas), обеспечивающая высокую производительность и глубокое проплавление металла. Для ответственных узлов, требующих особой точности и минимизации деформаций, применяется точечная контактная сварка или полуавтоматическая сварка порошковой проволокой (FCAW). Ключевыми параметрами процесса выступают сила тока, напряжение дуги, скорость подачи проволоки и тип защитного газа (чаще аргон или его смеси с CO₂), напрямую влияющие на прочность шва и термические деформации конструкции.

Контроль качества сварных соединений осуществляется в три этапа: визуально-измерительный осмотр швов на отсутствие трещин, подрезов и пор; неразрушающие методы (ультразвуковой контроль, капиллярная дефектоскопия, рентгенография) для выявления внутренних дефектов; выборочные разрушающие испытания образцов на растяжение и изгиб для подтверждения соответствия механических свойств нормам. Обязательна калибровка оборудования перед началом работ и фиксация параметров сварки для каждой зоны каркаса с целью обеспечения прослеживаемости.

Критические аспекты обеспечения надежности

Геометрия швов (катет, длина) строго регламентируется конструкторской документацией, особенно в зонах концентрации напряжений:

Силовые элементы: лонжероны, стойки крыши, пороги требуют сплошных двусторонних швов
Зоны деформации: передние лонжероны проектируются со сварными мультисекционными соединениями

Последовательность наложения швов (технология "ступенчатого шва") и принудительное охлаждение критически важны для снижения коробления металла. Применение стапельных кондукторов с гидравлическими фиксаторами гарантирует точное позиционирование деталей в процессе сварки.

Метод контроля	Объект проверки	Нормативный документ
Визуальный (VT)	Форма шва, поверхностные дефекты	ISO 17637
Ультразвуковой (UT)	Внутренние включения, непровары	ISO 17640
Капиллярный (PT)	Микротрещины на поверхности	ISO 3452
Рентген (RT)	Внутренняя структура шва	ISO 17636

Термическая обработка зоны термического влияния (ЗТВ) методом индукционного нагрева применяется для снятия остаточных напряжений в высоконагруженных узлах. Обязательным условием является использование аттестованных сварщиков, проходящих периодическую проверку квалификации на тестовых образцах, имитирующих реальные соединения каркаса.

Преимущества болтового каркаса для любительского использования

Болтовой каркас значительно упрощает процесс сборки для непрофессионалов, так как не требует дорогостоящего сварочного оборудования и глубоких навыков металлообработки. Сборка осуществляется поэтапно с помощью стандартных инструментов (гаечные ключи, дрели), что минимизирует риск критических ошибок и позволяет корректировать конструкцию в процессе.

Модульность конструкции обеспечивает гибкость: при повреждении одного элемента его можно демонтировать и заменить без разбора всего каркаса. Это особенно актуально для любителей, часто вносящих изменения в проект или тестирующих разные конфигурации шасси в процессе доработки автомобиля.

Ключевые достоинства

Простота ремонта: Локальная замена секций без разрушения целостности конструкции.
Доступность инструментов: Требуется только базовый набор для болтовых соединений.
Снижение затрат: Отсутствие расходов на сварочные аппараты, защитные газы или услуги сварщика.

Аспект	Практическое значение
Разборка/сборка	Возможность транспортировки или хранения в разобранном виде
Ошибки монтажа	Легкая корректировка без вырезки фрагментов сваркой

Безопасность испытаний: Перед фиксацией всех соединений возможна "сухая" сборка для проверки геометрии. Контроль затяжки резьбовых элементов доступен динамометрическим ключом, что гарантирует предсказуемую прочность узлов.

Монтаж болтового каркаса: пошаговая сборка

Перед началом сборки болтового каркаса автомобиля убедитесь в наличии всех компонентов системы согласно технической документации. Проверьте состояние резьбовых соединений, отсутствие деформаций на силовых элементах и соответствие крепежа требуемому классу прочности.

Подготовьте рабочий инструмент: динамометрические ключи с регулируемым моментом затяжки, калиброванные метчики для восстановления резьбы, антифрикционные составы (медная смазка или анаэробный фиксатор), а также измерительные приборы для контроля геометрии.

Технологическая последовательность операций

Установка базовых элементов
- Закрепите пороговые усилители на штатных точках кузова через демпфирующие прокладки
- Смонтируйте центральную трансмиссионную балку с контролем соосности крепежных отверстий
Интеграция силовых дуг
- Соедините переднюю дугу безопасности с лонжеронами через компенсационные втулки
- Зафиксируйте основную дугу на порогах и центральной балке крестовыми соединениями
Формирование пространственной структуры
- Установите диагональные распорки между дугами с регулировкой натяжения
- Соберите узлы крепления ремней безопасности с применением конусных шайб

При затяжке резьбовых соединений соблюдайте поэтапную схему: предварительная фиксация в последовательности "крест-накрест" с усилием 30% от номинала, затем дотяжка до 70% с контролем прилегания элементов, окончательная затяжка динамометрическим ключом с точностью ±3% от значений, указанных в спецификации.

Тип соединения	Момент затяжки (Н·м)	Класс прочности
М8 х 1.25	22-25	8.8
М10 х 1.5	42-47	10.9
М12 х 1.75	75-80	12.9

После полной сборки выполните проверку геометрии каркаса лазерным нивелиром: отклонение от параллельности силовых элементов не должно превышать 1.5 мм на метр длины, угловые рассогласования в узлах крепления - не более ±0.5° от проектных значений.

Контроль геометрии после установки сварного каркаса

Проверка геометрических параметров кузова после сварки силового каркаса является критически важным этапом. Термические деформации при сварке неизбежно вызывают смещения металла, что может привести к нарушению базовых точек крепления агрегатов и изменению силовых линий конструкции. Невыявленные отклонения провоцируют ускоренный износ узлов подвески, ухудшение управляемости и снижение пассивной безопасности автомобиля.

Контроль должен выполняться в три этапа: предварительная оценка непосредственно после сварки, повторные замеры после полного остывания металла и финальная верификация перед передачей на сборку. Для измерений применяется специализированное оборудование: 3D-измерительные системы, лазерные нивелиры и механические шаблоны, обеспечивающие точность до ±1 мм в контрольных точках.

Методы контроля:
- Визуальный осмотр сварных швов на предмет коробления
- Замер диагоналей порогов, стоек и усилителей пола
- Контроль симметрии монтажных проушин подвески
- Сверка положения силовых элементов с технологической картой
Критерии допуска:
- Отклонение по осям XYZ не превышает 3 мм
- Разность диагоналей в симметричных секциях ≤ 2 мм
- Параллельность осей крепления двигателя/КПП в пределах 1°

Отклонение	Метод коррекции
Перекос проемов дверей/капота	Локальный нагрев с последующей рихтовкой
Смещение точек крепления подвески	Вырезка деформированного участка с установкой вставки
Деформация тоннеля трансмиссии	Установка растяжек с гидравлическим усилителем

При обнаружении недопустимых отклонений категорически запрещается приложение ударных нагрузок. Корректировка осуществляется методом холодного вытягивания на стапеле с контролем усилия динамометром. После правки обязательна проверка целостности сварных соединений ультразвуковым дефектоскопом.

Обработка сварных швов и защита от коррозии

Качество сварных швов напрямую определяет прочность и долговечность каркаса безопасности. После завершения сварки обязательна тщательная зачистка швов: удаление шлака, брызг металла и окалины с помощью шлифовальных кругов, металлических щеток или пескоструйной обработки. Это позволяет выявить скрытые дефекты – поры, непровары или трещины, которые необходимо устранить повторной сваркой. Контроль качества (визуальный, магнитопорошковый или капиллярный) обязателен перед переходом к защитным покрытиям.

Защита от коррозии критична для всех элементов каркаса, особенно для сварных соединений, где структура металла нарушена. Начинается с обезжиривания всей конструкции растворителями. Далее наносятся составы, преобразующие ржавчину (если она присутствует), либо фосфатирующие грунты, улучшающие адгезию и обеспечивающие пассивацию поверхности. Основную защиту создают многослойные покрытия: эпоксидные грунты с высоким содержанием цинка (цинконаполненные) для катодной защиты, на которые наносятся уретановые или полиуретановые эмали, стойкие к механическим воздействиям и агрессивным средам.

Ключевые этапы обработки и защиты

Для болтовых каркасов акцент смещается на защиту мест крепления и самих болтов:

Резьбовые соединения: Обязательное применение консервационных смазок или анаэробных фиксаторов резьбы, предотвращающих коррозию и самоотвинчивание.
Контактные зоны: Тщательная очистка и грунтовка мест соприкосновения элементов перед стягиванием болтами.
Защита крепежа: Использование болтов и гаек с антикоррозионными покрытиями (цинкование, кадмирование, Dacromet).

Общие принципы финишной защиты:

Шлифовка и выравнивание сварных швов для снижения концентрации напряжений.
Обеспыливание и обезжиривание всей конструкции перед нанесением покрытий.
Многослойное нанесение грунтов и эмалей с межслойной сушкой.
Особое внимание к внутренним полостям труб (используются восковые ингибиторы коррозии или сквозная герметизация).

Тип каркаса	Основной риск коррозии	Специфика защиты
Сварной	Зона термического влияния шва, внутренние поверхности труб	Качественная зачистка швов, ингибиторы для внутренних полостей, цинконаполненные грунты
Болтовой	Резьбовые соединения, контактные поверхности элементов	Антикоррозионный крепеж, консервационные смазки, защита стыков от влаги

Регулярный осмотр каркаса, особенно в местах соединений и сварных швов, и своевременное устранение повреждений лакокрасочного покрытия – обязательное условие сохранения его целостности и безопасности на протяжении всего срока эксплуатации.

Интеграция каркаса с системой ремней безопасности

Прочность силового каркаса напрямую влияет на эффективность работы ремней безопасности при столкновении. В момент удара нагрузки от удерживающих систем передаются на точки крепления, интегрированные в каркасную структуру. Надежная фиксация этих анкерных узлов предотвращает деформацию крепежа и обеспечивает корректное срабатывание натяжителей.

Конструктивное исполнение каркаса диктует специфику интеграции ременной системы. Сварные рамы допускают непосредственное крепление кронштейнов ремней к несущим элементам кузова, тогда как в болтовых схемах используются усиленные переходные пластины или специальные кронштейны, распределяющие нагрузку на несколько точек соединения.

Ключевые аспекты взаимодействия систем

Расположение точек крепления: Верхние якоря должны монтироваться на стойках каркаса строго выше уровня плеч, нижние – на силовых порогах или поперечинах
Распределение энергии: Каркас поглощает часть ударных нагрузок через деформационные зоны, снижая пиковые воздействия на ремни
Совместимость с подушками безопасности: Жесткость каркаса влияет на синхронизацию срабатывания пиропатронов ремней и airbag

Тип каркаса	Особенности интеграции	Требования к усилению
Сварной	Прямая приварка кронштейнов к трубам каркаса	Локальные накладки в зонах крепления
Болтовой	Использование переходных платформ с контурным креплением	Усиление точек соединения каркаса с кузовом

Критически важным является сохранение геометрии каркаса при деформации – смещение силовых элементов более чем на 3° относительно первоначальной позиции приводит к изменению вектора нагрузки на ремни и снижает их удерживающую способность. Регламентированная прочность крепежных болтов (не ниже класса 10.9) и применение сертифицированных сварных швов гарантируют сохранение целостности соединений при нагрузках свыше 15 кН.

Влияние каркаса на жесткость кузова

Жесткость кузова напрямую определяет устойчивость автомобиля к деформациям при динамических нагрузках: вибрациях, кренах в поворотах, ударах. Каркас безопасности служит силовым скелетом, распределяющим эти нагрузки по всей конструкции, минимизируя нежелательные изгибы и скручивания элементов кузова. Чем выше жесткость, тем точнее реакция на управление, ниже шумность и выше сохранность геометрии при эксплуатации.

Тип соединения элементов каркаса критично влияет на общую жесткость. Сваренный каркас формирует монолитную структуру за счет молекулярного соединения металла в швах, тогда как болтовой каркас создает точки соединения с переменным контактом. Эта разница принципиально меняет распределение напряжений и сопротивляемость кручению.

Ключевые различия болтового и сваренного каркаса

Сваренный каркас обеспечивает:

Непрерывность нагрузки по всей длине шва
Повышенную крутильную жесткость (до 15-30% выше болтовых аналогов)
Минимальные микроподвижности в соединениях

Болтовой каркас характеризуется:

Наличием люфтов в местах крепления
Точечной концентрацией напряжений вокруг отверстий
Прогрессирующим снижением жесткости из-за ослабления затяжки

Параметр	Сваренный каркас	Болтовой каркас
Распределение нагрузки	Равномерное по швам	Локальное в точках крепежа
Сопротивление кручению	Высокое (до 30% выше)	Среднее/низкое
Стабильность характеристик	Постоянная	Зависит от состояния болтов

При равной толщине металла и геометрии, сваренная конструкция всегда превосходит болтовую в жесткости. Однако болтовые решения незаменимы при необходимости демонтажа. Для компенсации потери жесткости в них применяют усиленные косынки, контровку гаек и высокопрочные болты класса 10.9 и выше.

Покраска и финишная обработка элементов

Качественная покраска каркаса безопасности – обязательный этап, предотвращающий коррозию и обеспечивающий долговечность конструкции независимо от типа соединения (сварного или болтового). Нанесение защитного лакокрасочного покрытия требует тщательной подготовки поверхности и соблюдения технологий.

Финишная обработка включает не только эстетическую составляющую, но и контроль целостности сварных швов и посадочных мест болтовых соединений после окраски. Особое внимание уделяется участкам, подверженным механическим нагрузкам и воздействию агрессивных сред (влага, реагенты).

Ключевые этапы процесса

Подготовка поверхности:

Обезжиривание: Удаление масел, консервационных составов и технических загрязнений химическими растворителями.
Абразивная обработка: Пескоструйная или дробеструйная очистка для создания необходимого профиля поверхности и удаления окалины/ржавчины.
Обеспыливание: Тщательная очистка сжатым воздухом после абразивной обработки.

Нанесение покрытия:

Грунтование: Нанесение антикоррозионного грунта (чаще всего эпоксидного) для адгезии и первичной защиты.
Промежуточная сушка: Выдержка по времени для испарения растворителей.
Нанесение финишной эмали: Обычно используются износостойкие полиуретановые или акриловые эмали. Требуется равномерное покрытие без подтеков.
Финишная сушка: Обеспечение полной полимеризации покрытия (естественная или принудительная).

Контроль качества:

Параметр	Метод контроля	Цель
Толщина покрытия	Толщиномер	Обеспечение защитных свойств
Адгезия	Решетчатые надрезы + скотч-тест	Проверка прочности сцепления с металлом
Сплошность покрытия	Визуальный осмотр, приборы	Отсутствие непрокрасов, пор, раковин
Равномерность	Визуальный осмотр под разным углом	Эстетика и равномерность защиты

Особенности для болтовых каркасов: Обязательная маскировка резьбовых отверстий и посадочных поверхностей под гайки/болты перед покраской для сохранения точности размеров и предотвращения нарушения моментов затяжки. После сушки – демонтаж масок и очистка резьбы.

Особенности для сварных каркасов: Повышенное внимание к качеству подготовки и окраски зон сварных швов и термовлияния из-за их повышенной склонности к коррозии. Контроль отсутствия ЛКП в местах последующей сварки элементов обшивки.

Обслуживание и диагностика болтовых соединений

Регулярная проверка болтовых узлов каркаса безопасности критична для сохранения целостности конструкции при авариях. Ослабление или коррозия крепежа могут привести к катастрофическому разрушению каркаса под нагрузкой.

Диагностика включает визуальный осмотр на предмет трещин, деформаций и следов ржавчины, а также инструментальный контроль момента затяжки. Проверка выполняется перед каждым спортивным мероприятием и после сильных ударов.

Ключевые процедуры обслуживания

Периодическая протяжка динамометрическим ключом с соблюдением спецификаций производителя
Обработка антимоментными составами резьбы для предотвращения самопроизвольного откручивания
Замена крепежа при обнаружении:
1. Стертых граней головок болтов
2. Постоянного снижения момента затяжки
3. Видимых дефектов металла

Параметр контроля	Метод проверки	Допустимое отклонение
Момент затяжки	Калиброванный динамометрический ключ	±5% от номинала
Соосность отверстий	Калиброванные оправки	Отсутствие перекоса

Используйте только сертифицированные болты класса прочности 8.8 и выше. Запрещается восстановление поврежденного крепежа шлифовкой или сваркой – исключительно замена новыми комплектующими.

Фиксируйте результаты каждой проверки в журнале с указанием даты, значений момента и подписи ответственного специалиста. Это обеспечивает прослеживаемость и юридическую значимость документации.

Модернизация стандартного каркаса под конкретные дисциплины

Стандартный каркас безопасности служит базой, но для экстремальных нагрузок разных дисциплин требуется специализированная доработка. Усиление конкретных зон, добавление элементов и соответствие техническим регламентам FIA/местных федераций становятся критичными для пилота и результативности.

Ключевые изменения зависят от вектора нагрузок: ралли требует защиты от ударов о неровности и деревья, дрифт – устойчивости к боковым скольжениям и переворотам, а автокросс фокусируется на легкости и локальном усилении для прыжков. Несоблюдение дисциплинарных нюансов снижает безопасность и ведет к дисквалификации.

Специфика модернизации по дисциплинам

Ралли: Обязательны передние распорки лобового стекла и усиленные пороги. Добавляются косые распоры крыши (Halo-образные) для защиты от ударов сверху, усиливаются точки крепления ремней. Материал – легированная сталь толщиной от 2.5 мм.
Дрифт: Акцент на диагональные распоры дверей (X-образные) и дополнительные дуги по бортам. Устанавливается центральный тоннельный усилитель для жесткости кузова при заносах. Болтовые соединения предпочтительны для сервисного доступа.
Автокросс: Минимизация веса при сохранении прочности. Часто используются облегченные трубы (хром-молибден), укороченные задние дуги. Обязателен защитный шлемник над головой пилота. Сварные соединения доминируют для снижения массы.

Дополнительные элементы: Для всех дисциплин актуальны перекладины защиты ног (педальный узел), наклонные распоры за сиденьем и усиленные крепления сидений. В ралли и кросс часто интегрируют точки крепления огнетушителя и аптечки. Защита головы (HANS-совместимые дуги) обязательна.

Дисциплина	Ключевые элементы	Соединения
Ралли	Распоры лобового стекла, косые дуги крыши, усиленные пороги	Сварка (80%), болты для съемных узлов
Дрифт	X-распоры дверей, тоннельный усилитель, дуги по бортам	Болты (60%), сварка неразъемных частей
Автокросс	Шлемник, облегченные дуги, укороченный задний каркас	Сварка (90%)

Легализация каркаса для участия в соревнованиях

Легализация каркаса безопасности требует строгого соответствия техническим регламентам конкретной дисциплины автоспорта. Организаторы соревнований (FIA, РАФ, NASCAR и др.) публикуют детальные требования к материалам, сечению труб, толщине стенок, конфигурации узлов и методам крепления. Обязательным является использование сертифицированных сталей (например, T45 или DOM), а отклонение от утверждённых чертежей влечёт отказ в допуске.

Перед подачей документов необходимо провести визуальный и инструментальный контроль каркаса: проверить геометрию, качество сварных швов (равномерность, отсутствие пор/трещин), корректность установки усилителей и креплений ремней безопасности. Для болтовых конструкций отдельно оценивается класс крепежа (не ниже 8.8), точность прилегания плит, отсутствие деформации в местах соединений.

Процедура подтверждения соответствия

Ключевые этапы легализации включают:

Предоставление техпаспорта каркаса с указанием: марки стали, диаметра и толщины труб, схемы расположения элементов
Осмотр уполномоченным техническим инспектором (scrutineer)
Испытание на устойчивость к нагрузкам (требуется не для всех категорий)

Критерий	Сварной каркас	Болтовой каркас
Документация	Сертификат сварщика, рентген-контроль швов	Сертификаты на крепёж, расчёты нагрузок на узлы
Типичные замечания	Дефекты провара, перегрев металла	Люфт в соединениях, коррозия резьбы

Особое внимание уделяется совместимости каркаса с элементами кузова: расстояние до головы гонщика, отсутствие острых кромок в зоне экипировки, целостность приварных пластин. Для международных стартов требуется FIA Homologation – предварительная сертификация производителя с испытаниями образцов в аккредитованных лабораториях.

Получение предварительного заключения после монтажа
Подача заявки в техническую комиссию федерации
Корректировка по замечаниям инспектора (при необходимости)
Пломбировка каркаса перед первым стартом

Ошибки проектирования: слабые зоны и переусложнение

Слабые зоны возникают при неверном расчете распределения нагрузок или выборе неадекватных конструктивных решений. Типичные проблемы включают неправильное расположение точек крепления каркаса к кузову, создающее концентраторы напряжения. Недостаточное усиление зон вокруг проемов (двери, окна) или мест стыковки основных силовых элементов (стойки, пороги, дуги) также критично. Неучет реальных векторов удара и перераспределения энергии деформации ведет к появлению локальных зон, которые коллапсируют раньше расчетного сценария, ставя под угрозу защищенную капсулу.

Переусложнение конструкции проявляется в добавлении избыточных элементов, не несущих значимой силовой функции, но увеличивающих вес. Создание чрезмерно сложных узлов соединения труб (особенно в болтовых каркасах) повышает риск ошибок сборки и ослабляет узел. Использование материалов с излишне высокими характеристиками там, где это не требуется, или неоправданно сложных профилей труб также вредит. Это не только утяжеляет каркас, негативно влияя на динамику автомобиля, но и усложняет производство, монтаж и потенциальный ремонт, повышая стоимость без существенного прироста безопасности.

Последствия и компромиссы

Ошибки в проектировании ведут к катастрофическому снижению эффективности каркаса безопасности. Слабая зона становится точкой начального разрушения, сводя на нет защиту всей конструкции. Переусложнение же часто маскирует фундаментальные просчеты или попытку компенсировать слабость избытком материала, что неэффективно. Ключевой компромисс лежит между:

Абсолютной прочностью (часто ведущей к утяжелению и усложнению) и оптимальным распределением нагрузки.
Ремонтопригодностью и модульностью (преимущество болтовых каркасов) и максимальной жесткостью и непрерывностью силовых путей (преимущество сварных каркасов).
Универсальностью конструкции и ее идеальной адаптацией под конкретный кузов и условия эксплуатации.

Аспект	Болтовой Каркас	Сваренный Каркас
Распределение нагрузки в узлах	Зависит от качества соединения, риски концентрации напряжений у отверстий под болты.	Более равномерное по сварному шву, но риски при некачественном проваре или термовлиянии.
Риск переусложнения	Выше (требуются массивные косынки, накладки, сложные узлы).	Ниже (позволяет более прямые и простые соединения труб).
Ремонтопригодность	Высокая (легкая замена поврежденной секции).	Низкая (замена требует вырезки и квалифицированной сварки).
Гибкость настройки/доработки	Высокая (относительно легкое изменение конфигурации).	Очень низкая (изменения требуют серьезных сварочных работ).

Для минимизации ошибок критически важны:

Точный инженерный расчет: Анализ нагрузок методом FEA (Finite Element Analysis), моделирование аварийных сценариев.
Принцип KISS (Keep It Simple, Stupid): Стремление к максимально простой и понятной конструкции с минимумом узлов.
Выбор адекватных материалов и сечений: Использование труб правильного сортамента (холоднотянутые, бесшовные) и диаметра/толщины стенки, соответствующих расчетным нагрузкам и стандартам (FIA, SFI).
Качество изготовления и контроля: Строгий контроль геометрии, качества сварных швов (рентген, УЗК), затяжки болтов.
Тестирование: Натурные краш-тесты прототипов или проверенных конструкций – единственный надежный способ окончательной валидации.

Испытания каркаса на ударопрочность

Основная цель испытаний – оценка способности каркаса безопасности поглощать и распределять энергию удара при боковых, фронтальных или опрокидывающих воздействиях. Для этого используются специализированные стенды, имитирующие реальные аварийные нагрузки путем контролируемого приложения силы к критическим точкам конструкции, таким как стойки крыши, пороги и узлы крепления ремней.

Испытательные протоколы строго регламентированы стандартами FIA или национальными техническими требованиями. Датчики деформации и высокоскоростные камеры фиксируют поведение каркаса: целостность сварных швов/соединений, смещение элементов, зоны пластической деформации и общую устойчивость геометрии. Особое внимание уделяется сохранению "зоны выживания" – пространства вокруг водителя.

Ключевые аспекты испытаний

Типы нагрузок: Статические (постепенное нагружение) и динамические (ударные импульсы).
Критерии оценки:
- Максимальное остаточное смещение элементов (≤ допустимого предела).
- Отсутствие хрупкого разрушения сварных швов или болтов.
- Плавное формирование зон контролируемой деформации.

Сравнение типов каркасов:

Параметр	Сваренный каркас	Болтовой каркас
Распределение энергии	Более равномерное по всей конструкции	Локальное в узлах соединений
Поведение при перегрузке	Предсказуемая деформация	Риск внезапного сдвига/разбалтывания
Критичные зоны	Целостность сварных швов	Прочность болтов и резьбовых отверстий

По итогам испытаний корректируется конструкция: усиливаются слабые элементы, оптимизируются сечения труб, изменяется конфигурация раскосов или усиливаются узлы крепления. Для болтовых каркасов обязательна проверка затяжки и применение фиксирующих составов после каждого теста.

Особенности каркасов для ралли, кольца и драга

Каркас безопасности является критически важным элементом для гоночных автомобилей, обеспечивая защиту экипажа при переворотах или боковых ударах. Выбор между болтовым или сварным исполнением, а также конкретная конструкция напрямую зависят от дисциплины, ее специфических нагрузок и регламентов технических требований.

Ралли, кольцевые гонки и дрэг-рейсинг предъявляют кардинально разные требования к каркасам из-за характера трасс, динамики движения и типов аварийных ситуаций. Это определяет ключевые различия в их геометрии, материале, способе крепления и жесткости.

Специфика по дисциплинам

Раллийные каркасы:

Геометрия: Максимальный объем салона, усиленные боковые защиты (двери) и лобовые стойки. Часто сложные диагонали для противодействия перекручиванию на неровностях.
Крепление: Преимущественно сварные. Обеспечивают монолитность с кузовом, необходимую для восприятия постоянных знакопеременных нагрузок от прыжков и вибраций.
Жесткость: Упор на общую прочность и удержание геометрии при переворотах на пересеченной местности.

Каркасы для кольцевых гонок:

Геометрия: Очень плотная сетка трубок (близкое расположение), множество диагональных и поперечных связей. Усиленные зоны крепления подвески и точек безопасности (ремни, огнетушитель).
Крепление: Строго сварные. Требуется максимальная жесткость кузова для точной работы аэродинамики и подвески на высоких скоростях в поворотах.
Жесткость: Абсолютная крутильная и поперечная жесткость – ключевой фактор для управляемости и стабильности.

Драг-рейсинговые каркасы:

Геометрия: Основной акцент на защиту при фронтальном ударе и опрокидывании назад. Часто используются подкосы от основной дуги к задней части рамы/кузова.
Крепление: Допустимы болтовые каркасы (особенно в младших классах), но для высоких скоростей/мощностей обязательны сварные. Легкий демонтаж для обслуживания иногда важен.
Жесткость: Требуется высокая прочность на продольное сжатие/изгиб при старте и фронтальном ударе. Крутильная жесткость менее критична.

Дисциплина	Тип каркаса	Ключевое требование
Ралли	Сварной	Защита при переворотах, вибронагруженность
Кольцо	Сварной	Максимальная жесткость кузова
Драг	Болтовой (низкие классы), Сварной (высокие классы)	Защита при фронтальном ударе/опрокидывании назад

Совместимость с системами пожаротушения

Конструкция каркаса безопасности напрямую влияет на эффективность систем пожаротушения, особенно при интеграции автоматических установок в гоночные автомобили. Сварной каркас обеспечивает монолитность конструкции, что упрощает прокладку магистралей огнетушащего состава и крепление форсунок без риска ослабления соединений. Жёсткость сварных швов предотвращает вибрационное смещение компонентов системы, гарантируя точное направление распыления в зоны повышенного риска (моторный отсек, топливная система, салон).

Болтовые каркасы требуют особого внимания при монтаже пожаротушения: точки соединения элементов создают потенциальные помехи для трассировки трубопроводов. Необходимы дополнительные кронштейны и демпфирующие прокладки, чтобы исключить повреждение магистралей от вибрации в узлах крепления. Критически важно герметизировать зоны прохода труб через разъёмные соединения каркаса, предотвращая утечки огнегасящего вещества при срабатывании системы.

Ключевые аспекты интеграции

Расположение форсунок: Для сварных каркасов допустима жёсткая фиксация к основным трубам. В болтовых конструкциях предпочтительны крепления к неразъёмным элементам (например, основной дуге безопасности) или кузову.
Защита магистралей: Трубопроводы вдоль болтовых соединений требуют армированных рукавов для предотвращения перетирания и компенсационных петель для нивелирования люфтов.
Доступ к баллонам: Конструкция каркаса обязательно должна предусматривать свободный доступ к запорной арматуре и сервисным клапанам системы без демонтажа силовых элементов.

Тип каркаса	Риск при пожаротушении	Меры компенсации
Сварной	Деформация магистралей при аварии	Установка гибких подводов в зонах деформационных швов
Болтовой	Разгерметизация в узлах крепления	Применение двойных фитингов с контргайками и виброизоляция

Электропроводка датчиков и активаторов должна прокладываться вдали от подвижных частей болтового каркаса. Для обоих типов конструкций обязательна термоизоляция критических участков системы в зонах выхлопа и двигателя – расплавление трубопровода сводит на нет эффективность тушения.

Перспективные технологии: 3D-печать и композитные элементы

3D-печать открывает революционные возможности для создания сложных геометрических структур каркаса безопасности, недоступных традиционными методами. Аддитивные технологии позволяют интегрировать функциональные элементы (каналы для проводки, точки крепления систем, зоны контролируемой деформации) непосредственно в конструкцию при печати металлическими сплавами (титан, алюминий). Это обеспечивает оптимизацию распределения материала и снижение массы без ущерба прочности, особенно актуальное для болтовых разборных каркасов, где вес узлов критичен.

Композитные материалы (углеволокно, кевлар, гибридные металл-полимерные структуры) предлагают беспрецедентное соотношение прочности и легкости для усиления как сварных, так и болтовых каркасов. Их анизотропные свойства позволяют направленно усиливать зоны максимальных нагрузок (стойки, пороги, дуги безопасности). Внедрение композитов возможно в виде готовых вставок, интегрируемых в металлический каркас при сборке, или как основного материала для несиловых элементов, снижающих общую массу конструкции и улучшающих распределение энергии удара.

Ключевые аспекты внедрения

Преимущества технологий:

Гибкость проектирования: 3D-печать позволяет создавать органичные формы с переменной толщиной стенок и внутренними полостями, оптимизируя жесткость на кручение и изгиб.
Снижение массы: Композиты и топологически оптимизированные 3D-печатные узлы могут сократить вес каркаса на 20-40% при сохранении или повышении прочностных характеристик.
Функциональная интеграция: Возможность печати каркаса с интегрированными крепежными элементами, кабель-каналами или зонами с заданной деформацией для болтовых соединений.

Вызовы и ограничения:

Стоимость и скорость: Высокая цена материалов (особенно для композитов премиум-класса) и относительно низкая скорость 3D-печати металлом ограничивают массовое применение.
Сертификация и надежность: Длительный процесс валидации новых материалов и технологий для соответствия жестким нормам безопасности (FIA, ГОСТ, NCAP). Критична предсказуемость поведения композитов при сложных нагрузках.
Ремонтопригодность: Сложность восстановления монолитных 3D-печатных узлов или композитных секций после аварии по сравнению с модульными болтовыми конструкциями.

Примеры применения:

Технология	Область использования	Эффект
3D-печать титановых узлов	Кронштейны крепления дуг, переходные элементы в болтовых каркасах	Снижение веса, повышение усталостной прочности
Углепластиковые усилители	Накладки на стойки/пороги сварного каркаса, съемные панели в болтовых системах	Локальное увеличение жесткости, поглощение энергии
Гибридные структуры	Комбинированные металлокомпозитные элементы силового набора	Синергия прочности металла и легкости композита

Развитие направлено на гибридизацию: использование 3D-печати для создания оптимизированных металлических узлов сложной формы в сочетании с интегрированными композитными панелями. Это позволяет достичь уникального баланса прочности, массы и функциональности для обоих типов каркасов.

Список источников

При подготовке материала использовались специализированные технические стандарты, исследования в области автоспорта и практические руководства по проектированию защитных конструкций.

Основное внимание уделялось сравнительным характеристикам болтовых и сварных соединений, требованиям безопасности и технологическим аспектам монтажа.

Техническая литература и стандарты

FIA Standard 8859-2018: Требования к каркасам безопасности гоночных автомобилей
SFI Specification 45.1: Стандарт для каркасов безопасности спортивных автомобилей
Ротенберг Р.В. Конструкция и прочность кузовов легковых автомобилей. М.: Машиностроение
ГОСТ Р 41.94-99: Единообразные предписания о защите водителя и пассажиров
NASA Technical Memorandum: Comparative Analysis of Bolted vs. Welded Roll Cage Joints
