Бортовой компьютер автомобиля - понятие, характеристики, функции, неисправности и ремонт

Статья обновлена: 18.08.2025

Современный автомобиль представляет собой сложный комплекс электронных систем. Ключевым элементом управления и контроля в нем выступает бортовой компьютер.

Это специализированное электронное устройство непрерывно собирает, анализирует и отображает критически важную информацию о состоянии машины и параметрах движения.

Данная статья детально рассмотрит сущность бортового компьютера, его основные технические характеристики и выполняемые функции.

Также будут описаны типичные неисправности в работе системы и даны практические рекомендации по их самостоятельному устранению.

Базовые компоненты и принцип работы бортового компьютера

Бортовой компьютер (БК) представляет собой специализированную электронную систему, интегрированную в автомобиль для обработки данных и управления функциями. Его архитектура включает три ключевых компонента: центральный процессор (CPU), оперативную память (RAM) и постоянное запоминающее устройство (ROM). CPU выполняет вычисления, RAM обеспечивает временное хранение данных для быстрого доступа, а ROM хранит прошивку и программное обеспечение, необходимое для базовых операций.

Для взаимодействия с внешними системами БК оснащён интерфейсами ввода-вывода: CAN-шиной (Controller Area Network) для связи с датчиками и блоками управления (двигателем, АБС, трансмиссией), а также аналогово-цифровыми преобразователями (АЦП) для обработки сигналов от температурных, топливных и других сенсоров. Дополнительно используются диагностические порты (например, OBD-II) для подключения сканеров.

Принцип работы

Сбор данных: Датчики (скорости, расхода топлива, температуры ОЖ, давления в шинах) передают аналоговые/цифровые сигналы через CAN-шину или напрямую в АЦП БК.
Обработка информации: CPU анализирует данные по алгоритмам, заложенным в ПО (например, расчёт среднего расхода топлива на основе объёма впрыска и пройденного расстояния).
Принятие решений: На основе прошивки БК активирует функции – предупреждение о гололёде при +3°C, расчёт оставшегося запаса хода, коррекция угла фар.
Вывод результатов: Информация отображается на дисплее приборной панели, ЖК-экране мультимедийной системы или проекционном дисплее.

Компонент	Функция	Примеры
CPU	Выполнение вычислений	ARM Cortex-M7, Renesas RH850
Память (ROM/RAM)	Хранение ПО/временных данных	Flash-ROM 512MB, RAM 256MB
Интерфейсы связи	Обмен данными с системами авто	CAN, LIN, Ethernet Automotive
Блок АЦП	Преобразование аналоговых сигналов	Обработка напряжения с датчика уровня топлива

Работоспособность БК зависит от стабильности питания (12V) и целостности сигналов с датчиков. Принципиальная особенность – режим реального времени: обработка критичных данных (обороты двигателя, ошибки ESP) выполняется без задержек благодаря ОС RTOS (Real-Time Operating System).

Ключевые технические характеристики

Производительность и функциональность бортового компьютера напрямую зависят от его аппаратной платформы. Основными компонентами, определяющими возможности системы, являются вычислительное ядро, модули хранения данных и каналы коммуникации.

Эти элементы обеспечивают обработку информации от датчиков, исполнение алгоритмов управления, взаимодействие с водителем и связь с другими электронными блоками автомобиля. Технические параметры напрямую влияют на скорость реакции систем и поддержку современных функций.

Детализация компонентов

Процессор (ЦПУ): Используются микроконтроллеры на архитектурах ARM, PowerPC или TriCore с тактовой частотой 50-500 МГц. Количество ядер (1-4) определяет многозадачность. Критичные параметры: вычислительная мощность (до 2000 DMIPS), поддержка обработки сигналов в реальном времени и температурный диапазон (-40°C...+125°C).

Память: Включает три основных типа:

ПЗУ (ROM): Постоянная память (64-512 МБ) для хранения прошивки и ОС (часто QNX или AUTOSAR)
ОЗУ (RAM): Оперативная память (32-256 МБ) для выполнения программ
EEPROM/Flash: Перезаписываемая память (1-8 МБ) для хранения настроек и диагностических кодов

Интерфейсы связи:

Тип интерфейса	Скорость передачи	Назначение
CAN/CAN FD	125 кбит/с - 2 Мбит/с	Обмен данными с двигателем, АБС, подушками безопасности
LIN	до 20 кбит/с	Управление периферией (стеклоподъемники, зеркала)
Ethernet (BroadR-Reach)	100 Мбит/с	Мультимедийные системы и ADAS
FlexRay	10 Мбит/с	Системы активной безопасности (X-by-Wire)

Дополнительно интегрируются: USB для подключения носителей, Bluetooth для hands-free, диагностический разъем OBD-II и видеоинтерфейсы (LVDS) для камер.

Практические функции в повседневной эксплуатации авто

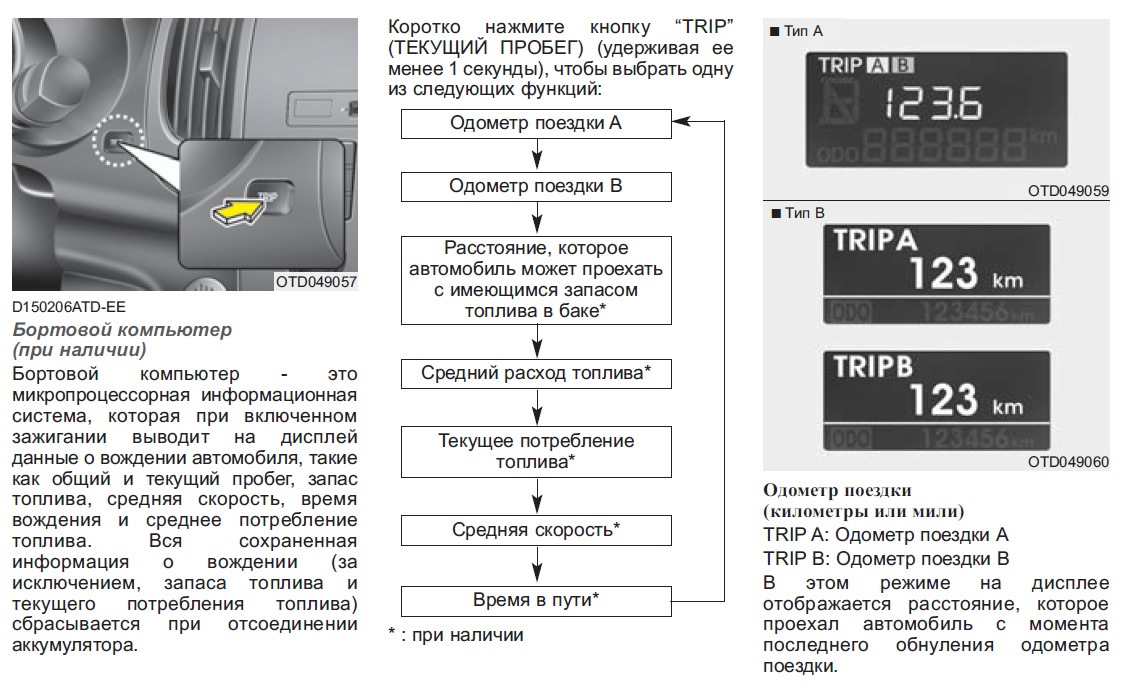

Бортовой компьютер непрерывно отслеживает ключевые параметры движения, выводя на дисплей актуальную информацию для водителя. Это включает мгновенный и средний расход топлива, текущую скорость, пройденное расстояние, расчетный запас хода на остатке топлива, температуру охлаждающей жидкости и напряжение бортовой сети.

Система анализирует данные с датчиков и блоков управления, формируя предупреждения о критических состояниях или неисправностях. Звуковые сигналы и символы на экране информируют о перегреве двигателя, падении давления масла, незакрытых дверях, низком уровне тормозной жидкости, износе тормозных колодок, необходимости ТО или нештатном давлении в шинах (при наличии TPMS).

Автоматизация и управление комфортом

Расчет маршрута и навигация: Интеграция с GPS (в штатных системах) для прокладки пути, отображения карт и голосовых подсказок.
Управление климатом: Автоматическое поддержание заданной температуры в салоне (при наличии климат-контроля).
Сервисное планирование: Автоматический отсчет интервалов до следующего ТО (масло, фильтры) на основе пробега или моточасов.
Настройка освещения: Активация/деактивация автоматического включения фар, регулировка времени работы габаритов после остановки.
Регулировка аудиосистемы: Управление громкостью, источниками сигнала, настройками эквалайзера через единый интерфейс.

Диагностика и экономия ресурсов

Функция	Практическая польза
Контроль стиля вождения	Отображение оценок "экономичности" поездки для выбора оптимальной манеры управления.
Расчет стоимости поездки	Оценка затрат на топливо для конкретного маршрута на основе расхода и актуальных цен (при ручном вводе).
Чтение ошибок (OBD-II)	Расшифровка и отображение кодов неисправностей (DTC) для предварительной диагностики перед визитом в сервис.
Сброс сервисных интервалов	Возможность самостоятельного обнуления счетчика ТО после выполнения работ (в соответствии с инструкцией).

Типичные неисправности: сбои датчиков и ошибки ПО

Сбои датчиков – наиболее распространённая категория неисправностей БК. Датчики, расположенные по всему автомобилю (ДМРВ, лямбда-зонд, датчик положения коленвала, датчики скорости, температуры, давления), подвержены естественному износу, загрязнению, коррозии контактов или механическим повреждениям. Ошибка даже одного датчика искажает входные данные для ЭБУ, что приводит к некорректному расчёту параметров работы двигателя, трансмиссии или систем безопасности.

Ошибки программного обеспечения возникают из-за сбоев в микропрограмме ЭБУ, повреждения прошивки (например, после неудачного обновления), конфликтов ПО или переполнения памяти. Они проявляются "зависаниями" системы, ложными ошибками, неадекватным поведением систем (например, необоснованное включение аварийных режимов), полным отказом отображения данных или невозможностью взаимодействия с меню БК. Такие сбои часто носят прерывистый характер и сложнее диагностируются.

Распространённые проблемы и решения

Типичные сбои датчиков:

Неверные показания или обрыв цепи: Проявляются загоранием "Check Engine", потерей мощности, повышенным расходом топлива, рывками. Требуют проверки целостности проводки, контактов и диагностики самого датчика мультиметром/осциллографом. Замена неисправного датчика – основной метод устранения.
Загрязнение чувствительных элементов: Характерно для ДМРВ, лямбда-зондов, датчиков давления. Симптомы – неустойчивый холостой ход, повышенный расход. Устраняется аккуратной очисткой спецсредствами (если допустимо) или заменой.
Механическое повреждение корпуса/разъема: Ведет к полному отказу или короткому замыканию. Необходима замена датчика и восстановление проводки.

Ошибки программного обеспечения:

Сброс настроек/нестабильная работа после скачка напряжения: Может потребовать сброса ошибок сканером, отключения АКБ на 10-15 минут или перепрошивки ЭБУ.
"Глюки" интерфейса, зависания: Попробуйте выполнить программную перезагрузку БК (часто через отключение АКБ). При частых повторениях – диагностика и перепрошивка в сервисе.
Конфликт ПО после установки нештатного оборудования: Требует адаптации оборудования или перепрошивки ЭБУ на совместимую версию ПО.

Общие рекомендации по устранению:

Считайте коды ошибок через диагностический разъем OBD-II с помощью сканера. Это сузит круг поиска.
Визуально проверьте целостность проводки, разъемов и корпусов подозрительных датчиков на предмет повреждений, окислов.
Для проверки датчиков используйте мультиметр или осциллограф, сверяясь с эталонными значениями сопротивления/напряжения для вашей модели.
Попробуйте "жесткий сброс" БК: отсоедините минусовую клемму АКБ на 10-15 минут для сброса временных ошибок и перезагрузки системы.
При подозрении на критическую ошибку ПО или неудачное обновление – обратитесь в специализированный сервис для профессиональной диагностики и перепрошивки ЭБУ.

Пошаговый алгоритм сброса ошибок и калибровки

Сброс ошибок бортового компьютера требуется после устранения неисправности, чтобы погасить индикатор Check Engine и очистить журнал кодов неисправностей. Калибровка необходима после замены датчиков, аккумулятора или сбоев в работе систем.

Процедуры выполняются с использованием диагностического оборудования, меню автомобиля или ручных методов. Важно соблюдать последовательность действий и условия выполнения (температура двигателя, положение руля, скорость движения).

Алгоритм выполнения операций

Подготовка:
- Убедитесь, что зажигание выключено
- Подключите диагностический сканер к OBD-II разъёму
- Запустите двигатель и прогрейте до рабочей температуры (80-90°C)
Сброс ошибок:
- В меню сканера выберите "Считать ошибки"
- Зафиксируйте и сохраните коды неисправностей
- Перейдите в раздел "Стереть коды ошибок"
- Подтвердите очистку диагностической памяти

Калибровка систем:

Система	Процедура
Дроссельная заслонка	Активируйте "Обучение ХХ" через сканер, удерживайте 2500 об/мин 3 мин
Угол поворота руля	Поверните руль до упора влево/вправо при выключенном зажигании
Адаптация АКПП	Выполните 10 циклов разгона/торможения в режиме Drive

Проверка:
- Заглушите двигатель на 5 минут
- Повторно запустите и просканируйте ошибки
- Убедитесь в отсутствии предупреждающих ламп
- Проверьте работу откалиброванных систем в движении
