Бортовой компьютер Рено Логан - особенности, функции, монтаж и настройка

Статья обновлена: 18.08.2025

Бортовой компьютер в автомобиле Рено Логан выполняет роль информационного центра, предоставляя водителю ключевые данные о состоянии машины и параметрах движения. Его наличие существенно повышает комфорт эксплуатации и контроль над техническим состоянием транспортного средства.

Данная статья детально рассматривает функциональные возможности штатных и мультибрендовых бортовых компьютеров для Логана, объясняет их практическое назначение в повседневной эксплуатации. Отдельное внимание уделено алгоритмам установки дополнительных БК в штатную электропроводку и нюансам программной настройки параметров отображения данных.

Отличия встроенного компьютера от моделей сторонних производителей

Штатный бортовой компьютер (БК) интегрирован в конструкцию Renault Logan производителем, обеспечивая базовый набор функций: текущий расход топлива, запас хода, среднюю скорость, температуру охлаждающей жидкости и диагностику основных систем. Его главные преимущества – полная совместимость с электроникой автомобиля, корректное отображение данных на приборной панели через CAN-шину, сохранение заводской гарантии и отсутствие необходимости вмешательства в проводку.

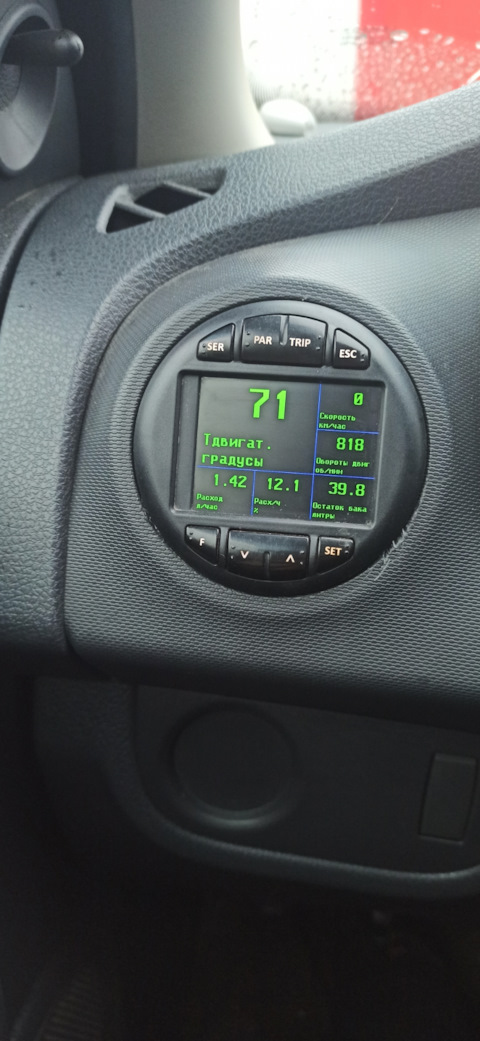

Универсальные БК сторонних брендов (например, Multitronics, Prestige, Gamma) требуют отдельной установки и настройки. Они предлагают расширенный функционал: мониторинг напряжения АКБ, контроль стиля вождения, таймеры поездок, настраиваемые оповещения, GPS-трекинг и синхронизацию со смартфоном. Однако их интеграция сложнее – часто требуется подключение к диагностическому разъёму OBD-II или врезка в датчики авто, что может вызвать конфликты с электросистемой.

Ключевые различия

Критерий	Штатный БК	Сторонний БК
Интеграция	Полная, на уровне ПО штатной панели приборов	Внешняя, через отдельный дисплей или OBD-II
Сложность установки	Не требуется (предустановлен)	Подключение к CAN-шине/OBD-II Прокладка проводов Монтаж дисплея
Функционал	Ограничен базовыми показателями	Расширенные отчёты Голосовые оповещения GPS-модули Анализ ошибок ЭБУ
Риски	Отсутствуют	Некорректное считывание данных Разряд АКБ Потеря гарантии (при вмешательстве в проводку)

Важно: Сторонние БК требуют тщательного выбора протокола подключения (OBD-II, CAN) и проверки совместимости с конкретной моделью Логана. Некорректная установка может вызвать сбои в работе штатных систем, например, ложные ошибки АБС или иммобилайзера.

Алгоритмы расчёта расхода топлива в реальном времени

Базовый алгоритм мгновенного расхода основан на данных электронного блока управления двигателем (ЭБУ). Система использует показания длительности импульсов впрыска форсунок и калибровочных коэффициентов топливной системы. Расчёт выполняется по формуле: Расход (л/ч) = (Время впрыска × Количество форсунок × Плотность топлива × Поправочный коэффициент) / Временной интервал. Данные обновляются каждые 100-500 мс.

Для вычисления среднего расхода на дистанции применяется интегрирование мгновенных показаний с привязкой к пройденному пути. Система учитывает:

1. Пройденное расстояние (с датчиков ABS или скорости)
2. Общий объём топлива, израсходованный за отрезок пути
3. Корректировки по температуре воздуха и топлива

Результат выводится как л/100 км по формуле: Средний расход = (Суммарный объём топлива за период / Пройденное расстояние) × 100.

Ключевые факторы влияния на точность

• Калибровка форсунок: заводские параметры ЭБУ корректируются при диагностике
• Температурная компенсация: плотность топлива адаптируется под показания датчика температуры
• Стиль вождения: резкие ускорения увеличивают погрешность мгновенных значений
• Коррекция по пробегу: сравнение с фактическим расходом при заправках для долгосрочной калибровки

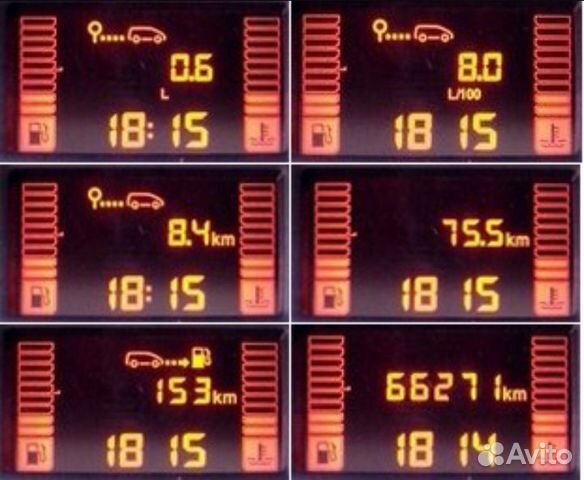

Отображение реализовано через два основных режима:

Режим	Частота обновления	Погрешность
Мгновенный расход	0.2-0.5 сек	До ±15%
Средний расход (поездка)	Каждые 5 км	±3-7%

Данные считываются напрямую с CAN-шины при установке штатного компьютера или через OBD2-адаптер в случае дополнительных систем.

Принципы работы индикатора запаса хода

Индикатор запаса хода (DTE – Distance To Empty) рассчитывает ориентировочное расстояние, которое автомобиль сможет преодолеть до полного опустошения топливного бака. Основой для вычислений служат два динамических параметра: текущий остаток топлива в баке (получаемый от датчика уровня топлива) и мгновенный либо усредненный расход горючего двигателем. Система непрерывно обновляет данные, реагируя на изменения условий движения.

Расчет выполняется по формуле: Запас хода (км) = (Остаток топлива (л) / Текущий расход (л/100 км)) × 100. Например, при остатке 40 литров и расходе 8 л/100 км индикатор покажет 500 км. Алгоритм использует усредненный расход за последние 20–30 км пути для минимизации погрешности, но сохраняет зависимость от актуального стиля вождения и дорожной ситуации.

Факторы, влияющие на точность

• Изменение расхода топлива: резкие ускорения, движение в пробках или на трассе, включенный кондиционер.
• Погрешность датчика уровня топлива: колебания при наклонах автомобиля или неполадках топливной системы.
• Стиль вождения: переход с агрессивной езды на экономный режим (или наоборот) требует времени для корректировки усредненных данных.

Показания носят прогнозный характер и могут изменяться на 10–20% в зависимости от внешних условий. Рекомендуется заправляться при остатке 100–150 км во избежание риска полной выработки топлива.

Диагностическая функция предупреждения о сбоях

Бортовой компьютер Рено Логан непрерывно отслеживает ключевые системы автомобиля через электронный блок управления (ЭБУ), анализируя данные с датчиков двигателя, трансмиссии, ABS и других модулей. При обнаружении отклонений от нормы или неисправности генерируется диагностический код ошибки (DTC), сохраняемый в памяти ЭБУ.

Система мгновенно оповещает водителя о проблеме через символ жёлтого или красного восклицательного знака (⛔) на дисплее компьютера. В зависимости от серьёзности сбоя предупреждение может сопровождаться звуковым сигналом. Это позволяет оперативно реагировать на критические неполадки, например, падение давления масла или перегрев двигателя.

Ключевые аспекты работы функции

• Индикация типа неисправности: Цвет и символ сигнала указывают на уровень опасности (жёлтый – требуется проверка, красный – немедленная остановка).
• Хранение кодов ошибок: DTC сохраняются в памяти даже после устранения неисправности, что упрощает диагностику.
• Самодиагностика при запуске: При включении зажигания компьютер выполняет тест систем, выводя на экран статус «TEST OK» или предупреждение.

Тип сигнала	Примеры сбоев	Действия водителя
Жёлтый восклицательный знак	Неисправность датчика кислорода, высокий расход топлива	Проверка в ближайшее время
Красный восклицательный знак	Перегрев двигателя, низкое давление масла, неисправность тормозов	Немедленная остановка и глушение двигателя

Для расшифровки конкретных ошибок требуется подключение диагностического сканера через разъём OBD-II. После ремонта коды можно стереть через меню бортового компьютера (удержание кнопки "сброс") или сканером. Игнорирование красных предупреждений может привести к серьёзным повреждениям двигателя или созданию аварийной ситуации.

Местоположение БК на разных поколениях Renault Logan

В первом поколении Logan (седан X90, 2004-2015 гг) бортовой компьютер располагается исключительно в верхней центральной части торпедо. Модуль встроен в комбинацию приборов между спидометром и тахометром, отображая данные на монохромном ЖК-экране. Для доступа к функциям БК используются кнопки на подрулевом переключателе или концевике стеклоочистителя.

После рестайлинга 2009 года (фаза 2) базовое расположение БК сохранилось, но появилась опция проекционного дисплея. В комплектациях с проекцией (например, Expression+) данные дублируются на прозрачном экране, выдвигающемся из верхней части торпедо перед лобовым стеклом, что исключает необходимость отрывать взгляд от дороги.

Особенности для второго поколения (L90, с 2015 года)

• Базовые версии: БК интегрирован в аналоговую приборную панель между стрелочными индикаторами. Экран цветной, но меньше по размеру (1/4 торпедо).
• Мультимедийные комплектации: Основной интерфейс перенесён на сенсорный экран медиасистемы (R-Link или Media Nav). Физическая панель приборов остаётся для базовых данных (пробег, расход топлива).
• Премиум-сегмент: В версиях с TFT-дисплеем (например, топовая комплектация) весь БК визуализируется на цифровой приборной панели (7-дюймовый экран), заменяющей традиционные стрелочные циферблаты.

Поколение	Тип дисплея	Расположение	Управление
X90 (до 2009)	Монохромный ЖК	Центр приборной панели	Подрулевой переключатель
X90 (рестайлинг)	ЖК + проектор (опция)	Панель приборов / проектор на лобовое стекло	Коневик стеклоочистителя
L90 (база)	Цветной ЖК	Аналоговая панель приборов	Кнопки на руле
L90 (мультимедиа)	Сенсорный экран	Центральная консоль (8.7")	Сенсор + голосовое управление

Важно: Наличие БК зависит от комплектации – в базовых версиях без кондиционера (Authentique) модуль часто отсутствует. Для установки в таких случаях требуется замена комбинации приборов и перепрошивка ЭБУ.

Контроль скорости и звуковое оповещение о превышении

Функция контроля скорости в бортовом компьютере Рено Логан позволяет водителю устанавливать индивидуальное пороговое значение скорости. При достижении или превышении заданного лимита система активирует предупреждение, помогая соблюдать скоростной режим и избегать штрафов. Особенно полезна она на участках дорог с частым изменением разрешённой скорости или при длительных поездках по трассе.

Звуковое оповещение реализовано через короткий повторяющийся сигнал, который продолжается до снижения скорости ниже установленного порога. Громкость и тональность сигнала стандартны и не регулируются пользователем. Для исключения ложных срабатываний система учитывает задержку в 1-2 секунды после превышения, игнорируя кратковременные ускорения.

Настройка ограничителя скорости

Процедура активации и настройки выполняется через многофункциональный подрулевой переключатель:

1. Во время движения нажмите кнопку «SET / RES» на торце переключателя.
2. Текущая скорость фиксируется как пороговая. Для ручного ввода:
   • Используйте клавишу «▲» (увеличение) или «▼» (уменьшение).
   • Удерживайте для быстрого изменения значения.
3. Подтвердите выбор повторным нажатием «SET / RES».
4. Для деактивации удерживайте кнопку «MODE» 2 секунды.

Состояние системы	Индикация на дисплее
Ограничение активно	Значок «SPEED LIMIT» + цифровое значение
Превышение скорости	Мигающее значение + звуковой сигнал
Система отключена	Отсутствие значков и подсветки значения

Важно! Система не влияет на работу двигателя или тормозов – ответственность за контроль скорости полностью лежит на водителе. При замене штатного головного света или магнитолы проверьте подключение CAN-шины, иначе функция может стать недоступной.

Датчики, необходимые для корректной работы системы

Бортовой компьютер Рено Логан интегрируется с электронным блоком управления двигателем (ЭБУ), получая критически важные данные от комплекса датчиков. Эти сенсоры непрерывно мониторят параметры работы силового агрегата, трансмиссии и топливной системы, формируя исходную информацию для расчетов.

Отказ или некорректные показания любого из ключевых датчиков приводят к нарушениям в функционировании бортового компьютера: искажению данных на дисплее, неправильному расчету расхода топлива, сбоям в прогнозировании запаса хода, ошибкам диагностики. Для стабильной работы требуются исправные показания следующих сенсоров:

• Датчик массового расхода воздуха (ДМРВ) – измеряет объем всасываемого воздуха для точного расчета топливовоздушной смеси.
• Датчик положения коленчатого вала (ДПКВ) – определяет частоту вращения и ВМТ, синхронизируя работу ЭБУ.
• Датчик положения дроссельной заслонки (ДПДЗ) – передает угол открытия заслонки для коррекции топливоподачи и холостого хода.
• Датчик температуры охлаждающей жидкости (ДТОЖ) – влияет на прогрев, состав смеси и расчет расхода топлива.
• Датчик скорости – фиксирует скорость вращения колес для расчета пробега, средней скорости и запаса хода.
• Датчик уровня топлива – передает данные об остатке топлива в баке для вычисления расхода и резерва.
• Кислородный датчик (лямбда-зонд) – анализирует состав выхлопных газов для корректировки смеси и точности показаний расхода.
• Датчик детонации – предотвращает "стук пальцев", влияя на угол опережения зажигания.

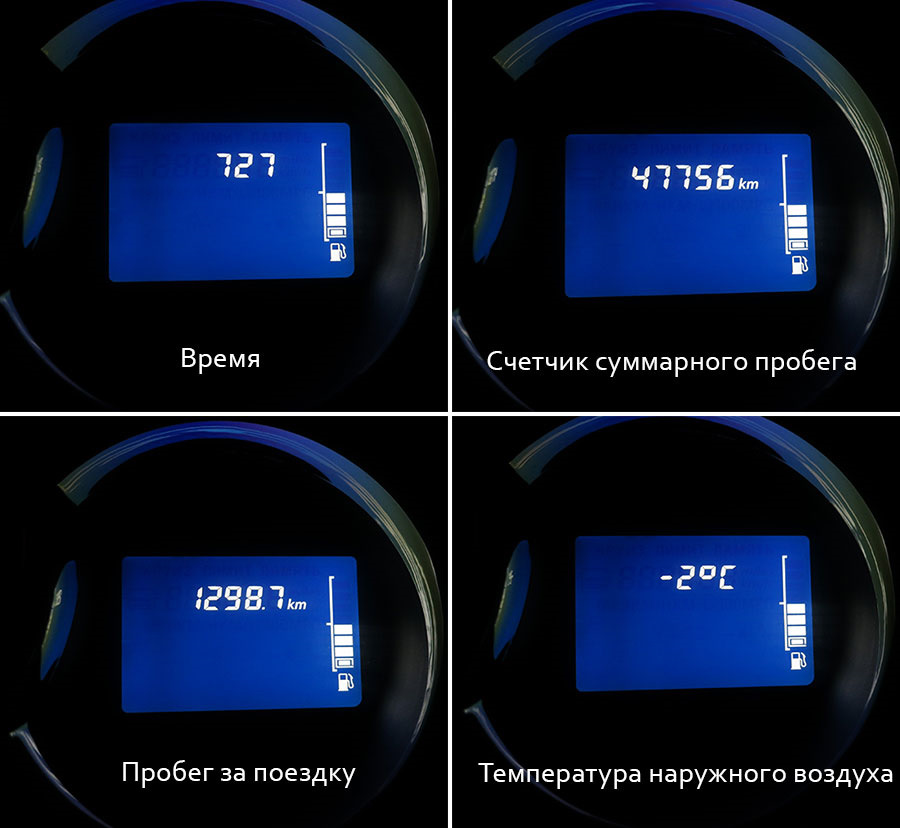

Учёт пробега: суточный и общий километраж

Бортовой компьютер Рено Логан обеспечивает точный контроль двух ключевых параметров пробега: общего километража (одометра) и суточного пробега (трипметра). Общий пробег фиксирует суммарное расстояние, пройденное автомобилем за весь срок эксплуатации, и служит важным показателем для оценки состояния авто и планирования ТО. Данные общего километража хранятся в постоянной памяти ЭБУ и не подлежат сбросу пользователем.

Суточный пробег (TRIP) позволяет водителю отслеживать расстояние, пройденное за конкретную поездку или заданный период (например, день, заправку топливом). Этот счётчик можно обнулять вручную, что удобно для контроля расхода топлива на определённом отрезке пути или расчёта расстояний между точками. Переключение между отображением общего и суточного пробега осуществляется кнопкой на подрулевом переключателе или рычаге стеклоочистителя.

Особенности управления и настройки

Для настройки отображения пробега:

1. Короткое нажатие кнопки «TRIP» циклически переключает экраны БК: общий пробег → суточный пробег → текущий расход → средняя скорость → время в пути → общий пробег.
2. Длительное удержание кнопки «TRIP» (более 3 секунд) обнуляет показания суточного пробега, времени в пути и средней скорости для текущей поездки.

Важные ограничения:

• Общий пробег не сбрасывается стандартными средствами и защищён от некорректного вмешательства.
• Суточный пробег автоматически обнуляется при достижении значения 1999 км.
• Калибровка одометра требует профессионального оборудования и актуальна только при замене приборной панели или ЭБУ.

Параметр	Общий пробег	Суточный пробег
Назначение	Учёт ресурса авто, ТО	Контроль поездок, расхода топлива
Сброс	Невозможен	Кнопкой "TRIP"
Макс. значение	999 999 км	1999 км (автосброс)

Средние и текущие показатели эффективности двигателя

Бортовой компьютер Рено Логан отображает ключевые параметры работы двигателя в двух категориях: текущие (мгновенные) и средние (накопленные за определенный период). Текущие показатели позволяют оценить режим работы силового агрегата в реальном времени, тогда как средние значения помогают анализировать общую эффективность эксплуатации автомобиля.

Данные выводятся на монохромный дисплей БК в центральной части приборной панели. Управление просмотром осуществляется кнопкой сброса суточного пробега на щитке приборов (короткие/длинные нажатия для переключения между экранами). Отслеживание этих метрик помогает оптимизировать стиль вождения и своевременно выявлять отклонения в работе двигателя.

Основные параметры

Ключевые показатели включают:

• Мгновенный расход топлива (л/100 км) - вычисляется на основе времени впрыска и скорости движения
• Средний расход топлива - рассчитывается от последнего сброса статистики
• Текущая скорость движения (км/ч)
• Средняя скорость за поездку или с момента сброса
• Пробег (общий, суточный, до ТО)

Для наглядности сравнения текущих и средних параметров:

Показатель	Текущее значение	Среднее значение
Расход топлива	7.3 л/100км	8.1 л/100км
Скорость	62 км/ч	47 км/ч
Запас хода	320 км	280 км*

* Рассчитывается на основе среднего расхода и остатка топлива в баке

Особенности работы

1. Текущий расход при стоянке с работающим двигателем отображается как "----" (не учитывается)
2. Сброс средних значений выполняется длительным удержанием (3 сек) кнопки сброса одометра
3. Погрешность расчетов составляет ±5% и зависит от калибровки датчиков
4. При отключении АКБ средние значения обнуляются (не касается общего пробега)

Интерфейс взаимодействия с другими системами авто

Бортовой компьютер Рено Логан интегрируется в общую электронную архитектуру автомобиля через цифровые шины данных, преимущественно CAN-шину (Controller Area Network). Этот интерфейс обеспечивает двусторонний обмен информацией между БК и управляющими блоками основных систем, позволяя получать данные в реальном времени и передавать управляющие команды.

Стандартная интеграция включает чтение параметров двигателя, трансмиссии, ABS и климат-контроля, а также взаимодействие с системами безопасности и освещения. Для корректной работы требуется физическое подключение к диагностическому разъёму OBD-II и программная синхронизация протоколов обмена данными между модулями.

Ключевые направления взаимодействия

Система	Тип данных	Функции
ЭБУ двигателя	Обороты, температура, ошибки, расход топлива	Расчёт пробега, прогноз остатка топлива, диагностика
ABS/ESP	Скорость вращения колёс, активация систем	Контроль скорости, предупреждение о пробуксовке
Блок климат-контроля	Температура салона, режимы обдува	Отображение настроек на экране БК
Освещение	Статус фар, поворотников	Оповещение о незакрытых фарах

Особенности протоколов: Для работы с нештатными системами (например, парктроником или камерой) требуется адаптация CAN-адаптерами. Ошибки взаимодействия (например, U-коды) возникают при:

• Несовместимости версий ПО
• Повреждении проводки шины
• Некорректной настройке параметров обмена

Планирование ТО через сервисные напоминания

Функция сервисных напоминаний в бортовом компьютере Рено Логан позволяет автоматизировать контроль за техническим обслуживанием автомобиля. Система отслеживает пробег и время, прошедшее с момента последнего ТО, и своевременно информирует водителя о необходимости визита в сервис.

Напоминания активируются при достижении заданных параметров: обычно это интервалы в 15 000–20 000 км или 12 месяцев. При срабатывании на приборной панели загорается соответствующий индикатор (иконка гаечного ключа), а на дисплее бортового компьютера появляется текстовое сообщение "SERVICE".

Настройка и управление напоминаниями

Для корректной работы функции требуется предварительная настройка:

• Сброс данных: После прохождения ТО необходимо обнулить счетчик через меню БК (удержание кнопки сброса суточного пробега при включенном зажигании).
• Задание интервалов: В некоторых версиях БК интервал ТО устанавливается вручную через диагностическое оборудование (например, ELM327 с ПО Renault Can Clip).

Типовые сервисные точки, отслеживаемые системой:

Параметр	Стандартный интервал
Замена масла	15 000 км
Фильтры (воздушный, салонный)	20 000 км
Техосмотр	12 месяцев
Тормозная жидкость	2 года

При игнорировании уведомлений система переходит в режим постоянного напоминания – сообщение "SERVICE" отображается при каждом запуске двигателя. Для продления интервала ТО (например, при использовании синтетического масла) требуется программная корректировка через диагностический разъем OBD-II.

Расчёт оптимального времени заправки автомобиля

Оптимальное время заправки определяется на основе анализа текущего расхода топлива, остатка в баке и предстоящего маршрута. Бортовой компьютер Рено Логан предоставляет ключевые данные для этого расчёта: мгновенный и средний расход топлива, оставшийся запас хода (в километрах) и уровень топлива в процентах. Игнорирование этих показателей ведёт к риску полной выработки горючего или вынужденным заправкам в невыгодных местах.

Для точного прогноза система учитывает стиль вождения, загруженность дорог и топографию маршрута (подъёмы/спуски). На основе исторических данных о расходе компьютер вычисляет "критическую точку" – минимальный остаток топлива, при котором необходимо заправиться до завершения поездки. Оптимальным считается момент, когда до резерва остаётся 15-20% бака, что позволяет выбирать АЗС с лучшим ценником и избегать очередей.

Факторы для расчёта

• Текущий запас хода (отображается на экране БК)
• Дистанция до запланированного пункта назначения
• Наличие АЗС на маршруте (учитывается в навигационных системах)
• Динамика расхода топлива (рост при агрессивном вождении)

Показатель БК	Рекомендуемое действие	Запас хода
Менее 50 км	Немедленная заправка	Критический
50-100 км	Заправка в ближайшие 1-2 часа	Минимальный
100-150 км	Планирование заправки с учётом АЗС	Оптимальный

Используйте функцию "Средний расход" для прогноза затрат топлива на оставшийся путь. При отклонении фактического расхода от среднего более чем на 10% компьютер автоматически скорректирует расчёт остатка хода. Для длительных поездок активируйте предупреждение о низком топливе через настройки БК – система подаст звуковой сигнал при достижении заданного порога (например, 8 литров).

Интеграция с CAN-шиной автомобиля

Интеграция бортового компьютера с CAN-шиной Рено Логан обеспечивает прямой доступ к данным электронных блоков управления (ЭБУ). Это позволяет получать точную информацию о работе двигателя, трансмиссии, ABS, подушек безопасности и других систем в реальном времени. Подключение к шине исключает необходимость установки дополнительных датчиков и повышает достоверность показаний.

Физическое подключение осуществляется через стандартный OBD-II разъем, расположенный в районе рулевой колонки. Для корректной работы требуется совместимость бортового компьютера с протоколами CAN (ISO 15765-4, SAE J2284), используемыми в конкретной модели Логана. Современные мультибрендовые компьютеры автоматически определяют протокол обмена при подключении к диагностическому порту.

Ключевые преимущества интеграции с CAN-шиной:

• Отображение скрытых параметров: моментное потребление топлива, температура впускного воздуха, угол опережения зажигания
• Автоматическое распознавание и расшифровка кодов ошибок ЭБУ с возможностью их сброса
• Контроль напряжения бортовой сети с точностью до 0.1В
• Корректный расчет пробега до ТО на основе реальных данных двигателя

Типы данных, считываемых через CAN-шину

Категория данных	Примеры параметров
Двигатель	Обороты (RPM), температура охлаждающей жидкости, положение дроссельной заслонки
Топливная система	Мгновенный расход, остаток в баке, давление топлива
Электрика	Напряжение АКБ, нагрузка генератора, состояние ламп
Диагностика	Коды ошибок P0xxx, статус готовности систем, данные датчиков кислорода

1. Подключите компьютер к OBD-II разъему (контакты 6-CAN High, 14-CAN Low)
2. В меню устройства выберите автоматическое определение протокола
3. При необходимости вручную укажите модель авто и год выпуска
4. Настройте отображаемые параметры через раздел "CAN-данные" в меню
5. Активируйте функции диагностики и предупреждений в разделе "Настройки безопасности"

Подбор совместимых моделей бортовых компьютеров

Совместимость БК с Рено Логан зависит от года выпуска авто, типа двигателя (бензин/дизель) и поколения электронной системы. Для моделей 2004-2015 гг. (первое поколение) критично наличие поддержки протокола OBD-II, тогда как для Логанов после 2015 г. (второе поколение) обязательна работа с CAN-шиной.

При выборе учитывайте совпадение разъёма диагностики (OBD-2 типа 16-pin) и функциональные требования: базовые модели отображают расход топлива и ошибки, а премиум-версии добавляют контроль АКБ, сервисные напоминания и адаптацию под параметры шин.

Популярные модели и их совместимость

Специализированные решения:

• Gamma GF 711 – для бензиновых Логанов 2004-2009 гг. с поддержкой русификации
• Multitronics CL-550 – универсальный CAN-совместимый вариант для авто после 2010 г.
• Prestige RD-CAR – полная интеграция с панелью приборов второго поколения

Универсальные OBD-устройства:

1. Scanmatic 3 – цветной дисплей, программирование сервисных интервалов
2. Neoline X-COP 9100 – совместим с дизельными версиями 1.5 dCi
3. CARMAN VG-1051S – бюджетное решение для базового мониторинга

Модель БК	Поколение Logan	Особенности
Gamma GF 715	2004-2009 (K7M/K4M)	Коррекция пробега, контроль напряжения
Multitronics C-590	2010-2020	CAN-шина, голосовые оповещения
Pilot VX-501	2015+ (2-е поколение)	Адаптация под штатную подсветку

Важно: Для турбированных моторов 1.2Т (H5Ft) требуются БК с поддержкой расширенной диагностики давления наддува. Проверяйте наличие прошивок под конкретный ЭБУ (Bosch, Continental или Delphi). Избегайте дешёвых китайских аналогов без русификации меню – они могут некорректно интерпретировать данные CAN-шины.

Демонтаж облицовки рулевой колонки для доступа

Перед началом работ обесточьте автомобиль, сняв клемму «–» с аккумулятора. Подготовьте крестовую отвертку и пластиковый монтажный инструмент для предотвращения повреждения панелей. Убедитесь, что рулевое колесо зафиксировано в прямом положении, а ключ зажигания извлечен.

Снимите нижний кожух рулевой колонки, открутив два самореза крестовой отверткой. Аккуратно подденьте пластиковым инструментом фиксаторы по периметру кожуха, начиная с нижней части. Избегайте резких движений – защелки хрупкие и легко ломаются.

Последовательность демонтажа верхней облицовки

1. Отсоедините нижний кожух: после выкручивания саморезов потяните элемент на себя, освобождая клипсы по краям.
2. Снимите винты крепления верхней накладки: найдите два скрытых винта под рулевым переключателем света – открутите их крестовой отверткой.
3. Освободите фиксаторы: плоским инструментом последовательно отожмите 6 защелок (по 3 с каждой стороны) от центра к краям.

• Важно: не прилагайте силу к замку зажигания и проводам подрулевых переключателей.
• Рекомендация: помечайте снятые винты скотчем – их легко перепутать при сборке.

Элемент	Тип крепления	Количество
Нижний кожух	Саморезы + защелки	2 шт + 4 шт
Верхняя накладка	Винты + защелки	2 шт + 6 шт

После снятия облицовки обеспечьте доступ к разъемам бортового компьютера за рулевой колонкой. Не касайтесь металлическими инструментами оголенных контактов проводки. Для установки компьютера выполните подключение согласно схеме производителя до обратной сборки панелей.

Подготовка посадочного места под модуль БК

Для установки штатного бортового компьютера в Рено Логан потребуется демонтировать заглушку на центральной консоли. Эта заглушка расположена в верхней части торпедо, между спидометром и дефлекторами вентиляции. Аккуратно подденьте её пластиковой картой или монтажной лопаткой, начиная с нижней кромки, чтобы избежать повреждения панели.

После снятия заглушки проверьте наличие заводского разъёма проводки за посадочным гнездом. В комплектации с подготовкой под БК разъём обычно свёрнут в жгут и зафиксирован стяжкой. Если разъём отсутствует (в базовых версиях), потребуется самостоятельная прокладка проводов от блока предохранителей и датчиков согласно схеме подключения.

Ключевые этапы монтажа

1. Очистка посадочной зоны – удалите пыль и остатки крепежа
2. Проверка совместимости разъёма:
   • Для моделей до 2015 года: 14-пиновый коннектор
   • Для рестайлинга: 16-пиновый коннектор
3. Фиксация крепёжных скоб – металлические ушки по бокам ниши должны надёжно удерживать корпус БК

Тип установки	Особенности	Инструмент
Штатный монтаж	Использование заводских креплений без модификации панели	Пластиковый монтажный инструмент
Адаптация под неоригинальный БК	Фрезеровка ниши + установка переходной рамки	Дрель, канцелярский нож, термоклей

При установке универсальных моделей БК подготовка осложняется необходимостью формирования отверстий под кнопки управления. Используйте бумажный шаблон, входящий в комплект, и режьте пластик консоли медленными вращательными движениями канцелярским ножом. Края обработайте мелким напильником.

Распиновка и правильная коммутация разъёмов

Правильное соединение разъёмов бортового компьютера (БК) с электропроводкой автомобиля критически важно для его стабильной работы. Ошибки коммутации могут вызвать сбои в отображении данных, повреждение электронных компонентов или некорректную интерпретацию сигналов датчиков.

Распиновка разъёмов БК Рено Логан зависит от модели компьютера (штатный или универсальный) и поколения автомобиля. Основное внимание уделяется подключению к диагностической шине CAN, цепи зажигания, освещению и датчикам уровня топлива.

Стандартная распиновка для универсальных БК (на примере популярных моделей)

Основные группы проводов:

• Питание: Постоянный "+12В" (жёлтый), Зажигание "+12В" (красный), "Масса" (чёрный).
• CAN-шина: CAN-H (оранжевый/чёрный), CAN-L (оранжевый/коричневый). Подключаются к OBD-II разъёму или напрямую к ЭБУ.
• Датчик топлива: Сигнальный провод (обычно белый/зелёный) к соответствующему контакту на колодке бензонасоса.
• Освещение: Управление подсветкой (оранжевый) к цепи габаритов.

Ключевые точки подключения CAN-шины для Логан:

1. К выводам 6 (CAN-H) и 14 (CAN-L) диагностического разъёма OBD-II.
2. К контактам 3 (CAN-H) и 4 (CAN-L) колодки ЭБУ двигателя (требует точного мануала для конкретного года выпуска).

Особенности подключения датчика уровня топлива:

Цвет провода БК	Назначение	Точка подключения
Белый/Зелёный	Сигнал датчика	Колодка бензонасоса (контакт 3 для многих моделей)
Чёрный	Масса датчика	Колодка бензонасоса (контакт 5) или кузов

Важные правила коммутации:

• Все соединения выполняйте при отключенном аккумуляторе.
• Используйте качественные обжимные коннекторы или пайку с термоусадкой.
• Изолируйте провода от вибрации и острых кромок кузова.
• Проверьте отсутствие КЗ мультиметром перед подачей питания.
• Точно сверяйтесь с инструкцией к конкретной модели БК и схеме электропроводки вашего Логана.

Особенности подключения провода питания через предохранитель

Подключение провода питания бортового компьютера через предохранитель критически важно для защиты электросистемы автомобиля. Предохранитель предотвращает короткое замыкание и перегрузку цепи, разрывая контакт при превышении допустимого тока.

Для подключения выберите цепь с напряжением 12В, активируемую при включении зажигания (например, прикуриватель или магнитолу). Используйте специальный разветвитель-патрон, который вставляется в штатный блок предохранителей вместо оригинального предохранителя.

Порядок действий

1. Определите номинал предохранителя согласно инструкции к бортовому компьютеру (обычно 5-15А).
2. Отключите минусовую клемму аккумулятора для безопасности.
3. Извлеките штатный предохранитель выбранной цепи из блока.
4. Установите разветвитель-патрон с новым предохранителем нужного номинала.
5. Подключите провод питания бортового компьютера к свободному разъёму патрона.
6. Надежно зафиксируйте провод стяжками, исключив контакт с движущими частями.
7. Верните на место клемму аккумулятора и проверьте работу системы.

Обязательно проверьте отсутствие перегибов провода и плотность контактов. При первом включении убедитесь, что бортовой компьютер корректно отображает данные и не вызывает срабатывания защиты.

Интеграция в цепь датчика скорости автомобиля

Подключение бортового компьютера к цепи датчика скорости (ДСА) обеспечивает точное считывание текущей скорости движения, что критично для корректного расчёта расхода топлива, пробега и других параметров. Датчик скорости на Рено Логан генерирует импульсный сигнал, частота которого пропорциональна скорости вращения колёс, обычно передавая данные по трём проводам: питание (+12В), масса и сигнальный провод.

Для интеграции необходимо найти сигнальный провод ДСА в моторном отсеке или за приборной панелью, используя электросхему конкретной модели Логана. Вскрытие изоляции сигнального провода недопустимо – подключение выполняется через специальные разъёмы-«слоты» или методом пайки с обязательной изоляцией соединения. Ошибки при подключении могут вызвать сбои в работе спидометра или системы ABS.

Ключевые этапы подключения

• Идентификация проводов ДСА: Сигнальный провод обычно имеет зелёную изоляцию с цветной полосой (например, зелёно-белый). Точное определение выполняется мультиметром в режиме измерения переменного напряжения (АС) при вращении колеса.
• Подключение сигнального провода БК: Соединение провода «Speed Signal» от бортового компьютера с идентифицированным сигнальным проводом ДСА через предоставленный коннектор.
• Калибровка коэффициента импульсов: Настройка в меню БК значения импульсов на километр (Pulses per Km – PPK). Для Логана 1.4/1.6 типовое значение – 6000 импульсов/км. Точная корректировка выполняется по GPS или контрольным километровым отметкам на трассе.

Параметр	Значение для Рено Логан	Примечание
Тип сигнала ДСА	Импульсный прямоугольный	Частота 1-5 кГц (зависит от скорости)
Напряжение сигнала	0-12В	Измеряется относительно массы
Стандартный PPK	6000	Требует проверки при смене колёс

После физического подключения активируется функция «Калибровка скорости» в настройках БК. Рекомендуется сверять показания спидометра автомобиля, бортового компьютера и GPS-устройства на постоянной скорости (например, 60 км/ч). Расхождение более 5% требует ручной корректировки коэффициента PPK в соответствующем разделе меню.

Установка экрана в приборную панель (оригинальный БК)

Монтаж оригинального дисплея требует демонтажа комбинации приборов. Сначала снимите декоративную накладку рулевой колонки, открутив крепежные винты под пластиковыми заглушками. Отсоедините разъемы от штатных приборов, аккуратно поддев фиксаторы, после чего извлеките всю панель наружу. Убедитесь, что модель БК совместима с вашей комплектацией Логана – некоторые версии работают только с определенными типами ЭБУ двигателя.

На освободившееся место установите новый блок с экраном, совместив направляющие пазы. Заведите разъемы питания и CAN-шины в соответствующие гнезда на задней части приборов – они имеют ключи для предотвращения ошибок подключения. Избегайте перегибов проводов при сборке. Проверьте надежность фиксации всех контактов перед установкой панели обратно в посадочное место и затяжкой крепежных винтов.

Калибровка и активация

После подключения аккумулятора выполните базовую настройку:

1. Запустите двигатель и дождитесь автоматической инициализации экрана
2. Сбросьте ошибки через диагностический разъем OBD-II сканером ELIT
3. Настройте единицы измерения (литры/км, °C/°F) кнопками на подрулевом переключателе

Важные нюансы:

• При несовпадении VIN возможны сбои в отображении пробега
• Для моделей без ABS потребуется ручной ввод диаметра колес через сервисное меню
• Функция расхода топлива активируется только после 50 км пробега

Индикация	Значение	Действие
Мигающий "---"	Нет связи с ЭБУ	Проверить CAN-подключение
Постоянное "Err"	Ошибка датчиков	Считать код неисправности

Монтаж выносного дисплея на торпедо

Перед началом работ подготовьте необходимые компоненты: выносной дисплей с кронштейном, крепежные элементы (обычно идут в комплекте), изоленту или термоусадку для изоляции проводов, а также инструменты – отвертки, торцевые ключи и пластиковый монтажный лопатка для аккуратного демонтажа обшивки.

Определите оптимальное место установки на торпедо, исключающее перекрытие обзора водителя и обеспечивающее удобство считывания информации. Обезжирьте выбранную поверхность спиртовым раствором, после чего закрепите кронштейн дисплея при помощи двустороннего скотча 3М или саморезов (в зависимости от комплектации и конструкции панели).

Этапы подключения и финальной сборки

1. Прокладка проводов: снимите боковую накладку торпедо со стороны водителя и левую обшивку центральной консоли, аккуратно заведя проводку дисплея в образовавшиеся полости
2. Подключение питания: соедините красный провод дисплея с плюсовой клеммой прикуривателя (через предохранитель 5А), черный – с кузовным болтом (масса). Для постоянного питания вместо прикуривателя используйте свободный слот в блоке предохранителей
3. Синхронизация с ЭБУ: протяните сигнальный кабель к диагностическому разъему OBD-II, расположенному под рулевой колонкой, и подключите его без нарушения заводской изоляции
4. Проверка и фиксация: включите зажигание, убедитесь в стабильной работе дисплея, корректном отображении данных и отсутствии ошибок. Закрепите провода пластиковыми стяжками, избегая натяжения

Установите дисплей на кронштейн, отрегулируйте угол наклона для минимизации бликов, после чего последовательно соберите демонтированные элементы обшивки. Проверьте отсутствие дребезжания панелей при движении по неровностям.

Проверка связи с ЭБУ двигателя

Установка связи с ЭБУ – обязательный этап диагностики и настройки бортового компьютера. Без стабильного соединения невозможно считать коды ошибок, просмотреть текущие параметры работы двигателя или внести изменения в программное обеспечение.

Для проверки связи потребуется диагностический адаптер (например, ELM327), совместимый с протоколами Renault, и специализированное ПО (MotorData, ScanMaster, Renault CAN Clip). Подключение осуществляется через OBD-II разъём, расположенный под рулевой колонкой или в районе бардачка.

Алгоритм проверки связи

1. Подключение оборудования: Вставьте адаптер в OBD-II порт (16-контактный разъём), активируйте зажигание без запуска двигателя.
2. Инициализация ПО: Запустите диагностическую программу, выберите модель авто (Renault Logan), тип двигателя и протокол подключения (ISO 9141-2, KWP2000).
3. Сканирование ЭБУ: Нажмите "Подключиться" или "Scan" в интерфейсе программы. При успешной связи отобразятся данные ЭБУ:

Параметр	Пример значения
Идентификатор ЭБУ	7F0A / 7F12
Версия прошивки	F001RE00 / A030
Протокол связи	K-Line, CAN

Типичные проблемы при подключении:

• Адаптер не определяется – проверьте USB-порт/Bluetooth, переустановите драйверы.
• Ошибка "ECU not responding" – убедитесь в правильности выбора протокола, осмотрите целостность OBD-II разъёма и проводки.
• Прерывание связи – отключите энергопотребители (фары, кондиционер), проверьте напряжение АКБ (не ниже 11.5V).

При корректном соединении бортовой компьютер сможет отображать реальные данные с датчиков: обороты двигателя, температура ОЖ, положение дросселя, мгновенный расход топлива. Для углублённой диагностики используйте функцию "Считать ошибки" – сохранённые в ЭБУ коды неисправностей (P0xxx, P1xxx) помогут выявить проблемы с системами впрыска, зажигания или нейтрализации газов.

Калибровка датчика уровня топлива в баке

Калибровка необходима при замене датчика топлива, некорректных показаниях на приборной панели (стрелка не опускается ниже половины бака, плавает при заправке) или после ремонта топливного модуля. Процедура позволяет синхронизировать сопротивление датчика с программным обеспечением бортового компьютера, обеспечивая точность отображения остатка топлива.

Для выполнения калибровки требуется доступ к сервисному меню бортового компьютера через диагностический разъем OBD-II с использованием совместимого сканера (например, ELM327 с ПО типа CanClip или Renault Clip) или штатных кнопок на приборной панели (на некоторых моделях). Перед началом убедитесь, что бак заполнен строго до определенного уровня – чаще до полного, но возможны варианты 1/2 или 1/4 бака в зависимости от протокола.

Пошаговая процедура калибровки

1. Заглушите двигатель, включите зажигание без запуска мотора
2. Активируйте сервисное меню одним из способов:
   • Удерживайте кнопку сброса суточного пробега 10+ секунд
   • Через диагностический сканер: раздел «Топливная система» → «Калибровка ДУТ»
3. Выберите в меню пункт «Calibration Fuel Sensor»
4. Укажите текущий уровень топлива в баке (например, «Full tank» при полном баке)
5. Подтвердите ввод данных и дождитесь сообщения «Calibration Complete»
6. Выключите зажигание на 30 секунд для сохранения параметров

Типичные ошибки: калибровка при нестабильном уровне топлива (авто на уклоне), использование неподдерживаемого ПО, попытка ручной настройки без точных замеров сопротивления датчика. При сбоях процедуры проверьте целостность поплавка и отсутствие залипания потенциометра.

Параметр	Значение при пустом баке	Значение при полном баке
Сопротивление датчика (Ом)	250-300	15-25
Напряжение сигнала (В)	0.8-1.2	3.8-4.2

После успешной калибровки выполните тестовую поездку для проверки: заправьте 10-15 литров топлива и убедитесь, что показания компьютера изменились пропорционально объему. Если ошибка сохраняется, потребуется диагностика электропроводки или замена датчика.

Тестирование работоспособности системы после установки

После завершения монтажа борткомпьютера на Рено Логан необходимо выполнить комплексную проверку всех функций для исключения ошибок подключения и корректности работы оборудования. Последовательное тестирование предотвратит потенциальные сбои в процессе эксплуатации и обеспечит точность отображаемых данных.

Перед началом проверки убедитесь в надежности фиксации разъемов проводки и отсутствии повреждений проводов. Запустите двигатель автомобиля для подачи стабильного напряжения на электронные компоненты системы.

Этапы диагностики

Базовые индикаторы:

• Контроль подсветки дисплея при включении габаритов
• Проверка реакции на кнопки переключения режимов
• Корректность отображения времени и даты

Проверка функциональных блоков:

1. Диагностика датчиков: сравнение показаний температуры охлаждающей жидкости с данными штатного указателя
2. Расчетные параметры: контроль мгновенного расхода топлива при холостых оборотах и в движении
3. Навигационные данные: точность определения средней скорости на фиксированном маршруте

Тестируемый параметр	Метод проверки	Критерий успеха
Напряжение бортовой сети	Замер мультиметром на клемах АКБ	Расхождение с данными БК ≤ 0.2V
Прогноз запаса хода	Поездка на 50 км с полным баком	Погрешность вычислений ≤ 10%
Сигнализация перегрева	Прогрев двигателя до рабочей температуры	Срабатывание звукового оповещения при 102°C

Финализация теста: выполните сброс суточного пробега и счетчика топлива для синхронизации с фактическими показаниями одометра. При обнаружении расхождений в данных или некорректной работе отдельных функций потребуется повторная диагностика проводки и калибровка датчиков через сервисное меню устройства.

Активация языкового меню (русский/английский)

Изменение языка интерфейса бортового компьютера Рено Логан осуществляется через скрытое сервисное меню. Доступ к нему требует точного выполнения последовательности действий с кнопками управления на рулевой колонке или подрулевом переключателе. Процедура занимает менее минуты, но требует внимательности.

Стандартная заводская настройка для российского рынка – русский язык. Активация английского может потребоваться при замене приборной панели, сбоях ПО или для личных предпочтений. Все изменения производятся при включенном зажигании без запуска двигателя.

Пошаговая инструкция переключения языка

1. Включите зажигание (положение ON)
2. Нажмите и удерживайте кнопку сброса суточного пробега (на приборной панели)
3. Одновременно нажмите кнопку переключения страниц на подрулевом переключателе
4. Дождитесь появления сервисного меню (3-5 секунд)
5. Кнопками ▲/▼ выберите пункт LANGUAGE
6. Нажмите кнопку OK для подтверждения
7. Выберите нужный вариант:
   • RUS – русский интерфейс
   • ENG – английский интерфейс
8. Коротко нажмите кнопку сброса пробега для сохранения
9. Выключите зажигание на 15 секунд

Важные нюансы: В моделях до 2015 года вместо кнопки OK используется длинное нажатие на рычажок переключения страниц. При неудачной попытке действия повторяют через 30 секунд. Сброс настроек (отключение АКБ на 10 минут) возвращает язык по умолчанию.

Настройка правильного отображения объёма бака

Корректное отображение уровня топлива критически важно для точного расчёта оставшегося запаса хода и предотвращения неожиданной остановки. Настройка производится через сервисное меню бортового компьютера после обязательного заполнения бака "под горловину".

Процедура калибровки требует последовательного ввода реальных значений объёма топлива при разных состояниях датчика. Доступ к настройкам осуществляется путём длительного удержания кнопки сброса суточного пробега при включённом зажигании.

Пошаговая инструкция калибровки

1. Полностью заправьте бак до срабатывания автомата пистолета
2. Включите зажигание, не запуская двигатель
3. Зажмите кнопку сброса пробега на 5-7 секунд до появления сервисного меню
4. Перейдите в раздел "КАЛИБР ТОПЛИВО" с помощью кнопки переключения режимов
5. Введите фактический объём бака (стандартно 50 л для Логан):
   • Короткие нажатия – изменение цифры
   • Длительное удержание – переход к следующему параметру
6. Подтвердите данные длительным нажатием кнопки сброса
7. Проверьте точность: после поездки на 100 км сверьте остаток с реальным расходом

При некорректных показаниях после калибровки выполните аппаратный сброс: снимите минусовую клемму АКБ на 15 минут. Для моделей с датчиком старого образца (реостатный) дополнительно проверьте чистоту контактов и отсутствие загибов поплавка.

Типичные ошибки	Способы устранения
Скачки показаний во время движения	Замена датчика уровня топлива
Постоянное отображение "---"	Диагностика проводки к блоку управления
Расхождение >10% от реального объёма	Повторная калибровка с контролем по чекам АЗС

Ввод коэффициента коррекции расхода топлива

Коэффициент коррекции позволяет скорректировать отображаемый бортовым компьютером расход топлива для максимального соответствия реальным показателям. Необходимость ввода возникает из-за возможных погрешностей измерения, различий в стиле вождения или установки нештатных элементов топливной системы.

Для точной настройки требуется предварительное определение фактического расхода горючего методом контрольного замера (заправка полного бака, пробег фиксированного расстояния, повторная заправка до полного бака и расчет по объему долитого топлива). Полученные данные служат основой для вычисления поправочного коэффициента.

Порядок расчета и ввода коэффициента

Формула расчета:

K = (Фактический расход / Показания БК) × 100%

где K – искомый коэффициент коррекции.

Этапы ввода:

1. Запустите двигатель и активируйте бортовой компьютер
2. Перейдите в сервисное меню:
   • Удерживайте кнопку сброса суточного пробега
   • Включите зажигание (без запуска двигателя)
   • Дождитесь появления тестового меню
3. Пролистайте параметры до пункта "CAL" (калибровка)
4. Используйте кнопки управления для установки рассчитанного коэффициента:
   • Стандартное значение: 100%
   • Диапазон корректировки: 85% - 115%
5. Подтвердите выбор длительным нажатием кнопки сброса пробега
6. Выключите зажигание для сохранения параметров

Особенности и рекомендации:

Параметр	Значение
Точность корректировки	±0.5% на 1% изменения коэффициента
Периодичность проверки	Каждые 10 000 км или после ремонта топливной системы
Критическая погрешность	Требует диагностики при расхождении >8% после корректировки

После ввода коэффициента выполните контрольный замер расхода на идентичном маршруте. При сохранении существенных отклонений (>3%) повторите процедуру с уточнением расчетов или проведите диагностику датчиков расхода топлива и ДМРВ.

Программирование времени отключения подсветки

Данная функция позволяет установить интервал, в течение которого подсветка приборной панели и кнопок остается активной после выключения зажигания и закрытия дверей. Это обеспечивает комфорт при покидании автомобиля в темное время суток.

Стандартное значение обычно составляет 15–30 секунд, но пользователь может изменить его вручную через меню бортового компьютера. Для корректировки параметра требуется соблюдение определенной последовательности действий.

Инструкция по настройке

1. Включите зажигание, не запуская двигатель.
2. Нажмите и удерживайте кнопку сброса суточного пробега на щитке приборов.
3. Дождитесь появления в дисплее пункта "Параметры освещения" (≈5 секунд).
4. Короткими нажатиями кнопки сброса пробега выберите опцию "Время подсветки".
5. Удерживайте кнопку для входа в режим программирования.
6. Изменяйте значение (шаг 15 секунд) короткими нажатиями:
   • Доступный диапазон: 0–60 секунд
   • Выбор 0 отключает функцию
7. Подтвердите выбор длительным удержанием кнопки.

Значение (сек)	Особенности
0	Немедленное отключение света при извлечении ключа
15	Минимальная подсветка для выхода из авто
30	Стандартная настройка большинства моделей
60	Максимальная продолжительность (требует ручного выключения)

Важно: Настройки сохраняются автоматически после подтверждения. Изменения вступают в силу сразу после выключения зажигания. При замене аккумулятора параметр сбрасывается на заводское значение.

Назначение кнопок управления на руле

Кнопки на рулевом колесе Рено Логан обеспечивают быстрый доступ к ключевым функциям без отрыва рук от руля. Их расположение и состав зависят от комплектации автомобиля и типа установленной мультимедийной системы. Основные группы элементов сосредоточены на левом и правом секторах спиц руля.

Стандартная компоновка включает блоки управления аудиосистемой, бортовым компьютером и голосовой связью. Некоторые версии оснащаются дополнительными клавишами круиз-контроля. Рассмотрим типовые назначения элементов управления.

Основные функции кнопок

• Регулятор громкости (+/-) – изменение уровня звука магнитолы/колонок
• Переключение треков (◄ ►) – переход между радиостанциями или аудиофайлами
• Кнопка режима (MODE/SRC) – смена источника сигнала (радио/CD/USB/Bluetooth)
• Голосовое управление (иконка микрофона) – активация голосовых команд
• Клавиша ответа/сброса (трубка) – прием/завершение вызова при подключенном телефоне

Кнопка	Краткое нажатие	Длинное нажатие
OK/Ввод	Подтверждение выбора в меню БК	Сброс текущих данных поездки
Стрелки ▲▼	Навигация по пунктам бортового компьютера	Прокрутка списков контактов (при звонках)

На моделях с круиз-контролем справа размещаются отдельные клавиши: SET/- (установка/снижение скорости), RES/+ (восстановление/повышение скорости) и ON/OFF (активация системы). При отсутствии мультимедиа с поддержкой телефона соответствующие кнопки могут быть неактивны.

Сброс показателей среднего расхода бензина

Средний расход топлива на бортовом компьютере Рено Логан отображает усредненное значение потребления горючего за выбранный временной интервал. Этот показатель помогает анализировать экономичность вождения, но требует периодического обнуления для актуализации данных при изменении условий эксплуатации или стиля управления автомобилем.

Сброс выполняется вручную через панель управления бортового компьютера. Для корректной операции необходимо соблюдать последовательность действий с использованием кнопок на подрулевом переключателе или центральной консоли (в зависимости от модификации). Процедура не затрагивает другие параметры системы, такие как общий пробег или мгновенный расход.

Процедура сброса

1. Включите зажигание (положение ON) без запуска двигателя.
2. Циклически нажимайте кнопку переключения режимов (◄/►), пока на дисплее не отобразится текущий средний расход топлива (сопровождается надписью "СР. РАСХОД").
3. Удерживайте кнопку сброса (RESET) или кнопку «галочка» (✓) в течение 3-5 секунд.
4. Дождитесь мигания показателей и обнуления значений на экране.
5. Выключите зажигание для завершения операции.

Примечания:

• На автомобилях без отдельной кнопки RESET используйте длительное нажатие кнопки переключения режимов.
• Сброшенные данные начинают повторно накапливаться сразу после запуска двигателя.
• Для точности последующих замеров рекомендуется выполнять обнуление при заправке полного бака.

Установка трёх режимов отображения данных

Бортовой компьютер Рено Логан предоставляет три основных режима отображения данных: мгновенный расход топлива (л/100 км), средний расход топлива (л/100 км) и запас хода (км). Эти режимы последовательно сменяют друг друга при нажатии кнопки управления на подрулевом переключателе. Функция доступна только при движении автомобиля и активируется после подключения совместимого бортового компьютера.

Для выбора предпочтительного режима необходимо войти в скрытое меню настроек. Удерживайте кнопку сброса суточного пробега (расположена на приборной панели) при включенном зажигании, но без запуска двигателя. После звукового сигнала на дисплее появится доступ к параметрам конфигурации.

Пошаговая процедура настройки

1. Войдите в сервисное меню, удерживая кнопку сброса одометра 5-7 секунд
2. Короткими нажатиями кнопки переключайтесь между пунктами до появления надписи "Display Mode"
3. Выберите один из вариантов:
   • Mode 1: Только запас хода
   • Mode 2: Запас хода + средний расход
   • Mode 3: Все три показателя (рекомендовано)
4. Подтвердите выбор длительным нажатием (2 сек) кнопки сброса
5. Выключите зажигание для сохранения параметров

Режим	Отображаемые данные	Приоритет
Мгновенный расход	Текущее потребление топлива	Динамический контроль стиля вождения
Средний расход	Расход с начала поездки	Оценка экономичности
Запас хода	Расчетный пробег до заправки	Планирование маршрута

Для циклического переключения между активными режимами во время движения используйте концевик подрулевого переключателя стеклоочистителей. Кратковременные нажатия будут последовательно выводить на экран выбранные в настройках показатели. Если какой-либо режим отключен в конфигурации, система автоматически пропустит его при переключении.

Пошаговая настройка часов бортового компьютера

Перед началом процедуры убедитесь, что зажигание автомобиля включено в положение ACC (первое положение ключа). Двигатель запускать не обязательно, но питание бортовой сети должно быть активно. Для управления используйте кнопки на подрулевом переключателе или штатной магнитоле, в зависимости от модификации компьютера.

Отображение текущего времени обычно находится в левом верхнем углу дисплея. Если часы показываются некорректно или требуется корректировка после снятия аккумулятора, воспользуйтесь следующей последовательностью действий. Изменения сохраняются автоматически после завершения настройки.

Инструкция для стандартной версии БК

1. Нажмите и удерживайте кнопку "SET" (или "MODE") на правом подрулевом переключателе ≈3 секунды.
2. На дисплее начнет минуть показатель часов. Используйте кнопку "+" для увеличения значения.
3. Кратко нажмите "SET/MODE" – переключитесь на минуты (индикатор начнет мигать).
4. Отрегулируйте минуты кнопками "+" или "-".
5. Еще раз нажмите "SET/MODE" для выхода из режима настройки.

Особенности для моделей с медиасистемой

• Перейдите в раздел "Настройки" через кнопку MENU на головном устройстве
• Выберите пункт "Системные настройки" → "Дата и время"
• Коснитесь поля "Часы", введите значение сенсорной клавиатурой
• Подтвердите изменения кнопкой "ОК"

Тип управления	Основная кнопка	Корректировка
Подрулевой переключатель	SET/MODE	+/- на переключателе
Штатная магнитола	MENU	Сенсорный экран

Важно: На некоторых рестайлинговых версиях для доступа к настройкам времени требуется одновременно удерживать кнопки "SET" + "OK" на протяжении 5 секунд. Если стандартный метод не срабатывает – проверьте эту комбинацию.

При сбоях питания (отсоединении АКБ) часы сбрасываются на 00:00. Рекомендуется настраивать их с запасом +1-2 минуты, учитывая возможную погрешность отображения. Корректность установки подтверждается стабильным отображением значения без мигания через 10 секунд после завершения процедуры.

Адаптация параметров под нештатные устройства

При интеграции сторонних компонентов (мультимедийные системы, парктроники, камеры заднего вида) в штатную электропроводку Рено Логан, бортовой компьютер требует калибровки для корректного отображения данных и управления. Несоответствие параметров может вызвать ошибки CAN-шины, некорректную работу датчиков или ложные сигналы на панели приборов.

Основные задачи адаптации включают синхронизацию протоколов обмена данными между БК и новым оборудованием, переназначение функций кнопок рулевого управления, а также калибровку сигналов (например, для преобразования видео с камеры в совместимый формат). Для сложных устройств требуется физическая интеграция адаптеров LIN/CAN.

Ключевые этапы адаптации

• Диагностика совместимости: проверка напряжения, типа выходных сигналов (AV/РAL/NTSC) и протоколов связи нового оборудования.
• Установка переходных интерфейсов: монтаж CAN-адаптеров, декодеров видео, блоков согласования сопротивления для датчиков парковки.
• Программная настройка через OBD-II:
  1. Активация опций в ЭБУ (напр. "Camera installed")
  2. Калибровка шкал (объем топливного бака под нештатную АКПП)
  3. Переназначение steering wheel controls

Тип устройства	Необходимая адаптация	Риски при отсутствии
Камера заднего вида	Видеодекодер + переключение при включении R	Искажение изображения, зависание экрана
Неоригинальные датчики парковки	Коррекция чувствительности в мм/Ом	Ложные срабатывания, отсутствие звукового оповещения
Мультимедийная система	CAN-шина: интеграция протокола управления	Потери связи с ЭБУ, сброс настроек

Важно: Для глубокой адаптации (коррекция одометра, иммобилайзер) требуется официальное ПО Renault (Clip) и сертифицированный доступ. Самостоятельные манипуляции с CAN-шиной могут привести к блокировке электронных систем.

Корректировка тахографа и будильников

Корректировка тахографа в бортовом компьютере Рено Логан требует профессионального оборудования и авторизации. Самостоятельная настройка запрещена законодательством РФ и ЕСТР, так как устройство фиксирует режим труда и отдыха водителя. Для калибровки, замены пломб или обновления программного обеспечения обращайтесь в сертифицированные центры тахографического контроля.

Настройка сервисных будильников осуществляется через меню бортового компьютера. Эти напоминания сигнализируют о плановом ТО, замене расходников или превышении скоростного режима. Для персонализации параметров используйте кнопки управления на рулевой колонке или центральной консоли.

Порядок настройки напоминаний

Изменение интервала сервисного обслуживания:

1. Активируйте меню "Сервисные уведомления" в разделе настроек БК
2. Выберите параметр "Пробег до ТО"
3. Установите требуемое значение (км) кнопками +/-
4. Подтвердите выбор длительным нажатием SET

Регулировка скоростных предупреждений:

Действие	Алгоритм
Активация сигнала	Меню → Параметры движения → Ограничитель скорости
Установка порога	Кнопкой "Вверх" задайте предельное значение (км/ч)
Выбор типа оповещения	Звуковой сигнал / Вибрация руля / Иконка на дисплее

Важно! Будильники для контроля времени вождения настраиваются исключительно через тахограф с помощью мастер-карты предприятия. Изменение этих параметров в стандартном меню БК недоступно.

Ввод поправки для неправильного расхода бензина

При несоответствии данных бортового компьютера реальному расходу топлива требуется ручная калибровка. Производитель предусматривает функцию внесения поправочного коэффициента для компенсации погрешностей датчиков или особенностей эксплуатации.

Корректировка выполняется через сервисное меню после диагностики фактического потребления горючего контрольным методом (например, по пробегу и заправленному объёму). Рекомендуемый алгоритм действий:

Порядок настройки

1. Рассчитайте фактический расход (л/100км) на отрезке 500-1000 км с полными заправками
2. Разделите реальный расход на отображаемый компьютером
3. Полученный коэффициент (например: 8.2л / 7.4л ≈ 1.108) введите в систему

Для внесения поправки:

• Зажмите кнопку сброса суточного пробега при включенном зажигании
• После появления сервисного меню найдите параметр "CAL" или "Correction"
• Используя клавиши переключения, установите рассчитанное значение
• Сохраните изменения длительным нажатием на кнопку сброса

Важно: коэффициент менее 0.8 или более 1.2 свидетельствует о неисправностях топливной системы либо ошибках датчиков. Повторную калибровку выполняйте после сезонной смены резины или типа топлива.

Тип погрешности	Действие
Компьютер занижает расход	Установите коэффициент >1.0
Компьютер завышает расход	Установите коэффициент <1.0

Восстановление соединения при программных сбоях

Программные сбои бортового компьютера Рено Логан часто проявляются потерей связи с датчиками, некорректным отображением данных на дисплее или полным "зависанием" системы. Основными причинами выступают конфликты прошивки, ошибки обновлений, повреждение файлов конфигурации или сбои в работе CAN-шины.

Восстановление работоспособности требует последовательного выполнения процедур, начиная с простых манипуляций и заканчивая сложными аппаратными вмешательствами. Ключевой задачей является возврат стабильной передачи данных между ЭБУ, датчиками и дисплеем мультисистемы.

Алгоритм действий при потере связи

Быстрые способы восстановления:

1. Перезагрузка системы: Отключите клемму аккумулятора на 10-15 минут для сброса ошибок ОЗУ
2. Диагностика разъемов: Проверьте целостность контактов OBD-II и плотность подключения штекеров к блоку БК
3. Принудительный сброс: Зажмите кнопку сброса суточного пробега (при наличии) на 15 секунд

Продвинутые методы:

• Обновление прошивки через диагностический разъем с использованием ПО типа Renault Can Clip
• Калибровка CAN-шины путем переподключения терминальных резисторов в цепи связи
• Восстановление конфигурационных файлов через сервисное меню (требует кода доступа)

Меры предосторожности:

Перед перепрошивкой	Обеспечить стабильное напряжение 13.5V через зарядное устройство
При работе с CAN-шиной	Отключать питание бортовой сети во избежание короткого замыкания
При сбросе настроек	Фиксировать заводские параметры для возможного восстановления

При сохранении проблем после программной коррекции необходима аппаратная диагностика цепей питания и проверка сопротивления CAN-линий мультиметром. Устойчивые сбои часто указывают на физические повреждения контроллера.

Обнуление ошибки после устранения неисправности

После устранения причины неисправности, отображаемой на экране бортового компьютера Рено Логан, необходимо произвести процедуру сброса сохранённой ошибки. Игнорирование этого шага приведёт к сохранению устаревшей информации в памяти устройства, что может затруднить дальнейшую диагностику или спровоцировать ложное срабатывание индикаторов.

Существует несколько методов обнуления, выбор которых зависит от модели компьютера и характера ошибки. Важно убедиться, что проблема действительно устранена, иначе код неисправности появится снова после непродолжительной работы двигателя.

Основные способы сброса ошибок

1. Самопроизвольный сброс: При успешном ремонте некоторые ошибки (особенно временные) стираются автоматически после 3-5 циклов запуска/остановки двигателя без повторного возникновения неисправности.
2. Через кнопки управления:
   • Войдите в режим диагностики (обычно удерживая кнопку сброса суточного пробега при включённом зажигании).
   • Пролистайте коды до нужной ошибки.
   • Зажмите кнопку сброса на несколько секунд (точная комбинация зависит от модели БК: "Reset" + "Clock", длительное удержание "Reset").
3. Отключение аккумулятора:
   • Снимите минусовую клемму с аккумуляторной батареи на 10-15 минут.
   • Подключите клемму обратно и затяните.
   • Важно: Сбрасываются также настройки часов и радиостанций.
4. С помощью диагностического сканера:
   • Подключите OBD2 сканер к разъёму (обычно под рулевой колонкой).
   • Выберите в меню сканера функцию "Стереть коды ошибок" или "Clear DTC".
   • Подтвердите действие.

Способ	Эффективность	Риски/Особенности
Автосброс	Только для временных ошибок	Не требует действий, но медленный
Кнопки БК	Зависит от модели БК	Риск сброса нужных данных (пробег)
Отключение АКБ	Универсальный	Сброс всех настроек автомобиля
OBD2 сканер	100% для всех ошибок	Требует специального оборудования

После выполнения сброса обязательно проверьте результат: запустите двигатель и убедитесь, что индикатор "Check Engine" или сообщение об ошибке больше не отображаются. Повторное появление кода через короткое время указывает на не до конца устранённую неисправность.

Периодичность программного обновления БК

Периодичность обновления программного обеспечения бортового компьютера Рено Логан не является строго регламентированной и фиксированной. Она зависит от нескольких ключевых факторов: типа установленного БК (штатный заводской или сторонний мультимедийный комплекс), года выпуска автомобиля и его комплектации, а также от политики выпуска обновлений производителем устройства или самой системой.

Для штатных бортовых компьютеров первого поколения (дорестайлинг, простые монохромные дисплеи) программные обновления выпускались крайне редко, в основном для устранения критических ошибок или адаптации к новым компонентам автомобиля на конвейере. Для более современных штатных систем (например, Media Nav, R-Link) и популярных мультимедийных систем сторонних производителей (Pioneer, Kenwood, Prology и т.д.) обновления выходят чаще, добавляя новые функции, исправляя обнаруженные баги, обновляя картографические данные или улучшая совместимость.

Рекомендации и ключевые моменты

Следует придерживаться следующих рекомендаций по периодичности проверки и установки обновлений:

• Проверять наличие обновлений:
  • Для штатных систем (Media Nav, R-Link): Обращайтесь к официальному дилеру Renault во время планового ТО или проверяйте наличие обновлений через личный кабинет на официальном портале Renault (если функционал доступен для вашей модели и региона). Обычно новые версии ПО выходят не чаще 1-2 раз в год, если выходят вообще для конкретной модели года.
  • Для неоригинальных мультимедийных систем: Регулярно (например, раз в 3-6 месяцев) посещайте официальный сайт производителя вашего головного устройства (HU) и проверяйте раздел поддержки или загрузок на наличие новых прошивок. Многие устройства также имеют функцию автоматической проверки обновлений через Wi-Fi или мобильный интернет.
• Обновлять только при необходимости: Не рекомендуется обновлять ПО "просто потому что вышла новая версия". Устанавливайте обновление, только если:
  • В описании обновления указано устранение конкретной проблемы, с которой вы столкнулись.
  • Добавляется важная для вас новая функция (например, поддержка нового типа камеры, улучшение навигации).
  • Обновление критично для безопасности или стабильности работы системы.
  • Вы устанавливаете новое оборудование, требующее обновления ПО для совместимости.
• Внимательно читайте инструкции: Перед установкой обязательно изучите руководство по обновлению от производителя. Убедитесь, что версия ПО предназначена именно для вашей модели устройства и совместима с версией аппаратного обеспечения (HW версия). Неправильное обновление может вывести БК из строя ("окирпить" его).
• Обеспечьте стабильное питание: Процесс обновления критически чувствителен к перебоям питания. Используйте зарядное устройство для АКБ или убедитесь, что двигатель работает во время прошивки, чтобы избежать отключения.

Расшифровка кодов ошибок на экране компьютера

Коды ошибок на бортовом компьютере Рено Логан отображаются в виде буквенно-цифровых комбинаций (например, P0123, U1000) и сигнализируют о неисправностях в электронных системах автомобиля. Они формируются контроллером ЭСУД при обнаружении отклонений параметров работы двигателя, трансмиссии или других модулей от нормы.

Для доступа к ошибкам необходимо войти в диагностический режим: при выключенном зажигании удерживать кнопку сброса суточного пробега, затем включить зажигание и дождаться появления кодов на дисплее. Система сохраняет ошибки даже после устранения проблемы (до ручного сброса), что помогает в диагностике периодических сбоев.

Классификация и интерпретация кодов

Основные группы ошибок используют префиксы, указывающие на систему:

• P (Powertrain) - неисправности двигателя или трансмиссии (Пример: P0301 - пропуски зажигания в 1 цилиндре)
• U (Network) - ошибки связи между блоками (Пример: U1120 - сбой обмена данными с АБС)
• C (Chassis) - проблемы ходовой части (Пример: C0040 - неисправность датчика тормоза)

Распространенные коды для Логана:

Код	Описание	Возможные причины
P0172	Слишком богатая смесь	Негерметичность топливной рампы, загрязнение ДМРВ
P0420	Низкая эффективность катализатора	Износ катализатора, ошибка лямбда-зонда
P0500	Неисправность датчика скорости	Обрыв проводки, окисление контактов

Важно: Одинаковый код может иметь разные причины, поэтому после расшифровки необходима:

1. Проверка актуальных параметров систем через диагностический разъем
2. Анализ "замороженных" данных (Freeze Frame), сохраненных при возникновении ошибки
3. Тестирование связанных датчиков и исполнительных механизмов

Для окончательного устранения неисправности после ремонта выполните сброс ошибок через меню БК или диагностическим сканером. Если код появляется повторно - требуется углубленная диагностика.

Решение проблем с отображением температуры охлаждающей жидкости

Проблемы с отображением температуры охлаждающей жидкости (ОЖ) на бортовом компьютере Рено Логан обычно связаны с неисправностями датчиков, проводки или программными сбоями. Некорректные показания могут маскировать критический перегрев двигателя, что требует незамедлительной диагностики.

Для точного определения причины необходима последовательная проверка компонентов системы. Рассмотрим распространенные неисправности и методы их устранения.

Диагностика и устранение неполадок

• Проверка датчика температуры ОЖ
  • Снимите показания сопротивления мультиметром при разных температурных режимах (20°C: 2-3 кОм, 90°C: 200-400 Ом)
  • Несоответствие спецификациям требует замены датчика
• Осмотр электрической цепи
  • Проверьте целостность проводов от датчика к ЭБУ на предмет обрывов
  • Убедитесь в отсутствии окислов на клеммах разъема (контакты 1 и 4)
  • Протестируйте "массу" тестером при включенном зажигании
• Программные сбои
  • Выполните сброс ошибок через диагностический разъем OBD-II
  • При постоянных ошибках P0115-P0118 проведите калибровку ЭБУ
• Механические повреждения
  • Проверьте герметичность посадочного гнезда датчика
  • Устраните воздушные пробки в системе охлаждения

Если стандартные методы не дали результата, требуется углубленная диагностика с помощью сканера, выявляющего параметры работы ЭБУ в реальном времени. При отсутствии изменений показаний при прогреве двигателя наиболее вероятна неисправность термостата или нарушение циркуляции ОЖ.

Борьба с ложными срабатываниями предупреждений

Ложные срабатывания бортового компьютера Рено Логан (например, сигналов о перегреве двигателя, низком уровне масла или неисправностях АБС) возникают из-за сбоев в работе датчиков, плохих контактов в электросети или программных ошибок. Они отвлекают водителя и маскируют реальные проблемы, поэтому требуют оперативного устранения.

Для минимизации ложных тревог сначала выполните базовую диагностику: проверьте надёжность подключения разъёмов датчиков (особенно возле колёс для АБС и в подкапотном пространстве), очистите их корпуса от грязи и окислов. Убедитесь, что уровень рабочих жидкостей (тормозной, охлаждающей) соответствует норме, а клеммы аккумулятора плотно затянуты.

Основные методы устранения

• Ручной сброс ошибок: Отключите клемму аккумулятора на 10–15 минут для очистки временной памяти ЭБУ. После повторного подключения протестируйте систему в движении.
• Калибровка датчиков: Для датчиков давления в шинах (если установлены) выполните процедуру "обучения" через меню БК согласно инструкции.
• Обновление ПО: Посетите официальный сервис для прошивки актуальной версии программного обеспечения бортового компьютера.

Если проблемы сохраняются, используйте диагностический сканер (например, ELM327 с ПО типа Torque) для точного определения кода ошибки. Коды вида P0500 (неисправность датчика скорости) или C1016 (ошибка АБС) укажут на конкретный узел. Для датчиков частоты вращения колёс дополнительно проверьте:

Параметр	Действие
Зазор между датчиком и импульсным кольцом	Должен составлять 0,3–1,2 мм
Целостность проводки	Исключите перетёртые изоляцией участки
Магнитные загрязнения	Очистите датчик от металлической стружки

При частых ложных предупреждениях о перегреве проверьте цепь датчика температуры: его сопротивление должно снижаться при нагреве (например, 2–3 кОм при +25°C). Замените датчик при отклонениях. Для предотвращения сбоев избегайте мойки двигателя под высоким давлением и используйте защитные колпачки на разъёмах.

Восстановление внешних штекеров при окислении

Окисление контактов штекеров бортового компьютера Рено Логан приводит к нарушению передачи сигналов, что проявляется в виде хаотичных показаний на дисплее, пропадании сегментов индикации или полном отказе устройства. Основные причины – попадание влаги, перепады температур и естественное старение материалов.

Процедура восстановления требует аккуратности и минимального набора инструментов: мелкозернистой наждачной бумаги (600-800 грит), ватных палочек, изопропилового спирта, контактной смазки и мультиметра для последующей проверки.

Последовательность работ

1. Отсоединение разъемов:
   Снять клемму АКБ. Осторожно отщелкнуть фиксаторы разъема, избегая резких движений.
2. Визуальный осмотр:
   Обнаружить белый/зеленый налет или потемнение металла. Особое внимание уделить клеммам питания (обычно красный/желтый провода).
3. Механическая очистка:

   • Аккуратно зачистить штыревые контакты наждачной бумагой, свернутой в узкую полоску.
   • Для гнездовых разъемов использовать ватную палочку, обернутую абразивным материалом.
4. Обезжиривание:
   Протереть контакты ватной палочкой, смоченной в изопропиловом спирте. Дождаться полного высыхания (5-7 минут).
5. Защитная обработка:
   Нанести тонкий слой токопроводящей смазки (например, Molykote HSC Plus) для предотвращения повторного окисления.

Тип контакта	Инструмент очистки
Штыревой (male)	Наждачная бумага 600 грит
Гнездовой (female)	Абразивный ершик/ватная палочка
Микроконтакты	Ластик для карандашей

Важно: запрещено использовать ацетон или растворители – они разрушают изоляцию. После сборки проверить надежность фиксации разъема и запустить систему для контроля стабильности показаний.

При сильной коррозии с нарушением геометрии контактов требуется замена разъема. Для профилактики рекомендована обработка смазкой ежегодно перед зимним сезоном.

Особенности энергосбережения в режиме стоянки

Бортовой компьютер Рено Логан автоматически активирует режим энергосбережения при длительном простое автомобиля для предотвращения полного разряда АКБ. Система отслеживает напряжение в бортовой сети и после 15-30 минут бездействия отключает второстепенные потребители энергии, такие как подсветка дисплея, диагностические модули и фоновые процессы. При этом сохраняется работоспособность систем безопасности, иммобилайзера и памяти настроек.

Для корректной работы функции критически важно исправное состояние аккумулятора – при снижении напряжения ниже 11.8 В компьютер может полностью деактивировать дисплей и диагностический интерфейс до следующего запуска двигателя. Владельцам рекомендуется регулярно проверять заряд АКБ и избегать подключения энергоемких гаджетов в гнездо прикуривателя на стоянке, так как они препятствуют переходу в спящий режим.

Ключевые параметры энергосбережения

• Порог активации: 11.8-12.2 В (зависит от температуры)
• Время до перехода в режим сна: 15-30 минут
• Сохраняемые настройки: часы, одометр, параметры ТО
• Отключаемые компоненты:
  • Фоновая диагностика CAN-шины
  • Подсветка ЖК-дисплея
  • Сервисные протоколы OBD-II

Проблема	Решение
Преждевременный разряд АКБ	Проверка токов утечки, замена аккумулятора
Сброс настроек компьютера	Диагностика генератора, зачистка клемм
Неактивный режим сна	Отключение нештатных потребителей

Важно: После глубокого разряда АКБ может потребоваться ручная инициализация компьютера через снятие клеммы аккумулятора на 10 минут. При установке дополнительного оборудования (автосигнализация, сабвуфер) необходимо подключать его через отдельный реле-прерыватель для исключения конфликтов со штатной системой энергоменеджмента.

Особенности эксплуатации в экстремальных температурах

Эксплуатация бортового компьютера Renault Logan при экстремально низких или высоких температурах окружающей среды требует особого внимания. Жидкокристаллический дисплей (ЖКД) теряет скорость отклика на морозе, изображение может временно потускнеть или замедлиться при -20°C и ниже, в то время как в жару свыше +45°C возможны перегрев процессора, искажение цветов и риск выгорания пикселей.

Электронные компоненты системы подвержены температурным деформациям паяных соединений, а литиевые элементы питания (например, в часах или модуле памяти) резко теряют ёмкость на холоде. В условиях сильной влажности и перепадов температур (например, при заезде с мороза в отапливаемый гараж) внутри корпуса может образовываться конденсат, провоцирующий коррозию контактов и короткие замыкания.

Рекомендации для сохранения функциональности

• При экстремальном холоде:
  • Дайте салону прогреться перед использованием дисплея
  • Избегайте механического воздействия на экран (нажатий) при температуре ниже -25°C
  • Используйте штатные солнцезащитные козырьки для предотвращения переохлаждения
• При сильной жаре:
  • Паркуйтесь в тени или используйте светоотражающие экраны на лобовом стекле
  • Принудительно проветривайте салон перед включением зажигания
  • Контролируйте работу вентиляторов печки при длительных поездках

Температурный режим	Критический параметр	Допустимое время работы
Ниже -30°C	Задержка отклика дисплея >3 сек	Не более 15 мин/час
Выше +50°C	Температура корпуса >70°C	Не более 20 мин непрерывно

Важно: Резкие температурные переходы (более 15°C за минуту) могут вызвать сбои в работе микропрограмм. При частых ошибках после экстремальных условий выполните аппаратный сброс через диагностический разъём OBD-II или отключение АКБ на 10-15 минут.

Полезные комбинации клавиш для специалистов

Специализированные комбинации клавиш обеспечивают быстрый доступ к диагностическим и сервисным функциям бортового компьютера Рено Логан без использования дополнительного оборудования. Эти комбинации активируют скрытые режимы для чтения параметров, сброса ошибок и калибровки систем.

Важно применять комбинации строго при выключенном двигателе с ключом зажигания в положении "ON" (без запуска мотора). Неправильное использование может привести к сбросу критических настроек или некорректной работе систем.

Диагностические и сервисные комбинации

Комбинация	Назначение	Процедура
Кнопка сброса одометра + Зажигание	Сброс сервисного интервала	1. Зажать кнопку сброса 2. Включить зажигание 3. Дождаться мигания "SERVICE" (10 сек) 4. Отпустить кнопку
Кнопка сброса (длительное удержание)	Активация режима диагностики	1. Включить зажигание 2. Удерживать кнопку 5-7 сек 3. Переключать параметры короткими нажатиями
Кнопка сброса (серия нажатий)	Сброс ошибок ECU	1. Войти в диагностический режим 2. Быстро нажать кнопку 3 раза 3. Удерживать 5 сек при появлении "--"

• Проверка датчиков: В диагностическом режиме последовательно отображаются: напряжение АКБ, температура ОЖ, текущий расход топлива, оставшийся запас хода.
• Калибровка ДУТ: После замены датчика уровня топлива залить полный бак, зажать кнопку сброса на 15 сек при включенном зажигании.
• Тест ламп: При включении зажигания удерживать кнопку сброса пробега до завершения самодиагностики приборной панели (все сегменты дисплея и контрольные лампы активируются).

Список источников

При подготовке материалов использовались технические документы производителя, руководства по эксплуатации автомобилей Renault Logan различных поколений, а также специализированные автомобильные ресурсы, посвященные самостоятельной установке и программированию бортового оборудования.

Дополнительно анализировались практические инструкции от автолюбителей и мастеров сервисных центров, подтвержденные видеообзорами процесса установки и скриншотами настроек штатных и мультимедийных компьютеров в салоне автомобиля.

Литература и цифровые материалы

• Официальное руководство по эксплуатации Renault Logan (актуальные редакции для 2-го поколения)
• Технический каталог запчастей Renault Dialogys - раздел "Электрооборудование салона"
• Сервисный мануал Renault Wiring Diagrams - схемы подключения CAN-шины
• Форум Drive2.ru / Renault - темы по установке компьютеров от Fluence/Sandero
• Видеоархив канала "Гараж 44" - обзоры калибровки датчиков давления
• Статья "Диагностика Рено" в журнале "Автоэлектроника" №3/2021
• Инструкция по адаптации блока UCH для рынка СНГ (дилерская версия)
• База кодов ошибок бортовых систем Renault CanClip

Видео: Разбираем проблему рено логан. Подробное обучение работы со схемами


• Обновлённый Porsche Macan 2026 - роскошь в новом исполнении

• Раритетный Chrysler Prowler - Автомобильная редкость

• Объем бака Шевроле Лачетти - основные технические данные
