БСК ВАЗ-2110 - настройка и использование бортового контроля

Статья обновлена: 18.08.2025

Бортовая система контроля ВАЗ-2110 представляет собой интегрированный комплекс диагностики, отвечающий за информирование водителя о текущем состоянии автомобиля.

Правильная настройка БСК критически влияет на точность отображения параметров работы двигателя, уровня топлива и температуры охлаждающей жидкости.

Эксплуатация системы требует понимания принципов считывания кодов неисправностей и особенностей интерпретации световой сигнализации на приборной панели.

Статья детально рассматривает процедуры калибровки датчиков, алгоритмы сброса ошибок и специфику взаимодействия электронных компонентов системы в различных режимах эксплуатации.

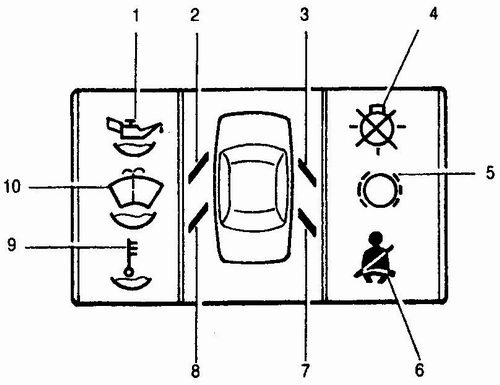

Расшифровка световых индикаторов на панели приборов БСК

Индикаторы БСК ВАЗ-2110 визуально сигнализируют о состоянии ключевых систем автомобиля. Их активация требует немедленного внимания для предотвращения поломок или аварийных ситуаций.

Понимание значений символов позволяет оперативно диагностировать неисправности. Игнорирование предупреждений может привести к серьезным последствиям, включая выход из строя двигателя или тормозной системы.

Критические индикаторы (требуют остановки)

• Красный маслёнка – давление масла ниже допустимого. Немедленно заглушить двигатель!
• Красный аккумулятор – отсутствие зарядки АКБ, обрыв ремня генератора.
• Красный термометр охлаждающей жидкости – перегрев двигателя.
• Красный восклицательный знак в круге – неисправность тормозной системы (падение уровня ТЖ или включен ручник).

Важные предупреждения (требуют проверки)

Жёлтый индикатор двигателя (Check Engine)	Неисправность системы управления двигателем (ошибка ЭБУ).
Жёлтый ABS	Отказ антиблокировочной системы тормозов.
Жёлтая маслёнка	Низкий уровень моторного масла.
Оранжевый бензоколонка	Остаток топлива менее 5-7 литров.

Информационные и сервисные индикаторы

1. Зелёный гаечный ключ – напоминание о плановом ТО (сбрасывается после обслуживания).
2. Зелёная лампа с восклицательным знаком – включение стояночного тормоза.
3. Зелёные поворотники – активация указателей поворота.
4. Символ открытых дверей – одна или несколько дверей не закрыты.

Подключение диагностического сканера к разъёму БСК для считывания ошибок

Разъём БСК ВАЗ-2110 (OBD-II) расположен в нижней части панели приборов со стороны водителя, обычно под рулевой колонкой или рядом с блоком предохранителей. Он представляет собой 16-контактный порт стандарта ISO 15031-3 с защитной пластиковой крышкой, маркированной надписью "OBD" или значком диагностики.

Для подключения сканера снимите защитную крышку разъёма и совместите штекер диагностического оборудования с гнездом. Убедитесь в плотной фиксации контактов – характерный щелчок подтвердит правильное соединение. Включите зажигание автомобиля (без запуска двигателя) для активации электронных систем.

Процедура считывания ошибок

1. Запустите диагностический сканер и выберите протокол ISO 9141-2 или KWP2000 в меню настроек
2. В главном меню устройства выберите опцию "Считать ошибки" (или "Read DTC")
3. Дождитесь завершения опроса блоков управления – процесс занимает 15-90 секунд
4. Интерпретируйте коды неисправностей по формату:
   • Первая буква: P (двигатель), C (шасси), B (кузов), U (сеть)
   • Последующие цифры указывают конкретный узел и характер ошибки

Проблема	Решение
Сканер не включается	Проверьте питание через разъём OBD-II или подключите внешний источник
Ошибка связи (No link)	Убедитесь в исправности предохранителя F3 (7.5А) в монтажном блоке
Частичная диагностика	Обновите прошивку сканера до версии, поддерживающей ВАЗ-2110

После считывания сохраните коды ошибок в памяти сканера или запишите их для расшифровки по мануалу БСК. Не отключайте оборудование до завершения диагностики – это может вызвать сброс текущих параметров. Для очистки ошибок используйте отдельную функцию "Стереть коды" только после устранения неисправностей.

Калибровка датчика уровня топлива в системе контроля

Калибровка ДУТ в БСК ВАЗ-2110 необходима для точного отображения остатка топлива на приборной панели и предотвращения ошибок в расчете расхода. Процедура компенсирует погрешности, вызванные износом датчика, изменением геометрии бака или заменой топливного модуля. Без корректной калибровки система выдает ложные показания "резерва" или "полного бака", что затрудняет эксплуатацию.

Процесс требует соблюдения строгой последовательности действий через диагностический разъем БСК. Обязательные условия: ровная площадка, холодный двигатель, зажигание включено без запуска мотора, а также предварительное заполнение бака до контрольной отметки (рекомендуется 15-20 литров). Используются штатные команды бортового компьютера или диагностический сканер с поддержкой протокола БСК.

Этапы калибровки

1. Активация режима обучения: Через меню БСК войти в раздел "Калибровка ДУТ".
2. Фиксация пустого бака: При остатке ≤5 литров подтвердить "0%" в системе.
3. Заправка контрольного объема: Залить точно отмеренное количество топлива (например, 10 л).
4. Ввод калибровочных точек: Указать в системе объем залитого топлива после каждой порции.
5. Проверка точности: Сравнить показания БСК с фактическим уровнем после полной заправки.

Критические нюансы:

• Поплавковый датчик должен свободно перемещаться в баке без залипаний.
• Погрешность калибровки возрастает при использовании менее 3 контрольных точек.
• После замены датчика требуется полная калибровка (0% → 50% → 100%).

Тип неисправности	Признак ошибки калибровки
Сдвиг показаний	Стрелка падает до "0" при остатке топлива
Неверная тарировка	"Полный бак" отображается после неполной заправки
Ступенчатое изменение	Уровень "скачет" при плавном расходе

При повторяющихся сбоях после калибровки проверьте цепь датчика (обрыв, замыкание на массу) и состояние резистора дорожки. Механические повреждения поплавка или износ контактов требуют замены ДУТ.

Настройка датчика температуры охлаждающей жидкости через БСК

Для корректировки показаний датчика температуры охлаждающей жидкости (ДТОЖ) через бортовую систему контроля ВАЗ-2110 требуется активировать инженерный режим БСК. Удерживайте кнопку сброса суточного пробега при включении зажигания до появления на дисплее тестовых параметров. Переключение между группами настроек осуществляется короткими нажатиями кнопки сброса.

Выберите параметр "t°C" в группе настроек датчиков (обычно группа 3 или 4). Текущее калибровочное значение отображается в формате "XX°C" с возможностью корректировки кнопками установки часов/минут. Опорные точки калибровки: 100°C соответствует кипящей воде, 40°C – температуре всасываемого воздуха при прогретом двигателе.

Порядок калибровки

1. Прогрейте двигатель до рабочей температуры (85-90°C)
2. Сравните показания БСК с эталонным термометром в расширительном бачке
3. Рассчитайте поправку: ΔT = T_факт - T_БСК
4. Внесите коррекцию через меню "t°C" с шагом 1°C

Ситуация	Действие
Заниженные показания	Увеличить значение в меню БСК на величину ΔT
Завышенные показания	Уменьшить значение на |ΔT|
Нестабильные показания	Проверить контакты ДТОЖ и целостность проводов

Важно: После замены датчика обязательна аппаратная калибровка – установка нового ДТОЖ должна сопровождаться сбросом адаптаций через отключение АКБ на 15 минут. Программная коррекция в БСК применяется только для компенсации погрешности исправного датчика.

Пределы регулировки составляют ±8°C относительно номинала. При расхождении свыше 10°C диагностируйте неисправность цепи ДТОЖ или самого датчика. Сохранение настроек происходит автоматически после 5 секунд бездействия – подтверждением служит стандартное отображение температуры на дисплее.

Сброс ложных ошибок бортовой системы после ремонта

После замены датчиков, ремонта проводки или других вмешательств в электросистему ВАЗ-2110, БСК часто сохраняет в памяти ошибочные коды неисправностей. Эти ложные срабатывания возникают из-за временного обрыва цепи или несоответствия параметров во время демонтажа компонентов. Сохранение таких ошибок провоцирует постоянное свечение индикатора "Check Engine" и может искажать показания системы.

Обязательным этапом завершения ремонтных работ является принудительная очистка памяти контроллера. Без этой процедуры электронный блок управления (ЭБУ) продолжает использовать устаревшие данные, что нарушает расчет топливоподачи, угла опережения зажигания и других параметров.

Практические методы сброса

Для очистки памяти БСК ВАЗ-2110 применяют три основных способа:

1. Через диагностический разъем OBD-II
   • Использование совместимого сканера (например, ELM327)
   • Активация функции "Clear trouble codes" в ПО
   • Визуальная проверка погасания индикатора неисправностей
2. Отключение питания ЭБУ
   • Снятие минусовой клеммы аккумулятора на 15-20 минут
   • Замыкание отсоединенной клеммы на массу для снятия остаточного заряда
   • Повторная адаптация дроссельной заслонки после восстановления питания
3. Ручной сброс через комбинацию приборов
   • Включение зажигания при удержании кнопки сброса суточного пробега
   • Ожидание мигания индикаторов (5-7 секунд)
   • Отпускание кнопки после завершения теста ламп

Метод	Преимущества	Ограничения
Диагностический сканер	Точечное удаление кодов, чтение параметров в реальном времени	Требует специального оборудования
Снятие клеммы АКБ	Доступность, полный сброс адаптаций	Стирание настроек магнитолы, ошибки иммобилайзера
Ручной сброс	Не требует инструментов, быстрый результат	Не работает на части модификаций, сбрасывает не все ошибки

После выполнения сброса обязательно проведите тестовую поездку длительностью 10-15 минут с плавным изменением режимов работы двигателя. Это позволяет ЭБУ заново адаптировать параметры и провести самодиагностику. Если индикатор неисправности активируется повторно - требуется углубленная диагностика для выявления реальных неполадок.

Для профилактики ложных срабатываний при последующих ремонтах отключайте минусовую клемму аккумулятора до начала работ с электрооборудованием. Избегайте запуска двигателя при отсоединенных датчиках или разъемах БСК - это гарантированно фиксирует ошибки в памяти контроллера.

Интерпретация кодов неисправностей БСК (на примере P0115-P0150)

Коды ошибок P0115-P0150 относятся к неисправностям датчиков температуры охлаждающей жидкости (ДТОЖ) и кислородных датчиков (лямбда-зондов). Они напрямую влияют на формирование топливно-воздушной смеси и эффективность работы двигателя. Диагностика требует проверки цепей датчиков, их физического состояния и корректности сигналов.

Правильная интерпретация кодов позволяет локализовать проблему: определить, связана ли ошибка с обрывом проводки, выходом из строя самого датчика, неисправностью контроллера или внешними факторами. Игнорирование этих ошибок ведет к повышенному расходу топлива, потере мощности и риску повреждения катализатора.

Расшифровка основных кодов ошибок

Группа P0115-P0119: Ошибки датчика температуры охлаждающей жидкости (ДТОЖ)

• P0115 - Обрыв или короткое замыкание в цепи ДТОЖ. Проверьте целостность проводов, контакты разъема, сопротивление датчика.
• P0116 - Сигнал ДТОЖ выходит за допустимый диапазон. Возможен неисправный датчик, плохой контакт, воздушная пробка в системе охлаждения.
• P0117 - Низкий уровень сигнала ДТОЖ (короткое замыкание на массу). Диагностируйте проводку и сам датчик.
• P0118 - Высокий уровень сигнала ДТОЖ (обрыв цепи или КЗ на +12В). Осмотрите проводку, разъем, замените датчик при необходимости.
• P0119 - Нестабильный или прерывистый сигнал ДТОЖ. Проверьте контакты разъема, состояние проводки, возможна внутренняя неисправность датчика.

Группа P0130-P0150: Ошибки кислородных датчиков (лямбда-зондов)

Код	Описание	Возможные причины
P0130	Неисправность цепи датчика кислорода (банк 1, датчик 1)	Обрыв/КЗ проводки, неисправный датчик, утечка воздуха
P0131	Низкий уровень сигнала ДК (банк 1, датчик 1)	Короткое замыкание на массу, бедная смесь, негерметичность выпуска
P0132	Высокий уровень сигнала ДК (банк 1, датчик 1)	Короткое замыкание на +12В, богатая смесь, неисправность форсунок
P0133	Медленный отклик ДК (банк 1, датчик 1)	Загрязнение датчика, износ, низкая температура выхлопа
P0134	Отсутствие активности ДК (банк 1, датчик 1)	Обрыв цепи подогрева, неисправность нагревателя датчика
P0140-P0150	Ошибки других ДК (датчик 2 банк 1/2)	Аналогичны P0130-P0134, но для второго датчика или второго ряда цилиндров

Ключевые этапы диагностики:

1. Визуальный осмотр проводки и разъемов датчиков на предмет повреждений, коррозии.
2. Проверка сопротивления ДТОЖ и нагревателя лямбда-зондов мультиметром.
3. Анализ сигналов датчиков в реальном времени сканером (напряжение, скорость отклика).
4. Исключение внешних факторов: утечки вакуума, подсос воздуха, качество топлива.

Замена датчиков требуется только после подтверждения их неисправности. Нередко проблема устраняется чисткой контактов или ремонтом проводки.

Мониторинг напряжения бортовой сети через БСК в реальном времени

Бортовая система контроля ВАЗ-2110 обеспечивает непрерывный замер параметров электросистемы с частотой до 5 раз в секунду. Данные о напряжении отображаются на дисплее БСК в вольтах с точностью до десятых долей, что позволяет мгновенно фиксировать отклонения от номинальных 13.5-14.5 В при работающем двигателе. Система использует встроенный АЦП, подключенный непосредственно к шине питания через делитель напряжения.

Критически важным является автоматическое предупреждение о выходе значений за безопасные пределы: при падении ниже 12.2 В или превышении 15 В активируется звуковой сигнал и мигающая подсветка показаний. Для точности измерений требуется периодическая калибровка датчика через сервисное меню при стабильном напряжении 13.8 В от внешнего источника.

Особенности эксплуатации

Типовые сценарии диагностики:

• Резкое падение до 11.5-12 В при включении фар – сигнализирует о слабом заряде АКБ или неисправности генератора
• Скачки в диапазоне 14-16 В – указывают на некорректную работу реле-регулятора
• Постепенное снижение при заглушенном двигателе – свидетельствует о паразитной утечке тока

Диапазон напряжения	Индикация БСК	Рекомендуемое действие
>15.0 В	Мигающий красный	Немедленная остановка! Проверка реле-регулятора
12.2-13.4 В	Постоянный желтый	Диагностика генератора в течение 24 часов
<12.2 В	Мигающий желтый	Зарядка АКБ, проверка контактов массы

Важно: Погрешность измерений возрастает при температуре ниже -20°C из-за изменения сопротивления проводки. Для долговременного мониторинга рекомендуется использовать журнал БСК, сохраняющий пиковые значения за последние 72 часа. Регулярная сверка показаний с мультиметром предотвращает ложные срабатывания из-за старения датчика.

Настройка сигнализации о превышении оборотов двигателя

Основная функция данной сигнализации – предупреждение водителя о достижении критических оборотов коленчатого вала двигателя (например, 5500-6000 об/мин для атмосферных 8-клапанных моторов ВАЗ-2110). Это предотвращает работу в режиме "отсечки", защищая силовой агрегат от перегрузок и преждевременного износа.

Настройка порога срабатывания осуществляется через меню БСК. Для этого необходимо войти в сервисный режим системы, используя комбинации нажатий кнопок управления на приборной панели (обычно удержание сброса суточного пробега при включенном зажигании). Требуемый раздел меню часто обозначен как "Настр. сигналов", "Обороты" или "RPM Limit".

Процедура настройки

После входа в соответствующий подраздел выполните следующие действия:

1. С помощью кнопок "+" или "-" установите желаемое значение порога срабатывания (в об/мин).
2. Учитывайте рекомендации:
   • Штатный двигатель 1.5L: 5200-5800 об/мин
   • Двигатель 1.6L: 5500-6000 об/мин
   • Турбированные версии: строго по данным калибровщика
3. Подтвердите выбор нажатием кнопки "OK" или "Set".
4. Выйдите из сервисного меню (удержание кнопки сброса или выключение зажигания).

Принцип работы сигнализации: При достижении заданных оборотов БСК активирует звуковой зуммер и мигание/подсветку соответствующего сегмента на тахометре (обычно красного цвета). Сигнал носит исключительно предупредительный характер и не ограничивает подачу топлива.

Параметр	Значение	Примечание
Тип сигнала	Звуковой + визуальный	Прерывистый звук, мигающий индикатор
Время реакции	Менее 0.5 сек	Зависит от исправности ДПКВ
Сброс сигнала	Автоматический	При снижении оборотов ниже порога на 200-300 об/мин

Важно: Установка слишком низкого порога (ниже 5000 об/мин) снизит эффективность разгона. Чрезмерно высокое значение (свыше 6500 об/мин для стандартных моторов) может привести к механическим повреждениям. Для точной калибровки используйте данные диагностического сканера.

Эксплуатация БСК при отрицательных температурах: меры предосторожности

Эксплуатация бортовой системы контроля ВАЗ-2110 в условиях отрицательных температур требует соблюдения специальных мер предосторожности. Низкие температуры негативно влияют на электронные компоненты системы и датчики, вызывая риск некорректных показаний или временных отказов.

Особое внимание уделяйте состоянию аккумуляторной батареи, так как ее емкость и пусковой ток резко снижаются на морозе. Это может привести к недостаточному питанию БСК при запуске двигателя или к ложным срабатываниям сигналов о низком напряжении бортовой сети.

Ключевые рекомендации по эксплуатации

Контроль аккумулятора и электрических соединений:

• Поддерживайте заряд АКБ близким к 100%, используйте термокейс при сильных морозах.
• Проверяйте плотность и уровень электролита (для обслуживаемых батарей).
• Очищайте клеммы АКБ и колодки разъемов БСК от окислов, обрабатывайте контакты антикоррозионной смазкой.

Действия при запуске двигателя:

• Включите зажигание на 5-10 секунд перед запуском стартера, дав БСК завершить самодиагностику.
• Не пытайтесь запустить двигатель при критически низком напряжении АКБ (менее 11.5В).
• Избегайте длительной (более 10 сек) работы стартера без перерывов.

Взаимодействие с системой:

• Не паникуйте при кратковременном появлении нехарактерных сигналов (например, CHECK ENGINE) сразу после холодного пуска – дайте системе прогреться 2-3 минуты.
• Проверяйте показания датчиков (температуры, уровня топлива) только после прогрева салона и БСК.
• Избегайте механического воздействия на экран и кнопки БСК при минусовых температурах – пластик становится хрупким.

Дополнительные меры:

Фактор риска	Мера предосторожности
Конденсат внутри блоков	Избегайте резкого перепада температур (не мойте горячей водой двигатель/моторный щиток зимой).
Обледенение датчиков	Контролируйте состояние датчика уровня топлива в баке, очищайте от наледи площадку ДУТ при заправке.

Анализ расхода топлива с помощью показаний БСК

Бортовой компьютер ВАЗ-2110 фиксирует мгновенный и средний расход топлива, используя данные с датчиков ДМРВ и скорости вращения коленвала. Показания обновляются каждые 2-3 секунды, позволяя отслеживать динамику потребления горючего в режиме реального времени. Система автоматически усредняет данные за поездку, что исключает субъективные оценки водителя.

Точность расчетов зависит от корректности введенных калибровочных коэффициентов (объем двигателя, передаточные числа КПП). Рекомендуется периодически сверять показания БСК с ручными замерами по чекам АЗС. Расхождения свыше 5-7% указывают на необходимость проверки датчиков или корректировки настроек системы.

Факторы, влияющие на погрешность измерений

• Состояние топливной системы: загрязненные форсунки или неисправный ДМРВ завышают показания
• Стиль вождения: резкие ускорения увеличивают мгновенный расход до 25-30 л/100км
• Температурные условия: зимние пуски двигателя дают погрешность до 15%

Тип расхода	Диапазон значений (л/100км)	Оптимизация
Городской цикл	9.2-11.5	Поддержка оборотов ниже 2500 об/мин
Трасса (90 км/ч)	6.8-7.4	Использование 5-й передачи
Холостой ход	0.8-1.2/час	Сокращение времени прогрева

Для выявления аномалий анализируйте график мгновенного расхода после длительных поездок. Резкие пики при стабильной скорости сигнализируют о проблемах с подачей воздуха или сбоях зажигания. При стабильном превышении нормы на 10-12% выполняйте калибровку БСК через сервисное меню, предварительно проверив:

1. Давление в топливной рампе (3.8-4.0 бар)
2. Состояние воздушного фильтра
3. Качество соединения контактов ЭБУ

Контроль износа тормозных колодок через датчики системы

В БСК ВАЗ-2110 контроль износа тормозных колодок реализован через датчики, интегрированные в тормозные суппорты. Эти датчики механически соприкасаются с тормозным диском и имеют проводящий элемент, который истирается по мере износа колодки. При достижении минимально допустимой толщины фрикционного материала происходит разрыв электрической цепи датчика.

Система БСК непрерывно отслеживает состояние цепи датчиков колодок. При обрыве цепи (критическом износе) на приборной панели активируется предупреждающий символ в виде круга с пунктирными скобками по бокам. Одновременно с этим раздается звуковой сигнал, а на дисплее бортового компьютера появляется текстовое сообщение "ТОРМОЗНЫЕ КОЛОДКИ" или аналогичное.

Особенности работы и эксплуатации

• Локализация датчиков: Устанавливаются только на передних колесах (реже – на всех четырех в модификациях с расширенной комплектацией).
• Механическая защита: Датчики имеют пластиковый корпус, но уязвимы при неквалифицированном ремонте (риск поломки при замене колодок без отключения разъема).
• Ошибки системы: Ложные срабатывания возможны при:
  • Коррозии контактов датчика или разъемов
  • Обрыве проводки
  • Установке колодок без датчиков или с несовместимыми датчиками

Параметр	Значение/Действие
Ресурс датчика	Рассчитан на 1-2 замены колодок (требует замены вместе с колодками)
Сброс ошибки	Автоматически после замены колодок и датчиков (при исправной цепи)
Экстренные случаи	При неисправности датчика допускается временное замыкание его контактов (с потерей функции контроля)

Важно: Индикатор износа не отменяет необходимость регулярного визуального осмотра колодок, особенно задних (где датчики часто отсутствуют). Игнорирование сигнала БСК приводит к повреждению тормозных дисков и риску полного отказа тормозов.

Интеграция БСК с автомобильной сигнализацией: особенности подключения

Прямое подключение БСК ВАЗ-2110 к штатной или дополнительной сигнализации требует анализа совместимости протоколов обмена данными. Наиболее эффективная интеграция достигается через CAN-шину автомобиля, но для старых версий БСК может потребоваться использование аналоговых входов сигнализации или дополнительных адаптеров.

Ключевым этапом является физическое соединение разъёма диагностической линии БСК с управляющим блоком сигнализации. Необходимо исключить риски короткого замыкания и переполюсовки, используя сервисные мануалы для распиновки конкретных моделей сигнализаций. Обязательна проверка соответствия напряжений в соединяемых цепях.

Основные этапы подключения:

1. Определение типа интерфейса БСК (аналоговый/K-Line/CAN) и выбор совместимой сигнализации
2. Подключение к диагностическому разъёму OBD-II или прямая коммутация с проводами датчиков БСК
3. Активация CAN-обработчика в блоке сигнализации (при наличии)
4. Программирование реакций сигнализации на события БСК (низкий заряд АКБ, перегрев, открытые двери)

Типичные проблемы при интеграции:

Проблема	Решение
Конфликт протоколов связи	Установка CAN-адаптера с преобразователем сигналов
Ложные срабатывания охраны	Корректировка чувствительности аналоговых входов сигнализации
Потеря данных с датчиков БСК	Проверка целостности экранированных проводов
Разряд АКБ в режиме охраны	Настройка энергосберегающего режима опроса датчиков

Критически важным является сохранение работоспособности штатных функций БСК после подключения. Тестирование должно включать проверку реакции сигнализации на имитацию всех аварийных состояний, отслеживаемых бортовой системой контроля.

Обновление программного обеспечения бортовой системы контроля

Своевременное обновление ПО БСК критически важно для корректной работы всех функций системы, включая мониторинг параметров двигателя, расхода топлива и диагностику ошибок. Новые версии программного обеспечения устраняют известные баги предыдущих релизов, улучшают стабильность взаимодействия с датчиками и могут добавлять дополнительные возможности визуализации данных на дисплее приборной панели.

Процедура требует строгого соблюдения инструкции производителя и использования исключительно официальных прошивок, рекомендованных для конкретной модели и года выпуска автомобиля. Неправильное обновление или применение несовместимого ПО может привести к сбоям в работе БСК, некорректным показаниям или полному выходу системы из строя, что потребует дорогостоящего ремонта.

Процедура обновления ПО БСК

Основные этапы обновления включают:

1. Подготовка оборудования: ПК/ноутбук с предустановленным специализированным ПО (например, "Комбат" или "OpenDiag"), диагностический кабель K-Line или OBD-II с переходником для разъёма БСК ВАЗ-2110.
2. Загрузка прошивки: Получение актуальной версии ПО через официальные каналы (сайт АвтоВАЗ, сервисные центры). Обязательная проверка соответствия версии модели и VIN автомобиля.
3. Процесс прошивки:
   • Подключение кабеля к диагностическому разъёму автомобиля и ПК
   • Включение зажигания (без запуска двигателя)
   • Запуск программы-прошивальщика и выбор файла обновления
   • Автоматическая загрузка ПО в память БСК с отображением прогресса
4. Верификация и калибровка: Проверка версии ПО после перезагрузки системы, тестирование функций и при необходимости ручная калибровка датчиков (уровня топлива, температуры).

Типовые проблемы при обновлении и решения:

Проблема	Решение
Ошибка связи с блоком БСК	Проверить целостность кабеля, контакты разъёма, установку драйверов на ПК
Прерывание процесса прошивки	Не выключать зажигание, обеспечить стабильное напряжение АКБ (использовать буферный источник)
Несовпадение контрольных сумм ПО	Повторно скачать прошивку, убедиться в отсутствии повреждения файла

После успешного обновления выполните тестовую поездку для проверки корректности фиксации параметров (расход топлива, ошибки, температура) и сбросьте накопленные адаптации БСК через сервисное меню. Регулярно проверяйте наличие обновлений на официальном портале поддержки – рекомендуемая частота: при каждом плановом ТО или при появлении нехарактерных сбоев системы.

Диагностика и замена неисправного датчика давления масла

Проверка работоспособности датчика давления масла начинается при появлении на приборной панели ВАЗ-2110 сигнальной лампы давления масла или её некорректной работе (постоянное свечение, мигание при запущенном двигателе). Первостепенно необходимо убедиться в реальном уровне масла в двигателе с помощью щупа – недостаточный объём может имитировать неисправность датчика.

Для точной диагностики потребуется контрольный манометр. Датчик выкручивается из блока цилиндров, на его место устанавливается переходник с манометром. Запустите двигатель и сравните показания манометра с нормативами давления масла для вашей модели двигателя на разных оборотах. Если давление соответствует спецификации, а лампа на панели горит – датчик неисправен.

Процедура замены датчика давления масла

Подготовьте новый датчик давления масла (тип MM120D или аналог, соответствующий двигателю ВАЗ-2110) и ключ на 21 мм. Работы выполняйте на остывшем двигателе во избежание ожогов:

1. Отсоедините минусовую клемму аккумуляторной батареи.
2. Найдите датчик давления масла на блоке цилиндров – обычно он расположен рядом с масляным фильтром или на задней части ГБЦ.
3. Аккуратно снимите электрический разъём с датчика, отжав фиксатор.
4. Используя ключ на 21 мм, выкрутите неисправный датчик против часовой стрелки.
5. Очистите резьбовое отверстие в блоке цилиндров от грязи и старой фум-ленты.
6. Нанесите на резьбу нового датчика тонкий слой герметика или намотайте фум-ленту (2-3 витка).
7. Вверните датчик вручную до упора, затем дотяните ключом с умеренным усилием (не перетягивайте!).
8. Подключите электрический разъём к датчику до щелчка фиксатора.
9. Подсоедините аккумулятор.

После замены обязательно запустите двигатель и убедитесь, что контрольная лампа давления масла гаснет через 1-3 секунды после запуска. Проверьте отсутствие подтеканий масла из-под резьбы нового датчика. Если лампа продолжает гореть – повторите диагностику с манометром для исключения других неисправностей масляной системы.

Замена предохранителей цепи БСК при отказе системы

Перегоревший предохранитель – частая причина полного отказа БСК ВАЗ-2110. Характерные признаки включают неработоспособность всего дисплейного модуля (отсутствие подсветки, индикации давления масла, уровня топлива, температуры охлаждающей жидкости), а также несрабатывание звуковых сигналов системы при открытии дверей или включении зажигания. Перед заменой убедитесь, что проблема не вызвана неисправностью самого дисплея БСК или обрывом проводки.

Подготовьте набор автомобильных предохранителей (номиналом 5А, 7.5А, 10А, 15А, 20А), пинцет для извлечения (обычно расположен в основном блоке предохранителей) и фонарик. Обязательно заглушите двигатель, выньте ключ из замка зажигания и снимите клемму «–» с аккумулятора для предотвращения короткого замыкания.

Поиск и замена предохранителей БСК

Основные предохранители, ответственные за работу БСК ВАЗ-2110, расположены в салонном блоке (левая сторона торпедо, под пластиковой крышкой):

Номер слота	Номинал	Функция в цепи БСК
F18	15А	Основное питание системы БСК
F3	7.5А	Подсветка дисплея БСК
F7	10А	Сигнализация незакрытых дверей (через БСК)

Процедура замены:

1. Снимите крышку салонного блока предохранителей.
2. Используя схему на обратной стороне крышки, найдите F18 (приоритетно), F3 и F7.
3. Пинцетом извлеките подозрительный предохранитель. Проверьте целостность плавкой перемычки: перегоревший элемент имеет разорванную нить или оплавленный корпус.
4. Установите новый предохранитель строго того же номинала. Использование «жучков» или предохранителей большего ампеража недопустимо.
5. Подсоедините клемму АКБ, включите зажигание и проверьте работу БСК.

Если после замены предохранитель мгновенно перегорает снова – в цепи присутствует короткое замыкание. Требуется поэтапная диагностика проводки, датчиков (давления масла, уровня тормозной жидкости) и разъемов БСК. Повторная установка предохранителя до устранения КЗ приведет к риску возгорания.

Ручной сброс сервисного интервала после ТО

Сброс сервисного интервала на БСК ВАЗ-2110 выполняется вручную при включенном зажигании без запуска двигателя. Процедура требует одновременного нажатия комбинации кнопок на приборной панели и занимает не более 10 секунд.

Последовательность действий для сброса индикации ТО:

1. Поверните ключ зажигания в положение "ON" (приборы активны, двигатель заглушен).
2. Зажмите кнопку сброса суточного пробега (расположена справа от спидометра).
3. Не отпуская её, нажмите и удерживайте кнопку смены режимов БСК (под правой клавишей сброса).
4. Дождитесь звукового сигнала и появления мигающего символа "СЕРВИС" на дисплее (примерно 5-8 секунд).
5. Отпустите обе кнопки – индикатор сервисного интервала погаснет.

Для подтверждения успешного сброса выключите зажигание на 15 секунд, затем включите снова. На дисплее БСК должен отображаться пробег до следующего ТО (обычно 15 000 км), а значок сервиса – отсутствовать. Если процедура не удалась – повторите действия, увеличив время удержания кнопок до 10 секунд.

Важно: перед сбросом убедитесь, что пробег после последнего ТО действительно соответствует регламенту завода-изготовителя. Преждевременный обнуление интервала маскирует необходимость реального обслуживания узлов автомобиля.

Подключение дополнительных датчиков к расширяемым входам БСК

Расширяемые входы БСК ВАЗ-2110 позволяют интегрировать сторонние датчики для мониторинга параметров, не охваченных штатной системой. Эти аналоговые и цифровые порты требуют предварительной настройки через диагностическое оборудование перед физическим подключением компонентов.

Для корректной работы необходимо учитывать электрические характеристики датчиков: сопротивление, напряжение питания (5В или 12В) и тип выходного сигнала. Несоблюдение параметров может привести к повреждению контроллера БСК или искажению показаний.

Процедура подключения и настройки

Типы подключаемых датчиков:

• Аналоговые: ДПДЗ, датчики давления масла/топлива, широкополосные лямбда-зонды
• Цифровые: Датчики детонации, дополнительные температурные сенсоры, концевые выключатели

Последовательность установки:

1. Отключить минусовую клемму АКБ
2. Соединить сигнальный провод датчика с выбранным расширяемым входом (X1-X4)
3. Подключить питание датчика через стабилизатор напряжения
4. Настроить тип сигнала через ПО (ELM327 или Tester-D)
5. Прописать калибровочные коэффициенты для преобразования значений

Параметр	Аналоговый вход	Цифровой вход
Диапазон напряжений	0-5В	0/12В
Частота опроса	10 Гц	100 Гц
Рекомендуемое сопротивление	1-10 кОм	до 100 Ом

Типовые проблемы: Появление "плавающих" значений при отсутствии экранирования проводов, некорректные показания из-за наводок от системы зажигания, выход из строя входа при превышении напряжения. Требуется проверка цепей мультиметром и перекалибровка через диагностический разъем OBD-II после устранения неполадок.

Восстановление обрыва проводов от датчиков к блоку БСК

Обрыв проводки между датчиками и блоком БСК на ВАЗ-2110 проявляется ошибками на дисплее, отсутствием показаний отдельных параметров (топливо, температура, давление масла) или полным отказом системы. Основные причины включают перетирание изоляции в местах перегибов (например, около гофры рулевой колонки), коррозию контактов, механические повреждения при ремонте или воздействие грызунов.

Перед восстановлением целостности цепи обязательна точная диагностика: проверка сопротивления проводов мультиметром в режиме прозвонки (при отключенной минусовой клемме АКБ), визуальный осмотр трассы на предмет потертостей и окислов, анализ кодов ошибок БСК (при наличии диагностического оборудования). Определите конкретный оборванный провод и его назначение по схеме электропроводки автомобиля.

Технология восстановления соединения

Порядок работ:

1. Обесточивание: Снимите клемму «–» с аккумуляторной батареи.
2. Доступ к проводам: Демонтируйте защитные кожухи (при необходимости – панель приборов, элементы обшивки) для доступа к поврежденному участку жгута.
3. Зачистка: Обрежьте поврежденный участок провода. Зачистите концы целых жил на 10-15 мм от изоляции.
4. Соединение:
   • Скрутка с пайкой: плотно скрутите зачищенные концы, пропаяйте соединение оловянно-свинцовым припоем с флюсом.
   • Обжимная гильза: вставьте зачищенные концы в гильзу, обожмите специальным инструментом.
5. Изоляция: Заизолируйте место ремонта термоусадочной трубкой (с прогревом феном) или качественной изолентой (ПВХ, ХБ) в несколько слоев с нахлестом.
6. Укладка жгута: Закрепите восстановленный жгут пластиковыми хомутами, избегая натяга и контакта с острыми кромками или подвижными элементами. Проложите вдали от источников тепла.

Критические моменты:

Параметр	Требование	Нарушение
Цветовая маркировка	Соединяйте строго провода одного цвета по всей длине	Ошибки показаний датчика, КЗ
Сечение провода	Используйте провод идентичного сечения	Перегрев, потеря сигнала
Влага	Герметизация соединений (термотрубка)	Коррозия, окисление контактов

После восстановления подключите АКБ, включите зажигание и проверьте работоспособность БСК: отсутствие ошибок, корректность показаний всех датчиков. Убедитесь в отсутствии замыканий на массу или «+» в ремонтном участке цепи. Регулярно осматривайте место ремонта при плановом обслуживании автомобиля.

Очистка контактов разъёмов бортовой системы от окислов

Окисление контактных групп разъёмов БСК ВАЗ-2110 приводит к нарушению передачи сигналов между датчиками и электронным блоком управления. Это проявляется ложными срабатываниями предупреждений на панели приборов, некорректным отображением параметров или полным отказом отдельных функций системы. Регулярная диагностика состояния контактов критична для стабильной работы.

Процедура очистки требует демонтажа разъёма с корпуса блока управления или датчика. Аккуратное отсоединение фиксатора предотвращает повреждение пластиковых элементов. Визуальный осмотр выявляет характерные признаки окисления: матовый налёт, потемнение металла, зелёные или белые кристаллические отложения на поверхности контактов.

Технология обработки контактов

Для удаления окислов применяется последовательность действий:

1. Механическая очистка: Используйте пластиковую щётку или ластик для мягкого удаления рыхлых отложений. Абразивные материалы и стальные щётки недопустимы – они повреждают токопроводящий слой.
2. Химическая обработка: Нанесите специализированный очиститель электронных контактов (WD-40 Contact Cleaner, Liqui Moly Kontaktreiniger) на ватную палочку или безворсовую салфетку. Тщательно протрите контактные площадки до исчезновения следов загрязнений.
3. Защита: После высыхания состава нанесите тонкий слой токопроводящей смазки (например, Molykote Electra) или консерванта. Это замедлит повторное окисление.

Ключевые требования при работе:

• Отключение АКБ перед началом работ для исключения короткого замыкания.
• Защита пластиковых корпусов разъёмов от агрессивных растворителей (бензин, ацетон).
• Контроль целостности фиксаторов и уплотнителей при сборке.

Периодичность обработки зависит от условий эксплуатации: в регионах с высокой влажностью или при частом использовании автомобиля на засоленных дорогах процедуру рекомендуется проводить не реже раза в год.

Настройка оповещения о низком уровне тормозной жидкости

Активация функции предупреждения требует корректной калибровки датчика уровня тормозной жидкости. Для этого необходимо проверить фактический объем жидкости в бачке и сопоставить его с показаниями системы. Убедитесь, что поплавок датчика свободно перемещается без заклиниваний, а электрические контакты не имеют окислов или повреждений.

Настройка порога срабатывания осуществляется через диагностический разъем БСК с помощью специализированного ПО (например, "VAZ-Diagnostics"). После подключения сканера перейдите в раздел "Параметры сигнализаций" → "Тормозная система" и задайте требуемый минимальный уровень жидкости в процентах от объема бачка. Рекомендуемое значение – 20-25%.

Порядок калибровки

1. Заглушите двигатель и включите зажигание
2. Откройте монтажный блок предохранителей
3. Подключите диагностический сканер к разъему OBD-II
4. В меню БСК выберите:
   • Датчики жидкости
   • Тормозная система
   • Калибровка нуля
5. Дождитесь подтверждения успешной настройки

Важно! После процедуры долейте жидкость до отметки MAX, запустите двигатель и 3-4 раза нажмите на педаль тормоза для удаления воздушных пробок.

Параметр	Нормальное значение	Критический уровень
Сопротивление датчика (пустой бачок)	280-320 Ом	>500 Ом
Частота сигнала БСК	150-200 Гц	<100 Гц

При срабатывании предупреждения на панели приборов загорится красный восклицательный знак в круге, сопровождаемый звуковым сигналом. Игнорирование сигнала может привести к полному отказу тормозной системы!

Решение проблем с ложным срабатыванием датчика "CHECK ENGINE"

Ложное срабатывание индикатора "CHECK ENGINE" на ВАЗ-2110 часто связано с особенностями работы бортовой системы контроля (БСК) и чувствительностью ее датчиков. Неисправность может проявляться хаотично без реальных отклонений в работе двигателя, вызывая необоснованное беспокойство владельца. Важно последовательно исключать возможные причины, начиная с самых простых и распространенных.

Первым шагом является обязательная компьютерная диагностика для считывания кодов ошибок из памяти ЭБУ. Даже если индикатор гаснет, ошибки часто сохраняются в журнале. Расшифровка конкретного кода (например, P0172, P0300) сужает круг поиска. Однако следует помнить, что сама БСК или ее проводка могут быть источником ложного сигнала, поэтому интерпретация требует осторожности.

Основные причины и методы устранения

Ключевые факторы ложных срабатываний и способы их решения:

• Низкое качество топлива: Применение бензина с октановым числом ниже АИ-95 или примесями вызывает детонацию и ошибки по лямбда-зонду. Решение: Слить некачественное топливо, заправиться проверенным бензином, добавить присадку-очиститель в систему.
• Неисправность/загрязнение датчиков:
  • Датчик кислорода (лямбда-зонд): Загрязнение свинцом, сажей или силиконами. Решение: Проверить сопротивление нагревателя, почистить спецсредством или заменить.
  • Датчик положения дроссельной заслонки (ДПДЗ): Износ резистивного слоя. Решение: Замена датчика, калибровка "нуля" после установки.
  • Датчик массового расхода воздуха (ДМРВ): Загрязнение чувствительного элемента. Решение: Осторожная очистка спреем для ДМРВ, при неудаче – замена.
• Проблемы с электропроводкой: Окисление контактов в разъемах датчиков, переломы или "замыливание" проводов, плохая "масса". Решение: Визуальный осмотр жгутов, зачистка контактов разъемов (особенно ДПКВ, лямбда-зонда), проверка целостности экранировки.
• Слабый заряд АКБ/нестабильное напряжение бортовой сети: Просадки напряжения при запуске или работе влияют на точность измерений. Решение: Проверить заряд АКБ, напряжение на клеммах генератора (13.8-14.5В), контакты "массы" на кузове и двигателе.
• Негерметичность впускного тракта: Подсос неучтенного воздуха после ДМРВ через трещины в патрубках, прокладках коллектора, вакуумные шланги. Решение: Поиск подсоса с помощью дымогенератора или метода распыления очистителя карбюратора на стыки.

Дополнительные рекомендации: После любых работ, связанных с датчиками или топливной системой, необходимо сбросить ошибки из памяти ЭБУ с помощью диагностического сканера. Если индикатор продолжает гореть без сохранения конкретных ошибок, стоит проверить состояние контактов самой колодки диагностики (OBD-II разъема) и целостность проводов от ЭБУ к приборной панели.

Проверка работоспособности CAN-шины при неисправностях БСК

При неисправностях бортовой системы контроля (БСК) ВАЗ-2110 первичная диагностика CAN-шины критически важна, так как этот интерфейс обеспечивает обмен данными между электронными блоками управления. Отказ шины проявляется множественными ошибками на приборной панели, неработоспособностью отдельных датчиков или полным отсутствием связи с диагностическим оборудованием. Проверку начинают с визуального осмотра целостности проводки и разъёмов.

Для точной локализации неполадки потребуется мультиметр и диагностический сканер. Измеряют сопротивление между проводами CAN-High (оранжевый) и CAN-Low (серый) на разъёме диагностического колодки OBD-II или непосредственно на выводах БСК – штатное значение должно составлять 60 Ом (параллельное сопротивление двух терминаторов). Отклонение указывает на обрыв, короткое замыкание или неисправность одного из терминаторов.

Алгоритм диагностики CAN-шины

Этапы проверки при отсутствии связи с БСК:

1. Измерение напряжения на контактах CAN:
   • Зажигание включено, двигатель выключен
   • CAN-High: 2.5–2.6 В относительно массы
   • CAN-Low: 2.3–2.4 В относительно массы
   • Суммарное напряжение ≈ 5 В – признак корректной работы
2. Проверка целостности линий:
   • Сопротивление между CAN-H и CAN-L: 55–65 Ом
   • Сопротивление каждого провода на массу: >1 МОм
   • Сопротивление между проводами на +12В: >1 МОм
3. Анализ осциллограммы сигналов (при наличии осциллографа):
   • Дифференциальная форма импульсов без искажений
   • Отсутствие постоянного смещения уровней

Типовые неисправности и их симптомы:

Неисправность	Симптомы	Действия
Обрыв шины	Сопротивление ∞ Ом, напряжение 0 В на одном из проводов	Поиск обрыва витой пары, проверка разъёмов ЭБУ
Короткое замыкание на массу	Напряжение <1 В на повреждённом проводе	Поэтапное отключение модулей для поиска КЗ
Отказ терминатора	Сопротивление 120 Ом вместо 60 Ом	Замена резисторов 120 Ом в ЭБУ двигателя или БСК
Повреждение контроллера CAN	Напряжение близко к 0 В или 12 В на обоих проводах	Диагностика и замена неисправного блока управления

Важно: Перед заменой БСК убедитесь в исправности CAN-топологии – установка нового модуля при неполадках шины приведёт к повторному отказу. При восстановлении проводки используйте только экранированную витую пару с сечением 0.5 мм² для предотвращения помех.

Список источников

При подготовке материалов об особенностях настройки и эксплуатации БСК ВАЗ-2110 были использованы следующие категории источников. Они включают официальную техническую документацию, специализированную литературу и практические руководства.

Для углубленного изучения темы рекомендуется обращаться к следующим типам материалов, содержащим детальную информацию об электронных системах данной модели автомобиля.

• Официальное руководство по эксплуатации ВАЗ-2110 от АвтоВАЗ
• Каталог электрооборудования ВАЗ-2110 с принципиальными схемами
• Монографии по диагностике электронных систем автомобилей Lada Samara 2
• Технические бюллетени службы сервиса АвтоВАЗ
• Практические пособия по ремонту бортовой диагностики OBD-II
• Стендовые отчеты испытательных лабораторий НИИ Автоприборов
• Методические рекомендации по калибровке датчиков БСК
• Протоколы технических совещаний разработчиков АвтоВАЗа

Видео: Бск ваз 2110. Система контроля просадки напряжения.


• Сферическое или асферическое - какое зеркало лучше для автомобиля?

• Основные параметры прицепа ГКБ-8350

• КамАЗ 65225 - параметры и отличия
