Быстрая и надежная диагностика автопроводки

Статья обновлена: 18.08.2025

Современный автомобиль представляет собой сложный комплекс электронных систем, где неисправность одного компонента способна нарушить работу всего транспортного средства.

Оперативная и точная диагностика электрооборудования критически важна для поддержания автомобиля в исправном состоянии, предотвращения внезапных поломок и обеспечения безопасности на дороге.

Профессиональное оборудование и глубокие знания специалистов позволяют быстро выявлять скрытые неполадки в проводке, датчиках, блоках управления и других элементах.

Своевременное обнаружение проблемы помогает избежать дорогостоящего ремонта в будущем и гарантирует стабильную работу всех систем вашего автомобиля.

Принципы безопасной работы с бортовой сетью автомобиля

Перед началом любых манипуляций с электрооборудованием всегда отсоединяйте отрицательную клемму аккумуляторной батареи. Это исключает риск короткого замыкания и случайной подачи напряжения на диагностируемые цепи. Убедитесь, что ключ зажигания находится в положении "OFF", а все потребители энергии (фары, магнитола, кондиционер) выключены.

Используйте исключительно инструмент с диэлектрической изоляцией и специализированное диагностическое оборудование с защитой от перегрузок. Никогда не прокалывайте изоляцию проводов для доступа к сигналу – применяйте переходные адаптеры или штатные разъемы. Контролируйте целостность изоляции кабелей перед подключением сканеров или мультиметров.

Ключевые правила безопасности

• Защита ЭБУ: Избегайте подачи напряжения свыше 16В и обратной полярности при подключении источников питания
• Работа под напряжением: При необходимости измерений в активной цепи применяйте токовые клещи или бесконтактные тестеры
• Пожарная безопасность: Держите огнетушитель класса В (для электрооборудования) в зоне прямой доступности
• Проверка цепей высокого напряжения (в гибридах/электромобилях) разрешена только специалистам с допуском CAT III

Риск	Мера предупреждения
Электростатический разряд (ESD)	Заземляйте себя и оборудование антистатическими браслетами
Перегрев проводки	Не превышайте токовые нагрузки при симуляции работы датчиков
Химическая опасность	Используйте перчатки при контакте с АКБ, избегайте попадания электролита

При диагностике систем с конденсаторами (генератор, ABS, подушки безопасности) выдерживайте технологическую паузу 3-5 минут после отключения АКБ для их разрядки. Все соединения выполняйте при обесточенной бортовой сети – даже "безобидное" отсоединение датчика при работающем двигателе может вызвать сбой ЭБУ.

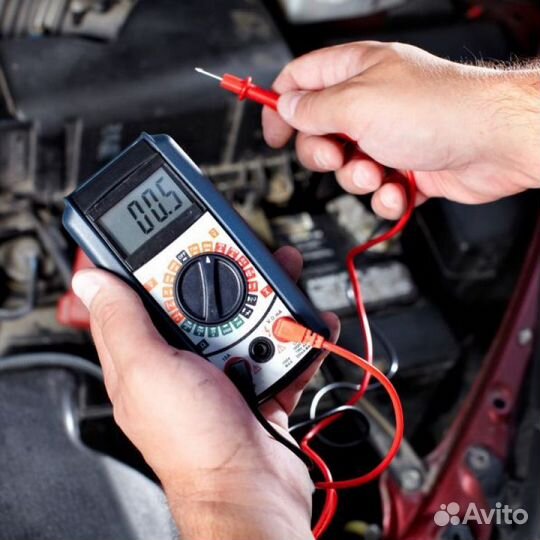

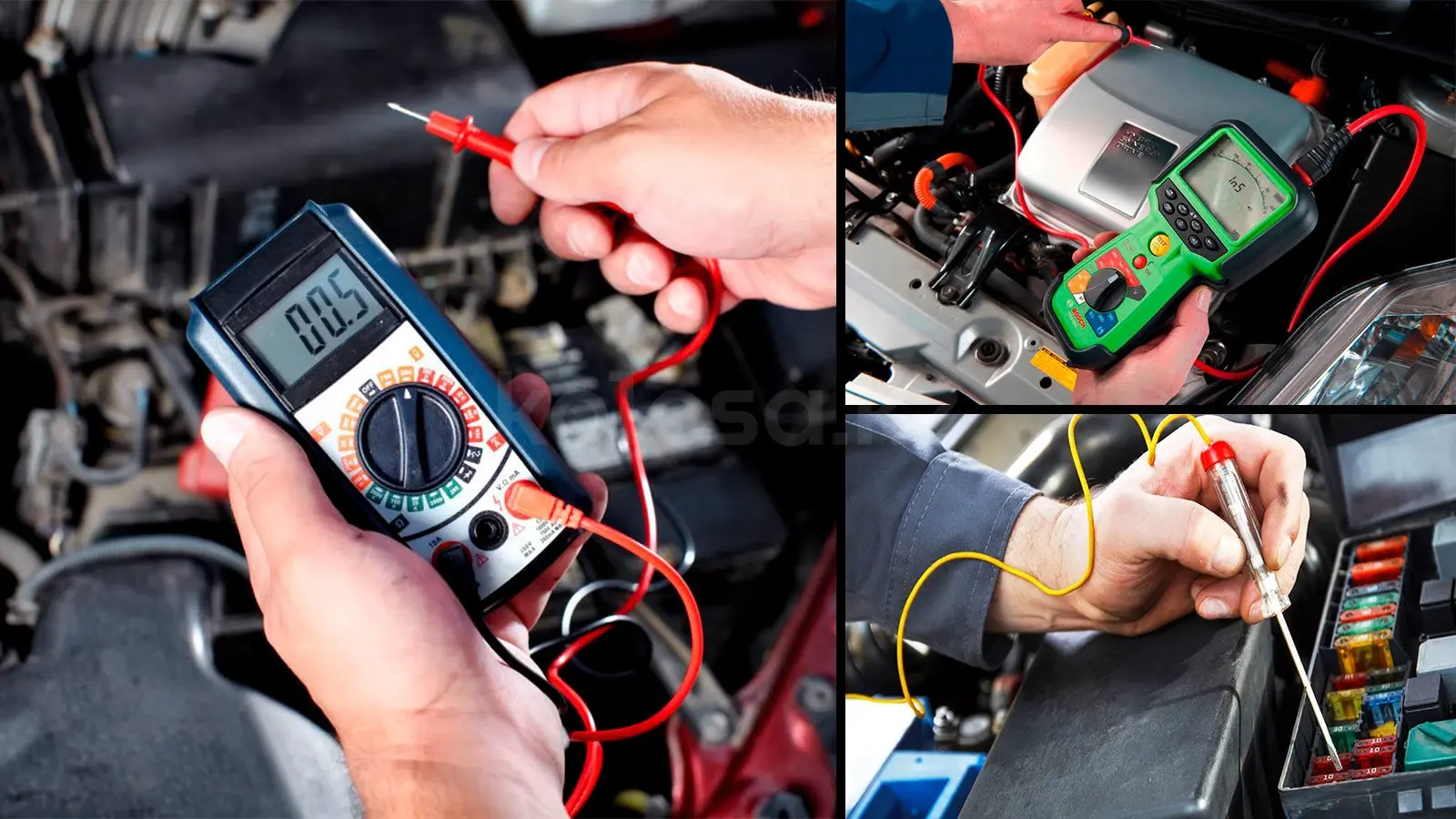

Проверка напряжения аккумулятора: мультиметром за 60 секунд

Стабильное напряжение аккумулятора критично для запуска двигателя и работы бортовой электроники. Регулярная проверка позволяет выявить проблемы до полного отказа.

Подготовьте мультиметр: включите режим измерения постоянного напряжения (DCV) с диапазоном 20V. Убедитесь, что зажигание и все потребители энергии выключены.

1. Подключите щупы: красный к плюсовой клемме (+), чёрный к минусовой (–).
2. Считайте показания на дисплее мультиметра через 3-5 секунд.
3. Сравните результат с эталонными значениями:

Напряжение (В)	Состояние
12.7+	Полностью заряжен
12.4–12.6	Заряд 75%
12.2–12.4	Заряд 50%
12.0–12.2	Заряд 25%
<12.0	Требуется зарядка

Показания ниже 11.8В сигнализируют о глубоком разряде. Для точности повторите замер после 30-минутного покоя АКБ.

Определение утечки тока в дежурном режиме

Подготовьте автомобиль к замеру: выключите зажигание, закройте двери, багажник и капот, подождите 10-15 минут для перехода всех систем в спящий режим. Отключите потребители, не относящиеся к штатной системе (магнитолы, сигнализации), если они мешают диагностике.

Снимите минусовую клемму с аккумулятора и подключите мультиметр в разрыв цепи: один щуп на отсоединённый провод АКБ, второй – на минусовую клемму батареи. Переведите прибор в режим измерения тока (10А диапазон), соблюдая полярность.

Порядок действий при замере

1. Зафиксируйте показания мультиметра – норма утечки для современных авто 15-70 мА
2. При превышении нормы:
   • Последовательно вытаскивайте предохранители по группам систем
   • Наблюдайте за падением показаний прибора
3. Выявив проблемную цепь, проверьте:

   Компонент	Методика проверки
   Блоки управления	Прогрев термофеном для выявления термочувствительных дефектов
   Реле	Постукивание при включенном зажигании
   Проводка	Визуальный осмотр на предмет оплавления

Критичные признаки: токи выше 0.1А вызывают разряд АКБ за 2-3 дня. Важно: не отсоединяйте клеммы при работающем двигателе – это повредит генератор.

Тестирование нагрузочной вилкой: когда батарея "умирает"

Нагрузочная вилка имитирует реальную нагрузку на аккумулятор, сравнимую с пуском двигателя. Она подключается к клеммам батареи и создает контролируемый ток разряда (обычно 100-200 А) на короткое время (5-10 секунд). Это позволяет оценить способность АКБ отдавать большой ток под напряжением – ключевой параметр для запуска.

Тестирование проводится только на полностью заряженном аккумуляторе! Перед проверкой убедитесь, что батарея отдохнула минимум 1-2 часа после зарядки или поездки. Холодный АКБ (ниже +5°C) покажет заниженные результаты, поэтому оптимальная температура теста – +20°C.

Интерпретация показаний под нагрузкой

Напряжение на клеммах под нагрузкой через 5-10 секунд – главный индикатор:

• >10.2 В: Батарея в хорошем состоянии.
• 9.6–10.2 В: Начало деградации. Требуется контроль и, возможно, замена в ближайшее время.
• <9.6 В: Критическое падение. Аккумулятор не способен уверенно крутить стартер – необходима срочная замена.

Важно: Напряжение должно восстанавливаться после снятия нагрузки. Замерьте напряжение без нагрузки через 30-60 секунд после теста:

• Восстановление до >12.4 В – батарея держит заряд.
• Восстановление <12.4 В – возможна сульфатация или внутренний дефект.

Типичные сценарии "умирающей" АКБ

Симптом при тесте	Причина	Действия
Напряжение под нагрузкой резко падает ниже 8В	Короткое замыкание в одной или нескольких "банках"	Немедленная замена АКБ
Напряжение падает плавно до 9-10В, но не восстанавливается после нагрузки	Глубокая сульфатация пластин, потеря активной массы	Замена АКБ (восстановление маловероятно)
Сильный нагрев клемм/корпуса во время теста	Внутреннее сопротивление слишком высокое	Замена АКБ (риск взрыва!)

Помните: нагрузочная вилка диагностирует текущую пусковую способность, а не остаточный ресурс. Если АКБ показал пограничный результат (9.6-10.2 В), повторите тест через 1-2 недели. Стабильное падение напряжения – явный сигнал к замене.

Диагностика генератора на работающем двигателе

Проверка работоспособности генератора осуществляется при запущенном двигателе для оценки реальных параметров под нагрузкой. Используются мультиметр, токоизмерительные клещи и визуальный контроль для комплексной оценки системы зарядки.

Ключевые задачи включают замер выходного напряжения, анализ стабильности тока под нагрузкой, выявление просадок и проверку целостности цепи. Обязательно контролируется отсутствие посторонних шумов и состояние приводного ремня.

Методика проверки

Основные этапы диагностики:

1. Замер напряжения на клеммах АКБ:
   • Холостой ход (800-1000 об/мин): 13.5–14.5 В
   • Под нагрузкой (фары, печка): не ниже 13.0 В
2. Контроль тока утечки:
   • Отключите зажигание, подключите амперметр между "-" АКБ и массой
   • Допустимое значение: до 50 мА

Проверка	Норма	Инструмент
Падение напряжения на цепи B+	< 0.5 В	Мультиметр
Пульсации напряжения	< 0.5 В	Осциллограф
Натяжение ремня	10-15 мм прогиб	Линейка

Диагностика диодного моста: Установите мультиметр в режим переменного тока (~V) на клеммах АКБ. Превышение значения 0.5 В AC указывает на пробой диодов.

Визуальные индикаторы неисправности: Мигание лампы заряда, запах горелой изоляции, следы окисления на клеммах, трещины или потертости на ремне.

Проверка диодного моста: ищем пробитые элементы

Диодный мост генератора – критически важный узел, преобразующий переменный ток в постоянный. Его неисправность (пробой диодов) приводит к падению напряжения, быстрой разрядке аккумулятора и некорректной работе бортовой электроники. Раннее выявление пробитых элементов предотвратит отказ генератора.

Для диагностики потребуется мультиметр в режиме проверки диодов (значок ►|) или сопротивления (200-2000 Ом). Работы проводятся на демонтированном генераторе при полностью отключенном аккумуляторе! Перед тестом отсоедините все клеммы с выпрямительного блока.

Методика проверки мультиметром

Каждый диод проверяется в двух направлениях. Исправный элемент пропускает ток только в одну сторону:

1. Прямое включение (черный щуп на катод "-", красный на анод "+"): мультиметр показывает падение напряжения 0.4-0.7 В.
2. Обратное включение (красный щуп на катод, черный на анод): на дисплее "1" (бесконечное сопротивление).

Признаки пробоя диода:

• Нулевое сопротивление в обоих направлениях (короткое замыкание).
• Бесконечное сопротивление в обоих направлениях (обрыв).
• Показания в обратном направлении менее 100 кОм (утечка).

Последовательность проверки диодного моста

Стандартный мост содержит 3 положительных (+) и 3 отрицательных (-) диода:

Тип диода	Точка подключения красного щупа (+)	Точка подключения черного щупа (-)
Положительный	Любая фаза статора	Плюсовая шина моста ("B+")
Отрицательный	Минусовая шина моста (масса)	Любая фаза статора

Алгоритм действий:

1. Проверьте все "плюсовые" диоды: черный щуп на шину "B+", красный – поочередно на выводы обмоток статора. Исправные диоды покажут 0.4-0.7 В в одном направлении и "1" – при смене щупов.
2. Проверьте все "минусовые" диоды: красный щуп на массу моста, черный – на выводы статора. Повторите замеры со сменой полярности.
3. Протестируйте дополнительные диоды (если есть): аналогично, между фазой и отдельным выводом "D+".

Важно: Замените весь мост или плату при обнаружении хотя бы одного неисправного диода. Частичный ремонт ненадежен из-за перегрузки соседних элементов.

Измерение просадки напряжения при запуске двигателя

Просадка напряжения при запуске – критический параметр, отражающий состояние аккумулятора, стартера и силовой проводки. Резкое падение напряжения ниже допустимых 9-10 В для бензиновых и 6-8 В для дизельных двигателей сигнализирует о неисправности. Точное измерение позволяет локализовать проблему без демонтажа компонентов.

Для диагностики потребуется мультиметр с функцией записи минимального значения (MIN) или осциллограф. Замеры проводятся на клеммах аккумулятора при температуре двигателя +20°С±5. Ключевое условие – исправная АКБ с зарядом не менее 75%.

Методика измерения

1. Подключите черный щуп мультиметра к минусовой клемме АКБ, красный – к плюсовой.
2. Активируйте режим измерения постоянного напряжения (20V) с фиксацией минимума.
3. Выжмите сцепление (для МКПП) и поверните ключ зажигания в положение "старт".
4. Удерживайте стартер 3-5 секунд до запуска двигателя или достижения стабильного минимума.
5. Зафиксируйте значение на экране прибора.

Значение просадки	Вероятные причины
Менее 9 В (бензин)	Сильный износ АКБ Коррозия клемм или "массы"
Менее 6 В (дизель)	Обрыв в силовой цепи стартера Заклинивание втягивающего реле
Кратковременный провал до 0 В	Пробой банки АКБ или нарушение контакта

Важно: При разнице напряжения на АКБ и клеммах стартера >0.5 В проверяйте силовые кабели и контакты. Для точной интерпретации результатов учитывайте температуру воздуха и номинальную емкость батареи.

Быстрое тестирование стартера без демонтажа

Проверка начинается с измерения напряжения на клемме управления стартера (тонкий провод) при повороте ключа в положение «START». Используйте мультиметр: один щуп – на клемму, второй – на массу. Норма: ≥10.5V. Низкое напряжение указывает на проблемы с цепью управления (реле, проводка, замок зажигания).

Далее проверьте напряжение на силовой клемме стартера (толстый кабель от АКБ). При запуске оно не должно падать ниже 10V. Падение ниже 9V свидетельствует о недозаряде АКБ, окислении клемм или неисправности силового кабеля. Исключите эти причины перед диагностикой самого стартера.

Проверка потребляемого тока

Для точной оценки потребуется токовые клещи. Зафиксируйте их на силовом кабеле стартера и выполните пуск двигателя. Нормы тока:

• Бензиновые двигатели: 150-250А
• Дизельные двигатели: 200-350А

Превышение нормы указывает на:

1. Механические проблемы: заклинивание втягивающего реле, износ втулок
2. Замыкание обмоток: характерный запах гари, дым

Отсутствие тока при наличии напряжения на клеммах – признак:

• Обрыва обмоток статора/ротора
• Сильного подклинивания якоря
• Неисправности щеточного узла

Акустический контроль: При исправной цепи управления и АКБ, но отсутствии реакции стартера, прослушайте корпус. Единичный щелчок означает срабатывание втягивающего реле, но отказ бендикса или шестерни. Полное отсутствие звуков – неисправность реле или обрыв.

Важно: Все замеры выполняйте при заряженной АКБ (≥12.6V) и отключенных потребителях энергии (фары, климат-контроль).

Проверка тягового реле: постукивание не помогает?

Когда стартер автомобиля отказывается проворачивать двигатель или слышны лишь щелчки, многие водители вспоминают старый метод – постучать по корпусу тягового реле. Идея проста: легкие удары могут временно восстановить контакт внутри реле, если он нарушен из-за подгорания или залипания. Этот метод действительно иногда срабатывал на старых моделях стартеров с относительно простой конструкцией реле.

Однако в современных автомобилях надеяться на "постукивание" как на диагностический или ремонтный метод крайне неэффективно и даже опасно. Конструкция тяговых реле усложнилась, используются другие материалы, а главное – постукивание не устраняет причину неисправности, а лишь маскирует ее на очень короткое время, создавая ложное ощущение решения проблемы.

Почему постукивание неэффективно и что делать вместо этого

Основные причины бесполезности постукивания:

• Сложная внутренняя конструкция: Современные реле имеют более компактную и защищенную конструкцию. Ударная волна от постукивания часто просто не достигает проблемной точки (контактов, якоря).
• Характер неисправности: Метод может сработать только при незначительном залипании или окислении силовых контактов. Гораздо чаще встречаются:
  • Обрыв или межвитковое замыкание в обмотках (удерживающей или втягивающей).
  • Сильное подгорание и эрозия контактов до состояния, когда их невозможно "расшевелить".
  • Механические повреждения сердечника, якоря или возвратной пружины.
  • Проблемы с подачей управляющего напряжения (цепь замка зажигания, провода, контакты).
• Временный эффект: Даже если постукивание помогло, это лишь отсрочка. Неисправность проявится снова в самый неподходящий момент.
• Риск повреждения: Неаккуратное постукивание может повредить корпус реле, клеммы, пластиковые элементы или даже сам стартер.

Качественные методы диагностики тягового реле:

1. Проверка управляющей цепи:
   • Измерьте мультиметром напряжение на тонкой управляющей клемме реле (обычно обозначена "S" или "50") в момент попытки пуска.
   • Напряжение должно быть близко к напряжению аккумулятора (не менее 10-11 В при вращении стартера). Если напряжение отсутствует или сильно просаживается – проблема в цепи зажигания, проводке, контактах или реле/модуле управления стартером.
2. Проверка работы реле и силовой цепи:
   • При исправной управляющей цепи и попытке пуска на силовой клемме реле, идущей к стартеру (обычно "M" или "C"), должно появляться напряжение, близкое к напряжению аккумулятора.
   • Если на управляющей клемме есть +12В, а на выходной клемме к стартеру напряжение отсутствует или очень низкое – тяговое реле неисправно (сгорели контакты, обрыв в цепи).
   • Проверьте надежность контакта и отсутствие падения напряжения на толстом плюсовом проводе от АКБ к реле и на "массе" стартера/двигателя.
3. Проверка обмоток реле (при снятии): Мультиметром в режиме омметра проверяют сопротивление обмоток (втягивающей и удерживающей) на предмет обрыва или межвиткового замыкания, а также на "массу".
4. Визуальный осмотр и проверка хода якоря: При снятом реле осматривают силовые контакты на предмет сильного подгара или эрозии. Проверяют свободный ход и возврат якоря пружиной.

Признак	Возможная причина в тяговом реле	Метод проверки
Щелчок, но стартер не крутит	Сгорели силовые контакты реле, обрыв в цепи питания стартера, неисправность удерживающей обмотки	Замер напряжения на клемме "M" при щелчке
Частые быстрые щелчки	Слабое напряжение на управляющей клемме, неисправность втягивающей обмотки	Замер напряжения на клемме "S" при пуске, проверка обмоток
Реле не срабатывает (тишина)	Обрыв втягивающей обмотки, нет управляющего "+", плохая "масса" реле	Проверка цепи управления (+12В на "S"), проверка "массы" реле, прозвонка обмотки
Стартер крутит, но не втягивает	Механическое заедание якоря, повреждение шестерни бендикса (проблема в стартере, а не только в реле)	Диагностика стартера в сборе, проверка хода якоря реле

Диагностика тягового реле требует использования мультиметра и понимания принципа его работы. Постукивание – ненадежный и устаревший прием, который не заменяет точных измерений напряжения и сопротивления. Только комплексная проверка электрических цепей и самого реле позволяет быстро и качественно выявить причину неисправности стартера.

Как определить износ щеточного узла генератора

Щеточный узел – критически важный компонент генератора, передающий ток на ротор через контактные кольца. Постепенное истирание графитовых щеток и ослабление пружин приводят к падению напряжения, нестабильной работе оборудования и полному отказу генератора. Регулярная проверка состояния узла предотвращает неожиданные поломки.

Износ проявляется характерными симптомами: мерцание фар при изменении оборотов двигателя, срабатывание индикатора АКБ на приборной панели, трудности с запуском мотора, посторонние шумы (шелест, скрежет) из зоны генератора. Для точной диагностики требуется визуальный осмотр и замеры параметров.

Методы диагностики износа

Визуальный осмотр:

• Демонтируйте щеточный узел (обычно крепится винтами или фиксаторами)
• Измерьте длину щеток линейкой или штангенциркулем. Критический износ:


  Новые щетки: 12-15 мм


  Требуют замены: менее 5-7 мм
• Оцените состояние пружин: распрямление, деформация или коррозия указывают на необходимость замены
• Проверьте контактные кольца ротора: глубокие борозды, овальность или загрязнение графитовой пылью требуют чистки или шлифовки

Измерение напряжения:

1. Запустите двигатель, включите дальний свет и энергоемкие потребители (печка, обогрев стекол)
2. Замерьте вольтметром напряжение на клеммах АКБ:


   Норма: 13.5-14.8 В


   Износ щеток: ниже 13.2 В или скачки показателей
3. Повысьте обороты до 3000 об/мин: если напряжение не растет – щетки не обеспечивают контакт

Параметр	Нормальное состояние	Признак износа
Длина щетки	> 8 мм	< 5 мм
Усилие пружины	Равномерное прижатие	Ослабление, люфт
Контактные кольца	Гладкая поверхность	Борозды, потемнение

Проверка падений напряжения: Подключите мультиметр в режиме вольтметра между клеммой генератора "B+" и плюсом АКБ при работающем двигателе. Превышение 0.5 В указывает на проблемы контактов (включая изношенные щетки). Для изоляции неисправности выполните аналогичный замер между массой генератора и минусом АКБ – норма до 0.3 В.

Профилактическая замена щеточного узла каждые 100-150 тыс. км пробега исключает внезапные отказы. При замене используйте только оригинальные комплектующие или качественные аналоги – дешевые щетки часто содержат примеси, ускоряющие износ колец.

Диагностика свечей зажигания: нагар против пробоя

Нагар на электродах формируется постепенно из-за неполного сгорания топлива, попадания масла в камеру или использования низкокачественного бензина. Он проявляется как сажевый, маслянистый или известковый слой, нарушающий искрообразование. Ключевой индикатор – рыхлые отложения черного, серого или красноватого оттенка, равномерно покрывающие электрод и изолятор.

Пробой отличается физическим повреждением изолятора или корпуса, создающим путь утечки тока мимо электродов. Характерные признаки – микротрещины, сколы керамики или "дорожки" в виде темных зигзагообразных линий на поверхности изолятора. Пробой часто возникает из-за перегрева, механических повреждений при установке или заводского брака.

Критические различия в диагностике

Методы выявления проблем:

• Нагар: Четко виден при визуальном осмотре. Подтверждается временным восстановлением работы после ручной очистки.
• Пробой: Требует проверки на стенде под давлением – искра "убегает" на корпус через трещину. Визуально мелкие дефекты можно пропустить.

Последствия для двигателя:

Тип неисправности	Симптомы	Риски
Нагар	Неустойчивый холостой ход, провалы при разгоне	Замасливание катализатора, повышенный расход
Пробой	Пропуски зажигания под нагрузкой, "троение"	Прожиг катушки зажигания, эрозия электродов

Тактика устранения:

1. При нагаре – очистка ультразвуком или химическими средствами с последующей регулировкой топливной системы.
2. При пробое – обязательная замена свечи и проверка катушек зажигания на предмет перегрузки.

Ошибочная диагностика (например, чистка свечи с трещиной) усугубляет повреждения и увеличивает стоимость ремонта.

Проверка катушек зажигания мультиметром

Катушка зажигания преобразует низкое напряжение бортовой сети (12V) в высоковольтный импульс (15-40 кВ), необходимый для образования искры на свечах. Неисправность катушки проявляется пропусками зажигания, троением двигателя, снижением мощности или повышенным расходом топлива. Мультиметр позволяет проверить целостность обмоток и выявить основные неполадки.

Перед проверкой отключите разъем питания катушки и снимите высоковольтный провод (для индивидуальных катушек) или саму катушку с двигателя (для общего модуля). Очистите корпус от загрязнений и визуально осмотрите на предмет трещин, следов пробоя или оплавления. Убедитесь в отсутствии окислов на контактах.

Порядок измерения сопротивления обмоток

Переключите мультиметр в режим измерения сопротивления (Ω) в диапазоне до 20 кОм. Используйте таблицу как ориентир для типовых значений:

Тип катушки	Первичная обмотка	Вторичная обмотка
Индивидуальная (катушка на свече)	0.3–1.0 Ом	6–15 кОм
Общая (модуль зажигания)	0.5–2.0 Ом	8–20 кОм
Сдвоенная (DIS-системы)	0.7–1.8 Ом	10–25 кОм

1. Первичная обмотка: Подсоедините щупы к низковольтным контактам разъема (обычно обозначены + и -). Стабильное показание в пределах нормы указывает на исправность. Бесконечность – обрыв, близко к нулю – межвитковое замыкание.
2. Вторичная обмотка: Один щуп установите на центральный высоковольтный вывод, второй – на контакт "+" (для индивидуальных катушек) или на массовый контакт корпуса (для модулей). Отклонение от диапазона более 20% требует замены катушки.

Важные замечания: Сравнивайте результаты с параметрами конкретного производителя (указаны в руководстве по ремонту). Разница в сопротивлении между катушками на одном двигателе не должна превышать 10%. Отсутствие сопротивления при пробое на корпус проверяется мегомметром (норма > 50 МОм).

Тестирование высоковольтных проводов в темноте

Проверка высоковольтных проводов в условиях темноты позволяет визуально обнаружить утечки тока через микротрещины или повреждения изоляции. Для проведения теста необходимо обеспечить полное отсутствие освещения – идеально подходит ночное время суток или затемненный гараж.

Запустите двигатель на холостом ходу и внимательно осмотрите каждый провод по всей длине. Искрение проявляется в виде голубоватых или фиолетовых разрядов, напоминающих молнии, особенно заметных на участках с дефектами изоляции. Дополнительное увлажнение проводов распылителем воды усиливает эффект, но требует осторожности.

Ключевые преимущества метода:

• Наглядность повреждений: микротрещины, невидимые при дневном свете, четко проявляются через искрение
• Безопасность: отсутствие прямого контакта с токоведущими элементами в отличие от замеров мультиметром
• Оперативность: одновременный осмотр всего комплекта проводов за 2-3 минуты

Важно! Используйте резиновые перчатки и держитесь на расстоянии от вращающихся элементов двигателя. При обнаружении устойчивых разрядов более 5 мм провод подлежит замене.

Тип дефекта	Визуальное проявление
Износ изоляции	Равномерное свечение по всей длине провода
Трещина колпачка	Локальные вспышки у наконечников
Пробитая оплетка	Прерывистые дуги в местах контакта с металлом кузова

Поиск неисправности датчика коленвала за 3 шага

Датчик положения коленчатого вала (ДПКВ) – критически важный элемент системы управления двигателем. Его отказ приводит к невозможности запуска мотора или внезапной остановке во время движения. Диагностику следует проводить при первых признаках нестабильной работы: отсутствии искры, проблемах со стартером, ошибках Р0335-Р0337.

Для точной проверки потребуется мультиметр с функцией измерения сопротивления и индуктивности, а также осциллограф для анализа сигнала. Все работы выполняются при выключенном зажигании, предварительно сняв разъем с датчика и очистив его корпус от загрязнений.

Алгоритм диагностики

1. Визуальный осмотр и проверка цепей
   • Убедитесь в отсутствии механических повреждений корпуса, следов перегрева или коррозии на контактах
   • Прозвоните цепь питания и «массы» тестером: сопротивление между пином ЭБУ и разъемом ДПКВ должно быть ≤ 1 Ом
2. Измерение электрических параметров

   Тип датчика	Параметр	Нормальное значение
   Индуктивный (магнитный)	Сопротивление	500-900 Ом
   Холловский	Напряжение питания	8-15 В

   Отклонение более чем на 20% требует замены датчика

3. Анализ выходного сигнала осциллографом
   • Подключите щупы к сигнальному проводу при работающем стартере
   • Проверьте амплитуду и форму сигнала: для индуктивных датчиков – синусоида ≥ 0.5 В, для Холла – прямоугольные импульсы 0-5 В
   • Отсутствие или искажение сигнала подтверждает неисправность

Как проверить датчик положения распредвала

Для диагностики датчика распредвала (ДПРВ) потребуется мультиметр, способный измерять напряжение, сопротивление и переменный/постоянный ток в зависимости от типа датчика. Предварительно убедитесь в отсутствии механических повреждений корпуса, разъёма и проводки, а также проверьте надёжность контактов и состояние экранирующей оплётки.

Отсоедините электрический разъём датчика при выключенном зажигании. Определите тип ДПРВ (магнитный индуктивный, на основе эффекта Холла или оптический) по маркировке или визуальным признакам – это критично для выбора метода проверки.

Методы диагностики по типам датчиков

Магнитные индуктивные датчики:

• Измерьте сопротивление между контактами датчика. Норма: 500-1500 Ом (точные значения уточняйте в мануале авто)
• Проверьте отсутствие замыкания на массу (бесконечное сопротивление между каждым контактом и корпусом)
• Проконтролируйте выходное напряжение: подключите вольтметр к выводам, проворачивая двигатель стартером – должны наблюдаться колебания 0.2-1.5V

Датчики Холла:

1. Подайте питание (+5V или +12V) и массу на соответствующие контакты разъёма (требуется схема распиновки)
2. Измерьте напряжение на сигнальном выводе: при заведённом моторе – пульсирующий сигнал 0-5V или 0-12V
3. Проведите тест металлическим предметом: при поднесении/удалении от чувствительного элемента напряжение должно меняться скачком

Тип датчика	Основной тест	Критерий исправности
Магнитный	Сопротивление обмотки	500-1500 Ом ±15%
Холла	Напряжение сигнала	Чёткие перепады 0V→5V/12V
Оптический	Чистота оптической пары	Отсутствие загрязнений

Для точной проверки осциллографом: подключите щупы к сигнальному проводу и массе двигателя. Исправный датчик покажет равномерные прямоугольные импульсы (Холл) или синусоиды (магнитный) без пропусков при вращении коленвала. Отсутствие сигнала или аномальная форма волны указывают на неисправность.

При замене датчика соблюдайте момент затяжки (обычно 8-12 Н·м) и зазор до задающего диска (0.3-1.2 мм). После установки обязательно удалите ошибки из памяти ЭБУ с помощью диагностического сканера.

Диагностика ДМРВ: симптомы и проверка параметров

Неисправный датчик массового расхода воздуха (ДМРВ) провоцирует сбои в работе двигателя, влияя на топливоподачу и состав топливовоздушной смеси. Игнорирование проблем ведет к повышенному расходу топлива, потере мощности и ускоренному износу катализатора.

Ключевые симптомы неисправности ДМРВ включают:

• Плавающие обороты холостого хода или самопроизвольная остановка двигателя
• Заметное снижение динамики разгона и мощности двигателя
• Увеличение расхода топлива на 10-15%
• Затрудненный пуск двигателя (особенно "на горячую")
• Рывки и провалы при нажатии педали акселератора
• Индикация Check Engine с ошибками P0100, P0102, P0103

Методы проверки параметров

Для точной диагностики используйте мультиметр или сканер OBD-II с отображением данных в реальном времени. Основные проверяемые параметры:

Параметр	Исправный датчик	Метод проверки
Напряжение сигнала (В)	0.99-1.01 (зажигание ВКЛ, двигатель выключен)	Мультиметр: желтый провод (контакт 5 разъема)
Показания (кг/час)	8-16 (холостой ход) 2.5-3.5 (без воздуха)	Сканер OBD-II: блок данных "MAF sensor"
Динамика изменения	Плавный рост до 100+ кг/час при резком газе	Визуальный анализ графика сканером

При проверке мультиметром отсоедините разъем датчика и измерьте напряжение между сигнальным проводом и массой. Значения выше 1.04 В или ниже 0.96 В указывают на неисправность. Физический осмотр включает проверку чистоты чувствительного элемента и отсутствие масляных отложений.

Тестирование лямбда-зонда мультиметром

Проверка работоспособности лямбда-зонда (датчика кислорода) мультиметром позволяет оперативно оценить его ключевые параметры без сложного оборудования. Основное внимание уделяется целостности нагревательного элемента и способности датчика генерировать сигнал в режиме реального времени.

Перед диагностикой прогрейте двигатель до рабочей температуры (80-90°C), чтобы зонд активировался. Отсоедините разъем датчика для прямого доступа к контактам, предварительно заглушив мотор. Настройте мультиметр в соответствующие режимы измерений.

Ключевые этапы проверки

1. Тест нагревателя:

• Переключите мультиметр в режим измерения сопротивления (Ω).
• Подсоедините щупы к контактам нагревателя (обычно два белых провода, сверьтесь со схемой авто).
• Исправный нагреватель покажет сопротивление 2-15 Ом (точное значение уточняйте в мануале). Отсутствие сопротивления указывает на обрыв, бесконечность – на повреждение.

2. Проверка опорного напряжения:

• Включите зажигание, не запуская двигатель.
• Переведите мультиметр в режим постоянного напряжения (DCV, 20В).
• Подключите красный щуп к сигнальному проводу (часто черный), черный щуп – к массе (кузов/двигатель).
• Исправная цепь покажет 0.45-0.50В. Отклонения свидетельствуют о проблемах в проводке или ЭБУ.

3. Динамика сигнала:

• Запустите двигатель, оставьте работающим на холостом ходу.
• Подключите щупы как в пункте 2, но к проводам через разъем (используйте булавки/иглы).
• Наблюдайте за напряжением: показания должны циклически меняться в диапазоне 0.1-0.9В с частотой ≥8 раз за 10 секунд.
• Стабильные показания (~0.45В или вне диапазона) или медленные колебания (<8 циклов) указывают на неисправность датчика.

Интерпретация результатов

Параметр	Норма	Неисправность
Нагреватель	2-15 Ом	Обрыв (∞) / КЗ (0 Ом)
Опорное напряжение	0.45-0.50В	Отсутствие / 0В / 12В
Динамика сигнала	0.1↔0.9В (часто)	Зависание, медленные скачки

Отсутствие реакции сигнала на резкое нажатие педали газа (должен резко прыгнуть к 0.9В, затем упасть к 0.1В) также подтверждает износ или загрязнение зонда. Замените датчик при выявлении отклонений.

Проверка датчиков ABS без сканера

Проверка работоспособности датчиков ABS возможна без специализированного оборудования, используя базовые инструменты: мультиметр и визуальный осмотр. Такой подход позволяет выявить основные неисправности в цепи, такие как обрыв проводки, повреждение изоляции или выход из строя самого сенсора.

Ключевые параметры для диагностики – сопротивление датчика и наличие сигнала при вращении колеса. Важно проводить проверку при включенном зажигании, предварительно отсоединив разъем датчика от штатной проводки автомобиля для точности измерений.

Методы диагностики

Измерение сопротивления:

• Переведите мультиметр в режим омметра (Ω)
• Подключите щупы к контактам датчика ABS
• Сравните показания с нормой производителя (обычно 0.8-2.5 кОм)
• Отклонение более 20% или обрыв (∞) указывают на неисправность

Проверка напряжения:

1. Включите зажигание (двигатель не запускайте)
2. Переведите мультиметр в режим вольтметра (~V)
3. Подсоедините щупы к контактам датчика
4. Раскрутите колесо вручную до 1 об/сек
5. Зафиксируйте колебания напряжения 0.1-2V (переменный ток)

Тип неисправности	Признаки при проверке
Обрыв катушки	Сопротивление ∞, отсутствие напряжения
Короткое замыкание	Сопротивление близко к 0 Ом
Загрязнение/повреждение	Скачкообразное изменение напряжения

Дополнительно выполните визуальный осмотр: проверьте целостность проводов, отсутствие коррозии на контактах, повреждение изоляции и состояние зубчатого кольца на ступице. Загрязнение или сколы на импульсном роторе вызывают прерывание сигнала.

Диагностика топливного насоса через давление

Проверка давления в топливной рампе – ключевой метод оценки исправности насоса и регулятора. Низкое давление вызывает нехватку топлива на высоких оборотах, провалы при разгоне или трудный запуск, а избыточное – переобогащение смеси.

Для замера подключают манометр к сервисному штуцеру рампы (при его отсутствии – через переходник в разрыв топливной магистрали). Важно соблюдать меры безопасности: стравить остаточное давление в системе перед подключением и исключить утечки топлива.

Этапы диагностики

1. Статическое давление:
   • Включите зажигание (насос должен создать давление за 2-3 секунды)
   • Норма для бензиновых ДВС: 2,8–4,0 бар (точное значение в мануале авто)
2. Рабочее давление:
   • Запустите двигатель и сравните показания на холостом ходу с нормой
   • Резко нажмите педаль газа – давление должно кратковременно вырасти на 0,3–0,8 бар
3. Проверка регулятора:
   • Пережмите обратную магистраль: резкий рост давления указывает на неисправность регулятора
   • Заглушите двигатель и отслеживайте спад: падение ниже 0,5 бар за 10 мин сигнализирует об утечках

Интерпретация результатов

Симптом	Возможная причина
Давление ниже нормы на всех режимах	Износ топливного насоса Забитый топливный фильтр Заужение магистрали подачи
Скачки давления при нагрузке	Загрязнение сетки насоса Некорректная работа регулятора
Медленный рост при включении зажигания	Падение производительности насоса Негерметичность обратного клапана

Важно: При отклонениях проверьте напряжение на клеммах насоса и сопротивление его цепи. Падение напряжения ниже 11В при работе указывает на проблемы с проводкой или реле.

Поиск короткого замыкания в фаре за 10 минут

Отсоедините минусовую клемму аккумулятора для безопасности. Снимите защитный кожух фары и визуально осмотрите проводку на предмет оплавлений, потертостей или контакта с металлом кузова. Проверьте разъем фары на наличие влаги, окисления или деформации контактов.

Используйте мультиметр в режиме прозвонки. Один щуп подключите к плюсовому проводу фары, второй – к кузову авто. Звуковой сигнал мультиметра укажет на короткое замыкание. Для точной локализации пошагово проверяйте участки цепи:

1. Тестируйте основной жгут от блока предохранителей до разъема фары
2. Осмотрите зоны перегибов возле поворотного механизма фары
3. Проверьте участки возле креплений, где возможен пережим проводов

Симптом	Проверяемый элемент
Срабатывание предохранителя	Целостность изоляции после блока предохранителей
Тусклый свет	Контакт массы кузова
Мигание лампы	Обжимные клеммы в разъеме

Обнаружив поврежденный участок, заизолируйте провод термоусадкой или замените проблемный фрагмент. При отсутствии видимых дефектов проверьте реле и блок управления фарами – короткое замыкание может возникать внутри электронных компонентов.

Проверка цепей освещения контрольной лампой

Подготовьте контрольную лампу с двумя проводами ("крокодилом" и щупом) и отключите питание цепи (сняв предохранитель или клемму АКБ). Определите проверяемую цепь по схеме электрооборудования конкретной модели автомобиля. Контрольная лампа должна быть рассчитана на напряжение бортовой сети (12В или 24В).

Зафиксируйте зажим "крокодил" на надежном "массовом" контакте (кузов, минус АКБ). Последовательно проверяйте участки цепи, касаясь щупом контрольной лампы точек подключения: от ближайшего к источнику питания участка к потребителю. Свечение лампы подтверждает наличие напряжения на проверяемом участке.

Типовые этапы проверки

Алгоритм диагностики:

1. Проверка наличия напряжения на входном контакте предохранителя цепи
2. Тест выходного контакта предохранителя после его установки
3. Контроль напряжения на клемме выключателя освещения
4. Проверка сигнала на выходе выключателя при его активации
5. Диагностика контактов разъемов, реле и коррозии в местах соединений

Критичные точки для проверки:

• Колодки жгутов проводов возле поворотных механизмов (двери, стойки)
• Заземление потребителя (контакт фары/фонаря с кузовом)
• Групповые соединения проводов в моторном щите

Показатель контрольной лампы	Диагностируемая неисправность
Лампа не светится на входе предохранителя	Обрыв цепи от АКБ/генератора
Светится до выключателя, но не после	Неисправность выключателя или реле
Напряжение есть на клемме фары, но свет отсутствует	Повреждение "массы" или перегорание лампы
Прерывистое свечение при движении провода	Обрыв жилы кабеля или окисление контакта

При проверке заземления подключите "крокодил" к плюсу АКБ, а щупом касайтесь корпуса фары. Отсутствие свечения укажет на коррозию крепежа или обрыв "массы". Для точной локализации обрыва создайте искусственную нагрузку, включив потребитель во время проверки.

Диагностика неработающего поворотника: реле или лампа?

При отказе поворотника первым делом проверьте работу других сигналов. Если не функционирует только одна сторона (левый или правый поворотник), проблема локализована в цепи конкретной лампы или её контактах. Если не работают все указатели поворота одновременно, включая индикатор на приборной панели, подозрение падает на реле или предохранитель.

Включите аварийную сигнализацию. При её активации должны загореться все поворотники. Если при этом проблемный фонарь заработал – неисправность в выключателе поворотов рулевой колонки или проводке до него. Если лампа молчит даже в режиме "аварийки", переходите к детальной диагностике.

Пошаговая проверка цепи

1. Осмотрите лампу:
   • Снимите плафон поворотника, извлеките лампочку
   • Проверьте целостность нити накала (визуально или мультиметром)
   • Убедитесь, что контакты цоколя не окислены
2. Проверьте напряжение на патроне:
   • Включите поворотник и замерьте мультиметром напряжение на контактах патрона
   • Отсутствие напряжения указывает на обрыв провода, коррозию разъёма или неисправность реле
3. Тестирование реле:
   • Найдите блок реле (в моторном отсеке или под торпедой)
   • Замените реле поворотов на аналогичное рабочее (например, реле дворников)
   • Характерные щелчки при включении сигнала подтверждают исправность реле

Распространённые неисправности

Симптом	Вероятная причина
Все поворотники не работают	Сгоревшее реле, перегоревший предохранитель F2-F5 (зависит от авто)
Лампа мигает очень быстро	Перегорела одна из ламп в цепи, неисправно реле
Сигнал работает только при нажатии на педаль тормоза	Короткое замыкание в жгуте проводов заднего фонаря

Важно: При замене ламп используйте только рекомендованные производителем модели. Установка ламп с несоответствующей мощностью вызовет сбои в работе реле и приведёт к повторной поломке.

Тестирование подрулевых переключателей мультиметром

Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Демонтируйте пластиковые кожухи рулевой колонки, обеспечив доступ к разъёмам переключателей, отсоедините электрические коннекторы для проверки.

Переведите мультиметр в режим прозвонки (значок диода или звуковой сигнал) или измерения сопротивления (Ω). Определите распиновку контактов разъёма переключателя с помощью электросхемы конкретной модели авто или маркировки на корпусе.

Порядок проверки основных функций

• Указатели поворотов: Установите щупы на контакты, соответствующие левому/правому сигналу. Активируйте переключатель – исправный контакт покажет ≈0 Ом (звуковой сигнал). При возврате в нейтраль сопротивление должно стать бесконечным.
• Дальний/ближний свет: Проверьте контакты режимов фар при последовательном переключении. Переход между положениями должен четко фиксироваться изменением сопротивления.
• Дворники: Прозвоните контакты для каждого положения скорости (I, II) и функции омывателя. Дополнительно проверьте возврат в исходное положение при включении импульсного режима.

Тип неисправности	Показания мультиметра
Обрыв цепи	Бесконечное сопротивление (OL) при активации
Загрязнение контактов	Нестабильные значения или сопротивление >5 Ом
Короткое замыкание	≈0 Ом между соседними контактами без активации

При обнаружении неисправности разберите корпус переключателя, очистите токопроводящие дорожки и контактные группы спиртом. Замените механизм при наличии физических повреждений или износа графитовых накладок. После сборки проверьте работоспособность всех функций перед установкой кожухов.

Проблемы с дворосами: реле, моторчик или датчик дождя

Неисправности стеклоочистителей проявляются как полный отказ, хаотичное движение, отсутствие регулировки скорости или неадекватная реакция на дождь. Сложность диагностики заключается в взаимосвязанности компонентов системы: выход из строя одного элемента нарушает работу всей цепи.

Ключевые элементы, требующие проверки – реле управления, электродвигатель дворников и датчик дождя (если установлен). Каждый имеет характерные признаки поломки, но проблемы с проводкой или предохранителем также могут имитировать их неисправность.

Диагностика компонентов

Реле дворников:

• Признаки неисправности: Дворники не включаются вообще, зависают в одном положении, отсутствует прерывистый режим.
• Проверка: Замена на заведомо исправное реле (расположено в монтажном блоке), прозвонка контактов и обмотки мультиметром.

Электродвигатель (моторчик) дворников:

• Признаки неисправности: Дворники движутся рывками, работают только на максимальной скорости, слышен гул или треск из моторного отсека, следы подгорания или запах гари.
• Проверка: Подача напряжения 12В напрямую на клеммы мотора (снятого с автомобиля). Отсутствие вращения или нетипичный шум подтверждают поломку. Осмотр шестерен и механической передачи на предмет износа или заклинивания.

Датчик дождя:

• Признаки неисправности: Автоматический режим не активируется, дворники срабатывают без дождя или не реагируют на воду, неправильная скорость работы в авторежиме.
• Проверка: Активация через диагностический сканер (проверка сигналов и кодов ошибок), визуальный осмотр зоны крепления на лобовом стекле (чистота, отсутствие сколов), тест работы при искусственном увлажнении сенсора.

Симптом	Вероятная причина	Дополнительная проверка
Дворники не работают совсем	Предохранитель, Реле, Обрыв питания/массы	Тест напряжения на разъеме моторчика
Нет прерывистого режима	Реле, Датчик дождя (в авторежиме)	Переключение на ручные режимы
Дворники не возвращаются в парковочное положение	Неисправность реле или "парковочных" контактов мотора	Осмотр дорожек контактного диска моторчика

Обязательные этапы диагностики: Визуальный осмотр щеток и тяг, проверка предохранителя (номинал и контакт), тест напряжения на разъеме моторчика при включении режимов, поиск окислов в колодках и коррозии контактов. Начинайте с простого – замены предохранителя и очистки контактов.

Проверка обогрева зеркал и заднего стекла

Проверка работоспособности обогрева начинается с визуального осмотра элементов. Убедитесь в целостности токопроводящих нитей на заднем стекле и отсутствии трещин на зеркалах. Повреждение дорожек или сколы зеркал требуют замены компонентов перед дальнейшей диагностикой.

Активируйте систему обогрева через штатный переключатель в салоне при запущенном двигателе. Нормальный нагрев заднего стекла проявляется в течение 2-5 минут, зеркал – 3-7 минут. Отсутствие тепла или локальный прогрев указывают на неисправность.

Методы диагностики

1. Проверка питания:
   • Измерьте напряжение на разъёмах обогрева зеркал при включенной функции (норма: 12±1В)
   • Протестируйте клеммы питания нагревательных полос заднего стекла
2. Анализ цепей:

   Компонент	Параметры проверки	Норма
   Предохранитель	Целостность	0 Ом
   Реле обогрева	Сопротивление катушки	60-120 Ом
   Датчик температуры	Сопротивление при +20°C	2-3 кОм

3. Диагностика нагревателей:
   • Прозвоните нити заднего стекла мультиметром (разрыв = ∞ Ом)
   • Проверьте сопротивление зеркал (исправное: 3-8 Ом)

Важно: При восстановлении дорожек используйте только специальные токопроводящие лаки. Механическая очистка контактов зеркал выполняется исключительно спиртовыми составами без абразивов.

Диагностика неисправностей центрального замка

Проблемы с центральным замком проявляются как частичным отказом функций (например, не открывается одна дверь), так и полной неработоспособностью системы. Основными симптомами считаются отсутствие реакции на команды с брелока/кнопки в салоне, самопроизвольное срабатывание механизмов или характерные щелчки реле без выполнения действия.

Первичная проверка начинается с исключения очевидных причин: разряженный аккумулятор автомобиля, перегоревшие предохранители (обычно F5-F7 в монтажном блоке), механические помехи в приводе дверей или повреждение проводки в гофре между кузовом и дверью. Далее переходят к анализу компонентов системы.

Ключевые этапы диагностики

Последовательность проверки элементов:

1. Тестирование брелока: Замена батарейки, проверка сигнала другим брелоком (при наличии).
2. Контроль напряжения: Замеры на разъёмах блока управления замком (обычно под панелью) и приводах дверей.
3. Проверка концевиков дверей: Коррозия или залипание контактов нарушает логику работы.
4. Диагностика приводов (актуаторов):
   • Подача 12V напрямую на контакты мотора привода для проверки его исправности.
   • Анализ шестерёнок на сколы и состояние пластиковых тяг.

Типичные неисправности и методы выявления:

Симптом	Вероятная причина	Способ проверки
Не работают все двери	Отказ блока управления, обрыв питания	Замер напряжения на блоке, диагностика CAN-шины
Не срабатывает одна дверь	Окисление проводки, поломка привода	Прозвонка проводов, тест актуатора напрямую
Замок "щёлкает", но не блокируется	Износ шестерён актуатора, перекос механизма	Разборка привода, визуальный осмотр
Самопроизвольное открытие	Замыкание проводов, сбой блока управления	Проверка сопротивления изоляции, сканирование ошибок

Для точного определения неисправности обязательна компьютерная диагностика: сканер выявляет ошибки типа "Short to ground" (КЗ на массу) или "Signal Implausible" (некорректный сигнал с датчиков). Особое внимание уделяют целостности проводки в дверных гармошках – частый источник обрывов и замыканий.

Тестирование стеклоподъемников: от предохранителя до шестерен

Начинаем диагностику с проверки цепи питания. Откройте блок предохранителей автомобиля и найдите элемент, отвечающий за стеклоподъемники (используйте мануал). Извлеките предохранитель для визуального осмотра – перегоревшая нить требует замены на аналогичный по номиналу. Проверьте мультиметром в режиме прозвонки: отсутствие контакта между ножками подтверждает неисправность.

Исследуйте реле стеклоподъемников (расположение уточняйте в документации). Подайте напряжение на управляющие контакты катушки реле – исправное должно издавать четкий щелчок. Проверьте мультиметром сопротивление силовых контактов: высокое значение или обрыв указывают на необходимость замены реле.

Поэтапная диагностика компонентов

Проверьте кнопки управления:

• Снимите клавишу с дверной панели, отключите разъем.
• Используйте мультиметр в режиме прозвонки: при нажатии кнопки контакты должны замыкаться.
• Осмотрите разъем на предмет окисления или повреждения контактов.

Диагностика двигателя стеклоподъемника:

1. Отсоедините разъем питания электродвигателя.
2. Подайте напрямую 12В от АКБ на клеммы мотора: "+" на один контакт, "-" на другой.
3. Исправный двигатель запустится. Отсутствие реакции – признак неисправности (износ щеток, заклинивание якоря).

Проверка механической части:

Компонент	Метод проверки	Признак неисправности
Шестерни редуктора	Визуальный осмотр после снятия кожуха	Сколы зубьев, затвердевшая смазка
Направляющие стекла	Ручное перемещение стекла при снятом приводе	Заедание, скрежет, перекос
Тросы/пластиковые слайдеры	Осмотр при демонтированной дверной карте	Обрыв троса, трещины слайдеров

При исправной электрике и двигателе, но неподвижном стекле – проблема в механике. Замените поврежденные шестерни, очистите и смажьте направляющие спецсоставом. Для слайдеров используйте только оригинальные запчасти – некачественные аналоги быстро разрушаются.

Поиск проблем с аудиосистемой: от динамиков до магнитолы

Диагностику начинают с визуального осмотра: проверяют целостность динамиков, отсутствие механических повреждений диффузоров, чистоту и надежность контактов на клеммах магнитолы. Исключают посторонние предметы в акустических полостях дверей, которые могут вызывать дребезжание. Используют мультиметр для прозвонки предохранителей (обычно FUSE в блоке 5-20А), отвечающих за питание головного устройства.

Следующий этап – анализ качества звука при разных режимах работы. Включают радио, CD/USB-источники, Bluetooth для локализации проблемы. Отсутствие звука на всех каналах указывает на неисправность магнитолы или питания. Искажения в конкретном динамике – на повреждение его катушки или обрыв провода. Фоновый шум или гул часто свидетельствуют о проблемах заземления.

Алгоритм детальной проверки компонентов

1. Тестирование динамиков:
   • Измерьте сопротивление мультиметром (стандарт 2-8 Ом). Бесконечность – обрыв, 0 Ом – КЗ
   • Подайте 1.5В от батарейки на контакты: щелчок подтверждает исправность катушки
2. Диагностика проводки:
   • Прозвоните кабели от магнитолы к динамикам (режим Ω)
   • Проверьте отсутствие КЗ между проводами и массой
   • Ищите перетертые участки в гофрах дверей
3. Проверка магнитолы:

   Параметр	Метод оценки	Норма
   Питание	Замер напряжения на желтом (B+) и красном (ACC) проводах	12-14В при включенном зажигании
   Заземление	Сопротивление между черным проводом (GND) и кузовом	0-0.5 Ом
   Выходы на динамики	Переменное напряжение на разъемах при 50% громкости	3-6V AC

4. Дополнительное оборудование:
   • Проверьте RCA-кабели на предмет переломов
   • Усилитель: контроль напряжения на клеммах питания, срабатывание защиты
   • Сабвуфер: тест батарейкой, осмотр подвеса

Критические ошибки: запах гари из динамиков (перегоревшая катушка), полное отсутствие подсветки магнитолы (обрыв ACC), хлопки в колонках при включении (неисправность выходного каскада). Для систем с CAN-шиной используйте сканер для считывания ошибок блока управления медиасистемой. При замене компонентов учитывайте импеданс и мощность – несоответствие параметров вызывает перегрузку.

Как выявить сгоревший предохранитель по внешним признакам

Визуальный осмотр – первичный метод диагностики предохранителей. Отключите зажигание и откройте монтажный блок (расположен в салоне или под капотом, см. руководство авто). Найдите схему расположения элементов на крышке блока или в инструкции.

Извлеките подозрительный предохранитель с помощью специальных пластиковых щипцов (обычно в блоке) или пинцета. Держите его на свету для детального изучения состояния.

Ключевые признаки неисправности

Разрыв плавкой вставки: Через прозрачный корпус визуально проверьте целостность металлической проволоки или полоски. Сгоревший элемент проявляется:

• Очевидным обрывом посередине
• Оплавленными шариками на концах проволоки
• Почерневшей или обугленной полоской

Изменение цвета корпуса: Обратите внимание на:

• Пожелтение, потемнение или копоть внутри пластика
• Расплавленные участки на поверхности корпуса

Металлические контакты: Осмотрите ножки предохранителя:

• Сильное окисление или коррозия
• Видимые подгары или почернение

Состояние	Внешний вид плавкой вставки	Состояние корпуса/контактов
Исправен	Цельная металлическая полоска без повреждений	Прозрачный корпус, чистые контакты
Сгоревший	Обрыв, оплавление, почернение вставки	Потемнение, копоть, расплавление пластика

Важно: Даже при отсутствии явных признаков проверьте предохранитель мультиметром в режиме прозвонки (бесконечное сопротивление = обрыв). Некоторые перегорания (особенно в мини-предохранителях) сложно разглядеть визуально.

Диагностика окисленных контактов в колодках

Первичный осмотр фокусируется на визуальных признаках: белесый или зеленоватый налет на металлических поверхностях, деформация или обесцвечинение пластиковых элементов колодки. Проверяется целостность фиксаторов и отсутствие следов перегрева (оплавления, потемнения). Особое внимание уделяется разъемам датчиков, ЭБУ, массовым точкам и силовым цепям стартера/генератора.

Для точной верификации используется мультиметр в режиме измерения сопротивления. Щупы прикладываются к контактным площадкам с обеих сторон разъединенной колодки – стабильно высокое сопротивление (более 1-2 Ом) или "плавающие" показания указывают на окисление. Дополнительно анализируется падение напряжения под нагрузкой: превышение 0.1-0.3В на контактной паре сигнализирует о проблеме.

Критичные зоны и методы обработки

Наиболее уязвимы:

• Колодки АКБ и генератора – подвержены электролитической коррозии
• Разъемы фар – конденсат из-за перепадов температур
• Датчики в колесных арках – воздействие воды и реагентов

Последовательность очистки:

1. Обесточивание цепи (снятие клеммы АКБ)
2. Механическое удаление налета пластиковой щеткой или скребком
3. Обработка контактов спецсредствами:
   • Очиститель электроразъемов (на основе спирта)
   • Паста-ингибитор коррозии
4. Сжатие контактных лепестков для восстановления натяга
5. Нанесение токопроводящей смазки

Профилактика включает:

• Регулярную визуальную проверку при ТО
• Защиту разъемов в подкапотном пространстве диэлектрической смазкой
• Контроль герметичности уплотнительных колец в мокрых зонах

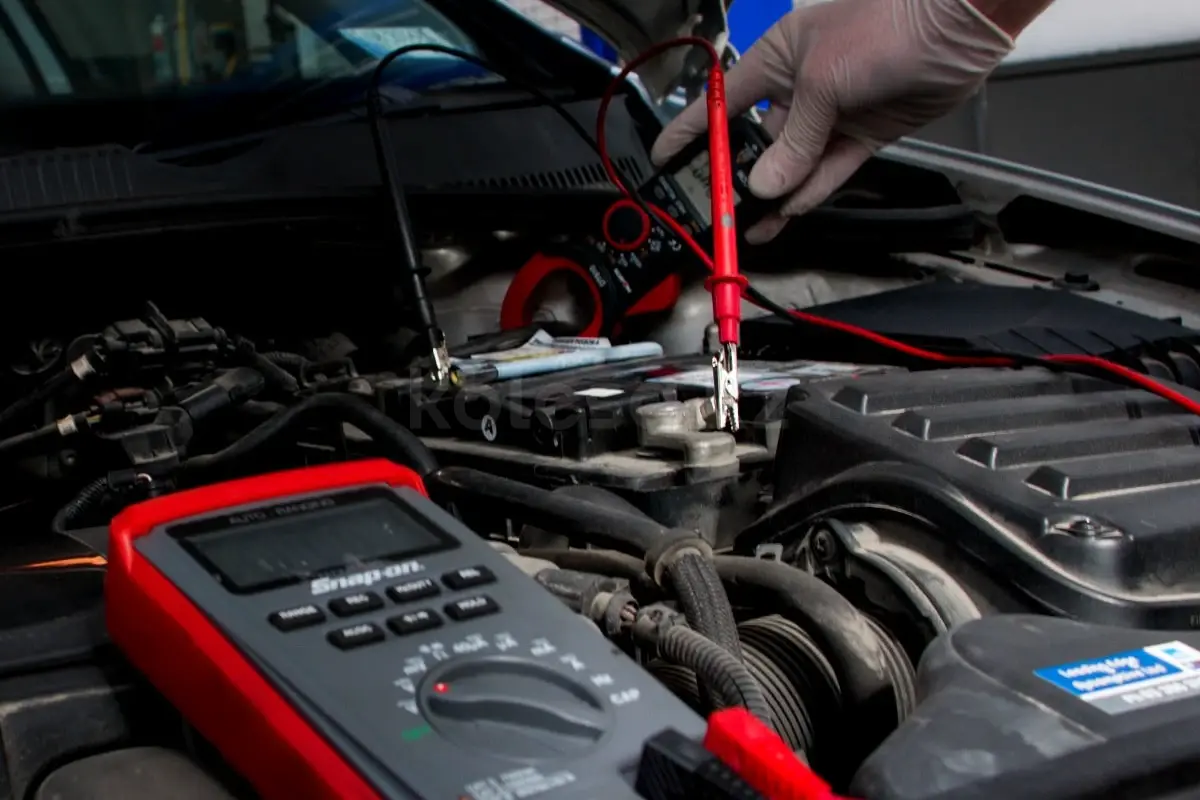

Прозвонка цепей питания тестером-пробником

Прозвонка – базовый метод проверки целостности электрических цепей и поиска обрывов в системе питания автомобиля. Для работы используется тестер-пробник (мультиметр в режиме звуковой прозвонки или контрольная лампа). Основная задача: убедиться, что напряжение от источника (АКБ, предохранителя, реле) достигает потребителя (датчика, блока управления, лампы) без потерь.

Перед началом проверки обесточьте цепь (снимите клемму с АКБ или соответствующий предохранитель). Определите точки измерения по электросхеме автомобиля: стартовой точкой обычно служит клемма АКБ или выход предохранителя, конечной – контакт разъема потребителя. Убедитесь в надежности контакта щупов тестера с металлическими частями проводки.

Порядок действий при прозвонке

1. Подключите черный щуп мультиметра к "массе" авто (кузов, минус АКБ).
2. Переведите прибор в режим прозвонки (значок 🔊) или вольтметра.
3. Красным щупом последовательно проверьте точки цепи:
   • Напряжение на выходе предохранителя (должно соответствовать бортовому)
   • Напряжение на входном контакте реле/разъема
   • Напряжение на клемме потребителя

Интерпретация результатов: Звуковой сигнал мультиметра или показания напряжения (~12-14V) подтверждают целостность участка цепи. Отсутствие сигнала/напряжения указывает на:

• Обрыв провода
• Коррозию контактов
• Неисправность разъема
• Внутренний обрыв потребителя

Тип неисправности	Показания тестера
Короткое замыкание	Постоянный звуковой сигнал между проводом и массой
Обрыв цепи	Отсутствие сигнала/напряжения
Высокое сопротивление	Напряжение ниже нормы (>1V потерь)

Важно: При использовании контрольной лампы избегайте цепей с электронными блоками – мощная нагрузка может их повредить. Для диагностики слаботочных цепей (CAN-шина, датчики) применяйте только мультиметр.

Расшифровка ошибок OBD2 через адаптер ELM327

Адаптер ELM327 подключается к диагностическому разъёму OBD2 автомобиля (обычно расположенному под рулевой колонкой) и передаёт данные на смартфон или ноутбук через Bluetooth, Wi-Fi или USB. Специализированные приложения (Torque, Car Scanner, OBD Auto Doctor) считывают коды неисправностей, параметры работы двигателя в реальном времени и данные других систем.

После подключения софт инициирует сканирование ECU (электронного блока управления). При обнаружении ошибок в памяти сохраняются стандартизированные коды формата P0XXX, B0XXX, C0XXX или U0XXX. Расшифровка этих кодов – ключевой этап диагностики, требующий понимания их структуры и контекста.

Интерпретация кодов ошибок

Коды OBD2 состоят из 5 символов:

• Буква: Указывает систему (P – двигатель/трансмиссия, B – кузов, C – шасси, U – шина связи)
• Первая цифра: 0 – общий стандарт (SAE), 1-2 – специфика производителя
• Вторая цифра: Тип неисправности (0 – топливо/воздух, 3 – зажигание и т.д.)
• Третья и четвёртая цифры: Конкретный код ошибки (например, P0301 – пропуски зажигания в 1 цилиндре)

Важно: Коды указывают на симптом, а не на конкретную неисправную деталь. P0171 (обеднённая смесь) может быть вызвана:

1. Утечкой вакуума
2. Неисправностью ДМРВ
3. Слабым давлением топлива

Код ошибки	Описание	Возможные причины
P0420	Низкая эффективность катализатора	Износ катализатора, неисправность лямбда-зонда
P0562	Низкое напряжение бортовой сети	Слабый АКБ, неисправность генератора
U0100	Потеря связи с ECU двигателя	Обрыв проводов, проблемы с CAN-шиной

После расшифровки анализируют стоп-кадры (замороженные параметры в момент ошибки): обороты, температуру, напряжение. Это помогает воспроизвести условия возникновения сбоя. Качественная диагностика требует проверки смежных систем и датчиков, указанных в коде, тестовым оборудованием.

Ошибки делятся на активные (жёлтый индикатор «Check Engine») и пассивные (история, не влияющая на текущую работу). После ремонта коды удаляют через софт адаптера. Если проблема устранена – ошибка не появится повторно.

Анализ параметров в реальном времени: что нужно смотреть

При диагностике электрооборудования мониторинг параметров в реальном времени позволяет отслеживать реакцию систем на действия водителя и изменения нагрузки. Критически важно фиксировать динамические показатели, а не только статические значения при включенном зажигании.

Фокус должен быть на параметрах, демонстрирующих взаимодействие узлов: синхронность работы датчиков, соответствие команд управления и фактических реакций исполнительных механизмов. Особое внимание уделяется графикам с временной привязкой для выявления запаздываний или аномалий.

Ключевые параметры для контроля

Параметр	Нормальные значения	Цель проверки
Напряжение АКБ	13.5-14.8 В (при работе ДВС)	Стабильность работы генератора, падения при нагрузке
Обороты холостого хода	650-950 об/мин (зависит от авто)	Корректность регулировок РХХ, ДПДЗ
Длительность впрыска	2.0-4.0 мс (на холостом ходу)	Соответствие показаниям ДМРВ/ДПДЗ
Показания лямбда-зонда	0.1-0.9 В (частота смены >8 раз/10 сек)	Эффективность топливной коррекции
Угол опережения зажигания	5°-15° (на ХХ)	Реакция ЭБУ на детонацию, нагрузку

Обязательные проверки при нагрузке:

• Резкое увеличение оборотов: контроль скорости реакции ДПДЗ, скачков напряжения
• Включение энергоемких потребителей (фары, обогрев): анализ падений напряжения АКБ
• Прогрев двигателя: соответствие температурных показаний ДТОЖ/ДВРВ реальному тепловому состоянию

Корреляция данных – основа диагностики: например, одновременный сбой показаний ДМРВ и лямбда-зонда при правильном напряжении указывает на неисправность проводки. Проверка реакции на принудительные воздействия (отключение датчиков, имитация неисправностей) помогает локализовать проблему.

Очистка клемм аккумулятора: лучшие народные методы

Окисление клемм аккумулятора – распространённая проблема, приводящая к ухудшению контакта, трудному запуску двигателя и повышенному саморазряду батареи. Регулярная очистка контактов помогает предотвратить эти неприятности и продлить срок службы электрооборудования.

Для эффективного удаления окислов и солевых отложений без дорогих спецсредств часто применяют проверенные временем народные методы. Эти способы доступны, используют подручные материалы и при правильном применении безопасны для аккумулятора и клемм.

Популярные способы очистки

1. Газированные напитки (Кола, Спрайт): Нанести напиток на окисленные участки, выдержать 5-10 минут. Кислоты и углекислый газ растворяют налет. Тщательно смыть водой и высушить.
2. Раствор пищевой соды: Смешать 1 ст. ложку соды в стакане теплой воды. Нанести кисточкой на клеммы, дождаться прекращения реакции (шипения). Смыть водой, протереть насухо.
3. Столовый уксус (9%): Нанести уксус на загрязнения с помощью ветоши или кисти. Активно растворяет белый и голубоватый налет. Обязательно промыть водой после обработки.
4. Наждачная бумага/щетка по металлу: Механическая очистка после разъединения клемм. Использовать мелкозернистую наждачку (№240-400) или специальную щетку. Удаляет стойкие отложения.

Метод	Действующее вещество	Время обработки
Газировка	Ортофосфорная кислота, CO2	5-10 мин
Содовый раствор	Щелочь (NaHCO3)	До прекращения реакции
Уксус	Уксусная кислота (CH3COOH)	3-5 мин
Механический	Абразив	По необходимости

Важные правила: Всегда отсоединяйте клеммы (сначала «минус»!), защищайте глаза и кожу. После любой химической очистки тщательно смойте остатки средства водой и полностью высушите контакты перед подключением. Для профилактики после очистки нанесите на клеммы технический вазелин или специальную защитную смазку.

Список источников

При подготовке материалов использовались специализированные технические руководства, актуальные отраслевые стандарты и практические методики диагностики. Источники охватывают принципы работы электронных систем автомобилей, методы поиска неисправностей и требования к современному диагностическому оборудованию.

Ключевые публикации включают нормативную документацию ведущих автопроизводителей, исследования в области автомобильной электроники и рекомендации профильных сервисных центров. Особое внимание уделено ресурсам, описывающим особенности быстрого выявления проблем в цепях управления двигателем, ABS, системами комфорта.

Основные материалы

• Руководства по ремонту OEM-производителей (Volkswagen, Toyota, Ford)
• Учебные пособия Bosch: Автомобильная электроника и Диагностика бортовых систем
• Стандарты SAE J1962 (диагностические разъемы) и ISO 14229 (протокол UDS)
• Журналы Автосервис: практика и технологии (архивы 2020-2023 гг.)
• Методические рекомендации НИИ автомобильного транспорта по тестированию ЭБУ
• Техническая документация к дилерским сканерам (Autocom, Delphi, Launch)
• Протоколы осциллографических исследований CAN/LIN-шин (издания AutoElectro)

Видео: Диагностика электрооборудования автомобиля


• Штраф за непристегнутый ремень - актуальная сумма

• Испанские автомобили - сила и стремительность лучших моделей

• Ремкомплект переднего тормозного суппорта - особенности выбора
