Центральный замок ВАЗ-2110, устройство системы, схемы и ремонт

Статья обновлена: 18.08.2025

Центральный замок ВАЗ-2110 – электронно-механическая система, обеспечивающая синхронное запирание/отпирание дверей автомобиля по сигналу с брелока или ключа. Удобство и безопасность эксплуатации напрямую зависят от её исправности.

Статья детально разбирает устройство системы: блок управления, актуаторы дверей, исполнительные механизмы, проводку. Приводятся принципиальные электрические схемы для диагностики.

Рассмотрены типичные неисправности центрального замка ВАЗ-2110: отказ отдельных дверей, полный выход системы из строя, проблемы с брелоком. Представлены практические инструкции по самостоятельной диагностике и ремонту компонентов.

Основные компоненты системы центральной блокировки

Система центральной блокировки ВАЗ-2110 включает несколько взаимосвязанных элементов, обеспечивающих синхронное управление дверными замками. Каждый компонент выполняет строго определённую функцию, а их совместная работа гарантирует корректное выполнение команд блокировки/разблокировки.

Понимание устройства этих элементов критически важно для диагностики неисправностей. Отказ любого из компонентов приводит к частичной или полной потере работоспособности системы, поэтому знание их расположения и принципов взаимодействия упрощает ремонт.

• Блок управления – электронный контроллер, обрабатывающий сигналы от органов управления и координирующий работу актуаторов. Устанавливается за центральной консолью.
• Актуаторы (исполнительные механизмы) – электромоторы с редукторами, преобразующие электрические сигналы в механическое движение запорных механизмов. Монтируются внутри каждой двери.
• Датчики положения – микровыключатели в дверных стойках и замках, передающие данные о состоянии дверей (открыто/закрыто) и положении запоров.
• Органы управления:
  • Центральная кнопка на панели водителя
  • Дублирующая кнопка на панели переднего пассажира
  • ДУ-брелок (в комплектациях с сигнализацией)
• Электропроводка – жгуты проводов, соединяющие компоненты системы. Включает силовые цепи питания и сигнальные линии.
• Предохранитель – защитный элемент цепи (F7 на 15А в монтажном блоке), предотвращающий повреждение оборудования при коротком замыкании.

Расположение блока управления центральным замком ВАЗ-2110

Блок управления центральным замком (БУ ЦЗ) на автомобилях ВАЗ-2110 размещается в салоне транспортного средства. Его монтажная позиция выбрана с учетом защиты от внешних воздействий и удобства подключения к силовым цепям.

Конкретное местоположение модуля – под обшивкой передней панели (торпедо) со стороны водителя. Для доступа к блоку необходимо выполнить демонтаж декоративных панелей в районе расположения педального узла.

Точное место установки

• Закреплен на металлическом кронштейне за блоком предохранителей
• Располагается вертикально, над площадкой для ног водителя
• Ориентировочно на 20-30 см ниже рулевой колонки

Особенности крепления: БУ фиксируется при помощи пластиковых хомутов или саморезов к кузовным элементам. От модуля отходит жгут проводов в пластиковой гофре, подключенный к: актуаторам дверей, блоку предохранителей, дверным концевикам и цепи питания.

Цвет жгута	Направление прокладки
Черный	К разъему блока предохранителей
Серый	Вниз к порогу водительской двери

При диагностике или замене обязательна проверка целостности креплений и отсутствия перегибов проводки – частые причины некорректной работы системы.

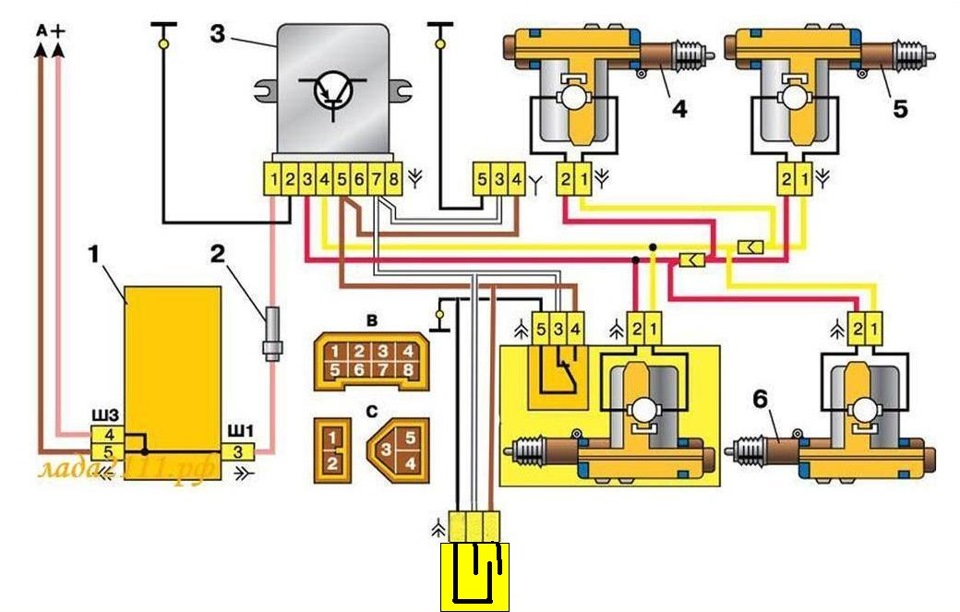

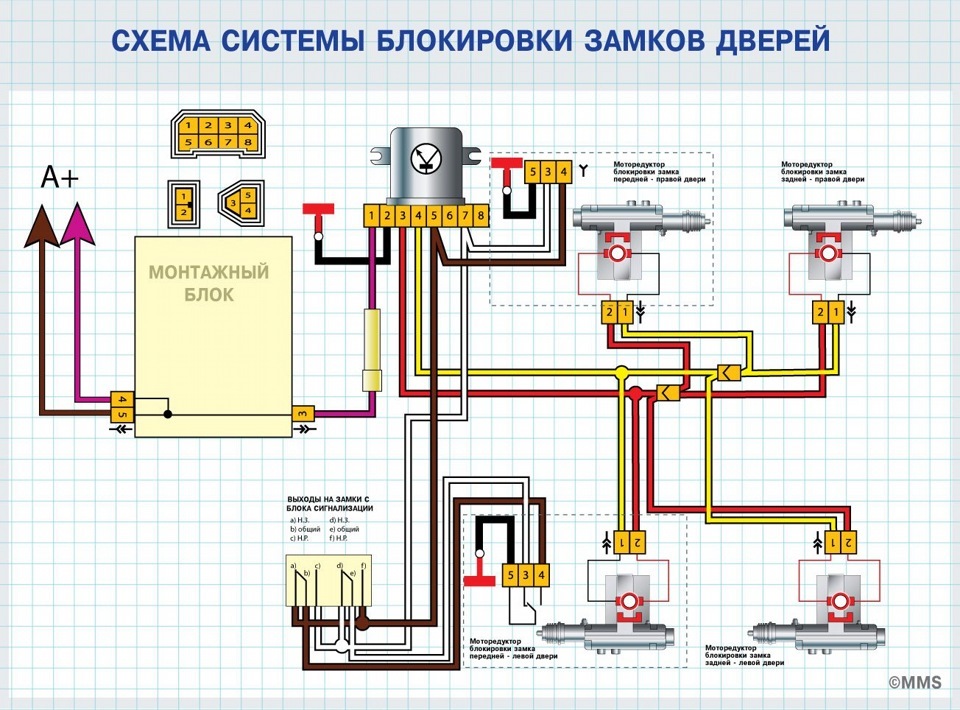

Схема подключения проводов центрального замка ВАЗ-2110

Система центрального замка (ЦЗ) ВАЗ-2110 использует пятипроводную схему управления актуаторами дверей. Основные компоненты цепи включают блок управления ЦЗ (расположен за панелью приборов), кнопку включения/выключения, концевики дверей, предохранители и электродвигатели актуаторов в каждой двери. Питание подается через предохранитель F7 (10А) монтажного блока от аккумулятора.

Управляющие сигналы формируются блоком ЦЗ при нажатии кнопки или повороте ключа в замке водительской двери. Блок коммутирует полярность напряжения на проводах, идущих к актуаторам, обеспечивая движение штока на открытие или закрытие. Концевики дверей передают сигнал о положении двери в блок для корректной работы системы.

Цветовая маркировка и назначение проводов

Ключевые провода в схеме:

• Красный (толстый) – Постоянное питание +12В от предохранителя F7.
• Чёрный (толстый) – Масса, подключена к кузову автомобиля.
• Оранжевый с синей полосой – Сигнал от концевика водительской двери.
• Оранжевый с красной полосой – Сигнал от концевика пассажирской двери.
• Серый с красной полосой / Серый с синей полосой – Управляющие провода к актуаторам задних дверей.

Цвет провода	Назначение	Точка подключения
Красный	+12В (питание блока ЦЗ)	Предохранитель F7 → Блок ЦЗ
Чёрный	Масса (GND)	Кузов → Блок ЦЗ
Оранжево-синий	Сигнал концевика водительской двери	Дверь → Блок ЦЗ
Коричневый/Бежевый	Управление актуатором водительской двери	Блок ЦЗ → Двигатель актуатора
Синий/Зелёный	Управление актуатором пассажирской двери	Блок ЦЗ → Двигатель актуатора

Актуаторы подключаются двумя проводами (цвета варьируются). Смена полярности на этих проводах вызывает реверс двигателя. При ремонте проверяйте целостность проводов в гофре между кузовом и дверями – частый обрыв из-за перетирания. Для диагностики используйте мультиметр: отсутствие +12В на красном проводе при включенном зажигании указывает на перегоревший предохранитель или обрыв.

Характеристики актуаторов дверей ВАЗ-2110

Актуаторы дверей (исполнительные механизмы центрального замка) ВАЗ-2110 представляют собой электромеханические устройства, преобразующие электрический сигнал в механическое движение. Они устанавливаются внутри каждой двери и напрямую воздействуют на тяги механизма замка через пластиковый кронштейн. Основная функция - синхронная блокировка/разблокировка замков по команде блока управления.

Конструктивно актуатор состоит из компактного электродвигателя постоянного тока и редуктора с выходным штоком. Реверсивное движение штока обеспечивается сменой полярности подаваемого напряжения. Устройство крепится к металлическому каркасу двери двумя саморезами и защищено от влаги пластиковым корпусом.

Технические параметры и особенности

Ключевые характеристики дверных актуаторов ВАЗ-2110:

• Тип привода: реверсивный электромеханический
• Рабочее напряжение: 12 В ± 10%
• Потребляемый ток: 3-5 А (пиковый, в момент срабатывания)
• Количество проводов: 2 (управление реверсом)
• Ход штока: 10-12 мм
• Время полного цикла: 0.8-1.2 сек
• Ресурс: ≥ 10 000 циклов
• Диапазон рабочих температур: -40°C до +85°C

Параметр	Передние двери	Задние двери
Крепление	На внутреннем каркасе	На замке
Тип штока	Прямой	Г-образный
Совместимость	Взаимозаменяемы между левыми/правыми, кроме перед-зад

Характерные неисправности включают износ шестерен редуктора, окисление контактов, заклинивание штока или перегорание обмотки двигателя. При замене обязательна регулировка положения актуатора относительно тяги замка - перекос вызывает повышенную нагрузку и преждевременный выход из строя.

Типы приводов замков: пневматика vs электромеханика

Пневматический привод в ВАЗ-2110 использует разрежение, создаваемое вакуумным насосом. При подаче сигнала от блока управления воздушные магистрали перераспределяют давление, воздействуя на штоки внутри актуаторов дверей. Система включает резиновые трубки, пластиковые тройники и мембранные исполнительные механизмы, чувствительные к утечкам и перепадам температур.

Электромеханический привод функционирует за счет миниатюрных электродвигателей или соленоидов, установленных в каждой двери. По сигналу ЦЗ ток подается на обмотки приводов, преобразуя электрическую энергию в механическое перемещение тяги замка. Конструктивно состоит из моторчиков, шестеренчатых редукторов и проводки, требователен к качеству контактов и защите от влаги.

Сравнительные характеристики

Критерий	Пневматика	Электромеханика
Надежность	Страдает от старения трубок, трещин в сочленениях и потери герметичности	Уязвима к окислению контактов, залипанию щеток моторов
Ремонтопригодность	Требует поиска утечек, замены всей магистрали при повреждениях	Допускает точечную замену приводов, диагностику мультиметром
Работоспособность зимой	Замерзание конденсата в трубках блокирует работу	Стабильнее при низких температурах (при исправных компонентах)
Типичные неисправности	Разгерметизация, разрушение актуаторов, отказ насоса	Обрыв проводов, износ шестерен, сгорание моторов

Ключевые отличия при ремонте: Для пневмосистемы критично восстановление герметичности – применяется замена трубок, обработка стыков герметиком. В электроприводах акцент на проверку напряжения, чистку контактов и замену сгоревших элементов. Стоимость комплектующих для пневматики обычно ниже, но трудозатраты на диагностику часто выше.

Центральная кнопка блокировки на водительской двери

Кнопка на водительской двери ВАЗ-2110 выполняет роль основного управляющего элемента центрального замка. При нажатии она одновременно блокирует или разблокирует все двери автомобиля, включая лючок бензобака. Физически расположена на торцевой части карты двери водителя, рядом с механизмом ручного открывания.

Конструктивно кнопка объединена с микропереключателем, который замыкает электрические цепи при нажатии. Движение кнопки передаётся через пластиковый толкатель на контакты переключателя. Корпус устройства крепится к металлической двери саморезами, а провода подключаются к колодке центрального замка через штатный разъём.

Принцип работы и диагностика

При нажатии кнопки её микропереключатель подаёт сигнал на блок управления центральным замком. Это вызывает срабатывание актуаторов на всех дверях. Основные неисправности:

• Отсутствие реакции на нажатие – обрыв проводов, окисление контактов в разъёме
• Залипание в нажатом положении – деформация толкателя или корпуса кнопки
• Частичное срабатывание – загрязнение микропереключателя

Для проверки демонтируйте обшивку двери и тестером прозвоните цепь кнопки при нажатии. Исправный переключатель показывает нулевое сопротивление. Если контакты не замыкаются – замените кнопку. При обрыве проводов восстановите соединение, особое внимание уделите участку у дверных петель.

Признак неисправности	Вероятная причина	Способ устранения
Кнопка не фиксируется	Сломанный фиксатор внутри корпуса	Замена узла целиком
Срабатывание с задержкой	Окисление контактов микропереключателя	Очистка спиртом или замена
Хруст при нажатии	Разрушение пластиковых направляющих	Установка новой кнопки

Для замены снимите декоративную накладку, открутите крепёжные винты и отсоедините разъём. Установите новую кнопку в обратной последовательности. После монтажа проверьте синхронность блокировки всех дверей и плавность хода толкателя.

Размещение микропереключателей в механизме замка

Микропереключатели являются ключевыми элементами системы центрального замка (ЦЗ) ВАЗ-2110, интегрированными непосредственно в корпус механизма замка водительской двери. Они располагаются на внутренней пластине или каркасе замка, в зоне движения тяг и рычагов, связанных с ригелем (запорным пальцем).

Их основная задача – фиксировать текущее положение ригеля замка (закрыто/открыто) и генерировать соответствующий электрический сигнал для блока управления ЦЗ. Физически это компактные устройства с подпружиненным штоком или рычажком, который нажимается (или отпускается) специальным кулачком или выступом на движущихся частях замка при повороте ключа или срабатывании привода.

Основные микропереключатели и их функции

В механизме замка водительской двери ВАЗ-2110 обычно установлено два или три микропереключателя:

1. Микропереключатель положения "Закрыто" (Замкнуто): Срабатывает, когда ригель полностью выдвинут (дверь заперта). Замыкает свои контакты, посылая сигнал блоку ЦЗ о том, что замок закрыт.
2. Микропереключатель положения "Открыто" (Отомкнуто): Срабатывает, когда ригель полностью утоплен (дверь отперта). Замыкает свои контакты, информируя блок ЦЗ об открытом состоянии замка.
3. Микропереключатель привода блокировки (опционально/в некоторых схемах): Может использоваться для фиксации момента срабатывания электропривода блокировки внутри замка или для дополнительного подтверждения действия.

Работа микропереключателей основана на простом принципе: при изменении положения ригеля кулачок на его приводе воздействует на шток соответствующего микропереключателя. Это приводит к замыканию или размыканию его электрических контактов. Полученные сигналы по проводам передаются в блок управления ЦЗ, который на их основе:

• Определяет текущее состояние замка водительской двери.
• Принимает решение о синхронном управлении замками других дверей при команде с ключа или кнопки.
• Контролирует правильность выполнения команд (например, сигнализирует о недоведении ригеля).

Важно: Для диагностики или замены микропереключателей требуется демонтаж замка двери и его последующая разборка, так как они находятся внутри корпуса механизма.

Микропереключатель	Основное местоположение в механизме	Функция сигнала	Управляемый элемент
"Закрыто" (Замкн.)	Зона полного выдвижения ригеля	Ригель заперт	Блок управления ЦЗ
"Открыто" (Отомкн.)	Зона полного утапливания ригеля	Ригель отперт	Блок управления ЦЗ
Привода блокировки	Рядом с приводом блокировки	Фиксация срабатывания привода	Блок управления ЦЗ / Сигнализация

Диагностика неисправностей цепи питания блока управления

Неисправности в цепи питания приводят к полному или частичному отказу центрального замка ВАЗ-2110. Поиск проблемы следует начинать именно с проверки наличия необходимого напряжения на блоке управления (БУ). Основные симптомы включают полное отсутствие реакции на команды с брелка или кнопки в салоне, а также невозможность управления отдельными приводами.

Диагностика цепи питания требует минимального набора инструментов: мультиметр, контрольная лампа 12В, возможно, схема электрооборудования автомобиля. Перед началом работ обязательно отсоедините минусовую клемму аккумуляторной батареи (АКБ) для безопасности, особенно при работе с разъемами БУ.

Порядок диагностики цепи питания БУ ЦЗ

Выполняйте проверки последовательно, от простого к сложному:

1. Проверка предохранителей:
   • Найдите монтажный блок предохранителей (обычно в салоне, слева от руля или под панелью).
   • Сверьтесь со схемой на крышке блока или руководстве по ремонту, чтобы определить предохранитель, отвечающий за центральный замок (часто обозначен как F3 или аналогично, номиналом 10-15А).
   • Извлеките предохранитель и проверьте целостность его нити визуально или мультиметром в режиме прозвонки/измерения сопротивления (должно быть близко к 0 Ом).
2. Проверка массы (GND):
   • Найдите надежное "заземление" в салоне (болт кузова, очищенный от краски и коррозии).
   • Подключите один щуп мультиметра к этой точке.
   • Включите мультиметр в режим измерения постоянного напряжения (DCV, 20V).
   • Подключите второй щуп к контакту "массы" разъема БУ ЦЗ (обычно черный или черно-белый провод, часто контакт 8 в 8-контактном разъеме - уточните по схеме для вашей модификации!).
   • Напряжение должно быть близко к 0 В (допускается доли вольта). Если напряжение существенно выше, проблема в плохом контакте "массы" БУ.
3. Проверка постоянного "+12В" (IGN):
   • Включите зажигание (положение "ON" или "Зажигание").
   • Подключите один щуп мультиметра к надежному "+" (например, плюсовая клемма АКБ или выход исправного предохранителя).
   • Подключите второй щуп к контакту постоянного "+12В" разъема БУ ЦЗ (обычно желтый или красно-синий провод, часто контакт 7 - сверьтесь со схемой!).
   • Мультиметр должен показать напряжение бортовой сети (~12-14В). Отсутствие напряжения указывает на обрыв в проводе от предохранителя до БУ или плохой контакт в разъеме.
4. Проверка управляющего "+12В" (ACC):
   • Проверьте наличие напряжения на контакте управляющего "+" разъема БУ ЦЗ (обычно синий или сине-черный провод, часто контакт 6 - сверьтесь со схемой!) при нажатии кнопки ЦЗ в салоне или при подаче команды с брелка.
   • Один щуп мультиметра - на надежную массу, второй - на указанный контакт разъема БУ.
   • При активации команды на открытие/закрытие напряжение должно кратковременно появляться (или меняться с 0В на ~12В). Отсутствие сигнала говорит о проблеме в цепи управления (кнопка, брелок, проводка от кнопки/приемника до БУ).

Типовые параметры напряжения на разъеме БУ ЦЗ ВАЗ-2110 (пример, уточняйте по схеме!):

Контакт разъема	Цвет провода (типовой)	Назначение	Напряжение (относительно массы)
7	Желтый	Постоянный "+12В" (питание памяти БУ)	~12-14В (постоянно при наличии исправного предохранителя)
6	Синий	Управляющий "+" (сигнал от кнопки/брелка)	~12В (кратковременно при активации команды), 0В в покое
8	Черный	Масса (GND)	~0В

Дополнительные действия: При обнаружении отсутствия напряжения на контактах БУ проверьте целостность и отсутствие окисления проводов на участке от предохранителя/кнопки до разъема БУ, а также надежность контактов в самом разъеме БУ и колодках. Проверьте реле центрального замка (если оно есть в схеме конкретной модификации), его исправность и наличие питания/массы на его контактах.

Проверка предохранителя F14 цепи центрального замка

Предохранитель F14 (15 А, синего цвета) отвечает за питание цепи управления центральным замком на ВАЗ-2110. Он расположен в основном монтажном блоке предохранителей и реле, который находится в салоне автомобиля, под панелью приборов со стороны водителя, рядом с рулевой колонкой. Доступ к блоку осуществляется после снятия защитной пластиковой крышки.

Перед началом проверки обязательно отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания или поражения током. Определите точное положение F14, используя схему, нанесенную на внутреннюю сторону крышки блока предохранителей или в руководстве по эксплуатации автомобиля.

Процесс проверки предохранителя F14

Существует два основных надежных способа проверки состояния предохранителя:

1. Визуальный осмотр:
   • Аккуратно извлеките предохранитель F14 из посадочного места с помощью специальных пластиковых щипцов, обычно расположенных в блоке предохранителей, или аккуратно поддев его отверткой с изолированной ручкой.
   • Внимательно осмотрите плавкую вставку (тонкую металлическую проволоку или полоску) внутри прозрачного корпуса предохранителя.
   • Исправный предохранитель имеет целую, непрерывную вставку по всей длине между контактными ножками.
   • Перегоревший предохранитель легко определить по разорванной, расплавленной или почерневшей плавкой вставке. Часто наблюдается потемнение или оплавление самого пластикового корпуса.
2. Проверка мультиметром (тестером):
   • Переведите мультиметр в режим прозвонки или измерения сопротивления (Омы, значок Ω).
   • Прикоснитесь щупами мультиметра к обеим металлическим контактным ножкам предохранителя. Неважно, какой щуп к какому контакту.
   • Исправный предохранитель покажет значение сопротивления, близкое к нулю (0.1 - 0.5 Ома, или будет звуковой сигнал прозвонки).
   • Перегоревший предохранитель покажет разрыв цепи - на дисплее будет "1" или "OL" (Over Limit), звукового сигнала не будет.

После проверки и перед заменой (если предохранитель перегорел) обязательно очистите посадочное гнездо F14 от возможной окисленности или загрязнения. Установите новый предохранитель строго того же номинала - 15 Ампер (синего цвета). Замена на предохранитель большего номинала недопустима и может привести к возгоранию электропроводки.

Состояние F14	Визуальный признак	Показания мультиметра	Действие
Исправен	Целая проволока, чистый корпус	~0 Ом / Звуковой сигнал	Установить обратно, искать другую причину неисправности ЦЗ
Перегорел	Разорванная/почерневшая проволока, оплавленный корпус	Обрыв (1 / OL), нет сигнала	Заменить на новый 15А (синий)

Важно: Если предохранитель F14 исправен, но центральный замок не работает, проблема кроется в других компонентах системы: проводке, концевиках дверей, реле центрального замока, самих актуаторах (приводах) в дверях или управляющем модуле. Проверка предохранителя - это первый и обязательный шаг диагностики.

Тестирование работоспособности актуаторов дверей

Проверка начинается с демонтажа обшивки двери для доступа к актуатору. Отсоедините электрический разъём привода, предварительно отключив минусовую клемму АКБ. Визуально оцените состояние механических тяг: отсутствие перекосов, коррозии и плавность хода при ручном перемещении штока.

Используйте мультиметр для измерения сопротивления обмотки электродвигателя актуатора. Подсоедините щупы к контактам разъёма привода – исправное устройство покажет значение 10–30 Ом. Отклонение в меньшую сторону указывает на межвитковое замыкание, в большую – на обрыв цепи.

Последовательность диагностики

1. Подача напряжения напрямую:
   • Подключите актуатор к АКБ (12V) через провода
   • «+» на красный провод, «–» на чёрный – шток должен выдвинуться
   • Смена полярности – шток втягивается
2. Контроль работы от ЦЗ:
   • Верните разъём на место, подключите АКБ
   • Активируйте замок с брелока/кнопки салона
   • Проверьте напряжение на разъёме при срабатывании (должно быть 12V)

Проблема	Причина
Шток не двигается при подаче 12V	Заклинивание редуктора, износ шестерён, замыкание якоря
Движение с рывками/задержкой	Загрязнение направляющих, низкое напряжение, частичный износ щёток
Срабатывание только в одну сторону	Обрыв в одной из обмоток, неисправность реверсных контактов

При несоответствии параметров замените актуатор. После установки нового привода обязательно отрегулируйте длину тяги для чёткого защёлкивания замка. Проведите 5-10 тестовых цикров блокировки/разблокировки для проверки стабильности работы.

Поиск обрыва проводов в дверных гофрах

Типичными симптомами обрыва в дверной гофре являются отказ стеклоподъемников, неработоспособность центрального замка, динамиков или подсветки зеркал на конкретной двери. Проблема часто усугубляется при открытии/закрытии двери из-за постоянного изгиба кабельного жгута.

Для диагностики потребуется мультиметр в режиме прозвонки или контрольная лампа 12В, а также доступ к разъёмам по обе стороны гофры. Перед началом работ обязательно снимите минусовую клемму АКБ для предотвращения КЗ.

Пошаговая процедура диагностики

1. Демонтаж гофры:
   • Снимите обшивку двери и стойки кузова
   • Аккуратно отсоедините резиновый гофр от кузова и двери
   • Вытяните жгут проводов наружу, избегая резких перегибов
2. Визуальный осмотр:
   • Проверьте жгут на механические повреждения и перетёртости
   • Осмотрите места входа проводов в разъёмы
   • Ищите следы окисления или оплавления изоляции
3. Прозвонка цепи:
   • Определите неработающий компонент (например, стеклоподъёмник)
   • Найдите соответствующие провода в схеме ЦЗ (обычно синий/жёлтый для приводов)
   • Прозвоните каждый провод от дверного разъёма до кузовного разъёма

Важно: При обнаружении обрыва замените повреждённый провод на целый с запасом длины 15-20 см. Используйте термоусадку для изоляции соединений. Перед сборкой защитите жгут пластиковыми стяжками внутри гофры.

Симптомы неисправности концевиков положения замков

Концевики положения замков (микропереключатели) в центральном замке ВАЗ-2110 отслеживают текущее состояние дверей. Их выход из строя приводит к сбоям в работе всей системы безопасности. Наиболее распространенные признаки неисправности проявляются в некорректном поведении исполнительных механизмов и световой индикации.

Отказ этих элементов часто провоцирует хаотичное срабатывание центрального замка или блокирует выполнение команд. Важно оперативно идентифицировать проблему, чтобы предотвратить разряд аккумулятора и потенциальные проблемы с безопасностью автомобиля.

Типичные признаки неисправности

• Самопроизвольное открытие/закрытие замков при движении или на стоянке
• Отсутствие реакции на команды с брелока или кнопки в салоне
• Несинхронная работа замков (например, водительская дверь не блокируется, остальные – срабатывают)
• Постоянное горение плафона освещения салона даже при закрытых дверях
• Отсутствие автоматического закрытия замков после начала движения
• Ложное срабатывание сигнализации из-за ошибочного сигнала о "незакрытой" двери
• Некорректная работа стеклоподъемников (если система связана с ЦЗ)

Критичным симптомом является полный отказ центрального замка при сохранении питания системы. Часто неисправность проявляется после мойки автомобиля или в условиях повышенной влажности из-за окисления контактов микропереключателей.

Заменить актуатор водительской двери: пошаговая инструкция

Замена актуатора (электропривода замка) в водительской двери ВАЗ-2110 требует аккуратности при разборке обшивки и работе с хрупкими элементами фурнитуры. Необходимо подготовить рабочее место, инструменты и новый актуатор, совместимый с моделью автомобиля.

Перед началом работ обязательно отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и срабатывания подушек безопасности. Убедитесь, что у вас есть подходящий инструмент для снятия крепежа и пластиковых фиксаторов обшивки.

Инструменты и материалы

• Новый актуатор водительской двери
• Крестовая отвертка
• Набор торцевых головок (8-10 мм)
• Плоская отвертка (для клипс)
• Пластиковый монтажный инструмент (для снятия обшивки)
• Перчатки

Пошаговый процесс замены

1. Снимите обшивку двери:
   • Демонтируйте плафон подсветки, подденьте отверткой и отсоедините разъем.
   • Снимите декоративную заглушку с ручки внутреннего открывания, выкрутите винт под ней.
   • Подденьте и снимите крышку блока выключателя стеклоподъемника, отсоедините разъемы.
   • Выкрутите саморезы по периметру двери (под ручкой, в области подлокотника, у края обшивки).
   • Аккуратно подденьте пластиковым инструментом клипсы крепления обшивки по нижнему и боковым краям.
   • Приподнимите обшивку вверх, чтобы снять с крючков верхней части, отведите в сторону.
   • Отсоедините трос ручки внутреннего открывания от замка, нажав на пластиковый фиксатор.
2. Демонтаж старого актуатора:
   • Осторожно оттяните гидроизоляционную пленку (при необходимости сделайте аккуратные надрезы для доступа).
   • Найдите актуатор, закрепленный на металлическом каркасе двери рядом с механизмом замка.
   • Отсоедините электрический разъем от актуатора.
   • Выкрутите два или три винта крепления актуатора к каркасу двери.
   • Отсоедините тягу (металлическую или пластиковую), идущую от актуатора к механизму замка, нажав на фиксатор.
   • Извлеките старый актуатор.
3. Установка нового актуатора:
   • Присоедините тягу нового актуатора к механизму замка до щелчка фиксатора.
   • Приложите новый актуатор к каркасу двери в посадочное место.
   • Зафиксируйте его винтами.
   • Подключите электрический разъем.
   • Проверьте плавность хода тяги рукой.
4. Сборка двери:
   • Восстановите целостность гидроизоляционной пленки (заклейте разрезы скотчем).
   • Присоедините трос внутренней ручки к замку.
   • Аккуратно наденьте обшивку на крючки верхней части двери.
   • Наживите обшивку на клипсы по периметру, аккуратно пристукивая ладонью до защелкивания.
   • Вверните все саморезы крепления обшивки.
   • Установите блок управления стеклоподъемником и подключите разъемы.
   • Закрепите плафон подсветки.
   • Поставьте на место декоративные заглушки.
5. Проверка работы:
   • Подключите минусовую клемму АКБ.
   • Проверьте блокировку/разблокировку замка с помощью кнопки ЦЗ на ключе и из салона.
   • Проверьте работу внутренней и наружной ручек открывания.
   • Проверьте работу стеклоподъемника.

Важно: Во время работы избегайте перегибов тросиков и проводов. При установке тяги актуатора на замок убедитесь, что фиксатор надежно защелкнулся. Если замок не работает после замены, проверьте правильность подключения разъема и соединения тяг.

Снятие обшивки двери для доступа к механизму замка

Откройте дверь и подготовьте рабочее пространство, убедившись в наличии необходимых инструментов: крестовой отвертки, пластикового монтажного инструмента и контейнера для мелких деталей. Снимите пластмассовую заглушку с верхней части рукоятки стеклоподъемника, после чего выкрутите винт крепления рукоятки, расположенный под ней.

Демонтируйте декоративную накладку подлокотника, аккуратно поддевая ее пластиковым инструментом по периметру. Открутите два самореза в области внутренней ручки открывания и один саморез в зоне динамика (при наличии), используя крестовую отвертку. Осторожно снимите выключатель подогрева зеркала (если установлен), отсоединив электрический разъем.

Этапы демонтажа обшивки

1. Начните отжимать обшивку от двери пластиковым инструментом, двигаясь от нижнего края к верхним углам.
2. Освободите все пластиковые фиксаторы типа "грибок" по контуру двери, равномерно прилагая усилие.
3. Приподнимите обшивку вверх для освобождения крепежных пазов в районе окна.
4. Отведите демонтированную панель от двери, удерживая параллельно земле.
5. Отсоедините разъемы электрических элементов: динамика, подсветки ручки и выключателя замка.

Важные нюансы:

• Не прилагайте избыточного усилия при работе с фиксаторами – поврежденные клипсы потребуют замены.
• Избегайте контакта пластикового инструмента с лакокрасочным покрытием двери.
• Закрепите снятую обшивку в безопасном месте для предотвращения деформации.

После снятия обшивки станет доступна внутренняя поверхность двери с механизмом замка, тросами управления и оконным регулятором. Для дальнейших работ с замком отсоедините тяги привода и снимите защитную полиэтиленовую мембрану, фиксируемую герметиком по контуру.

Тип крепежа	Расположение	Количество
Саморезы	Ручка стеклоподъемника, подлокотник	3 шт.
Пластиковые фиксаторы	По периметру двери	8-10 шт.
Крепежные пазы	Верхний край двери	2 шт.

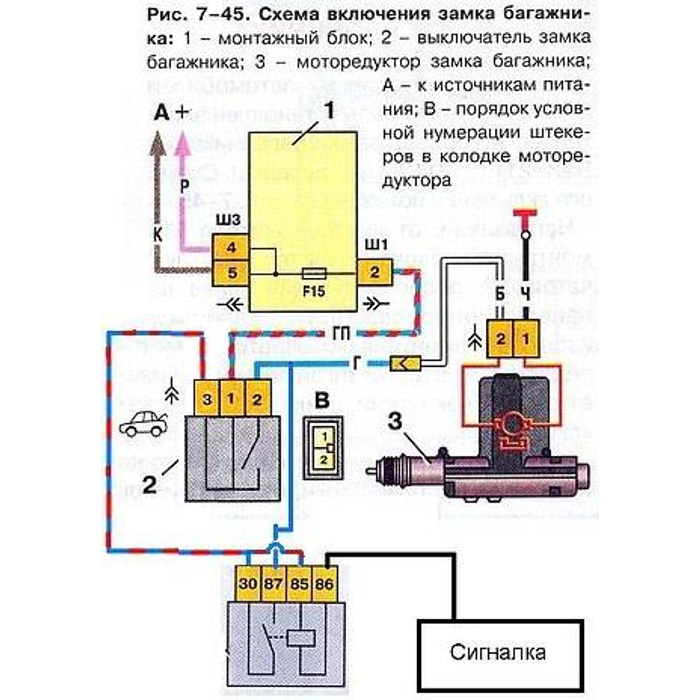

Ремонт заклинившего привода замка задней двери ВАЗ-2110

Заклинивание привода замка багажника ВАЗ-2110 обычно вызвано механическим заеданием тяги внутри двери, обрывом пластиковых элементов кинематики или коррозией металлических деталей. Первым делом необходимо обеспечить доступ к механизму, сняв внутреннюю обшивку задней двери, предварительно отсоединив ручку открывания и демонтировав плафон освещения.

После снятия обшивки визуально оцените состояние пластиковых фиксаторов тяг и целостность самих тяг. Проверьте ход тяги от наружной кнопки и центрального замка вручную, отслеживая точки заедания. Часто причина кроется в соскочившей с направляющих тяге, деформированном пластиковом кронштейне или закисших металлических шарнирах.

Основные этапы ремонта

1. Диагностика узла:
   • Проверьте крепление привода к кузову двери (2 болта)
   • Осмотрите пластиковые проушины на тягах (часто ломаются)
   • Оцените состояние металлических тяг (коррозия, изгиб)
2. Устранение заеданий:
   • Смажьте шарниры тяг и механизм замка универсальной смазкой (например, WD-40)
   • Восстановите соскочившие тяги в направляющих пазах
   • Замените треснувшие пластиковые фиксаторы новыми или временно зафиксируйте хомутами
3. Замена неисправных элементов:
   • При обрыве тяги установите ремонтный комплект тяг заднего замка
   • При поломке привода ЦЗ демонтируйте его (отсоедините разъем и открутите 2 гайки)
   • Установите новый привод, предварительно проверив его работоспособность

После ремонта соберите узел в обратной последовательности, обязательно проверьте работу замка: откройте и закройте дверь ключом, проверьте блокировку центральным замком с водительской двери и кнопкой в салоне. Убедитесь, что тяги не перетянуты и не цепляют элементы кузова.

Тип неисправности	Признак	Способ ремонта
Засорение механизма	Тугой ход кнопки/тяги	Очистка + смазка узла
Обрыв пластиковой проушины	Тяга болтается, замок не срабатывает	Замена проушины или тяги
Коррозия металлической тяги	Заклинивание в определенном положении	Зачистка наждачкой + смазка или замена
Выход из строя привода ЦЗ	Замок не блокируется/не разблокируется	Замена сервопривода

Калибровка положения микропереключателей дверей

Точная регулировка микропереключателей критична для корректной работы центрального замка ВАЗ-2110. Неправильное положение приводит к ложным сигналам о состоянии дверей, провоцируя сбои: автоматическое открытие/закрытие во время движения, несинхронное срабатывание приводов или полный отказ системы.

Микропереключатели (концевые выключатели) расположены в дверных замках и фиксируют положение ригеля. При изменении позиции ригеля во время запирания/отпирания, шток переключателя перемещается, замыкая или размыкая контакты. Электрические схемы системы используют эти сигналы для определения текущего состояния двери и управления исполнительными механизмами.

Процедура калибровки

Регулировка выполняется при демонтированном замке двери (после снятия обшивки). Основные этапы:

1. Отсоедините разъем микропереключателя от проводки.
2. Подключите мультиметр в режиме прозвонки к контактам переключателя.
3. Медленно поворачивайте ключ в замке (или имитируйте движение ригеля отверткой), отслеживая моменты замыкания/размыкания контактов.
4. Ослабьте крепежные винты микропереключателя.
5. Сместите корпус переключателя вдоль пазов так, чтобы:
   • Замыкание контактов происходило строго в момент полного закрытия ригеля.
   • Размыкание – при начале его движения на открытие.
6. Зафиксируйте положение винтами и перепроверьте срабатывание в 3–5 циклах.

Типичные признаки необходимости калибровки:

• Центральный замок самопроизвольно открывает двери через несколько секунд после закрытия.
• Система не реагирует на команды с брелока при работающей сигнализации.
• Приводы одной двери срабатывают позже остальных.
• Ложное срабатывание сигнализации "открытая дверь" при движении.

Важно: После установки замка на место проверьте работу системы при закрытой двери (с прижатым уплотнителем) – давление на ригель может незначительно влиять на положение штока переключателя. При повторении сбоев калибровку придется уточнить.

Программирование блока управления после замены

После установки нового блока управления (БУ) центральным замком на ВАЗ-2110 требуется его обязательное программирование (адаптация). Без этой процедуры система не распознает электронные ключи и не обеспечит корректную работу функций централизованной блокировки дверей, багажника и люка бензобака.

Процесс программирования подразумевает "обучение" блока распознаванию уникальных кодов иммобилайзера и ключей, а также синхронизацию с датчиками положения дверей. Для выполнения операции потребуется диагностическое оборудование (например, сканер K-Line или адаптер с поддержкой ПО типа "ВАЗ-ИТС") и исправная электропроводка автомобиля.

Порядок программирования

1. Подключите диагностический сканер к разъёму OBD-II (расположен под панелью приборов возле рулевой колонки).
2. Включите зажигание, запустите ПО и войдите в раздел "Иммобилайзер" → "Блокировка дверей".
3. Выберите функцию "Замена блока управления" и следуйте пошаговым инструкциям на экране.
4. При запросе системы введите PIN-код иммобилайзера (указан на карточке-транспондере или в сервисной документации).
5. Поочерёдно приложите все имеющиеся ключи к считывающей катушке (обычно расположена вокруг замка зажигания).
6. После подтверждения успешной регистрации ключей выполните процедуру калибровки концевиков дверей через меню "Обучение датчиков".
7. Проверьте работу системы: заблокируйте/разблокируйте двери кнопкой на ключе и из салона.

Параметр	Старый БУ	Новый БУ
Распознавание ключей	Сохраняется	Требуется регистрация
Калибровка концевиков	Автоматическая	Ручная через ПО
Энергопотребление	Норма	Проверить после адаптации

Важные нюансы:

• При утере PIN-кода потребуется его восстановление через официального дилера с предоставлением документов на автомобиль.
• Не выключайте зажигание и не отсоединяйте сканер во время процедуры – это приведёт к сбою программирования.
• Если после адаптации двери блокируются некорректно (например, при открытой двери), повторите обучение концевиков.

При отсутствии диагностического оборудования или ошибках программирования (ошибки B1602, B1603 в памяти БУ) рекомендовано обратиться в специализированный сервис. Самостоятельные попытки "обхода" иммобилайзера могут полностью заблокировать систему.

Подключение дополнительных актуаторов на передние двери

Для установки актуаторов на передние двери ВАЗ-2110 потребуются дополнительные электромеханические приводы (актуаторы), комплект проводов сечением 0,75–1,5 мм², термоусадочная изоляция, и реле управления (например, 5-контактное 12V). Подключение осуществляется параллельно штатным каналам центрального замка, но с обязательным использованием промежуточных реле для предотвращения перегрузки блока управления. Провода прокладываются через гофру между дверью и кузовом, актуатор фиксируется внутри двери рядом с механизмом замка.

Электрическая схема подразумевает подачу сигналов запирания/отпирания с основного блока ЦЗ на катушки реле. Силовые контакты реле коммутируют питание актуаторов от отдельного предохранителя (+12V). "Масса" актуаторов подключается к кузову в дверях. Ключевые точки подключения сигнальных проводов к штатной системе: провод "Закрыть" (обычно синий) и "Открыть" (обычно коричневый) в жгуте под панелью приборов или в блоке предохранителей.

Последовательность работ

1. Снять обшивки дверей и защитные пленки.
2. Установить актуатор, соединив его тягу со штатным механизмом замка.
3. Проложить провода:
   • Сигнальные (от реле к блоку ЦЗ).
   • Силовые "+" (через предохранитель 10А от аккумулятора).
   • Силовые "–" (на массу двери).
4. Подключить реле согласно схеме:

   Контакт реле	Назначение
   85	Сигнал "Открыть" от ЦЗ
   86	Масса
   87	+12V (на актуатор)
   87a	Не используется
   30	+12V (постоянное от АКБ)

5. Настроить ход тяги актуатора для плавного срабатывания замка.
6. Проверить синхронность работы всех дверей и изолировать соединения.

Важно: при подключении сигнальных проводов к штатному блоку ЦЗ используйте бесконтактные методы (например, обжимные клипсы) для сохранения заводской изоляции. Перегрузка цепи без реле может вывести блок управления из строя.

Интеграция сигнализации со штатным центральным замком

Для подключения автосигнализации к штатной системе ЦЗ ВАЗ-2110 требуется взаимодействовать с блоком управления замками (БУЗ), расположенным под торпедой с водительской стороны. Основной задачей является перехват управляющих сигналов и подача на БУЗ импульсов, имитирующих команды от родной кнопки в салоне или ключа.

Сигнализация подключается параллельно к цепям управления замками через 5-контактное реле (или специализированный модуль), коммутирующее силовые линии. Критически важно обеспечить гальваническую развязку между цепями сигнализации и штатной проводкой автомобиля во избежание повреждения электронных компонентов.

Схема подключения и ключевые точки

Основные точки интеграции:

• Питание БУЗ: Постоянный "+" (желтый провод) и масса (черный)
• Управление замками:
  • Закрытие: синий провод (минусовой импульс)
  • Открытие: зеленый провод (минусовой импульс)
• Контроль состояния: Оранжевый провод (показывает положение замков)

Цвет провода БУЗ	Функция	Тип сигнала
Синий	Команда "Закрыть"	Масса (-) при активации
Зеленый	Команда "Открыть"	Масса (-) при активации
Оранжевый	Датчик положения	+12В при открытых замках

Типовые проблемы и решения

Неполное срабатывание замков:

1. Проверить напряжение на БУЗ (мин. 11.5В при запущенном двигателе)
2. Зачистить массовые точки кузова
3. Диагностировать приводы дверей на заедание

Самопроизвольное открытие: Чаще вызвано "плавающей" массой на управляющих проводах или износом кнопки в салоне. Требуется проверка целостности изоляции и диагностика переключателей.

Важно: При использовании сигнализаций с автозапуском обязательна установка обходчика иммобилайзера для сохранения штатной защиты от угона. Неправильная интеграция может заблокировать запуск двигателя.

Схема подключения брелока дистанционного управления

Брелок взаимодействует с блоком управления центральным замком (БУ ЦЗ) через радиоканал на частоте 433,92 МГц. Сигнал принимается антенной, интегрированной в БУ, после чего дешифруется процессором. При совпадении уникального кода брелока с памятью блока формируется управляющий импульс для исполнительных реле.

Для синхронизации брелока с БУ требуется подача питания на диагностический разъем. Ключевые точки подключения: постоянный +12V (АКБ), масса (кузов), CAN-шина (обмен данными с ЭБУ), сигнальные линии к актуаторам дверей и концевикам.

Компоненты цепи управления

• Брелок – передатчик с кнопками открытия/закрытия и батарейкой CR2032
• Антенный модуль – встроен в блок управления (БУ ЦЗ)
• Диагностический разъем OBD-II – для программирования новых брелоков
• Предохранитель F7 (10А) – защита цепи питания БУ

Провод БУ ЦЗ	Цвет изоляции	Куда подключается
Постоянное +12V	Красный	Через предохранитель к АКБ
Масса	Чёрный	Болт кузова возле рулевой колонки
CAN-H	Жёлтый	Контакт 11 диагностического разъёма
CAN-L	Зелёный	Контакт 3 диагностического разъёма
Сигнал актуаторов	Синий/белый	К центральному переключателю замков

Процедура привязки брелока: включить зажигание → замкнуть контакты 1 и 9 диагностического разъёма на 3 сек → дождаться звукового сигнала → нажать кнопку OPEN на брелоке → подтвердить успех двойным миганием поворотников.

Важно: при замене БУ требуется перепрошивка через диагностическое оборудование. Потеря связи чаще вызвана разрядом батарейки брелока, окислением клемм АКБ или повреждением антенного провода в стойке лобового стекла.

Устранение «плавающей» блокировки дверей

«Плавающая» блокировка проявляется в самопроизвольном срабатывании центрального замка при движении автомобиля: двери хаотично блокируются/разблокируются без команды водителя. Основная причина – нарушение целостности проводки в гофре между кузовом и дверью (чаще всего водительской) из-за постоянных перегибов. Обрыв или замыкание проводов управления ЦЗ приводит к ложным сигналам блоку управления.

Для диагностики снимите обшивку проблемной двери и разъем на стойке. Проверьте мультиметром в режиме прозвонки или измерения сопротивления целостность следующих проводов, идущих от разъема в стойке к приводу замка внутри двери (цвета могут отличаться, уточняйте по схеме конкретного года выпуска):

• Управляющие сигналы: Провода, подающие импульсы на блокировку (обычно синий/желтый) и разблокировку (обычно синий/красный).
• «Масса» (земля): Черный или черно-белый провод.
• Питание: Провод +12В (обычно красный или оранжевый) при включенном зажигании.

Особое внимание уделите участкам с потрескавшейся изоляцией, перетертыми жилами или окисленными контактами в разъемах. Замените поврежденные провода, используя пайку и термоусадку для надежности. Заизолируйте ремонтные места и аккуратно уложите жгут, избегая натяжения.

Если провода целы, проверьте:

1. Контактные группы в разъемах блока управления ЦЗ (расположен под торпедой со стороны водителя) и в дверных разъемах – зачистите контакты от окислов.
2. Механическую часть приводов замков – заедание тяг или коррозию механизма может имитировать электрическую неисправность.
3. Исправность блока управления ЦЗ (редко) – попробуйте временно заменить на заведомо рабочий.

После ремонта проводов и контактов соберите все узлы в обратной последовательности, убедитесь в корректной работе блокировки всех дверей с кнопки в салоне и с пульта сигнализации.

Чистка контактов дверного разъема проводки

Со временем контакты в дверном разъеме центрального замка ВАЗ-2110 подвергаются окислению и загрязнению, что нарушает проводимость сигналов управления. Это проявляется в отказе конкретной двери блокироваться/разблокироваться, хаотичных срабатываниях или полном выходе системы из строя.

Для восстановления работоспособности требуется демонтаж и механическая очистка контактных групп. Процедура выполняется на обесточенной системе после отключения аккумулятора во избежание короткого замыкания и повреждения блока управления.

Порядок выполнения работ

Необходимые материалы и инструменты:

• Крестовая отвертка
• Контактный очиститель (например, WD-40)
• Мелкая наждачная бумага (зерно 800-1000)
• Ватные палочки
• Технический спирт

Этапы чистки:

1. Снимите обшивку двери для доступа к разъему
2. Отсоедините фишку разъема, нажав на фиксатор
3. Визуально оцените состояние контактов на предмет:
   • Зеленоватого налета (окислы)
   • Потемневших участков
   • Механических деформаций
4. Обработайте контакты очистителем
5. Аккуратно зачистите штыри и гнезда ватной палочкой с наждачной бумагой
6. Обезжирьте поверхности техническим спиртом
7. Нанесите тонкий слой токопроводящей смазки
8. Соберите узел в обратном порядке

Проверка результатов: После подключения АКБ протестируйте работу центрального замка. Убедитесь в синхронном срабатывании всех дверей при 5-6 циклах блокировки/разблокировки. При сохранении неисправности проверьте целостность проводов в гофре между кузовом и дверью.

Замена сгоревшего реле блокировки №1 на ВАЗ-2110

Реле блокировки №1 (контакты 30-87а) отвечает за размыкание цепи центрального замка при включении зажигания, предотвращая конфликт сигналов во время движения. Его перегорание проявляется отказом замков срабатывать от брелока или кнопки салона при работающем двигателе, хотя на заглушенной машине система может функционировать нормально.

Для замены потребуется новое 4-контактное реле типа 90.3747 или его аналог (номинал 12-15А). Отключите минусовую клемму АКБ перед началом работ. Реле расположено в основном монтажном блоке предохранителей (черная коробка под панелью рулевой колонки).

Порядок замены

1. Снимите защитную крышку монтажного блока, отжав фиксаторы по бокам.
2. Найдите реле К1 (блокировки №1) в гнезде Х2 – сверьтесь со схемой на обратной стороне крышки блока.
3. Потяните реле строго вертикально вверх, не прикладывая боковых усилий.
4. Установите новое реле в освободившееся гнездо до характерного щелчка фиксаторов.
5. Подключите АКБ и проверьте работу замков при включенном и выключенном зажигании.

Контакты реле	Назначение
85, 86	Катушка управления (питание от замка зажигания)
30	Постоянный "+" (через предохранитель F7)
87а	Выход на блок управления ЦЗ

Если после замены проблема сохраняется, проверьте целостность предохранителя F7 (15А) в этом же блоке, контакты в колодке реле, а также "массу" блока управления ЦЗ. При частом перегорании реле диагностируйте ток потребления актуаторов замков – превышение номинала в 15А указывает на заклинивание механизмов или КЗ в проводке.

Восстановление сломанных тяг актуатора

Сломанные пластиковые тяги приводов центрального замка – частая неисправность, особенно в зимний период. Хрупкость материала в сочетании с механическими нагрузками и температурными перепадами приводит к образованию трещин или полному разрушению штока.

Перед восстановлением демонтируйте дверную обшивку и актуатор для свободного доступа к узлу. Очистите зону ремонта от грязи и остатков смазки, тщательно удалите обломки старой тяги из крепежных точек.

Способы ремонта

Вариант 1: Склеивание эпоксидной смолой

1. Совместите фрагменты тяги без зазоров.
2. Нанесите двухкомпонентный эпоксидный клей на линию разлома.
3. Обмотайте место соединения тонкой медной проволокой для фиксации.
4. После полимеризации (12-24 часа) уберите проволоку, обработайте наплывы.

Вариант 2: Армирование металлом

• Просверлите вдоль оси тяги отверстия Ø1.5-2 мм в обеих частях.
• Вставьте стальную спицу или шпильку с нанесенным клеем.
• Сожмите детали струбциной до отверждения состава.

Материал для замены	Особенности
Готовый ремкомплект	Идеальное соответствие, но дороже
Пруток из стеклотекстолита	Требует точной обработки под размер
Алюминиевая трубка Ø4 мм	Необходима запрессовка наконечников

Важные нюансы:

• Проверьте соосность тяги после ремонта – перекосы вызывают заклинивание.
• Установите термоусадочную трубку на отремонтированный участок для усиления.
• Смажьте шарниры силиконовой смазкой перед сборкой.

При повторных поломках замените тягу целиком – восстановленные узлы теряют до 40% прочности. Контролируйте плавность хода механизма ручной активацией замка до монтажа обшивки.

Профилактика замерзания механизмов в зимний период

Основной причиной отказа центрального замка ВАЗ-2110 зимой является попадание влаги в механизмы и её последующее замерзание. Особенно уязвимы тросики привода дверей, подвижные элементы защёлок и электрические контакты актуаторов. Образование ледяных пробок в тягах блокирует перемещение штанг, а наледь на контактах нарушает подачу напряжения к исполнительным устройствам.

Критически важно исключить проникновение воды в узлы замка через повреждённые уплотнители дверей и лючки приводов. Регулярная очистка дренажных отверстий в нижней части дверей предотвращает скопление конденсата. При мойке автомобиля зимой избегайте прямого воздействия мощной струи воды на зоны установки замков и ручек.

Методы предотвращения обледенения

Применяйте комплексную защиту узлов:

• Обработка уплотнителей: Наносите силиконовую смазку на дверные резинки 1 раз в месяц
• Защита механических частей:
  • Тросики и шарниры – аэрозольный графит или Liqui Moly Tür- und Schloß-Spray
  • Пружины защёлок – морозостойкая смазка ЦИАТИМ-201
• Электроразъёмы: Заполните колодки токопроводящей смазкой Molykote HSC Plus

Экстренные меры при обледенении:

1. Прогреть дверные карты феном через технологические отверстия
2. Обработать замки размораживателем без агрессивных растворителей
3. После открытия немедленно удалить остатки влаги сжатым воздухом

Узел	Материал для обработки	Периодичность
Тяги привода	Силиконовая смазка-спрей	Каждые 2 месяца
Поворотные рычаги	Тефлоновая смазка	Перед зимним сезоном
Электромоторчики актуаторов	Токопроводящий гель	Ежегодная замена

Категорически запрещено использовать составы на основе масел или WD-40 – они притягивают пыль и усугубляют заклинивание. При длительной стоянке в сильные морозы (-25°C и ниже) оставляйте автомобиль на ручнике без активации центрального замка.

Проверка напряжения на разъёме блока управления

Проверка напряжения на разъёме блока управления центрального замка ВАЗ-2110 является ключевым этапом диагностики. Отсутствие или несоответствие норме питающих напряжений на контактах разъёма указывает на проблемы в цепи питания, обрыв проводки или неисправность самого блока.

Для выполнения проверки потребуется мультиметр в режиме измерения постоянного напряжения (20 В). Отключите разъём от блока управления центральным замком. Включите зажигание автомобиля для активации системы. При проведении замеров соблюдайте полярность щупов мультиметра.

Распиновка и параметры напряжения

Номер контакта	Назначение	Норма напряжения
1	Постоянное питание +12В	12.0-14.4 В
2	Управление приводом двери водителя	0-12 В (импульс)
3	Управление приводом двери пассажира	0-12 В (импульс)
4	Сигнал с двери водителя	0 В (разомкн.) / 12 В (замкн.)
5	Масса (GND)	0 В

Порядок проверки выполняется по алгоритму:

1. Контакт массы (№5): Чёрный щуп мультиметра на кузов авто, красный – на контакт №5. Значение должно быть 0 В. Отклонение указывает на плохую "массу".
2. Постоянное питание (№1): Красный щуп на контакт №1, чёрный – на массу. Напряжение 12-14 В при любом положении ключа зажигания. Отсутствие напряжения – обрыв провода от предохранителя F3 (10А).
3. Сигнальные линии (№2, №3, №4): Проверяются при нажатии кнопки ЦЗ. На контактах 2 и 3 должно появляться импульсное 12 В при активации, на контакте 4 – меняться состояние 0/12 В при ручном запирании двери водителя.

Важные замечания: При отсутствии напряжения на контакте №1 проверьте предохранитель F3 в монтажном блоке и целостность провода (красный с чёрной полосой). Нулевое сопротивление между контактом №5 и массой автомобиля должно составлять 0-0.5 Ом. Несоответствие сигналов на управляющих контактах (№2, №3) свидетельствует о неисправности блока управления.

Увеличение усилия срабатывания актуаторов

Основная причина необходимости увеличения усилия актуаторов центрального замка ВАЗ-2110 – естественный износ механических компонентов системы. Со временем пружины фиксаторов дверей теряют упругость, направляющие элементы загрязняются или деформируются, а резиновые уплотнители "прикипают" к кузову. Это приводит к тому, что стандартного усилия (примерно 3-5 кг) электромеханического привода становится недостаточно для уверенного хода ригелей, особенно в зимний период.

Недостаточное усилие проявляется неполным открытием/закрытием замков, характерным жужжанием привода без срабатывания механизма или полным отказом одной/нескольких дверей. Игнорирование проблемы вызывает перегрев и перегорание моторчиков актуаторов, повышенную нагрузку на проводку и выход из строя блока управления.

Способы увеличения рабочего усилия

Повысить эффективность срабатывания можно несколькими методами:

• Замена актуаторов на новые оригинальные (арт. 2110-3704010) или усиленные аналоги (например, Satellite GX-050 с усилием до 8 кг).
• Установка редукторных приводов вместо стандартных червячных. Редукторные модели развивают большее усилие при меньшем токе.
• Модернизация существующих актуаторов:
  • Замена изношенных шестерен внутри привода.
  • Очистка и смазка червячной пары силиконовой смазкой.
  • Корректировка геометрии тяг для уменьшения трения и угла изгиба.

Важные предостережения:

1. Установка актуаторов с усилием выше 10 кг требует проверки состояния замков и крепежных точек – возможна деформация тяг или срыв пластиковых фиксаторов.
2. При подключении более мощных приводов обязательна диагностика состояния проводки и реле блока управления – старая проводка может не выдержать возросшей нагрузки.

Тип актуатора	Усилие (кг)	Особенности
Стандартный (ВАЗ)	3-5	Склонен к быстрому износу шестерен
Редукторный	6-8	Меньший ток, плавный ход
Усиленный аналог	8-10	Требует усиления точек крепления тяг

После замены или модернизации актуаторов обязательна регулировка длины тяг и проверка синхронности срабатывания всех замков при управлении с брелока и водительской двери. Несоосность тяги даже на 2-3 мм создает критическое сопротивление для привода.

Замена изношенных пластиковых шестерен привода центрального замка

Для демонтажа электродвигателя привода необходимо снять обшивку двери, отсоединить разъем питания и выкрутить крепежные винты корпуса механизма. Аккуратно извлеките узел, предварительно отсоединив тяги замка и ручки открывания. Разберите корпус привода, сняв крышку и фиксаторы – внутри расположен редуктор с пластиковыми шестернями.

Извлеките поврежденные шестерни, обращая внимание на расположение осей и зацеплений. Тщательно очистите посадочные места от пластиковой стружки и остатков смазки. Новые шестерни должны полностью соответствовать оригиналу по количеству зубьев и диаметру – установите их с нанесением термостойкой силиконовой смазки.

Ключевые этапы сборки и проверки

1. Соберите редуктор, совместив метки на шестернях
2. Проверните вал вручную для контроля плавности хода
3. Установите крышку корпуса, защелкнув фиксаторы
4. Закрепите привод в двери, подключите разъем
5. Проверьте синхронность работы всех тяг перед монтажом обшивки

После сборки выполните тест: 5-6 циклов блокировки/разблокировки замков с паузами. При заедании или шуме разберите узел повторно – вероятны ошибки ориентации шестерен или недостаток смазки. Используйте только оригинальные комплектующие – несоответствие размеров приведет к быстрому выходу из строя.

Типовая проблема	Последствия
Сколы зубьев	Частичная блокировка дверей
Деформация оси	Залипание механизма
Износ втулок	Повышенный шум при работе

Проверка сопротивления обмотки мотор-редуктора

Для точной диагностики состояния электродвигателя мотор-редуктора центрального замка необходимо измерить сопротивление его обмотки. Эта проверка позволяет выявить такие неисправности, как обрыв цепи или межвитковое замыкание.

Проверка выполняется с помощью мультиметра, переключенного в режим измерения сопротивления (Омы, диапазон обычно 200 Ом). Перед началом измерений обязательно отсоедините электрический разъем от мотор-редуктора.

Порядок измерения

Выполните следующие шаги:

1. Подготовьте мультиметр: Установите переключатель в положение измерения сопротивления (Ω), выберите подходящий диапазон (часто 200 Ом).
2. Отсоедините разъем: Снимите колодку проводов с контактов мотор-редуктора.
3. Подключите щупы: Прикоснитесь щупами мультиметра к двум контактным ножкам мотор-редуктора. Полярность подключения не имеет значения.
4. Снимите показания: Зафиксируйте значение сопротивления, отображаемое на экране мультиметра.

Интерпретация результатов:

Показание мультиметра	Диагностика состояния обмотки	Возможная неисправность
3 - 20 Ом (примерный рабочий диапазон)	Обмотка исправна	Нет
∞ (бесконечность, OL)	Обрыв обмотки	Обрыв провода обмотки, плохая пайка внутри двигателя
0 Ом (или близко к нулю)	Короткое замыкание витков	Межвитковое замыкание, разрушение изоляции
Значительно меньше 3 Ом	Короткое замыкание	Межвитковое замыкание, пробой на корпус
Значительно больше 20 Ом	Частичный обрыв или деградация обмотки	Нарушение контакта, подгорание обмотки

Важные замечания:

• Точное номинальное сопротивление конкретного мотор-редуктора может незначительно отличаться, но значения меньше 3 Ом или больше 20 Ом практически всегда указывают на неисправность.
• Если сопротивление в норме, но мотор-редуктор не работает, проверьте наличие напряжения питания на разъеме при попытке активации замков и механическую часть привода (заедание тяг, шестеренок).
• Значение "0 Ом" при измерении сопротивления обмотки указывает на короткое замыкание внутри двигателя. Это часто приводит к срабатыванию защиты блока управления центральным замком или перегоранию предохранителя.

Решение проблем с блокировкой только одной двери

Если центральный замок ВАЗ-2110 блокирует все двери, кроме одной, причина кроется в неисправностях локального компонента конкретной двери. Основные источники проблемы – механические заедания, обрыв проводки или выход из строя актуатора (исполнительного механизма). Исключение неисправностей требует последовательной диагностики.

Начинать проверку следует с проблемной двери, отключив питание АКБ для безопасности. Требуется снять обшивку двери для визуального осмотра узлов и доступа к электрическим соединениям. Особое внимание уделите состоянию тяг и пластиковых креплений – их деформация часто нарушает работу механизма.

Этапы диагностики и ремонта

Для устранения неполадки выполните следующие действия:

1. Проверка механики:
   • Отсоедините привод от тяги замка.
   • Вручную перемещайте тягу в положение "закрыто/открыто".
   • Если ход тугой – смажьте замок, замените повреждённые пластиковые фиксаторы или сам замок.
2. Тест актуатора:
   • Отсоедините разъём привода.
   • Подайте напрямую 12В от АКБ на контакты: + на красный провод, – на чёрный (блокировка), затем смените полярность (разблокировка).
   • Отсутствие щелчка или движения указывает на неисправность мотора привода – требуется замена.
3. Прозвонка проводки:
   • Проверьте мультиметром целостность проводов между дверным жгутом и актуатором.
   • Осмотрите переход через стойку кузова: частые обрывы в гофре между кузовом и дверью.
   • Зачистите окисленные контакты в разъёмах, восстановите оборванные провода.

Важно! После ремонта проверьте синхронность срабатывания всех дверей при управлении с брелока и водительской кнопки. Если проблема сохраняется, диагностируйте цепь управления центральным замком (предохранитель F7 (20А), реле, контроллер).

Ремонт треснувшего корпуса актуатора

Перед началом работ демонтируйте актуатор из двери, отсоединив разъем питания и механическую тягу замка. Тщательно очистите корпус от грязи и остатков смазки обезжиривателем. Обязательно зафиксируйте трещину в закрытом положении струбциной или изолентой для точного совмещения краев.

Обезжирьте зону ремонта ацетоном или спиртом на глубину 5-7 мм по обе стороны трещины. Нанесите эпоксидный клей с армирующим наполнителем (стекловолокно, металлическая пудра) тонким слоем в разлом, используя шприц или зубочистку. Сформируйте наружный усиливающий слой толщиной 1,5-2 мм с захватом неповрежденного пластика.

Технология сушки и проверки

Обеспечьте полимеризацию клея в течение 24 часов при температуре +20-25°C без механических нагрузок. Для ускорения процесса допустим прогрев термофеном на расстоянии 20 см в режиме 40-50°C в течение 1 часа. После отверждения:

• Проверьте герметичность корпуса сжатым воздухом
• Убедитесь в свободном ходе штока без заеданий
• Проконтролируйте отсутствие зазоров в зоне склейки

При монтаже загерметизируйте швы силиконовым составом, уделяя внимание местам крепления тяги. Важно: если трещина затрагивает посадочные гнезда шестерен или точки крепления электродвигателя, корпус подлежит замене из-за критических нагрузок.

Настройка момента срабатывания микровыключателей

Правильная регулировка момента активации микропереключателей критична для синхронизации работы центрального замка ВАЗ-2110. Микровыключатели, установленные в приводе водительской двери, подают сигнал на блок управления при достижении механизмом крайних положений ("открыто" или "закрыто"). Неверная настройка приводит к несвоевременной остановке электродвигателя, перекосу тяг или ложным срабатываниям.

Для регулировки потребуется снять обшивку водительской двери и получить доступ к приводу замка. Микропереключатели зафиксированы на корпусе привода винтами через продолговатые отверстия, позволяющие смещать их положение. Проверка выполняется при подключенном аккумуляторе с помощником, подающим команды с брелока.

Пошаговая процедура регулировки

1. Ослабьте крепёжные винты обоих микровыключателей (открытия/закрытия) на 1-2 оборота.
2. Попросите помощника нажать кнопку закрытия на брелоке.
3. Плавно сдвигайте микропереключатель закрытия вдоль паза до момента чёткого срабатывания механизма (характерный щелчок тяги в крайнем положении). Зафиксируйте винт.
4. Аналогично отрегулируйте микровыключатель открытия при нажатии на брелоке кнопки отпирания.
5. Проведите 5-6 тестовых циклов блокировки/разблокировки, контролируя:
   • Полный ход штока привода в обоих направлениях
   • Отсутствие заеданий или посторонних шумов
   • Мгновенное прекращение работы мотора после щелчка микропереключателя

При некорректной работе проверьте состояние толкателей микровыключателей – они должны беспрепятственно утапливаться штоком привода на 1-1.5 мм в крайних позициях. Износ или деформация толкателей требуют замены компонента. После регулировки обработайте направляющие пазы графитовой смазкой для предотвращения смещения при вибрациях.

Устранение короткого замыкания в проводке дверей

Поиск короткого замыкания начинается с локализации проблемного участка цепи. Отключите аккумулятор и снимите обшивку двери с признаками неисправности (неработающий замок, стеклоподъемник). Визуально осмотрите жгут проводов в местах перегиба у стойки кузова и дверного проема – частые зоны перетирания изоляции.

Проверьте целостность проводов мультиметром в режиме прозвонки. Отсоедините разъемы двери и блока управления центральным замком (БУ ЦЗ). Прозвоните линии питания (обычно желтый/синий провод +12В) и массы (черный провод) на корпус. Нулевое сопротивление между "+" и "-" при отключенных потребителях указывает на КЗ.

Этапы ремонта

1. Демонтаж поврежденного участка: Вырежьте перетертые провода с запасом 5-7 см.
2. Подготовка замены: Возьмите медный провод аналогичного сечения (0.75–1.5 мм²). Используйте термостойкую изоляцию (не ПВХ!).
3. Соединение:
   • Примените пайку с последующей термоусадкой или
   • Обожмите клеммы типа "папа-мама" для разъемов
4. Защита жгута: Обмотайте новый участок гофротрубкой. Закрепите пластиковыми хомутами, избегая натяжения при открытии двери.

После восстановления цепи подключите АКБ и проверьте функциональность замка. Обязательно замените предохранитель F7 (15А) монтажного блока, отвечающий за ЦЗ. Если проблема сохраняется, проверьте концевики дверей и исправность актуаторов – КЗ могло вызвать их перегорание.

Диагностика ошибок блока управления тестером

Для диагностики неисправностей блока управления (БУ) центрального замка (ЦЗ) ВАЗ-2110 необходим совместимый диагностический сканер (тестер), способный опрашивать блоки кузовной электроники. Часто используются мультимарочные сканеры с поддержкой протоколов, характерных для автомобилей LADA (например, ELM327 с ПО типа OpenDiag, ScanMaster, MotorData) или специализированные дилерские приборы.

Подключение тестера осуществляется через стандартный диагностический разъем OBD-II, расположенный обычно под панелью приборов со стороны водителя. После установки связи с БУ ЦЗ сканер позволяет считать сохраненные в его памяти коды неисправностей (DTC - Diagnostic Trouble Codes), а также просмотреть текущие параметры работы системы (статусы входных сигналов, выходных команд).

Интерпретация кодов ошибок и действия

Считанные коды ошибок являются ключевым ориентиром для поиска неисправности. Вот примеры типичных кодов для БУ ЦЗ ВАЗ-2110 и их возможные причины:

Код ошибки	Описание (примерное)	Возможные причины / Зона проверки
P0630	Ошибка конфигурации БУ ЦЗ	Некорректное программирование БУ, сбой памяти БУ, неверно подключенные штекеры
B1342	Неисправность цепи питания БУ ЦЗ	Обрыв или КЗ в цепи постоянного "+" (контакт 1 Х1), плохая "масса" БУ (контакт 8 Х1), неисправность предохранителя F7 (7.5А)
B1343	Ошибка внутренней памяти БУ ЦЗ	Внутренний сбой БУ, требуется перепрошивка или замена блока
B1346	Ошибка драйвера управления приводом блокировки	КЗ или обрыв в цепях управления актуаторами дверей/багажника, неисправность силовых ключей внутри БУ
B1349	Ошибка драйвера управления приводом багажника	КЗ или обрыв в цепи управления актуатором багажника, неисправность самого актуатора, неисправность ключей БУ
B1362 / B1363	Неисправность датчика положения (концевика) двери водителя / пассажира	Обрыв/КЗ проводки к концевику, окисление контактов, механическая поломка концевика
B1477	Ошибка связи с блоком иммобилайзера (если подключен)	Проблемы в CAN-шине, неисправность иммобилайзера, плохой контакт в разъемах
Uxxxx	Ошибки связи (по CAN или K-line)	Обрыв/КЗ в диагностических линиях (K-Line, CAN-H, CAN-L), неисправность другого блока в сети, плохая "масса"

После считывания кодов:

1. Зафиксируйте коды: Запишите все считанные коды перед их очисткой.
2. Очистите память ошибок: Используйте функцию сканера для стирания DTC из памяти БУ.
3. Проверьте работу системы: Попробуйте несколько раз заблокировать/разблокировать замки с брелка и кнопкой в салоне.
4. Повторно считайте ошибки: Если неисправность активна, код вернется. Это подтверждает реальную проблему.

Дальнейшая диагностика по коду:

• Проверьте цепи питания и массы БУ: Используя мультиметр, убедитесь в наличии +12В на контакте 1 разъема Х1 БУ при включенном зажигании и надежном соединении контакта 8 с "массой". Проверьте предохранитель F7.
• Проверьте цепи управления актуаторами: Прозвоните цепи от БУ до каждого привода дверей и багажника на обрыв и КЗ на массу/питание. Проверьте сопротивление самих моторчиков актуаторов (обычно 5-20 Ом).
• Проверьте входные сигналы: Убедитесь, что БУ корректно видит сигналы с концевиков дверей, кнопки в салоне, брелка (сигнал приходит на БУ). Используйте сканер для просмотра статусов входов в реальном времени или мультиметр/контрольку.
• Проверьте проводку и разъемы: Внимательно осмотрите разъемы БУ (Х1, Х2) и разъемы актуаторов на предмет окисления, подгорания, неплотной посадки. Проверьте целостность проводов, особенно на изгибах (дверные гофры).
• Подозрение на БУ: Если проверка цепей питания, масс, входных сигналов и выходных нагрузок (актуаторов) не выявила проблем, а ошибки (особенно внутренние B1343, P0630) возвращаются, высока вероятность неисправности самого блока управления. Перед заменой БУ желательно проверить работу на заведомо исправном блоке (если есть возможность).

Особенности работы центрального замка при аварии

На ВАЗ-2110 центральный замок не оснащён автоматической системой разблокировки при ДТП, в отличие от современных автомобилей. Конструкция не предусматривает связи с датчиками удара или подушками безопасности, поэтому механизм сохраняет заблокированное состояние после столкновения. Это повышает риск невозможности быстрой эвакуации при деформации кузова или повреждении электроники.

Электроприводы замков получают питание через предохранитель F7 (15А) в монтажном блоке, который при сильном ударе может перегореть. Нарушение целостности проводки (особенно в дверных гофрах) или повреждение блока управления ЦЗ также приводят к отказу системы. Ключевая уязвимость – зависимость от штатной АКБ: при смещении или обрыве клемм батареи электрозамки полностью теряют управление.

Критические риски и действия при ДТП

• Двойное блокирование: Замки остаются в положении, активированном до аварии (часто – закрыто).
• Отказ электропривода: Деформация дверей вызывает заклинивание тяг или шестерён актуаторов.
• Аварийное открывание: Требует ручного воздействия – потянуть внутреннюю ручку двери дважды (первое движение снимает блокировку, второе – открывает).

Проблема	Последствие	Решение
Обрыв проводки	Потеря управления ЦЗ	Ручная разблокировка каждой двери
Отказ БУ ЦЗ	Невозможность подачи сигнала	Механическое воздействие на тяги замка
Сев АКБ	Отсутствие питания	Использование аварийных рычагов

В критической ситуации всегда дублируйте электроразблокировку механическим способом: нажмите кнопку ручного блокиратора на торце двери или примените аварийный трос (при наличии). Проверяйте работоспособность этих элементов при ТО – они спасают жизни при отказе автоматики.

Модернизация системы: установка усиленных актуаторов

Замена штатных актуаторов на усиленные варианты устраняет частые поломки механизмов, вызванные износом пластиковых шестерён и слабыми моторчиками оригинальной конструкции. Усиленные модели оснащаются металлическими передачами и более мощными электродвигателями, что гарантирует надёжную работу дверей и багажника даже при низких температурах или частичном обледенении уплотнителей.

Ключевым преимуществом модернизации является увеличенный ресурс – качественные актуаторы выдерживают более 100 000 циклов срабатывания против 30-40 тысяч у заводских. При подборе учитывайте совместимость с контроллером ЦЗ ВАЗ-2110: некоторые мощные актуаторы требуют доработки проводки или установки дополнительных реле для предотвращения перегрузки блока управления.

Порядок установки и особенности

1. Демонтируйте обшивки дверей, снимите штатные актуаторы, отсоединив разъёмы и тяги.
2. Сравните посадочные места и ход штока – усиленные модели могут иметь иные крепёжные точки (требуется адаптация кронштейнов).
3. Установите новые актуаторы, используя термостойкие пластиковые хомуты для фиксации проводки. Убедитесь в свободном ходе тяги без перекосов.
4. Протестируйте работу до сборки обшивок: плавность хода, синхронность срабатывания всех точек, отсутствие посторонних шумов.

Важные нюансы:

• При подключении соблюдайте полярность – перепутанные контакты вызывают реверс движения штока.
• Проверьте зазор между штоком и дверной защёлкой (оптимально 3-5 мм) – несоосность приводит к заклиниванию.
• Для багажника выбирайте актуаторы с влагозащищённым корпусом (класс IP54).

Параметр	Штатный актуатор	Усиленный актуатор
Материал шестерни	Пластик	Латунь/Сталь
Усилие на штоке (кг)	3-5	8-12
Рабочее напряжение (В)	12	12
Потребляемый ток (А)	3-5	7-10

Проверка герконового датчика положения ключа

Герконовый датчик положения ключа в замке зажигания ВАЗ-2110 определяет момент извлечения ключа для автоматической активации центрального замка. Его неисправность приводит к отказу блокировки дверей при выключении зажигания или ложным срабатываниям системы.

Диагностика выполняется мультиметром в режиме прозвонки или измерения сопротивления. Перед проверкой снимите пластиковую облицовку рулевой колонки для доступа к разъему датчика, расположенному на корпусе замка зажигания.

Этапы диагностики

1. Отсоедините разъем датчика от цепи управления ЦЗ
2. Переведите мультиметр в режим измерения сопротивления (Ω)
3. Подключите щупы к контактам геркона:
   • При вставленном ключе сопротивление должно быть ∞ Ω (разрыв цепи)
   • При извлеченном ключе сопротивление должно быть 0-2 Ω (короткое замыкание)

Состояние ключа	Исправный датчик	Неисправный датчик
Вставлен в замок	∞ Ω (обрыв)	0 Ω или плавающие значения
Извлечен из замка	0-2 Ω (КЗ)	∞ Ω или нестабильные показания

При несоответствии показаний замените датчик. Установите новый геркон с фиксацией в посадочном гнезде замка зажигания и проверьте срабатывание ЦЗ при извлечении ключа.

Регламент обслуживания механизмов центрального замка

Регулярная проверка работоспособности всех функций центрального замка обязательна: срабатывание при подаче сигнала с брелка/ключа, синхронность блокировки всех дверей, корректность работы механизма привода каждой защёлки. Особое внимание уделяется отсутствию посторонних шумов (скрежет, стук) при активации системы и плавности хода тяг.

Визуальный осмотр компонентов выполняется каждые 10-15 тысяч км пробега или раз в полгода. Требуется оценить состояние пластиковых тяг, целостность защитных гофр электропроводки у дверей, надёжность крепления актуаторов и отсутствие коррозии на контактных группах разъёмов. Обязательна очистка доступных узлов от грязи и влаги.

Перечень основных операций

• Чистка и смазка: Обработка трущихся частей приводов силиконовой смазкой (штоки, шестерни, направляющие). Очистка контактов концевиков дверей и микропереключателей в замках спиртовым составом.
• Диагностика электропитания: Замер напряжения на разъёмах актуаторов (норма: 11-14 В), проверка целостности предохранителя F7 (15А) в монтажном блоке, тест сопротивления обмоток моторчиков (5-20 Ом).
• Регулировка тяг: Обеспечение строго вертикального хода тяг между актуатором и замком без перекосов. Устранение люфтов креплений к кузову и дверным картам.

Периодичность и ресурсные компоненты

Компонент	Рекомендуемая проверка	Средний срок замены
Электроприводы (актуаторы)	Каждые 30 000 км	5-7 лет
Пластиковые тяги и крепления	Каждые 20 000 км	При деформации/трещинах
Дверная электропроводка (гибкая часть)	Каждые 40 000 км	При обрыве жил

Критические признаки износа: частичное срабатывание замков на отдельных дверях, необходимость многократного нажатия на брелок, самопроизвольное отпирание во время движения. При их появлении требуется немедленная диагностика цепи управления и механических связей. Использование неоригинальных тяг или актуаторов часто приводит к ускоренному выходу узла из строя.

Список источников

При подготовке материала использовались специализированные технические руководства, документация производителя и экспертные ресурсы по автомобильной электронике. Акцент сделан на официальные данные и проверенные практические рекомендации для модели ВАЗ-2110.

Все схемы и описания соответствуют заводским спецификациям и адаптированы под типовые неисправности системы центрального замка. Источники включают как печатные издания, так и профильные онлайн-платформы с верифицированной информацией.

• Руководство по ремонту ВАЗ-2110 (издательство "За рулём", раздел "Кузовное электрооборудование")
• Официальное пособие АВТОВАЗ: "Электрические схемы LADA 2110" (модуль центрального замка)
• Каталог неисправностей электросистем ВАЗ-2110 (сервисный мануал АВТОВАЗ, редакция 2007 г.)
• Технический бюллетень №241: "Диагностика актуаторов ЦЗ" (журнал "Автоэлектрик")
• Методическое пособие "Диагностика блоков управления ВАЗ" (автотехнический колледж им. С.П. Королёва)
• Экспертные материалы форума "Клуб ВАЗ 2110": архив тем по ремонту ЦЗ (раздел "Электрооборудование")
• Видеоархив "Автоэлектрика ВАЗ": практические руководства по замене компонентов ЦЗ
• Сборник схем "Системы безопасности отечественных автомобилей" (глава "Централизованная блокировка ВАЗ-2110")

Видео: Причина неисправности центрального замка ВАЗ 2110


• Сколько литров в баке Нива Шевроле?

• Шины Кама 301 - характеристики, описание и отзывы

• Škoda - модели кроссоверов и внедорожников в актуальном исполнении
