Цепь ГРМ - сроки замены и устройство механизма

Статья обновлена: 18.08.2025

Цепь ГРМ – критически важный элемент двигателя, синхронизирующий работу коленчатого и распределительного валов. Ее износ неизбежен в процессе эксплуатации автомобиля.

Несвоевременная замена приводит к растяжению цепи, перескакиванию зубьев и риску встречи поршней с клапанами. Результатом станет дорогостоящий капитальный ремонт силового агрегата.

Процедура замены требует специализированного инструмента. Он включает набор стяжек, фиксаторов распредвалов, съемники и динамометрические ключи, обеспечивающие точную установку компонентов ГРМ без нарушения фаз газораспределения.

Роль и устройство цепи ГРМ в двигателе

Цепь газораспределительного механизма (ГРМ) служит критически важным связующим звеном между коленчатым и распределительным валами двигателя. Она синхронизирует вращение этих валов, гарантируя точное соответствие тактов впуска топливовоздушной смеси и выпуска отработавших газов с положением поршней в цилиндрах. Нарушение этой синхронизации приводит к катастрофическим последствиям: ударам клапанов о поршни, деформации деталей и полному выходу двигателя из строя.

Конструктивно цепь ГРМ представляет собой набор стальных звеньев (роликовую или зубчатую), соединенных шарнирно через втулки и оси. Для надежной работы в систему входят дополнительные компоненты:

Натяжитель – автоматически компенсирует растяжение цепи, поддерживая оптимальное натяжение.
Успокоители – гасят колебания и вибрации цепи, снижая шум.
Звездочки – устанавливаются на коленчатом и распределительных валах, передают вращение через зацепление с цепью.

Материалы цепи (часто легированная сталь с хромовым покрытием) и конструкция рассчитаны на высокие нагрузки, но со временем износ неизбежен из-за постоянного трения, воздействия высоких температур и агрессивной среды моторного масла.

Тип цепи	Особенности	Ресурс (в среднем)
Роликовая однорядная	Простая конструкция, умеренная шумность	150–250 тыс. км
Роликовая двухрядная	Повышенная прочность, меньше растяжение	250–400 тыс. км
Зубчатая (Morse)	Точное зацепление, низкий шум, высокая стоимость	300+ тыс. км

Ключевыми признаками износа цепи являются характерный металлический шелест или стук в передней части двигателя на холодную, ошибки фаз газораспределения (Check Engine), затрудненный запуск мотора. Регулярная диагностика и своевременная замена предотвращают дорогостоящий ремонт.

Типичные симптомы износа цепи ГРМ

Растяжение цепи или износ зубьев звездочек проявляется характерными признаками, которые нельзя игнорировать. Эти симптомы указывают на критическое состояние привода и требуют немедленной диагностики.

Игнорирование сигналов износа приводит к перескакиванию цепи на зубья, нарушению фаз газораспределения и риску столкновения клапанов с поршнями. Своевременное обнаружение признаков предотвращает капитальный ремонт двигателя.

Ключевые признаки неисправности:

Дребезжащий звук в передней части двигателя - металлический стук или лязг на холостых оборотах, усиливающийся при нагрузке
Затрудненный запуск двигателя - особенно в холодную погоду, с протяжными звуками стартера
Плавающие обороты холостого хода - неустойчивая работа мотора, самопроизвольные изменения частоты вращения
Потеря мощности и динамики - рывки при разгоне, снижение тяги из-за смещения фаз ГРМ
Мигание индикатора Check Engine - с кодами ошибок P0016, P0017 (рассогласование распредвалов и коленвала)
Металлическая стружка в масле - видимые частицы на щупе или сливной пробке от износа направляющих

Производитель	Типичный пробег (км)	Особенности
Volkswagen / Audi (TSI, TFSI)	120 000–180 000	Ранний износ из-за конструктивных просчётов
Toyota	200 000–250 000	Стабильный ресурс при своевременном ТО
BMW (N47, N63)	150 000–200 000	Чувствительность к качеству масла

Последствия обрыва цепи ГРМ

Обрыв цепи ГРМ во время работы двигателя приводит к немедленной остановке распределительного вала при продолжающемся движении коленчатого вала и поршней. Это нарушает синхронизацию газораспределительного механизма, в результате чего клапаны остаются в открытом положении при движении поршней вверх.

Поршни с силой ударяют по открытым клапанам, вызывая их деформацию или полное разрушение. Ударная нагрузка передается на штоки клапанов, направляющие втулки, седла клапанов и поверхности поршней. В большинстве современных двигателей с высокой степенью сжатия это неминуемо влечет за собой катастрофические повреждения.

Критические повреждения двигателя

Деформация клапанов: стержни клапанов гнутся или ломаются, разрушая направляющие втулки
Разрушение поршней: юбки поршней трескаются, днища получают пробоины от ударов клапанов
Повреждение головки блока: деформированные клапаны разрушают седла, появляются трещины в камерах сгорания
Задиры цилиндров: обломки деталей царапают зеркало цилиндров, повреждая поршневые кольца
Искривление шатунов: гидроудар при столкновении поршня с клапаном вызывает изгиб шатунов

Двигатель полностью теряет работоспособность и требует капитального ремонта. Стоимость восстановления включает замену клапанного механизма, шлифовку головки блока, расточку цилиндров, замену поршневой группы и шатунов. В 70% случаев экономически целесообразнее замена силового агрегата, чем ремонт.

Компонент	Характер повреждений	Средняя стоимость ремонта
Головка блока цилиндров	Трещины, разрушенные седла клапанов	25 000 - 70 000 ₽
Клапанный механизм	Погнутые клапаны, поврежденные направляющие	15 000 - 40 000 ₽
Поршневая группа	Пробитые поршни, поврежденные кольца	20 000 - 60 000 ₽

Дополнительную опасность представляет внезапная остановка двигателя при движении: отключается усилитель руля и вакуумный усилитель тормозов. На высокой скорости это создает аварийную ситуацию с риском потери управления транспортным средством.

Комплект для замены: цепь, натяжители, шестерни

Комплект для замены цепи ГРМ включает ключевые компоненты привода: новую цепь, натяжители, успокоители и ведущие/ведомые шестерни. Эти элементы работают в тесном взаимодействии, и износ одного ускоряет выход остальных из строя. Производители строго рекомендуют менять весь комплект одновременно, даже если некоторые детали кажутся исправными визуально.

Использование полного набора гарантирует равномерный износ всех элементов, исключает дисбаланс нагрузки и предотвращает повторный демонтаж через короткий пробег. Экономия на замене отдельных частей часто приводит к ускоренному растяжению новой цепи или поломке старых компонентов, что влечет за собой дорогостоящий ремонт двигателя.

Состав комплекта и функции компонентов

Цепь ГРМ: Основной элемент, передающий вращение с коленвала на распредвал(ы). Изготавливается из высокопрочной стали, имеет звенья с прецизионными пальцами и втулками.
Натяжитель цепи: Автоматически компенсирует растяжение цепи и поддерживает оптимальное натяжение за счет пружинного или гидравлического механизма.
Успокоитель(и): Пластиковые или металлические направляющие, гасящие колебания цепи на свободных участках и снижающие шум.
Звездочки (шестерни): Включают ведущую (на коленчатом валу), ведомые (на распредвалах) и, часто, промежуточную шестерню (если предусмотрена конструкцией). Имеют зубья, рассчитанные на работу с конкретным типом цепи.

Компонент	Материал	Последствия износа
Цепь	Легированная сталь	Растяжение, перескок зубьев, нарушение фаз ГРМ
Натяжитель	Алюминий/сталь (корпус), пластик (башмак)	Слабое натяжение цепи, дребезжание, обрыв
Успокоитель	Пластик с армированием, металл	Повышенный шум, разрушение с попаданием в привод
Звездочки	Сталь, спецсплавы	Износ зубьев, ускоренное растяжение цепи, срез шпонок

Качественные комплекты поставляются в сборе от одного производителя. Это обеспечивает точную геометрическую совместимость всех деталей и равномерный ресурс. Применение несовместимых компонентов из разных наборов или от разных брендов критично недопустимо.

Обязательно проверяйте наличие всех позиций, указанных в спецификации комплекта для вашей модели двигателя. Отсутствие даже одной направляющей или сальника в пакете замены – повод потребовать полный комплект.

Специальные инструменты для фиксации валов

Фиксация коленчатого и распределительных валов в строго заданном положении – обязательное условие при замене цепи ГРМ. Проворачивание валов во время работ нарушает фазы газораспределения, что может привести к встрече клапанов с поршнями при запуске двигателя.

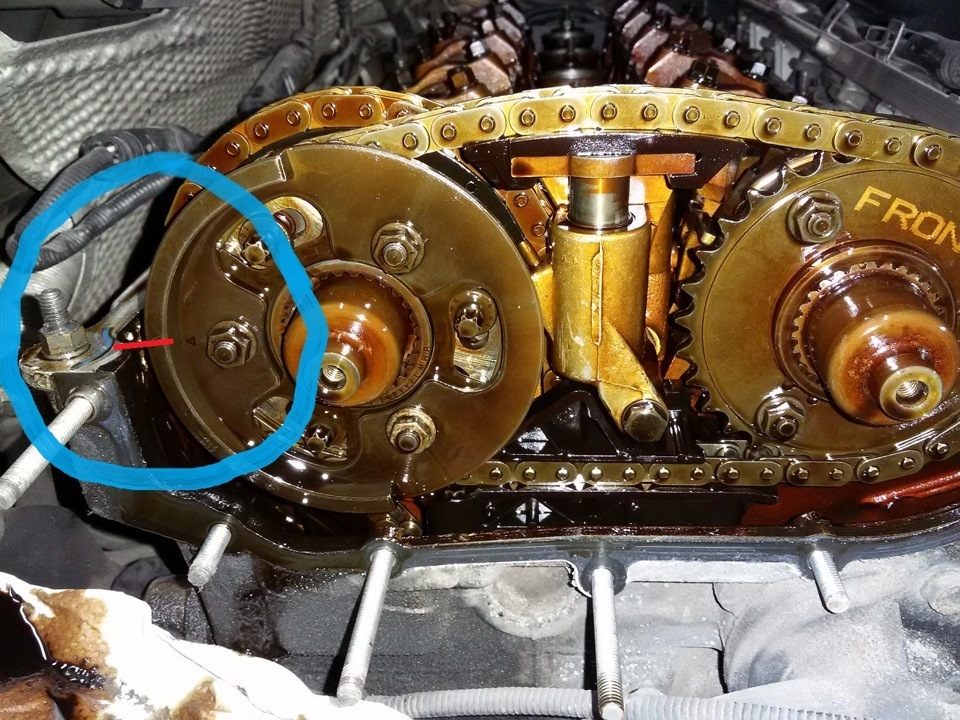

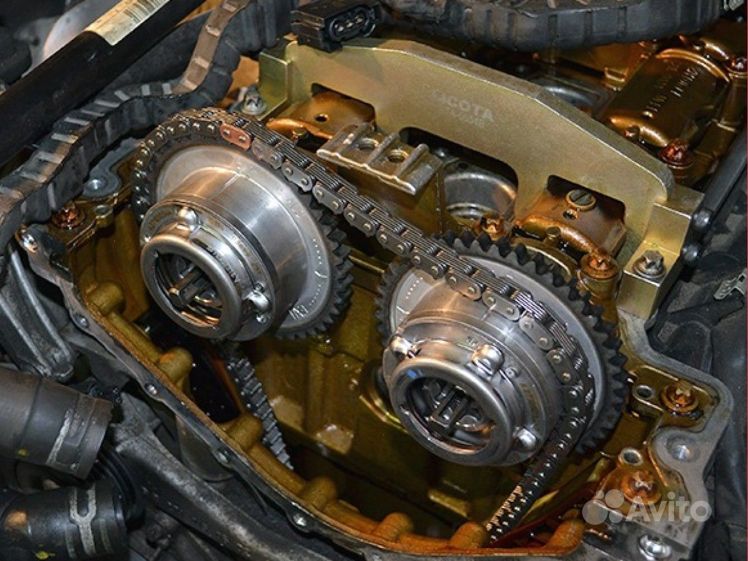

Специализированные фиксаторы обеспечивают точное совмещение меток на шкивах и блоке цилиндров, исключая человеческий фактор. Они представляют собой набор металлических штифтов, скоб и адаптеров, жестко блокирующих валы через технологические отверстия в двигателе.

Ключевые виды фиксаторов

Фиксатор коленвала – штифт или пластина, вставляемая в отверстие маховика/шкива, совпадающее с пазом в блоке цилиндров.
Фиксаторы распредвалов – Г-образные скобы или штифты, блокирующие шестерни валов через монтажные отверстия.
Натяжные пальцы – конические стержни для центровки шестерен при установке цепи.

Важно: Для разных моделей двигателей требуются уникальные конфигурации фиксаторов. Универсальные наборы включают адаптеры под распространенные моторы, но для эксклюзивных конструкций применяются специнструменты OEM.

Тип фиксатора	Материал	Точность позиционирования
Штифтовой	Закаленная сталь	±0.1 мм
Скоба-ограничитель	Легированная сталь	±0.3 мм

Демонтаж старой цепи ГРМ требует строгого соблюдения последовательности действий для предотвращения повреждения двигателя. Несоблюдение этапов может привести к смещению меток фаз газораспределения или поломке натяжителей.

Перед началом работ убедитесь в наличии необходимого инструмента: комплекта ключей и головок, съёмника стопорных колец, специальных фиксаторов распредвалов (при необходимости), а также чистой ветоши. Обязательно отключите аккумулятор во избежание случайного запуска.

Пошаговая последовательность демонтажа старой цепи

1. Подготовка и фиксация положения валов: Проверните коленчатый вал за болт крепления шкива (по часовой стрелке) до совмещения установочных меток на звёздочках распредвалов и коленвала с контрольными точками на блоке/головке. Зафиксируйте распредвалы специальными стопорами или метизми через технологические отверстия согласно мануалу конкретного двигателя.

Снятие компонентов

Демонтируйте защитные кожухи цепи ГРМ (пластиковые и металлические), открутив крепёжные болты.
Ослабьте натяжитель цепи:
- Для гидравлических натяжителей: аккуратно снимите стопорный штифт или ослабьте фиксирующую гайку.
- Для механических: ослабьте контргайку и отверните регулировочный болт.
Снимите успокоители цепи (направляющие планки), открутив их крепления к блоку цилиндров.

2. Непосредственное снятие цепи: После ослабления натяжения осторожно снимите цепь со звёздочек распредвалов и коленвала. Если установлены фазовращатели, снимите цепь последовательно, начиная с верхних звёзд. Извлеките изношенную цепь вместе с башмаком натяжителя (если он съёмный).

Ключевые моменты	Важность
Фиксация меток до снятия	Критично: гарантирует правильную сборку
Аккуратное обращение с натяжителем	Предотвращает поломку дорогостоящего узла
Маркировка положения успокоителей	Упрощает установку новых элементов

Правила установки новой цепи и регулировки натяжения

Перед монтажом цепи ГРМ убедитесь в чистоте посадочных мест шестерён, фланцев и направляющих. Проверьте совпадение меток на распредвалах и коленчатом валу с контрольными точками на блоке цилиндров, обеспечив правильную фазировку механизма. Убедитесь, что новая цепь соответствует спецификациям производителя по длине и количеству звеньев.

Наденьте цепь на ведущую звёздочку коленвала, затем последовательно на ведомые звёздочки распредвалов, избегая перекручивания. Соблюдайте направление вращения, указанное стрелкой на цепи (при наличии). Установите натяжитель и успокоители согласно схеме сборки двигателя, затяните крепёж предписанным моментом.

Этапы регулировки натяжения

Предварительное натяжение: Освободите фиксатор механического натяжителя (при его наличии) или активируйте гидравлический натяжитель через технологическое отверстие. Для пружинных систем – отпустите стопорный болт.
Проверка положения: Проверните коленвал на 2-3 оборота по ходу работы двигателя специальным ключом. Это распределит усилие по всей длине цепи.
Контроль натяжителя: Убедитесь, что шток гидравлического натяжителя вышел на рабочую длину. В механических системах – зафиксируйте стопор после сжатия пружины.
Проверка прогиба: Измерьте прогиб цепи между звёздочками. Допустимое значение указывается в мануале (обычно 5-8 мм на участке длиной 100-150 мм).

Критические ошибки: Перетяжка вызывает износ успокоителей и повышенный шум, недостаточное натяжение ведёт к перескоку цепи. Не используйте ударные инструменты для проворачивания валов. После запуска двигателя прослушайте работу ГРМ – металлический стук указывает на недостаточное натяжение.

Тип натяжителя	Метод регулировки	Контрольный признак
Гидравлический	Автоматическое натяжение после запуска двигателя	Отсутствие дребезжания на холостых оборотах
Механический	Ручная фиксация пружины после проворачивания коленвала	Жёсткий ход штока натяжителя без люфта
