Чип иммобилайзера - особенности, разновидности, создание дубликата и принцип действия

Статья обновлена: 18.08.2025

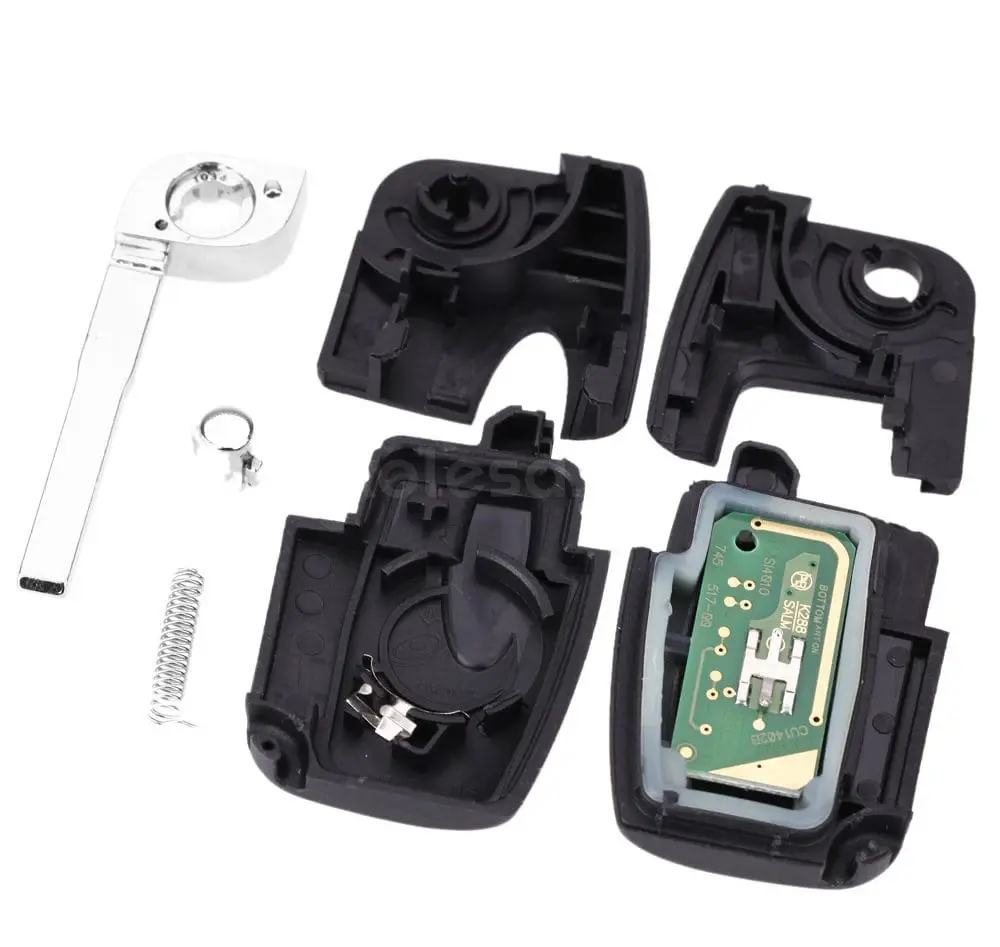

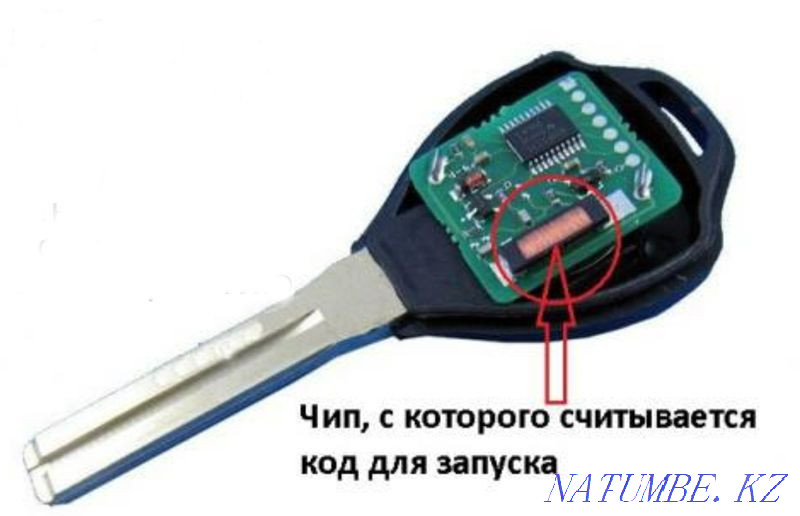

Современные автомобили оснащаются иммобилайзерами – электронными противоугонными системами, блокирующими запуск двигателя без авторизованного ключа. Центральным элементом защиты является транспондерный чип, скрытый в корпусе ключа.

Статья подробно рассматривает существующие виды RFID-меток, их технические параметры и механизмы взаимодействия с блоком управления автомобиля. Отдельное внимание уделено технологиям создания дубликатов чипов при утрате оригинального ключа.

Понимание принципов работы иммобилайзера критически важно как для корректного обслуживания системы, так и для предотвращения случайной блокировки двигателя. Знание особенностей чипов позволяет принимать обоснованные решения при необходимости замены или копирования электронных компонентов ключа.

Основные технические характеристики транспондерных меток

Технические параметры транспондеров напрямую влияют на их совместимость с конкретными системами иммобилайзеров и надежность защиты. Ключевые характеристики включают рабочую частоту, тип памяти, протокол обмена данными и физическую конструкцию.

Понимание этих параметров критически важно при изготовлении дубликатов или замене меток, так как несоответствие даже одного показателя приведет к отказу работы иммобилайзера. Основные характеристики определяют метод программирования и возможности интеграции с электроникой автомобиля.

Ключевые параметры транспондеров

Характеристика	Описание и варианты
Рабочая частота	Низкочастотные (125 кГц - EM4100, T5), Высокочастотные (13.56 МГц - I-Code, MIFARE). Определяет совместимость со считывателем.
Тип памяти	Read-Only (только для чтения, код записывается при производстве), Read/Write (перезаписываемые, например T5577).
Протокол связи	Статические (ID-код постоянен), Динамические (код меняется по алгоритму, например Megamos Crypto).
Дальность действия	Обычно 1-15 см. Зависит от мощности антенны считывателя и конструкции метки.
Криптозащита	Без шифрования (базовые метки), С шифрованием (AES, 3DES в метках типа HU92, Philips 48).

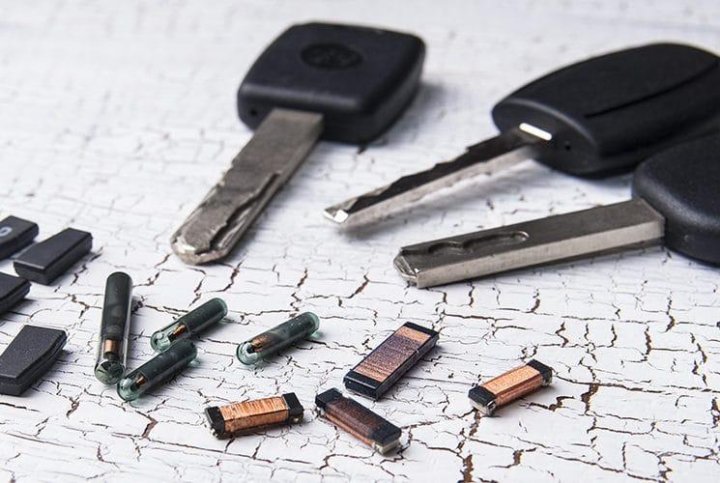

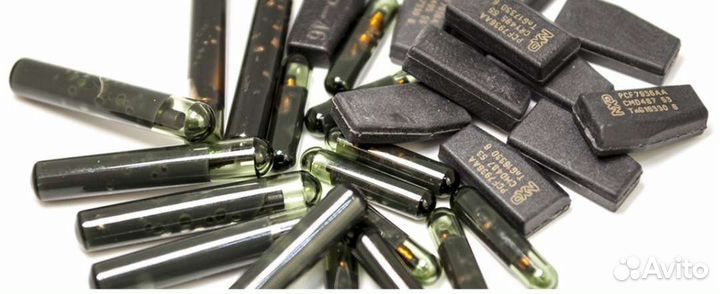

Форм-фактор	Стеклянные капсулы (вшиваются в ключ), Пластиковые брелоки, Карты (карточные иммобилайзеры).
Энергопотребление	Пассивные (питание от ЭМ-поля считывателя), Активные (со встроенной батареей, редко).

Технологии изготовления дубликата чипа иммобилайзера

Изготовление дубликата чипа иммобилайзера требует специального оборудования и точного считывания данных с оригинального транспондера. Процесс включает идентификацию типа чипа, извлечение криптографических ключей или кода доступа, а также запись информации на совместимую заготовку.

Успешность дублирования зависит от сложности защиты иммобилайзера и используемого программно-аппаратного комплекса. Для некоторых систем требуется синхронизация с блоком управления автомобиля через диагностический разъем OBD-II.

Основные методы копирования

Метод	Принцип работы	Оборудование	Применимость
Прямое клонирование	Байт-в-байтное копирование данных с оригинала на пустой транспондер	Универсальные программаторы (например, Orange5, Tango)	Прошивки без динамического шифрования
Эмуляция	Создание адаптивного дубликата, имитирующего ответы оригинала	Эмуляторы (например, KeyDIY, AK90)	Системы с динамическим кодом (Megamos Crypto, Philips Crypto)
Генерация ключей	Расчет криптографических ключей на основе данных ЭБУ	Диагностические сканеры (Abrites, VVDI)	Автомобили с продвинутой защитой (VW, Audi)

Критически важные этапы процесса:

Определение типа чипа с помощью RFID-ридера
Анализ протокола обмена (EM4100, Hitag2, DST80)
Обход защиты:
- Атака по сторонним каналам для чипов с криптозащитой
- Считывание через OBD при отсутствии физического доступа к ключу
Верификация дубликата на совместимость с иммобилайзером

Современные мультимарочные программаторы автоматизируют до 80% операций, но для эксклюзивных систем (Tesla, BMW G-series) требуются специализированные решения.

Принцип криптозащищённого обмена между чипом и блоком управления

Криптозащищённый обмен между чипом иммобилайзера и блоком управления двигателем (ЭБУ) основан на аутентификации с использованием уникальных цифровых ключей и алгоритмов шифрования. При каждом запуске автомобиля инициируется процесс взаимной верификации: ЭБУ генерирует случайный запрос ("чиллендж"), который чип должен корректно обработать с помощью секретного ключа, хранящегося в его памяти.

Ответ чипа ("респонс") формируется криптографической функцией на основе полученного запроса и индивидуального ключа. ЭБУ выполняет аналогичные вычисления со своей копией ключа и сверяет результат с ответом от чипа. Совпадение подтверждает подлинность метки, после чего блок управления разрешает запуск двигателя. Вся коммуникация происходит по радиоканалу (для бесключевых систем) или через контактную катушку в замке зажигания.

Ключевые компоненты защиты

Уникальные криптоключи: 40-128 битные коды, записанные в память чипа и ЭБУ при спаривании
Алгоритмы шифрования: AES, 3DES или проприетарные функции (например, Hitag, Crypto)
Динамические коды: изменение последовательности при каждом запуске

Этап обмена	Действие чипа	Действие ЭБУ
Инициализация	Считывание энергии от катушки/антенны	Генерация случайного "чилленджа"
Аутентификация	Расчёт "респонса" через криптофункцию	Сравнение ответа со своим расчётом
Результат	Отправка зашифрованного кода	Разрешение/блокировка запуска

Важно: Ключи никогда не передаются по каналу связи – обмен идёт только производными значениями. Попытка перехвата данных бесполезна без знания исходного криптоалгоритма и уникального ключа, что обеспечивает защиту от дублирования и взлома.

Список источников

Информация для статьи была систематизирована на основе технической документации и профильных изданий.

Ключевые материалы включают специализированную литературу и отраслевые ресурсы.

Технические руководства производителей автомобильных иммобилайзеров (Valeo, Bosch, Continental)
Книга: Автомобильные охранные системы и противоугонные комплексы (А. П. Пахомов, 2022)
Научные публикации IEEE по RFID-технологиям и криптографической защите транспондеров
Официальные сервисные мануалы автомобильных концернов (Toyota, Volkswagen, BMW)
Статьи из журнала Автоэлектроника по диагностике и программированию чипов
Методические материалы учебных центров по подготовке автоэлектриков (разделы по ключевым дубликатам)
Отраслевой стандарт ISO 15693 "Бесконтактные смарт-карты"
Ресурсы специализированных порталов: CarElectronics.ru, AutoSecurityJournal.com
