Чип-тюнинг автомобиля - как перепрошить двигатель

Статья обновлена: 18.08.2025

Чип-тюнинг – это программная модификация электронного блока управления (ЭБУ) двигателем автомобиля. Цель процедуры – изменение заводских настроек для улучшения характеристик мотора.

Путем корректировки параметров в прошивке достигается увеличение мощности, крутящего момента, топливной экономичности или отзывчивости педали газа. Это программный апгрейд без механического вмешательства в агрегаты.

Электронный Блок Управления (ЭБУ) как объект изменений

ЭБУ представляет собой центральный компьютер автомобиля, управляющий ключевыми параметрами двигателя и трансмиссии через программное обеспечение (ПО). В нем хранятся заводские калибровки топливоподачи, угла опережения зажигания, давления турбины, ограничители оборотов и другие настройки, которые определяют поведение силового агрегата.

Чип-тюнинг фокусируется на модификации именно этого ПО, так как заводские настройки часто имеют консервативный характер для обеспечения универсальности работы в разных условиях и соблюдения экологических норм. Изменения вносятся путем перепрограммирования памяти ЭБУ, что позволяет раскрыть скрытый потенциал двигателя без механических доработок.

Основные методы изменения ПО ЭБУ

Прямое перепрограммирование (Flashing): подключение диагностического оборудования к OBD-II порту для чтения и записи модифицированной прошивки в память блока.
Чип-тюнинг через разъем BDM: физическое подключение программатора к плате ЭБУ для доступа к микросхемам памяти, используется при отсутствии доступа через OBD-II.
Установка эмуляторов: подключение внешних модулей, корректирующих сигналы датчиков (например, давления топлива или воздуха) перед их поступлением в ЭБУ.

Ключевые параметры, подвергаемые корректировке:

Топливные карты	Оптимизация соотношения воздух/топливо для повышения КПД
Угол опережения зажигания	Корректировка момента поджига смеси для увеличения мощности
Турбонаддув	Повышение давления boost для турбированных двигателей
Обороты и отсечка	Сдвиг красной зоны тахометра и отмена ограничителей
EGR/AdBlue	Отключение систем рециркуляции выхлопа для снижения нагрузки на ДВС

Важно: Качество чип-тюнинга напрямую зависит от точности калибровок. Непрофессиональная коррекция может вызвать детонацию, перегрев или ускоренный износ агрегатов. Современные ЭБУ используют криптозащиту прошивок, требующую специального оборудования для декодирования.

Первоначальные цели производителя: компромиссы и ограничения

Производители автомобилей настраивают двигатели и электронные системы под строгий баланс между мощностью, экономичностью, надежностью и экологией. Эта калибровка всегда представляет собой компромисс: агрессивная динамика разгона неизбежно повышает расход топлива и выбросы вредных веществ, а максимальная отдача мотора ускоряет износ компонентов.

Заводские настройки также обязаны учитывать глобальные требования: они гарантируют стабильную работу двигателя в любых климатических условиях, на топливе разного качества, при минимальном обслуживании. Производитель закладывает "запас прочности" для сохранения ресурса деталей при длительной эксплуатации и защищает технику от действий неопытных водителей.

Ключевые факторы, влияющие на заводские настройки:

Экологические нормы: Жёсткие стандарты (Евро, EPA) вынуждают ограничивать мощность и крутящий момент для снижения выбросов CO₂, NOₓ и сажи.
Топливная экономичность: Приоритет низкого расхода топлива в ущерб максимальной производительности, особенно в режимах частичной нагрузки.
Универсальность применения: Обеспечение работы двигателя с разными типами топлива (включая низкооктановое), в температурном диапазоне от -40°C до +50°C.
Долговечность и гарантия: Снижение механических и тепловых нагрузок на детали (поршни, клапаны, турбины) для увеличения ресурса и минимизации гарантийных случаев.
Безопасность систем: Консервативные ограничения давления наддува, оборотов и момента для защиты трансмиссии и сцепления от перегрузок.

Как чип-тюнинг раскрывает скрытый потенциал двигателя

Производители автомобилей настраивают электронный блок управления (ЭБУ) двигателя с учётом компромиссов между мощностью, экологическими нормами, топливной экономичностью и надёжностью при эксплуатации на разных типах топлива и в различных климатических условиях. Эти заводские настройки часто носят консервативный характер, искусственно ограничивая реальные возможности силового агрегата для гарантии долговечности и соответствия законодательным требованиям.

Чип-тюнинг модифицирует программное обеспечение ЭБУ, переписывая параметры, которые сдерживают производительность. Специалисты корректируют карты впрыска топлива, угла опережения зажигания, давление турбонаддува, отключают системы, ограничивающие крутящий момент на низких оборотах или при переключении передач. Это позволяет двигателю работать ближе к своим физическим пределам, используя конструктивный запас прочности.

Ключевые аспекты раскрытия потенциала

Турбированные двигатели: Повышение давления наддува до безопасного максимума даёт резкий прирост крутящего момента (до 30-40%) на низких и средних оборотах.
Оптимизация впрыска: Корректировка количества и времени подачи топлива обеспечивает более полное сгорание смеси без детонации.
Адаптация фаз ГРМ: Точная настройка углов распредвалов улучшает наполнение цилиндров и эффективность газообмена.
Снятие ограничителей: Отмена искусственных "заглушек" ЭБУ (например, torque limiter при переключениях АКПП) ускоряет разгон.

Параметр	Заводские настройки	После чип-тюнинга
Мощность	Ограничена для ресурса	+10-30% (в зависимости от мотора)
Крутящий момент	Срезан на низах/переключениях	Ранний подхват, +15-40%
Отзывчивость	Запаздывание из-за фильтров ЭБУ	Мгновенная реакция на педаль

Результат – двигатель начинает работать в оптимальном, а не усреднённо-безопасном режиме: улучшается динамика разгона, эластичность и отзывчивость. При профессиональной настройке ресурс мотора не сокращается, так как изменения не превышают инженерный запас прочности компонентов. Критически важно использовать индивидуальные прошивки, созданные с учётом конкретной модели ДВС и состояния автомобиля, а не универсальные "боксовые" решения.

Прямое влияние на мощность двигателя

Чип-тюнинг напрямую корректирует программное обеспечение электронного блока управления (ЭБУ) двигателя, изменяя ключевые параметры работы силового агрегата. Основной фокус направлен на оптимизацию топливовоздушной смеси, угла опережения зажигания и давления наддува (для турбированных моторов), что позволяет высвободить скрытый потенциал конструкции.

Производители часто настраивают двигатели с завода с учетом компромиссов между мощностью, экологическими нормами, экономичностью и надежностью при использовании низкокачественного топлива. Перепрошивка ЭБУ снимает часть этих ограничений, перераспределяя приоритеты в пользу максимальной отдачи.

Ключевые аспекты повышения мощности

Основные изменения в калибровках ПО при чип-тюнинге включают:

Увеличение давления турбины: для турбодвигателей – снятие заводского лимита наддува, что принудительно нагнетает больше воздуха в цилиндры.
Коррекция топливных карт: подача большего объема топлива для соответствия возросшему воздушному потоку, обеспечивая оптимальное соотношение смеси.
Оптимизация угла зажигания: установка более раннего зажигания для полного сгорания обогащенной смеси под повышенным давлением.
Снятие ограничений: отмена искусственных "защитных" лимитов (например, на отсечку оборотов или крутящий момент на отдельных передачах).

Результатом становится прирост мощности (обычно 10-30%) и крутящего момента за счет более эффективного сжигания топливной смеси в каждом рабочем цикле двигателя. Максимальный эффект достигается на турбированных моторах, где изменение давления наддува дает моментальный отклик.

Увеличение крутящего момента после процедуры

Чип-тюнинг оптимизирует работу двигателя через корректировку программного обеспечения электронного блока управления (ЭБУ), что напрямую влияет на крутящий момент. Прошивка изменяет параметры впрыска топлива, угла опережения зажигания и давления турбины, смещая пик момента в зону низких и средних оборотов. Это позволяет двигателю эффективнее использовать топливно-воздушную смесь даже при частичной нагрузке.

Увеличение момента достигается за счет устранения заводских "запасов прочности", заложенных производителем для универсальных условий эксплуатации и экологических норм. Перепрограммирование снимает искусственные ограничения, раскрывая реальный потенциал силового агрегата без механических доработок. Результат – прирост момента на 10–25% в зависимости от типа двигателя и качества калибровки.

Ключевые аспекты изменений

Характерные улучшения:

Ранний выход на максимальный момент (с 2000–2500 об/мин вместо 3000–3500 об/мин)
Устранение "турбоямы" и провалов при разгоне
Линейная тяга во всем рабочем диапазоне оборотов

Сравнение характеристик до и после тюнинга (на примере 2.0 TDI):

Параметр	Сток	После чип-тюнинга
Макс. крутящий момент	320 Нм при 1750 об/мин	390 Нм при 1700 об/мин
Зона пикового момента	1750–2500 об/мин	1700–3000 об/мин

Важно: Прирост момента требует адаптации трансмиссии – усиливается нагрузка на сцепление (в МКПП) и фрикционы АКПП. Для сохранения ресурса рекомендуется избегать экстремальных стартов с пробуксовкой, особенно на первых 500–1000 км после перепрошивки.

Может ли чип-тюнинг улучшить топливную экономичность

Чип-тюнинг способен повысить топливную экономичность двигателя за счет оптимизации заводских настроек электронного блока управления (ЭБУ). Производители часто устанавливают усредненные параметры, компромиссные для разных рынков, климатических условий и экологических норм. Корректировка карт впрыска топлива и угла опережения зажигания позволяет достичь более рационального сгорания смеси, снижая удельный расход горючего при сохранении мощности.

Эффективность экономии зависит от исходного состояния двигателя, стиля вождения и типа прошивки. Например, "эко"-тюнинг фокусируется на минимизации расхода путем сглаживания характеристик разгона и снижения топливных коррекций на холостом ходу. Однако при агрессивной езде с частым использованием высоких оборотов экономичный потенциал нивелируется – в таких случаях прошивка может даже увеличить аппетит мотора.

Факторы влияния на экономичность

Качество топлива: применение бензина/дизеля с октановым/цетановым числом ниже рекомендованного для прошивки сводит на нет эффект оптимизации
Техническое состояние авто: изношенные свечи, забитые фильтры или низкая компрессия блокируют реализацию программных улучшений
Тип коробки передач: в автоматах требуется синхронная адаптация программ управления трансмиссией для сохранения экономии

Сценарий использования	Потенциал экономии топлива
Размеренная городская езда	До 10-15%
Трасса с постоянной скоростью	5-8%
Активное ускорение/спортивный режим	-3% до +5% (риск перерасхода)

Важно: реальная экономия проявляется только после адаптации ЭБУ (200-500 км пробега). Непрофессиональные прошивки часто дают обратный эффект из-за ошибок в калибровках лямбда-регулирования или некорректных поправок на температуру воздуха. Сертифицированное оборудование и динамические замеры расхода до/после тюнинга – обязательные условия для объективной оценки результатов.

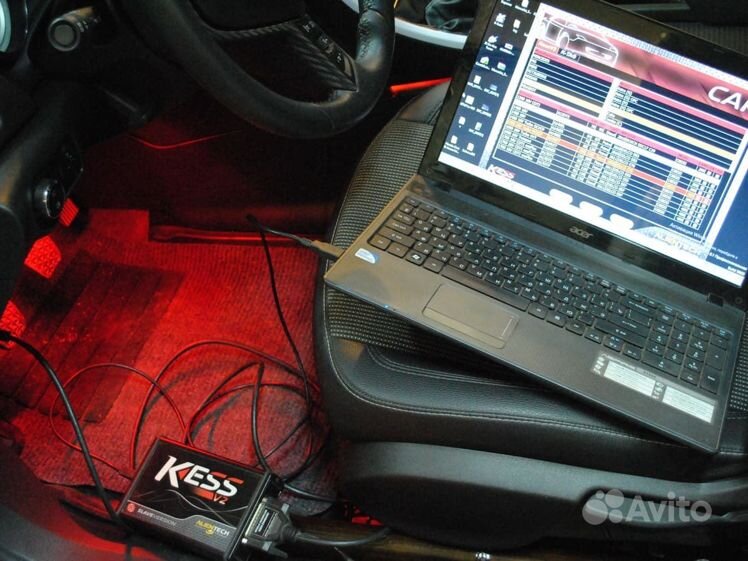

Основные методы: перепрошивка через диагностический разъем OBD

Данный способ предполагает прямое подключение к электронному блоку управления (ЭБУ) через стандартный диагностический порт OBD-II, расположенный в салоне автомобиля. Специалист использует кабель и специализированное ПО для чтения заводской прошивки двигателя, её последующей модификации и записи обратно в память контроллера.

Процесс выполняется без физического вмешательства в конструкцию ЭБУ и не требует его демонтажа. Современные инструменты позволяют проводить операции через разъём OBD даже при выключенном зажигании, что минимизирует риски сбоев во время перепрошивки.

Ключевые особенности метода

Этапы процедуры:

Диагностика текущего состояния ЭБУ и считывание оригинальной прошивки
Анализ и оптимизация параметров (топливные карты, угол зажигания, турбо-наддув)
Верификация изменённого программного обеспечения
Запись новой прошивки в память контроллера
Контрольная проверка работоспособности систем

Преимущества подхода:

Неинвазивность – отсутствие необходимости вскрытия корпуса ЭБУ
Сокращение времени процедуры (от 20 минут до 2 часов)
Возможность восстановления заводских настроек
Совместимость с большинством автомобилей после 2001 года выпуска

Технические требования:

Оборудование	Адаптер OBD-II, защищённый источник питания
Программное обеспечение	Прошивочные комплексы (KESS, Dimsport, Alientech)
Безопасность	Стабилизатор напряжения, ИБП для ноутбука

Прямая работа с микросхемой (пайка/замена чипа)

Данный метод чип-тюнинга предполагает физическое вмешательство в электронный блок управления (ЭБУ) автомобиля. Специалист вскрывает корпус контроллера, получая доступ к печатной плате и установленным на ней микросхемам памяти (EEPROM, Flash). Основная задача – извлечь чип, хранящий заводскую прошивку, для её модификации или полной замены на оптимизированную версию.

Процесс требует высочайшей точности и специализированного оборудования. Мастер демонтирует микросхему с помощью паяльной станции (часто с применением термовоздушного или инфракрасного нагрева), избегая перегрева соседних компонентов и повреждения дорожек платы. После извлечения чип устанавливается в программатор, где производится чтение данных, их корректировка и запись обновлённой прошивки.

Ключевые этапы и особенности

Демонтаж чипа: Использование паяльника с тонким жалом или термофена для аккуратного отпаивания ножек микросхемы от платы.
Программирование: Чтение оригинальной прошивки программатором, её редактирование на ПК специализированным ПО с учётом параметров двигателя и целей тюнинга, запись модифицированного ПО обратно в чип.
Монтаж чипа: Обратная установка прошитой микросхемы на плату ЭБУ с соблюдением полярности и надёжной пайкой всех контактов.
Контроль качества: Проверка отсутствия коротких замыканий, "холодных" паек и целостности соединений мультиметром или микроскопом.

Преимущества: Позволяет работать с любыми ЭБУ, включая устаревшие или защищённые модели, недоступные для программной перепрошивки через диагностический разъём (OBD). Даёт полный контроль над содержимым памяти.

Риски: Высокая сложность требует исключительной квалификации исполнителя. Неудачная пайка или перегрев могут необратимо повредить ЭБУ. Некорректно модифицированная прошивка способна вывести из строя двигатель. Гарантия на блок управления аннулируется.

Базовый Stage 1: оптимизация без доработок железа

На данном этапе корректируются заводские параметры электронного блока управления двигателем (ЭБУ) без физических изменений узлов автомобиля. Специалисты перепрограммируют штатное ПО, оптимизируя базовые настройки вроде топливных карт, угла опережения зажигания и давления турбины в пределах конструктивных возможностей агрегата.

Целью является устранение консервативных запасов производителя, заложенных для компенсации разных условий эксплуатации (качество топлива, климат, экологические нормы). Это позволяет раскрыть скрытый потенциал мотора без риска сокращения ресурса при грамотной настройке.

Ключевые аспекты Stage 1

Основные изменения затрагивают:

Топливно-воздушную смесь - коррекция соотношения воздух/топливо для улучшения эффективности сгорания
Турбонаддув - увеличение давления boost в безопасных пределах штатной турбины
Систему зажигания - оптимизация угла опережения зажигания под новые параметры

Типовой прирост характеристик для бензиновых турбомоторов:

Параметр	Диапазон улучшения
Мощность	+15-30%
Крутящий момент	+20-35%
Отзывчивость педали газа	Устранение "турбоямы"

Обязательные условия для безопасного применения:

Исправность всех систем двигателя и отсутствие ошибок ЭБУ
Использование рекомендованного производителем топлива (АИ-95/98)
Прошивка должна выполняться специалистами с проверенным ПО

Stage 2 и 3: чип-тюнинг для серьезно модифицированных моторов

Stage 2 предполагает значительные аппаратные доработки двигателя, выходящие за рамки стандартного Stage 1. Обязательные условия включают установку производительной выхлопной системы (прямотока), модернизированного интеркулера для эффективного охлаждения нагнетаемого воздуха и замену воздушного фильтра на элемент с нулевым сопротивлением или систему холодного впуска. Программное обеспечение Stage 2 калибруется с учетом этих изменений, агрессивно оптимизируя топливоподачу, давление наддува и углы зажигания для максимального раскрытия потенциала новых компонентов.

Stage 3 представляет собой экстремальный уровень тюнинга, требующий глубокой переделки силового агрегата. Типичные модификации включают замену штатной турбины на крупногабаритную или установку битурбо-системы, поршневой группы и шатунов на усиленные, модернизацию топливной аппаратуры (производительные форсунки, топливный насос высокого давления), а иногда и доработку ГБЦ (распредвалы, клапаны). Чип-тюнинг Stage 3 создает полностью индивидуальную карту управления, синхронизирующую работу всех измененных узлов под экстремальные нагрузки, что требует обязательной обкатки и последующей тонкой доводки на диностенде.

Ключевые особенности и требования Stage 2 и 3

Обязательные доработки Stage 2:

Производительный выхлоп (прямоток) без катализатора или спортивный катализатор
Усиленный интеркулер (Front Mount Intercooler или апгрейд штатного)
Холодный впуск (короб + фильтр нулевого сопротивления)
Обязательная диагностика состояния двигателя перед прошивкой

Обязательные доработки Stage 3:

Замена турбокомпрессора на высокопроизводительный вариант
Усиление КШМ (поршни, шатуны)
Модернизация топливной системы (форсунки, ТНВД, магистрали)
Установка сцепления повышенного трения или пакета сцеплений

Риски и особенности:

Существенное сокращение ресурса двигателя и трансмиссии из-за возросших нагрузок
Необходимость частого обслуживания (масло, фильтры, диагностика)

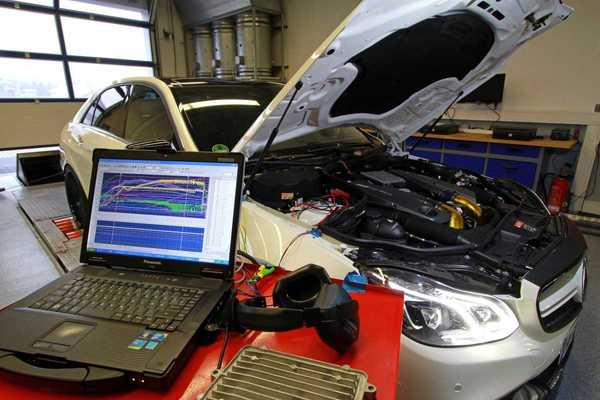

Обязательная калибровка и тестирование на диностенде после прошивки
Риск детонации и прогара поршней при некачественном топливе или ошибках в настройке

Этап	Прирост мощности	Сложность установки	Влияние на ресурс
Stage 2	25% - 40%	Средняя	Заметное снижение
Stage 3	40% - 100%+	Очень высокая	Резкое сокращение

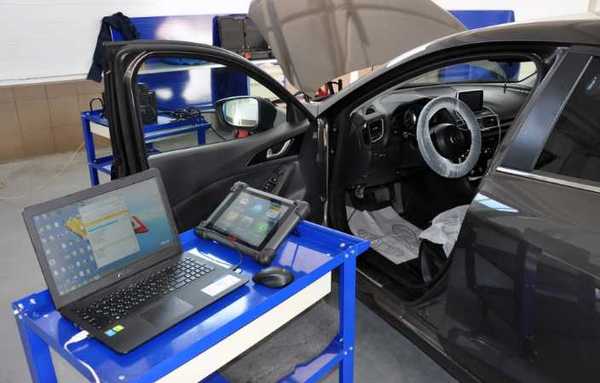

Необходимость предтюнинговой диагностики двигателя

Диагностика перед чип-тюнингом выявляет скрытые неисправности силового агрегата и смежных систем. Без неё модификация ПО может усугубить существующие проблемы: например, увеличение давления наддува турбины при износе подшипников гарантированно выведет её из строя.

Проверка включает компьютерное сканирование на ошибки ЭБУ, оценку состояния форсунок, топливного насоса, датчиков (лямбда-зонд, ДПКВ, ДМРВ), измерение компрессии и анализ выхлопных газов. Игнорирование этих этапов превращает тюнинг в лотерею с риском капитального ремонта.

Ключевые задачи диагностики

Оценка ресурса компонентов: выявление изношенных поршневых колец, цепи ГРМ или сцепления, чья надежность критична при повышении мощности.
Анализ корректности показаний датчиков: некорректные данные с ДПДЗ или ДТВВ приведут к ошибкам в новом ПО.
Проверка герметичности систем: утечки во впускном тракте или интеркулере сведут на нет калибровку топливных карт.

Параметр диагностики	Последствия при игнорировании
Компрессия в цилиндрах	Детонация, разрушение поршней
Состояние топливного насоса	Обеднение смеси, прогар клапанов
Работоспособность EGR/сажевого фильтра	Аварийный режим работы после прошивки

Без предварительной проверки чип-тюнинг превращается в рискованный эксперимент. Профессиональные тюнинг-ателье всегда настаивают на диагностике – это страхует клиента от катастрофических расходов и гарантирует стабильность результата.

Проверка и корректировка угла опережения зажигания

Угол опережения зажигания (УОЗ) определяет момент искрообразования относительно положения поршня. Оптимальный УОЗ обеспечивает полное сгорание топливовоздушной смеси при максимальном давлении в цилиндре после ВМТ. Неправильная установка угла приводит к снижению мощности, детонации или перегреву двигателя.

При чип-тюнинге производится программная коррекция карт зажигания, хранящихся в блоке управления двигателем (ЭБУ). Изменения вносятся на основе диагностических данных, режимов работы мотора и целевых характеристик (мощность, экономичность, экологические нормы). Точная настройка требует анализа показаний датчиков детонации, положения коленвала и расхода воздуха.

Процесс калибровки

Основные этапы корректировки:

Считывание текущих параметров через диагностический разъем OBD-II с использованием ПО и программатора.
Анализ заводских карт зажигания в различных режимах работы ДВС (холостой ход, частичные и полные нагрузки).
Моделирование изменений в специализированных софтверных комплексах (например, WinOLS, HP Tuners).
Проверка корректности настройки:
- Контроль детонации при ускорении
- Замер мощности на динамометрическом стенде
- Анализ температуры выхлопных газов
Фиксация оптимальных значений в прошивке ЭБУ с учетом:

Октановое число топлива Состояние двигателя

Атмосферное давление Температура впускного воздуха

Критические последствия ошибок: преждевременный износ поршневой группы при раннем зажигании, потеря КПД и перегрев клапанов при позднем угле. Профессиональная коррекция повышает крутящий момент на 5-12% и обеспечивает стабильную работу силового агрегата.

Оптимизация давления турбонаддува в бензиновых моторах

Основная цель регулировки давления турбонаддува при чип-тюнинге – повышение мощности и крутящего момента за счет увеличения массы воздушного заряда, подаваемого в цилиндры. Стандартные настройки контроллера двигателя (ЭБУ) ограничивают пиковое давление из соображений надежности узлов, экологических норм и сохранения ресурса. Программная коррекция снимает эти ограничения в безопасных пределах, перенастраивая алгоритмы управления вакуумным клапаном (wastegate) или электронным актуатором турбины.

Калибровка карт наддува затрагивает несколько параметров: целевое давление на разных оборотах и нагрузках, скорость срабатывания соленоида, коррекцию по температуре впускного воздуха и детонации. Оптимизация требует баланса – чрезмерный наддув провоцирует калильное зажигание, детонацию и перегрев турбокомпрессора. Поэтому изменения вносятся параллельно с корректировкой угла опережения зажигания, топливных карт и защитных функций ЭБУ.

Ключевые аспекты настройки

Эффективная оптимизация включает:

Построение плавной кривой наддува: Исключение резких скачков давления для снижения механических нагрузок на вал турбины и соединения.
Адаптацию к октановому числу топлива: Снижение целевого давления при использовании бензина АИ-92 вместо АИ-95/98 для предотвращения детонации.
Коррекцию работы перепускного клапана (DV): Ускорение сброса давления при сбросе газа для минимизации турбоямы и защиты крыльчатки.

Результаты грамотной оптимизации:

Параметр	Стандарт	После чип-тюнинга
Пиковое давление	0.8-1.2 bar	1.3-1.6 bar*
Максимальный крутящий момент	Достигается >3000 об/мин	Достигается ~2000 об/мин
Отклик дросселя	Задержка 1-2 сек	Минимизация турбоямы

*Конкретные значения зависят от модели турбины и запаса прочности мотора

Критически важным остается сохранение запаса прочности: давление не должно превышать конструктивные возможности интеркулера, патрубков и поршневой группы. Современные ЭБУ с обратной связью по датчику детонации и лямбда-зондам позволяют динамически корректировать наддув в реальном времени, обеспечивая стабильность работы.

Работа с параметрами топливоподачи (форсунки, ТНВД)

Корректировка параметров топливоподачи – ключевой аспект чип-тюнинга, напрямую влияющий на производительность двигателя. Программное изменение характеристик впрыска позволяет оптимизировать соотношение воздух/топливо на всех режимах работы ДВС. Инженеры тщательно адаптируют алгоритмы управления форсунками и ТНВД под конкретные задачи: повышение мощности, снижение расхода топлива или улучшение экологических показателей.

Основные регулируемые параметры включают давление топливной рампы, длительность импульса форсунок (время открытия), фазировку впрыска и производительность ТНВД. Корректировка этих значений требует точных расчётов, учитывающих данные датчиков (кислорода, давления, температуры) и текущие обороты двигателя. Неверная настройка ведёт к переобогащению/обеднению смеси, детонации или повышенной дымности выхлопа.

Ключевые направления оптимизации

Длительность импульса форсунок: Увеличение времени открытия для подачи большего объёма топлива при высоких нагрузках. Сокращение импульса на холостом ходу для экономии.
Давление в топливной рампе: Повышение давления (через управление ТНВД) для улучшения распыла топлива и эффективности сгорания.
Многофазность впрыска: Изменение количества и момента впрысков за цикл (предвпрыск, основной, допвпрыск) для снижения шума, температуры выхлопа и расхода.
Коррекция по нагрузке и оборотам: Адаптация топливоподачи под конкретные режимы работы двигателя (низкие/высокие обороты, частичная/полная нагрузка).

Параметр	Цель корректировки	Риски при ошибке
Давление ТНВД	Улучшение распыления топлива	Износ плунжерных пар, течи
Угол опережения впрыска	Оптимизация момента сгорания	Детонация, перегрев поршней
Форма импульса форсунки	Контроль задержки срабатывания	Неполное сгорание, нагар

Важно: Для дизельных двигателей критична точная синхронизация работы ТНВД и форсунок, особенно в системах Common Rail. В бензиновых моторах акцент делается на согласованность с углом опережения зажигания. Во всех случаях обязательна проверка корректности работы лямбда-регулирования после внесения изменений.

Настройка фаз газораспределения для дизелей

Оптимизация фаз газораспределения на дизельных двигателях заключается в точной корректировке момента открытия/закрытия впускных и выпускных клапанов относительно положения коленвала и циклов впрыска топлива. Это критически влияет на синхронизацию воздушных потоков, эффективность продувки цилиндров и качество газообмена при разных режимах работы мотора.

В современных дизелях с электронным управлением (например, системой Common Rail) фазы регулируются через:

Физическую замену распредвала (механический тюнинг)
Программную адаптацию параметров ЭБУ для систем с изменяемыми фазами (VVT/VVC)
Комбинированную настройку, объединяющую замену железа и перепрошивку блока управления.

Ключевые задачи настройки

Основные цели при коррекции фаз:

Улучшение наполнения цилиндров на высоких оборотах за счёт увеличения перекрытия клапанов
Снижение насосных потерь и повышение КПД на низких/средних оборотах
Оптимизация температуры отработавших газов для турбонаддува
Минимизация обратного выброса воздуха при раннем закрытии впускных клапанов

Параметр	Эффект при увеличении перекрытия клапанов	Риски некорректной настройки
Мощность	+5-12% (на высоких оборотах)	Падение крутящего момента на низах
Температура выхлопа	Снижение на 20-40°C	Перегрев клапанов/турбины
Дымность	Уменьшение при правильном сопряжении с топливными коррекциями	Рост сажеобразования

Особое внимание уделяется согласованию фаз с углом опережения впрыска и давлением наддува – ошибки приводят к повышенному расходу топлива, детонации или разрушению поршневой группы. Для моторов с EGR корректная настройка перекрытия клапанов дополнительно влияет на эффективность рециркуляции газов.

Управление системой EGR: отключение или калибровка

Система рециркуляции отработавших газов (EGR) снижает температуру сгорания в цилиндрах, уменьшая выбросы оксидов азота (NOx). Однако её работа часто приводит к накоплению сажи во впускном тракте, клапане EGR и дроссельной заслонке, что провоцирует падение мощности, неустойчивую работу двигателя и повышенный расход топлива. В рамках чип-тюнинга решаются две ключевые задачи: программное отключение EGR или тонкая калибровка её алгоритмов для оптимизации.

Отключение EGR реализуется через внесение изменений в ПО ЭБУ двигателя: блокируются сигналы на открытие клапана, игнорируются данные с датчиков системы, корректируются карты топливоподачи и угла опережения зажигания под новые условия. Это полностью устраняет проблемы, связанные с загрязнением, и может незначительно увеличить мощность за счёт более чистого впуска, но повышает уровень NOx и в некоторых регионах запрещено экологическими нормами.

Критерии выбора подхода

Калибровка EGR – более сложная процедура, требующая глубокого понимания работы системы. Настройщик изменяет:

Условия активации (обороты, нагрузка, температура)
Степень открытия клапана на разных режимах
Взаимодействие с другими системами (турбонаддув, впускные заслонки)

Цель – сохранить экологические преимущества EGR, минимизировав негативные эффекты: уменьшить сажеобразование, предотвратить раннее загрязнение, обеспечить стабильность холостого хода.

Сравнение методов управления EGR:

Параметр	Отключение	Калибровка
Экологичность	Существенное ухудшение (рост NOx)	Соответствие нормам (при грамотной настройке)
Влияние на двигатель	Устранение проблем с загрязнением, чистый впуск	Снижение интенсивности загрязнения, стабильная работа
Юридические аспекты	Нелегально в большинстве стран	Допустимо (при сохранении функционала)
Сложность реализации	Относительно проста	Требует высокой квалификации

Выбор между отключением и калибровкой зависит от целей тюнинга, экологических требований региона и технического состояния двигателя. Полное отключение актуально для гоночных авто или регионов без жёсткого контроля выбросов. Калибровка предпочтительна для повседневной эксплуатации: она продлевает ресурс системы, сохраняет экологический класс автомобиля и обеспечивает предсказуемую работу ДВС без кардинального вмешательства в его конструкции.

Правильная адаптация автомобиля после прошивки

После загрузки новой прошивки в блок управления двигателем (ЭБУ), критически важно выполнить процедуру адаптации. Это позволяет электронике перестроить свою работу под изменённые параметры и обеспечить стабильную работу всех систем. Без этого этапа возможны сбои в работе двигателя, некорректное переключение передач в АКПП или плавающие обороты холостого хода.

Адаптация сбрасывает старые настройки, накопленные ЭБУ в процессе эксплуатации (триммеры топливоподачи, параметры холостого хода, коррекции зажигания), и даёт ему возможность заново "обучиться" в условиях обновлённого программного обеспечения. Игнорирование этого шага может привести к нераскрытию потенциала чип-тюнинга или даже к некорректной работе силового агрегата.

Ключевые этапы адаптации

Адаптация дроссельной заслонки: Выполняется при помощи диагностического оборудования. ЭБУ запоминает положения "закрыто" и "открыто" для точного управления воздухоподачей.
Обучение холостому ходу: Требует прогрева двигателя до рабочей температуры (обычно 80-90°C). Двигатель должен работать на холостых оборотах 5-15 минут без нагрузки (кондиционер, фары выключены).
Адаптация АКПП (для автоматических коробок): Заключается в плавном прохождении всего диапазона скоростей с разными режимами разгона и торможения. ЭБУ коробки перестраивает алгоритмы переключений под новый крутящий момент.

Пробег для полной адаптации: Процесс завершается не мгновенно. Для стабилизации всех параметров и формирования новых долгосрочных коррекций требуется проехать от 100 до 500 километров в различных режимах (город, трасса, плавные и резкие ускорения). В этот период особенно важно избегать экстремальных нагрузок на двигатель и трансмиссию.

Что адаптируется	Как выполняется	Важность
Топливные коррекции (Long Term Fuel Trim)	Езда в разных режимах нагрузки	Высокая (влияет на расход, мощность)
Угол опережения зажигания	Разгоны под нагрузкой	Высокая (детонация, эффективность)
Система рециркуляции отработавших газов (EGR)	Автоматически при движении	Средняя (экология, стабильность ХХ)

Контроль результата: После пробега рекомендованного километража необходимо провести диагностику. Она покажет отсутствие ошибок и нормальные значения долгосрочных топливных коррекций (обычно в диапазоне ±5%). Любые значительные отклонения или сохранение нестабильной работы двигателя требуют проверки качества прошивки и корректности выполнения адаптационных процедур.

Риски для двигателя при непрофессиональном чип-тюнинге

Неквалифицированное изменение программного обеспечения ЭБУ нарушает сбалансированность заводских настроек, рассчитанных на долговечность узлов. Критические параметры – давление наддува, угол опережения зажигания, топливные карты – задаются без учета реального состояния двигателя и запаса прочности компонентов.

Ошибки в калибровках провоцируют работу мотора в аварийных режимах, которые не отслеживаются штатной диагностикой. Системы защиты от детонации или перегрева могут игнорироваться, что приводит к лавинообразному разрушению деталей при эксплуатации.

Основные опасности:

Детонация: Неправильный угол зажигания вызывает микровзрывы в цилиндрах, разрушающие поршни и стенки камеры сгорания.
Калильное зажигание: Перегрев клапанов/свечей ведет к неуправляемому воспламенению смеси до подачи искры.
Масляное голодание: Завышенные обороты и нагрузки снижают эффективность смазки, ускоряя износ шатунных вкладышей и распредвалов.

Типичные последствия:

Прогар поршней и клапанов из-за обедненной топливной смеси
Деформация шатунов при гидроударе (перелив топлива в цилиндры)
Разрушение турбины от превышения допустимого давления наддува

Ошибка тюнинга	Последствие для двигателя	Стоимость ремонта
Завышение boost pressure	Пробитие прокладки ГБЦ, деформация головки блока	от 90 000 ₽
Некорректные VVT-настройки	Задиры на кулачках распредвалов, растяжение цепи ГРМ	от 60 000 ₽
Отключение EGR/сажевого фильтра	Коксование впускных клапанов, падение компрессии	от 40 000 ₽

Важно: Большинство гарантийных случаев с «убитыми» моторами после чип-тюнинга связаны с превышением предельного крутящего момента на низких оборотах. Коленвал и КШМ испытывают ударные нагрузки, приводящие к скручиванию шестерен и разрушению поршневых пальцев.

Сохраняется ли заводская гарантия после процедуры

После проведения чип-тюнинга автомобиля заводская гарантия дилера автоматически аннулируется в большинстве случаев. Производители и официальные сервисные центры рассматривают изменение программного обеспечения ЭБУ двигателя как несанкционированное вмешательство в конструкцию. Это прямо нарушает условия гарантийного соглашения, где четко прописан запрет на модификацию штатных параметров работы систем автомобиля.

Дилеры технически могут выявить факт чип-тюнинга даже после возврата к заводской прошивке. Современные диагностические системы фиксируют:

Количество перезаписей ПО ЭБУ
Несоответствие контрольных сумм программного обеспечения
Изменение журналов работы двигателя

Возможные исключения и нюансы

Отдельные специализированные тюнинг-ателье предлагают услуги с сохранением гарантии через:

Официальное партнерство с автопроизводителями (например, ABT для Audi, Brabus для Mercedes-Benz).
Собственные гарантийные программы, заменяющие заводскую на период действия.
Установку незаметных решений (piggy-back модулей), не перепрошивающих штатный ЭБУ.

Критически важно учитывать:

Фактор	Влияние на гарантию
Страна и законодательство	В ЕС и США действуют законы, ограничивающие произвольный отказ в гарантии без доказательства связи поломки с тюнингом
Характер поломки	Гарантия на незатронутые системы (электростеклоподъемники, тормоза) может сохраняться

Перед чип-тюнингом необходимо письменно уточнить у дилера условия гарантийных обязательств и рассмотреть альтернативные варианты страховки рисков.

Легальность доработанного ЭБУ: вопросы ПДД и техосмотра

Чип-тюнинг напрямую влияет на легальность эксплуатации автомобиля, так как изменяет параметры, утверждённые производителем и зафиксированные в документах (ПТС, СТС). Согласно ПДД РФ (пункт 7.18), запрещено вносить изменения в конструкцию транспортного средства без разрешения ГИБДД. Перепрошивка ЭБУ считается именно таким изменением, если её результат выходит за рамки заводских характеристик, указанных в ОТТС (Одобрении типа транспортного средства).

Основная проблема возникает при прохождении обязательного техосмотра. Диагностика выявляет несоответствие программного обеспечения ЭБУ заводским данным. Это автоматически ведёт к отказу в выдаче диагностической карты, без которой невозможна покупка полиса ОСАГО. Даже если физически автомобиль исправен, нелегальная прошивка является формальным основанием для признания ТС не соответствующим требованиям безопасности.

Ключевые риски и последствия

Владельцам автомобилей с чип-тюнингом стоит учитывать:

Отказ в техосмотре: Скандалы с ПО ЭБУ – частая причина недопуска. Данные о прошивке сравниваются с эталонными через официальные каналы производителя.
Проблемы с ГИБДД: Инспектор вправе потребовать проверки соответствия конструкции (например, при явных признаках доработок – свист турбины, чёрный дым). Если изменение не узаконено – штраф по КоАП ст. 12.5 ч.1 (500 руб.) с требованием устранить нарушение.
Сложности при ДТП: Страховая компания может оспорить выплату по ОСАГО или КАСКО, сославшись на несанкционированное изменение ТС, повлиявшее на причину аварии.
Потеря гарантии: Дилер аннулирует гарантию на двигатель и связанные узлы при обнаружении сторонней прошивки.

Единственный легальный путь – официальное оформление изменений в ГИБДД. Это требует:

Предварительной экспертизы в аккредитованной лаборатории на безопасность доработки.
Получения свидетельства о соответствии конструкции ТС.
Внесения отметки в ПТС и СТС после осмотра автомобиля инспектором.

Процедура дорогая, сложная и редко применяется для чип-тюнинга из-за бюрократии и высоких требований к доказательству безопасности. Большинство владельцев либо мирятся с рисками, либо возвращают заводскую прошивку перед ТО или продажей.

Как проверить реальный результат: диностенд и логирование

Проверка эффективности чип-тюнинга требует объективных инструментов. Субъективные ощущения водителя ненадежны из-за адаптации к новым характеристикам и возможных погрешностей восприятия. Точную оценку обеспечивают только технические методы: диностенд для замера физических показателей и компьютерное логирование для анализа работы систем двигателя.

Комплексная проверка включает оба метода. Стенд выявляет изменения мощности и крутящего момента, а логирование диагностирует корректность взаимодействия электронных компонентов в реальных условиях. Игнорирование любого из этапов повышает риски скрытых проблем: детонации, переобогащения смеси или перегрева.

Диностенд: лабораторные измерения

Роликовый стенд создает контролируемые условия для сравнения заводских и тюнинговых характеристик. Автомобиль фиксируется, ведущие колеса размещаются на барабанах, которые имитируют нагрузку. Основные этапы теста:

Запуск двигателя с последовательным увеличением нагрузки до красной зоны тахометра
Фиксация мощности (л.с.) и крутящего момента (Нм) на всех оборотах
Сравнение графиков "до" и "после" тюнинга

Критичные параметры оценки:

Пиковая мощность	Рост на 5-15% для атмосферных ДВС, до 30% для турбированных
Крутящий момент	Увеличение в низком/среднем диапазоне оборотов
Форма кривой	Отсутствие "провалов" и резких скачков

Логирование: диагностика в реальной эксплуатации

Подключение сканера к OBD-II порту позволяет записывать параметры работы двигателя при повседневной езде. Ключевые данные для анализа:

Угол опережения зажигания и корректировки (корректность калибровки)
Фактические значения наддува турбины (соответствие целевым)
Лямбда-коррекция и состав топливной смеси
Температура охлаждающей жидкости и впускного воздуха

Продолжительная запись (15-20 минут) в разных режимах выявляет аномалии: детонационные сдвиги, превышение температурных лимитов или ошибочные адаптации. Особенно критично проверять логи после агрессивного тюнинга турбомоторов.

Процедура возврата к заводским настройкам ("откатка")

Возврат к заводским настройкам (в профессиональной среде называемый "откаткой") представляет собой процесс полного удаления чип-тюнинга из электронного блока управления (ЭБУ) двигателем. Эта операция восстанавливает оригинальное программное обеспечение, которое было установлено производителем автомобиля на конвейере.

Процедура выполняется специалистами с использованием специализированного оборудования: профессиональных программаторов или диагностических сканеров. Физический доступ к ЭБУ обязателен, что может потребовать его демонтажа в зависимости от модели автомобиля и расположения блока. Техник подключается к диагностическому разъёму или непосредственно к чипу памяти ЭБУ для проведения манипуляций.

Ключевые этапы откатки

Диагностика текущего состояния: Считывание и сохранение актуальной прошивки ЭБУ для возможного резервного копирования.
Поиск оригинальной прошивки: Загрузка корректной заводской программы для конкретной модели, года выпуска и "железа" ЭБУ из официальных баз данных.
Верификация и подготовка: Проверка совместимости оригинальной прошивки с аппаратной частью блока управления.
Процедура перепрошивки: Запись заводского программного обеспечения в память ЭБУ с использованием программатора или через OBD-II разъём (при поддержке методологии).
Контрольная проверка: Адаптация блока управления, сброс ошибок, тестовый запуск двигателя и проверка параметров работы систем сканером.

Важные аспекты:

Необратимость изменений: После успешной откатки все калибровки тюнинговой прошивки безвозвратно удаляются.
Риски повреждения ЭБУ: Неправильные манипуляции при перепрошивке могут вывести блок управления из строя.
Обнуление адаптаций Возврат к "заводу" сбрасывает адаптивные параметры двигателя (например, коробки передач), которые потребуют периода самообучения ЭБУ.

Типичные причины откатки	Потенциальные сложности
Продажа автомобиля	Отсутствие доступа к оригинальной прошивке
Проблемы после тюнинга (ошибки, детонация)	Аппаратные изменения (чипованный ЭБУ)
Требования дилера при гарантийном ремонте	Несовместимость версий ПО
Неудовлетворительный результат чип-тюнинга	Физическое повреждение разъёмов/проводки

Оптимальные условия эксплуатации чипованного двигателя

После проведения чип-тюнинга двигатель требует соблюдения определенных правил эксплуатации для сохранения надежности и достижения заявленных характеристик. Нарушение этих условий может привести к ускоренному износу силового агрегата или компонентов трансмиссии.

Ключевым фактором является использование топлива с рекомендованным октановым числом, указанным специалистом после прошивки ЭБУ. Применение низкооктанового бензина провоцирует детонацию, создающую критическую нагрузку на поршневую группу и шатунные подшипники.

Основные рекомендации

Качественное топливо: Только АИ-95+ для бензиновых моторов или ДТ класса Евро-5 для дизелей от проверенных заправок
Прогрев двигателя: Обязательный прогрев до рабочей температуры (80-90°C) перед активной ездой
Температурный режим: Контроль показаний датчиков температуры охлаждающей жидкости и масла

Особое внимание уделяется моторному маслу: необходимо использовать синтетические составы с допусками производителя авто и сократить интервалы замены на 20-30% по сравнению со штатным регламентом. Регулярная замена воздушного фильтра становится критически важной для защиты турбины.

При эксплуатации в экстремальных условиях (жаркий климат, горная местность, спортивная езда) рекомендуется установка дополнительных охлаждающих элементов:

Усиленный радиатор
Масляный кулер
Интеркулер увеличенного объема

Параметр	Штатный режим	Экстремальные нагрузки
Интервал замены масла	7 000 - 8 000 км	5 000 км
Контроль свечей/форсунок	Каждые 15 000 км	Каждые 10 000 км
Диагностика подвески	Сезонно	Каждые 5 000 км

Избегайте длительной работы на максимальных оборотах и давайте двигателю остыть перед глушением после интенсивной поездки. Систематическая компьютерная диагностика (минимум раз в полгода) позволяет своевременно выявлять отклонения в работе прошивки.

Сравнение стоимости чип-тюнинга с другими видами тюнинга

Чип-тюнинг выделяется доступной ценой на фоне большинства физических доработок. Средняя стоимость программного улучшения двигателя для массовых моделей составляет 5 000–15 000 рублей, тогда даже установка спортивного воздушного фильтра обойдётся в 3 000–8 000 рублей без учёта работ.

Более серьёзные модификации требуют кратного увеличения бюджета: замена выпускной системы стартует от 20 000 рублей, а установка турбокомпрессора на атмосферный двигатель достигает 150 000–300 000 рублей с учетом адаптации всех компонентов.

Сравнительная таблица затрат

Вид тюнинга	Диапазон цен (руб)	Прирост мощности
Чип-тюнинг	5 000 – 50 000	10–30%
Спорт-фильтр + глушитель	25 000 – 60 000	3–8%
Турбирование атмосферного ДВС	150 000 – 400 000	40–100%

Ключевые преимущества чип-тюнинга по стоимости:

Минимальные вложения на единицу прироста мощности – 500–1 500 руб/л.с. против 3 000–5 000 руб/л.с. для механических апгрейдов
Отсутствие затрат на регулярное обслуживание (в отличие от форсированных двигателей)
Возможность частичного возврата к заводским настройкам при продаже авто

Однако при комплексном тюнинге чип-коррекция становится обязательным этапом для согласования работы доработанных узлов, что увеличивает общие затраты, но обеспечивает корректную работу всех модификаций.

Ключевые критерии выбора надежного тюнинг-ателье

Проверяйте наличие официальной сертификации производителей программного обеспечения (например, Alientech, Dimsport, Magic Motorsport). Лицензия подтверждает доступ к оригинальным протоколам и право на легальную работу с конкретными моделями ЭБУ.

Изучите отзывы клиентов на независимых платформах (Drive2, форумы марки) и примеры реализованных проектов. Обращайте внимание на детализацию комментариев: упоминание стабильности работы, корректности диагностики, гарантийных случаев.

Технико-организационные аспекты

Диагностическое оборудование: Ателье должно располагать профессиональными сканерами (Autel, Bosch, оригинальные дилерские инструменты) для предварительной проверки состояния двигателя и анализа логов после прошивки.
Страховка ответственности: Наличие договора страхования рисков повреждения ЭБУ или силового агрегата в процессе работ.
Физическое расположение: Стационарная мастерская с ремонтной зоной предпочтительнее "гаражных" условий – это снижает риски при извлечении ЭБУ и обеспечивает стабильное электропитание.

Документальное сопровождение	Техническая политика
Обязательное предоставление договора с указанием версии ПО, контрольных параметров (мощность/крутящий момент) и гарантийных обязательств	Готовность предоставить "стоковую" (заводскую) прошивку обратно без доплат и тест-драйв после чип-тюнинга

Избегайте специалистов, предлагающих "универсальные" решения для разных моторов без адаптации под ваш VIN или отказывающихся проводить диагностику. Качественная калибровка требует анализа исходных данных конкретного автомобиля и ваших требований к эксплуатации.

Список источников

Для подготовки материала о чип-тюнинге автомобилей использовались авторитетные технические ресурсы, руководства по ремонту транспортных средств и экспертные публикации в области автомобильной электроники. Акцент делался на источники, раскрывающие принципы работы электронных блоков управления двигателем и методы их программной модификации.

Особое внимание уделялось документации, объясняющей технические аспекты изменения параметров впрыска топлива, зажигания и турбонаддува, а также материалам, анализирующим правовые и эксплуатационные последствия тюнинга. Основой послужили следующие публикации и стандартизированные материалы:

Техническая литература и стандарты

Bosch Automotive Electrics and Automotive Electronics - Роберт ГБош ГмбХ. Разделы по системам управления двигателем внутреннего сгорания.
SAE International Technical Papers - Публикации SAE J1979 (OBD-II) и исследования по калибровке ECU.
Диагностика электронных систем управления двигателями автомобилей - А. Г. Богатырев. Главы о протоколах диагностики и перепрограммировании ЭБУ.

Специализированные ресурсы

Официальные технические бюллетени Association of Technical Diagnostics (АТД)
Методические материалы National Institute for Automotive Service Excellence (ASE) по модулю продвинутой диагностики
Архивы журнала «Автоэлектроника и транспортная телематика» за 2018-2023 гг.

Октановое число топлива	Состояние двигателя
Атмосферное давление	Температура впускного воздуха
