Чистка датчика массового расхода воздуха - устройство, шаги, частые ошибки

Статья обновлена: 04.08.2025

Датчик массового расхода воздуха – критически важный элемент системы управления двигателем, который отвечает за точное измерение объема поступающего воздуха.

Загрязнение чувствительного элемента ДМРВ приводит к некорректным показаниям, ухудшению динамики автомобиля, повышенному расходу топлива и нестабильной работе силового агрегата.

Своевременная чистка датчика помогает восстановить его работоспособность без замены дорогостоящего узла.

Что такое ДМРВ и зачем он нужен в автомобиле

Датчик массового расхода воздуха (ДМРВ) – электронный компонент системы управления двигателем, отвечающий за измерение массы воздушного потока, попадающего во впускной коллектор. Он устанавливается между воздушным фильтром и дроссельной заслонкой и является ключевым звеном в обеспечении оптимальной топливовоздушной смеси.

Функционирование ДМРВ критически важно для работы современных инжекторных двигателей: на основе его данных электронный блок управления (ЭБУ) рассчитывает необходимое количество топлива для впрыска в цилиндры. От точности показаний зависят мощность, экологичность и стабильность работы мотора, включая холостой ход, разгон и расход топлива.

• Принцип работы: большинство ДМРВ используют термоанемометрический метод, где проволока или плёночный элемент нагреваются током, а ЭБУ регистрирует изменение их температуры (напряжения) под воздействием потока воздуха.
• Роль в топливоподаче: данные датчика позволяют ЭБУ соблюдать стехиометрическое соотношение воздуха и топлива (~14.7:1), необходимое для эффективного сгорания без излишков кислорода или бензина.

Нарушения в работе ДМРВ приводят к "аварийному" режиму двигателя с расчетом впрыска по показаниям датчиков положения дросселя (ДПДЗ) и распредвала (ДПРВ), что вызывает:

Симптомы	Последствия
Провалы при разгоне, троение	Снижение мощности
Плавающие обороты ХХ	Увеличение расхода топлива
Ошибки по смеси (P0171, P0172)	Повышенный износ катализатора

Основные элементы конструкции датчика массового расхода воздуха

Датчик массового расхода воздуха (ДМРВ) на современных автомобилях чаще всего имеет термоанемометрический принцип измерения. Его конструктивной основой является измерительный канал, через который пропускается часть всасываемого двигателем воздуха. Чувствительный элемент располагается строго в этом канале для обеспечения точности показаний.

Ключевые компоненты заключены в пластмассовый корпус с фланцем для крепления к воздуховоду. На выходе располагается электрический разъём, соединяющий датчик с электронным блоком управления двигателем (ЭБУ). Уплотнительные кольца обеспечивают герметичность соединения.

Основные структурные компоненты ДМРВ:

• Чувствительный элемент – Тонкая платиновая нить или керамический нагреваемый элемент с платиновым напылением, регистрирующий изменение температуры
• Термокомпенсационный резистор – Измеряет температуру входящего воздуха для коррекции показаний
• Измерительная камера – Прецизионный канал, формирующий стабильный поток воздуха вокруг чувствительного элемента
• Электронная плата – Преобразует изменения параметров чувствительного элемента в электрический сигнал постоянного тока
• Корпус из термостойкого пластика – Защищает компоненты от вибрации и загрязнений, содержит посадочные фланцы
• Защитная сетка (в некоторых моделях) – Предотвращает механическое повреждение чувствительного элемента

Принцип работы проволочного (нитевого) ДМРВ

Основой датчика служит тонкая платиновая проволока (нить), размещенная во впускном тракте двигателя после воздушного фильтра. Элемент нагревается электрическим током до температуры, стабильно превышающей окружающий воздушный поток – обычно на 100-200°С.

Проходящий через датчик воздух охлаждает нагретую проволоку. Для поддержания заданной температуры электронная схема автоматически увеличивает ток нагрева. Сила этого тока прямо пропорциональна массе проходящего воздуха, преобразуясь в выходное напряжение.

Этапы измерения расхода

1. Воздушный поток контактирует с платиновой проволокой, вызывая ее охлаждение.
2. Изменение температуры проволоки фиксируется благодаря терморезистивному эффекту (рост сопротивления при охлаждении).
3. Мостовая схема детектирует отклонение сопротивления, усиливая ток нагрева для восстановления температуры нити.
4. Величина корректирующего тока преобразуется в аналоговый сигнал напряжения (0-5 В).
5. ЭБУ двигателя рассчитывает массовый расход воздуха на основе полученного напряжения.

Принцип работы пленочного ДМРВ

Основной элемент датчика – термоанемометрическая пленочная пластина из кремниевой подложки с нанесенными тонкопроводящими резисторами. Один резистор выступает нагревателем, а два других расположены последовательно по потоку воздуха для измерения температуры до и после нагрева.

Принцип базируется на поддержании постоянной разницы температур между нагревателем и встречным воздушным потоком. Проходящий через датчик воздух охлаждает нагревательный элемент, что требует увеличения тока для сохранения температурного баланса. Величина этого тока пропорциональна массе потока воздуха.

Физические основы функционирования

1. Воздух проходит через измерительный канал, охлаждая нагреватель и верхний температурный сенсор
2. Электронная схема мгновенно увеличивает мощность нагрева для компенсации теплопотерь
3. Ток нагревателя измеряется мостовой схемой и преобразуется в аналоговое напряжение (0–5 В)
4. Выходной сигнал прямо пропорционален массе воздуха: чем больше поток, тем выше напряжение
5. Точное позиционирование сенсоров учитывает турбулентность потока для линейной характеристики

Место расположения ДМРВ в подкапотном пространстве

Датчик массового расхода воздуха (ДМРВ) всегда устанавливается во впускном тракте двигателя, между воздушным фильтром и дроссельным узлом. Он крепится непосредственно к корпусу воздушного фильтра либо вмонтирован в патрубок воздуховода, что обеспечивает замер всего всасываемого мотором потока на начальном этапе его поступления.

Визуально ДМРВ идентифицируется по характерному пластиковому корпусу цилиндрической или прямоугольной формы (в зависимости от модели авто) с электрическим разъемом на 4-6 контактов. Ключевые ориентиры для поиска:

• Воздуховод после фильтра: Ищите элемент, врезанный в гофрированный резиновый/пластиковый рукав
• Размещение у короба фильтра: Часто закреплен винтами на выходной части корпуса воздухоочистителя
• Направление магистрали: Располагается строго перед дроссельной заслонкой на пути следования воздуха к коллектору

Симптомы неисправности ДМРВ, указывающие на необходимость чистки

Неустойчивая работа двигателя на холостом ходу – основной признак загрязнения ДМРВ. Обороты самопроизвольно изменяются (плавают от 500 до 1500 об/мин), возможны подергивания и вибрации. Двигатель глохнет при резком сбросе газа, особенно после движения на высоких скоростях.

Ухудшение динамики разгона и отклика педали акселератора. Автомобиль становится «тупеющим», слабо реагирует на нажатие газа, требуется больше времени для набора скорости. Проявляется «провал» при резком ускорении – кратковременная потеря тяги в первые секунды после нажатия на педаль.

Распространенные косвенные симптомы

• Повышенный расход топлива (до 15-30%) из-за некорректного расчета воздушной массы
• Затрудненный запуск двигателя «на горячую» (требуется несколько попыток)
• Рост СО в выхлопе и запах бензина из-за обогащения топливной смеси
• Снижение максимальной мощности двигателя, особенно заметное при обгонах
• Периодическое зажигание Check Engine с ошибками P0100-P0104 (не связанными с проводкой)

Плавают обороты на холостом ходу: связь с ДМРВ

Колебания холостых оборотов – распространенный симптом загрязнения ДМРВ. Накопившиеся на чувствительном элементе (пленке или нити) отложения масла, пыли и грязи искажают показания расхода воздуха. ЭБУ двигателя получает неверные данные, что приводит к нарушению формирования топливовоздушной смеси.

Конкретно плавающие обороты возникают из-за того, что ЭБУ не может стабилизировать смесь при нестабильном сигнале с датчика. При обедненной смеси (недостаток топлива) обороты резко падают, при попытке компенсации – скачкообразно возрастают. Этот сбой особенно заметен на холостом ходу, когда нагрузка минимальна, а работа других систем (РХХ, ДПДЗ) стабильна.

Ошибки при чистке, усугубляющие проблему

Неправильная чистка может не решить проблему "плавающих" оборотов, а разрушить датчик или привести к другим нарушениям:

• Применение агрессивных растворителей (ацетон, карбклинер, "WD-40"): Разъедают защитное покрытие или сам кремниевый чувствительный элемент, необратимо меняя его характеристики.
• Механическое воздействие (ватные палочки, кисти, сжатый воздух): Высокий риск повреждения/обрыва тончайшей измерительной нити (проволоки) или нежных пленочных сенсоров.
• Пройгнорированная просушка: Остатки чистящей жидкости на сенсоре после сборки искажают показания, имитируя загрязнение или вызывая работу на аварийных картах.
• Очистка без демонтажа с авто: Невозможность тщательно обработать узел и обеспечить полное высыхание.

Важно помнить, что плавающие обороты могут вызывать и другие неисправности: негерметичность впуска (трещины патрубков, забитый КВКГ), сбои РХХ, утечки вакуума. Диагностика ДМРВ (замер напряжения или сравнение с эталоном на сканере) обязательна перед чисткой. Если после аккуратной процедуры проблема осталась – необходима комплексная проверка и, вероятно, замена узла.

Повышенный расход топлива как сигнал о загрязнении ДМРВ

Загрязнение чувствительного элемента ДМРВ препятствует его способности точно измерять количество воздуха, поступающего в двигатель. Образуемая пленка из масляного нагара и пыли снижает теплопередачу и искажает выходной сигнал. Вследствие этого датчик передает в ЭБУ данные о меньшем объеме воздуха, чем фактический.

Электронный блок управления, основываясь на искаженных показаниях, рассчитывает впрыск топлива для бедной смеси. В реальных условиях это приводит к снижению мощности, увеличению времени разгона и неустойчивой работе на холостом ходу. Для поддержания требуемой мощности водитель вынужден сильнее нажимать на педаль газа, что вызывает повышенный расход горючего.

Ключевые механизмы влияния:

• Ошибка измерения потока: пленка загрязнений экранирует термистор, регистрирующий массовый расход
• Некорректная коррекция смеси: ЭБУ увеличивает время впрыска, ошибочно считая смесь переобедненной
• Компенсаторное поведение: нехватка мощности компенсируется добавлением газа через акселератор

При игнорировании этого симптома последствия усугубляются: возрастает нагрузка на каталитический нейтрализатор, возникают пропуски зажигания, значительно падает эффективность работы силового агрегата.

Необходимые инструменты для безопасного снятия датчика

Снятие ДМРВ требует исключительной аккуратности и применения специального инвентаря. Пренебрежение этим правилом гарантированно приведет к выходу из строя дорогостоящего узла. Подготовьте все до начала работ, чтобы минимизировать время контакта датчика с внешней средой и предотвратить случайные повреждения.

Использование непредназначенных инструментов – ключевая причина физических дефектов корпуса, обрыва контактов или разрушения чувствительной нити. Помните: любое механическое воздействие на измерительный элемент внутри корпуса недопустимо. Строго следуйте перечню и избегайте импровизаций.

Основные приспособления:

• Торцевой ключ-трещотка или головка на 10 мм (реже 7 мм) – для откручивания крепежных болтов
• Удлинитель к головке – для удобного доступа к глубоко расположенным болтам
• Отвертка с крестообразным шлицем (PH2) – если датчик зафиксирован саморезами

Защита и вспомогательные средства:

• Перчатки без ворса (нитриловые) – предотвращают загрязнение контактов кожным жиром
• Пластиковая клипса-фиксатор – для отсоединения электрического разъема без использования металлических инструментов
• Чистящий состав для ДМРВ (специальный аэрозоль без ацетона) – не применяйте "карбклинер" или WD-40
• Медицинский спирт и ватные палочки – для обработки разъема при сильных загрязнениях (опционально)
• Чистая сухая салфетка без ворса – для предварительной очистки корпуса перед снятием

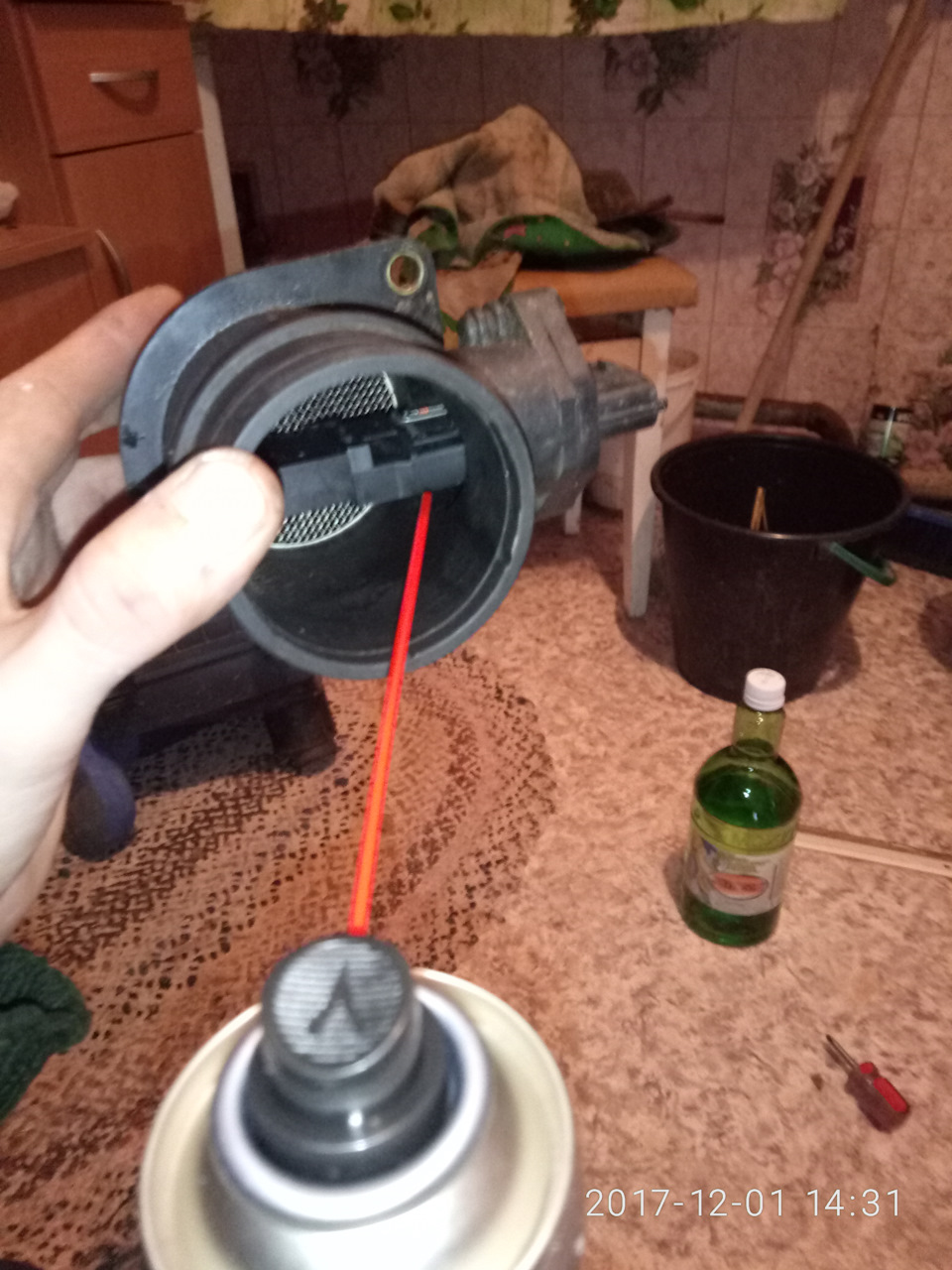

Выбор очистителя: безопасные составы для ДМРВ

Чувствительные элементы ДМРВ крайне уязвимы к агрессивным и маслосодержащим составам. Использование неподходящих средств провоцирует образование токопроводящей пленки на платиновых нитях или термоэлементе, что приводит к необратимой погрешности показаний. Отсутствие остаточных следов после испарения – обязательное требование к любым очистителям.

Оптимально применять специализированные аэрозоли на основе быстросохнущих растворителей без добавления масел, силикона и присадок. Средство должно находиться в герметичной аэрозольной упаковке с распыляющей трубкой для точечной обработки во избежание контакта с корпусом датчика и плоскостью разъема.

Допустимые варианты:

• Специальные очистители ДМРВ (Liqui Moly Pro-Line, CRC MAF Sensor Cleaner, Mannol 9987) – созданы для термоанемометрических датчиков, нейтральны к заводскому покрытию
• Изопропиловый спирт 99% – бюджетное решение при отсутствии доступа к специализированной продукции, требует контроля за чистотой нанесения

Жесткие ограничения:

Запрещенные составы	Причина
WD-40 и аналоги	Масляная пленка изменяет сопротивление и теплоотдачу
Ацетон, бензин, уайт-спирит	Разрушают полимерные части корпуса и сенсора
Сжатый воздух	Риск механической поломки нитей накала

При сомнениях в составе продукта проведите тест на совместимость: распылите на стекло или пластик и оцените наличие масляных разводов после высыхания. Использование дистиллированной воды или растворителей с низким показателем летучести категорически недопустимо.

Запрещенные химикаты, разрушающие чувствительный элемент

Категорически запрещено использование чистых агрессивных растворителей и сильнодействующих химикатов: ацетон, толуол, бензол, ксилол, дихлорэтан или сольвент. Эти вещества разрушают полимерные покрытия и микроскопические проводящие слои (платиновое напыление на проволоке или пленке), а также повреждают изоляционные элементы корпуса датчика.

Не применяйте средства, оставляющие масляные или несмываемые остатки: керосин, бензин, универсальные очистители типа WD-40, жидкости для чистых карбюраторов (включающие тетраэтилсвинец), эфиросодержащие составы и преобразователи ржавчины. Даже следовые количества этих веществ нарушают теплопередачу и изменяют электрическое сопротивление чувствительного элемента, вызывая необратимый сдвиг показаний.

• Составы с абразивными или аммиачными компонентами (например, бытовые стеклоочистители): разъедают контакты.
• Перекись водорода или хлорсодержащие растворы: провоцируют коррозию сенсорной нити.
• Щелочные очистители (сода, каустик): разъедают керамические основания.

Отключение минусовой клеммы АКБ перед началом работ

Перед любыми манипуляциями с датчиком массового расхода воздуха (ДМРВ) критически важно обесточить бортовую сеть автомобиля. Для этого необходимо отсоединить минусовую клемму от аккумуляторной батареи. Данная мера исключает риск короткого замыкания при случайном контакте инструментов с токопроводящими элементами и защищает чувствительную электронику ДМРВ от скачков напряжения.

Отсоединение клеммы проводят в строгом порядке: сначала ослабляют затяжную гайку на минусовом выводе АКБ рожковым ключом на 10 мм, затем аккуратно сдвигают клемму вверх. Изоляция контакта плотной тканью предотвратит случайное замыкание. Параллельно требуется выждать 10-15 минут для сброса остаточного заряда в конденсаторах ЭБУ и обнуления адаптационных параметров двигателя.

Ключевые правила при отключении питания

• Выбор клеммы: Только минусовой провод снимается первым. Отсоединение плюсовой клеммы вначале может спровоцировать КЗ при касании кузова.
• Фиксация провода: Отведенный кабель надежно закрепляется в стороне от токовыводов АКБ (например, пластиковым хомутом).
• Контроль параметров: После подключения аккумулятора потребуется калибровка ДМРВ и восстановление настроек магнитолы/стеклоподъемников.

Опасные ошибки:

1. Попытки работы без отключения АКБ – высокий риск выхода из строя электронных компонентов.
2. Снятие плюсовой клеммы вместо минусовой – создает опасность замыкания на массу при монтаже.
3. Проверка ДМРВ "на искру" мультиметром при подключенном питании – гарантированно повреждает платиновые нити датчика.

Визуальная диагностика состояния датчика перед чисткой

Перед попыткой очистки ДМРВ критически важно провести его тщательный внешний осмотр. Эта процедура позволяет выявить повреждения, не устраняемые чисткой, и оценить степень загрязнения рабочих элементов.

Осмотр следует проводить при хорошем освещении, возможно с использованием фонарика и увеличительного стекла для мелких деталей. Датчик необходимо аккуратно извлечь из корпуса воздуховода, отсоединив электрический разъем.

Ключевые аспекты осмотра

1. Состояние корпуса и элементов:

• Трещины и сколы: Проверьте корпус датчика (особенно пластиковые части) и сам измерительный элемент на наличие механических повреждений. Любая трещина чаще всего означает необходимость замены датчика.
• Сетка и входной канал: Осмотрите защитную сеточку перед чувствительным элементом на предмет сильных механических засоров крупными частицами. Оцените чистоту внутренних каналов датчика.

2. Обследование чувствительного элемента:

Тип элемента	Что искать	Последствия
Платиновая нить (накаливания)	Налет пыли, масляной пленки, паутины, следы ожогов (потемнение, истончение, разрыв нити)	Искажение показаний расхода, выход из строя при обрыве
Кремниевый элемент (сенсорная пластина)	Масляная пленка, забитые грязью микроотверстия канала обхода, повреждения	Нарушение теплопередачи и чувствительности

3. Электрическая часть:

• Состояние контактов разъема: Проверьте штекер датчика и ответную часть в жгуте проводов автомобиля. Ищите окислы (зеленоватый или белый налет), коррозию, загрязнение (дорожная грязь, масло), выгорание (почернение пластика контактов), неплотную посадку или повреждение фиксатора.
• Целостность проводов: Осмотрите видимый участок жгута на предмет перетирания, расплавления изоляции от контакта с горячими частями двигателя, разрывов.

Этапы визуальной диагностики:

1. Извлечение датчика из воздуховода.
2. Осмотр внешнего корпуса и защитной сеточки на повреждения и крупные загрязнения.
3. Исследование чувствительного элемента (нити или пластины) через отверстие воздуховода или, если конструкция позволяет безопасно, с небольшим смещением защитной сетки при необходимости (осторожно!).
4. Осмотр электрического разъема датчика и ответной части жгута.
5. Проверка состояния жгута проводов питания датчика возле разъема.

Типичные ошибки при визуальной диагностике:

• Отсутствие осмотра перед чисткой – попытка очистить заведомо поврежденный датчик.
• Небрежность при осмотре мелких деталей чувствительного элемента и контактов.
• Попытка почистить механически поврежденный элемент (оборванная нить, треснувшая пластина) или датчик с внутренними трещинами корпуса.
• Игнорирование состояния электрического разъема и проводов – проблемы которых часто маскируются под отказ самого ДМРВ.

Отсоединение электрического разъема ДМРВ

Перед отсоединением разъема снимите клеммы с аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ. Убедитесь, что двигатель полностью остыл, и зафиксируйте автомобиль на стояночном тормозе. Найдите разъем датчика массового расхода воздуха (ДМРВ), расположенный на корпусе воздушного фильтра между впускным патрубком и фильтрующим элементом.

Визуально определите тип фиксатора на разъеме – обычно встречаются пластиковые защелки с подпружиненными язычками или рычажковыми замками. Не применяйте силу: внимательно изучите механизм крепления во избежание поломки уязвимых пластиковых элементов. При наличии грязи аккуратно очистите зону вокруг разъема мягкой щеткой перед расстыковкой.

Правильный порядок отсоединения:

1. Надавите пальцем на фиксатор-язычок (наиболее распространенный тип).
2. Потяните корпус разъема строго вдоль оси штырей без перекоса.
3. Для рычажных замков: перед снятием поднимите рычаг до упора.

Критические ошибки:

• Вырывание разъема без отжатия фиксатора – приводит к облому крепежных элементов.
• Применение отверток и других инструментов – высокий риск повреждения контактов или корпуса.
• Перекос при снятии – деформация штырей или гнезд.
• Попытка отсоединения без сброса давления в топливной системе (на инжекторных авто) – может спровоцировать выброс бензина.

Техника безопасного откручивания крепежных винтов

При демонтаже крепежных винтов Датчика Массового Расхода Воздуха (ДМРВ) критически важно соблюдать технологию откручивания. Пластиковый корпус датчика и хрупкие внутренние элементы требуют осторожности – грубое воздействие приводит к деформации резьбовых отверстий и полной замене узла.

Используйте специальный инструмент с магнитным наконечником и четко соответствующую размеру головки винта биту (обычно "звездочка" TORX T20 или крестовая PH2). Предварительно очистите шлицы креплений мягкой кистью от грязи, чтобы избежать соскальзывания инструмента при работе.

1. Зафиксируйте биту в шляпке винта строго перпендикулярно поверхности без перекоса
2. Приложите несильное вдавливающее усилие во избежание проскальзывания
3. Поворачивайте инструмент плавно против часовой стрелки короткими рывками
4. При сопротивлении винта нанесите каплю очистителя контактов WD-40 на резьбу и выждите 2-3 минуты
5. Сразу помещайте выкрученные винты в герметичный контейнер, исключая потерю метизов

Типичные нарушения техники безопасности

Ошибка	Риск	Профилактика
Применение обычной отвертки	Срыв шлицов винта	Использовать биты с рельефной поверхностью
Косая установка инструмента	Деформация посадочных колодцев	Контроль угла до полного вкручивания биты
Рывковое выкручивание	Облом пластиковых стоек корпуса	Поэтапное ослабление с паузами
Работа без осевого давления	Выскакивание биты и повреждение платы	Фиксация ладонью на тыльной стороне инструмента
Хранение винтов на корпусе двигателя	Попадание метизов в движущиеся части	Немедленная изоляция в контейнер

Извлечение корпуса датчика из воздушного тракта

После отключения электрического разъёма необходимо аккуратно демонтировать корпус датчика массового расхода воздуха (ДМРВ) из воздуховода. Крепление узла чаще всего осуществляется двумя способами: при помощи хомутов-стяжек на гофре воздухозаборного патрубка или посредством винтовых соединений через фланцевые отверстия. На этом этапе критически важно избегать резких механических усилий и ударов по пластиковому корпусу датчика.

Перед извлечением визуально определите тип крепления и подготовьте необходимый инструмент – обычно крестовую отвёртку либо плоскогубцы для ослабления пружинных хомутов. Снимите крепёжные элементы, осторожно потяните корпус ДМРВ вдоль оси патрубка, избегая перекосов, чтобы не повредить чувствительные измерительные элементы внутри. Если датчик «прикипел», обработайте стык аэрозольным очистителем карбюратора и дайте растворителю время подействовать, прежде чем повторять попытку.

Ключевые правила:

• Избегайте касания внутренних платиновых нитей или сетки термосенсора пальцами
• Не используйте рычажные инструменты (отвёртки, монтажные лопатки) для принудительного демонтажа
• Положите отсоединённый датчик на чистую мягкую поверхность элементом чувствительности вверх

Осмотр резинового уплотнительного кольца на целостность

Тщательно проверьте резиновое кольцо, расположенное между корпусом ДМРВ и воздуховодом. Убедитесь в отсутствии микротрещин, разрывов или деформаций, вызывающих неравномерную компрессию при затяжке. Особое внимание уделите внутренней поверхности, контактирующей с фланцем: даже незначительные задиры нарушают герметичность.

Используйте фонарик для выявления скрытых дефектов. Сожмите кольцо пальцами – упругая резина должна быстро восстанавливать форму без остаточной деформации. Остатки топливной пыли или масляные пятна на кольце – косвенные признаки пропуска воздуха.

Критерии оценки состояния кольца

Признак	Исправное состояние	Повреждение
Поверхность	Гладкая, без пор и потертостей	Трещины, вздутия, затвердение
Форма	Равномерно круглая по всему периметру	Сплющивание, утончение участков
Эластичность	Мгновенное восстановление после сжатия	Остается деформированным

Последствия установки поврежденного кольца:

• Подсос неучтенного воздуха – искажение показаний ДМРВ
• Загрязнение чувствительного элемента пылью
• Нестабильные обороты холостого хода
• Повышенный расход топлива

Фиксация положения крепежных элементов

Тщательно зафиксируйте исходное положение всех крепежных элементов перед демонтажем датчика, используя метод цифровой фотосъемки или схематичную зарисовку на бумаге. Особое внимание уделите ориентации фланца ДМРВ относительно корпуса воздуховода и взаимному расположению резиновых уплотнителей – даже минимальное смещение при повторной установке вызовет подсос неучтенного воздуха.

Обязательно слейте остатки топлива из патрубков в отдельную емкость до извлечения датчика для предотвращения залития электронной платы. Мелкие винты и шайбы поместите в герметичный контейнер, немедленно закрыв его крышкой – их потеря приведет к невозможности обратной сборки узла.

Технологические риски при демонтаже

• Деформация монтажного фланца при чрезмерном усилии
• Нарушение угла установки крепежных шпилек относительно плоскости датчика
• Отрыв проводных разъемов без разблокировки фиксирующей клипсы

Критические нарушения:

1. Перетяжка резьбовых соединений при обратной сборке свыше 8 Н∙м
2. Установка датчика с перекосом относительно впускного тракта
3. Неучтенная потеря технологических дистанционных проставок

Неправильно:	Правильно:
Демонтаж без меток на коллекторе	Нанесение маркером реперных точек на фланец
Хранение болтов россыпью в кузове	Выкручивание с немедленной фиксацией на временной матрице

Распыление очистителя на контакты разъема

Контакты разъема ДМРВ подвержены окислению и загрязнению, что вызывает нарушение электрического соединения и искажение сигналов. Нестабильная работа датчика приводит к появлению ошибок в системе управления двигателем.

Отключите разъем от датчика, тщательно обработайте очистителем контактов металлические штырьки и гнезда с обеих сторон разъема. Распылите средство короткими нажатиями, избегая чрезмерного увлажнения. Дождитесь полного испарения состава (примерно 1-2 минуты) перед обратной установкой разъема.

Типичные ошибки при обработке

1. Применение неподходящих средств – использование WD-40, спирта или бензина вызывает образование изолирующей пленки на контактах.
2. Затопление разъема – избыток жидкости проникает под изоляцию, вызывая коррозию проводников.
3. Подключение до полного высыхания – остатки очистителя создают межконтактные замыкания при подаче напряжения.

Удаление грязи с поверхностного датчика температуры ДМРВ

Поверхностный датчик температуры (сенсорный элемент) в ДМРВ представляет собой платиновую нить или тонкоплёночный резистор, открытую часть которого необходимо очищать предельно осторожно. В ходе эксплуатации на нём скапливается масляная плёнка, пыль и грязь, что искажает показания расхода воздуха.

До начала работ снимите датчик с автомобиля, отсоединив разъем питания. Удерживайте корпус ДМРВ так, чтобы чувствительный элемент был доступен для обработки. Категорически запрещено касаться сенсора пальцами, щётками или абразивными материалами.

Правильный алгоритм очистки:

1. Нанесение спецсредства: Используйте только очиститель для ДМРВ (Liqui Moly, Mannol). Распылите состав с расстояния 10-15 см, делая 4-5 коротких нажатий на распылитель.
2. Естественное высыхание: Положите датчик в чистое место на 15-20 минут для полного испарения жидкости. Не применяйте сжатый воздух или салфетки.
3. Визуальная проверка: Убедитесь в отсутствии разводов и механических повреждений. При необходимости повторите процедуру максимум 1 раз.

Критические ошибки:

Неверное средство	Спирт, ацетон, карбклинер	Разрушают напыление сенсора
Физический контакт	Ватные палочки, кисти	Обрыв платиновой нити, микроцарапины
Нарушение сушки	Принудительный обдув/прогрев	Термодеформация, образование плёнки

Обработка чувствительного элемента внутри корпуса

Чувствительный элемент (пленочный или нитевидный термоанемометр) расположен внутри входного канала корпуса ДМРВ. Он представляет собой тонкую платиновую нить или кремниевый кристалл с напыленными платиновыми дорожками, зафиксированными между защитными сетками. Любое неосторожное воздействие приводит к необратимому повреждению.

Демонтируйте узел ДМРВ с воздуховода согласно инструкции производителя. Удерживая корпус датчика разъемом вниз, аккуратно распылите специализированный очиститель для ДМРВ с расстояния 5-7 см на чувствительный элемент и измерительные термопары. Не используйте: сжатый воздух, ватные палочки, ткань, WD-40. Дайте жидкости полностью стечь естественным путем в течение 5-10 минут.

Типичные ошибки при обработке

• Механический контакт: протирание элемента палочками или кисточками деформирует платиновые нити
• Агрессивные составы: эфиры, ацетон или карбклинер разрушают антикоррозийное покрытие
• Неполная просушка: включение электропитания при остатках жидкости вызывает короткое замыкание
• Нарушение калибровки: изменения в темпическом сопротивлении элемента без ПО

Обработка допускается только при устойчивых загрязнениях. После 3-4 неудачных чисток датчик подлежит замене - чувствительные слои невосстановимо истираются жидкостью.

Как избежать механических повреждений проволоки/пленки

Необходимо полностью исключить прямой контакт с измерительными элементами после демонтажа ДМРВ с автомобиля. Даже минимальное касание пальцами, ватными палочками или инструментами вызывает деформацию микропроволоки и тонкой платиновой пленки. Эти компоненты не подлежат восстановлению после физического воздействия.

Очистку проводите исключительно специализированными жидкостями, нанесенными методом мелкодисперсного распыления через сопло баллончика. Не допускается заливка или обильная пропитка чистящим составом дозирующего узла. Использование растворителей на основе ацетона, бензина или агрессивных углеводородов приводит к растворению защитного лакового покрытия проводов и нарушению калибровочных параметров.

Критические правила при обработке

1. Запрещена протирка поверхностей: Любые попытки механически удалить загрязнения салфеткой, кисточкой или сжатым воздухом неизбежно повреждают хрупкую конструкцию.
2. Только вертикальное положение: Держите корпус демонтированного датчика строго вертикально при обработке. Размещение под углом вызывает скопление излишков жидкости на чувствительных элементах.
3. Направление распыления: Распыляйте чистящий состав параллельно плоскости пленки/проволоки с расстояния 10-15 см. Избегайте подачи струи перпендикулярно поверхности.

Контрольный признак правильной очистки: Чистящая жидкость должна стекать самостоятельно исключительно под действием силы тяжести без принудительного встряхивания или продувки. Прикладывание внешних усилий для удаления избытка состава гарантированно выведет датчик из строя.

Оптимальное расстояние распыления очистителя

Недостаточное расстояние (менее 5-7 см) грозит механическим повреждением тонких проволочек или пленочных элементов ДМРВ струей очистителя. Налипание излишков средства может образовать трудноудаляемый налет, снижая чувствительность датчика или выводя его из строя.

Чрезмерно большое расстояние (свыше 20-25 см) приводит к неэффективной очистке. Средство не проникает между частями чувствительного элемента или испаряется до контакта с поверхностью, оставляя загрязнения на стенках канала и контактах.

Оптимальным считается расстояние 10-15 см

• Струя распыленного состава достигает поверхности с достаточной силой для разрушения загрязнений (пыль, смолы, масляная пленка)
• Исключается риск физического повреждения хрупкой сенсорной части
• Распределение средства происходит равномерно
• Излишки жидкости стекают естественным путем, не образуя толстого слоя

Ключевые правила распыления:

1. Делайте короткие нажатия на распылитель (1-2 секунды)
2. Двигайте баллончик вдоль элемента для полного покрытия
3. Дайте очистителю размягчить грязь (1-2 минуты), не удаляя его сразу
4. Используйте только специализированные очистители для ДМРВ (без агрессивных растворителей)

Технология "продувки" внутренних каналов ДМРВ

Продувка каналов расходомера выполняется для удаления пыли, масляных отложений и мелкого мусора, блокирующих чувствительные элементы. Для работы потребуется баллончик со сжатым воздухом (давление не более 3-4 бар), медицинский шприц объёмом 10-20 мл с тонкой иглой, а также чистая безворсовая салфетка. Запрещено использовать растворители, зубные щётки, ватные палочки или бытовые компрессоры – высокое давление или абразивные материалы разрушат платиновые нити термоанемометра.

Снимите датчик с воздушного патрубка, удерживая его чувствительным элементом вверх. Осмотрите внутренние камеры при свете фонарика: тёмные пятна на стенках каналов свидетельствуют о загрязнениях. Полностью исключите физический контакт с измерительными проволоками – они расположены между пластиковыми направляющими в центральной части входного тракта.

Последовательность операций

1. Зафиксируйте ДМРВ на столе электронной платой вниз, направив воздуховодные каналы вертикально
2. Введите иглу шприца в боковые отверстия корпуса на 5-7 мм, подавайте воздух короткими импульсами (по 2-3 секунды)
3. Повторите процедуру для всех технологических отверстий, перемещая иглу по периметру сенсорного модуля
4. Протрите внутреннюю поверхность сухой салфеткой лёгкими касаниями снизу вверх
5. Выполните финальную продувку со стороны подключения воздушного фильтра под углом 45°

Этап	Контроль качества
После продувки	Блестящие стенки каналов
Перед установкой	Отсутствие конденсата

Критические ошибки включают подачу воздуха под прямым углом к чувствительным элементам (риск обрыва нитей), использование промасленной салфетки или иглы без ограничения глубины ввода. После очистки выдержите датчик 15 минут при комнатной температуре для испарения микрочастиц влаги перед установкой на двигатель.

Категорический запрет на использование ватных палочек

Микроскопические волокна ваты неизбежно отделяются при контакте с чувствительными элементами ДМРВ. Эти частицы застревают между платиновыми нитями или сеткой датчика, нарушая точность измерения потока воздуха. Даже незначительные остатки ваты создают погрешности в передаче данных на ЭБУ двигателя, что приводит к сбоям в работе мотора.

Агрессивное трение палочкой о тонкопленочные резисторы или спирали вызывает микроцарапины и деформацию калиброванного покрытия. Каждый контакт увеличивает риск необратимых изменений геометрии элементов, полностью выводя датчик из строя. Для безопасной очистки допустимо только применение специализированных аэрозолей-очистителей ДМРВ с последующей сушкой сжатым воздухом – механическое воздействие любыми предметами исключено.

Основные альтернативы:

• Аэрозольный очиститель без ацетона – распылять с расстояния 10 см
• Сжатый воздух под низким давлением (не ближе 20 см)

Важно: после промывки обязательна 20-минутная просушка перед установкой – остатки жидкости искажают показания.

Естественная сушка перед установкой: временные рамки

После очистки чувствительного элемента ДМРВ воздушным потоком в сторону контактов.

Категорически запрещено использовать для ускорения сушки фены, обогреватели или компрессоры – терморезисторы и платиновое напыление крайне уязвимы к перепадам температур и механическим воздействиям струи воздуха.

1. Минимальное время: Не менее 2 часов при комнатной температуре (+20...+25°C) и влажности до 60%.
2. Факторы влияния:
   • Температура среды: чем ниже, тем дольше сохнет элемент (при +10°C требуется до 6 часов);
   • Влажность воздуха: в дождливую погоду время увеличивается на 30-50%;
   • Качество промывки: остатки растворителя в корпусе продлевают сушку.

О полном высыхании свидетельствует отсутствие запаха химии и видимых капель. Монтаж влажного датчика вызовет ошибочные показания расхода воздуха и сбои в работе двигателя.

Контроль состояния защитной сетки датчика

Защитная сетка ДМРВ выполняет критически важную функцию: предотвращает попадание крупных загрязнений, пыли и насекомых на чувствительный термоэлемент. Её целостность и чистота напрямую влияют на точность измерения воздушного потока и корректность формирования топливовоздушной смеси.

Повреждение или сильное загрязнение сетки искажает ламинарное движение воздуха, приводит к ошибкам в показаниях расходомера, росту топливного расхода и нестабильной работе двигателя. Контроль должен проводиться регулярно при визуальном осмотре узла либо при проявлении симптомов неисправности ДМРВ.

Методика проверки и устранения проблем

Этапы контроля состояния сетки:

1. Демонтаж датчика: Отсоединить электрический разъём, ослабить хомут воздуховода и вынуть ДМРВ из корпуса воздушного фильтра, сохраняя существующую ориентацию.
2. Визуальный осмотр:
   • Проверить сетку на отсутствие вмятин, деформаций, разрывов металлического плетения.
   • Оценить уровень загрязнения: допустимо лёгкое пылевое покрытие, но скопление масляного налёта, тополиного пуха или насекомых недопустимо.

Первичная очистка (если загрязнения незначительны):

Инструмент	Техника нанесения	Примечание
Сжатый воздух	Короткие импульсы под углом 45° с расстояния 15–20 см	Не допускайте вращения вентилятора!
Мягкая кисть	Аккуратное сметание сухого мусора по направлению ячеек	Использовать кисть только с натуральным ворсом

Критические ошибки при работе с сеткой:

• Применение агрессивных растворителей, бензина или ацетона – разрушает защитное полимерное покрытие.
• Механическая чистка твёрдыми предметами (зубочистки, металлические щётки) – деформирует ячейки или рвёт сетку.
• Игнорирование замены воздушного фильтра – ускоряет загрязнение из-за попадания абразивных частиц.

При обнаружении необратимых повреждений (разрыв полотна, утрата геометрии, коррозия) сетка восстановлению не подлежит. Требуется замена всего датчика ДМРВ в сборе как неразборного узла.

Установка уплотнительного кольца в правильное положение

Перед установкой уплотнительного кольца ДМРВ тщательно осмотрите посадочное место на корпусе воздушного тракта: удалите грязь ветошью без ворса и обезжирьте поверхность изопропиловым спиртом. Убедитесь в целостности кольца – отсутствии трещин, разрывов и потери эластичности. Никогда не наносите герметики или масло на резиновый уплотнитель – это вызовет разбухание материала и деформацию.

Непосредственно перед монтажом слегка смажьте кольцо силиконовой смазкой для авторезины. Аккуратно натяните его на фланец ДМРВ до характерного щелчка, убедившись, что элемент сел в предназначенный производителем паз по всему периметру. Пальцами проверьте равномерность прилегания – зазор в 1 мм может вызвать подсос неучтённого воздуха.

Распространённые ошибки

• Перекос кольца при установке – приводит к образованию «волны» и нарушению герметичности.
• Механическое растягивание – вызывает необратимую деформацию уплотнителя
• Попадание сора под кольцо – возникает при пренебрежении очисткой посадочного места.
• Установка старого кольца с утратой эластичности – гарантирует разгерметизацию через 200-500 км пробега

Аккуратное позиционирование корпуса в воздуховоде

После очистки корпуса ДМРВ критически важно установить его обратно в воздуховод с соблюдением точного положения. Малейший перекос или смещение приводят к турбулентности воздушного потока вокруг чувствительного элемента, искажая показания расхода воздуха. Неправильная ориентация корпуса также может вызвать механические повреждения проводов или пластикового основания при затягивании хомутов.

Перед фиксацией убедитесь, что уплотнительная резинка равномерно прилегает к фланцу воздуховода без загибов. Проверьте совпадение монтажных отверстий на корпусе ДМРВ и патрубке – они должны соединяться без малейшего усилия. Обратите особое внимание на маркировку «IN» (вход) на корпусе датчика: стрелка обязана указывать строго в сторону двигателя, а выходной канал – направляться к дроссельной заслонке.

Типичные ошибки позиционирования

• Перепутанная полярность – установка датчика "задом наперёд" относительно направления воздушного потока
• Неполная посадка в посадочное гнездо – корпус висит на уплотнителе без опоры на фланец
• Пережатие корпуса – деформация пластика при затяжке хомута выше 5 Н·м

При фиксации датчика используйте динамометрический ключ с моментом затяжки 3.5-4 Н·м. После монтажа визуально проверьте соосность корпуса с воздушным каналом – зазоры между фланцем и патрубком недопустимы. Ошибки позиционирования проявляются плавающими оборотами на холостом ходу и ошибками Р0112/Р0113 в ECU.

Затяжка крепежа ДМРВ

Процедура фиксации корпуса расходомера после чистки требует строгого соблюдения установленных параметров усилия. Применение неправильного момента затяжки крепежа провоцирует деформацию пластикового корпуса ДМРВ или нарушение целостности уплотнительной прокладки. Даже минимальные изменения геометрии корпуса влияют на корректность измерения воздушного потока.

Игнорирование требований к крутящему моменту приводит к двум критическим проблемам: при недостаточном усилии возникает подсос неучтённого воздуха через зазоры, а чрезмерная затяжка деформирует чувствительные элементы. Оба случая гарантированно искажают показания датчика и требуют замены узла.

Этапы правильной затяжки

Используйте динамометрический ключ с градуированной шкалой для точного контроля:

1. Индивидуально подберите насадку под головку болта/винта вашего ДМРВ
2. Установите ключ на значение в диапазоне 2-5 Н·м (параметр уточняйте в технической документации авто)
3. Фиксируйте крепёжные элементы по диагонали для равномерного распределения усилия
4. Выполните двойную протяжку: предварительно затяните на 80% момента, затем доведите до нормы

Типовые требования к моменту затяжки

Тип крепежа	Момент усилия (Н·м)
Монтажные болты корпуса	3.0–4.5
Винты контактной группы	1.8–2.2

Запрещено: дотягивать крепёж "на ощупь" или использовать ударные инструменты. После фиксации обязательно выполните пневматический тест на отсутствие подсоса воздуха в районе фланца ДМРВ.

Подключение электрической колодки до характерного щелчка

После установки очищенного датчика массового расхода воздуха на место, аккуратно подведите электрический разъем к его контактам, совмещая направляющие пазы. Убедитесь, что ключевой выступ на колодке соответствует пазу на корпусе ДМРВ – это гарантирует правильную ориентацию и исключает обратную установку.

Мягко нажимайте на корпус разъема ладонью или большим пальцем до появления отчетливого щелчка фиксатора. Проверьте надежность крепления, слегка потянув колодку на себя: отсутствие люфта и самопроизвольного отсоединения подтвердит правильную фиксацию. Не применяйте силу – если разъем не садится, перепроверьте положение.

Почему важен щелчок и частые ошибки

• Подключение без защелкивания: приводит к вибрационному разрушению контактов и сбоям сигнала из-за неполного прилегания клемм.
• Использование инструментов: плоскогубцы или отвертки деформируют пластиковые защелки, что нарушает герметичность разъема.
• Неочищенный контакт: окислы или грязь на штырьках ДМРВ после чистки препятствуют соединению – протрите контакты спиртовой салфеткой до монтажа.
• Повреждение уплотнителя: перекос колодки при подключении рвет резиновую прокладку на разъеме, открывая доступ влаги к электронике.

Ошибка: чрезмерное механическое усилие при разборке

Чрезмерное физическое воздействие при снятии датчика массового расхода воздуха (ДМРВ) – одна из критических ошибок, способная вывести узел из строя. Попытки грубо оторвать штекер или силой выдернуть корпус из воздуховода часто приводят к трещинам в пластмассовых деталях, срыву резьбовых креплений или внутренним повреждениям чувствительных элементов. Риск особенно высок при работе без соеденительных фиксаторов.

Игнорирование особенностей крепления конкретной модели ДМРВ – ключевая причина такой ошибки. Автовладельцы часто прилагают излишнее усилие, не убедившись в полном отключении фиксаторов разъема или зажимов на гофре воздушного патрубка. Неправильное поддевание отверткой может спровоцировать деформацию корпуса или контактов.

Последствия и типовые повреждения:

• Разрушение пластикового корпуса: трещины в месте посадки датчика или вокруг крепежных ушек
• Повреждение контактной группы: излом проводников в штекере, замыкание контактов
• Деформация чувствительной нити/сетки: смещение измерительных элементов внутри канала
• Срыв резьбы: на крепежных винтах или монтажных гнездах

Правильный алгоритм разборки:

1. Отсоедините минусовую клемму АКБ для обесточивания системы
2. Зафиксируйте фиксатор штекера (пластиковую защелку), плавно отсоедините разъем
3. Ослабьте хомуты воздуховода, закрепляющие патрубок вокруг датчика
4. Аккуратно сдвиньте гофру с фланеца ДМРВ и снимите весь узел
5. Открутите крепежные винты (при наличии) крестовой отверткой без чрезмерного усилия

Для сложных случаев (прикипание резиновых уплотнителей): предварительное нанесение силиконовой смазки по периметру посадочного места с 5-минутной выдержкой. Запрещено использование острых инструментов для поддевания корпуса – только прикладывание равномерного усилия ладонями по оси сенсора.

Ошибка: промывка горячим воздухом или кипятком

Прогрев датчика мощной струей горячего воздуха (например, строительным феном) или погружение в кипящую воду вызывает катастрофические последствия. Нагревательный элемент ДМРВ, выполненный из тончайшей платиновой нити или кремниевой пластины с напылением, крайне чувствителен к резким перепадам температур. Такое воздействие приводит к мгновенному разрушению хрупкого чувствительного элемента – нить рвется, а микроскопические резистивные дорожки на пластине отслаиваются или деформируются.

Исключаются любые методы очистки с использованием пара, кипятка, открытого огня или приборов, подающих воздух нагретый выше 40-50°C. Воздействие критически высокой температуры бесповоротно выводит деталь из строя, восстановлению она не подлежит. Попытка "продуть горячим феном после промывки для ускорения сушки" равносильна гарантированному убийству датчика.

Итог: Такие действия гарантированно приводят к необратимой поломке датчика массового расхода воздуха и необходимости его дорогостоящей замены.

Дополнительные материалы по теме Ошибка: использование WD-40 или аналогичных составов

Нанесение WD-40, карбклинера или иных универсальных очистителей на чувствительный элемент ДМРВ – грубая ошибка. Эти составы содержат агрессивные растворители (ацетон, толуол) и масляные компоненты, оставляющие после испарения токсичный налет. Пленка нарушает диэлектрические свойства сенсора, блокирует прохождение воздуха через платиновую нить или кремниевый чип, а химические добавки разъедают контактные дорожки.

Последствия проявляются стремительно: после "чистки" двигатель теряет стабильность оборотов, возрастает расход топлива, появляются ошибки Р0102 (заниженный сигнал ДМРВ) или Р0103 (завышенный сигнал). Эффект часто необратим – масляный след невозможно удалить стандартными методами, так как он спекается при нагреве сенсора во время работы двигателя.

Последовательность катастрофических изменений при контакте ДМРВ с WD-40:

1. Мгновенное загрязнение: Растворители смывают пыль, но масляные присадки обволакивают нить/чип вязким слоем.
2. Химическая коррозия: Агрессивные компоненты разъедают пленочные резисторы и золотое напыление контактов.
3. Нарушение калибровки: Точки замера воздушного потока перестают соответствовать заводским параметрам из-за изменения поверхности сенсора.

Распространенные заблуждения:

• "WD-40 испаряется без следа" – Минеральные масла в составе не улетучиваются, образуя изолирующий слой.
• "Очиститель карбюратора подходит для ДМРВ" – Даже специализированные составы для впускного тракта разрушительны для термоанемометрических датчиков.

Симптом после применения	Причина возникновения
Плавающие обороты на холостом ходу	Некорректное считывание массы воздуха из-за масляной плёнки
Рывки при разгоне	Задержка реакции сенсора на изменение потока
Постоянная ошибка "Check Engine"	Необратимое изменение сопротивления измерительных элементов

Ошибка: установка влажного датчика после чистки

Проблема возникает, когда датчик массового расхода воздуха устанавливают на место до полного высыхания очищающего состава. Даже незначительные остатки жидкости нарушают тонкий слой терморезистора, вызывая неправильный замер потока воздуха. Результатом становятся некорректные показания расхода воздуха и ошибки в работе двигателя.

При монтаже влажного ДМРВ возможны два критичных сценария: изменение химических свойств чувствительных элементов при контакте с неслетевшими остатками очистителя и формирование грязевого налета на задержавшихся каплях из-за пыли. Последствия проявляются как повышенный расход топлива, троение мотора или ошибка P0100 на горячую, поскольку электрические параметры датчика оказываются искажены.

Порядок действий для предотвращения ошибки

1. После нанесения очистителя на измерительные элементы оставьте ДМРВ для просушки минимум на 1 час в чистом помещении с низкой влажностью
2. Убедитесь визуально в отсутствии подтеков и капель: проверьте внутреннюю поверхность термоанемометрической трубки при освещении фонариком
3. Протестируйте сопротивление контактов мультиметром: стабильные показатели свидетельствуют о готовности к установке
4. Перед монтажом продуйте посадочный патрубок воздушного тракта для удаления пылевых частиц

Симптомы после неправильной установки	Требуемые действия
Плавание оборотов на холостом ходу	Повторная демонтаж-сушка в течение 2-3 часов
Появление ошибок P0102/P0103	Диагностика цепей питания и замена ДМРВ при повреждении платы

Важно помнить: использование только специализированных очистителей ДМРВ уменьшает время испарения, но не отменяет необходимость выдержки перед установкой. Категорически запрещено ускорять сушку феном или сжатым воздухом – это гарантированно повреждает микроскопические сенсоры.

Ошибка: контакт кисти или ткани с чувствительным элементом

Прямое касание проволочной сетки или резистивной пленки ДМРВ плотной кистью, ватой или тканью вызывает необратимые повреждения. Давление на нить накала или пленочный сенсор деформирует калиброванную структуру, нарушая ламинарный поток воздуха вокруг элемента. Это приводит к некорректным показаниям расхода воздуха, так как микротрещины или смещение изменяют терморезистивные свойства.

Последствия проявляются в виде ошибок двигателя (например, P0100-P0104), плавающих оборотов на холостом ходу и повышенного расхода топлива. Поверхностные очистители на основе агрессивных растворителей (ацетон, эфир) усугубляют проблему: химические реагенты разъедают напыление, а ворс кисточки или салфетки при контакте царапает слой платины.

Безопасная альтернатива очистки:

• Обильное проливание бесконтактным методом: распыление очистителя ДМРВ/карбюратора струйно на элемент с расстояния 5-7 см без протирания.
• Естественная сушка в течение 20-30 минут для испарения остатков жидкости.

Критичная ошибка: Проникновение вентилятора кистью через корпус для механического удаления грязи. Даже "мягкие" движения вызывают:

1) обрыв нити накала из-за хрупкости;

2) отслоение пленочного покрытия.

Тип повреждения	Результат
Физический контакт	Смещение сенсора, необратимое изменение параметров
Химическая коррозия	Разрушение антикоррозионного слоя, погрешности замера

Ошибка: отсутствие калибровки ЭБУ после процедуры

После чистки ДМРВ электронный блок управления (ЭБУ) продолжает использовать старые адаптационные параметры, рассчитанные под загрязнённый датчик. После вмешательства характеристики воздушного потока меняются, поэтому ЭБУ требуется переобучение для корректной интерпретации новых показаний.

Игнорирование калибровки вызывает нестабильную работу двигателя: плавающие холостые обороты, провалы при разгоне, повышенный расход топлива или ошибки типа "P0171" (бедная смесь). В некоторых случаях ЭБУ активирует аварийный режим, ограничивая мощность.

Методы калибровки:

1. Естественная адаптация: обеспечить условия для самообучения ЭБУ в движении:
   • Прогреть двигатель до рабочей температуры (90°C)
   • 10 минут ехать на скорости 60-80 км/ч с постоянной подачей газа
   • Далее 5 минут в режиме холостого хода
2. Принудительный сброс адаптаций:
   • Через диагностический разъюз OBD: сбросить адаптации ДМРВ специализированным ПО (например, Delphi или Автосканер)
   • Отключение аккумулятора на 20 минут для сброса оперативной памяти ЭБУ (помогает не на всех моделях)

Критические ошибки при калибровке:

Ошибка	Последствие
Попытка сброса адаптаций на непрогретом двигателе	ЭБУ зафиксирует некорректные параметры холостого хода
Использование нестандартных режимов движения для адаптации	Резкие ускорения, движение на высоких оборотах
Отсутствие тест-драйва после сброса	Адаптации не успевают восстановиться

Процедура адаптации ДМРВ после установки

После замены или очистки датчика массового расхода воздуха (ДМРВ) требуется процедура адаптации для восстановления корректного взаимодействия с электронным блоком управления двигателем (ЭБУ). Система должна заново скорректировать топливные карты и параметры холостого хода под параметры восстановленного датчика.

Без адаптации возможно временное ухудшение работы двигателя: плавающие обороты, дергания при разгоне, повышенный расход топлива или ошибки в памяти ЭБУ. Процесс адаптации выполняется автоматически во время движения автомобиля, но ЭБУ должен "обработать" новые данные с ДМРВ.

Порядок выполнения адаптации

1. Сброс адаптаций ЭБУ: С помощью диагностического сканера произведите сброс долгосрочных коррекций топлива (LTFT) и адаптаций холостого хода. Если сканера нет, можно временно снять минусовую клемму аккумулятора на 10-15 минут, но это менее предпочтительный метод.
2. Нейтрализация старых данных: После сброса и соединения клемм (если снимались) включите зажигание на 5 секунд, но не запускайте двигатель. Это помогает ЭБУ инициализироваться с новыми начальными параметрами.
3. Запуск и прогрев: Запустите двигатель и дайте ему поработать на холостых оборотах 5-10 минут до выхода на рабочую температуру (85-95°C).
4. Цикл "Разгон-Торможение": Совершите поездку продолжительностью 20-30 минут:
   • Чередуйте плавные разгоны до 3000-4000 об/мин (3/4 педали газа).
   • Переходите на движение внатяг (сброс газа без торможения).
   • Выдерживайте постоянную скорость (60-80 км/ч) 2-3 минуты.

Распространенные ошибки при адаптации:

Ошибка	Последствие
Пренебрежение прогревом двигателя	ЭБУ не выходит в режим адаптации из-за низкой температуры ОЖ.
Резкие динамичные ускорения "в пол"	Мешает ЭБУ стабилизировать топливную коррекцию.
Короткие поездки без цикла разгона-торможения	Система не успевает адаптировать параметры холостого хода и нагрузочные режимы.
Повторный сброс адаптаций без пробега	"Стирает" прогресс обучения, обнуляя накопленные корректировки.

Сброс ошибок ЭБУ специализированным сканером

После очистки датчика массового расхода воздуха (ДМРВ) необходимо стереть сохраненные ошибки из памяти электронного блока управления (ЭБУ). Накопленные коды неисправностей и адаптационные параметры могут искажать работу двигателя даже после устранения проблемы, поэтому сброс обязателен для корректной адаптации обновленного сигнала ДМРВ.

Специализированный автомобильный сканер (например, Launch, Autocom, Delphi) подключается к диагностическому разъему OBD-II автомобиля и позволяет взаимодействовать с ЭБУ напрямую. С его помощью выполняется поиск актуальных и сохраненных ошибок, анализ показаний датчиков в реальном времени и принудительный сброс неисправностей.

Порядок сброса ошибок

1. Заглушите двигатель и подключите сканер к диагностическому разъему (обычно расположен под рулевой колонкой).
2. Включите зажигание (без запуска двигателя) и активируйте диагностическую программу на сканере/ПК.
3. Выберите раздел "Diagnostics" → "Engine ECU" → "Trouble Codes".
4. Просмотрите список ошибок. Убедитесь, что все коды связаны с ДМРВ (например, P0100, P0102, P0103) или являются устаревшими.
5. Выберите "Clear Codes", "Erase DTCs" или аналогичную команду для удаления ошибок.
6. Подтвердите операцию. Дождитесь сообщения "Codes cleared successfully".
7. Проверьте текущие показания ДМРВ через сканер в режиме реального времени (параметр "MAF sensor data"). Стабильные значения в диапазоне 0.9–1.1 В на холостом ходу подтверждают успех очистки.

Распространенные ошибки при сбросе

• Сброс без устранения причины – ошибка появится повторно, если ДМРВ поврежден или неисправна проводка.
• Отключение АКБ вместо сканера – не всегда стирает адаптации ЭБУ, требует длительной процедуры переобучения.
• Использование дешевых OBD-адаптеров – не все поддерживают функцию сброса для конкретной марки авто.
• Попытка сброса при работающем двигателе – блокирует команду ЭБУ, рискует повредить сканер.

Признак успешного сброса	Признак ошибки
Исчезновение Check Engine на приборной панели	Сканер показывает "Pending Codes" после очистки
Корректные (не нулевые) мгновенные показания ДМРВ	Ошибка рецидивирует через 10-60 секунд
Плавная работа ДВС на холостом ходу	Сканер выдает ошибку связи "No Communication"

Проверка работы двигателя на разных режимах после чистки ДМРВ

После очистки ДМРВ обязательна комплексная проверка двигателя на всех режимах работы. Это позволяет убедиться в восстановлении корректных показаний датчика и отсутствии повреждений чувствительного элемента во время обслуживания.

Перед тестированием прогрейте мотор до рабочей температуры (85–90°C), снимите возможные ошибки ЭБУ диагностическим сканером и визуально проверьте целостность разъёма и воздуховодов.

Порядок и параметры проверки

1. Холостой ход (800–1000 об/мин): Заглушите и перезапустите двигатель 2–3 раза. Контролируйте:
   • Стабильность оборотов (допустимы отклонения ±50 об/мин)
   • Отсутствие «плавания» стрелки тахометра
2. Плавный разгон (до 3000 об/мин): Медленно нажимайте педаль газа в статичном положении автомобиля. Обратите внимание на:
   • Отзывчивость дросселя
   • Ровный набор оборотов без рывков
3. Резкое ускорение: Быстро выжмите акселератор до 4000–4500 об/мин. Критичные признаки проблем:
   • Задержка реакции более 1–2 секунд
   • Хлопки во впускном коллекторе или глушителе
4. Движение под нагрузкой: Проведите тест-драйв на ровной дороге, обращая внимание на:
   • Плавность разгона на низких и средних передачах
   • Отсутствие провалов при обгонах
   • Нормальный расход топлива

Режим	Нормальные показатели	Тревожные симптомы
Холостой ход	Ровная работа, вибрации в норме	Глохнет, сильная дрожь
Обгон (резкий разгон)	Мгновенный отклик, тяга линейная	«Провалы», детонация
Движение накатом	Плавное снижение оборотов	Рывки при сбросе газа

Важно! При появлении ошибок P0102, P0103, или ухудшении динамики повторите чистку специализированным средством либо замените ДМРВ. Использование сжатого воздуха и ватных палочек часто повреждает платиновые нити.

Контроль параметра "Расход воздуха" через диагностическое ПО

Подключите диагностический сканер к OBD-II разъёму автомобиля и запустите специализированное ПО (например, OpenDiag, DELPHI DS или VCDS). В режиме реального времени выберите параметр "Массовый расход воздуха" (MAF) из списка данных блока управления двигателем (ЭБУ). Обратите внимание на единицы измерения: чаще всего значения выводятся в кг/час или г/сек.

Оцените показания расходомера на различных режимах работы мотора. При прогретом двигателе и холостом ходе (700–950 об/мин) норма составляет 8–12 кг/час. Убедитесь, что показания плавно растут с увеличением обороты до 3500–4000 об/мин без рывков или зависаний. Резкое изменение значений при лёгком нажатии педали газа – признак исправности.

• Заниженные показания: Залипание подвижного элемента, трещины в патрубке ДМРВ
• Завышенные показания: Неучтённый подсос воздуха, загрязнение нити/плёнки датчика
• Нулевые значения: Обрыв питания/сигнальной цепи ДМРВ

Режим работы	Норма MAF	Критические отклонения
Холостой ход (750±50 об/мин)	8–12 кг/ч	<6 кг/ч или >15 кг/ч
2000 об/мин	18–24 кг/ч	<14 кг/ч или >30 кг/ч
3000–4000 об/мин	35–50 кг/ч	Нестабильность ±7 кг/ч

Сравните данные с паспортным расходом для конкретной модели двигателя. Аномалии после чистки ДМРВ свидетельствуют о необратимом повреждении сенсора или не устранённой проблеме в воздушном тракте. Проведите дополнительные проверки: после кратковременного отключения разъёма датчика повторно проанализируйте показания во всех диапазонах.

Факторы, приводящие к ускоренному загрязнению ДМРВ

Загрязнение чувствительного элемента ДМРВ происходит из-за прямого контакта с входящим воздушным потоком. Частицы пыли, масляные аэрозоли и химические отложения постепенно меняют терморезистивные свойства платиновых нитей или пленочного покрытия, вызывая неточные показания.

Некоторые условия эксплуатации и неисправности системы регулярно ускоряют оседание загрязнений. Игнорирование этих факторов ведет к частой замене дорогостоящего узла либо некорректной работе двигателя из-за погрешностей расчета топливовоздушной смеси.

• Некачественный воздушный фильтр – плохое удержание мелкодисперсной пыли производителями эконом-сегмента.
• Нарушение интервалов ТО – забитый сажей и пылью фильтр пропускает грязный воздух напрямую.
• Износ маслоотделителя картера – горячие масляные пары попадают в тракт при неисправностях системы вентиляции.
• Утечки масла из турбокомпрессора – характерно для турбированных моторов с изношенными уплотнениями.
• Эксплуатация в пыльных зонах – сельские дороги, стройплощадки усиливают абразивный износ чувствительной зоны.
• «Пробочный» режим езды – постоянные нагрузки при низком потоке воздуха не позволяют самоочищаться термоэлементу.
• Монтаж спортивных воздушных фильтров – промасляные фильтры нулевого сопротивления выделяют мелкодисперсную смазку.
• Неудачная чистка дросселя – распыление химических аэрозолей без демонтажа ДМРВ провоцирует мгновенный налет на сенсоре.

Периодичность профилактической чистки ДМРВ

Строгой регламентированной периодичности чистки датчика массового расхода воздуха (ДМРВ) производители не устанавливают, так как его ресурс рассчитан на весь срок службы автомобиля. Чистка требуется только при появлении симптомов загрязнения или после эксплуатации в сложных условиях.

Потребность в очистке определяется по косвенным признакам работы двигателя, возникающим из-за забитых грязью чувствительных элементов. Типичные сигналы:

• Плавающие обороты ХХ (особенно после прогрева)
• Подёргивания при движении на малой скорости
• Повышенный расход топлива (5-15%)
• Затруднённый запуск мотора

Рекомендуемые интервалы (при отсутствии проблем):

Условия эксплуатации	Периодичность чистки
Городской цикл, стандартные фильтры	Каждые 50-60 тыс. км
Пыльные регионы, бездорожье	Каждые 20-30 тыс. км
Глубокая прочистка сетки/нити	Только при критических загрязнениях (не чаще раза в 2 года)

Важно: Не выполняйте чистку спиртом чаще 1 раза в 6-8 месяцев – агрессивные составы постепенно разрушают платиновое напыление чувствительных элементов. При стабильной работе мотора избегайте лишних вмешательств.

Список источников

Освещение темы обслуживания ДМРВ требует привлечения авторитетных технических материалов для обеспечения точности информации. Важно опираться на проверенные данные, учитывающие нюансы конструкции и ремонта современных автомобильных систем.

Основой статьи послужили экспертные публикации от производителей комплектующих, руководства для специалистов сервисов и опыт практикующих автомехаников. Ниже представлен обзор ключевых источников, использованных при подготовке материала.

1. Руководства по ремонту и техническому обслуживанию автопроизводителей (Ford, Volkswagen, Toyota) и издательства Haynes
2. Технические бюллетени и каталоги компаний Bosch и Delphi по датчикам расхода воздуха
3. Инженерная документация SPECTROU - лаборатории диагностики топливных систем
4. Специализированные разделы порталов "За рулём" и "Авторевю" по диагностике двигателя
5. Практические вебинары учебного центра "Форум Авто Мастер" по чистке сенсоров
6. Методические рекомендации NADA по контролю герметичности впускного тракта
7. Протоколы испытаний SAFEDRIVE по воздействию чистящих составов на чувствительные элементы

Видео: Супермен | Superman (2025)


• Редуктор Томасетто Аляска - анализ конструкции, характеристик и мнений

• Разъемы ЭСУД ВАЗ - Как найти и подключиться для каждой модели

• Отзывы пользователей моторного масла Газпромнефть 5W40
