Чистка дроссельной заслонки ВАЗ-2110 своими руками

Статья обновлена: 18.08.2025

Загрязнение дроссельной заслонки – частая причина нестабильной работы двигателя ВАЗ-2110. Неровный холостой ход, провалы при нажатии на педаль газа и повышенный расход топлива сигнализируют о необходимости обслуживания этого узла.

Регулярная чистка дроссельного узла возвращает двигателю отзывчивость и снижает расход топлива. Процедура не требует сложного оборудования и выполняется в гараже за 1-2 часа. Правильная последовательность действий гарантирует результат без повреждения чувствительных элементов.

В статье подробно разберем подготовку, безопасное снятие узла, эффективные методы очистки и тонкости обратной сборки. Освоив эту операцию, вы сэкономите на услугах СТО и продлите ресурс системы впуска.

Необходимые инструменты для чистки дроссельного узла

Подготовка правильных инструментов перед чисткой дроссельной заслонки ВАЗ-2110 – ключевой этап, обеспечивающий безопасность и эффективность работ. Отсутствие нужных приспособлений может привести к повреждению узла или некачественному удалению загрязнений.

Собрать потребуется как специализированные составы для очистки, так и базовый набор механика. Все позиции доступны в автомобильных магазинах и не требуют значительных финансовых затрат.

Основной комплект

Очиститель карбюратора/дроссельной заслонки – специализированный аэрозоль (например, ABRO, Liqui Moly)
Набор крестовых и плоских отверток (размеры PH2, PZ2)
Торцовые головки на 8, 10, 13 мм с воротком и трещоткой
Чистые ветошь без ворса (микрофибра или х/б ткань)

Дополнительные материалы

Перчатки нитриловые для защиты кожи
Мягкая кисть (подойдет зубная или малярная)
Ватные палочки для труднодоступных каналов
WD-40 для обработки осей заслонки (после чистки)

Инструмент	Назначение
Очиститель	Растворение нагара и отложений
Отвертка TORX T30	Демонтаж креплений воздуховода
Ключ на 13 мм	Отсоединение клемм АКБ

Важно: запрещено использовать ацетон, бензин или агрессивные растворители – они разрушают защитное покрытие заслонки и уплотнители. При работе с электронным дросселем (Е-газ) обязательна калибровка после сборки через диагностический сканер.

Требуемые расходные материалы и очиститель

Для чистки дроссельной заслонки ВАЗ-2110 потребуются расходные материалы, обеспечивающие безопасное и эффективное проведение работ. Подготовка всех компонентов до начала процедуры ускорит процесс и исключит простои.

Ключевым элементом является специализированный очиститель, способный растворять масляные отложения и нагар без повреждения деталей. Качество средства напрямую влияет на результат очистки и долговечность узла.

Очиститель карбюратора/дроссельной заслонки – 1 баллон (объемом 400-500 мл)
Чистые ветошь или микрофибра – 3-4 шт. (без ворса)
Резиновые перчатки – 1 пара (химически стойкие)
Защитные очки – 1 шт. (для предотвращения попадания аэрозоля в глаза)
Кисточка с мягкой щетиной – 1 шт. (подойдет чистая зубная щетка)
Ключ торцевой или накидной на 10 – для демонтажа патрубков
Отвертка крестовая – для снятия креплений корпуса дросселя

Требования к очистителю: выбирайте составы с пометкой "для дроссельных заслонок" или "карбклинер". Избегайте ацетона, бензина и агрессивных растворителей – они разрушают мембрану регулятора холостого хода и антифрикционное покрытие заслонки. Оптимальны средства на основе ацетонитрила (Liqui Moly DrosselKlappen-Reiniger, ABRO Carb&Choke Cleaner, MANNOL Carburetor Cleaner).

Техника безопасности при работе с чистящими средствами

Химические составы для очистки дроссельных заслонок содержат агрессивные компоненты (ацетон, толуол, ксилол), способные вызвать ожоги кожи и слизистых оболочек. Пары этих веществ токсичны при вдыхании и могут спровоцировать головокружение или отравление.

Прямой контакт с жидкостью приводит к повреждению лакокрасочного покрытия кузова и пластиковых деталей подкапотного пространства. Несоблюдение мер предосторожности чревато возгоранием из-за высокой горючести аэрозолей.

Обязательные меры защиты

Используйте химически стойкие перчатки (нитриловые или неопреновые)
Защищайте органы дыхания респиратором класса FFP2/KN95
Надевайте очки с боковой защитой от брызг
Работайте в одежде с длинными рукавами

Правила организации рабочего пространства

Обеспечьте интенсивное проветривание гаража или работайте на открытом воздухе
Уберите источники открытого огня (горелки, сигареты) на 10 метров
Держите поблизости огнетушитель (класс В)
Используйте поддон для сбора стекающей жидкости

Действия при ЧП

Ситуация	Первая помощь
Попадание на кожу	Смыть большим количеством воды 10 минут
Вдыхание паров	Вывести пострадавшего на свежий воздух
Возгорание	Тушить огнетушителем, песком или плотной тканью

После завершения работ тщательно проветрите помещение в течение 30-40 минут. Утилизируйте использованные салфетки и остатки средства как опасные отходы – не сливайте в канализацию или почву.

Отсоединение минусовой клеммы аккумулятора

Перед любыми манипуляциями с электрооборудованием автомобиля необходимо обесточить систему. Для этого первым делом снимите минусовую клемму с аккумуляторной батареи. Данная процедура исключает риск короткого замыкания и повреждения электронных компонентов при случайном контакте проводки.

Минусовая клемма обозначена знаком «–» и обычно имеет черный или синий цвет изоляции. Она крепится к выводу аккумулятора гайкой под ключ на 10 мм. Ослабьте крепление, повернув ключ против часовой стрелки, после чего аккуратно снимите клемму с вывода. Отведите ее в сторону, исключив возможность случайного касания клеммой металлических частей кузова или самого аккумулятора.

Ключевые правила безопасности

Всегда снимайте сначала минусовую клемму, только затем плюсовую (при необходимости). Обратный порядок может вызвать короткое замыкание.
Убедитесь, что зажигание выключено, а ключ извлечен из замка перед началом работ.
Используйте только исправный инструмент с изолированными рукоятками.
Не допускайте одновременного контакта металлических частей инструмента с обеими клеммами АКБ.

После снятия клеммы выждите 5-7 минут перед продолжением работ. Это позволяет электронным системам автомобиля (включая ЭБУ двигателя) полностью обесточиться и сбросить остаточное напряжение. Игнорирование этой паузы может привести к сохранению ошибок в памяти контроллера.

Изолируйте снятую клемму чистой ветошью или резиновым колпачком, чтобы предотвратить ее случайное соприкосновение с выводом АКБ. Помните, что после обратной установки клеммы потребуется повторная адаптация электронных систем автомобиля (например, настройка холостого хода).

Снятие пластиковой защитной крышки двигателя

Пластиковая крышка закрывает верхнюю часть двигателя, защищая узлы от загрязнений и снижая шумность работы. Для доступа к дроссельному узлу её необходимо демонтировать, предварительно отсоединив мешающие патрубки и провода.

Крепление осуществляется через резиновые демпферы, насаженные на металлические шпильки ГБЦ. В зависимости от модификации могут присутствовать дополнительные фиксаторы возле маслозаливной горловины или модуля зажигания.

Инструменты и порядок действий

Чистая ветошь для протирки
Крестообразная отвертка (при наличии винтовых соединений)

Отсоедините гофру воздуховода от корпуса воздушного фильтра, ослабив хомут отверткой. Сдвиньте патрубок в сторону.
Снимите разъемы датчиков с крышки: нажмите на фиксаторы и аккуратно отсоедините колодки проводов.
Приподнимите край крышки возле одного из углов, обхватив её снизу пальцами. Покачивающими движениями вверх снимите резиновые втулки со шпилек.
Повторите операцию для оставшихся трёх демпферов, равномерно отводя крышку от двигателя.
Извлеките крышку из подкапотного пространства, избегая задевания проводов. Уложите на чистую поверхность внутренней стороной вверх.

Перед установкой очистите посадочные места демпферов на крышке и шпильках ГБЦ от грязи. При обратном монтаже следите за совпадением технологических вырезов с элементами двигателя.

Ослабление хомутов воздуховода

Найдите пластиковый патрубок воздуховода, соединяющий корпус воздушного фильтра с корпусом дроссельного узла. Он зафиксирован двумя металлическими хомутами по краям.

Для ослабления используйте отвертку с крестовым или шлицевым жалом (тип зависит от конструкции хомутов). Раскрутите винтовые зажимы, вращая их против часовой стрелки. Достаточно ослабить на 3-5 оборотов, чтобы хомут свободно перемещался по патрубку.

Важные нюансы при работе

Не снимайте хомуты полностью – это предотвратит их потерю и упростит обратную сборку.
Проверьте состояние резиновых уплотнителей патрубка – при наличии трещин или затвердевания замените их.
Если хомут «прикипел», сбрызните резьбовое соединение WD-40 и подождите 5 минут.

После ослабления обоих хомутов аккуратно стяните патрубок с дроссельного узла и корпуса фильтра. Приложите небольшое усилие вращательно-поступательными движениями, если патрубок пристал к штуцерам.

Отсоединение патрубка вентиляции картера

Найдите патрубок вентиляции картера, идущий от клапанной крышки двигателя к корпусу дроссельного узла. Обычно он выполнен из черной резины или пластика диаметром 15-20 мм. Проверьте его состояние: трещины или затвердевание материала требуют замены перед обратной установкой.

Пережмите хомут крепления патрубка к штуцеру дросселя плоскогубцами или отверткой (в зависимости от типа хомута). Сдвиньте хомут вниз по патрубку на 2-3 см для освобождения посадочного места. Аккуратно проверните патрубок на штуцере, чтобы нарушить герметичность соединения, после чего потяните его на себя. При закисании используйте плоскую отвертку для аккуратного поддевания края патрубка.

Порядок действий при демонтаже

Обесточьте авто, сняв клемму с АКБ
Очистите зону вокруг штуцера от грязи
Определите тип хомута (винтовой/пружинный)
Ослабьте хомут специальным инструментом
Прокрутите патрубок вокруг оси штуцера
Снимите резинку плавным усилием без перекоса

Важно: Не допускайте попадание мусора из патрубка в дроссельный узел – заткните отверстие чистой ветошью сразу после снятия. Осмотрите внутреннюю поверхность на наличие масляных отложений – их потребуется удалить перед обратной сборкой.

Тип крепления	Инструмент	Особенности
Винтовой хомут	Крестовая отвертка	Провернуть винт против часовой стрелки
Пружинная скоба	Плоскогубцы	Сжать усики хомута
Пластиковый фиксатор	Отвертка с тонким жалом	Поддеть защелку

Демонтаж воздушного фильтра в сборе с корпусом

Отсоедините патрубок вентиляции картера от крышки клапанов, аккуратно ослабив хомут крепления отверткой или ключом. Снимите гофрированный воздуховод, соединяющий корпус воздушного фильтра с дроссельным узлом, предварительно ослабив его хомут. Осторожно отведите шланг в сторону, не допуская резких перегибов.

Осмотрите корпус воздушного фильтра на предмет точек крепления. Найдите и открутите гайки (обычно 10мм) или винты, фиксирующие корпус к кузову. Чаще всего используется три точки крепления: две спереди и одна сзади. Используйте соответствующий торцевой ключ или головку.

Последовательность действий:

Отсоедините разъем датчика массового расхода воздуха (ДМРВ) - нажмите на пластиковый фиксатор и аккуратно снимите колодку проводов.
Ослабьте хомут патрубка вентиляции картера - используя отвертку или ключ.
Ослабьте хомут гофрированного воздуховода - на дроссельном узле.
Снимите воздуховод - потянув его назад от дросселя.
Выкрутите крепежные гайки/болты корпуса - запомните их расположение.
Приподнимите корпус фильтра вверх - освобождая его от резиновых опор-подставок.
Извлеките узел из подкапотного пространства - двигая его в сторону радиатора.

Важно: Не допускайте попадания мусора в открытые патрубки. Закройте отверстие дросселя и отсоединенные шланги чистой ветошью. Проверьте состояние резиновых уплотнителей на корпусе перед установкой обратно.

Отключение разъёма датчика положения дроссельной заслонки (ДПДЗ)

Перед демонтажем ДПДЗ необходимо обесточить систему питания автомобиля. Для этого снимите минусовую клемму с аккумуляторной батареи. Это исключит риск короткого замыкания или некорректной фиксации ошибок электронным блоком управления при отсоединении разъёма.

Локализуйте датчик на корпусе дроссельного узла – он закреплён напротив оси вращения заслонки и имеет пластиковый штекер с проводкой. Разъём фиксируется пружинящим язычком или пластиковым замком. Аккуратно нажмите на фиксатор пальцем или тонкой отвёрткой, избегая чрезмерного усилия.

Последовательность действий

Убедитесь в отсутствии напряжения в бортовой сети (клемма АКБ снята).
Визуально определите тип фиксатора на разъёме ДПДЗ.
Зажмите фиксирующий язычок (или отогните стопорную скобу) до характерного щелчка.
Плавно потяните корпус разъёма вдоль оси штекера датчика, не дёргая провода.
Проверьте состояние контактов в колодке на предмет окисления или загрязнения.

Важно: При установке разъёма обратно должен прозвучать чёткий щелчок фиксатора. Неподвижность колодки после соединения – признак правильной посадки. Повторное подключение АКБ выполняйте только после завершения работ с ДПДЗ.

Примечание: На некоторых модификациях ВАЗ-2110 возможна активация аварийного режима работы двигателя после первого запуска. Для сброса ошибки ЭБУ потребуется проехать 5-10 км или использовать диагностический сканер.

Отсоединение троса привода дросселя

Трос привода дроссельной заслонки передает усилие от педали газа к рычагу на корпусе дросселя. Перед демонтажем заслонки необходимо полностью освободить трос от креплений для предотвращения повреждений. Работа требует аккуратности, особенно при контакте с пластиковыми элементами.

Крепление осуществляется в двух точках: на регулировочном кронштейне возле дроссельного узла и непосредственно на рычаге заслонки. Сначала ослабляется натяжение, затем снимается наконечник троса. Избегайте резких движений – пластиковый фиксатор легко сломать.

Порядок выполнения

Ослабьте регулировочные гайки на металлическом кронштейне у корпуса дросселя. Ослабить нужно обе гайки (контргайку и основную), вращая их против часовой стрелки.
Сдвиньте кронштейн по резьбе в сторону салона автомобиля. Это устранит натяжение троса.
Снимите наконечник троса с рычага заслонки:
- Приподнимите пластиковый фиксатор наконечника пальцем
- Поверните наконечник перпендикулярно рычагу
- Потяните вверх, выводя из паза на рычаге

Важно: Если наконечник заклинил, сбрызните соединение WD-40. Не дергайте трос – это деформирует привод.

Выкручивание крепежных гаек крепления дросселя

Расположитесь так, чтобы получить прямой доступ к нижней части дроссельного узла. Найдите две крепежные гайки (реже три), соединяющие корпус дросселя с впускным коллектором. Они расположены симметрично по бокам фланца и часто скрыты под патрубками.

Используйте торцевой ключ на 13 мм с удлинителем для удобного доступа. Начинайте откручивать гайки против часовой стрелки, придерживая корпус дросселя свободной рукой. При сильном прикипании обработайте резьбовое соединение проникающей смазкой за 10-15 минут до откручивания.

Особенности процесса

Порядок откручивания: ослабляйте гайки крест-накрест для равномерного снятия напряжения
Сложные случаи: при ограниченном пространстве используйте карданный шарнир для ключа
Важно: не допускайте падения гаек в коллектор – придерживайте их пальцем при последних оборотах

Элемент	Характеристика
Тип крепежа	M8×1.25 (стандартная метрическая резьба)
Момент затяжки при сборке	15-20 Н·м

Аккуратное снятие дроссельного узла с впускного коллектора

Отключите минусовую клемму аккумулятора для обесточивания электроники. Дождитесь снижения давления в топливной рампе, открутив пробку штуцера контроля давления и накрыв его ветошью.

Ослабьте хомуты крепления воздуховода к корпусу воздушного фильтра и дроссельному узлу. Снимите гофру, отсоедините патрубок вентиляции картера и шланг адсорбера (при наличии), запоминая их расположение.

Отсоединение электрических разъемов и крепежа

Аккуратно отожмите фиксатор разъема датчика положения дроссельной заслонки (ДПДЗ) и регулятора холостого хода (РХХ), отсоединив колодки проводов. Не тяните за провода – только за корпус разъема.

Выкрутите ключом на 13 два болта крепления дроссельного узла к впускному коллектору. Поддерживайте узел рукой во избежание падения.

Аккуратно снимите узел с направляющих шпилек коллектора
Немедленно закройте отверстие в коллекторе чистой ветошью
Уберите уплотнительную прокладку (при повреждении замените)

Важно:	Не роняйте узел – возможна деформация заслонки
Проверка:	Осмотрите посадочную поверхность коллектора на наличие нагара

Избегайте попадания грязи внутрь коллектора или демонтированного узла. Не прикладывайте излишних усилий при откручивании болтов – резьба на алюминиевом коллекторе легко повреждается.

Удаление старой прокладки дроссельного узла

После отсоединения дроссельного узла переверните его патрубком вверх, чтобы визуально оценить состояние прокладки. Обратите внимание на её целостность: расслоения, трещины или деформации свидетельствуют о необходимости замены.

Аккуратно подденьте отверткой с плоским жалом края старой прокладки, избегая царапин на привалочной плоскости. Начинайте с наиболее доступного участка, медленно продвигаясь по периметру. Если прокладка прикипела, используйте пластиковый скребок.

Ключевые этапы очистки посадочного места

После снятия прокладки тщательно удалите остатки герметика и нагара с поверхности коллектора и дросселя:

Обработайте металлические плоскости аэрозольным очистителем карбюратора
Выждите 3-5 минут для размягчения отложений
Протрите ветошью без ворса, при сильном загрязнении используйте медную щетку

Контроль качества очистки:

Критерий	Норма
Рельеф поверхности	Полностью гладкий
Цвет металла	Равномерный без пятен
Остатки материала	Отсутствуют

Перед установкой новой прокладки обезжирьте поверхность уайт-спиритом. Убедитесь, что каналы подачи воздуха на коллекторе свободны от мусора.

Первичное механическое удаление крупных загрязнений

Отсоедините патрубок воздуховода от корпуса дросселя, ослабив хомут крепления. Снимите датчик массового расхода воздуха (если он установлен во впускном тракте перед заслонкой), аккуратно отсоединив его электрический разъем.

Визуально оцените степень загрязнения внутренних поверхностей узла, особое внимание уделяя области вокруг заслонки и стенкам камеры. Крупные отложения сажи, масляные подтеки и вязкие комбинированные наслоения требуют предварительной механической очистки перед химической обработкой.

Порядок удаления крупных отложений

Используйте для работы мягкие безворсовые материалы и пластиковые инструменты, исключающие повреждение чувствительных поверхностей:

Салфетки из микрофибры – для сбора рыхлых частиц и излишков масла.
Деревянные или пластиковые лопатки – для аккуратного соскребания плотных отложений с краев заслонки и корпуса.
Медицинские ватные палочки – для обработки труднодоступных зон вокруг оси дросселя и каналов регулятора холостого хода.

Важно: избегайте избыточного давления на заслонку, чтобы не нарушить ее геометрию и не повредить внутреннее антифрикционное покрытие. Удаляйте только легко отделяемые загрязнения – затвердевшие отложения потребуют последующего растворения спецсредствами.

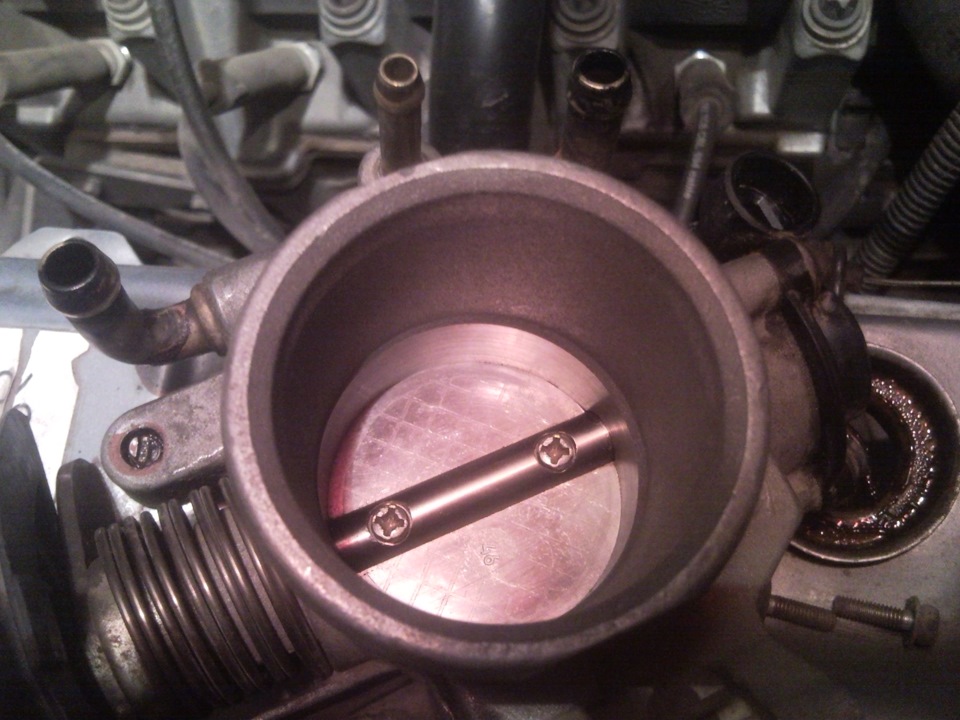

Промывка внутренней поверхности дросселя аэрозолем

Обильно нанесите очиститель на внутренние стенки узла, ось заслонки и её кромку. Уделите внимание труднодоступным местам: каналам системы холостого хода и пространству за самой заслонкой. Избегайте попадания средства на пластиковые детали и датчики.

Дождитесь частичного растворения отложений (2-3 минуты), после чего мягкой кистью или безворсовой салфеткой аккуратно удалите размягчённый нагар. Не используйте металлические щётки или абразивы – они повредят защитное покрытие.

Ключевые правила

Не вращайте заслонку пальцами – это может повредить ось или механизм привода.
При сильном загрязнении повторите обработку 2-3 раза до полного удаления отложений.
Контролируйте чистоту калибровочных отверстий и канала вентиляции картера.

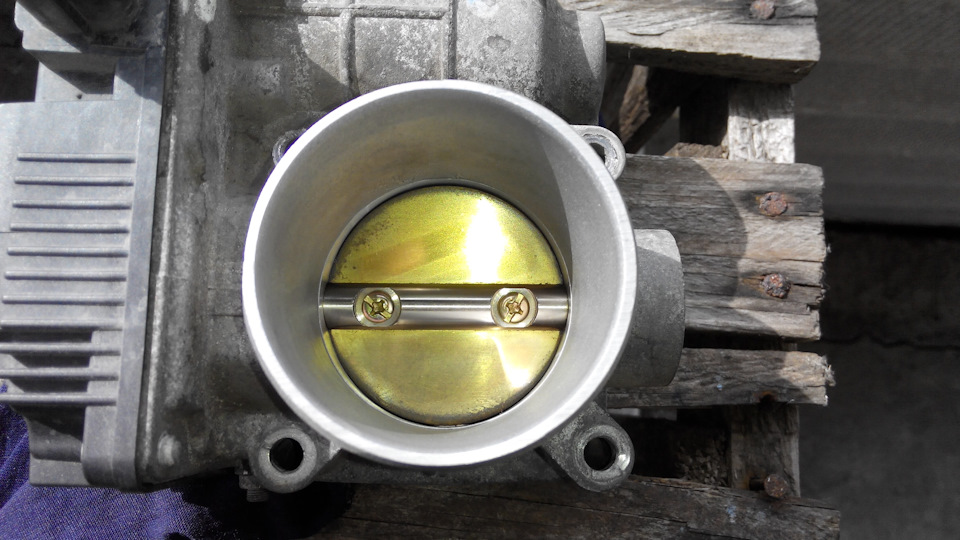

После промывки дайте узлу высохнуть 10-15 минут. Убедитесь в отсутствии остатков чистящего состава и свободном ходе заслонки без заеданий перед установкой на двигатель.

Очистка канала холостого хода мягкой кистью

Тщательно обработайте внутренние поверхности канала холостого хода мягкой кистью, смоченной в очистителе карбюратора или специализированном средстве для дроссельных узлов. Особое внимание уделите стенкам канала и посадочному гнезду регулятора холостого хода (РХХ), где скапливаются плотные масляно-пылевые отложения. Двигайте кисть возвратно-поступательными движениями для эффективного удаления грязи из труднодоступных зон.

Контролируйте процесс визуально при помощи фонарика, проверяя отсутствие въевшегося налета на металлических поверхностях. Избегайте сильного давления на стенки канала – это может повредить антифрикционное покрытие. После обработки продуйте канал сжатым воздухом для удаления размягченных остатков грязи и частиц ворса кисти.

Ключевые этапы и рекомендации

Используйте только мягкие синтетические или натуральные кисти – жесткий ворс оставляет микроцарапины
Обязательная фиксация заслонки в открытом положении для беспрепятственного доступа
Повторяйте очистку до полного исчезновения темных пятен на стенках канала

Материал кисти	Рекомендуемый диаметр	Тип очистителя
Натуральный ворс (конский волос)	8-12 мм	Аэрозольный очиститель карбюраторов
Синтетика (нейлон)	6-10 мм	Спецсредство для дроссельных узлов

После продувки воздухом дополнительно протрите канал безворсовой салфеткой, смоченной в очистителе. Убедитесь в свободном ходе штока РХХ перед установкой детали на место – заедание может привести к нестабильным оборотам.

Удаление нагара со стенок и штока заслонки

Отсоедините регулятор холостого хода и датчик положения дроссельной заслонки (если требуется демонтаж по инструкции для вашей модели). Зафиксируйте заслонку в полуоткрытом положении отверткой через воздуховод или руками, обеспечив доступ к трудным участкам.

Обильно смочите чистую безворсовую ветошь очистителем карбюратора. Тщательно протрите внутренние стенки дроссельного узла, уделяя особое внимание зоне под заслонкой и посадочному контуру. Не допускайте попадания жидкости на датчики и моторчик РХХ.

Обработка штока и механизма

Нанесите очиститель на шток заслонки в местах его входа в корпус. Многократно поворачивайте заслонку от закрытого до полностью открытого положения, параллельно удаляя выходящий черный нагар чистой тряпкой. Повторяйте до исчезновения заеданий и плавного хода.

Критичные моменты:

Не используйте металлические щетки или абразивы – они повредят тефлоновое покрытие
Контролируйте отсутствие остатков воротника на штоке
Проверьте легкость возврата заслонки в исходное положение пружиной

После чистки просушите узел сжатым воздухом или сухой ветошью. Убедитесь в полном испарении остатков очистителя перед установкой датчиков и подключением патрубков.

Снятие и чистка регулятора холостого хода (РХХ)

Регулятор холостого хода расположен на корпусе дроссельного узла ВАЗ-2110, обычно под воздушным патрубком. Он крепится двумя винтами и имеет электрический разъем. Его загрязнение вызывает нестабильные обороты холостого хода, глохнущий двигатель или сложный запуск.

Перед снятием РХХ отключите минусовую клемму аккумулятора для обесточивания системы. Демонтируйте воздушный патрубок, чтобы получить свободный доступ к корпусу дросселя. Убедитесь в наличии подходящих инструментов: крестовой отвертки и очистителя карбюратора.

Порядок демонтажа РХХ

Нажмите на фиксатор и отсоедините электрический разъем от регулятора.
Крестовой отверткой выкрутите два крепежных винта (могут быть с головкой под звездочку TORX на некоторых моделях).
Аккуратно извлеките РХХ из посадочного гнезда, удерживая корпус.
Проверьте состояние уплотнительного кольца на корпусе регулятора – при повреждении замените его.

Процесс очистки регулятора

Обильно распылите очиститель карбюратора на иглу штока и пружину РХХ.
Удалите смолистые отложения мягкой кисточкой или ватной палочкой, не прилагая усилий к штоку.
Протрите посадочное гнездо в дроссельном узле, уделяя внимание каналу подачи воздуха.
Продуйте все детали сжатым воздухом или оставьте сушиться на 10-15 минут.

Запрещено: погружать РХХ в жидкость, прикладывать силу к выдвижному штоку, использовать абразивы или металлические щетки. Это выведет регулятор из строя.

Установка и проверка

Установите чистый РХХ в посадочное гнездо, совместив отверстия крепления.
Затяните винты равномерно без перекоса, избегая чрезмерного усилия.
Подключите электрический разъем до характерного щелчка фиксатора.
Подсоедините аккумулятор, запустите двигатель и дайте ему поработать 5-7 минут на холостом ходу.

После установки блок управления двигателем может потребовать адаптации РХХ. Признаки успешной чистки: стабильные обороты (800-850 об/мин), отсутствие провалов и самопроизвольной остановки мотора.

Продувка всех каналов сжатым воздухом

После механической очистки и промывки дроссельного узла обязательна продувка сжатым воздухом. Это удалит остатки чистящей жидкости, размягченную грязь и абразивные частицы из труднодоступных каналов. Игнорирование этапа приведет к попаданию загрязнений во впускной коллектор или засорению регулятора холостого хода после запуска двигателя.

Используйте компрессор с пистолетом или баллончик сжатого воздуха. Направляйте струю под углом 45-90 градусов к отверстиям, удерживая сопло на расстоянии 5-10 см. Особое внимание уделите каналу вентиляции картера, калиброванным отверстиям ХХ, штуцеру адсорбера и полостям вокруг оси заслонки. Продувайте каждую полость короткими импульсами по 2-3 секунды.

Критичные зоны для продувки

Канал регулятора холостого хода: продувать через посадочное отверстие после демонтажа РХХ.
Лабиринт вентиляции картера: штуцер в нижней части корпуса дросселя.
Сквозные калибровочные отверстия: в стенках камеры дросселя диаметром 1-2 мм.
Зазор вокруг оси заслонки: при приоткрытом положении (используйте деревянный клин).

Контроль качества: после продувки осмотрите каналы на просвет. Наличие влаги или темных пятен требует повторной обработки. Убедитесь в полном испарении очистителя – остатки жидкости нарушат работу датчиков.

Контроль свободного вращения дроссельной заслонки

После завершения чистки дроссельной заслонки ВАЗ-2110 критически важно убедиться в отсутствии механических помех для её движения. Даже небольшой остаток нагара или деформация оси могут вызвать заедание, что нарушит работу двигателя. Проверка выполняется до установки патрубков и датчиков для обеспечения полного доступа к механизму.

Ручное вращение заслонки должно происходить плавно, без рывков и посторонних звуков (скрежета, щелчков). Усилие необходимо прикладывать только к внешнему сектору привода, избегая давления на саму пластину. Не допускается использование рычагов или чрезмерной силы – это может повредить ось или корпус.

Порядок проверки и возможные проблемы

Выполните следующие действия для диагностики:

Снимите трос привода педали газа (если не снят ранее).
Зафиксируйте пальцем рычаг дроссельного узла со стороны моторного отсека.
Медленно поворачивайте сектор привода от упора до упора (от холостого хода до полного открытия).
Оцените:
- Плавность хода на всём диапазоне,
- Наличие «мёртвых» зон или провалов,
- Самопроизвольное возвращение в исходное положение при отпускании.

Если выявлены проблемы:

Симптом	Вероятная причина	Решение
Заклинивание в определённых точках	Локальные отложения нагара, деформация пластины	Повторная очистка, визуальный осмотр на искривления
Тугой ход по всему диапазону	Износ втулок оси, отсутствие смазки, перетянутые крепления	Проверка затяжки болтов крепления узла, замена узла (при износе)
Не возвращается в исходное положение	Загрязнение или повреждение возвратного механизма	Очистка пружины и посадочных мест, замена пружины

Важно! Отсутствие плавного вращения после чистки – прямое указание на неполное устранение загрязнений или механическую неисправность. Установка узла в таком состоянии приведёт к ошибкам ЭБУ, плавающим оборотам или провалам при разгоне.

Установка новой уплотнительной прокладки

Тщательно очистите привалочные поверхности дроссельного узла и впускного коллектора от остатков старой прокладки и грязи. Используйте ветошь и очиститель карбюратора, избегая абразивных материалов, способных повредить металл. Контролируйте отсутствие мусора в каналах системы вентиляции картерных газов.

Проверьте геометрию новой прокладки: она должна точно соответствовать контуру дроссельного узла и отверстиям коллектора. Убедитесь в отсутствии деформаций, надрывов или заводского брака. Приложите уплотнитель к месту установки для визуальной проверки совпадения всех монтажных отверстий.

Последовательность монтажа

Установите прокладку на посадочное место коллектора, совместив крепежные отверстия
Плотно прижмите дроссельный узел к коллектору, не допуская смещения прокладки
Наживите крепежные болты пальцами до контакта шляпок с корпусом
Затягивайте болты крест-накрест в три этапа:
- Предварительная затяжка с усилием 5-7 Нм
- Основная затяжка 12-15 Нм
- Контрольный проход динамометрическим ключом

После монтажа запустите двигатель и проверьте отсутствие подсоса воздуха на стыке. Распылите на соединение очиститель карбюратора – изменение оборотов мотора укажет на негерметичность. При обнаружении течи повторите затяжку болтов с соблюдением момента и схемы.

Обратная сборка дроссельного узла на коллектор

Установите новую уплотнительную прокладку на посадочное место впускного коллектора, совместив её крепежные отверстия с резьбовыми каналами. Аккуратно разместите дроссельный узел поверх прокладки, контролируя отсутствие перекосов и равномерное прилегание корпуса по всему периметру.

Зафиксируйте узел штатными крепежными болтами, вкручивая их вручную до момента соприкосновения шляпок с поверхностью. Последовательно затяните болты крестовой отверткой или динамометрическим ключом диагональным способом (рекомендуемый момент: 8-12 Н·м). Избегайте перетяжки – это может повредить алюминиевые резьбовые каналы коллектора.

Подключение коммуникаций

Наденьте и зафиксируйте хомутами патрубки системы вентиляции картера и адсорбера
Подсоедините шланг подогрева дросселя, проверив плотность посадки
Верните на место колодку электрического разъёма регулятора холостого хода (РХХ)
Установите разъём датчика положения дроссельной заслонки (ДПДЗ)

Перед запуском дважды проверьте:

Отсутствие незакреплённых шлангов
Корректность подключения всех разъёмов
Положение троса привода дросселя (при механическом управлении)

Подключите клемму аккумулятора, включите зажигание на 10 секунд (без запуска двигателя) для калибровки ДПДЗ. Запустите мотор – допустимы кратковременные плавания оборотов в первые 2-3 минуты, пока ЭБУ адаптирует параметры.

Подключение троса газа и датчиков

После установки чистого дроссельного узла на место, приступайте к подключению троса управления заслонкой и электронных компонентов. Убедитесь, что все крепежные элементы дросселя затянуты равномерно, а прокладка плотно прилегает к впускному коллектору. Неправильная сборка на этом этапе вызовет подсос воздуха и нарушения в работе двигателя.

Перед подключением разъемов проверьте состояние контактов датчиков и колодок проводки – очистите их от окислов или загрязнений при необходимости. Все операции выполняйте при отключенной минусовой клемме аккумулятора для предотвращения короткого замыкания.

Порядок подключения компонентов

Трос привода заслонки:
- Заведите металлический наконечник троса в паз рычага дроссельной заслонки
- Отрегулируйте натяжение с помощью контргайки на кронштейне так, чтобы при отпущенной педали газа заслонка была полностью закрыта
- Проверьте свободный ход педали – он должен составлять 2-3 мм перед началом открытия заслонки
Датчик положения дроссельной заслонки (ДПДЗ):
- Установите датчик на посадочное место, совместив монтажные пазы с направляющими штифтами
- Зафиксируйте крепежными винтами (момент затяжки 2-4 Н·м)
- Подключите электрический разъём до характерного щелчка фиксатора
Регулятор холостого хода (РХХ):
- Смажьте уплотнительное кольцо регулятора моторным маслом перед установкой
- Закрепите РХХ винтами крест-образной отверткой без перекоса
- Подсоедините колодку проводов, проверив целостность фиксатора

Контрольная проверка: после подключения всех компонентов включите зажигание на 10 секунд (без запуска двигателя) для калибровки датчиков. Затем запустите мотор и проверьте:

Плавность изменения оборотов при нажатии педали газа
Стабильность холостого хода (750-800 об/мин на прогретом двигателе)
Отсутствие ошибок CHECK ENGINE при сканировании диагностическим сканером

Проверка герметичности соединений патрубков

После чистки дроссельного узла ВАЗ-2110 критически важно проверить герметичность всех присоединённых патрубков. Неплотные соединения приводят к подсосу неучтённого воздуха, что вызывает сбои в работе двигателя: плавающие обороты, повышенный расход топлива или ошибки по датчику массового расхода воздуха.

Осмотрите патрубки от воздушного фильтра к дросселю, шланг вентиляции картера и вакуумные магистрали. Уделите особое внимание местам соединений с дроссельной заслонкой, штуцерам и хомутам – именно здесь чаще всего возникают утечки.

Порядок проверки

Выполняйте диагностику на заглушенном, но прогретом двигателе:

Визуальный осмотр: ищите трещины, заломы или следы масла на патрубках.
Проверка хомутов: все крепления должны быть затянуты без перекосов.
Тест на подсос воздуха:
- Запустите двигатель и откройте капот.
- Распылите аэрозольный очиститель карбюратора на места соединений.
- Если обороты двигателя кратковременно повышаются – есть подсос воздуха.

Важно: не используйте легковоспламеняющиеся составы! При обнаружении дефектов немедленно замените патрубки или подтяните хомуты.

Запуск двигателя и проверка оборотов холостого хода

После установки дроссельного узла на место и подключения всех шлангов, разъемов и тросика газа, приступайте к запуску двигателя. Поверните ключ зажигания в положение "старт" и удерживайте несколько секунд до уверенного пуска мотора. Первые секунды после запуска обороты могут быть высокими (до 1500-2000 об/мин) – это нормально, так как ЭБУ адаптируется к очищенному каналу.

Дайте двигателю поработать 3-5 минут, прогреваясь до рабочей температуры. Внимательно следите за поведением мотора: не должно быть плавающих оборотов, рывков или попыток заглохнуть. Одновременно проверьте герметичность всех соединений вокруг заслонки на предмет подсоса воздуха, который вызовет нестабильную работу.

Контроль и корректировка оборотов

Прогрейте двигатель до температуры 85-90°C (указатель на приборной панели). Обороты холостого хода (ХХ) должны стабилизироваться в пределах:

750-800 об/мин для моделей без кондиционера
850-900 об/мин при включенном кондиционере

Если обороты не соответствуют норме или плавают, выполните следующие действия:

Заглушите двигатель и отсоедините минусовую клемму АКБ на 10 минут для сброса адаптаций ЭБУ
Повторно запустите мотор и дайте ему поработать на холостом ходу 15 минут
Совершите пробную поездку (10-15 км) с плавными разгонами и торможениями

Симптом	Возможная причина	Действие
Обороты ниже 700 об/мин	Подсос воздуха, засор канала ХХ	Проверить уплотнения, продуть каналы
Обороты выше 1000 об/мин	Неполное закрытие заслонки, ошибка ДПДЗ	Проверить монтаж, почистить контакты датчиков
Плавающие обороты	Недостаточная чистка, низкое давление топлива	Повторить чистку, проверить бензонасос

После сброса адаптаций и пробной поездки повторно замерьте обороты ХХ прогретого двигателя. Если параметры в норме и работа стабильна – процесс чистки завершен успешно. При сохранении проблем потребуется диагностика датчиков (ДПДЗ, РХХ, ДМРВ) или проверка герметичности впускного тракта.

Проверка реакции на нажатие педали акселератора

Запустите двигатель и дайте ему поработать 3-5 минут для выхода на рабочую температуру. Убедитесь, что коробка передач находится в нейтральном положении, а стояночный тормоз активирован.

Резко нажмите педаль газа до упора и сразу отпустите. Повторите действие 3-4 раза, наблюдая за поведением оборотов двигателя. Звук мотора должен мгновенно реагировать на движение педали без рывков или провалов.

Критерии корректной работы

Плавный набор оборотов - стрелка тахометра поднимается без задержек и рывков
Стабильный спад оборотов - после отпускания педали показатели плавно возвращаются к холостому ходу (750-800 об/мин)
Отсутствие "зависания" - обороты не задерживаются на высоких значениях более 1-2 секунд

Симптом неисправности	Возможная причина
Двигатель глохнет при резком нажатии	Недостаточный приток воздуха, ошибки при сборке
Обороты падают с задержкой 3+ секунды	Залипание заслонки, повреждение тросика
Вибрация или плавание оборотов	Негерметичность патрубков, сбой адаптации

При обнаружении аномалий проверьте плотность прилегания воздуховодов и состояние датчика положения дросселя. Повторите процедуру обучения электронной системы:

Выключите зажигание на 10 секунд
Запустите двигатель без нажатия педали газа
Дайте поработать на холостых 5 минут

Диагностика возможных ошибок сканером OBD-II

После чистки дроссельной заслонки ВАЗ-2110 могут возникнуть неполадки в работе двигателя. Необходимо провести диагностику с помощью сканера OBD-II для выявления возможных ошибок, записанных в память блока управления двигателем (ЭБУ).

Подключите совместимый сканер (например, на базе ELM327 с ПО типа OpenDiag, Torque Pro, поддерживающим протоколы ВАЗ) к диагностическому разъему OBD-II, обычно расположенному под панелью приборов слева от руля. Включите зажигание, но не запускайте двигатель.

Основные этапы диагностики и возможные ошибки

Шаги диагностики:

Подключение и считывание: Запустите диагностическую программу на устройстве (смартфоне/планшете/ноутбуке). Выберите протокол KWP2000 (ISO 14230) для связи с ЭБУ ВАЗ-2110.
Чтение кодов неисправностей: Выполните команду "Считать коды ошибок". Сканер извлечет все сохраненные в ЭБУ коды (DTC - Diagnostic Trouble Codes).
Расшифровка: Внимательно изучите список кодов. Каждому коду соответствует конкретная неисправность. Запишите или сохраните все найденные коды.
Анализ стоп-кадров: Для важных ошибок просмотрите "стоп-кадры" (snapshot). Это данные о параметрах двигателя (обороты, температура, положение ДПДЗ и др.) в момент регистрации ошибки, помогающие понять условия ее возникновения.
Просмотр текущих данных: Перейдите в режим "Текущие данные" (Data Stream). Особое внимание уделите параметрам:
- Положение дроссельной заслонки (ДПДЗ): Должно плавно меняться от ~0% (полностью закрыта) до ~80-90% (полностью открыта) при нажатии педали газа.
- Напряжение ДПДЗ: Обычно 0.3-0.7В (закрыта), 4.0-4.7В (открыта). Должно меняться плавно без провалов.
- Угол обучения ДЗ: Показывает адаптированное положение "нуля".
- Обороты холостого хода: Должны быть стабильны (750-850 об/мин на прогретом двигателе).
Стирание ошибок: После устранения причин неисправностей (например, устранения плохого контакта, проведения адаптации) используйте команду "Стереть коды ошибок" для очистки памяти ЭБУ. Запустите двигатель и проверьте, возвращаются ли ошибки.

Распространенные ошибки после чистки ДЗ:

Код ошибки (P0xxx)	Описание	Возможная причина после чистки
P0120	Неисправность цепи датчика положения дроссельной заслонки (ДПДЗ) 1	Повреждение датчика при снятии/установке, окисление/загрязнение контактов разъема ДПДЗ, неправильная установка ДПДЗ (зазор), обрыв/замыкание проводов.
P0220	Неисправность цепи датчика положения дроссельной заслонки (ДПДЗ) 2	(На системах с 2 ДПДЗ) Те же причины, что и для P0120, для второго датчика.
P2135	Несоответствие сигналов ДПДЗ 1/ДПДЗ 2	Разница в показаниях двух датчиков ДЗ вышла за допустимые пределы. Неправильная установка ДПДЗ, неисправность одного из датчиков, проблемы с проводкой.
P0506	Обороты холостого хода ниже ожидаемых	Подсос воздуха после сборки (плохо затянуты хомуты, повреждена прокладка), засорение канала холостого хода, неправильная адаптация ДЗ.
P0507	Обороты холостого хода выше ожидаемых	Большой подсос неучтенного воздуха (трещины в патрубках, прокладке ДЗ, негерметичность системы), механическое заедание ДЗ, неверная адаптация.
P1513	Неисправность цепи управления РХХ (Регулятор Холостого Хода)	Повреждение РХХ при чистке, окисление контактов разъема РХХ, обрыв/замыкание в цепи управления РХХ.
P2101	Ошибка исполнительного механизма дроссельной заслонки	(На электронных ДЗ с приводом) Механическое заедание заслонки после чистки, неисправность привода (моторчика) ДЗ, проблемы с проводкой к приводу.

Важные моменты:

Перед паникой из-за ошибок после чистки обязательно проведите процедуру обучения (адаптации) дроссельной заслонки. На ВАЗ-2110 это часто делается путем снятия клеммы АКБ на 5-10 минут (после чего ЭБУ забудет адаптацию и выполнит ее заново при первом запуске) или через диагностическую команду в ПО сканера (если поддерживается).
Тщательно проверьте надежность соединения всех разъемов (ДПДЗ, РХХ, разъем на самой ДЗ - если электронная) после обратной установки узла. Окисленные или разболтанные контакты - частая причина ошибок.
Убедитесь, что регулятор холостого хода (РХХ) исправен и правильно установлен, а его конус не поврежден.
Проверьте герметичность всех патрубков и соединений на впуске после дроссельного узла. Подсос воздуха - основная причина высоких оборотов ХХ.
Если ошибки не стираются или возвращаются сразу после стирания и запуска двигателя, причина неисправности не устранена. Требуется более детальная проверка цепи по коду ошибки.

Особенности адаптации дросселя после чистки

После чистки дроссельной заслонки на ВАЗ-2110 требуется обязательная процедура адаптации, так как электронный блок управления (ЭБУ) двигателя "запоминает" прежние параметры положения заслонки. При удалении нагара изменяется пропускная способность узла и фактическое положение механизма относительно сигналов датчика положения дроссельной заслонки (ДПДЗ). Без калибровки ЭБУ продолжает использовать устаревшие данные, что вызывает сбои в работе двигателя.

Адаптация заключается в переобучении блока управления под новые условия работы узла. Процесс сбрасывает накопленные коррекции и устанавливает соответствие между реальным положением заслонки и сигналами ДПДЗ. Игнорирование этой процедуры приводит к характерным неисправностям: плавающим оборотам на холостом ходу, рывкам при разгоне, повышенному расходу топлива или самопроизвольной остановке двигателя.

Порядок выполнения адаптации

Для ВАЗ-2110 применяется два основных способа:

Адаптация через бортовой компьютер:
- Включить зажигание на 5-10 секунд без запуска двигателя
- Выключить зажигание на 15-20 секунд
- Повторить цикл 3-4 раза для записи нулевого положения заслонки
Естественная адаптация во время движения:
- Прогреть двигатель до рабочей температуры (90°C)
- Двигаться 10-15 минут в режиме переменных нагрузок:
  - Плавные разгоны до 3000 об/мин
  - Движение накатом с отпущенной педалью газа
  - Несколько полных остановок с работой на холостом ходу

Критические ошибки при адаптации:

Ошибка	Последствие
Попытка адаптации на холодном двигателе	Неверное определение граничных значений
Нажатие педали газа во время процедуры	Сбой калибровки нулевого положения
Неисправность ДПДЗ или РХХ	Невозможность завершения обучения

Если после адаптации сохраняются проблемы, проверьте герметичность впускного тракта и состояние регулятора холостого хода (РХХ). В сложных случаях требуется принудительный сброс ошибок ЭБУ через диагностическое оборудование.

Список источников

Регулярная чистка дроссельной заслонки ВАЗ-2110 критически важна для стабильной работы двигателя. Процедура устраняет нагар, восстанавливает нормальный воздушный поток и предотвращает плавающие обороты холостого хода.

Для подготовки материала использовались технически проверенные источники, включая официальную документацию и практические руководства. Ниже приведены ключевые ресурсы, содержащие детальные инструкции по самостоятельному обслуживанию узла.

Техническая литература и руководства

Официальное руководство по ремонту ВАЗ-2110 (изд. "АВТОЛЮКС")
Справочник "Системы впрыска топлива ВАЗ" (А. Г. Пинский, 2018)
Практическое пособие "Диагностика и ремонт двигателей LADA"

Экспертные материалы

Методические рекомендации сервисных центров LADA по обслуживанию электронных дросселей
Технические бюллетени автофорумов (ВАЗ-клубы, Drive2.ru)
Видеоинструкции от сертифицированных автомехаников (каналы: "Главная дорога", "Автопрактика")
Статьи в журнале "За рулём": особенности чистки заслонок с E-GAS
