Чистка дроссельной заслонки ВАЗ-2114 - порядок действий

Статья обновлена: 18.08.2025

Неровный холостой ход, провалы при разгоне или повышенный расход топлива – частые симптомы загрязнения дроссельного узла.

Со временем на стенках заслонки скапливаются масляные отложения и грязь, нарушая точную дозировку воздуха.

Регулярное обслуживание этого узла критически важно для стабильной работы двигателя и эффективного расхода горючего, особенно на автомобилях с пробегом.

Выбор очистителя карбюратора

При подборе средства для чистки дроссельного узла ВАЗ-2114 ключевым критерием является совместимость с электронными компонентами. Современные заслонки оснащены датчиками положения (ДПДЗ) и регулятором холостого хода (РХХ), которые чувствительны к агрессивным составам. Преимущество отдавайте аэрозолям с пометкой "для инжекторных систем" или "безопасен для кислородных датчиков".

Избегайте составов на основе ацетона или толуола – они разрушают тефлоновое покрытие оси дросселя и мембраны РХХ. Оптимальный вариант – очистители с усиленной формулой на базе сложных эфиров (например, Liqui Moly Pro-line Drosselklappen-Reiniger или ABRO Carb&Choke Cleaner). Убедитесь, что продукт:

Критерии выбора

Удаляет все виды отложений: лаковые накопления, масляный нагар, кокс
Не содержит абразивов и кислот
Быстро испаряется без остаточной пленки
Имеет распылительную трубку в комплекте для точечной обработки

Бюджетные аналоги (цена ниже 300 руб.) часто приводят к залипанию РХХ уже через 500-1000 км. Экономия на очистителе повышает риск повреждения деталей и повторного загрязнения.

Чистка дроссельной заслонки ВАЗ-2114: ключевые этапы

Наденьте защитные перчатки и очки. Это защитит кожу и глаза от агрессивного воздействия чистящей жидкости при процедуре.

Обесточьте автомобиль, сняв минусовую клемму с аккумулятора. Предотвращает риски короткого замыкания и ошибок в электронной системе управления двигателем.

Снимете корпус воздушного фильтра, отвернув крепежные гайки и отсоединив патрубки
Отсоедините разъемы датчиков на дроссельном узле
Раскрутите хомуты воздуховода, снимите гофру с патрубка заслонки
Выкрутите болты крепления дросселя к впускному коллектору

Последовательность очистки:

Обильно распылите спецсредство на внутренние поверхности
Щёткой тщательно удалите нагар с заслонки и стенок корпуса
Протрите каналы холостого хода и вентиляции картера
Полностью высушите узел перед установкой

При обратной сборке прокачайте педаль газа при заглушенном двигателе 5-7 раз для сброса адаптаций ЭБУ.

Отсоединение клеммы аккумулятора

Переключите ключ зажигания в положение «LOCK», чтобы полностью обесточить бортовую сеть автомобиля. Убедитесь, что магнитола и фары выключены.

Найдите аккумуляторную батарею в подкапотном пространстве. Наденьте защитные перчатки во избежание ожогов или короткого замыкания.

Ослабьте гайку на минусовой клемме (чёрный провод, обозначена «–») рожковым ключом на 10 мм. Не прикасайтесь металлическим инструментом одновременно к обеим клеммам!
Аккуратно снимите клемму с токовывода аккумулятора, потянув её вверх с лёгким покачиванием из стороны в сторону. Если клемма прикипела, используйте съёмник или протрите контакт WD-40.
Отведите минусовой провод в сторону и зафиксируйте его так, чтобы исключить случайное соприкосновение с клеммой (например, оттянув резиновым ремешком).

Плюсовую клемму (красный провод, «+») оставьте подключенной – это предотвратит сброс адаптаций ЭБУ.

Важно:

Первой всегда снимайте минусовую клемму для разрыва цепи массы.
Проверьте изоляцию проводов – повреждённые участки обмотайте изолентой.

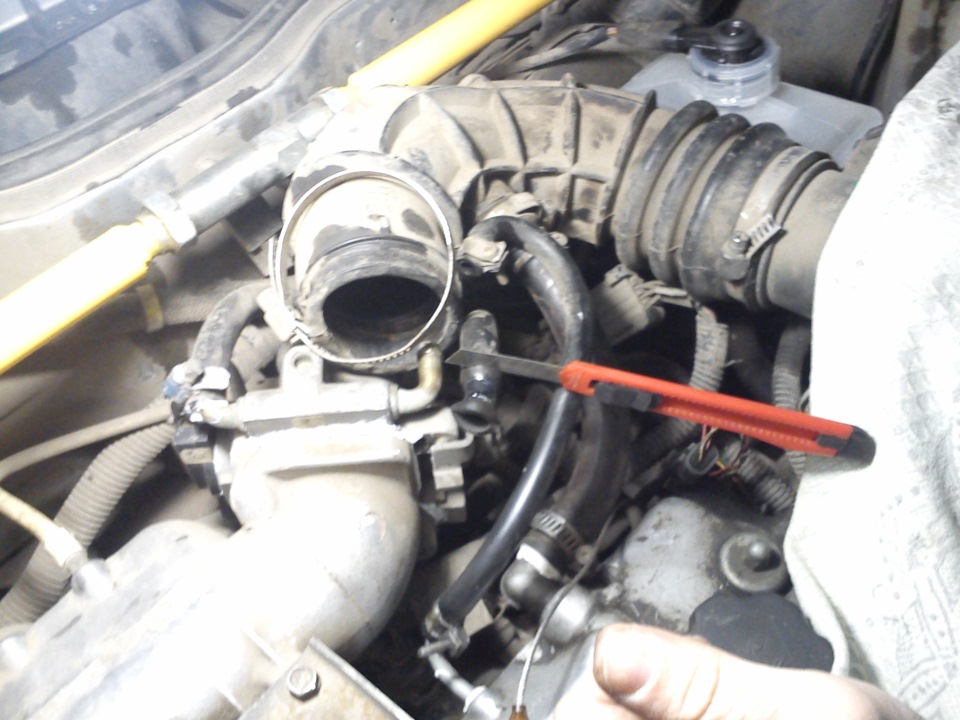

Поиск дроссельного узла под капотом

Дроссельный узел двигателя ВАЗ-2114 расположен на впускном коллекторе в передней части моторного отсека. Он монтируется вертикально и соединён с системой подачи воздуха через пластиковый патрубок воздуховода.

Ключевые ориентиры для идентификации: ищите металлический цилиндр с заслонкой диаметром около 5 см, к которому подведены тросик механизма газа, разъёмы датчиков и шланги системы вентиляции картера. Элемент крепится четырьмя болтами к корпусу коллектора.

Схема подключений дроссельного узла

Элемент	Описание
Регулятор холостого хода (РХХ)	Цилиндрический блок с проводами на боковой стороне узла
Датчик положения дроссельной заслонки (ДПДЗ)	Пластиковая деталь чёрного цвета с фишкой проводов
Шланг вентиляции картера	Гибкая трубка диаметром ~1 см, идёт к клапанной крышке

Важно: перед работами убедитесь в отсоединении минусовой клеммы аккумулятора. Для удобства доступа временно демонтируйте пластиковый кожух воздушного фильтра.

Снятие пластиковой крышки двигателя ВАЗ-2114

Откройте капот и зафиксируйте его упором. Визуально определите точки крепления пластиковой крышки двигателя: три резиновые подушки-держателя расположены на клапанной крышке вдоль её верхней плоскости – две ближе к лобовому стеклу и одна у переднего края, рядом с маслозаливной горловиной.

Возьмитесь за края крышки обеими руками в зонах креплений. Плавно потяните крышку вертикально вверх, равномерно освобождая её из резиновых подушек. Не прилагайте излишних боковых усилий во избежание поломки пластмассовых фиксаторов. Отложите снятую крышку в сторону, предварительно протерев пыль с её внутренней поверхности.

Обратите внимание:

Перед снятием обесточьте автомобиль, сняв "минусовую" клемму с АКБ.
Проверьте, остались ли резиновые подушки впосле демонтажа на клапанной крышке – при необходимости замените деформированные.

Отключение разъёма датчика положения

Перед снятием дроссельной заслонки обесточьте датчик положения дроссельной заслонки (ДПДЗ) во избежание ошибок ЭБУ. Расположен он на корпусе заслонки со стороны привода воздушной заслонки.

Доступ к колодке проводов возможен без специальных инструментов. Фиксатор выполнен в виде пластикового язычка, чувствительного к резкому усилию. Снизьте усилие нажатия на фиксатор при отрицательных температурах.

Последовательность отключения разъёма

Визуально найдите разъём: прямоугольный пластиковый колодок с 3 контактами и фиксирующим язычком сверху.
Указательным пальцем аккуратно надавите на фиксатор вниз до щелчка (не выламывать).
Потяните корпус разъёма вдоль оси штекера с равномерным усилием. Не дёргать за провода.

Осторожно:

При закисшем фиксаторе сбрызните соединение WD-40 перед отключением
Проверьте целостность колодки после снятия – трещины требуют замены

Удаление патрубка вентиляции картера

Осмотрите место соединения патрубка с крышкой дроссельного узла, при необходимости освободите его от соседних элементов. Запомните положение и направление патрубка перед демонтажем для последующей корректной установки.

Ослабьте хомут крепления патрубка к штуцеру на крышке дросселя при помощи отвертки или пассатижей (ключ не требуется). Поворачивайте винт хомута против часовой стрелки до возможности сдвига патрубка. Аккуратно снимите патрубок со штуцера, покачивая из стороны в сторону без применения чрезмерной силы.

Порядок отсоединения

Ослабьте хомут на штуцере дроссельной заслонки.
Проверьте наличие второго хомута со стороны корпуса воздушного фильтра или маслоотделителя, ослабьте его при необходимости.
Снимите патрубок со штуцера дросселя, удерживая корпус узла для предотвращения повреждений.
Извлеките противоположный конец патрубка из посадочного места на воздушном тракте или клапанной крышке.

Внимание: избегайте резких изгибов патрубка или контакта с острыми кромками. Проверьте состояние резины – трещины или чрезмерная жесткость требуют замены элемента перед обратной сборкой.

Деталь	Тип крепления
Хомут дроссельного узла	Пластиковый/стальной винтовой
Хомут воздушного тракта	Пружинный или винтовой

Отсоединение шланга адсорбера

Шланг системы адсорбера (пароотвода топливного бака) подсоединен к штуцеру на корпусе дроссельного узла. Часто он изготовлен из черной резины и проходит рядом с другими вакуумными трубками или шлангами системы вентиляции картера.

Отсоединение этого шланга необходимо для обеспечения свободного доступа к дроссельной заслонке и возможности полного демонтажа узла с впускного коллектора для качественной очистки.

Осмотрите соединение: Найдите место крепления шланга адсорбера к штуцеру на корпусе дросселя. На ВАЗ-2114 оно обычно находится на тыльной стороне дроссельного узла.
Помечайте шланги (Опционально, но желательно): Если снято будет несколько шлангов, пометьте этот шланг или его штуцер кусочком малярного ленты, цифрой "1" или другим понятным вам символом для облегчения последующей сборки.
Отсоедините шланг: Плотно обхватите шланг пальцами у самого основания штуцера. С усилием проверните шланг из стороны в сторону вокруг оси штуцера, одновременно аккуратно тяните его на себя. Вращение помогает ослабить "прикипание".
Не тяните только за корпус шланга в середине – это может привести к его повреждению или обрыву.
Проверьте состояние: После снятия осмотрите штуцер на дросселе и сам конец шланга. Убедитесь в отсутствии трещин, разрывов или сильного растрескивания резины. Проверьте уплотнительное кольцо на штуцере (если имеется) на предмет целостности.

Действие	Важное замечание
Снятие	Стягивайте, только вращая и потянув у штуцера, а не от середины шланга.
Осмотр	Обязательно проверяйте целостность шланга и его наконечника.
Установка	Убедитесь, что шланг плотно и до упора надет при сборке.

Снятие топливного шланга

Соблюдайте меры пожарной безопасности: перед работами снимите минусовую клемму с АКБ и убедитесь в отсутствии источников открытого огня рядом с двигателем. Подготовьте ветошь для сбора остатков топлива – часть бензина неизбежно прольётся при отсоединении шланга.

Найдите топливную рампу в подкапотном пространстве – металлическая трубка с форсунками, расположенная над дроссельным узлом. Топливоподающий шланг чёрного цвета (диаметром ~8 мм) крепится к рампе через стальной или пластиковый штуцер в задней её части ближе к лобовому стеклу.

Порядок демонтажа

Отожмите пластиковый фиксатор типа «quick release» на штуцере рампы:

Сдвиньте цветную пластиковую втулку штуцера по направлению к рампе.
Плотно прижмите металлическую скобу фиксатора внутрь корпуса штуцера указательным пальцем.
Не отпуская фиксатор, потяните шланг на себя. При закисании слегка раскачивайте его из стороны в сторону.

Предупреждение: Давление в топливной системе частично сохраняется даже после выключения двигателя! Накройте соединение тканью при отсоединении и дайте остаточному бензину стечь в ветошь. Избегайте попадания топлива на пластиковые детали и элементы электропроводки.

Ослабление хомутов воздуховода

После отсоединения разъема ДПДЗ и снятия минимумов приступайте к освобождению впускного тракта. Найдите пластиковый патрубок, соединяющий воздушный фильтр с дроссельным узлом – именно его фиксируют два хомута (со стороны фильтра и корпуса заслонки). Используйте крестовую отвертку или торцовую головку на 7 мм в зависимости от типа зажимов.

Ослабляйте хомуты вращательными движениями против часовой стрелки до полного освобождения резьбового соединения. Не снимайте хомуты полностью – достаточно ослабить их так, чтобы они свободно двигались по патрубку. Проверьте подвижность воздуховода, аккуратно его покачивая – если соединения еще держатся, дополнительно ослабьте крепеж.

Порядок действий:

Визуально определите расположение хомутов на входном патрубке
Выберите подходящий инструмент (отвертка/головка)
Поворачивайте винты хомутов против часовой стрелки до ослабления
Убедитесь в свободном ходе патрубка при легком покачивании

Элемент	Инструмент	Направление вращения
Зажим у воздушного фильтра	Крестовая отвертка	Против часовой стрелки
Хомут дроссельного узла	Головка 7 мм	Против часовой стрелки

После ослабления креплений отведите воздуховод в сторону для обеспечения доступа к дроссельной заслонке. Избегайте приложения излишнего усилия на патрубок – при закисании резьбы допускается обработка хомутов WD-40 перед ослаблением.

Снятие корпуса воздушного фильтра

Отсоедините патрубок отсасывания картерных газов от штуцера на клапанной крышке, аккуратно разжав пластиковый фиксатор рукой или плоской отверткой.

Ослабьте хомут крепления воздушного патрубка со стороны дроссельного узла с помощью отвертки или торцового ключа (размер обычно 7-8 мм), полностью не снимая хомут для удобства. Отсоедините колено патрубка от дросселя (может потребоваться приложить небольшое усилие).

Снимите защиту воздушного фильтра:
- Выкрутите пластиковые саморезы по углам корпуса крестообразной отверткой.
- Слегка приподнимите защиту вверх, высвобождая её из пазов нижней части корпуса.
Отсоедините воздуховод уровня масла: Нажмите язычок пластикового фиксатора и снимите тонкий шланг с штуцера в задней части корпуса фильтра.
Снимите корпус воздушного фильтра:
- Выкрутите гайку центрального крепления корпуса (ключом на 10 мм).
- Аккуратно потяните весь корпус вверх, одновременно высвобождая резиновые опоры воздухозаборника из металлических кронштейнов на кузове.
- Полностью вытащите корпус теплоизолированного бокса из подкапотного пространства.

Извлечение дросселя из впускного коллектора

Отсоедините все электропроводку и шланги перед снятием узла. Отключите электрические разъёмы регулятора холостого хода (РХХ) и датчика положения дроссельной заслонки (ДПДЗ). Ослабьте хомуты и снимите патрубок воздуховода с входного фланца дросселя. Отщелкните фишку разъёма концевика дроссельной заслонки при её наличии.

Открутите крепёжные гайки узла дроссельной заслонки к впускному коллектору. Используйте ключ на 13 мм – два резьбовых соединения расположены по бокам корпуса. Подденьте снизу отвёрткой трубку системы вентиляции картера, фиксируемую резиновым хомутом, и отведите её в сторону. Не потеряйте нижнюю гайку при откручивании.

После отсоединения всех коммуникаций выполните:

Потяните корпус дросселя на себя, отделяя его от коллектора
Осторожно снимите термостойкую прокладку между корпусом и коллектором
Извлеките уплотнительное кольцо из канала подогрева (при наличии)

Внимание: избегайте деформации или падения узла – чувствительные датчики легко повреждаются

Чистка посадочного места коллектора

После демонтажа дроссельного узла осмотрите фланцевую поверхность впускного коллектора: на месте соприкосновения с корпусом заслонки скапливается плотный слой грязи из масляной копоти и пыли. Этот нагар нарушает герметичность узла, провоцируя подсос неучтённого воздуха и сбои в работе двигателя. Тщательная очистка поверхности обязательна при каждой чистке заслонки.

Используйте ветошь и специализированный очиститель для карбюратора или дроссельных заслонок – аэрозоли с усиленными моющими свойствами на основе ацетона запрещены из-за риска повреждения пластикового коллектора. Избегайте попадания излишков жидкости внутрь впускного тракта: закройте технологические отверстия коллектора чистой ветошью перед началом работ.

Распылите очиститель на фланец коллектора, полностью покрывая область контакта с уплотнительной прокладкой дросселя.
Выждите 3-4 минуты для размягчения отложений – не допускайте высыхания состава.
Удалите размягчённый нагар чистой безворсовой ветошью или микрофиброй. Особое внимание уделите углублениям вокруг монтажных отверстий.
При стойких загрязнениях повторите обработку. Не применяйте металлические щётки или абразивы.
Просушите поверхность сухой ветошью после полного удаления грязи до идеально гладкого состояния.

Фиксация заслонки в открытом положении

После полного демонтажа корпуса дроссельного узла с автомобиля, поверните дроссельную заслонку рукой до упора против часовой стрелки. Удерживая её строго перпендикулярно оси воздушного канала, осмотрите механизм на предмет выступающего рычага или технологического паза на валу заслонки.

Один человек должен крепко удерживать заслонку в полностью открытом состоянии (угол ~90°), в то время как второй наносит очиститель. Фиксация предотвращает случайное захлопывание створки при очистке кромок и оси, исключая повреждение антифрикционного покрытия внутренних стенок корпуса. Для надёжной стабилизации рекомендовано:

Закрепить крепкой деревянной щепкой или пластиковой клипсой между рычагом привода и ограничительным болтом холостого хода.
Использовать струбцину с мягкими накладками, установив её на рычаг заслонки и внешний фланец корпуса.
Применить монтажную проволоку, пропустив её через монтажное отверстие в рычаге и прикрутив к ближайшей неподвижной детали (например, кронштейн тросика газа).

Внимание: не применяйте металлические клинья или отвёртки для фиксации – они оставляют царапины на алюминиевом корпусе. Проверьте отсутствие контакта фиксирующего элемента с подвижными частями датчика положения дроссельной заслонки (ДПДЗ).

Способ фиксации	Плюсы	Риски
Деревянная щепка	Не царапает поверхности, доступный материал	Возможен скол при нагрузке
Пластиковая клипса	Плотное удержание, минимальный люфт	Требует подбора по размеру
Монтажная проволока	Надёжная фиксация в любом положении	Может пережимать электрические провода

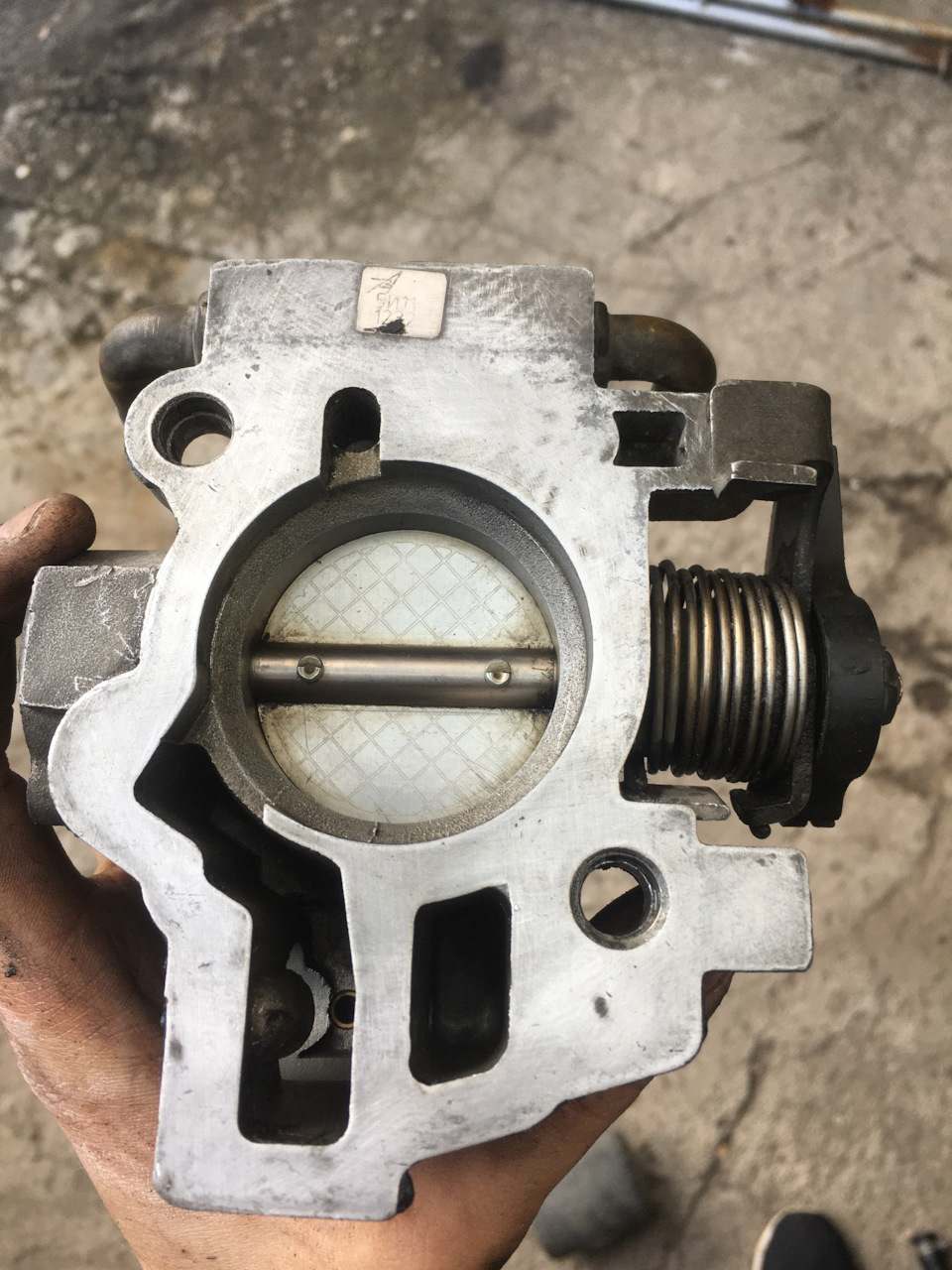

Обработка заслонки очистителем

Тщательно встряхните баллон с очистителем. Распылите состав на внутренние поверхности заслонки, уделяя особое внимание краям, оси вращения и впускным каналам заслонки. Обильно обработайте все загрязнённые участки, в том числе труднодоступные зоны за заслонкой (каналы подачи воздуха). Дождитесь размягчения отложений.

Для удаления слоя нагара используйте чистую безворсовую ветошь или ватные палочки. Аккуратно протрите поверхности снаружи и внутри корпуса. Сильные механические воздействия недопустимы – не применяйте металлические щётки или грубые материалы. Повторяйте распыление и протирание проблемных зон до полного удаления отложений.

Важные моменты:

Не допускайте попадания очистителя на датчики и электропроводку
После чистки убедитесь в свободном движении заслонки (проверьте поворот пластины)
При работе со снятым узлом обработайте посадочные места уплотнительных прокладок

Чистка каналов холостого хода

Особое внимание уделите узким каналам системы холостого хода (СХХ) в корпусе дроссельной заслонки. Их засор – основная причина плавающих оборотов, "подвисания" стрелки тахометра или неустойчивой работы мотора после запуска. Непрочищенные каналы сведут эффективность всей процедуры к нулю, даже если сама заслонка идеально вымыта.

Используйте для очистки средство для карбюраторов/дроссельных узлов и жесткую синтетическую кисть. Не применяйте металлические щетки или острые предметы – алюминиевый корпус легко повредить. Продувайте внутренние полости сжатым воздухом после промывки, контролируя выход загрязнений из каждого канала регулятора холостого хода (РХХ) и датчика положения дроссельной заслонки (ДПДЗ).

Порядок работ

Снимите корпус дросселя с автомобиля, предварительно отсоединив воздуховод, разъемы РХХ/ДПДЗ и шланги.
Демонтируйте регулятор холостого хода и датчик положения с корпуса.
Нанесите очиститель на внутренние стенки каналов СХХ через посадочное гнездо РХХ и штатные отверстия.
Активно проработайте кистью все труднодоступные полости, уделяя внимание изгибам и сужениям.
Повторяйте обработку, пока вытекающая через отверстия грязь не перестанет появляться.
Тщательно продуйте каналы воздушным компрессором (минимальное давление 5-6 атм).

Важные нюансы:

Канал подвода воздуха к РХХ чистите через отверстие в ресивере после демонтажа гофры.
Проверьте легкость хода штока регулятора холостого хода. Заклинивший РХХ требует замены.
Убедитесь в отсутствии трещин на пластиковых трубочках системы вентиляции картера.

Симптом засора после чистки	Проблемный канал
Двигатель глохнет при сбросе газа	Канал РХХ или обводной
Обороты "зависают" на 2000 об/мин	Канал ДПДЗ

После сборки адаптируйте дроссельный узел: включите зажигание на 10 секунд (без запуска мотора), затем заглушите на 20 секунд. На некоторых моделях требуется сброс адаптаций через диагностический сканер.

Удаление нагара с пластмассовых деталей

Отделите пластмассовый корпус дросселя и регулятор холостого хода (РХХ) от металлических компонентов. Снимите все резиновые уплотнители – они не должны контактировать с очистителем. Используйте специальное средство без ацетона: распылите Liqui Moly Pro-Line Drosselklappen-Reiniger или аналог на мягкую безворсовую ткань.

Аккуратно протрите внутренние каналы и поверхности, уделяя внимание посадочному месту заслонки и участкам вокруг винтов холостого хода. Механические воздействия ограничьте до минимально необходимых – не применяйте металлические щётки или скребки, чтобы исключить царапины. Для труднодоступных зон используйте ватные палочки, смоченные очистителем.

Критичные правила работы с пластиком:

Избегайте замачивания деталей – распыляйте средство только на ветошь
Не допускайте попадания жидкости в электронные разъёмы РХХ
Проводите очистку в проветриваемом месте – пары токсичны
Контролируйте целостность пластика – трещины потребуют замены узла

После обработки просушите детали естественным способом в течение 15–20 минут перед сборкой. Убедитесь в плавности хода заслонки: при заедании повторите процедуру локально.

Промывка датчика холостого хода

Датчик холостого хода (ДХХ) критически важен для стабильной работы двигателя на холостых оборотах. После чистки дроссельной заслонки его необходимо промыть от масляных отложений лакового налета чтобы восстановить свободное перемещение штока.

Осторожно отсоедините электрический разъем датчика после снятия с дроссельного узла два фиксирующих винта крестовой отверткой выкручивайте их аккуратно чтобы не повредить корпус или контакты.

Процедура очистки

Возьмите баллончик специального очистителя для карбюраторов или электронных компонентов запрещено использовать ацетон или агрессивные растворители которые разрушают пластик. Распыляйте состав на конусную иглу шток и пружину удерживая ДХХ вертикально.

Обильно смочите подвижные части очистителем
Дайте жидкости растворить загрязнения 2-3 минуты
Аккуратными движениями выдвиньте и вдвиньте шток пальцем 5-7 раз
Повторите обработку до полного удаления черного налета

Продуйте датчик сжатым воздухом чтобы удалить остатки чистящего состава просушите естественным образом 15-20 минут перед установкой. Убедитесь что уплотнительное кольцо на корпусе не повреждено и плотно прилегает предотвращая подсос воздуха.

Важно: Никогда не погружайте ДХХ в жидкость полностью не прикладывайте механические усилия к штоку это гарантированно выведет из строя шаговый двигатель датчика.

Не рекомендуется	Безопасный метод
Жесткие щетки	Только распыление + продувка
Подключение к разъему во время чистки	Работа только при снятом датчике

Чистка регулятора холостого хода

Регулятор холостого хода (РХХ) критичен для стабильной работы двигателя на низких оборотах. Загрязнения на его конусной игле или посадочном канале нарушают точную регулировку подачи воздуха, провоцируя плавающие обороты, неустойчивую работу на холостом ходу или самопроизвольную остановку мотора. Чистку РХХ выполняют при появлении этих симптомов, часто одновременно с обслуживанием дроссельного узла.

Для процедуры потребуется снять регулятор с автомобиля. Его расположение зависит от конкретной модели двигателя: обычно он крепится одним-двумя винтами (реже – защелкой) на корпусе дроссельной заслонки или рядом. Точное местоположение уточняйте в руководстве по ремонту вашей модификации ВАЗ-2114. Перед демонтажем обязательно отсоедините минусовую клемму аккумулятора.

Пошаговый процесс чистки

Демонтаж:
- Отключите колодку проводов с разъемом РХХ (не тяните за провода!).
- Выкрутите крепежные винты (часто нужна крестовая отвертка). Внимание! Винты могут быть туго затянуты и покрыты лаком.
- Аккуратно извлеките регулятор из посадочного места.
Осмотр:
- Проверьте резиновое уплотнительное кольцо. Оно должно быть эластичным и целым.
- Оцените состояние конусной иглы (штока) и ее пружины. Рабочий ход - плавный, без заеданий.
Чистка:
- Обильно смочите чистую безворсовую салфетку или ватную палочку очистителем карбюратора или инжектора.
- Тщательно протрите конусную иглу (шток) и ее посадочное отверстие на самом РХХ, удаляя масляные отложения и нагар. Не прилагайте усилий к штоку!
- Очистите посадочный канал для РХХ на дроссельном узле, где стоял регулятор.
- Продуйте корпус РХХ сжатым воздухом (если есть возможность) и дайте просохнуть 5-10 минут.
Монтаж:
- Убедитесь в чистоте и целостности уплотнительного кольца. При необходимости слегка смажьте его чистым моторным маслом.
- Установите РХХ в посадочное отверстие до упора.
- Равномерно затяните крепежные винты (не перетягивайте!).
- Подсоедините разъем проводов.

Важно: После сборки и подключения АКБ может потребоваться процедура обучения (адаптации) РХХ электронным блоком управления (ЭБУ). Как правило, достаточно на 10-15 секунд включить зажигание (без запуска двигателя), затем выключить его. Повторите 2-3 раза. При запуске двигатель может кратковременно работать нестабильно - это нормально, пока ЭБУ адаптируется. Пробная поездка обязательна для проверки.

Проверка легкости хода заслонки

После сборки узла убедитесь в плавности движения заслонки. Посадочное место должно быть очищено от нагара, а оси – от следов коррозии. Малейшее заедание нарушит работу системы холостого хода и вызовет перебои в двигателе.

Проверку выполняйте вручную: нажмите на сектор привода, чтобы заслонка открылась, затем отпустите – она должна моментально вернуться в исходную позицию под действием пружины. Если движение сопровождается рывками или требует усилий, разберите узел повторно для устранения дефектов.

Чистка наружной поверхности дросселя

Наружная поверхность дроссельного узла собирает масляные отложения, пыль и грязь с вентиляции картера. Их скопление нарушает тепловой режим узла и мешает работе механизма привода. Тщательная очистка предотвращает заклинивание оси заслонки и обеспечивает корректную реакцию на педаль газа.

Для работы понадобится очиститель карбюратора или универсальный спрей-очиститель, мягкая ветошь (без ворса), кисточка с синтетическим ворсом и защитные перчатки. Избегайте абразивных материалов и грубых щёток – они повредят антифрикционное покрытие корпуса.

Снимите корпус воздушного фильтра для полноценного доступа к дроссельному узлу. Отсоедините шланги вентиляции картерных газов и адсорбера (при необходимости), пометив их расположение.
Обильно нанесите очиститель на кисточку или через тонкую трубку-удлинитель спрея. Обрабатывайте корпус дросселя в направлении от электроразъёмов и регулятора холостого хода.
Прочистите труднодоступные зоны: выступы под РХХ, шток привода на конце оси заслонки, пазы крепления датчиков и прилегающие фланцы впускного коллектора.
Удалите размягчённые отложения ветошью. Повторяйте обработку спреем и протирку до полного устранения загрязнений.
Просушите узел ветошью или естественным образом в течение 10 минут. Убедитесь в отсутствии влаги возле электрических контактов и подвижных деталей.

Проверьте герметичность соединений и целостность патрубков перед установкой воздушного фильтра. Заведите двигатель – возможна кратковременная нестабильность холостых оборотов из-за удаления слоя масляной пыли.

Продувка всех каналов сжатым воздухом

После механической очистки всех отверстий и каналов уделите внимание продувке сжатым воздухом. Это критический этап для удаления остатков грязи и мелких частиц, которые могли остаться в труднодоступных местах дроссельного узла.

Используйте компрессор с давлением 3–6 атмосфер, держа сопло на расстоянии 5–10 см от детали. Особое внимание сосредоточьте на:

Канале холостого хода (маленькое отверстие у края заслонки)
Канале системы вентиляции картера (сквозной патрубок на корпусе)
Отверстиях регулятора холостого хода
Плавной зоне закрытия заслонки (область прилегания створки к корпусу)

Продувайте по 5–7 секунд каждый канал под разными углами, сильной струёй воздуха выталкивая отложения наружу. Контролируйте чистоту на просвет – после обработки поверхности должны быть абсолютно сухими, без следов налета. Используйте защитные очки!

Важно: если загрязнения не удаляются воздухом, повторите точечное нанесение очистителя с последующей продувкой. Повышенное давление может повредить мембраны – не направляйте струю на электрические разъемы и датчик положения дроссельной заслонки.

Контроль состояния уплотнительного кольца

Уплотнительное кольцо обеспечивает герметичность соединения дроссельного узла с впускным коллектором. Повреждение или деформация кольца приводит к неучтённому подсосу воздуха, что вызывает плавающие обороты холостого хода, ошибки по обеднению смеси и повышенный расход топлива.

После демонтажа дроссельной заслонки визуально оцените кольцо: ищите трещины, надрывы, потерю эластичности или следы перетирания. Проведите пальцем по периметру – поверхность должна быть ровной без выщерблин и вмятин. Убедитесь, что кольцо плотно сидит в канавке корпуса, не перекручено и не имеет следов масляного нагара.

Критерии замены

Постоянная деформация: кольцо не восстанавливает оригинальную форму после сжатия
Заметные разрушения: разрывы толщиной более 1 мм или расслоение материала
Выраженная твёрдость: потеря резиной эластичности («дубеет»)

Контроль работы возвратной пружины

Возвратная пружина обеспечивает автоматическое закрытие дроссельной заслонки при отпускании педали газа. Неисправность этого элемента приводит к залипанию заслонки в открытом положении, что вызывает повышенные обороты холостого хода и нестабильную работу двигателя.

После очистки узла обязательно проверьте функциональность пружины визуально и механически. Убедитесь в отсутствии деформаций, коррозии или разрывов витков, а также оцените равномерность распределения усилия во время хода заслонки.

Проверка натяжения: Оттяните сектор привода заслонки рукой и резко отпустите. Исправная пружина немедленно вернёт узел в исходное положение с характерным чётким щелчком без промежуточных остановок.
Контроль усилия: Обеспечьте сопротивление минимальному физическому усилию при открытии заслонки. Излишняя лёгкость движения сигнализирует об ослаблении пружины.
Диагностика заеданий: Многократно откройте/закройте заслонку вручную, наблюдая за плавностью хода. Любые подклинивания требуют повторной разборки для устранения препятствий.

При обнаружении растяжения, поломки или необратимой деформации пружину необходимо заменить – восстановление механической целостности элемента невозможно.

Сборка дроссельного узла

Установите новую уплотнительную прокладку дроссельного узла на впускной коллектор, совместив отверстия крепления. Аккуратно разместите корпус дросселя на посадочное место, избегая смещения прокладки. Затяните три крепежных болта равномерно крестообразной последовательностью с моментом 8-12 Н·м.

Подключите все коммуникации в следующей последовательности:

Шланги подогрева дросселя (нижние патрубки)
Трубку вентиляции картерных газов
Топливную рамку с форсунками (если демонтировалась)
Вакуумный шланг регулятора давления топлива
Разъем датчика положения дроссельной заслонки (ДПДЗ)

Жестко зафиксируйте хомуты всех подключенных патрубков. Установите регулятор холостого хода в посадочный канал, предварительно проверив состояние уплотнительного кольца. Подсоедините к нему электрический разъем до характерного щелчка.

Компонент	Особенности монтажа
Датчик ДПДЗ	Фиксация двумя винтами после совмещения штифтов
Топливная рампа	Контроль уплотнителей форсунок при установке

Проверьте свободный ход заслонки рукой
Очистите посадочную площадку воздушного патрубка
Установите гофру воздуховода и затяните хомут

Подключите клемму "минус" на аккумуляторе для активации адаптации системы. Выполните процедуру обучения ЭБУ: включите зажигание на 20 секунд без запуска двигателя, затем выключите на 10 секунд. Заведите мотор и проверьте стабильность холостых оборотов в диапазоне 750-860 об/мин.

Установка нового прокладочного кольца

Снимите старое кольцо с дроссельного узла и протрите место установки ветошью, смоченной в бензине или очистите карбклинером. Убедитесь в отсутствии задиров или нагара на посадочной поверхности корпуса.

Перед установкой нового кольца смажьте его внутреннюю кромку и канавку дросселя тонким слоем моторного масла. Используйте только оригинальное уплотнение с маркировкой ВАЗ или аналогичное по составу (термостойкая резина), чтобы избежать деформации от перепадов температур.

Последовательность монтажа:

Наклоните кольцо под углом 30˚
Проденьте через канавку верхнюю часть уплотнения
Равномерно вдавите резину пальцами по всему периметру
Убедитесь в отсутствии перекручивания

Важно: Не используйте острые предметы для установки – это приведёт к микротрещинам. После монтажа приложите линейку к поверхности: зазор между кольцом и плоскостью корпуса должен отсутствовать.

Монтаж дросселя на коллектор

Перед установкой новой прокладки тщательно зачистите поверхности коллектора и дроссельного узла от остатков старого герметика и грязи металлической щёткой. Обязательно обезжирьте контактные плоскости очистителем тормозов или бензином, используя безворсовую ветошь для предотвращения попадания абразивных частиц.

Установите новую термостойкую прокладку штатного образца на посадочное место коллектора, совместив монтажные отверстия. Нанесите тонкий равномерный слой высокотемпературного герметика (типа ABRO) с обеих сторон прокладки по периметру, избегая избыточного количества состава вблизи каналов подачи воздуха.

Порядок сборки

Наденьте дроссельный узел на шпильки впускного коллектора, сохраняя правильную ориентацию разъёмов ЭСУД и шланга вентиляции картера
Вручную наживите гайки крепления по диагонали, сохраняя равномерный зазор по всему периметру
Затягивайте крепёж крест-накрест в три этапа динамометрическим ключом с соблюдением момента 19-22 Н∙м
Проверьте параллельность корпуса заслонки к плоскости коллектора щупом 0,2 мм

Подключите все коммуникации в следующей последовательности: шланг системы вентиляции картера с предварительной проверкой его эластичности, вакуумный патрубок усилителя тормозов, топливную рампу с механическим регулятором давления. Защелкните колодку электрического разъёма контроллера положения дросселя до характерного щелчка фиксатора. После пуска двигателя появится ошибка Р0120 до проведения автоматической адаптации.

Проверьте герметичность соединений мыльным раствором при работающем двигателе
Выполните холодную адаптацию дросселя через диагностический сканер ADSIT
Откалибруйте положение РХХ циклом "газ-тормоз" на прогретом до 90°С моторе

Затяжка гаек крепления с правильным усилием

После установки чистого корпуса дроссельной заслонки на место и соединения его с ресивером патрубками надежной посадки крепления добиваются точным усилием затяжки четырех гаек. Недостаточный момент приводит к подсосу неучтенного воздуха через уплотнительную прокладку, что вызовет нарушения в работе двигателя – плавающие обороты холостого хода и ошибки по системе управления. Чрезмерное же усилие чревато срывом резьбы на шпильках ресивера или деформацией корпуса дросселя.

Для правильной затяжки необходим динамометрический ключ. Использовать обычный рожковый или накидной ключ "на глаз" крайне не рекомендуется ввиду высокой вероятности ошибки. Убедитесь, что ключ имеет переходник или насадку под размер гаек крепления корпуса дросселя – обычно это 13 мм.

Требуемое усилие и порядок затяжки

Момент затяжки гаек крепления корпуса дроссельной заслонки установлен техническими требованиями завода-изготовителя:

Элемент крепления	Диаметр резьбы	Момент затяжки (Н·м)
Гайка крепления корпуса дроссельной заслонки к ресиверу (M6)	6 мм	10 - 14

Порядок действий при затяжке:

Сначала протяните гайки вручную до плотного прилегания корпуса к ресиверу через прокладку. Убедитесь, что корпус встал правильно, без перекосов.
Совершите первый оборот ключа, установив требуемое значение момента на динамометрическом ключе. Затягивайте последовательно в диагональном порядке:
- Первая гайка
- Диагонально противоположная
- Третья гайка
- Диагонально противоположная четвертой
Повторите проход по тому же диагональному порядку, закончив достижением заданного момента затяжки на каждой гайке и характерного щелчка ключа.

Важно: Никогда не затягивайте до щелчка с первого раза и не начинайте со значений близких к максимальным. Используйте метод равномерной поэтапной затяжки. После окончания работы динамометрическим ключом можно сделать проверочный проход в том же порядке обычным ключом без увеличения усилия, убедившись, что гайки надежно зафиксированы.

Обратное подключение топливного шланга

После завершения чистки аккуратно наденьте топливный шланг на штуцер топливной рампы, услышав характерный щелчок фиксатора (при наличии). Расположите защелку строго перпендикулярно к штуцеру для надежной коннекции – смещение может вызвать утечку или самопроизвольное отсоединение при работе двигателя.

Проверьте плотность фиксации рукой поперечным движением: правильно подключенный шланг не должен прокручиваться. Обязательно закрепите металлический хомут крепежным винтом с усилием 5–7 Нм, предотвращая перетяжку (риск повреждения шланга) либо слабое зажатие (риск протечки).

Контрольные действия после подключения

Запустите двигатель на 3–5 минут для распространинения топлива в системе
Осмотрите место соединения под рабочим давлением на предмет капель бензина
При отсутствии протечек прогрейте мотор до рабочей температуры
Убедитесь в стабильности холостого хода и отсутствии запаха топлива в подкапотном пространстве

Подсоединение шланга адсорбера

После завершения чистки дроссельного узла найдите шланг адсорбера, идущий от бензобака к дроссельной заслонке, и осмотрите его состояние на предмет трещин или затвердевания резины. Обратите внимание на соответствие диаметров штуцера адсорбера на корпусе дросселя и самого шланга – они должны плотно прилегать друг к другу. Убедитесь, что внутри патрубка отсутствуют загрязнения, способные нарушить вентиляцию топливного бака.

Аккуратно наденьте шланг на штуцер до упора, избегая перекручивания, и затяните хомут с помощью крестовой отвертки или шлицевой (в зависимости от типа установленного крепежа). Проверьте надежность фиксации легким подергиванием – соединение не должно двигаться и пропускать воздух. После этого визуально проконтролируйте положение всех остальных ранее отсоединенных патрубков (охлаждающей жидкости, вентиляции картерных газов, вакуумного усилителя тормозов), убедившись в их правильном монтаже и затяжке хомутов.

Ключевые требования при подключении:

Используйте только оригинальный хомутированный шланг во избежание подсоса неучтенного воздуха
Не применяйте силу для совмещения деталей при несовпадении размеров – диагностируйте причину несоответствия
Допускается обработка штуцера очистителем карбюратора перед установкой для лучшей герметичности

Установка патрубка вентиляции картера

Патрубок отвечает за отвод картерных газов из двигателя в дроссельный узел для сжигания. Его герметичность критично влияет на стабильность холостого хода и работу датчика массового расхода воздуха. Повреждение патрубка вызывает подсос неучтённого воздуха и ошибки ЭБУ.

Перед установкой проверьте внутреннюю поверхность патрубка на отсутствие масляного налёта и закоксовки. Замените деформированные хомуты и осмотрите резину на трещины. Обезжирьте металлические штуцеры дросселя и клапанной крышки.

Процесс монтажа

Наденьте верхний конец новой трубки на штуцер дроссельного узла до упора. Убедитесь в плотном контакте.
Соедините нижний конец патрубка с отводом клапанной крышки двигателя.
Зафиксируйте оба соединения новыми червячными хомутами тип «20». Затяжку производите крестообразно без перекоса.

Контрольные параметры после установки:

Проверяемый элемент	Требование
Отсутствие изгибов патрубка	Радиус изгиба не менее 5 см
Расстояние до ГБЦ	Минимум 3 см от горячих частей
Натяжение трубок	Свободный ход: 10-15 мм

Возвращение на место корпуса воздушного фильтра

Наденьте нижнюю часть корпуса на резиновую опорную подушку, совмещая крепёжные отверстия со шпильками кузова. Придерживайте патрубок, соединяющий корпус с дроссельным узлом, чтобы избежать перекоса. Слегка наживите гайки крепления.

Плотно надвиньте гофрированный патрубок корпуса на патрубок дроссельной заслонки до упора. Затяните хомут соединения крестообразной отвёрткой или головкой на 7 мм. Убедитесь, что патрубок не деформирован и не имеет трещин.

Подсоедините шланг вентиляции картера (толстый резиновый рукав от клапанной крышки) к штуцеру на корпусе воздушного фильтра, при необходимости обновив хомут.
Восстановите подключение разъёма датчика температуры воздуха (если закреплён на корпусе) до характерного щелчка.
Установите в корпус чистый воздушный фильтр стрелкой потока воздуха вперёд (по направлению к двигателю).
Закройте корпус крышкой, зафиксировав её винтами диагональной затяжкой для равномерного прилегания.
Окончательно затяните гайки крепления корпуса к кузову усилием 5–7 Н·м. Проверьте отсутствие люфта.

Подключение датчика положения дросселя

Перед установкой удостоверьтесь, что дроссельная заслонка закрыта, а новый или очищенный датчик исправен. Совместите фланец датчика с посадочным местом на корпусе дросселя, обеспечив совпадение паза вала заслонки с шестигранным выступом внутри датчика – неправильная ориентация выведет его из строя. Зафиксируйте датчик двумя крепёжными винтами, затягивая их крестообразной отвёрткой равномерно без перекоса.

Введите электрический разъём в фишки датчика до характерного щелчка пластикового фиксатора. Убедитесь в отсутствии перегибов и повреждений проводов. Для адаптации после подключения включите зажигание на 10 секунд без запуска двигателя, затем выключите его на аналогичное время – это позволит ЭБУ запомнить корректные показания. При появлении ошибки Р0120 или плавающих оборотах проверьте контакт в разъёме и целостность дорожек датчика мультиметром.

Отсоедините минусовую клемму АКБ перед демонтажем для сброса ошибок
Параметры диагностики:

Напряжение при закрытой заслонке 0,45-0,55В

Напряжение при полностью открытой не менее 4В
Наносите термопроводящую пасту на тыльную сторону датчика при установке
Не применяйте ударные инструменты для затяжки винтов

Подсоединение аккумулятора

Подсоедините клеммы аккумулятора в строгой последовательности: сначала зафиксируйте красную плюсовую клемму, затем чёрную минусовую. Затяните крепления с усилием 8-12 Н·м, исключая искрообразование и перекос контактов.

После подачи питания активируйте адаптацию дроссельного узла через бортовой компьютер. Отсутствие данной процедуры вызовет плавающие обороты и нестабильную работу силового агрегата.

Поверните ключ в положение ON на 15 секунд (без пуска двигателя)
Выключите зажигание на 20-25 секунд
Запустите двигатель и дайте поработать 7-10 минут на холостом ходу
Проверьте стабильность оборотов (850±50 RPM)

Контрольный этап: последовательно включите дальний свет, печку и обогрев заднего стекла. Удостоверьтесь, что двигатель не глохнет при скачках нагрузки. Устраните ошибки ЭБУ сканером при наличии кода P0120.

Прошивка параметров дросселя ЭБУ

После чистки механической части дроссельного узла требуется адаптация электронных параметров в ЭБУ. Новое положение заслонки и изменившийся объем воздуха неизбежно вызывают расхождение между фактическими показаниями датчиков и базовыми калибровками блока управления. Без коррекции электроники двигатель будет работать с нарушениями: плавающие холостые обороты, рывки при разгоне, ошибки по обеднению смеси.

Процедура выполняется через диагностический разъем OBD-II с использованием специализированного ПО (например, OpenDiag, DDT4All или официальные сервисные утилиты). Механическая настройка винтами не требуется, так как заслонка на ВАЗ-2114 оснащена электронным приводом и датчиком положения. Не используйте методы "самообучения" через снятие клеммы АКБ – это неэффективно для современных ЭБУ Январь 7.2/Bosch M7.9.7.

Этапы калибровки

Прогреть двигатель до рабочей температуры (80–90°C).
Отключить все энергопотребители (печка, фары, кондиционер).
Подключить адаптер ELM327 к ЭБУ и запустить ПО.
Выбрать в меню разделы: "ЭБУ двигателя" → "Адаптации" → "Дроссельная заслонка".
Выполнить последовательно операции:
- Сброс адаптаций – удаление старых поправочных коэффициентов.
- Обучение крайних положений – калибровка датчика ХХ и максимального угла открытия.
- Обучение холостому ходу – стабилизация оборотов при закрытой заслонке.
Зафиксировать корректные значения:

Параметр	Норма для ВАЗ-2114
Напряжение датчика ДПДЗ	0.45–0.55В (ХХ)
Угол открытия	0% (при закрытой заслонке)
Расход воздуха	7–10 кг/час (прогретый двигатель)

При сбоях процедуры (ошибки P0120, P0220) проверьте цепь датчика ДПДЗ, целостность шестерни привода и отсутствие закусывания троса педали газа. Перепрошивка калибровок занимает 2–3 минуты и обязательна после замены/точной очистки узла.

Запуск двигателя после чистки

Перед запуском еще раз проверьте надежность подключения всех снятых разъемов дроссельного узла, патрубков вентиляции картера и адсорбера. Убедитесь в правильной установке резинового уплотнительного кольца между дросселем и корпусом воздушного фильтра, отсутствии подсоса лишнего воздуха.

Вставьте ключ в замок зажигания и поверните в положение «Зажигание» (без запуска стартера), подождите 10-15 секунд. Это необходимо для инициализации датчика положения дроссельной заслонки (ДПДЗ) и корректировки положения заслонки блоком управления.

Процедура запуска и адаптации

Заведите двигатель и дайте ему поработать на холостых оборотах 5-7 минут. В первые секунды возможны следующие симптомы из-за удаления слоя масляного налета:

Плавание оборотов (800-1500 об/мин)
Самопроизвольное повышение/понижение холостого хода
Временное падение оборотов до 500-600 об/мин

Не газуйте в первые 3 минуты работы! Если двигатель глохнет сразу после запуска – выполните принудительную адаптацию:

Заглушите двигатель
Снимите минусовую клемму с АКБ на 3-5 минут
Верните клемму на место и включите зажигание на 15 секунд (без запуска)
Запустите мотор и дайте поработать 10 минут на «нейтрали» без нагрузки

После адаптации холостой ход должен стабилизироваться в пределах 750-800 об/мин. Проверьте реакцию на педаль газа – обороты должны расти плавно, без провалов. Если симптомы сохраняются, возможна ошибка ДПДЗ или подсос воздуха.

Контроль оборотов холостого хода

Проверка стабильности работы двигателя на холостом ходу является ключевым показателем успешности процедуры. Заведите двигатель и дайте ему прогреться до рабочей температуры (около 90°C). Наблюдайте за поведением тахометра: стабильные обороты в пределах 750-850 об/мин без скачков или провалов свидетельствуют о корректной настройке.

При наличии плавающих оборотов выполните дополнительные действия. Проверьте герметичность впускного тракта на предмет подсоса неучтенного воздуха и убедитесь в отсутствии ошибок ЭБУ. Повторно инициируйте обучение дроссельного узла согласно инструкции к автомобилю – это часто устраняет остаточные неполадки.

Типичные проблемы после чистки:

Резкое падение оборотов при сбросе газа
Самопроизвольное изменение скорости вращения коленвала (±200 об/мин)
Нестабильный запуск двигателя "на горячую"

Примечание: если проблемы сохраняются после переобучения,
проверьте датчик положения дроссельной заслонки (ДПДЗ)
и регулятор холостого хода (РХХ) мультиметром.

Проверка реакции на педаль газа

После сборки и подключения дроссельного узла запустите двигатель и дайте ему поработать на холостом ходу 5–7 минут для адаптации электронного блока управления. Прогрейте мотор до рабочей температуры (80–90°C). Убедитесь, что все датчики (ДПДЗ, РХХ) и разъемы подключены корректно, а подсос воздуха отсутствует.

Резко нажмите педаль газа до упора и сразу отпустите. Наблюдайте за поведением двигателя: обороты должны плавно подняться до 3000–3500 об/мин без рывков или провалов, затем так же плавно вернуться к штатным холостым (750–800 об/мин). Повторите проверку 2–3 раза подряд. Любые задержки, скачки, "зависание" оборотов выше 1500 об/мин или неустойчивая работа сигнализируют о неполадках.

Возможные проблемы и их причины

Обороты "зависают" после сброса педали:
- Дефект датчика положения дроссельной заслонки (ДПДЗ)
- Неполное закрытие заслонки (механический задир, нагар)
Провалы или рывки при нажатии педали:
- Подсос воздуха через патрубки или уплотнения
- Неправильная регулировка привода заслонки
Низкая скорость отклика:
- Неисправность регулятора холостого хода (РХХ)
- Засорение жиклера системы вентиляции картера

Важно! Если ошибки не исчезли, выполните сброс адаптаций ЭБУ через диагностическое оборудование или отключите клемму АКБ на 10 минут после остановки двигателя.

Тестовая поездка на автомобиле

Перед выездом выполните контрольный запуск двигателя: убедитесь, что холостые обороты стабилизировались в пределах 800-900 об/мин без подёргиваний или самопроизвольного повышения. Оставьте машину работать на нейтрали 3-5 минут – стрелка тахометра не должна "плавать".

Начните движение плавно, без резких нажатий педали акселератора. Первые 2-3 километра соблюдайте щадящий режим: избегайте высоких оборотов (выше 2500 об/мин) и длительной езды на постоянной скорости. Следите за реакцией автомобиля при разгоне в диапазоне 20-60 км/ч.

Ключевые параметры для проверки в движении

Отзывчивость дросселя: планомерное увеличение оборотов при легком нажатии газа, отсутствие "провалов" мощности или рывков.
Стабильность холостых в процессе поездки: после остановки (например, на светофоре) двигатель должен сохранять обороты без тряски или попыток заглохнуть.
Динамика разгона: при умеренном давлении на педаль автомобиль должен уверенно набирать скорость без "задумчивости" или детонационных стуков.

После возвращения повторно проверьте: при включении нейтрали на движущемся авто обороты должны плавно опуститься до холостых. Если наблюдаются аномалии – выполните процедуру обучения дроссельной заслонки согласно руководству к ЭБУ вашего двигателя.

Контроль расхода топлива

Загрязненная дроссельная заслонка напрямую влияет на экономичность двигателя: нарушается правильное формирование топливно-воздушной смеси, что заставляет ЭБУ увеличивать подачу горючего для поддержания стабильных оборотов. Повышенный расход, особенно при прогреве на холостом ходу, является ключевым симптомом закоксовки штока, загрязнения каналов или износа регулятора холостого хода.

После корректной очистки и адаптации дросселя топливопотребление нормализуется в течение 150-200 км пробега, что легко отследить ручным методом или через диагностический разъем. Важно исключить параллельные факторы: давление топливной рампы, исправность ДМРВ, состояние воздушного фильтра и кислородных датчиков перед оценкой результатов чистки.

Методы точного замера расхода

Ручной расчёт: Залить полный бак до отстрела заправочного пистолета → Сбросить суточный пробег → Эксплуатировать авто до половины бака → Повторно заправить "под горловину" → Разделить израсходованные литры на пройденные километры → Умножить на 100.
Через бортовой компьютер: Активировать режим "Мгновенный расход" при стабильной езде (75-90 км/ч на 4-5 передаче) → Зафиксировать усреднённый показатель за 10-15 минут движения. Допустимая погрешность – до 7%.
Диагностическим оборудованием: Считать параметры "Долгосрочная коррекция топливоподачи" (LTFT) и "Расход по CAN-шине" сканером типа ELM327 – отклонение LTFT свыше ±8% сигнализирует о проблемах с дросселем или смежными датчиками.

Состояние заслонки	Расход город/трасса (л/100км)	Холостой ход (гр/час)
Сильно загрязнена	10.5-12.2 / 8.3-9.1	1250-1500
Чистая (норма ВАЗ-2114)	8.8-9.6 / 6.7-7.4	850-950

Фиксируйте показатели минимум две недели до чистки и после. Если снижение расхода не превышает 4-6%, проверьте герметичность впускного тракта или состояние форсунок. Стабильная экономия в 8-12% подтверждает эффективность процедуры при условии неизменного стиля вождения.

Повторная калибровка при проблемах

После чистки дроссельного узла возможны сбои в работе двигателя: плавание холостых оборотов, завышенные или неровные обороты ХХ, провалы при нажатии на педаль газа. Это возникает из-за нарушения заводских настроек положения заслонки и требует сброса адаптаций ЭБУ.

Без повторной калибровки электронный блок управления продолжает использовать старые параметры, что провоцирует некорректный расчет топливной смеси. Симптомы обычно проявляются сразу после сборки узла и запуска двигателя.

Методы калибровки

Восстановить работоспособность позволяют два способа:

Самоадаптация (автоматический режим):
- Прогрейте двигатель до рабочей температуры (+85°С).
- Выключайте зажигание на 10 секунд.
- Запустите мотор без нажатия на педаль газа, дайте поработать на ХХ 5 минут.
- Заглушите двигатель на 10 секунд, затем повторите запуск.
ЭБУ самостоятельно скорректирует параметры за 2-3 цикла.

Принудительная адаптация через диагностику:

Этап	Действие
1	Подключите OBD-II сканер к разъёму под торпедой
2	Войдите в раздел «Электронная дроссельная заслонка»
3	Активируйте процедуру «Обучение ДЗ»
4	Точно выполняйте команды ПО (прогрев, холостой ход)

Для сброса ошибок используйте функцию «Стереть коды неисправностей».

Важно! Если проблемы сохраняются после калибровки:

Проверьте герметичность впускного тракта на щелкание
Контролируйте сопротивление датчика положения ДЗ (0.8-4.8 кОм)
Убедитесь в отсутствии подсоса воздуха через регулятор ХХ

Список источников

Создание точной технической инструкции требует опоры на авторитетные и проверенные материалы. Использование достоверных источников минимизирует риски ошибок и обеспечивает безопасность читателя при выполнении работ.

При подготовке статьи были проанализированы узкоспециализированные ресурсы, официальная документация и экспертные мнения. Это гарантирует соответствие информации современным стандартам обслуживания автомобилей ВАЗ.

Официальное руководство по ремонту ВАЗ-2114 издательства "Легион-Автодата"
Методические указания по ТО системы питания двигателя 2111/2112
Технические справочники по инжекторным системам Bosch M7.9.7
Публикации в профильном журнале "За рулём. Ремонт и обслуживание"
Верифицированные мастер-классы сертифицированных автотехников СТО РФ
Технические обсуждения на специализированных форумах: Drive2.ru/VAZ, ВАЗ Клуб
Каталог типовых неисправностей ЭСУД ВАЗ от НТЦ "АвтоВАЗагрегат"

Напряжение при закрытой заслонке	0,45-0,55В
Напряжение при полностью открытой	не менее 4В
