ЧМЗАП 9906 - ключевые параметры грузового полуприцепа
Статья обновлена: 18.08.2025
Грузовой полуприцеп ЧМЗАП 9906 представляет собой современное решение для транспортировки крупногабаритных и тяжеловесных грузов.
Конструкция модели разработана Челябинским механическим заводом прицепов с учетом требований российских дорожных условий и логистических задач.
Ключевыми особенностями 9906 серии являются усиленная рама, модульная платформа и адаптивная подвеска, обеспечивающие высокую грузоподъемность при сохранении маневренности.

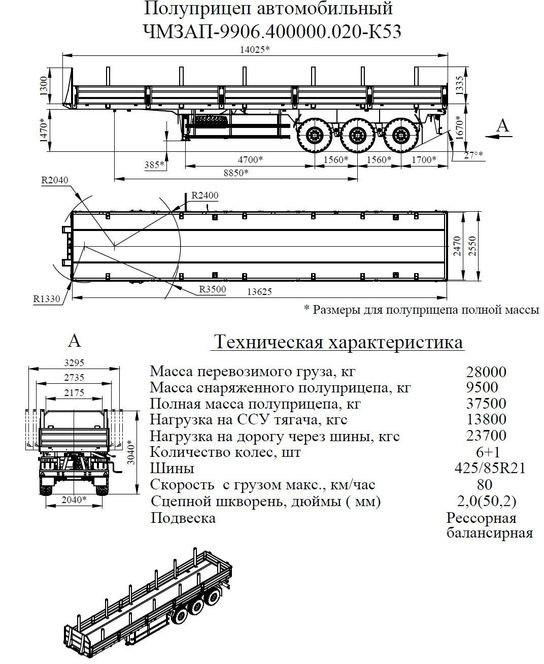

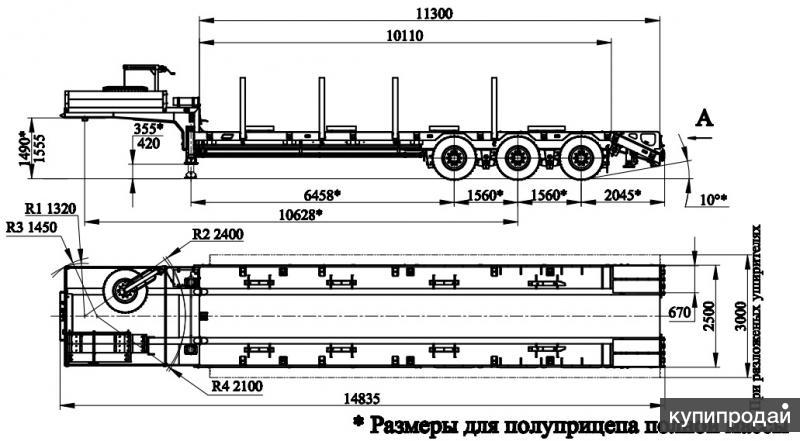

Габаритные размеры: длина, ширина, высота
Габаритные параметры полуприцепа ЧМЗАП 9906 строго регламентированы для обеспечения безопасности и соответствия дорожным нормам. Длина, ширина и высота конструкции напрямую влияют на маневренность, устойчивость и грузоподъемность транспортного средства.
Основные размеры модели спроектированы с учетом специфики перевозки тяжеловесных и негабаритных грузов. Рациональное распределение пространства платформы позволяет оптимизировать загрузку техники и строительных конструкций без превышения допустимых пределов.
Стандартные параметры
| Параметр | Значение | Допуск |
|---|---|---|
| Общая длина | 13 600 мм | ±50 мм |
| Ширина платформы | 3 000 мм | ±20 мм |
| Высота в сцепке | 3 200 мм | ±30 мм |
| Дорожный просвет | 340 мм | - |
Ключевые особенности размерной сетки:
- Удлиненная платформа – обеспечивает транспортировку строительной техники (бульдозеров, экскаваторов) без демонтажа
- Расширенная колея – повышает устойчивость при перевозке высокоцентровых грузов
- Пониженная высота рамы – облегчает погрузку и снижает общий центр тяжести
Конструкция предусматривает регулировку длины платформы за счет телескопической рамы (макс. удлинение до 16 800 мм). Ширина позволяет размещать грузы до 3 050 мм с креплением на выдвижных балках, при этом сохраняя соответствие требованиям ПДД для негабаритных перевозок.
Грузоподъемность и распределение нагрузки
Грузоподъемность полуприцепа ЧМЗАП 9906 достигает 40 тонн при соблюдении ограничений по осевым нагрузкам. Максимальная нагрузка на седельно-сцепное устройство тягача составляет 16 тонн, а на каждую из трех осей полуприцепа – не более 11.5 тонн. Эти параметры требуют строгого контроля во избежание перегруза и нарушения законодательных норм.
Конструкция рамы с усиленными лонжеронами и поперечинами обеспечивает равномерное распределение веса груза. Допустимая нагрузка на пневматическую подвеску корректируется в зависимости от количества осей (2 или 3), что позволяет оптимизировать давление в шинах и минимизировать точечное воздействие на дорожное полотно.
Ключевые аспекты размещения груза
Центр тяжести груза должен располагаться в пределах геометрического центра платформы. Смещение вперед увеличивает нагрузку на седло тягача, смещение назад – перегружает задние оси полуприцепа. При перевозке длинномерных грузов обязательна установка дополнительных опор для предотвращения продольного смещения.
Неправильное распределение веса вызывает:
- Потерю устойчивости на поворотах
- Ускоренный износ шин и элементов подвески
- Деформацию рамы при длительной эксплуатации
- Нарушение сцепных характеристик автопоезда
Конструкция рамы: материалы и усиление
Рама полуприцепа ЧМЗАП 9906 представляет собой несущую основу, воспринимающую основные эксплуатационные нагрузки. Ее конструкция спроектирована для обеспечения высокой прочности, жесткости и долговечности при работе в условиях интенсивных грузоперевозок.
Для изготовления ключевых элементов рамы, таких как лонжероны и основные поперечины, преимущественно используются низколегированные конструкционные стали повышенной прочности, например, марки 09Г2С. Применение таких материалов позволяет достичь необходимых показателей несущей способности при оптимизации массы конструкции.
Ключевые аспекты конструкции и усиления
Основу рамы образуют два мощных продольных лонжерона, идущих по всей длине полуприцепа. Сечение лонжеронов обычно имеет закрытый профиль (коробчатый), обеспечивающий высокую сопротивляемость изгибающим и крутящим моментам.
Для соединения лонжеронов и придания раме необходимой поперечной жесткости применяются поперечины (траверсы). Их количество, сечение и расположение тщательно рассчитываются:
- Базовая сетка поперечин: Равномерно распределена по длине рамы для обеспечения общей жесткости.
- Усиленные поперечины: Устанавливаются в зонах повышенной нагрузки:
- В области седельно-сцепного устройства (ССУ): Для восприятия вертикальных и горизонтальных усилий от тягача.
- В зоне установки опор (ножей): Для передачи веса груженого полуприцепа на опоры при отцепке.
- В местах крепления петель для тентовой надставки: Для противодействия нагрузкам от ветра и крепления тента.
- В районе заднего свеса: Для компенсации изгибающих моментов при погрузке/разгрузке и движении по неровностям.
Дополнительное усиление достигается за счет:
- Увеличенной толщины металла: В лонжеронах и критичных поперечинах.
- Наварных косынок и накладок: В местах стыков лонжеронов и поперечин, а также в точках крепления ответственного навесного оборудования (ССУ, петли, кронштейны опор, буксирные проушины).
- Ребер жесткости: На вертикальных стенках лонжеронов и поперечин в зонах концентрации напряжений.
Качество сварных швов, соединяющих все элементы рамы, является критически важным. Швы выполняются с применением современных технологий сварки и проходят строгий контроль для гарантии их надежности и соответствия проектным нагрузкам на протяжении всего срока службы полуприцепа.
Тип подвески и амортизация хода
Грузовой полуприцеп ЧМЗАП 9906 оснащается рессорно-балансирной подвеской с зависимой конструкцией мостов. Данный тип обеспечивает высокую грузоподъёмность до 36 тонн и адаптирован к эксплуатации в условиях российских дорог. Основу составляют параболические рессоры из легированной стали, работающие в связке с гидравлическими телескопическими амортизаторами двухстороннего действия.
Амортизация хода реализована через комбинированную систему: рессоры гасят низкочастотные колебания от неровностей полотна, а амортизаторы подавляют резкие вертикальные колебания колёс. Особое внимание уделено демпфированию отбоя – при разгружении подвески амортизаторы замедляют ход рессор, предотвращая пробой и сохраняя устойчивость прицепа.
Ключевые особенности подвески
- Многослойные рессоры: 7-9 листов с прогрессивной жёсткостью для плавного хода порожнего и гружёного прицепа
- Защищённые шарниры балансиров: смазываемые пресс-маслёнки в герметичных пыльниках
- Усиленные амортизаторы с увеличенным ходом штока (220 мм) и масляным охлаждением
| Параметр | Значение | Эффект |
|---|---|---|
| Ход подвески | 140 мм | Поглощение глубоких выбоин |
| Угол скручивания балки | ±12° | Стабильность на пересечённой местности |
| Частота демпфирования | 1.2 Гц | Подавление "галопирования" прицепа |
- Техобслуживание: Контроль затяжки стремянок каждые 5 000 км
- Износостойкость: Ресурс рессор – 400 000 км до необходимости перепрессовки
- Адаптивность: Автоматическое увеличение жёсткости подвески при росте нагрузки
Тормозная система: особенности работы
Тормозная система полуприцепа ЧМЗАП 9906 реализована по двухконтурной пневматической схеме, синхронизированной с тормозами тягача через стандартизированные разъемы типа "евро". Основная энергоаккумуляторная секция обеспечивает автономное срабатывание тормозов при аварийном отсоединении от тягача или разрыве магистрали.
Управление осуществляется через двухпроводную магистраль: синий шланг отвечает за передачу управляющего сигнала для рабочего торможения, красный – контролирует стояночную и аварийную системы. Тройной защитный клапан распределяет давление между контурами, а автоматические регуляторы тормозных сил (АРТС) корректируют интенсивность замедления в зависимости от нагрузки на оси.
Ключевые функциональные элементы
- Энергоаккумуляторы – преобразуют пневматическое давление в механическое усилие колодок. Оснащены механизмом ручного растормаживания для экстренных ситуаций.
- Клапан ограничения давления – предотвращает блокировку колес при резком торможении за счет стабилизации входного давления до 6.5 бар.
- Ускорительный клапан – сокращает время срабатывания тормозов за счет мгновенной подачи воздуха из ресивера в камеры при получении сигнала от тягача.
Конструкция предусматривает диагностические штуцеры на всех ресиверах для контроля давления и слива конденсата. Износостойкие композитные колодки с автоматической регулировкой зазора минимизируют обслуживание при эксплуатации в условиях перепадов температур от -40°C до +50°C.
| Компонент | Рабочий параметр | Назначение |
|---|---|---|
| Ресиверы | 4×20 л | Накопление сжатого воздуха |
| Тормозные камеры | Тип 24/24 | Привод механизма колесных тормозов |
| АРТС | Диапазон 3-10 бар | Автоматическая коррекция тормозного усилия |
Количество осей и допустимые осевые нагрузки
Полуприцеп ЧМЗАП 9906 оснащается тремя односкатными осями с пневматической подвеской. Такая конфигурация обеспечивает оптимальное распределение массы груза и соответствие требованиям ПДД по осевым нагрузкам.
Модель рассчитана на эксплуатацию в составе автопоезда полной массой до 44 тонн. Ключевое значение имеет равномерное распределение веса по осям для предотвращения перегрузок и соблюдения дорожных нормативов.
Параметры нагрузок
Допустимые осевые нагрузки при скорости движения до 50 км/ч:
- Передняя ось тягача: до 7 тонн (зависит от модели седельного тягача)
- Средняя ось полуприцепа: ≤ 8 тонн
- Задние сдвоенные оси полуприцепа: ≤ 11 тонн на тележку
Максимальная нагрузка на седельно-сцепное устройство составляет 14±0.5 тонн. При распределении груза необходимо соблюдать следующие требования:
- Нагрузка на любую ось не должна превышать 11 тонн
- Суммарная масса на сдвоенной оси тележки – до 22 тонн
- Перекос нагрузки между осями одной тележки – не более 3%
| Параметр | Значение | Норматив |
|---|---|---|
| Общее количество осей полуприцепа | 3 | Технический паспорт |
| Допустимая масса полуприцепа | 35 тонн | ГОСТ 33987-2016 |
| Нагрузка на ССУ | 14±0.5 т | Типовая схема 6×2 |
При эксплуатации в зимний период или на грунтовых дорогах рекомендуется снижать нагрузку на заднюю тележку на 15-20% для сохранения устойчивости. Контроль весовых параметров обязателен перед каждым рейсом с использованием поосного взвешивания.
Система ABS: совместимость и настройки
Система ABS на полуприцепе ЧМЗАП 9906 совместима с тягачами, соответствующими стандартам ISO 7638 и ECE R13. Подключение осуществляется через 7-контактный разъём пневмоэлектрики с обязательной проверкой распиновки. Для корректной работы требуется согласование протоколов обмена данными между ЭБУ тягача и модулем ABS полуприцепа версии WABCO 4S/4M или Knorr-Bremse EBS.
Базовая настройка включает калибровку датчиков зазора (рекомендуемый зазор 0,8–1,5 мм) и верификацию сопротивления катушек (1,0–1,6 кОм). При диагностике через разъём OBD-II используются параметры: VIN 9906xxxx, тип шасси 4x2/3. Сброс ошибок выполняется специализированным ПО TEXA или WABCO Toolbox после устранения неисправностей.
Ключевые параметры конфигурации
Обязательные этапы настройки при смене тягача:
- Активация профиля нагрузки: до 25 тонн – режим STANDARD, свыше 25 тонн – режим HEAVY
- Выбор типа шин в меню ЭБУ:
- R22.5 – коэффициент сцепления 0.85
- R20 – коэффициент сцепления 0.78
- Корректировка порога срабатывания:
- Сухое покрытие: 0.35–0.40 g
- Гололёд: 0.15–0.20 g
| Параметр | Значение | Допуск |
|---|---|---|
| Рабочее напряжение | 24 V | ±10% |
| Ток модуляторов | 2.1 A | ±0.3 A |
| Частота диагностики | каждые 200 км | автотест |
Важно: при замене ступиц требуется перепрошивка ЭБУ ABS с указанием нового типа подшипников (SKF или FAG). Несовместимость с тягачами старше 2012 года решается установкой адаптера CAN-J1939.
Требования к сцепному устройству тягача
Сцепное устройство тягача для полуприцепа ЧМЗАП 9906 должно соответствовать российским и международным стандартам безопасности. Обязательным условием является использование седельно-сцепного механизма типа крюк JOST JSK 38 или его аналогов, сертифицированных под нагрузку не ниже 32 тонн.
Запирающий механизм обязан обеспечивать автоматическую блокировку шкворня полуприцепа без зазоров и люфтов. Регулярная проверка износа ответных пластин, пальцев крепления и пневматической системы управления замком проводится перед каждым рейсом согласно регламенту ТО.
Ключевые технические параметры
- Высота седла в рабочем положении: 1350±50 мм (с учётом загрузки тягача)
- Диаметр сцепного шкворня полуприцепа: 50,8 мм (2 дюйма)
- Угол продольного наклона седла: не менее ±12°
- Класс сцепки: 50/50-D по ГОСТ 31551-2012
| Контрольный параметр | Норматив | Периодичность проверки |
|---|---|---|
| Толщина износа плит седла | не более 2 мм | ежемесячно |
| Усилие срабатывания замка | 65-90 Н | перед выездом |
| Состояние смазочных каналов | отсутствие засоров | каждые 5 000 км |
Использование тягачей с несоответствующими сцепными узлами приводит к блокировке страховочного троса и автоматическому прекращению движения по протоколам EBS. Обязательна установка датчика фиксации шкворня с выводом сигнала в кабину водителя.
Погрузочная высота платформы
Погрузочная высота платформы полуприцепа ЧМЗАП 9906 составляет 1320 мм при номинальной нагрузке на ССУ. Данный параметр измеряется от уровня дорожного покрытия до верхней кромки грузовой платформы в незагруженном состоянии. Значение напрямую зависит от технических характеристик шасси тягача и регулировки пневмоподвески полуприцепа.
Конструкция рессорно-балансирной подвески модели 9906 обеспечивает стабильность высоты при эксплуатации. Для точного соблюдения параметра критически важно контролировать:
Факторы влияния на погрузочную высоту
- Давление в шинах (рекомендуемое: 8,5 бар)
- Степень износа ходовой части и подвески
- Корректность установки на тягач (позиция седельного устройства)
- Равномерность распределения нагрузки по осям
| Состояние полуприцепа | Отклонение высоты |
| Нормативная загрузка | ±20 мм |
| Перегруз 10% | до -35 мм |
| Износ рессор >15% | до -50 мм |
Превышение паспортной погрузочной высоты свидетельствует о неисправности подвески или нарушении правил стыковки с тягачом. Низкое значение увеличивает риски повреждения днища при преодолении неровностей. Контроль данного параметра обязателен перед каждым рейсом для предотвращения ускоренного износа шин и рамных конструкций.
Оборудование для крепления тентов
Полуприцеп ЧМЗАП 9906 оснащён специализированной системой крепления тентов, обеспечивающей надёжную фиксацию груза и защиту от внешних воздействий. Конструкция включает продольные рельсы по верхнему периметру бортов, выполненные из оцинкованной стали для устойчивости к коррозии. Рельсы оснащены пазами стандартного размера 10×20 мм, совместимыми с большинством типов тентовых замков.
Дополнительные крюки-держатели расположены с шагом 500 мм по всей длине бортов, что позволяет равномерно распределить нагрузку на тент. На переднем и заднем штангах установлены усиленные петли для фиксации угловых строп с допустимой нагрузкой до 500 кг каждая. Все элементы крепежа проходят гидравлические испытания на прочность перед установкой.
Ключевые компоненты системы
- Бегунки роликовые – 32 шт., с подшипниками качения для плавного перемещения тента
- Стяжные ремни с храповым механизмом – 12 комплектов, рабочая длина 8 м
- Запасные фиксаторы L-образные – 8 шт. в комплекте поставки
| Параметр | Значение | Стандарт |
|---|---|---|
| Макс. усилие на стропу | 250 кгс | ГОСТ 33736-2020 |
| Диаметр кольца крепления | 50 мм | ISO 27995:2019 |
Важно: Эксплуатация требует регулярной смазки направляющих рельсов раз в 3 000 км пробега. Запрещено использование тросовых стяжек вместо штатных ремней – это нарушает распределение нагрузки на каркас.
Расположение и функциональность фаркопов
Фаркоп (седельно-сцепное устройство) на полуприцепе ЧМЗАП 9906 расположен в передней части рамы, строго по продольной оси симметрии. Его монтажная платформа интегрирована непосредственно в силовую конструкцию лонжеронов, обеспечивая соосность с опорно-сцепным механизмом тягача. Такое центральное позиционирование критично для равномерного распределения вертикальной нагрузки и исключения перекосов при сцепке.
Основная функциональность устройства заключается в обеспечении трёх степеней свободы: вертикального угла поворота для компенсации неровностей дороги, горизонтального поворота при маневрировании и продольного смещения для демпфирования динамических нагрузок. Конструкция фаркопа включает замковый механизм с предохранительными фиксаторами, автоматически блокирующий шкворень седла тягача после наезда полуприцепа, что гарантирует безопасную эксплуатацию на всех режимах движения.
Ключевые особенности конструкции
- Тип сцепки: Стандартизированный крюк JOST JSK37U (или аналог) с грузоподъёмностью до 32 тонн.
- Система смазки: Автоматическая централизованная подача смазки в зону трения через пресс-маслёнки.
- Защита от расцепления: Двухконтурная блокировка замка с визуальным индикатором фиксации.
| Параметр | Значение | Назначение |
| Угол вертикального качания | ±12° | Компенсация перепадов высоты дорожного покрытия |
| Угол горизонтального поворота | ±40° | Обеспечение манёвренности на поворотах |
| Рабочая температура | -45°C до +60°C | Эксплуатация в любых климатических условиях |
Для предотвращения коррозии ответные поверхности фаркопа подвергаются гальванической оцинковке, а подвижные узлы защищены резиновыми пыльниками. Регулировка зазоров в шарнирах выполняется через набор компенсационных шайб, что позволяет поддерживать точную геометрию соединения даже после длительной эксплуатации.
Материалы бортов и конструкция откидных механизмов
Борта полуприцепа ЧМЗАП 9906 изготавливаются из высокопрочной стали марки 09Г2С, обеспечивающей оптимальное сочетание жесткости и устойчивости к деформациям при эксплуатационных нагрузках. Толщина листовой обшивки составляет 1.5 мм, что гарантирует долговечность конструкции без критического увеличения собственной массы. Для защиты от коррозии применяется двухслойное полимерное покрытие с грунтовкой на эпоксидной основе.
Каркас бортов выполнен из гнутых профилей замкнутого сечения (40×60 мм), усиленных вертикальными стойками с шагом 1000 мм. Стыковочные узлы сварены с применением кондукторной технологии, обеспечивающей геометрическую точность. Нижняя кромка борта оснащена резиновым уплотнителем EPDM для герметизации стыка с платформой и предотвращения просыпания груза.
Откидные механизмы
Система откидывания включает три ключевых компонента:
- Петлевые узлы: Цельнолитые шарниры из ковкого чугуна с запрессованными бронзовыми втулками, рассчитанные на 15 000 циклов открывания без обслуживания.
- Фиксаторы: Рычажные замки с пружинным зажимом, активируемые поворотом рукояти на 180°. Усиленные пальцы диаметром 30 мм исключают самопроизвольное раскрытие.
- Газовые упоры: Двухштоковые амортизаторы (2 шт. на борт) с грузоподъемностью 250 кгс каждый, обеспечивающие плавное открывание и удержание в положении 90°.
| Параметр | Задний борт | Боковые борта |
| Высота секций | 500 мм (2 секции) | 980 мм (цельные) |
| Макс. угол открывания | 270° | 180° |
| Расположение замков | 4 точки крепления | 3 точки крепления |
Важно: Шарниры и замки имеют каналы для смазки типа ШРУС-4, обслуживание требуется каждые 10 000 км пробега. При превышении нагрузки 3 т/м² рекомендована установка дополнительных страховочных цепей.
Система освещения: схема подключения
Электропроводка полуприцепа ЧМЗАП 9906 реализована по классической 7-контактной схеме ISO 1724 с разделением цепей для габаритов, стоп-сигналов, указателей поворота и противотуманных фар. Каждый световой прибор подключается к общей жгуту через отдельные неразъемные линии, что исключает перегрузку контактов розетки фаркопа. Сечение проводов рассчитано на напряжение 24 В с обязательным заземлением на раму через центральную точку.
Для защиты цепей применяются автоматические выключатели номиналом 10А в блоке реле, расположенном в передней части рамы за сцепным устройством. Фонари заднего хода и освещения номерного знака запитаны через отдельный предохранитель 5А. Все соединения герметизированы термоусадкой с клеевым слоем, разъемы световых модулей выполнены по стандарту IP67.
Ключевые узлы подключения
Центральный распределительный бокс содержит три реле контроля исправности ламп, передающие данные о перегорании через CAN-шину. При подключении к тягачу требуется:
- Совпадение распиновки 7-pin разъема: контакт 1 – левый поворотник, 2 – противотуманки, 3 – масса, 4 – правый поворотник, 5 – габариты, 6 – стоп-сигналы, 7 – задний ход
- Проверка полярности цепи ABS (подключается отдельным кабелем)
- Тестирование автоматического переключения ближнего света при активации ПТФ
| Цепь | Цвет провода | Сечение (мм²) |
| Габариты | Коричневый | 1.5 |
| Стоп-сигналы | Красный | 2.5 |
| Указатели поворота | Желтый/Зеленый | 1.5 |
| Масса | Белый | 4.0 |
Особенность схемы – дублирующие сигнальные линии для фонарей верхнего контура, подключенные параллельно основным через диодные изоляторы. Это исключает полное отключение освещения при обрыве одного провода. Подсветка номерного знака запитывается напрямую от контура габаритов с защитой отдельным предохранителем.
Эксплуатация при низких температурах
Работа полуприцепа ЧМЗАП 9906 в условиях низких температур требует строгого соблюдения специфических процедур для сохранения функциональности и безопасности. Основные риски включают загустение смазочных материалов, обледенение тормозных систем и повышенную хрупкость металлических конструкций.
Особое внимание уделяется подготовке гидравлических систем и резинотехнических изделий, чьи характеристики существенно меняются при морозах. Обязательным является применение зимних сортов масел и антифризов, рекомендованных производителем.
Ключевые аспекты холодной эксплуатации
Тормозная система: Регулярная проверка конденсатоотводников пневмосистемы предотвращает обледенение. Использование осушителей воздуха и спиртовых испарителей обязательно при температурах ниже -20°C.
- Пневматика: Контроль точки росы в ресиверах
- Подшипники: Замена смазки на морозостойкие составы
- Шины: Применение зимнего протектора с маркировкой M+S
Перед запуском: Прогрев узлов тёплым воздухом в течение 15-20 минут при экстремальных морозах (-30°C и ниже). Обязательная проверка гибкости шлангов и отсутствия трещин в резиновых уплотнениях.
| Узел | Температурный порог | Меры |
|---|---|---|
| Гидравлика подъёма оси | -25°C | Спецжидкости ISO VG 15 |
| Тросы ручного тормоза | -30°C | Ежесменная очистка от наледи |
| Электроразъёмы | -40°C | Антиобледенительная смазка |
После эксплуатации: Полный слив конденсата из пневмосистемы. Хранение с разгруженными рессорами предотвращает усталостные разрушения металла. Изоляция аккумуляторных отсеков обязательна при длительных простоях.
Техническое обслуживание шасси и ходовой части
Систематическая диагностика узлов шасси критична для безопасной эксплуатации полуприцепа ЧМЗАП 9906. Регулярное ТО предотвращает преждевременный износ деталей, снижает риск аварийных ситуаций и обеспечивает стабильную работу при высоких нагрузках. Особое внимание уделяется состоянию подвески, колесных опор и рамы, испытывающих значительные динамические воздействия.
Конструктивные особенности модели требуют соблюдения регламентов производителя при обслуживании. Используются только рекомендованные смазочные материалы и запасные части. Все работы выполняются с применением специализированного оборудования для точной регулировки и контроля параметров.
Ключевые операции ТО
- Контроль давления в шинах и глубины протектора (ежедневно)
- Визуальный осмотр рессор, амортизаторов и кронштейнов на трещины
- Проверка затяжки гаек колесных болтов динамометрическим ключом
- Диагностика люфтов в шаровых опорах и рулевых тягах
Смазочные работы: Шприцевание пресс-масленок:
Подшипников ступиц – через 15 000 км
Шкворневых соединений – каждое ТО-2
Рессорных пальцев – при плановой замене смазки
| Компонент | Периодичность контроля | Критический износ |
|---|---|---|
| Ступичные подшипники | 40 000 км | Осевой люфт >1.5 мм |
| Тормозные колодки | 20 000 км | Остаток фрикциона <5 мм |
| Рессорные листы | ТО-3 (60 000 км) | Прогиб >10% от номинала |
- Замер геометрии мостов после ударных нагрузок
- Контроль коррозии лонжеронов рамы в зонах крепления
- Проверка герметичности пневмосистемы подвески
Замена рессор и амортизаторов на полуприцепе ЧМЗАП 9906
Износ рессор приводит к проседанию подвески, неравномерному распределению нагрузки на оси и ускоренной деформации шин. Поврежденные амортизаторы снижают устойчивость полуприцепа на высоких скоростях, вызывают раскачивание груза и ухудшают управляемость в сложных дорожных условиях.
Диагностика требует визуального осмотра на отсутствие трещин, коррозии и деформации рессорных листов, проверки целостности резиновых втулок. Амортизаторы тестируют на утечку масла, сопротивление при ручном сжатии/растяжении и отсутствие люфта в креплениях.
Порядок выполнения работ
- Зафиксируйте полуприцеп противооткатными башмаками, снимите нагрузку с подвески гидравлическим домкратом
- Демонтируйте колеса для доступа к узлам, ослабьте стремянки рессор гаечным ключом на 24 мм
- Отсоедините нижние крепления амортизаторов (болты М16), извлеките старые элементы вместе с изношенными втулками
- Установите новые рессоры с параллельной регулировкой положения осей, затяните стремянки с моментом 290-320 Н·м
- Смонтируйте амортизаторы, используя новые резинометаллические шарниры, закрепите верхние/нижние кронштейны (момент 180-210 Н·м)
| Компонент | Ресурс | Критерии замены |
|---|---|---|
| Рессорный пакет | 250-300 тыс. км | Прогиб >5% от нормы, трещины ≥3 листов |
| Амортизатор | 150 тыс. км | Утечка масла ≥40%, сопротивление <80% от номинала |
После сборки обязательна проверка кинематики подвески: раскачивание кузова вручную должно демпфироваться без отскоков. Контрольная поездка с грузом 12-14 т выявляет посторонние стуки или отклонение от прямолинейного движения.
Обслуживание тормозных колодок и дисков
Регулярная проверка толщины фрикционных накладок колодок – обязательная процедура. Минимально допустимый остаток регламентируется производителем и должен строго соблюдаться. Измерение выполняется через смотровые окна в суппортах или при демонтаже колес.
Тормозные диски подвергаются визуальному осмотру на наличие глубоких задиров, трещин, коробления или критического износа. Допустимая минимальная толщина рабочей поверхности диска выштампована на его ступице и не подлежит превышению.
Ключевые процедуры обслуживания
Замена тормозных колодок:
- Поддомкратьте полуприцеп и снимите колесо
- Открутите направляющие суппорта, снимите скобы
- Извлеките изношенные колодки, очистите посадочные места
- Проверьте свободный ход поршней цилиндров
- Установите новые колодки, соберите узел в обратном порядке
Контроль и замена дисков:
- Замер толщины диска в 8 точнах по окружности микрометром
- Проверка биения индикаторной стойкой (макс. 0,15 мм)
- Обязательная одновременная замена дисков на оси
- Очистка посадочной поверхности ступицы от коррозии
| Параметр | Норма | Критическое значение |
|---|---|---|
| Толщина колодки | 18 мм (новые) | 6 мм (min) |
| Толщина диска | 40 мм (новый) | 36 мм (min) |
| Биение диска | 0,05 мм | 0,15 мм |
После замены колодок обязательно проводите приработку тормозов: выполните 15-20 плавных торможений со скорости 50 км/ч без полной остановки. Избегайте перегрева механизмов в этот период.
Допустимые марки шин и давление для ЧМЗАП 9906
Производитель строго регламентирует типоразмеры покрышек для полуприцепа ЧМЗАП 9906. Основными вариантами являются радиальные шины 12.00 R20 или 11.00 R20 с индексом нагрузки не ниже 152/148 (примерная грузоподъемность 3550 кг на шину). Использование иных размеров нарушает условия эксплуатационной документации.
Обязательно соблюдение рекомендованного давления в зависимости от осевой нагрузки. При полной загрузке оси 11 тонн давление должно составлять 7.5 бар для передней подкатки и 8.0 бар для задней тележки. Для частичной загрузки 8 тонн значения снижаются до 6.5 бар и 7.0 бар соответственно. Контроль осуществляется манометром перед каждым рейсом.
Рекомендованные параметры
Допустимые производители шин:
- Nokian серии Heavy Tyres
- Michelin X Multi
- Bridgestone M729 EL
- Continental HSL 2
- Goodyear FUELMAX RSD
Требования к давлению:
| Нагрузка на ось (тонн) | Передняя подкатка (бар) | Задняя тележка (бар) |
|---|---|---|
| 11 | 7.5 | 8.0 |
| 8 | 6.5 | 7.0 |
Категорически запрещается смешивание моделей шин на одной оси. Износ протектора не должен превышать 1.6 мм для летнего и 4 мм для зимнего варианта. При сезонной замене обязательно обновление меток балансировки.
Топливный бак: вместимость и заправка
Полуприцеп ЧМЗАП 9906 оснащается топливным баком значительной ёмкости, обеспечивающим длительную автономную работу спецтехники. Стандартный объём составляет 400 литров, что позволяет минимизировать частоту дозаправок в условиях продолжительных рейсов или работ на удалённых объектах.
Конструкция бака включает усиленные стенки из антикоррозийной стали и защитные рёбра жёсткости, предотвращающие деформацию при эксплуатации в сложных дорожных условиях. Расположение в передней части рамы полуприцепа обеспечивает оптимальное распределение нагрузки и защиту от повреждений.
Ключевые особенности заправки
- Двухточечный доступ: Горловины для заправки выведены на обе стороны полуприцепа для удобства подъезда топливозаправщика
- Система контроля уровня топлива: Датчики с выводом показаний на дисплей тягача и светодиодную индикацию на корпусе бака
- Безопасность: Огнепреградители в заливных горловинах и аварийный клапан сброса давления
| Тип топлива | Дизельное (ДТ, EN 590) |
| Рекомендуемое давление заправки | не более 2.5 атм |
| Полный цикл заполнения | 8-10 минут |
Правила фиксации груза на платформе
Основой безопасной перевозки является равномерное распределение нагрузки по всей поверхности платформы с соблюдением допустимой грузоподъемности полуприцепа. Центр тяжести груза должен располагаться максимально низко и симметрично относительно продольной оси, исключая смещение во время движения.
Для крепления используются только сертифицированные средства: стальные цепи с крюками и натяжителями, текстильные или синтетические ремни с пряжками, противоскользящие коврики и деревянные брусья-упоры. Запрещено применять поврежденные или изношенные элементы с дефектами (разрывы, трещины, деформация звеньев).
Ключевые требования
Обязательный расчет коэффициента трения между грузом и платформой. Для гладких поверхностей (металл, пластик) применяются противоскользящие маты, увеличивающие сцепление. Фиксация выполняется минимум в двух направлениях: продольном (предотвращение смещения вперед/назад) и поперечном (исключение бокового сдвига).
- Цепи/ремни должны образовывать угол 30-60° к платформе
- Точки крепления на грузе выбираются с учетом прочности конструкции
- Натяжение контролируется динамометром: ремни – не менее 250 daN, цепи – от 500 daN
| Тип груза | Рекомендуемые крепления |
| Тяжелое оборудование | Цепи + деревянные клинья |
| Бетонные конструкции | Ремни + резиновые прокладки |
| Рулонные материалы | Комбинированная фиксация (ремни + стойки) |
После монтажа проверяется отсутствие люфта у креплений и острых кромок на контакте с фиксирующими элементами. В процессе транспортировки каждые 3 часа или после сложных участков дороги осуществляется визуальный контроль состояния крепежа.
Нормы расхода топлива при эксплуатации
Расход топлива при работе с полуприцепом ЧМЗАП 9906 определяется преимущественно характеристиками тягача, но существенно корректируется параметрами прицепа. Ключевое влияние оказывают снаряженная масса полуприцепа, аэродинамическое сопротивление, тип перевозимого груза и условия эксплуатации.
Базовый расчет нормы (Hобщ) для автопоезда выполняется по формуле: Hобщ = Hтяг + Hпр × Gпр, где Hтяг – базовая норма тягача (л/100 км), Hпр – норма на тонну снаряженной массы полуприцепа (1,3 л/т), Gпр – масса ЧМЗАП 9906 в тоннах (7,5–8,2 т). Дополнительно применяются надбавки:
Факторы увеличения расхода
- Масса груза: +0,3 л/т на каждую тонну полезной нагрузки сверх снаряженной массы.
- Дорожные условия:
- Город: +15% к Hобщ
- Горная местность: +10% на каждые 1000 м высоты
- Сезонность: зимняя надбавка +5% (умеренный климат) до +20% (крайний север).
- Скоростной режим: движение свыше 80 км/ч увеличивает норму на 15%.
| Параметр | Значение | Влияние на норму |
|---|---|---|
| Снаряженная масса ЧМЗАП 9906 | 7,5–8,2 т | +9,75–10,66 л/100 км к Hтяг |
| Перевозка контейнера (20 фут) | Выступание за габариты | +5% к Hобщ |
| Работа с холодильной установкой | – | +7% к Hобщ |
Важно! Окончательная норма утверждается приказом по предприятию с учетом методик Минтранса РФ (Распоряжение № АМ-23-р). Для точного планирования рекомендуется вести журнал расхода топлива с фиксацией пробега, массы груза и внешних факторов.
Транспортировка негабаритных грузов: ограничения
Основные габаритные ограничения для автопоездов в РФ регламентированы ПДД: длина не более 20 м, ширина – 2.55 м (2.6 м для рефрижераторов), высота – 4 м. Масса не должна превышать 40 тонн, при этом нагрузка на ось полуприцепа ЧМЗАП 9906 ограничена 11.5 тоннами для ведущей оси и 10 тоннами – для каждой спаренной оси. Превышение этих параметров классифицирует груз как негабаритный и требует специального разрешения.
Для полуприцепа ЧМЗАП 9906 критичны ограничения по платформе: груз не должен выходить за пределы опорной поверхности (длина 13.6 м, ширина 2.5 м), а высота размещения с учётом креплений обязана обеспечивать стабильность при ветровых нагрузках. Максимальная высота центра тяжести груза не должна превышать 2.5 м при ширине платформы. Несоблюдение ведет к опрокидыванию на поворотах.
Дополнительные регламенты и требования
При работе с ЧМЗАП 9906 учитывают:
- Скоростные лимиты: 60 км/ч на трассе, 15 км/ч – в населённых пунктах
- Маркировка: обязательны знаки «Крупногабаритный груз» и светоотражатели
- Сопровождение: ГИБДД требуется при ширине свыше 3.5 м, длине > 24 м или вылете > 2 м
| Параметр | Допустимое значение | Требует согласования |
|---|---|---|
| Вылет груза спереди | ≤ 2 м | Без согласования |
| Вылет груза сзади | ≤ 2 м | Без согласования |
| Вылет груза сбоку | ≤ 0.4 м | Без согласования |
| Общая ширина | > 3.5 м | Автоинспекция + спецтранспорт |
Запрещена перевозка при видимости менее 100 м, гололёде или штормовом ветре. Для ЧМЗАП 9906 обязателен расчёт распределения нагрузки на раму: локальное давление груза не должно превышать 2.5 т/м² во избежание деформации платформы. Нарушение норм влечёт штраф до 500 000 руб. по ст. 12.21.1 КоАП РФ.
Список источников
При подготовке материалов об особенностях полуприцепа ЧМЗАП 9906 были использованы специализированные технические документы и отраслевые ресурсы, обеспечивающие достоверность характеристик и конструктивных решений модели.
Ключевая информация верифицирована через официальные каналы производителя и профильные издания, посвященные грузовым транспортным средствам. Ниже систематизированы основные источники данных.
Техническая и нормативная база
- Официальный каталог продукции ЧМЗАП: Технические спецификации и конструктивные схемы модели 9906.
- Паспорт транспортного средства (ПТС) ЧМЗАП 9906: Утвержденные параметры массы, габаритов и нагрузок на оси.
- ГОСТ 31507-2012: Требования к безопасности полуприцепов-контейнеровозов.
- Руководство по эксплуатации от ЧМЗАП: Рекомендации по обслуживанию ходовой части, тормозной системы и рамы.
Аналитические и отраслевые материалы
- Статьи в журнале «Грузовик Пресс»: Сравнительные обзоры эксплуатации низкорамных полуприцепов.
- Отчеты автотранспортных компаний: Статистика надежности и ремонтопригодности платформы 9906 в условиях дальних перевозок.
- Материалы отраслевой конференции «Коммерческий транспорт 2023»: Доклады о тенденциях в производстве специализированных полуприцепов.
- Технические бюллетени НИИ Автомобильного Транспорта: Исследования нагрузочных характеристик низкорамных конструкций.
