Что такое ксенон в автомобиле?

Статья обновлена: 18.08.2025

Ксеноновые фары кардинально изменили стандарты автомобильного освещения, предложив водителям качественно новый уровень видимости. В отличие от традиционных галогенных ламп, эта технология использует электрический разряд в инертном газе для генерации мощного светового потока.

Характерный голубовато-белый свет ксенона не только увеличивает контрастность и четкость дорожного полотна, но и значительно расширяет поле обзора в темное время суток. Принцип работы таких фар основан на физических свойствах газа ксенона, который под высоким напряжением создает интенсивную световую дугу.

Современные автопроизводители активно внедряют данную технологию как в штатные системы освещения, так и в виде тюнинговых решений. Понимание устройства и особенностей ксенонового оборудования поможет автовладельцам сделать осознанный выбор при модернизации световых приборов.

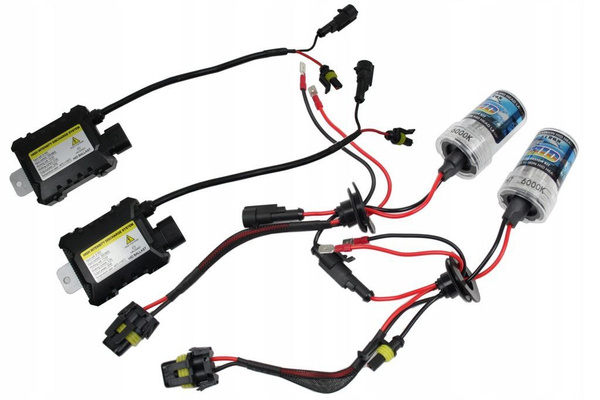

Основные компоненты ксеноновой оптики: лампы и блоки розжига

Ксеноновая оптика функционирует благодаря слаженной работе двух ключевых элементов: газоразрядных ламп и электронных блоков розжига. От их технических характеристик и качества исполнения напрямую зависит эффективность освещения, срок службы системы и безопасность движения.

Конструктивно лампы и блоки представляют собой взаимосвязанные модули, где выход из строя одного компонента парализует работу всей системы. Понимание их устройства и принципа взаимодействия помогает правильно эксплуатировать ксеноновое оборудование и своевременно диагностировать неполадки.

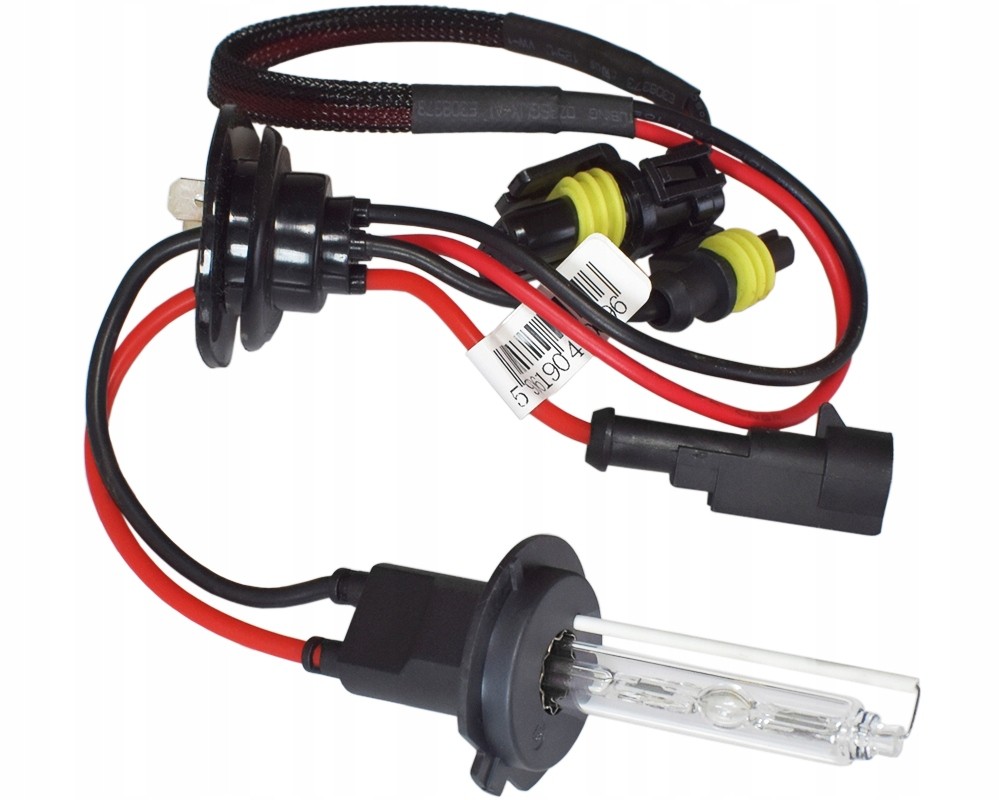

Газоразрядные лампы (ксеноновые лампы)

Ксеноновые лампы радикально отличаются от галогенных по принципу генерации света:

Конструкция колбы: Кварцевая колба заполнена инертным газом (ксеноном) под высоким давлением, смесью солей металлов (галоидов) и имеет два впаянных электрода.
Принцип свечения: Свет генерируется электрической дугой высокого напряжения (до 25 000 В), возникающей между электродами. Дуга разогревает газы и пары металлов до состояния плазмы, излучающей яркий белый свет с цветовой температурой 4000K–6000K.
Ключевые параметры:
- Цветовая температура: Определяет оттенок света (желтоватый, чистый белый, голубоватый).
- Маркировка цоколя: Стандартные типы (D1S, D2S, D3S, D1R, D2R, D4S и др.) должны строго соответствовать посадочному месту в фаре и разъему блока розжига.
- Срок службы: В среднем 2000–4000 часов, что в 2–4 раза больше галогенных ламп.

Блоки розжига (Ballast / Igniter)

Электронные блоки выполняют критически важные функции преобразования и управления питанием ламп:

Преобразование напряжения: Повышают бортовое напряжение автомобиля (12V) до 400–600 В для инициализации дуги и далее стабилизируют его до ~85В для поддержания стабильного горения.
Генерация импульса: Создают кратковременный высоковольтный импульс (до 25 кВ), необходимый для пробоя газовой среды между электродами лампы и зажигания дуги.
Управление и защита: Контролируют параметры работы лампы, обеспечивают плавный розжиг, стабилизируют мощность, отключают питание при обнаружении неисправности (обрыв, короткое замыкание).

Взаимосвязь компонентов: Блок розжига получает питание от бортовой сети. При включении света он генерирует высоковольтный импульс, поджигающий дугу в лампе. После розжига блок переходит в режим стабилизации, поддерживая постоянную мощность дуги. Использование несовместимых ламп и блоков (например, лампы D2S с блоком под D4S) или компонентов низкого качества неизбежно приводит к некорректной работе или быстрому выходу из строя.

Параметр	Ксеноновая лампа	Блок розжига
Основная функция	Генерация светового потока	Питание и управление лампой
Ключевые характеристики	Цветовая температура, тип цоколя, световой поток	Выходное напряжение/мощность, совместимость с типом лампы
Типичные неисправности	Выгорание электродов, помутнение колбы, разгерметизация	Выход из строя преобразователя, потеря контактов, перегрев

Сравнение цветовых температур: от 4300K до 6000K

Цветовая температура ксеноновых ламп напрямую влияет на восприятие света человеческим глазом и эффективность освещения дорожного полотна. Диапазон от 4300K до 6000K охватывает наиболее востребованные варианты для автомобильных фар, каждый из которых имеет свои особенности светового потока.

Более низкие значения в этом спектре дают теплый свет с улучшенным контрастом в плохих погодных условиях, тогда как высокие температуры обеспечивают холодное свечение, близкое к дневному свету, но с уменьшенной проникающей способностью в туман или дождь. Выбор оптимального варианта зависит от климатических особенностей и приоритетов водителя.

Характеристики диапазонов

Температура (K)	Цвет свечения	Видимость	Рекомендации
4300K	Тёплый белый (с лёгким жёлтым оттенком)	Максимальная в дождь/туман, меньше бликов	Стандарт для заводских ксеноновых фар
5000K	Чистый белый (нейтральный)	Сбалансированная: хорошая контрастность + комфорт для глаз	Универсальный выбор для большинства условий
6000K	Холодный белый (с голубоватым оттенком)	Сниженная в непогоду, высокая эстетическая привлекательность	Для регионов с преимущественно сухим климатом

Ключевые различия проявляются в практическом использовании:

4300K: Лучше освещает мокрый асфальт и пробивает туман за счёт желтоватого спектра.
5000K: Оптимальная цветопередача без искажений, меньше утомляет глаза при долгой ночной езде.
6000K: Даёт яркий визуальный эффект "белоснежного" света, но теряет до 20% полезной светоотдачи по сравнению с 4300K.

При выборе учитывайте, что лампы с температурой выше 5000K могут создавать избыточную нагрузку на глаза в условиях дождя или снегопада, а также чаще вызывать нарекания сотрудников ДПС из-за голубоватого оттенка, приближающегося к запрещённому синему спектру.

Подбор штатных ксеноновых ламп по марке автомобиля

Правильный подбор ксеноновых ламп строго по марке и модели автомобиля критичен для корректной работы системы освещения. Каждый производитель проектирует оптику с уникальными параметрами цоколя, расположения электродов и фокусного расстояния, что требует использования строго определённых типов ламп.

Установка неподходящих ламп провоцирует ошибки бортовой электроники (ошибки CAN-bus), неверное распределение светового потока (ослепление встречных водителей), быстрый выход из строя компонентов и проблемы при прохождении техосмотра. Гарантировать совместимость может только выбор оригинальных каталогизированных изделий.

Алгоритм подбора и примеры совместимости

Для точного определения типа лампы используйте:

Официальные каталоги производителей ламп (Philips, Osram) с фильтрацией по марке, году выпуска и модификации авто.
VIN-код транспортного средства для идентификации заводской комплектации.
Маркировку на цоколе старой лампы (примеры: D1S, D3S, D2R).

Марка автомобиля	Модель (год)	Тип лампы
Volkswagen	Passat B7 (2011-2015)	D3S
BMW	5 серия (G30) (2017+)	D5S
Toyota	Camry (XV50) (2012-2017)	D4S
Audi	A4 (B8) (2008-2015)	D1S

Важные нюансы:

Лампы серии D1 и D3 имеют встроенный блок розжига, D2 и D4 работают с внешним блоком.
Индекс "R" (например, D2R) обозначает лампы для рефлекторной оптики, "S" – для линзованной.
Лампы D4/D5 безртутные, экологичные, но не взаимозаменяемы с D1/D2.

Правильная установка ламп в фары: пошаговая инструкция

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, двигатель выключен, а фары остыли. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте чистые хлопчатобумажные перчатки – прикосновение к стеклянной колбе лампы голыми руками сокращает срок её службы из-за остатков жира.

Тщательно изучите мануал вашего автомобиля для определения типа крепления лампы (пружинные зажимы, поворотный цоколь, стопорное кольцо) и расположения технологических лючков. Подберите подходящие инструменты: крестовую и плоскую отвертки, пассатижи с нейлоновыми накладками, фонарик. При замене ксеноновых ламп (HID) дополнительно потребуется снять высоковольтный блок.

Последовательность действий

Демонтаж защиты: Снимите декоративную крышку фары с задней части, открутив фиксирующие винты или отстегнув клипсы. Для некоторых моделей потребуется частичный демонтаж бампера или воздуховода.
Отсоединение контактов: Аккуратно нажмите на фиксатор разъема и отсоедините колодку проводов от цоколя лампы. Для ксенона сначала отсоедините разъем блока розжига, затем снимите сам блок.
Извлечение старой лампы:
- Ослабьте стопорное кольцо (поверните против часовой стрелки) или отожмите пружинные фиксаторы
- Плавно извлеките лампу, не касаясь оптики корпусом – ксеноновые колбы особенно хрупкие

Подготовка новой лампы:

Ксенон (HID)	Проверьте целостность кварцевой колбы. Удерживайте лампу только за металлический цоколь в перчатках
Галоген	Убедитесь, что цоколь не имеет повреждений. Протрите колбу спиртовой салфеткой без ворса

Установка: Совместите штырьки цоколя с пазами в посадочном месте. Не прилагайте чрезмерных усилий! Для ксенона сначала подключите колодку к балласту, затем аккуратно зафиксируйте лампу в корпусе фары.
Фиксация: Закрепите лампу стопорным кольцом (проворачивайте по часовой стрелке до щелчка) или зажмите пружинными скобами. Убедитесь в отсутствии люфта.
Проверка: Подключите аккумулятор, включите ближний свет. Убедитесь в равномерной работе обеих фар. При установке ксенона дайте лампам 2-3 минуты для выхода на полную яркость.

После проверки установите на место защитные крышки и элементы кузова. Критически важно выполнить регулировку светового пучка на стенде – неправильный угол наклона ксеноновых фар ослепляет встречных водителей. При замене ламп в блок-фаре всегда меняйте парой – разная интенсивность свечения ухудшает видимость.

Калибровка угла света для предотвращения ослепления

Корректная настройка угла наклона светового пучка – критически важный этап при установке ксеноновых фар. Неверная регулировка приводит к ослеплению водителей встречного транспорта, создавая аварийные ситуации и нарушая ПДД. Даже качественные газоразрядные лампы становятся опасными без точной калибровки.

Процедура регулировки осуществляется на специальном стенде с оптическим оборудованием, имитирующем реальные дорожные условия. Мастер определяет оптимальный угол наклона фар относительно дорожного полотна и вертикальной оси, учитывая загрузку автомобиля. Результатом становится четкая светотеневая граница, которая не пересекает уровень глаз водителей встречных авто.

Ключевые аспекты регулировки

Основные параметры и требования при калибровке:

Контрольная точка: фокус на расстоянии 5-10 метров от авто с использованием регулировочных мишеней
Допустимый угол отклонения: не более 1-1,5% вниз от горизонтальной оси (примерно 10 см на 10 м дистанции)
Обязательные условия: давление в шинах по норме, полная заправка бака, наличие водителя или эквивалентного груза

Типичные ошибки при самостоятельной настройке:

Игнорирование нагрузки – изменение угла при заполнении салона пассажирами
Регулировка на неровной поверхности
Использование устаревших стендов без цифрового позиционирования

Последствия некорректной настройки:

Ошибка	Риск	Юридические последствия
Завышенный угол	Ослепление встречных водителей	Штраф по ст. 12.5 КоАП РФ
Заниженный угол	Ухудшение видимости (менее 40 м)	Не прохождение ТО

Современные сервисы используют электронные корректоры, автоматически изменяющие угол в зависимости от положения кузова. Для машин без штатного корректора обязательна ручная регулировка после замены ламп или изменения клиренса. Периодичность проверки – каждые 20 000 км или после ударов по подвеске.

Типичные ошибки при монтаже и их последствия

Неправильное крепление блоков розжига – частая проблема. Монтаж вблизи двигателя или мест с высокой вибрацией приводит к перегреву и механическим повреждениям компонентов.

Игнорирование герметизации технологических отверстий после установки проводов вызывает попадание влаги в фару. Это провоцирует коррозию контактов и короткое замыкание в цепи.

Критические нарушения и риски

Ошибка	Последствие
Установка в рефлекторные фары	Рассеивание светового пучка, ослепление встречных водителей, юридическая ответственность
Подключение без реле и предохранителей	Перегрузка штатной проводки, оплавление разъемов, риск возгорания
Неверная полярность подключения	Мгновенный выход ламп из строя, повреждение блоков розжига
Плохая фиксация ламп в цоколе	Вибрация, перекос светового пучка, разрушение колбы

Некорректная укладка проводов вдоль острых кромок или подвижных элементов вызывает перетирание изоляции. Результат – замыкание на кузов, отказ системы освещения, необходимость полной замены проводки.

Отсутствие последующей регулировки фар после монтажа – грубая ошибка. Даже правильно установленный ксенон без настройки угла наклона слепит других участников движения и ухудшает видимость для самого водителя.

Проверка исправности блока розжига мультиметром

Проверка блока розжига мультиметром требует предварительной подготовки. Убедитесь, что зажигание автомобиля выключено, а ксеноновые фары полностью остыли. Отсоедините электрический разъем блока розжига и демонтируйте устройство согласно инструкции производителя для обеспечения безопасного доступа к контактам.

Перед измерениями визуально осмотрите блок на наличие механических повреждений, следов перегрева (потемнение пластика, оплавленные участки) или коррозии на клеммах. Наличие таких дефектов часто указывает на неисправность, делающую дальнейшую диагностику мультиметром излишней.

Порядок проверки мультиметром

Переключите мультиметр в режим измерения сопротивления (Ом) для тестирования цепей. Основные этапы:

Проверка входного питания:
- Подключите щупы мультиметра к входным клеммам блока розжига (обычно обозначены как "+12V" и "GND").
- Нормальное сопротивление между "+" и "массой" должно составлять не менее 1-2 кОм. Значение близкое к нулю (короткое замыкание) или бесконечность (обрыв) сигнализируют о неисправности входной цепи.
Проверка выходного высоковольтного канала:
- Подключите щупы к выходным высоковольтным клеммам (куда подключаются провода к лампе).
- Исправный блок должен показывать сопротивление в пределах 0.5 - 2 МОм (мегаома). Бесконечное сопротивление указывает на обрыв вторичной обмотки трансформатора или цепи, нулевое – на короткое замыкание.

Переведите мультиметр в режим измерения постоянного напряжения (DCV) для проверки реакции на управление:

Проверка управляющего сигнала:
- Подсоедините блок розжига к штатному разъему в автомобиле, соблюдая полярность.
- Включите зажигание и ближний свет.
- Подключите щупы мультиметра к входным клеммам "+12V" и "GND" блока.
- Исправная система должна подавать на блок стабильные +12В. Отсутствие напряжения указывает на проблемы в проводке автомобиля или реле.

Проверяемый параметр	Режим мультиметра	Нормальные показания	Признак неисправности
Входная цепь (+12V/GND)	Сопротивление (Ω)	1-2 кОм и более	~0 Ом (КЗ) или ∞ (обрыв)
Выходная цепь (HV+)	Сопротивление (Ω)	0.5 - 2 МОм	∞ (обрыв) или ~0 Ом (КЗ)
Напряжение питания	Постоянное напряжение (DCV 20V)	~12 В	0 В или <10 В

Если все проверки показывают значения в норме, но лампа не работает, вероятна неисправность самой лампы или межблочной проводки. Помните: мультиметр не тестирует генерацию высокого напряжения (требуется осциллограф или заведомо исправная лампа), но позволяет выявить основные электрические дефекты блока.

Признаки износа ксеноновых ламп и срок замены

Основным индикатором износа является заметное изменение цветовой температуры свечения – свет становится розоватым, фиолетовым или тускло-желтым вместо яркого бело-голубого оттенка. Часто наблюдается неравномерное освещение дороги с появлением темных пятен или снижение интенсивности светового потока.

Средний ресурс ксеноновых ламп составляет 2000-4000 часов работы, что эквивалентно 3-5 годам эксплуатации при стандартном использовании. Производители рекомендуют менять лампы парно, даже если вторая функционирует нормально, чтобы избежать дисбаланса в освещении.

Типичные симптомы выхода из строя

Мерцание при включении или во время работы
Задержка зажигания более 3-5 секунд
Самопроизвольное отключение через несколько минут работы
Контрастная разница в яркости между правой и левой фарой
Радужные блики или "эффект радуги" в проекторе фары

Фактор влияния	Влияние на срок службы
Частота коротких поездок	Сокращает ресурс из-за циклов включения/выключения
Вибрации (разбитые дороги)	Ускоряет деградацию электродов
Влажность в блоке фары	Вызывает коррозию контактов
Качество балласта	Некорректное напряжение сокращает срок службы на 30-40%

Совместимость с заводскими системами корректора фар

Установка ксеноновых ламп в автомобили, оснащенные штатным корректором фар, требует особого внимания к совместимости. Заводская система автоматической регулировки угла наклона фар (AFS или аналоги) работает на основе данных датчиков ходовой части и электронного блока управления. При замене галогенных ламп на ксенон без корректной адаптации система может некорректно интерпретировать характеристики светового потока, что приводит к ошибкам в работе корректора.

Проблемы проявляются как ложные срабатывания системы самодиагностики (ошибки CAN-шины), хаотичное изменение угла наклона пучка света во время движения или полная деактивация корректора. Это не только снижает комфорт, но и нарушает требования ПДД к безопасности освещения. Критично важно использовать компоненты, соответствующие заводским протоколам управления.

Ключевые аспекты интеграции

Для беспроблемной работы необходимо обеспечить:

Эмуляцию нагрузки – Ксеноновые лампы потребляют меньше энергии (35W против 55W у галогена). Без дополнительных резисторов система фиксирует "обрыв цепи", активируя аварийный режим.
Совместимость с CAN-шиной – Блоки розжига должны поддерживать обмен данными с бортовым компьютером. Недорогие универсальные комплексы часто игнорируют цифровые сигналы корректора.
Калибровку датчиков – После установки требуется программная адаптация нулевого положения фар через дилерское оборудование (например, VCDS для VAG).

Тип проблемы	Причина	Решение
Постоянная ошибка "Check headlight"	Отсутствие обратной связи от блока розжига	Установка CAN-декодеров или OEM-совместимых блоков
Самопроизвольное движение пучка света	Конфликт сигналов управления корректором	Перепрошивка блока управления фарами
Отключение корректора при запуске	Некорректное распознавание ламп	Монтаж резисторов-обманок (5-10 Ом)

Использование оригинальных ксеноновых комплектов (предусмотренных производителем для конкретной модели) гарантирует полную совместимость. При выборе аналогов убедитесь в наличии сертификации ECE-R48, подтверждающей соответствие европейским нормам взаимодействия с электроникой автомобиля. Отдельные премиальные бренды (Philips, Osram) выпускают модели с интегрированными CAN-адаптерами.

Законность установки: требования техрегламента РФ

Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011) строго регламентирует использование ксеноновых фар. Основное требование: ксеноновые лампы разрешены только в фарах, изначально предназначенных для газоразрядных источников света (маркировка латинской буквой "D" на рассеивателе или корпусе фары). Установка ксенона в фары, рассчитанные на галогенные лампы (маркировка "H" или "HC"), категорически запрещена.

Корректная работа ксеноновой фары требует обязательного наличия автоматического корректора угла наклона фар и системы омывателя. Без этих систем световой пучок будет ослеплять водителей встречного транспорта, что создает аварийную ситуацию и является нарушением. Конструкция фары должна обеспечивать четкую светотеневую границу, что невозможно при "кустарной" переделке галогенной оптики.

Ключевые требования и последствия нарушений

Соответствие маркировке: Фара должна иметь обозначение D (D1R, D2S, D4R и т.д.). Маркировки H, HR, HC не допускают установку ксенона.
Автокорректор фар: Обязателен для немедленной регулировки угла наклона при изменении нагрузки автомобиля.
Омыватель фар: Обязателен для поддержания чистоты рассеивателя, так как грязь резко увеличивает рассеивание ксенонового света.
Блоки розжига: Должны соответствовать типу лампы и иметь надежное крепление, исключающее риск возгорания.

Юридические последствия: Установка ксенона в не предназначенные для него фары квалифицируется по ч.3 ст. 12.5 КоАП РФ как "управление ТС с установленными спереди световыми приборами, цвет или режим работы которых не соответствуют требованиям". Наказание - лишение права управления на срок от 6 месяцев до 1 года с конфискацией приборов. Прохождение ТО с таким нарушением невозможно.

Разрешенная установка	Запрещенная установка
Фары с заводской маркировкой "D"	Фары с маркировкой "H", "HR", "HC"
Наличие автокорректора и омывателя	Отсутствие автокорректора или омывателя
Одобрение типа ТС с ксеноном	"Универсальные" фары без сертификации

Сравнение ресурса работы ксенона с галогеном и светодиодами

Ксеноновые лампы (HID) значительно превосходят галогенные по долговечности: их ресурс составляет 2000-4000 часов против 400-1000 часов у галогена. Это достигается за счет отсутствия вольфрамовой нити накаливания, которая подвержена перегоранию и вибрациям. Вместо нее свет создается электрической дугой между электродами в инертном газе.

Однако светодиодные лампы (LED) демонстрируют еще большую выносливость – 15 000-50 000 часов работы. Такой ресурс обеспечивается полупроводниковой природой LED, где нет подвижных частей или газовых компонентов. Ключевым ограничителем срока службы светодиодов является деградация кристаллов и электроники драйвера.

Сравнительная таблица ресурса

Тип лампы	Средний ресурс (часы)	Ключевой фактор износа
Галогенные	400-1000	Перегорание нити накаливания
Ксеноновые (HID)	2000-4000	Деградация электродов, помутнение колбы
Светодиодные (LED)	15000-50000	Деградация кристаллов, выход драйвера

На практике ресурс ксенона сокращают частые включения/выключения (из-за высоковольтного розжига) и неисправности блока розжига. У светодиодов критически важны качество системы охлаждения и стабильность напряжения. Галогенные лампы сильнее всего страдают от вибраций и перепадов напряжения в бортовой сети.
