CTR стойки стабилизатора - характеристики, виды и размеры
Статья обновлена: 18.08.2025
Стойка стабилизатора – критически важный элемент подвески автомобиля, напрямую влияющий на устойчивость и управляемость. Компонент CTR обеспечивает соединение стабилизатора поперечной устойчивости с рычагом подвески или амортизаторной стойкой, эффективно гася крены кузова в поворотах.
В статье подробно рассмотрены ключевые аспекты стоек стабилизатора CTR: существующие виды конструкций, основные технические характеристики для выбора и стандартные размеры крепежных элементов.
Конструктивные особенности стоек CTR: общее устройство

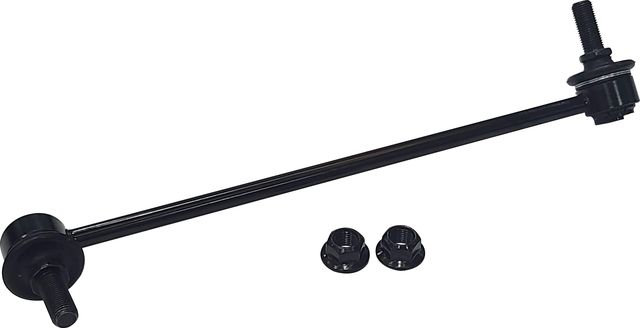

Стойка стабилизатора CTR представляет собой телескопический элемент, состоящий из двух соосных металлических стержней с шарнирными наконечниками на обоих концах. Основная функция конструкции – передача усилий между подвеской автомобиля и стабилизатором поперечной устойчивости при сохранении подвижности соединения во время вертикальных ходов колес.
Корпус стойки изготавливается методом холодной штамповки из высоколегированной стали, что обеспечивает высокую прочность на кручение и изгиб. Внутри корпуса размещается демпфирующий элемент, заполненный специальной смазкой для снижения трения и защиты от коррозии. Герметичность соединения подвижных частей обеспечивается резиновыми или силиконовыми пыльниками.
Ключевые компоненты конструкции
- Шарнирные наконечники – сферические пальцы в стальных корпусах с тефлоновыми вкладышами для компенсации угловых перемещений
- Резинометаллические втулки – гасят вибрации в местах крепления к кузову и стабилизатору
- Контргайки с контрящим элементом – предотвращают самопроизвольное откручивание в процессе эксплуатации
- Усиленные стопорные кольца – фиксируют шарниры в посадочных местах
Особенностью стоек CTR является применение технологии ковки при изготовлении ответственных узлов, что повышает усталостную прочность деталей в сравнении с литыми аналогами. Защитное покрытие наносится методом катодного электрофореза для устойчивости к солевым реагентам и механическим повреждениям.
| Элемент конструкции | Материал | Тип соединения |
|---|---|---|
| Корпус стойки | Сталь 40Х | Резьбовое |
| Шарнирный палец | Сталь 20ХН3А | Полимерный вкладыш |
| Защитный чехол | Термостойкий EPDM | Обжимной хомут |
Основные виды стоек CTR: передние и задние исполнения
Стойки стабилизатора CTR выполняют критическую функцию в подвеске автомобиля, связывая стабилизатор поперечной устойчивости с рычагами или амортизаторными стойками. Их конструкция напрямую влияет на управляемость, устойчивость транспортного средства и безопасность вождения.
Ключевая классификация стоек CTR базируется на их расположении в ходовой части автомобиля. Основное разделение предполагает два типа исполнения: передние и задние стойки, каждый из которых имеет специфические конструктивные особенности и технические параметры.
Особенности передних и задних стоек CTR
Передние стойки стабилизатора CTR устанавливаются в передней подвеске, где испытывают максимальные нагрузки при поворотах и маневрах. Отличаются усиленной конструкцией шарниров и штока, увеличенной длиной (типовой диапазон 150-250 мм), а также способностью выдерживать высокие торсионные и ударные воздействия. Материал изготовления – высокопрочная легированная сталь с антикоррозионным покрытием.
Задние стойки стабилизатора CTR монтируются в задней подвеске, где нагрузки распределяются иначе. Имеют меньшую длину (обычно 100-200 мм), облегченную конструкцию, но сохраняют высокие требования к прочности. Часто оснащаются асимметричными крепежными узлами для компенсации разницы в кинематике подвески. Ресурс задних стоек обычно выше из-за сниженных динамических нагрузок.
| Параметр | Передние стойки CTR | Задние стойки CTR |
|---|---|---|
| Типовая длина | 150-250 мм | 100-200 мм |
| Диаметр штока | 12-16 мм | 10-14 мм |
| Материал корпуса | Сталь 40Х/45Х | Сталь 35/40Х |
| Ресурс (пробег) | 60-80 тыс. км | 80-120 тыс. км |
Различия по типу креплений: шаровые и втулочные соединения
Шаровые соединения используют металлический шарнир с защитным чехлом, обеспечивающий подвижность в нескольких плоскостях. Такая конструкция гарантирует точную реакцию на повороты руля и минимальный люфт, но требует регулярной диагностики износа шаровой части и пыльника.
Втулочные соединения основаны на резинометаллических или полиуретановых втулках, поглощающих вибрации и мелкие удары. Они работают за счет эластичной деформации материала, что снижает шумность и повышает комфорт, но ограничивает углы перемещения и чувствительно к агрессивным средам.
Ключевые отличия
| Критерий | Шаровые | Втулочные |
|---|---|---|
| Подвижность | Многоосевая (3 плоскости) | Одноосевая (с упругой деформацией) |
| Ресурс | 60-100 тыс. км (зависит от состояния пыльника) | 80-120 тыс. км (резина стареет, полиуретан долговечнее) |
| Чувствительность | Передают вибрации на кузов | Эффективно гасят вибрации |
| Типовые размеры пальца | Ø12-18 мм, длина 70-110 мм | Ø14-22 мм, длина 60-100 мм |
Эксплуатационные особенности:
- Шаровые предпочтительны для спортивной подвески: мгновенная реакция на руление
- Втулочные применяются в комфортных моделях: снижение кренов без потери плавности хода
- Замена шаровых обязательна при появлении стуков, втулочных – при растрескивании резины
Материалы изготовления стоек CTR для разных условий эксплуатации
Основным материалом для корпуса и шарниров большинства стоек CTR является углеродистая сталь. Она обеспечивает необходимую прочность и жесткость для восприятия высоких ударных нагрузок и крутящих моментов в стандартных дорожных условиях. Для защиты от коррозии стальные детали проходят фосфатирование и покрываются черным эпоксидным или другим стойким лакокрасочным материалом.
В регионах с агрессивной средой (частые реагенты, высокая влажность, приморский климат) применяются стойки с усиленной антикоррозионной защитой. Ключевые решения включают гальваническое цинкование стальных элементов, использование нержавеющих сталей марок AISI 304 или AISI 430 для корпусов и пальцев, а также применение полимерных пыльников из EPDM-каучука с повышенной стойкостью к химикатам и температуре.
Специализированные материалы для экстремальных нагрузок
- Термообработанные легированные стали: Применяются для спортивных версий стоек и внедорожных моделей. Повышенная твердость и усталостная прочность выдерживают экстремальные ударные нагрузки.
- Кованые алюминиевые сплавы: Используются в гоночных стойках для снижения неподрессоренных масс. Требуют защиты от гальванической коррозии в местах контакта со сталью.
- Усиленные композитные полимеры: Для втулок и сайлент-блоков в высокотемпературных условиях (например, рядом с тормозами) применяют полиуретан или тефлононаполненные композиции.
| Условия эксплуатации | Ключевые материалы | Особенности |
|---|---|---|
| Стандартные дорожные | Фосфатированная углеродистая сталь, EPDM | Баланс прочности и стоимости |
| Агрессивная среда (реагенты, влага) | Оцинкованная сталь, AISI 304/430, EPDM+ | Повышенная коррозионная стойкость |
| Экстремальные нагрузки (спорт, бездорожье) | Легированная термообработанная сталь, кованый алюминий | Максимальная прочность при ударных нагрузках |
| Высокотемпературные зоны | Спецстали, полиуретан, тефлоновые композиты | Сохранение свойств при нагреве |
Для шарнирных соединений критичен материал втулок и наполнителя. В стандартных исполнениях используется резина SBR, в более долговечных – синтетический каучук NBR или полиуретан. В спортивных тягах часто применяют металлические шаровые опоры с тефлоновыми вкладышами, обеспечивающие нулевые люфты, но требующие герметичных пыльников.
Длина стойки как ключевой размерный параметр
Длина стойки стабилизатора – критически важный геометрический параметр, напрямую влияющий на корректную работу подвески. Она определяется как расстояние между центрами монтажных отверстий (проушин) для крепления к рычагу подвески и стабилизатору в статическом положении автомобиля. Отклонение от номинального значения даже на несколько миллиметров вызывает существенные нарушения в кинематике подвески.
Неправильно подобранная длина приводит к возникновению предварительного натяга или люфта в узле крепления. Это провоцирует ускоренный износ шарниров, появление стуков при движении по неровностям, изменение углов установки колес и ухудшение эффективности стабилизатора. В экстремальных случаях возможна поломка креплений или деформация элементов подвески.
Особенности подбора длины
При выборе стойки обязательно учитывайте:
- Модель и год выпуска авто: Конструктивные различия между поколениями или рестайлингами часто требуют стоек разной длины.
- Тип подвески: Передняя и задняя оси обычно используют стойки разной длины.
- Спецификации производителя: Точные размерные данные указываются в каталогах запчастей (OEM номера) или технической документации на автомобиль.
Измерение существующей стойки проводят только после демонтажа и полной разгрузки (без усилия сжатия/растяжения), фиксируя расстояние между центрами отверстий. Сравнение с номиналом для вашего авто – основной метод проверки.
| Последствия ошибки в длине | Короткая стойка | Длинная стойка |
|---|---|---|
| Состояние шарниров | Постоянное сжатие, перегрузка | Растяжение, люфт |
| Работа стабилизатора | Избыточное скручивание, жесткость | Недостаточное противодействие крену |
| Риск для подвески | Поломка креплений стабилизатора | Ударные нагрузки, износ сайлент-блоков рычага |
Качественные стойки CTR всегда имеют четкую маркировку с указанием каталожного номера и номинальной длины. При замене настоятельно рекомендуется устанавливать пару (левую и правую) стоек строго одинаковой длины, соответствующей спецификациям производителя транспортного средства.
Диаметр штока и его влияние на прочность конструкции
Диаметр штока стабилизатора CTR является ключевым параметром, напрямую определяющим механическую прочность и долговечность элемента. Чем больше сечение металлического стержня, тем выше его сопротивляемость изгибающим и скручивающим нагрузкам, возникающим при работе подвески. Недостаточный диаметр ведет к критическим деформациям или разрушению в зонах крепления к ступице или стабилизатору.
Оптимальный размер штока подбирается производителем исходя из массы автомобиля, жесткости стабилизатора и ожидаемых эксплуатационных нагрузок. Для легковых авто распространены диаметры 10-14 мм, тогда как для внедорожников и коммерческого транспорта используются усиленные версии 16-22 мм. Точное соответствие заводским спецификациям исключает преждевременный излом.
Зависимость характеристик от диаметра
Увеличение сечения штока обеспечивает:
- Рост предельной нагрузки на срез (пропорционален квадрату диаметра)
- Снижение риска усталостной деформации при циклических воздействиях
- Повышение жесткости на кручение, улучшающее реакцию стабилизатора
| Диаметр штока (мм) | Пример применения | Макс. нагрузка (кгс)* |
|---|---|---|
| 10 | Малолитражные авто | 600-800 |
| 12 | Седаны С-класса | 900-1200 |
| 14 | Кроссоверы | 1300-1700 |
| 16+ | Внедорожники/Грузовики | 2000+ |
* Ориентировочные значения, зависят от марки стали
Слишком большой диаметр без изменения состава стали может привести к снижению упругости конструкции и передаче вибраций на кузов. В спортивных модификациях иногда применяют штоки переменного сечения с зонами контролируемой гибкости для баланса жесткости и амортизации.
Диаметр резьбы в местах крепления стойки стабилизатора
Диаметр резьбы на крепежных элементах стоек стабилизатора CTR является ключевым параметром при подборе и замене детали. Он напрямую влияет на совместимость с посадочными местами в рычагах подвески и кузове автомобиля, обеспечивая надежную фиксацию без люфтов. Несоответствие диаметра приводит к невозможности установки, повреждению резьбовых соединений или ускоренному износу узла.
Наиболее распространенные диаметры резьбы для креплений стоек стабилизатора CTR варьируются в зависимости от модели автомобиля и типа стойки. Основные стандартные значения включают М8, М10 и М12, где числовой индекс обозначает диаметр резьбы в миллиметрах. Реже встречаются варианты М14, характерные для тяжелых внедорожников или коммерческого транспорта.
Типовые характеристики
- М8 – Применяется на компактных легковых автомобилях (например, Renault Logan, Lada Vesta).
- М10 – Наиболее универсальный размер для среднеразмерных седанов и кроссоверов (Kia Rio, Hyundai Solaris).
- М12 – Используется на тяжелых седанах, SUV и минивэнах (Toyota Land Cruiser Prado, Volkswagen Tiguan).
- М14 – Характерен для крупных внедорожников и микроавтобусов (Mercedes Sprinter, Toyota Land Cruiser 200).
Важно учитывать, что резьба на разных концах стойки может отличаться: например, верхний шарнир М10, нижний – М12. Уточнение размеров для каждой точки крепления обязательно перед покупкой.
| Диаметр резьбы (мм) | Класс автомобилей | Примеры моделей |
|---|---|---|
| М8 | Компактные | Renault Sandero, Lada Granta |
| М10 | Среднеразмерные | Hyundai Creta, Kia Sportage |
| М12 | Кроссоверы/внедорожники | Nissan X-Trail, Mitsubishi Outlander |
| М14 | Тяжелые внедорожники | Ford Ranger, Volkswagen Amarok |
Допустимые нагрузки на стойки CTR при поворотах и кренах
Стойки стабилизатора CTR подвергаются динамическим нагрузкам при изменении вектора движения автомобиля, особенно во время резких поворотов, кренов кузова или проезда неровностей. Эти нагрузки носят переменный характер и зависят от массы транспортного средства, скорости манёвра, угла крена, а также жёсткости подвески и самого стабилизатора.
Производители указывают предельные эксплуатационные нагрузки в виде двух ключевых параметров: осевого усилия на растяжение/сжатие (измеряется в кН или кгс) и допустимого угла отклонения шарнира от нейтральной оси (в градусах). Превышение этих значений ведёт к деформации корпуса, разрушению сайлент-блоков или шаровых соединений, а также усталостному излому металла.
Факторы, влияющие на нагрузку
- Масса автомобиля: Чем тяжелее ТС, тем выше радиальные нагрузки на стойки в повороте.
- Жёсткость стабилизатора: Толщина и материал прутка напрямую определяют передаваемое на стойку усилие.
- Угол крена: При наклоне кузова более 5-7° нагрузки возрастают экспоненциально.
- Скорость и радиус поворота: Резкие манёвры на высокой скорости создают пиковые ударные нагрузки.
| Тип стойки CTR | Макс. осевая нагрузка (кН) | Допустимый угол отклонения |
|---|---|---|
| Стандартная (легковые авто) | 2.5-3.8 | ±25° |
| Усиленная (кроссоверы) | 4.2-6.0 | ±22° |
| Грузовая (пикапы/внедорожники) | 6.5-9.0 | ±18° |
Важно! Постоянная работа при нагрузках, близких к предельным (особенно в условиях вибрации), сокращает ресурс стоек. Признаки перегрузки: трещины на сайлент-блоках, люфт шарового пальца, изгиб штока. Для моделей с спортивной подвеской или при использовании широкой резины рекомендуется установка стоек с запасом прочности 15-20% относительно штатных.
Взаимозаменяемость стоек: таблицы аналогов по маркам авто
Подбор аналогов стоек стабилизатора CTR требует учёта геометрических параметров, типа креплений и рабочих нагрузок. Несоответствие характеристик приводит к ускоренному износу подвески и ухудшению управляемости.
Ниже представлены распространённые кросс-модели оригинальных стоек CTR с указанием совместимых аналогов от других производителей. Данные актуальны для стандартных условий эксплуатации.
Таблица взаимозаменяемости стоек стабилизатора
| Марка авто | Оригинал CTR | Аналоги |
|---|---|---|
| Volkswagen Golf V | CTR-4032 | Lemforder 22870 01, Febi Bilstein 33876, TRW JTC1636 |
| Toyota Corolla | CTR-5117A | 555 SC-4074K, Sankei 45510, Mapco 32476 |
| Ford Focus II | CTR-3088 | Moog K80276, Topran 624 075, Sidem 30.521 |
| Hyundai Solaris | CTR-5510B | GMB 310-045G, Optimal 81050, JP Group 1257503910 |
Критерии корректной замены:
- Совпадение длины штока (±2 мм)
- Идентичный угол наклона шарнирных головок
- Равная прочность резьбовых соединений (класс 10.9 или выше)
Важно: Перед установкой аналогов сверяйте каталожные данные производителя. Для модификаций с усиленной подвеской или спортивными стабилизаторами требуется подбор спецверсий стоек.
Диагностика неисправностей: стуки и люфты в узле крепления
Люфты и стуки в стойках стабилизатора CTR возникают из-за критического износа подвижных элементов конструкции. Основная причина – разрушение полимерных втулок или сферических шарниров ("яблок") под воздействием ударных нагрузок, грязи и коррозии. Характерный признак – глухой стук или скрежет со стороны колес при проезде неровностей, особенно заметный на малой скорости или при раскачивании автомобиля руками.
Для точной диагностики требуется визуальный осмотр на подъемнике: проверяют целостность пыльников, наличие подтеков смазки и механические повреждения. Наиболее эффективный метод выявления люфта – покачивание монтировкой в зоне крепления стоек к стабилизатору и рычагу подвески при вывешенных колесах. Допустимый вертикальный люфт не должен превышать 0.8-1.2 мм.
Методы диагностики и признаки износа
Ключевые диагностические процедуры:
- Тест на раскачивание: помощник резко раскачивает автомобиль вбок, диагност контролирует рукой ход штока стойки – ощутимый стук подтверждает неисправность.
- Проверка пыльников: разрывы защитных чехлов приводят к попаданию абразива в шарниры, ускоряя износ.
- Измерение люфта: использование индикаторного нутромера для замера отклонения штока от оси корпуса (превышение 1.5 мм требует замены).
| Признак неисправности | Возможная причина |
| Стук при переезде "лежачих полицейских" | Разбитое посадочное гнездо шарового пальца |
| Скрип на низких скоростях | Отсутствие смазки в шарнире, износ втулки |
| Вибрация руля на трассе | Критический люфт в соединении с тягой стабилизатора |
Важно! Стойки с неразборными шарнирами ремонту не подлежат – при выявлении люфта узел заменяют в сборе. Параллельно проверяют состояние втулок стабилизатора и крепежных сайлентблоков рычагов, так как их износ имитирует симптомы неполадок стоек.
Требования к зазорам при монтаже стоек стабилизатора
Соблюдение регламентированных зазоров при установке стоек стабилизатора критически важно для корректной работы подвески и предотвращения преждевременного износа. Неправильные зазоры приводят к возникновению ударных нагрузок, стуков, деформации смежных узлов и снижению эффективности стабилизации кузова в поворотах. Точные параметры определяются производителем (например, CTR) и зависят от конкретной модели автомобиля и типа стойки.
Основные замеры производятся между крепежными проушинами стойки и точками крепления на рычаге подвески/ступице и стабилизаторе. Использование динамометрического ключа для соблюдения моментов затяжки резьбовых соединений обязательно, так как перетяжка или недотяжка напрямую влияют на рабочие зазоры и долговечность шарниров.
Нормативные параметры зазоров:
- Радиальный зазор в шарнирах: Допустимое значение 0.1–0.5 мм. Проверяется покачиванием стойки – люфт не должен ощущаться рукой.
- Осевой люфт штока: Максимум 1.0–1.5 мм для большинства моделей. Контролируется перемещением стойки вдоль оси пальца.
- Зазор между скобой крепления и втулкой стабилизатора: Не более 2–3 мм после затяжки. Втулка должна быть равномерно обжата без перекосов.
После монтажа необходимо проверить отсутствие контакта стойки с элементами кузова, тормозными магистралями или ABS-датчиками во всем диапазоне хода подвески. Нарушение минимальных расстояний (менее 5 мм) требует корректировки установки.
| Параметр | Допустимый диапазон | Метод контроля |
| Радиальный зазор шарнира | 0.1–0.5 мм | Ручное покачивание, индикатор часового типа |
| Осевой люфт | 1.0–1.5 мм | Измерение линейкой/щупом при осевом смещении |
| Зазор в зоне крепления стабилизатора | ≤ 3 мм | Визуальный осмотр, щуп |
Важно: При замене стоек всегда используйте новые пыльники и стопорные кольца. Игнорирование требований к зазорам сокращает ресурс детали на 40–60% и нарушает геометрию работы подвески.
Список источников
Информация для статьи о стойках стабилизатора CTR базируется на анализе специализированных технических материалов и документации.
Основные источники включают данные от производителей, технические обзоры и спецификации компонентов подвески.
- Официальные каталоги и технические спецификации производителя CTR - Подробные параметры изделий, допуски, материалы.
- Автомобильные справочники по ремонту и обслуживанию подвески - Разделы, посвященные конструкции стабилизаторов и их элементов.
- Техническая документация крупных поставщиков автокомпонентов - Сравнительные данные по размерам и характеристикам стоек разных брендов.
- Профильные автомобильные издания и порталы - Аналитические статьи, обзоры типов стоек и их совместимости.
- Инженерные руководства по проектированию ходовой части - Принципы работы, расчет нагрузок, стандарты исполнения.
- Форумы специалистов автосервисов - Практический опыт диагностики и подбора стоек стабилизатора.
- ГОСТы и отраслевые стандарты - Требования к безопасности и эксплуатационным параметрам деталей подвески.
