Датчик абсолютного давления - работа и задачи

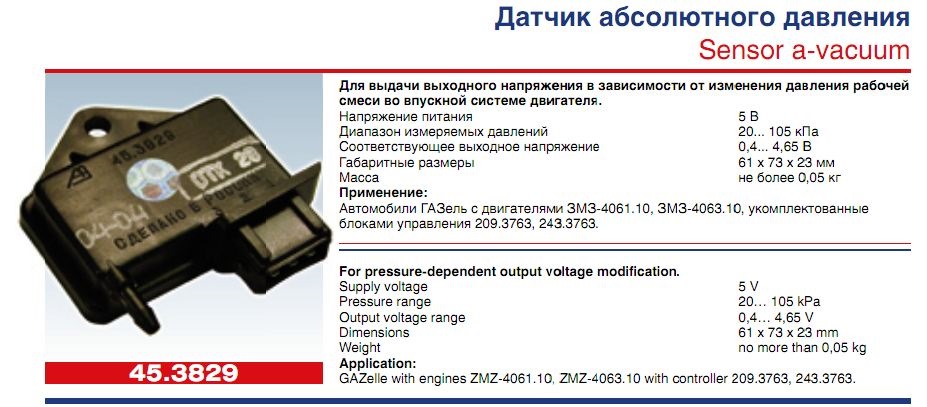

Конструктивные особенности типичного МАП-сенсора

Основой чувствительного элемента МАП-сенсора является тонкая кремниевая диафрагма с интегрированными тензорезисторами. Эта мембрана герметично монтируется внутри корпуса с вакуумной эталонной камерой с одной стороны и измерительным портом для подключения к впускному коллектору двигателя – с другой. Изменение давления впускного тракта вызывает деформацию диафрагмы, что приводит к варьированию электрического сопротивления тензодатчиков.

Микросхема обработки сигнала (ASIC) фиксирует изменения сопротивления резисторов, осуществляет их усиление и преобразование в аналоговый (напряжение 1-5В) или цифровой (ШИМ, CAN) выходной сигнал. Для компенсации температурных погрешностей схема интегрирует терморезистор, а компенсационная камера минимизирует влияние вибраций. Электронные компоненты защищены герметичным компаундом.

Ключевые компоненты и их функции

Расположение датчика абсолютного давления на бензиновых и дизельных двигателях

На бензиновых двигателях MAP-сенсор обычно размещают на впускном коллекторе, ресивере или корпусе дроссельной заслонки. Его монтируют либо напрямую в коллектор через резьбовое отверстие, либо соединяют вакуумным шлангом с областью после дросселя. Это позволяет измерять разрежение, формирующееся под нагрузкой.

В дизельных силовых агрегатах датчик зачастую интегрируют во впускной тракт после воздушного фильтра или в корпус интеркулера. В современных системах common rail он может устанавливаться в блок управления давлением наддува или напрямую на впускном коллекторе для точной оценки абсолютного давления перед поступлением в цилиндры.

Ключевые различия в установке:

• Бензиновые ДВС: Подключение через вакуумную магистраль к впуску. Контролирует вакуум для расчета нагрузки и момента зажигания
• Дизельные ДВС: Чаще фиксированное крепление с прямым контактом к воздушному тракту. Обеспечивает данные турбонаддува и EGR

Тип разъема и схема подключения могут отличаться в зависимости от модели авто, но общий принцип размещения в зоне измерения давления впускного воздуха сохраняется для всех ДВС. Механические повреждения корпуса и загрязнение контактов – частые причины поломок из-за расположения в подкапотном пространстве.

Как сенсор MAP влияет на формирование топливовоздушной смеси

Датчик абсолютного давления непрерывно измеряет давление во впускном коллекторе двигателя. Эти данные в реальном времени передаются в электронный блок управления (ЭБУ) как точный индикатор нагрузки на двигатель и фактического объема воздуха, поступающего в цилиндры.

На основании показаний MAP-сенсора ЭБУ динамически корректирует длительность впрыска топлива форсунками. Чем ниже давление в коллекторе (например, при резком открытии дроссельной заслонки), тем больше воздуха поступает в двигатель – ЭБУ увеличивает подачу топлива для сохранения оптимального соотношения топливовоздушной смеси. И наоборот: при высоком давлении (малые обороты, закрытая заслонка) подача топлива сокращается.

Ключевые механизмы воздействия

• Расчет воздушной массы: давление вместе с температурой воздуха (от отдельного датчика) позволяет ЭБУ точно вычислить массу поступающего воздуха по физическим законам.
• Компенсация изменения условий: автоматически адаптирует смесь при резких маневрах (разгоне/торможении), перемене высоты над уровнем моря или колебаниях атмосферного давления.
• Синхронизация с другими данными: показания MAP сопоставляются ЭБУ с оборотами двигателя, положением дроссельной заслонки и датчиком кислорода для точной финальной корректировки состава смеси.

Результат корректной работы: стабильно поддерживается стехиометрическое соотношение смеси (~14.7:1 для бензина), необходимое для максимальной эффективности каталитического нейтрализатора, экономии топлива и обеспечения плавной работы двигателя.

Взаимодействие МАП с блоком управления двигателем (ЭБУ)

МАП непрерывно измеряет давление во впускном коллекторе и преобразует его в электрический сигнал (чаще всего аналоговое напряжение 0-5В или цифровой PWM-сигнал), который передается напрямую в ЭБУ. Частота обновления данных достигает сотен раз в секунду, обеспечивая актуальную информацию о нагрузке на двигатель и плотности воздушного потока.

ЭБУ анализирует эти показания в реальном времени, сопоставляя их с данными других датчиков: положения дроссельной заслонки, температуры воздуха, оборотов коленвала и кислородных датчиков. На основе комплексного анализа блок вычисляет текущую массу воздуха, поступающего в цилиндры, определяя ключевые параметры для управления двигателем.

Корректировки на основе данных МАП:

• Расчет времени впрыска топлива – от точности определения массы воздуха зависит стехиометрия смеси (соотношение воздух/топливо 14,7:1)
• Установка угла опережения зажигания – при резких перепадах давления (разгон/торможение) предотвращается детонация
• Адаптация параметров работы турбонаддува – контроль наддува для защиты от "турбоямы" и превышения давления
• Активация систем рециркуляции отработавших газов (EGR) при низких нагрузках

При неисправности МАП ЭБУ переходит на аварийный режим работы по данным датчика положения дросселя, что приводит к повышенному расходу топлива, потере мощности и ошибкам в памяти блока (напр., P0105-P0108 по OBD-II).

Расчёт массы поступающего воздуха по давлению и температуре

МАП-сенсор измеряет абсолютное давление (P) и температуру (T) во впускном коллекторе. Эти параметры критичны для определения массы воздуха, поступающего в двигатель, так как плотность воздушного заряда напрямую зависит от его давления и температуры.

Согласно закону идеального газа (PV = mRT), массу воздуха (m) можно выразить через давление и температуру. Для этого ЭБУ двигателя использует преобразованное уравнение:

• m = (P • V) / (R • T)

где:

• V – известный объём цилиндра,
• R – удельная газовая постоянная для воздуха (~287 Дж/кг•К).

ЭБУ дополнительно корректирует расчёт с учётом:

1. Влажности воздуха,
2. Коэффициента наполнения цилиндров,
3. Параметров фаз газораспределения.

Полученные данные позволяют точно рассчитать время впрыска топлива для формирования стехиометрической смеси. Ошибки в показаниях МАП приведут к:

Различия между датчиками абсолютного и барометрического давления

Датчик абсолютного давления (МАП) измеряет полное давление относительно абсолютного вакуума независимо от местных атмосферных условий. В системах двигателя внутреннего сгорания он обеспечивает точные данные о разрежении во впускном коллекторе, что критично для расчёта оптимального состава топливовоздушной смеси. Эталоном для измерений служит полное отсутствие молекул газа в закрытой камере датчика, что гарантирует стабильность показаний на разных высотах.

Датчик барометрического давления (ДАД) использует в качестве точки отсчёта текущее атмосферное давление окружающей среды. Он корректирует работу двигателя при изменении высоты над уровнем моря, компенсируя падение плотности воздуха. Показания этого сенсора напрямую зависят от погоды и географического местоположения транспортного средства, формируя поправочный коэффициент для базовых настроек топливоподачи.

• Ключевое различие: Абсолютные датчики опираются на вакуум, барометрические – на динамику атмосферы
• Место установки: МАП интегрируется во впускной тракт, ДАД внедряется в ЭБУ или выносится в подкапотное пространство
• Функциональная роль: МАП влияет на мгновенные параметры топливовоздушной смеси, ДАД адаптирует калибровки двигателя к долгосрочным изменениям среды

Современные автомобили часто объединяют оба типа сенсоров: показания барометрического датчика корректируют базовые расчёты контроллера, в то время как сигнал МАП используется для оперативного управления форсунками и углом опережения зажигания при изменении нагрузки на двигатель.

Характерные симптомы неисправности датчика давления

При поломке датчика абсолютного давления появляются специфические ошибки в работе двигателя, которые сложно игнорировать. Часто возникают трудности с запуском мотора, особенно "на холодную", когда требуется больше времени прокручивать стартер. Значительно возрастает расход топлива – иногда на 30-50% выше нормы из-за неправильно рассчитанной топливоподачи.

Нарушения холостого хода выражаются в нестабильных оборотах: они могут хаотично плавать, опускаясь до грани остановки, или неестественно завышаться. Также характерно появление рывков автомобиля при постоянном нажатии педали газа и провалы мощности при разгоне – двигатель захлебывается под нагрузкой.

Основные индикаторы неисправности

• Высокий расход топлива из-за некорректных показаний впускного потока;
• Плавающие обороты холостого хода с самопроизвольным изменением на 300-1000 об/мин;
• Загорание индикатора Check Engine с кодами неисправностей P0105-P0108;
• Ухудшение динамики разгона с длительными провалами после нажатия акселератора;
• Хлопки в выхлопной системе из-за нарушения соотношения топливовоздушной смеси;
• Фиксирование "аварийного" режима работы двигателем на постоянных оборотах (~2000 об/мин).

При отказе МАР-сенсора ЭБУ переключается на аварийные алгоритмы, используя данные с ДПДЗ и ДМРВ (если он предусмотрен конструкцией). Это сразу сказывается на ездовых характеристиках – автомобиль теряет плавность хода и отзывчивость педали газа. Часто параллельно возникают пропуски зажигания в цилиндрах из-за обеднения или обогащения смеси.

Частичные неполадки особенно опасны тем, что ЭБУ не всегда выдает ошибку сразу, долгое время работая с некорректными параметрами. При появлении симптомов критично проверить параметр "Абсолютное давление" в реальном времени с помощью сканера OBD-II и сравнить с эталонными значениями для конкретного мотора.

Ошибка P0106: расшифровка и методы диагностики

Ошибка P0106 указывает на проблему с выходным сигналом датчика абсолютного давления в коллекторе (МАП-сенсора), а именно на его несоответствие ожидаемым параметрам, рассчитанным электронным блоком управления двигателем (ЭБУ). Данная неисправность регистрируется, когда контроллер обнаруживает напряжение сигнала, выходящее за допустимый диапазон значений для текущих режимов работы двигателя.Триггером ошибки может стать как кратковременное несоответствие при переходных процессах, так и устойчивое нарушение работы цепи. Чаще всего она возникает при некорректных показаниях давления во впускном коллекторе: слишком низких или высоких относительно фактического состояния двигателя и условий движения.

Основные причины ошибки P0106

• Механическая неисправность датчика МАП: повреждение чувствительного элемента, внутренний обрыв цепи.
• Загрязнение датчика: масляные отложения или грязь на измерительном элементе.
• Нарушение герметичности впускного коллектора: подсос постороннего воздуха через трещины, неплотные соединения, поврежденные вакуумные шланги.
• Проблемы с электропроводкой: обрыв проводов, коррозия контактов, короткое замыкание цепи питания (5V) или сигнального провода на "массу".
• Неисправность блока управления двигателем (редко): сбои в обработке сигнала или программные ошибки.

Симптомы неисправности

• Снижение мощности двигателя, плохая реакция на педаль газа.
• Повышенный расход топлива.
• Неустойчивая работа на холостом ходу (плавание оборотов, заглохание).
• Затрудненный запуск двигателя.
• Активация аварийного режима ("Check Engine" на приборной панели).

Диагностика ошибки P0106

1. Визуальный осмотр:
   • Проверка целостности вакуумного шланга к датчику МАП (при наличии).
   • Осмотр электрического разъема: отсутствие окисления, надежность фиксации.
   • Поиск трещин или подсосов воздуха во впускном тракте.
2. Проверка проводки:
   • Тестером измерьте напряжение питания датчика (при включенном зажигании), должно быть ≈5V.
   • Проверьте целостность сигнального провода и «массы» датчика.
3. Анализ данных:
   • С помощью диагностического сканера считайте показания давления МАП в реальном времени на холостом ходу и при различных оборотах.
   • Сравните показания МАП с данными датчика атмосферного давления (BARO), они должны совпадать при заглушенном двигателе и ключе в положении ON.
4. Замеры эталонным датчиком:
   • Подключите механический вакуумный манометр к впускному коллектору для контроля фактического разрежения.
   • Сравните показания сканера и манометра.
5. Проверка реакции датчика на разрежение:
   • Подайте искусственное разрежение на штуцер МАП с помощью вакуумного насоса.
   • Напряжение сигнала (или частота ШИМ) должно пропорционально изменяться.
6. Проверка опорного напряжения и "массы" непосредственно на клеммах ЭБУ.

Методы устранения

После выполнения ремонта обязательно сбросьте ошибку через диагностическое оборудование и выполните тестовую поездку для подтверждения устранения неисправности.

Последствия некорректных показаний для системы впрыска

Неправильные данные с датчика абсолютного давления нарушают расчет ЭБУ количества поступающего воздуха в двигатель. Контроллер ошибочно определяет нагрузку на мотор и формирует неверные топливо-воздушную смесь и угол опережения зажигания.

Хроническая погрешность показаний провоцирует каскадный сбой в работе силового агрегата. ЭБУ переходит на аварийные режимы, игнорируя показания MAP-сенсора, но базовые параметры корректировки некорректны из-за изначально неверных данных.

Критические нарушения в работе двигателя

• Нарушение топливоподачи
• Переобогащение смеси: сажевый нагар, закоксовка колец, прогар клапанов
• Обеднение смеси: калильное зажигание, прогорание поршней
• Механические повреждения
• Детонация из-за сбитого УОЗ: разрушение поршневых пальцев
• Гидроудар при "затоплении" цилиндров топливом
• Системные сбои
• Неустойчивый холостой ход с заглоханием двигателя
• Провалы мощности при резком ускорении
• Самопроизвольное включение аварийного режима
• Эксплуатационные последствия
• Рост расхода топлива на 25-40%
• Превышение токсичности выхлопа по CO/CH в 2-3 раза
• Потеря динамики и буксировка двигателя

Повышенный расход топлива из-за сбоев в работе сенсора

ДАД (МАП) передаёт ЭБУ данные о давлении во впускном коллекторе для точного расчёта массы поступающего воздуха. При сбоях в его работе (неверные показания, обрыв цепи, загрязнение) электронный блок получает искажённую информацию о количестве воздуха. Это провоцирует нарушение алгоритма формирования топливовоздушной смеси.

ЭБУ, ошибочно определив недостаток воздуха (например, при завышенных показаниях ДАД), увеличивает продолжительность впрыска форсунок. Формируется переобогащённая смесь: избыток несгоревшего топлива уходит в выхлопную систему, что ведёт к резкому росту расхода. Типичный сценарий – ошибки датчика, имитирующие низкое атмосферное давление или высокую нагрузку на двигатель.

Косвенные признаки проблемы

• Неустойчивые холостые обороты – плавание или самопроизвольное снижение/повышение RPM из-за нарушенного смесеобразования
• Задержки реакции на педаль газа – "провалы" при разгоне из-за неправильных корректировок подачи топлива
• Чёрный дым из выхлопной трубы – визуальное подтверждение переобогащения смеси
• Ошибки серий P0105-P0109 в памяти ЭБУ, активация индикатора Check Engine

Провалы мощности при резком нажатии педали акселератора

Неисправный МАП-сенсор проявляется провалами мощности при резком ускорении, когда блок управления двигателем получает искажённые данные о воздушном потоке. Датчик передаёт некорректное значение давления во впускном коллекторе, что провоцирует ошибки в расчёте топливовоздушной смеси. ЭБУ не может оперативно скорректировать подачу топлива и угол опережения зажигания, создавая эффект "зависания" при нажатии газа.

Возникающий дисбаланс между фактическим и расчётным количеством воздуха вызывает резкое снижение крутящего момента. Характерные симптомы при этом:

• Двигатель "захлёбывается" или глохнет при агрессивном старте
• Автомобиль дергается с задержкой 2-3 секунды после нажатия акселератора
• Череда рывков при попытке быстрого разгона на пониженных передачах

Особенно критичны такие сбои при обгонах или манёврах, требующих резкого ускорения. Для диагностики проводят замер показаний МАП-сенсора при изменении оборотов сканером OBD2. Нормативная вольтажная характеристика должна плавно расти от 1 В на холостом ходу до 4.5-5 В при полном открытии дросселя.

Плавающие обороты холостого хода как индикатор неполадок

Проблема с плавающими оборотами холостого хода часто проявляется в виде самопроизвольного изменения частоты вращения коленвала (например, от 500 до 1500 об/мин) при прогретом двигателе и нейтральной передаче. Подобное поведение указывает на рассинхронизацию систем управления двигателем, связанную с неверным определением количества воздуха, поступающего во впускной коллектор. Датчик абсолютного давления (МАП) критически важен в этой ситуации, так как именно он формирует ключевой сигнал для расчета массового расхода воздуха при закрытой дроссельной заслонке.

Основным виновником нестабильности часто становится загрязнение или неисправность МАП-сенсора: окисление контактов, засорение вакуумного шланга или перепады атмосферного давления приводят к передаче в ЭБУ недостоверных данных о давлении во впускном тракте. Контроллер на основе ошибочного сигнала некорректно высчитывает объем воздуха, что провоцирует неточное формирование топливовоздушной смеси. Результат – хаотичные "просадки" или "подскоки" оборотов даже при отсутствии нагрузки.

Сопутствующие симптомы серьезных сбоев:

• Самопроизвольная остановка двигателя при резком сбросе газа
• Рывки при начале движения или разгоне
• Повышенный расход топлива на нейтральной передаче
• Загоревшийся индикатор "Check Engine"

Для точной диагностики проводят сканирование ЭБУ на наличие кодов ошибок (P0106-P0109 – при неисправностях МАП), замеряют напряжение на датчике мультиметром и физически проверяют целостность вакуумной магистрали. Профилактическая чистка штуцера МАП при замене воздушного фильтра помогает продлить срок службы сенсора, однако если диагностика подтверждает поломку устройства, необходима его замена.

Диагностика МАП: проверка напряжения мультиметром

Основной метод проверки датчика абсолютного давления (МАП) мультиметром базируется на замере выходного напряжения при различных режимах работы двигателя. Для точной диагностики потребуется мультиметр с режимом вольтметра, способный измерять постоянное напряжение в диапазоне 0-5 В, и технологический разъем ("обратка") для подключения к датчику без нарушения изоляции проводов.

Первоначально необходимо идентифицировать распиновку МАП: найти опорное питание (обычно +5 В), сигнальный провод и "массу". Точную схему подключения следует уточнять в технической документации автомобиля или сервисных мануалах. Дополнительно требуется удалить влагу и грязь с контактов разъема перед измерениями.

1. Переключите мультиметр в режим измерения постоянного напряжения (DCV), установите предел ≤5 В.
2. Подключите красный щуп к сигнальному проводу МАП (через технологическое отверстие разъема или back-probe адаптер), черный – к массе двигателя.
3. Включите зажигание без запуска двигателя. Исправный датчик обычно показывает ~1–1.3 В (для атмосферных двигателей на уровне моря).
4. Запустите двигатель на холостом ходу. Напряжение должно стабильно увеличиться до 0.9–1.8 В в зависимости от нагрузки (характерные неисправности: скачки, нахождение вне диапазона).
5. Резко нажмите педаль акселератора. Показания должны плавно расти до 4–4.6 В при оборотах 3500–5000 об/мин. Отсутствие динамики укажет на механические повреждения мембраны или внутренние обрывы.

Эталонные значения напряжения МАП

Критичные отклонения: нулевое напряжение (обрыв цепи или КЗ), фиксированная величина ≈5 В (отсоединенный вакуумный шланг), хаотичные скачки (загрязнение или влага). Физическую целостность вакуумного шланга и герметичность соединений следует проверять до диагностики напряжения.

Анализ сигнала датчика МАП через диагностический сканер

Диагностический сканер считывает реальные показания датчика абсолютного давления (МАП) в ключевых режимах работы двигателя. Основной параметр – величина абсолютного давления во впускном коллекторе в кПа или мм рт.ст., отображаемая на экране сканера. Дополнительно фиксируется опорное напряжение (обычно 5 В) и выходной сигнал – аналоговый (0.1-4.9 В) или частотный (Гц).

Корректность данных напрямую влияет на формирование топливной смеси: ЭБУ использует показания МАП вместе с информацией от ДПДЗ и ДТВ для расчета воздушного потока и длительности впрыска. Отклонения сигнала вызывают ошибки смесеобразования и нарушения в работе двигателя.

Ключевые параметры и диагностические признаки

Типовые неисправности, выявляемые при анализе:

• Обрыв цепи или замыкание на массу – сканер показывает 0 кПа или напряжение ниже 0.1 В
• Короткое замыкание на +12В – фиксируется 5 В и давление свыше 110 кПа
• Загрязнение чувствительного элемента – медленная реакция на изменение оборотов, заниженные показания под нагрузкой
• Утечки во впускном коллекторе – давление на холостом ходу ниже 25 кПа при "плавающих" оборотах

Проверка включает сравнение давления с эталонными значениями для конкретной модели авто, анализ динамики изменения при перегазовке (быстрый рост и плавное падение), а также перекрёстную сверку с данными ДМРВ (если установлен). Стабильная разбежка сигналов свыше 15% указывает на неисправность одного из датчиков.

Метод искусственного изменения давления для тестирования

Для диагностики исправности датчика абсолютного давления применяют метод принудительного изменения давления на его чувствительном элементе. Создаются контролируемые условия, имитирующие различные режимы работы двигателя – от глубокого вакуума до избыточного давления.

Тестирование проводится при выключенном двигателе с помощью специальных инструментов: вакуумного насоса (для генерации разрежения) или компрессора с манометром (для создания положительного давления). Датчик отсоединяют от впускного коллектора, подключают к источнику давления и фиксируют его выходные значения с помощью сканера или мультиметра.

Ключевые этапы теста:

1. Подключение оборудования: На штуцер МАП устанавливают переходник вакуумного насоса/компрессора, обеспечивая герметичность соединения.
2. Регистрация исходных данных: Фиксируют показания датчика при атмосферном давлении (ключевой параметр – обычно 98–103 кПа на уровне моря).
3. Генерация вакуума: Создают ступенчатое разрежение (например, -0.5, -0.7 бар) с интервалами 10–15 секунд. Сверяют падение напряжения (или частоты ШИМ) с эталонными значениями.
4. Проверка стабильности: Удерживают постоянное давление для выявления "плавания" сигнала, характерного для загрязнения или износа.
5. Возврат к атмосферному давлению: Контролируют скорость восстановления исходных параметров (задержка более 2–3 секунд указывает на засорение каналов датчика).

Важно: При обнаружении несоответствия характеристик – нелинейности зависимости, обрывов сигнала или медленного отклика – МАП требует замены.

Проверка целостности проводки и разъёма подключения МАП

Осмотрите электрический разъём датчика МАП и колодку жгута проводов на предмет механических повреждений: трещин корпуса, сколов, следов оплавления или окисления контактов. Убедитесь в надёжности фиксации коннектора – неплотное соединение вызывает нарушение контакта и скачки напряжения.

Используйте мультиметр в режиме прозвонки или измерения сопротивления для проверки целостности цепи. Последовательно проверьте:

1. Отсутствие обрыва в каждом проводе между разъёмом МАП и ЭБУ двигателя.
2. Отсутствие короткого замыкания между проводниками (особенно между сигнальным проводом и шиной питания/массой).
3. Качество "массы": сопротивление между контактом заземления датчика и кузовом/АКБ должно быть близко к нулю.

Дополнительные шаги при обнаружении проблем

• Очистите окисленные контакты разъёма специальным средством-очистителем электроцепей.
• При выявлении повреждённых проводов замените участок жгута или весь провод, используя термоусадочную изоляцию для соединений.
• Проверьте фиксатор разъёма – при его поломке замените коннектор целиком.

Загрязнение чувствительного элемента: причины и последствия

Чувствительный элемент датчика абсолютного давления (МАП) напрямую контактирует с воздухом во впускном коллекторе. На его поверхности оседают частицы масла, углеродистые отложения, пыль и смолы из топлива. Эти загрязнения формируют изолирующий слой, нарушающий точность измерений давления.

Основными причинами загрязнения являются: проникновение масляных паров через систему вентиляции картера, использование некачественного топлива с высоким содержанием примесей, износ поршневых колец (усиливающий прорыв картерных газов), и несвоевременная замена воздушного фильтра.

Последствия загрязнения

• Ошибки расчёта нагрузки двигателя: Искажение сигнала МАП приводит к неверному определению ЭБУ массы поступающего воздуха.
• Нарушение топливоподачи: Формирование неправильной топливно-воздушной смеси (переобогащённой или переобеднённой).
• Снижение производительности: Потеря мощности, провалы при разгоне, неустойчивая работа на холостом ходу.
• Повышение расхода топлива на 15-25% из-за компенсации ошибок кислородными датчиками.
• Преждевременный износ катализатора вследствие постоянной коррекции смеси.
• Ложные ошибки в ЭБУ (например, P0106, P0107) и активация индикатора Check Engine.

Влияние подсоса воздуха на показания датчика давления

Подсос неучтенного воздуха во впускном коллекторе после датчика МАП существенно искажает его показания, поскольку датчик измеряет только давление в зоне своего размещения. Негерметичность впускных патрубков, прокладок или вакуумных шлангов создает дополнительный воздушный поток, который ДАД не регистрирует, но который попадает в цилиндры. Это приводит к формированию сигнала о более низком абсолютном давлении по сравнению с реальным объемом поступающего воздуха.

Контроллер двигателя, получая заниженные данные от МАП-сенсора, ошибочно рассчитывает меньшую массу воздуха и сокращает время впрыска топлива. Возникает обедненная топливно-возможная смесь, провоцирующая неустойчивую работу на холостом ходу, провалы мощности, повышенный расход топлива и детонацию. Система диагностики часто фиксирует ошибки, например, P0171 (обедненная смесь) или P0107 (низкий уровень сигнала датчика давления). Для точного выявления подсоса рекомендуется проверка герметичности впускного тракта дымогенератором.

Деформация диафрагмы или пьезоэлемента внутри устройства

Деформация диафрагмы является основным рабочим механизмом в большинстве датчиков абсолютного давления (МАП). Тонкая мембрана, изолирующая измерительную камеру от впускного коллектора, изгибается под воздействием разницы давлений: высокого вакуума с одной стороны и текущего давления впускного воздуха – с другой.

Для преобразования физического изгиба в электрический сигнал применяются два основных метода. В датчиках с тензорезисторами на диафрагму нанесены микроскопические резистивные дорожки, которые растягиваются или сжимаются при деформации мембраны. Это изменяет их сопротивление, формируя пропорциональное напряжение. Второй тип использует пьезоэлемент – кристаллический материал, генерирующий электрический заряд при механическом напряжении, вызванном прогибом диафрагмы.

Последствия деформации для работы МАП

• Корректная работа: Минимальный прогиб мембраны при низком давлении обеспечивает слабый сигнал, а максимальный при высоком – сильный, создавая линейную зависимость напряжения от давления.
• Перегрузка и износ: Постоянная вибрация, перепады температур или гидроудар могут вызвать пластическую деформацию, смещение нулевой точки или микротрещины, приводя к искажению показаний.
• Загрязнения: Отложения масла или сажи на диафрагме снижают её чувствительность и подвижность, занижая реальные значения давления.

Коррозия контактов при попадании влаги в корпус

Проникновение влаги внутрь корпуса МАП-сенсора, даже в виде конденсата, создает условия для электрохимической коррозии металлических контактов и дорожек на электронной плате. Вода, особенно с примесями из воздуха (соли, кислоты), действует как электролит, запуская окислительно-восстановительные реакции на поверхности токоведущих элементов.

Коррозия разрушает контакты разъема и цепи внутри датчика, что ведет к росту переходного сопротивления, нарушению электрического сигнала или полному разрыву цепи. Симптомы проявляются как нестабильные показания давления (плавающие обороты двигателя, провалы тяги), ошибки типа "обрыв цепи МАП" или "сигнал вне допустимого диапазона", а также отказ системы управления впрыском топлива.

Последствия и профилактика

Усугубляющие факторы:

• Перепады температур → усиленное образование конденсата.
• Поврежденные уплотнения на корпусе или разъеме.
• Агрессивная среда (дороги с реагентами, высокая влажность).

Для предотвращения критична герметичность корпуса: необходимо регулярно проверять состояние резиновых колец разъема и корпуса, избегать механических повреждений при установке. При появлении ошибок, связанных с МАП, обязательна диагностика целостности контактов мультиметром и визуальный осмотр платы на следы окисления (зеленоватый или белесый налет).

Замена поврежденных контактов или датчика целиком – наиболее надежное решение при сильной коррозии, так как химическая очистка дает временный эффект и не гарантирует восстановления проводимости.

Сравнение характеристик оригинальных и аналоговых датчиков

Ключевые различия между оригинальными и аналоговыми МАП-сенсорами затрагивают технические параметры, ресурс работы и взаимодействие с системой управления двигателем. Качество исходных материалов, точность калибровки и стабильность выходного сигнала определяют корректность формирования топливной смеси.

Некорректные показания датчика давления провоцируют повышенный расход топлива, троение двигателя, ошибки по обедненной смеси и падение мощности. Ошибки часто вызваны отклонением характеристик от заводских стандартов, особенно при использовании низкокачественных аналогов.

Рекомендации по выбору:

• Оригинал предпочтителен для сложных систем непосредственного впрыска и турбомоторов
• Качественные аналоги (например, Bosch, VDO) допустимы для атмосферных двигателей
• Дешёвые аналоги часто не имеют термокомпенсации, вызывая погрешность при нагреве

Демонтаж МАП-сенсора на распространённых моделях авто

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ. Найдите МАП-сенсор: на атмосферных бензиновых двигателях (например, Lada Vesta, Toyota Corolla) он обычно закреплён на впускном коллекторе или дроссельном узле. На турбированных моторах (KIA Sportage, VW Tiguan) датчик часто установлен на интеркулере или турбокомпрессоре.

Аккуратно отсоедините электрический разъём, нажав на фиксатор пластикового язычка. При наличии вакуумного шланга (характерно для старых моделей Renault Logan) пережмите хомут отвёрткой и снимите трубку. Для крепления болтами (Ford Focus) используйте торцовый ключ на 8-10 мм, при креплении винтами (Hyundai Solaris) – крестовую отвёртку. Датчики с пластмассовой резьбой (Nissan Almera) выкручиваются рукой против часовой стрелки.

Распространённые нюансы демонтажа

• Закисшие болты: обработайте резьбу WD-40 за 10 минут до откручивания
• Резиновые уплотнители: проверьте на трещины при извлечении (особенно актуально для Lada Granta)
• Заводские хомуты: на Peugeot 308 требуют специальных клещей из-за двойного фиксатора

Избегайте падения датчика при демонтаже – керамический чувствительный элемент внутри корпуса крайне хрупок. Зачистите посадочное место от грязи ветошью перед установкой нового сенсора.

Правила очистки чувствительной мембраны без повреждений

Основная задача - удалить масляные отложения, пыль и карбоновые загрязнения с тонкой мембраны, сохранив её целостность и функциональность. Использование агрессивных методов или не предназначенных для этого средств гарантированно выведет датчик из строя.

Строго придерживайтесь следующего алгоритма действий для безопасной очистки:

1. Демонтаж: Снимите датчик МАП с двигателя согласно инструкции автомобиля. Отсоедините электрический разъём.
2. Предварительная очистка: Используйте баллончик со сжатым воздухом для удаления рыхлой пыли и крупных частиц с поверхности мембраны и внутри корпуса. Держите баллончик вертикально и соблюдайте дистанцию.
3. Выбор очистителя: Применяйте специальный очиститель для датчиков МАП или очиститель карбюратора на основе летучих растворителей. Проверьте состав: исключите средства с хлором, ацетоном, кетонами или абразивами.
4. Нанесение: Нанесите небольшое количество очистителя ТОЛЬКО на внутреннюю сеточку и элементы вокруг мембраны. Никогда не лейте жидкость напрямую на саму мембрану и избегайте погружения датчика.
5. Ожидание: Дайте очистителю полностью испариться естественным путём (5-10 минут). Не используйте сжатый воздух для ускорения сушки.
6. Контрольная проверка: Убедитесь в отсутствии видимых повреждений мембраны и следов жидкости перед установкой.

Момент затяжки при установке нового датчика давления

Критически важно соблюдать рекомендованный момент затяжки при установке МАП. Избыточное усилие повредит резьбу (как на самом датчике, так и во впускном коллекторе), корпус или уплотнительное кольцо. Слабый крутящий момент приведёт к негерметичности соединения – это станет причиной подсоса неучтённого воздуха, ошибок по обеднённой смеси и некорректных показаний датчика.

Точное значение крутящего момента всегда указывается в сервисной документации производителя автомобиля или самого прибора. Для большинства массовых моделей легковых авто этот параметр составляет 10–25 Н·м. В описаниях на специфические двигатели или датчики следует проверить наличие особых требований, например, применения термостойкой смазки или фиксатора резьбы.

Правила установки и контроля момента

• Подготовка: Удалите грязь с посадочного места. Убедитесь, что уплотнительное кольцо чистые и целое (при необходимости замените).
• Инструмент: Используйте динамометрический ключ с подходящим насадком–обычно несколько зубцов или специальную головку.
• Процедура:
  1. Вверните датчик вручную до упора, избегая перекоса.
  2. Затяните ключом до характерного щелчка, контролируя совпадение номинала на шкале ключа с требуемым значением.
• Проверка: После монтажа дайте двигателю поработать на холостых, сканируйте блок управления на наличие ошибок по давлению и проверьте отсутствие подсоса воздуха вокруг датчика шумовым анализатором или мыльным раствором.

Несоблюдение момента затяжки ведёт к:

– повреждениям дорогостоящих компонентов;

– проблемам с холостым ходом и динамикой;

– преждевременному выходу МАП из строя;

– риску пожара при утечке горячего воздуха под давлением.

Процедура адаптации после замены сенсора МАП

После замены датчика абсолютного давления (МАП) критически важно выполнить процедуру адаптации для синхронизации его показаний с электронным блоком управления двигателем (ЭБУ). Система сохраняет предыдущие калибровочные параметры, которые не соответствуют новому сенсору, что может вызвать некорректную работу мотора: плавающие обороты, повышенный расход топлива или ошибки в памяти ЭБУ.

Адаптация сбрасывает старые адаптации топливоподачи и заставляет ЭБУ "обучиться" базовым характеристикам нового датчика, учитывая текущие атмосферные условия. Без этой процедуры ЭБУ продолжит использовать устаревшие поправочные коэффициенты, что нивелирует преимущества замены и создаст иллюзию неисправности компонента.

Методы выполнения адаптации

Существует несколько подходов:

• Автоматическая самоадаптация:
  ЭБУ самостоятельно корректирует параметры через 50–150 км пробега при соблюдении условий: прогрев двигателя до 70–90°C, движение в разных режимах (холостой ход, ускорение, постоянная скорость). Требует времени и не всегда эффективна.
• Принудительная адаптация через диагностическое оборудование:
  1. Подключение сканера (например, Delphi, Autocom) к OBD-II порту.
  2. Активация функции "Адаптация ДАД" в меню "Двигатель".
  3. Четкое следование инструкциям на экране (прогрев ДВС, выключение потребителей энергии).
  4. Фиксация успешного завершения процедуры.
  Наиболее надежный метод, занимает 5–10 минут.

Важно: Перед адаптацией убедитесь в отсутствии утечек во впускном тракте и исправности цепи питания МАП. Невыполнение этого шага приведет к повторной ошибке P0106 даже после процедуры.

Тег адаптации не требуется – система автоматически тестирует сенсор после калибровки, выводя параметры в реальном времени.

Необходимость коррекции топливных карт при тюнинге двигателя

При изменении характеристик двигателя (установка турбины, спортивного распредвала, модификации впуска/выпуска) закономерно меняется количество воздуха, поступающего в цилиндры. Датчик абсолютного давления (MAP) фиксирует это изменение давления во впускном коллекторе, но стандартная топливная карта ЭБУ рассчитана на заводские параметры двигателя. Без корректировки таблиц ЭБУ продолжит подавать топливо в соответствии с исходными алгоритмами, что приведёт к критическому отклонению стехиометрического соотношения "воздух/топливо".

Некорректное соотношение вызывает либо обеднение смеси (при избытке воздуха от доработок), провоцирующее детонацию и перегрев, либо её переобогащение (если ЭБУ ошибочно "думает", что воздуха меньше), что снижает мощность, повышает расход и токсичность выхлопа. В обоих случаях страдает эффективность, ресурс двигателя и разгонная динамика, а при установке турбонаддува риски многократно возрастают из-за резкого роста давления на впуске.

Основные аспекты работы с топливными картами

Профессиональное изменение топливоподачи включает:

• Анализ показаний MAP в новых условиях: определение реальных значений абсолютного давления на всех режимах работы (холостые, низкие, средние, полные нагрузки).
• Коррекцию значений в топливных картах (таблицах объёма впрыска):
  • Изменение коэффициентов нагрузки на основе данных MAP
  • Адаптацию времени открытия форсунок под новый воздушный поток
  • Настройку угла опережения зажигания для устранения детонации
• Валидацию изменений через диагностическое оборудование: контроль AFR (лямбда-зонд), температуры ОЖ, наличия детонации (датчик детонации).

Для глубокого тюнинга (особенно турбированных моторов) дополнительно потребуются:

1. Замена топливных форсунок на производительные.
2. Настройка таблиц коррекции давления наддува (если установлен турбокомпрессор).
3. Адаптация системы рециркуляции отработавших газов (EGR) и клапана адсорбера.

Игнорирование перепрошивки ЭБУ после доработок сводит на нет все усилия по тюнингу и напрямую угрожает целостности силового агрегата. Настройка топливных карт – обязательный этап, где MAP является ключевым источником данных для точного расчёта цикловой подачи топлива.

Отличия работы МАП на атмосферных и турбированных двигателях

На атмосферных двигателях МАП измеряет только разрежение во впускном коллекторе (ниже атмосферного давления). Сигнал используется для расчёта массового расхода воздуха и корректировки топливоподачи в условиях переменного вакуума. Диапазон показаний редко превышает 0.3-0.5 бар.

В турбированных моторах датчик отслеживает как разрежение, так и избыточное давление (до 2.5-3 бар). Это критично для управления турбокомпрессором: блок ECU регулирует геометрию турбины или скорость вращения на основе данных МАП, поддерживая заданный наддув и предотвращая детонацию.

Сравнительные характеристики

Особенности диагностики датчиков на ГБО

Проверка датчика абсолютного давления на автомобилях с газобаллонным оборудованием требует учета специфики работы газовой системы. Контроллер ГБО активно использует данные MAP-сенсора для корректировки впрыска газа, поэтому любые погрешности в его работе напрямую влияют на стабильность холостого хода, динамику и расход топлива. Важно анализировать показания как при работе двигателя на бензине, так и после переключения на газ.

При диагностике учитывайте характерные факторы риска при эксплуатации ГБО: возможное загрязнение чувствительного элемента датчика парами масла из редуктора, нелинейные изменения давления во впускном коллекторе из-за особенностей газовоздушной смеси. Особое внимание уделите целостности вакуумных шлангов – их разгерметизация вызывает ложные показания, более критичные для газового режима.

Ключевые этапы диагностики:

• Сравнение данных MAP с эталонным манометром в разных режимах работы двигателя
• Контроль опорного напряжения (5В) и массы датчика при работающем ГБО
• Анализ осциллограммы сигнала на предмет помех от газовых форсунок
• Проверка реакции ДАД на резкое открытие дроссельной заслонки на газовом топливе
• Мониторинг адаптаций в блоке управления ГБО при изменении давления

Обратите внимание: ошибки по MAP-сенсору на газу часто проявляются только под нагрузкой, при этом на бензиновом режиме система может работать нормально. Всегда проверяйте калибровочные коэффициенты ПО ГБО.

Анализ графиков давления в реальном времени через OBD-II

Визуализация данных МАП-сенсора через OBD-II адаптер предоставляет наглядную динамику абсолютного давления во впускном коллекторе. Графики демонстрируют мгновенные колебания параметра при различных режимах работы двигателя: холостом ходе, резком ускорении или сбросе педали газа. Отсутствие резких скачков вне переходных процессов свидетельствует о корректной работе датчика и герметичности системы.

Аномалии вроде хаотичных пиков давления при стабильных оборотах или невозможности удержания вакуума на холостом ходу указывают на возможные неисправности. К критичным отклонениям относятся: заниженные показания (признак подсоса воздуха), завышенные значения (засорение воздушного тракта или неработоспособность MAP-сенсора), а также плавающие показатели при фиксированной нагрузке.

Типичные паттерны неисправностей на графике

Интерпретация требует сопоставления с оборотами двигателя (RPM), положением дроссельной заслонки и нагрузкой. Одновременный анализ нескольких параметров повышает точность диагностики: например, сочетание аномального давления с бедной топливной смесью подтверждает утечки воздуха.

1. Фиксация показаний при холодном и прогретом двигателе
2. Проверка реакции на ступенчатый прогаз
3. Сравнение эталонных кривых для конкретной модели авто

Сравните показания МАП с барометрическим давлением для выявления системных погрешностей.Корректный вакуум на холостом ходу должен составлять 30-40 кПа в зависимости от высоты над уровнем моря.

Сопоставление данных МАП и ДМРВ на разных режимах работы

МАП измеряет давление во впускном коллекторе, а ДМРВ определяет массу всасываемого воздуха. Эти показатели взаимосвязаны и используются ЭБУ для точного расчета топливовоздушной смеси. На разных режимах между ними наблюдается четкая зависимость, которая может нарушаться при неисправностях.

Система сравнивает сигналы датчиков, преобразуя данные МАП в виртуальный "расчетный" расход воздуха. Расхождение более 10-15% между фактическими показаниями ДМРВ и расчетным значением от МАП указывает на проблемы. Типичные примеры приведены в таблице.

Примечание: В турбированных двигателях на высоких оборотах показания МАП могут превышать атмосферное давление, что требует другой логики сравнения.

Защита датчика от вибраций и термических перегрузок

Для минимизации влияния вибраций корпуса двигателя на работу МАП-сенсора применяют специальные демпфирующие элементы. Резиновые втулки, полиуретановые амортизаторы или силиконовые подложки поглощают высокочастотные колебания, предотвращая механические повреждения и ложные показания. Крепление датчика проектируется с учетом резонансных частот двигателя, а жгут проводки фиксируется без натяжения для исключения передачи вибраций через провода.

Термостойкий корпус из алюминиевого сплава или композитов с керамическим покрытием защищает электронную начинку от тепловой деформации. Внутренняя термоизоляция диэлектрическими прокладками снижает теплопередачу от впускного коллектора. Для экстремальных условий применяют:

• Мембраны из термостойкого силикона
• Чипы, рассчитанные на температуру до 150°C
• Принудительный теплоотвод радиаторными решетками

Профилактика загрязнения через своевременную замену фильтра

Основную защиту МАП-сенсора от загрязнений обеспечивает воздушный фильтр двигателя. Забитый фильтр создает повышенное разрежение на впуске, вынуждая сенсор работать в экстремальном режиме, а также пропускает частицы пыли, твердые включения и пары масла напрямую к чувствительному элементу датчика. Последствия такого воздействия наиболее разрушительны при длительном игнорировании замены фильтрующего элемента.

Пылевые фракции и масляная взвесь оседают на термоэлементе или пьезокристаллах внутри МАП, формируя изолирующий слой, который искажает передаваемые данные о давлении. Чтобы предотвратить критическую погрешность в расчетах топливоподачи ЭБУ, придерживайтесь регламентного графика замены воздушного фильтра, рекомендованного автопроизводителем:

• Проверяйте визуальное состояние фильтра при каждой замене моторного масла
• Меняйте стандартный бумажный элемент каждые 15–30 тыс. км пробега
• Сокращайте интервалы до 10–15 тыс. км при эксплуатации в условиях запыленности

При появлении неустойчивых холостых оборотов, провалов на разгоне или повышенного расхода топлива прежде всего проверяйте состояние воздушного фильтра. Эксплуатация автомобиля с отработанным фильтром эквивалентна целенаправленному ускорению износа дорогостоящего МАП-сенсора.

Типичный ресурс ДАД в условиях российского климата

Ресурс датчика абсолютного давления (ДАД) в России варьируется от 100 000 до 200 000 км пробега, однако эти показатели сильно зависят от трёх ключевых факторов: качества топлива, стабильности электроснабжения и температурных перепадов. Наибольшее влияние оказывает содержание серы и примесей в бензине низкого качества – конденсат от сгорания такого топлива оседает не только на дроссельной заслонке, но и проникает через впускной тракт к чувствительному элементу ДАД, вызывая химическую коррозию и ускоряя деградацию сенсора.

Резкие сезонные переходы с экстремальными морозами зимой и высокой влажностью летом провоцируют образование конденсата внутри корпуса датчика, что в сочетании с перепадами бортового напряжения (особенно при изношенной АКБ или неисправном генераторе) ускоряет износ электронных компонентов. Типичные признаки выхода из строя ДАД в таких условиях включают нестабильные обороты холостого хода, рывки при разгоне и повышенный расход топлива – симптомы часто проявляются внезапно после долгой стоянки автомобиля в сырую погоду.

Факторы, сокращающие срок службы ДАД:

• Агрессивные топливные смеси: постоянное использование топлива с октановым числом ниже рекомендованного
• Вибрационные нагрузки: езда по плохим дорогам без замены демпферов подвески двигателя
• Нарушение герметичности: трещины в патрубках впускного коллектора или повреждённая диафрагма вакуумного усилителя тормозов

Важно: Ресурс оригинальных датчиков стабильно на 40-60% выше, чем у несертифицированных аналогов – особенно критично для условий Крайнего Севера и регионов с высокой влажностью побережья.

Самодиагностика ЭБУ при аварийных значениях давления

Электронный блок управления (ЭБУ) непрерывно отслеживает сигналы от датчика абсолютного давления (МАП), сравнивая их с предустановленными эталонными диапазонами в прошивке. Если давление выходит за критические границы (слишком низкое или чрезмерно высокое), система интерпретирует это как аномалию работы двигателя или неисправность самого сенсора. Показания, не соответствующие физически возможным условиям (например, 200 кПа на холостом ходу или 10 кПа под нагрузкой), немедленно активируют алгоритм диагностики.

При обнаружении аварийных значений ЭБУ выполняет следующие действия:

• Фиксирует ошибку в постоянной памяти, присваивая ей уникальный код (например, P0105–P0109 для неполадок МАП)
• Активирует сигнал Check Engine на приборной панели
• Задействует аварийные карты (limp-home mode), заменяя некорректные данные МАП усреднёнными параметрами из резервных таблиц для предотвращения остановки двигателя
• Передаёт диагностическую информацию через OBD-II интерфейс для считывания сканером

Переход на аварийный режим при неисправности сенсора

При полном выходе из строя или получении некорректных показаний от датчика МАП электронный блок управления (ЭБУ) двигателя активирует аварийный режим работы силового агрегата. Этот процесс срабатывает автоматически при фиксации ошибок (например, P0105–P0108 в протоколе OBD-II), когда сигналы датчика не соответствуют ожидаемым параметрам или полностью отсутствуют.

В аварийном режиме ЭБУ опирается на показания альтернативных датчиков – чаще всего датчика положения дроссельной заслонки (ДПДЗ) и датчика температуры всасываемого воздуха (ДТВВ). На основании этих значений рассчитывается усреднённый расход воздуха с использованием данных из базовых таблиц калибровок, хранящихся в памяти блока. Параметры топливоподачи и угла опережения зажигания устанавливаются в заранее прописанные консервативные значения, чтобы предотвратить детонацию и повреждение двигателя.

Ограничения работы в аварийном режиме

• Снижение мощности – обороты ограничиваются до 2500–3500 об/мин для минимизации риска перегрузки.
• Повышенный расход топлива из-за обогащения топливно-воздушной смеси.
• Проблемы с запуском двигателя в холодном состоянии (требуется несколько попыток).
• Исчезновение динамики: резкие нажатия на педаль газа приводят к "провалам" в работе мотора.

Система параллельно фиксирует ошибку в памяти ЭБУ и активирует индикатор "Check Engine" на приборной панели. Эксплуатация автомобиля в таком состоянии допустима только для кратковременного перемещения к месту ремонта – длительная работа грозит повреждением катализатора, свечей зажигания и цилиндропоршневой группы.

Модернизация корпуса для защиты от гидроудара

Гидроудар во впускном тракте возникает, когда жидкость, попавшая из системы охлаждения (антифриз) или через воздухозаборник (вода), несжимаемым объемом достигает датчика МАП. Так как датчик рассчитывает расход воздуха по разряжению/давлению, его чувствительная мембрана проектируется для измерений в газовой среде. Резкий скачок давления при ударе столба жидкости о диафрагму неизбежно приводит к её необратимой деформации или полному разрушению, выводя датчик из строя.

Для решения этой проблемы в современных ДАД применяются специально модифицированные корпуса. Ключевые изменения включают в себя:

• Встроенный канал дренажа или штуцер для сброса жидкости: Позволяет попавшей влаге стекать или отводиться в низ системы перед взаимодействием с чувствительной диафрагмой.
• Физический барьер (мембрана или клапан) перед измерительным элементом: Создает механический барьер для прямого удара жидкости по основной сенсорной мембране. Эта барьерная перегородка часто контактирует с измеряемой средой и изготавливается из особо стойких материалов.
• Использование особо прочных материалов и усиленной конструкции сенсорного элемента: Применение нержавеющей стали и/или армированных специфическим тефлоном мембран значительно повышает их стрессоустойчивость к пиковым механическим нагрузкам при возникновении гидроудара сниженной интенсивности.
• Конструктивное формирование камеры-сепаратора: Форма корпуса или камеры перед сенсором разрабатывается таким образом, чтобы поток движения резко менял направление или центробежно приводил к осаждению капель влаги на стенках, не допуская их переноса к диафрагме.

Защита от гидроудара стала критически важным аспектом конструкции MAP-сенсоров в современных двигателях с турбонаддувом и сложными системами рециркуляции ОГ (EGR), где риск попадания конденсата во впуск существенно выше. Модернизированный корпус повышает стойкость и надежность датчика в экстремальных рабочих ситуациях.

Оценка последствий езды с неработающим датчиком давления

При отказе датчика абсолютного давления (МАР) электронный блок управления (ЭБУ) двигателя лишается критически важных данных о давлении во впускном коллекторе. Это нарушает алгоритм расчета оптимального соотношения "воздух-топливо", поскольку ЭБУ переходит на аварийные таблицы и усредненные параметры вместо точных показаний реального разрежения или наддува. Формируются некорректные управляющие сигналы для форсунок и системы зажигания.

Двигатель неизбежно начинает работать в нерасчетных режимах, что проявляется рядом симптомов: затрудненный холодный пуск или полная невозможность запуска, неустойчивые обороты холостого хода с риском остановки мотора, рывки автомобиля и ощутимая потеря мощности при разгоне. Повышается детонация из-за некорректного угла опережения зажигания, создавая ударные нагрузки на шатунно-поршневую группу и стенки цилиндров.

Ключевые негативные последствия:

• Резкое увеличение расхода топлива – ЭБУ впрыскивает избыточное количество топлива, пытаясь предотвратить опасное обеднение смеси, вызванное неверным расчетом массового расхода воздуха.
• Перегрев двигателя и каталитического нейтрализатора – возникает из-за работы на переобогащенной смеси (несгоревшее топливо догорает в выпускной системе), что может привести к оплавлению катализатора и термическому повреждению клапанов.
• Ускоренный износ компонентов – постоянная детонация разрушает поршни, кольца и шатунные вкладыши. Загрязнение свечей зажигания сажей от неполного сгорания усугубляет проблемы с воспламенением.
• Некорректная работа автоматической трансмиссии – в современных автомобилях ЭБУ двигателя передает данные о нагрузке на мотор в блок управления коробкой передач. Ошибочные сигналы приводят к дерганным переключениям или выбору неоптимальных передач.
• Снижение экологичности – рост вредных выбросов (CH, CO) из-за нарушенного состава топливовоздушной смеси. При наличии системы самодиагностики ECU активирует аварийный режим (с горящей лампой "Check Engine") и ограничивает мощность.

Технологии изготовления MEMS-элементов в современных сенсорах

Микроэлектромеханические системы (MEMS) лежат в основе современных датчиков давления, обеспечивая их компактность и высокую точность. Кремний выступает основным материалом благодаря своим пьезорезистивным свойствам и совместимости с полупроводниковыми производственными линиями. Для формирования чувствительного элемента – кремниевой мембраны, деформирующейся под давлением, – используются методы фото- или электронно-лучевой литографии и последующего селективного травления.

Процесс травления в MEMS-технологиях разделяется на методы влажного (химическая ванна) и сухого (плазма) исполнения, направленно удаляя слои материала для создания сложных трёхмерных структур. Например, формирование мембраны требует прецизионного травления подложки с обратной стороны кристалла. Дальнейшие этапы включают нанесение пьезорезисторов методом ионной имплантации или вакуумного напыления, их электрическую коммутацию металлическими дорожками и герметизацию полости с вакуумом для измерения абсолютного давления.

Ключевые методы и инновации

• Глубокая реактивно-ионная травление (DRIE): позволяет создавать высокоаспектные структуры с вертикальными стенками.
• Анодное склеивание: вакуумная герметизация кристалла со стеклянной пластиной для опорного давления.
• Технологии КМОП-MEMS: интеграция электроники обработки сигналов и механочувствительных структур на одном чипе.

Современные тренды фокусируются на миниатюризации чипов до уровня менее 1 мм², применении тонкоплёночных композитов с высокой термостабильностью и методах групповой обработки пластин до 300 мм диаметром для снижения себестоимости. Это гарантирует высокую точность (±0.1% от полной шкалы) при сохранении стабильности в экстремальных климатических и механических условиях.

Сочетание функций абсолютного давления и температуры в одном корпусе

Совмещение измерения абсолютного давления и температуры в едином компактном корпусе стало распространенным техническим решением. Такой подход позволяет создавать интегрированные датчики, одновременно фиксирующие два взаимосвязанных физических параметра.

Объединение функций значительно повышает точность измерений, поскольку температура напрямую влияет на свойства среды (например, плотность воздуха). Одновременный мониторинг обоих показателей в одной точке исключает погрешности позиционирования отдельных датчиков и обеспечивает синхронизацию данных.

Ключевые преимущества комбинированных датчиков

• Калибровка в реальном времени: Температурные показатели мгновенно корректируют выходной сигнал датчика давления, компенсируя влияние теплового расширения материалов и изменения плотности газа.
• Повышение надежности: Сокращение количества соединений и точек потенциального подсоса воздуха снижает риск утечек и ошибок.
• Экономия пространства и веса: Один компактный модуль заменяет два отдельных устройства, что критично в автомобильной и аэрокосмической промышленности.
• Упрощение монтажа и логистики: Установка, подключение и замена требуют меньше времени и ресурсов.

Особенно важно такое сочетание для двигателей внутреннего сгорания, где электронный блок управления (ЭБУ) использует комплексные данные о давлении и температуре впускного воздуха. Это позволяет точно рассчитать массовый расход воздуха – ключевой параметр для формирования оптимальной топливно-воздушной смеси и соблюдения экологических норм.

Тенденции в развитии точных датчиков давления для автомобильной электроники

Современные МАП-сенсоры эволюционируют в сторону повышения прецизионности и интеллектуальности. Ключевым вектором является интеграция систем самодиагностики (в соответствии со стандартом ISO26262), автоматически выявляющих отклонения в показаниях, загрязнения или электрические неисправности. Это критически важно для корректной работы систем управления турбонаддувом и рециркуляции отработавших газов (EGR), влияющих на экологичность двигателя.

Другим важным аспектом становится миниатюризация корпусов при сохранении устойчивости к перегрузкам. Новые решения используют кремниевые MEMS-структуры с монолитной интеграцией электроники, комбинируют измерение давления и температуры, и выпускаются в корпусах, занимающих до 60% меньше места. Такие сенсоры совместимы с колеблющимися средами и агрессивными химическими соединениями, возникающими в системе впуска.

• Мультисенсорная функциональность: Помимо давления и температуры, современные датчики оснащаются сенсорами влажности для учета искажений в измерении массового расхода воздуха.
• Гибкость параметров: Регулируемая калибровка и программно-задаваемый порог чувствительности позволяют адаптировать один типоразмер датчика под разные двигатели.
• Улучшенная динамика: Скорость измерения повышается до 1 мс, что необходимо для перекрестных вычислений блоком управления при быстрых изменениях оборотов.
• Сетевая интеграция: Поддержка протокола SENT и Ethernet обеспечивает помехоустойчивость и совместимость с архитектурой электронных блоков нового поколения.

Производственные тренды включают:

1. Применение нанотехнологий в керамических мембранах сансоров низкого давления (до 2.5 bar);
2. Автоматизированную валидацию рабочих параметров на уровне пластин для сокращения брака.

Список источников

При подготовке материала о датчике абсолютного давления использовались специализированные технические издания и авторитетные отраслевые ресурсы. Это гарантирует точность описания принципов работы, функций и особенностей компонента.

Ключевыми источниками выступили руководства по автомобильной электронике, учебные пособия по устройству двигателей и документация ведущих производителей автокомпонентов. Все материалы содержат актуальные данные о конструкции и диагностике MAP-сенсоров.

1. Автомобильные датчики и электронные системы управления (учебное пособие) – Ю.В. Головко
2. Системы управления бензиновых двигателей (техническое руководство) – Bosch Automotive Handbook
3. Электронные системы современных автомобилей (практическое руководство) – А.П. Пехальский
4. Engine Management Fundamentals (технический мануал) – Delphi Corporation
5. Автоэлектрик: диагностика и ремонт (методическое пособие) – издательство "За рулем"
6. Материалы научно-технического журнала "Автомобильная промышленность"
7. Технические бюллетени SAE (Society of Automotive Engineers) по системам впуска

Видео: СЕРОТОНИН- ЧТО ЭТО ТАКОЕ И ЗАЧЕМ ОН НУЖЕН?


• Mitsubishi Mirage - мастер экономии на дороге

• Замена радиатора Газели - ремонт за час своими руками

• Audi A - детали модели, фотографии, топливная экономичность и впечатления владельцев
