Датчик давления наддува - незаменимая деталь турбосистемы

Статья обновлена: 18.08.2025

Турбированные двигатели требуют точного контроля давления впускного тракта для эффективной работы. Датчик давления наддува непрерывно отслеживает этот критический параметр в системе турбонаддува.

Электронный компонент передает данные о давлении воздушного заряда в блок управления двигателем. Эта информация определяет корректировку работы турбокомпрессора через управление перепускным клапаном.

Без точных показаний датчика невозможна оптимальная производительность турбины. Отказ устройства приводит к серьезным нарушениям - от потери мощности до аварийного режима работы силового агрегата.

Принцип работы датчика давления наддува

Датчик давления наддува преобразует физическое воздействие воздушного потока во впускном тракте в электрический сигнал, понятный электронному блоку управления двигателем (ЭБУ). Основным чувствительным элементом служит пьезорезистивный кристалл или мембрана, изменяющая свои свойства под действием давления.

При увеличении давления наддува мембрана датчика деформируется, что вызывает изменение электрического сопротивления встроенных тензорезисторов. Это изменение фиксируется измерительной схемой датчика и преобразуется в аналоговое напряжение (обычно 0-5В) или цифровой сигнал (часто по протоколу PWM).

Ключевые этапы преобразования сигнала

Воздействие давления на чувствительную мембрану
Деформация пьезорезистивных элементов
Изменение сопротивления в мостовой схеме
Преобразование сопротивления в напряжение
Коррекция сигнала (температурная компенсация)
Передача данных в ЭБУ

Физическое воздействие	Электрический отклик
Нулевое давление (атмосферное)	0.5V (опорный сигнал)
Рабочий диапазон (0.5-2.5 бар)	Линейное изменение 0.5-4.5V
Превышение допустимого давления	Аварийный сигнал >4.8V

ЭБУ анализирует полученные данные в реальном времени, сравнивая фактическое давление с заданными картами турбонаддува. На основе этой информации корректируется положение вестгейта (перепускного клапана турбины) и параметры впрыска топлива для предотвращения детонации.

Типичное расположение датчика давления наддува на двигателе

Основное место установки датчика давления наддува – участок впускного тракта между турбокомпрессором и дроссельной заслонкой. Он врезается непосредственно во впускной коллектор или монтируется на промежуточном патрубке (интеркулере), обеспечивая прямой контакт с измеряемой средой. Это позволяет снимать точные данные о фактическом давлении воздуха, подаваемого в цилиндры двигателя.

Конструктивно датчик крепится через резьбовое отверстие или фланцевое соединение, часто с использованием уплотнительного кольца для герметичности. Электрический разъем выводится в доступное место для подключения к бортовой сети. Критически важно отсутствие утечек воздуха в зоне монтажа, иначе показания будут искажены.

Ключевые варианты размещения

Впускной коллектор: Наиболее распространенный вариант. Датчик вкручивается в специальный штуцер на коллекторе после интеркулера.
Патрубок интеркулера: Устанавливается на выходном или входном участке радиатора охлаждения наддувочного воздуха.
Корпус турбокомпрессора: На некоторых моделях ДВС интегрирован непосредственно в турбину (реже).

При замене датчика обязательна проверка целостности вакуумных шлангов (если они подключены к нему) и состояния контактов разъема. Механические повреждения корпуса или загрязнение измерительного канала приводят к некорректной работе турбонаддува.

Конструкция современного датчика давления наддува

Основой датчика служит чувствительный элемент, преобразующий механическое воздействие давления в электрический сигнал. В современных моделях преимущественно используются пьезорезистивные или емкостные сенсоры, обеспечивающие высокую точность измерений. Этот элемент монтируется в непосредственном контакте с измеряемой средой через специальный канал.

Корпус изготавливается из термостойких материалов (чаще алюминиевых сплавов или инженерных пластиков) для защиты от вибраций, температурных перепадов до +150°C и агрессивных сред. Внутри размещается электронная плата с микропроцессором, которая усиливает аналоговый сигнал сенсора, компенсирует температурные погрешности и преобразует данные в цифровой формат для ЭБУ двигателя.

Ключевые компоненты датчика

Чувствительная мембрана – воспринимает давление наддува, деформируясь под его воздействием. Изготавливается из кремния с нанесенными пьезорезисторами.
Калибровочная камера – обеспечивает эталонное давление для сравнения с измеряемым параметром.
Термокомпенсационный модуль – нивелирует влияние температуры на показания сенсора.
Электрический разъём – стандартизированный интерфейс (чаще 3-контактный) для подключения к бортовой сети и передачи сигнала ШИМ/аналогового напряжения.

Элемент конструкции	Функция	Материалы
Защитный фильтр	Предотвращает попадание частиц масла и грязи на сенсор	Синтетическая сетка или спечённый металл
Уплотнительные кольца	Герметизация соединения с впускным трактом	Фторкаучук или силикон
Сигнальный преобразователь	Оцифровка данных с коррекцией погрешностей	Кремниевый чип с защитным компаундом

Конструкция предусматривает двухступенчатую защиту: механический барьер от крупных частиц и электронную диагностику перегрузок. Сигнал формируется в диапазоне 0.5–4.5 В, где минимальное напряжение соответствует атмосферному давлению, а максимальное – пиковому наддуву.

Основные типы датчиков: аналоговые и цифровые

Аналоговые датчики давления наддува преобразуют измеряемое давление в непрерывный электрический сигнал, чаще всего в виде изменяющегося напряжения (например, 0-5В) или силы тока (4-20 мА). Этот сигнал напрямую зависит от физического воздействия на чувствительный элемент внутри датчика, обычно кремниевую мембрану с пьезорезистивными свойствами.

Цифровые датчики выполняют аналогичную задачу, но оснащены встроенным микропроцессором и аналого-цифровым преобразователем (АЦП). После преобразования физического воздействия в электрический сигнал, микропроцессор обрабатывает данные, компенсируя температурные погрешности и линеаризуя выходные характеристики, а затем передает информацию в виде дискретных цифровых значений.

Ключевые различия

Характеристика	Аналоговый датчик	Цифровой датчик
Выходной сигнал	Постоянный ток или напряжение	Цифровой протокол (PWM, LIN, SENT, CAN)
Погрешности	Требуют внешней коррекции ЭБУ	Автокомпенсация температурных/линейных отклонений
Диагностика	Ограничена (обрыв/КЗ)	Расширенная самодиагностика неисправностей

Преимущества аналоговых решений:

Простота конструкции и низкая стоимость
Совместимость со старыми системами управления
Минимальная задержка сигнала

Преимущества цифровых датчиков:

Повышенная точность за счет встроенной обработки
Устойчивость к электромагнитным помехам
Возможность передачи дополнительных параметров (температура, статус ошибки)
Упрощение проводки при использовании шинных протоколов

Современные двигатели преимущественно используют цифровые сенсоры благодаря их функциональности, хотя аналоговые версии сохраняют актуальность в бюджетных сегментах и системах ремонта.

Связь датчика давления наддува с блоком управления двигателем (ЭБУ)

Датчик давления наддува передаёт данные в режиме реального времени на ЭБУ двигателя через электрический сигнал (аналоговый или цифровой). Эта информация отражает фактическое давление воздуха во впускном коллекторе после турбокомпрессора.

ЭБУ непрерывно сравнивает полученные значения давления с заданными параметрами, заложенными в программе управления двигателем. Любые отклонения от целевых показателей интерпретируются как необходимость коррекции работы системы турбонаддува.

Функции взаимодействия

ЭБУ использует данные датчика для:

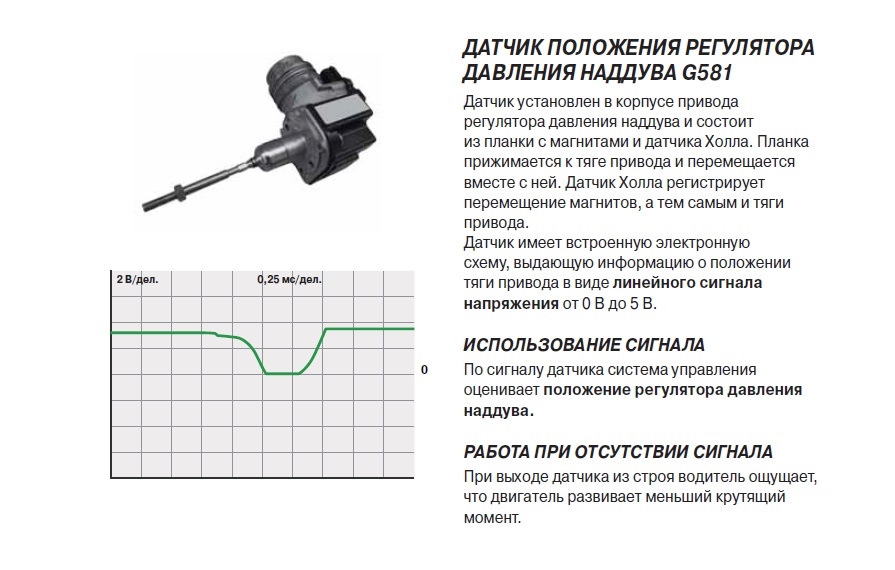

Регулирования положения актуатора турбины (вакуумного или электронного) или управления клапаном перепуска отработавших газов (wastegate)
Расчёта оптимального количества впрыскиваемого топлива для соблюдения стехиометрического состава топливно-воздушной смеси
Коррекции угла опережения зажигания для предотвращения детонации при высоком давлении
Активации аварийных режимов при превышении допустимого давления (снижение мощности, ограничение наддува)

При неисправности датчика или обрыве связи ЭБУ переходит на резервные алгоритмы, используя сигналы с датчика массового расхода воздуха (ДМРВ) и других источников. Это сопровождается зажиганием индикатора "Check Engine" и фиксацией кода ошибки (например, P0234-P0238).

Параметр	Влияние на управление
Рост давления выше нормы	Снижение наддува (открытие wastegate/актуатора)
Падение давления ниже нормы	Увеличение энергии отработавших газов на турбину
Отсутствие сигнала	Переход на табличные значения давления, потеря динамики

Признаки неисправного датчика давления наддува

Неисправный датчик давления наддува проявляется заметным снижением мощности двигателя. Водитель ощущает вялый разгон, особенно при попытке резкого ускорения, как будто турбина не включается.

Характерным симптомом становится неустойчивая работа мотора на холостом ходу или переходных режимах. Могут наблюдаться рывки, провалы оборотов, троение или даже самопроизвольная остановка двигателя.

Основные индикаторы поломки

Система управления двигателем фиксирует ошибки, которые можно считать через диагностический разъем. Чаще всего появляются коды неисправностей, связанные с:

P0234 - Перегрузка турбины/наддува
P0235 - Неисправность цепи датчика давления наддува
P0299 - Недостаточное давление наддува

При проблемах с датчиком блок управления переходит в аварийный режим, искусственно ограничивая давление наддува. Это приводит к значительному росту расхода топлива, так как ЭБУ компенсирует нехватку мощности обогащением смеси.

На некоторых автомобилях активируется сигнальная лампа Check Engine. Также могут наблюдаться:

Черный дым из выхлопа при резком нажатии на педаль газа
Хлопки во впускном или выпускном тракте
Стук турбины (турбояма) при разгоне

Симптом	Причина проявления
Потеря мощности	Некорректное управление клапаном Wastegate
Провалы при разгоне	Ошибочные данные о давлении для ЭБУ
Повышенный расход топлива	Принудительное обогащение топливной смеси

Причины выхода датчика давления из строя

Датчик давления наддува функционирует в агрессивных условиях моторного отсека, где подвергается комплексному воздействию внешних факторов. Его отказ приводит к некорректной работе турбины, потере мощности и повышенному расходу топлива.

Основные причины поломок связаны с нарушением рабочих параметров среды и конструктивными особенностями устройства. Выделяют несколько ключевых факторов, провоцирующих неисправности.

Механические повреждения
- Деформация корпуса от вибрации двигателя
- Разгерметизация измерительной камеры при ударах
- Обрыв проводки из-за трения о острые кромки
Термические перегрузки
- Оплавление компонентов при контакте с раскалённым коллектором
- Деградация чувствительного элемента от постоянного нагрева свыше 150°C
- Трещины на корпусе из-за теплового удара при резком охлаждении
Химическая коррозия
- Окисление контактов проникающим антифризом
- Разъедание разъёмов агрессивными реагентами с дорог
- Засорение каналов масляными отложениями из системы вентиляции картера
Электрические нарушения
- Пробой полупроводниковых элементов скачками напряжения
- Короткое замыкание при попадании влаги в колодку
- Неисправность цепи опорного напряжения (5V) от ЭБУ
Эксплуатационные факторы
- Естественное старение мембраны (>100 000 циклов измерения)
- Несовместимость с системами повышенного наддува (чип-тюнинг)
- Некорректный монтаж с перетяжкой резьбовых соединений

Проверка датчика давления наддува мультиметром

Проверка электрических параметров датчика мультиметром позволяет выявить обрывы, короткие замыкания или отклонения характеристик от нормы. Основные проверяемые параметры: сопротивление обмоток, опорное напряжение и сигнальный выход.

Для диагностики потребуется мультиметр с режимом вольтметра/омметра, техническая документация на конкретную модель датчика (распиновка, номинальные значения). Двигатель должен быть заглушен, а аккумулятор подключен для проверки напряжений.

Последовательность измерений

Отсоедините электрический разъём от датчика. Найдите контакты по схеме: питание (+5В), масса, сигнальный выход.
Проверка сопротивления:
- Измерьте сопротивление между контактами массы и сигнала (должно соответствовать спецификации, обычно 20-200 Ом).
- Проверьте сопротивление между массой и питанием (должно стремиться к бесконечности).
Проверка напряжений:
- Подключите разъём обратно. Включите зажигание.
- Измерьте напряжение между массой и питанием (норма: 4.8-5.2В).
- Замерьте напряжение сигнального выхода на холостом ходу (сравните с паспортным значением, обычно 0.5-1.5В).
Динамическая проверка: Запустите двигатель. Плавно увеличивайте обороты и контролируйте рост напряжения сигнального выхода (должен изменяться пропорционально давлению).

Параметр	Типовые значения	Отклонение
Сопротивление (сигнал-масса)	40-80 Ом	Обрыв/КЗ обмотки
Опорное напряжение	5.0±0.2В	Проблемы с ЭБУ
Сигнал без наддува	0.8-1.2В	Калибровочный сдвиг

Диагностика датчика с помощью сканера OBD-II

Современные автомобили с системой турбонаддува оснащаются электронным блоком управления (ЭБУ), который непрерывно анализирует показания датчика давления наддува (MAP). Сканер OBD-II подключается к диагностическому разъёму машины и позволяет в режиме реального времени считывать параметры работы датчика.

При активации сканера необходимо перейти в раздел "Данные в реальном времени" и выбрать параметры, связанные с давлением наддува. Ключевые показатели включают: измеренное давление (в кПа, psi или барах), требуемое давление (по данным ЭБУ), а также напряжение сигнального провода датчика.

Анализ основных параметров

При диагностике критически важны три аспекта:

Соответствие фактического давления расчетному – при работе двигателя под нагрузкой значения должны совпадать с погрешностью ±5-10%
Динамика изменения показаний – плавный рост/снижение при наборе/сбросе оборотов без резких скачков
Напряжение сигнала – должно изменяться пропорционально давлению (обычно 0.5-4.5В)

Типичные неисправности и их признаки

Симптом в данных OBD-II	Возможная причина
Постоянное значение 0 кПа или 5В	Обрыв цепи датчика
Фиксация на 101 кПа (атмосферное)	Загрязнение вакуумных магистралей
Резкие скачки при стабильных оборотах	Внутренние повреждения чувствительного элемента
Отставание от требуемого давления	Утечки в интеркулере или патрубках

Дополнительно сканер выявляет коды ошибок, специфичные для датчика MAP:

P0105-P0108 – неисправности цепи (обрыв/КЗ)
P0234-P0238 – расхождения между фактическим и целевым давлением
U0103 – потеря связи с модулем управления турбиной

После замены датчика или ремонта проводки необходимо стереть ошибки через сканер и провести повторный тест-драйв с контролем параметров в динамике.

Самостоятельная замена датчика давления наддува

Перед началом работ убедитесь в наличии нового оригинального датчика давления наддува, соответствующего модели вашего автомобиля. Подготовьте необходимые инструменты: набор торцевых головок, отвертки, ветошь для очистки посадочного места, а также средства защиты – перчатки и очки.

Обязательно снимите клеммы с аккумулятора для исключения короткого замыкания и сброса ошибок ЭБУ после замены. Дайте двигателю остыть во избежание ожогов при контакте с компонентами системы турбонаддува.

Пошаговая процедура замены

Определите местоположение датчика в моторном отсеке: обычно он крепится на интеркулере, впускном коллекторе или турбокомпрессоре. Ориентируйтесь по тонкой вакуумной трубке и электрическому разъему, идущим к корпусу устройства.

Отсоединение коммуникаций
- Аккуратно снимите фиксатор электрического разъема
- Отсоедините колодку проводов без приложения чрезмерных усилий
- Ослабьте хомут и демонтируйте вакуумный шланг
Демонтаж корпуса датчика
- Выкрутите крепежные болты (чаще всего на 10 мм)
- Извлеките устройство вместе с уплотнительной прокладкой
- Очистите посадочное место от грязи и остатков старой прокладки
Монтаж нового датчика
- Установите новую уплотнительную прокладку (входит в комплект)
- Зафиксируйте корпус штатными крепежными элементами
- Подсоедините вакуумный шланг с обязательной фиксацией хомутом

После установки восстановите подключение аккумулятора. Запустите двигатель и проверьте отсутствие подсоса воздуха в местах соединений. Протестируйте работу турбины на разных режимах, обращая внимание на плавность наддува.

Контрольный признак	Нормальное состояние
Показания давления	Стабильные значения на холостом ходу
Работа двигателя	Отсутствие плавающих оборотов
Индикация ошибок	Погасший чек двигателя
Приемистость	Линейное нарастание тяги с 2000 об/мин

При сохранении ошибок P0234-P0238 или нестабильной работе турбины выполните компьютерную диагностику для проверки корректности показаний нового датчика. Убедитесь в отсутствии повреждений вакуумных магистралей и герметичности интеркулера.

Калибровка нового датчика после установки

После монтажа датчика давления наддува обязательна его точная калибровка для синхронизации с электронным блоком управления двигателем (ЭБУ). Без корректной настройки система турбонаддува будет работать с ошибками, что приведёт к некорректному формированию топливно-воздушной смеси и потере мощности.

Процедура выполняется через диагностический разъеденитель OBD-II с использованием специализированного ПО (например, Delco, Bosch KTS) или штатных функций ЭБУ. Предварительно требуется прогреть двигатель до рабочей температуры и убедиться в отсутствии утечек воздуха во впускном тракте.

Этапы калибровки

Основные шаги процесса:

Сброс адаптаций ЭБУ для очистки старых параметров
Фиксация опорного значения "нулевого" давления при выключенном двигателе
Запись показаний датчика на холостых оборотах и при 2500-3000 об/мин
Сравнение данных с эталонными значениями производителя

Критические параметры для контроля:

Напряжение сигнала	0.5В при атмосферном давлении
Чувствительность	~0.2В на каждые 0.1 Бар
Допуск погрешности	Не более ±1.5% от шкалы

При отклонениях выполняется программная коррекция коэффициентов усиления сигнала и смещения нулевой точки. После калибровки обязательна проверка в реальных условиях движения с контролем логов данных через сканер.

Влияние неисправности датчика на работу турбины

Неисправность датчика давления наддува лишает электронный блок управления (ЭБУ) достоверной информации о реальном уровне наддува. Без корректных данных система не может регулировать работу перепускного клапана и управлять подачей топлива, что приводит к разбалансировке всей системы турбонаддува.

Турбина начинает работать в неконтролируемых режимах: возможен как критический недостаток давления, так и опасное превышение допустимых параметров. Это провоцирует цепную реакцию нарушений в работе двигателя и самого турбокомпрессора.

Ключевые последствия для турбины

Тип неисправности	Воздействие на турбину
Занижение показаний	ЭБУ форсирует наддув, турбина работает на пределе возможностей, возникает перегрев и ускоренный износ подшипников
Завышение показаний	ЭБУ искусственно ограничивает наддув, турбина не развивает расчетную производительность, снижается КПД системы
Полный отказ датчика	Активация аварийного режима, блокировка управления перепускным клапаном, работа турбины без коррекции нагрузки

Основные риски для турбокомпрессора при длительной эксплуатации с неисправным датчиком:

Прогар клапана Wastegate из-за постоянного перекрытия канала сброса давления
Масляное голодание вследствие перегрева и закоксовывания каналов подачи смазки
Деформация крыльчатки компрессора от превышения критических оборотов
Ускоренный износ вала турбины из-за дисбаланса нагрузок

Дополнительно возникают сопутствующие проблемы: детонация топлива при избыточном давлении, повышенный расход масла, потеря мощности двигателя. Своевременная диагностика датчика предотвращает катастрофические повреждения турбины и дорогостоящий ремонт.

Датчик давления наддува и расход топлива

Датчик давления наддува напрямую влияет на топливную экономичность двигателя, передавая данные о давлении во впускном коллекторе в электронный блок управления (ЭБУ). На основе этих показаний ЭБУ рассчитывает оптимальное количество впрыскиваемого топлива для поддержания стехиометрического состава смеси. Точные измерения давления позволяют точно дозировать горючее, минимизируя его перерасход при различных режимах работы турбокомпрессора.

При некорректных показаниях датчика (заниженных или завышенных) система управления двигателем теряет возможность адекватно оценивать массу поступающего воздуха. Это провоцирует ошибки в расчетах топливоподачи: ЭБУ либо обогащает смесь сверх нормы, либо обедняет её, что в обоих случаях негативно сказывается на расходе. Особенно критичны такие сбои при резком ускорении, когда требуется точное соответствие топлива воздушному потоку от турбины.

Последствия неисправности для потребления топлива

Основные сценарии повышенного расхода из-за дефектов MAP-сенсора:

Ложное обеднение смеси: Датчик завышает давление → ЭБУ сокращает впрыск → двигатель теряет мощность → водитель сильнее давит на акселератор для компенсации.
Принудительное обогащение: Датчик занижает давление → ЭБУ увеличивает длительность инжекции → перерасход топлива на 15-25% даже в штатных режимах.
Некорректный наддув: Ошибки в регулировке положения вестгейта турбины → недостаточное/избыточное давление → нарушение оптимального соотношения воздух/топливо.

Симптом неисправности	Влияние на расход топлива	Дополнительные эффекты
Занижение показаний	Рост потребления на 20-30%	Черный дым выхлопа, сажевые отложения
Завышение показаний	Рост на 10-20% из-за потери мощности	Детонация, перегрев двигателя
Нестабильный сигнал	Резкие колебания расхода	Рывки при разгоне, нестабильные холостые обороты

Для предотвращения перерасхода критически важна своевременная диагностика датчика: проверка выходного напряжения, целостности вакуумных трубок и контактов. Регулярная замена элемента по регламенту производителя (обычно каждые 80-120 тыс. км) сохраняет точность топливных расчетов и предотвращает катастрофический рост затрат на горючее при скрытых неисправностях турбосистемы.

Защита двигателя от избыточного давления

Датчик давления наддува непрерывно передает данные в электронный блок управления (ЭБУ) двигателя, формируя обратную связь о фактической величине давления в коллекторе. При превышении заданных производителем безопасных значений ЭБУ немедленно корректирует работу системы турбонаддува для предотвращения детонации, механических повреждений поршневой группы и деформации компонентов впускного тракта.

Основной механизм защиты активируется через управление перепускным клапаном (wastegate), который перенаправляет часть выхлопных газов мимо турбины, снижая скорость вращения компрессора. Дополнительно ЭБУ может ограничивать подачу топлива, уменьшать угол опережения зажигания или инициировать аварийный режим работы двигателя (limp mode) при критических отклонениях.

Ключевые элементы защиты

Для минимизации рисков используются:

Перепускной клапан (wastegate) – сбрасывает избыток выхлопных газов при достижении предельного давления наддува.
Blow-off-клапан – стравливает воздух из впускного тракта при резком закрытии дросселя, предотвращая гидроудары и нагрузку на компрессор.
Дублирующие датчики – в критичных системах для повышения надежности контроля.

Реакция ЭБУ на опасное давление	Последствия без защиты
Коррекция положения wastegate	Разрушение интеркулера/патрубков
Снижение подачи топлива	Прогар поршней/клапанов
Активация аварийного режима	Деформация шатунов

Калибровка порогов срабатывания защиты учитывает запас прочности двигателя и параметры топлива. Регулярная диагностика датчика и клапанов обязательна для сохранения функциональности системы – загрязнение или износ могут привести к запоздалой реакции на скачки давления.

Отличия от датчика абсолютного давления (MAP)

Датчик давления наддува (boost sensor) измеряет исключительно избыточное давление, создаваемое турбокомпрессором в интеркулере или впускном коллекторе. В отличие от MAP-сенсора, который определяет абсолютное давление во впускном тракте относительно вакуума, датчик наддува фиксирует только положительную разницу между давлением на выходе турбины и текущим атмосферным давлением.

MAP-датчик является критически важным для топливных расчетов ЭБУ двигателя, так как предоставляет данные для определения массового расхода воздуха и нагрузки на мотор. Датчик наддува выполняет более узкую функцию: он обеспечивает обратную связь для системы управления турбиной, предотвращая превышение заданного уровня давления и защищая двигатель от детонации или механических повреждений.

Критерий	Датчик давления наддува	MAP-датчик
Тип давления	Избыточное (относительно атмосферы)	Абсолютное (относительно вакуума)
Основная функция	Контроль давления турбонаддува	Расчет воздушной массы и нагрузки двигателя
Принцип работы	Сравнение с атмосферным давлением	Измерение полного давления в коллекторе
Типичное расположение	На выходе турбокомпрессора или интеркулера	Во впускном коллекторе
Использование данных	Коррекция работы турбины (вестгейт, актуатор)	Расчет топливоподачи и угла зажигания

Ложные симптомы: неисправности, похожие на поломку датчика

Симптомы неисправности датчика давления наддува – потеря мощности, рывки при разгоне, переход двигателя в аварийный режим или ошибки ECU – часто дублируются при других поломках системы турбонаддува. Неверная диагностика приводит к замене исправного датчика без устранения реальной причины сбоя.

Механические и электронные компоненты турбокомпрессора образуют взаимосвязанную систему, где выход из строя одного элемента провоцирует симптомы, ошибочно приписываемые датчику давления. Точное определение источника проблемы требует проверки смежных узлов.

Ключевые неисправности с симптомами, имитирующими отказ датчика

Разгерметизация впускного тракта:
- Трещины патрубков интеркулера
- Неплотное соединение хомутов
- Повреждение уплотнительных прокладок
Неполадки турбокомпрессора:
- Заклинивание геометрии VGT-турбины
- Износ подшипников вала ротора
- Загрязнение или эрозия крыльчаток
Сбои в системе управления наддувом:
- Засорение/разрыв вакуумных шлангов
- Неисправность соленоида Wastegate
- Залипание актуатора турбины
Проблемы с датчиками-«соседями»:
- Искажение показаний ДМРВ
- Сбои датчика температуры впускного воздуха
- Некорректная работа MAP-сенсора

Симптом	Возможная причина	Метод проверки
P0234 (Overboost Condition)	Заклинивание актуатора, засор соленоида	Тест вакуумного насоса, визуальный осмотр тяг
P0299 (Underboost)	Утечки воздуха, заклинивание VGT, забитый воздушный фильтр	Дым-тест впуска, проверка свободы движения лопаток турбины
Скачки давления на холостом ходу	Подсос неучтенного воздуха, неисправность ДМРВ	Анализ данных в реальном времени через диагностический сканер

Профилактика загрязнения и повреждения датчика давления наддува

Регулярный визуальный осмотр датчика и его проводки на предмет следов масла, грязи или механических дефектов обязателен при каждом ТО. Уделяйте внимание герметичности соединений воздушного тракта и целостности вакуумных шлангов – разгерметизация вызывает некорректные показания и ускоряет загрязнение чувствительного элемента.

Используйте только качественное моторное масло, соответствующее спецификациям производителя, и своевременно заменяйте воздушный фильтр. Прорыв картерных газов, избыток масляного нагара в интеркулере или турбине создают условия для отложений на диафрагме датчика, что нарушает его чувствительность и точность измерений.

Ключевые профилактические меры

Контроль чистоты систем:

Очистка впускного тракта после замены фильтра сжатым воздухом (направляйте струю от датчика)
Промывка интеркулера при обнаружении масляных отложений
Использование защитных колпачков на разъёмах при демонтаже

Эксплуатационные ограничения:

Избегайте гидроудара – не допускайте попадания воды во впуск
Не превышайте штатные режимы наддува чип-тюнингом без апгрейда системы
Дайте турбине остыть после интенсивной нагрузки перед глушением двигателя

Риск	Профилактическое действие	Периодичность
Загрязнение масляными парами	Замена маслоотделителя картерных газов	Каждые 60-80 тыс. км
Коррозия контактов	Обработка разъёма токопроводящей смазкой	При каждом ТО
Перегрев	Контроль работы интеркулера и вентиляции подкапотного пространства	Ежемесячно

Совместимость датчиков разных производителей

Замена оригинального датчика давления наддува на аналог другого бренда требует тщательного анализа технических параметров. Критически важны соответствие электрических характеристик (напряжение питания, выходной сигнал: 0-5В, PWM или цифровой протокол), диапазон измеряемого давления, тип электрического разъёма и резьбы для монтажа. Несовпадение хотя бы одного параметра приведёт к некорректной работе или отказу системы турбонаддува.

Производители авто используют различные калибровочные кривые и алгоритмы обработки сигнала ЭБУ двигателя. Даже при внешней схожести и идентичных номинальных характеристиках, разница в чувствительности элемента или температурной компенсации может вызывать ошибки по давлению наддува, переход в аварийный режим, повышенный расход топлива или потерю мощности. Особенно критично это для современных систем с точным электронным регулированием турбины.

Ключевые аспекты при подборе аналога

Электрическая совместимость: Выходной сигнал (аналоговый/цифровой), сопротивление, нагрузочная способность.
Механическое соответствие: Посадочные размеры, тип резьбы (метрическая, трубная), ориентация разъёма.
Метрологические параметры: Диапазон измерения (Bar, PSI), точность (±%), рабочая температура.
Протокол обмена: Совместимость цифровых интерфейсов (например, SENT, CAN) с блоком управления.

Параметр	Оригинальный датчик	Аналог	Риск несовпадения
Диапазон давления	0-2.5 Bar	0-3.0 Bar	Снижение точности в рабочем диапазоне
Выходной сигнал	0.5-4.5V	PWM	Полная неработоспособность
Чувствительность	50 mV/Bar	48 mV/Bar	Ошибки регулирования наддува

Использование универсальных датчиков или "переходников" для разъёмов допустимо только при подтверждении полной взаимозаменяемости по всем параметрам и наличии калибровочных возможностей в ЭБУ. Для сложных систем (особенно с изменяемой геометрией турбины) настоятельно рекомендуется установка оригинальных компонентов или сертифицированных аналогов, прошедших тестирование на конкретной модели двигателя.

Критерии выбора нового датчика наддува

Подбор подходящего датчика давления наддува требует анализа технических параметров и условий эксплуатации. Несоответствие характеристик может спровоцировать некорректную работу турбины, ошибки ЭБУ или повреждение двигателя.

При выборе учитывайте базовые критерии, влияющие на совместимость, точность измерений и долговечность устройства. Игнорирование этих факторов приводит к снижению эффективности турбонаддува и повторным ремонтам.

Ключевые параметры для подбора

Совместимость с авто: Соответствие посадочных размеров, типа разъёма и распиновки конкретной модели ТС.
Диапазон измерений: Верхняя граница давления должна превышать максимальное значение в системе турбонаддува (например, 2.5-3.5 бар для бензиновых ДВС).
Тип выходного сигнала: Аналоговый (0-5В) или цифровой (PWM, LIN) в зависимости от требований ЭБУ двигателя.
Рабочее напряжение: Стандартные значения 5В или 12В, указанные в спецификации автомобиля.
Класс защиты: Маркировка IP6x/IP6xK для устойчивости к влаге, вибрациям и загрязнениям подкапотного пространства.
Температурный диапазон: Поддержка работы при -40°C до +130°C для сохранения точности в экстремальных условиях.

Дополнительный фактор	Рекомендации
Бренд и гарантия	Предпочтение проверенным производителям (Bosch, Pierburg, Hella) с официальной гарантией от 12 месяцев
Проверка калибровки	Наличие заводской поверки и соответствие стандартам ISO/TS 16949

Особенности установки при тюнинге двигателя

При модернизации турбины или повышении давления наддува стандартный датчик часто не может корректно измерять возросшие значения, что требует его замены на более производительную модель с расширенным диапазоном замеров. Критически важно обеспечить совместимость нового датчика с блоком управления двигателем (ЭБУ), иначе система получит неверные данные о давлении, что спровоцирует ошибки топливоподачи, детонацию или аварийное ограничение мощности.

Монтаж выполняется исключительно на жестких участках впускного тракта после интеркулера, вдали от вибраций и источников тепла, так как механические колебания искажают показания, а перегрев нарушает калибровку чувствительного элемента. Обязательна герметизация места врезки штуцера высокотемпературным герметиком для исключения утечек воздуха – даже минимальный подсос приведет к занижению реальных значений давления турбины.

Ключевые требования при установке

Электрическая адаптация: Перепрошивка ЭБУ под характеристики нового датчика (вольтаж, кривая отклика) либо установка внешнего преобразователя сигнала для согласования со штатной электроникой
Защита от экстремальных нагрузок: При давлении свыше 2.5 Бар обязательна установка демпфера (ограничителя импульсов) перед датчиком для предотвращения повреждения мембраны скачками давления
Валидация данных: Контроль показаний через диагностический сканер и манометр параллельно после монтажа для проверки погрешности (допуск ≤3%)

Ошибка при установке	Последствие для двигателя
Несоответствие калибровок ЭБУ	Переобеднение смеси, прогар поршней
Утечки воздуха в месте монтажа	Снижение мощности, "тупой" отклик турбины
Отсутствие демпфера при высоком наддуве	Разрушение чувствительного элемента датчика

Взаимодействие с системой рециркуляции газов (EGR)

Датчик давления наддува (MAP-сенсор) напрямую влияет на работу клапана EGR, предоставляя ЭБУ данные о текущем давлении во впускном коллекторе. Эта информация критична для точного расчета оптимального момента и продолжительности открытия клапана рециркуляции. Без корректных показаний MAP-сенсора система EGR не сможет эффективно снижать уровень оксидов азота (NOx) в выхлопных газах.

Некорректные показания датчика давления наддува приводят к нарушениям в алгоритме управления EGR. Заниженные значения могут спровоцировать преждевременное или избыточное открытие клапана, вызывая переобеднение смеси и падение мощности. Завышенные показания, напротив, блокируют активацию EGR, что ведет к превышению экологических норм по NOx и повышению температуры сгорания.

Ключевые аспекты совместной работы

Калибровка рециркуляции: ЭБУ использует данные MAP для определения точного объема рециркулируемых газов с учетом текущего наддува.
Предотвращение детонации: Корректная работа EGR снижает риск детонации при высоком давлении наддува, особенно в бензиновых двигателях.
Диагностика неисправностей: Рассогласование показаний MAP-сенсора и датчика массового расхода воздуха (ДМРВ) часто указывает на заклинивание клапана EGR.

Проблема MAP-сенсора	Влияние на систему EGR
Занижение реального давления	Избыточная рециркуляция → потеря мощности, пропуски зажигания
Завышение реального давления	Блокировка открытия клапана → рост NOx, перегрев камеры сгорания
Нестабильный сигнал	Рывки при активации EGR, повышенный расход топлива

Чтение и интерпретация показаний датчика давления наддува

Датчик давления наддува преобразует физическое воздействие воздуха на чувствительный элемент в электрический сигнал, передаваемый в электронный блок управления двигателем (ЭБУ). Показания считываются в реальном времени через диагностический разъем автомобиля с помощью специализированного оборудования: сканеров, мультиметров или бортовых систем мониторинга.

Значения выводятся в абсолютных единицах (кПа, бар, psi) или относительных величинах (процент от заданного диапазона). Критически важно учитывать эталонные параметры для конкретной модели двигателя: нормальный рабочий диапазон, пиковые допустимые нагрузки и корреляцию с оборотами турбины.

Анализ показаний

Ключевые аспекты интерпретации:

Соответствие заданным значениям: отклонение от карты наддува, заложенной в ЭБУ, указывает на неисправность турбины, клапана wastegate, утечки во впуске или сбои датчика.
Динамика изменения: плавный рост давления пропорционально оборотам двигателя – норма. Резкие скачки, запаздывание реакции или "провалы" свидетельствуют о механических или электронных неполадках.
Сравнение с эталоном: при диагностике сопоставляются фактические данные с паспортными характеристиками турбокомпрессора. Превышение максимального порога (overboost) вызывает аварийное снижение мощности ЭБУ.

Показание	Норма	Возможная проблема
Постоянно низкое давление	0.8-1.2 бар (на холостом ходу)	Утечки воздуха, засорение фильтра, неисправность wastegate
Кратковременные пики > max	Зависит от модели (напр. 1.5 бар)	Заклинивание перепускного клапана, сбой ЭБУ
Колебания при стабильной нагрузке	Стабильное значение (±0.05 бар)	Износ подшипников турбины, повреждение диафрагмы актуатора

Важно: Данные анализируются совместно с показаниями датчика массового расхода воздуха (ДМРВ), положения дроссельной заслонки и лямбда-зонда. Например, сочетание низкого давления наддува с завышенными показаниями ДМРВ указывает на утечку после турбины.

Распространенные ошибки диагностики датчика давления наддува

Неопытные механики часто сразу заменяют датчик при появлении ошибок Р0234-Р0238 или симптомов вроде "турбоямы", игнорируя проверку целостности вакуумных шлангов и соединений. Утечки воздуха в магистралях или механические повреждения патрубков имитируют признаки неисправности сенсора, приводя к необоснованной замене рабочего компонента.

Распространенной практикой является поверхностная диагностика только электрических параметров датчика без анализа фактического давления в системе. Замеры напряжения и сопротивления при включенном зажигании не отражают реальную работу под нагрузкой – необходимо тестировать выходной сигнал во всех режимах двигателя с помощью манометра и сканера одновременно.

Ключевые диагностические недочеты

Пренебрежение калибровкой
После замены датчика обязательна адаптация блока управления через диагностическое оборудование. Без сброса старых адаптаций ЭБУ продолжает использовать некорректные поправочные коэффициенты.
Загрязнение чувствительного элемента
Масляный налет или пыль на мембране датчика искажают показания. Визуальный осмотр часто упускают, особенно если внешний корпус выглядит чистым.

Ошибка	Последствия	Верный метод проверки
Проверка "на холодную"	Пропуск дефектов, проявляющихся при прогреве (трещины в корпусе, термоусталость)	Диагностика на рабочей температуре 80-95°C
Игнорирование сопутствующих систем	Нераспознанные неполадки клапана N75 или WG	Комплексная проверка цепи управления турбиной

Некорректная интерпретация данных сканера
Показания "давление наддува" сравнивают с расчетными значениями ЭБУ, а не с эталонными для конкретной модели двигателя.
Ошибки при проверке проводки
Замер сопротивления выполняется без отключения разъёма ЭБУ, что дает ложные значения из-за параллельных цепей.

Эволюция датчиков давления для современных турбодвигателей

Первые датчики давления наддува были механическими аналоговыми устройствами, преобразующими физическое воздействие давления в механическое перемещение. Они отличались простотой конструкции, но имели низкую точность, подверженность вибрациям и температурным деформациям, что негативно влияло на стабильность управления турбокомпрессором.

С развитием электронных систем управления двигателем произошёл переход к полупроводниковым датчикам на основе пьезорезистивных элементов. Такие сенсоры преобразуют давление в изменение электрического сопротивления, обеспечивая более высокую точность измерений и скорость реакции. Ключевым преимуществом стала возможность прямой интеграции с ЭБУ двигателя для динамической корректировки наддува.

Основные этапы технологического развития

Современные решения характеризуются следующими инновациями:

Миниатюризация МЭМС-сенсоров (микроэлектромеханические системы) с кремниевыми мембранами толщиной менее 1 мм
Внедрение цифровой обработки сигнала непосредственно в корпусе датчика для подавления помех
Использование керамических измерительных элементов, устойчивых к агрессивным средам и экстремальным температурам (до 150°C)
Датчики абсолютного давления вместо относительных, устраняющие погрешности из-за изменения атмосферного давления

Производители применяют мультисенсорные модули, объединяющие функции измерения давления, температуры и расхода воздуха. Такая интеграция позволяет реализовать сложные алгоритмы управления турбиной с учётом взаимного влияния параметров, что критично для двигателей с изменяемой геометрией турбокомпрессора (VGT) или двойным наддувом.

Поколение	Тип датчика	Точность	Диапазон измерения
1-е (1980-е)	Механические аналоговые	±10%	0.5-2 бар
2-е (1990-е)	Пьезорезистивные	±3%	0.2-4 бар
3-е (2020-е)	МЭМС с цифровой коррекцией	±0.5%	0.05-10 бар

Современные требования включают диагностику в реальном времени: датчики оснащаются системами самоконтроля, фиксирующими обрыв цепи, короткое замыкание или выход значений за физические пределы. Это позволяет ЭБУ переключаться на аварийные режимы работы при неисправности, предотвращая повреждение турбины.

Список источников

При подготовке материала использовались специализированные технические публикации и документация, посвящённые системам турбонаддува современных двигателей внутреннего сгорания. Основное внимание уделялось роли датчиков давления наддува и их взаимодействию с электронными блоками управления.

Ниже представлен перечень ключевых источников, содержащих информацию о конструкции, принципах работы и диагностике датчиков наддува. Все материалы проверены на соответствие актуальным инженерным стандартам.

Гладышев С.П. Турбонаддув дизелей. М.: Машиностроение, 2010
SAE International. Technical Paper Series: Turbocharging and Emissions Control
Bosch Automotive Handbook. 12th Edition. Robert Bosch GmbH, 2022
Техническая документация BorgWarner Turbo Systems: Boost Pressure Sensors Specifications
Учебное пособие НГТУ: Диагностика систем турбонаддува
Журнал Автотроника. Спецвыпуск: Датчики в системах двигателя, 2021
Honeywell Technical Notes: Pressure Sensors in Automotive Applications
