Система рециркуляции отработавших газов (EGR) – обязательный компонент современных автомобилей, призванный снизить токсичность выхлопа путем возврата части газов во впускной коллектор.

Датчик ЕГР – ключевой элемент этой системы, контролирующий положение клапана или давление в магистрали. Его неисправность мгновенно сказывается на работе двигателя: появляются ошибки, плавают обороты, падает мощность и растет расход топлива.

Знание функций датчика, его типичного расположения под капотом и методов диагностики/восстановления поможет быстро устранить проблемы и избежать дорогостоящего ремонта.

Клапан EGR как ключевой компонент системы

Клапан EGR (Exhaust Gas Recirculation) является исполнительным механизмом системы рециркуляции выхлопных газов. Его основная задача – дозированная подача части отработавших газов из выпускного коллектора обратно во впускной тракт двигателя. Этот процесс снижает температуру сгорания топливно-воздушной смеси в цилиндрах, что напрямую влияет на образование опасных оксидов азота (NOx).

Конструктивно клапан представляет собой управляемый электромагнитный или пневматический механизм с седлом и тарелкой, регулирующей проходное сечение для газов. Управление осуществляется электронным блоком управления двигателем (ЭБУ) на основе сигналов датчиков (температуры, давления, расхода воздуха). Точность его работы критична для соблюдения экологических норм, топливной экономичности и стабильности холостого хода.

Принцип работы и влияние на двигатель

При открытии клапана EGR порция горячих выхлопных газов (с низким содержанием кислорода) смешивается со свежим воздухом во впускном коллекторе. Это приводит к:

• Снижению пиковой температуры сгорания – основной метод борьбы с NOx.
• Уменьшению детонации в бензиновых моторах.
• Снижению насосных потерь дизельных двигателей на частичных нагрузках (повышая КПД).

Однако побочным эффектом является накопление сажи и карбонизированных отложений во впускном тракте, клапане и самом коллекторе.

Расположение и типовые неисправности

Клапан EGR обычно находится в моторном отсеке и соединен патрубками с:

1. Выпускным коллектором (источник выхлопных газов).
2. Впускным коллектором (пункт назначения газов).

Распространенные признаки неисправности:

Симптом	Причина
Неустойчивый холостой ход	Клапан заклинил в открытом положении
Падение мощности, рывки	Некорректное дозирование газов
Увеличенный расход топлива	Нарушение состава смеси
Ошибки в ЭБУ (P0400-P0409)	Механический износ, нагар

Методы "лечения" клапана EGR

Способы восстановления работоспособности зависят от степени загрязнения:

• Чистка: Демонтаж клапана и механическое удаление нагара спецрастворами (очистители карбюратора, WD-40). Требует аккуратности (риск повреждения штока/датчика позиции).
• Замена: Необходима при механическом износе, прогаре тарелки или необратимом закоксовывании.
• Программное отключение: Перепрошивка ЭБУ для исключения функции EGR (экологические риски, возможна нестабильность работы на отдельных режимах).

Важно! Чистка – временное решение для клапанов с умеренным загрязнением. При частых рецидивах требуется диагностика системы подачи воздуха/топлива и качества масла.

Связь датчиков положения и давления с клапаном ЕГР

Датчик положения клапана ЕГР отслеживает реальное физическое расположение штока или заслонки клапана в режиме реального времени. Он передает данные в электронный блок управления (ЭБУ) двигателя, позволяя точно контролировать степень открытия/закрытия клапана для регулирования объема рециркулирующих газов. Без этой обратной связи ЭБУ не сможет корректировать работу клапана при загрязнении, износе или изменении нагрузочных условий.

Датчик давления дифференциального типа (DPF) измеряет разницу давлений до и после клапана ЕГР. Эти показатели критически важны для расчета массового расхода рециркулирующих газов. ЭБУ сопоставляет данные с датчика давления с информацией о положении клапана, чтобы оценить фактическую эффективность системы и соответствие заданным параметрам по снижению оксидов азота (NOx).

Ключевые аспекты взаимодействия

• Калибровка потока: Данные давления и положения объединяются для точного определения объема газов, проходящих через клапан.
• Диагностика неисправностей: Рассогласование показаний (например, сигнал о полном открытии клапана при отсутствии изменения давления) вызывает ошибки в ЭБУ (типа P0403, P1406).
• Адаптивное управление: При загрязнении клапана ЭБУ увеличивает усилие на привод или корректирует время открытия, ориентируясь на сигналы датчиков.

Датчик	Функция	Последствия отказа
Положения	Фиксация текущего угла/хода клапана	Неконтролируемая рециркуляция, плавающие обороты, ошибки EGR
Давления	Измерение перепада давления на клапане	Неправильный расчет потока газов, повышенный расход топлива, детонация

При неисправности любого из датчиков ЭБУ переводит систему ЕГР в аварийный режим: клапан принудительно закрывается, рециркуляция прекращается. Это вызывает рост температуры сгорания и выбросов NOx, но предотвращает риск неконтролируемой работы двигателя. Для восстановления корректной работы требуется диагностика сканером, очистка контактов датчиков, проверка целостности трубок давления и замена неисправных компонентов.

Функция датчика EGR: отслеживание положения клапана

Датчик положения клапана EGR (чаще всего потенциометрического типа) непрерывно фиксирует текущее положение штока клапана системы рециркуляции отработавших газов. Он преобразует физическое перемещение штока в электрический сигнал – переменное сопротивление или напряжение, которое пропорционально степени открытия/закрытия клапана.

Этот сигнал в реальном времени передается в электронный блок управления двигателем (ЭБУ). Контроллер анализирует полученные данные, сравнивая фактическое положение клапана с расчетным (запрограммированным для текущих режимов работы мотора: нагрузки, оборотов, температуры). Любое несоответствие между ожидаемым и реальным положением клапана ЭБУ воспринимает как ошибку.

Значение точного отслеживания для работы системы

Точное определение положения клапана EGR критически важно по нескольким причинам:

• Дозирование потока газов: ЭБУ рассчитывает оптимальный процент рециркуляции ОГ для снижения температуры сгорания и подавления образования NOx. Положение клапана напрямую определяет количество газов, поступающих обратно во впуск.
• Минимизация потерь мощности: Слишком большое открытие клапана на высоких нагрузках/оборотах приведет к чрезмерному замещению свежего воздуха выхлопными газами и потере мощности. Датчик помогает ЭБУ найти баланс.
• Предотвращение неустойчивой работы: Неправильное положение клапана (например, заклинивание приоткрытым на холостом ходу) вызывает нестабильность оборотов, тряску или даже остановку мотора из-за нарушения состава топливовоздушной смеси.
• Диагностика неисправностей: Отклонение сигнала датчика от заданных параметров позволяет ЭБУ своевременно выявить проблемы:
  • Заклинивание клапана (в открытом, закрытом или промежуточном положении)
  • Износ потенциометра датчика (обрыв дорожек, "мертвые зоны")
  • Проблемы с электрической цепью (обрыв, КЗ, окисление контактов)
  • Загрязнение штока или механические повреждения

Таким образом, датчик положения клапана EGR выступает ключевым элементом обратной связи, обеспечивающим прецизионное управление процессом рециркуляции выхлопных газов в строгом соответствии с алгоритмами, заложенными в ЭБУ двигателя.

Механические клапаны EGR: особенности конструкции

Механические клапаны EGR приводятся в действие исключительно за счёт разрежения во впускном коллекторе или давления выхлопных газов, без использования электронных управляющих компонентов. Их рабочее положение напрямую зависит от вакуума, создаваемого двигателем: при повышении нагрузки вакуумная диафрагма преодолевает сопротивление пружины, открывая канал для рециркуляции отработавших газов.

Ключевым элементом конструкции является вакуумная камера, разделённая гибкой мембраной на два отсека. К одной стороне мембраны подсоединён шланг разрежения от впускного коллектора, а другая сторона механически связана со штоком клапана. При возникновении вакуума мембрана прогибается, перемещая шток и открывая седло клапана для прохода газов.

Основные компоненты механической системы EGR

• Вакуумная диафрагма – преобразует разряжение в механическое усилие
• Возвратная пружина – обеспечивает автоматическое закрытие при падении вакуума
• Шток – передаёт движение от диафрагмы к тарелке клапана
• Тарельчатый клапан с седлом – регулирует площадь проходного сечения
• Термостойкий корпус – выдерживает температуры до 600°C
• Охлаждающие рёбра – отводят тепло от критических узлов

В некоторых конструкциях применяется дополнительный соленоид, управляемый давлением масла или температурным датчиком, который дозирует подачу вакуума на диафрагму. Это позволяет корректировать работу клапана в зависимости от режима работы двигателя без применения электронного блока управления.

Характеристика	Особенность
Привод	Пневматический (вакуумный)
Управление	Зависимость от оборотов и нагрузки ДВС
Регулировка	Дискретное открытие/закрытие без плавной регулировки
Критические узлы	Шток, седло клапана, диафрагма

Электронные клапаны EGR: принцип работы

Электронный клапан EGR управляется непосредственно блоком управления двигателем (ЭБУ) через электрические сигналы, без использования вакуумных магистралей или отдельного соленоида. В его конструкцию интегрирован электропривод – шаговый двигатель или сервопривод, который перемещает шток клапана с высокой точностью в ответ на команды ЭБУ. Это позволяет осуществлять плавное регулирование потока отработавших газов в режиме реального времени.

ЭБУ рассчитывает необходимое количество рециркулируемых газов на основе данных от датчиков: положения дроссельной заслонки, массового расхода воздуха, температуры охлаждающей жидкости, оборотов коленвала и абсолютного давления во впускном коллекторе. При выполнении условий для активации EGR (прогретый двигатель, средние нагрузки) ЭБУ подает управляющий ток на электропривод. Клапан открывается на строго заданную величину, направляя часть выхлопных газов из выпускного коллектора обратно во впускной тракт.

Ключевые особенности работы

• Плавное регулирование: Электропривод обеспечивает точное позиционирование штока (от 0% до 100% открытия), а не только дискретное «открыто/закрыто».
• Обратная связь: Встроенный датчик положения (потенциометр или индуктивный сенсор) непрерывно передает в ЭБУ информацию о текущем положении штока для коррекции управления.
• Адаптация: ЭБУ автоматически корректирует работу клапана при изменении характеристик двигателя (износ, нагар) для поддержания эффективности рециркуляции.
• Диагностика: Система проводит самопроверку при включении зажигания (калибровка «нулевого» положения) и отслеживает несоответствие между заданным и фактическим положением штока.

Схема рециркуляции газов в двигателе

Система EGR перенаправляет часть отработавших газов из выпускного коллектора обратно во впускной тракт. Основная цель – снижение температуры сгорания в цилиндрах, что уменьшает образование токсичных оксидов азота (NOx). Клапан EGR является ключевым исполнительным элементом, регулирующим объем газов, подаваемых обратно в камеры сгорания.

Рециркуляция происходит только в определенных режимах работы мотора (частичные нагрузки, средние обороты). При полном открытии дроссельной заслонки или на холостом ходу система отключается для сохранения мощности и стабильности работы. Управление клапаном осуществляется электронным блоком управления двигателем (ЭБУ) на основе данных датчиков (температуры, давления, положения дросселя, расхода воздуха).

Компоненты системы и принцип взаимодействия

Типовая схема включает следующие элементы:

• Клапан EGR – регулирует поток газов между выпускным и впускным коллекторами.
• Патрубки – соединяют выпускной тракт с клапаном EGR и клапан с впускным коллектором.
• Охладитель EGR (в современных системах) – снижает температуру рециркулируемых газов для повышения эффективности.
• Датчик положения клапана EGR – передает в ЭБУ информацию о степени его открытия.
• Датчик разницы давлений (Delta P sensor) – контролирует поток газов через клапан.

ЭБУ анализирует сигналы датчиков и рассчитывает оптимальное количество рециркулируемых газов. На основе этих данных подается управляющий сигнал на клапан (электрический – в цифровых системах, или вакуумный – в пневматических). При открытии клапана горячие выхлопные газы смешиваются со свежим воздухом во впускном коллекторе, снижая концентрацию кислорода и температуру горения топливно-воздушной смеси.

Состояние системы	Условия работы	Воздействие на двигатель
Активна	Прогретый двигатель, средние нагрузки/обороты	Снижение NOx, риск нагара
Отключена	Холодный пуск, холостой ход, полная нагрузка	Максимальная мощность, стабильные обороты

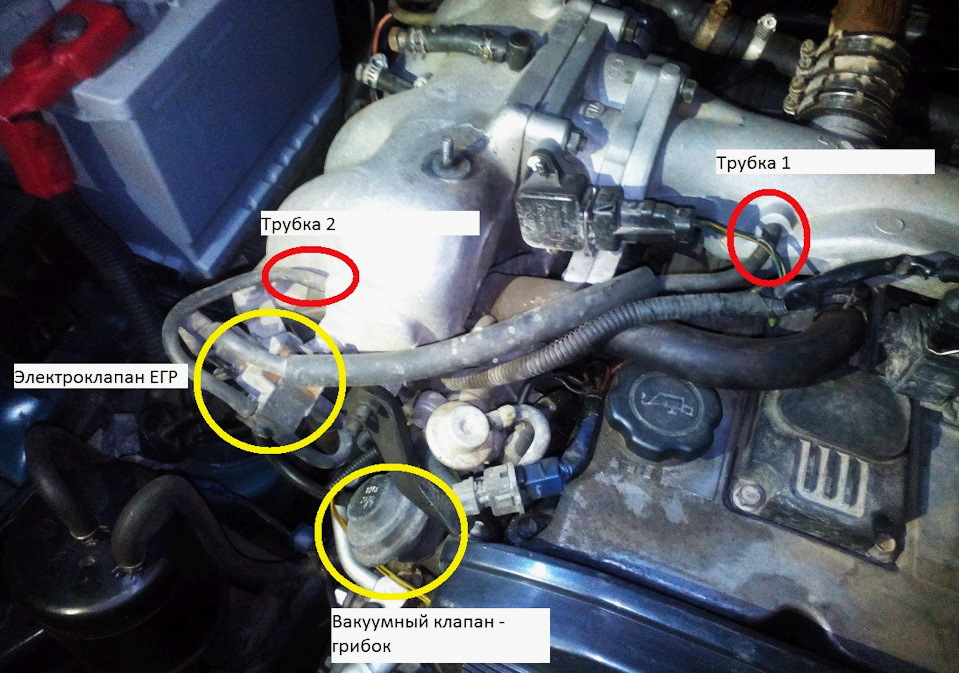

Визуальный поиск EGR под капотом: общие принципы

Клапан EGR обычно монтируется в зоне взаимодействия выпускного и впускного трактов двигателя. Его металлический корпус цилиндрической или прямоугольной формы часто оснащен ребрами охлаждения и фланцами для подключения патрубков. Ищите компактный узел с подведенными трубопроводами и электрическим разъемом управления.

Типичные точки расположения включают пространство возле впускного коллектора, область между двигателем и салонной перегородкой, или зону выпускного коллектора/турбины. На дизельных двигателях клапан часто крепится к охладителю EGR, который визуально напоминает небольшой радиатор.

Ключевые ориентиры для идентификации

• Характерные патрубки: К клапану подходят две металлические трубки:
  • Одна соединена с выпускным коллектором
  • Вторая ведет к впускному коллектору
• Электрический разъем: Обязательный элемент управления, обычно имеет 2-6 контактов.
• Следы нагара: На корпусе и смежных деталях часто видны характерные углеродистые отложения.

При затруднениях в идентификации проследите путь трубок от впускного коллектора – они неизбежно приведут к клапану EGR или его охладителю. На современных авто компонент может быть скрыт декоративными кожухами, требующими временного демонтажа.

Типичное расположение клапана ЕГР на бензиновых моторах

На большинстве бензиновых двигателей клапан системы рециркуляции отработавших газов (ЕГР) монтируется в зоне впускного тракта. Его базовое положение – между выпускным коллектором и впускным коллектором, что позволяет эффективно перепускать часть выхлопных газов обратно в камеры сгорания. Конкретная точка установки варьируется в зависимости от конструкции двигателя и модели автомобиля.

Чаще всего клапан крепится непосредственно на впускном коллекторе или на специальном патрубке, соединяющем выпускную и впускную системы. Реже он интегрируется в корпус дроссельного узла либо устанавливается на кронштейне в моторном отсеке с подводящими металлическими или резиновыми трубками. Точное место зависит от компоновки силового агрегата и доступного пространства под капотом.

Распространённые варианты размещения:

• На впускном коллекторе – наиболее частый вариант, обеспечивающий короткий путь газов (например, VAG, Renault, Hyundai/Kia).
• Рядом с дроссельной заслонкой – характерно для некоторых японских марок (Toyota, Nissan).
• На кронштейне с выносными трубками – встречается на американских и части корейских авто (GM, Ford, Kia).
• На головке блока цилиндров – компактное решение для современных турбомоторов (VW TSI, BMW).

Примечание: В 90% случаев клапан визуально идентифицируется по:

1. Электрическому разъёму (2-6 контактов)
2. Двум патрубкам диаметром 15-30 мм
3. Характерной металлической или пластиковой "таблетке" с соленоидом

Тип мотора	Особенности расположения	Сложность доступа
Рядный 4-цилиндровый	Сбоку возле щита моторного отсека	Средняя (требует снятия защиты)
V-образный	В развале блока или по бокам ГБЦ	Высокая (необходим демонтаж элементов)
С турбонаддувом	Под впускным коллектором/турбиной	Критическая (частичная разборка впуска)

Место установки EGR на дизельных двигателях

Система рециркуляции отработавших газов (EGR) на дизельных двигателях физически интегрируется в тракты впуска и выпуска. Основной компонент – клапан EGR – монтируется в точке соединения выпускного коллектора (или участка выпускной трубы после турбины) с впускным коллектором.

Конкретное расположение варьируется в зависимости от модели двигателя и производителя, но клапан всегда выполняет роль соединительного элемента между "горячей" выпускной магистралью и "холодной" впускной системой. Часто он крепится непосредственно к впускному коллектору или к специальному патрубку/фланцу на нем.

Характерные особенности установки

• Близость к выпускному коллектору: Клапан EGR забирает газы как можно ближе к выпускным отверстиям головки блока цилиндров для эффективного охвата потока.
• Интеграция с охладителем (EGRC): На большинстве современных дизелей между выпускным коллектором и клапаном EGR установлен охладитель EGR (радиатор), снижающий температуру газов перед их подачей во впуск. Он часто расположен рядом с клапаном или объединен с ним в модуль.
• Датчики контроля: Рядом с клапаном или на подводящих/отводящих патрубках устанавливаются ключевые датчики:
  • Датчик положения клапана EGR (отслеживает степень его открытия).
  • Датчики температуры газов (до и/или после охладителя).
  • Датчик разности давления (Delta P Sensor) на системах с электронным управлением и сажевым фильтром (DPF) для оценки потока.
• Труднодоступность: Из-за работы в условиях высоких температур и необходимости соединения двух магистралей, клапан и охладитель EGR часто располагаются в глубине моторного отсека, что затрудняет их визуальный осмотр и демонтаж без снятия других элементов (воздушных патрубков, защиты).

Клапан ЕГР и впускной коллектор: взаимное расположение

Клапан системы рециркуляции отработавших газов (ЕГР) физически интегрирован с впускным коллектором двигателя. Он устанавливается либо непосредственно на корпусе коллектора, либо соединяется с ним через короткий патрубок. Это продиктовано функциональной необходимостью: клапан должен направлять порции выхлопных газов из выпускного тракта прямиком во впускную систему для последующего смешивания с воздухом.

Такое расположение обеспечивает минимальное расстояние для транспортировки газов, снижая задержки в работе системы. Впускной коллектор выступает "плацдармом" для смешивания рециркулируемых выхлопов с чистым воздухом, поступающим через дроссельную заслонку, перед подачей этой смеси в цилиндры.

Ключевые аспекты взаимодействия

Прямая связь между клапаном ЕГР и впускным коллектором создает несколько критически важных особенностей:

• Загрязнение коллектора: Частицы сажи и масляные пары из выхлопа постепенно накапливаются на стенках клапана ЕГР и внутренних каналах впускного коллектора, формируя плотные углеродистые отложения.
• Сужение проходных сечений: Наросты уменьшают диаметр каналов коллектора и патрубков, нарушая расчетный воздушный поток и пропорции топливно-воздушной смеси.
• Заклинивание клапана: Отложения мешают подвижному штоку или заслонке клапана ЕГР, вызывая его залипание в открытом или закрытом положении.
• Разгерметизация: Прогары прокладки между клапаном и коллектором или трещины в патрубках приводят к подсосу неучтенного воздуха, что вызывает "обеднение" смеси и плавающие обороты.

Последствия загрязнения связки "клапан ЕГР - впускной коллектор" проявляются в виде:

1. Неустойчивой работы двигателя на холостом ходу.
2. Провалов мощности и рывков при разгоне.
3. Увеличенного расхода топлива.
4. Затрудненного пуска.
5. Повышенного дымления выхлопа.

Для диагностики и устранения проблем требуется:

Диагностика	Ремонт/Профилактика
Визуальный осмотр патрубков и корпуса клапана	Очистка клапана ЕГР спецрастворами
Проверка хода штока клапана	Механическая чистка каналов коллектора
Сканирование на ошибки (P0400-P0409)	Замена прокладок/треснувших патрубков
Тест на разрежение в системе управления	Регулярная замена моторного масла и фильтров

Игнорирование загрязнения этой зоны ведет к каскадным неисправностям: от некорректных показаний датчиков кислорода до повреждения катализатора и турбокомпрессора. Периодическая ревизия узла обязательна при пробегах свыше 100 000 км.

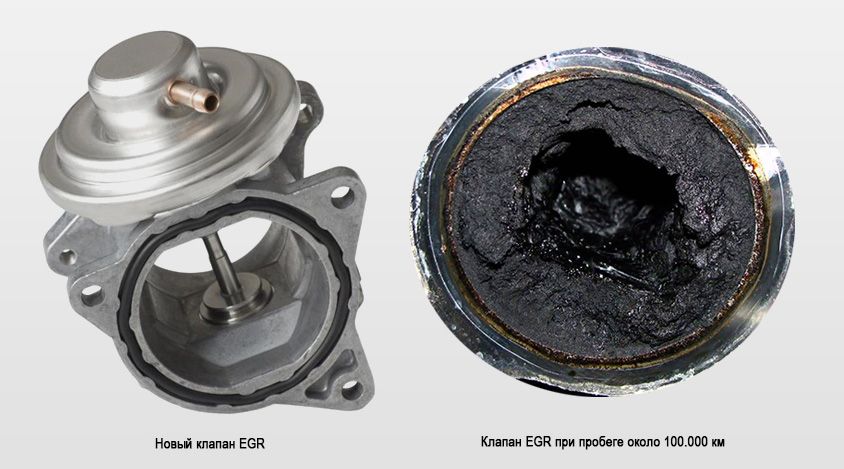

Опасность отложений от выхлопных газов в клапане ЕГР

Постепенное накопление сажи и смолистых отложений внутри канала клапана ЕГР и его седла приводит к критическому ухудшению функциональности системы. Твёрдые частицы углерода, несгоревшие углеводороды и соединения серы из отработавших газов формируют плотный слой, который:

Механически препятствует свободному перемещению штока клапана, вызывая его залипание в открытом, закрытом или промежуточном положении. Нарушение герметичности седла при закрытии провоцирует постоянную неконтролируемую рециркуляцию газов даже когда она не требуется по условиям работы двигателя.

Основные последствия загрязнения клапана ЕГР:

• Неустойчивая работа на холостом ходу – мотор "троит", глохнет или вибрирует из-за нарушения состава топливно-воздушной смеси.
• Падение мощности и приёмистости – избыток отработавших газов во впуске "душит" двигатель, снижая эффективное наполнение цилиндров кислородом.
• Увеличение расхода топлива – ЭБУ компенсирует кислородное голодание обогащением смеси.
• Рывки и провалы при разгоне – заклинивший клапан не успевает оперативно реагировать на изменение режима нагрузки.
• Чёрный дым из выхлопной трубы – следствие переобогащения смеси и неполного сгорания топлива.
• Повышенное образование нагара во впускном тракте – сажа из EGR оседает на дроссельной заслонке, впускных клапанах и коллекторе.

Хроническое засорение клапана провоцирует каскад вторичных неисправностей: ускоренный износ свечей зажигания, каталитического нейтрализатора и сажевого фильтра (в дизелях). Особо опасны отложения в комбинации с негерметичностями системы – подсос воздуха усугубляет дисбаланс смесеобразования.

Стадия загрязнения	Влияние на двигатель
Лёгкая (начальная)	Незначительные колебания холостого хода, едва заметная потеря динамики
Средняя	Регулярные пропуски зажигания, рост расхода топлива на 5-10%, рывки при резком нажатии на газ
Критическая	Постоянное заклинивание клапана, частый переход в аварийный режим (снижение мощности), ошибки P0401-P0404, риск повреждения турбины (в турбомоторах)

Засорение каналов рециркуляции

Засорение каналов рециркуляции – распространённая проблема системы EGR, вызванная накоплением твёрдых углеродистых отложений (сажи) в каналах впускного коллектора и патрубках, по которым отработанные газы возвращаются в двигатель. Эти отложения формируются из-за смешивания горячих выхлопных газов с картерными масляными парами и частицами несгоревшего топлива, образуя плотную, липкую массу.

Со временем нагар сужает или полностью перекрывает проходное сечение каналов, препятствуя нормальному потоку рециркулируемых газов. Это нарушает расчётное соотношение воздушно-топливной смеси и снижает эффективность работы всей системы.

Последствия и методы устранения

Характерные признаки засорения:

• Неустойчивая работа двигателя на холостом ходу
• Падение мощности и приёмистости
• Ухудшение разгона
• Повышенный расход топлива
• Загорание индикатора Check Engine с ошибками по потоку EGR

Способы очистки и ремонта:

1. Механическая очистка: Демонтаж впускного коллектора, клапана EGR и связанных патрубков. Удаление нагара вручную металлическими щётками, скребками или специальными химическими очистителями карбюратора/инжектора.
2. Ультразвуковая очистка: Погружение деталей в ванну со спецраствором, где ультразвуковые волны разрушают отложения.
3. Промывка без демонтажа: Использование аэрозольных очистителей, впрыскиваемых через входные отверстия системы при работающем двигателе (менее эффективно при сильном засоре).
4. Замена элементов: При необратимо повреждённых каналах или коррозии требуется замена впускного коллектора или патрубков.

Профилактика засорения:

Регулярная замена масла	Снижает количество масляных паров, попадающих в систему.
Использование качественного топлива	Уменьшает образование несгоревших частиц.
Длительные поездки	Прогрев двигателя до рабочих температур выжигает часть отложений.

Двигатель глохнет на холостых оборотах из-за EGR

Основная причина – клапан EGR заклинивает в частично или полностью открытом положении из-за нагара. Избыточные выхлопные газы попадают во впускной коллектор, нарушая соотношение "топливо-воздух". На холостом ходу, где обороты нестабильны, это приводит к обеднению смеси и остановке двигателя.

Дополнительные факторы включают неисправность датчика положения клапана, дающего некорректные сигналы ЭБУ, или засорение каналов рециркуляции. Электроника не может компенсировать критический дисбаланс смеси, особенно при резком сбросе газа до холостых оборотов.

Диагностика и устранение неисправности

Проверка состояния клапана:

1. Снимите клапан EGR (место крепления зависит от модели авто: на впускном коллекторе, возле дроссельной заслонки или в блоке цилиндров).
2. Оцените уровень загрязнения: толстый слой твердого масляно-сажевого налета – явный признак проблемы.
3. Проверьте ход штока вручную (если конструкция позволяет). Заедание или отсутствие движения подтверждает неисправность.

Варианты "лечения":

• Очистка: Используйте спецсредства для карбюраторов/EGR. Распылите на шток и седло, удалите нагар мягкой щеткой. Не применяйте абразивы!
• Аппаратная проверка: Тестируйте сопротивление датчика и подачу напряжения мультиметром (сверяйтесь с мануалом авто).
• Замена: При механическом износе, повреждении диафрагмы (в вакуумных системах) или нерабочем датчике установите новый клапан.

Симптомы при неисправном EGR	Возможные последствия игнорирования
Плавающие обороты холостого хода	Ускоренный износ свечей зажигания
Рывки при сбросе газа	Повреждение катализатора
Увеличение расхода топлива	Прогорание клапанов

Важно! После чистки или замены выполните сброс ошибок ЭБУ сканером. На некоторых авто требуется адаптация клапана через диагностическое ПО. Если проблема сохраняется – проверьте герметичность вакуумных трубок (в старых системах) и целостность проводки.

Неустойчивая работа на переходных режимах

Неисправный датчик положения клапана ЕГР или засорение самой системы напрямую влияет на стабильность работы двигателя при изменении нагрузки. Резкий подъем педали акселератора или сброс газа вызывают кратковременные провалы оборотов, рывки или даже пропуски зажигания. Это особенно заметно при обгонах или переключении передач, когда ЭБУ не получает корректных данных для оперативного управления топливоподачей.

Ошибки в определении степени открытия клапана ЕГР приводят к неправильному расчету массы рециркулируемых газов. Избыточное или недостаточное их количество во впускном тракте нарушает оптимальное соотношение воздух-топливо на динамичных режимах. Система не успевает адаптироваться к быстро меняющимся условиям, вызывая кратковременную потерю мощности и вибрации.

Диагностика и устранение проблемы

Для подтверждения связи нестабильности с ЕГР выполните:

• Сканирование кодов ошибок (типичные: P0403, P1406, P0499)
• Проверку показаний датчика положения в реальном времени через диагностический сканер при резком нажатии/сбросе газа
• Контроль плавности хода штока клапана на пневмосистемах

Основные методы восстановления стабильной работы:

1. Чистка седла клапана и каналов от нагара специальным аэрозолем
2. Замена неисправного датчика положения при несоответствии показаний эталонным значениям
3. Обновление прошивки ЭБУ (при наличии ревизий по коррекции алгоритмов ЕГР)
4. Механическая заглушка магистрали с программным отключением (крайняя мера)

Косвенный признак	Прямая причина
Хлопки во впускном коллекторе	Зависание клапана в промежуточном положении
Самопроизвольное изменение холостых оборотов	Неисправность датчика дифференциального давления DPFE

Черный дым из выхлопной как симптом неисправности

Появление черного дыма из выхлопной трубы напрямую связано с неполным сгоранием топлива в цилиндрах двигателя. Частой причиной этого явления становится некорректная работа системы EGR, которая не обеспечивает правильное смешивание отработавших газов с воздухом.

При засорении или неисправности клапана EGR он может зависнуть в открытом положении, постоянно подмешивая избыточное количество выхлопных газов во впускной коллектор. Это приводит к критическому снижению содержания кислорода в топливно-воздушной смеси, нарушая процесс горения и провоцируя образование густого черного дыма.

Связь черного дыма с EGR и другие возможные причины

Основные факторы, связанные с EGR, и дополнительные неисправности, вызывающие черный дым:

• Зависание клапана EGR в открытом состоянии – вызывает избыточное разбавление смеси выхлопными газами.
• Некорректные показания датчика EGR – передает ложные данные в ЭБУ, нарушая расчет состава смеси.
• Засорение каналов рециркуляции – приводит к нарушению пропорций газовоздушного потока.

Дополнительные причины черного дыма:

1. Неисправности топливной системы (износ форсунок, высокое давление в рампе).
2. Загрязнение воздушного фильтра или неполадки датчика массового расхода воздуха.
3. Проблемы с системой турбонаддува (утечки, неисправность клапана вестгейта).

Диагностика проблемы: При появлении черного дыма в первую очередь проверяют состояние клапана EGR, его электрические цепи и корректность показаний датчика положения клапана. Сканирование кодов ошибок и анализ данных в реальном времени с помощью диагностического оборудования помогает точно определить источник неисправности.

Снижение мощности и отзывчивости двигателя

Неисправный датчик EGR напрямую влияет на динамические характеристики двигателя. При некорректных показаниях система рециркуляции отработавших газов перестает управляться правильно, что нарушает оптимальное соотношение топливовоздушной смеси. Блок управления двигателем (ЭБУ) получает искаженную информацию о количестве поступающих газов и не может точно рассчитать необходимый объем воздуха и топлива для эффективного сгорания.

В результате двигатель теряет тягу, особенно заметную при резком нажатии педали газа или движении под нагрузкой. Автомобиль начинает "тупить", медленно набирает скорость, а на обгонах или подъемах ощущается явная нехватка мощности. Параллельно может наблюдаться нестабильная работа на холостом ходу или провалы оборотов при разгоне.

Механизм возникновения проблем:

• Ошибки в расчете воздуха: ЭБУ учитывает объем газов EGR при формировании смеси. Неверные данные приводят к избытку или недостатку кислорода.
• Снижение эффективности сгорания: Нарушенное соотношение топливо/воздух ухудшает процесс горения, уменьшая полезную работу цикла.
• Неадекватное управление клапаном EGR: Датчик может "зависать" в показаниях, заставляя клапан оставаться открытым или закрытым вопреки требованиям режима работы.

Состояние клапана EGR	Влияние на мощность
Постоянно открыт (из-за ошибки датчика)	Избыток отработавших газов "душит" двигатель, резко падает приемистость
Постоянно закрыт (из-за ошибки датчика)	Растет температура сгорания, ЭБУ переходит на аварийные режимы с потерей мощности
Непредсказуемое срабатывание	Рывки, провалы мощности, нелинейная реакция на педаль газа

Для восстановления характеристик двигателя требуется диагностика датчика EGR (проверка сопротивления, выходного сигнала, сравнение данных с эталонными) и его замена в случае неисправности. Часто параллельно необходима чистка или замена самого клапана EGR и магистралей из-за накопления сажевых отложений, влияющих на работу датчика.

Код ошибки P0401: недостаточный поток по EGR

Ошибка P0401 указывает на несоответствие фактического потока выхлопных газов через систему EGR заданным параметрам ЭБУ двигателя. Это происходит, когда блок управления фиксирует недостаточное количество рециркулируемых газов при открытом клапане EGR, что нарушает расчетный баланс топливно-воздушной смеси.

Данная неисправность напрямую влияет на работу двигателя: увеличивается температура сгорания, появляются детонационные стуки, растет расход топлива и выбросы оксидов азота (NOx). В дизельных двигателях дополнительно наблюдается потеря тяги на низких оборотах.

Основные причины возникновения ошибки

• Загрязнение каналов EGR: Сажа и нагар блокируют магистрали рециркуляции.
• Неисправность клапана EGR: Заклинивание в закрытом положении, износ штока или электропривода.
• Разгерметизация вакуумных шлангов (в пневмоклапанах): Утечки воздуха или потеря разрежения.
• Поломка датчика положения клапана EGR: Неверные показания угла открытия.
• Низкое давление выхлопных газов: Проблемы с турбиной или забитый катализатор.

Методы диагностики

1. Проверка напряжения на разъеме клапана EGR при работающем двигателе.
2. Контроль вакуума у пневмоклапанов мановакуумметром.
3. Визуальный осмотр трубок EGR на предмет трещин и засоров.
4. Тестирование хода штока клапана (на заглушенном двигателе).
5. Анализ данных датчика дифференциального давления (DPFE) в реальном времени.

Способы устранения неисправности

Проблема	Решение
Загрязнение клапана/каналов	Механическая очистка спецрастворами, замена прокладок
Поломка клапана EGR	Замена клапана (оригинал или проверенный аналог)
Утечки в вакуумной системе	Замена шлангов, проверка соленоида
Ошибки датчиков	Диагностика цепи датчика положения, замена сенсора
Программные сбои	Адаптация клапана через диагностический сканер, прошивка ЭБУ

Важно! После ремонта обязательна процедура сброса ошибки через OBD-сканер и тест-драйв для проверки повторного возникновения P0401. При установке нового клапана требуется калибровка "нулевого положения".

Диагностический сканер для считывания ошибок системы

При подозрении на неисправность клапана EGR первым шагом является компьютерная диагностика. Современные автомобили оснащены электронным блоком управления (ЭБУ), который фиксирует отклонения в работе системы рециркуляции выхлопных газов в виде кодов ошибок (DTC). Без специализированного оборудования расшифровать эти коды невозможно.

Диагностический сканер подключается к OBD-II разъему автомобиля (обычно расположенному в районе рулевой колонки или под панелью приборов) и считывает данные из памяти ЭБУ. Для диагностики EGR особенно важны ошибки из категорий P0400–P0409, указывающие на проблемы с расходом воздуха, положением клапана или температурой газов в системе рециркуляции.

Типы сканеров и их применение

Для эффективной диагностики EGR используются:

• Базовые OBD-II адаптеры – показывают коды ошибок и позволяют их сбросить (например, ELM327 с мобильными приложениями).
• Профессиональные сканеры (Launch, Autel, Delphi) – отображают параметры работы EGR в реальном времени: степень открытия клапана, расчетный расход газов, температуру.
• Маркированные диагностические комплексы – обеспечивают доступ к скрытым функциям (адаптация, тестирование привода клапана).

Критически важные параметры для анализа работы системы:

Параметр	Нормальное значение	Признак неисправности EGR
Положение клапана EGR	0–100% (меняется при нагрузке)	Не меняется / хаотичные скачки
Расчетный расход EGR	5–25% от общего воздуха	Постоянно 0% или >30%

1. Подключите сканер к OBD-II порту при включенном зажигании.
2. Считайте сохраненные ошибки (раздел "DTC").
3. Проверьте параметры работы EGR в движении (требуется помощник для управления авто).
4. Проанализируйте данные: несоответствие заданных и фактических значений указывает на засор, механическую поломку или неисправность датчика.
5. Выполните принудительную активацию клапана через сканер (функция "Active Test") для проверки хода штока.

Важно: После чистки или замены EGR необходимо стереть ошибки и выполнить адаптацию клапана через сервисные функции сканера – без этого ЭБУ может некорректно управлять системой.

Проверка состояния штока механического клапана

Шток клапана EGR напрямую управляет потоком отработавших газов, поэтому его подвижность критична для работы системы. Физический осмотр штока проводится при снятом клапане для точной оценки механического состояния. Отложения нагара или кокса на штоке – основная причина заклинивания, ведущего к некорректному открытию/закрытию клапана.

Неподвижность штока вызывает ошибки по положению EGR (например, P0403-P0406), повышенные выбросы NOx, рывки при разгоне и нестабильный холостой ход. Проверку рекомендуется выполнять при пробеге от 80 000 км или при первых симптомах неисправности, особенно на дизельных двигателях.

Порядок диагностики штока

1. Демонтаж клапана: Отсоедините электрический разъем и вакуумные шланги (если применимо). Снимите клапан, открутив крепежные болты.
2. Визуальная оценка: Осмотрите шток на наличие:
   • Толстого слоя масляно-сажевых отложений
   • Коррозии или деформации
   • Видимых повреждений резьбы
3. Проверка хода штока: Нажмите на шток пальцем или тонкой отверткой. Норма:
   • Плавное перемещение без заеданий
   • Полный возврат в исходное положение пружиной
   • Ход 5-8 мм (точное значение уточняйте в мануале авто)
4. Тест на заклинивание: Приложите умеренное усилие (1-2 кгс). Отказ двигаться или резкие рывки указывают на критическое загрязнение или механическую поломку.

Состояние штока	Признаки	Рекомендуемое действие
Норма	Плавный ход, возврат пружиной	Установить клапан обратно
Загрязнен	Заедание, медленный возврат	Очистка спецрастворами
Заклинен	Неподвижность, коррозия	Замена клапана EGR

При загрязнении используйте очиститель карбюратора или EGR. Распылите средство на шток и седло клапана, удалите нагар мягкой щеткой. После очистки повторно проверьте ход штока – отсутствие улучшений требует замены узла. Для профилактики повторного закоксовывания устраните причины избыточного нагара: неисправность турбины, износ ЦПГ или низкое качество топлива.

Тестирование электрического разъема датчика EGR

Проверка электрического разъема датчика EGR критична для диагностики некорректной работы системы рециркуляции отработавших газов. Нарушение контакта, окисление клемм или повреждение проводов приводят к ложным показаниям датчика, ошибкам в ЭБУ двигателя и некорректному открытию/закрытию клапана.

Перед тестированием отсоедините разъем при заглушенном двигателе и снятой минусовой клемме АКБ. Визуально оцените состояние контактов на предмет коррозии (белый или зеленый налет), загрязнения, оплавления пластика или механических повреждений корпуса. Убедитесь в надежной фиксации фиксатора разъема.

Процедура проверки мультиметром

Переведите мультиметр в режим измерения сопротивления (Омы) и напряжения (Вольты) для последовательной проверки:

1. Тест "массы": Подключите щуп мультиметра к контакту заземления разъема (обычно черный/коричневый провод). Второй щуп присоедините к кузову авто или минусу АКБ. Корректное значение сопротивления – близко к 0 Ом. Высокое сопротивление указывает на обрыв "массы".
2. Тест опорного напряжения: Включите зажигание. Подключите красный щуп к контакту питания (часто провод +5В, цвет зависит от авто). Черный щуп – к "массе". Нормальное напряжение – ~5В ±0.5В. Отсутствие напряжения сигнализирует об обрыве цепи от ЭБУ.
3. Тест сигнального провода: При работающем прогретом двигателе (в режиме, когда EGR активен) измерьте напряжение на сигнальном контакте. Сравните показания с эталонными значениями для вашей модели авто (обычно 0.5-4.5В). Нестабильные скачки или отсутствие сигнала – признак неисправности.

При обнаружении проблем выполните:

• Очистку контактов: Специальным средством-очистителем электроцепей и щеткой.
• Замену разъема: При физических повреждениях или невосстанавливаемой коррозии.
• Прозвонку проводов: На обрыв или КЗ к "массе" между датчиком и ЭБУ.

Измерение сопротивления соленоида мультиметром

Проверка электрической обмотки соленоида клапана ЕГР мультиметром – базовый метод диагностики его исправности. Для этого необходимо перевести измерительный прибор в режим омметра (значок Ω), предварительно отсоединив электрический разъем от соленоида.

Измерение проводится между контактами разъема управления соленоида. Щупы мультиметра плотно прижимаются к соответствующим клеммам (обычно это два центральных контакта в разъеме, но точную распиновку следует уточнять в мануале конкретной модели авто).

Порядок действий и интерпретация результатов

Выполните следующие шаги:

1. Включите мультиметр, выберите режим измерения сопротивления (диапазон 0–200 Ом).
2. Подключите щупы к выводам катушки соленоида через разъем или напрямую к контактам.
3. Зафиксируйте значение на дисплее и сравните с нормой производителя.

Типичные результаты измерений и их значение:

Показания мультиметра	Состояние соленоида	Рекомендации
10–25 Ом (зависит от модели)	Нормальное сопротивление	Обмотка цела, проверьте механику и питание
0 Ом (короткое замыкание)	Внутреннее КЗ витков	Требуется замена соленоида
∞ (обрыв цепи)	Обрыв обмотки	Требуется замена соленоида
Значение сильно отличается от нормы	Частичное повреждение обмотки	Требуется замена соленоида

Важные замечания:

• Точное эталонное сопротивление указано в технической документации автомобиля.
• Перед проверкой обязательно снимите разъем во избежание повреждения ЭБУ.
• Дополнительно проверяйте отсутствие короткого замыкания на "массу" (один щуп на контакт, второй – на корпус клапана).

Визуальный осмотр накопления сажи

После демонтажа клапана EGR или его патрубков проведите тщательный осмотр внутренних поверхностей на предмет отложений сажи и нагара. Обратите особое внимание на седло клапана, шток и каналы подачи отработавших газов – именно эти зоны наиболее подвержены загрязнению.

Используйте фонарь для детального изучения состояния механических компонентов. Критичным считается слой сажи, препятствующий полному закрытию/открытию заслонки или существенно сужающий пропускное сечение каналов (более 30-40% от диаметра).

Ключевые параметры оценки загрязнения:

• Консистенция отложений:
  • Мягкая сажа – легко удаляется
  • Затвердевший масляно-коксовый нагар – требует химической очистки
• Проблемные участки:
  1. Рабочая поверхность клапанной тарелки
  2. Подвижный шток и направляющая
  3. Каналы рециркуляции во впускном коллекторе

Степень загрязнения	Визуальные признаки	Воздействие на работу
Слабая	Тонкий матовый налет	Не влияет на функционал
Средняя	Пористые отложения до 3 мм	Замедление хода штока
Критическая	Плотные наслоения, заклинивание механизма	Полная блокировка клапана

Важно: Наличие маслянистых отложений свидетельствует о проблемах с турбокомпрессором или системой вентиляции картера – чистка EGR в этом случае даст временный эффект.

Снятие клапана EGR для чистки: подготовка

Перед началом работ убедитесь в полном остывании двигателя – контакт с горячими компонентами впускного тракта или патрубками системы охлаждения приведёт к ожогам. Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания или случайной активации электронных систем при демонтаже разъёмов.

Подготовьте необходимые инструменты: набор торцевых головок с трещоткой и удлинителями (размеры зависят от модели авто), крестовую и плоскую отвёртки, щётку по металлу, ветошь, очиститель карбюратора и ёмкость для мелких деталей. Обязательно используйте средства индивидуальной защиты – перчатки и очки, так как очиститель токсичен.

Ключевые этапы подготовки

Тщательно определите местоположение клапана ЕГР в вашем авто. Он может крепиться:

• Непосредственно на впускном коллекторе
• Рядом с блоком дроссельной заслонки
• На кронштейне в моторном отсеке с подключением к выпускному коллектору гибкой трубкой

Выполните предварительную диагностику:

1. Визуально осмотрите клапан и патрубки на наличие явных повреждений или трещин
2. Проверьте целостность электрического разъёма и проводов
3. Зафиксируйте код ошибки сканером OBD-II (если Check Engine активен)

Изучите схему подключения компонентов:

Элемент	Тип крепления	Особенности доступа
Электрический разъём	Фиксатор-защёлка	Не тяните за провода!
Болты/гайки корпуса	TORX, шестигранник	Часто покрыты коррозией
Патрубки охлаждения	Хомуты	Подготовьте ёмкость для слива ОЖ

Освободите пространство вокруг клапана – снимите мешающие воздушные патрубки или декоративную накладку двигателя при необходимости. Убедитесь в наличии доступа к всем точкам крепления до начала откручивания.

Вымачивание деталей в карбклинере

Карбклинер – специальный химический состав для растворения нагара, кокса и масляных отложений в системах двигателя. Применительно к клапану EGR, он эффективно удаляет твердые углеродистые наслоения внутри корпуса, на седле и тарелке клапана, а также в каналах системы рециркуляции. Его используют, когда механической очистки щеткой или скребком недостаточно для полного восстановления работоспособности узла.

Процесс основан на способности активных компонентов карбклинера размягчать и растворять устойчивые углеродные отложения при длительном контакте. Деталь полностью погружают в среду, обеспечивая проникновение состава во все труднодоступные полости и каналы. Это особенно критично для узких каналов охладителя EGR или сложной геометрии корпуса клапана, где механический доступ ограничен.

Технология вымачивания

1. Демонтаж и подготовка: Снимите клапан EGR или охладитель с двигателя. Удалите легко отслаивающийся нагар жесткой пластиковой щеткой.
2. Обезжиривание: Промойте деталь бензином или универсальным очистителем для удаления масляной пленки, мешающей проникновению карбклинера.
3. Погружение: Поместите узел в химически стойкую емкость (стекло, керамика, толстый пластик). Залейте карбклинером полностью, чтобы жидкость покрыла деталь минимум на 2 см.
4. Выдержка: Оставьте на срок от 1 до 12 часов. Время зависит от степени загрязнения:

Степень загрязнения	Рекомендуемое время
Легкая (тонкий слой нагара)	1-3 часа
Средняя (закоксованные каналы)	4-8 часов
Тяжелая (полная блокировка клапана)	8-12 часов

Важные нюансы:

• Используйте средства защиты: перчатки, очки, проветриваемое помещение.
• Не применяйте металлические щетки после вымачивания – размягченный нагар легко удаляется пластиковым скребком или деревянной палочкой.
• Тщательно промойте деталь большим количеством воды после процедуры. Остатки карбклинера агрессивны к резине и пластикам.
• Просушите сжатым воздухом перед установкой. Влага в каналах EGR вызовет коррозию.

Очистка седла клапана ЕГР

Седло клапана требует особого внимания при очистке, так как повреждение его герметизирующей поверхности приведет к неправильной работе системы рециркуляции отработавших газов. Карбонизированные отложения здесь формируют плотный слой, препятствующий полному закрытию клапана. Механическая обработка должна быть максимально деликатной.

Используйте исключительно специальные химические очистители для систем EGR или карбюратора, избегая агрессивных растворителей и абразивных материалов. Нанесите состав на седло и дайте ему время для размягчения сажи (обычно 10-15 минут). Для труднодоступных зон применяйте ватные палочки или мягкие ёршики, пропитанные очистителем.

Последовательность безопасной очистки

1. Обработать седло химией: Распылить очиститель на посадочную поверхность, избегая попадания на пластиковые детали и датчики.
2. Выдержать паузу: Дождаться потемнения и разрыхления отложений (не пытаться соскребать сразу!).
3. Аккуратно удалить сажу: Использовать микрофибру, деревянный скребок (например, палочку от мороженого) или мягкую латунную щетку без нажима.
4. Проверить герметичность: После очистки насухо протереть седло и визуально оценить отсутствие рисок. Капля бензина, нанесённая на закрытый клапан, не должна просачиваться.

Критические запреты:

• Не применять металлические щетки, ножи или наждачную бумагу – они оставляют царапины.
• Избегать ударных воздействий на кромку седла.
• Не допускать попадания абразивных частиц от соседних деталей на привалочную плоскость.

Материал инструмента	Риск повреждения	Рекомендация
Стальная щётка/лезвие	Высокий (глубокие царапины)	Недопустимо
Деревянный скребок	Минимальный	Только для грубых отложений
Латунная щётка	Средний (при сильном нажиме)	Допустимо без усилия
Микрофибра/ватный тампон	Отсутствует	Оптимально для финишной очистки

Механическая аккуратная обработка углеродистых отложений

Механическая очистка – наиболее действенный метод устранения плотных отложений на клапане ЕГР, седле и каналах системы рециркуляции. Требует обязательного демонтажа узла для обеспечения прямого доступа к загрязненным поверхностям. Ключевым условием является деликатность: алюминиевые корпуса и чувствительные детали легко повреждаются при грубой обработке.

Для работы потребуются специализированные средства – аэрозольные очистители карбоновых отложений (например, LIQUI MOLY Pro-Line, ABRO) и неповреждающий инструментарий. Используйте исключительно мягкие нейлоновые или медные щетки, пластиковые скребки, деревянные зубочистки и безворсовые салфетки. Жесткие металлические щетки или ножи категорически запрещены.

Этапы очистки

1. Обезжиривание: Обильно нанесите очиститель на закоксованные поверхности. Выдержите 10-15 минут для размягчения сажи.
2. Первичная обработка: Удалите рыхлый налет пластиковым скребком или деревянной лопаткой, двигаясь вдоль поверхностей без усиленного нажима.
3. Детальная очистка: Обработайте труднодоступные зоны (шток клапана, седло, калибровочные отверстия) нейлоновой щеткой, смоченной в очистителе. Для микроканалов примените зубочистки.
4. Финишное удаление остатков: Протрите все компоненты чистой ветошью. Повторяйте цикл распыления и очистки до полного удаления отложений.
5. Контроль качества: Убедитесь, что клапан свободно ходит в корпусе, седло герметично, а каналы не имеют закупорок.

После очистки тщательно просушите детали сжатым воздухом. Установите узел на место, заменив уплотнительные прокладки во избежание подсоса воздуха. Механический метод эффективен при регулярном обслуживании, но при критическом износе клапана или корпуса потребуется замена компонентов.

Чистка каналов системы рециркуляции

Каналы системы ЕГР, особенно во впускном коллекторе, подвержены интенсивному образованию сажевых и масляных отложений. Эти отложения сужают проходное сечение, нарушая расчетный поток отработавших газов и ухудшая работу всей системы. Забитые каналы провоцируют ошибки по давлению, снижение мощности двигателя и неустойчивые холостые обороты.

Чистка каналов обязательна при демонтаже клапана ЕГР для его обслуживания или замены. Игнорирование этого этапа приведет к быстрому повторному загрязнению даже нового клапана и возврату проблем. Работы требуют демонтажа впускного коллектора в большинстве случаев.

Технология чистки каналов

Процедура включает несколько этапов:

1. Демонтаж впускного коллектора: Отсоединение патрубков, шлангов, электрических разъемов и креплений. Требует аккуратности во избежание повреждения пластиковых элементов.
2. Визуальная диагностика: Оценка степени загрязнения каналов подвода газов к клапану ЕГР и камеры смешивания во впускном тракте.
3. Механическая очистка:
   • Использование жестких пластиковых или нейлоновых щеток для первичного удаления рыхлых отложений.
   • Аккуратное применение скребков из мягкого металла (латунь, медь) для плотного нагара, без риска повреждения алюминиевых поверхностей.
4. Химическая обработка:
   • Нанесение специализированного очистителя карбюратора или систем впуска (напр., Liqui Moly Pro-line Drosselklappen-Reiniger).
   • Выдержка состава 10-20 минут для растворения смолистых отложений.
   • Обильная промывка каналов очистителем или керосином.
5. Продувка: Тщательная продувка всех каналов и полостей коллектора сжатым воздухом для удаления остатков чистящей химии и частиц грязи.
6. Контроль качества: Проверка сквозной проходимости каналов визуально и тонким щупом.

Критические моменты:

• Запрещено использовать стальные щетки или абразивы – высок риск повреждения каналов и фланцев.
• Обязательна замена уплотнительных прокладок коллектора и патрубков после чистки.
• При сильном закоксовывании каналов (особенно у дизелей) эффективна ультразвуковая очистка демонтированного коллектора в сервисе.

Периодичность чистки каналов ЕГР зависит от типа двигателя и качества топлива. Для дизелей рекомендация – каждые 60-80 тыс. км, для бензиновых – 80-100 тыс. км. Регулярная чистка предотвращает аварийное отключение системы и дорогостоящий ремонт.

Замена дефектного датчика положения клапана

Процедура замены начинается с точной идентификации местоположения датчика ЕГР. Он устанавливается непосредственно на корпусе клапана рециркуляции и крепится болтами или пластиковым фиксатором. Предварительно отсоединяется минусовая клемма аккумулятора для обесточивания системы и предотвращения короткого замыкания.

Электрический разъем датчика аккуратно отщелкивается, для чего часто требуется нажать на язычок-фиксатор. После этого демонтируется сам датчик: болты выкручиваются торцевым ключом или головкой подходящего размера, а клипсовые крепления осторожно поддеваются отверткой. Поверхность посадочного места очищается от грязи и нагара перед установкой нового элемента.

Ключевые этапы монтажа и адаптации

1. Новый датчик устанавливается на штатное место с соблюдением ориентации (маркировкой вверх или согласно указаниям производителя).
2. Крепежные элементы затягиваются с рекомендованным моментом во избежание повреждения корпуса.
3. Электрический разъем фиксируется до характерного щелчка, подтверждающего надежное соединение.
4. Подключается аккумуляторная клемма и запускается двигатель для проверки работы системы.

После замены обязательна программная адаптация через диагностический сканер. Эта процедура включает калибровку нулевого положения клапана и сброс ошибок ECU. Без адаптации блок управления может некорректно интерпретировать сигналы нового датчика, что приведет к сохранению ошибок P0403, P0404 или P1406.

Контрольный пункт	Действие
Визуальный осмотр	Проверить герметичность соединений и отсутствие перегибов проводки
Тест-драйв	Оценить стабильность холостого хода и отсутствие рывков под нагрузкой
Диагностика	Считать коды неисправностей и проверить показания датчика в реальном времени

Использование оригинальных запчастей или сертифицированных аналогов критически важно – несоответствие характеристик (сопротивления, диапазона напряжения) вызывает сбои в работе системы рециркуляции отработавших газов.

Подбор оригинальной или качественной замены для EGR

Критически важно выбирать клапан EGR, соответствующий техническим требованиям вашего двигателя. Несовместимая или низкокачественная деталь спровоцирует ошибки ECU, нарушит рециркуляцию газов и ускорит износ сопутствующих систем (турбины, сажевого фильтра, катализатора).

Оригинальные запчасти (OEM) гарантируют точную геометрию, калибровку и материалы, но их стоимость высока. Качественные аналоги от проверенных брендов – разумный компромисс при условии строгого соответствия каталожным номерам и параметрам двигателя.

Критерии выбора и надежные альтернативы

При подборе учитывайте:

1. VIN-код автомобиля – точный идентификатор для поиска в электронных каталогах (ETKA, TecDoc).
2. Оригинальный каталожный номер – сверяйте маркировку старой детали.
3. Конструктивные особенности – тип привода (пневматический/электрический), наличие встроенного датчика положения.

Топ производителей качественных аналогов:

Бренд	Специализация	Примеры совместимости
Pierburg	OEM-поставщик VAG, BMW	VW Passat, Audi A4, BMW 3-series
Bosch	Универсальные решения	Opel, Renault, Ford
Valeo	Французские авто	Peugeot, Citroën
Denso	Азиатские марки	Toyota, Hyundai, Kia

Рекомендации по покупке:

• Проверяйте упаковку на наличие голограмм и защитных стикеров.
• Избегайте no-name брендов и изделий без маркировки.
• При установке заменяйте термостойкую прокладку и очищайте впускной тракт.

Замена прокладки клапана ЕГР для предотвращения утечек

Износ уплотнительной прокладки клапана EGR – частая причина подсоса воздуха или утечки выхлопных газов. Это нарушает работу системы рециркуляции, вызывает ошибки двигателя (например, P0401), нестабильные холостые обороты и повышенный расход топлива. Визуально проблему выдают следы нагара вокруг стыка клапана с впускным коллектором или трубкой.

Замена прокладки – наиболее эффективный способ восстановить герметичность узла. Работы выполняются при снятом клапане ЕГР, что также позволяет оценить его общее состояние и степень загрязнения каналов. Использование новой оригинальной или качественной аналоговой прокладки гарантирует правильное прилегание и долговечность ремонта.

Порядок замены прокладки клапана ЕГР

Необходимые материалы и инструменты:

• Новая прокладка клапана ЕГР (точное соответствие модели авто)
• Набор гаечных ключей и головок (размер зависит от креплений)
• Очиститель карбюратора или спецсредство для удаления нагара
• Щетка с металлическим ворсом (не абразивная)
• Диэлектрическая смазка (для контактов датчика, при необходимости)

Ключевые этапы работ:

1. Отсоединить минусовую клемму аккумулятора.
2. Аккуратно снять электрический разъем с клапана ЕГР.
3. Открутить крепежные болты/гайки, фиксирующие клапан.
4. Снять клапан вместе со старой прокладкой (возможно потребуется аккуратное поддевание).
5. Тщательно очистить посадочную поверхность на коллекторе/трубке и на самом клапане от остатков старой прокладки и нагара.
6. Установить новую прокладку в правильной ориентации (если она асимметрична).
7. Приложить клапан с новой прокладкой к посадочному месту.
8. Затянуть крепеж с моментом, указанным в руководстве по ремонту (без перетяжки!).
9. Вернуть на место электрический разъем, подключить АКБ.
10. Запустить двигатель, проверить отсутствие подсоса/утечки на стыке, протестировать работу на разных режимах, считать ошибки (при необходимости – сбросить).

Типичные проблемы при неправильной замене:

Ошибка	Последствие
Использование герметика вместо прокладки	Забивание каналов клапана, выход из строя
Перетяжка крепежных болтов	Деформация корпуса клапана, срыв резьбы
Неочищенная посадочная поверхность	Негерметичность даже с новой прокладкой
Установка прокладки "не той стороной"	Перекрытие каналов рециркуляции

Регулярная проверка состояния прокладки при обслуживании клапана ЕГР (особенно после 80-100 тыс. км пробега) и своевременная замена изношенного уплотнения предотвращают серьезные неисправности и сохраняют эффективность системы рециркуляции отработавших газов.

Установка заглушки вместо клапана EGR

Заглушка EGR – металлическая пластина с отверстиями или без, устанавливаемая между впускным коллектором и клапаном рециркуляции выхлопных газов. Ее ключевая задача – физически перекрыть канал подачи отработанных газов обратно во впускную систему. Это радикальный метод, полностью исключающий работу системы EGR на всех режимах двигателя.

Монтаж выполняется после демонтажа клапана EGR или датчика положения клапана. Толщина и форма пластины подбираются индивидуально под модель двигателя, чтобы обеспечить герметичность. Для некоторых авто требуются заглушки сложной конфигурации с каналами для сохранения корректного давления во впускном тракте или подключения датчиков.

Технические последствия установки

Отключение EGR через заглушку приводит к следующим изменениям в работе двигателя:

• Повышение температуры в камере сгорания из-за отсутствия разбавления топливно-воздушной смеси инертными газами
• Рост концентрации оксидов азота (NOx) в выхлопе, что нарушает экологические нормы Евро-4 и выше
• Увеличение риска детонации на бензиновых моторах, особенно при низкооктановом топливе
• Образование сажи в дизельных двигателях при определенных режимах нагрузки

Обязательные шаги после механической блокировки:

1. Программное отключение EGR через прошивку ЭБУ для предотвращения ошибок CHECK ENGINE
2. Корректировка топливных карт для компенсации изменений в составе смеси
3. Мониторинг температурных показателей (особенно на дизелях с сажевым фильтром)

Преимущества	Недостатки
Исключение закоксовывания впускного тракта	Потеря гарантии на двигатель
Стабильность холостого хода	Юридическая незаконность для дорог общего пользования
Снижение затрат на ремонт EGR	Риск повреждения катализатора/турбины

Критично важно: На современных моторах с системой рециркуляции низкого давления (LP-EGR) установка заглушки требует сложной перепрошивки и может вызвать аварийные режимы работы. На дизелях с сажевым фильтром (DPF) повышение температуры выхлопа часто приводит к его преждевременному прогоранию.

Решение об установке принимается только после диагностики состояния поршневой группы и турбокомпрессора. Для изношенных двигателей с картерными газами метод противопоказан из-за риска масляного заброса и неконтролируемого воспламенения во впуске.

Программное отключение EGR в ЭБУ

Программное отключение клапана EGR предполагает внесение изменений в прошивку электронного блока управления (ЭБУ) двигателя. Специалист с помощью диагностического оборудования и специализированного ПО "перепрошивает" блок, полностью исключая алгоритмы, отвечающие за открытие клапана рециркуляции отработавших газов. Система перестаёт получать команды на управление EGR, а возможные ошибки, связанные с его работой, программно игнорируются.

Данный метод требует профессионального подхода: некорректное вмешательство в ПО ЭБУ может вызвать сбои в работе двигателя, повышенный расход топлива или потерю гарантии. Важно не просто "заглушить" ошибки, а переписать карты топливоподачи и угла опережения зажигания, так как штатные настройки рассчитаны на работу с рециркуляцией газов. После отключения необходима адаптация параметров для сохранения корректного сгорания топливной смеси.

Этапы выполнения отключения

1. Диагностика ЭБУ: определение типа и версии прошивки.
2. Чтение и резервирование: копирование оригинальной прошивки для возможности отката.
3. Редактирование ПО:
   • Отключение функций управления клапаном EGR
   • Корректировка топливных карт и угла зажигания
   • Деактивация датчиков, связанных с системой (давления, температуры)
4. Запись новой прошивки в блок управления
5. Тестовый запуск и проверка на ошибки

Преимущества и недостатки:

Плюсы	Минусы
Исключение сажевых отложений во впуске Стабильность холостого хода Отсутствие затрат на замену клапана	Рост выбросов NOx (нарушение экологических норм) Риск повреждения ЭБУ при ошибках прошивки Проблемы при прохождении техосмотра

Важно! Физическая заглушка канала EGR обязательна даже после программного отключения. Без механической блокировки отработавшие газы продолжат поступать во впускной коллектор, что снизит эффективность процедуры.

Риски и последствия глушения системы рециркуляции

Физическое отключение клапана ЕГР или программное удаление системы рециркуляции отработавших газов (чип-тюнинг) нарушает штатную работу двигателя, спроектированную с учетом снижения выбросов оксидов азота (NOx). Это приводит к ряду негативных последствий для экологии, надежности мотора и эксплуатационных характеристик автомобиля.

Хотя глушение ЕГР может временно устранить симптомы неисправности (например, плавающие обороты или ошибки), оно не решает первоначальную причину поломки (загрязнение, негерметичность, проблемы с управляющими сигналами). Долгосрочные риски значительно перевешивают краткосрочную выгоду.

Основные негативные последствия

Экологические нарушения:

• Резкий рост выбросов NOx: Основная задача ЕГР – снижение температуры сгорания топлива, при которой активно образуются оксиды азота. Без рециркуляции выбросы NOx увеличиваются в разы, особенно в режимах частичной нагрузки (город, трасса).
• Проблемы с прохождением техосмотра: Превышение норм по NOx гарантированно приведет к провалу экологического контроля на диагностической карте.

Повышенный износ и риск повреждения двигателя:

• Детонация (Стук пальцев): Повышение температуры в камере сгорания провоцирует преждевременное воспламенение топливной смеси. Постоянная детонация разрушает поршни, кольца, шатунные вкладыши.
• Прогар клапанов и поршней: Локальные перегревы из-за отсутствия охлаждающего эффекта рециркулирующих газов ведут к термическим деформациям и прогару клапанов или кромок поршней.
• Ускоренное старение моторного масла: Высокие температуры ухудшают свойства масла, увеличивают его окисление и нагарообразование, сокращая межсервисный интервал.
• Закоксовывание впускного тракта (на бензиновых моторах с прямым впрыском): Отсутствие потока "чистых" выхлопных газов через ЕГР лишает впускные клапаны естественной очистки от масляных отложений из системы вентиляции картера (PCV).

Ухудшение эксплуатационных характеристик:

• Падение эффективности на низких оборотах: В некоторых режимах (например, при плавном разгоне) ЕГР улучшает наполнение цилиндров. Его отключение может вызвать "провалы" тяги.
• Некорректная работа других систем: Блок управления двигателем (ЭБУ) рассчитывает состав смеси и угол опережения зажигания с учетом показаний датчиков (MAF, MAP, кислородных) и работы ЕГР. Отключение системы вносит погрешность в расчеты ЭБУ.

Последствие	Краткосрочный эффект	Долгосрочный эффект
Рост NOx	Незаметен водителю	Прогрессирующее загрязнение среды, провал ТО
Детонация	Металлический стук под нагрузкой	Разрушение поршневой группы, ремонт двигателя
Закоксовывание впуска	Незначительная потеря динамики	Снижение компрессии, дорогая чистка

Важно: Глушение ЕГР не является ремонтом. Это инвазивное вмешательство с непредсказуемыми последствиями. Оптимальное решение – диагностика и устранение причины неисправности клапана или его тракта (чистка, замена, ремонт управляющих компонентов) с сохранением работоспособности штатной системы.

Возможные проблемы с катализатором после удаления ЕГР

После удаления клапана ЕГР температура выхлопных газов существенно возрастает, так как система больше не возвращает охлаждённые отработавшие газы во впускной коллектор. Катализатор, рассчитанный на работу в определённом температурном диапазоне (обычно до 800-900°C), подвергается экстремальным тепловым нагрузкам. Это провоцирует оплавление керамических сот и разрушение каталитического слоя.

Неправильная программная адаптация ЭБУ после отключения ЕГР часто приводит к нарушению топливно-воздушной смеси. Обогащённая смесь вызывает догорание несгоревшего топлива непосредственно в катализаторе, что дополнительно повышает температуру и ускоряет его деградацию. Кислородные датчики фиксируют некорректный состав выхлопа, формируя ошибки, которые маскируют реальное состояние катализатора.

Ключевые риски для катализатора:

• Термическое разрушение: Керамические элементы крошатся из-за перегрева, создавая металлический шум при тряске.
• Закупорка выхлопной системы: Осыпавшиеся фрагменты сот блокируют проход газов, снижая мощность двигателя.
• Повреждение смежных компонентов: Раскалённые частицы расплавленного катализатора могут повредить резонатор или глушитель.

Симптом проблемы	Последствие для катализатора
Рост температуры выхлопа до 1000°C+	Оплавление керамической основы
Ошибки P0420/P0430 (эффективность катализатора)	Потеря каталитических свойств из-за выгорания напыления
Падение мощности и «тупой» разгон	Механическое разрушение сот с созданием противодавления

1. Обязательная перенастройка ЭБУ с коррекцией топливных карт для предотвращения переобогащения смеси.
2. Установка эмулятора ЕГР или корректное программное отключение с сохранением функции диагностики кислородных датчиков.
3. Регулярная проверка состояния катализатора (визуальный осмотр, замер противодавления) первые 2000 км после удаления системы.

Проверка работы обновленной системы EGR

После выполнения работ по обновлению системы EGR (чистка клапана, замена датчика, прошивка ЭБУ или установка блока-эмулятора) критически важно убедиться в ее корректном функционировании и отсутствии ошибок. Неполное устранение неисправности или неправильная калибровка могут привести к повторному появлению проблем и негативно сказаться на работе двигателя.

Проверка начинается с запуска двигателя и оценки его поведения на разных режимах: холостом ходу, средних и повышенных оборотах. Необходимо прислушаться к посторонним шумам, проверить отсутствие нехарактерных вибраций или провалов при нажатии на педаль акселератора. Визуальный осмотр места установки клапана EGR и патрубков на предмет подсоса воздуха или утечек выхлопных газов также обязателен.

Диагностические методы контроля

Основные этапы углубленной проверки включают:

• Сканирование ошибок ЭБУ: Использование диагностического сканера для считывания кодов неисправностей (DTC) в памяти контроллера двигателя. Отсутствие ошибок, связанных с EGR (например, P0400-P0409), является первым положительным признаком.
• Анализ данных в реальном времени: Просмотр параметров работы системы EGR через сканер:
  • Положение клапана EGR (%) при разных нагрузках.
  • Показания датчика давления или расхода рециркулируемых газов (если установлен).
  • Температура отработавших газов до и после клапана (на системах с датчиком температуры EGR).
• Проверка управляющего сигнала: Измерение напряжения или ШИМ-сигнала с выхода ЭБУ на клапан EGR с помощью мультиметра или осциллографа. Сигнал должен изменяться в соответствии с режимами работы двигателя.
• Проверка механического срабатывания: Для клапанов с вакуумным управлением – контроль разрежения на вакуумном шланге. Для электрических клапанов – визуальная или тактильная проверка хода штока при подаче управляющего сигнала (например, с помощью диагностического оборудования в режиме активации).

Дополнительным способом оценки эффективности рециркуляции является измерение уровня оксидов азота (NOx) в выхлопных газах газоанализатором. Снижение NOx при открытии клапана EGR подтверждает ее работоспособность.

После проверки рекомендуется совершить пробную поездку, уделяя внимание динамике разгона и устойчивости работы двигателя на переходных режимах. Повторное сканирование ошибок через несколько десятков километров пробега окончательно подтвердит успешность проведенного обновления системы EGR.

Тест-драйв для оценки реакции двигателя

Для диагностики неисправности датчика ЕГР выполните тест-драйв в условиях, провоцирующих работу клапана. Разгоните автомобиль до 60-80 км/ч на 3-4 передаче, поддерживая стабильные обороты (1500-2500 об/мин) в течение 2-3 минут. Это активирует систему рециркуляции газов и позволит оценить ее влияние на двигатель.

Резко нажмите педаль акселератора до ¾ хода, фиксируя реакцию силового агрегата. Повторите маневр 3-5 раз, обращая внимание на характерные симптомы неисправности ЕГР. Контролируйте поведение авто на низких оборотах при плавном ускорении – это наиболее критичный режим для работы системы.

Ключевые индикаторы проблем при тест-драйве

Тревожные признаки во время проверки:

• Провалы мощности или рывки при резком ускорении
• Заметное увеличение дымности выхлопа (черный или серый дым)
• Нестабильный холостой ход после сброса газа
• Детонационные стуки ("цокот") под нагрузкой

Интерпретация результатов:

Наблюдаемый эффект	Вероятная причина
Двигатель "захлебывается" при разгоне	Клапан ЕГР заклинил в открытом положении
Отсутствие изменений в работе ДВС	Засорение каналов или неактивность клапана
Кратковременное улучшение динамики	Накопление сажи в системе рециркуляции

После тест-драйва выполните визуальный осмотр клапана ЕГР и патрубков на предмет нагара. Для точной верификации неисправности подключите диагностический сканер – ошибки P0401 (недостаточный поток) или P0403 (обрыв цепи) подтвердят проблемы с датчиком или исполнительным механизмом.

Повторное сканирование ошибок после ремонта

После замены датчика ЕГР или очистки клапана необходимо выполнить повторную диагностику сканером OBD-II. Подключите сканер к разъёму автомобиля (обычно расположенному под рулевой колонкой или в районе бардачка) и запустите программу диагностики. Основная цель – проверить, сохраняется ли ошибка, связанная с системой рециркуляции отработавших газов (например, P0401, P0404 или другие из диапазона P04xx).

Если ошибка исчезла, это не всегда гарантирует успех. Важно провести тест-драйв в разных режимах работы двигателя: на холостом ходу, при плавном разгоне и под нагрузкой (например, на подъёме). Это поможет проверить, как система ЕГР функционирует в реальных условиях и не вернётся ли ошибка при изменении нагрузки.

Действия после сканирования

При повторном появлении ошибки ЕГР:

1. Проверьте соединения: Убедитесь в надёжности подключения разъёма датчика и отсутствии повреждений проводов.
2. Проанализируйте данные в реальном времени:
   • Сравните показания расхода воздуха (MAF) и положения клапана ЕГР.
   • Проверьте процент открытия клапана ЕГР при разных оборотах.
3. Исключите сопутствующие проблемы:

   Симптом	Возможная причина
   Низкое давление в топливной рампе	Неисправность ТНВД или регулятора
   Загрязнение дроссельной заслонки	Нарушение расчёта потока воздуха
   Подсос воздуха во впуске	Ложные показания датчиков

Если ошибка не возвращается после тест-драйва, сбросьте адаптации ЭБУ. Это переобучит блок управления под новый датчик и предотвратит некорректные коррекции топливоподачи. Используйте функцию "Reset adaptations" в диагностическом ПО или снимите клемму АКБ на 10–15 минут.

Эксплуатация авто с заглушенным ЕГР

Физическое отключение клапана ЕГР (заглушка) и программное отключение его управления в ЭБУ двигателя – распространённая практика среди автовладельцев. Это исключает рециркуляцию выхлопных газов во впускной коллектор, предотвращая характерные неисправности системы.

Решение принимается для устранения проблем: заклинивания клапана, загрязнения впускного тракта сажей, ошибок по пропускам воспламенения или недостаточной рециркуляции. Важно понимать последствия такого вмешательства.

Последствия и особенности эксплуатации

Позитивные аспекты:

• Стабильность работы двигателя: Исчезают провалы мощности, неравномерный холостой ход и "чихание", вызванные неисправным ЕГР.
• Чистота впускного тракта: Прекращается поступление сажи и нагара во впускной коллектор, дроссельную заслонку и впускные клапана (на бензиновых моторах), снижая необходимость их чистки.
• Снижение риска поломок: Устраняется причина закоксовывания и заклинивания клапана ЕГР, обрыва трубок или разгерметизации системы.
• Упрощение обслуживания: Система ЕГР больше не требует диагностики, чистки или замены компонентов.

Потенциальные негативные последствия:

• Повышение температуры в цилиндрах: Отсутствие разбавления топливно-воздушной смеси инертными газами ведет к росту пиковых температур сгорания, особенно под нагрузкой.
• Риск детонации (бензиновые ДВС): Повышенная температура повышает склонность к детонации ("стуку пальцев"), что требует использования качественного топлива и исправной работы системы охлаждения.
• Увеличение выбросов NO_x: Высокие температуры сгорания способствуют образованию оксидов азота, что приводит к превышению экологических норм (актуально при прохождении ТО в странах с жестким экоконтролем).
• Программные ошибки: Некачественное программное отключение в ЭБУ может вызвать постоянную ошибку Check Engine, аварийный режим работы двигателя или некорректную работу других систем (например, регенерации сажевого фильтра на дизелях).

Ключевые требования для стабильной работы:

1. Обязательное программное отключение: Физической заглушки недостаточно. Требуется перепрошивка ЭБУ двигателя ("чип-тюнинг") для отключения контроля ЕГР, иначе ЭБУ будет фиксировать ошибку и переводить мотор в аварийный режим.
2. Контроль температурного режима: Необходимо следить за исправностью системы охлаждения (радиатор, термостат, помпа) и состоянием масла. Перегрев двигателя становится более критичным.
3. Качественное топливо: Особенно важно для бензиновых моторов для предотвращения детонации. Рекомендуется использовать топливо с октановым числом не ниже рекомендованного производителем.
4. Диагностика и настройка: После отключения желательно проверить работу двигателя на стенде, убедиться в отсутствии детонации и корректности топливных коррекций.

Аспект	Риск при заглушенном ЕГР	Меры компенсации
Температурный режим	Перегрев, детонация	Исправное охлаждение, качественное масло
Экология	Рост NOx, проблемы на ТО	Не подходит для регионов с обязательным контролем NOx
Программное обеспечение	Ошибки ЭБУ, аварийный режим	Качественная перепрошивка у специалиста
Топливо	Детонация (бензин)	Топливо с высоким октановым числом

Итог: Эксплуатация с заглушенным ЕГР возможна и часто оправдана для устранения неисправностей, но требует профессионального подхода к отключению (физика + софт) и повышенного внимания к температурному режиму двигателя и качеству топлива. Это решение ухудшает экологические показатели автомобиля.

Профилактическая очистка каждые 50 000 км

Регулярная очистка клапана ЕГР предотвращает критическое накопление нагара, сохраняя стабильную работу системы рециркуляции. Без профилактики сажевые отложения полностью блокируют канал или приводят к заклиниванию механизма, что провоцирует ошибки двигателя и повышенный расход топлива.

Процедуру проводят при плановом ТО, совмещая с заменой воздушного фильтра и масла. Используют специальные жидкости-очистители карбоновых отложений без механического воздействия щётками, чтобы исключить повреждение седла клапана или чувствительного датчика положения.

Технология очистки

1. Демонтаж узла: Отсоединяют патрубки охлаждающей жидкости (если клапан с охлаждением), разъём датчика и крепёжные болты.
2. Первичная обработка: Нанесение аэрозольного очистителя (Liqui Moly Pro-line, CRC) на засорённые участки. Выдержка 15–20 минут для растворения сажи.
3. Удаление отложений: Аккуратное протирание ветошью без абразивных материалов. Особое внимание – каналу штока и посадочному гнезду.
4. Промывка: Обильное смывание остатков очистителя дистиллированной водой или изопропиловым спиртом.
5. Сушка: Продувка сжатым воздухом или естественное высыхание (2–3 часа).

Материал	Примеры	Риски при применении
Спецаэрозоли	ABRO, Wynns	Нет (при правильной экспозиции)
Механические щётки	Металлические ершики	Царапины на седле → разгерметизация
Агрессивные растворители	Ацетон, бензин	Разрушение уплотнителей

Важно: После установки очищенного клапана выполните адаптацию узла через диагностический сканер. Без калибровки ЭБУ может некорректно определять степень открытия, вызывая рывки при разгоне.

Использование качественного топлива для защиты системы

Качественное топливо – ключевой фактор для предотвращения загрязнения клапана ЕГР и связанных компонентов. Низкосортное горючее содержит больше примесей и тяжёлых фракций, которые при сгорании образуют плотные сажевые отложения. Эти отложения накапливаются в каналах рециркуляции выхлопных газов, самом клапане и впускном коллекторе, нарушая подвижность механизмов и точность работы датчика положения штока.

Сернистые соединения в дешёвом топливе при конденсации влаги образуют агрессивные кислоты, ускоряющие коррозию металлических деталей системы ЕГР. Регулярное использование такого топлива приводит к закоксовыванию каналов, заклиниванию клапана в открытом или закрытом положении, а также к ошибкам в показаниях датчика из-за изменения фактического хода штока относительно калиброванных значений.

Практические меры для минимизации рисков

• Заправка на проверенных АЗС брендовых сетей с документально подтверждённым соответствием топлива стандарту Евро-5 и выше.
• Отказ от "паленого" топлива и горючего сомнительного происхождения, где часто превышено содержание серы и металлосодержащих присадок.
• Применение топливных присадок-очистителей (декарбонизаторов) каждые 5-10 тыс. км для мягкого удаления нагара без разборки системы.
• Контроль состояния воздушного фильтра – загрязнённый фильтр нарушает соотношение воздух/топливо, повышая сажеобразование.

Параметр топлива	Влияние на ЕГР	Рекомендации
Содержание серы	Образование кислот, коррозия	Макс. 10 мг/кг (Евро-5)
Зольность	Твёрдые отложения на штоке	Менее 0.01% по массе
Цетановое число	Полнота сгорания, сажа	Не ниже 51 (для дизеля)

Важно: Для дизельных двигателей критично избегать заправки летним топливом в холодный сезон – парафинизация забивает каналы ЕГР. В бензиновых моторах особое внимание уделяется отсутствию смолистых отложений, характерных для низкооктанового топлива.

Контроль исправности системы вентиляции картера

Основной признак неисправности системы – появление масляных потёков вокруг клапанной крышки, масляного фильтра или поддона картера. Нарушение герметичности провоцирует подсос нефильтрованного воздуха, что ведёт к ускоренному износу двигателя. Дополнительный симптом – устойчивый запах горящего масла в салоне или при открытии капота, особенно заметный после остановки мотора.

Прорыв картерных газов в подкапотное пространство сопровождается повышением расхода масла и образованием маслянистого нагара на дроссельной заслонке. При критическом засорении системы создаётся избыточное давление, выдавливающее сальники коленвала или прокладку масляного щупа. На турбированных двигателях возможны хлопки во впускном тракте.

Методы диагностики

Проверку начинают с визуального осмотра:

• Шланги и патрубки – трещины, разрывы, размягчение резины
• Маслоотделитель (часто интегрирован в клапанную крышку) – закоксовка каналов
• Клапан PCV – залипание штока в открытом/закрытом положении

Тест работоспособности клапана PCV:

1. Запустите двигатель на холостом ходу
2. Снимите клапан со шланга (на прогретом моторе)
3. Перекройте пальцем его отверстие – исправный клапан создаст разрежение
4. При резком увеличении оборотов палец должен "присосаться"

Симптом	Возможная причина
Белый дым из выхлопа	Попадание масла во впуск через клапан PCV
Плавание оборотов ХХ	Разгерметизация вакуумных шлангов
Масло в воздушном фильтре	Забит маслоотделитель

Важно! При чистке лабиринтного маслоотделителя используйте только разрешённые производителем промывки. Агрессивные составы разрушают алюминиевые каналы. Замена клапана PCV требуется каждые 60-80 тыс. км даже без явных симптомов неисправности.

Список источников

При подготовке материалов о датчике EGR использовалась информация из проверенных технических источников. Учитывая вариативность конструкции систем рециркуляции отработавших газов на разных автомобилях, данные сверялись по нескольким авторитетным каналам.

Следующие типы источников предоставляют детальные сведения о принципах работы, расположении, диагностике и ремонте клапанов EGR и связанных с ними датчиков. Рекомендуется обращаться к специфическим руководствам для вашей модели авто.

• Официальные сервисные руководства и мануалы производителей автомобилей (Service Manual)
• Специализированная автомобильная литература по системам двигателя и экологии (например, Bosch "Автомобильный справочник")
• Технические статьи и базы знаний на профильных автомобильных порталах (Drive2, Drom.ru, Auto.ru)
• Форумы мастеров-диагностов и автомобильных инженеров, посвященные решению конкретных кодов ошибок EGR
• Видеоуроки и технические обзоры от авторитетных каналов по авторемонту на YouTube
• Инструкции производителей автозапчастей (Bosch, Delphi, Valeo) по установке и диагностике компонентов EGR
• Электронные обучающие модули для автосервисов по системам снижения токсичности выхлопа

Видео: Как быстро проверить все датчики автомобиля ВАЗ


• Щетки Heyner - как подобрать и что говорят владельцы

• Выбор шин для Hyundai Solaris - оптимальные размеры

• Кондиционер на Ниву Шевроле - подбор и установка
