Датчик фаз Шеви Нива - аналоги, цены, замена
Статья обновлена: 18.08.2025
Датчик положения распределительного вала (ДПРВ), известный как датчик фаз, критичен для работы системы управления двигателем Шевроле Нива.
Он определяет момент впрыска топлива для конкретного цилиндра, обеспечивая точную синхронизацию и эффективную работу мотора.
При выходе датчика из строя возникают серьезные неполадки: повышенный расход топлива, потеря мощности, трудности с запуском, включение сигнала Check Engine.
В этой статье разберем диагностику неисправностей, рассмотрим популярные аналоги оригинального датчика фаз, сравним их цены и подробно опишем процесс замены на двигателях ЗМЗ-409.
Типичные симптомы неисправности датчика фаз на Шевроле Нива
Симптомы неисправности датчика фаз (ДПРВ) на двигателе 1.7L (Z18XE) Шевроле Нива часто носят неоднозначный характер и могут пересекаться с признаками других проблем (например, неисправности датчика положения коленчатого вала, катушек зажигания, топливной системы). Это связано с тем, что ДПРВ предоставляет блоку управления двигателем (ЭБУ) критически важную информацию о положении распределительного вала для точного фазированного впрыска топлива и управления зажиганием.
При выходе из строя датчика фаз ЭБУ переходит в аварийный режим работы, используя данные только от датчика коленвала (ДПКВ), что приводит к менее оптимальному управлению двигателем. Однако существуют характерные признаки, которые с высокой вероятностью указывают именно на проблемы с ДПРВ:
- Проблемы с запуском двигателя: Особенно ярко выражены при попытке завести прогретый двигатель. Мотор может долго прокручиваться стартером перед запуском или вовсе не запускаться с горяча, в то время как на холодную запуск происходит относительно нормально.
- Неустойчивая работа двигателя на холостом ходу: Обороты холостого хода становятся нестабильными ("плавают"), двигатель может работать с заметными вибрациями, периодически "подтраивать" или даже глохнуть на холостом ходу, особенно после сброса газа.
- Потеря мощности и приемистости: Двигатель теряет мощность, разгон становится вялым, машина "не тянет". Это следствие перехода ЭБУ на попарно-параллельный (групповой) впрыск топлива вместо фазированного и использования усредненных углов опережения зажигания.
- Рывки и провалы при движении: Особенно заметны на малых и средних оборотах при плавном нажатии на педаль газа. Автомобиль может дергаться или ощутимо "проваливаться" в тяге.
- Увеличение расхода топлива: Из-за менее точного управления впрыском и зажиганием в аварийном режиме расход топлива заметно возрастает.
- Загорание контрольной лампы "Check Engine" (Чек Энджин): На приборной панели загорается значок неисправности двигателя. При диагностике сканером чаще всего фиксируются следующие коды ошибок:
- P0340 - Нет сигнала от датчика фаз / Неисправность цепи датчика фаз.
- P0341 - Несоответствие показаний датчика фаз заданным параметрам / Неправильная фаза газораспределения (часто связана с перескакиванием цепи ГРМ).
- P0342 - Низкий уровень сигнала цепи датчика фаз.
- P0343 - Высокий уровень сигнала цепи датчика фаз.
Важно помнить: Появление одного или нескольких из этих симптомов, особенно в сочетании с ошибками серии P034x, является веским основанием для проверки датчика фаз, его проводки и разъема. Однако окончательный диагноз требует компьютерной диагностики и, возможно, проверки самого датчика (сопротивление обмотки, наличие металлической стружки на чувствительном элементе) и состояния цепи.
Расположение датчика фаз на двигателях Нива
На автомобилях Lada 4x4 и Chevrolet Niva с двигателями 2123 (1.7L) и 214 (1.8L) датчик фаз (ДПРВ) устанавливается в передней части силового агрегата. Он крепится непосредственно к блоку цилиндров в зоне расположения привода газораспределительного механизма (ГРМ). Точная позиция зависит от модификации двигателя и года выпуска, но всегда находится в непосредственной близости от шкива распредвала.
Для доступа к датчику необходимо снять пластиковый декоративный кожух двигатора, закрывающий верхнюю часть моторного отсека. Сам элемент зафиксирован одним болтом (обычно на 10 мм) и оснащен электрическим разъемом с фиксатором. При визуальном осмотре он определяется как пластиковый корпус цилиндрической формы с торцевым чувствительным элементом, направленным в сторону задающего диска распредвала.
Особенности размещения на разных двигателях
- Двигатель 2123 (1.7L): Устанавливается вертикально на крышке цепи ГРМ слева (по ходу движения) над шкивом распредвала. Чувствительная часть обращена к зубчатому диску на валу.
- Двигатель 214 (1.8L): Расположен горизонтально на передней крышке привода ГРМ, справа от шкива коленвала. Закреплен под небольшим углом к оси распредвала.
| Двигатель | Ориентация | Расположение относительно ГРМ |
| 2123 (1.7L) | Вертикально | На крышке цепи, над шкивом распредвала (слева) |
| 214 (1.8L) | Горизонтально | На передней крышке, справа от шкива коленвала |
При замене или диагностике обязательна очистка посадочного места от грязи и масла. Неправильный зазор между датчиком и задающим диском (регламентируется производителем) приводит к ошибкам ЭБУ. Разъем подключения имеет влагозащитный уплотнитель – проверяйте его целостность для предотвращения окисления контактов.
Пошаговая инструкция для диагностики мультиметром
Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Подготовьте мультиметр в режиме измерения постоянного напряжения (DCV, диапазон 20V) и сопротивления (Ω). Проверьте исправность проводов мультиметра, замкнув щупы – на экране должно быть ~0 Ом.
Отсоедините разъем датчика фаз (расположен на крышке привода ГРМ со стороны воздушного фильтра). Визуально осмотрите контакты разъема и корпус датчика на предмет трещин, коррозии или загрязнений. Очистите контакты сжатым воздухом или контактным очистителем при необходимости.
Проверка питания и массы
- Подача напряжения: Включите зажигание (двигатель не запускайте).
- Замер на разъеме:
- Подсоедините черный щуп мультиметра к "массе" (болт кузова или минус АКБ).
- Красный щуп поочередно подключите к контактам разъема датчика (при включенном зажигании):
- Контакт "А" (провод серый/красный): должно быть ~12V (питание от главного реле).
- Контакт "B" (провод черный): должно быть ~0V (масса).
- Оценка: Если на "А" нет 12V – проверьте реле/предохранитель F4 (15A). Если на "B" не 0V – ищите обрыв в черном проводе на массу.
Проверка сигнального выхода
- Сборка цепи: Подключите разъем обратно к датчику фаз.
- Подключение щупов:
- Черный щуп – к массе двигателя.
- Красный щуп – к сигнальному контакту "C" (провод серый/белый) через булавку/иглу в задней части разъема (не повредите изоляцию!).
- Замер сигнала: Включите зажигание (двигатель остановлен). Напряжение на контакте "C" должно быть ~11.5-12V. Запустите двигатель – мультиметр должен показывать импульсы 0-12V (колебания между ~0.3V и ~12V).
- Интерпретация: Отсутствие импульсов или постоянные 0V/12V при работе двигателя указывают на неисправность датчика.
Проверка сопротивления (дополнительно)
- Снимите датчик (ключ на 10 мм).
- Переведите мультиметр в режим Ω (20 кОм).
- Подключите щупы к контактам "A" и "C" датчика. Исправный датчик покажет сопротивление 480-580 Ом при 20-25°C.
- Проверьте сопротивление между контактом "B" и корпусом – должно быть ~0 Ом (масса).
Необходимые инструменты для самостоятельного снятия
Для замены датчика фаз на Шевроле Нива потребуется базовый набор инструментов. Главное условие – обеспечить доступ к датчику, расположенному в районе привода распредвала. Обязательно начните с отсоединения минусовой клеммы аккумулятора для предотвращения короткого замыкания.
Работы проводятся в подкапотном пространстве при холодном двигателе. Подготовьте чистую ветошь для удаления загрязнений вокруг датчика, а также средства для очистки контактов (например, WD-40 или аэрозольный очиститель электроцепей).
Основные инструменты и материалы
- Головка на 10 мм – торцевая или вороток с трещоткой
- Удлинитель для воротка (100-150 мм) для удобного доступа
- Крестовая отвертка (при необходимости демонтажа мешающих элементов)
- Очиститель контактов и кисточка для нанесения
- Безворсовые салфетки или чистая ветошь
- Фонарик для улучшения видимости в моторном отсеке

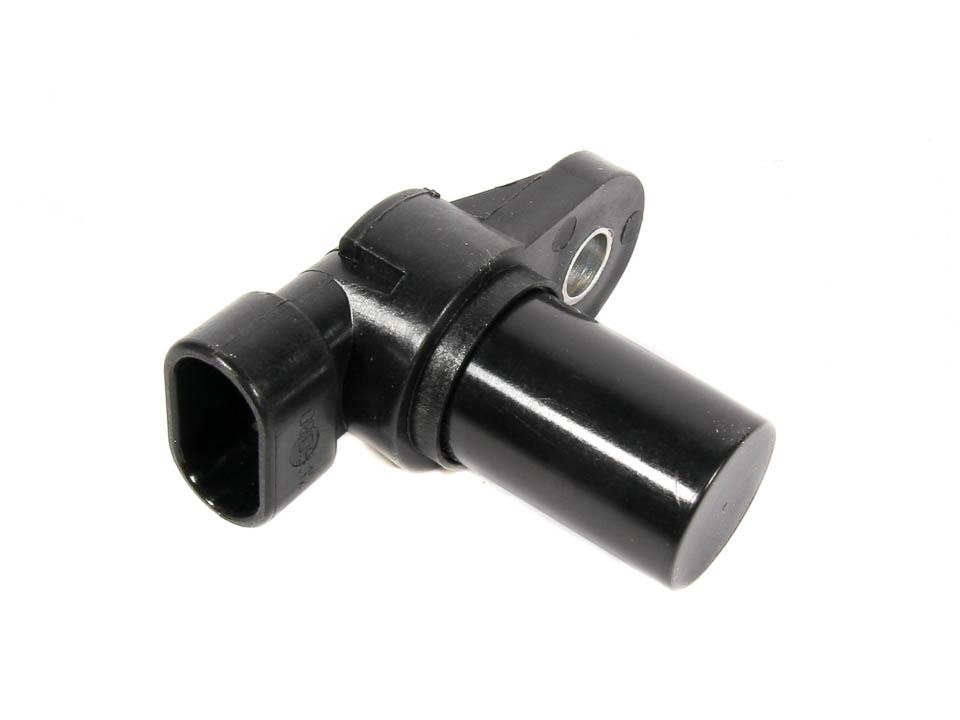

Оригинальные артикулы и их характеристики
Оригинальный датчик фаз для Шевроле Нива выпускается под артикулами GM 21120-3706040-82 и GM 21120-3706040-81. Оба варианта совместимы с 16-клапанными двигателями семейства 21124 (объемом 1.7 л), где датчик устанавливается в передней части ГБЦ. Основное отличие между ними – производитель и незначительные изменения в конструкции корпуса, не влияющие на функциональность.
Датчики работают на основе эффекта Холла и синхронизируют работу форсунок с положением распредвала. Качественная сборка и точные допуски обеспечивают корректное взаимодействие с задающим диском распредвала, минимизируя риски ошибок Р0340/Р0343.
| Артикул | Характеристики | Примечания |
|---|---|---|
| GM 21120-3706040-82 |
|
Актуальная версия (2020+) |
| GM 21120-3706040-81 |
|
Более ранняя версия (до 2020) |
Ключевые особенности оригинальных датчиков
- Пластиковый корпус с герметичной термостойкой заглушкой (IP67).
- Встроенный экран от электромагнитных помех.
- Номинальный ресурс: 80–100 тыс. км.
- Сигнальный импульс: прямоугольный, 0–12 В.
Выбор качественного аналога датчика фаз для Шевроле Нива критически важен для стабильной работы двигателя. Неоригинальные компоненты могут существенно различаться по надежности и точности показаний.
Сравнение производителей позволяет найти оптимальный вариант по соотношению цены и ресурса. Рассмотрим проверенные бренды, представленные на российском рынке.
Проверенные аналоги: сравнение производителей
| Производитель | Цена (руб.) | Ресурс | Особенности |
|---|---|---|---|
| Оригинал (GM 21120-3705010) | 2 800–3 500 | 80–100 тыс. км | Полная совместимость, заводское качество |
| Bosch (0 986 044 501) | 2 200–2 700 | 70–90 тыс. км | Немецкая электроника, стабильная работа |
| Startvolt (SND043) | 900–1 300 | 30–50 тыс. км | Бюджетное решение, возможны ранние сбои |
| Самара (21120-3705010) | 1 000–1 500 | 40–60 тыс. км | Адекватная замена при ограниченном бюджете |
Ключевые рекомендации:
- Премиум-сегмент: GM или Bosch – минимальный риск ошибок фаз
- Оптимальный выбор: Самара при умеренной нагрузке
- Эксплуатационные ограничения: Startvolt подходит для кратковременного использования
Актуальные цены на оригинал и аналоги (2023-2024 г.)
Цены на датчики фаз для Chevrolet Niva демонстрируют заметный разброс в зависимости от производителя и канала продаж. Оригинальные компоненты традиционно занимают верхнюю ценовую категорию, тогда как совместимые аналоги предлагают более бюджетные решения при разной степени гарантии надежности.
Стоимость варьируется также в зависимости от региона, сезонного спроса и конкретного продавца (официальный дилер, мультибрендовый магазин, онлайн-площадка). Приведенные ниже данные отражают усредненные рыночные значения на 2023-2024 годы в рублях без учета акционных предложений.
| Тип датчика | Производитель | Диапазон цен (руб.) |
|---|---|---|
| Оригинал | GM / АвтоВАЗ (арт. 21120-3708500) | 2 800 – 3 500 |
| Аналоги | Bosch (0 986 044 470) | 2 000 – 2 700 |
| ERA (550701) | 1 300 – 1 800 | |
| FAE (36001) | 1 100 – 1 600 | |
| LYNX AUTO (LSPV0003) | 900 – 1 400 | |
| СтартВОЛЬТ (SV 8061) | 750 – 1 200 |
Факторы влияния на стоимость
- Гарантия – оригинал и премиум-аналоги (Bosch) обычно имеют увеличенный срок гарантии
- Упаковка – детали в заводской упаковке стоят на 10-15% дороже бескоробочных
- Совместимость – универсальные датчики требуют проверки распиновки и могут иметь ценовые надбавки за адаптеры
Поэтапный процесс установки нового датчика фаз
Подготовьте необходимые инструменты: новый датчик фаз, ключ на 10 (рожковый или головку с трещоткой), ветошь и очиститель контактов. Убедитесь, что двигатель остыл, а аккумуляторная батарея отключена – снимите минусовую клемму для предотвращения короткого замыкания. Проверьте соответствие приобретенного датчика фаз модели вашего двигателя Шевроле Нива.
Обеспечьте доступ к монтажному месту: снимите пластиковый декоративный кожух двигателя (при наличии), отсоедините разъем жгута проводов от старого датчика фаз, нажав на фиксатор. Тщательно очистите ветошью область вокруг датчика от грязи и масла, чтобы предотвратить попадание загрязнений внутрь двигателя при демонтаже.
Демонтаж и установка
- Выкрутите крепежный болт ключом на 10, удерживая датчик от проворачивания
- Аккуратно извлеките старый датчик из посадочного отверстия в блоке цилиндров
- Проверьте состояние уплотнительного кольца на новом датчике – при необходимости смажьте моторным маслом
- Установите новый датчик в посадочное гнездо без перекосов до упора рукой
- Затяните крепежный болт моментом 8-12 Н∙м (ключом без удлинителя)
Подключите электрический разъем до характерного щелчка фиксатора. Наденьте минусовую клемму на аккумулятор, выполните пробный запуск двигателя. При отсутствии ошибки "P0340" на приборной панели и стабильной работе мотора на холостом ходу процесс замены завершен. Если горит "Check Engine", проверьте надежность контакта в разъеме и правильность установки датчика.
Причины ошибок после замены (горит Check Engine)
После замены датчика фаз на Шевроле Нива активация индикатора Check Engine свидетельствует о несоответствии сигналов ДПРВ параметрам ЭБУ двигателя. Это требует немедленной диагностики сканером для считывания конкретных кодов неисправности.
Распространенные причины ошибочных показаний включают некорректный монтаж, несовместимость компонента или сопутствующие неполадки в цепи. Точное определение источника проблемы предотвратит повторные сбои и возможное повреждение смежных систем.
Основные причины срабатывания ошибки
- Неправильная установка
- Смещение датчика относительно заданного воздушного зазора
- Перекос корпуса при фиксации болтом
- Загрязнение посадочного места металлической стружкой
- Несовместимость компонента
- Использование аналога с отличающимся принципом работы (индуктивный/датчик Холла)
- Расхождение рабочих характеристик с заводскими параметрами
- Бракованная или контрафактная деталь
- Проблемы с электропроводкой
- Обрыв или замыкание сигнального провода
- Окисление контактов в разъеме
- Повреждение изоляции с последующим КЗ на массу
- Сопутствующие неисправности
- Сдвиг меток ГРМ при замене ремня
- Износ зубьев задающего диска распредвала
- Низкое напряжение бортовой сети (< 11.5V при работе)
| Код ошибки | Вероятная причина | Метод проверки |
|---|---|---|
| P0340 | Обрыв цепи ДПРВ | Прозвонка мультиметром |
| P0342 | Низкий уровень сигнала | Диагностика осциллографом |
| P0343 | Высокий уровень сигнала | Замер сопротивления датчика |
Частые ошибки при замене без сброса ЭБУ
Основная и самая распространенная ошибка – игнорирование необходимости сброса ошибок из памяти ЭБУ после установки нового датчика фаз. Многие считают, что достаточно просто заменить неисправный датчик на новый, и двигатель сразу начнет работать корректно.
Это неверно. Старая ошибка по датчику фаз, зафиксированная контроллером при его неисправности, часто сохраняется в энергонезависимой памяти ЭБУ даже после замены. Блок управления продолжает "думать", что проблема с фазораспределением существует, и использует резервные алгоритмы работы, не задействуя данные нового исправного датчика.
Последствия отсутствия сброса ЭБУ:
- Сохранение аварийного режима: Двигатель продолжает работать по резервной программе (попарно-параллельный впрыск), игнорируя сигнал нового датчика фаз.
- Повышенный расход топлива: Резервный режим менее экономичен, расход бензина остается высоким.
- Снижение мощности и приемистости: Оптимальные характеристики двигателя не восстанавливаются.
- Проблемы с запуском: Особенно заметны "на горячую", могут сохраняться.
- Постоянная индикация Check Engine: Лампа неисправности продолжает гореть, так как ошибка все еще присутствует в памяти.
Другие частые ошибки при замене:
- Неправильная установка датчика:
- Недостаточный или избыточный зазор между торцом датчика и штифтом на задающем диске распредвала.
- Перекос датчика при затяжке крепежного болта.
- Попадание грязи или металлической стружки на торец датчика или задающий штифт.
- Игнорирование состояния задающего штифта: Износ, сколы или загрязнение штифта на торце распредвала приводят к неверному считыванию положения, даже с новым датчиком.
- Некачественный контакт в разъеме: Окисление, загрязнение или повреждение контактов разъема датчика фаз или его проводки.
- Неправильный выбор аналога: Установка датчика, не соответствующего спецификациям для данного двигателя (например, от ВАЗ 2112 на двигатель ЗМЗ-409), несмотря на внешнее сходство.
- Неисправность смежных систем: Проблемы с цепью ГРМ (растяжение, перескок), датчиком положения коленвала (ДПКВ) или их проводкой могут имитировать или провоцировать неисправность ДФ.
| Симптом после замены | Возможная причина |
|---|---|
| Check Engine горит, ошибка по ДФ осталась | Не сброшены ошибки ЭБУ, плохой контакт, неисправный новый датчик |
| Check Engine погас, но работа двигателя не улучшилась | Не сброшены ошибки ЭБУ (резервный режим), проблемы с ГРМ, ДПКВ, проводкой |
| Check Engine погас, расход упал, но двигатель "троит" | Неправильная установка ДФ (зазор, перекос), повреждение/загрязнение штифта |
| Двигатель не заводится после замены | Неправильное подключение, неисправность нового датчика, критическая ошибка установки |
Правила эксплуатации для продления срока службы
Соблюдение базовых правил эксплуатации двигателя напрямую влияет на ресурс датчика фаз. Критически важно поддерживать исправность всех систем, связанных с газораспределением и электронным управлением, так как датчик работает в условиях высоких температур и вибраций.
Использование качественных расходных материалов и своевременное техническое обслуживание предотвращают загрязнение или перегрев чувствительного элемента датчика. Пренебрежение этими аспектами ведет к ускоренному выходу из строя даже оригинальных компонентов.
Ключевые рекомендации
- Контроль состояния моторного масла: Регулярно проверяйте уровень и состояние масла. Используйте только масла, соответствующие допускам производителя (например, 5W-40, 10W-40 с классом вязкости по SAE, одобренные GM). Своевременно заменяйте масло и масляный фильтр (каждые 7-10 тыс. км). Грязное или неподходящее масло ускоряет износ датчика.
- Качество топлива: Заправляйтесь только на проверенных АЗС. Низкокачественное топливо провоцирует нагар в двигателе, который может загрязнить торец датчика фаз и нарушить его работу.
- Защита от перегрева: Следите за исправностью системы охлаждения (радиатор, термостат, вентилятор). Перегрев двигателя повреждает электронную начинку датчика.
- Чистота и целостность разъёма: При замене или диагностике убедитесь в отсутствии окислов, грязи или влаги в колодке подключения датчика. Проверяйте фиксацию разъёма и отсутствие повреждений проводов.
- Герметичность клапанной крышки: Своевременно заменяйте прокладку клапанной крышки. Попадание масла на разъем или корпус датчика фаз из-за течи приводит к его поломке.
- Диагностика при первых симптомах: При появлении ошибок (например, P0340, P0341, P0342, P0343), нестабильного запуска или повышенного расхода топлива немедленно проведите диагностику. Длительная эксплуатация с неисправностями смежных систем (цепь ГРМ, натяжители, другие датчики) губительна для датчика фаз.
