Датчик Холла - признаки неисправности, проверка

Статья обновлена: 18.08.2025

Датчик Холла – критически важный компонент системы зажигания современных автомобилей. Его выход из строя вызывает серьезные проблемы в работе двигателя.

Характерные признаки неисправности включают внезапную остановку мотора, трудности с запуском или полную невозможность завести автомобиль. Во время движения наблюдаются рывки, провалы мощности и дергания, особенно при разгоне.

При появлении этих симптомов необходима оперативная диагностика датчика. Своевременная проверка и замена предотвратят поломку других узлов и восстановят стабильную работу двигателя.

Принцип работы датчика Холла в системе зажигания

Датчик Холла функционирует на основе одноименного физического эффекта, возникающего в полупроводниковой пластине при воздействии магнитного поля. В системе зажигания он отслеживает положение распредвала или коленвала, заменяя механические контакты прерывателя в традиционных системах. Чувствительный элемент датчика генерирует сигнал при изменении магнитного потока, создаваемого вращающимся экранирующим диском (шторкой) с прорезями.

При прохождении металлического сегмента шторки через зазор между датчиком и постоянным магнитом магнитное поле блокируется. Когда шторка перемещается и прорезь оказывается в зазоре, магнитное поле воздействует на полупроводниковый кристалл датчика. Это изменение фиксируется микросхемой, преобразующей магнитные возмущения в цифровой импульсный сигнал прямоугольной формы.

Ключевые этапы взаимодействия с системой зажигания

• Шторка (ротор), закрепленная на валу распределителя, вращается синхронно с распредвалом
• Металлические секции шторки экранируют чувствительный элемент от магнита – выходное напряжение датчика близко к нулю
• При прохождении прорези шторки магнитное поле активирует кристалл – датчик формирует импульс 5-12 В
• Электронный блок управления (или коммутатор) получает импульс и прерывает ток в первичной обмотке катушки зажигания
• Резкое изменение магнитного поля в катушке индуцирует высокое напряжение во вторичной обмотке, направляемое к свечам

Состояние шторки	Магнитное поле	Выходной сигнал	Действие системы
Металлический сегмент в зазоре	Экранировано	≈0 В	Ток протекает через первичную обмотку катушки
Прорезь в зазоре	Воздействует на элемент	5-12 В (импульс)	Коммутатор разрывает цепь – генерация искры

Форма выходного сигнала строго синхронизирована с угловым положением вала двигателя, что обеспечивает точное управление моментом зажигания. Благодаря отсутствию механического контакта, датчик отличается высокой надежностью и не требует обслуживания, но чувствителен к загрязнениям, вибрациям и температурным деформациям корпуса распределителя.

Основные симптомы неисправности датчика Холла

Датчик Холла критически важен для работы систем зажигания и фаз газораспределения в современных двигателях. Его отказ напрямую влияет на стабильность работы силового агрегата и запуск.

Четкое распознавание характерных признаков позволяет оперативно выявить проблему и избежать более серьезных поломок. Игнорирование симптомов ведет к полной остановке двигателя.

Типичные проявления неисправности

Ключевые признаки отказа датчика Холла включают:

• Проблемы с запуском:
  • Двигатель не заводится "на холодную" или "на горячую"
  • Требуется многократное вращение стартера
• Неустойчивая работа двигателя:
  • Рывки и провалы мощности при движении
  • Самопроизвольная остановка мотора на холостом ходу
  • Троение и вибрации под нагрузкой
• Динамические нарушения:
  • Резкие подергивания при разгоне
  • Падение оборотов при нажатии педали газа
• Сопутствующие эффекты:
  • Самопроизвольное глушение двигателя после запуска
  • Исчезновение искрообразования

Ситуация	Последствие отказа
Движение на скорости	Резкая потеря тяги, имитация "обрыва" проводов
Прогрев двигателя	Учащение самопроизвольных остановок
Повышенная влажность	Усиление симптомов из-за окисления контактов

Двигатель дергается при разгоне: связь с датчиком Холла

Когда датчик Холла начинает выходить из строя или генерирует нестабильный сигнал, он может периодически отправлять некорректные данные о положении коленчатого и/или распределительного валов на электронный блок управления (ЭБУ) двигателем. Это напрямую нарушает точное определение момента зажигания и впрыска топлива.

Во время разгона, особенно при резком нажатии на педаль газа, двигатель требует максимально точной синхронизации этих процессов. Неверный или пропадающий сигнал от датчика Холла в этот критический момент приводит к тому, что ЭБУ не может правильно рассчитать угол опережения зажигания или момент впрыска для текущих оборотов и нагрузки. Результат – ощутимые рывки, провалы мощности и дергания автомобиля.

Почему неисправность датчика Холла проявляется именно при разгоне?

Нарушение синхронизации из-за плохого сигнала датчика Холла критичнее всего сказывается в режимах, где требуется мгновенная и точная реакция системы управления двигателем:

• Повышенная нагрузка: Разгон создает значительную нагрузку на двигатель. ЭБУ должен очень точно управлять зажиганием и впрыском, чтобы обеспечить плавное нарастание мощности. Сбойный сигнал лишает его этой возможности.
• Динамическое изменение параметров: При разгоне обороты и нагрузка быстро меняются. ЭБУ постоянно пересчитывает оптимальные параметры. Нестабильный сигнал от датчика положения (Холла) вносит хаос в эти расчеты.
• Требование к углу опережения зажигания (УОЗ): Для эффективного разгона требуется оптимальный УОЗ. Если ЭБУ не знает точного положения валов из-за плохого сигнала датчика Холла, он не может правильно установить УОЗ, что ведет к детонации или позднему зажиганию – прямой причине дерганий.
• Прерывистость сигнала: Нарушение контакта, трещины в корпусе датчика или загрязнение могут вызывать кратковременные пропадания сигнала. На холостом ходу это может пройти незамеченным, но при резком увеличении подачи топлива во время разгона пропуск импульса приводит к мгновенному "провалу" в работе цилиндра(ов) – рывку.

Как проверить связь дерганий при разгоне с датчиком Холла

Хотя дергания могут иметь и другие причины (топливная система, зажигание), проверку датчика Холла стоит провести одним из первых:

1. Визуальный осмотр: Проверьте целостность корпуса датчика, состояние его разъема и проводов на предмет повреждений, окисления, коррозии.
2. Проверка подключения: Убедитесь, что разъем датчика Холла надежно зафиксирован, контакты чистые и не разогнуты.

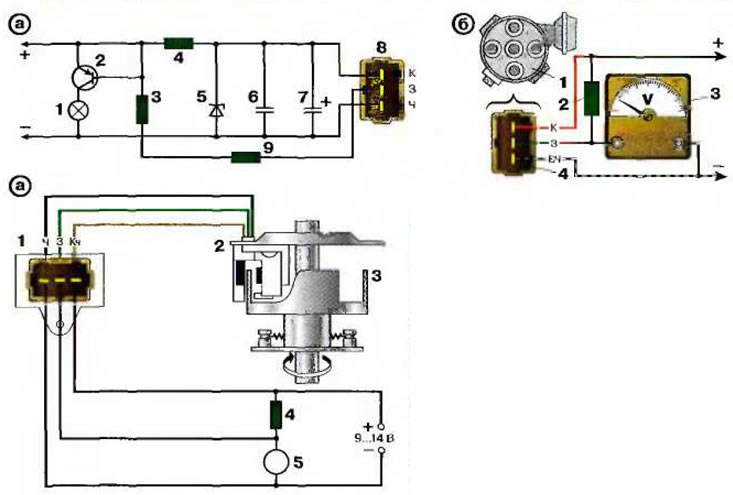

3. Проверка питания и сигнала (мультиметром/осциллографом): Это наиболее точный метод:
   • Отсоедините разъем датчика.
   • Включите зажигание.
   • Измерьте напряжение между контактом "+" питания датчика (обычно средний провод в 3-контактном разъеме, но сверяйтесь с мануалом авто) и "массой" – должно быть ~5V или ~12V (зависит от авто).
   • Измерьте напряжение между контактом "-" (масса) и "массой" кузова – должно быть близко к 0V.
   • Подключите датчик обратно. Запустите двигатель (если возможно) или прокрутите стартером.
   • Измерьте напряжение на сигнальном проводе (относительно "массы"). Оно должно меняться (скакать между ~0V и напряжением питания) при вращении вала. Отсутствие изменений или нестабильность сигнала указывают на неисправность.

Параметр проверки	Ожидаемое значение	Признак неисправности
Напряжение питания (+)	~5V или ~12V (зависит от авто)	Отсутствие напряжения, сильное отклонение
Напряжение массы (-)	~0V (относительно массы авто)	Наличие напряжения > 0.5V
Сигнальное напряжение (при работе)	Четкое переключение между Low (~0V) и High (~Vпит)	Постоянный 0V, постоянное Vпит, нестабильное мельтешение

Важно: Нестабильный сигнал датчика Холла, особенно проявляющийся под нагрузкой при разгоне, часто требует замены датчика. Однако, перед заменой убедитесь, что проблема не в обрыве/коротком замыкании проводов или плохом контакте в разъеме. Диагностика с помощью осциллографа дает наиболее наглядную картину качества сигнала.

Проблемы с запуском двигателя ("не заводится") как главный сигнал

Полный отказ двигателя запускаться – критический индикатор возможной неисправности датчика Холла. При повороте ключа стартер крутит коленвал, но искрообразование отсутствует из-за отсутствия управляющих импульсов от датчика. Блок управления двигателем не получает данные о положении распредвала и моменте прохождения ВМТ, что делает невозможным синхронизацию впрыска топлива и зажигания.

Характерным проявлением является "молчание" двигателя без малейших попыток схватывания, даже если топливная система и стартер исправны. В редких случаях возможны единичные хаотичные вспышки в цилиндрах, но устойчивой работы не возникает. Отсутствие искры на всех свечах при проверке – прямой повод проверить цепь датчика Холла.

Диагностические признаки при проблемном запуске

• Отсутствие искры на всех свечах зажигания при проверке.
• Нет сигнала управления на катушку зажигания (проверяется осциллографом или тестером).
• Запись ошибок в памяти ЭБУ (например, P0340 – неисправность цепи датчика положения распредвала).

Симптом	Причина
Стартер крутит, двигатель не схватывает	Полное отсутствие импульсов от датчика Холла
Одиночные "чихи" без запуска	Прерывистый или искаженный сигнал с датчика

1. Проверка питания: Тестером замерить +12В на сигнальном разъеме датчика при включенном зажигании.
2. Проверка "массы": Убедиться в надежном контакте минусового провода датчика с кузовом.
3. Проверка сигнала: Имитировать вращение распредвала отверткой возле чувствительного элемента – исправный датчик выдаст импульсы 0-5В или 0-12В на осциллографе.

Самопроизвольная остановка двигателя на ходу

Данный симптом проявляется как внезапное глушение мотора во время движения без предупреждающих сигналов (например, без предшествующей потери мощности или детонации). Особенно характерно для систем зажигания с датчиком Холла, где неисправный сенсор мгновенно прерывает формирование искры.

Причиной является критический сбой в генерации импульсов датчиком: разрушение магнитного поля, повреждение микросхемы или потеря контакта в цепи. В отличие от постепенного отказа, здесь происходит резкое "обнуление" сигнала на ECU или коммутаторе, что трактуется системой как команда к останову двигателя.

Особенности проявления при неисправности датчика Холла

• Нулевая реакция на стартер после остановки – попытки запуска остаются безуспешными
• Спонтанное восстановление работы через 10-30 минут (при остывании датчика)
• Отсутствие ошибок двигателя в памяти ECU на ранних стадиях поломки

Для диагностики исключите параллельно:

1. Обрыв ремня ГРМ (проверка меток)
2. Отказ топливного насоса (контроль давления в рампе)
3. Короткое замыкание катушки зажигания

Неустойчивая работа на холостом ходу: тревожные признаки

Нестабильность оборотов двигателя на холостом ходу проявляется в хаотичном изменении частоты вращения коленчатого вала без воздействия на педаль акселератора. Мотор может работать с выраженными рывками, вибрацией кузова или периодическими провалами, создающими ощущение "троения".

Датчик Холла напрямую влияет на стабильность холостого хода, так как его некорректные сигналы о положении распредвала/коленвала нарушают синхронизацию зажигания и впрыска топлива. ЭБУ получает искаженные данные для расчета угла опережения зажигания и длительности впрыска, что особенно критично на низких оборотах.

Характерные симптомы неисправности:

• Самопроизвольное "плавание" оборотов – стрелка тахометра хаотично колеблется между 500 и 1500 об/мин.
• Вибрация рулевого колеса и кузова с усилением при включении АКПП в режиме "D" или "R".
• Затрудненный запуск прогретого двигателя – стартер крутит, но мотор схватывает только после нескольких попыток.
• Резкая остановка двигателя при переключении коробки передач в нейтраль или при торможении.
• Проседание мощности с последующим резким подхватом оборотов без нажатия на педаль газа.

Потеря мощности и рывки при движении

При неисправном датчике Холла двигатель испытывает резкие провалы тяги во время движения, сопровождающиеся рывками и подергиваниями автомобиля. Симптом особенно заметен при разгоне, подъеме в гору или движении под нагрузкой, когда система зажигания требует стабильного сигнала для точного формирования искры.

Прерывистый или искаженный сигнал датчика нарушает синхронизацию работы катушки зажигания и распределителя, вызывая хаотичные пропуски воспламенения топливной смеси в цилиндрах. Это приводит к кратковременным "отказам" двигателя, потере оборотов и рывкам из-за неравномерной передачи крутящего момента на трансмиссию.

Характерные особенности проблемы

• Нерегулярность симптомов: Рывки проявляются хаотично – от легких подрагиваний до резких "провалов", особенно при нагрузке на двигатель
• Зависимость от оборотов: Чаще возникают в диапазоне 2000-4000 об/мин, где требуется интенсивное искрообразование
• Сопутствующие признаки:
  • Хлопки в выхлопной системе или карбюраторе
  • Плавающие холостые обороты после сброса газа
  • Самопроизвольное глушение двигателя при переключении передач

Состояние датчика Холла	Влияние на работу двигателя
Прерывистый сигнал	Пропуск искры в отдельных цилиндрах → дерганый разгон
Заниженная амплитуда импульса	Слабая искра → неполное сгорание смеси → потеря мощности
Задержка сигнала	Неправильный угол опережения → детонация при нагрузке

Важно: Симптомы могут временно исчезать при прогреве двигателя (из-за теплового расширения контактов) или усиливаться в сырую погоду при окислении разъемов. Отличительная черта – отсутствие ошибок самодиагностики на старых авто без CAN-шины.

Увеличение расхода топлива из-за датчика Холла

Неисправный датчик Холла напрямую влияет на работу системы зажигания, вызывая сбои в формировании искры и нарушая оптимальные моменты воспламенения топливно-воздушной смеси. Это провоцирует неполное сгорание топлива в цилиндрах, заставляя электронный блок управления (ЭБУ) искусственно обогащать смесь для стабилизации работы двигателя.

Некорректные сигналы от датчика сбивают синхронизацию работы форсунок и катушки зажигания, что приводит к хаотичным пропускам воспламенения. В таких условиях ЭБУ вынужденно увеличивает длительность впрыска топлива, пытаясь компенсировать потерю мощности и предотвратить детонацию, что резко повышает потребление горючего.

Механизм влияния на расход:

• Запоздалое зажигание из-за ошибочных данных о положении распредвала → топливо догорает в выпускном коллекторе → КПД цикла падает на 15-20%.
• Ложные пропуски искры → несгоревший бензин попадает в катализатор → ЭБУ фиксирует ошибки по лямбда-зондам и завышает подачу топлива.
• Сбои фазировки впрыска → топливо впрыскивается на закрытые клапаны → часть горючего не участвует в работе цилиндров.

Симптом	Последствие для расхода
Плавающие обороты ХХ	+10-15% к норме
Рывки при разгоне	+20-25% в режиме ускорения
Потеря мощности	Компенсация педалью газа → +30%

1. ЭБУ получает искаженные данные о положении коленвала/распредвала
2. Нарушается синхронизация между впрыском и искрообразованием
3. Возникают пропуски зажигания в отдельных цилиндрах
4. Датчики кислорода регистрируют бедную смесь (из-за несгоревшего топлива)
5. Контроллер увеличивает время открытия форсунок → перерасход

Важно: Параллельно с ростом расхода наблюдаются ошибки P0340, P0365 (коды неисправностей датчика положения распредвала/коленвала), черный нагар на свечах и характерный запах бензина из выхлопа.

Отсутствие искры в системе зажигания: как диагностировать

Отсутствие искры – критическая неисправность, препятствующая запуску двигателя. Диагностика требует системного подхода и последовательной проверки ключевых компонентов системы зажигания.

Основные причины отсутствия искры включают выход из строя датчиков (Холла, коленвала, распредвала), модуля зажигания, катушки зажигания, повреждение проводки или неисправность ЭБУ. Процесс поиска неисправности начинается с проверки наличия искры на высоковольтных проводах или свечах зажигания.

Пошаговая диагностика отсутствия искры

1. Проверка наличия высокого напряжения:
   • Извлеките свечу зажигания, подсоедините к высоковольтному проводу.
   • Прижмите юбку свечи к "массе" двигателя (металлическая часть).
   • Прокрутите стартером двигатель – между электродами должна быть яркая синяя искра.
   • Внимание: Используйте диэлектрические перчатки или инструмент для удержания свечи!
2. Проверка питания и массы катушки зажигания/модуля зажигания:
   • Включите зажигание.
   • Мультиметром проверьте наличие напряжения ~12В на "+" выводе катушки/модуля.
   • Проверьте надежность соединения "массы" катушки/модуля с кузовом/двигателем.
3. Проверка управляющих сигналов от ЭБУ:
   • Отсоедините разъем катушки/модуля зажигания.
   • Подключите контрольную лампу (или осциллограф) к управляющему проводу (-) и "+12В".
   • Прокрутите стартер – лампа должна мигать, сигнал на осциллографе должен быть импульсным.
   • Отсутствие сигнала указывает на проблему в цепи управления (датчики, ЭБУ, проводка).
4. Проверка датчиков положения:
   • Датчик Холла (распредвала): Проверьте наличие опорного напряжения (~5В или ~12В в зависимости от схемы), сигнального напряжения (должно изменяться при прокрутке), целостность проводов.
   • Датчик коленвала (индуктивный/Холла): Проверьте сопротивление (для индуктивного), наличие опорного/сигнального напряжения (для датчика Холла), зазор между датчиком и задающим диском, целостность проводов.
5. Проверка катушки зажигания:
   • Измерьте сопротивление первичной (0.3-3 Ом) и вторичной (5-20 кОм) обмоток мультиметром (сверяйтесь с тех. данными авто).
   • Проверьте на пробой изоляции (визуально – трещины, нагар) или с помощью специального стенда.
6. Проверка высоковольтных проводов:
   • Измерьте сопротивление проводов мультиметром (обычно до 20 кОм на метр длины).
   • Осмотрите на предмет трещин, пробоя, окисления контактов.

Компонент	Основные признаки неисправности	Метод проверки
Датчик Холла	Дергания на ходу, глохнет, нет запуска, нет искры	Проверка напряжения (питание, сигнал)
Катушка зажигания	Отсутствие искры, пропуски зажигания, троение	Замер сопротивления обмоток, визуальный осмотр, замена на заведомо исправную
Модуль зажигания	Отсутствие искры, перегрев, нестабильная работа двигателя	Проверка питания, массы, управляющих сигналов, замена на исправный
Датчик коленвала	Двигатель не запускается, глохнет, отсутствие искры и впрыска	Проверка сопротивления/напряжения, зазора, осциллограф

Лампа Check Engine и датчик Холла: взаимосвязь

Загорание лампы Check Engine часто сопровождает неисправности датчика Холла, поскольку этот сенсор критически влияет на синхронизацию работы двигателя. Электронный блок управления (ЭБУ) непрерывно анализирует сигналы датчика, и при обнаружении аномалий (отсутствие импульсов, несоответствие частоты или амплитуды) активирует индикатор неисправности.

Связь проявляется через коды ошибок (DTC), записываемые в память ЭБУ. Например, при полном отсутствии сигнала датчика Холла лампа Check Engine начинает мигать или гореть постоянно, сигнализируя о необходимости диагностики. Игнорирование этого предупреждения усугубляет проблемы: двигатель может глохнуть, дергаться при разгоне или полностью отказаться заводиться.

Ключевые аспекты взаимодействия

Типичные коды ошибок, связанные с датчиком Холла:

• P0320 – Неисправность цепи датчика положения распределительного вала/коленвала
• P0321 – Некорректный сигнал датчика распределительного вала
• P0322 – Отсутствие сигнала датчика положения распределительного вала
• P0370 – Ошибка синхронизации сигналов датчиков Холла

Диагностические шаги при горящей Check Engine:

1. Считайте коды ошибок сканером OBD-II.
2. Проверьте целостность проводки к датчику (обрыв, замыкание).
3. Измерьте опорное напряжение (+5В) и "массу" на разъеме датчика.
4. Протестируйте выходной сигнал осциллографом или мультиметром при прокрутке двигателя.

Симптом	Возможная причина	Действие
Check Engine горит + двигатель глохнет	Полный отказ датчика	Проверка питания/замены датчика
Check Engine мигает + рывки при движении	Прерывистый сигнал датчика	Диагностика контактов/проводки
Ошибка P0322 при запуске	Нет сигнала на старте	Тест датчика/цепи на обрыв

Важно: Коды ошибок указывают на проблему в цепи, но не всегда подтверждают поломку самого датчика. Требуется комплексная проверка компонентов системы зажигания.

Типичные причины выхода датчика Холла из строя

Электронные компоненты датчика подвержены естественному старению и деградации. Постоянные термические нагрузки при работе двигателя приводят к микротрещинам в пайке, разрушению кристалла полупроводника и нарушению контактов внутри корпуса. Процесс ускоряется при частых перепадах температур в подкапотном пространстве.

Механические повреждения часто возникают при некорректном монтаже или ремонте смежных узлов. Удар по корпусу датчика, чрезмерное усилие при затяжке крепежа, вибрации от изношенных подушек двигателя вызывают смещение чувствительного элемента относительно заданной позиции и повреждение внутренней схемы.

Основные факторы поломок

• Коррозия контактов: Попадание влаги или технических жидкостей (антифриз, масло) в разъем
• Перегрев: Работа вблизи перегретых элементов двигателя (выше +100°C)
• Электрические проблемы:
  • Короткое замыкание в цепи питания
  • Перепады напряжения от неисправного генератора
  • Окисление проводки
• Загрязнение: Накопление металлической стружки на чувствительной части
• Вибрационная усталость: Разрушение припоя от постоянной тряски

Внешнее воздействие	Последствия для датчика
Попадание антифриза	Электролитическая коррозия контактов
Стружка от износа распредвала	Искажение магнитного поля
Вода в подкапотном пространстве	Замыкание токопроводящих дорожек

Влияние влаги и коррозии на работоспособность датчика Холла

Попадание влаги внутрь корпуса датчика Холла или на его электрические контакты является критически опасным. Вода, выступая проводником, может создавать непредусмотренные пути для тока, вызывая короткие замыкания между контактами микросхемы, проводниками платы или выводами. Это напрямую искажает выходной сигнал датчика или полностью блокирует его генерацию.

Еще более коварным последствием влаги является развитие коррозии. Окисление металлических поверхностей – контактов разъема, выводов датчика, дорожек на печатной плате внутри корпуса – приводит к значительному увеличению их электрического сопротивления. Корродированные контакты плохо проводят ток, нарушая как питание датчика, так и передачу его импульсного сигнала в блок управления двигателем (ЭБУ).

Основные проблемы, вызванные влагой и коррозией

Вот как именно эти факторы проявляются в неисправностях:

• Нарушение герметичности: Поврежденные уплотнители, трещины в корпусе датчика или его разъеме открывают прямой путь воде и грязи.
• Коррозия контактов: Особенно подвержены окислению контакты разъема датчика и колодки жгута проводов. Это проявляется как пропадание сигнала или его нестабильность.
• Внутреннее замыкание: Вода на плате датчика замыкает элементы, приводя к постоянному высокому или низкому уровню сигнала на выходе, не соответствующему реальному положению распредвала/коленвала.
• Образование конденсата: Резкие перепады температур (например, после поездки) вызывают выпадение влаги внутри корпуса даже внешне целого датчика, что постепенно разрушает его.

Результат воздействия влаги и коррозии: ЭБУ перестает получать точные сигналы о положении валов. Это приводит к:

• Невозможности запуска двигателя (ЭБУ "не видит" ВМТ).
• Резким рывкам и провалам при разгоне (неверный расчет угла опережения зажигания и времени впрыска).
• Неустойчивой работе на холостом ходу.
• Самопроизвольной остановке двигателя.

При подозрении на неисправность датчика Холла из-за влаги, особое внимание при визуальном осмотре уделите:

Область осмотра	Признак воздействия влаги/коррозии
Корпус датчика	Трещины, сколы, повреждение уплотнителя, следы подтеков
Электрический разъем (колодка)	Зеленоватый или белесый налет (окислы), темные пятна, влага внутри
Контактные штырьки/пины	Потемнение, наличие окислов, отсутствие блеска металла

Перегрев датчика Холла: последствия и причины

Перегрев датчика Холла приводит к критическим сбоям в работе системы зажигания. При повышении температуры сверх рабочего диапазона (обычно выше +120°C) элемент генерирует искаженные сигналы или полностью прекращает передачу импульсов на коммутатор. Это провоцирует хаотичное искрообразование либо полное отсутствие искры.

Основным симптомом перегрева является внезапная остановка двигателя после непродолжительной работы, особенно в жаркую погоду или под нагрузкой. После остывания датчик может временно восстановить функциональность, но проблема будет повторяться циклически по мере нагрева силового агрегата.

Причины перегрева датчика

• Неисправность системы охлаждения двигателя: забитый радиатор, неработающий вентилятор, низкий уровень ОЖ.
• Неправильный монтаж: установка вплотную к выпускному коллектору или блоку цилиндров без термоэкрана.
• Короткое замыкание в цепи питания: подача повышенного напряжения вызывает перегрузку микросхемы.
• Механическое повреждение корпуса: нарушение герметичности ведет к проникновению влаги и окислению контактов.

Ключевые последствия перегрева:

1. Прерывистая работа двигателя ("троение") из-за пропусков зажигания.
2. Полный отказ запуска при критическом нагреве.
3. Оплавление изоляции проводов и разъема датчика.
4. Необратимое разрушение чувствительного элемента.

Диагностика температурных сбоев:

Метод проверки	Действия
Тепловой тест	Прогреть двигатель до срабатывания проблемы, измерить сопротивление датчика (должно быть 1.5-2.0 кОм при +25°C)
Контроль цепи	Проверить напряжение на разъеме (+12В) и отсутствие КЗ при работающем зажигании

Механические повреждения проводки датчика Холла

Проводка датчика Холла подвержена механическим повреждениям из-за вибраций двигателя, перетирания о острые кромки кузова или элементов подкапотного пространства, а также неаккуратного ремонта. Нарушение целостности изоляции или жил проводов приводит к обрыву цепи, короткому замыканию или нестабильному контакту.

Чаще всего повреждаются участки вблизи разъёма датчика, где провода постоянно изгибаются, или зоны контакта с подвижными деталями (например, трамблёром). Переломы жил внутри изоляции визуально незаметны, но вызывают прерывание сигнала при движении автомобиля.

Типичные места и признаки повреждений

Основные симптомы проблем с проводкой:

• Двигатель глохнет на ходу при тряске или вибрации
• Пропуски зажигания только на определённых оборотах
• Самопроизвольное изменение холостого хода при шевелении жгута проводов

Критические зоны для проверки:

1. Участок между датчиком и первым разъёмом (5-15 см от корпуса)
2. Места фиксации жгута пластиковыми хомутами (заломы изоляции)
3. Точки соприкосновения с:
   • Ремнём ГРМ
   • Кронштейнами генератора
   • Металлическими трубками

Тип повреждения	Визуальные признаки	Метод проверки
Перетёртая изоляция	Порезы, потёртости на оплётке	Осмотр на снятом жгуте
Обрыв жилы	Отсутствие видимых дефектов	Прозвонка мультиметром при изгибе провода
Короткое замыкание	Оплавленная изоляция	Замер сопротивления между соседними проводами

Важно: При замене повреждённых проводов используйте термостойкий кабель и защитные гофры, исключите натяжение жгута и обеспечьте запас длины для компенсации вибраций.

Износ внутренних компонентов датчика Холла

Износ внутренних элементов датчика Холла – ключевая причина его постепенного отказа, особенно в системах зажигания старых автомобилей. Микроэлектронная плата, чувствительный элемент и контакты подвержены естественной деградации из-за вибраций, температурных перепадов и времени. Это приводит к нестабильной генерации сигнала, напрямую влияя на работу распределителя зажигания и формирование искры.

Нарушение целостности пайки или трещины в полупроводниковом кристалле вызывают хаотичные сбои в передаче импульсов на коммутатор или ЭБУ. В результате двигатель начинает работать с перебоями даже при частичной работоспособности датчика. Характерно, что симптомы нарастают постепенно: от редких подергиваний на холостом ходу до полной невозможности запуска.

Критические последствия износа

• Искажение сигнала: ЭБУ получает неверные данные о положении вала, вызывая сбои угла опережения зажигания.
• Прерывание искрообразования: Двигатель глохнет при движении или не запускается "на холодную".
• Ложные ошибки: Фиксация в памяти ЭБУ кодов неисправностей, не связанных напрямую с датчиком (например, P0340).

Стадия износа	Симптомы
Начальная	Кратковременные провалы мощности при резком ускорении
Прогрессирующая	Затрудненный запуск, троение на высоких оборотах
Критическая	Полный отказ зажигания, блокировка стартера

Диагностика требует проверки осциллографом: "рваная" синусоида сигнала или отсутствие импульсов подтверждает износ. Замена датчика – единственное решение, так как внутренние компоненты не подлежат восстановлению. Для профилактики рекомендуется контролировать состояние трамблера: люфт вала ускоряет разрушение чувствительного элемента.

Проблемы с контактами и разъемами датчика Холла

Окисление контактов или нарушение целостности разъемов – распространенные причины сбоев в работе датчика Холла. Влага, грязь, вибрации и температурные перепады провоцируют коррозию металлических элементов, нарушая электрическую проводимость цепи.

Механические повреждения разъемов (трещины, сломанные фиксаторы) и переломы проводников ведут к прерывистому контакту. Это вызывает хаотичные перебои в передаче сигнала на ЭБУ, что проявляется как внезапные дергания или полная остановка двигателя даже на ходу.

Типовые неисправности соединений и способы диагностики

Проблема	Симптомы	Способ проверки
Окисление контактов	Неустойчивая работа на влажной погоде, пропуски зажигания	Визуальный осмотр на зеленоватый или белый налет, замер сопротивления мультиметром
Загрязнение разъема	Двигатель глохнет после езды по пыльным дорогам	Разборка разъема, очистка спиртом и сжатым воздухом
Ослабление фиксации	Самопроизвольное восстановление работы после постукивания по разъему	Покачивание подключенного разъема при работающем двигателе
Обрыв проводов	Полное отсутствие искры, код ошибки P0320	Прозвонка цепей тестером от датчика до ЭБУ

При выявлении дефектов выполните:

1. Зачистку контактов мелкой наждачной бумагой
2. Обработку токоведущих частей антикоррозийным спреем
3. Замену разъема при повреждении корпуса или фиксаторов
4. Обжимку клемм для восстановления плотного прилегания

Важно: После ремонта защитите соединение термоусадкой или диэлектрической смазкой для предотвращения повторного окисления.

Измерение сопротивления датчика мультиметром

Проверка сопротивления позволяет выявить внутренние обрывы или короткие замыкания в датчике Холла. Для этого мультиметр переводится в режим измерения сопротивления (Ω) с диапазоном 0-2 кОм. Предварительно отсоедините разъем датчика от цепи автомобиля.

Коснитесь щупами мультиметра выводов датчика согласно его распиновке (обычно указана в технической документации). Стандартная распиновка для трехконтактных датчиков: «+» питания (Vcc), выход сигнала (OUT), «-» массы (GND).

Анализ результатов

Исправный датчик демонстрирует следующие значения:

Проверяемые выводы	Ожидаемое сопротивление
Vcc ↔ GND	Бесконечность (обрыв)
OUT ↔ GND	Бесконечность (обрыв)
OUT ↔ Vcc	Бесконечность (обрыв)

Критические отклонения, указывающие на неисправность:

• Нулевое сопротивление (короткое замыкание) между любыми выводами
• Конечное низкое сопротивление (единицы-сотни Ом) между Vcc и GND

Любое значимое сопротивление между Vcc и GND (кроме бесконечности) свидетельствует о повреждении внутренней схемы датчика. Аналогично, наличие проводимости между OUT и другими контактами в режиме покоя – признак поломки.

Проверка напряжения на выходе датчика Холла

Подключите мультиметр в режиме вольтметра к сигнальному проводу датчика Холла. Красный щуп присоедините к выходному контакту разъёма датчика, чёрный – к надежной массе автомобиля (кузов или минус АКБ). Убедитесь, что питание датчика присутствует (обычно +5В или +12В между плюсовым проводом и массой).

Включите зажигание без запуска двигателя. Зафиксируйте базовое напряжение на выходе. Прокрутите коленвал стартером (или вручную через шестерни), наблюдая за показаниями мультиметра. Исправный датчик должен генерировать импульсы при прохождении шторки/зубца мимо чувствительного элемента.

Интерпретация показаний

Показания вольтметра	Состояние
0.4–1.5 В (постоянно)	Короткое замыкание или неисправность датчика
0 В (без изменений)	Обрыв сигнальной цепи или отсутствие реакции датчика
Напряжение питания (постоянно)	Внутренний обрыв датчика или залипание шторки
Импульсы 0–5 В (или 0–12 В)	Нормальная работа

Критерии исправности:

• Амплитуда импульсов должна соответствовать напряжению питания датчика
• Частота импульсов синхронизирована со скоростью вращения коленвала
• Отсутствие "провалов" напряжения между импульсами

При отсутствии осциллографа используйте светодиодный пробник: подключите его между сигнальным проводом и массой. Мигание светодиода при прокрутке коленвала подтверждает генерацию импульсов.

Тестирование сигнала осциллографом: точная диагностика

Осциллограф позволяет визуализировать форму сигнала с датчика Холла в реальном времени, что невозможно при проверке мультиметром. Это дает точное представление об амплитуде напряжения, частоте импульсов, длительности фронтов и наличии искажений или пропусков в сигнале.

Для подключения осциллографа необходимо получить доступ к сигнальным проводам датчика (обычно средний провод в разъеме трехпроводного датчика). Щупы осциллографа подключаются параллельно: массовый зажим – к "массе" автомобиля (кузов, минус АКБ), сигнальный щуп – к выходному проводу датчика. Двигатель проворачивается стартером или работает на холостом ходу.

Анализ осциллограммы

Исправный датчик Холла генерирует прямоугольные импульсы с четкими вертикальными фронтами (падение и нарастание напряжения) и горизонтальными плато (стабильное напряжение). Критически оцениваются следующие параметры:

• Амплитуда напряжения: Должна соответствовать спецификации производителя (обычно близко к 0 В в низком уровне и +5В или +12В в высоком).
• Форма импульсов: Отсутствие заваленных фронтов, "шумов", колебаний на плато или "провалов" до нуля.
• Стабильность частоты: Равномерность следования импульсов при изменении оборотов двигателя. Пропуски импульсов – явный признак неисправности.
• Соответствие моменту: Сигнал должен строго синхронизироваться с положением распределительного/коленчатого вала (проверяется по меткам).

Типичные признаки неисправности на осциллограмме:

Симптом на графике	Причина
Амплитуда импульса ниже нормы (напр., 2В вместо 5В)	Внутреннее повреждение датчика, слабое питание, плохой контакт
Искаженная форма (синусоида, пилы, заваленные фронты)	Неисправность элемента Холла, помехи в цепи, проблемы с экранировкой
Пропадание импульсов (прямая линия вместо прямоугольников)	Полный выход датчика из строя, обрыв цепи, КЗ
Нестабильная частота или длительность импульсов	Механический люфт вала, загрязнение/повреждение задающего диска, частичная неисправность датчика

Осциллографическая проверка является наиболее точным методом диагностики, позволяя отличить неисправность самого датчика Холла от проблем с питанием, "массой", проводкой или связанными узлами (например, износом подшипника распределительного вала, влияющим на зазор).

Создание тестовой имитации вращения распределительного вала

Для проверки работоспособности датчика Холла без запуска двигателя требуется создать искусственную имитацию вращения распределительного вала. Этот метод позволяет исключить другие возможные неисправности системы зажигания и точно диагностировать поломку датчика.

Имитация основывается на воссоздании магнитного поля, которое генерирует вращающийся вал с реперным диском (или экраном с прорезями). При ручном перемещении магнитного элемента в зоне чувствительности датчика Холла, исправный сенсор должен формировать импульсный сигнал.

Порядок действий для тестирования

1. Отсоедините разъём датчика Холла от штатной проводки автомобиля
2. Подключите мультиметр в режиме измерения постоянного напряжения (диапазон 0-15 В) к сигнальному проводу датчика
3. Используйте постоянный магнит (например, неодимовый) или металлическую пластину для имитации вращения:
   • Для датчиков щелевого типа – плавно перемещайте пластину через прорезь
   • Для датчиков с торцевым чувствительным элементом – подносите/удаляйте магнит к корпусу сенсора

Тип реакции датчика	Напряжение на мультиметре	Диагноз
Корректная работа	0 В → 8-12 В → 0 В	Датчик исправен
Отсутствие реакции	Постоянное 0 В или 12 В	Неисправность датчика
Нестабильное изменение	Скачки, неполное напряжение	Повреждение проводки или сенсора

Важно: при использовании магнита соблюдайте осторожность – резкие движения могут повредить чувствительный элемент. Для датчиков с экраном вращения перемещайте имитатор со скоростью, соответствующей холостому ходу (20-40 циклов/сек).

Как проверить датчик Холла без специальных инструментов

При отсутствии мультиметра или осциллографа проверку датчика Холла можно выполнить подручными средствами. Основной принцип диагностики основан на имитации его сигнала и наблюдении за реакцией системы зажигания.

Самый доступный метод – создание искры вручную для проверки работоспособности коммутатора и катушки зажигания. Это поможет косвенно определить, является ли датчик Холла причиной неисправности.

Пошаговая проверка имитацией сигнала

Подготовка:

1. Снимите крышку трамблера и отсоедините разъем датчика Холла
2. Включите зажигание, но не запускайте двигатель

Метод №1 (искровой тест):

• Возьмите кусок провода, зачистите 1-2 см изоляции на концах
• Один конец подключите к центраному высоковольтному проводу катушки
• Другой конец приблизьте к "массе" (металлу двигателя) на 5-7 мм
• Коротко замкните контакты разъема датчика Холла металлическим предметом (отверткой)
• При исправных катушке и коммутаторе между проводом и массой появится искра

Метод №2 (проверка лампочкой):

1	Подключите автомобильную лампочку (5 Вт) между сигнальным проводом датчика и "+" АКБ
2	Вручную прокрутите двигатель стартером
3	Наблюдайте за лампочкой: мерцание указывает на исправность датчика

Интерпретация результатов:

• Искра/мерцание есть – датчик Холла неисправен
• Искры/мерцания нет – проблема в коммутаторе или катушке зажигания

Использование запасного датчика для быстрой проверки

При подозрении на неисправность датчика Холла, наличие запасного устройства позволяет оперативно провести диагностику без специального оборудования. Замените оригинальный датчик новым, предварительно убедившись в его исправности и соответствии модели автомобиля.

После установки запасного датчика проверьте реакцию двигателя: запустите мотор и оцените работу на разных оборотах. Устойчивый запуск, отсутствие рывков и стабильные холостые ходы подтвердят неисправность старого компонента.

Порядок действий

1. Отсоедините аккумуляторную клемму для безопасности
2. Снимите корпус трамблера (для систем зажигания с распределителем)
3. Аккуратно демонтируйте подозрительный датчик, открутив крепления
4. Установите запасной датчик, соблюдая ориентацию разъема
5. Соберите узел в обратной последовательности

Критерии оценки результата:

Симптом до замены	Ожидаемый результат с исправным датчиком
Двигатель не запускается	Устойчивый пуск без дополнительных усилий
Рывки при разгоне	Плавный набор оборотов
Глохнет на холостом ходу	Стабильная работа без вибраций

Если симптомы неисправности сохраняются после замены, ищите проблемы в связанных системах: проверьте целостность проводки, контакты разъема, состояние бегунка трамблера или модуля зажигания. Ложные показания могут вызывать повреждения изоляции проводов или окисление контактов.

Диагностика с помощью светодиодного тестера

Светодиодный тестер позволяет проверить генерацию импульсов датчика Холла без специализированного оборудования. Для работы потребуется самодельный или готовый тестер с токоограничивающим резистором (500-1000 Ом), подключенный последовательно со светодиодом.

Перед проверкой снимите разъем датчика Холла и включите зажигание. Убедитесь в наличии питающего напряжения на соответствующих контактах разъема с помощью мультиметра (обычно +12В и масса).

1. Подключите щупы тестера между сигнальным проводом датчика и массой автомобиля согласно распиновке (полярность светодиода важна).
2. Попросите помощника прокрутить двигатель стартером.
3. Наблюдайте за светодиодом во время прокрутки:
   • Исправный датчик: светодиод ритмично мигает
   • Неисправный датчик: свечение отсутствует или не мигает

Важно: При отсутствии мигания проверьте целостность проводки от датчика к коммутатору. Если импульсы есть – проблема в других компонентах системы зажигания.

Проверка целостности проводов питающей цепи

Отсоедините разъем датчика Холла и включите зажигание. С помощью мультиметра в режиме вольтметра измерьте напряжение между контактом "+" разъема и массой автомобиля. Нормальное значение должно соответствовать бортовому напряжению (≈12В). Отсутствие напряжения указывает на обрыв в цепи питания.

Проверьте целостность провода "массы", подключив один щуп мультиметра к минусовой клемме АКБ, а второй к контакту "-" разъема датчика. Звуковой сигнал тестера или сопротивление близкое к 0 Ом подтверждает исправность. Бесконечное сопротивление свидетельствует об обрыве "земляного" провода.

Пошаговая диагностика проводки

1. Визуально осмотрите провода на трещины, оплавления и перетирания
2. Проверьте фиксацию разъемов и контактов на окисление или коррозию
3. Протестируйте цепь сигнального провода:
   • Отсоедините разъемы с обеих сторон (датчик и ЭБУ)
   • Измерьте сопротивление между концами провода мультиметром

Параметр	Нормальные значения	Признак неисправности
Напряжение питания	12-14В	0В или скачки напряжения
Сопротивление массы	0-0.5 Ом	>1 Ом или обрыв (∞)
Сопротивление сигнального провода	0-0.3 Ом	Обрыв (∞) или КЗ на массу (0 Ом)

Анализ сопротивления экранирующей оболочки проводов

Экранирующая оплетка кабеля датчика Холла критически важна для защиты слабого выходного сигнала от воздействия электромагнитных помех, генерируемых системой зажигания, генератором и другим бортовым электрооборудованием. Повреждение или нарушение целостности этого экрана (обрыв, коррозия, плохой контакт с массой) приводит к проникновению помех в сигнальную цепь, что вызывает искажение импульсов, считываемых блоком управления двигателем или коммутатором.

Некорректные импульсы интерпретируются ЭБУ как ложные данные о положении/частоте вращения распредвала или коленвала, вызывая симптомы: дергание при движении из-за неправильного угла опережения зажигания или момента впрыска, неустойчивый холостой ход, трудности с запуском двигателя (ЭБУ "не видит" момент для искры или впрыска) или полную невозможность запуска. Эти симптомы легко спутать с неисправностью самого датчика.

Проверка целостности экранирующей оплетки

Для диагностики проблемы с экраном потребуется мультиметр в режиме измерения сопротивления (Ом). Проверка выполняется в следующем порядке:

1. Отсоедините разъем датчика Холла и разъем, к которому подключается его жгут на стороне ЭБУ/коммутатора.
2. Определите контакт экранирующей оплетки внутри разъемов. Обычно это металлическая оплетка вокруг сигнальных проводов, соединенная с отдельным контактом в разъеме или непосредственно с корпусом разъема/массой автомобиля.
3. Установите один щуп мультиметра на надежную "массу" двигателя или кузова (очищенную от грязи и краски точку).
4. Вторым щупом поочередно коснитесь контакта экрана в разъеме датчика Холла, а затем контакта экрана в противоположном разъеме (на стороне ЭБУ/коммутатора).

Интерпретация результатов измерения:

Показание мультиметра	Состояние экранирующей оплетки	Действия
0.1 - 5 Ом	Экранирующая оплетка исправна, имеет отличный контакт с "массой" автомобиля.	Проблема не в экране. Ищите неисправность в другом месте.
Сотни Ом - единицы кОм	Плохой контакт экрана с "массой" (коррозия, окисление, ослабление крепления).	Необходимо найти и зачистить точку контакта экрана с кузовом/двигателем, проверить надежность соединения.
Очень высокое сопротивление (десятки кОм и более) или "OL" (Обрыв)	Обрыв в экранирующей оплетке или полное отсутствие контакта с "массой".	Требуется тщательный осмотр жгута проводов на предмет механических повреждений, перетираний, обрыва. Необходим ремонт или замена жгута/экрана.

Проверка сопротивления экрана является обязательным этапом диагностики при подозрении на неисправность датчика Холла, особенно если визуальный осмотр жгута не выявил явных повреждений, а симптомы указывают на помехи в сигнальной цепи. Устранение проблем с экранировкой часто полностью восстанавливает корректную работу системы зажигания и впрыска.

Осмотр визуального состояния датчика Холла и креплений

Тщательно осмотрите корпус датчика Холла на предмет механических повреждений: трещин, сколов, глубоких царапин или следов сильного удара. Обратите внимание на состояние пластиковых элементов (если они есть) и металлической части корпуса. Любое нарушение целостности корпуса может свидетельствовать о внутреннем повреждении чувствительного элемента или схемы датчика.

Проверьте состояние электрического разъема датчика и его колодки. Ищите признаки окисления (белый, зеленый или синеватый налет) или коррозии на контактных штырях/ножках датчика и внутри разъема на жгуте проводов. Убедитесь, что контакты не погнуты и не деформированы. Осмотрите сами провода, идущие к датчику, на предмет потертостей изоляции, перегибов, оплавлений или разрывов.

Контроль надежности крепления и чистоты

Ключевым моментом является проверка надежности крепления датчика. Убедитесь, что датчик плотно зафиксирован на своем посадочном месте с помощью болтов или винтов. Попробуйте (осторожно, без чрезмерных усилий) пошевелить корпус датчика рукой. Если датчик болтается или крепежные элементы ослаблены, это приведет к изменению критического воздушного зазора между датчиком и синхродиском (реперным диском) на валу распределителя или коленвала. Нестабильный сигнал из-за вибрации – частая причина дергания двигателя.

Особое внимание уделите чистоте рабочей зоны датчика. Убедитесь, что на корпусе датчика и на поверхности синхродиска (зубчатого диска или диска с прорезями/окнами), мимо которого он работает, отсутствуют:

• Слой масла или технических жидкостей
• Скопления грязи, пыли или металлической стружки
• Следы ржавчины на самом диске

Загрязнения или коррозия на синхродиске могут препятствовать правильному формированию магнитного поля датчиком Холла и искажать его выходной сигнал, приводя к сбоям в работе системы зажигания.

Трещины и деформации корпуса датчика Холла

Трещины в корпусе датчика возникают из-за механических повреждений, вибраций двигателя или перепадов температур. Даже микроскопические повреждения нарушают герметичность, позволяя влаге, пыли и техническим жидкостям проникать внутрь. Это вызывает коррозию контактов, замыкание электронных компонентов и искажение сигналов, поступающих на ЭБУ.

Деформация корпуса обычно происходит при некорректном монтаже (перетяжка крепежных болтов) или ударах. Искривление смещает чувствительный элемент относительно магнитного поля, меняет зазор между датчиком и синхродиском. В результате генерируется нестабильный импульсный сигнал, что провоцирует сбои в работе системы зажигания или впрыска.

Последствия и методы диагностики

Характерные симптомы при повреждении корпуса:

• Рывки при разгоне из-за пропусков зажигания
• Самопроизвольная остановка двигателя на холостом ходу
• Затрудненный запуск ("схватывает" через 5-10 секунд)

Способы визуального контроля:

1. Снять датчик и осмотреть корпус под яркой лампой, используя лупу
2. Проверить целостность уплотнительных колец и посадочной поверхности
3. Измерить зазор между датчиком и шторкой ротора щупом (параметры уточнять в мануале авто)

Тип дефекта	Риск для системы	Решение
Скол возле разъема	Короткое замыкание проводки	Замена датчика
Выпуклость на монтажной плоскости	Некорректный зазор	Шлифовка запрещена - только замена

Чистка контактов от окислов и загрязнений

Загрязнение или окисление контактов датчика Холла нарушает передачу сигнала на ЭБУ, что приводит к дерганию двигателя, пропускам зажигания или невозможности запуска. Даже при исправном датчике грязные контакты блокируют корректную работу системы зажигания.

Очистка контактов – обязательный этап диагностики при подозрении на неисправность датчика Холла. Игнорирование этого шага может привести к замене рабочего компонента и неоправданным расходам.

Порядок очистки контактов

1. Отсоедините разъем датчика Холла. Снизьте давление на фиксатор, аккуратно нажав на язычок, и плавно потяните колодку в сторону от корпуса датчика.
2. Визуально осмотрите контакты. Ищите:
   • Зеленоватый или белый налет (окислы)
   • Потемнение металла
   • Масляные пятна или грязь
   • Следы коррозии
3. Очистите контакты:
   • Используйте ватную палочку или мягкую кисть, смоченную в очистителе контактов (WD-40, спирт, специальный аэрозоль).
   • Аккуратно протрите металлические штырьки/пластины в разъеме и гнездах датчика.
   • Удалите остатки чистящего средства сухой чистой тканью.
4. Проверьте плотность соединения. Убедитесь, что фиксатор разъема не сломан, а контакты не разогнуты. При необходимости аккуратно подогните штырьки тонкой отверткой.
5. Нанесите защитный состав (опционально). После высыхания обработайте контакты токопроводящей смазкой или силиконовым спреем для предотвращения окисления.
6. Плотно зафиксируйте разъем. Убедитесь в четком срабатывании защелки при подключении.

Важно: Не используйте наждачную бумагу, нож или абразивы – они повредят защитное покрытие контактов. При сильной коррозии замените разъем целиком.

Диагностика трамблера при подозрении на датчик Холла

При появлении симптомов, указывающих на неисправность датчика Холла (дергание двигателя, проблемы с запуском), диагностика трамблера становится критическим этапом. Комплексная проверка узла позволяет исключить механические повреждения компонентов распределителя зажигания, которые могут имитировать или усугублять признаки поломки датчика.

Трамблер объединяет датчик Холла с механическими элементами (валом, кулачком, центробежным регулятором, крышкой). Важно проверить не только электрические параметры датчика, но и состояние всего узла, так как люфты, трещины или загрязнения напрямую влияют на формирование импульсов зажигания и работу двигателя.

Порядок диагностики трамблера

Визуальный осмотр:

• Крышка трамблера: Снимите и проверьте на наличие трещин, следов пробоя («дорожек»), окисления или нагара на контактах внутри и снаружи.
• Бегунок (ротор): Осмотрите на предмет прогара, износа контактной пластины, следов коррозии под пружиной.
• Корпус и вал: Проверьте наличие люфта вала трамблера в продольном и радиальном направлении (покачивая рукой). Значительный люфт нарушает зазор датчика Холла.
• Разъемы и провода: Убедитесь в отсутствии окислов на разъеме датчика Холла и его проводке, отсутствии переломов или оплавлений проводов.

Проверка зазора датчика Холла:

1. Снимите крышку трамблера и бегунок.
2. Поверните коленвал до положения, когда металлическая шторка (ножа) на валу трамблера находится точно в прорези датчика Холла.
3. Проверьте зазор между шторкой и торцевой частью датчика с помощью щупа (точное значение указано в мануале авто, обычно 0.2-0.4 мм).
4. Отрегулируйте зазор (если конструкция позволяет), ослабляя крепежные винты датчика и аккуратно смещая его.

Тестирование датчика Холла мультиметром:

Действие	Норма	Признак неисправности
Подать +12В и "массу" на соответствующие контакты разъема датчика	Напряжение питания стабильно	Скачки или отсутствие напряжения
Измерить напряжение на сигнальном проводе (при вращении вала трамблера вручную)	~0.4В (шторка в прорези) → ~9-12В (прорезь свободна)	Отсутствие перепадов, постоянный 0В или +12В

Дополнительные проверки:

• Центробежный регулятор: Прокручивая вал, убедитесь, что грузики двигаются свободно, без заеданий, и возвращаются пружинами.
• Вакуумный регулятор: Проверьте целостность вакуумного шланга и работу диафрагмы (потянув за шток при снятом шланге).

После диагностики соберите трамблер в обратном порядке, уделяя внимание чистоте контактов и правильной установке бегунка. Если датчик Холла признан неисправным, его необходимо заменить.

Сравнение показаний датчика Холла с номинальными значениями

После получения фактических параметров работы датчика Холла необходимо сопоставить их с эталонными величинами, указанными производителем в технической документации на конкретную модель автомобиля. Номинальные значения варьируются в зависимости от конструкции системы зажигания, марки авто и года выпуска.

Основные проверяемые параметры включают сопротивление обмотки, выходное напряжение в состоянии покоя и при вращении распредвала, а также форму импульса. Отклонения от спецификаций свидетельствуют о неисправности элемента.

Ключевые параметры для сопоставления

Параметр	Типичное номинальное значение	Отклонение при неисправности
Сопротивление обмотки	0.8-1.5 кОм	Обрыв (∞) или КЗ (≈0 Ом)
Напряжение холостого хода	≈0.4-0.6 В	Отсутствие сигнала или >1.5В
Амплитуда импульса	8-15 В	Снижение до 3-5В
Частота импульсов	Соответствует об/мин коленвала	Пропуск импульсов

Критичные расхождения:

• Отсутствие импульсов при вращении двигателя стартером
• Разница амплитуды >30% от номинала
• Нестабильная частота сигнала

При несоответствии 2-х и более параметров датчик подлежит замене. Если показания находятся в допустимом диапазоне, ищите проблемы в связанных системах: проводке, коммутаторе или катушке зажигания.

Как устранить ложные срабатывания датчика Холла

Ложные срабатывания датчика Холла часто возникают из-за электромагнитных помех, повреждённой проводки или нарушения контактов. Нестабильный сигнал приводит к сбоям в работе зажигания, проявляющимся рывками автомобиля или проблемами с запуском двигателя.

Для устранения неполадок требуется последовательная проверка цепи датчика и смежных компонентов. Игнорирование симптомов может вызвать полный отказ системы зажигания и повреждение каталитического нейтрализатора.

Порядок диагностики и устранения неисправностей

Выполните следующие действия для локализации проблемы:

1. Проверка контактов и разъёмов
   • Отсоедините колодку датчика, осмотрите контакты на окисление или коррозию
   • Очистите контакты сжатым воздухом или специальным очистителем
   • Проверьте фиксацию разъёма – неплотное соединение вызывает прерывистый сигнал
2. Диагностика проводки
   • Прозвоните провода тестером на обрыв и короткое замыкание
   • Осмотрите изоляцию на участках возле выпускного коллектора
   • Замените перетёртые или оплавленные провода, используя термостойкую изоляцию
3. Защита от электромагнитных помех
   • Проложите провода датчика подальше от высоковольтных кабелей
   • Установите ферритовые кольца-фильтры на сигнальный провод
   • Проверьте экранирование – при его повреждении замените жгут целиком

Контроль рабочего зазора критичен для корректной работы. Используя немагнитный щуп, проверьте расстояние между датчиком и синхродиском. Регулируйте зазор согласно техническим требованиям вашего авто (обычно 0.3–1.5 мм).

Параметр	Нормальное значение	Признак нарушения
Сопротивление изоляции	>50 МОм	Пробой на массу
Напряжение питания	5V ±0.5V	Колебания более 0.2V
Амплитуда сигнала	0–5V (чёткий перепад)	Плавные переходы между состояниями

Если перечисленные меры не устраняют проблему, выполните тестирование датчика мультиметром или осциллографом. При обнаружении неисправности замените датчик, используя термопасту для улучшения теплоотвода.

Проверка магнитного поля вокруг датчика

Магнитное поле – ключевой фактор работы датчика Холла. Его отсутствие или нестабильность напрямую влияют на формирование сигнала для системы зажигания или впрыска. Необходимо убедиться, что магнитное поле генерируется с достаточной силой и имеет правильную ориентацию относительно чувствительного элемента датчика.

Проверка целостности и положения магнита (ротора распределителя, задающего диска) обязательна. Повреждения, смещение, загрязнение металлической стружкой или ослабление крепления магнита – распространенные причины отсутствия поля. Механические удары или старение также могут привести к деградации магнитных свойств.

Методы проверки магнитного поля

• Визуальный осмотр магнита: Ищите явные сколы, трещины или следы смещения на задающем диске/роторе. Убедитесь, что магнит плотно закреплен и вращается без биения.
• Проверка металлической отверткой (или мелким стальным предметом):
  1. Снимите датчик Холла из его посадочного места в распределителе/на корпусе.
  2. Включите зажигание (двигатель не запускайте).
  3. Медленно вращайте коленчатый вал вручную (ключом за болт шкива коленвала) или стартером (кратковременно).
  4. Подносите жало маленькой стальной отвертки к тому месту на вращающейся части (задающем диске, роторе), где должен находиться магнит.
  5. Наблюдайте: при прохождении магнита мимо зоны проверки отвертка должна четко притягиваться с ощутимой силой. Отсутствие притяжения или очень слабое притяжение указывает на проблему с магнитом.
• Проверка тестером (мультиметром): Некоторые цифровые мультиметры имеют функцию измерения магнитного поля (mG, Гаусс). Если функция доступна:
  • Переключите тестер в соответствующий режим.
  • Расположите щуп прибора в зоне действия магнита на вращающейся части.
  • Проворачивайте двигатель вручную и фиксируйте показания. Значения должны существенно меняться при прохождении магнита мимо щупа.

Признак при проверке	Возможная причина
Отсутствие притяжения стального предмета	Сильно ослабленный магнит, размагничивание, поломка магнита/ротора
Слабое притяжение	Частичное размагничивание, загрязнение магнита металлической пылью
Притяжение есть, но сигнал датчика отсутствует	Неисправность самого датчика Холла, обрыв проводки, плохой контакт

При обнаружении проблем с магнитным полем (отсутствие, слабость) требуется замена задающего диска, ротора распределителя или магнита. Попытки восстановить намагниченность обычно неэффективны. После замены обязательна повторная проверка поля и сигнала датчика.

Тестирование при различных температурах двигателя

Неисправность датчика Холла часто проявляется только при определенных температурных режимах. Холодный двигатель может маскировать проблему, тогда как на прогретом моторе возникают сбои в работе системы зажигания. Аналогично, неполадки иногда заметны исключительно "на холодную", исчезая после нагрева корпуса датчика до рабочей температуры.

Для точной диагностики выполните двухэтапную проверку. Сначала проведите тесты при остывшем двигателе (20-25°C), затем повторите процедуру после полного прогрева мотора до рабочей температуры (90-95°C). Фиксируйте показатели на каждом этапе для сравнения.

Порядок температурного тестирования

1. Холодный двигатель:
   • Измерьте сопротивление датчика мультиметром (сравните с нормативами производителя)
   • Проверьте выходное напряжение при прокрутке стартером (исправный датчик: 0,4-11 В)
2. Прогретый двигатель:
   • Повторите замеры напряжения и сопротивления при 80-95°C
   • Обратите внимание на плавность изменения показателей при нагреве

Температурный режим	Критичные отклонения
На холодную (+25°C)	Отсутствие сигнала, нулевое сопротивление
На горячую (+90°C)	Скачки напряжения, обрыв сигнала при вибрации

Важно: При прогреве датчика свыше 65°C характерны "плавающие" неисправности. Если показатели мультиметра резко меняются при нагреве или остывании – датчик требует замены. Особое внимание уделите моменту достижения 70-80°C, когда термочувствительные компоненты чаще всего выходят из строя.

Диагностика перебоев сигнала в динамическом режиме

Динамическая диагностика датчика Холла требует проверки его сигнала при вращении коленчатого вала двигателя. Статичные замеры напряжения часто не выявляют периодические сбои, характерные для проблем типа "машина дергается". Для корректной оценки сигнал необходимо снимать непосредственно во время прокрутки стартером или работы мотора.

Основным инструментом служит осциллограф, подключенный к сигнальному проводу датчика. Мультиметр в режиме постоянного напряжения может фиксировать только факт наличия/отсутствия сигнала, но не отражает кратковременные провалы или искажение импульсов. Критически важно анализировать форму, амплитуду и стабильность генерируемых импульсов под нагрузкой.

Порядок диагностики осциллографом:

1. Подключите щупы осциллографа: масса – к кузову авто, сигнальный – к центральному проводу разъема датчика Холла.
2. Включите зажигание и прокрутите двигатель стартером (или запустите мотор при возможности).
3. Проанализируйте осциллограмму на экране, обращая внимание на ключевые параметры:

• Форма импульсов – должна быть прямоугольной, без завалов фронтов или "шумовых" пиков.
• Амплитуда напряжения – сравнивается с нормой для модели авто (обычно 0-5В или 0-12В).
• Равномерность – интервалы между импульсами обязаны быть идентичными.
• Стабильность – отсутствие пропусков импульсов или "плавающих" колебаний при изменении оборотов.

Типовые неисправности на осциллограмме:

Симптом на графике	Возможная причина	Следствие для двигателя
Периодические пропуски импульсов	Трещины на магнитопроводе, люфт вала	Рывки при разгоне, троение
Снижение амплитуды импульсов	Загрязнение/повреждение чувствительного элемента	Неустойчивый холостой ход
Искажение формы сигнала	Пробой внутренних компонентов датчика	Затрудненный пуск, детонация
Полное отсутствие сигнала при вращении	Обрыв цепи, критический выход из строя	Двигатель не заводится

Важно: При диагностике обязательно проверяйте целостность экранирующей оплетки сигнального провода и отсутствие паразитных наводок от высоковольтных систем. Случайные помехи могут имитировать неисправность датчика. Для исключения влияния проводки временно проложите новый экранированный кабель от датчика к осциллографу.

Меры предосторожности при работе с электроникой авто

Работа с электронными компонентами автомобиля требует строгого соблюдения правил безопасности. Неправильные действия могут повредить дорогостоящие узлы, системы управления или привести к травмам.

Электроника современных автомобилей чувствительна к перепадам напряжения, статическому электричеству и механическим воздействиям. Соблюдение приведенных ниже мер минимизирует риски при диагностике или замене датчиков, таких как датчик Холла.

Основные правила безопасности

1. Отсоедините аккумулятор: Перед началом работ с любой электроникой обязательно снимите отрицательную клемму с аккумуляторной батареи. Это исключит риск короткого замыкания и подачи напряжения на цепи.
2. Используйте инструмент с изолированными ручками: Все отвертки, щупы мультиметра и пассажи должны иметь неповрежденную изоляцию для защиты от удара током.
3. Снимайте статическое электричество: Перед прикосновением к электронным блокам (ЭБУ, датчикам) дотроньтесь до неокрашенной металлической части кузова авто. Используйте антистатический браслет при работе с чувствительными компонентами.
4. Избегайте влаги: Не проводите работы при повышенной влажности или под дождем. Вода – отличный проводник и может вызвать короткое замыкание.
5. Следите за изоляцией проводов: Не допускайте контакта оголенных проводов друг с другом или с кузовом авто. Восстанавливайте поврежденную изоляцию термоусадкой или изолентой сразу.

Дополнительные рекомендации

• Не прикладывайте чрезмерное усилие при отсоединении разъемов – используйте фиксатор, если он предусмотрен конструкцией.
• Не проверяйте цепь "на искру" – это может вывести из строя ЭБУ или другие компоненты.
• При замене датчиков используйте детали с правильными каталожными номерами – несовместимость может повредить управляющую цепь.
• Если требуется пайка, применяйте маломощный паяльник (до 40Вт) с заземленным жалом и работайте быстро, чтобы не перегреть элемент.

Действие	Риск при несоблюдении	Мера предотвращения
Работа при подключенном АКБ	Короткое замыкание, возгорание, повреждение ЭБУ	Обязательное снятие "минусовой" клеммы
Использование неисправного мультиметра	Некорректные показания, перегрузка цепи	Проверка исправности прибора перед работой
Применение металлических инструментов без изоляции	Случайное замыкание контактов, удар током	Использование инструмента с диэлектрическими рукоятками

Необходимые инструменты для самостоятельной проверки

Для проверки датчика Холла потребуются базовые измерительные инструменты и простейшее оборудование, доступное большинству автовладельцев.

Отсутствие профессиональных диагностических сканеров компенсируется использованием мультиметра и подручных приспособлений для контроля сигналов.

• Цифровой мультиметр – для замера напряжения, сопротивления и проверки целостности цепи
• Контрольная лампа 12В с проводами-«крокодилами» – для быстрой проверки наличия питания
• Набор отверток (плоская и крестовая) – для демонтажа защитного кожуха трамблера
• Ключи рожковые (размеры 8-13 мм) – для откручивания крепежных элементов
• Плоскогубцы – для работы с клеммами и фиксаторами разъемов
• Кусачки/изолента – для временного ремонта поврежденной проводки
• Тестер для датчиков Холла (опционально) – специализированное устройство для точной диагностики

Когда замена датчика неизбежна: критерии оценки

Замена датчика Холла становится обязательной при наличии необратимых физических повреждений. К ним относятся глубокие царапины, сколы или трещины на корпусе, нарушение герметичности, а также следы перегрева (оплавление пластика, потемнение компонентов). В таких случаях восстановление работоспособности устройства невозможно.

Электрические параметры датчика должны строго соответствовать спецификациям производителя. Если диагностика мультиметром или осциллографом выявляет:

• Отсутствие импульсов напряжения на сигнальном проводе при вращении распредвала/коленвала
• Постоянное наличие напряжения на выходе (например, 0В или 12В) без изменения
• Значения сопротивления обмоток, выходящие за пределы допустимого диапазона

– датчик подлежит замене. Повторная проверка после очистки контактов и разъёмов подтверждает необходимость установки нового элемента.

Дополнительные индикаторы критического состояния

Критерий	Последствия для системы
Отказ двигателя запускаться (искра/топливо подаются)	ЭБУ не получает данные о положении валов, блокируя впрыск и зажигание
Регулярные "провалы" при разгоне (рывки, дергания)	Некорректный сигнал нарушает синхронизацию форсунок и катушек зажигания
Самопроизвольная остановка работающего двигателя	Полная потеря сигнала в движении вызывает аварийное отключение

Если проблемы проявляются после нагрева датчика (например, при +50°C и выше), а "на холодную" двигатель работает нормально – это указывает на термическое повреждение полупроводникового элемента. Эксплуатация с таким дефектом недопустима.

Окончательное решение принимается после комплексной проверки:

1. Исключение неисправностей смежных систем (катушки, свечи, ДПКВ)
2. Подтверждение ошибок сканером OBD-II (например, P0340, P0365)
3. Визуальный осмотр трассы проводки на предмет обрывов/замыканий

Рекомендации по выбору нового датчика Холла

Неправильный выбор датчика Холла может привести к повторному появлению проблем с запуском двигателя и неравномерной работой на всех режимах. Установка некачественного или неподходящего датчика не только не устранит неисправность, но и способна вызвать дополнительные сбои в работе системы зажигания и электронного управления двигателем.

При подборе замены вышедшему из строя датчику Холла в первую очередь необходимо ориентироваться на оригинальные каталожные номера (OEM) производителя вашего автомобиля. Если приобрести оригинальную запчасть нет возможности, следует тщательно подбирать аналог, обращая внимание на производителя, технические параметры и отзывы о надежности конкретной модели датчика.

Критерии выбора

1. Оригинальные коды (OEM): Используйте VIN-код автомобиля для поиска точного каталожного номера. Оригинальные датчики гарантируют полное соответствие заводским требованиям.
2. Проверенные производители: Выбирайте продукцию известных брендов (Bosch, Hella, Delphi, Beru). Избегайте безымянных аналогов сомнительного качества.
3. Технические параметры: Убедитесь в совпадении:
   • Рабочего напряжения (обычно 5В или 12В)
   • Типа выходного сигнала (цифровой/аналоговый)
   • Конфигурации разъема и длины проводов

Критерий	Проверка
Совместимость	Сравните маркировку старого датчика с новой деталью
Защита	Корпус должен иметь пыле-/влагозащиту (IP-класс)
Температурный диапазон	Соответствует спецификации двигателя (обычно -40°C до +150°C)

Гарантия и упаковка: Требуйте предоставления гарантийного талона. Оригинальные и качественные аналоги всегда поставляются в фирменной упаковке с защитными стикерами.

Особенности установки датчика Холла на разные модели авто

Процедура установки датчика Холла существенно варьируется в зависимости от марки, модели автомобиля и типа системы зажигания (трамблерная или бестрамблерная). Ключевое значение имеет точное позиционирование элемента относительно задающего диска или ротора, а также обеспечение корректного зазора между ними. Несоблюдение спецификаций производителя гарантированно приведет к некорректной работе двигателя или полному отказу запуска.

Критически важно использовать оригинальные крепежные элементы (болты, скобы, прокладки), так как их геометрия напрямую влияет на правильность положения датчика. Любые отклонения, вызванные самодельными или неподходящими деталями, нарушат формирование импульсов. Перед фиксацией необходимо тщательно очистить посадочное место от грязи, металлической стружки и следов старой прокладки.

Основные различия по типам систем

• Классические трамблеры (ВАЗ, ГАЗ, старые иномарки): Датчик монтируется внутрь корпуса распределителя зажигания. Требует синхронизации момента установки с положением вала трамблера (метки ГРМ). Регулировочные прорези позволяют незначительно поворачивать корпус для точной настройки момента искрообразования.
• Бестрамблерные системы (DIS, COP - большинство современных авто): Датчик крепится непосредственно на блоке двигателя или кронштейне напротив задающего колеса распредвала/коленвала. Зазор (обычно 0.3-1.5 мм) строго регламентирован, часто регулируется неподвижными прокладками или конструкцией кронштейна. Положение фиксированное, без возможности вращения.
• Интегрированные в подшипник/датчик положения распредвала (CPK): Встречается на некоторых BMW, VAG. Датчик Холла объединен в одном корпусе с датчиком фаз. Установка требует аккуратной запрессовки в посадочное место с обязательной заменой уплотнительного кольца. Ориентация коннектора строго задана.

Марка/Модель	Особенность установки	Критичный параметр
ВАЗ (классика, 2108-2115)	Регулировка зазора (0.3-0.5 мм) поворотом пластины внутри трамблера после ослабления крепежных винтов	Совпадение меток вала трамблера при установке
VW Golf/Jetta (1.8T, 2.0)	Фиксированный зазор (0.7-1.3 мм) обеспечивается прокладкой под кронштейн датчика коленвала (G28)	Толщина штатной регулировочной прокладки (не подлежит замене произвольной)
BMW E39 (M52/M54)	Датчик распредвала (интегрированный Холл) устанавливается в тыльную часть головки блока. Требует специального съемника для демонтажа подшипника.	Целостность уплотнения и ориентация фиксатора разъема

Общие рекомендации для всех моделей: Перед монтажом нового датчика проверьте состояние задающего ротора (целостность зубьев, отсутствие биения). Подключайте разъем только после полной фиксации датчика до характерного щелчка. Избегайте контакта чувствительного элемента с магнитными предметами. После установки обязательно выполните проверку осциллографом или диагностическим сканером для контроля формы и частоты сигнала.

Профилактика поломок: как продлить срок службы датчика Холла

Регулярная профилактика – ключ к стабильной работе датчика Холла и предотвращению внезапных отказов. Основное внимание уделяется защите от влаги, грязи, перегрева и вибраций, которые разрушают чувствительную электронику и магнитные элементы.

Соблюдение простых правил эксплуатации и обслуживания значительно снижает риск выхода датчика из строя. Важно минимизировать воздействие агрессивных сред и механических нагрузок на корпус и контакты устройства.

Основные меры профилактики

• Защита от влаги и коррозии: Обрабатывайте разъем датчика и его корпус специальным водоотталкивающим спреем (WD-40 или аналог). Регулярно проверяйте целостность уплотнительных колец.
• Чистота в подкапотном пространстве: Своевременно удаляйте масляные подтеки, грязь и дорожные реагенты в зоне установки датчика. Избегайте попадания на него струи воды под высоким давлением при мойке.
• Контроль состояния проводки: Осматривайте жгут проводов к датчику на предмет перетираний, оплавлений или окисления контактов. Фиксируйте провода хомутами, исключая натяжение и вибрацию.

1. Избегайте перегрева: Не допускайте работы двигателя с перебоями в зажигании (калильное зажигание, детонация), вызывающей локальный перегрев в трамблере.
2. Качественное электропитание: Следите за исправностью реле и предохранителей системы зажигания. Резкие скачки напряжения в бортовой сети повреждают электронную начинку датчика.
3. Аккуратность при ремонте: Не бейте по корпусу распределителя зажигания при демонтаже. При замене датчика используйте неметаллические инструменты во избежание повреждения магнита.

Список источников

Информация о диагностике и симптомах неисправности датчика Холла основана на технической документации и экспертных материалах по автомобильным системам зажигания. Точность данных обеспечивается анализом инженерных руководств и практических методик проверки.

Следующие источники содержат детальные описания принципов работы, типовых признаков поломки датчика Холла и процедур его тестирования мультиметром или осциллографом. Они включают официальные справочники производителей и профильные технические издания.

1. Руководство по ремонту и обслуживанию автомобилей Bosch (раздел "Системы зажигания")
2. Технический справочник "Автомобильные датчики" под редакцией И. П. Борщова
3. Статья "Диагностика датчиков Холла в бесконтактных системах зажигания" в журнале Автоэлектрик
4. Учебное пособие "Электрооборудование автомобилей" В. А. Долженкова
5. Материалы технического семинара "Неисправности электронных систем управления двигателем" (Nissan Technical Europe)
6. Протоколы испытаний датчиков Холла от исследовательской лаборатории Automotive Components Testing

Видео: КАК ПРОВЕРИТЬ ДАТЧИК ХОЛЛА


• Как отполировать машину - полная инструкция от А до Я

• Пора на зимние шины - определяем точные сроки

• Denso - свечи зажигания, которым доверяют годы
