Датчик MAF - устройство и неисправности

Статья обновлена: 18.08.2025

Расходомер воздуха (ДМРВ) – критически важный компонент современных систем впрыска топлива. Этот электронный датчик непрерывно измеряет массовый расход воздуха, поступающего во впускной коллектор двигателя внутреннего сгорания.

Точные данные от расходомера позволяют электронному блоку управления (ЭБУ) рассчитать оптимальное количество топлива для формирования сбалансированной топливовоздушной смеси. Отказ или некорректная работа датчика напрямую влияет на мощностные характеристики, экономичность и экологические показатели автомобиля.

В статье рассматриваются принципы работы основных типов воздушных расходомеров, их конструктивные особенности, типичные неисправности и методы диагностики. Понимание функций этого датчика необходимо для эффективного обслуживания и ремонта двигателя.

Принцип работы термоанемометрического ДМРВ

В основе работы термоанемометрического датчика массового расхода воздуха (ДМРВ) лежит принцип постоянства температуры нагретого элемента. Чувствительный элемент (обычно платиновая нить или кремниевый кристалл с тонкопленочным нагревателем) помещается в поток всасываемого двигателем воздуха. Электронная схема датчика поддерживает температуру этого элемента на строго заданном уровне, превышающем температуру окружающего воздуха.

Проходящий воздушный поток охлаждает нагретый элемент. Для поддержания постоянной температуры контроллер датчика увеличивает электрический ток, подаваемый на нагревательный элемент. Величина этого тока прямо пропорциональна массе охлаждающего воздуха, проходящего через датчик за единицу времени. Таким образом, измеряя ток, необходимый для стабилизации температуры, система определяет массовый расход воздуха.

Ключевые компоненты и этапы работы

Основные элементы конструкции и их функции:

• Чувствительный элемент: Нагреватель (проволока или пленка), контактирующий с потоком воздуха.
• Температурный датчик: Измеряет температуру нагревателя (часто интегрирован в сам элемент).
• Управляющая схема (мост Уитстона): Сравнивает фактическую температуру элемента с заданным значением.
• Усилитель тока: Регулирует мощность нагрева в зависимости от сигнала рассогласования.

Последовательность измерения:

1. Воздух, поступающий во впускной тракт, проходит через чувствительный элемент.
2. Поток воздуха отводит тепло от нагретого элемента, снижая его температуру.
3. Управляющая схема фиксирует падение температуры относительно эталонного значения.
4. Схема увеличивает ток через нагреватель для компенсации теплопотерь.
5. Измеренное значение тока преобразуется в аналоговый сигнал напряжения (реже - в цифровой сигнал или частоту).
6. Выходной сигнал ДМРВ (обычно 0-5В) передается в ЭБУ двигателя для расчета необходимого количества топлива.

Важные особенности:

• Коррекция температуры воздуха: Датчик измеряет температуру входящего воздуха для точного расчета массового расхода (более холодный воздух плотнее).
• Самоочистка: При выключении двигателя элемент кратковременно нагревается до высокой температуры (700-1000°C) для сжигания загрязнений.
• Линейная зависимость: Выходное напряжение сигнала ДМРВ линейно изменяется в зависимости от массы проходящего воздуха.

Параметр	Влияние на работу ДМРВ
Загрязнение чувствительного элемента	Искажает теплопередачу, приводит к занижению показаний расхода
Нарушение геометрии корпуса/канала	Вызывает турбулентности, влияющие на точность измерения ламинарного потока
Неисправность цепи питания/земли	Приводит к неверному расчету тока нагрева и ошибкам сигнала

Устройство проволочного сенсора расхода воздуха

Проволочный сенсор (термоанемометр) измеряет массовый расход воздуха через охлаждение нагретого элемента. Чувствительная платиновая проволока размещается непосредственно в потоке впускного воздуха. Принцип основан на зависимости скорости теплоотдачи от массы и скорости проходящего воздуха.

Электронная схема поддерживает постоянную температуру проволоки, превышающую температуру воздуха на 100-200°C. Изменение тока нагрева, необходимого для сохранения температурной стабильности, прямо пропорционально массовому расходу воздуха. Точность обеспечивается компенсацией температуры входящего воздуха.

Конструктивные элементы

• Чувствительная проволока: Тонкая (0.07-0.1 мм) платиновая нить, натянутая между контактами
• Компенсационный резистор: Измеряет температуру входящего воздуха для коррекции показаний
• Керамический держатель: Обеспечивает механическую фиксацию и электрическую изоляцию
• Измерительный мост: Преобразует изменение сопротивления проволоки в электрический сигнал
• Усилитель и схема управления: Регулируют ток нагрева для поддержания заданного температурного градиента

При увеличении воздушного потока проволока охлаждается интенсивнее, её электрическое сопротивление снижается. Схема управления немедленно повышает ток нагрева для восстановления температуры. Сила тока преобразуется в выходное напряжение (0-5В), линейно зависящее от массового расхода воздуха. Чувствительность достигает 1-2 мс благодаря минимальной инерционности проволоки.

Параметр	Значение
Диаметр проволоки	70-100 мкм
Рабочая температура	120-300°C
Выходной сигнал	Аналоговое напряжение/частота
Калибровочные коэффициенты	Хранятся в памяти ЭБУ двигателя

Конструкция плёночного расходомера MAF

Основным элементом конструкции плёночного расходомера воздуха (MAF) является керамическая подложка, на которую методом тонкоплёночной технологии нанесены чувствительные элементы. Эти элементы формируют электрическую схему датчика и включают в себя нагревательный резистор и минимум два температурных сенсора (резистора), расположенных с обеих сторон от нагревателя по направлению воздушного потока.

Принцип измерения расхода основан на термоанемометрии. Электронный блок управления датчика поддерживает температуру нагревательного резистора на строго заданном уровне, превышающем температуру всасываемого воздуха. Проходящий воздушный поток охлаждает нагреватель и температурные сенсоры, причем степень охлаждения зависит от массы и скорости воздуха.

Ключевые компоненты и их функции

• Нагревательный резистор (Нагревательный элемент): Тонкоплёночный элемент, поддерживаемый электроникой датчика при постоянной температуре (обычно на 120-180°C выше температуры входящего воздуха). Является основным чувствительным элементом.
• Измерительные (температурные) резисторы (RT1 и RT2): Расположены до и после нагревательного элемента по потоку воздуха. Измеряют температуру воздушного потока непосредственно перед нагревателем и сразу после него.
• Температурный сенсор входящего воздуха (Температура воздуха): Измеряет температуру всасываемого воздуха до его контакта с нагревателем. Необходим для компенсации влияния температуры воздуха на измерения.
• Керамическая подложка: Служит основой для нанесения всех тонкоплёночных элементов схемы. Обеспечивает необходимую механическую прочность, термическую стабильность и электроизоляцию.
• Корпус и измерительный канал: Формирует точный путь для прохождения измеряемого воздушного потока мимо чувствительных элементов, минимизируя турбулентность.

Компонент	Основная функция
Нагревательный резистор	Поддерживается при постоянной температуре; охлаждается потоком воздуха.
Измерительный резистор до нагревателя (RT1)	Измеряет температуру воздуха до нагрева.
Измерительный резистор после нагревателя (RT2)	Измеряет температуру воздуха после нагрева.
Температурный сенсор входящего воздуха	Измеряет базовую температуру всасываемого воздуха.
Электронная схема (ASIC)	Регулирует мощность нагревателя, измеряет сопротивления сенсоров, вычисляет массовый расход воздуха, формирует выходной сигнал.

Электронная схема датчика (часто в виде специализированной интегральной микросхемы - ASIC) постоянно измеряет сопротивление измерительных резисторов RT1 и RT2, которое изменяется в зависимости от их температуры. Разница температур между резисторами до (RT1) и после (RT2) нагревателя, вызванная охлаждающим действием воздушного потока, прямо пропорциональна массовому расходу воздуха. На основе этой разницы температур и показаний сенсора температуры входящего воздуха электроника рассчитывает массовый расход и генерирует соответствующий аналоговый (напряжение) или цифровой (частота, ШИМ) сигнал для блока управления двигателем (ЭБУ).

Важно: В отличие от устаревших проволочных (нитевых) MAF, где чувствительный элемент представляет собой открытую платиновую проволоку, все чувствительные элементы плёночного MAF защищены керамической подложкой и находятся внутри измерительного канала, что повышает надежность и долговечность датчика.

Место установки датчика расходомера воздуха во впускном тракте

Датчик массового расхода воздуха (ДМРВ или MAF-сенсор) устанавливается строго во впускной системе двигателя внутреннего сгорания. Его ключевая задача – точное измерение массы воздуха, поступающего в цилиндры для последующего формирования оптимальной топливовоздушной смеси блоком управления двигателем (ЭБУ).

Конкретное место монтажа – между воздушным фильтром и дроссельной заслонкой, на прямом участке воздуховода. Это расположение обеспечивает измерение *всего* воздуха, прошедшего очистку, до его дозирования дросселем и смешивания с возможными парами топлива из системы вентиляции картера (PCV) или рециркуляции выхлопных газов (EGR). В турбированных двигателях ДМРВ всегда ставят *перед* турбокомпрессором.

Требования к месту установки

Для обеспечения точных и стабильных показаний место установки ДМРВ должно соответствовать жестким требованиям:

• После воздушного фильтра: Защита чувствительного элемента сенсора от загрязнения пылью и частицами.
• До турбокомпрессора (в турбодвигателях): Измерение не сжатого и не нагретого турбиной воздуха для корректного расчета массы.
• До дроссельной заслонки: Измерение всего объема всасываемого воздуха до его дросселирования.
• На прямом участке воздуховода: Минимальная длина прямого участка до и после датчика (обычно 10-15 диаметров трубы до и 5-10 после) необходима для стабилизации потока и устранения турбулентности.
• Герметичность соединений: Любая подсос неучтенного воздуха после ДМРВ приводит к значительным ошибкам в работе двигателя.

Нарушение этих требований при установке или повреждение воздуховода после датчика неизбежно приводит к следующим проблемам:

1. Неверные показания расхода воздуха из-за турбулентностей или подсоса.
2. Ошибки в расчете количества впрыскиваемого топлива ЭБУ.
3. Ухудшение работы двигателя: Провалы, рывки, неустойчивый холостой ход, потеря мощности.
4. Повышенный расход топлива.
5. Загрязнение или повреждение чувствительного элемента датчика.

Характеристика	Требование/Положение
Относительно воздушного фильтра	Непосредственно после корпуса фильтра
Относительно турбокомпрессора	Строго до входа в турбину (на всасывании)
Относительно дроссельной заслонки	До заслонки
Тип участка воздуховода	Прямой, гладкий, без резких изгибов
Направление потока	Соответствие стрелке на корпусе ДМРВ

Взаимосвязь ДМРВ и электронного блока управления ДВС

Датчик массового расхода воздуха (ДМРВ) непрерывно измеряет объем и плотность всасываемого двигателем воздушного потока, преобразуя эти данные в электрический сигнал. Этот сигнал в реальном времени передается по проводам в электронный блок управления (ЭБУ), где служит базовой величиной для расчета топливно-воздушной смеси.

ЭБУ анализирует поступающие с ДМРВ показатели массового расхода воздуха (в кг/час или г/сек), сопоставляя их с данными о температуре воздуха, оборотах коленвала, положении дроссельной заслонки. На основании этих параметров блок управления точно определяет длительность импульса впрыска топлива форсунками и момент зажигания для поддержания стехиометрического соотношения топлива и воздуха (14.7:1).

Ключевые аспекты взаимодействия

1. Без корректных данных ДМРВ ЭБУ переходит на аварийные режимы:
   • Использует фиксированные табличные значения расхода воздуха
   • Активирует сигнал "Check Engine" с ошибками P0100-P0103
2. Последствия неисправного ДМРВ:
   • Повышенный расход топлива
   • Неустойчивые обороты холостого хода
   • Снижение мощности и детонация
3. Типы выходных сигналов ДМРВ:

   Тип датчика	Формат сигнала	Особенности обработки ЭБУ
   Аналоговый	0.5-5V	АЦП преобразует напряжение в цифровое значение
   Цифровой (частотный)	Частота импульсов	Подсчет импульсов за единицу времени

Калибровка сигнала датчика в разных режимах работы

Калибровка сигнала расходомера воздуха требует учета нелинейных характеристик выходного напряжения/частоты в зависимости от объемного расхода. Основная сложность заключается в адаптации эталонных значений при резких изменениях нагрузки двигателя, когда динамический диапазон измерений достигает 1:50. Корректировка выполняется на основе заранее запрограммированных карт, учитывающих плотность воздуха, температуру впускного тракта и атмосферное давление.

Электронный блок управления двигателем (ЭБУ) использует сигналы с датчика для расчета циклового наполнения цилиндров. В переходных режимах (разгон/торможение) применяется динамическая калибровка с компенсацией инерционности потока. Алгоритмы вносят поправки при обнаружении рециркуляции отработавших газов (EGR), что предотвращает ложное определение обедненной смеси из-за замещения кислорода инертными компонентами.

Ключевые аспекты калибровки

• Холостые обороты: Повышенная чувствительность к минимальным расходам (3-12 кг/ч) с фильтрацией высокочастотных помех от клапана холостого хода.
• Предельная нагрузка: Коррекция турбулентности при расходах свыше 600 кг/ч, где возникает эффект гидравлического удара.
• Режим форсированного холостого хода: Игнорирование кратковременных нулевых показаний при закрытой дроссельной заслонке.

Режим работы	Типовая погрешность	Метод компенсации
Низкие обороты (до 2000 об/мин)	±2.5%	Аппроксимация полиномом 3-й степени
Средние нагрузки (40-70% WOT)	±1.8%	Линейная интерполяция заводских калибровок
Полная нагрузка (WOT)	±4.1%	Коррекция по давлению наддува и температуре ОЖ

В системах с термоанемометрическими датчиками обязательна температурная компенсация нити накаливания. При падении напряжения бортовой сети ниже 13В вводится поправочный коэффициент 0.8-1.2 для нити платинового типа. Современные ЭБУ используют адаптивное обучение: сохраняют отклонения калибровки при длительной работе на обедненной смеси для последующей коррекции топливоподачи.

Признаки загрязнения чувствительного элемента

Загрязнение платиновой нити или пленочного резистора датчика нарушает точность измерения объема всасываемого воздуха. Это происходит из-за налипания пыли, масляного нагара или частиц грязи на нагреваемую поверхность чувствительного элемента.

Постепенное ухудшение теплопередачи между элементом и воздушным потоком приводит к систематическим ошибкам в данных, передаваемых в электронный блок управления двигателем.

Основные симптомы загрязнения

Типичные проявления включают:

• Неустойчивая работа на холостом ходу – плавающие обороты или самопроизвольная остановка двигателя
• Затрудненный запуск – требуется длительное вращение стартером, особенно "на горячую"
• Рывки и провалы при плавном увеличении скорости движения
• Повышенный расход топлива (до 15-25%)
• Снижение динамики разгона и мощности двигателя

Дополнительные признаки:

1. Появление ошибок Р0100, Р0102 или Р0103 в памяти ЭБУ
2. Запах бензина из выхлопной трубы из-за переобогащения смеси
3. Хлопки во впускном коллекторе при резком сбросе газа

Степень загрязнения	Последствия для двигателя
Легкая	Незначительное обеднение смеси на переходных режимах
Средняя	Систематические ошибки топливоподачи на холостом ходу
Сильная	Переход ЭБУ на аварийные таблицы с фиксированными параметрами

Важно: Перечисленные симптомы могут проявляться совместно с неисправностями других датчиков или систем, но при комплексной диагностике загрязнение МАF-сенсора выявляется по характерному искажению графика массового расхода воздуха.

Симптомы неисправности расходомера воздуха

При выходе из строя датчика массового расхода воздуха (ДМРВ) двигатель теряет способность точно определять объем поступающего воздуха. Это нарушает формирование правильного топливно-воздушного состава смеси.

Отказ расходомера проявляется характерными признаками в работе силового агрегата. Симптомы могут возникать как комплексно, так и по отдельности в зависимости от типа неисправности.

• Неустойчивая работа на холостом ходу:
  Обороты самопроизвольно меняются, двигатель глохнет при остановке.
• Провалы мощности при разгоне:
  Заметные рывки или "задумчивость" при резком нажатии педали газа.
• Повышенный расход топлива:
  Увеличение потребления горючего на 10-25% без изменения стиля езды.
• Затрудненный запуск двигателя:
  Продолжительное вращение стартером даже в теплую погоду.
• Падение динамики:
  Автомобиль медленно разгоняется, плохо тянет на подъем.
• Хлопки в выхлопной системе:
  Громкие "выстрелы" в глушителе или во впускном коллекторе.
• Активация индикатора Check Engine:
  Загорание лампы неисправности с сохранением ошибок P0100, P0102, P0103.

Проверка напряжения питания датчика мультиметром

Подключите мультиметр в режиме измерения постоянного напряжения (DCV) к сигнальным проводам датчика. Минусовой щуп (черный) присоедините к "массе" – точке подключения минуса АКБ, корпусу двигателя или минусовой клемме датчика. Плюсовой щуп (красный) подключите к питающему контакту разъема ДМРВ.

Включите зажигание автомобиля без запуска двигателя. Сверьте показания мультиметра с эталонными значениями напряжения питания для вашей модели датчика. Типовые параметры составляют:

• Штатное напряжение: 12±0.5 В для большинства систем
• Минимально допустимое: не ниже 11.4 В
• Критическое отклонение: падение ниже 10.8 В указывает на неисправность цепи

Анализ результатов

Показания (В)	Диагностика	Действия
11.5–12.5	Нормальное питание	Проверять другие параметры ДМРВ
10.9–11.4	Слабое питание	Искать обрыв/окисление в цепи, проверить ЭБУ
<10.8 или 0	Обрыв цепи	Продиагностировать проводку, предохранители, реле

При отклонениях проверьте целостность проводов от ЭБУ до разъема датчика, контакты на окисление и коррозию, состояние предохранителей цепи управления двигателем. Помните: нестабильное питание вызывает ложные показания ДМРВ и ошибки по обеднению смеси.

Анализ выходного сигнала ДМРВ осциллографом

Проверка выходного напряжения датчика массового расхода воздуха (ДМРВ) осциллографом позволяет оценить его работу в динамических режимах двигателя. Метод дает визуальное представление о форме сигнала и его соответствии эталонным параметрам при изменении оборотов.

Осциллограмма фиксирует зависимость напряжения от времени, отображая реакцию чувствительного элемента ДМРВ на поток воздуха. Ключевое внимание уделяется стабильности сигнала, отсутствию шумов и плавности изменения амплитуды при резком открытии/закрытии дроссельной заслонки.

Ключевые этапы диагностики

• Подключение щупов: Черный щуп – к "массе" двигателя, красный – к сигнальному проводу ДМРВ (цвет провода зависит от модели авто, обычно серый или желтый).
• Настройка осциллографа: Установка диапазона 1-2В/дел и времени развертки 1-2 сек/дел для захвата переходных процессов.
• Снятие осциллограмм:
  1. На холостом ходу (стабильные ~1.0В для нитевых ДМРВ)
  2. При плавном увеличении оборотов до 3000-4000 об/мин
  3. При резком "педалировании" (мгновенное открытие/закрытие дросселя)

Анализ характеристик сигнала:

Параметр	Исправный ДМРВ	Неисправный ДМРВ
Форма сигнала	Плавная кривая без ступеней	Рывки, "ступеньки", хаотичные пики
Реакция на педаль	Мгновенный рост/падение без задержек	Запаздывание (>100 мс), "провалы" напряжения
Стабильность ХХ	Прямая линия без колебаний	Дрейф, высокочастотные помехи (>0.05В)

Критичные дефекты: Обрыв сигнала (0В), постоянное максимальное напряжение (>4В), хаотичные колебания при стабильных оборотах. Наличие "пилы" или прямоугольных импульсов указывает на повреждение схемы датчика или КЗ в проводке.

Метод диагностики путем временного отключения

Суть метода заключается в принудительном отключении датчика массового расхода воздуха (ДМРВ) от системы управления двигателем при работающем силовом агрегате. Процедура выполняется для анализа реакции электронного блока управления (ЭБУ) и изменения поведения мотора при использовании аварийных таблиц топливоподачи. Отсоединение разъема ДМРВ осуществляется на холостом ходу или при минимальной стабильной нагрузке.

При корректной работе остальных систем ЭБУ автоматически переходит на резервный режим, используя сигналы с датчика положения дроссельной заслонки (ДПДЗ) и датчика температуры воздуха во впускном коллекторе. Фиксируются показатели: стабильность оборотов холостого хода, динамика разгона, наличие/отсутствие провалов, изменения в расходе топлива и составе выхлопных газов. Отсутствие положительной динамики после отключения косвенно указывает на неисправность ДМРВ.

Интерпретация результатов

Диагностические признаки при отключении ДМРВ:

• Улучшение работы двигателя (плавный набор оборотов, стабильный холостой ход) – высокая вероятность неисправности датчика расхода воздуха.
• Отсутствие изменений или ухудшение – неисправность может скрываться в других компонентах (подсос воздуха, негерметичность впуска, поломка ДПДЗ, проблемы с топливной системой).
• Загорание чека двигателя (Check Engine) – ожидаемая реакция ЭБУ, подтверждающая регистрацию ошибки обрыва цепи ДМРВ.

Ограничения метода

1. Неприменим для двигателей с непосредственным впрыском и некоторых турбированных модификаций из-за сложных алгоритмов управления.
2. Дает лишь предварительную оценку – требует подтверждения замерами напряжения/частоты сигнала ДМРВ сканером или мультиметром.
3. Не выявляет частичные неисправности датчика (загрязнение, смещение калибровочных характеристик).

Состояние ДМРВ	Реакция двигателя после отключения	Рекомендуемые действия
Неисправен	Работа стабилизируется	Проверка параметров ДМРВ, замена
Исправен	Появляются провалы, неустойчивый ХХ	Диагностика ДПДЗ, герметичности впуска, форсунок

Характерные коды ошибок P0100-P0104

Коды неисправностей P0100-P0104 указывают на проблемы в цепи датчика массового расхода воздуха (ДМРВ) или связанных компонентах. Эти ошибки критически влияют на работу двигателя, так как ЭБУ использует данные ДМРВ для точного расчета топливоподачи и угла опережения зажигания.

При возникновении данных кодов возможны симптомы: неровный холостой ход, потеря мощности, повышенный расход топлива, рывки при разгоне или переход в аварийный режим. Диагностика требует проверки как электрических параметров цепи, так и механических факторов, влияющих на показания датчика.

Расшифровка кодов и основные причины

Каждый код указывает на конкретный тип неисправности в системе ДМРВ:

Код ошибки	Описание	Возможные причины
P0100	Неисправность цепи ДМРВ	Обрыв/короткое замыкание проводов Повреждение разъема датчика Внутренняя поломка ДМРВ
P0101	Выход сигнала ДМРВ за допустимые пределы	Загрязнение чувствительного элемента Подсос неучтенного воздуха Некорректные показания из-за износа
P0102	Низкий уровень сигнала ДМРВ	Обрыв в цепи питания/массы Загрязнение или повреждение датчика Забитый воздушный фильтр
P0103	Высокий уровень сигнала ДМРВ	Короткое замыкание на +12В Механическое повреждение сенсора Попадание масла на измерительный элемент
P0104	Нестабильный сигнал ДМРВ	Плохой контакт в разъеме Внутренние повреждения проводки Перебои питания датчика

Важные нюансы диагностики: Перед заменой ДМРВ необходимо исключить подсос воздуха после датчика, проверить состояние воздушного фильтра и герметичность патрубков. Загрязнение чувствительного элемента – частая причина P0101, устраняемая чисткой (только для платиновых ДМРВ!). Для P0102-P0104 обязательна прозвонка цепи мультиметром.

Очистка платиновых нитей спецсредствами

Платиновые нити MAF-сенсора критично чувствительны к загрязнениям масляными отложениями, пылью и продуктами горения топлива. Скопление частиц на поверхности нити нарушает её теплоотдачу, искажая выходной сигнал датчика и вызывая ошибки в работе двигателя.

Специализированные очистители для ДМРВ разработаны для деликатного удаления загрязнений без повреждения платинового элемента. Составы на основе быстросохнущих растворителей (например, изопропанола) растворяют масляные плёнки, не оставляя токсичных остатков и не вступая в реакцию с платиной.

Правила безопасной очистки

1. Демонтаж датчика: Извлеките ДМРВ из воздуховода, отключив разъём питания.
2. Визуальный осмотр: Убедитесь в целостности нити. Механические дефекты исключают возможность очистки.
3. Распыление: Нанесите состав с расстояния 15-20 см короткими импульсами (2-3 секунды).
4. Сушка: Оставьте датчик в чистом месте на 15-20 минут до полного испарения жидкости.

Запрещено:

• Использовать сжатый воздух, ватные палочки или салфетки – риск обрыва нити
• Применять ацетон, бензин или универсальные очистители – агрессивные компоненты разрушают платину
• Включать датчик до полного высыхания

Средство	Основа	Особенности
Liqui Moly Sensor Reiniger	Изопропанол	Быстрое испарение, антистатический эффект
CRC MAF Cleaner	Гексан/спирты	Нулевая электропроводность, отсутствие силиконов

Регулярная очистка (каждые 30-40 тыс. км) продлевает ресурс ДМРВ, но при критичном загрязнении или износе нити требуется замена датчика.

Особенности чистки плёночных сенсоров

Плёночные датчики массового расхода воздуха (ДМРВ) отличаются высокой чувствительностью к механическому воздействию и химическим составам. Неправильная чистка легко выводит сенсор из строя, требуя дорогостоящей замены. Основная сложность заключается в сохранении тонкой платиновой нити или плёнки, покрытой защитным слоем, который легко повредить.

Категорически запрещено использовать сжатый воздух, ацетон, эфиры, агрессивные растворители или средства типа WD-40. Попытки прочистить сенсор ватными палочками, щётками или зубочистками гарантированно приводят к обрыву нити или разрушению мембраны. Даже незначительный контакт с ворсинками оставляет микрочастицы, искажающие показания.

Ключевые правила чистки

Допустим только один специализированный метод:

1. Снятие датчика: Отключите разъём и аккуратно демонтируйте корпус ДМРВ из воздуховода.
2. Применение очистителя: Используйте специальный спрей для ДМРВ на основе гексана или изопропилового спирта без добавок. Обычный «очиститель карбюратора» не подходит!
3. Техника распыления: Удерживайте баллончик вертикально на расстоянии 10-15 см от сенсора. Кратковременными нажатиями (не дольше 1-2 секунд) обработайте чувствительный элемент без прямого контакта с распылительной трубкой.
4. Сушка: Оставьте датчик в покое на 15-30 минут для полного испарения состава. Принудительный нагрев или продувка запрещены.

После установки датчика рекомендуется сбросить ошибки ЭБУ диагностическим сканером. Если процедура не помогла (ошибки P0100, P0102, P0103 остаются), сенсор требует замены.

Разрешено	Запрещено
Спецспрей для ДМРВ	Карбклинер / Уайт-спирит
Бесконтактное распыление	Ватные палочки / Кисточки
Естественная сушка	Продувка воздухом / Нагрев феном

Нарушение расхода при механических повреждениях корпуса

Механические повреждения корпуса расходомера воздуха (трещины, сколы, деформации) напрямую нарушают герметичность измерительного канала. Нарушение геометрии внутренних полостей или входных/выходных патрубков приводит к искажению ламинарного потока воздуха, проходящего через чувствительный элемент датчика. Воздушные массы начинают двигаться по непредусмотренным траекториям, образуются завихрения, что делает невозможным точное измерение объема или массы потока.

Воздух подсасывается через трещины или неплотности, минуя основной измерительный участок, либо утекает наружу до прохождения сенсора. Датчик регистрирует лишь часть реального потока, формируя заниженные показания. В случаях деформации канала возможно локальное изменение скорости потока на отдельных участках, что также вызывает погрешности преобразования данных. Система управления двигателем получает некорректную информацию о количестве поступающего воздуха, нарушая расчет топливовоздушной смеси.

Типичные последствия повреждений

• Ошибки топливоподачи: Обогащение или обеднение смеси из-за несоответствия между реальным и измеренным расходом.
• Неустойчивая работа двигателя: Провалы мощности, троение, плавающие обороты холостого хода.
• Ложные сигналы датчика: Активация кодов неисправностей (например, P0100-P0104), хаотичное изменение выходного напряжения или частоты сигнала.
• Загрязнение чувствительного элемента: Попадание пыли, масляных паров или влаги через повреждения, ускоряющее выход из строя.

Диагностические признаки

Визуальный осмотр	Трещины корпуса, сколы фланцев крепления, деформация входной сетки, следы негерметичности (пылевые дорожки, масляные подтеки)
Проверка герметичности	Тест дымогенератором для выявления подсоса воздуха в обход основного канала
Анализ данных	Расхождение между показаниями ДМРВ и ДАД (MAP-сенсора), аномальные значения при резком открытии дросселя

Восстановление работоспособности системы требует обязательной замены поврежденного датчика. Попытки ремонта корпуса герметиками или сваркой не обеспечивают точного восстановления геометрии измерительного тракта и приводят к повторным сбоям.

Последствия работы с нештатным воздушным фильтром

Нештатные воздушные фильтры, особенно низкого качества или несоответствующие спецификациям производителя, пропускают больше пыли, грязи и абразивных частиц во впускную систему двигателя. Эти загрязнения минуют барьерную защиту и напрямую контактируют с чувствительным элементом датчика массового расхода воздуха (ДМРВ). Постоянное воздействие абразивов вызывает механический износ платиновых нитей или пленочного сенсора, искажая точность измерения объема поступающего воздуха.

Неправильная геометрия или плотность фильтрующего материала в неоригинальных фильтрах нарушает ламинарный поток воздуха перед ДМРВ. Создаются завихрения и зоны турбулентности, которые сенсор интерпретирует как изменение массового расхода. Это приводит к ошибочным показаниям, на основе которых электронный блок управления (ЭБУ) некорректно рассчитывает топливоподачу, нарушая стехиометрический состав топливовоздушной смеси.

Ключевые последствия для ДМРВ и двигателя

Прямое повреждение сенсора ДМРВ: Абразивные частицы:

• Царапают чувствительную поверхность термоанемометрических элементов
• Вызывают постепенное истончение платиновых нитей/покрытий
• Приводят к необратимой погрешности калибровки или полному выходу из строя

Систематические ошибки в работе ЭБУ:

1. Переобогащение смеси: Завышенные показания расхода воздуха → избыточный впрыск топлива → повышенный расход, нагар на свечах/клапанах
2. Переобеднение смеси: Заниженные показания → недостаток топлива → детонация, потеря мощности, перегрев
3. Нестабильный холостой ход, провалы при разгоне

Сопутствующие проблемы:

Загрязнение дроссельной заслонки	Отложения масляной пыли нарушают герметичность и подвижность узла
Износ цилиндропоршневой группы	Абразивы в камере сгорания действуют как притирочная паста
Загрязнение датчика кислорода	Продукты неполного сгорания засоряют чувствительный элемент лямбда-зонда

Экономический ущерб: Стоимость замены поврежденного ДМРВ в разы превышает разницу в цене между нештатным и оригинальным фильтром. Дополнительные расходы возникают на очистку впускного тракта, ремонт форсунок или устранение последствий детонации.

Заморозка контактов из-за конденсата

Конденсат образуется внутри корпуса расходомера при резких перепадах температур (например, после остановки горячего двигателя в условиях высокой влажности или мороза). Вода оседает на электрических контактах разъёма и чувствительных элементах датчика.

При последующем запуске в условиях отрицательных температур влага кристаллизуется, создавая ледяные пробки между клеммами. Это нарушает передачу сигналов от термоанемометрического сенсора или потенциометра к ЭБУ двигателя.

Последствия и диагностика

Основные симптомы обледенения контактов: нестабильные обороты холостого хода, провалы при резком нажатии педали газа, включение индикатора Check Engine с ошибками:

• P0100 (неисправность цепи ДМРВ)
• P0102 (низкий уровень сигнала)
• P0103 (высокий уровень сигнала)

Характерный признак – временное исчезновение проблем после прогрева двигателя. Для подтверждения:

1. Визуально проверьте разъём на наличие инея или капель воды
2. Измерьте сопротивление между контактами при -10°C (должно стремиться к бесконечности)
3. Сравните показания ДМРВ сканером при холодном и прогретом моторе

Стадия проблемы	Эффект на двигатель	Действия
Образование конденсата	Кратковременные сбои сигнала	Просушка разъёма сжатым воздухом
Локальное обледенение	Устойчивое обеднение смеси	Обработка контактов антистатиком WD-40
Глубокое промерзание	Полный отказ датчика	Замена разъёма или герметизация корпуса

Для профилактики применяют термостойкую изоленту для дополнительной герметизации стыков корпуса, а также специальные диэлектрические смазки (например, Liqui Moly Kupfer-Spray), наносимые на контакты перед подключением разъёма. В критических случаях устанавливают термоизолирующий кожух на ДМРВ.

Замена датчика расходомера воздуха без сброса адаптаций ЭБУ

При замене датчика массового расхода воздуха (ДМРВ) в современных автомобилях процедура сброса адаптаций ЭБУ двигателя не всегда является обязательной. Электронный блок управления способен самостоятельно скорректировать параметры топливоподачи на основе новых показаний исправного датчика в течение определенного периода эксплуатации.

Для успешной адаптации ЭБУ к новому ДМРВ без ручного сброса необходимо строго соблюдать условия замены: установка идентичного по характеристикам датчика (оригинал или совместимый аналог), отсутствие подсоса неучтенного воздуха во впускном тракте, а также исправность смежных компонентов – воздушного фильтра, дроссельной заслонки и датчиков температуры впускного воздуха.

Порядок действий при замене

Выполните следующие шаги для замены ДМРВ без принудительного сброса адаптаций:

1. Отсоедините минусовую клемму аккумулятора перед демонтажем старого датчика
2. Аккуратно извлеките разъем ДМРВ, открутите крепежные элементы
3. Установите новый датчик, соблюдая направление потока воздуха (маркировка на корпусе)
4. Восстановите электрическое подключение и фиксацию клеммы АКБ

Критические требования для автоадаптации:

• Запуск двигателя без прогрева на 3-5 минут на холостом ходу
• Последующая эксплуатация в режиме плавного разгона/торможения (15-20 км)
• Избегание резких стартов и высоких нагрузок в первые 50 км пробега

Фактор	Риск при несоблюдении
Несоответствие параметров ДМРВ	Ошибки по топливной коррекции (P0171, P0172)
Подсос воздуха после датчика	Некорректные показания, плавающие обороты
Агрессивное вождение после замены	Запись ошибочных адаптационных значений

При появлении после замены симптомов – нестабильный холостой ход, повышенный расход топлива или ошибки OBD-II – потребуется принудительная калибровка через диагностическое оборудование. В остальных случаях система адаптируется в течение 2-3 циклов запуска двигателя.

Процедура обучения нового ДМРВ

Процедура обучения нового датчика массового расхода воздуха (ДМРВ) после его установки требуется для адаптации электронного блока управления двигателем (ЭБУ) к индивидуальным характеристикам компонента. Без выполнения этого шага ЭБУ может некорректно интерпретировать сигналы датчика, что приведет к нарушениям в работе силового агрегата: нестабильным оборотам, повышенному расходу топлива или ошибкам в памяти системы.

Обучение всегда проводится на прогретом до рабочей температуры двигателе (80–90°C) с отключенными мощными потребителями энергии (кондиционер, фары, обогревы). Точная последовательность действий зависит от модели автомобиля и производителя ЭБУ, но общие принципы универсальны. Несоблюдение условий вызовет сбои калибровки.

Ключевые этапы обучения

1. Подготовка: Убедитесь в отсутствии ошибок других датчиков (ДПДЗ, ДПКВ) и утечек воздуха во впускном тракте. Аккумулятор должен быть заряжен.
2. Активация режима обучения:
   • Запустите двигатель и дайте ему поработать на холостом ходу 3–5 минут.
   • Заглушите мотор на 10–15 секунд (для некоторых ЭБУ – сразу переходите к следующему шагу).
3. Цикл холостого хода:
   • Запустите двигатель снова и не касайтесь педали акселератора.
   • Дождитесь стабилизации оборотов (обычно 2–3 минуты).
4. Прогазовка:
   • Плавно поднимите обороты до 2500–3500 об/мин и удерживайте 30–60 секунд.
   • Резко отпустите педаль газа, дайте оборотам упасть до холостых.
   • Повторите 3–5 раз без резких рывков.
5. Завершение: Заглушите двигатель на 10 секунд. Перезапустите и проверьте работу на холостом ходу и под нагрузкой.

Параметр	Требуемое значение
Температура ОЖ	80–90°C
Напряжение АКБ	Не ниже 12.5 В
Время прогрева (шаг 2)	3–5 минут
Диапазон оборотов (шаг 4)	2500–3500 об/мин

Для подтверждения успешности процедуры проедьте 10–15 км в разных режимах. Если адаптация не удалась (сохраняются плавание оборотов, ошибка P0100–P0103), выполните сброс адаптаций ЭБУ через диагностическое оборудование и повторите цикл. Важно: на некоторых автомобилях (например, BMW, VAG) обучение возможно только через сканер.

Критерии выбора оригинального расходомера воздуха

Основным приоритетом является соответствие каталожному номеру, указанному производителем транспортного средства. Каждый оригинальный датчик имеет уникальный артикул, зашифрованный в VIN-коде автомобиля или технической документации. Использование несоответствующей модели неизбежно приведет к ошибкам ECU и некорректной работе двигателя.

Тщательная проверка упаковки и маркировки детали – обязательный этап. Оригинальные расходомеры поставляются в защитных пленках с четкой гравировкой бренда, штрих-кодами и голограммами. На корпусе присутствуют логотипы OEM-производителя (Bosch, Denso, Siemens и др.), серийный номер и дата производства, которые должны совпадать с данными на упаковке.

Ключевые параметры при подборе

• Совместимость с типом двигателя: бензиновые, дизельные и турбированные моторы требуют разных конструкций сенсоров
• Вид чувствительного элемента:
  • Пленочные MAF (новое поколение)
  • Нитевые (проволочные)
  • Кремниевые микросенсоры
• Электрические характеристики: напряжение питания (5В или 12В), тип выходного сигнала (аналоговый/частотный), распиновка разъема
• Калибровочные данные: заводские параметры должны соответствовать прошивке ECU конкретной модели авто

Критерий	Риск при несоответствии
Механический монтажный размер	Разгерметизация воздушного тракта, подсос нефильтрованного воздуха
Диапазон измерения расхода	Ошибки обеднения/обогащения смеси, потеря мощности
Степень защиты (IP-класс)	Коррозия контактов, выход из строя при влажности

Приобретение у официальных дилеров или проверенных поставщиков с возможностью проверки по базам оригинальных запчастей (ETKA, TecDoc) минимизирует риски контрафакта. Гарантия производителя от 12 месяцев – обязательное условие для подтверждения подлинности.

Особенности совместимости аналоговых датчиков

Аналоговые датчики расхода воздуха (MAF) генерируют сигнал напряжения или частоты, пропорциональный массе проходящего воздуха. Их совместимость с электронными блоками управления (ЭБУ) двигателя зависит от соответствия выходных характеристик конкретной модели датчика ожидаемым параметрам контроллера. Несоответствие диапазона сигнала, кривой преобразования или калибровочных коэффициентов приводит к ошибкам в расчете топливоподачи.

Критическим фактором является согласование эталонных значений напряжения при нулевом расходе и пиковой нагрузке. Например, датчик с диапазоном 0.5–4.5В несовместим с ЭБУ, рассчитанным на 0.1–5В, что вызовет некорректное определение нагрузки. Аналогичные проблемы возникают при различии в характеристиках кривой "напряжение/расход", особенно в нелинейных зонах.

Ключевые аспекты совместимости

• Выходной сигнал: Тип (постоянное напряжение, частота) и диапазон значений должны соответствовать спецификациям ЭБУ.
• Градуировочная кривая: Зависимость сигнала от массы воздуха обязана совпадать с алгоритмами обработки в контроллере.
• Калибровочные коэффициенты: Параметры температурной компенсации и коррекции плотности воздуха зашиты в прошивке ЭБУ.

Параметр датчика	Последствия несовпадения с ЭБУ
Диапазон выходного напряжения	Ошибки обеднения/обогащения смеси на крайних режимах
Наклон характеристической кривой	Некорректный расчет воздуха при средних нагрузках
Температурная компенсация	Дрейф показаний при изменении температуры впускного тракта

Обратная совместимость новых датчиков со старыми ЭБУ часто невозможна из-за различий в алгоритмах обработки сигнала. Даже визуально идентичные конструкции могут иметь принципиальные отличия в электрических характеристиках, требующие перепрошивки контроллера или установки согласующих модулей.

Преимущества расходомеров с цифровым выходом

Цифровой выход обеспечивает высокую точность измерений благодаря отсутствию погрешностей при аналого-цифровом преобразовании. Данные передаются без искажений даже при значительной длине кабельных линий.

Прямая совместимость с современными системами управления позволяет интегрировать датчики в промышленные сети без дополнительных преобразователей. Цифровой протокол передачи исключает необходимость калибровки сигнала на приемной стороне.

• Помехоустойчивость: Цифровой сигнал не подвержен влиянию электромагнитных помех в отличие от аналоговых 4-20 мА.
• Многофункциональность: Передача дополнительных параметров (температура, давление, диагностические коды) по одному кабелю.
• Самодиагностика: Встроенные алгоритмы контроля исправности сенсора и выявления загрязнений.
• Гибкость настроек: Дистанционная конфигурация рабочих параметров через программные интерфейсы.
• Долговременная стабильность: Автоматическая температурная компенсация и отсутствие дрейфа нуля.

Интеграционные преимущества

Характеристика	Преимущество
Протоколы связи	Поддержка Modbus, CANopen, Ethernet/IP для прямого подключения к ПЛК
Скорость обновления	Высокая частота выдачи данных (до 1 кГц) для динамичных процессов
Калибровка	Хранение калибровочных коэффициентов в энергонезависимой памяти

Цифровые интерфейсы позволяют реализовать продвинутые алгоритмы обработки: усреднение показаний, фильтрация турбулентных пульсаций, компенсация перепадов давления. Автоматическое ведение журналов ошибок упрощает техобслуживание.

Компенсация сопротивления воздушного фильтра

Загрязнение воздушного фильтра создает дополнительное сопротивление потоку воздуха, что приводит к снижению его фактического объема, поступающего во впускной коллектор. Датчик массового расхода воздуха (ДМРВ), установленный до фильтра, фиксирует расход до возникновения этого сопротивления, поэтому его прямые показания не отражают реальное количество воздуха, достигнувшее цилиндров двигателя.

Электронный блок управления (ЭБУ) применяет алгоритмы динамической компенсации для корректировки показаний ДМРВ. Основой для расчетов служит сравнение ожидаемых параметров работы двигателя (при чистом фильтре) с фактическими данными, полученными от других датчиков системы. Это позволяет адаптировать топливоподачу и угол опережения зажигания к изменяющимся условиям.

Ключевые методы компенсации:

• Анализ разрежения во впускном коллекторе с помощью датчика абсолютного давления (ДАД) – рост сопротивления увеличивает разрежение при неизменной нагрузке
• Оценка динамики отклика дросселя – замедленное изменение оборотов при резком открытии заслонки указывает на возросшее сопротивление
• Корректировка по данным лямбда-зонда – отклонение состава топливовоздушной смеси от стехиометрического при стабильных условиях
• Адаптивное обучение – долгосрочная подстройка калибровочных карт на основе статистики работы двигателя

Параметры, используемые ЭБУ для компенсации:

Параметр	Влияние на компенсацию
Обороты двигателя (RPM)	Определяет базовую интенсивность воздушного потока
Положение дроссельной заслонки	Характеризует запрошенную нагрузку на двигатель
Абсолютное давление (ДАД)	Прямой индикатор сопротивления впускного тракта
Напряжение/частота ДМРВ	Базовые показания до коррекции
Коррекция топливоподачи (STFT/LTFT)	Сигнализирует о систематической погрешности расчёта воздуха

Эффективная компенсация позволяет сохранить номинальную мощность двигателя, предотвращает обогащение смеси при загрязнении фильтра и снижает риски детонации. Критическое сопротивление (свыше 25-30% от нормы) требует обязательной замены фильтра, так как алгоритмы не рассчитаны на экстремальные условия.

Влияние подсоса воздуха после ДМРВ на показания

Подсос неучтенного воздуха после датчика массового расхода воздуха (ДМРВ) напрямую искажает его показания. ДМРВ измеряет только поток, проходящий через его корпус, поэтому любой воздух, попадающий во впускной тракт после датчика, не регистрируется им. Это приводит к несоответствию между фактическим объемом воздуха, поступившим в двигатель, и данными, переданными в электронный блок управления (ЭБУ).

ЭБУ рассчитывает топливоподачу на основе сигнала ДМРВ, формируя стехиометрическую топливовоздушную смесь. При наличии подсоса реальное количество воздуха превышает измеренное датчиком, что вызывает критическую ошибку: в цилиндры поступает обедненная смесь (избыток воздуха при недостатке топлива). Система пытается скорректировать дисбаланс через обратную связь от датчика кислорода (лямбда-зонда), но часто не успевает компенсировать значительные утечки.

Последствия для работы двигателя

Ключевые симптомы и нарушения:

• Неустойчивый холостой ход – плавание оборотов из-за резкого обеднения смеси.
• Провалы мощности при нагрузке – детонация, "троение" из-за нарушения горения.
• Ошибки по лямбда-зонду (P0171/P0174) – фиксация переобедненной смеси.
• Ложные корректировки топливоподачи – долгосрочные коррекции уходят в "+" для маскировки избытка воздуха.

Параметр	Без подсоса	С подсосом после ДМРВ
Данные ДМРВ	Соответствуют реальному воздухообмену	Занижены (часть воздуха не учтена)
Состав смеси	Близок к стехиометрии (λ≈1)	Обедненный (λ>1)
Коррекции топлива (LTFT)	В пределах ±5%	Положительные (+10% и выше)

Диагностика требует проверки герметичности впускного коллектора, уплотнений форсунок, вакуумных шлангов и прокладки дроссельной заслонки. Игнорирование проблемы ведет к перегреву катализатора, прогарам клапанов и ускоренному износу двигателя.

Алгоритм обработки данных в дизельных двигателях

Датчик массового расхода воздуха (ДМРВ) измеряет объём или массу всасываемого воздуха, передавая аналоговый или цифровой сигнал на электронный блок управления (ЭБУ). В дизельных двигателях точные показания ДМРВ критичны для расчёта оптимального соотношения воздух-топливо при отсутствии дроссельной заслонки, особенно в системах с рециркуляцией отработавших газов (EGR) и турбонаддувом.

ЭБУ использует данные ДМРВ совместно с показаниями датчиков температуры воздуха, давления во впускном коллекторе и частоты вращения коленвала. Алгоритм обработки включает многоступенчатую коррекцию исходного сигнала для точного определения массы воздушного потока, что напрямую влияет на длительность впрыска топлива и управление системой EGR.

Этапы обработки сигнала ДМРВ

1. Фильтрация сигнала:
   • Подавление высокочастотных помех с помощью цифровых фильтров (например, скользящее среднее)
   • Исключение импульсных выбросов по заданным пороговым значениям
2. Коррекция по температуре и давлению:

   Пересчёт объёмного расхода в массовый с использованием данных от датчиков температуры (ДТВВ) и абсолютного давления (ДАД):

   M_возд = (P × V) / (R × T), где


   P – абсолютное давление,


   V – объёмный расход,


   R – газовая постоянная,


   T – температура воздуха в Кельвинах.

3. Компенсация работы системы EGR:

   Расчёт фактического воздуха, участвующего в сгорании, с учётом доли рециркулируемых газов:

   Mакт = MДМРВ × (1 - KEGR)

   где KEGR – коэффициент рециркуляции из карты ЭБУ

4. Адаптация параметров:
   • Корректировка характеристик ДМРВ по данным кислородного датчика в режиме замкнутого контура
   • Обучение при изменении параметров воздушного фильтра или утечках впускного тракта

Обработанные данные интегрируются в алгоритмы управления впрыском: определяют предельно допустимый цикловой подачи топлива, предотвращают образование сажи при недостатке воздуха и оптимизируют работу турбокомпрессора. Отказ ДМРВ переводит ЭБУ на аварийные таблицы расчёта воздуха по оборотам двигателя и давлению наддува, что ведёт к повышению расхода топлива и выбросов.

Нюансы работы с турбированными моторами

Турбина значительно повышает нагрузку на датчик массового расхода воздуха (ДМРВ), так как он должен точно измерять возросший объём всасываемого воздуха под давлением. Любые погрешности в его показаниях немедленно сказываются на качестве топливно-воздушной смеси, провоцируя детонацию, переобогащение или "удушье" мотора на высоких оборотах.

Особенно критично загрязнение чувствительного элемента ДМРВ масляными парами из системы вентиляции картера (PCV), которые активно проходят через турбированный двигатель. Это приводит к заниженным показаниям расхода воздуха, заставляя ЭБУ уменьшать подачу топлива и вызывая потерю мощности, "провалы" при резком ускорении.

Ключевые аспекты эксплуатации

Профилактика загрязнения:

• Регулярная замена воздушного фильтра (чаще, чем на атмосферных моторах)
• Контроль состояния маслоуловителя (сепаратора) системы PCV
• Использование качественного моторного масла с низкой испаряемостью

Диагностика неисправностей:

1. Анализ показаний ДМРВ на холостом ходу и под нагрузкой через диагностический сканер (сравнение с нормативами производителя)
2. Проверка герметичности патрубков после датчика (подсос воздуха вызывает искажение данных)
3. Контроль корректности работы датчика абсолютного давления (MAP) во взаимосвязи с ДМРВ

Симптом неисправности	Возможная причина
Чёрный дым из выхлопа	Загрязнение ДМРВ → переобогащение смеси
Рывки при разгоне	Несоответствие реального и измеренного воздуха
Повышенный расход топлива	Ошибки ДМРВ или подсос воздуха

Важно: При чип-тюнинге турбомотора штатный ДМРВ часто достигает предела измерений. Требуется либо его замена на датчик с расширенным диапазоном, либо установка двойных ДМРВ или переход на speed-density систему (расчёт по давлению и температуре).

Механические повреждения чувствительной нити или плёнки ДМРВ возможны при резких хлопках во впуске (backfire), характерных для турбированных двигателей с неотработанным выхлопом или сбоями зажигания.

Диагностика перепускного клапана турбины

Некорректная работа перепускного клапана турбины напрямую влияет на показания датчика массового расхода воздуха (ДМРВ). При заклинивании клапана в закрытом состоянии возникает избыточное давление наддува, приводящее к завышенным показаниям ДМРВ относительно реального воздушного потока. Это провоцирует переобогащение топливной смеси, детонацию и ошибки по превышению порогов давления во впускном тракте.

Заклинивание клапана в открытой позиции вызывает хронический недостаток давления наддува. ДМРВ регистрирует меньший воздушный поток, чем требуется для запрошенной мощности, что ведет к обеднению смеси, потере тяги и ошибкам по недостаточному наддуву. Неисправности вакуумного привода клапана (разрывы мембраны, утечки) или соленоида управления также искажают взаимосвязь между фактическим воздухопотреблением и данными ДМРВ.

Методы диагностики

Основные этапы проверки:

1. Считывание ошибок: Анализ кодов неисправностей (например, P2262 – неисправность турбокомпрессора/наддува, P0299 – недостаток наддува).
2. Проверка механического хода штока клапана:
   • Визуальный осмотр на предмет заеданий, коррозии или повреждений рычага.
   • Ручное перемещение штока (при остывшем двигателе) для оценки свободы хода и отсутствия заклинивания.
3. Тестирование вакуумной системы (для пневмоклапанов):
   • Проверка целостности вакуумных шлангов на отсутствие трещин и разрывов.
   • Контроль герметичности камеры вакуумного привода с помощью ручного вакуумного насоса. Мембрана должна удерживать разрежение без падения.
   • Оценка работы соленоида управления (сопротивление обмотки, срабатывание при подаче напряжения).
4. Динамическая диагностика с использованием сканера:

   Параметр	Клапан заклинил ЗАКРЫТ	Клапан заклинил ОТКРЫТ
   Запрашиваемое давление наддува	Соответствует нагрузке	Соответствует нагрузке
   Фактическое давление наддува	Значительно выше запроса	Значительно ниже запроса
   Показания ДМРВ	Завышены	Занижены
   Положение клапана (при наличии датчика)	0% (не меняется)	100% (не меняется)

5. Проверка электрической части (для электронных клапанов): Измерение сопротивления обмотки, проверка сигналов управления и обратной связи с ЭБУ осциллографом или мультиметром.

Отличия систем VAG с HFM5 и HFM6

Основное различие между HFM5 (Hot Film Air Mass Meter 5) и HFM6 (Hot Film Air Mass Meter 6) заключается в принципе измерения воздушного потока. HFM5 использует классическую термоанемометрию с нагревательным резистором и температурными датчиками до/после нагревателя. HFM6 реализует более совершенную технологию "Micro-Hot-Film", где чувствительный элемент представляет собой микроскопическую кремниевую мембрану с тонкопленочными структурами.

Точность и динамика измерений у HFM6 значительно выше благодаря миниатюризации сенсора и интегрированной схеме обработки сигнала (ASIC). Это позволяет корректно учитывать пульсации воздуха, обратные потоки во впускном тракте и резкие изменения нагрузки. Конструктивно HFM6 компактнее и не требует отдельного измерительного канала, что упрощает монтаж.

Ключевые технические отличия

Параметр	HFM5	HFM6
Принцип измерения	Термоанемометрия	Микрокремниевая мембрана (MEMS)
Диапазон измерений	До ~1000 кг/ч	До ~1500 кг/ч
Сигнал	Аналоговый (0-5В)	Цифровой (PWM или LIN)
Доп. функции	Только массовый расход	Измерение температуры/давления, диагностика загрязнений

Конструктивные особенности:

• HFM6 интегрирует датчики температуры воздуха и атмосферного давления
• В HFM6 применяется двунаправленная измерительная ячейка для детектирования обратных потоков
• Корпус HFM6 исключает "измерительную трубку", характерную для HFM5

Эксплуатационные различия:

1. HFM6 менее чувствителен к загрязнениям благодаря защитному покрытию сенсора
2. Для HFM5 критично состояние воздушного фильтра – засорение искажает показания
3. В HFM6 реализована самодиагностика повреждений нагревателя и электроники
4. Адаптация после замены у HFM6 выполняется автоматически, HFM5 требует ручной калибровки

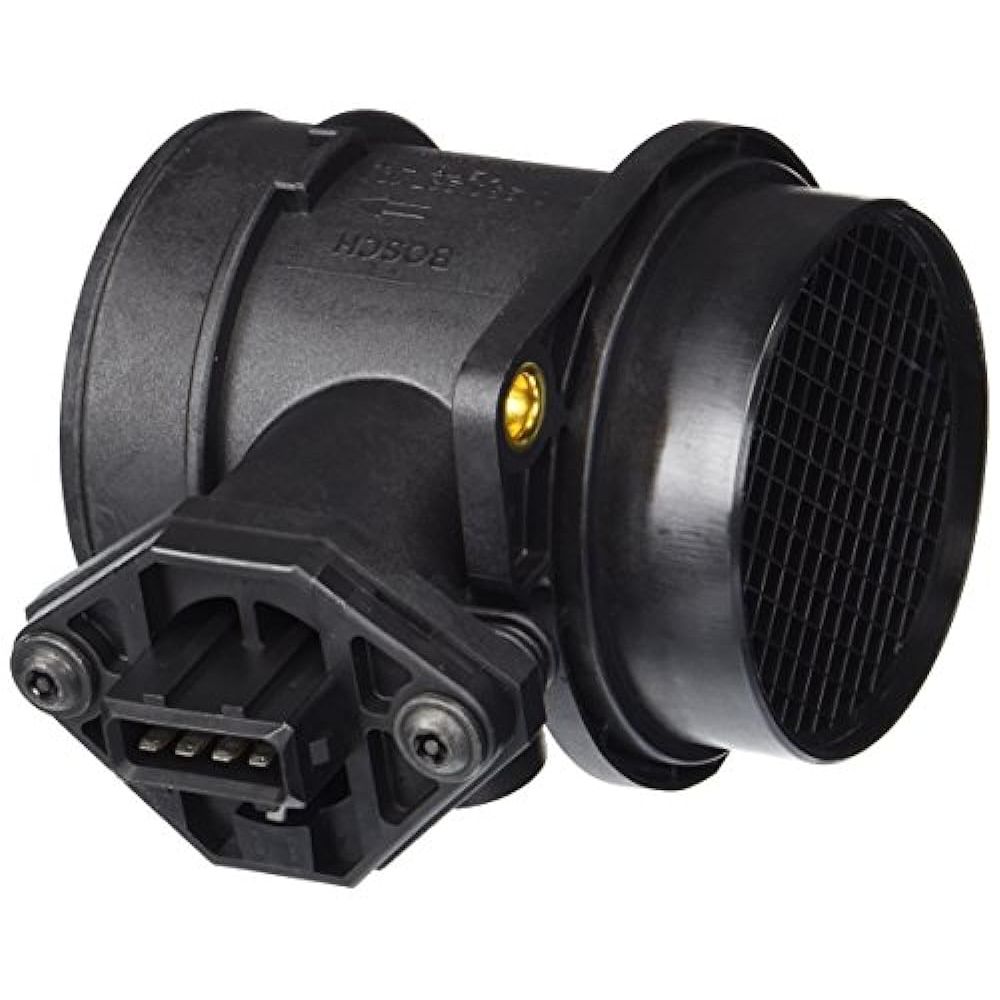

Специфика датчиков BOSCH для японских авто

Датчики массового расхода воздуха (ДМРВ) BOSCH, устанавливаемые на японские автомобили (Toyota, Nissan, Honda, Subaru и др.), имеют конструктивные и программные отличия от аналогов для европейских платформ. Основная специфика заключается в адаптации под уникальные параметры впускных систем двигателей японских производителей, включая геометрию воздуховодов, рабочие диапазоны давления и требования к точности в условиях высоких оборотов.

Электрические разъёмы и крепёжные элементы таких ДМРВ часто соответствуют оригинальным OEM-конфигурациям, что исключает универсальную замену без проверки совместимости. Калибровочные коэффициенты прошивки микросхемы датчика жестко привязаны к моделям ЭБУ (например, Denso или Hitachi), используемым японскими брендами, что требует точного подбора артикула во избежание ошибок по расходу воздуха.

Ключевые особенности

• Специфические артикулы: Каждая модель авто имеет уникальный номер BOSCH (пример: 0 280 218 xxx), где последние цифры определяют совместимость с конкретным двигателем (например, 2JZ-GTE, QR25DE, K20A).
• Адаптация сигнала: Выходное напряжение/частота сигнала рассчитаны под алгоритмы обработки в японских ЭБУ, отличающихся от европейских логик.
• Усиленная защита сенсора: Модификации для регионов с высокой влажностью (Юго-Восточная Азия) включают дополнительное гидрофобное покрытие нити/пленки.

Параметр	Европейские авто	Японские авто (BOSCH)
Тип выходного сигнала	Аналоговое напряжение (0-5V)	Частотный или цифровой ШИМ (до 80% моделей)
Калибровка под ЭБУ	Bosch Motronic, Siemens	Denso, Hitachi, Mitsubishi Electric
Средний ресурс	120-150 тыс. км	150-200 тыс. км (защита от пыли/влаги)

Важно: Установка несоответствующего датчика BOSCH ведет к системным ошибкам (P0100-P0103), обеднению смеси и повреждению катализатора. Требуется проверка по VIN или каталогам производителя, а не только по геометрическому соответствию.

Тюнинг двигателей и калибровка ДМРВ

При модификациях двигателя (установка турбонаддува, распредвалов, доработка ГБЦ) потребность в воздухе возрастает. Штатный датчик массового расхода воздуха (ДМРВ) рассчитан на заводские параметры и при превышении потока может выдавать ошибки или ограничивать мощность. Корректная калибровка ДМРВ становится критичной для точного расчета топливоподачи и стабильной работы силового агрегата.

Ошибки калибровки ведут к обеднению или обогащению смеси, детонации, повышенному расходу топлива и выходу из строя катализатора. Для точной настройки используют стендовые замеры реального воздушного потока, сравнивая их с показаниями датчика. Это позволяет создать корректирующие коэффициенты в прошивке ЭБУ или заменить ДМРВ на датчик с расширенным диапазоном измерений.

Ключевые аспекты настройки

• Перепрошивка ЭБУ: изменение характеристик ДМРВ в программной карте для соответствия реальному воздушному потоку.
• Установка калибровочных пластин: механическая коррекция потока перед датчиком для смещения рабочих зон.
• Замена ДМРВ на производительный аналог: монтаж датчиков с увеличенным диаметром чувствительного элемента (например, Siemens 5WK9).
• Переход на альтернативные системы: замена ДМРВ на ДАД (датчик абсолютного давления) с MAP-сенсором в турбированных моторах.

Проблема	Решение	Риски
Превышение диапазона измерений	Калибровка прошивки ЭБУ под новые параметры	Ошибки при неточных замерах потока
Искажение показаний на резких перегазовках	Установка фильтра нулевого сопротивления с ровным потоком	Загрязнение чувствительного элемента
Несовместимость с турбиной	Монтаж ДМРВ на интеркулер с прямыми патрубками	Турбулентность потока после турбокомпрессора

При чип-тюнинге корректировка характеристик ДМРВ выполняется параллельно с оптимизацией угла опережения зажигания и топливных карт. Для форсированных моторов свыше 30% прироста мощности рекомендуется замена датчика на элемент с запасом по пропускной способности, так как программная коррекция имеет физические ограничения.

Установка прошивки под увеличенный расход воздуха

Процедура перепрошивки электронного блока управления (ЭБУ) двигателя требует точной корректировки программного обеспечения для корректной обработки сигналов с модифицированного или замененного датчика массового расхода воздуха (ДМРВ). Основная задача – адаптировать топливные карты и алгоритмы расчета впрыска под новые параметры воздушного потока, исключая ошибки обеднения/обогащения смеси.

Калибровочные таблицы прошивки должны быть синхронизированы с характеристиками установленного ДМРВ. При использовании расходомеров с завышенными показаниями (например, после механического тюнинга впуска) или замены на элементы с иной вольт-амперной характеристикой, игнорирование перепрошивки гарантированно вызовет некорректную работу силового агрегата.

Ключевые этапы и требования

Предварительные действия:

• Верификация текущей версии ПО ЭБУ и идентификация железной платформы
• Точное измерение реальных параметров воздушного потока на разных режимах (холостой ход, средние и пиковые нагрузки)
• Подбор эталонной прошивки с поддержкой требуемого диапазона измерений или создание кастомной карты

Процесс перепрошивки:

1. Физическое подключение программатора к диагностическому разъему OBD-II или напрямую к чипу ЭБУ
2. Считывание и архивация штатной прошивки (обязательный шаг для отката)
3. Внесение изменений в параметрические блоки:
   • Коррекция значений Mass Airflow Sensor Scaling в соответствии с калибровочными данными ДМРВ
   • Настройка коэффициентов линейной/нелинейной поправок (K, B, Offset)
   • Адаптация предельных значений ошибок по воздуху (P0100-P0103)
4. Валидация контрольных сумм и запись модифицированного ПО в память ЭБУ

Особенности калибровки:

Тип ДМРВ	Требуемые изменения	Риски
Стоковый с измененным каналом	Коррекция кривой передачи в зоне высоких оборотов	Ошибки переобогащения на переходных режимах
Сенсор повышенной производительности	Полная замена калибровочных таблиц	Неверные показания на холостом ходу при неадекватном масштабировании

Пост-установочные процедуры: Обязательная адаптация нуля ДМРВ через диагностическое оборудование, тест-драйв с мониторингом краткосрочных/долгосрочных топливных коррекций, проверка соответствия фактического расхода воздуха расчетным значениям в сканере. При обнаружении отклонений свыше ±5% требуется итерационная коррекция прошивки.

Ошибки при подключении дудлинга вместо ДМРВ

Подключение дудлинга вместо ДМРВ вызывает системные сбои в работе двигателя из-за принципиальных различий в функционале датчиков. Дудлинг (электронный эмулятор) имитирует стабильный сигнал ДМРВ без учёта реальных параметров воздушного потока, что приводит к некорректному формированию топливовоздушной смеси.

Электронный блок управления (ЭБУ) не получает актуальных данных о массе поступающего воздуха, что нарушает базовые алгоритмы работы впрыска и зажигания. Результатом становятся критические ошибки в системе диагностики, нестабильная работа мотора на всех режимах и ускоренный износ компонентов.

Основные последствия неправильного подключения

При замене ДМРВ на дудлинг возникают следующие проблемы:

• Ошибки Р0100-Р0104 в памяти ЭБУ из-за несоответствия сигналов датчика ожидаемым значениям
• Плавание оборотов на холостом ходу с риском самопроизвольной остановки двигателя
• Потеря динамики: провалы при разгоне, рывки и подёргивания на переходных режимах
• Рост расхода топлива на 15-25% из-за переобогащения смеси
• Перегрев катализатора и преждевременный выход его из строя

ЭБУ переходит на аварийные таблицы топливоподачи, игнорируя показания кислородных датчиков. Это провоцирует калильное зажигание, детонацию и механические повреждения ЦПГ. Длительная эксплуатация с дудлингом вызывает:

1. Залегание поршневых колец из-за промывки масляной плёнки бензином
2. Оплавление изоляторов свечей зажигания
3. Прогорание клапанов и разрушение каталитического нейтрализатора

Сравнение рабочих параметров:

Параметр	Штатный ДМРВ	Дудлинг
Сигнал на холостом ходу	0.99–1.02 В	Постоянные 1.00 В
Реакция на нагрузку	Плавное изменение 1.0–4.5 В	Отсутствует
Коррекция смеси	±5%	+25...40%

Важно: Дудлинг не адаптируется к изменению атмосферного давления, температуры воздуха и степени загрязнения воздушного фильтра. Это приводит к необратимым повреждениям двигателя при эксплуатации в горной местности или экстремальных температурных условиях.

Защита от вибраций и теплового удара

Для минимизации воздействия вибраций, возникающих при работе двигателя, применяются специализированные демпфирующие элементы в конструкции крепления датчика. Чувствительные компоненты (например, платиновые нити или кремниевые чипы) размещаются на амортизирующих подложках, поглощающих механические колебания. Дополнительно используются жесткие корпуса с ребрами жесткости, предотвращающие резонансные частоты, способные нарушить калибровку или повредить измерительные элементы.

Термозащита реализуется через термостойкие полимерные корпуса, керамические изоляторы и тепловые экраны, отражающие радиационный нагрев от выпускного коллектора. Микропроцессорная компенсация температурных колебаний корректирует показания в реальном времени при резких скачках температуры (например, при холодном пуске зимой). Встроенные термодатчики отслеживают тепловое состояние сенсора, а конструктивные зазоры исключают деформацию элементов из-за разницы коэффициентов теплового расширения материалов.

Ключевые решения для устойчивости

• Динамические демпферы: силиконовые вставки в крепежных узлах
• Терморассеиватели: алюминиевые радиаторы на электронных компонентах
• Защитные покрытия: керамическое напыление на измерительных элементах

Угроза	Последствия	Защитный механизм
Высокочастотные вибрации	Обрыв чувствительной нити/деформация сенсорной сетки	Пружинные фиксаторы с виброизоляцией
Тепловой удар (>200°C)	Расслоение контактов, дрейф показаний	Композитные материалы с низким ТКР

Электронные схемы оснащаются адаптивной фильтрацией сигнала, отсекающей артефакты, вызванные механическими колебаниями. При проектировании воздуховодов применяется гаситель гармоник – специальная форма канала, снижающая турбулентность потока перед датчиком, что уменьшает паразитную вибрацию измерительного элемента.

Сравнение ресурса проволочных и плёночных сенсоров

Проволочные сенсоры используют открытую платиновую нить, нагреваемую электрическим током. Загрязнение масляными парами, пылью и картерными газами приводит к постепенному накоплению отложений на нити. Это изменяет её теплоотдачу и требует частых циклов самоочистки (прожига до 1000°C). Регулярные термические нагрузки ускоряют деградацию металла, сокращая типичный ресурс до 80-150 тыс. км.

Плёночные сенсоры оснащены керамическим элементом с напыленными платиновыми дорожками, защищёнными слоем стекла или силикона. Композитная структура предотвращает прямой контакт чувствительных компонентов с потоком загрязнений. Отсутствие экстремальных температурных скачков при самоочистке (до 250°C) снижает тепловую усталость материалов. Ресурс достигает 200-300 тыс. км благодаря устойчивости к химической коррозии и механической стабильности.

Ключевые факторы различий

Критерий	Проволочный сенсор	Плёночный сенсор
Защита чувствительного элемента	Открытая проволока	Герметизированное покрытие
Температура самоочистки	~1000°C	~250°C
Влияние загрязнений	Прямое оседание на нить	Блокировка защитным слоем
Термическая нагрузка	Экстремальная (циклы нагрева/охлаждения)	Умеренная (стабильный режим)

Итоговые преимущества плёночной технологии:

• Отсутствие прямого контакта с агрессивной средой впускного тракта
• Минимизация окисления платиновых компонентов
• Сохранение калибровочных параметров на протяжении всего срока службы
• Снижение погрешности измерений при длительной эксплуатации

Проверка качества соединения в разъёме расходомера воздуха

Нестабильный контакт в разъёме датчика массового расхода воздуха (ДМРВ) провоцирует скачки напряжения в сигнальной цепи. Это приводит к искажению данных о поступающем воздухе, передаваемых в электронный блок управления двигателем (ЭБУ). Последствия выражаются в некорректном формировании топливно-воздушной смеси.

Нарушение качества соединения часто вызвано окислением контактов, их механическим повреждением (загнутые или погнутые штырьки), ослаблением фиксации клемм внутри колодки или загрязнением. Проверку целостности соединения необходимо выполнять при первых признаках неисправности ДМРВ или плановой диагностике.

Порядок проверки электрического соединения

1. Визуальный осмотр разъёма и проводки:

Отсоедините колодку от датчика. Внимательно исследуйте корпус разъёма на предмет трещин, оплавлений или следов перегрева. Осмотрите контактные штырьки (пины) на датчике и гнёзда в колодке – они должны быть чистыми, без коррозии (зелёного или белого налёта), загрязнений маслом/пылью, а также без деформации (отогнутые, вдавленные или сломанные штырьки). Проверьте состояние проводов возле разъёма – отсутствие порезов, перегибов, обрывов.

2. Проверка надёжности фиксации контактов:

Убедитесь, что фиксирующий замок (защёлка) колодки исправен и обеспечивает плотное, без люфта, соединение с датчиком. Проверьте, не разболтались ли металлические клеммы внутри пластиковой колодки – они должны плотно обжимать штырьки датчика. Можно аккуратно подтянуть клеммы тонким инструментом, если они ослабли.

3. Измерение контактного сопротивления и напряжения:

Для точной диагностики используйте мультиметр:

• Сопротивление контактов: При отключенном разъёме измерьте сопротивление между соседними контактами в колодке (должно быть близко к бесконечности, т.е. отсутствие КЗ) и последовательно между контактом колодки и соответствующим концом провода со стороны ЭБУ (должно быть близко к 0 Ом, отсутствие обрыва).
• Напряжение питания: При включенном зажигании (двигатель не запущен) измерьте напряжение между контактом питания разъёма (обычно +12V, уточняется по схеме) и "массой" (корпус двигателя).
• Сигнальное напряжение/Сопротивление датчика: Подключите разъём обратно к датчику. Через специальные тонкие щупы или иглы, аккуратно введённые в разъём со стороны проводов, измерьте сигнальное напряжение на соответствующем пине (или сопротивление датчика, в зависимости от типа ДМРВ) согласно спецификации производителя.

Параметр	Тип проверки	Нормальное значение (примерное, уточнять по ТО!)	Признак проблемы
Сопротивление между контактами	Разъём отключен	∞ Ом (КЗ отсутствует)	Низкое сопротивление (КЗ)
Сопротивление контакт-ЭБУ	Разъём отключен	~0 Ом (обрыв отсутствует)	Высокое сопротивление или ∞ Ом (обрыв)
Напряжение питания (+12V)	Зажигание ON, разъём отключен	11.5V - 12.5V	Отсутствие или сильное падение напряжения
Сигнал ДМРВ	Зажигание ON, разъём подключен	0.8V - 1.4V (зависит от типа и ТХ)	Нестабильность, выход за диапазон, 0V или 5V

4. Очистка контактов:

При обнаружении загрязнений или слабого окисления аккуратно очистите штырьки датчика и гнёзда разъёма специальным средством для очистки электронных контактов (Contact Cleaner). Не используйте абразивы или агрессивные жидкости! Дайте контактам полностью высохнуть перед подключением.

Критически важно: Все работы проводите при выключенном зажигании! Нарушение этого правила может повредить ЭБУ или сам датчик. Если визуальный осмотр и очистка не устранили проблему, а замеры показывают отклонения, необходима замена разъёма, ремонт проводки или самого ДМРВ.

Фиксация проводов для предотвращения обрыва

Надёжная фиксация проводки датчика массового расхода воздуха (ДМРВ) критична для стабильной работы двигателя, так как обрыв или нарушение контакта в цепи проводов напрямую влияет на точность передачи сигналов о количестве поступающего воздуха. Вибрации двигателя, перепады температур и случайные механические воздействия создают постоянную угрозу целостности соединений, что может привести к некорректным показаниям, ошибкам ЭБУ и повышенному расходу топлива.

Провода датчика должны быть жёстко закреплены вдоль штатных трасс жгутов с использованием термостойких пластиковых хомутов или клипс, исключая провисание или натяжение. Особое внимание уделяется защите участков возле разъёма ДМРВ и точек входа в корпус датчика, где изгибы и трение наиболее опасны. Обязательна проверка отсутствия контакта с подвижными элементами, острыми кромками кузова или горячими поверхностями выпускного коллектора.

Ключевые методы фиксации

• Клипсы и скобы: Использование штатных пластиковых фиксаторов на корпусе воздуховода или двигателе для жёсткого удержания жгута.
• Термостойкие кабельные стяжки: Дополнительное крепление проводов к неподвижным элементам (например, кронштейнам) с шагом 10-15 см.
• Пластиковые гофры: Защита уязвимых участков от перетирания и высоких температур.
• Демпферные петли: Формирование небольшого запаса провисания (U-образная петля) возле разъёма для компенсации вибраций.

Ошибка монтажа	Последствие	Решение
Провисание проводов	Зацепление за движущиеся части, обрыв	Крепление стяжками с шагом ≤15 см
Жёсткое натяжение	Вырывание контактов из разъёма	Создание демпферной петли
Контакт с горячими поверхностями	Плавление изоляции, КЗ	Термоизоляция или перенос трассы

После фиксации проводов обязательно проверяется отсутствие их натяжения при повороте разъёма, а также надёжность посадки контактов в колодке. Важно: заменяйте повреждённые клипсы и хомуты только термостойкими аналогами, стандартные пластиковые стяжки возле двигателя быстро деградируют.

Признаки слабого контакта в электрической цепи

Слабый контакт в цепи расходомера воздуха проявляется нестабильной передачей сигнала от датчика к ЭБУ двигателя. Это вызывает искажение данных о поступающем воздушном потоке, что нарушает расчет топливно-воздушной смеси.

Проблема часто возникает в разъемах, клеммах или участках окисления/коррозии проводки. Симптомы могут носить периодический характер, усиливаясь при вибрациях, влажности или нагреве элементов.

Характерные проявления неисправности

• Плавающие обороты холостого хода: самопроизвольное повышение/снижение RPM без воздействия на педаль газа.
• Рывки и провалы при разгоне: потеря мощности, "зависание" реакции на акселератор.
• Неустойчивая работа двигателя: троение, вибрации, особенно после прогрева.
• Ложные ошибки ДМРВ: код неисправности (например, P0100, P0102) появляется и самопроизвольно исчезает.
• Скачки напряжения в данных датчика: показания массового расхода воздуха резко меняются при пошевелении разъема или проводов.
• Затрудненный запуск: увеличенное время прокрутки стартера, необходимость подгазовки.

Анализ параметра "Масса воздуха" в реальном времени

Мониторинг массы воздуха в потоке входящего заряда осуществляется датчиком массового расхода воздуха (ДМРВ или MAF-сенсор), который непрерывно измеряет объём проходящего воздуха и корректирует показания с учётом его температуры и плотности. Полученные данные преобразуются в электрический сигнал (чаще всего частотный, аналоговый или цифровой) и передаются в электронный блок управления двигателем (ЭБУ) для расчёта оптимального состава топливовоздушной смеси.

Точность измерения критична на всех режимах работы двигателя: при резком ускорении ЭБУ требует данных о быстром приросте воздушного потока для обогащения смеси, а на холостом ходу – стабильных показаний для поддержания устойчивых оборотов. Задержки или искажения сигнала приводят к потере мощности, рывкам, повышенному расходу топлива и росту токсичности выхлопа.

Ключевые аспекты обработки данных

Для корректной интерпретации параметра ЭБУ использует комплексный подход:

• Калибровочные карты: Сопоставление сигнала ДМРВ с заранее заданными значениями для разных температур и давлений.
• Коррекция по давлению: Учёт атмосферного давления (через отдельный датчик) и давления во впускном коллекторе (датчик MAP) для точного определения плотности воздуха.
• Динамическая адаптация: Автоматическая подстройка под изменения характеристик датчика в процессе эксплуатации.

Диагностика неисправностей основывается на анализе:

1. Правдоподобности сигнала: Сравнение показаний MAF с расчётными значениями на основе оборотов двигателя, положения дросселя и данных датчика кислорода.
2. Стабильности выходного напряжения/частоты: Резкие скачки или "провалы" сигнала указывают на загрязнение чувствительного элемента или электрические проблемы.
3. Соответствия ожидаемым значениям при специфичных режимах (например, работа на холостом ходу или полной мощности).

Симптом ошибки ДМРВ	Воздействие на параметр "Масса воздуха"
Загрязнение термоэлемента/нити	Занижение реального расхода на высоких нагрузках
Обрыв/короткое замыкание цепи	Фиксация неоправданно низкого/высокого значения
Некорректная коррекция температуры	Ошибки в расчёте плотности воздуха

Современные системы дублируют данные MAF через модель расчёта воздуха на основе скорости вращения коленвала, давления в коллекторе и температуры, что позволяет ЭБУ перейти на аварийные таблицы при отказе датчика, сохраняя работоспособность двигателя.

Измерение мгновенного расхода сканером OBD-II

Сканер OBD-II считывает параметр Расход воздуха (MAF) (PID 0x10) напрямую из ЭБУ двигателя. Данные поступают в виде цифрового сигнала, отражающего массовый расход воздуха в граммах в секунду (г/с) или фунтах в минуту (lb/min). Точность показаний зависит от корректной работы датчика расходомера (ДМРВ/MAF-сенсора) и отсутствия ошибок в его цепи.

Для интерпретации данных сканер использует заводские калибровочные таблицы ЭБУ, заложенные производителем. Мгновенные значения обновляются с частотой 5-20 Гц (в зависимости от протокола OBD и скорости CAN-шины), что позволяет анализировать динамические процессы: резкое открытие дросселя, переходные режимы работы двигателя, реакцию на подсос воздуха.

Особенности диагностики через OBD-II

• Косвенный метод: сканер получает уже обработанные ЭБУ данные, а не сырые сигналы сенсора.
• Требует сопоставления с другими параметрами:
  • Обороты двигателя (RPM)
  • Положение дроссельной заслонки (TPS)
  • Долгосрочные/краткосрочные топливные коррекции (STFT/LTFT)

Типичные значения MAF (бензиновый ДВС 2.0 л)	Условия замера
2.5–4.0 г/с	Холостой ход (прогретый двигатель)
30–50 г/с	3000 об/мин (без нагрузки)
100–150 г/с	Максимальная нагрузка (WOT)

Резкие отклонения от ожидаемых значений или нулевые показания при работающем моторе указывают на неисправности: загрязнение чувствительного элемента MAF, обрыв в цепи питания, замыкание сигнального провода. Анализ графика расхода в реальном времени помогает выявить "провалы" при ускорении, характерные для подсоса неучтённого воздуха.

Оптимальные значения кг/час при холостых оборотах

Показания массового расхода воздуха (кг/час) на холостом ходу напрямую зависят от рабочего объема двигателя и его технического состояния. Для исправного мотора без дополнительных нагрузок (кондиционер, генератор) значения должны быть стабильными и соответствовать характеристикам производителя.

Отклонение от нормы указывает на возможные неисправности: загрязнение ДМРВ, подсос неучтенного воздуха, проблемы с системой вентиляции картера или регулятором холостого хода. Контроль этих значений – ключевой этап диагностики.

Типовые нормы для бензиновых двигателей

Ориентировочные диапазоны для прогретого двигателя:

Объем двигателя (л)	Оптимальный расход (кг/час)
1.4–1.6	8–12
1.8–2.0	12–18
2.2–3.0	15–25

Критические факторы влияния:

• Температура воздуха: холодный воздух плотнее – показания растут.
• Атмосферное давление: снижение давления уменьшает расход.
• Обороты холостого хода: стандартный диапазон 650–950 об/мин.

Признаки отклонений:

1. Значения ниже нормы: подсос воздуха после ДМРВ, засорение воздушного фильтра.
2. Значения выше нормы: неисправность датчика температуры впускного воздуха, дефект клапана EGR.
3. Нестабильные колебания: загрязнение чувствительного элемента ДМРВ, нарушения в цепи питания датчика.

Взаимозаменяемость ДМРВ в рамках одного производителя

В рамках одного автопроизводителя (например, Volkswagen Group, BMW, Mercedes-Benz) концепция взаимозаменяемости датчиков массового расхода воздуха (ДМРВ) часто кажется логичной. Логика подсказывает, что сходные двигатели в разных моделях или даже разных брендах концерна могут использовать идентичные или очень похожие компоненты, включая ДМРВ. Инженерная унификация действительно является распространенной практикой.

Однако практика замены ДМРВ между моделями одного производителя оказывается значительно сложнее, чем ожидается. Даже при визуальном сходстве или одинаковом корпусе, критически важны внутренние характеристики и программное обеспечение, управляющее работой датчика и его взаимодействием с конкретным двигателем. Производитель может использовать ДМРВ от разных поставщиков (Bosch, Siemens VDO, Pierburg, Hitachi и др.) или разные модификации для различных силовых агрегатов, даже в пределах одного модельного ряда.

Ключевые факторы, влияющие на взаимозаменяемость

Основным и абсолютно критическим фактором является соответствие каталожного номера (part number) ДМРВ. Производитель присваивает уникальный номер каждой специфической версии датчика, предназначенной для определенного двигателя, года выпуска и, иногда, даже рынка сбыта. Замена должна производиться строго по этому номеру или по официально утвержденным производителем автомобиля кросс-референсам (прямым аналогам). Использование ДМРВ с отличающимся номером, даже от той же марки авто, чревато проблемами.

Важные аспекты, которые могут варьироваться между ДМРВ одного производителя:

• Чувствительный элемент и калибровка: Характеристики чувствительного элемента (пленочного или проволочного) и его заводская калибровка подобраны под конкретный диапазон расхода воздуха и параметры впускной системы двигателя.
• Выходной сигнал: Тип (аналоговый 0-5В, цифровой PWM, частотный, цифровой по CAN/LIN) и характеристики сигнала (наклон, смещение) должны точно соответствовать ожиданиям блока управления двигателем (ЭБУ) конкретной модели.
• Прошивка датчика: Многие современные ДМРВ имеют собственную микропроцессорную прошивку, содержащую алгоритмы обработки, коррекции и диагностики, специфичные для применения.
• Разъем и распиновка: Физическая совместимость разъема и назначение контактов могут отличаться.

Потенциальные проблемы при некорректной замене:

1. Некорректные показания расхода воздуха: Датчик будет передавать ЭБУ неверные данные.
2. Ошибки работы двигателя: Провалы, рывки, неустойчивый холостой ход, потеря мощности.
3. Загорание Check Engine (CEL): ЭБУ зафиксирует несоответствие сигнала ДМРВ ожидаемым параметрам или его несовместимость.
4. Повышенный расход топлива или токсичность выхлопа: Неправильное соотношение топливовоздушной смеси.
5. Повреждение датчика или ЭБУ: В редких случаях, при серьезном несоответствии сигналов/напряжений.

Фактор	Возможность вариаций внутри одного автопроизводителя	Важность для замены
Каталожный номер (Part Number)	Высокая (Много уникальных номеров)	Критическая (Главный критерий)
Производитель ДМРВ (Bosch, Siemens и т.д.)	Высокая (Один автопроизв. использует разных поставщиков)	Важная (Но номер важнее бренда поставщика)
Внешний вид/Корпус	Средняя (Схожие корпуса для разных калибровок)	Недостаточная (Не гарантирует совместимость)
Тип выходного сигнала	Средняя/Низкая (Часто стандартизирован для платформы)	Высокая (Базовое требование)
Калибровочные данные/Прошивка	Высокая (Специфична для двигателя)	Критическая (Определяет точность показаний)

Вывод: Взаимозаменяемость ДМРВ внутри модельного ряда одного автопроизводителя не является универсальной. Единственным надежным основанием для замены служит полное соответствие каталожного номера оригинальной детали или использование аналога, строго рекомендованного производителем автомобиля. Попытки установить ДМРВ от другой, даже очень похожей модели того же бренда без подтвержденной совместимости по номеру с высокой вероятностью приведут к неисправностям и требуют переустановки корректного датчика.

Эффект "плавающих" оборотов при отказах датчика

При неисправностях датчика массового расхода воздуха (ДМРВ) или загрязнении его чувствительного элемента блок управления двигателем (ЭБУ) теряет точные данные о количестве поступающего воздуха. Это нарушает расчет оптимального соотношения "топливо-воздух", вызывая хаотичные колебания оборотов холостого хода. Двигатель может самопроизвольно "подгазовывать" до 1500-2000 об/мин или резко снижать обороты, рискуя заглохнуть.

Эффект "плавания" возникает из-за противоречивых сигналов в системе. ЭБУ, пытаясь стабилизировать работу, использует аварийные таблицы или показания датчика положения дроссельной заслонки (ДПДЗ) и датчика кислорода (лямбда-зонда). Однако эти данные не компенсируют отсутствие точной информации о воздушном потоке, что приводит к циклическому переобогащению и обеднению смеси.

Характерные проявления и сопутствующие симптомы

Помимо нестабильных оборотов, отказ ДМРВ сопровождается:

• Затрудненным пуском двигателя (особенно "на холодную")
• Провалами мощности при резком нажатии педали газа
• Повышенным расходом топлива (до 15-30%)
• Рывками или дерганьем автомобиля при разгоне

Степень выраженности симптомов зависит от типа неисправности:

Характер отказа ДМРВ	Влияние на обороты
Загрязнение чувствительного элемента	Плавное "плавание" (800-1300 об/мин)
Обрыв цепи питания/сигнала	Резкие скачки (500-2000 об/мин), глушение
Критический выход за допустимые параметры	Аварийный режим (фиксированные 1500 об/мин)

Для подтверждения вины ДМРВ в "плавании" оборотов выполняют:

1. Диагностику кодов ошибок (P0100, P0102, P0103)
2. Анализ текущих параметров расхода воздуха (мг/такт) на холостом ходу
3. Проверку реакции оборотов при отключении разъема датчика

Рост расхода топлива из-за искажённых показаний датчика расходомера воздуха

При некорректной работе датчика массового расхода воздуха (ДМРВ) блок управления двигателем (ЭБУ) получает ошибочные данные о количестве поступающего воздуха. Это провоцирует неправильный расчёт пропорций топливовоздушной смеси, так как ЭБУ опирается на искажённые сигналы при определении необходимого объёма впрыска топлива.

Заниженные показания ДМРВ заставляют ЭБУ уменьшать подачу топлива, создавая обеднённую смесь. Это вызывает детонацию, потерю мощности и вынужденный перерасход топлива при попытке водителя компенсировать недостаток тяги педалью акселератора. Завышенные показания, напротив, приводят к переобогащению смеси – избыточному впрыску горючего, которое не успевает полностью сгорать в цилиндрах.

Основные причины и последствия

Типичные факторы, вызывающие искажение данных ДМРВ:

• Загрязнение чувствительного элемента (термоанемометра или плёночного резистора) масляным налётом, пылью или картерными газами.
• Механические повреждения проводки или контактов датчика, приводящие к нарушению передачи сигнала.
• Некорректная установка после замены или чистки, включая неплотное прилегание уплотнителя.

Ключевые симптомы, сопровождающие повышенный расход топлива:

Параметр	При заниженных показаниях	При завышенных показаниях
Состав смеси	Обеднённая	Переобогащённая
Характер работы двигателя	Провалы при разгоне, детонация	Чёрный дым из выхлопа, сажа на свечах
Динамика авто	Снижение мощности	Вялый отклик на газ

Для диагностики отклонений применяют:

1. Считывание ошибок ЭБУ (коды P0100-P0104).
2. Анализ текущих параметров ДМРВ через диагностический сканер (сравнение с эталонными значениями для конкретной модели).
3. Проверку напряжения сигнала на холостом ходу и при резком нажатии на газ.

Регулярная очистка ДМРВ специальными составами и своевременная забота о состоянии воздушного фильтра минимизируют риски поломки. При критическом износе чувствительного элемента единственным решением остаётся замена датчика.

Потеря мощности при занижении реального расхода

При занижении реального расхода воздуха датчиком (например, из-за загрязнения, механических повреждений или неисправности электроцепи) ЭБУ двигателя получает ошибочные данные. Контроллер рассчитывает впрыск топлива пропорционально заниженным показаниям, что приводит к формированию переобеднённой топливовоздушной смеси. Недостаток топлива нарушает оптимальное сгорание в цилиндрах.

Дефицит топлива вызывает резкое падение крутящего момента, особенно заметное при разгоне или под нагрузкой. Двигатель теряет приёмистость, требует большего времени для раскрутки коленвала, не выходит на номинальные обороты. В тяжёлых случаях возникают провалы, рывки и неустойчивая работа на холостом ходу из-за хаотичного обеднения смеси.

Ключевые последствия для двигателя

• Снижение КПД сгорания: Неполное окисление топлива уменьшает полезную работу цикла.
• Перегрев элементов: Обеднённая смесь горит медленнее, повышая температуру выпускного тракта и поршневой группы.
• Детонационные процессы: Локальный перегрев и остатки топлива в камере провоцируют взрывное горение (детонацию), разрушающее поршни и кольца.
• Повышенный расход топлива: Водитель интенсивнее нажимает педаль газа для компенсации мощности, увеличивая подачу топлива вслепую.

Параметр	Норма	При занижении расхода
Соотношение воздух/топливо (лямбда)	~14.7:1 (стехиометрия)	>15.5:1 (обеднение)
Температура выхлопных газов	650–850°C	До 950–1100°C
Потеря мощности	0%	15–40%

Длительная эксплуатация с заниженными показаниями ДМРВ ускоряет износ двигателя. Наиболее критичны повреждения каталитического нейтрализатора (оплавление керамических сот из-за перегрева) и прогар клапанов (из-за детонации и температурных перегрузок). Ранняя диагностика и замена неисправного датчика восстанавливают характеристики мотора и предотвращают дорогостоящий ремонт.

Дымление двигателя как следствие неисправности ДМРВ

При некорректной работе датчика массового расхода воздуха (ДМРВ) блок управления двигателем (ЭБУ) получает искаженные данные о поступающем воздухе. Это приводит к нарушению формирования топливовоздушной смеси – ЭБУ впрыскивает либо избыточное, либо недостаточное количество топлива относительно реального объема воздуха. Оба сценария провоцируют дымление, но с разными характеристиками и последствиями.

Наиболее частая ситуация – обогащение смеси из-за заниженных показаний ДМРВ. Если датчик передает заниженные значения расхода воздуха, ЭБУ рассчитывает меньшую потребность в топливе. В действительности же в цилиндры поступает больше воздуха, и несгоревший бензин догорает в выпускном тракте, вызывая густой черный дым из выхлопной трубы. Дополнительными симптомами выступают повышенный расход топлива, потеря мощности и запах бензина.

Механизм влияния и диагностика

Ошибки ДМРВ вызывают дымление через ключевые нарушения:

• Переобогащение смеси: Недостаточные показания расхода воздуха → избыток топлива → черный дым (сажа несгоревшего топлива).
• Переобеднение смеси: Завышенные показания ДМРВ → недостаток топлива → белый/сизый дым (перегрев, возможное попадание масла в камеру сгорания).
• Сбои в работе системы EGR: Неверные данные ДМРВ нарушают управление клапаном рециркуляции отработавших газов, способствуя образованию нагара и дыма.

Диагностические признаки неисправного ДМРВ при дымлении:

Цвет дыма	Сопутствующие симптомы	Вероятная причина
Черный, коптящий	Высокий расход топлива, запах бензина, потеря динамики	Сильное переобогащение смеси (ДМРВ показывает меньше воздуха, чем реально)
Белый / Сизый, маслянистый	Хлопки во впуске/выпуске, неустойчивый холостой ход, детонация	Переобеднение смеси (ДМРВ завышает показания) или вторичные повреждения (прогар клапанов)

Для подтверждения вины ДМРВ необходимы:

1. Считывание ошибок ЭБУ (типичные коды: P0100, P0102, P0103).
2. Анализ текущих параметров ДМРВ через диагностический сканер (сравнение с эталонными значениями для конкретной модели двигателя).
3. Проверка напряжения сигнала датчика мультиметром.
4. Тест "отключения ДМРВ" (при отсоединенном разъеме датчика ЭБУ переходит на аварийные таблицы – если дымление уменьшается или исчезает, ДМРВ неисправен).

Игнорирование неисправности ведет к ускоренному износу катализатора, свечей зажигания, цилиндропоршневой группы и масляному голоданию из-за разжижения смазки несгоревшим топливом. Замена или очистка неисправного датчика восстанавливает точное дозирование топлива и устраняет аномальное дымление.

Глюки системы EGR и данные расходомера

Некорректная работа клапана EGR напрямую влияет на показания датчика массового расхода воздуха (ДМРВ). При заклинивании клапана в открытом положении часть выхлопных газов постоянно подмешивается во впускной коллектор, снижая содержание кислорода в поступающей смеси. ЭБУ двигателя, основываясь на заниженных показаниях ДМРВ о фактическом объеме чистого воздуха, уменьшает подачу топлива. Это приводит к потере мощности, неустойчивой работе на холостом ходу и повышению расхода топлива.

При неисправностях EGR (загрязнение, неполное закрытие, нарушение управления) ДМРВ фиксирует параметры, не соответствующие реальному воздухопритоку. Система самодиагностики может регистрировать ошибки, косвенно указывающие на проблемы EGR, но интерпретируемые как неполадки расходомера:

Распространенные симптомы и взаимосвязь

• Ошибки по ДМРВ (P0100-P0104): ЭБУ фиксирует несоответствие сигнала ДМРВ ожидаемым значениям, вызванное разбавлением воздуха выхлопными газами.
• Плавание оборотов холостого хода: Непредсказуемое изменение состава смеси из-за ложных данных о массе воздуха и неконтролируемой рециркуляции.
• Падение мощности и рывки: Недостаточная подача топлива из-за ошибочно заниженных показаний ДМРВ.
• Ложное обогащение/обеднение смеси: ЭБУ корректирует топливоподачу на основе искаженных данных, что выявляется лямбда-зондом.

Состояние EGR	Влияние на показания ДМРВ	Последствия для двигателя
Клапан заклинил открытым	Занижение реального объема чистого воздуха	Потеря мощности, обедненная смесь, пропуски воспламенения
Клапан не открывается	Показания в норме, но не соответствуют требуемым условиям для рециркуляции	Повышение температуры сгорания, детонация, рост NOx
Неконтролируемое открытие	Колебания сигнала ДМРВ, нестабильные значения	Неустойчивая работа, тряска, повышенный расход топлива

Важно: Диагностика требует одновременной проверки EGR и ДМРВ. Замена расходомера при неисправном клапане EGR не устранит проблему – ошибки вернутся. Чистка канала рециркуляции и седла клапана часто нормализует показания ДМРВ без его замены.

Программные методы коррекции стареющего датчика

При старении датчика массового расхода воздуха (ДМРВ) происходит постепенное изменение его выходных характеристик: сигнал отклоняется от эталонных значений даже при неизменном фактическом потоке. Это вызвано загрязнением чувствительных элементов, деградацией нагревательной нити или термическим износом, что приводит к завышению или занижению показаний расхода.

Электронный блок управления (ЭБУ) двигателя применяет алгоритмы адаптации для компенсации погрешности без замены датчика. Эти методы анализируют косвенные признаки некорректной работы ДМРВ и вносят поправочные коэффициенты в расчеты топливоподачи.

Основные подходы к программной адаптации

Ключевые методы включают:

• Коррекция по давлению во впускном коллекторе
  Принцип: Сравнение фактического разрежения на переходных режимах с расчетным значением от ДМРВ. При расхождении ЭБУ корректирует калибровочную карту датчика.
• Анализ обратной связи по лямбда-зонду
  Принцип: Мониторинг длительной коррекции топливоподачи (LTFT). Систематическое отклонение LTFT за пределы ±5% интерпретируется как ошибка ДМРВ, после чего вводится мультипликативная поправка.
• Использование эталонных режимов работы
  Принцип: Фиксация показаний ДМРВ при холостых оборотах и закрытой дроссельной заслонке. Отклонение от заводских калибровок запускает пересчет передаточной функции датчика.

Алгоритмы реализуются через:

1. Автоматическую адаптацию – ЭБУ самостоятельно корректирует параметры в фоновом режиме.
2. Ручную калибровку – сброс адаптаций и принудительное обучение новым коэффициентам через диагностическое оборудование.

Параметр адаптации	Диапазон коррекции	Влияние на работу ДМРВ
Мультипликативный коэффициент	±15-20%	Изменение крутизны характеристики
Аддитивная поправка	±5%	Сдвиг нулевой точки
Калибровка холостого хода	±8%	Компенсация погрешности на малых потоках

Ограничения методов: Эффективность коррекции снижается при механических повреждениях датчика или износе свыше 25-30% от номинала. Программная адаптация рассматривается как временное решение для поддержания работоспособности системы до замены ДМРВ.

Паяние платы вместо замены дорогостоящего узла

При выходе из строя датчика массового расхода воздуха (ДМРВ) автовладельцы часто сталкиваются с необходимостью замены всего узла, что сопряжено со значительными затратами. Однако во многих случаях причиной неисправности являются не механические повреждения чувствительного элемента, а нарушения в электронной цепи платы датчика.

Типичные проблемы, решаемые пайкой, включают обрыв дорожек, микротрещины в контактах, отслоение резисторов или термисторов вследствие вибрации, перегрева или коррозии. Локализация дефекта требует тщательной диагностики: проверки сопротивления на ключевых участках цепи, анализа сигнала при работе и визуального осмотра под увеличением на предмет повреждений.

Технология восстановления платы ДМРВ

Для ремонта необходимы:

• Паяльник мощностью 15-25 Вт с тонким жалом
• Бессвинцовый припой и флюс
• Оловоотсос или оплетка для демонтажа
• Лупа или микроскоп
• Мультиметр для контроля параметров

Этапы ремонта:

1. Демонтаж платы: аккуратное извлечение электронного модуля из корпуса ДМРВ
2. Зачистка контактов: удаление окислов ластиком или спиртом
3. Восстановление дорожек: нанесение перемычек из монтажного провода при обрывах
4. Замена элементов: пайка новых SMD-резисторов/термисторов взамен дефектных
5. Проверка паек: контроль отсутствия коротких замыканий и качества соединений

Важно! Работы требуют аккуратности – перегрев термоанемометрического элемента недопустим. После ремонта обязательна калибровка напряжения на выходе датчика:

Состояние	Напряжение (В)
Холостой ход	0.99-1.01
3000 об/мин	1.7-1.8
Резкий сброс газа	Менее 0.95

Экономия при восстановлении достигает 70% от стоимости нового узла. Однако метод применим лишь для электронных дефектов – физический износ чувствительной нити или загрязнение требуют замены ДМРВ.

Техника замены чувствительного элемента своими руками

Отсоедините минусовую клемму аккумулятора для обесточивания системы. Снимите воздуховод, ведущий к корпусу расходомера, ослабив хомуты крепления. Аккуратно извлеките датчик из корпуса воздушного фильтра, отжав фиксаторы крепежного фланца. Избегайте касания контактов разъёма и внутренних компонентов для предотвращения электростатических повреждений.

Выкрутите крепёжные винты или отщёлкните зажимы, удерживающие чувствительный элемент в корпусе датчика. Фиксируйте расположение уплотнительных прокладок и ориентацию детали перед извлечением. Очистите посадочное гнездо от загрязнений сжатым воздухом или безворсовой салфеткой, смоченной в изопропиловом спирте – механическое воздействие недопустимо.

Порядок монтажа нового элемента

1. Установите новые уплотнительные кольца (при наличии в комплекте)
2. Позиционируйте элемент согласно меткам на корпусе
3. Зафиксируйте винтами с моментом затяжки 0.5-1.2 Н·м
4. Соберите корпус датчика, проверив отсутствие перекосов

Критические требования:

• Запрещено использование силиконовых герметиков
• Проводка не должна создавать натяжение при установке
• Контакты разъёма обрабатываются очистителем до подключения

Этап проверки	Действия
Первичный запуск	Подключите АКБ, запустите двигатель на 3 минуты без нагрузки
Диагностика ошибок	Считайте коды неисправностей через OBD-II сканер
Контроль параметров	Проверьте значение "Массовый расход воздуха" в реальном времени

При появлении ошибок P0100-P0104 выполните калибровку датчика через диагностическое оборудование. Убедитесь в отсутствии подсоса неучтённого воздуха после сборки – проверьте герметичность всех соединений воздушного тракта мыльным раствором.

Критерии выбора производителя: Bosch, VDO, Delphi

При подборе датчика массового расхода воздуха (ДМРВ) ключевыми факторами являются соответствие спецификациям оригинальной детали, ресурс работы и точность измерений. Несовместимость или низкое качество приводят к ошибкам в топливовоздушной смеси, повышенному расходу топлива и нестабильной работе двигателя.

Bosch, VDO и Delphi – лидеры рынка автокомпонентов, но имеют различия в технологиях, применении материалов и рыночной стратегии. Сравнение их предложений требует анализа технических параметров, условий эксплуатации и экономической целесообразности.

Критерий	Bosch	VDO (Siemens)	Delphi
Оригинальность поставок	Официальный OEM-поставщик для VW, BMW, Mercedes	Штатные решения для Ford, GM, PSA	Прямые контракты с Opel, Fiat, Jaguar
Технология сенсора	Пленочные анемометры с платиновым напылением	Комбинированные термоанемометрические модули	Микромембранные датчики с керамическим основанием
Ресурс (средний)	120-150 тыс. км	100-130 тыс. км	110-140 тыс. км
Калибровочные допуски	±1.5% от номинала	±2% от номинала	±1.8% от номинала
Ценовая категория	Премиум-сегмент	Средний ценовой уровень	Выше среднего

Ключевые аспекты при выборе:

• Совместимость с ЭБУ: Bosch требует точного соответствия прошивкам, VDO адаптирован под мультибрендовые платформы, Delphi использует унифицированные протоколы диагностики.
• Устойчивость к загрязнениям: Пленочные элементы Bosch чувствительны к маслу в воздуховоде, керамика Delphi и защищенные сенсоры VDO менее восприимчивы.
• Гарантийные условия: Bosch – 24 месяца без ограничения пробега, VDO – 2 года или 70 тыс. км, Delphi – 24 месяца/100 тыс. км.

Анализ поддельных расходомеров на вторичном рынке

Поддельные датчики массового расхода воздуха (ДМРВ) активно распространяются на вторичном рынке автокомпонентов, представляя серьезную угрозу для потребителей. Эти изделия имитируют внешний вид оригинальных продуктов известных брендов (Bosch, Siemens, Denso и др.), но изготавливаются с использованием дешевых материалов и упрощенных технологий. Отсутствие контроля качества на нелегальных производствах приводит к критическим отклонениям в точности измерений воздушного потока.

Основными каналами сбыта контрафакта являются онлайн-площадки, мелкие автомагазины и стихийные рынки, где подделки предлагаются по привлекательно низкой цене – на 30-70% дешевле оригинала. Продавцы часто используют упаковку, визуально идентичную брендовой, включая поддельные голограммы и логотипы, что затрудняет визуальную идентификацию без экспертизы. Потребитель осознает проблему только после установки и возникновения неисправностей двигателя.

Ключевые риски использования контрафактных ДМРВ

• Некорректные показания расхода воздуха: приводят к нарушениям формирования топливовоздушной смеси (обеднение или обогащение).
• Повышенный расход топлива: ошибки в расчетах ЭБУ провоцируют перерасход на 15-25%.
• Потеря мощности двигателя: неоптимальное смесеобразование снижает КПД работы цилиндров.
• Преждевременный износ катализатора и кислородных датчиков: вызван длительной работой мотора на нештатных режимах.
• Ложные ошибки ЭБУ: (P0100-P0104) и неустойчивая работа на холостом ходу.

Критерий	Оригинальный ДМРВ	Поддельный ДМРВ
Чувствительный элемент	Платиновое напыление, лазерная калибровка	Дешевые сплавы, ручная настройка
Корпус и разъем	Термостойкий пластик, герметичные контакты	Хрупкие материалы, люфт соединений
Ресурс работы	100-150 тыс. км	Редко превышает 15-20 тыс. км
Соответствие TÜV/ISO	Сертифицировано	Отсутствует

Для минимизации рисков приобретения контрафакта рекомендуется покупать ДМРВ у официальных дистрибьюторов, проверять наличие уникального QR-кода или голограммы на упаковке через мобильное приложение производителя, а также анализировать отзывы о продавце. При установке нового датчика обязательна компьютерная диагностика для контроля показаний в реальном времени и адаптации параметров ЭБУ.

Список источников

При подготовке материалов о расходомерах воздуха и их датчиках использовались авторитетные технические ресурсы, специализированная литература и документация производителей. Это обеспечивает точность описания принципов работы, конструктивных особенностей и методов диагностики данных устройств.

Ниже представлен перечень ключевых источников, содержащих детальную информацию о типах расходомеров, их применении в системах управления двигателем, типовых неисправностях и современных технологиях измерения воздушного потока.

Основные источники

• Профессиональные руководства по автомобильной электронике Bosch и Delphi
• Технические стандарты SAE J1979 (OBD-II)
• Учебные пособия по системам впрыска топлива (издательства "За рулём", "Академия")
• Сервисные бюллетени производителей датчиков (Honeywell, Denso)
• Научные публикации по термоанемометрическим измерениям
• Патентная документация на конструкции расходомеров
• Электронные базы данных Autodata и Mitchell OnDemand

Видео: Расходомер воздуха, датчик температуры впускного воздуха, датчик охлаждайки


• Моторное масло Газпромнефть 10w40 полусинтетика ревью характеристики типы смазок Газпромнефть 10w40 полусинтетика матрица характеристик отзывы типы масел Масла Газпромнефть свойства выбор 10w40 полусинтетика тесты пользователей

• Мицубиси Спейс Стар - компактный городской минивэн

• Масло для раздатки - выбираем и меняем правильно
