Датчик массового расхода воздуха - устройство, принцип работы, характеристики

Статья обновлена: 18.08.2025

Датчик массового расхода воздуха (МАФ) – критически важный компонент современных систем управления двигателем внутреннего сгорания. Его показания напрямую влияют на формирование оптимального состава топливно-воздушной смеси.

Понимание устройства и принципа функционирования датчика МАФ необходимо для точной диагностики работы силового агрегата. Неисправности этого узла приводят к повышенному расходу топлива, снижению мощности двигателя и увеличению вредных выбросов.

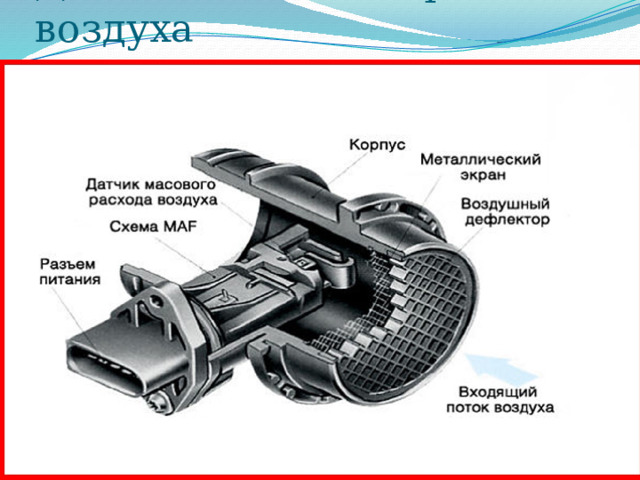

В данной статье детально рассматриваются конструктивные особенности датчика массового расхода воздуха, физические принципы его работы, ключевые технические характеристики, а также методы анализа его выходных сигналов.

Рабочий принцип: как термоанемометр измеряет объем воздушного потока

В основе термоанемометрического метода лежит зависимость скорости охлаждения нагретого элемента от массы проходящего через него воздуха. Чувствительный элемент (обычно платиновая нить или керамический резистор с платиновым напылением) нагревается до температуры, стабильно превышающей температуру входящего потока на 100-200°C.

Электронная схема датчика поддерживает постоянную разницу температур между нагревательным элементом и эталонным датчиком. При увеличении воздушного потока происходит интенсивное охлаждение чувствительного элемента, что требует пропорционального роста силы тока для сохранения заданной температуры. Этот ток и является прямым индикатором массового расхода воздуха.

Ключевые этапы преобразования потока в сигнал

Поддержание фиксированной температуры нагревателя через управляющую схему (мост Уитстона)
Охлаждение элемента воздушным потоком, вызывающее изменение его электрического сопротивления
Компенсация теплопотерь увеличением силы тока через нагреватель
Преобразование величины тока в выходное напряжение/частоту, пропорциональное массе воздуха

Параметр	Характеристика	Типовые значения
Точность измерения	Погрешность в рабочем диапазоне	±2-4%
Выходной сигнал	Аналоговое напряжение / Частота	0-5В / 1.5-12 кГц
Динамический отклик	Время реакции на изменение потока	15-100 мс

Характеристики сигнала и диагностика показаний в сервисной практике

Сигнал датчика массового расхода воздуха (ДМРВ) варьируется в зависимости от типа сенсора: аналоговые модели генерируют постоянное напряжение 0.5–5 В, пропорциональное массе воздушного потока, а цифровые выдают частотно-импульсный сигнал 30–150 Гц с изменяемой скважностью. Ключевыми параметрами являются линейность характеристики в рабочем диапазоне 10–600 кг/ч, скорость отклика (менее 100 мс) и температурная стабильность. Нарушение этих показателей напрямую влияет на корректность топливоподачи.

В сервисной практике диагностика начинается с анализа сигнала осциллографом: для аналоговых ДМРВ проверяют плавность изменения напряжения без провалов, для частотных – стабильность амплитуды и отсутствие паразитных импульсов. Считывание кодов ошибок (P0100–P0103) дополняется сравнением фактических показаний с номинальными значениями для конкретной модели двигателя при разных режимах работы.

Методы выявления неисправностей

Тест отключения питания: Запуск двигателя с отсоединённым разъёмом ДМРВ. Улучшение работы указывает на некорректные показания датчика.

Анализ данных в реальном времени: Контроль параметров:

Режим	Нормальные показания	Симптомы неисправности
Холостой ход	8–15 кг/ч	Скачки >25% от нормы
Резкое ускорение	Плавный рост до 250–400 кг/ч	Задержка реакции, ступенчатые изменения

Проверка загрязнения: Визуальный осмотр чувствительного элемента на наличие масляного налёта или механических повреждений.

Типовые неисправности:
- Завышенные показания: трещины в патрубке после датчика, загрязнение термоэлемента.
- Заниженные показания: засорение воздушного фильтра, неисправность цепи питания.
Калибровка: После замены обязательна адаптация нулевой точки через диагностическое оборудование.
