Современные автомобили оснащаются множеством систем, повышающих комфорт и безопасность. Одним из таких незаметных, но важных компонентов является датчик неровной дороги.

Это устройство выполняет критическую функцию: распознаёт вибрации и удары от колдобин, рельсов или препятствий. Его показания напрямую влияют на работу двигателя и систем контроля устойчивости.

В статье подробно рассмотрим назначение этого датчика, его типичное расположение в подкапотном пространстве и физический принцип действия, основанный на пьезоэлектрическом эффекте или измерении ускорений.

Основные функции датчика: защита систем двигателя и подвески

Датчик неровной дороги отслеживает вибрации кузова при движении по ухабистым участкам. Его ключевая задача – предотвращение повреждений силового агрегата и ходовой части путем оперативной передачи данных в электронный блок управления (ЭБУ) автомобиля.

При фиксации характерных колебаний датчик генерирует сигнал, активирующий превентивные меры защиты. Это позволяет системам автомобиля адаптироваться к сложным дорожным условиям в реальном времени, минимизируя риски поломок.

Способы защиты

Предотвращение детонации двигателя: ЭБУ корректирует угол опережения зажигания при тряске, исключая взрывное сгорание топливной смеси
Снижение нагрузки на подвеску: временное отключение систем, повышающих вибрационную нагрузку (рециркуляции отработавших газов, регулировки фаз газораспределения)
Стабилизация работы трансмиссии: оптимизация переключения передач в АКПП для уменьшения рывков при проезде неровностей

Расположение датчика: типичные места установки в конструкции авто

Производители размещают датчик неровной дороги в зонах, максимально приближенных к колесам, для точного измерения вертикальных колебаний кузова. Это обеспечивает корректную передачу данных о состоянии дорожного покрытия в электронный блок управления двигателем.

Конкретное местоположение варьируется в зависимости от марки и модели автомобиля, но существует несколько распространенных вариантов монтажа, используемых в современных транспортных средствах.

Основные зоны установки

На подрамнике передней подвески – наиболее распространенный вариант, обеспечивающий прямой контакт с элементами ходовой части.
Внутри моторного отсека – крепится к лонжерону или поперечине кузова рядом с передними стойками амортизаторов.

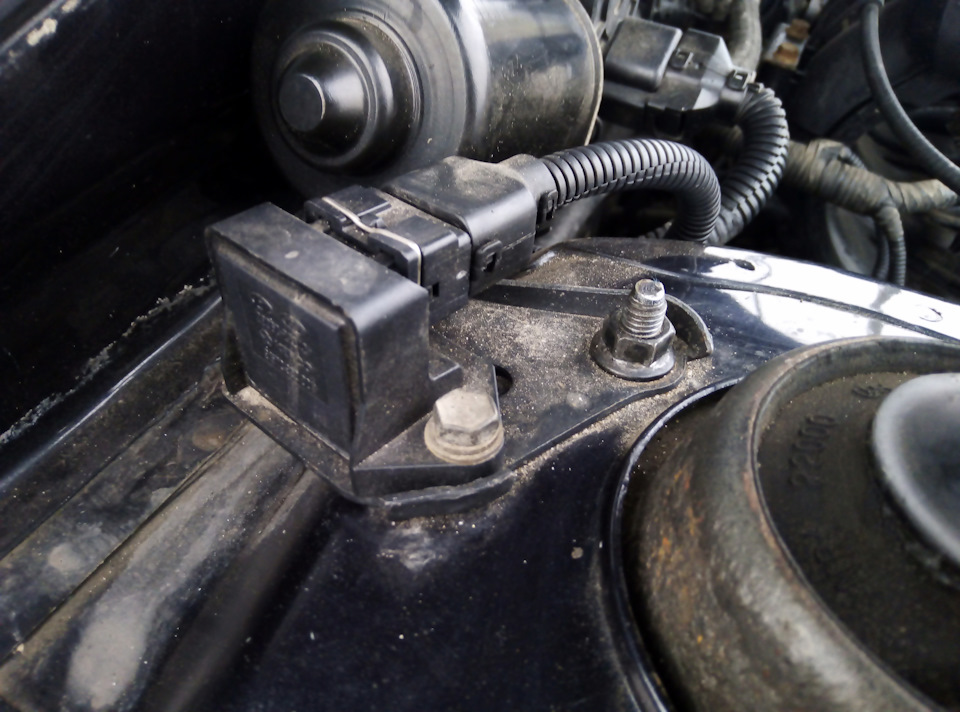

На передних стойках амортизаторов – фиксируется непосредственно на корпусе стойки или рядом с верхней опорой для контроля вибраций.
Под передними сиденьями – встречается в некоторых моделях, где датчик крепят к полу кузова в центральной части авто.
На рычагах подвески – реже, в отдельных конструкциях, устанавливается непосредственно на рычаги передней подвески.

Устройство датчика: внутренние компоненты и корпус

Датчик неровной дороги представляет собой компактное электронное устройство, заключенное в прочный корпус из термостойкого пластика или металлического сплава. Корпус герметичен для защиты внутренних компонентов от влаги, пыли, дорожных реагентов и механических воздействий, что критично учитывая его расположение в подкапотном пространстве или на элементах подвески.

Основу функциональности датчика формируют следующие ключевые внутренние компоненты:

Ключевые элементы конструкции

Пьезоэлектрический кристалл или инерционная масса на пружине: Чувствительный элемент, преобразующий механические колебания подвески (вертикальные ускорения) в электрический сигнал. При наезде на неровность инерционная масса смещается относительно корпуса, воздействуя на пьезоэлемент.
Электронная плата обработки сигнала: Микросхемы (усилитель, аналого-цифровой преобразователь, микроконтроллер) фильтруют полученный сигнал, усиливают его и преобразуют аналоговые колебания в цифровой формат для передачи в ЭБУ двигателя.
Электрический разъем: Стандартизированный разъем (чаще типа "мама") обеспечивает подключение датчика к бортовой сети автомобиля и каналу связи с блоком управления двигателем (ЭБУ).
Монтажные элементы: Ушки или фланец с отверстиями под болты для жесткой фиксации датчика на кузове, подрамнике или элементе подвески (например, на переднем лонжероне или стойке амортизатора).

Принцип работы основан на постоянном мониторинге вибраций. Датчик крепится непосредственно к кузову автомобиля в зоне, наиболее восприимчивой к колебаниям от ударов колес о неровности (часто в передней части). Жесткое крепление необходимо для точной передачи вибраций без искажений. При движении по ухабистой дороге возникающие высокочастотные колебания фиксируются чувствительным элементом, преобразуются в электрический импульс, обрабатываются платой и передаются по проводам в ЭБУ.

Принцип работы: как фиксируется вибрация дорожного покрытия

Датчик неровной дороги регистрирует механические колебания кузова автомобиля через пьезоэлектрический элемент или MEMS-акселерометр. При воздействии вибраций чувствительный компонент генерирует электрический сигнал, пропорциональный силе и частоте колебаний.

Вибрации передаются на внутреннюю массу (инерционный элемент) датчика, закрепленного на кузове. Любое вертикальное ускорение вызывает смещение этой массы относительно корпуса, что преобразуется в изменение электрических параметров – напряжения (пьезоэлемент) или емкости (MEMS).

Алгоритм обработки сигнала

Фиксация колебаний: Чувствительный элемент реагирует на ускорения в диапазоне 5–20 Гц, характерные для неровностей дороги.
Преобразование сигнала: Аналоговые колебания усиливаются и оцифровываются встроенным АЦП.
Анализ данных: ЭБУ двигателя сравнивает амплитуду/частоту сигнала с пороговыми значениями. Превышение указывает на тряску.
Корректирующие действия: ЭБУ временно изменяет угол опережения зажигания, предотвращая детонацию топлива.

Ключевые параметры, влияющие на срабатывание:

Параметр	Значение	Влияние
Амплитуда вибраций	> 2 м/с²	Определяет силу воздействия на двигатель
Частота колебаний	5–20 Гц	Характерный диапазон для дорожных неровностей
Длительность сигнала	> 0.3 сек	Исключает ложные срабатывания

Взаимодействие с ЭБУ: передача данных о тряске

Датчик неровной дороги непрерывно фиксирует вертикальные колебания кузова через пьезоэлектрический элемент. При превышении порогового значения амплитуды вибрации (обычно 20-40 Гц) элемент генерирует переменное напряжение, пропорциональное силе удара.

Аналоговый сигнал преобразуется в цифровой формат внутри датчика. Полученные данные передаются по экранированной двухпроводной линии (например, LIN-шине) напрямую в блок управления двигателем (ЭБУ) со скоростью до 20 раз в секунду.

Обработка информации ЭБУ

Фильтрация помех: программные алгоритмы исключают ложные срабатывания от мелких неровностей или резкого ускорения
Классификация ударов: анализ длительности и амплитуды импульса для определения типа препятствия (лежачий полицейский, выбоина, гравий)
Корректировка зажигания: при критической тряске мгновенно сдвигает угол опережения зажигания для предотвращения детонации

Параметр сигнала	Влияние на работу ЭБУ
Частота импульсов > 25 Гц	Временное обогащение топливной смеси
Длительность > 50 мс	Деактивация системы EGR
Амплитуда > 4.5V	Коррекция фаз газораспределения

Одновременно с корректировками двигателя ЭБУ отправляет код состояния через CAN-шину в блоки безопасности (ABS/ESP) для предотвращения ложных срабатываний стабилизации при езде по бездорожью. При многократном превышении порога в память записывается ошибка P1606 или P1607 для последующей диагностики.

Влияние на работу двигателя: адаптивное управление зажиганием

Вибрации, вызванные движением по неровностям дорожного полотна, создают условия, потенциально опасные для двигателя. Эти механические колебания могут спровоцировать возникновение детонации (неуправляемого взрывного сгорания топливно-воздушной смеси) даже при корректно установленном угле опережения зажигания (УОЗ) для текущих оборотов и нагрузки. Детонация приводит к резкому росту температуры и ударным нагрузкам на поршни, кольца и шатуны, что чревато серьезными повреждениями.

Датчик неровной дороги, регистрируя характерные высокочастотные колебания кузова, связанные именно с ударными воздействиями от дорожных неровностей, а не с детонацией, предоставляет блоку управления двигателем (ЭБУ) критически важную информацию. ЭБУ использует данные этого датчика для временной адаптации управления системой зажигания с целью предотвращения детонации в экстремальных условиях.

Принцип адаптивного управления зажиганием

На основании сигнала от датчика неровной дороги ЭБУ активирует специальный алгоритм коррекции УОЗ:

Идентификация неровности: При получении от датчика сигнала, амплитуда и частота которого соответствуют проезду значительной неровности (лежачий полицейский, выбоина, стык плит), ЭБУ распознает событие.
Мгновенная коррекция УОЗ: Сразу после фиксации события ЭБУ моментально сдвигает угол опережения зажигания в сторону более позднего (уменьшает УОЗ). Эта коррекция происходит очень быстро, часто еще до того, как колесо полностью преодолеет препятствие и вибрации достигнут двигателя.
Снижение риска детонации: Более позднее зажигание означает, что пик давления сгорания смеси приходится на момент, когда поршень уже движется вниз, а не на верхнюю мертвую точку. Это существенно снижает давление в цилиндре в критической фазе и, как следствие, вероятность возникновения детонационных процессов под воздействием внешних вибраций.
Постепенное восстановление УОЗ: После проезда неровности и прекращения характерных вибраций ЭБУ плавно возвращает угол опережения зажигания к оптимальному значению, рассчитанному на основе данных от остальных датчиков (ДПКВ, ДМРВ/ДАД, ДТВ, Лямбда-зонд и т.д.), обеспечивая максимальную эффективность и экономичность работы двигателя.

Таким образом, датчик неровной дороги позволяет ЭБУ адаптивно и превентивно управлять моментом зажигания в ответ на специфические внешние воздействия, защищая двигатель от разрушительных последствий детонации, вызванной исключительно тряской на плохой дороге.

Предотвращение ложных срабатываний системы стабилизации

Датчик неровной дороги (ДНД) играет ключевую роль в минимизации ошибочных активаций ESC/ESP. Он отслеживает вертикальные колебания кузова, вызванные кочками, ямами или гравийным покрытием. Без этого сенсора система стабилизации могла бы интерпретировать резкие толчки как начало заноса и необоснованно подтормаживать колеса или снижать мощность двигателя.

При обнаружении характерных вибраций ДНД отправляет сигнал блоку управления ESC. Это позволяет системе временно скорректировать свою чувствительность или частично отключить вмешательство. Такой подход исключает конфликт между стабилизацией и естественными нагрузками на подвеску, сохраняя контроль водителя на ухабистых участках без компромиссов для безопасности.

Методы обеспечения точности работы

Для дифференциации реального заноса от дорожных помех применяются:

Комплексный анализ данных: сопоставление показаний ДНД с информацией от:
- датчиков угловой скорости колес
- акселерометров поперечного/продольного ускорения
- сенсора угла поворота руля
Адаптивные алгоритмы: автоматическая калибровка порога срабатывания ESC в зависимости от:
1. Амплитуды и частоты колебаний кузова
2. Скорости автомобиля
3. Типа дорожного покрытия (определяется по характеру вибраций)

Ситуация	Действие системы
Резкий наезд на лежачего полицейского	ESC игнорирует кратковременные скачки данных колесных датчиков
Движение по "гребенке"	Снижение чувствительности гидроблока к кратковременным блокировкам колес
Занос на ухабистой дороге	Активация стабилизации при совпадении сигналов ДНД, акселерометров и датчиков руля

Дополнительную защиту обеспечивает программная фильтрация сигналов: высокочастотные шумы (характерные для неровностей) отделяются от низкочастотных колебаний кузова при потере сцепления. Интеграция ДНД в общую архитектуру безопасности позволяет сохранять полную функциональность ESC на ровном асфальте, гарантируя мгновенное вмешательство в критических ситуациях.

Признаки неисправности датчика: симптомы и ошибки

Некорректная работа датчика неровной дороги проявляется через сбои в системе управления двигателем и амортизаторами. Основным симптомом становится ложное срабатывание системы стабилизации, что провоцирует принудительное снижение мощности мотора даже на ровном покрытии. Одновременно на приборной панели загорается контрольная лампа Check Engine, сигнализируя об ошибках ЭСУД.

Дополнительными признаками являются хаотичное переключение режимов адаптивной подвески (при ее наличии) и ухудшение плавности хода. Автомобиль может начать "клевать носом" при торможении или раскачиваться на мелких неровностях из-за отсутствия корректировки жесткости амортизаторов. В бортовом журнале фиксируются характерные коды неисправностей.

Распространенные симптомы и сопутствующие ошибки

Самопроизвольное снижение мощности двигателя – система ошибочно интерпретирует помехи как тряску и активирует аварийный алгоритм
Ошибка P1616/P1617/P1618 – обрыв цепи, короткое замыкание или неверный сигнал датчика
Индикация ESP/ESC – ложное определение пробуксовки из-за некорректных данных о вибрациях
Жесткая работа подвески – блок управления переходит в аварийный режим, фиксируя демпферы
Ошибка U0415 – недоверие к данным датчика со стороны блока управления двигателем

Симптом	Код ошибки	Причина
Потеря тяги на ровной дороге	P1616, P1617	Обрыв проводов или повреждение чувствительного элемента
Самопроизвольное включение стабилизации	U0415, C1110	Конфликт сигналов с датчиками ABS/ESP
Неадекватная реакция подвески	B2413, C1096	Неверная интерпретация вибраций блоком управления

Важно: аналогичные симптомы могут вызывать неисправности датчиков АБС или подвески, поэтому обязательна компьютерная диагностика. Критичные ошибки типа P1618 часто требуют замены датчика, тогда как сбои U-серии иногда устраняются перепрошивкой ЭБУ.

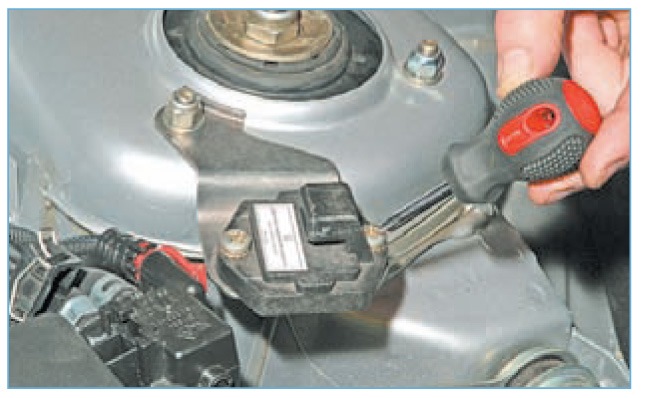

Замена датчика: крепление и электрическое подключение

Демонтаж старого датчика начинается с отсоединения электрического разъема – необходимо нажать на фиксатор-защелку и аккуратно потянуть колодку проводов в сторону от корпуса. После этого выкручиваются крепежные элементы (обычно один или два болта/винта), удерживающие устройство на кронштейне кузова или подвески.

Установка нового датчика требует точной ориентации корпуса согласно меткам или форме посадочного места. Крепежные болты затягиваются с моментом 8-12 Н·м (значение уточняется в руководстве по ремонту ТС), предотвращая деформацию корпуса. Электрический разъем плотно вставляется в гнездо до характерного щелчка фиксатора.

Критические аспекты монтажа

Механическое крепление:
- Проверка целостности резьбовых отверстий в кузове
- Использование штатных крепежных элементов
- Контроль отсутствия перекоса корпуса при установке
Электрическое подключение:
- Очистка контактов разъема от окислов
- Проверка отсутствия повреждений изоляции проводки
- Фиксация жгута проводов в штатных держателях

После замены обязательна проверка работы системы стабилизации через диагностический сканер – ошибки должны отсутствовать, а параметры обязаны соответствовать нормативам производителя.
