Датчик положения дроссельной заслонки ВАЗ - конструкция и как работает

Статья обновлена: 18.08.2025

Датчик положения дроссельной заслонки (ДПДЗ) – ключевой элемент электронной системы управления двигателем автомобилей ВАЗ.

Его основная задача – непрерывно преобразовывать угол открытия дроссельной заслонки в соответствующий электрический сигнал для контроллера.

От точности показаний ДПДЗ напрямую зависят стабильность холостого хода, корректность топливоподачи и динамические характеристики двигателя.

Место расположения ДПДЗ в двигателях ВАЗ

Датчик положения дроссельной заслонки (ДПДЗ) на двигателях ВАЗ устанавливается непосредственно на корпусе дроссельного узла. Он закреплен со стороны привода заслонки и механически соединен с ее осью вращения. Местоположение обеспечивает прямой контакт с подвижным элементом для точного измерения угла открытия.

Конструктивно ДПДЗ монтируется напротив дроссельной заслонки, фиксируя ее текущее положение. Крепление осуществляется двумя винтами к фланцу корпуса, а электрическое подключение выполняется через стандартный разъем. Такое расположение позволяет синхронизировать работу с регулятором холостого хода (РХХ), который размещен рядом на том же узле.

Ключевые особенности расположения

Ориентация: со стороны привода троса акселератора или электронной педали газа
Соседние компоненты: регулятор холостого хода (РХХ), шланги вентиляции картера
Точка подключения: ось дроссельной заслонки через поворотный механизм
Доступность: требует демонтажа воздуховода для замены

Внешний вид датчика положения дроссельной заслонки (ДПДЗ)

Датчик представляет собой компактный пластиковый корпус прямоугольной или цилиндрической формы, закрепляемый на корпусе дроссельного узла болтами. На корпусе расположены три металлических контакта-штыря (реже разъем типа "лопасть") для подключения к бортовой сети автомобиля. С торцевой стороны имеется поворотная пластиковая или металлическая цапфа с прорезью либо шлицами для соединения с осью дроссельной заслонки.

Поверхность корпуса обычно маркирована производителем: нанесены обозначение модели (например, "0 280 122 001"), номинальное напряжение (5V), стрелка положения при монтаже и логотип бренда. Габаритные размеры редко превышают 3-5 см в длину и 2-3 см в ширину. Цвет пластика чаще черный, реже серый или бежевый.

Ключевые внешние элементы

Крепежные ушки – две проушины с отверстиями под болты для фиксации на дроссельном узле.
Приводная цапфа – выступающий вращающийся элемент, синхронно поворачивающийся с осью заслонки.
Электрический разъем – трехконтактный штекер (VCC, GND, сигнальный выход) стандартизированной формы.
Уплотнительное кольцо – резиновая прокладка между корпусом датчика и дроссельным узлом для защиты от пыли.

Конструкция пленочного потенциометра ДПДЗ

Основой потенциометра служит диэлектрическая подложка, на которую методом напыления нанесены резистивные дорожки. Эти дорожки формируют тракт с заданным электрическим сопротивлением. Параллельно им расположена дорожка скользящего контакта (ползунка), обеспечивающая съем сигнала.

Подвижный элемент конструкции – ползунок – жестко соединен с осью дроссельной заслонки. При вращении оси ползунок перемещается по резистивному слою и дорожке скользящего контакта. Для обеспечения надежного электрического соединения ползунок оснащен подпружиненными токосъемными контактами.

Ключевые компоненты и материалы

Резистивный слой: Изготавливается из композитных материалов (угольная пыль с полимерным связующим или керамика), определяющих сопротивление тракта.
Дорожка скользящего контакта: Выполняется из токопроводящего материала с низким сопротивлением (часто сплавы благородных металлов) для минимизации падения напряжения.
Ползунок: Металлический контакт с несколькими подпружиненными "лапками", обеспечивающими постоянное прилегание к дорожкам.
Корпус: Пластиковый корпус защищает чувствительные элементы от пыли, влаги и механических повреждений.

Электрические выводы	Три контакта: "+5В" (питание), "Сигнальный" (съем напряжения), "Масса" (общий провод).
Характеристика резистивного слоя	Линейное изменение сопротивления по длине дорожки (для стандартных ДПДЗ ВАЗ).
Тип контакта	Скользящий контакт ползунка работает в режиме непрерывного трения.

Три контакта ДПДЗ: назначение выводов

Датчик положения дроссельной заслонки (ДПДЗ) оснащен тремя электрическими выводами, каждый из которых выполняет строго определенную функцию в цепи взаимодействия с электронным блоком управления двигателем. Корректное подключение этих контактов критически важно для формирования точного сигнала о текущем угле открытия дросселя.

Неверная коммутация проводов приводит к искажению данных, поступающих в ЭБУ, что вызывает сбои в работе силового агрегата: нестабильные обороты холостого хода, рывки при разгоне или повышенный расход топлива. Понимание роли каждого вывода позволяет избежать ошибок при диагностике и замене датчика.

Функции контактов

Питание (+5V) – Подключается к стабилизированному опорному напряжению 5 В от ЭБУ. Обеспечивает питание потенциометрической схемы датчика.
Масса (GND) – Соединяется с общим проводом (землей) автомобиля. Замыкает электрическую цепь ДПДЗ, обеспечивая обратный ток.
Сигнальный (OUT) – Передает аналоговый сигнал переменного напряжения (0.3-4.8 В) на контроллер. Изменение напряжения пропорционально углу поворота дроссельной заслонки.

Принцип изменения сопротивления в зависимости от положения заслонки

Основу ДПДЗ составляет потенциометр, конструктивно связанный с осью дроссельной заслонки. Внутри датчика находится резистивная дорожка, по которой перемещается подвижный контакт (ползунок), механически соединённый с валом заслонки.

Принцип изменения сопротивления основан на законе Ома для участка цепи: сопротивление проводника прямо пропорционально его длине. Вращение заслонки вызывает синхронное перемещение ползунка по резистивной дорожке, тем самым изменяя длину активного участка дорожки между ползунком и одним из крайних выводов потенциометра.

Закрытая заслонка: Ползунок находится вблизи одного конца дорожки. Длина активного участка резистора между ползунком и выводом питания (или "массой", в зависимости от схемы включения) минимальна. Сопротивление между соответствующими выводами ДПДЗ также минимально.
Открытая заслонка: Ползунок перемещается к противоположному концу дорожки. Длина активного участка резистора между ползунком и выводом питания (или "массой") максимальна. Сопротивление между этими выводами достигает максимального значения.
Промежуточное положение: По мере поворота заслонки от закрытого к открытому положению длина активного участка дорожки и, следовательно, сопротивление между указанными выводами изменяются плавно и пропорционально углу поворота.

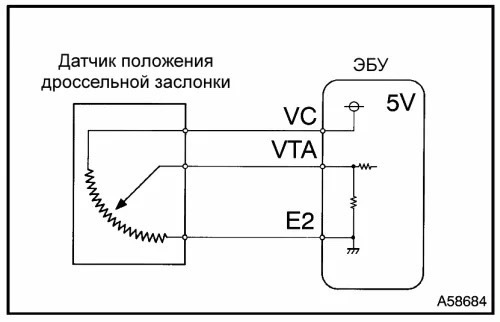

Схема подключения и формирование сигнала

ДПДЗ имеет три электрических вывода:

Вывод 1 (Vcc)	Подключен к стабилизированному опорному напряжению (+5В) от ЭБУ.
Вывод 2 (Сигнальный)	Подключен к подвижному контакту (ползунку). На этом выводе формируется выходное напряжение.
Вывод 3 (GND)	Подключен к "массе" (общему проводу) автомобиля.

Опорное напряжение (+5В) подается на один конец резистивной дорожки. Второй конец дорожки заземлен. Ползунок, перемещаясь по дорожке, "снимает" с нее часть напряжения, пропорциональную своему положению. Таким образом, выходное напряжение на сигнальном выводе (между ползунком и "массой") изменяется пропорционально углу поворота дроссельной заслонки.

ЭБУ двигателя непрерывно измеряет это напряжение на сигнальном выводе, интерпретируя его как точный показатель текущего положения дроссельной заслонки. Изменение сопротивления внутри потенциометра ДПДЗ является физической основой для формирования этого линейно изменяющегося напряжения.

Напряжение холостого хода: теоретические значения

Теоретическое значение напряжения холостого хода (ХХ) для датчика положения дроссельной заслонки (ДПДЗ) автомобилей ВАЗ определяется конструкцией и принципом работы устройства. Датчик представляет собой потенциометр, на который подается опорное напряжение +5В от электронного блока управления двигателем (ЭБУ).

При полностью закрытой заслонке подвижный контакт потенциометра занимает крайнее положение, соответствующее минимальному сопротивлению на сигнальном выводе. Формула расчета напряжения: U_вых = U_опор × (R_min / R_пот), где R_пот – полное сопротивление потенциометра, R_min – сопротивление на холостом ходу.

Ключевые параметры

Стандартные теоретические значения для ДПДЗ ВАЗ:

Опорное напряжение: +5.0±0.1В
Диапазон выходного сигнала ХХ: 0.35–0.65В
Идеальное значение: 0.5В при полностью закрытой заслонке

Фактические показания зависят от:

Точности изготовления резистивного слоя
Качества контакта в крайней точке
Величины начального зазора заслонки

Состояние заслонки	Теоретическое U_вых
Полностью закрыта (ХХ)	0.50 В
Частично открыта (50%)	2.50 В
Полностью открыта	≥4.50 В

Отклонение от нормы указывает на:

Износ дорожек потенциометра (>0.7В)
Неисправность цепи питания (<0.3В)
Нарушение регулировки начального положения

Напряжение полностью открытой заслонки: эталонные показатели

При полностью открытой дроссельной заслонке (ДЗ) потенциометр ДПДЗ выдает максимальное напряжение в цепи. Это значение является ключевым параметром для корректного расчета угла открытия заслонки блоком управления двигателем (ЭБУ). Отклонение от эталонных показателей приводит к некорректному формированию топливно-воздушной смеси и нарушению работы силового агрегата.

Для большинства датчиков положения дроссельной заслонки ВАЗ (2110, 2114, Калина, Приора и др.) эталонное напряжение при полном открытии составляет 3.8–4.6 В. Данный диапазон обусловлен конструктивными особенностями резистивных дорожек и электрической схемой датчика. Точное значение зависит от модели ДПДЗ:

Факторы, влияющие на показатели

На фактическое напряжение влияют:

Износ резистивного слоя – образование "проплешин" на дорожке
Люфт в приводе – механический износ оси дроссельного узла
Коррозия контактов – окисление разъемов или клемм
Неисправность возвратной пружины – неполное открытие заслонки

Проверка осуществляется мультиметром в режиме измерения постоянного напряжения (диапазон 0–20 В). Щупы подключаются к сигнальному выводу ДПДЗ и "массе" двигателя при включенном зажигании и полностью нажатой педали газа. Критичным считается отклонение более чем на ±0.25 В от номинала.

Состояние ДЗ	Эталонное напряжение	Допустимое отклонение
Полностью открыта	3.8–4.6 В	±0.25 В
Закрыта	0.3–0.7 В	±0.05 В

Важно учитывать, что после замены ДПДЗ или дроссельного узла требуется адаптация "нуля" (обучение ЭБУ). Без этой процедуры блок управления может некорректно интерпретировать напряжение полностью открытой заслонки, даже при исправном датчике.

Взаимосвязь угла открытия и выходного сигнала ДПДЗ ВАЗ

Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ построен на основе потенциометрического принципа. Его подвижный контакт механически связан с осью дроссельной заслонки и перемещается по резистивному слою при её повороте.

Изменение положения заслонки напрямую влияет на сопротивление между контактами потенциометра. Это преобразуется в выходное напряжение, подаваемое на электронный блок управления (ЭБУ) двигателем.

Характеристика зависимости

Выходной сигнал ДПДЗ изменяется пропорционально углу открытия заслонки:

При полностью закрытой заслонке (0-3°) напряжение составляет 0.35–0.65 В
При полностью открытой заслонке (80–90°) напряжение достигает 4.0–4.8 В

Зависимость является линейной в штатном режиме работы. Напряжение на сигнальном проводе рассчитывается по формуле: U_вых = U_пит × (R₂ / (R₁ + R₂)), где R₁ и R₂ – сопротивления участков потенциометра.

Угол открытия	Выходное напряжение	Состояние заслонки
0–3°	0.35–0.65 В	Закрыта
~45°	~2.5 В	Среднее
80–90°	4.0–4.8 В	Открыта

ЭБУ анализирует напряжение для определения текущего положения заслонки и скорости её открытия (по изменению сигнала во времени). Отклонение от линейной характеристики вызывает ошибки в формировании топливно-воздушной смеси.

Как ДПДЗ передает данные на ЭБУ

Датчик положения дроссельной заслонки (ДПДЗ) преобразует механическое перемещение оси дросселя в электрический сигнал. Конструктивно он представляет собой потенциометр, где подвижный контакт механически связан с осью заслонки. При нажатии на педаль газа положение контакта изменяется пропорционально углу открытия.

На потенциометр подается стабильное опорное напряжение (+5 В) от ЭБУ. Подвижный контакт скользит по резистивной дорожке, формируя выходное напряжение в диапазоне 0.3-4.8 В. Это напряжение напрямую передается по сигнальному проводу на аналоговый вход контроллера ЭБУ.

ЭБУ непрерывно считывает значение напряжения с ДПДЗ через АЦП (аналогово-цифровой преобразователь). Полученное цифровое значение интерпретируется по калибровочной таблице:

Напряжение (В)	Положение заслонки
0.3–0.7	Полностью закрыта
0.8–3.9	Промежуточное положение
4.0–4.8	Полностью открыта

Ключевые аспекты передачи данных:

Линейная зависимость: Напряжение изменяется пропорционально углу поворота (примерно 0.1 В на 1° для ВАЗ)
Скорость изменения: ЭБУ анализирует динамику роста/падения напряжения для определения агрессивности акселерации
Диагностика: Контроллер проверяет сигнал на обрыв (~0 В) и КЗ (~5 В), активируя аварийный режим при ошибках

Роль ДПДЗ в формировании топливно-воздушной смеси

Датчик положения дроссельной заслонки (ДПДЗ) передает в электронный блок управления (ЭБУ) данные об угле открытия дросселя. Эти показания напрямую влияют на расчет длительности импульсов впрыска топлива форсунками. При изменении положения педали газа ДПДЗ мгновенно корректирует сигнал для ЭБУ, что позволяет адаптировать состав смеси под текущие нагрузки.

На основе информации от ДПДЗ ЭБУ определяет режим работы двигателя: холостой ход (заслонка закрыта), частичная нагрузка или интенсивное ускорение (резкое открытие). В каждом из этих режимов требуется разное соотношение воздух/топливо. Например, при резком нажатии педали ДПДЗ сигнализирует о необходимости обогащения смеси для предотвращения "провалов".

Ключевые аспекты влияния ДПДЗ

Основные функции датчика в смесеобразовании:

Режим холостого хода: При закрытой заслонке ДПДЗ подает сигнал ~0.5В, активируя регулятор холостого хода и задавая минимальную подачу топлива
Динамическое ускорение: Резкое изменение напряжения (до 4.8В) заставляет ЭБУ кратковременно обогащать смесь
Переходные режимы: Плавное изменение показаний позволяет точно дозировать топливо между режимами работы
Торможение двигателем: При закрытии заслонки на скорости ДПДЗ инициирует отключение топливоподачи

Неисправность датчика (обрыв, завышенные/заниженные показания) вызывает критичные ошибки смесеобразования: переобогащение или обеднение смеси, рывки при разгоне, нестабильный холостой ход. Корректная работа ДПДЗ обеспечивает соблюдение экологических норм и топливной экономичности.

Влияние показаний ДПДЗ на угол опережения зажигания

Датчик положения дроссельной заслонки передает в электронный блок управления двигателем (ЭБУ) информацию о текущем угле открытия дросселя. Эта величина является ключевым параметром для определения режима работы мотора: холостой ход, частичная нагрузка или интенсивное ускорение. На основании этих данных ЭБУ рассчитывает оптимальный угол опережения зажигания (УОЗ) для каждого рабочего цилиндра.

При резком открытии дросселя (например, при разгоне) показания ДПДЗ мгновенно изменяются, сигнализируя о переходе в режим динамической нагрузки. ЭБУ интерпретирует это как требование к увеличению крутящего момента и корректирует УОЗ в сторону более раннего зажигания. Это предотвращает детонацию и обеспечивает плавное наращивание мощности за счет более полного сгорания топливовоздушной смеси.

Принципы коррекции УОЗ на основе ДПДЗ

Основные алгоритмы регулирования:

При стабильном положении дросселя (умеренная нагрузка) УОЗ поддерживается в оптимальном диапазоне для экономии топлива
При резком нажатии педали газа (сигнал ДПДЗ > 70-90%) ЭБУ добавляет до 5-10° УОЗ для предотвращения "провалов"
В режиме принудительного холостого хода (закрытый дроссель при движении) угол смещается в "позднюю" сторону для улучшения экологических показателей

Типичные проблемы при неисправном ДПДЗ:

Симптом	Причина влияния на УОЗ
Рывки при разгоне	Запоздалая коррекция угла из-за медленного отклика датчика
Детонация	Излишне раннее зажигание при неверных показаниях
Провалы мощности	Отсутствие своевременного увеличения УОЗ при открытии заслонки

Калибровочные таблицы в прошивке ЭБУ жестко связывают скорость изменения напряжения ДПДЗ с величиной коррекции УОЗ. Нарушение этой взаимосвязи из-за механического износа, загрязнения или электрических неисправностей датчика приводит к снижению динамики и перерасходу топлива.

ДПДЗ и система стабилизации холостого хода

Датчик положения дроссельной заслонки (ДПДЗ) передаёт в электронный блок управления (ЭБУ) информацию об угле открытия дросселя. При закрытой заслонке (педаль газа отпущена) сигнал ДПДЗ указывает на режим холостого хода, что активирует систему стабилизации оборотов двигателя.

Система стабилизации холостого хода использует показания ДПДЗ как базовый параметр для управления подачей воздуха в обход дроссельной заслонки. ЭБУ анализирует разницу между текущими оборотами коленвала и заданными целевыми значениями, корректируя поток через регулятор холостого хода (РХХ) или клапан дополнительного воздуха.

Принцип совместной работы

При закрытом дросселе ДПДЗ отправляет в ЭБУ низкое напряжение (обычно 0.45–0.55В). Это сигнализирует о необходимости поддержания ХХ. ЭБУ игнорирует сигнал ДПДЗ при открытии заслонки, переключаясь на управление по основному воздушному каналу.

Алгоритм стабилизации включает:

Постоянный мониторинг оборотов двигателя датчиком коленвала.
Сравнение фактических оборотов с эталоном, заложенным в ПО ЭБУ.
Расчёт коррекции положения шагового РХХ или степени открытия электромагнитного клапана.
Подачу воздуха через байпасный канал для удержания оборотов в заданном диапазоне (750–850 об/мин).

Неисправности ДПДЗ, нарушающие работу ХХ:

Завышенное напряжение сигнала при закрытой заслонке (ЭБУ ошибочно считает дроссель приоткрытым).
Обрыв или "плавающий" контакт в сигнальной цепи.
Износ резистивного слоя дорожки датчика, вызывающий скачки напряжения.

Последствия некорректных показаний ДПДЗ для ХХ:

Симптом	Причина
Плавающие обороты ХХ	ЭБУ получает противоречивые данные о положении дросселя
Самопроизвольное повышение оборотов	Ложный сигнал о приоткрытой заслонке
Глохнет при сбросе газа	ЭБУ не активирует контур стабилизации из-за неверного сигнала ДПДЗ

Калибровка нулевого положения ДПДЗ на заводе

Калибровка нулевого положения датчика положения дроссельной заслонки (ДПДЗ) выполняется на сборочной линии при строго контролируемых условиях. Цель процедуры – установить эталонное выходное напряжение, соответствующее физически закрытому состоянию заслонки. Для этого датчик монтируется на дроссельный узел, который фиксируется в положении полного закрытия с помощью калиброванных упоров.

Специализированное оборудование (стенды с прецизионными измерителями напряжения) считывает сигнал ДПДЗ в этом положении. Если показания выходят за допустимый диапазон (обычно 0.45–0.55 В для ВАЗ), выполняется корректировка: механическая регулировка крепежных прорезей датчика или программная коррекция через запись поправочного коэффициента в память ЭБУ. Успешная калибровка подтверждается соответствием напряжения заданным заводским параметрам.

Ключевые аспекты процесса

Стабильность условий: работы проводятся при температуре 20–25°C и влажности 40–60% для исключения температурных погрешностей.
Эталонные инструменты: используются калибровочные шаблоны, блокирующие заслонку в нулевом положении с точностью до 0.05 мм.
Автоматизация: современные линии применяют роботизированные стенды, минимизирующие человеческий фактор.

Параметр	Значение	Допуск
Напряжение (заслонка закрыта)	0.50 В	±0.05 В
Механический зазор	0 мм	max 0.15 мм
Температура окружающей среды	22°C	±2°C

Признаки неисправности ДПДЗ: плавающие обороты ХХ

Плавающие обороты холостого хода (ХХ) – классический симптом неисправности датчика положения дроссельной заслонки (ДПДЗ) на автомобилях ВАЗ. Проявляется это в самопроизвольном изменении частоты вращения коленчатого вала двигателя на холостом ходу, когда педаль акселератора не нажата. Обороты могут хаотично "гулять" в диапазоне от 500 до 1500-2000 об/мин, двигатель периодически "подхватывает" или пытается заглохнуть.

Причина кроется в нарушении передачи корректного сигнала о текущем положении дроссельной заслонки в электронный блок управления двигателем (ЭБУ). Неисправный ДПДЗ, особенно часто из-за износа резистивного слоя дорожек или подгорания контактов в области холостого хода, отправляет в ЭБУ искаженные или прерывистые данные. Контроллер, получая противоречивую информацию ("заслонка приоткрыта" вместо "заслонка закрыта"), не может стабилизировать обороты, ошибочно меняя количество подаваемого топлива и угол опережения зажигания.

Механизм влияния и дополнительные аспекты

ЭБУ интерпретирует сигнал неисправного ДПДЗ следующим образом:

Ложное указание на приоткрытую заслонку: ЭБУ считает, что водитель нажал на газ, и увеличивает подачу топлива, вызывая скачок оборотов.
Резкая потеря сигнала "Холостого хода": ЭБУ воспринимает это как закрытие заслонки и резко снижает подачу топлива, что грозит остановкой двигателя.
Нестабильное напряжение сигнала: Постоянные "скачки" сигнала заставляют ЭБУ непрерывно корректировать состав смеси и угол зажигания, что и проявляется как "плавание".

Часто плавающим оборотам ХХ сопутствуют другие признаки:

Симптом	Причина связи с ДПДЗ
Затрудненный запуск двигателя	ЭБУ неверно определяет положение заслонки при старте
Провалы или рывки при разгоне	Искажение сигнала при открытии заслонки
Повышенный расход топлива	Некорректная коррекция смеси из-за ложных данных
Самопроизвольная остановка двигателя на ХХ	Критическое искажение сигнала в момент "нулевого" положения

Важно помнить, что плавающие обороты ХХ могут быть вызваны и другими неисправностями (например, РХХ, ДМРВ, подсос воздуха). Однако сочетание этого признака с рывками при разгоне и характерным износом ДПДЗ делает его ключевым индикатором проблем именно с датчиком положения дроссельной заслонки. Проверка ДПДЗ мультиметром или его замена на заведомо исправный – наиболее эффективный способ диагностики в этом случае.

Симптомы: самопроизвольная остановка двигателя

Самопроизвольная остановка двигателя возникает при неверном определении ЭБУ текущего положения дроссельной заслонки. Ошибочные показания ДПДЗ приводят к критическому нарушению расчета топливной смеси и угла опережения зажигания, особенно при резком закрытии дросселя или работе на холостом ходу.

Двигатель глохнет из-за подачи слишком бедной или богатой смеси, не соответствующей реальным условиям. Нарушение происходит внезапно при изменении положения педали газа, при переключении передач или на минимальных оборотах, когда ЭБУ не может компенсировать ошибку датчика.

Характерные ситуации остановки

Резкий сброс газа: ложный сигнал о закрытии заслонки вызывает обеднение смеси
Холостой ход: некорректные данные о нагрузке сбивают алгоритм стабилизации оборотов
Переключение передач: ЭБУ ошибочно уменьшает подачу топлива при выжиме сцепления

Состояние ДПДЗ	Реакция ЭБУ	Результат
Обрыв сигнальной цепи	Фиксация значения "0%"	Обеднение смеси при нагрузке
Зависание показаний	Игнорирование реального положения	Некорректный переход на холостой ход
Скачки напряжения	Ложные сигналы о движении заслонки	Резкое изменение подачи топлива

Важно: Остановка часто сопровождается плавающими оборотами перед глушением и трудным запуском сразу после заглохания. Проблема усугубляется при прогреве двигателя из-за изменения электрических характеристик датчика.

Проблема: рывки при плавном нажатии педали газа

Рывки при плавном нажатии педали газа на автомобилях ВАЗ часто связаны с неисправностью датчика положения дроссельной заслонки (ДПДЗ) или его цепи. Данная проблема возникает из-за некорректной передачи сигнала о текущем угле открытия заслонки в электронный блок управления двигателем (ЭБУ).

ЭБУ получает искаженные данные, что приводит к неправильному расчету топливоподачи и угла опережения зажигания. Результатом становятся резкие скачки крутящего момента, ощущаемые водителем как рывки или "провалы" при разгоне, особенно в диапазоне 10-40% хода педали газа.

Основные причины и диагностика

Ключевые факторы возникновения рывков:

Износ резистивного слоя ДПДЗ - образуются "мертвые зоны" на дорожках, где сопротивление резко меняется без движения заслонки.
Нарушение контакта в разъемах - окисление клемм или перелом проводов, особенно в районе колодки датчика.
Несоответствие начального напряжения - отклонение от нормы 0.45-0.55В при закрытой заслонке.
Механические повреждения оси заслонки - люфт или заедание, влияющее на синхронность движения ДПДЗ.

Диагностические процедуры включают:

Проверку напряжения мультиметром:
- На холостом ходу: 0.45-0.55В
- При полном открытии: 4.5-5.0В
Анализ плавности изменения показателей при медленном нажатии педали.
Визуальный осмотр дроссельного узла на наличие нагара и люфтов.

Симптом	Вероятная причина
Рывки на малом газу	Обрыв дорожки в начальном секторе ДПДЗ
Провалы при разгоне	Залипание подвижного контакта
Скачки оборотов на холостом ходу	Окисление контактов разъема

Для устранения проблемы обязательна замена неисправного ДПДЗ с последующей адаптацией дроссельного узла. При установке нового датчика критически важно выставить начальный зазор между приводным сектором и упором заслонки (0.9-1.0 мм), используя щуп. Без правильной механической регулировки даже исправный ДПДЗ будет выдавать ошибки.

Затрудненный запуск двигателя как следствие неполадок ДПДЗ

Неисправности датчика положения дроссельной заслонки (ДПДЗ) напрямую влияют на формирование топливовоздушной смеси при запуске двигателя. Контроллер, получая некорректные сигналы о текущем угле открытия заслонки, не может точно определить режим пуска (особенно холодный старт) и рассчитать оптимальную порцию топлива. Это приводит либо к чрезмерному обогащению, либо к излишнему обеднению смеси на критическом этапе прокрутки коленвала стартером.

Ошибки в показаниях ДПДЗ (например, завышенное напряжение, свидетельствующее о "мнимом" открытии заслонки) заставляют ЭБУ ошибочно интерпретировать ситуацию как работу под нагрузкой. В результате блок управления подает команду на увеличение подачи топлива даже при полностью закрытой заслонке, характерной для запуска. Переобогащенная смесь "заливает" свечи зажигания, препятствуя образованию искры и воспламенению.

Ключевые проявления при запуске из-за неисправного ДПДЗ:

Длительная прокрутка стартером перед схватыванием, особенно на холодном двигателе.
Неустойчивая работа сразу после запуска (двигатель глохнет, "троит").
Необходимость подгазовки педалью акселератора для успешного пуска.
Залив свечей топливом (видно при выкручивании - электроды мокрые, пахнут бензином).

Диагностические аспекты: Проблемы запуска требуют комплексной проверки. Помимо сканирования на наличие ошибок (P0120, P0122, P0123 и др.), необходимо измерить:

Напряжение сигнала ДПДЗ мультиметром или сканером в реальном времени.
Плавность изменения напряжения при ручном открытии дросселя (рывки указывают на износ резистивного слоя).
Напряжение опорного питания (+5В) и "массы" датчика.

Состояние ДПДЗ	Влияние на смесь при запуске	Результат
Завышенное напряжение (ложное открытие)	Сильное обогащение	Залив свечей, затрудненный запуск
Заниженное напряжение (ложное закрытие)	Чрезмерное обеднение	Недостаток топлива, двигатель не схватывает
Обрыв/КЗ сигнальной цепи	Аварийный режим (фиксированные значения)	Непредсказуемое качество смеси, трудности пуска

Важно помнить, что схожие симптомы при запуске могут вызывать неполадки ДПРВ, РХХ, ДМРВ или регулятора давления топлива. Точная диагностика ДПДЗ с замерами параметров исключает его из списка возможных причин или подтверждает необходимость замены.

Индикация Check Engine при поломке датчика положения дроссельной заслонки

Загорание индикатора Check Engine – прямой сигнал о неисправности ДПДЗ в автомобилях ВАЗ. ЭБУ двигателя активирует лампу при обнаружении несоответствия между фактическими показаниями датчика и ожидаемыми параметрами. Параллельно проявляются симптомы: плавающие или повышенные холостые обороты, рывки при разгоне, потеря мощности и самопроизвольная остановка двигателя.

Индикация возникает из-за нарушения корректного формирования сигнала ДПДЗ, что мешает ЭБУ точно рассчитывать угол открытия дросселя и объем поступающего воздуха. Система переходит на аварийные алгоритмы, используя данные датчиков распредвала/коленвала, но управление двигателем остается неоптимальным.

Диагностика и интерпретация ошибок

Для расшифровки кодов неисправности требуется сканер OBD-II. Типичные ошибки ДПДЗ для ВАЗ:

Код	Описание
P0120	Нарушение в цепи сигнала ДПДЗ
P0122	Слишком низкий сигнал ДПДЗ
P0123	Слишком высокий сигнал ДПДЗ
P2135	Рассогласование сигналов ДПДЗ 1 и 2 (для двухканальных датчиков)

Последовательность проверки при горящем Check Engine:

Считать коды ошибок сканером
Проверить напряжение питания ДПДЗ (5 В) и "массу"
Измерить сопротивление датчика при плавном перемещении заслонки
Осмотреть целостность разъема и проводки

Важно: После замены ДПДЗ на некоторых моделях ВАЗ требуется адаптация "нулевого" положения заслонки через диагностическое оборудование. Игнорирование неисправности ведет к перерасходу топлива, провалам при нагрузке и ускоренному износу катализатора.

Типовые причины выхода из строя: износ резистивного слоя

Основной причиной неисправности является физическое истирание резистивного слоя дорожки потенциометра при длительной эксплуатации. Контактный бегунок постоянно перемещается по поверхности дорожки, особенно активно в зонах частого изменения положения дроссельной заслонки (старт, разгон, торможение). Это приводит к локальному истончению или полному стиранию токопроводящего покрытия.

По мере износа сопротивление в поврежденных участках становится нелинейным или бесконечно большим (обрыв). ЭБУ двигателя получает искаженные данные о текущем угле открытия дросселя. Наиболее критично повреждение в зоне холостого хода (начальный участок дорожки), где даже минимальный износ вызывает сбои.

Последствия и характерные признаки

Типичные симптомы износа резистивного слоя:

Неустойчивые обороты холостого хода (самопроизвольное повышение/понижение)
Провалы мощности при плавном нажатии педали газа
Рывки или дергания автомобиля во время разгона
Загорание ошибок P0120, P0122, P0123 или P2135
Затрудненный запуск двигателя

Факторы, ускоряющие износ:

Попадание абразивной пыли или грязи внутрь корпуса ДПДЗ
Коррозия дорожки из-за проникновения влаги
Чрезмерное усилие пружины бегунка
Низкое качество материала резистивного слоя (характерно для неоригинальных датчиков)

Стадия износа	Влияние на работу
Начальный (точечные повреждения)	Кратковременные скачки напряжения, плавающие обороты ХХ
Средний (участки с полным истиранием)	Регулярные провалы при разгоне, ошибки по положению дросселя
Критический (обширные зоны разрушения)	Отказ системы управления двигателем, переход в аварийный режим

Окисление контактов как распространенная неисправность

Окисление токопроводящих дорожек и контактных зон потенциометра – типичная проблема ДПДЗ на автомобилях ВАЗ. Возникает из-за проникновения влаги, агрессивных реагентов с дорог или естественного старения материалов. Образующийся слой оксидов нарушает электрическую проводимость в зоне контакта подвижного ползунка с резистивным слоем.

Это приводит к прерывистой передаче сигнала на ЭБУ двигателя. Характерные симптомы: рывки при разгоне, плавающие обороты холостого хода, провалы при плавном нажатии педали газа, неожиданные переключения режимов работы мотора. ЭБУ получает искаженные данные о положении дросселя, что нарушает расчет топливоподачи и угла опережения зажигания.

Особенности и устранение неисправности

Диагностируется проблема сканированием ошибок (часто P0120, P0122, P0123) и проверкой плавности изменения напряжения мультиметром: при перемещении дроссельной заслонки скачки в показаниях свидетельствуют о повреждении контактных зон.

Основные способы решения:

Очистка контактов: Снятие ДПДЗ и обработка резистивного слоя и ползунка ватной палочкой, смоченной в очистителе контактов (не ацетоном или бензином!).
Замена датчика: При сильном износе или неэффективности очистки – установка нового узла с последующей калибровкой.
Герметизация корпуса: Обработка стыков корпуса ДПДЗ термостойким герметиком для предотвращения попадания влаги.

После вмешательства обязательна проверка сигнала и сброс ошибок ЭБУ. Игнорирование окисления ведет к ускоренному износу катализатора, повышению расхода топлива и нестабильной работе силового агрегата.

Механическое повреждение крепежных ушек корпуса

Крепежные ушки корпуса ДПДЗ представляют собой тонкие металлические выступы с отверстиями для болтов, фиксирующих датчик на дроссельном узле. Эти элементы воспринимают всю механическую нагрузку при затяжке крепежа и вибрациях двигателя.

Повреждение ушек обычно возникает из-за чрезмерного усилия при монтаже/демонтаже датчика или ударов по корпусу. Трещины, сколы или полный отрыв одного из крепежных элементов нарушают геометрию установки ДПДЗ относительно оси дроссельной заслонки.

Основные последствия:

Перекос корпуса датчика относительно оси вращения дроссельной заслонки
Заедание подвижного сектора потенциометра внутри ДПДЗ
Нарушение контакта между токосъемником и резистивным слоем
Обрыв проводов в месте соединения с колодкой из-за вибрации

Тип повреждения	Влияние на работу
Трещина ушка	Постепенное увеличение люфта, плавающие ошибки ХХ
Деформация крепежной площадки	Систематические ошибки положения дросселя
Полный отрыв ушка	Невозможность фиксации датчика, обрыв цепи

Диагностические признаки:

Видимые дефекты корпуса при осмотре
Нестабильные показания напряжения сигнала при покачивании датчика
Ошибки P0120, P0122, P0123 при сканировании ЭБУ

Обрыв дорожек потенциометра: диагностика

Обрыв дорожек потенциометра ДПДЗ проявляется резкими скачками оборотов двигателя на холостом ходу, провалами при плавном нажатии педали газа, нестабильной работой мотора под нагрузкой и загоранием индикатора "Check Engine". Сигнал с датчика при этом перестает изменяться линейно, что фиксируется самодиагностикой ЭБУ как ошибки P0122 (низкий уровень сигнала) или P0123 (высокий уровень сигнала).

Для подтверждения обрыва выполните проверку мультиметром в режиме омметра. Отсоедините колодку с проводами от ДПДЗ, подключите щупы к среднему и одному из крайних контактов датчика (соответствующих "+5В" и "Сигнал"), после чего плавно поворачивайте дроссельную заслонку рукой. На исправном потенциометре сопротивление будет меняться равномерно без резких скачков. Любой обрыв вызовет бесконечное сопротивление (OL) на участке хода заслонки.

Алгоритм диагностики

Считайте коды ошибок ЭБУ через диагностический разъем OBD-II
Проверьте опорное напряжение на контактах разъема ДПДЗ:
- Ключ зажигания в положении "ON" (двигатель заглушен)
- Замер между контактами "масса" (A) и "+5В" (B): должно быть 4.8-5.2В
Протестируйте сигнальный выход (контакт C):

Положение заслонки Нормальное напряжение

Закрыта 0.3-0.7В

Открыта на 50% 2.3-2.7В

Полностью открыта ≥4.0В
При выявлении обрыва дорожки (отсутствие плавного изменения сопротивления/напряжения) замените ДПДЗ

Положение заслонки	Нормальное напряжение
Закрыта	0.3-0.7В
Открыта на 50%	2.3-2.7В
Полностью открыта	≥4.0В

Важно: Обрыв часто возникает в крайних положениях заслонки из-за износа токопроводящего слоя. При замене датчика калибровка не требуется – ЭБУ автоматически определяет крайние точки после 3-5 циклов включения зажигания.

Подготовка к проверке: необходимые инструменты

Для точной диагностики датчика положения дроссельной заслонки (ДПДЗ) на автомобилях ВАЗ требуется предварительная подготовка. Отсутствие необходимых инструментов может привести к некорректным результатам проверки или повреждению компонентов. Все работы выполняются при выключенном зажигании и отсоединенной клемме аккумулятора.

Убедитесь в наличии достаточного рабочего пространства вокруг дроссельного узла. Очистите корпус ДПДЗ и разъемы от загрязнений перед началом диагностики. Это исключит влияние внешних факторов на показания измерительных приборов.

Базовый набор инструментов

Цифровой мультиметр с режимом вольтметра и омметра
Набор отверток (крестовая и плоская)
Торцовый ключ на 10 мм (для крепления датчика)
Игольчатые щупы для тестера
Контактная жидкость WD-40
Чистая ветошь

Дополнительное оборудование для углубленной диагностики:

Инструмент	Применение
Осциллограф	Анализ формы сигнала при движении заслонки
Мотор-тестер	Проверка реакции ЭБУ на изменение параметров
Диагностический сканер	Считывание ошибок и параметров в реальном времени

Обязательные условия: мультиметр должен иметь исправную батарею и погрешность не более 1.5%. При использовании щупов обеспечивайте надежный контакт с клеммами ДПДЗ без повреждения изоляции проводов.

Измерение базового напряжения на разъеме ДПДЗ

Базовое напряжение на разъеме ДПДЗ включает два ключевых параметра: питание +5В и "массу". Эти значения критичны для корректной работы потенциометрического датчика, так как определяют опорный диапазон выходного сигнала. Измерения проводятся при включенном зажигании без запуска двигателя с помощью цифрового мультиметра в режиме вольтметра постоянного тока.

Перед проверкой необходимо визуально осмотреть разъем и провода на отсутствие механических повреждений и окислов. Для доступа к контактам рекомендуется использовать тонкие игольчатые щупы мультиметра, избегая замыканий между клеммами. Соблюдение полярности подключения измерительного прибора обязательно.

Распиновка разъема ДПДЗ ВАЗ

Контакт	Назначение	Типовой цвет провода
1	Масса (GND)	Чёрный
2	Сигнальный выход	Жёлтый
3	Питание +5В	Серый

Процедура измерения напряжения питания:

Чёрный щуп мультиметра подключить к контакту 1 (масса)
Красный щуп подключить к контакту 3 (питание)
Включить зажигание при заглушенном двигателе
Зафиксировать показания вольтметра

Контроль качества "массы":

Чёрный щуп на контакте 1 разъема ДПДЗ
Красный щуп прижать к неокрашенной части двигателя
Показания должны быть не более 0.2 В

Нормативные значения напряжения питания: 4.8–5.2 В. Отклонение за пределы 4.5–5.5 В указывает на проблемы в цепи питания ЭБУ или обрыв проводов. При несоответствии напряжения массы требуется проверка целостности контактов и коррозии в точках заземления кузова.

Проверка опорного напряжения (+5В) мультиметром

Опорное напряжение +5В подается на датчик положения дроссельной заслонки (ДПДЗ) от электронного блока управления двигателем (ЭБУ). Для проверки этого параметра потребуется цифровой мультиметр, переключенный в режим измерения постоянного напряжения (DCV) с пределом до 20В.

Найдите сигнальные контакты разъема ДПДЗ. Обычно на колодке ВАЗ распиновка следующая: контакт "А" – масса, контакт "В" – выходной сигнал, контакт "С" – опорное +5В. Точное расположение уточняйте в мануале для конкретной модели.

Порядок измерений:

Заглушите двигатель и снимите разъем с ДПДЗ.
Включите зажигание (без запуска мотора).
Подсоедините черный щуп мультиметра к "массе" автомобиля (кузов или минус АКБ).
Красный щуп подключите к контакту "+5В" разъема ДПДЗ (контакт "С").
Считайте показания прибора. Нормальное значение: 4.8–5.2В.

При отклонениях от нормы:

Напряжение отсутствует/ниже 4.8В: проверьте цепь от ЭБУ до ДПДЗ на обрыв или КЗ, осмотрите контакты разъема.
Напряжение выше 5.2В: возможна неисправность ЭБУ или замыкание на "+" в цепи.

Перед заменой ЭБУ исключите повреждение проводки и коррозию контактов. Замерьте сопротивление между контактом "С" разъема ДПДЗ и контактом питания +5В на колодке ЭБУ – значение должно быть близко к 0 Ом.

Диагностика сопротивления ДПДЗ ВАЗ в разных положениях

Для проверки потребуется мультиметр в режиме омметра. Отсоедините разъем датчика от проводки автомобиля, чтобы исключить влияние сторонних цепей. Подключите щупы прибора к сигнальному выводу (ползунку) и массе (обычно крайний контакт), либо к сигнальному и питающему выводам в зависимости от типа проверки.

Плавно перемещайте дроссельную заслонку рукой от холостого хода до полного открытия. Фиксируйте показания сопротивления в трех ключевых позициях: закрытое положение (ХХ), 50% открытия и полностью открытая заслонка. Измерения проводятся при выключенном зажигании.

Критерии оценки показаний

Исправный датчик должен демонстрировать следующие параметры:

Закрытая заслонка (ХХ): 0.8–1.2 кОм
Среднее положение (50%): плавное увеличение до 2.3–4.5 кОм
Полностью открытая заслонка: 3.5–6.8 кОм

Основные признаки неисправности:

Обрыв цепи: бесконечное сопротивление во всех точках
Короткое замыкание: сопротивление близко к 0 Ом
Скачки или провалы значений при плавном движении
Выход за допустимый диапазон в контрольных позициях

Позиция заслонки	Норма сопротивления (кОм)	Последствия отклонений
Полностью закрыта	0.8–1.2	Плавающие обороты ХХ, глохнущий двигатель
50% открытия	2.3–4.5	Рывки при разгоне, потеря мощности
Полностью открыта	3.5–6.8	Отсутствие режима отсечки, перерасход топлива

Дополнительно проверьте линейность изменения: сопротивление должно расти равномерно без резких скачков. Локальные зоны нечувствительности указывают на износ резистивного слоя дорожки датчика.

Контроль плавности изменения сопротивления

Плавность изменения сопротивления ДПДЗ напрямую влияет на точность передачи данных о положении дроссельной заслонки в ЭБУ. Резкие скачки или провалы в показателях вызывают ошибки в расчетах топливоподачи и угла опережения зажигания, что проявляется рывками при разгоне, нестабильными оборотами холостого хода или повышенным расходом топлива.

Для проверки используется мультиметр в режиме омметра. Щупы прибора подключаются к сигнальному выводу датчика и массе (контакты B и C для 3-контактных ДПДЗ ВАЗ), после чего заслонка плавно поворачивается от закрытого до полностью открытого положения. Параллельно отслеживается поведение стрелки или цифровых показаний прибора.

Критерии оценки и типовые неисправности

Исправный датчик демонстрирует линейное нарастание/снижение сопротивления без резких изменений. Допустимые отклонения указаны в технической документации (обычно в пределах 5-10%). Ключевые признаки неисправности:

Обрыв дорожки – сопротивление резко пропадает в определенном положении
Локальный износ – "провалы" или "пики" на графике сопротивления
Задиры на контактной дорожке – хаотичные колебания показаний

Характер неисправности	Влияние на двигатель
Скачкообразное изменение сопротивления	Рывки при нажатии педали газа
Зона нулевого сопротивления	Глохнет на холостом ходу
Участки с бесконечным сопротивлением	Провалы мощности в определенном диапазоне оборотов

Для точной диагностики рекомендуется использовать осциллограф: график напряжения должно иметь вид ровной диагонали без ступеней. При обнаружении нелинейности ДПДЗ подлежит замене, так как ремонт резистивного слоя невозможен.

Снятие характеристик при включенном зажигании

Для диагностики ДПДЗ ВАЗ при включенном зажигании измеряют опорное напряжение и выходной сигнал датчика. Ключевой этап – проверка соответствия показаний эталонным значениям при плавном перемещении дроссельной заслонки.

Используйте мультиметр в режиме вольтметра, подключив щупы к контактам разъёма ДПДЗ. Контрольные точки: напряжение питания (между «+» и «массой») и сигнальный выход (между «выходом» и «массой»).

Порядок измерений

Напряжение питания: Включите зажигание без запуска двигателя. Замерьте напряжение между клеммой питания (обычно контакт «А») и «массой» (контакт «С»). Норма: 4.8–5.2 В.
Выходное напряжение:
1. Подключите вольтметр между сигнальным контактом («В») и «массой».
2. При закрытой заслонке (педаль акселератора отпущена) значение должно составлять 0.3–0.7 В.
3. Плавно откройте заслонку до максимума. Напряжение должно равномерно возрастать до ≥3.9 В без скачков.

Анализ результатов

Параметр	Нормальное значение	Отклонение
Напряжение питания	5.0±0.2 В	Обрыв цепи, неисправность ЭБУ
Напряжение холостого хода	0.3–0.7 В	Износ резистивного слоя, смещение датчика
Напряжение при WOT*	≥3.9 В	Загрязнение, механические повреждения
Плавность изменения	Без скачков	Прогар дорожек, нелинейный износ

*WOT (Wide Open Throttle) – полностью открытая заслонка.

Важно: При обнаружении обрывов, резких скачков напряжения или значений вне допустимого диапазона ДПДЗ подлежит замене. Проверьте целостность контактов разъёма и отсутствие окислов перед установкой нового датчика.

Анализ данных через диагностический разъем OBD-II

Для диагностики ДПДЗ ВАЗ используется стандартный протокол OBD-II, позволяющий считывать параметры в реальном времени. Подключение сканера или адаптера ELM327 к 16-контактному разъёму (расположенному обычно под рулевой колонкой) обеспечивает доступ к данным ЭБУ двигателя.

Ключевым параметром для оценки состояния датчика положения дроссельной заслонки является PID (Parameter ID) Throttle Position Sensor. Его значение отображается в процентах открытия заслонки (0% = полностью закрыто, 100% = полностью открыто). Анализ этого показателя при плавном нажатии/отпускании педали газа выявляет неисправности:

Типичные проблемы, выявляемые через OBD-II

Обрыв или КЗ в цепи: отсутствие сигнала (постоянное значение 0%, 100% или ошибка P0120-P0124)
Износ резистивного слоя: скачкообразное изменение показаний (резкие "провалы" или "пики" на графике)
Несоответствие калибровки: значение >0% при закрытой заслонке (ошибка P0121) или <100% при полном открытии

Параметр OBD-II	Нормальное значение	Ошибка ДПДЗ
TPS Voltage	0.3-0.7В (закрыто), 4.0-4.8В (открыто)	Выход за диапазон
Relative Throttle Pos	Плавное изменение 0-100%	Резкие скачки >5%

Дополнительно анализируется соответствие показаний ДПДЗ и датчика массового расхода воздуха (MAF): при увеличении угла открытия заслонки должен пропорционально расти расход воздуха. Расхождение значений указывает на механические неисправности дроссельного узла или подсос воздуха.

Запустите диагностическую программу (ScanMaster, Torque)
Выберите PID Throttle Position и Engine RPM
Проверьте базовый сигнал на холостом ходу (должен быть 0-2%)
Плавно нажмите педаль газа до упора, наблюдая за плавностью роста показаний

Падение напряжения ниже пороговых значений: анализ

При падении напряжения сигнала ДПДЗ ниже 0.25–0.45 В (нижний порог ЭБУ) блок управления фиксирует ошибку, интерпретируя ситуацию как неполное закрытие дроссельной заслонки или обрыв цепи. Это нарушает базовые алгоритмы топливоподачи и стабилизации холостого хода, так как ЭБУ ожидает корректного нулевого положения при отпущенной педали акселератора.

Критичным последствием становится формирование неверных поправочных коэффициентов для длительности впрыска и угла опережения зажигания. Система пытается компенсировать "ложный" сигнал избыточным обогащением смеси, что приводит к перерасходу топлива, неустойчивой работе двигателя на холостом ходу и провалам при резком сбросе газа.

Основные причины отклонения напряжения

Анализ типовых неисправностей выявляет следующие факторы:

Износ резистивного слоя в начальной зоне хода ползунка, вызванный естественной деградацией материала или попаданием абразивных частиц.
Нарушение контакта в разъёмах или обрыв "массы" датчика (провод чёрного цвета), приводящий к неконтролируемому изменению потенциала.
Коррозия токосъёмных дорожек из-за проникновения влаги или агрессивных жидкостей в корпус ДПДЗ.
Механическая деформация оси дроссельной заслонки, препятствующая полному возврату в нулевое положение.

Методы диагностики

Измерение напряжения мультиметром между сигнальным проводом (обычно жёлтый/серый) и массой двигателя при закрытой заслонке. Норма: 0.35–0.65 В для большинства моделей ВАЗ.
Проверка плавности изменения показаний при ручном открытии дросселя. Скачки или "провалы" указывают на локальный износ дорожек.
Контроль опорного напряжения (+5 В) и целостности цепи "массы" тестером в отключенном разъёме ДПДЗ.

Параметр	Нормальное значение	Критичное отклонение
Напряжение холостого хода	0.35–0.65 В	< 0.25 В
Опорное напряжение	4.8–5.2 В	< 4.5 В
Сопротивление "массы"	0–2 Ом	> 5 Ом

Важно: при замене ДПДЗ требуется программная адаптация нулевого положения через диагностическое оборудование. Игнорирование процедуры вызывает сохранение ошибок даже с исправным датчиком из-за несоответствия заложенных в ЭБУ калибровочных значений.

Проверка наличия "ступенек" на графике работы

Ступенчатый график сигнала ДПДЗ проявляется как резкие скачки напряжения вместо плавного изменения при перемещении дроссельной заслонки. Это указывает на локальный износ резистивного слоя дорожки потенциометра, что нарушает линейность передачи данных в ЭБУ.

Для выявления дефекта используется диагностический сканер с функцией построения графиков или осциллограф. Дроссельную заслонку необходимо медленно и равномерно открывать от 0% до 100%, одновременно фиксируя изменение выходного напряжения датчика.

Методика обнаружения дефекта

Критические параметры для анализа:

Амплитуда скачков – отклонения > 0.1 В считаются недопустимыми
Локализация – участки 20-40% и 60-80% хода наиболее уязвимы
Частота повторения – стабильные провалы в одних положениях

Последовательность действий при диагностике:

Подключить измерительное оборудование к сигнальному проводу ДПДЗ
Запустить двигатель (или включить зажигание)
Плавно нажимать педаль акселератора в течение 4-5 секунд
Повторить процедуру 3-4 раза для подтверждения результатов
Сравнить графики с эталонной плавной кривой

Распространённые последствия ступенчатого сигнала:

Симптом	Причина
Рывки при разгоне	Ошибка расчета нагрузки на двигатель
Плавающие холостые обороты	Ложное определение положения заслонки
Провалы мощности	Некорректное обогащение смеси

Важно! Датчик с выраженными ступеньками подлежит замене, так как износ резистивного слоя необратим. Попытки чистки контактов обычно дают временный эффект и не устраняют коренную проблему.

Зачистка контактов колодки ДПДЗ при окислении

Окисление контактов колодки ДПДЗ проявляется нестабильными холостыми оборотами, рывками при разгоне или самопроизвольным изменением оборотов двигателя. Коррозия нарушает передачу сигнала о положении дроссельной заслонки на ЭБУ, что приводит к некорректному расчету топливоподачи и угла опережения зажигания.

Для восстановления контактов потребуется демонтировать колодку с датчика, визуально оценить состояние штырей и гнезд разъема. Наличие зеленоватого, белого налета или темных пятен на металлических поверхностях подтверждает необходимость чистки.

Порядок выполнения работ

Отсоедините минусовую клемму АКБ
Нажмите на фиксатор колодки и отсоедините ее от ДПДЗ
Подготовьте средства очистки:
- Специальный очиститель электронных контактов (например, Kontakt U или Liqui Moly Kontakt Spray)
- Мягкую кисточку или ватную палочку
- Мелкую наждачную бумагу (не выше 800 грит)

Обработайте контакты очистителем, удаляя рыхлые отложения кисточкой. Для стойкого налета аккуратно зачистите поверхности нулевой наждачкой круговыми движениями без избыточного давления. Повторно распылите очиститель для удаления абразивной пыли. Высушите разъем в течение 5-7 минут перед подключением.

Материал	Применение	Риски
Наждачная бумага	Только для сильной коррозии	Истончение контактов
Очиститель-активатор	Базовый вариант	Безопасен при правильном применении
Кислотные составы	Запрещены	Разрушение металла и пластика

После сборки запустите двигатель и проверьте работу ДПДЗ диагностическим сканером (отсутствие ошибок P0120, P0122, P0123) или контролем плавности изменения напряжения на сигнальном проводе. Профилактическую чистку рекомендуется выполнять каждые 50-60 тыс. км пробега.

Демонтаж датчика: последовательность действий

Перед началом работ убедитесь в наличии необходимых инструментов: крестовой отвертки, торцевого ключа на 10 и чистой ветоши. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.

Очистите корпус датчика и прилегающую область дроссельного узла от грязи во избежание попадания частиц во впускной тракт. Прогревать двигатель не требуется – демонтаж выполняется на холодном агрегате.

Пошаговый процесс снятия

Отсоедините колодку с проводами, нажав на фиксатор разъема.
Выкрутите два крепежных болта ключом на 10 (расположены по бокам корпуса ДПДЗ).
Аккуратно снимите датчик с оси дроссельной заслонки, придерживая механизм заслонки рукой.
Осмотрите посадочное место – удалите остатки прокладки или загрязнения ветошью.
Закройте отверстие дроссельного узла чистой тряпкой для защиты от пыли.

Особенности снятия ДПДЗ с защитной пластиной

Датчик положения дроссельной заслонки (ДПДЗ) на некоторых моделях ВАЗ оснащается металлической защитной пластиной, установленной между его корпусом и дроссельным узлом. Эта пластина выполняет функцию термобарьера, снижая тепловое воздействие от корпуса дроссельной заслонки на чувствительные элементы датчика. Ее наличие требует особого внимания при демонтаже ДПДЗ во избежание повреждений.

Пластина плотно прилегает к посадочной поверхности датчика и может "прикипать" из-за температурных перепадов и загрязнений. Попытки резкого отрыва или приложения чрезмерных усилий часто приводят к деформации тонкого металла или поломке крепежных ушек. Повреждение пластины нарушает расчетный тепловой зазор, что впоследствии вызывает перегрев датчика и искажение выходного сигнала.

Порядок безопасного демонтажа

Для корректного снятия ДПДЗ с защитной пластиной необходимо:

Отключить минусовую клемму аккумулятора для обесточивания системы.
Аккуратно отсоединить электрический разъем датчика, нажав на фиксатор.
Выкрутить строго вертикально два крепежных винта, используя крестовую отвертку или биту с контролем усилия.
Не пытаться сразу отделить датчик. Обработать стык пластины с дроссельным узлом очистителем карбюратора или WD-40.
Через 5-7 минут аккуратно поддеть пластину по периметру тонкой неметаллической лопаткой (пластиковой картой, монтажкой с проставкой).
Извлечь ДПДЗ вместе с пластиной как единый узел, избегая перекоса.

После демонтажа очистить посадочное гнездо на дроссельном узле и саму пластину от остатков герметика и нагара. Проверить целостность пластины – отсутствие изгибов, трещин и следов коррозии в зоне крепления. При установке нового или старого ДПДЗ пластина обязательно монтируется обратно с соблюдением чистоты сопрягаемых поверхностей.

Момент затяжки крепежных болтов

Правильный момент затяжки крепежных болтов датчика положения дроссельной заслонки (ДПДЗ) критически важен для точной работы системы. Недостаточное усилие приводит к самопроизвольному ослаблению соединения и смещению датчика относительно оси дроссельного узла, вызывая искажение выходного сигнала.

Чрезмерная затяжка вызывает деформацию корпуса ДПДЗ, повреждение резьбовых отверстий в алюминиевом корпусе дроссельной заслонки или разрушение пластиковых элементов крепления. Это нарушает геометрическую стабильность позиционирования датчика и может привести к его полному выходу из строя.

Модель автомобиля	Момент затяжки (Н·м)
ВАЗ 2108-2115 (карбюратор/инжектор)	2–3
ВАЗ 2170 (Приора)	3–4
ВАЗ 2190 (Гранта)	3–4

Установка нового датчика: совмещение посадочного сектора

Перед фиксацией крепежными болтами критически важно обеспечить правильное позиционирование корпуса ДПДЗ относительно оси дроссельной заслонки. Посадочный сектор на корпусе датчика содержит технологический вырез, который должен быть совмещен с соответствующим выступом на дроссельном узле. Это предотвращает произвольное проворачивание устройства после монтажа.

Нарушение угловой ориентации приведет к некорректному считыванию положения заслонки даже при идеальной механической исправности компонентов. Контролируйте плотность прилегания плоскостей корпуса ДПДЗ и дроссельного патрубка – перекосы недопустимы.

Порядок совмещения и фиксации

Установите новый датчик на посадочное место без затяжки болтов
Совместите монтажный вырез на корпусе ДПДЗ с направляющим штырем дроссельного узла
Проконтролируйте параллельность сопрягаемых поверхностей
Зафиксируйте датчик крепежными болтами, соблюдая момент затяжки 1.5–2 Н·м

Параметр	Нормальное состояние	Ошибка монтажа
Зазор корпус-патрубок	Отсутствует по всему периметру	Локальные просветы >0.5 мм
Свобода вращения оси	Плавный ход без заеданий	Сопротивление при ручном повороте

После установки выполните обязательную калибровку через диагностическое оборудование. Игнорирование этого этапа вызывает ошибки Р0120, Р0122 или Р0123 в ЭБУ двигателя. При отсутствии сканера проведите адаптацию путем снятия минусовой клеммы АКБ на 15 минут.

Необходимость адаптации после замены ДПДЗ ВАЗ

Адаптация дроссельного узла требуется для синхронизации работы нового датчика положения дроссельной заслонки (ДПДЗ) с электронным блоком управления двигателем (ЭБУ). Без этой процедуры ЭБУ продолжает использовать устаревшие калибровочные параметры предыдущего датчика, что приводит к некорректному распознаванию текущего положения заслонки.

Неадаптированный ДПДЗ вызывает рассогласование между реальным углом открытия заслонки и данными, которые получает блок управления. Это провоцирует ошибки в расчете топливно-воздушной смеси и момента зажигания, нарушая работу двигателя.

Последствия отсутствия адаптации

Неустойчивый холостой ход: плавающие обороты, самопроизвольное снижение или повышение RPM.
Провалы при разгоне: рывки или задержки реакции на педаль акселератора.
Повышенный расход топлива из-за неоптимального смесеобразования.
Ошибки в памяти ЭБУ (например, P0120, P0220) и активация лампы Check Engine.

Процедура адаптации

Аппаратная подготовка: Прогрев двигателя до рабочей температуры (+85°C), отключение всех энергопотребителей (фары, кондиционер).
Запуск режима обучения: Выключение зажигания на 10 секунд, затем включение (без запуска двигателя) и ожидание 15 секунд.
Активация калибровки: Полное нажатие и удержание педали газа 20 секунд, отпускание педали, запуск двигателя на холостом ходу.

Параметр	До адаптации	После адаптации
Напряжение холостого хода	0.35-0.45 В	0.45-0.55 В
Угол открытия заслонки (ХХ)	0-2%	1-3%
Реакция на педаль	Задержка 0.5-2 сек	Мгновенная

Важно! На автомобилях с электронной педалью газа (e-gas) адаптация выполняется автоматически при первом запуске, но требует соблюдения специфического алгоритма (3-5 циклов включения/выключения зажигания с паузами).

Сброс ошибок ЭБУ после установки ДПДЗ

После замены датчика положения дроссельной заслонки (ДПДЗ) на автомобилях ВАЗ, в памяти электронного блока управления (ЭБУ) могут сохраняться старые ошибки, связанные с неисправностью предыдущего датчика. Это может привести к некорректной работе двигателя: плавающим оборотам, рывкам при разгоне или повышенному расходу топлива. Для полной адаптации системы необходимо принудительно очистить память контроллера.

Самый надежный способ сброса ошибок – использование диагностического оборудования. Подключите сканер (например, адаптер ELM327 с ПО типа OpenDiag, Torque или штатным диагностическим прибором) к разъему OBD-II автомобиля. После считывания кодов неисправностей выполните процедуру удаления всех ошибок из памяти ЭБУ. Убедитесь, что после запуска двигателя индикатор "Check Engine" погас.

Альтернативные методы сброса

Если сканер недоступен, попробуйте следующие действия:

Снятие клеммы АКБ: Отсоедините отрицательную клемму аккумулятора на 10-15 минут. При этом может сброситься не только ошибка ДПДЗ, но и адаптации других систем.
Цикл "ключ-зажигание": Вставьте ключ в замок зажигания, поверните в положение "ON" (без запуска двигателя), подождите 10 секунд. Повторите 5-7 раз.

Важные нюансы:

После сброса ошибок обязательно выполните процедуру обучения ДПДЗ:
- Запустите двигатель и дайте ему поработать на холостом ходу 5 минут.
- Выключите зажигание на 10 секунд.
- Повторите пункты 1-2 дважды.
Если ошибка P0120, P0122, P0123 или связанная с ДПДЗ появляется снова – проверьте качество установки датчика, целостность проводки и контактов в разъеме.

Проверка работоспособности замененного ДПДЗ

После замены датчика положения дроссельной заслонки обязательна комплексная проверка его функциональности. Это исключает возможность установки бракованной детали или неправильного монтажа.

Диагностика включает аппаратные замеры электрических параметров и контроль поведения двигателя. Для точной оценки потребуется мультиметр и диагностический сканер.

Последовательность диагностических операций

Визуальный контроль
- Проверьте плотность прилегания датчика к корпусу дроссельного узла
- Убедитесь в отсутствии перекоса и надежной фиксации крепежных болтов
- Осмотрите колодку подключения: контакты должны быть чистыми, без следов окисления
Измерение напряжения
- Включите зажигание без запуска двигателя
- Подключите щупы мультиметра к сигнальному проводу (обычно желтый) и массе
- Снимите показания при закрытой заслонке:
Состояние Нормальное напряжение

Закрытая заслонка 0.45-0.55 В

Полностью открытая 4.2-4.7 В
Проверка динамических характеристик
- Плавно нажимайте педаль газа, наблюдая за показаниями мультиметра
- Напряжение должно изменяться без скачков и провалов
- Резкие колебания свидетельствуют об износе резистивного слоя
Диагностика сканером
- Считайте параметр "Угол открытия ДЗ" в реальном времени
- При закрытой заслонке должно быть 0-2%
- Проверьте отсутствие ошибок:
  - P0120 – неисправность цепи ДПДЗ
  - P0122 – низкий уровень сигнала
  - P0123 – высокий уровень сигнала
Испытание двигателя
- Запустите мотор, проверьте стабильность холостого хода (750±50 об/мин)
- Резко нажмите педаль газа: обороты должны расти плавно, без "провалов"
- Отсутствие самопроизвольного изменения оборотов подтверждает корректную работу

Состояние	Нормальное напряжение
Закрытая заслонка	0.45-0.55 В
Полностью открытая	4.2-4.7 В

Оригинальные номера ДПДЗ на ВАЗ 2110-2116

Оригинальные датчики положения дроссельной заслонки (ДПДЗ) для автомобилей ВАЗ 2110-2116 выпускались несколькими ключевыми производителями, признанными заводом-изготовителем: АО "Автоэлектроника" (г. Калуга, основной поставщик АвтоВАЗа), Bosch и "Омега" (г. Самара, также поставлял на конвейер). Каждый из этих производителей использовал свои уникальные каталожные номера для обозначения совместимых с модельным рядом 2110-2116 датчиков.

Понимание оригинальных номеров критически важно при поиске замены, так как гарантирует полную совместимость с системой управления двигателем (ЭСУД) автомобиля и отсутствие ошибок. Неоригинальные аналоги часто имеют отличия в характеристиках или конструкции, что может привести к некорректной работе двигателя, повышенному расходу топлива или загоранию контрольной лампы "Check Engine".

Основные оригинальные каталожные номера

Следующие номера соответствуют датчикам, устанавливавшимся на конвейере или официально поставлявшимся как оригинальные запчасти для ВАЗ 2110-2116:

Производитель	Оригинальный каталожный номер	Примечание
АО "Автоэлектроника" (Калуга)	2112-1148300	Базовый номер для ранних моделей (2110-2112)
АО "Автоэлектроника" (Калуга)	2112-1148300-04	Наиболее распространенный номер для 2110-2116 (более поздние выпуски)
Bosch (Оригинал для ЭСУД Bosch)	0 280 122 001	Устанавливался на автомобили с системой управления Bosch MP7.0, Январь 5.1.х
"Омега" (Самара)	2112-1148300-02	Часто встречающийся оригинальный номер, поставлялся на конвейер
"Омега" (Самара)	2112-1148300-03	Еще один вариант оригинального номера от производителя "Омега"

Важные замечания:

Приоритетный номер: Наиболее универсальным и часто встречающимся оригинальным номером для всего семейства ВАЗ 2110-2116 является 2112-1148300-04 (Автоэлектроника).
Совместимость: Датчики с номерами 2112-1148300, 2112-1148300-02, 2112-1148300-03, 2112-1148300-04 и 0 280 122 001 (при наличии соответствующей ЭСУД) являются взаимозаменяемыми механически и электрически для стандартных систем управления двигателем на этих моделях.
Маркировка на корпусе: Оригинальный датчик всегда имеет четкую лазерную или штампованную маркировку с каталожным номером и логотипом производителя (например, "АЕ" в треугольнике для Автоэлектроники, "BOSCH", "ОМЕГА").
Проверка по VIN: Для 100% уверенности в точном оригинальном номере, подходящем для конкретного автомобиля с учетом года выпуска и установленной ЭСУД, рекомендуется использовать официальные электронные каталоги запчастей АвтоВАЗа (например, в дилерских центрах), введя VIN-номер автомобиля.
Эволюция номеров: Номера могли незначительно меняться со временем (например, добавление суффиксов -04 вместо -02/-03), но обозначали функционально идентичные изделия.

Взаимозаменяемость аналогов от разных производителей

Теоретически большинство ДПДЗ для ВАЗ с идентичным разъёмом и крепёжными отверстиями являются взаимозаменяемыми, так как соответствуют единому принципу работы: изменяют сопротивление в зависимости от угла поворота дроссельной заслонки. Производители (Bosch, «Пегас», «Омега», «Калуга») придерживаются схожих электрических характеристик – рабочее напряжение 5В, выходной сигнал 0.3-0.7В в закрытом состоянии и 4.0-4.8В при полном открытии.

Однако практическая совместимость требует учёта нюансов. Механические различия в длине штока или его люфте, а также отклонения в калибровке могут вызвать ошибки ЭБУ (P0120, P0122) или некорректную работу холостого хода. Бесконтактные (магниторезистивные) датчики, в отличие от плёночных, имеют иной принцип формирования сигнала и обычно не взаимозаменяемы с контактными аналогами без перепрошивки контроллера.

Критерии выбора замены

Тип датчика: контактный (резистивный) или бесконтактный (Холла/магниторезистивный)
Разъём подключения: тип колодки (обычно 3-pin) и распиновка
Геометрия корпуса: диаметр посадочного отверстия, вылет штока
Вольтаж: соответствие заводским параметрам выходного сигнала

Параметр	Совместимые аналоги	Риски при замене
Контактные (плёночные)	Bosch 0280122004, «Пегас» 2112-1148200	Износ дорожек, залипание контактов
Бесконтактные	«Калуга» КДП-03, «Омега» ДПДЗ-М	Несовместимость с ЭБУ без адаптации

Перед установкой аналога обязательна проверка параметров мультиметром: плавность изменения сопротивления без скачков при перемещении штока. После монтажа требуется инициализация датчика через сброс адаптаций ЭБУ диагностическим оборудованием. При использовании бесконтактных версий на старых моделях ВАЗ (до Евро-3) возможна необходимость коррекции прошивки контроллера.

Профилактика поломок: периодичность контроля

Регулярная проверка ДПДЗ предотвращает внезапные отказы, влияющие на запуск двигателя, стабильность холостого хода и динамику разгона. Игнорирование профилактики ведет к повышенному расходу топлива, рывкам при движении и ошибкам ЭБУ, требующим дорогостоящей диагностики.

Плановый контроль состояния датчика интегрируется в стандартное ТО ВАЗ. Основное внимание уделяется контактам разъема, отсутствию механических повреждений корпуса и надежности крепления.

Список источников

При подготовке материалов об устройстве и принципе работы ДПДЗ ВАЗ использовались авторитетные технические издания и профильные ресурсы.

Все источники прошли проверку на соответствие актуальным данным о конструкции датчиков положения дроссельной заслонки в автомобилях Lada.

Официальные руководства по ремонту автомобилей ВАЗ (семейства 2108-2115, Lada Granta/Kalina/Vesta)
Техническая документация и каталоги запасных частей ОАО "АвтоВАЗ"
Учебные пособия по электрооборудованию автомобилей: "Системы управления двигателем ВАЗ" (изд. "За рулём")
Специализированные справочники: "Автомобильные датчики и электронные системы управления"
Профильные автомобильные форумы: Drive2.ru/Lada, ВАЗ Клуб
Технические статьи в журналах "Автоэлектроника" и "Автомобильная промышленность"
Видеоматериалы с разбором ДПДЗ от сертифицированных автомехаников

Симптом	Воздействие на ДПДЗ
Плавающие обороты ХХ	Износ резистивного слоя или заедание ползунка
Провалы при нажатии педали газа	Обрыв дорожек или нарушение контакта
Самопроизвольное повышение оборотов	Загрязнение или заклинивание оси заслонки

Параметр	Нормальное значение	Периодичность проверки
Напряжение опорного питания	5.0 ± 0.1 В	При появлении ошибок Р0120-Р0123
Плавность изменения сопротивления	Без скачков в диапазоне 0.8-4.5 кОм	Каждые 30 000 км
