Датчик скорости Форд Фокус 2 - неисправности, причины, ремонт

Статья обновлена: 18.08.2025

Датчик скорости на автомобиле Форд Фокус 2 играет критическую роль в корректной работе электронных систем управления.

Его выход из строя приводит к серьезным сбоям: некорректным показаниям спидометра, нарушению работы ABS, ESP и даже остановке двигателя на ходу.

Понимание типовых причин поломки и методов диагностики позволяет быстро восстановить работоспособность автомобиля.

Проверка состояния проводки к датчику скорости

Целостность и качество подключения проводки напрямую влияют на передачу сигнала от датчика к электронному блоку управления. Поврежденные провода, окисленные контакты или нарушенная изоляция приводят к искажению или полному отсутствию импульсов, что провоцирует ошибки спидометра и коробки передач.

Перед диагностикой отсоедините разъем датчика скорости, предварительно сняв минусовую клемму с аккумулятора. Тщательно осмотрите колодку и штекер на предмет видимых дефектов: коррозии, загрязнений, оплавления пластика или трещин. Очистите контакты специальным средством WD-40 или спиртом при необходимости.

Этапы проверки мультиметром

Для точной оценки используйте мультиметр в режиме прозвонки или измерения сопротивления:

Проверка питания: Включите зажигание. Подсоедините щупы тестера к контакту питания разъема (обычно провод желто-коричневого цвета) и массе автомобиля. Напряжение должно составлять 12 В.
Контроль "массы": Замерьте сопротивление между контактом заземления (чаще черный провод) и кузовом авто. Показатель близкий к 0 Ом подтверждает исправность цепи.
Диагностика сигнального провода: Измерьте сопротивление на сигнальном кабеле (как правило, зеленый или сине-белый). Обрыв или сопротивление свыше 1–2 Ом указывает на повреждение.

Дополнительные проверки:

Перегибы и перетирания: Исследуйте участок провода от датчика до основного жгута (особенно возле гофры рулевой колонки).
Короткое замыкание: Прозвоните соседние контакты разъема между собой – отсутствие звукового сигнала мультиметра исключает замыкание.

Цвет провода	Функция	Нормальные значения
Желто-коричневый	Питание (+12V)	12 В при включенном зажигании
Черный	Земля (GND)	Сопротивление ≈0 Ом к кузову
Зеленый / Сине-белый	Сигнал к ЭБУ	Целостность цепи (0.5–1.5 Ом)

Обнаруженные обрывы или поврежденные участки требуют замены провода с обязательной пайкой и термоусадкой. При отсутствии навыков восстановите целостность жгута у автоэлектрика.

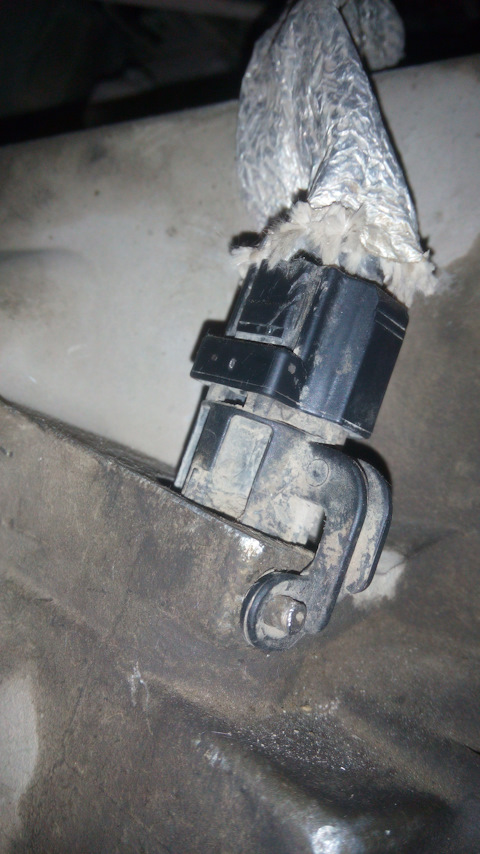

Как снять датчик скорости на автомобиле Форд Фокус 2

Датчик скорости на Ford Focus 2 расположен на коробке передач, со стороны водителя. Для доступа к нему потребуется частичный демонтаж элементов в подкапотном пространстве или установка автомобиля на подъемник/эстакаду для удобства работы снизу.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и ошибок ЭБУ. Подготовьте набор ключей и головок (в основном на 10 мм), отвертки, а также ветошь для очистки зоны вокруг датчика от грязи.

Пошаговый процесс демонтажа

Обеспечьте доступ:
- Снимите воздушный фильтр в сборе (корпус с патрубками), открутив хомуты и крепежные гайки.
- При необходимости демонтируйте защиту двигателя (если работаете снизу).
Найдите датчик:
- На механической КПП – на верхней части коробки возле привода правого ШРУСа.
- На автоматической КПП – на задней части корпуса, ближе к щитку двигателя.
Отсоедините разъем:
- Нажмите на фиксатор колодки проводки и аккуратно отсоедините ее от датчика.
Выкрутите датчик:
- Используйте головку на 10 мм или рожковый ключ.
- Проворачивайте против часовой стрелки без чрезмерных усилий.
- При закисании обработайте резьбу WD-40 и выждите 10-15 минут.
Извлеките датчик:
- Аккуратно потяните устройство вверх, отслеживая положение уплотнительного кольца.
- Немедленно закройте отверстие в КПП чистой ветошью для защиты от пыли.

Критические моменты

Этап	Рекомендации
Чистота рабочей зоны	Перед выкручиванием тщательно очистите гнездо датчика щеткой
Сохранность уплотнителя	Проверьте целостность резинового кольца на снятом датчике
Защита разъема	Накройте отсоединенную колодку пакетом от влаги и грязи

После снятия осмотрите контакты датчика на предмет коррозии или повреждений. При установке нового устройства затягивайте его с усилием не более 8-10 Н·м во избежание срыва резьбы.

Тестирование датчика скорости мультиметром

Подготовьте мультиметр, переключив его в режим измерения сопротивления (Ω) и переменного напряжения (ACV). Убедитесь в наличии доступа к датчику скорости, расположенному на коробке передач в верхней части, ориентировочно над правым ШРУСом. При необходимости снимите защиту двигателя или воздушный фильтр для удобства работы.

Обязательно отсоедините минусовую клемму аккумулятора перед началом работ. Проверьте целостность проводки и разъема датчика на предмет видимых повреждений, окисления или коррозии. Зафиксируйте автомобиль стояночным тормозом, приподнимите переднее колесо домкратом для последующей проверки сигнала.

Пошаговая процедура диагностики

Проверка сопротивления:
- Отсоедините электрический разъем датчика, нажав на фиксатор
- Подключите щупы мультиметра к контактам датчика (обычно контакты 2 и 3)
- Зафиксируйте показания в режиме 0-2 кОм
- Исправный датчик: 0.6-2.5 кОм. Бесконечность или 0 Ом указывают на обрыв/КЗ
Проверка выходного сигнала:
- Верните разъем на место, подключите игольчатые адаптеры к сигнальному проводу (контакт 1) и массе
- Установите мультиметр в режим ACV (диапазон 0-20V)
- Раскрутите приподнятое переднее колесо до 5-7 км/ч
- Норма: появление импульсов 0.5-1.5V. Отсутствие сигнала – признак неисправности
Дополнительная проверка питания:
- При включенном зажигании измерьте напряжение между контактом 2 разъема и массой
- Корректное опорное напряжение должно составлять 12±0.5V

Если сопротивление выходит за допустимые пределы или отсутствует сигнал при вращении колеса, датчик подлежит замене. При сохранении ошибки после замены проверьте состояние приводной шестерни и целостность экранировки проводов.

Замена датчика скорости своими руками: ключевые этапы

Перед началом работ подготовьте новый датчик скорости (оригинальный или качественный аналог), набор гаечных ключей (чаще требуется на 10 мм), отвертки, ветошь и проникающую смазку WD-40. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Для безопасности отсоедините минусовую клемму аккумулятора.

Датчик расположен на верхней части КПП в моторном отсеке. Найдите разъем с проводами (обычно черного цвета), идущий к металлическому или пластиковому цилиндрическому элементу, вкрученному в коробку передач. Очистите зону вокруг датчика от грязи, чтобы предотвратить ее попадание в механизм при демонтаже.

Процесс замены

Отсоединение разъема: Нажмите на фиксатор колодки проводов и аккуратно отсоедините ее от датчика. Избегайте резких движений, чтобы не повредить контакты.
Демонтаж старого датчика:
- Используйте ключ на 10 мм для откручивания крепежной гайки (если есть).
- Захватите корпус датчика рукой и выкрутите его против часовой стрелки. При затрудненном ходе обработайте резьбу WD-40.
Установка нового датчика:
- Проверьте состояние уплотнительного кольца на новом датчике. Смажьте его тонким слоем масла для трансмиссии.
- Вручную вкрутите датчик в посадочное место по часовой стрелке до упора, избегая перекоса.
- Затяните гайку ключом с умеренным усилием (перетяжка может повредить корпус).
Подключение и проверка:
- Соедините разъем проводов до щелчка фиксатора.
- Подключите аккумулятор, запустите двигатель и совершите тестовую поездку. Убедитесь, что спидометр и одометр работают корректно, а ошибка "ABS" или "Check Engine" (если была) погасла.

Важно: При выборе датчика ориентируйтесь на VIN-код автомобиля. Неправильная модель может вызвать сбои в работе ABS и ESP. Если после замены неисправность сохраняется, проверьте целостность проводки и состояние зубьев приводного кольца на ШРУСе.

Сброс ошибок ЭБУ после замены датчика скорости

После установки нового датчика скорости на Ford Focus 2 ошибки в памяти ЭБУ часто сохраняются. Блок управления не удаляет устаревшие коды автоматически, даже если неисправность устранена. Это может вызывать ложное срабатывание контрольной лампы Check Engine и некорректную работу систем автомобиля.

Сброс ошибок обязателен для подтверждения успешности ремонта и восстановления штатной работы электронных систем. Без этой процедуры ЭБУ продолжает использовать ошибочные данные, что влияет на расчет топливоподачи, режимов АКПП и показания спидометра.

Способы сброса ошибок

Диагностическим сканером:
- Подключите OBD2-адаптер к разъёму у рулевой колонки
- В меню ПО выберите "Электронный блок управления двигателем"
- Перейдите в раздел "Ошибки" → "Стереть коды неисправностей"
- Запустите двигатель для проверки отсутствия повторных ошибок
Отсоединением аккумулятора:
- Заглушите двигатель и выньте ключ зажигания
- Снимите минусовую клемму с АКБ на 10-15 минут
- Нажмите на сигнал клаксона 5 секунд для снятия остаточного напряжения
- Верните клемму на место и проведите тестовую поездку

Важно: После сброса методом отключения АКБ потребуется повторная настройка стеклоподъемников, часов и радиостанции. Диагностический сброс предпочтительнее, так как позволяет сразу проверить актуальные параметры датчика в режиме реального времени через раздел "Поток данных".

Профилактика поломок датчика скорости Форд Фокус 2

Соблюдение профилактических мер существенно снижает риск выхода из строя датчика скорости (ДС) на Ford Focus 2. Регулярный осмотр и техническое обслуживание предотвращают внезапные поломки, влияющие на работу спидометра, одометра и корректность переключения передач АКПП.

Основное внимание уделяется защите датчика от внешних воздействий и контролю состояния смежных систем. Профилактика включает как простые визуальные проверки, так и соблюдение правил эксплуатации транспортного средства.

Ключевые профилактические мероприятия

Для продления срока службы датчика скорости рекомендуется:

Защита от грязи и влаги: Регулярно очищайте разъем подключения ДС и пространство вокруг него от дорожной грязи, солевых отложений и масляных пятен.
Контроль целостности проводки: Проверяйте состояние жгута проводов к датчику на предмет перетираний, оплавлений или повреждений грызунами.
Герметичность соединений: Убеждайтесь в плотной посадке электрического разъема и отсутствии следов окисления на контактах.

Дополнительные меры предосторожности:

Избегайте мойки двигателя сильной струей воды вблизи установленного датчика.
Своевременно устраняйте течи трансмиссионного масла (для АКПП) или масла в редукторе (для МКПП) в районе привода ДС.
Контролируйте состояние приводного тросика спидометра (на моделях с механическим ДС): его перекос или заедание создают избыточную нагрузку.

Диагностика и обслуживание смежных узлов:

Узел	Профилактическая мера
Аккумуляторная батарея	Поддерживайте надежный контакт клемм для стабильного напряжения в бортовой сети
Колодка жгута проводов	Обрабатывайте контакты специальной токопроводящей смазкой
Хомут жгута	Фиксируйте проводку для исключения вибрации и натяжения

Список источников

Для подготовки материала о неисправностях датчика скорости Ford Focus 2 использовалась специализированная техническая литература и проверенные онлайн-ресурсы. Основное внимание уделялось официальной документации и практическому опыту автомехаников.

Следующие источники предоставили ключевую информацию по диагностике, типичным симптомам неполадок и методам ремонта. Данные были тщательно сверены для обеспечения точности рекомендаций.

Технические материалы и экспертные платформы

Официальное руководство по ремонту Ford Focus II 2004-2011 гг.
Электронная база технических сервисных бюллетеней Ford TSB
Методические пособия по диагностике электронных систем автомобилей Bosch
Специализированные автомобильные форумы: Focus2.ru, Drive2.ru/Ford/Focus
Профильные порталы: AutoData.ru, AutoLion.ru
Видеоинструкции по замене компонентов от технических экспертов
