Датчик скорости УАЗ Патриот - выбор лучшего варианта

Статья обновлена: 18.08.2025

Исправный датчик скорости – критически важный компонент для любого современного автомобиля, и УАЗ Патриот не исключение. Этот небольшой элемент напрямую влияет на точность показаний спидометра, корректную работу электронного блока управления двигателем (ЭБУ) и даже расход топлива.

Некорректные показания или полный отказ датчика скорости на Патриоте приводят к сбоям в работе одометра, ошибкам на приборной панели, ухудшению динамики разгона и повышенному потреблению горючего. Выбор надежной замены вышедшей из строя детали становится насущной задачей для владельца.

Рынок предлагает множество вариантов датчиков скорости для УАЗ Патриот: оригинальные, дубликаты от различных производителей и универсальные решения. Разобраться в этом многообразии, учесть конструктивные особенности и подобрать оптимальный по цене и качеству вариант – основная цель данного материала.

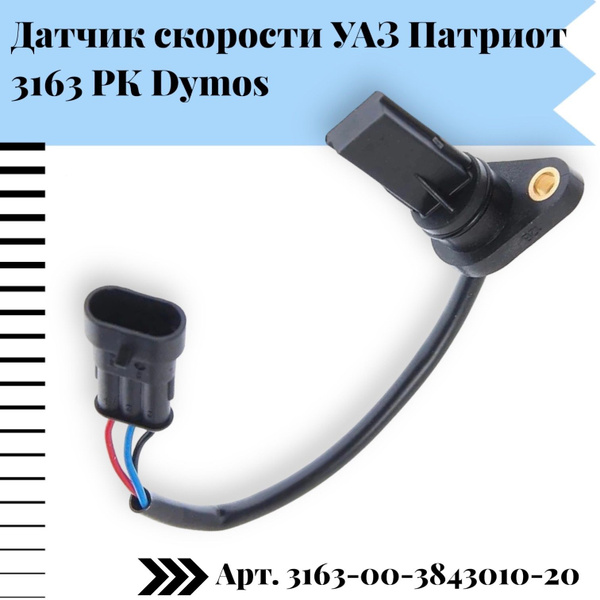

Датчик скорости для УАЗ Патриот: выбираем оптимальный вариант

На автомобилях УАЗ Патриот, как и на большинстве современных машин, используются преимущественно два типа датчиков скорости: индуктивные (индукционные) и основанные на эффекте Холла. Принципиальное различие между ними заключается в физическом явлении, которое они используют для генерации сигнала, что напрямую влияет на их конструкцию, характеристики и особенности работы.

Индуктивный датчик генерирует сигнал переменного тока (аналоговый синусоидальный) за счет электромагнитной индукции: при вращении задающего (реперного) диска, закрепленного на валу редуктора или КПП, зубья диска изменяют магнитное поле в катушке датчика, создавая импульсы напряжения. Датчик Холла же является полупроводниковым устройством; он выдает цифровой сигнал (прямоугольные импульсы постоянного тока), реагируя на изменение магнитного поля при прохождении мимо его чувствительного элемента зубьев или магнитов задающего диска.

Сравнительная характеристика для УАЗ Патриот

Выбор между типами датчиков для конкретного Патриота часто зависит от года выпуска и установленной системы управления двигателем (ЭСУД):

Характеристика	Индуктивный Датчик	Датчик Холла
Принцип действия	Электромагнитная индукция	Эффект Холла (полупроводник)
Выходной сигнал	Аналоговый (синусоида), переменный ток	Цифровой (прямоугольные импульсы), постоянный ток
Требование к питанию	Не требует внешнего питания (пассивный)	Требует подачи напряжения питания (активный)
Рабочая скорость	Требует минимальной скорости вращения для генерации сигнала	Может работать с очень низких скоростей (вплоть до 0 км/ч)
Надежность / Чувствительность	Простая, надежная конструкция. Может быть чувствителен к загрязнению металлической стружкой.	Высокая надежность. Чувствителен к сильным внешним магнитным полям и перепадам напряжения в бортовой сети.
Распространенность на УАЗ Патриот	Часто встречается на более ранних моделях (до ~2008-2010 гг.), особенно с КПП Dymos.	Стандарт для большинства Патриотов с 2010-х годов и современными ЭСУД (Bosch M17.9.7, Январь 7.2 и т.д.).

При установке или замене датчика скорости на УАЗ Патриот критически важно учитывать:

Совместимость с ЭСУД: Блок управления двигателем "ожидает" сигнал строго определенной формы (аналоговый синус или цифровой импульс). Установка несовместимого типа датчика приведет к неработоспособности спидометра, ошибкам ЭСУД и некорректной работе системы впрыска.
Конструкция привода: Датчики имеют разные разъемы и крепления. Количество импульсов на метр или оборот задающего диска должно соответствовать тому, на что рассчитана ЭСУД.
Маркировка: Оригинальные датчики и их качественные аналоги имеют специфические каталожные номера. Для индуктивных это часто 409.3843 или аналоги, для датчиков Холла - 409.3843-01, 409.3843-02, 409.3843-04 (или импортные аналоги по VIN).

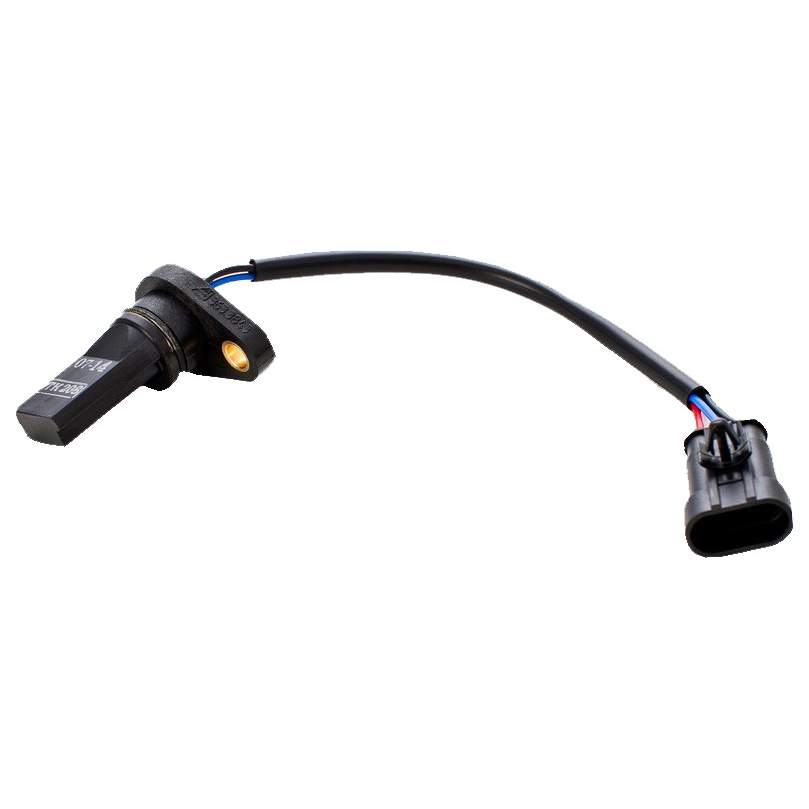

Расположение датчика скорости в КПП УАЗ Патриот

Несмотря на упоминание КПП в заголовке, важно сразу уточнить: основной датчик скорости (ДСА) на УАЗ Патриот с механической коробкой передач (как модели 3163, так и 3160) устанавливается не на саму коробку передач, а на раздаточную коробку (РК или "раздатка"). Это ключевой момент для правильного поиска и замены датчика.

Датчик скорости закреплен на задней крышке раздаточной коробки. Чтобы получить к нему доступ, обычно требуется частичный демонтаж или значительное смещение металлической защиты картера раздатки (при ее наличии), так как датчик расположен в достаточно глубокой нише сверху-сзади агрегата. Его положение ориентировано вертикально, разъемом вверх.

Ключевые детали расположения

Вот основные характеристики расположения датчика скорости:

Агрегат: Раздаточная коробка (задний выходной вал).
Точка крепления: Задняя крышка раздаточной коробки.
Ориентация: Установлен вертикально, чувствительным элементом вниз, в направлении ведущего вала.
Доступ: Затруднен защитой картера РК. Требуется ее снятие или смещение для полноценного доступа к разъему и корпусу датчика.
Визуальная идентификация: Имеет характерный белый пластиковый разъем с проводами (обычно 3 провода: питание, масса, сигнал). Сам корпус датчика цилиндрический, металлический.

Таблица: Расположение и доступ к ДСА

Аспект	Описание
Основной агрегат	Раздаточная коробка (РК)
Конкретное место	Задняя крышка РК, над задним выходным валом
Ориентация	Вертикально, разъемом вверх
Главное препятствие для доступа	Металлическая защита картера раздатки (штатная или дополнительная)
Необходимые действия для замены	Обесточить автомобиль (снять клемму "-" с АКБ). Демонтировать или отвести защиту картера РК. Отсоединить электрический разъем датчика (нажать на фиксатор). Выкрутить датчик гаечным ключом (обычно на 21 или 22 мм).

Понимание точного расположения ДСА на раздаточной коробке и особенностей доступа к нему (необходимость работы с защитой) критически важно для его быстрой диагностики, проверки или замены. Это позволяет избежать ошибок поиска на самой коробке передач и правильно подготовиться к процедуре.

Симптомы неисправности датчика скорости: 7 главных признаков

Проблемы с датчиком скорости (ДС) напрямую влияют на работу двигателя и комфорт управления УАЗ Патриот. Игнорирование этих симптомов может привести к повышенному расходу топлива и нестабильной работе силового агрегата.

Своевременное выявление неполадок ДС предотвратит более серьезные поломки и обеспечит безопасность движения. Обратите внимание на следующие ключевые признаки неисправности.

Характерные признаки отказа датчика

Неверные показания спидометра - стрелка хаотично дергается, показывает нулевую скорость или завышенные/заниженные значения во время движения.
Самопроизвольная остановка двигателя на холостом ходу, особенно при торможении перед светофором или остановке.
Плавающие обороты холостого хода - нестабильная работа мотора на "нейтралке" без видимых причин.
Повышенный расход топлива из-за некорректных данных, поступающих в ЭБУ для формирования топливной смеси.
Отказ круиз-контроля - система перестает активироваться или не поддерживает заданную скорость движения.
Пропадание тяги и рывки при разгоне, вызванные неправильным расчетом момента переключения передач АКПП.
Загорание сигнальной лампы Check Engine с сохранением в памяти ЭБУ ошибок типа P0500 (неисправность цепи ДС) или P0501 (недостоверный сигнал).

Проверка работоспособности мультиметром: пошаговая инструкция

Перед началом работ убедитесь, что двигатель заглушен, зажигание выключено, а клемма «минус» аккумулятора отсоединена. Подготовьте мультиметр в режиме измерения сопротивления (Ω) или «прозвонки».

Найдите датчик скорости (ДС) на раздаточной коробке или коробке передач УАЗ Патриот. Отсоедините его электрический разъём, аккуратно нажав на фиксатор.

Проверка контактов датчика

Подключите щупы мультиметра к центральному и боковому контактам разъёма ДС (распиновка: 1 – сигнальный, 2 – масса).
Зафиксируйте показания сопротивления:
- Исправный датчик: 560-720 Ом (характерно для оригинальных ДС УАЗ)
- Обрыв цепи: бесконечное сопротивление (∞)
- Короткое замыкание: близко к 0 Ом

Проверка целостности проводки

Действие	Норма	Неисправность
Прозвоните сигнальный провод (центральный контакт разъёма ДС – контакт «5» колодки ЭБУ)	Звуковой сигнал мультиметра, ~0 Ом	Обрыв/КЗ
Прозвоните провод массы (боковой контакт ДС – «минус» АКБ или кузов)	Звуковой сигнал, ~0 Ом	Обрыв/КЗ

При отклонениях в замерах:

Замените датчик при несоответствии сопротивления
Восстановите проводку при обрыве/КЗ
Важно: после замены очистите ошибку ЭБУ сканером

Коды ошибок ЭБУ, связанные с датчиком скорости

Электронный блок управления (ЭБУ) фиксирует неполадки датчика скорости (ДС) в виде стандартизированных кодов OBD-II. Эти ошибки возникают при нарушении сигнала, обрыве цепи или механических повреждениях компонента. Активация кода сопровождается загоранием индикатора «Check Engine» на приборной панели.

Характерные симптомы неисправности ДС включают отказ спидометра и одометра, некорректную работу круиз-контроля, плавающие холостые обороты, а также ложные срабатывания АБС/ESP. Для точной диагностики требуется сканирование ЭБУ специализированным оборудованием.

Распространённые ошибки и их расшифровка

Код ошибки	Описание	Возможные причины
P0500	Отсутствие сигнала датчика скорости	Обрыв проводки, окисление контактов, полный выход ДС из строя
P0501	Некорректный/недостоверный сигнал ДС	Загрязнение датчика, повреждение зубьев приводного вала, смещение ДС
P0503	Прерывистый сигнал ДС (высокие скачки)	Короткое замыкание в цепи, плохой контакт в разъёме, неисправность ЭБУ

При появлении ошибок P0500-P0503 рекомендуется выполнить следующие действия:

Визуально проверить целостность проводки и разъёма ДС на предмет повреждений.
Очистить контакты от окислов, обеспечить плотное соединение.
Протестировать сопротивление датчика мультиметром (норма: 500-700 Ом).
Проконтролировать напряжение в цепи (эталон: ~12 В при включенном зажигании).

Важно: После устранения неисправности коды необходимо стереть через диагностический сканер. Если ошибки возвращаются – требуется замена датчика или углублённая диагностика ЭБУ.

Сравнение оригинальных датчиков УАЗ и аналогов

Оригинальные датчики скорости для УАЗ Патриот производятся по спецификациям завода-изготовителя, что гарантирует точную геометрию корпуса, совместимость разъёма и соответствие электрических параметров бортовой сети. Их главное преимущество – предсказуемая работа без необходимости доработок или калибровки после установки. Контроль качества на всех этапах минимизирует риски заводского брака.

Аналоговые датчики представлены на рынке множеством брендов (ERA, JP Group, "Прамо", Febest), отличаясь ценой, материалами и уровнем контроля. Дешёвые аналоги часто используют менее износостойкие компоненты (например, пластиковые шестерни вместо металлокерамических), что сокращает ресурс. Качественные же аналоги могут приближаться к оригиналу по надёжности, но требуют тщательного подбора по каталожным номерам.

Ключевые параметры для выбора

Критерий	Оригинал	Качественный аналог	Дешёвый аналог
Цена	Высокая (1500-3000 руб.)	Средняя (800-1500 руб.)	Низкая (300-700 руб.)
Ресурс	80-120 тыс. км	50-80 тыс. км	15-40 тыс. км
Герметичность корпуса	Высокая	Зависит от бренда	Низкая
Точность показаний	Эталонная	Допустимая погрешность	Нестабильная
Совместимость	100%	Требует проверки	Риск ошибок

Преимущества оригинальных датчиков:

Беспроблемная установка "plug-and-play"
Полное соответствие температурным и вибрационным нагрузкам УАЗ Патриот
Длительная гарантия от официальных дилеров

Риски аналогов:

Неправильные показания спидометра из-за отклонения имп/км
Ошибки ECU (P0500, P0501) при несовпадении сигнальных параметров
Течь масла из раздатки через негерметичный корпус
Обрыв проводов у основания из-за жёсткой изоляции

Качественные аналоги (ERA, JP Group) оправданы при ограниченном бюджете, но требуют проверки отзывов по конкретной модели. Для внедорожной эксплуатации и длительных поездок по бездорожью предпочтение стоит отдать оригиналу – его повышенная виброустойчивость снижает риск внезапного отказа.

Рейтинг производителей: Bosch, ERA, СтартВОЛЬТ

При выборе датчика скорости для УАЗ Патриот ключевыми критериями становятся точность показаний, устойчивость к вибрациям и перепадам температур, а также долговечность контактов. На российском рынке лидируют три бренда, каждый со своей спецификой производства и ценовой политикой. От корректной работы датчика зависит не только точность спидометра, но и функционирование ЭБУ двигателя, что особенно критично для внедорожной эксплуатации.

Сравнение Bosch, ERA и СтартВОЛЬТ выявило заметные различия в качестве материалов, уровне герметизации корпуса и совместимости с отечественной электропроводкой. Репутация производителя и наличие сертификатов соответствия также играют роль, учитывая распространённость контрафакта. Ниже представлен детальный анализ характеристик, основанный на тестах автоэкспертов и отзывах владельцев УАЗ Патриот.

Сравнительные характеристики

Производитель	Ресурс (тыс. км)	Гарантия	Особенности	Ценовой сегмент
Bosch	60-80	24 месяца	Герметичный корпус из термостойкого пластика, точная калибровка	Премиум (от 1 800 руб.)
СтартВОЛЬТ	40-50	18 месяцев	Усиленные контакты, адаптация под российское топливо	Средний (1 200-1 500 руб.)
ERA	30-40	12 месяцев	Бюджетная сборка, требует дополнительной герметизации	Эконом (700-900 руб.)

Ключевые выводы по брендам:

Bosch – лидер по надёжности: импортные комплектующие сохраняют стабильность сигнала даже при -40°C. Минусы: высокая цена и риск подделок.
СтартВОЛЬТ – оптимален для бездорожья: российское производство с защитой от грязи и влаги. Недостаток: возможны погрешности на высоких скоростях.
ERA – бюджетное решение для городской эксплуатации. Требует проверки совместимости с конкретным годом выпуска УАЗ Патриот.

Для моделей УАЗ Патриот 2016+ годов выпуска рекомендуется Bosch (артикул 0 986 606 387) или СтартВОЛЬТ (SV-DS005). Владельцам автомобилей до 2010 года стоит обратить внимание на ERA (330082) при условии замены разъёма подключения. Критически важно проверять упаковку на наличие голограмм и соответствие OEM-номерам во избежание приобретения несовместимой детали.

Модели для двигателей ZMZ-409 и Iveco

Для двигателя ZMZ-409 применяются преимущественно отечественные датчики скорости, соответствующие оригинальным параметрам разъёма и выходного сигнала. Ключевыми характеристиками являются импульсный тип сигнала (6 импульсов на метр пути) и резьбовое крепление M18×1.5. Стандартная длина корпуса составляет 45-50 мм, что обеспечивает корректное взаимодействие с приводом в раздаточной коробке.

Для двигателей Iveco F1A используются импортные аналоги с адаптированными параметрами импульса и крепления. Датчики отличаются увеличенной чувствительностью (8-10 импульсов/метр) и специфическим разъёмом типа EVO. При подборе критично учитывать угол наклона контактной группы и степень защиты IP67, так как расположение узла подвержено воздействию грязи и влаги.

Сравнительные характеристики моделей

Параметр	ZMZ-409	Iveco F1A
Оригинальные артикулы	409070.01, ДС-409	735128990, 504086054
Аналоги	Bosch 0 986 612 077, FAE 34201	Hella 6PT 009 107-151, VDO S300301
Тип сигнала	6 имп/м (±0.5)	8-10 имп/м (±0.3)
Рабочее напряжение	12В (9-15В)	12В (8-16В)
Особенности установки	Прямая резьба М18×1.5	Косой фланец с фиксатором

Критерии выбора для ZMZ-409:

Совместимость с ЭБУ Микас 7.1 или БОШ МР7.0
Наличие экранированного провода длиной 80±5 см
Магнитоиндукционный принцип действия

Требования для Iveco F1A:

Соответствие протоколу передачи данных CAN-bus
Диапазон рабочих температур: -40°C до +130°C
Защита от короткого замыкания в цепи

При использовании универсальных моделей обязательна проверка соответствия шага резьбы и глубины посадки. Для гибридных установок (например, двигатель Iveco с КПП УАЗ) применяются адаптеры с коррекцией импульса.

Критерии выбора: совместимость с годом выпуска

Модели УАЗ Патриот разных лет выпуска имеют конструктивные различия в электронных блоках управления (ЭБУ) и типах разъемов, что напрямую влияет на совместимость датчиков скорости. Установка несоответствующего устройства приведет к некорректным показаниям спидометра, ошибкам Check Engine и сбоям в работе ABS или инжектора.

Производитель регулярно модернизировал систему контроля скорости: до 2011 года использовались механические датчики с тросовым приводом, затем перешли на электронные импульсные (6-импульсные), а после 2015 года внедрили 8-импульсные сенсоры. Неучет этих изменений сделает покупку бесполезной.

Как определить совместимость

Ключевые параметры для проверки:

Тип разъема: 3-пиновые (ранние модели) или 4-пиновые (после 2015 г.)
Импульсная характеристика: 6 или 8 импульсов на оборот вала
Распиновка проводов: последовательность контактов "масса", "сигнал", "+12В"

Практические шаги:

Сверьте VIN-код авто с каталогами производителей датчиков
Уточните модификацию ЭБУ (Январь-7.2, Bosch MP7.0 и т.д.)
Снимите старый датчик для визуального сравнения характеристик

Год выпуска	Тип датчика	Особенности
до 2011	Механический (тросовый)	Аналоговый сигнал, разъем под "тюльпан"
2011-2015	Электронный 6-имп.	3-контактный разъем, квадратный импульс
после 2015	Электронный 8-имп.	4-контактный разъем, совместимость с CAN-шиной

Важно! Даже при внешнем сходстве датчики для УАЗ Патриот 2010 и 2016 года не взаимозаменяемы из-за различий в алгоритмах обработки сигнала ЭБУ. Использование неоригинальных аналогов допустимо только при полном соответствии каталожным параметрам для конкретного года.

Особенности датчиков для рестайлинговых моделей

Рестайлинговые УАЗ Патриот (выпуск с 2014 года и позднее) получили существенные изменения в электронной архитектуре, что напрямую отразилось на конструкции и совместимости датчиков скорости. Основное отличие – переход с аналоговых импульсных сигналов на цифровую шину данных CAN (Controller Area Network). Это потребовало применения датчиков скорости с принципиально иным протоколом передачи информации на электронный блок управления (ЭБУ) двигателя и приборную панель.

Ключевая особенность – изменение типа выходного сигнала. Если на дорестайлинговых моделях использовался датчик, генерирующий переменное напряжение (индуктивный тип) или прямоугольные импульсы (обычно с двумя проводами), то для рестайлинга требуется датчик, передающий данные в цифровом формате по CAN-шине (часто имеет разъем с большим количеством контактов). Установка старого аналогового датчика на рестайлинговый автомобиль приведет к полному отсутствию показаний скорости на спидометре, ошибкам в ЭБУ (например, P0500) и некорректной работе систем, зависящих от скорости (ABS, ESP, круиз-контроль).

Критичные отличия и требования

При выборе датчика скорости для рестайлингового Патриота необходимо учитывать следующие обязательные параметры:

Тип сигнала: Исключительно цифровой сигнал CAN-bus.
Совместимость с ЭБУ: Датчик должен быть прошит под конкретное ПО, используемое в блоке управления автомобиля (Bosch, Itelma и т.д.). Несовместимость ПО вызовет ошибки.
Конструкция разъема: Разъем датчика должен точно соответствовать разъему в коробке передач рестайлинговой модели.
Количество импульсов: Хотя сигнал цифровой, количество импульсов на оборот вала должно соответствовать заводским настройкам ЭБУ рестайлинговой версии.

Последствия установки несоответствующего датчика:

Отсутствие показаний спидометра и одометра.
Запись кода ошибки P0500 (Неисправность цепи датчика скорости) или UXXXX (ошибки шины CAN) в память ЭБУ.
Невозможность активации или некорректная работа круиз-контроля.
Сбои в работе ABS/ESP из-за отсутствия данных о скорости движения.
Неправильные расчеты расхода топлива и пробега бортовым компьютером.

Рекомендации по выбору:

Оригинальные запчасти (OEM): Наиболее надежный вариант – датчик с каталожным номером, соответствующим конкретному VIN автомобиля (например, 31630105002 или его актуальные аналоги). Гарантирует полную совместимость.
Проверенные аналоги: При выборе аналога (Sidat, ERA, ABS, KRAFT) необходимо строго сверять:
- Совместимость по артикулу с рестайлинговыми моделями (указано в каталогах).
- Тип сигнала (CAN).
- Конструкцию корпуса и разъема.
Проверка ПО: В спорных случаях желательно уточнить у продавца или производителя совместимость прошивки датчика с версией ЭБУ конкретного автомобиля.

Ценовой диапазон: от бюджетных до премиум-вариантов

Стоимость датчиков скорости для УАЗ Патриот варьируется от 300 до 8000 рублей, что обусловлено типом устройства, брендом и конструктивными особенностями. Бюджетный сегмент (300-800 руб.) представлен преимущественно механическими датчиками российского и китайского производства, подходящими для старых модификаций двигателей ЗМЗ-409.

В среднем ценовом диапазоне (1000-3000 руб.) доминируют электронные датчики Холла от проверенных производителей (СтартВОЛЬТ, ПРАМО, ERA). Они совместимы с инжекторными двигателями Евро-2/3 и отличаются повышенной износостойкостью, сохраняя баланс цены и качества.

Премиальные решения

Премиум-сегмент (4000-8000 руб.) включает:

Многофункциональные датчики Bosch или VDO с интегрированным модулем АБС
Бесконтактные модели с защитой от влаги и вибрации (например, Hella)
Оригинальные комплектующие UAZ Professional Line для последних рестайлингов

Категория	Цена (руб.)	Ресурс работы	Рекомендации
Бюджет	300-800	до 20 тыс. км	Только для экстренной замены
Средний класс	1000-3000	40-60 тыс. км	Оптимально для городской эксплуатации
Премиум	4000-8000	100+ тыс. км	Для бездорожья и тяжелых условий

Важно: При выборе учитывайте совместимость с конкретной версией ЭБУ – ошибка приведет к некорректным показаниям спидометра и нарушениям в работе топливной системы.

Срок службы оригинальных и неоригинальных датчиков

Оригинальные датчики скорости для УАЗ Патриот, выпускаемые под брендом завода-изготовителя или официальных поставщиков (например, Bosch, ERA), рассчитаны на 80-120 тыс. км пробега. Их ресурс напрямую связан с соблюдением условий эксплуатации: отсутствием механических повреждений проводки, герметичностью соединений и стабильностью бортового напряжения.

Неоригинальные аналоги (представленные на рынке брендами Starline, JP Group, Profit) демонстрируют ресурс в среднем 40-60 тыс. км. Более короткий срок обусловлен использованием упрощённых технологий производства: эпоксидной заливкой вместо термостойкого компаунда, тонким медным проводом в обмотке и чувствительными к влаге корпусами из дешёвого пластика.

Факторы, влияющие на долговечность

Термостойкость: Оригинал сохраняет работоспособность при -40°C до +130°C, тогда как дешёвые аналоги деградируют уже при +90°C.
Вибрационная устойчивость: Неоригиналы чаще выходят из строя из-за трещин в пайке или обрыва катушки на бездорожье.
Защита от коррозии: Контакты оригинальных датчиков имеют никелевое покрытие, в то время как бюджетные варианты подвержены окислению.

Параметр	Оригинал	Аналог (средний)
Гарантийный срок	24 месяца	6-12 месяцев
Ресурс при агрессивной эксплуатации	50-70 тыс. км	20-35 тыс. км
Частота преждевременных отказов	<5%	15-25%

Критично избегать датчиков с маркировкой «no-name»: их ресурс редко превышает 15 000 км из-за использования вторичного пластика и отсутствия тестов на герметичность. Признаки скорого выхода из строя любого типа датчика – плавающие показания спидометра и самопроизвольная активация ABS на малой скорости.

Инструменты для замены датчика скорости на УАЗ Патриот своими руками

Успешная самостоятельная замена датчика скорости (ДС) на УАЗ Патриот требует подготовки минимального набора инструментов. Работы проводятся в подкапотном пространстве в районе раздаточной коробки или коробки передач, доступ к датчику чаще всего ограничен.

Основная сложность заключается в аккуратном демонтаже старого датчика, который может быть "прикипевшим", и корректном подключении нового устройства, исключающем повреждение контактов или разъема. Важно обеспечить чистоту рабочей зоны для предотвращения попадания грязи в механизмы.

Необходимый комплект инструментов и материалов

Для выполнения работ потребуются следующие инструменты:

Набор рожковых или накидных ключей: Чаще всего требуется ключ на 10 мм или 12 мм (точный размер зависит от конкретного места установки ДС на вашей модели двигателя и года выпуска). Иногда удобнее использовать головку с воротком или трещоткой.
Отвертки: Крестовая (PH2) и плоская (среднего размера) для ослабления хомутов воздуховодов (если они мешают доступу) и возможной фиксации разъема.
Плоскогубцы или пассатижи: Для аккуратного снятия пластикового стопорного фиксатора (если есть) на разъеме датчика.
WD-40 или аналогичная проникающая смазка: Обязательна для обработки резьбового соединения старого датчика перед откручиванием, особенно если он давно не снимался.
Чистая ветошь: Для очистки посадочного места датчика от грязи и масла перед установкой нового.
Фонарик: Для обеспечения хорошей видимости в труднодоступном месте установки ДС.

Дополнительные рекомендации:

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора во избежание коротких замыканий.
При покупке нового датчика скорости уточните его артикул для вашей конкретной модификации Патриота, так как разъемы и крепления могут отличаться.
После установки нового датчика и подключения аккумулятора, проверьте его работу во время поездки, обратив внимание на показания спидометра и одометра.

Пошаговая замена датчика скорости за 15 минут

Для замены потребуется новый датчик скорости, ключ на 10, крестовая отвертка и ветошь.

Работы выполняются на остывшем двигателе при выключенном зажигании.

Процесс замены

Снимите минусовую клемму с аккумулятора для обесточивания системы
Найдите датчик скорости на раздаточной коробке (задняя часть КПП)
Отожмите пластиковый фиксатор и отсоедините колодку проводов
Ключом на 10 выкрутите крепежный болт датчика
Извлеките старый датчик из посадочного гнезда
Протрите ветошью место установки от загрязнений
Установите новый датчик, затяните болт без чрезмерных усилий
Защелкните разъем электропроводки до характерного щелчка
Подключите аккумулятор

После запуска двигателя проверьте работу спидометра и отсутствие ошибок на приборной панели.

Мифы о необходимости адаптации датчика после замены

Распространённое заблуждение среди владельцев УАЗ Патриот – обязательная процедура адаптации нового датчика скорости. Этот миф часто возникает из-за путаницы с датчиками положения коленвала или распредвала, где калибровка действительно требуется. Однако датчик скорости (ДС) на Патриоте работает по иному принципу: он генерирует импульсные сигналы, пропорциональные вращению вала раздатки или редуктора, которые ЭБУ считывает без дополнительной «привязки» к системе.

После замены ДС ЭБУ автоматически распознаёт новый датчик при первом движении автомобиля. Контроллер анализирует частоту импульсов и сопоставляет её с оборотами двигателя и передачей КПП. Если датчик исправен и корректно установлен, показания спидометра и одометра начнут отображаться верно без ручных манипуляций. Ошибка P0500 (неисправность цепи ДС) или плавающие значения скорости обычно указывают на механическую проблему, а не на необходимость адаптации.

Когда адаптация действительно нужна?

Исключения из правила встречаются в двух случаях:

Замена редуктора с изменением передаточного числа – требует коррекции коэффициента импульсов ДС через диагностическое ПО (например, АСКАН-10 или Openbox).
Установка нештатного датчика с отличным количеством импульсов на километр – параметр необходимо прописать в ЭБУ вручную.

Для стандартной замены ДС на оригинал (арт. 31530-3849030-82) или корректный аналог (например, Hella 6PT 009 107-071) адаптация не требуется. Достаточно:

Сбросить ошибки ЭБУ сканером после установки.
Проверить работу спидометра на тестовой поездке.

Ситуация	Нужна адаптация?	Действия
Замена ДС на аналогичный	Нет	Проехать 1-2 км для автоадаптации
Изменение передаточного числа редуктора	Да	Корректировка коэффициента ДС через ПО
Неверные показания после замены	Нет	Проверить зазор, проводку, разъём

Проверка правильности установки и подключения

После монтажа датчика скорости на УАЗ Патриот необходимо выполнить комплексную проверку корректности установки и электрических соединений. От этого зависит точность показаний спидометра, корректная работа двигателя на холостом ходу и отсутствие ошибок в системе управления.

Нарушения могут проявляться как хаотичные скачки стрелки спидометра, самопроизвольное увеличение оборотов двигателя на нейтральной передаче, активация индикатора "Check Engine" с сохранением ошибок типа P0500–P0503 в памяти ЭБУ.

Визуальный контроль
- Проверьте плотность прилегания датчика к посадочному отверстию в КПП (отсутствие перекосов)
- Убедитесь в целостности корпуса и отсутствии следов механических повреждений
- Контролируйте затяжку крепежного болта (момент 8–12 Н·м)

Проверка электрических соединений

Осмотрите колодку разъема на предмет загрязнений, окисления или расплавления контактов

Прозвоните мультиметром цепи по схеме:

Контакт разъема	Назначение	Нормальное значение
1 (A)	Сигнальный (+)	12В при включенном зажигании
2 (B)	Масса	Сопротивление 0–2 Ом на кузов
3 (C)	Сигнальный выход	Импульсный сигнал при движении

Проверьте отсутствие коротких замыканий между проводами

Функциональное тестирование
- Проедьте 2–3 км с постоянной скоростью 40–60 км/ч, наблюдая за стабильностью показаний спидометра
- Считайте ошибки через диагностический разъем OBD-II сканером
- Контролируйте работу двигателя на холостом ходу (отсутствие плавающих оборотов)

Важно: При проверке сигнального выхода используйте осциллограф или мультиметр с функцией измерения частоты – исправный датчик генерирует 6 импульсов на каждый оборот приводного вала.

Влияние некачественного датчика на расход топлива

Неисправный датчик скорости УАЗ Патриот искажает передачу данных о текущей скорости на электронный блок управления двигателем (ЭБУ). Это провоцирует сбои в расчетах оптимального режима работы силового агрегата, так как ЭБУ лишается ключевого параметра для формирования топливно-воздушной смеси.

Некорректные показатели скорости заставляют блок управления переходить на аварийные алгоритмы или использовать усредненные, неактуальные значения. Результатом становится нарушение калибровки впрыска топлива – смесь перестает соответствовать реальным нагрузкам и скоростным условиям движения автомобиля.

Основные последствия для топливной экономичности

Переобогащение смеси в крейсерских режимах: ЭБУ, не получая точных данных о скорости, может "думать", что автомобиль движется медленнее или стоит. Это провоцирует подачу избыточного количества топлива, аналогично работе на холостом ходу.
Сбои в работе системы стабилизации скорости: нарушается функция поддержания заданной скорости (при ее наличии), приводящая к частым разгонам и торможениям с повышенным расходом.
Неправильное переключение передач (для АКПП): автоматическая коробка получает ошибочные сигналы о скорости, что ведет к несвоевременным переключениям, работе на повышенных оборотах и росту потребления горючего.
Отключение систем оптимизации расхода: современные ЭБУ отключают функции экономии (например, отсечку топлива при торможении двигателем) при недоверии к сигналам датчика скорости.

Ключевые симптомы повышенного расхода из-за датчика: рост среднего расхода топлива на 10-25%, "плавающие" обороты холостого хода, рывки при движении с постоянной скоростью, неработающий спидометр или его хаотичные показания, ошибки в памяти ЭБУ (например, P0500).

Режим движения	Работа с исправным ДС	Работа с неисправным ДС
Равномерное движение (90 км/ч)	Минимальный расход, оптимальная смесь	Переобогащение смеси, расход как на холостом ходу
Торможение двигателем	Отсечка подачи топлива	Подача топлива продолжается
Работа АКПП	Своевременное переключение	Затягивание передач, высокие обороты

Устранение неисправности датчика скорости – критически важная мера для восстановления нормативного расхода топлива. Игнорирование проблемы ведет не только к перерасходу горючего, но и к ускоренному износу элементов топливной системы, катализатора и двигателя в целом.

Проблемы с АКПП при некорректных показаниях датчика скорости

Некорректные показания датчика скорости (ДС) на УАЗ Патриот с автоматической коробкой передач (АКПП) создают серьезные проблемы в работе трансмиссии. Блок управления АКПП (ЭБУ) использует сигнал скорости автомобиля как один из ключевых параметров для определения момента и плавности переключения передач.

При неисправном или дающем ошибочный сигнал датчике скорости ЭБУ коробки получает ложную информацию о скорости движения машины. Это приводит к тому, что алгоритмы управления АКПП начинают работать на основе неверных данных, что неизбежно сказывается на ее функционировании.

Основные симптомы и последствия

Вот наиболее распространенные проблемы с АКПП, возникающие из-за некорректной работы датчика скорости:

Неправильное переключение передач:
- Слишком ранние или слишком поздние переключения (вверх или вниз).
- Жесткие, резкие, "дерганые" переключения.
- Провалы, "задумчивость" АКПП при выборе нужной передачи.
Отсутствие переключения на высшую передачу: АКПП может "зависать" на пониженных передачах (например, на 2-й или 3-й), не переходя на 4-ю, даже при наборе скорости, так как ЭБУ не видит достаточной скорости для переключения.
Самопроизвольное переключение на пониженную передачу: При движении с постоянной скоростью АКПП может неожиданно сбрасывать передачу вниз из-за ложного сигнала о резком снижении скорости.
Проблемы с блокировкой гидротрансформатора (ГДТ):
- Блокировка ГДТ может не включаться вовсе или включаться с опозданием, что ведет к повышенному расходу топлива.
- Блокировка может включаться слишком резко или некорректно, вызывая рывки.
- Блокировка может самопроизвольно отключаться во время движения.
Переход АКПП в аварийный режим: При серьезном сбое сигнала или его полном отсутствии ЭБУ АКПП может перевести коробку в аварийный режим (часто на 3-й передаче). Это защитная функция, предотвращающая повреждение коробки, но движение становится возможным только с ограниченной скоростью.
Ошибочные коды неисправностей (DTC): ЭБУ АКПП фиксирует ошибки, связанные с отсутствием или неверным сигналом ДС, а также ошибки, косвенно указывающие на проблемы с переключениями из-за этого.
Перегрев масла в АКПП: Длительная езда на пониженных передачах, отсутствие блокировки ГДТ, постоянные резкие переключения из-за неверного сигнала ДС приводят к повышенному нагреву трансмиссионной жидкости, ускоряя ее старение и износ компонентов АКПП.

Важно понимать, что симптомы, вызванные неисправным датчиком скорости, очень похожи на проблемы внутри самой АКПП (износ фрикционов, неисправность соленоидов, низкий уровень масла). Поэтому при появлении подобных признаков диагностика ДС и его цепи является одним из первых и обязательных шагов.

Симптом АКПП	Возможная Причина (из-за ДС)
Резкие переключения	Неправильный расчет момента переключения ЭБУ
"Зависание" на низких передачах	Отсутствие сигнала о достижении скорости для переключения вверх
Самопроизвольное понижение передачи	Ложный сигнал о резком снижении скорости
Отсутствие блокировки ГДТ	ЭБУ не видит условий для включения блокировки
Аварийный режим АКПП	Критическая ошибка из-за отсутствия сигнала ДС

Игнорирование проблем с датчиком скорости и продолжение эксплуатации автомобиля с некорректно работающей АКПП значительно увеличивает риск преждевременного выхода из строя дорогостоящих узлов автоматической коробки передач.

Калибровка спидометра через диагностический разъем

Для точной корректировки показаний спидометра УАЗ Патриот после замены датчика скорости или изменения размера колес используется диагностический разъем OBD-II. Этот метод исключает механическое вмешательство в привод спидометра и позволяет программно скорректировать коэффициент преобразования сигнала.

Процедура требует специализированного оборудования: диагностического сканера (например, Scanmatik Pro, АСКАН-10, ELM327 с ПО UAZ) или компьютера с предустановленным софтом (UCDS, OpenDiag). Важно убедиться, что выбранное оборудование поддерживает функцию записи параметров в блок управления двигателем (ЭБУ) конкретной модели Патриота.

Пошаговый алгоритм калибровки

Подключите сканер к диагностическому разъёму (расположен под рулевой колонкой).
Включите зажигание, запустите диагностическую программу.
Перейдите в раздел "Параметры ЭБУ" → "Калибровка спидометра".
Введите фактический размер внешнего диаметра колеса в миллиметрах (можно рассчитать по формуле: (Ширина × Профиль × 0.02) + Диаметр диска × 25.4).
Активируйте запись данных в ЭБУ, дождитесь подтверждения операции.
Проверьте точность показаний: протестируйте автомобиль с GPS-трекером на ровном участке дороги при скорости 60-70 км/ч.

Фактор	Рекомендация
Допустимая погрешность	Не более 2-3% от показаний GPS
Повторная калибровка	Требуется при смене типа шин или дисков
Риски	Некорректные значения могут повлиять на работу АБС и EGR

Важно: При использовании дешёвых мультимарочных сканеров возможны сбои прошивки ЭБУ. Для моделей Патриот 2016+ гг. с ЭБУ Bosch EDC17 предварительно снимите защиту Immobilizer через официальный дилерский софт. После калибровки обязательно выполните адаптацию дроссельной заслонки и датчика педали акселератора.

Защита датчика от грязи и влаги: лайфхаки

Датчик скорости на УАЗ Патриот расположен в уязвимой зоне – рядом с раздаточной коробкой или ступицей, где он постоянно подвергается атаке грязи, воды и реагентов. Негерметичный корпус или повреждённая проводка быстро выводят его из строя, вызывая сбои спидометра и ошибки ЭБУ.

Эффективная защита сводится к двум принципам: механической изоляции чувствительных элементов и созданию барьера для влаги. Простые решения не требуют специнструментов, но значительно продлевают срок службы даже бюджетных датчиков в условиях бездорожья.

Практические методы защиты

Герметизация корпуса: Обмажьте стык датчика и корпуса КПП высокотемпературным силиконовым герметиком (например, ABRO). Сформируйте кольцо толщиной 2-3 мм – это предотвратит проникновение грязи в посадочное гнездо.
Термоусадка + изолента: Наденьте термоусадочную трубку на разъём и провод, прогрейте феном. Поверх обмотайте влагостойкой изолентой (3M Scotch) внахлёст, захватывая 5 см провода – это исключит окисление контактов.
Защитный кожух из пластиковой бутылки: Отрежьте верхнюю часть бутылки (0,5 л), наденьте горловиной на корпус датчика. Закрепите хомутом, а стыки промажьте солидолом – импровизированный "зонт" от брызг.
Обработка разъёма: После подключения контактов заполните колодку токопроводящей смазкой (Liqui Moly Kupfer-Spray) или специальным диэлектрическим гелем – это вытеснит влагу и предотвратит коррозию.

Материал	Способ применения	Эффект
Силиконовый герметик	Нанесение по периметру основания	Блокировка воды и грязи в месте крепления
Термоусадочная трубка + изолента	Многослойная обмотка разъёма	Гидроизоляция электрических контактов
Автомобильная смазка (солидол, Литол)	Покрытие металлических элементов корпуса	Антикоррозийная защита, отталкивание влаги

Сочетаемость с крупногабаритными шинами

При установке шин увеличенного диаметра на УАЗ Патриот штатный датчик скорости (ДС) начинает выдавать некорректные показания. Это связано с изменением фактического количества оборотов колеса на километр пути: крупная покрышка проходит большее расстояние за один оборот, чем предусмотрено заводскими настройками.

Неправильные данные с ДС приводят к ошибкам в работе спидометра, одометра и электронных систем (ABS, ESP), а также влияют на расчет топливоподачи блоком управления двигателем. Результат – завышенный расход топлива, некорректное переключение АКПП и искажение пробега.

Способы коррекции показаний

Для синхронизации работы ДС с нестандартными шинами применяют следующие решения:

Калибровка ЭБУ через диагностическое оборудование (например, ПО "Патриот Профи") с ручным вводом реального диаметра колес
Установка корректора скорости – электронного модуля, преобразующего сигнал ДС перед передачей в ЭБУ
Замена шестерни привода в раздаточной коробке на вариант с измененным передаточным отношением (только для механического привода ДС)

Тип шин	Рекомендуемое решение	Погрешность после коррекции
235/85 R16 (+6%)	Программная калибровка	0.5-1%
265/75 R16 (+8%)	Корректор + обновление ПО	≤1.5%
315/70 R17 (+15%)	Замена шестерни + корректор	≤2%

Важно: При выборе корректора учитывайте тип выходного сигнала ДС (импульсный, Холла или индуктивный). Для современных УАЗ Патриот с CAN-шиной предпочтительны цифровые программируемые модули с поддержкой протокола SAE J1939.

Внедорожная эксплуатация: устойчивость к вибрациям

При выборе датчика скорости для УАЗ Патриот, эксплуатируемого в тяжелых внедорожных условиях, устойчивость к вибрациям становится критическим параметром. Постоянные удары, тряска на бездорожье и резонансные нагрузки способны вывести из строя стандартные компоненты, спроектированные для асфальта.

Конструкция датчика должна компенсировать ударные импульсы и высокочастотные колебания, передающиеся от трансмиссии и колес. Особое внимание уделяется надежности крепления корпуса, герметичности соединений и устойчивости внутренних электронных компонентов к длительному вибрационному воздействию.

Ключевые требования к виброустойчивости

Материал корпуса: Алюминиевые сплавы или ударопрочный пластик с демпфирующими вставками
Система крепления: Антивибрационные втулки и двухточечное крепление для гашения резонанса
Защита электроники: Полиуретановая заливка платы, SMD-компоненты с противоударными свойствами
Соединения: Пружинные клеммы и армированные провода в термостойкой изоляции

Тип датчика	Особенности виброзащиты	Рекомендуемые условия
Магнитный (индуктивный)	Бесщеточная конструкция, герметичная капсула	Экстремальное бездорожье, грязь, болота
Холловский	Эпоксидная заливка чипа, стальной экран	Каменистые трассы, длительные вибрации

Полевые испытания показывают: оптимальные результаты демонстрируют датчики с частотным выходным сигналом, где измерительная цепь менее чувствительна к помехам от вибраций. Обязательна проверка соответствия стандарту ISO 16750-3 (испытания на виброустойчивость до 30g в диапазоне 10-2000 Гц).

Отзывы владельцев о популярных моделях датчиков

Владельцы УАЗ Патриот активно делятся опытом эксплуатации разных датчиков скорости, выделяя ключевые критерии: точность показаний, устойчивость к вибрациям, совместимость с бортовой электроникой и ресурс работы. Многие подчеркивают, что недорогие аналоги часто уступают оригиналу в надежности, особенно при езде по бездорожью.

Наибольшее количество нареканий связано с преждевременным выходом из строя дешевых noname-датчиков китайского производства. Владельцы отмечают, что ошибка Р0500 (неисправность цепи датчика скорости) на панели приборов – частый симптом таких поломок, особенно после попадания влаги или длительной эксплуатации на разбитых дорогах.

Сравнение моделей по отзывам

Модель	Положительные отзывы	Критические замечания
Оригинал (УАЗ)	Идеальная совместимость со штатной проводкой Стабильная работа до 40-50 тыс. км Редкие сбои показаний спидометра	Высокая цена (от 1500 руб.) Чувствительность к глубоким лужам
Startvolt (Россия)	Соотношение цена/качество Герметичный корпус Четкие показания при -30°C	В 15% случаев требует калибровки ЭБУ Пластиковый фиксатор разъема
Fenox (Беларусь)	Усиленная защита от грязи Долговечность при городской эксплуатации	Задержка отклика на 0.5 сек Несоответствие заявленному ресурсу у 20% покупателей

Особо выделяют датчики с металлическим штоком – по статистике форумов, они служат в 2 раза дольше пластиковых аналогов. Некоторые владельцы модернизируют контакты, пропаивая места соединений для защиты от окисления.

Единодушное мнение: при выборе обязательна проверка упаковки на наличие голограмм и маркировки завода-изготовителя. Подделки под известные бренды выходят из строя через 3-5 тыс. км, провоцируя сбои в работе АБС и коррекции топливной смеси.

Частые поломки контактов и способы ремонта

Контакты датчика скорости подвержены постоянному воздействию влаги, грязи и вибрации, что приводит к их постепенному разрушению. Особенно уязвимы места соединений проводов с разъемами и контактной группой внутри самого датчика.

Нарушение целостности контактов вызывает прерывистый сигнал или полное отсутствие данных о скорости. Это отражается на работе спидометра, одометра, ЭБУ двигателя и систем ABS/ESP. Своевременное устранение неисправностей контактной группы предотвращает некорректные показания и сбои в работе электроники.

Типовые неисправности и методы восстановления

Неисправность	Способ ремонта
Окисление контактов	Обработка контактных групп аэрозолем-очистителем (WD-40, LIQUI MOLY Kontakt Reiniger) с последующей просушкой. При сильном окислении – зачистка мелкой наждачной бумагой (600-800 grit).
Коррозия клемм	Замена поврежденных клемм в разъеме. Обжим новых контактов с использованием кримперов, обработка диэлектрической смазкой для предотвращения рецидива.
Обрыв провода у основания датчика	Укорачивание штатной проводки на 3-4 см, зачистка изоляции и пайка с термоусадкой. Дополнительная фиксация изолентой или пластиковым хомутом у корпуса датчика.
Разболтанность контактов в колодке	Аккуратное поджатие контактных лепестков тонкой отверткой или шилом. Установка резинового уплотнителя в разъем для устранения люфта.
Трещины в корпусе разъема	Замена колодки целиком. Временное решение – герметизация силиконовым компаундом или термоклеем с обязательной последующей заменой детали.

Важные нюансы при ремонте: Перед работами обязательно отсоедините клемму «–» аккумулятора. Используйте термостойкую изоляцию для проводов вблизи выпускного коллектора. Проверяйте целостность экранирующей оплетки сигнального провода – ее повреждение вызывает помехи.

При частых рецидивах поломок рекомендована полная замена проводки от датчика до ЭБУ. Устанавливайте датчик скорости с герметичными разъемами IP67 и фиксируйте жгут пластиковыми стяжками, исключая провисание возле вращающихся элементов трансмиссии.

Проверка качества разъёма и проводки

Визуально осмотрите колодку подключения датчика скорости: корпус должен быть целым, без трещин и оплавлений. Проверьте плотность посадки разъёма в гнездо – люфты и неплотное прилегание недопустимы. Убедитесь, что фиксатор (пластиковый замок или металлическая скоба) надёжно защёлкнут и не сломан.

Тщательно исследуйте состояние контактов внутри разъёма. На них не должно быть следов окисления (белый или зелёный налёт), коррозии или загрязнения. Контактные штыри должны быть упругими, не погнутыми и не утопленными внутрь корпуса. Оцените целостность изоляции проводов, подходящих к разъёму, – трещины или потертости повышают риск замыкания.

Методы диагностики электрических параметров

Для точной оценки используйте мультиметр:

Проверка напряжения питания: Включите зажигание. Измерьте напряжение между «плюсовым» проводом (обычно серый с чёрной полосой) и массой автомобиля. Норма – ~12 В.
Контроль «массы»: Замерьте сопротивление между контактом «массы» разъёма (часто чёрный провод) и кузовом/двигателем. Показания должны стремиться к нулю (0.1–0.5 Ом).
Тест сигнального провода: Приподнимите ведущее колесо, включите зажигание. Вращайте колесо рукой и замерьте напряжение на сигнальном контакте (обычно жёлтый провод). Должны наблюдаться импульсы 0–12 В.

Параметр	Нормальное значение	Метод проверки
Напряжение питания	~12 В	Зажигание включено, мультиметр в режиме V=
Сопротивление "массы"	0.1–0.5 Ом	Мультиметр в режиме Ω, контакт массы ↔ кузов
Сигнал датчика	Импульсы 0–12 В	Вращение колеса, мультиметр в режиме V=

При обнаружении окисления аккуратно зачистите контакты мелкой наждачной бумагой или специальным очистителем электроразъёмов. Проведите повторные замеры после очистки. Если провода повреждены, потребуется ремонт методом сращивания с термоусадкой или полная замена участка проводки.

Модификации датчиков для тюнинга спидометра

При установке колес нештатного диаметра или замене редуктора заднего моста стандартный спидометр УАЗ Патриот начинает показывать скорость с существенной погрешностью. Штатный датчик скорости (ДСА), обычно работающий по принципу Холла и передающий на приборную панель сигнал частотой, пропорциональной скорости вращения выходного вала раздаточной коробки, не может адаптироваться к измененным передаточным числам или длине окружности колеса самостоятельно.

Корректировка показаний спидометра становится необходимой для точного контроля скорости и правильного учета пробега. Существует несколько подходов к модификации или замене системы датчика скорости для решения этой задачи, каждый со своими особенностями реализации и эффективностью.

Основные варианты модификации

1. Механическая доработка штатного датчика:

Принцип: Физическое изменение количества зубьев на импульсном кольце (роторе) ДСА или расстояния между ними.
Реализация: Часто требует навыков токарных работ или поиска подходящего кольца от другой модели авто. Устанавливается вместо родного ротора внутри раздаточной коробки.
Эффект: Изменяет количество импульсов за один оборот вала, напрямую влияя на частоту сигнала и, следовательно, показания спидометра.
Ограничения: Требует разборки раздатки, точного расчета необходимого числа зубьев, сложность подбора/изготовления. Подходит только для определенных типов ДСА с механическим ротором.

2. Электронные корректоры (эмуляторы, преобразователи частоты):

Принцип: Устройство врезается в цепь между штатным ДСА и приборной панелью (а иногда и блоком управления двигателем). Принимает сигнал от датчика, изменяет его частоту по заданному коэффициенту и передает дальше.
Реализация: Покупка готового корректора (например, "Спидбастер", "Дак", "Штурман" и аналоги). Установка относительно проста – подключение к проводке ДСА и питанию (часто через OBD-II или напрямую к прикуривателю). Коэффициент коррекции (в %) задается кнопками на корпусе или через ПК/смартфон.
Эффект: Гибкая и точная настройка показаний спидометра под любые изменения (колеса, редуктор). Не требует вмешательства в механику раздатки. Могут корректировать сигнал и для ЭБУ, влияя на работу АКПП (если есть) и расходомер.
Ограничения: Качество и надежность зависят от конкретной модели корректора. Требуют правильной настройки коэффициента. Бюджетные модели могут вносить помехи.

3. Программная коррекция в ЭБУ двигателя:

Принцип: Изменение коэффициента, по которому ЭБУ интерпретирует сигнал ДСА, с помощью специализированного ПО (чип-тюнинг).
Реализация: Требует наличия оборудования и ПО для перепрошивки ЭБУ (например, Openbox, PCMFlash) и квалификации исполнителя. Корректируется параметр, отвечающий за расчет скорости и пробега (например, `Vehicle Speed Sensor Pulses per Kilometer`).
Эффект: Корректирует показания спидометра на приборной панели *и* данные о скорости/пробеге, которые использует сам ЭБУ. Наиболее комплексное решение.
Ограничения: Высокая стоимость оборудования/услуг. Риск повреждения ЭБУ при неквалифицированной прошивке. Доступно не для всех прошивок/моделей ЭБУ. Не влияет напрямую на работу самого спидометра, если он получает сигнал не от ЭБУ, а напрямую от ДСА (нужно уточнять схему конкретного авто).

4. Замена прошивки спидометра (комбинации приборов):

Принцип: Изменение калибровочных коэффициентов непосредственно в памяти процессора самой приборной панели.
Реализация: Сложная процедура, требующая снятия и разборки комбинации приборов, поиска точек подключения программатора и специфических знаний/прошивок. Выполняется в специализированных мастерских.
Эффект: Позволяет точно настроить отображение скорости и пробега непосредственно на приборке.
Ограничения: Наиболее сложный и дорогой метод. Высокий риск выхода из строя комбинации приборов. Не решает проблему некорректных данных о скорости в ЭБУ двигателя.

Метод	Принцип действия	Сложность установки/настройки	Корректирует данные для ЭБУ	Примечание
Механическая доработка ДСА	Изменение импульсного ротора	Высокая (разборка РК)	Да	Только для ДСА с ротором, сложный расчет
Электронный корректор	Преобразование частоты сигнала	Низкая/Средняя	Зависит от модели (часто - да)	Наиболее универсальное и популярное решение
Коррекция в ЭБУ	Изменение коэффициента в ПО ЭБУ	Высокая (чип-тюнинг)	Да	Комплексное решение, но рискованное и дорогое
Прошивка спидометра	Изменение калибровки комбинации приборов	Очень высокая	Нет	Крайняя мера, риск повреждения приборки

Вывод: Для большинства владельцев УАЗ Патриот, столкнувшихся с необходимостью тюнинга спидометра после изменения ходовой, оптимальным решением является установка электронного корректора частоты. Он предлагает лучший баланс между ценой, простотой монтажа, точностью настройки и функциональностью (особенно при наличии АКПП). Механическая доработка актуальна лишь в специфических случаях при наличии подходящего ДСА и навыков, а программные методы (ЭБУ, приборка) – удел специалистов при глубоком тюнинге или при отсутствии других вариантов.

Где покупать: обзор надежных поставщиков

Приобрести датчик скорости для УАЗ Патриот можно через несколько проверенных каналов, каждый из которых имеет свои особенности по ассортименту, цене и гарантиям подлинности. Важно выбирать поставщиков, специализирующихся на оригинальных запчастях или качественных аналогах для внедорожников.

Ключевые критерии выбора – наличие сертификатов на продукцию, возможность проверки VIN-кода автомобиля для точного подбора датчика, а также отзывы владельцев УАЗ о конкретном продавце. Избегайте сомнительных площадок с минимальными ценами без подтверждения происхождения деталей.

Список источников

При подготовке материала использовались техническая документация, отзывы владельцев УАЗ Патриот и экспертные оценки автомобильных специалистов. Акцент сделан на проверенные данные о совместимости, надежности и особенностях эксплуатации датчиков скорости в условиях бездорожья.

Источники включают официальные каталоги производителей, специализированные автомобильные издания и мнения участников тематических сообществ. Это позволило сравнить оригинальные и альтернативные компоненты, а также выявить распространенные проблемы и их решения.

Официальное руководство по эксплуатации УАЗ Патриот
Каталоги автокомпонентов: Exist.ru, Auto3N.ru, Emex.ru
Технические бюллетени производителей датчиков (Bosch, ERA, FAE)
Форумы владельцев: UAZ Patriot Club, UAZbuki.ru, Drive2.ru/patriot
Автомобильные издания: «За рулём», «Авторевю», «5 колесо»
Видеообзоры диагностики и замены на YouTube-каналах автоэлектриков
Базы данных по кодам ошибок OBD-2 для двигателей ZMZ-409, Iveco

Поставщик	Плюсы	Минусы
Авторынки (типа "Садовод")	Низкая цена, возможность торга	Риск подделки, отсутствие чеков
Сообщества владельцев УАЗ (форумы, Telegram)	Проверенные продавцы, редкие б/у детали	Ограниченный ассортимент
