Датчик скорости ВАЗ-2110 - снятие, установка, настройка

Статья обновлена: 18.08.2025

Исправный датчик скорости – критически важный элемент электронной системы управления двигателем ВАЗ-2110.

Он передает данные о скорости вращения колес на контроллер, влияя на работу спидометра, одометра, систем впрыска топлива и холостого хода.

В статье подробно рассмотрены процедуры диагностики неисправностей, снятия старого датчика, установки нового устройства и его последующей настройки для точной работы всех систем автомобиля.

Типичные признаки неисправности датчика скорости

Одним из ключевых симптомов является неработоспособность спидометра: стрелка замирает на нулевой отметке либо хаотично дергается при движении. Параллельно с этим на приборной панели часто загорается индикатор "Check Engine", а электронный одометр перестает фиксировать пройденный километраж.

Автомобиль может испытывать проблемы с поддержанием холостых оборотов – они начинают "плавать" или необоснованно повышаться при остановке. Дополнительно наблюдается повышенный расход топлива из-за некорректных данных, поступающих в электронный блок управления двигателем.

Косвенные признаки

Самопроизвольная остановка двигателя при выключении передачи
Рывки и провалы мощности при разгоне
Отказ круиз-контроля (если он предусмотрен комплектацией)
Затрудненный запуск мотора после кратковременной стоянки

Важно: Перечисленные симптомы могут указывать и на другие неполадки (например, неисправность ДПДЗ или РХХ), поэтому требуется комплексная диагностика. Наиболее точный способ проверки – компьютерное сканирование ошибок через OBD-II разъем с последующей расшифровкой кодов неисправностей.

Подготовка инструментов для работы с датчиком

Для замены или диагностики датчика скорости на ВАЗ-2110 потребуется минимальный набор инструментов, которые следует подготовить заранее. Убедитесь, что все предметы находятся в исправном состоянии и легкодоступны перед началом работ.

Отсутствие необходимых приспособлений может привести к повреждению деталей или увеличению времени ремонта. Проверьте комплектность инструментов, ориентируясь на следующий перечень.

Основные инструменты

Ключи рожковые или накидные: размеры 10 мм (для клемм АКБ) и 21 мм (для демонтажа датчика).
Торцевая головка на 21 мм с трещоткой или воротком для удобного доступа к датчику.
Отвёртка крестовая (PH2) для снятия пластиковых защитных кожухов в подкапотном пространстве.

Вспомогательные материалы

Чистая ветошь или салфетки для очистки посадочного места датчика.
Универсальная смазка-герметик (например, Loctite 574) для обработки резьбы нового датчика.
Диэлектрическая смазка для контактов (типа Liqui Melly Kontakt Spray) для защиты разъёмов.

Инструмент	Назначение	Альтернатива
Пассатижи	Фиксация контргайки троса спидометра	Разводной ключ
Фонарик	Подсветка монтажной зоны	Головная LED-лампа

Безопасное отключение аккумулятора перед началом работ

Отключение аккумулятора – обязательный этап при любых манипуляциях с электрооборудованием автомобиля. Это предотвращает риск короткого замыкания при случайном контакте инструмента с токопроводящими элементами, защищает бортовую сеть от скачков напряжения и исключает срабатывание подушек безопасности.

Начинайте процедуру только при заглушенном двигателе и вынутом ключе зажигания. Несоблюдение последовательности снятия клемм может привести к повреждению электронных блоков или образованию искры, способной воспламенить пары электролита.

Пошаговая инструкция

Подготовьте инструменты: ключ на 10 мм (рожковый или торцевой) и защитные перчатки.
Откройте капот и зафиксируйте его штатной опорой.
Сначала снимите минусовую клемму (провод чёрного цвета, обозначен «-»). Ослабьте гайку крепления ключом, затем осторожно отведите провод в сторону от аккумулятора, исключив его контакт с клеммой.
Отсоедините плюсовую клемму (провод красного цвета, обозначен «+»), повторив действия из предыдущего пункта.
Проверьте изоляцию проводов: убедитесь, что отсоединённые клеммы не касаются клемм АКБ или металлических деталей кузова.

Элемент	Цвет провода	Порядок отключения
Минусовая клемма	Чёрный	1 (первая)
Плюсовая клемма	Красный	2 (вторая)

Важно: При установке аккумулятора соблюдайте обратную последовательность: сначала закрепите плюсовую клемму, затем минусовую. После подключения проверьте надёжность фиксации – клеммы не должны смещаться при усилии рук.

Поиск места расположения датчика в моторном отсеке

Датчик скорости на ВАЗ-2110 закреплён непосредственно на коробке переключения передач. Его необходимо искать в верхней части КПП со стороны аккумуляторной батареи, над приводом правого переднего колеса.

Датчик вмонтирован в картер коробки передач вертикально и частично скрыт под патрубками системы охлаждения. Для точной идентификации ориентируйтесь на пластиковый корпус чёрного цвета с трёхконтактным разъёмом и жгутом проводов.

Алгоритм поиска

Откройте капот и зафиксируйте его штатной подпоркой
Встаньте со стороны аккумулятора (справа по ходу движения)
Сфокусируйте поиск в зоне между:
- Корпусом воздушного фильтра
- Блоком цилиндров двигателя
- Приводом правого колеса
Опустите взгляд на верхнюю плоскость КПП – датчик установлен перпендикулярно картеру

Визуальные ориентиры	Распространённые ошибки
Цилиндрический корпус диаметром 2.5 см	Путают с датчиком детонации на блоке цилиндров
Фиксация шестигранной гайкой "на 10"	Ищут на картере сцепления или массе двигателя
Жгут проводов длиной 20-30 см	Проверяют датчик положения распредвала в передней части двигателя

При затруднениях отследите трассу проводов от центрального жгута в направлении коробки передач – фишка датчика обычно имеет жёлтый, красный и синий провода. На работающем двигателе датчик издаёт характерный высокочастотный писк при прикосновении к нему отвёрткой.

Демонтаж пластиковой защиты двигателя

Пластиковая защита двигателя устанавливается на некоторых модификациях ВАЗ-2110 для предотвращения загрязнения подкапотного пространства. Для доступа к датчику скорости, расположенному на коробке передач, её необходимо демонтировать при наличии.

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Подготовьте набор ключей (чаще всего потребуется головка на 10 мм) и крестовую отвёртку.

Последовательность снятия защиты

Очистите защиту от грязи в области креплений для предотвращения попадания мусора в моторный отсек.
Выкрутите винты крепления по периметру защиты с помощью крестовой отвёртки. Обычно их 6-8 штук.
Открутите гайки крепления защиты к кузову автомобиля ключом на 10 мм (2-4 точки крепления).
Придерживая защиту рукой, аккуратно потяните её вниз и в сторону радиатора для освобождения от направляющих.
Извлеките элемент из-под автомобиля, избегая перекоса и задевания элементов подвески.

Важные замечания: Если болты не откручиваются из-за коррозии, обработайте резьбу проникающей смазкой WD-40. При повторной установке проверьте целостность резиновых подушек креплений – они предотвращают вибрации.

Идентификация разъёма подключения проводки

Разъём датчика скорости на ВАЗ-2110 расположен на корпусе КПП в районе правого ШРУСа. Он крепится пластиковым хомутом к кронштейну коробки передач или ближайшим трубопроводам для фиксации от вибрации. Ориентируйтесь на трёхконтактную колодку прямоугольной формы с характерным фиксатором-защёлкой сверху.

Цветовая маркировка проводов стандартная: импульсный сигнал (A) – серый провод, питание +12В (B) – розовый (или оранжево-чёрный), масса (C) – чёрный. Для точной идентификации отсоедините колодку и проверьте распиновку тестером при включённом зажигании.

Порядок распознавания контактов

Отсоедините колодку от датчика, нажав на фиксатор.
Включите зажигание без запуска двигателя.
Продиагностируйте тестером:
- Масса (C): чёрный провод – показывает 0В относительно кузова.
- Питание (B): розовый провод – напряжение 11.5-12.5В.
- Сигнал (A): серый провод – 0.3-0.5В в статике.

Обозначение	Функция	Цвет провода	Напряжение
A	Импульсный сигнал	Серый	0.3-0.5В (зажигание вкл.)
B	Питание +12В	Розовый	11.5-12.5В
C	Масса	Чёрный	0В

Техника безопасного отсоединения электрического разъёма

Некорректное отсоединение разъёма датчика скорости может привести к повреждению контактов, обрыву проводов или поломке фиксатора. Это усложнит дальнейшую диагностику и потребует замены компонентов, увеличивая время и стоимость ремонта. Соблюдение правил безопасности предотвращает риски короткого замыкания и гарантирует сохранность разъёмной группы.

Перед манипуляциями обязательно заглушите двигатель и выньте ключ из замка зажигания. При длительных работах рекомендуется отсоединить клемму «–» от аккумулятора. Визуально осмотрите разъём: убедитесь в отсутствии видимых повреждений корпуса, следов окисления или расплавленного пластика. Если контакты загрязнены, очистите их после снятия.

Последовательность действий при отключении

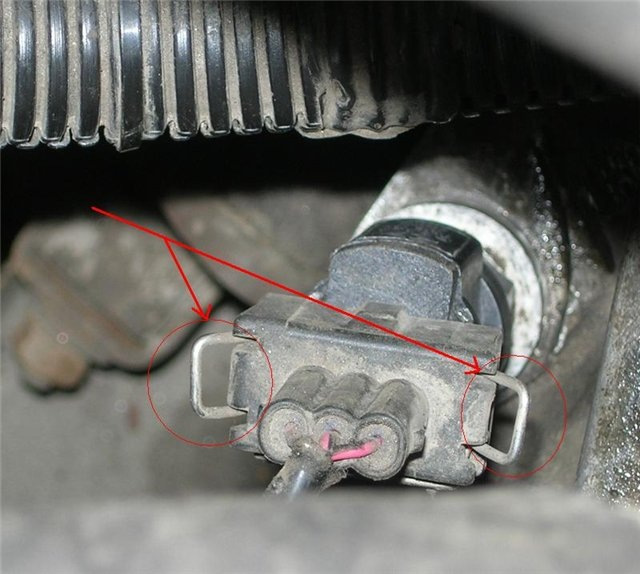

Найдите фиксатор
На корпусе разъёма ВАЗ-2110 расположен пластиковый язычок (сверху или сбоку). Прижмите его пальцем до характерного щелчка.
Правильный захват
Обхватите корпус разъёма целиком, избегая касания проводов. Не тяните за кабельную косу – это ослабит контакты.
Аккуратное извлечение
Потяните разъём вдоль оси штекера плавным усилием. При сопротивлении проверьте, полностью ли отжат фиксатор.
Контроль состояния
Осмотрите контактные группы на предмет загрязнений или деформации. При необходимости очистите контакты сжатым воздухом или щёткой.

Важно: Если разъём «прикипел», обработайте соединение проникающей смазкой (WD-40) и повторите попытку через 5-10 минут. Запрещено использовать отвёртки для разжатия фиксатора – это приведёт к поломке защёлки.

Осмотр состояния контактов и проводов

Визуально проверьте целостность изоляции проводки от датчика скорости до колодки ЭБУ. Ищите потертости, оплавления или следы перетирания о подвижные элементы двигателя. Особое внимание уделите участку возле гофры рулевой рейки – здесь провода часто повреждаются.

Отсоедините разъем датчика скорости и колодку подключения на контроллере. Осмотрите металлические клеммы внутри разъемов на обеих сторонах. Проверьте отсутствие:

Окисления (белый или зеленый налет)
Коррозии (рыжие пятна)
Загрязнений (масло, грязь)
Деформации (погнутые или разогнутые контакты)

Диагностика электрической цепи

Используя мультиметр в режиме проверки сопротивления (Ω) или целостности цепи (пищалка), прозвоните каждый провод по схеме:

Цвет провода*	Клемма датчика	Назначение	Проверка
Черный	A	Масса	Сопротивление между A и "массой" кузова ≈ 0 Ом
Белый	B	Сигнал к ЭБУ	Цепь B (датчик) - 9 (ЭБУ) без обрывов/КЗ
Серый	C	+12В при зажигании	Напряжение на C при включенном зажигании 10.5-14.5В

*Цвета могут незначительно отличаться в зависимости от года выпуска. Сверяйтесь с электросхемой конкретной модели.

Проверьте отсутствие короткого замыкания (КЗ) между проводами и "массой" автомобиля при отключенных разъемах. Убедитесь в надежной фиксации клемм в колодках и отсутствии люфта.

Применение проникающей смазки для прикипевшего резьбового соединения

При длительной эксплуатации резьбовое соединение датчика скорости на ВАЗ-2110 может прикипеть из-за коррозии, грязи или перепадов температур. Механическое воздействие без предварительной обработки часто приводит к срыву граней или поломке крепежа.

Проникающая смазка (WD-40, "Жидкий ключ" и аналоги) растворяет ржавчину и уменьшает трение между резьбовыми поверхностями. Её наносят на место соединения за 10-15 минут до демонтажа, повторяя обработку при сильном прикипании.

Порядок обработки соединения

Технология применения:

Очистите резьбовую зону щёткой от поверхностных загрязнений
Встряхните баллон со смазкой и нанесите состав обильно на место соединения
Выждите 15-30 минут для проникновения состава в микрозазоры
Слегка простучите корпус датчика молотком через медную проставку
Повторите обработку 2-3 раза при необходимости

Важно: Не используйте ударные инструменты до полного впитывания смазки. После демонтажа остатки ржавчины удаляют резьборезом, а новое соединение обрабатывают графитовой смазкой.

Тип смазки	Время воздействия	Особенности
Аэрозольная	15-20 мин	Быстрое проникновение в зазоры
Гелевая	30-60 мин	Длительное удержание на вертикальных поверхностях

Подбор накидного ключа для откручивания датчика

Датчик скорости на ВАЗ-2110 крепится к коробке передач шестигранной гайкой, требующей точного подбора инструмента. Неправильный выбор ключа может привести к срыву граней, усложнению демонтажа и повреждению датчика.

Для корректного откручивания необходимо определить размер гайки крепления. На большинстве моделей ВАЗ-2110 используется резьбовое соединение М18×1.5, но встречаются и исключения в зависимости от года выпуска.

Критерии выбора ключа

Размер гайки: Стандартный размер – 22 мм. Редко на ранних версиях встречаются датчики под ключ на 21 мм.
Тип ключа: Используйте накидной (кольцевой) ключ – он обеспечивает полный охват граней и снижает риск деформации.
Толщина головки: Подбирайте инструмент с низкопрофильной головкой для работы в ограниченном пространстве возле КПП.
Длина рычага: Оптимально – 150-250 мм. Слишком длинный ключ может привести к перетяжке.

Важные уточнения:

Проверьте маркировку на корпусе датчика или измерьте гайку штангенциркулем перед покупкой ключа.
Избегайте разводных ключей – неравномерное давление повредит грани.
Для сложных случаев используйте торцевой ключ с воротком и головкой на 22 мм.

Параметр	Значение	Риск при несоответствии
Размер	22 мм (основной), 21 мм (редко)	Проскальзывание, срыв граней
Профиль	Низкий (тонкий)	Невозможность установки на гайку
Форма	Накидная (12-гранная)	Деформация крепежа

Правильный угол доступа к крепёжной гайке

Неправильный выбор угла подхода к гайке крепления датчика скорости часто приводит к скруглению граней, повреждению смежных деталей или поломке инструмента. Особенно критично это для ВАЗ-2110 из-за плотной компоновки узлов возле коробки передач и ограниченного пространства под капотом.

Оптимальный угол обеспечивается только после демонтажа корпуса воздушного фильтра и патрубков впускной системы. Это освобождает зону работы и позволяет направить инструмент строго перпендикулярно плоскости гайки, исключая перекосы. При сохранении заводной сборки доступ возможен лишь под острым углом, что гарантированно усложнит откручивание.

Постепенное ослабление резьбы без срыва граней

Коррозия и высохшие герметики часто приводят к прикипанию резьбового соединения датчика скорости. Попытки силового откручивания ключом провоцируют срыв граней пластикового корпуса или повреждение шпильки крепления, усложняя ремонт.

Применяйте методику раскачивания резьбы для безопасного демонтажа. Основной принцип – микроскопическое разрушение окислов в резьбовом канале за счет ритмичного изменения направления нагрузки без превышения критического усилия.

Технология раскачивания резьбы

Обработать резьбу проникающей жидкостью (WD-40, "жидкий ключ") за 30-60 минут до работ. Повторить 2-3 раза с интервалом 10 минут.
Установить накидной ключ строго по граням, контролируя плотность прилегания. Использовать только 19-мм инструмент без люфта.
Совершать короткие движения в обе стороны:
- Поворот против часовой стрелки на 15-20°
- Обратный ход по часовой стрелке на 5-10°
Увеличивать амплитуду после каждого цикла на 3-5° при сохранении соотношения усилий (2:1 в пользу откручивания).
Прекратить при появлении скрипа – признака разрушения окисного слоя. Довести откручивание плавным движением.

Критическая ошибка	Последствие	Профилактика
Резкий рывок ключом	Скол пластика корпуса	Использование динамометрического ключа с пределом 15-20 Нм
Работа рожковым ключом	Смятие граней	Применение накидного ключа с внутренним захватом
Игнорирование заклинивания	Обрыв шпильки	Повторная обработка смазкой при сопротивлении

При отсутствии прогресса после 10-15 циклов – прекратить механическое воздействие. Требуется прогрев соединения строительным феном (температура не выше 150°C) или ультразвуковая ванна. Переход к силовым методам допустим только при полном доступе к сорванным граням для установки экстрактора.

Извлечение корпуса из посадочного отверстия в КПП

Отсоедините колодку проводов от датчика скорости, предварительно нажав на фиксатор разъема. Осмотрите место соединения – при наличии сильных загрязнений или следов коррозии аккуратно очистите контакты перед демонтажем.

Захватите корпус датчика рукой или плоскогубцами с широкими губками (используйте ветошь для защиты пластика от повреждений). Избегайте приложения усилия к тонкому чувствительному элементу в верхней части устройства – давление допустимо только на металлический или пластиковый корпус цилиндрической формы.

Процедура демонтажа

Поворачивайте датчик против часовой стрелки с умеренным усилием. При закисании резьбы:

Обработайте соединение проникающей смазкой (WD-40, "жидкий ключ")
Выждите 10-15 минут для проникновения состава
Слегка постучите по корпусу деревянной киянкой для разрушения коррозионного слоя

После ослабления резьбы полностью выверните датчик вручную. При извлечении удерживайте устройство горизонтально для предотвращения повреждения контактов о элементы подкапотного пространства.

Немедленно закройте посадочное отверстие в КПП чистой ветошью или пластиковой заглушкой во избежание попадания грязи и вытекания трансмиссионного масла. Проверьте состояние уплотнительного кольца на извлеченном датчике – при наличии трещин или деформации кольцо подлежит обязательной замене.

Контроль состояния резинового уплотнительного кольца

Резиновое уплотнительное кольцо обеспечивает герметичность соединения датчика скорости с корпусом КПП. Нарушение его целостности приводит к проникновению пыли, грязи и технических жидкостей внутрь коробки передач, что вызывает загрязнение контактной зоны датчика и его преждевременный выход из строя. Регулярная проверка кольца обязательна при каждом демонтаже датчика или появлении следов течи масла вокруг его посадочного места.

Визуально оцените кольцо на предмет механических повреждений: разрывов, расслоений, глубоких царапин или задиров. Особое внимание уделите эластичности – старое кольцо теряет упругость, становится жестким и не восстанавливает форму после сжатия. Наличие масляных подтёков на корпусе КПП ниже датчика или характерного «запотевания» в месте установки прямо указывает на износ уплотнителя.

Критерии оценки и порядок замены

При обнаружении любого из перечисленных дефектов кольцо подлежит обязательной замене:

Постоянная деформация – кольцо не возвращается к исходному диаметру после сжатия пальцами.
Микротрещины – особенно опасны круговые повреждения по рабочей поверхности.
Затвердевание или растрескивание – следствие старения резины под воздействием температур и агрессивных сред.
Нарушение геометрии – сплющивание, перекос или «выдавливание» участков кольца.

Установите новое кольцо, предварительно очистив посадочное гнездо на датчике и в КПП от остатков масла и грязи. Смажьте уплотнитель чистым моторным маслом для облегчения монтажа и предотвращения перекоса. Запрещается:

Использовать старую деталь даже при отсутствии видимых дефектов.
Применять кольца с несоответствующими размерами или типом резины.
Монтировать уплотнитель «на сухую» – это повышает риск повреждения при запрессовке.

Очистка посадочного гнезда от загрязнений

Перед установкой нового датчика скорости тщательно очистите посадочное гнездо от грязи, масляных следов и остатков старого герметика. Накопленные загрязнения нарушают герметичность соединения и мешают корректному контакту разъёма с бортовой сетью.

Игнорирование очистки приводит к ложным показаниям спидометра, ошибкам ЭБУ (код P0500), сбоям в работе регулятора холостого хода и повышенному расходу топлива. Остатки уплотнителя или коррозия на стенках гнезда также провоцируют подсос воздуха.

Технология очистки

Обработайте гнездо ветошью, смоченной в очистителе карбюратора/тормозов. Избегайте попадания состава на пластиковые элементы проводки
Удалите стойкие загрязнения пластиковым скребком или щёткой с мягкой щетиной (металлические инструменты недопустимы)
Обезжирьте контактную площадку ватным тампоном, пропитанным изопропиловым спиртом
Просушите полость сжатым воздухом или безворсовой салфеткой до полного устранения влаги

Важно: Не используйте ацетон, бензин или агрессивные растворители – они разрушают пластиковый корпус разъёма. Проверьте отсутствие в гнезде металлической стружки после очистки.

Замена уплотнителя при наличии деформаций или трещин

Деформированный или треснувший уплотнитель датчика скорости приводит к протечкам трансмиссионного масла и загрязнению контактов, что вызывает сбои в работе спидометра и ЭБУ. Обнаружение масляных подтёков вокруг датчика или визуальные дефекты резинового кольца требуют немедленной замены уплотнителя для предотвращения полного выхода узла из строя.

Необходимо использовать только оригинальный уплотнитель (артикул 2108-3842010-01) или сертифицированный аналог с аналогичной термостойкостью и диаметром. Применение неподходящих материалов или герметиков вместо специализированного кольца гарантированно вызовет повторную течь и повреждение датчика.

Порядок замены уплотнителя

Отключите минусовую клемму аккумулятора для обесточивания системы.
Снимите разъём с датчика скорости, предварительно отжав пластиковый фиксатор.
Ключом на 21 мм выкрутите датчик из картера коробки передач, удерживая его от проворота.
Извлеките старый уплотнитель из посадочного гнезда, очистите ножом или ветошью масляные отложения на штоке датчика и в месте посадки.
Смажьте новое уплотнительное кольцо чистым моторным маслом для предотвращения перекоса при монтаже.
Установите уплотнитель в канавку корпуса датчика до полного прилегания по всей окружности.
Вкрутите датчик вручную до упора, затем затяните ключом с моментом 35-40 Н∙м (перетяжка повредит резьбу в алюминиевом картере).

После установки протрите место монтажа ветошью, подключите разъём и клемму АКБ. Запустите двигатель, проверьте отсутствие подтёков масла на протяжении 10-15 минут работы. Убедитесь в корректном показании спидометра при пробном заезде.

Смазка нового уплотнителя моторным маслом перед установкой

Перед монтажом нового уплотнителя датчика скорости на ВАЗ-2110 обязательна его смазка моторным маслом. Эта процедура предотвращает перекос резинового элемента при запрессовке в посадочное гнездо и снижает риск повреждения кромок.

Игнорирование смазки ведет к деформации уплотнителя, что вызывает задиры на поверхности и нарушает герметичность соединения. Впоследствии это провоцирует течь масла из картера и ускоряет износ детали.

Технология обработки уплотнителя

Выполните следующие действия:

Нанесите 2-3 капли чистого моторного масла (например, 5W-40) на внутреннюю кромку уплотнителя.
Равномерно распределите масло пальцем по всей окружности уплотнителя, уделяя внимание зоне контакта с валом.
Убедитесь, что масло не попало на внешнюю поверхность – это нарушит адгезию с посадочным местом.

Используйте только свежее масло из закрытой тары. Отработка содержит металлическую стружку, которая повредит резину. Альтернативы – специальная смазка для сальников или силиконовый спрей.

Материал	Преимущества	Недостатки
Моторное масло	Доступность, текучесть	Требует аккуратности
Смазка для сальников	Высокая адгезия	Специфичный состав
Силиконовый спрей	Простота нанесения	Возможность перерасхода

После смазки немедленно установите уплотнитель. Задержка приведет к оседанию пыли на масляный слой и снижению эффективности защиты.

Проверка реперного диска на приводе датчика

Отсоедините колодку проводов датчика скорости и снимите устройство с коробки передач, предварительно открутив крепежную гайку ключом на «10». Аккуратно вытащите привод вместе с датчиком из посадочного отверстия, избегая резких движений – пластиковые элементы конструкции хрупкие. Визуально оцените целостность корпуса привода и отсутствие трещин на шестерне.

Очистите привод от грязи ветошью, смоченной в бензине или WD-40, уделяя внимание реперному диску (металлическому кольцу с прорезями). Проверьте, не деформирован ли диск и не забиты ли грязью его прорези – это критично для формирования корректных импульсов. Убедитесь, что диск плотно сидит на валу без люфта и не прокручивается относительно оси.

Ключевые этапы диагностики

Контроль зазоров: Между реперным диском и магнитным сердечником датчика должен сохраняться зазор 0.5-1.2 мм. Проверьте щупом, нет ли перекоса или касания элементов.
Тест на вращение: Прокрутите вал привода рукой (имитируя движение троса спидометра). Диск обязан вращаться плавно, без заеданий и биений – посторонние стуки указывают на износ подшипника.
Осмотр шестерни: Убедитесь в отсутствии сколов зубьев и равномерном износе. Перекошенная шестерня вызывает вибрацию диска.

При обнаружении деформации диска, повреждении зубьев шестерни или критическом износе подшипника узел подлежит замене. Установка привода с дефектами приведет к некорректным показаниям спидометра, ошибке Р0500 и сбоям в работе ЭБУ.

Аккуратное позиционирование датчика в гнезде

После очистки посадочного места и обработки шестерни привода смазкой, возьмите новый или проверенный датчик скорости ВАЗ-2110. Убедитесь, что уплотнительное резиновое кольцо на его корпусе целое, без перекосов и надрывов, и смажьте его тонким слоем моторного масла или силиконовой смазки для облегчения установки и предотвращения повреждения.

Аккуратно подведите датчик к отверстию в коробке передач, совмещая его шлицевой привод с ответной шестерней внутри КПП. Не прилагайте чрезмерных усилий – правильное совпадение шлицов обеспечивает плавное вхождение без нажима. Вращайте корпус датчика вокруг оси легкими движениями (максимум на 10-15 градусов в каждую сторону), чтобы шлицы вошли в зацепление с шестерней привода.

Ключевые этапы правильной установки

Окончательная фиксация производится только после полного и свободного прилегания фланца датчика к поверхности КПП. Если между корпусом датчика и картером остается видимый зазор – шлицы не сошлись. Повторяйте манипуляции с легким вращением до момента, когда датчик сядет плотно.

Убедитесь в правильном зацеплении шлицов (датчик должен свободно войти на 90% глубины без усилий).
Затяните крепежный болт строго от руки с умеренным усилием (момент затяжки 3-5 Н·м).
Перекос при затяжке или зажим болтом "внатяг" гарантированно повредит пластиковый корпус датчика.

Ошибка	Последствие
Установка с перекосом	Заклинивание привода, поломка шестерни
Неполное зацепление шлицов	Отсутствие сигнала скорости, повреждение контактов
Чрезмерная затяжка болта	Трещина корпуса, нарушение герметичности

После установки подключите электрический разъем до характерного щелчка фиксатора. Проверьте надежность посадки датчика, попытавшись слегка пошатать его рукой – люфт или движение недопустимы. Запустите двигатель, проедьте 50-100 метров для проверки показаний спидометра и отсутствия ошибок ЭБУ.

Начальное наворачивание крепёжной гайки вручную

Удерживайте датчик скорости пальцами, совмещая его корпус с резьбовым штуцером на коробке передач. Осторожно вставьте шток датчика в посадочное отверстие, контролируя отсутствие перекосов. Начинайте вращать крепёжную гайку строго против часовой стрелки до характерного щелчка – это означает попадание резьбы в начальные витки.

После щелчка смените направление вращения на по часовой стрелке. Продолжайте ручное наворачивание гайки без применения инструментов на 3-4 оборота. Убедитесь, что датчик прилегает к поверхности КПП равномерно, без зазоров, а гайка движется по резьбе свободно, без закусывания.

Ключевые требования при наворачивании

Запрещено прикладывать усилия ключом до полной посадки датчика
При сопротивлении вращению – выверните гайку и повторите центровку
Контролируйте положение уплотнительного кольца в канавке корпуса

Контроль усилия затяжки согласно спецификации

Правильное усилие затяжки крепежных элементов датчика скорости (ДС) и его кронштейна является критически важным фактором для надежной работы датчика и предотвращения повреждений. Недостаточный момент затяжки может привести к ослаблению соединения, вибрациям, нарушению контакта и появлению ошибок в работе системы. Слишком большое усилие чревато срывом резьбы, деформацией корпуса датчика (особенно пластикового), разрушением уплотнительного кольца и, как следствие, попаданием влаги или грязи.

Для обеспечения герметичности соединения и надежной фиксации ДС на коробке передач ВАЗ-2110 производитель строго регламентирует требуемые значения крутящего момента. Использование динамометрического ключа – не рекомендация, а необходимость при установке нового датчика или его кронштейна. Пренебрежение этим требованием существенно повышает риск преждевременного выхода датчика из строя.

Спецификации усилия затяжки

Применяйте следующие значения момента затяжки для соответствующих элементов:

Элемент	Резьбовое соединение	Момент затяжки (Н·м)
Датчик скорости (ДС)	Болт крепления ДС к кронштейну (M8)	30 - 40
Кронштейн ДС	Болт крепления кронштейна к КПП (M6)	8 - 10

Обязательные требования и процедура:

Используйте динамометрический ключ: Это единственный способ гарантировать точное соответствие момента затяжки спецификациям. "На глаз" или "до упора" неприемлемо.
Проверьте состояние резьбы: Перед установкой очистите резьбовые отверстия в картере КПП и резьбу на болтах. Убедитесь в отсутствии повреждений.
Используйте новые уплотнительные шайбы: При каждой установке датчика обязательно ставьте новую медную или алюминиевую уплотнительную шайбу под его фланец. Повторное использование старой шайбы приведет к потере герметичности.
Аккуратно затяните: Затягивайте болты плавно, без рывков, до достижения установленного на динамометрическом ключе значения. После достижения заданного момента прекратите затяжку.
Проверьте работоспособность: После установки подключите разъем, заведите двигатель, приподнимите ведущее колесо (на домкратах, с соблюдением ТБ) или совершите пробную поездку. Проверьте наличие показаний скорости на панели приборов и отсутствие ошибки P0500/P0501 сканером.

Особенности подключения электрического разъёма с фиксатором

Проверьте состояние контактов в колодке и на датчике скорости перед подключением. Убедитесь в отсутствии окислов, загрязнений или механических повреждений. Очистите контакты специальным средством или спиртом при необходимости, так как плохое соединение вызовет сбои в работе спидометра и ЭБУ.

Совместите направляющие пазы на разъёме с выступами на корпусе датчика. Двигайте колодку строго перпендикулярно до характерного щелчка – это свидетельствует о полной посадке. Никогда не прикладывайте чрезмерное усилие при соединении, чтобы не повредить пластиковый фиксатор или контактные ножки.

Ключевые нюансы фиксации

Отожмите пластиковый язычок до момента соединения, а не после. Удерживайте его пальцем при подключении, отпуская только при полной стыковке. Фиксатор должен защёлкнуться автоматически – визуально и тактильно проверьте его положение.

Обязательные этапы контроля:

Лёгкая подёргивающая проверка разъёма на отсутствие люфта
Визуальный осмотр по периметру стыка на равномерность посадки
Проверка положения фиксирующего язычка (должен быть прижат к корпусу)

Для отключения разъёма:

Чётко зафиксируйте колодку одной рукой
Большим пальцем второй руки полностью отожмите фиксатор
Плавно потяните разъём вдоль оси штекера без перекоса

Ошибка	Последствие
Подключение без отжима фиксатора	Неполная стыковка, самопроизвольное отключение
Перекос при соединении	Деформация контактов, заклинивание
Принудительная фиксация без щелчка	Поломка замка, нарушение герметичности

Избегайте контакта разъёма с техническими жидкостями – масло или тосол приводят к разрушению пластика. При длительной эксплуатации проверяйте эластичность фиксатора: потрескавшийся язычок требует замены колодки во избежание аварийного отключения датчика.

Прокладка проводов без натяжения и перегибов

Перед подключением разъёма к новому датчику скорости тщательно проложите проводку по штатному маршруту. От блока датчика у двигателя до места ввода в салон через моторный щит провод должен идти параллельно основному жгуту, фиксируясь пластиковыми хомутами к существующим креплениям.

Избегайте близости к подвижным элементам (рулевая тяга, тросы) и нагретым поверхностям (выпускной коллектор). При проходе через технологические отверстия в кузове используйте резиновые уплотнители или гофру для защиты изоляции от перетирания.

Критичные требования к монтажу

Свободный запас длины: Оставьте петлю провода длиной 8-10 см возле датчика для компенсации вибрации двигателя.
Минимальный радиус изгиба: Не допускайте перегибов под острым углом – радиус поворота провода должен быть не менее 5 см.
Фиксация через каждые 15-20 см: Закрепляйте провод жгута к стационарным частям кузова нейлоновыми стяжками без перетяжки.

Проверьте отсутствие натяжения при крайних положениях рулевого колеса и работе подвески. Ошибочная прокладка приведет к обрыву жил или замыканию на массу, что вызовет сбои в показаниях спидометра и ошибку Р0500.

Установка защитных пластин и кожухов на место

После фиксации датчика скорости на коробке передач верните на штатные позиции защитные элементы. Убедитесь, что пластины не деформированы, а крепежные отверстия совпадают с посадочными шпильками на кузове и КПП. При необходимости очистите сопрягаемые поверхности от грязи и следов коррозии металлической щеткой.

Совместите монтажные проушины пластин с крепежными точками, после чего последовательно затяните гайки ключом на 13. Контролируйте равномерность прилегания элементов по всей плоскости. Особое внимание уделите месту прохода троса спидометра через пластину – убедитесь в отсутствии перегибов и резких изломов.

Ключевые этапы монтажа

Установите верхнюю защитную пластину, пропустив через ее технологическое отверстие разъем датчика скорости.
Закрепите нижнюю бронеплиту, совместив ее с кронштейнами поддона картера. Не перепутайте сторону установки – выштамповка должна быть направлена вниз.
Наденьте резиновый кожух на разъем ДС, обеспечив плотное прилегание уплотнительного кольца к корпусу датчика.
Проверьте зазор между пластиной и приводными ШРУСами – минимальное расстояние должно составлять 15 мм при любом положении руля.

Элемент	Крепеж	Момент затяжки (Нм)
Верхняя пластина	Гайка М8	15-20
Нижняя бронеплита	Гайка М8	18-23
Кожух разъема	Фиксатор-защелка	До щелчка

Важно: При наличии следов коррозии на пластинах обработайте их преобразователем ржавчины и нанесите антикоррозийное покрытие. Убедитесь, что защитные элементы не касаются выхлопной системы – при необходимости отогните их монтажным ломиком.

Восстановление аккумуляторной батареи в бортовой сети

Признаками необходимости восстановления АКБ являются: снижение плотности электролита ниже 1,22 г/см³, быстрая разрядка под нагрузкой, невозможность достижения номинального напряжения после зарядки. Перед работами отключите массу на бортовой сети и извлеките батарею из автомобиля, соблюдая технику безопасности.

Очистите корпус от загрязнений раствором соды, проверьте уровень электролита – при необходимости долейте дистиллированную воду. Замерьте напряжение мультиметром: значения ниже 11,8 В указывают на глубокий разряд или сульфатацию пластин.

Методы восстановления

Для десульфатации применяйте:

Многоцикловая зарядка: Заряд малым током (0,04-0,06 от емкости) 8 часов → 12-часовой перерыв → повтор 6-8 раз
Химическая очистка: Добавление трилона Б (2-3% от объема) с последующей зарядкой
Контрольный разряд/заряд: Полная зарядка → разрядка лампой 5-10А → повтор цикла 3 раза

После восстановления проверьте параметры:

Параметр	Норма
Напряжение холостого хода	12,6-12,8 В
Плотность электролита	1,27-1,29 г/см³
Напряжение под нагрузкой 100А	>9 В через 15 сек

Важно: При замене АКБ синхронизируйте ЭБУ с новым источником питания – отключите массу на 15 минут после установки для сброса адаптаций.

Требования к диагностическому сканеру для ВАЗ-2110

Для корректной диагностики датчика скорости на ВАЗ-2110 сканер обязан поддерживать протокол OBD-II, совместимый с отечественными контроллерами Январь/Bosch. Ключевое значение имеет возможность чтения параметров в реальном времени (live data) с отображением сигнала ДС в км/ч и идентификацией обрывов цепи.

Аппарат должен корректно интерпретировать коды ошибок, связанные с датчиком скорости (например, P0500 – неисправность цепи ДС). Обязательна функция стирания ошибок из памяти ЭБУ после ремонта для проверки результата. Поддержка русского интерфейса упростит расшифровку параметров.

Критически важные функции

Совместимость с протоколами: KWP2000 (ISO 14230) и VPW (GM OBD-II) для работы с ЭБУ M74, М73, Январь 7.2
Отображение сигнала ДС: График или цифровые показания скорости при движении
Диагностика ошибок: Чтение/сброс кодов P0500, P0503, P0504
Анализ параметров: Проверка напряжения в цепи ДС и импульсного сигнала

Характеристика	Минимальные требования
Тип подключения	OBD-II 16-pin (разъем под рулевой колонкой)
Частота опроса данных	Не менее 10 кадров/сек для отслеживания сигнала ДС
Поддерживаемые ОС	Android 8.0+, Windows 10+ (для ПК-адаптеров)

Рекомендуется использование сканеров с возможностью записи логов (например, Launch CReader V+, Autocom CDP+). Простые ELM327-адаптеры требуют специализированного ПО (вроде OpenDiag) для полноценной диагностики ВАЗ.

Чтение и расшифровка кодов неисправностей

При появлении проблем с датчиком скорости на ВАЗ-2110 (например, некорректные показания спидометра, плавающие обороты холостого хода) электронный блок управления (ЭБУ) фиксирует ошибку и сохраняет соответствующий код в памяти. Для диагностики необходимо считать эти коды с помощью специального оборудования или ручного метода.

Самый доступный способ чтения – использование диагностического разъема OBD-II (расположен под панелью приборов возле рулевой колонки) и адаптера ELM327 с программой типа OpenDiag, VAG-COM или аналогичной. Подключив сканер к ЭБУ через разъем, можно запустить процедуру сканирования и получить список активных и сохраненных ошибок, включая те, что связаны с датчиком скорости.

Расшифровка основных кодов неисправностей ДС

Коды ошибок, относящиеся к датчику скорости, обычно начинаются с P0500. Вот наиболее распространенные:

P0500 – Нет сигнала от датчика скорости. Возможные причины: обрыв цепи, окисление контактов, неисправность самого датчика.
P0501 – Некорректный сигнал/диапазон сигнала ДС. Свидетельствует о прерывистом сигнале или его выходе за допустимые пределы (например, повреждение проводки, короткое замыкание).
P0503 – Прерывистый сигнал датчика скорости. Часто возникает при плохом контакте в разъеме, повреждении проводов или износе шестерни привода спидометра.

После получения кода выполните следующие шаги:

Запишите точный код ошибки (например, P0501).
Очистите память ЭБУ через диагностическую программу после устранения неполадки для проверки результата.
Если ошибка появляется повторно, приступайте к детальной проверке цепи ДС:
- Осмотр разъема датчика на предмет коррозии и повреждений.
- Прозвонка проводов мультиметром (сопротивление, наличие КЗ).
- Контроль выходного сигнала ДС на ходу (осциллографом или тестером).

Код ошибки	Тип неисправности	Критичность
P0500	Полное отсутствие сигнала	Высокая (спидометр не работает)
P0501	Искажение сигнала	Средняя (рывки при движении)
P0503	Прерывистый сигнал	Низкая (временные сбои)

Важно! Код P0500 может также указывать на повреждение троса спидометра (для модификаций с механическим приводом) или сбой ЭБУ. Всегда проверяйте физическое состояние датчика и цепи перед заменой.

Проверка работоспособности нового датчика на стоящем автомобиле

После установки нового датчика скорости (ДС) на неподвижном автомобиле выполните диагностику его базовой функциональности. Подключите диагностический сканер к разъему OBD-II, включите зажигание без запуска двигателя. Считайте параметр "Скорость автомобиля" – значение должно быть стабильным и равняться 0 км/ч при отсутствии движения.

При отсутствии сканера используйте мультиметр для замера выходного сигнала ДС. Переведите прибор в режим измерения переменного напряжения (ACV), подключите щупы к сигнальному контакту разъема ДС (обычно контакт №2) и массе автомобиля. Медленно вращайте приводной вал датчика рукой – мультиметр зафиксирует кратковременные скачки напряжения (обычно 0.5-10В) пропорционально скорости вращения.

Альтернативные методы проверки

Для косвенной оценки работоспособности ДС выполните следующие действия:

Контроль спидометра: Поддомкратьте переднее колесо, включите зажигание. Вращайте колесо рукой – стрелка спидометра должна реагировать на движение.
Диагностика лампы Check Engine: Отключите разъем ДС при работающем двигателе на нейтрали – должна загореться лампа неисправности (DTC P0500).

Возможные проблемы при проверке:

Симптом	Вероятная причина
Нулевое напряжение при вращении	Неисправность ДС или обрыв цепи
Постоянное напряжение без вращения	Короткое замыкание в проводке
Сканер показывает ошибку P0500	Некорректный монтаж или брак датчика

Важно: Данные методы подтверждают лишь первичную работоспособность. Окончательная проверка осуществляется только во время движения автомобиля при скорости от 40 км/ч.

Тест-драйв с контролем показаний спидометра

После установки нового датчика скорости или проведения работ со старым (чистка контактов, проверка цепей), обязательным этапом является контрольная поездка. Ее цель – убедиться в корректности работы спидометра и отсутствии сбоев в передаче данных о скорости движения.

Начинайте движение на автомобиле в спокойном режиме. Обращайте пристальное внимание на поведение стрелки спидометра: ее движение должно быть плавным, без рывков, скачков или залипания на нулевой отметке. Сравните субъективное ощущение скорости с отображаемыми показаниями.

Порядок выполнения тест-драйва:

Проверка на малых скоростях (0-40 км/ч):
- Трогайтесь с места плавно. Стрелка должна сразу реагировать на начало движения.
- Проведите несколько циклов разгона и торможения в этом диапазоне.
- Отсутствие подергиваний стрелки и точное возвращение к нулю при остановке – признаки исправности.
Проверка на средних и высоких скоростях (40-80 км/ч и выше):
- Плавно разгонитесь до 60 км/ч, поддерживайте эту скорость стабильно несколько минут.
- Обратите внимание, не "плавает" ли стрелка вокруг одного значения.
- Повторите процедуру на скорости 80-90 км/ч (где это безопасно и разрешено ПДД).
Проверка реакции на резкие изменения:
- Выполните несколько интенсивных, но безопасных разгонов.
- Резко сбросьте газ. Стрелка должна быстро и плавно снижать показания.
Внешний контроль показаний:
- Используйте GPS-навигатор или мобильное приложение, точно показывающее скорость.
- Сравните его данные с показаниями штатного спидометра на разных скоростях.
- Допустимое расхождение обычно не превышает 5-10%.

Критически важные наблюдения во время теста:

Симптом	Возможная причина
Стрелка не отклоняется от нуля	Обрыв цепи, неисправность датчика, плохой контакт в колодке
Стрелка дергается, скачет	Плохой контакт проводки, повреждение тросика (если есть), неисправность датчика
Стрелка залипает на определенном значении	Внутренняя неисправность датчика скорости
Постоянное завышение/занижение показаний	Неправильно подобран датчик (количество импульсов), механическая неисправность привода
Показания спидометра и GPS сильно разнятся	Неисправность датчика, проблемы с приводом, неверная калибровка

При выявлении любых несоответствий (дергание стрелки, расхождение с GPS, отсутствие показаний) движение следует прекратить. Необходимо провести повторную диагностику цепи датчика скорости, качества его установки и контактов. Игнорирование неисправности спидометра опасно и может привести к нарушению ПДД.

Контроль расхода топлива после замены

После установки нового датчика скорости обязательно отслеживайте фактический расход топлива. Это помогает выявить скрытые неисправности или ошибки монтажа, влияющие на работу электронного блока управления двигателем.

Проводите замеры минимум на двух полных баках в привычном режиме эксплуатации. Фиксируйте пройденный километраж по одометру и объем заправленного топлива для точного расчета литров на 100 км.

Порядок действий и возможные проблемы

Методика замера:

Заправьте бак до срабатывания автомата пистолета
Обнулите суточный счетчик пробега
Эксплуатируйте авто в штатном режиме 400-600 км
Повторно заправьтесь на той же АЗС до автомата
Рассчитайте расход: (литры заправки × 100) / пробег

Ситуация	Возможная причина
Расход увеличился	Неисправен новый ДС, повреждение проводки, ошибка установки
Расход не изменился	Проблема не в ДС или сопутствующие неполадки
Показания скачут	Ненадежный контакт в разъеме датчика

Дальнейшие шаги при отклонениях:

Проверьте герметичность соединения датчика с коробкой передач
Просканируйте ЭБУ на ошибки (коды P0500, P0503)
Убедитесь в отсутствии перегибов проводки
Проверьте состояние тросика спидометра (для механических ДС)

При стабильно высоких показателях проведите диагностику датчика массового расхода воздуха и лямбда-зонда – их неисправности часто маскируются под последствия замены ДС.

Диагностика возможных сбоев сигнала при езде

При движении автомобиля нестабильность показаний спидометра или внезапное падение стрелки до нуля указывают на проблемы с передачей сигнала от датчика скорости. Распространенные симптомы включают хаотичные скачки показаний, полное прекращение работы спидометра, неработающий одометр или неожиданное срабатывание ЭБУ в аварийном режиме.

Для локализации неисправности последовательно проверьте целостность электрических соединений и цепей. Начните с визуального осмотра колодки датчика на предмет окисления контактов и физических повреждений проводов. Используйте мультиметр для измерения сопротивления на участке цепи от датчика до приборной панели.

Основные причины сбоев и методы проверки

Перечислим ключевые факторы сбоев сигнала:

Обрыв проводки – прозвоните три провода: +12В (зажигание), массу и сигнальный кабель
Короткое замыкание – проверьте изоляцию на участке возле гофры рулевой колонки
Окисление контактов – очистите разъемы датчика и спидометра спреем-очистителем
Люфт приводного вала – приподнимите передок авто, проверьте свободный ход штока ДС рукой
Износ пластиковой шестерни – демонтируйте датчик для визуальной оценки состояния шестеренки

Для комплексной диагностики выполните следующие действия:

Измерьте напряжение на контактах при включенном зажигании (норма: 12В между «+» и массой)
Проверьте сигнальный импульс (вращайте шток датчика рукой – мультиметр должен фиксировать 0.5-10В)
Протестируйте реакцию спидометра при замыкании сигнального провода на массу (стрелка должна подняться)

Симптом	Вероятная причина	Способ проверки
Спидометр не работает	Обрыв питания	Замер напряжения на фишке
Показания скачут	Плохой контакт	Вибротест проводов при работающем двигателе
Ошибка Р0500	Неисправность ДС	Диагностика сканером + замена на заведомо исправный

Важно! При замене датчика выбирайте изделия с металлической шестерней – они устойчивее к износу. После установки нового ДС выполните тестовую поездку для проверки стабильности сигнала на разных скоростях.

Особенности калибровки электронного спидометра

Калибровка электронного спидометра ВАЗ-2110 необходима для точного отображения скорости движения и корректного расчета пробега автомобиля. Ее суть заключается в программной корректировке количества импульсов, поступающих от датчика скорости (ДС) в электронный блок управления (ЭБУ) двигателем, которые преобразуются в показания скорости и пробега.

Необходимость калибровки возникает при замене ДС на нештатный, изменении передаточного числа редуктора (главной пары) или коробки передач, замене колес на отличный от рекомендованного заводом диаметр, а также при наличии систематической погрешности в показаниях спидометра или одометра. Сама процедура выполняется через диагностический разъем с помощью специализированного оборудования и ПО.

Ключевые параметры и процесс калибровки

Основными параметрами, которые настраиваются при калибровке электронного спидометра, являются:

Длительность импульса: Время, в течение которого импульс от ДС считается активным (высоким уровнем).
Количество зубьев (импульсов): Количество меток на приводе ДС за один оборот выходного вала коробки передач. Этот параметр является основным коэффициентом калибровки.
Коэффициент передачи (К-фактор): Прямо пропорционален количеству импульсов на километр пути. Рассчитывается автоматически ПО на основе введенных данных о количестве зубьев, передаточном числе редуктора и эффективном диаметре колеса.

Процесс калибровки включает несколько шагов:

Подключение диагностического оборудования (типа OpenDiag, K-Line адаптер) к разъему OBD-II автомобиля и запуск соответствующего ПО (например, "Комбиатор", "ВАЗ Диагностика").
Выбор в ПО модели автомобиля (ВАЗ-2110) и перехода в раздел калибровки спидометра (часто находится в меню "ЭБУ Январь 7.2 / Bosch M7.9.7" -> "Параметры").
Ввод корректного значения количества зубьев на приводе ДС. Это значение критически важно и зависит от типа КПП и установленного привода ДС (обычно 6 или 10 зубьев для ВАЗ-2110, но требует уточнения).
Автоматический расчет ПО коэффициента передачи (К-фактора) на основе введенного числа зубьев и штатных данных о передаточном числе редуктора и диаметре колеса. При необходимости (нестандартная резина/редуктор) эти значения можно задать вручную.
Запись новых параметров в память ЭБУ.
Проверка точности показаний спидометра и одометра в реальных условиях движения (с использованием GPS-навигатора как эталона скорости и расстояния).

Фактор, влияющий на калибровку	Пояснение
Количество зубьев привода ДС	Основной параметр. Определяет количество импульсов за оборот вала КПП. Должен быть точно известен.
Передаточное число главной пары	Влияет на частоту вращения выходного вала КПП при заданной скорости. Учитывается ПО при расчете К-фактора.
Эффективный радиус (диаметр) колеса	Определяет реальное расстояние, пройденное за один оборот колеса. Критичен при установке нештатной резины.
Версия прошивки ЭБУ	Алгоритмы расчета и доступ к параметрам калибровки могут отличаться в разных версиях ПО ЭБУ.

Важно: Некорректная калибровка приводит к существенным ошибкам в показаниях скорости (риск нарушения ПДД и штрафов) и пробега (неверный расчет ТО, расхода топлива, остаточного ресурса). После любых изменений в трансмиссии или колесах проверка и при необходимости коррекция калибровки спидометра обязательна. Учтите, что при перепрошивке ЭБУ настройки калибровки могут сброситься на заводские значения.

Ручной сброс ошибок в памяти ЭБУ

Для ручного сброса ошибок в памяти ЭБУ ВАЗ-2110 потребуется механическое вмешательство в бортовую электросеть. Процедура выполняется через отсоединение клеммы аккумулятора для принудительного очищения энергозависимой памяти контроллера.

Перед началом работ заглушите двигатель, выключите зажигание и извлеките ключ из замка. Убедитесь, что все электрооборудование (фары, магнитола) отключено во избежание скачков напряжения при манипуляциях с питанием.

Порядок действий

Откройте капот и найдите минусовую клемму АКБ (чёрный провод).
Ослабьте гайку крепления ключом на 10 мм и снимите клемму с аккумуляторной батареи.
Выждите 10-15 минут для полного разряда конденсаторов ЭБУ и стирания временной памяти.
Установите клемму обратно и надёжно затяните гайку.
Поверните ключ зажигания в положение "ON" (без запуска двигателя).
Дождитесь завершения инициализации приборной панели (5-7 секунд).

Особенности и ограничения

Не сбрасываются критические ошибки (например, P0601 – неисправность ПЗУ ЭБУ).
После процедуры требуется адаптация датчика скорости: проехать 2-3 км для калибровки показаний.
Радиостанция и часы потребуют повторной настройки из-за сброса питания.

Контроль результата

Метод проверки	Признак успешного сброса
Самодиагностика панели приборов	Отсутствие мигания лампы "CHECK" при включении зажигания
Диагностический сканер	Пустой список ошибок в разделе "Текущие неисправности"

Проверка качества соединения проводов в разъёме

Осмотрите разъём датчика скорости на предмет видимых повреждений: трещин корпуса, следов окисления контактов или расплавленного пластика. Убедитесь в отсутствии люфта проводов у основания колодки – кабели должны фиксироваться плотно, без переломов или растяжений. Проверьте надёжность защёлкивания фиксатора разъёма на корпусе датчика, исключая самопроизвольное отсоединение.

Прогрейте двигатель до рабочей температуры для выявления нестабильных контактов, проявляющихся при вибрации или тепловом расширении. Во время работы двигателя осторожно пошевелите жгут проводов возле разъёма, наблюдая за поведением спидометра и контроллера ЭБУ – скачки стрелки или ошибка Р0500 указывают на нарушение соединения.

Методы инструментальной диагностики

Прозвонка мультиметром:
- Отсоедините разъём от датчика, включите тестер в режим измерения сопротивления (Ω)
- Зафиксируйте щуп на центральном контакте разъёма, второй щуп – на пине соответствующего провода у колодки ЭБУ
- Показания должны быть в пределах 0,1–0,5 Ом; сопротивление выше 2 Ом свидетельствует о плохом контакте
Проверка напряжения:
- Включите зажигание, подключите вольтметр к сигнальному проводу (контакт 2 разъёма)
- Поднимите ведущее колесо, вращайте его рукой – исправная цепь покажет импульсы 0,5–10 В

Параметр проверки	Нормальное значение	Признак неисправности
Сопротивление цепи	0,1–0,5 Ом	Обрыв (>100 кОм) или высокое сопротивление (>2 Ом)
Напряжение сигнала	Импульсы 0,5–10 В	Отсутствие импульсов или постоянное 0/12 В
Механическая фиксация	Отсутствие подвижности проводов	Люфт кабеля в колодке, треск при покачивании

При обнаружении окисления очистите контакты разъёма специальным средством Contact Cleaner. Деформированные клеммы аккуратно подогните пинцетом для обеспечения плотного прилегания. Если диагностика выявила обрыв или критическое сопротивление – замените разъём целиком или выполните ремонт методом пайки с термоусадкой, избегая скруток.

Частота обслуживания датчика скорости

Плановое техническое обслуживание датчика скорости ВАЗ-2110 не регламентировано производителем – элемент относится к категории необслуживаемых узлов. Замена осуществляется исключительно при выходе из строя или появлении симптомов неисправности.

Контролировать состояние датчика рекомендуется при каждом плановом ТО автомобиля (через 10 000–15 000 км пробега). Основное внимание уделяется проверке электрических контактов и целостности проводки.

Факторы, влияющие на частоту проверок

Условия эксплуатации – повышенная влажность, реагенты на дорогах, вибрации ускоряют коррозию контактов
Качество дорожного покрытия – регулярная езда по бездорожью провоцирует повреждения корпуса и проводки
Возраст автомобиля – после 7–10 лет эксплуатации повышается риск износа внутренних компонентов

Типичные признаки необходимости внеплановой проверки:

Нестабильная работа спидометра или его полный отказ
Самопроизвольная остановка двигателя на холостом ходу
Ухудшение динамики разгона и повышенный расход топлива

Симптом	Рекомендуемое действие
Мигание лампы Check Engine	Диагностика ошибок сканером (код P0500/P0501)
Прерывистая работа спидометра	Проверка соединений и люфта штока привода
Отсутствие показаний скорости	Тест мультиметром (сопротивление 800 Ом ± 10%)

При замене датчика рекомендуется использовать оригинальные комплектующие (артикул 2110-3843010) – дешёвые аналоги часто выходят из строя через 5 000–7 000 км пробега.

Выбор производителя: оригинал vs аналоги

При замене датчика скорости на ВАЗ-2110 владелец неизбежно сталкивается с вопросом выбора между оригинальным компонентом и аналогами от сторонних производителей. Оригинальный датчик (часто маркируется как "АвтоВАЗ" или "Lada Original", но обычно производится сторонними заводами по контракту) разработан и протестирован непосредственно для этой модели, что гарантирует идеальную совместимость с бортовой электроникой и корректную работу спидометра, одометра и систем, зависящих от скорости.

Аналогичные изделия представлены на рынке широким спектром брендов – от известных международных компаний (Bosch, ERA, ASAM) до менее раскрученных или бюджетных марок. Они часто привлекают более низкой ценой, но их качество, точность калибровки и долговечность могут существенно варьироваться. Ключевой момент – соответствие техническим параметрам оригинальной детали.

Критерии сравнения и рекомендации

Основные факторы при выборе:

Совместимость и точность работы: Оригинал гарантирует 100% совместимость. Качественные аналоги (Bosch, ERA, ASAM, Profit) также обычно соответствуют спецификациям. Дешевые no-name аналоги могут давать погрешность в показаниях скорости или вызывать ошибки ЭБУ.
Качество материалов и сборки: Оригинальные и топовые аналоги используют надежные материалы для корпуса, штока и контактов. Бюджетные аналоги могут иметь пластик низкого качества или ненадежную пайку.
Цена: Оригинальный датчик обычно самый дорогой. Качественные аналоги (Bosch, ERA) сопоставимы по цене или чуть дешевле. Бюджетные аналоги значительно дешевле, но это сопряжено с риском.
Ресурс и надежность: Оригинал и проверенные аналоги рассчитаны на длительный срок службы. Дешевые аналоги выходят из строя гораздо чаще, особенно чувствительны к влаге и вибрациям.
Наличие гарантии: Оригинальные детали и аналоги от крупных брендов обычно имеют официальную гарантию. На самые дешевые аналоги гарантия может отсутствовать или быть формальной.

Практические рекомендации:

Приоритет надежности: Выбирайте оригинал или проверенные премиальные аналоги (Bosch, ERA). Это оптимально для беспроблемной эксплуатации.
Бюджетный вариант: Если бюджет ограничен, выбирайте аналоги известных брендов среднего сегмента (ASAM, Profit, StartVOLT). Избегайте самых дешевых безымянных изделий.
Проверка перед покупкой: Убедитесь, что выбранный аналог специфически подходит для ВАЗ-2110 с вашим типом двигателя и КПП (механика/автомат). Сверьте каталожные номера.
Источник покупки: Покупайте в проверенных магазинах (официальные дилеры Lada, крупные автозапчасти) во избежание подделок, особенно под известные бренды.

Тип датчика	Примеры брендов	Плюсы	Минусы
Оригинал (OEM)	Lada Original, АвтоВАЗ	Гарантированная совместимость, надежность	Наивысшая цена
Качественные аналоги	Bosch, ERA, ASAM	Хорошее качество, надежность, цена ниже оригинала	Цена выше бюджетных, нужно проверять каталожное соответствие
Бюджетные аналоги	Profit, StartVOLT, "No-name"	Низкая цена	Риск несовместимости, низкое качество, малый ресурс

Список источников

При подготовке материалов по датчику скорости ВАЗ-2110 использовались проверенные технические источники. Основное внимание уделялось официальной документации и опыту специалистов по ремонту отечественных автомобилей.

Для обеспечения точности информации были проанализированы профильные издания и экспертные рекомендации. Все указанные материалы содержат детальные схемы подключения и параметры диагностики узла.

Ключевые материалы

Официальное руководство по ремонту ВАЗ-2110 - раздел "Электрооборудование"
Технические бюллетени АвтоВАЗа: Системы контроля и диагностики
Справочник Электронные системы управления двигателем ВАЗ
Статьи из журнала "За рулём": Диагностика датчиков
Методическое пособие Типовые неисправности автомобилей LADA
Протоколы испытаний датчиков скорости НИИ Автоприборов
Форумные обсуждения на портале ВАЗ-клуба
