Датчик спидометра - невидимый страж скорости автомобиля

Статья обновлена: 18.08.2025

Современный автомобиль представляет собой сложный комплекс взаимосвязанных систем. Одним из ключевых элементов, обеспечивающих безопасность и контроль над движением, является датчик спидометра. Этот небольшой, но технологически важный компонент непрерывно фиксирует скорость вращения колёс или выходного вала трансмиссии.

Точные данные о скорости критически важны для корректной работы не только самого спидометра, но и множества других систем: от антиблокировочной системы (ABS) и противобуксовочной системы (TCS) до круиз-контроля и электронного управления двигателем (ЭСУД). Неисправность датчика может привести к серьёзным сбоям в функционировании автомобиля.

Эволюция датчиков скорости – от механических тросовых приводов к современным электронным датчикам на основе эффекта Холла или индуктивных технологий – отражает общий тренд автомобилестроения в сторону повышения точности, надёжности и интеграции с цифровыми системами.

Основное назначение датчика скорости в системе авто

Датчик скорости непрерывно измеряет частоту вращения выходного вала коробки передач или колеса, преобразуя механическое движение в электрические импульсы. Эти импульсы передаются в электронный блок управления (ЭБУ) автомобиля и на приборную панель для отображения текущей скорости движения.

Точные данные о скорости критически важны для синхронизации работы ключевых систем автомобиля. Без корректных показаний датчика нарушается функционирование спидометра, одометра, систем безопасности и управления двигателем, что напрямую влияет на эксплуатационные характеристики и безопасность.

Ключевые функции на основе данных датчика

Управление двигателем: ЭБУ корректирует топливно-воздушную смесь и угол опережения зажигания в зависимости от скорости
Активация систем безопасности: ABS и ESP используют показания для предотвращения блокировки колес и заносов
Работа круиз-контроля: поддержание заданной скорости без участия водителя
Контроль трансмиссии: определение моментов переключения передач в АКПП
Расчет пробега: точное отображение километража на одометре

Система	Зависимость от датчика скорости
Тормозная система (ABS)	Определение разницы скорости вращения колес
Электроусилитель руля	Корректировка усилия в зависимости от скорости
Навигационная система	Точное позиционирование при потере сигнала GPS

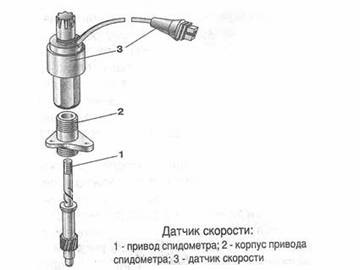

Место установки датчика спидометра: где искать

Основной точкой монтажа датчика скорости (ДС) в большинстве автомобилей является трансмиссия или раздаточная коробка. Он интегрируется непосредственно в корпус этих агрегатов, где физически контактирует с вращающимися элементами привода. Это позволяет считывать частоту вращения выходного вала, преобразуя механическое движение в электрический сигнал.

Конкретное расположение варьируется в зависимости от конструкции авто. Наиболее часто ДС устанавливается в верхней части КПП или сбоку, вблизи привода спидометра. Для его обнаружения необходимо визуально обследовать корпус коробки передач, ориентируясь на характерные признаки:

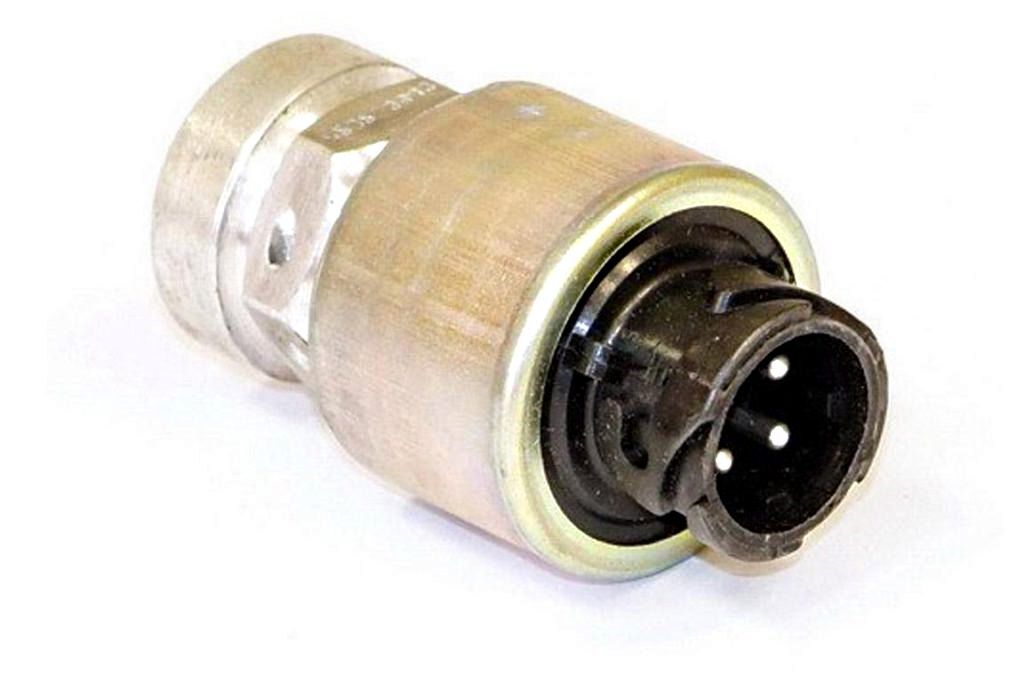

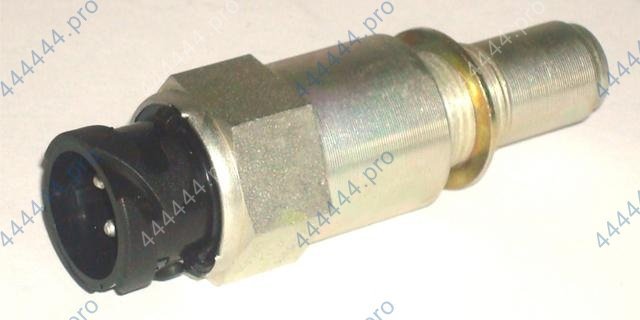

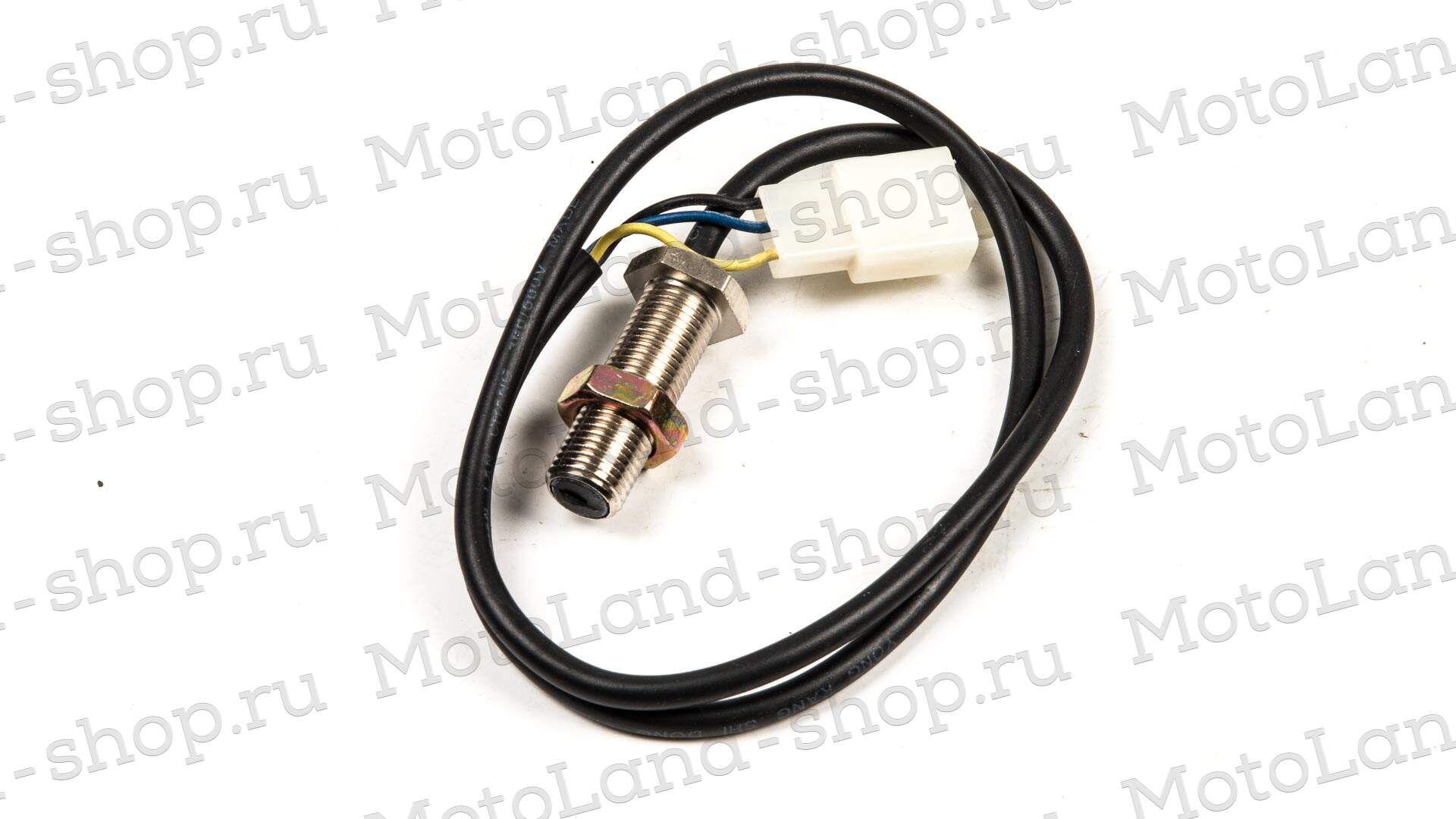

Электрический разъём – пластиковый коннектор с проводами (обычно 3 контакта)
Цилиндрический корпус из металла/пластика диаметром 2-4 см
Резьбовое крепление – датчик вкручен в посадочное отверстие
Приводной шестерёнчатый механизм – виден при снятии ДС

Варианты расположения по типу привода

Передний привод (FWD)	На корпусе КПП со стороны колес (часто рядом с дифференциалом)
Задний привод (RWD)	На задней крышке КПП или редукторе заднего моста
Полный привод (AWD/4WD)	На раздаточной коробке или выходном валу КПП

В редких случаях (преимущественно старые модели) датчик может крепиться к тросику спидометра за приборной панелью, но современные авто используют исключительно электронные ДС в трансмиссии. Для точного определения изучайте сервисную документацию конкретной модели.

Механические и электронные типы датчиков скорости

Механические датчики скорости традиционно использовали тросик, напрямую соединяющий коробку передач со стрелочным указателем на приборной панели. Вращение шестерен КПП передавалось по гибкому валу, заставляя магнитный узел в спидометре взаимодействовать с алюминиевым диском и отклонять стрелку пропорционально скорости вращения. Такая система отличалась простотой конструкции, но имела существенные недостатки: износ тросика, погрешности показаний при вибрациях, ограниченную функциональность и сложность интеграции с другими электронными системами автомобиля.

Современные электронные датчики полностью устраняют механическую связь между трансмиссией и приборной панелью. Они преобразуют информацию о вращении валов в цифровые сигналы, используя различные физические принципы. Основными типами являются:

Индуктивные (магнитные): Генерируют переменное напряжение при прохождении зубьев задающего диска мимо катушки с постоянным магнитом.
Оптические: Фиксируют прерывание светового луча вращающимся перфорированным диском с помощью фотодиода.
Эффект Холла: Реагируют на изменение магнитного поля при прохождении зубьев ферромагнитного ротора, создавая прямоугольные импульсы.

Электронные датчики обладают ключевыми преимуществами:

Высокая точность	Минимизация погрешностей даже на малых скоростях
Долговечность	Отсутствие трущихся частей (кроме подшипников)
Многофункциональность	Данные используются ЭБУ, ABS, ESP, круиз-контролем
Компактность	Малые габариты и гибкость установки

Импульсный сигнал от электронного датчика обрабатывается бортовым компьютером, который не только управляет стрелкой спидометра, но и передает данные для:

Корректировки работы АКПП и двигателя
Активации систем активной безопасности (ABS, TCS)
Функционирования адаптивного освещения и навигации
Расчета пробега и расхода топлива

Неисправность датчика скорости приводит не только к некорректным показаниям спидометра, но и к сбоям в работе перечисленных систем, подчеркивая его критическую роль в электронной архитектуре автомобиля.

Принцип работы датчика Холла в спидометрах

Датчик Холла определяет скорость вращения колеса или вала трансмиссии, используя физический эффект изменения напряжения в проводнике под воздействием магнитного поля. Он устанавливается напротив импульсного кольца (репера) – зубчатого металлического диска, закреплённого на вращающейся оси.

При вращении оси зубцы репера периодически проходят вблизи чувствительного элемента датчика. Когда зубец оказывается напротив сенсора, магнитное поле концентрируется и воздействует на полупроводниковую пластину внутри датчика. В моменты прохождения впадин между зубцами поле ослабевает.

Формирование сигнала скорости

В основе работы лежит эффект Холла: когда полупроводник с током помещается в переменное магнитное поле, на его гранях возникает поперечное напряжение. Электронная схема датчика преобразует эти изменения в цифровые импульсы:

Приближение зубца → магнитный поток растет → генерация напряжения Холла
Прохождение впадины → магнитный поток падает → исчезновение напряжения

Состояние	Магнитное поле	Выходной сигнал
Зубец напротив датчика	Максимальное	Высокий уровень (5V/12V)
Впадина напротив датчика	Минимальное	Низкий уровень (0V)

Частота импульсов прямо пропорциональна скорости вращения колеса. Например, при 60 зубцах на репере за один полный оборот генерируется 60 импульсов. Электронный блок управления (ЭБУ) рассчитывает скорость по формуле:

Фиксация времени между импульсами
Расчёт частоты: F = Количество импульсов / Время
Преобразование частоты в скорость с учётом диаметра колеса

Цифровой сигнал датчика Холла устойчив к помехам и сохраняет точность в широком диапазоне скоростей – от 1 км/ч до максимальных значений. Отсутствие механического контакта между датчиком и репером обеспечивает высокую надёжность и долговечность системы.

Как работает индуктивный датчик скорости вращения колес

Индуктивный датчик скорости колеса функционирует на основе явления электромагнитной индукции. Он состоит из постоянного магнита и катушки индуктивности, заключенных в корпус, который устанавливается напротив зубчатого импульсного ротора (репера), жестко закрепленного на ступице колеса или приводном валу.

При вращении колеса зубцы ротора периодически проходят вблизи чувствительного элемента датчика. Это движение изменяет магнитный поток, пронизывающий катушку, что приводит к генерации переменного напряжения.

Ключевые этапы работы

Изменение магнитного поля: Зубец репера, приближаясь к магниту датчика, усиливает магнитный поток через катушку. При удалении зуба поток ослабевает.
Генерация ЭДС: Колебания магнитного потока индуцируют в катушке переменную электродвижущую силу (ЭДС).
Формирование сигнала: Частота и амплитуда выходного напряжения прямо пропорциональны скорости вращения колеса.

Параметр вращения	Влияние на сигнал датчика
Скорость	Рост частоты и амплитуды напряжения
Направление	Не определяется (требуются дополнительные конструктивные решения)

Электронный блок управления (ЭБУ) автомобиля анализирует частоту сигнала, преобразуя ее в цифровые импульсы. По количеству импульсов за единицу времени система рассчитывает:

Мгновенную скорость вращения колеса
Пробуксовку (сравнивая данные с разных осей)
Тормозное усилие для ABS/ESP

Корректность показаний напрямую зависит от целостности зубцов ротора и стабильного зазора (0.3–1.5 мм) между датчиком и репером.

Связь датчика скорости с коробкой передач

Датчик скорости (VSS) передает информацию о текущей скорости вращения выходного вала коробки передач в электронный блок управления (ЭБУ) двигателя и трансмиссии. Эти данные критически важны для корректного функционирования автоматических и роботизированных КПП, так как позволяют системе адаптировать алгоритмы переключения передач под реальные условия движения.

На основе сигнала VSS ЭБУ рассчитывает момент оптимального переключения передачи, предотвращая преждевременные или запоздалые смены ступеней. При неисправности датчика система переходит в аварийный режим, фиксируя одну передачу (чаще вторую или третью), что приводит к потере динамики, повышенному расходу топлива и риску повреждения узлов трансмиссии.

Ключевые функции взаимодействия

Синхронизация переключений: ЭБУ сопоставляет данные VSS с оборотами двигателя для плавного включения передач без рывков.
Блокировка гидротрансформатора: активирует жесткую связь двигателя с трансмиссией при достижении заданной скорости, снижая потери мощности.
Адаптация к нагрузке: корректирует точки переключений при движении под уклон или с тяжелым грузом.

Ситуация	Роль датчика скорости
Разгон автомобиля	Передача данных для повышения передачи при достижении оптимальных оборотов
Торможение двигателем	Инициирует понижение передачи при замедлении
Режим "кикдаун"	Экстренное понижение передачи при резком нажатии акселератора

В вариаторах (CVT) сигнал VSS непосредственно определяет позиционирование шкивов для изменения передаточного числа, обеспечивая бесступенчатое изменение крутящего момента. Отказ датчика нарушает геометрию ременной передачи, провоцируя пробуксовки и ускоренный износ.

Передача данных от датчика к блоку управления двигателем

Датчик скорости генерирует электрические сигналы, пропорциональные скорости вращения колеса или выходного вала трансмиссии. Эти импульсы формируются с помощью различных технологий: магнитных систем с катушкой индуктивности, датчиков Холла или оптических элементов, реагирующих на прохождение зубцов задающего диска.

Сгенерированные сигналы передаются по экранированному кабелю в блок управления двигателем (ЭБУ) для предотвращения искажений от электромагнитных помех. Кабель напрямую соединяет контакты датчика с соответствующими входами на разъеме ЭБУ, обеспечивая физический путь для прохождения информации.

Принципы обработки и использования данных

ЭБУ анализирует полученные импульсы по двум ключевым параметрам:

Частота сигнала – определяет текущую скорость автомобиля (чем выше частота, тем выше скорость)
Амплитуда и форма импульса – используются для диагностики исправности цепи и самого датчика

Полученные данные интегрируются с информацией от других систем через внутреннюю CAN-шину:

Система-источник	Пример использования данных спидометра
Антиблокировочная система (ABS)	Корректировка тормозных усилий на разных колесах
Круиз-контроль	Поддержание заданной скорости движения
Электроусилитель руля	Изменение жесткости рулевого управления на высоких скоростях

Ошибки передачи данных проявляются критическими сбоями:

Некорректные показания спидометра и одометра
Самопроизвольное отключение системы круиз-контроля
Ошибочное срабатывание антипробуксовочной системы (TCS)
Переход двигателя в аварийный режим с ограничением мощности

Целостность сигнала контролируется ЭБУ через сравнение с данными от колесных датчиков ABS и расчетными значениями на основе оборотов двигателя. При несовпадении параметров в память ЭБУ записывается соответствующий диагностический код неисправности (DTC).

Влияние датчика скорости на показания одометра

Датчик скорости (ДС) является основным источником данных для расчета пробега автомобиля. Электронный блок управления (ЭБУ) непрерывно анализирует частоту импульсов от датчика, определяя скорость вращения выходного вала трансмиссии или колеса. На основе этих сигналов и калибровочных коэффициентов система вычисляет пройденное расстояние, которое суммируется в показаниях одометра.

Точность измерений ДС напрямую влияет на корректность отображения пробега. При некорректной работе датчика (например, пропуске импульсов или ложных сигналах) ЭБУ получает искаженные данные о скорости. Это приводит к систематической погрешности в расчетах расстояния – одометр начинает завышать или занижать реальный километраж, что критично для оценки технического состояния автомобиля и сроков обслуживания.

Ключевые механизмы влияния

Основные аспекты взаимосвязи:

Расчет расстояния: Каждый импульс ДС соответствует определенному углу поворота колеса. ЭБУ преобразует количество импульсов в метры с учетом:
- Диаметра колеса
- Передаточных чисел трансмиссии
Типичные ошибки ДС:
1. Прерывистый сигнал → занижение показаний одометра
2. Ложные импульсы → завышение пробега
3. Нестабильная частота → хаотичные погрешности

Состояние ДС	Влияние на одометр	Последствия
Исправен	Погрешность ≤1.5%	Корректный учет ТО
Частичный отказ	Расхождения до 15-20%	Неправильное обслуживание
Полный отказ	Фиксация пробега прекращается	Невозможность оценки износа

В современных цифровых одометрах зависимость от ДС абсолютна – альтернативных источников данных о пробеге не предусмотрено. Калибровка датчика при замене шин или редуктора обязательна для сохранения точности измерений.

Симптомы неисправности датчика спидометра

Некорректная работа спидометра – первый явный признак проблем. Стрелка может хаотично колебаться, показывать нулевую скорость при движении или застывать в одном положении независимо от реального ускорения или замедления автомобиля. Иногда показания полностью отсутствуют, либо прибор выдаёт заведомо ложные значения (например, 0 км/ч при движении по трассе).

Отказ датчика влияет на смежные системы, использующие его данные. Часто одновременно со спидометром перестаёт функционировать одометр (счётчик пробега), фиксируя километраж с ошибками или полностью останавливаясь. Сигналы о скорости критичны для работы круиз-контроля, автоматической коробки передач и электроусилителя руля, поэтому их нестабильность или отказ также указывают на возможную неисправность датчика.

Косвенные признаки включают:

Загорание индикатора Check Engine с сохранением кодов ошибок (например, P0500 – неисправность цепи датчика скорости)
Проблемы с переключением передач АКПП: резкие толчки, "зависание" на одной передаче, несвоевременное переключение
Неадекватное поведение ЭУР: излишне лёгкий или тяжёлый руль на определённых скоростях
Самопроизвольное отключение круиз-контроля во время движения
Некорректный расход топлива из-за ошибочных данных для ЭБУ двигателя

Почему гаснет спидометр при выходе датчика из строя

Спидометр напрямую зависит от сигналов датчика скорости (ДС), который отслеживает вращение элементов трансмиссии. При каждом обороте вала ДС генерирует электроимпульсы, частота которых соответствует скорости движения автомобиля. Блок управления двигателем или отдельный модуль преобразует эти импульсы в цифровой или аналоговый сигнал для приборной панели.

При поломке датчика импульсы перестают поступать в электронную систему. Без исходных данных о скорости контроллер не может рассчитать и передать информацию на спидометр. Это приводит к немедленному обнулению или замиранию стрелки (в аналоговых версиях) либо отображению нулевого значения на цифровом дисплее.

Дополнительные эффекты неисправности ДС

Некорректная работа АКПП: Блок управления автоматической коробкой использует данные скорости для выбора момента и плавности переключения передач.
Сбои в системах помощи: Антиблокировочная система (ABS) и система стабилизации (ESC) теряют точный параметр для расчётов сцепления колёс.
Ошибки двигателя: ЭБУ двигателя может некорректно регулировать топливную смесь и холостой ход, так как скорость – ключевой параметр для калибровки.

Тип датчика	Характер поломки
Индуктивный (магнитный)	Разрушение чувствительного элемента, загрязнение, обрыв проводов
Электронный (Холла)	Выход из строя микросхемы, повреждение зубчатого ротора

Отказ ДС деактивирует не только спидометр, но и одометр (счётчик пробега), поскольку он использует те же импульсы для подсчёта пройденного расстояния. В современных автомобилях неисправность сопровождается загоранием индикатора Check Engine и сохранением соответствующей ошибки (например, P0500) в памяти ЭБУ.

Причины некорректных показаний датчика скорости

Механические повреждения или износ приводного тросика спидометра остаются частой проблемой в системах с механическим приводом. Передаточный наконечник может разрушиться, а оболочка троса – перетереться или заломиться, что вызывает заедание или полную остановку вращения сердечника.

Электрические неисправности преобладают в электронных датчиках: окисление контактов разъёма, нарушение целостности проводки от датчика к контроллеру или приборной панели. Короткие замыкания на массу или обрыв цепи приводят к отсутствию сигнала или хаотичным скачкам показаний.

Распространённые факторы сбоев

Загрязнение датчика: металлическая стружка или грязь на магнитном элементе нарушают формирование импульсов
Люфт приводного вала: чрезмерный зазор между шестернёй датчика и вторичным валом КПП
Несоответствие размера покрышек: установка колёс, отличающихся по диаметру от штатных, искажает расчёты ЭБУ

Тип поломки	Последствия для показаний
Износ опорной втулки датчика	Стрелка зависает или колеблется на малых скоростях
Сбой калибровки ЭБУ	Систематическое завышение/занижение данных
Повреждение зубьев импульсного кольца АБС	Полное исчезновение показаний при движении

Дефекты монтажа: неправильная установка после ремонта вызывает смещение рабочего зазора
Перегрев корпуса: разрушение изоляции проводов около выпускного коллектора
Внутренние повреждения: трещины в платах Холл-сенсоров или обрыв катушек индуктивных датчиков

Провалы тяги двигателя из-за неисправного сенсора скорости

Неисправный датчик скорости передаёт в ЭБУ искажённые данные о движении автомобиля или вовсе не генерирует сигнал. Блок управления, лишённый точной информации о скорости вращения колёс, не может корректно рассчитать оптимальные параметры работы двигателя. Это приводит к сбоям в алгоритмах управления впрыском топлива и углом опережения зажигания.

Особенно критичным становится влияние при разгоне или движении с переменной нагрузкой. ЭБУ, не понимая реальной динамики автомобиля, ошибочно дозирует топливно-воздушную смесь и выбирает неподходящие моменты искрообразования. В результате двигатель теряет отзывчивость, появляются заметные провалы в тяге – автомобиль "дергается" при нажатии педали акселератора, разгон происходит рывками, ощущается потеря мощности.

Основные последствия сбоя датчика для динамики

Рывки при разгоне: ЭБУ не синхронизирует подачу топлива с фактическим ускорением
Потеря мощности на обгонах: некорректное опережение зажигания снижает крутящий момент
Самопроизвольное торможение двигателем: ЭБУ ошибочно активирует режим торможения
Неустойчивые обороты ХХ: отсутствие данных о движении нарушает стабилизацию холостого хода

Характерно, что симптомы могут проявляться непостоянно – при выходе датчика из строя проблемы возникают эпизодически, что затрудняет диагностику. При полном отказе сенсора часто активируется аварийный режим: ЭБУ фиксирует ошибку (например, P0500), ограничивает мощность и обороты двигателя для защиты агрегатов.

Симптом	Причина в ЭБУ
Задержка реакции на газ	Ошибочный расчёт нагрузки на двигатель
Глохнет при резком старте	Сбой в определении момента переключения АКПП
Скачки спидометра/одометра	Физическое повреждение сенсора или проводки

Диагностика требует проверки сигнала датчика осциллографом и сканирования кодов неисправностей. Замена неисправного сенсора восстанавливает точное взаимодействие систем двигателя и трансмиссии, устраняя провалы тяги и восстанавливая плавность разгона.

Самодиагностика ошибок датчика спидометра

Современные автомобили оснащены системами самодиагностики, которые отслеживают работоспособность датчика спидометра. При возникновении сбоев контроллер ЭСУД фиксирует ошибку в памяти и активирует сигнальную лампу Check Engine на приборной панели.

Водитель может заметить косвенные признаки неисправности: некорректные показания скорости, отказ круиз-контроля, хаотичные переключения АКПП или блокировку ABS/ESP. Для точной идентификации проблемы требуется анализ диагностических кодов.

Методы самостоятельной диагностики

Основные способы выявления ошибок:

Чтение кодов через OBD-II разъем с использованием сканера. Устройство подключается к порту под рулевой колонкой и расшифровывает сохранённые ошибки.
Активация диагностического режима бортового компьютера. Для многих моделей существует комбинация клавиш (например, удержание одометра + включение зажигания), выводящая коды на дисплей приборки.

Распространённые коды ошибок датчика скорости:

P0500	Нет сигнала от датчика скорости
P0501	Некорректный диапазон сигнала
P0503	Прерывистый сигнал

После выявления кода выполните проверку:

Целостности проводки к датчику
Окисления контактов в разъёмах
Наличия загрязнений на чувствительном элементе

Важно! Очистка датчика от металлической стружки часто устраняет ошибку P0501. При сохранении неисправности требуется замена компонента.

Коды ошибок OBD-2 связанные с датчиком скорости

Датчик скорости (Vehicle Speed Sensor - VSS) генерирует критически важные данные для множества систем автомобиля. Его неисправность немедленно регистрируется электронным блоком управления (ЭБУ) и фиксируется в виде диагностических кодов неисправностей (DTC) стандарта OBD-2.

Появление этих кодов указывает на проблемы в цепи датчика или его механической части, что может привести к некорректной работе коробки передач, спидометра, систем стабилизации, круиз-контроля и даже влияет на расчет расхода топлива.

Распространенные коды ошибок и их значение

Код OBD-II	Описание	Возможные причины
P0500	Неисправность цепи датчика скорости автомобиля	Обрыв/КЗ проводки, неисправность датчика, плохой контакт, сбой ЭБУ
P0501	Недопустимый сигнал/диапазон датчика скорости	Загрязнение датчика, повреждение зубчатого венца, механическая поломка датчика, нестабильный сигнал
P0502	Низкий уровень сигнала цепи датчика скорости	Короткое замыкание на массу, обрыв питания датчика, слабый контакт
P0503	Прерывистый/нестабильный сигнал датчика скорости	Окисленные контакты, поврежденная проводка, люфт приводного вала, внутренние дефекты датчика
U0121	Потеря связи с модулем датчика скорости	Проблемы шины CAN, неисправность модуля (если отдельный), обрыв связи с ЭБУ

Диагностика требует последовательной проверки: визуального осмотра датчика и проводки, измерения сопротивления и напряжения мультиметром, анализа сигнала осциллографом, сканирования данных ЭБУ в реальном времени (параметр "Vehicle Speed").

Механические факторы часто игнорируются: необходимо проверить целостность приводного зубчатого колеса (на дифференциале, КПП или ступице), наличие люфтов, загрязнение магнитного элемента датчика металлической стружкой.

После замены датчика или ремонта цепи обязательна очистка кода ошибки и тестовая поездка для подтверждения устранения неисправности. Игнорирование этих кодов ведет к ухудшению управляемости и повышенному износу агрегатов.

Использование мультиметра для проверки работоспособности датчика спидометра

Проверка начинается с определения типа датчика (индуктивный, на эффекте Холла или магниторезистивный), так как методики тестирования различаются. Для индуктивных моделей потребуется замер сопротивления обмотки и переменного напряжения при вращении колеса, тогда как датчики Холла требуют контроля постоянного напряжения и сигнального импульса.

Подготовьте мультиметр в режиме вольтметра или омметра в зависимости от этапа проверки. Обесточьте бортовую сеть автомобиля перед отсоединением разъёма датчика во избежание коротких замыканий. Очистите контакты от грязи и окислов для точности измерений.

Последовательность проверки

Тестирование сопротивления (индуктивные датчики):

Переключите мультиметр в режим омметра (Ω)
Подсоедините щупы к контактам датчика
Сравните показания с номиналом производителя (обычно 800-2500 Ом)
Отклонение более 20% или обрыв (∞) свидетельствуют о неисправности

Проверка выходного сигнала:

Подключите щупы мультиметра к сигнальному и массе датчика
Активируйте режим вольтметра (DCV для Холла, ACV для индуктивных)
Вращайте колесо вручную или подключите дрель к валу датчика
Зафиксируйте наличие:
- Импульсного сигнала (0.5-1.5V AC) для индуктивных моделей
- Скачков напряжения (0V→5V/12V) для датчиков Холла

Тип датчика	Проверяемый параметр	Нормальные значения
Индуктивный	Сопротивление	800-2500 Ом
Индуктивный	Переменное напряжение	0.3-1.5V AC (при вращении)
Холла	Постоянное питание	5V или 12V (при включенном зажигании)
Холла	Сигнальный импульс	0V→5V/12V (при вращении)

Дополнительные рекомендации: При отсутствии сигнала проверьте подачу питания и целостность экранирующей оплётки проводов. Для точной диагностики используйте осциллограф при наличии доступа к оборудованию. Замену датчика производите при несоответствии параметров или механических повреждениях корпуса.

Диагностика осциллографом сигнала датчика скорости

Для подключения осциллографа к датчику скорости используется трехканальная схема: первый канал соединяется с сигнальным проводом ДС, второй – с питанием (+12В), третий – с массой. Это позволяет одновременно анализировать все ключевые параметры сигнала и качество электропитания компонента. Обязательно соблюдение полярности при подключении щупов, а двигатель автомобиля должен работать на холостом ходу или при вращении приводного колеса.

Анализ осциллограммы начинается с оценки формы сигнала. Исправный индуктивный датчик генерирует синусоидальный сигнал с возрастающей частотой и амплитудой пропорционально скорости движения. Для датчиков Холла характерны прямоугольные импульсы с амплитудой 0-5В или 0-12В. Критически важные параметры:

Амплитуда сигнала: падение ниже 0.5В для синусоиды или 80% от номинала для импульсов указывает на неисправность
Частота импульсов: должна плавно изменяться при ускорении/замедлении
Стабильность формы: искажения или "шумные" пики свидетельствуют о повреждении

Типичные неисправности, выявляемые осциллографом:

Симптом на осциллограмме	Вероятная причина
Полное отсутствие сигнала	Обрыв цепи, выход из строя ДС
Прерывистые импульсы	Загрязнение магнитного сердечника, люфт вала
Сниженная амплитуда	Замыкание обмотки, слабое намагничивание
Посторонние выбросы	Пробой изоляции, помехи от генератора

Преимущество осциллографической диагностики – визуализация реального сигнала в динамике, что невозможно при сканировании кодов ошибок или проверке мультиметром. Метод позволяет дифференцировать неисправности самого датчика от проблем с проводкой, контроллером или задающим диском. Например, неравномерная амплитуда импульсов при вращении однозначно указывает на механические повреждения зубьев ротора.

Проверка проводки от датчика к ЭБУ автомобиля

Целостность электрической цепи между датчиком скорости и электронным блоком управления критична для корректной работы спидометра и смежных систем. Обрыв, короткое замыкание или окисление контактов провоцируют ложные показания, активацию ошибок в памяти ЭБУ или полное отсутствие сигнала.

Диагностику начинают с визуального осмотра жгута проводов на участке от датчика до разъёма ЭБУ. Особое внимание уделяют зонам возле подвижных элементов кузова (шарниры, гофры), точкам крепления к двигателю и кузову, где вероятны перетирания изоляции или обрывы жил.

Методы тестирования цепи

Для точной проверки потребуется мультиметр в режиме измерения сопротивления (Ом) и напряжения (В). Последовательность действий:

Отсоединение разъёмов: Снять фишку с датчика скорости и колодку с ЭБУ для исключения паразитных цепей.
Прозвон на обрыв:
- Один щуп мультиметра подключить к сигнальному контакту разъёма датчика.
- Второй щуп – к соответствующему пину разъёма ЭБУ (по электросхеме авто).
- Сопротивление ≈ 0 Ом подтверждает целостность провода. Бесконечное сопротивление указывает на обрыв.
Проверка на короткое замыкание:
- Измерить сопротивление между сигнальным проводом и массой автомобиля.
- Корректное значение – бесконечность. Нулевое или низкое сопротивление свидетельствует о КЗ на "массу".
Тест напряжения (при включенном зажигании):
- Вернуть разъём на датчик, подключить щупы мультиметра к сигнальному проводу и "массе".
- Прокрутить ведущее колесо вручную или на эстакаде. Напряжение должно меняться импульсно (обычно 0-5В или 0-12В в зависимости от типа датчика).

При обнаружении повреждений проводку восстанавливают пайкой с термоусадкой или заменой сегмента жгута. Обязательно защищают ремонтный участок от влаги и вибраций. Окисленные контакты зачищают и обрабатывают антикоррозионным спреем.

Замена датчика спидометра своими руками

Для самостоятельной замены потребуется базовый набор инструментов: ключи (чаще всего рожковые или торцевые на 10-12 мм), отвертки, ветошь и новый датчик, соответствующий модели автомобиля. Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.

Место установки датчика варьируется: на механических коробках передач он обычно расположен на верхней или боковой части картера КПП, на переднеприводных авто с АКПП – на приводе выходного вала. Для точной локации используйте руководство по ремонту конкретной марки или онлайн-ресурсы с электросхемами.

Пошаговый алгоритм работ

Обесточьте систему: Снимите клемму «минус» с аккумулятора.
Обеспечьте доступ: При необходимости демонтируйте элементы, мешающие подступиться к датчику (защитный кожух, воздуховод).
Отсоедините разъем: Нажмите на фиксатор колодки проводов и аккуратно отсоедините её от датчика.
Выкрутите датчик: Используя подходящий ключ, выкрутите корпус против часовой стрелки. Прикипевшие резьбы обработайте WD-40.
Очистите посадочное место: Удалите грязь и металлическую стружку ветошью с резьбового отверстия в КПП.
Установите новый датчик: Вкрутите устройство вручную до упора, затем дотяните ключом с умеренным усилием (перетяжка повредит резьбу).
Подключите разъем: Защелкните колодку проводов до характерного щелчка фиксатора.
Проверьте работу: Подключите АКБ, запустите двигатель и протестируйте показания спидометра при движении на низкой скорости.

Критические нюансы:

Маркировка – Убедитесь, что номер нового датчика совпадает со старым.
Герметичность – На некоторых моделях требуется нанесение герметика на резьбу для защиты от утечки масла.
Полярность – При подключении разъема соблюдайте правильную ориентацию контактов.

Типовая неисправность	Визуальный признак после замены
Стрелка спидометра не двигается	Ошибка подключения разъема или брак датчика
Показания скачут	Плохой контакт в колодке или повреждение проводов

Калибровка нового датчика скорости после установки

После монтажа нового датчика скорости выполнение калибровки является обязательным этапом для обеспечения точности показаний спидометра и корректной работы систем, зависящих от этих данных. Без правильной настройки возможны ошибки в определении скорости, что повлияет на функциональность ABS, ESP, круиз-контроля и электронного управления двигателем.

Процедура калибровки требует использования специализированного оборудования – диагностического сканера, способного считывать и корректировать параметры датчика в электронном блоке управления (ЭБУ) автомобиля. Механическая регулировка компонента обычно отсутствует, так как современные датчики передают цифровые сигналы, требующие программной адаптации.

Порядок выполнения калибровки

Подключение сканера: Установите связь диагностического оборудования с ЭБУ через OBD-II разъем автомобиля.
Выбор параметров: В меню сканера найдите раздел, отвечающий за работу датчика скорости (часто обозначается как "Vehicle Speed Sensor" или "VSS Calibration").
Ввод данных: Укажите характеристики нового датчика (если требуется) или подтвердите заводские настройки, соответствующие модели автомобиля.
Тестовый режим: Запустите процедуру проверки, следуя инструкциям на экране сканера (часто включает движение автомобиля с определенной скоростью).
Сохранение параметров: Запишите откалиброванные значения в память ЭБУ и выполните сброс ошибок.

Параметр	Типовое значение	Последствия ошибки
Импульсы на километр (PPKM)	2000-8000 (зависит от авто)	Неправильные показания скорости
Напряжение сигнала	5V или 12V (по схеме)	Отказ систем стабилизации

После калибровки обязательно проведите дорожное тестирование, сравнивая показания спидометра с данными GPS-навигатора для верификации точности. При несоответствии повторите процедуру или проверьте целостность проводки и крепление датчика.

Необходимость очистки контактов разъема датчика

Окисление и загрязнение контактных групп разъема спидометра нарушает передачу электрических сигналов от датчика к блоку управления. Образовавшаяся пленка из окислов, дорожной грязи или технических жидкостей создает барьер для прохождения тока, вызывая искажение данных или полное отсутствие показаний скорости на приборной панели.

Некорректная работа датчика из-за плохого контакта провоцирует сбои в работе смежных систем: круиз-контроль отключается, ABS и ESP получают ошибочную информацию о скорости вращения колес, а электронный блок двигателя (ЭБУ) может перейти в аварийный режим с потерей мощности.

Ключевые последствия загрязненных контактов

Плавающие показания спидометра - стрелка хаотично дергается или показывает нулевую скорость
Ложные ошибки в бортовом компьютере (коды P0500, P0501)
Неработоспособность систем, зависящих от данных о скорости
Ускоренная коррозия металлических контактов при попадании электролитов

Тип загрязнителя	Воздействие на контакты
Дорожная соль/реагенты	Активное окисление медных сплавов
Технические смазки	Накопление пыли, снижение проводимости
Влажность	Электрохимическая коррозия

Для восстановления работоспособности требуется механическая очистка контактов специальными средствами: удаление окислов мелкой наждачной бумагой (зернистостью 600-800), обезжиривание изопропиловым спиртом и нанесение токопроводящей смазки для предотвращения повторного окисления. Процедуру выполняют при отключенной клемме АКБ.

Профилактика залипания штока механического датчика

Залипание штока механического датчика скорости возникает из-за скопления грязи, пыли, продуктов износа или недостатка смазки в приводном механизме. Это нарушает свободное перемещение штока, искажая передачу данных на спидометр и электронные системы автомобиля.

Игнорирование проблемы приводит к некорректным показаниям скорости, ошибкам АБС/ESP, сбоям круиз-контроля и повышенному износу деталей трансмиссии. Регулярная профилактика критична для точной работы датчика и безопасности движения.

Ключевые профилактические меры

Периодическая очистка: При замене масла в КПП удаляйте загрязнения с штока и посадочного гнезда датчика ветошью без ворса. Используйте очистители контактов для удаления окислов.
Нанесение смазки: Обрабатывайте шток и уплотнительное кольцо тонким слоем термостойкой силиконовой смазки (например, Molykote 111). Избегайте густых составов, притягивающих пыль.
Контроль целостности: Проверяйте состояние резинового уплотнителя датчика при каждом ТО. Трещины или потеря эластичности ведут к проникновению влаги и грязи.
Защита разъема: Наносите диэлектрическую смазку на контакты разъема датчика для предотвращения коррозии и обеспечения стабильного сигнала.

Периодичность	Действие
Каждое ТО (10-15 тыс. км)	Визуальный осмотр датчика на подтеки масла, загрязнения
Замена масла в КПП (60-80 тыс. км)	Извлечение датчика, очистка штока, обновление смазки
При признаках неисправности*	Немедленная проверка свободного хода штока вручную

*Колебания стрелки спидометра, сигнал Check Engine, отказ систем стабилизации.

Тип смазки	Назначение	Примеры	Примечание
Токопроводящая паста/смазка	Оптимальна для контактных поверхностей "корпус-коробка"	Molykote Electra, Liqui Moly Kupfer-Paste	Содержит медную пудру, обеспечивает хороший контакт и защиту
Силиконовая диэлектрическая смазка	Защита от влаги и коррозии	WD-40 Specialist Silicone, Molykote 111	Не проводит ток, наносится вокруг контакта, а не на сам контакт
Тефлоновая смазка (сухая)	Антифрикционное покрытие, защита	LIQUI MODY Schnell-Spray, графитовые спреи	Хороша для резьбы крепежа. Избегайте чистого графита на контактах массы.

Подавление помех в цепи датчика скорости

Электромагнитные помехи от систем зажигания, генератора или других датчиков искажают сигнал датчика скорости, вызывая некорректные показания спидометра или ошибки ЭБУ. Паразитные наводки возникают также из-за плохого экранирования проводки, близкого расположения силовых кабелей к сигнальным линиям или некачественных соединений.

Для защиты сигнала применяются многоуровневые решения: экранированные витые пары минимизируют индуктивные наводки, ферритовые кольца на кабелях поглощают высокочастотные помехи, а фильтрующие конденсаторы (0.1–10 мкФ) параллельно цепи подавляют всплески напряжения. Обязательна правильная заделка экрана кабеля на массу в одной точке.

Ключевые методы фильтрации

Аппаратная фильтрация: RC-цепи на входе ЭБУ срезают высокочастотный шум
Программная обработка: алгоритмы в ЭБУ игнорируют кратковременные скачки, анализируя тренд сигнала
Гальваническая развязка: оптроны в цепи передачи данных исключают контурные помехи

Критически важна целостность экрана по всей длине кабеля – даже частичное повреждение снижает эффективность на 60–80%. При диагностике проверяют сопротивление изоляции между экраном и сигнальным проводом (должно быть >1 МОм).

Источник помех	Метод подавления	Последствия игнорирования
Генератор переменного тока	Конденсаторы 0.22 мкФ на клеммах	Плавающие показания скорости
Катушки зажигания	Экран из фольги с дренажным проводом	Самопроизвольная активация ABS/ESP
Электродвигатели (вентиляторы, стеклоподъемники)	Ферритовые бусины на +12В	Ошибки P0500/P0501

При замене датчика скорости обязательна проверка цепей на предмет перепутывания сигнального провода с питающим – это вызывает синфазные помехи. Для диагностики используют осциллограф: чистый сигнал должен иметь прямоугольную форму без выбросов >5% от амплитуды.

Выбор оригинальных и совместимых аналогов датчиков

При замене датчика скорости водители сталкиваются с дилеммой: приобрести оригинальную деталь или совместимый аналог. Оригинальные датчики производятся автопроизводителем либо сертифицированными поставщиками, гарантируя полное соответствие заводским параметрам и беспроблемную интеграцию с бортовыми системами автомобиля.

Совместимые аналоги выпускаются сторонними производителями и обычно отличаются более доступной ценой. Качество таких изделий варьируется от высокого (у брендов уровня Bosch, Hella, VDO) до низкого (безымянные изделия неизвестного происхождения). Критически важно проверять соответствие технических характеристик: тип сигнала (импульсный, цифровой), рабочее напряжение, диапазон измеряемых скоростей, резьбу и форму разъёма.

Ключевые критерии выбора

Совпадение каталожного номера – первичный ориентир при поиске аналога.
Соответствие протокола передачи данных – ошибка вызовет сбои в работе спидометра или ABS/ESP.
Герметичность корпуса – защита от влаги и грязи критична для ресурса датчика.
Материал корпуса – предпочтительны термостойкие полимеры или металл.

Тип датчика	Преимущества	Риски
Оригинал (OEM)	100% совместимость, долгий срок службы	Высокая стоимость
Качественный аналог	Оптимальное соотношение цены и надёжности	Риск подделки под известный бренд
Дешёвый noname	Низкая цена	Короткий ресурс, риск повреждения ЭБУ

При выборе аналога обязательно сверяйте техническую документацию и отзывы о конкретном производителе. Некорректная работа датчика может привести к:

Неверным показаниям спидометра и одометра.
Отключению систем курсовой устойчивости (ESP) или ABS.
Ошибкам в бортовом компьютере (загоранию Check Engine).

Критерии выбора частотных характеристик сенсора

Частотный диапазон сенсора должен соответствовать максимальным оборотам колеса при экстремальных скоростях движения, включая резерв для форс-мажорных ситуаций. Недостаточная верхняя граница частоты приводит к потере данных о реальной скорости, что критично для систем безопасности вроде ABS и ESP.

Нижний порог чувствительности определяет точность измерений на малых скоростях (менее 5 км/ч), что важно для парковочных ассистентов и старт-стоп систем. Следует учитывать инерционность механических компонентов и задержку обработки сигнала электронными блоками управления.

Ключевые параметры выбора

Полоса пропускания: Должна на 15-20% превышать теоретически рассчитанный максимум (f_max = (V_max × передаточное число) / (2π × радиус колеса))
Линейность отклика: Погрешность преобразования частоты в аналоговый/цифровой сигнал ≤ ±1.5% во всем рабочем диапазоне
Иммунитет к резонансам: Избежание совпадения рабочих частот с резонансными частотами подвески (обычно 8-15 Гц) и вибрациями двигателя
Адаптация к типу сенсора:
- Магниторезистивные: Поддержка частот до 10 кГц
- Оптические: Требуют фильтрации высокочастотных помех ≥ 25 кГц

Влияние нештатных колес на точность показаний датчика

Замена штатных колес на варианты с другим диаметром или профилем напрямую искажает показания спидометра. Датчик скорости, установленный в трансмиссии или на колесе, рассчитывает пройденное расстояние и скорость на основе количества оборотов колеса за единицу времени. Любое отклонение физического размера колеса от заводских параметров нарушает эту зависимость.

Увеличение или уменьшение внешнего диаметра колеса меняет его длину окружности. В результате за один оборот колесо проходит большее или меньшее расстояние, чем предусмотрено калибровкой датчика. Электронный блок управления (ЭБУ) продолжает обрабатывать сигналы датчика по стандартному алгоритму, что приводит к систематической погрешности в отображении текущей скорости и пройденного пути на одометре.

Основные последствия использования нештатной резины

Занижение реальной скорости: При установке колес меньшего диаметра спидометр показывает выше фактического значения (на 5-15%).
Завышение реальной скорости: Колеса большего диаметра приводят к занижению показаний спидометра относительно истинной скорости движения.
Накопление ошибки одометра: Расхождение в подсчете километража достигает 2-5% на каждые 1000 км, что влияет на расчет сервисных интервалов и остаточного ресурса.

Изменение диаметра колеса	Влияние на спидометр	Риски для водителя
Увеличение >3%	Систематическое занижение показаний	Превышение скорости без предупреждения, штрафы
Уменьшение >3%	Постоянное завышение показаний	Ложное ощущение "тихохода", нарушение ПДД

Корректировка показаний возможна только через перепрошивку ЭБУ или установку дополнительных калибраторов скорости. Без этих мер даже незначительное отклонение размера шин (указанное в маркировке как 195/65 R15 вместо 185/65 R15) создает критическую погрешность. Современные датчики АБС, используемые для измерения скорости, также подвержены этим искажениям, поскольку их работа основана на анализе вращения колес.

Программная калибровка спидометра при замене датчика

После установки нового датчика скорости (ДС) часто требуется программная адаптация или калибровка спидометра. Это связано с тем, что электронный блок управления (ЭБУ) двигателя или комбинации приборов использует данные ДС не только для отображения скорости, но и для работы систем ABS, ESP, круиз-контроля и расчета пробега.

Без корректной калибровки возможны ошибки в показаниях спидометра, активация сигнальной лампы на приборной панели, некорректная работа зависимых систем и сохранение кодов неисправностей в памяти ЭБУ. Даже при замене на идентичный датчик процедура может требоваться из-за технологических допусков в производстве компонентов.

Ключевые аспекты процедуры калибровки

Процесс калибровки включает несколько обязательных этапов:

Сброс ошибок: Удаление устаревших кодов неисправностей из памяти ЭБУ перед началом работ
Ввод параметров: Указание характеристик новых шин (диаметр, профиль) или длины окружности качения
Калибровочный заезд: Движение с определенной скоростью (обычно 40-60 км/ч) на ровном участке дороги для автоматической коррекции
Проверка синхронизации: Сравнение показаний бортового компьютера с данными диагностического сканера в реальном времени

Для выполнения операции требуется:

Специализированный диагностический сканер с поддержкой OBD-II или протоколов производителя
Доступ к заводским базам данных (для ввода точных технических параметров)
Контрольное оборудование (GPS-сканер или калибровочный стенд для верификации)

Тип калибровки	Особенности	Применение
Автоматическая	Адаптация через ЭБУ при движении	Стандартная замена датчика
Ручная	Ввод коэффициентов через ПО сканера	Установка нештатных колес
Стендовая	Калибровка на подъемнике с имитацией движения	Коммерческий транспорт, внедорожники

Особое внимание уделяется автомобилям с аллюминиевыми шинами или после изменения типоразмера покрышек – некорректные параметры приводят к систематической погрешности до 10-15%. После калибровки обязательна проверка согласованности показаний спидометра, одометра и данных навигационной системы.

Перспективы применения GPS-дублирования в спидометрах

Использование GPS для дублирования показаний спидометра устраняет погрешности, связанные с механическими факторами: износом шин, давлением в них или заменой дисков. Спутниковые данные обеспечивают независимое измерение скорости, не зависящее от состояния ходовой части. Это критично для систем безопасности (ABS, ESP), требующих точных данных о движении автомобиля в реальном времени.

Интеграция GPS-дублирования позволяет синхронизировать показания скорости с электронными картами и дорожной инфраструктурой. Автомобиль может автоматически корректировать скорость перед знаками ограничения, анализировать уклон трассы для оптимизации расхода топлива или предупреждать о резких поворотах. Данные о местоположении также используются для телематических сервисов и страховых программ.

Основные направления развития

Автономное вождение: GPS-скорость – ключевой параметр для точного позиционирования и планирования маршрута роботизированными системами.
Динамическая калибровка: Автоматическая подстройка колесных датчиков на основе GPS-данных для компенсации износа шин.
Юридическая значимость: Внедрение защищенных GPS-логгеров для фиксации скорости при спорных ситуациях (ДТП, штрафы).

Преимущество	Пример применения
Независимость от износа	Точные показания при разном давлении в шинах
Интеграция с картами	Адаптивный круиз-контроль с учетом знаков ограничения скорости
Резервирование данных	Аварийная фиксация скорости при отказе основного датчика

Интеграция датчиков скорости в системы адаптивного круиз-контроля

Датчики скорости колёс непрерывно передают данные о текущей скорости автомобиля в блок управления адаптивного круиз-контроля (АСС). Эта информация служит базовой точкой отсчёта для расчёта безопасной дистанции и динамики движения. Без точных показаний скорости система не сможет корректно оценить относительную скорость объекта впереди или определить необходимые параметры разгона и торможения.

Интегрированные данные от спидометра объединяются с показаниями радаров, лидаров и камер, формируя комплексную картину дорожной обстановки. Система АСС сопоставляет собственную скорость автомобиля со скоростью впереди идущего транспортного средства, прогнозируя потенциально опасные сближения. На основе этого синтеза вычисляется требуемое ускорение или замедление для поддержания заданного интервала.

Ключевые аспекты взаимодействия

Синхронизация с тормозной системой: При резком снижении скорости цели АСС мгновенно использует данные спидометра для расчёта интенсивности торможения, активируя ABS или ESP при необходимости.
Динамическое управление тягой: ЭБУ двигателя получает сигналы от АСС для плавного изменения крутящего момента при разгоне, учитывая реальную скорость вращения колёс.
Коррекция ошибок датчиков: Система перекрёстно проверяет показания разных колёсных датчиков, исключая ложные срабатывания из-за пробуксовки или блокировки.

Параметр	Роль датчика скорости
Расчёт безопасной дистанции	Определяет базовую скорость для вычисления динамического интервала до впереди идущего ТС
Адаптация к дорожным условиям	Фиксирует проскальзывание колёс на мокром покрытии, корректируя алгоритм торможения АСС
Плавность работы	Обеспечивает бесступенчатое изменение скорости при смене режимов "разгон-торможение"

Отказ датчика скорости приводит к немедленной деактивации АСС – система переходит в пассивный режим круиз-контроля или полностью отключается из-за потери критических данных. Современные реализации используют резервирование: дублирующие сигналы поступают от датчиков АБС или коробки передач для повышения отказоустойчивости.

Важность исправного датчика для работы ESP и ABS систем

Датчик спидометра, фактически являющийся датчиком скорости вращения колес, напрямую влияет на функциональность ABS и ESP. Система ABS использует его данные для определения момента блокировки колес при торможении, регулируя давление в тормозной магистрали для предотвращения юза. Без точных показаний скорости колес модуль ABS не сможет корректно выполнять антиблокировочные функции, что резко снижает эффективность торможения на скользких поверхностях.

ESP (система динамической стабилизации) полностью зависит от информации о скорости вращения каждого колеса, чтобы выявлять потерю сцепления и боковое скольжение автомобиля. Нарушение работы датчика приводит к некорректному расчету углов увода и ускорений, из-за чего ESP либо ошибочно активируется в штатных условиях, либо не срабатывает при реальной опасности заноса. Это делает поведение автомобиля непредсказуемым, особенно на поворотах или мокром асфальте.

Критические последствия неисправности

Отключение ABS: система перестает предотвращать блокировку колес, увеличивая тормозной путь на 15-40%.
Деактивация ESP: автомобиль теряет способность автоматически корректировать траекторию в критических ситуациях.
Ошибки в работе круиз-контроля и адаптивного освещения: эти системы используют данные датчика для расчета скорости.

Система	Роль датчика скорости	Риск при неисправности
ABS	Контроль разницы скоростей вращения колес	Блокировка колес, потеря управляемости при торможении
ESP	Расчет фактической траектории движения	Несвоевременная коррекция заноса, риск опрокидывания

Игнорирование неисправности датчика приводит к отказу электронных систем безопасности, повышая вероятность ДТП в сложных дорожных условиях. Современные автомобили при этом фиксируют ошибку в бортовом компьютере и выводят предупреждающие индикаторы (ABS/ESP), требуя немедленной диагностики.

Бесконтактные технологии измерения скорости колес будущего

Традиционные контактные датчики, основанные на эффекте Холла или индуктивных принципах, постепенно уступают место инновационным бесконтактным решениям. Эти технологии устраняют физический износ компонентов, повышают точность измерений в экстремальных условиях и снижают восприимчивость к загрязнениям. Отказ от механического контакта с вращающейся частью колеса открывает новые возможности для проектирования подвесок и повышения надежности систем.

Ключевым направлением развития являются оптические и лазерные сенсоры, анализирующие смещение специальных меток на ступице или шине с высочайшей частотой дискретизации. Параллельно активно исследуются радиолокационные методы в миллиметровом диапазоне волн, способные определять скорость через непрозрачные препятствия. Магниторезистивные системы нового поколения фиксируют изменения магнитного поля без прямого взаимодействия с импульсным кольцом, используя сложные алгоритмы обработки сигналов.

Преимущества и особенности перспективных решений

Повышенная точность: Погрешность менее 0,1% на скоростях от 0 км/ч за счет отсутствия механического люфта
Адаптивность: Автоматическая калибровка под изменяющиеся условия (температура, влажность, вибрации)
Интеграция с другими системами: Совмещение функций контроля давления в шинах и анализа состояния протектора

Технология	Принцип работы	Ключевое преимущество
Лазерная интерферометрия	Анализ интерференции отраженных лучей	Не требует установки меток на колесе
Радиолокация 79 ГГц	Допплеровский сдвиг частоты отраженного сигнала	Работа сквозь снег, грязь и лед

Нейросетевые алгоритмы обработки данных позволяют компенсировать внешние помехи и прогнозировать изменения скорости. Внедрение квантовых сенсоров на холодных атомах обещает революцию в точности, хотя пока остается лабораторной разработкой. Критическим фактором успеха станет обеспечение кибербезопасности беспроводных протоколов передачи данных между колесными модулями и ЭБУ.

Переход на беспроводное питание сенсоров от вибрационных генераторов
Развитие технологии V2X для обмена скоростными метриками между автомобилями
Создание единых стандартов кросс-платформенной совместимости

При подготовке статьи о датчике спидометра использовались техническая документация автопроизводителей, специализированные справочники по автомобильной электронике и актуальные инженерные исследования. Эти материалы позволили систематизировать данные о принципах работы, типах датчиков скорости и их интеграции в современные транспортные средства.

Особое внимание уделялось источникам, раскрывающим диагностику неисправностей датчиков и их влияние на системы безопасности. Все сведения прошли перекрестную проверку для обеспечения технической точности описаний.

Список источников

Bosch. Автомобильный справочник. 12-е издание
Росс Твег. Автомобильные датчики и электронные системы управления. Москва: Техносфера
SAE Technical Papers: Vehicle Speed Sensor Technologies Review
Д. В. Богданов. Электронные системы современных автомобилей. Учебное пособие
Технические бюллетени Delphi Technologies: Диагностика датчиков скорости
Журнал Автоэлектроника: "Эволюция датчиков скорости вращения колес"
ISO 15005: Дорожные транспортные средства. Системы измерения скорости
