Исправная работа системы охлаждения напрямую влияет на ресурс двигателя Лада Калина.

Ключевым элементом контроля является датчик температуры охлаждающей жидкости (ДТОЖ).

Его выход из строя приводит к некорректным показаниям на панели приборов и сбоям в работе вентилятора.

Выбор качественного датчика – необходимость для предотвращения перегрева мотора и дорогостоящего ремонта.

Где располагается датчик температуры двигателя в Калине

Датчик температуры охлаждающей жидкости (ДТОЖ) в Lada Kalina расположен в блоке двигателя для прямого контакта с антифризом. Его точное местоположение варьируется в зависимости от типа силового агрегата: на 8-клапанных моторах ВАЗ-11183/11186 он установлен на корпусе термостата, а на 16-клапанных ВАЗ-21126/21127 – непосредственно в головке блока цилиндров.

Для визуального обнаружения ДТОЖ откройте капот и найдите металлический элемент с пластиковой фишкой и проводами. На 8-клапанных версиях он крепится в передней зоне двигателя рядом с ремнем ГРТ, на 16-клапанных – ближе к выпускному коллектору. Датчик всегда вкручен в систему охлаждения и соединен с ЭБУ двигателя двухконтактным разъемом.

Особенности размещения по моделям

Тип двигателя	Точное расположение	Визуальные ориентиры
8-клапанный (11183, 11186)	На корпусе термостата	Справа по ходу движения, возле шкива коленвала
16-клапанный (21126, 21127)	В головке блока цилиндров	Слева возле выпускного коллектора, под воздушным фильтром

Для доступа к ДТОЖ на 8-клапанных моторах достаточно снять декоративный кожух двигателя. На 16-клапанных версиях может потребоваться демонтаж воздуховода или частично корпуса воздушного фильтра. При замене соблюдайте осторожность: датчик вкручен в алюминиевый корпус, который легко повредить при чрезмерном усилии.

Параметры выбора: сопротивление и характеристика срабатывания

Сопротивление датчика – ключевой параметр при подборе аналога для Калины. Штатные датчики имеют строго определенное сопротивление при разных температурах (например, 100°C – 177±8 Ом, 40°C – 1459±85 Ом). Несоответствие этих значений заводским спецификациям приводит к некорректному отображению температуры на приборной панели и ошибкам ЭБУ.

Точность показаний напрямую зависит от совпадения температурно-сопротивленческой кривой оригинала и замены. Дешевые аналоги часто имеют значительный разброс параметров (±20-30%), что вызывает хаотичные скачки стрелки указателя или постоянное завышение/занижение данных. Проверка мультиметром при нагреве обязательна перед установкой.

Сопротивление в разных режимах

Температура (°C)	Эталонное сопротивление (Ом)	Допуск (±)
40	1459	85 Ом
80	332	22 Ом
100	177	8 Ом

Характеристика срабатывания вентилятора

Точка включения вентилятора – критичный параметр для предотвращения перегрева. Датчик должен гарантированно замыкать контакты реле при достижении порога 100-105°C (для Калины 1.4-1.6 л). Некачественные изделия срабатывают с опозданием (110-115°C) или хаотично, что провоцирует:

кипение антифриза при стоянии в пробках
ложные активации на непрогретом двигателе
ускоренный износ помпы и термостата

Важно: для двухконтактных датчиков (управляющих вентилятором напрямую) проверяют сопротивление контактов в холодном/горячем состоянии – исправный при 100°C должен показывать близкое к 0 Ом.

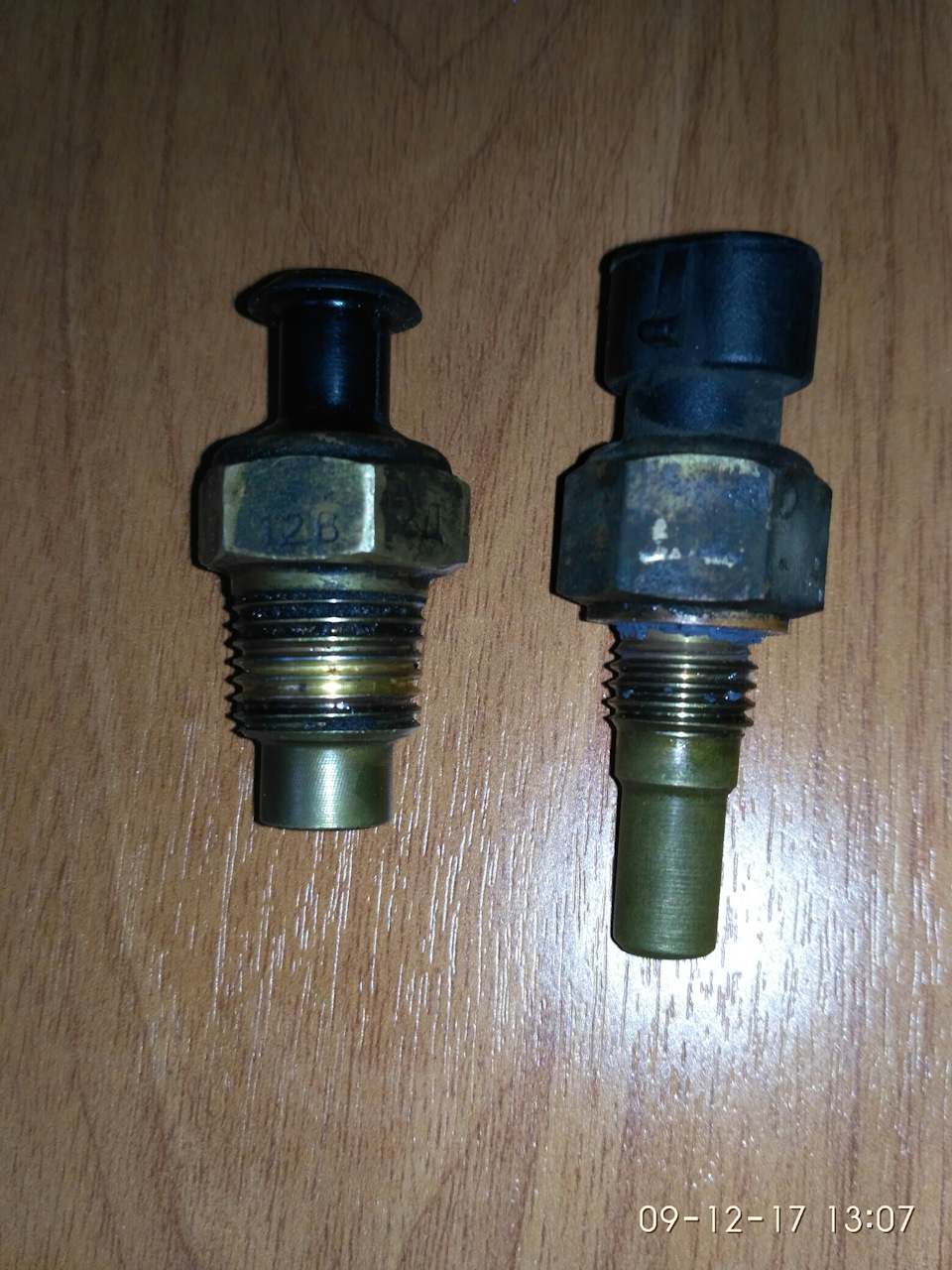

Сравнение оригинальных датчиков температуры от АвтоВАЗ

На автомобилях Lada Kalina используются два типа оригинальных датчиков температуры охлаждающей жидкости: для приборной панели (23.3828) и для электронного блока управления (23.3829). Оба производятся АвтоВАЗом, но имеют принципиальные отличия в конструкции и назначении.

Ошибочная установка несоответствующего датчика приводит к некорректным показаниям температуры или сбоям в работе двигателя. Визуально они схожи, но различаются количеством контактов и электрическими параметрами.

Ключевые технические отличия

Характеристика	Датчик 23.3828 (для приборной панели)	Датчик 23.3829 (для ЭБУ)
Количество контактов	1	2
Сопротивление при 20°C	2,8–3,4 кОм	2,3–2,7 кОм
Функция	Управление стрелочным указателем температуры	Коррекция топливной смеси и зажигания
Взаимозаменяемость	Не взаимозаменяемы	Не взаимозаменяемы

Для проверки работоспособности измеряют сопротивление датчика при разных температурах. 23.3828 при 100°C должен показывать 160–180 Ом, 23.3829 – 170–190 Ом. Отклонения указывают на необходимость замены.

При выборе учитывайте: датчик для ЭБУ напрямую влияет на расход топлива и динамику, тогда как неисправность датчика панели приборов ограничивается некорректными показаниями температуры. Оригинальные модели отличаются стабильностью характеристик в сравнении с аналогами.

Обзор надежных аналогов Bosch, Febi и других брендов

При выборе датчика температуры для Калины важно рассматривать проверенные аналоги оригинальных деталей. Среди них выделяются продукты Bosch, известные стабильной работой в температурном диапазоне от -40°C до +130°C. Febi Bilstein предлагает совместимые сенсоры с улучшенной защитой от коррозии контактов.

Не менее надежны варианты от JP Group и ERA: они проходят тестирование на соответствие заводским допускам. Отечественный бренд «Пекар» демонстрирует хорошую адаптацию к российским климатическим условиям при сохранении доступной цены.

Сравнение характеристик

Бренд	Ресурс (тыс. км)	Гарантия	Особенности
Bosch	60-80	24 мес.	Керамический чувствительный элемент
Febi	50-70	18 мес.	Усиленная изоляция проводов
JP Group	40-60	12 мес.	Пылезащитный корпус
ERA	30-50	12 мес.	Медные контакты с никелевым покрытием

Критичные параметры при выборе:

Диапазон измерений: должен соответствовать -40°C...+130°C
Сопротивление: 1.5-2.5 кОм при 85°C (проверяется мультиметром)
Корпус: термостойкий пластик с IP54

Избегайте безымянных производителей – их продукция часто выдает погрешность до 10°C. При установке обязательно используйте герметик для резьбового соединения и проверяйте контактную группу разъёма.

Как проверить работоспособность мультиметром перед покупкой

Подготовьте мультиметр в режиме измерения сопротивления (Ω). Для точности результатов датчик температуры должен быть демонтирован с двигателя и иметь комнатную температуру (20-25°C). Очистите контакты от загрязнений.

Подсоедините щупы мультиметра к металлическим выводам датчика. Убедитесь в надежном контакте – колебания показаний при фиксированной температуре недопустимы. Зафиксируйте значение сопротивления и сравните с эталонными данными для вашей модели.

Порядок проверки

Измерьте сопротивление при комнатной температуре:
- Исправный датчик Калина при +20°C показывает 2800-3500 Ом
- Отклонение >15% указывает на неисправность
Проведите термотест:
- Погрузите чувствительный элемент в горячую воду (+80-90°C)
- Засеките сопротивление через 2-3 минуты
- Норма: 280-350 Ом (падение в 8-10 раз от первоначального)
Проверьте целостность изоляции:
- Переключите мультиметр в режим прозвонки
- Прикоснитесь одним щупом к корпусу, другим – к каждому выводу
- Отсутствие звукового сигнала подтверждает изоляцию

Температура (°C)	Норма сопротивления (Ом)
0	7300-7500
20	2800-3000
40	1200-1300
60	600-650
80	320-350
100	180-200

Критические признаки брака: отсутствие изменения сопротивления при нагреве, обрыв цепи (бесконечное сопротивление), нулевое сопротивление между выводами, показания вне табличных диапазонов.

Важно: при проверке в магазине требуйте прогреть датчик строительным феном. Рабочий элемент должен плавно снижать сопротивление в течение 30-60 секунд. Резкие скачки значений указывают на внутренние повреждения терморезистора.

Частые проблемы контрафактных датчиков и способы их выявления

Контрафактные датчики температуры для Калины демонстрируют характерные отказы: нестабильные показания при нагреве двигателя, резкие скачки значений на приборной панели или полное отсутствие реакции на температурные изменения. Часто возникают ошибки ЭБУ (P0115-P0118), ложные сигналы о перегреве, приводящие к аварийному включению вентилятора, а также ускоренная деградация чувствительного элемента уже через 3-5 месяцев эксплуатации.

Ключевая опасность подделок кроется в несоответствии электрических параметров: сопротивление отличается от заводских норм (например, 100 Ом при 0°C вместо требуемых 5.2 кОм), что провоцирует некорректную работу системы охлаждения. Использование дешёвых терморезисторов без температурной калибровки и герметизации корпуса ведёт к проникновению антифриза и окислению контактов.

Как отличить оригинал от подделки

Упаковка: Оригинал имеет голографическую наклейку LADA, штрих-код с серийным номером. В подделках полиграфия размытая, отсутствуют защитные элементы.
Корпус: Гайка оригинального датчика (артикул 23.3848) всегда шестигранная, с логотипом "АО АВТОВАЗ". Контрафакт часто имеет восьмигранную или нестандартную форму.
Электрический разъём: Контакты из лужёной латуни у подлинных моделей против оголённой стали у подделок. Надпись "MADE IN RUSSIA" на оригинале – рельефная.

Параметр	Оригинал	Контрафакт
Материал корпуса	Латунь с никелевым покрытием	Алюминиевый сплав или сталь без защиты
Вес	42-45 грамм	30-35 грамм
Маркировка	Чёткая лазерная гравировка артикула	Штамповка или краска, стираемая пальцем

Проверка сопротивления: Измерьте мультиметром сопротивление при 20°C – должно быть 2.3-2.5 кОм. Отклонение >15% указывает на подделку.
Термотест: Опустите чувствительную часть в воду температурой 85-90°C. Оригинал за 3 минуты снизит сопротивление до 250-280 Ом.
Анализ отзывов: Изучите комментарии на маркетплейсах – массовые жалобы на одинаковые дефекты в конкретной партии сигнализируют о контрафакте.

Перед заменой датчика температуры двигателя на Ладе Калине необходимо снизить уровень охлаждающей жидкости в системе. Это предотвратит обильное вытекание антифриза при откручивании старого датчика. Оптимально, чтобы уровень в расширительном бачке находился ниже отметки MIN – для этого аккуратно слейте часть жидкости через пробку радиатора или штуцер.

Герметичность соединения нового датчика критична для корректной работы системы охлаждения. Даже небольшая протечка через резьбу приведет к падению уровня ОЖ, перегреву двигателя и ложным показаниям температуры. Используйте только рекомендованные производителем уплотнительные материалы и соблюдайте момент затяжки.

Порядок замены с контролем уровня ОЖ и герметизации

Подготовка: Дайте двигателю остыть до 40-50°C. Наденьте защитные перчатки и очки.
Снижение уровня ОЖ:
- Подставьте чистую емкость под сливную пробку радиатора.
- Откройте пробку, слейте жидкость до уровня ниже посадочного гнезда датчика (ориентировочно 1-1.5 литра).
- Затяните пробку, протрите место установки датчика ветошью.
Демонтаж старого датчика:
- Отсоедините электрический разъем, нажав на фиксатор.
- Ключом на 19 мм (или по размеру резьбы) выкрутите датчик против часовой стрелки.
- Проверьте состояние резьбы в блоке двигателя – отсутствие задиров и коррозии обязательно.
Установка нового датчика:
- Нанесите на резьбу тонкий слой термостойкого герметика (например, Loctite 577) или равномерно намотайте фум-ленту (2-3 витка).
- Вручную вкрутите датчик в посадочное место до упора, избегая перекосов.
- Доверните ключом с моментом затяжки 15-20 Н·м – чрезмерное усилие повредит корпус или резьбу.
Проверка герметичности:
- Восстановите уровень охлаждающей жидкости до нормы (между MIN и MAX на бачке).
- Запустите двигатель, прогрейте до рабочей температуры (90°C).
- Визуально контролируйте область установки датчика 5-7 минут – категорически недопустимы даже капли антифриза.

Проблема	Причина	Решение
Течь после замены	Недостаток герметика, повреждение резьбы, перекос датчика	Слить ОЖ, демонтировать датчик, повторно нанести герметик, аккуратно затянуть
Неточные показания	Попадание герметика на чувствительный элемент датчика	Установить новый датчик, наносить состав только на резьбу
Сложный демонтаж	Прикипание старого датчика	Обработать резьбовое соединение проникающей смазкой WD-40 за 10-15 мин до откручивания

Используйте исключительно оригинальные датчики (артикул 23.3828) или проверенные аналоги (например, ERA (550150), Fenox (TSN-05)). Дешевые несертифицированные аналоги часто имеют несоответствующую резьбу или калибровку, что приводит к нарушению герметичности и ошибкам ЭБУ.

Сброс ошибок ЭБУ после установки нового датчика

После замены датчика температуры охлаждающей жидкости на Ладе Калина ошибки, связанные с его неисправностью, часто сохраняются в памяти ЭБУ. Это происходит потому, что блок управления фиксирует и хранит коды неисправностей до принудительного сброса или до выполнения определенного количества успешных рабочих циклов двигателя.

Несвоевременная очистка памяти ЭБУ может привести к некорректной работе двигателя: ЭБУ продолжает использовать устаревшие аварийные параметры, что вызывает повышенный расход топлива, неоптимальный прогрев или нестабильные обороты холостого хода. Поэтому сброс ошибок – обязательный этап после замены датчика.

Способы сброса ошибок ЭБУ

Отсоединение клеммы аккумулятора: Снимите минусовую клемму на 10-15 минут для сброса питания ЭБУ. После подключения запустите двигатель и проверьте, исчезла ли ошибка. Недостаток: сбрасываются настройки магнитолы и часов.
Диагностический сканер:
- Подключите OBD-II сканер (например, ELM327) к разъёму под рулевой колонкой.
- Через приложение (Torque, ScanMaster) выберите "Стереть коды ошибок".
- Проверьте актуальные параметры ДТОЖ в режиме реального времени.
Самостоятельный сброс через зажигание:
- Включите зажигание на 15 секунд (без запуска двигателя).
- Выключите зажигание на 10 секунд.
- Повторите цикл 3-5 раз. На некоторых прошивках ЭБУ это очищает временные ошибки.

После сброса обязательно: прогрейте двигатель до рабочей температуры, совершите тестовую поездку 5-10 км и повторно проверьте наличие ошибок через сканер. Если ошибка сохраняется, проверьте контакты разъёма датчика и целостность проводки.

Срок службы качественных датчиков и периодичность контроля

Средний ресурс оригинальных или проверенных аналоговых датчиков температуры для Lada Kalina составляет 4-7 лет или 80 000–150 000 км пробега. На этот показатель напрямую влияют условия эксплуатации: постоянная вибрация, перепады напряжения в бортовой сети, агрессивное воздействие дорожных реагентов и экстремальные температурные перегрузки сокращают срок службы даже у качественных изделий.

Несмотря заявленную долговечность, игнорировать регулярный контроль состояния датчика недопустимо. Признаки некорректной работы (плавающие обороты на холостом ходу, повышенный расход топлива, трудности с запуском двигателя "на горячую", неверные показания на приборной панели) могут проявляться задолго до полного выхода узла из строя.

Параметр	Нормальное значение	Признак неисправности
Сопротивление при +20°C	2,3–2,6 кОм	Отклонение >±10% или обрыв цепи
Напряжение сигнала	0.5–4.8V (зависит от температуры)	Постоянное значение вне диапазона
Динамика изменения	Плавное снижение при прогреве	Скачки или отсутствие реакции
