Датчик температуры Нивы Шевроле - устройство, работа, замена
Статья обновлена: 18.08.2025
Исправный датчик температуры охлаждающей жидкости (ДТОЖ) критически важен для корректной работы двигателя Нивы Шевроле.
Этот компактный элемент системы управления двигателем непрерывно отслеживает температурный режим антифриза, передавая данные электронному блоку управления (ЭБУ).
Ошибки в показаниях датчика напрямую влияют на запуск мотора, стабильность холостого хода, расход топлива и токсичность выхлопа.
В статье подробно рассмотрим устройство и принцип действия ДТОЖ, его типовые неисправности, а также дадим четкую инструкцию по замене датчика своими руками.

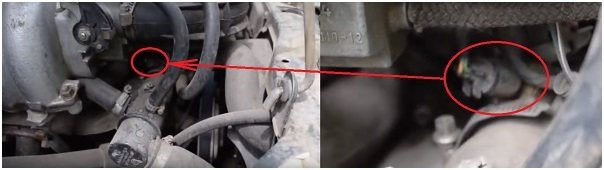

Расположение датчика температуры в двигателе Нивы Шевроле
Датчик температуры охлаждающей жидкости (ДТОЖ) на двигателях Нивы Шевроле располагается в корпусе термостата. Этот узел находится в верхней части силового агрегата, между головкой блока цилиндров и впускным коллектором.
Конкретно датчик вкручен в алюминиевый корпус термостата со стороны, обращенной к радиатору. Он установлен вертикально, что обеспечивает постоянный контакт чувствительного элемента с потоком охлаждающей жидкости, циркулирующей через рубашку двигателя.
Ключевые особенности доступа
- Для визуального обнаружения необходимо снять пластиковую крышку двигателя
- Электрический разъём направлен в сторону радиатора, что ограничивает пространство для манипуляций
- Датчик частично скрыт патрубками системы охлаждения, идущими к дроссельному узлу
| Компонент | Расположение относительно ДТОЖ |
|---|---|
| Впускной коллектор | Слева (на расстоянии 5-7 см) |
| Корпус воздушного фильтра | Сверху |
| Патрубок ГВС | Спереди (перекрывает подход) |
Доступ осложняется близостью кронштейнов и вакуумных шлангов, требующих временного смещения при замене. Рекомендуется демонтировать воздушный фильтр для увеличения рабочего пространства.
Конструктивные особенности ДТОЖ для Нивы Шевроле
Датчик температуры охлаждающей жидкости (ДТОЖ) на Ниве Шевроле представляет собой терморезистор с отрицательным температурным коэффициентом (NTC). Основным рабочим элементом служит керамический полупроводниковый чувствительный элемент, заключённый в металлический корпус с резьбой М12×1,5 для герметичного вкручивания в корпус термостата или патрубок системы охлаждения.
Наружная часть корпуса оснащена шестигранником под ключ на 19 мм для монтажа/демонтажа и пластиковым двухконтактным разъёмом типа "FAKRA". Для обеспечения герметичности соединения используется медное уплотнительное кольцо (шайба), которое деформируется при затяжке. Чувствительный наконечник с термоэлементом погружается непосредственно в поток ОЖ, обеспечивая быстрое реагирование на температурные изменения.
Ключевые элементы конструкции
- Корпус: Латунный или стальной с антикоррозионным покрытием
- Чувствительный элемент: Керамический NTC-термистор
- Резьба: М12×1,5 мм с уплотнительной шайбой
- Электрическое подключение: Двухконтактный разъём (сигнальный провод + масса)
- Герметизация: Медное уплотнительное кольцо и изоляционная втулка в разъёме
Электрические параметры изменяются в зависимости от температуры:
| Температура ОЖ, °C | Сопротивление, Ом |
| +20 | 2350–2500 |
| +40 | 1000–1200 |
| +80 | 290–330 |
| +100 | 160–180 |
Важно: Калибровочные характеристики строго соответствуют прошивке ЭБУ двигателя. Использование датчиков с нештатными параметрами вызывает ошибки в работе системы управления двигателем.
Принцип работы термистора внутри датчика температуры
Термистор в датчике температуры охлаждающей жидкости (ДТОЖ) Нивы Шевроле представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом сопротивления (NTC-тип). Это означает, что его электрическое сопротивление уменьшается при повышении температуры окружающей среды и увеличивается при ее снижении. Физическая основа этого эффекта – изменение концентрации свободных носителей заряда в полупроводниковом материале термистора под воздействием тепловой энергии.
Конструктивно термистор герметично размещен внутри металлического корпуса датчика, контактирующего с охлаждающей жидкостью. Чувствительный элемент напрямую воспринимает ее температуру. К термистору подключены два электрических вывода: один соединен с "массой" (корпусом датчика), а второй – с сигнальным проводом, идущим к электронному блоку управления (ЭБУ) двигателем.
Как термистор передает данные о температуре
ЭБУ подает на датчик через дополнительный резистор стабильное опорное напряжение (обычно +5 В). Термистор включен в эту цепь последовательно. ЭБУ постоянно измеряет падение напряжения на термисторе:
- При низкой температуре (холодный двигатель): Сопротивление термистора высокое → Падение напряжения на нем значительное → ЭБУ регистрирует высокое напряжение в сигнальной цепи.
- При высокой температуре (прогретый двигатель): Сопротивление термистора низкое → Падение напряжения на нем малое → ЭБУ регистрирует низкое напряжение в сигнальной цепи.
Электронный блок управления содержит в памяти калибровочную таблицу, которая сопоставляет измеренное напряжение с конкретной температурой охлаждающей жидкости. На основе этих данных ЭБУ корректирует работу систем двигателя:
| Состояние двигателя | Сопротивление термистора | Сигнал на ЭБУ | Действия ЭБУ |
|---|---|---|---|
| Холодный запуск | Высокое (2-8 кОм) | Высокое напряжение | Обогащение смеси, повышение холостых оборотов |
| Прогретый | Низкое (200-400 Ом) | Низкое напряжение | Переход на нормальную топливную карту, включение вентилятора |
Таким образом, термистор выполняет роль преобразователя "температура-сопротивление", а ЭБУ интерпретирует изменение его сопротивления как изменение напряжения, точно определяя фактическую температуру двигателя для оптимального управления.
Зависимость электрического сопротивления от температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости (ДТОЖ) в двигателе Нива Шевроле является термистором с отрицательным температурным коэффициентом сопротивления (NTC). Это означает, что его электрическое сопротивление изменяется обратно пропорционально температуре контролируемой среды – охлаждающей жидкости.
Принцип работы основан на свойстве полупроводникового материала внутри датчика: при нагреве увеличивается подвижность электронов, что снижает сопротивление. При низких температурах сопротивление максимально, а при высоких – минимально.
Характеристика зависимости
Зависимость сопротивления от температуры нелинейна. Примерные значения для ДТОЖ Нива Шевроле:
| Температура (°C) | Сопротивление (Ом) |
|---|---|
| -40 | 100 700 |
| 0 | 22 000 |
| +20 | 7 500 |
| +40 | 3 300 |
| +80 | 700 |
| +100 | 300 |
Принцип взаимодействия с ЭБУ
Электронный блок управления (ЭБУ) подает на датчик опорное напряжение (обычно 5В) через резистор с фиксированным сопротивлением. Формируется делитель напряжения:
- При холодном двигателе высокое сопротивление ДТОЖ → высокое падение напряжения → сигнал на ЭБУ ~4.5В
- При прогретом двигателе низкое сопротивление ДТОЖ → низкое падение напряжения → сигнал на ЭБУ ~0.5В
ЭБУ анализирует напряжение в цепи и преобразует его в температурное значение по калибровочной таблице, зашитой в программное обеспечение.
Последствия неисправности
- Обрыв цепи: Сопротивление → ∞, ЭБУ фиксирует "низкую температуру" → обогащает смесь → повышенный расход топлива
- Короткое замыкание: Сопротивление → 0 Ом, ЭБУ считает "перегрев" → включает вентилятор постоянно, корректирует зажигание
- Выход параметров за допуск: Неверные показания → некорректная работа топливной системы, сложный запуск, детонация
Проверка работоспособности ДТОЖ осуществляется замером сопротивления мультиметром при разных температурах ОЖ с последующим сравнением с номинальными значениями.
Схема подключения ДТОЖ к системе управления двигателем
Датчик температуры охлаждающей жидкости (ДТОЖ) интегрирован в систему управления двигателем через трехпроводную схему, обеспечивающую точное измерение и передачу данных на ЭБУ. Основные компоненты цепи включают сам датчик с термистором переменного сопротивления, электронный блок управления двигателем (ЭБУ) и стабилизированное питание 5В. Сопротивление термистора изменяется обратно пропорционально температуре ОЖ: при нагреве сопротивление падает, при охлаждении – возрастает.
ЭБУ анализирует падение напряжения на термисторе, преобразуя его в цифровые значения температуры. Полученные данные используются для корректировки топливоподачи, угла опережения зажигания, управления вентилятором охлаждения и работы системы диагностики. Нарушение контактов или параметров цепи провоцирует ошибки (например, P0115-P0118), фиксируемые в памяти ЭБУ и отображаемые на панели приборов.
Структура подключения проводов
| Цвет провода | Назначение | Куда подключается |
|---|---|---|
| Красный | Опорное напряжение +5В | Вывод 1 ЭБУ (контакт 70) |
| Коричневый | Сигнальный | Вывод 2 ЭБУ (контакт 53) |
| Черный | Заземление | "Масса" кузова/двигателя |
Критичные требования к монтажу:
- Обязательная очистка контактов колодки и датчика от окислов
- Защита разъемов от попадания антифриза и влаги
- Проверка целостности экранирования сигнального провода
При замене ДТОЖ отключайте "минусовую" клемму АКБ для предотвращения случайного замыкания цепи 5В. После установки нового датчика выполните сброс ошибок ЭБУ диагностическим сканером.
Передача данных о температуре на панель приборов и ЭБУ
Датчик температуры охлаждающей жидкости (ДТОЖ) изменяет электрическое сопротивление в зависимости от температуры двигателя. Электронный блок управления (ЭБУ) подает на датчик стабильное опорное напряжение (обычно 5 В) через резистор с фиксированным сопротивлением. При изменении сопротивления ДТОЖ пропорционально меняется и напряжение в сигнальной цепи.
ЭБУ непрерывно считывает это аналоговое напряжение через вход АЦП (аналого-цифровой преобразователь). Полученное значение преобразуется в цифровой код и сравнивается с калибровочными таблицами, хранящимися в памяти блока. Это позволяет точно определить текущую температуру охлаждающей жидкости.
Маршрутизация информации
Рассчитанное значение температуры используется ЭБУ для критических функций:
- Корректировка топливно-воздушной смеси
- Управление оборотами холостого хода
- Активация системы рециркуляции ОГ
- Контроль работы вентилятора охлаждения
Параллельно ЭБУ передает цифровые данные о температуре на панель приборов через CAN-шину. Контроллер панели приборов преобразует эти данные в сигнал, управляющий стрелочным указателем или цифровым дисплеем. Скорость обмена данными по CAN-шине обеспечивает актуальное отображение температуры в реальном времени.
| Участок системы | Тип сигнала | Функция обработки |
|---|---|---|
| Датчик → ЭБУ | Аналоговое напряжение | АЦП + расчет по калибровочным таблицам |
| ЭБУ → Панель приборов | Цифровой CAN-пакет | Декодирование и преобразование в показания |
При обнаружении обрыва цепи, короткого замыкания или выхода сигнала за допустимый диапазон ЭБУ активирует аварийный режим. На панели приборов загорается контрольная лампа перегрева, а в память ЭБУ записывается соответствующий код ошибки (например, P0115-P0118). В этом случае для управления двигателем используются резервные температурные значения из памяти ЭБУ.
Влияние неисправного датчика температуры на запуск и работу двигателя
Неисправный датчик температуры охлаждающей жидкости (ДТОЖ) на Ниве Шевроле передаёт некорректные данные в электронный блок управления (ЭБУ). Это нарушает расчет оптимального состава топливно-воздушной смеси, так как температура двигателя – ключевой параметр для корректировки впрыска.
При запуске холодного двигателя ЭБУ, получая ошибочные сигналы (например, о высокой температуре), не обогащает смесь дополнительным топливом. Это приводит к трудному пуску "на холодную", особенно в мороз. На прогретом двигателе неверные данные вызывают обратную проблему – переобогащение смеси, провоцирующее повышенный расход топлива и троение.
Основные симптомы и последствия
- Затрудненный холодный пуск: ЭБУ не увеличивает время впрыска топлива из-за ложного сигнала о "горячем" двигателе.
- Неустойчивая работа на холостом ходу: Обороты плавают или глохнет при прогреве из-за несоответствия состава смеси реальной температуре мотора.
- Повышенный расход топлива и черный дым из выхлопа: Следствие постоянного переобогащения смеси при неверных показаниях "холодного" двигателя.
- Потеря мощности и детонация: Неправильный угол опережения зажигания из-за ошибочных температурных данных.
- Перегрев двигателя: Ложный сигнал о "нормальной" температуре может отключить вентилятор радиатора, что ведет к критическому повышению температуры ОЖ.
Критичные последствия игнорирования неисправности ДТОЖ включают ускоренный износ цилиндропоршневой группы (из-за детонации), прогорание клапанов (из-за работы на переобедненной смеси) и риск капитального ремонта двигателя при перегреве.
Ошибки двигателя при некорректных показаниях ДТОЖ
Некорректные показания датчика температуры охлаждающей жидкости (ДТОЖ) провоцируют системные сбои в работе силового агрегата. ЭБУ двигателя, получая ошибочные данные о температуре, формирует неверные управляющие команды для систем впрыска топлива и зажигания, что нарушает оптимальный режим работы мотора.
Ложные показания ДТОЖ вызывают цепную реакцию: блок управления либо обогащает, либо обедняет топливную смесь без реальной необходимости, сбивает угол опережения зажигания и нарушает алгоритмы работы дополнительных систем (например, рециркуляции отработавших газов). Это неизбежно фиксируется системой самодиагностики как ошибки, влияющие на экологические параметры и динамические характеристики автомобиля.
Типичные коды ошибок и симптомы
- P0115-P0118 (неисправность цепи ДТОЖ) – ЭБУ регистрирует обрыв, короткое замыкание или выход сигнала за допустимый диапазон
- P0125 – недостаточная температура для перехода в замкнутый контур регулирования топливоподачи
- P0112/0113 – завышенные или заниженные показания относительно реальной температуры ОЖ
Основные симптомы при некорректной работе датчика:
- Затрудненный холодный пуск (ЭБУ не обогащает смесь)
- Плавающие обороты холостого хода и самопроизвольная остановка двигателя
- Увеличенный расход топлива (до 15-20%) и снижение мощности
- Неустойчивая работа вентилятора охлаждения (постоянная работа или полное отключение)
| Тип неисправности ДТОЖ | Последствия для двигателя |
|---|---|
| Занижение показаний (ЭБУ "видит" холодный мотор) | Переобогащение смеси, закоксовывание свечей, нагар в цилиндрах |
| Завышение показаний (ЭБУ "видит" перегрев) | Обеднение смеси, перегрев ДВС, детонация, повреждение поршневой группы |
| Прерывистый сигнал | Рывки при разгоне, провалы мощности, нестабильная работа на переходных режимах |
Типичные признаки неисправности датчика температуры
Отказ датчика температуры охлаждающей жидкости (ДТОЖ) проявляется через нарушения в работе двигателя и системы управления. Некорректные показания или полное отсутствие сигнала с датчика приводят к ошибочным расчетам топливно-воздушной смеси и угла опережения зажигания.
Электронный блок управления (ЭБУ) переходит на аварийные режимы, игнорируя показания неисправного сенсора, что вызывает заметные водителем симптомы. Диагностика осложняется схожестью признаков с другими неполадками (например, неисправностью термостата или кислородного датчика).
Ключевые симптомы
- Неустойчивый запуск двигателя
Особенно заметен "на холодную" – требуется длительное вращение стартером или многократные попытки. - Повышенный расход топлива
ЭБУ обогащает смесь из-за ложных данных о температуре. - Плавающие обороты холостого хода
Самопроизвольное повышение/снижение оборотов, вибрации. - Перегрев двигателя без индикации
Стрелка указателя температуры остается в холодной зоне или не реагирует на нагрев. - Постоянно включенный вентилятор охлаждения
Активация сразу после запуска двигателя даже в мороз. - Загорание сигнальной лампы Check Engine
С сохранением в памяти ЭБУ кодов ошибок (P0115-P0118). - Снижение мощности и детонация
"Стук пальцев" при разгоне из-за неправильного УОЗ.
Необходимые инструменты для демонтажа ДТОЖ на Ниве Шевроле
Для замены датчика температуры охлаждающей жидкости потребуется стандартный набор инструментов. Работы проводятся только на холодном двигателе во избежание ожогов.
Предварительно слейте часть антифриза из радиатора, чтобы минимизировать потери жидкости при демонтаже. Подготовьте ёмкость для сбора остатков ОЖ.
Список инструментов и материалов
- Ключ рожковый или торцевая головка на 19 мм – основной инструмент для откручивания датчика
- Трещотка с карданным шарниром и удлинителем – для удобного доступа к ДТОЖ в блоке цилиндров
- Плоскогубцы с тонкими губками – для отсоединения электрического разъёма
- Чистая ветошь – удаление остатков охлаждающей жидкости
- Ёмкость 2-3 литра – для сбора вытекающего антифриза
- Защитные перчатки – предотвращение контакта с ОЖ
Снижение давления в системе охлаждения перед снятием
Перед демонтажем датчика температуры охлаждающей жидкости (ДТОЖ) на Ниве Шевроле критически важно сбросить избыточное давление из системы охлаждения двигателя. Работа с разогретой системой под давлением создает крайне высокий риск получения серьезных ожогов горячим антифризом или паром.
Снижение давления достигается путем охлаждения двигателя. Дайте мотору полностью остыть после поездки, выждав не менее 1-2 часов при комнатной температуре окружающего воздуха. Чем дольше простоит автомобиль, тем ниже будет температура и давление внутри системы.
Порядок безопасного сброса давления
Для полной гарантии безопасности после остывания двигателя выполните следующие действия:
- Убедитесь в остывании двигателя: Проверьте температуру верхнего патрубка радиатора или расширительного бачка рукой (осторожно, прикоснитесь тыльной стороной ладони). Они должны быть чуть теплыми или холодными.
- Защитите руки: Наденьте плотные перчатки и защитные очки на случай непредвиденного выброса жидкости.
- Медленно откройте крышку расширительного бачка:
- Накройте крышку плотной ветошью.
- Поворачивайте крышку медленно, только на первый щелчок (первое положение сброса давления). Удерживайте ее в этом положении несколько секунд, давая давлению постепенно упасть.
- Только после прекращения шипящего звука аккуратно доверните крышку до конца и снимите ее полностью.
- Убедитесь в отсутствии давления: Легко надавите на верхний патрубок радиатора. Он не должен быть жестким от давления. Отсутствие шипения при открытии крышки также подтверждает сброс давления.
Никогда не открывайте крышку расширительного бачка или радиатора на горячем двигателе! Даже небольшое остаточное давление способно вызвать мгновенный выброс кипящего антифриза, приводящий к тяжелым травмам. Соблюдение этого этапа – обязательное условие безопасного проведения работ с датчиком температуры или другими элементами системы охлаждения Нивы Шевроле.
Отключение аккумуляторной батареи перед работами
Отсоединение АКБ – обязательный этап при замене датчика температуры на Ниве Шевроле. Это исключает риск короткого замыкания при случайном контакте инструмента с токопроводящими элементами. Напряжение бортовой сети может повредить электронный блок управления при некорректном отсоединении разъёма датчика.
Работу начинайте только при выключенном зажигании и остывшем двигателе. Используйте защитные перчатки для предотвращения ожогов кислотой или удара током. Убедитесь, что ключи и металлические предметы не касаются клемм батареи и кузова одновременно.
Порядок отключения АКБ
- Ослабьте гайку отрицательной клеммы (чёрный провод, маркировка «–») на 10 мм ключом.
- Снимите клемму с вывода АКБ и отведите провод в сторону.
- Изолируйте клемму резиновым чехлом или плотной тканью.
- Аналогично снимите положительную клемму (красный провод, «+»).
Важно:
- Соблюдайте последовательность: сначала «минус», затем «плюс».
- Не допускайте контакта отсоединённых клемм между собой или с кузовом.
- При установке АКБ подключите сначала «плюс», потом «минус».
Освобождение электрического разъёма датчика температуры
Электрический разъём датчика температуры охлаждающей жидкости на Ниве Шевроле оснащён пластиковым фиксатором, предотвращающим самопроизвольное отсоединение. Перед началом работ убедитесь, что зажигание автомобиля выключено, а двигатель остыл до безопасной температуры. Очистите область вокруг разъёма от грязи мягкой щёткой для предотвращения попадания частиц в контакты.
Определите тип фиксатора разъёма: на большинстве моделей используется подпружиненный язычок или боковые защёлки. Тщательно осмотрите соединение под естественным освещением или с использованием фонаря. При наличии грязи или масляных отложений обработайте разъём очистителем контактов и просушите сжатым воздухом.
- Зафиксируйте корпус датчика одной рукой для исключения нагрузок на патрубок системы охлаждения
- Указательным пальцем плавно нажмите на фиксирующий язычок до характерного щелчка (для боковых защёлок – одновременно сожмите оба выступа)
- Без рывков потяните корпус разъёма вдоль оси датчика, контролируя равномерность усилия
- При затруднённом снятии используйте пластиковую монтажную лопатку для аккуратного поддевания корпуса
После отсоединения немедленно закройте разъём защитным колпачком (при наличии) или чистой ветошью. Проверьте состояние контактных штырей датчика – на них не должно быть зелёного окисления, деформации или трещин. Осмотрите уплотнительную резинку разъёма на предмет микроразрывов.
Демонтаж старых антифризовых отложений вокруг посадочного места
Тщательно очистите резьбу и прилегающую поверхность блока цилиндров от остатков старой прокладки, герметика и затвердевших отложений охлаждающей жидкости. Используйте для этого пластиковый скребок или щетку с жесткой синтетической щетиной, избегая абразивных материалов и металлических инструментов, способных повредить посадочную площадку.
Обезжирьте зону установки датчика с помощью очистителя карбюратора или специального состава для удаления масляных загрязнений. Нанесите средство на ветошь и протрите резьбовое отверстие и контактную поверхность блока, после чего удалите остатки чистой сухой тканью. Убедитесь в отсутствии ворсинок и мусора внутри канала.
Ключевые этапы обработки
- Механическая очистка: Аккуратно соскоблите крупные отложения пластиковым инструментом, не допуская царапин на металле.
- Химическое растворение: Нанесите на застарелые наслоения WD-40 или специализированный очиститель системы охлаждения, выдержав 5-7 минут.
- Финишная обработка: Продуйте область сжатым воздухом для удаления частиц из резьбы и скрытых полостей.
| Тип загрязнения | Инструмент для удаления | Рекомендуемое средство |
| Накипь/ржавчина | Латунная щетка | Очиститель радиатора |
| Остатки герметика | Деревянный шпатель | Уайт-спирит |
| Масляная пленка | Микрофибра | Обезжириватель |
Внимание: Контролируйте отсутствие падения загрязнений в открытый канал системы охлаждения – при необходимости временно заткните отверстие чистой ветошью.
Откручивание датчика температуры гаечным ключом
Перед началом работ убедитесь в остывании двигателя до безопасной температуры во избежание ожогов. Подготовьте необходимый инструмент: гаечный ключ на 19 мм (стандартный размер для большинства датчиков температуры охлаждающей жидкости Нива Шевроле), ветошь для очистки посадочного места и ёмкость для слива антифриза.
Отсоедините электрический разъём от датчика, нажав на фиксатор и аккуратно потянув колодку проводов в сторону. Осмотрите резьбовое соединение на предмет загрязнений или коррозии – при необходимости очистите зону вокруг датчика сжатым воздухом или щёткой.
Процедура демонтажа
Выполните откручивание в следующем порядке:
- Наденьте гаечный ключ на шестигранную головку датчика, соблюдая точную соосность во избежание срыва граней.
- Приложите короткое усилие против часовой стрелки для срыва резьбы. Если датчик не поддаётся:
- Обработайте резьбовое соединение проникающей смазкой (WD-40)
- Выждите 5-10 минут для пропитки
- Сделайте несколько лёгких постукиваний по корпусу датчика через медную проставку
- Плавно выверните датчик до конца резьбы рукой, поддерживая корпус для предотвращения падения.
- Быстро извлеките датчик из посадочного отверстия и сразу заткните отверстие чистой ветошью для минимизации потери охлаждающей жидкости.
Важно! Не допускайте попадания антифриза на элементы двигателя или проводку – агрессивная жидкость может повредить резиновые патрубки и изоляцию. При значительном усилии при откручивании используйте только короткий вороток – длинные удлинители создают риск сломать чувствительный элемент датчика или сорвать резьбу в алюминиевом корпусе термостата.
Аккуратное извлечение датчика из рубашки охлаждения
Перед демонтажем убедитесь, что двигатель остыл до 40-50°C для предотвращения ожогов и деформации деталей. Снимите защитный колпачок с разъёма проводки, нажав на фиксатор, после чего осторожно отсоедините электрический коннектор от датчика.
Очистите зону вокруг датчика от грязи сжатым воздухом или ветошью, чтобы исключить попадание абразивных частиц в систему охлаждения при извлечении. Визуально проверьте состояние резьбового соединения на предмет коррозии – при сильном поражении предварительно обработайте резьбу проникающей смазкой WD-40.
Процедура демонтажа
- Подберите накидной ключ на 19 мм или глубокую головку соответствующего размера
- Зафиксируйте ключ строго перпендикулярно корпусу датчика для предотвращения срыва граней
- Поворачивайте против часовой стрелки медленными усилиями без рывков
- При возникновении сопротивления:
- Прекратите вращение
- Повторно обработайте резьбу смазкой
- Выполните несколько лёгких постукиваний по ключу молотком
- После срыва резьбы выкручивайте датчик пальцами до полного извлечения
Немедленно заткните отверстие в рубашке охлаждения чистой ветошью для минимизации пототери антифриза и защиты от попадания инородных тел. Извлеките датчик вместе с уплотнительным кольцом – если кольцо осталось в посадочном месте, аккуратно подденьте его отвёрткой с тонким жалом.
Визуальная диагностика неисправностей демонтированного ДТОЖ
После демонтажа датчика температуры охлаждающей жидкости (ДТОЖ) Нивы Шевроле тщательный визуальный осмотр помогает выявить явные признаки повреждений, которые могли вызвать некорректную работу или отказ. Основное внимание уделяется состоянию корпуса, чувствительного элемента, электрической части и уплотнений, так как их целостность критична для точных показаний и герметичности системы.
Проверка начинается с очистки датчика от остатков антифриза, масла или накипи. Используйте мягкую щетку и безопасный очиститель (не абразивный), чтобы не повредить чувствительный элемент. Убедитесь, что резьба на корпусе свободна от грязи и следов коррозии, которые могут помешать надежной установке или нарушить теплопередачу.
Ключевые элементы для осмотра
Оцените состояние следующих компонентов:
- Корпус датчика:
- Трещины или сколы: Даже мелкие повреждения нарушают герметичность, приводят к протечкам ОЖ и попаданию влаги внутрь.
- Сильная коррозия или деформация: Может блокировать прохождение сигнала или свидетельствовать о перегреве.
- Чувствительный элемент (обычно в нижней части):
- Отложения накипи или загрязнений: Толстый слой налета ухудшает теплопроводность, замедляет реакцию датчика.
- Оплавление или изменение цвета (почернение): Указывает на критический перегрев двигателя или неисправность в цепи датчика.
- Электрическая колодка и контакты:
- Окисление или коррозия контактов: Приводит к плохому соединению, обрыву цепи или скачкам сопротивления.
- Оплавление пластика колодки или контактов: Следствие короткого замыкания или чрезмерного тока.
- Нарушение изоляции проводов у основания: Риск замыкания на массу или обрыва.
- Уплотнительное кольцо (сальник):
- Потеря эластичности (затвердевание), трещины, разрывы: Гарантированно вызовет течь антифриза из посадочного места после установки.
- Отсутствие кольца: Требует обязательной замены перед установкой.
Если визуальный осмотр выявил хотя бы один из перечисленных дефектов (трещина корпуса, глубокое окисление контактов, разрушенное уплотнение, явные следы перегрева элемента), датчик подлежит обязательной замене. Отсутствие видимых повреждений не гарантирует исправность – для полной проверки требуется измерение электрического сопротивления мультиметром при разных температурах.
Проверка сопротивления датчика температуры Нивы Шевроле мультиметром
Для проверки терморезистора мультиметром отсоедините электрический разъём датчика температуры охлаждающей жидкости (ДТОЖ). Переведите мультиметр в режим измерения сопротивления (Ω) в диапазоне 0-10 кОм. Подключите щупы прибора к контактам датчика, обеспечив надёжный контакт металлических поверхностей.
Измерьте сопротивление на холодном двигателе (20-25°C), затем прогрейте мотор до рабочих температур (85-95°C) и повторите замеры. Сравните полученные значения с эталонными показателями для вашей модели двигателя. Для точности используйте термометр для контроля температуры ОЖ рядом с датчиком.
Этапы диагностики
- Холодный двигатель (20°C):
- Норма: 2800-3800 Ом
- Неисправность: показания ниже 2000 Ом или обрыв (∞)
- Рабочая температура (90°C):
- Норма: 230-260 Ом
- Неисправность: сопротивление выше 300 Ом или нулевое значение
Таблица типовых значений
| Температура (°C) | Сопротивление (Ом) | Признак неисправности |
|---|---|---|
| -10 | 8200-10500 | Отклонение >15% от нормы, обрыв цепи |
| +40 | 900-1300 | |
| +80 | 290-360 |
Важно: При прогреве сопротивление должно плавно уменьшаться. Резкие скачки или отсутствие изменений указывают на повреждение терморезистора. Для двигателей Lada 2123 (1.7L) критично отличие более чем на 15% от заводских параметров.
Очистка резьбового отверстия под установку нового датчика
Перед установкой нового датчика температуры критически важно тщательно очистить резьбовое отверстие в блоке двигателя от остатков старого герметика, нагара и окалины. Невыполнение этого этапа может привести к перекосу датчика, повреждению резьбы или нарушению герметичности соединения, что спровоцирует утечку охлаждающей жидкости.
Для очистки используйте специализированный метчик с шагом резьбы М12×1.5 (стандарт для большинства датчиков температуры Нивы Шевроле). Вращайте метчик строго вручную без применения электроинструмента, чтобы избежать срыва резьбы. После каждого прохода удаляйте стружку с метчика и из отверстия сжатым воздухом или промывкой.
Последовательность действий
- Обеспечьте свободный доступ к отверстию (демонтируйте мешающие элементы при необходимости).
- Обработайте резьбу метчиком, совершая 1-2 оборота вперед и 0.5 оборота назад для скола стружки.
- Промойте отверстие очистителем карбюратора или керосином для удаления металлической пыли.
- Просушите полость сжатым воздухом (направляйте струю под углом).
- Визуально проверьте резьбу на отсутствие заусенцев и целостность витков.
Важно: Никогда не используйте для очистки сверла, шурупы или саморезы – они гарантированно повредят посадочное место. После обработки резьба должна обеспечивать плавное вкручивание датчика пальцами без усилий до момента затяжки ключом.
Нанесение термостойкого герметика на резьбу нового датчика
Термостойкий герметик наносится для предотвращения утечек охлаждающей жидкости через резьбовое соединение и защиты от коррозии. Он обеспечивает надежную герметизацию в условиях высоких температур двигателя и вибрационных нагрузок, характерных для эксплуатации Нивы Шевроле.
Перед нанесением убедитесь, что резьба нового датчика и посадочное место в двигателе полностью очищены от грязи, старой смазки или остатков герметика. Используйте только специализированный термостойкий герметик (например, на силиконовой основе), выдерживающий температуры до +200°C и контакт с антифризом.
Технология нанесения
- Нанесите тонкую непрерывную полоску герметика на наружную резьбу датчика, отступив 1-2 мм от края первого витка.
- Равномерно распределите состав по всей длине резьбы пальцем или кистью, избегая образования излишков и капель.
- Следите, чтобы герметик не попал на чувствительный элемент датчика или в его внутренний канал.
- Сразу после обработки установите датчик в посадочное гнездо и затяните с моментом 15-20 Н∙м.
Важно: Избыток герметика может оторваться при закручивании и заблокировать каналы системы охлаждения. Соблюдайте время полимеризации, указанное производителем состава (обычно 10-30 минут), перед заполнением системы антифризом и запуском двигателя.
Установка нового ДТОЖ с соблюдением момента затяжки
Очистите резьбовое отверстие в корпусе термостата или патрубке от остатков старой прокладки и загрязнений, используя ветошь и сжатый воздух. Убедитесь в отсутствии механических повреждений посадочной поверхности. Визуально проверьте состояние резьбы на новом датчике и в отверстии – заусенцы или деформации недопустимы.
Нанесите тонкий равномерный слой термостойкого герметика (типа Loctite 574) на резьбу нового ДТОЖ. Избегайте попадания состава на чувствительный элемент датчика. Аккуратно вручную вкрутите датчик в посадочное место до момента контакта с уплотнительным кольцом, контролируя отсутствие перекоса.
Процедура затяжки
- Используйте динамометрический ключ с диапазоном 15-25 Н·м
- Применяйте только штатный торцевой ключ (обычно на 19 мм)
- Затягивайте строго перпендикулярно оси резьбы
Плавно затяните датчик с моментом 20±2 Н·м. Превышение усилия приведет к повреждению корпуса термостата или срыву резьбы, недостаточное усилие – к утечке антифриза. После установки подключите электрический разъем до характерного щелчка фиксатора.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент | 20 Н·м |
| Допустимое отклонение | ±2 Н·м |
| Тип герметика | Анаэробный (температуростойкий) |
Заполните систему охлаждения антифризом, удалите воздушные пробки через пробку расширительного бачка. Запустите двигатель и прогрейте до рабочей температуры, контролируя отсутствие подтеканий в зоне установки. Проверьте корректность показаний температуры на приборной панели.
Присоединение электрического разъёма к контактам датчика
Электрический разъём подключается к двум штыревым контактам датчика температуры охлаждающей жидкости. Корпус разъёма содержит фиксатор типа "защёлка", предотвращающий самопроизвольное отсоединение. Контакты внутри разъёма выполнены в виде пружинных клемм, обеспечивающих плотный обжиг штырей датчика.
Перед подключением убедитесь в отсутствии коррозии или загрязнений на штыревых выводах датчика и внутри клемм разъёма. Повреждённые или окисленные контакты приведут к некорректным показаниям температуры. Проверьте целостность пластикового фиксатора на колодке проводов.
Порядок подключения
- Соориентируйте разъём согласно положению штыревых контактов датчика (ключ на корпусе предотвращает переворот).
- Плавно надавите на корпус разъёма до характерного щелчка фиксирующей защёлки.
- Лёгким подёргиванием провода убедитесь в отсутствии люфта соединения.
Критические ошибки:
- Приложение чрезмерного усилия при подключении (риск поломки фиксатора или датчика)
- Игнорирование окисления контактов
- Подключение под углом, вызывающее деформацию штырей
После установки запустите двигатель и проверьте показания температуры на приборной панели. Отсутствие сигнала или значения "-40°C" указывают на неисправность соединения.
Тестирование работы системы после установки нового датчика
После установки нового датчика температуры охлаждающей жидкости (ДТОЖ) на Ниву Шевроле выполните визуальный контроль качества монтажа. Убедитесь, что разъем подключен до характерного щелчка фиксатора, а корпус датчика плотно затянут в посадочном месте без перекосов. Проверьте отсутствие подтеков тосола вокруг резьбового соединения.
Долейте охлаждающую жидкость до нормального уровня в расширительном бачке при необходимости. Запустите двигатель и дайте ему поработать на холостых оборотах 5-7 минут для прогрева. В этот период внимательно отслеживайте поведение стрелки указателя температуры на приборной панели.
Этапы диагностики корректной работы
- Контроль показаний приборной панели:
- При холодном запуске стрелка должна находиться в синей зоне
- Плавное движение стрелки к середине шкалы по мере прогрева
- Стабилизация в диапазоне 85-95°C после выхода на рабочую температуру
- Диагностика сканером OBD-II:
Параметр Нормальные значения Код ошибки P0115-P0118 Отсутствуют Показания ДТЖ (°C) Совпадают с данными бортового компьютера Динамика изменения Плавный рост без скачков - Проверка в движении:
- Совершите тестовую поездку длительностью 10-15 минут
- Контролируйте температуру при разных режимах нагрузки
- Убедитесь в отсутствии активации аварийной лампы перегрева
Критически важно проверить герметичность соединения после полного цикла прогрева и остывания двигателя. При обнаружении капель тосола или падении уровня жидкости в бачке – немедленно заглушите мотор и выполните повторную затяжку датчика с заменой уплотнительного кольца.
Список источников
При подготовке материала использовались специализированные технические источники, гарантирующие точность описания устройства и процедур работы с датчиком температуры.
Ниже приведен перечень ключевых ресурсов, содержащих детальную информацию о компоненте и его обслуживании.
- Официальное руководство по ремонту и эксплуатации Chevrolet Niva
- Каталоги электронных компонентов двигателя Z18XE/Z22SE
- Технические бюллетени AvtoVAZ по системе охлаждения
- Протоколы диагностики OBD-II для двигателей GM Family 1
- Методические материалы по контролю терморезисторов NTC
- Инженерная документация на разъемы GM 13577458
- Видеоинструкции по демонтажу элементов впускного тракта
- Форумные архивы Niva-Club и Chevy-Niva с кейсами замены
